MANUALE UTENTE 110iL HUSQVARNA

• Huskvarna, 2022-07-05 Claes Losdal, R&D Manager, Husqvarna AB Verantwoordelijk voor technische documentatie 134 1728 - 003 - 31.10.2022Sommario Introduzione p. 135

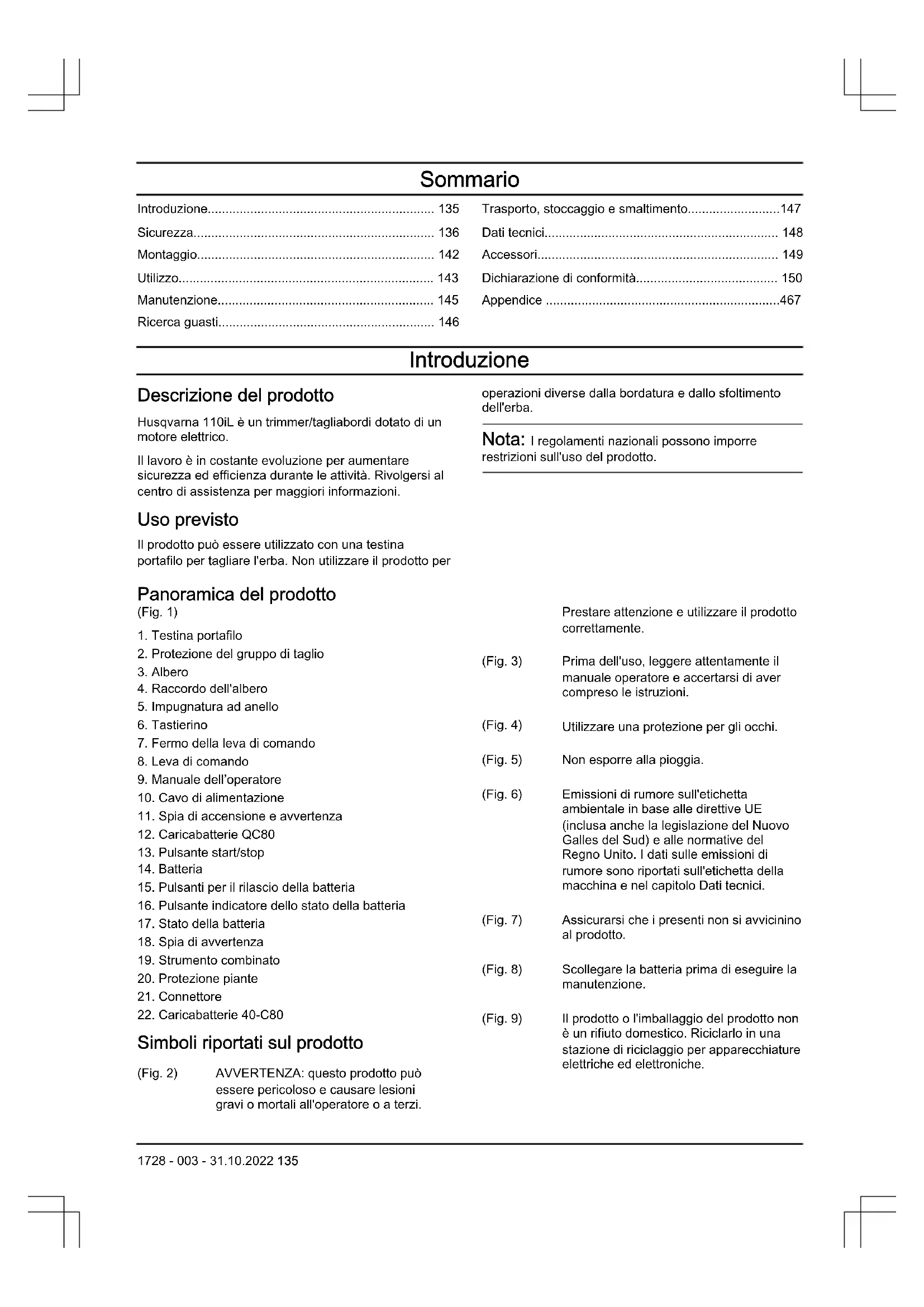

• Sicurezza p. 136
• Montaggio p. 142
• Utilizzo p. 143
• Manutenzione p. 145
• Ricerca guasti p. 146
• Trasporto, stoccaggio e smaltimento p. 147
• Dati tecnici p. 148
• Accessori p. 149
• Dichiarazione di conformità p. 150
• Appendice Introduzione Descrizione del prodotto Husqvarna 110iL è un trimmer/tagliabordi dotato di un motore elettrico. Il lavoro è in costante evoluzione per aumentare sicurezza ed efficienza durante le attività. Rivolgersi al centro di assistenza per maggiori informazioni. Uso previsto Il prodotto può essere utilizzato con una testina portafilo per tagliare l'erba. Non utilizzare il prodotto per operazioni diverse dalla bordatura e dallo sfoltimento dell'erba. Nota: I regolamenti nazionali possono imporre restrizioni sull'uso del prodotto. Panoramica del prodotto (Fig. 1) p. 467

1. Testina portafilo

2. Protezione del gruppo di taglio

4. Raccordo dell'albero

7. Fermo della leva di comando

10. Cavo di alimentazione

11. Spia di accensione e avvertenza

15. Pulsanti per il rilascio della batteria

16. Pulsante indicatore dello stato della batteria

17. Stato della batteria

18. Spia di avvertenza

19. Strumento combinato

20. Protezione piante

Simboli riportati sul prodotto (Fig. 2) AVVERTENZA: questo prodotto può essere pericoloso e causare lesioni gravi o mortali all'operatore o a terzi. Prestare attenzione e utilizzare il prodotto correttamente. (Fig. 3) Prima dell'uso, leggere attentamente il manuale operatore e accertarsi di aver compreso le istruzioni. (Fig. 4) Utilizzare una protezione per gli occhi. (Fig. 5) Non esporre alla pioggia. (Fig. 6) Emissioni di rumore sull'etichetta ambientale in base alle direttive UE (inclusa anche la legislazione del Nuovo Galles del Sud) e alle normative del Regno Unito. I dati sulle emissioni di rumore sono riportati sull'etichetta della macchina e nel capitolo Dati tecnici. (Fig. 7) Assicurarsi che i presenti non si avvicinino al prodotto. (Fig. 8) Scollegare la batteria prima di eseguire la manutenzione. (Fig. 9) Il prodotto o l'imballaggio del prodotto non è un rifiuto domestico. Riciclarlo in una stazione di riciclaggio per apparecchiature elettriche ed elettroniche. 1728 - 003 - 31.10.2022 135(Fig. 10) Il prodotto è conforme alle direttive UE vigenti. (Fig. 11) Il prodotto è conforme alle direttive del Regno Unito vigenti. (Fig. 12) Corrente diretta. aaaassxxxxx La targhetta dati di funzio- namento o la stampa al la- ser mostrano il numero di serie. yyyy è l'anno di pro- duzione e ww è la settima- na di produzione. Simboli sulla batteria e/o sul caricabatterie (Fig. 16) Riciclare questo prodotto in una stazione di riciclaggio per apparecchiature elettriche ed elettroniche. (Solo per l'Europa) (Fig. 13) Trasformatore a prova di guasto. (Fig. 14) Utilizzare e conservare il caricabatteria solo in ambienti interni. (Fig. 15) Doppio isolamento. Responsabilità del prodotto Come indicato nelle leggi vigenti in materia di responsabilità obbligatoria sul prodotto, non siamo responsabili per eventuali danni causati dal nostro prodotto se:

• Il prodotto viene riparato in modo errato.

• Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.

• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.

• Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente. Produttore Husqvarna AB SE-561 82, Huskvarna, Sweden Sicurezza Definizioni di sicurezza Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale. AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate. ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate. Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione. Avvertenze generali di sicurezza dell'attrezzo elettrico AVVERTENZA: Leggere attentamente tutte le avvertenze di sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può dare luogo a scosse elettriche, incendi e/o gravi lesioni. Nota: Conservare tutte le avvertenze e le istruzioni per la futura consultazione. Nelle avvertenze, il termine "attrezzo elettrico" si riferisce al vostro attrezzo elettrico alimentato tramite rete elettrica (con cavo) o a batteria (senza fili). Controlli prima dell'avviamento

• Rimuovere sempre la batteria per evitare che il prodotto venga azionato per errore. Rimuovere sempre la batteria prima di procedere alla manutenzione del prodotto.

• Prima di utilizzare il prodotto e dopo ogni impatto, controllare eventuali segni di usura o danno e, se necessario, ripararli.

• Controllare l'area di lavoro. Asportare eventuali corpi estranei quali pietre, frammenti di vetro, chiodi, fili di acciaio, corde ecc. che potrebbero essere scagliati oppure avvolgere il tagliente o la relativa protezione.

• Verificare che il motore non sia sporco o danneggiato. Rimuovere l'erba e il fogliame dal motore utilizzando una spazzola. Usare i guanti quando è necessario.

• Controllare che la testina portafilo sia saldamente attaccata alla macchina. 136 1728 - 003 - 31.10.2022• Controllare che il prodotto sia in perfette condizioni. Controllare che tutti i dadi e le viti siano ben serrati.

• Controllare la testina portafilo e la protezione parasassi e verificare che siano intatte e non presentino incrinature. Sostituire la testina portafilo o la protezione parasassi nel caso in cui abbiano subito degli urti o presentino incrinature. Usare sempre la protezione consigliata per ogni specifico gruppo di taglio. Vedi capitolo Dati tecnici.

• L'operatore deve accertarsi che persone o animali non si avvicinino entro un raggio di 15 metri durante il lavoro. Nel caso in cui più operatori stiano lavorando nella stessa zona, la distanza di sicurezza deve essere almeno di 15 metri.

• Eseguire un'ispezione generale del prodotto prima dell'utilizzo. Consultare il programma di manutenzione.

• La normativa nazionale o locale potrebbe regolarne l'utilizzo. Assicurare la conformità alla normativa in vigore. Sicurezza dell’area di lavoro

• Tenere l’area di lavoro pulita e ben illuminata. Le zone in disordine o male illuminate possono provocare incidenti.

• Non mettere in funzione attrezzi elettrici in ambienti esplosivi, quali quelli che comportano la presenza di liquidi infiammabili, gas o polvere. Gli attrezzi elettrici generano scintille che possono incendiare polveri o fumi.

• Tenere lontani bambini e spettatori mentre si fa funzionare un attrezzo elettrico. Le distrazioni possono causare la perdita del controllo. Sicurezza elettrica

• Le spine degli elettroutensili devono essere adatte alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme a elettroutensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

• Evitare il contatto con superfici messe a massa o collegate a terra, come condutture, radiatori, stufe e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

• Non esporre gli elettroutensili a pioggia o umidità. L'ingresso di acqua in un elettroutensile fa aumentare il rischio di scosse elettriche.

• Non rovinare il cavo elettrico. Non usare mai il filo per trasportare, tirare o staccare dalla presa l'elettroutensile. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o attorcigliati fanno aumentare il rischio di scosse elettriche.

• Per il funzionamento di un elettroutensile all'aperto, usare una prolunga adatta. L'uso di un cavo di prolunga omologato per l'impiego all'aperto riduce il rischio di scosse elettriche.

Se l'impiego dell'elettroutensile in ambienti umidi è inevitabile, utilizzare un interruttore differenziale (salvavita) per proteggere il circuito di alimentazione. L'utilizzo di un salvavita riduce il rischio di scosse elettriche. Sicurezza personale

• Nell’uso di un attrezzo elettrico, restare allerta, fare attenzione a ciò che si sta facendo e usare il buonsenso. Non usare un attrezzo elettrico quando si è stanchi o sotto l’effetto di droga, alcol o farmaci. Un attimo di disattenzione può causare lesioni personali gravi.

• Usare sempre abbigliamento protettivo personale. Indossare sempre una protezione per gli occhi. L'uso in condizioni adeguate dell'abbigliamento protettivo (come mascherina protettiva, calzature di sicurezza antiscivolo, elmetto o cuffie protettive) riduce le lesioni personali.

• Prevenire la messa in funzione accidentale. Accertarsi che l’interruttore sia in posizione OFF prima di effettuare il collegamento alla presa dell'alimentazione e/o alla batteria, di sollevare o trasportare l’attrezzo. Il trasporto di attrezzi elettrici tenendo le dita sull'interruttore o su attrezzi che producono corrente e il cui interruttore è acceso, può provocare incidenti.

• Rimuovere qualunque chiave o strumento di regolazione prima di accendere l'attrezzo elettrico. Qualunque chiave o attrezzo lasciato attaccato a parti rotanti può causare danni alla persona.

• Operare in sicurezza. Operare sempre facendo attenzione a posizionare bene i piedi e a mantenere l'equilibrio. Ciò permette un migliore controllo dell'attrezzo elettrico in situazioni inattese.

• Vestirsi in maniera adeguata. Non indossare abiti troppo ampi o gioielli. Tenere capelli e indumenti lontani dalle parti in movimento. Lasciati liberi, indumenti, gioielli o capelli lunghi possono restare impigliati nelle parti in movimento.

• Qualora vengano forniti strumenti per il collegamento a strutture di estrazione e raccolta della polvere, accertarsi che queste siano collegate e usate in modo adeguato. La raccolta della polvere può ridurre i rischi legati alla presenza di questo agente.

• La familiarità e l’esperienza acquisite con il prodotto non devono far sottovalutare i rischi insiti nell’utilizzo dello stesso. Non ignorare le norme basilari di sicurezza dell’attrezzatura. Un’azione incauta può provocare gravi danni in una frazione di secondo.

• La produzione di vibrazioni durante l'utilizzo del dispositivo elettrico può essere differente dal valore totale dichiarato, a seconda delle modalità di impiego del dispositivo. Gli operatori devono identificare le misure di sicurezza necessarie per la protezione in base a una stima dell'esposizione in condizioni pratiche di utilizzo (tenendo in considerazione le diverse fasi di funzionamento, vale a dire i momenti in cui il dispositivo è spento, quando 1728 - 003 - 31.10.2022 137è in regime di minimo nonché quando è innestato il comando). Uso e cura dell'elettroutensile

• Non forzare l'elettroutensile. Usare l'elettroutensile adatto all'applicazione. L'elettroutensile giusto farà il lavoro meglio e in modo più sicuro se usato alla velocità per la quale è stato progettato.

• Non usare l'elettroutensile se non è possibile accenderlo o spegnerlo tramite interruttore. Qualunque elettroutensile che non possa essere controllato tramite interruttore è pericoloso e deve essere riparato.

• Scollegare la spina dalla presa di corrente e/o rimuovere la batteria, se staccabile, prima di procedere a qualunque regolazione, cambio di accessori o alla conservazione degli elettroutensili. Tali misure di sicurezza preventive riducono il rischio di avvio accidentale dell'elettroutensile.

• Riporre gli elettroutensili fuori dalla portata dei bambini e non permettere l'uso dei suddetti a persone che non hanno familiarità con tali utensili e con queste istruzioni. Nelle mani di persone inesperte, gli elettroutensili sono pericolosi.

• Effettuare la manutenzione degli elettroutensili e degli accessori. Controllare che non si verifichi un errato allineamento o collegamento delle parti in movimento, la rottura di pezzi e qualsivoglia altra condizione che possa inficiare il funzionamento dell'elettroutensile. Qualora danneggiato, riparare l'elettroutensile prima dell'uso. Molti incidenti sono causati da elettroutensili con una manutenzione inadeguata.

• Mantenere affilati e puliti gli strumenti da taglio. Con una manutenzione adeguata, gli strumenti da taglio con bordi affilati risultano più facili da controllare e meno pericolosi.

• Usare l'elettroutensile, gli accessori, le punte ecc. come indicato dalle presenti istruzioni, tenendo conto delle condizioni di lavoro e della prestazione da effettuare. L'impiego di elettroutensili per usi diversi da quelli previsti può dar luogo a situazioni di pericolo.

• Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature e le superfici di presa scivolose non consentono una manipolazione e un controllo sicuri dell'utensile in situazioni impreviste. Utilizzo e manutenzione della batteria

• Ricaricare l'attrezzo esclusivamente utilizzando il caricabatterie specificato dal produttore. L'utilizzo di un caricabatterie indicato per un altro tipo di batteria potrebbe provocare rischio di incendio.

• Utilizzare i prodotti esclusivamente con le batterie specificate. L'utilizzo di altri pacchi batteria potrebbe provocare lesioni e incendi.

• Se la batteria non viene utilizzata, tenerla lontana da altri oggetti metallici, come graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero consentire il collegamento tra i terminali. Provocare il cortocircuito dei terminali della batteria potrebbe causare ustioni o provocare un incendio.

• In condizioni non ottimali, la batteria potrebbe perdere liquido; evitare il contatto. Qualora il contatto avvenisse, sciacquare la parte con acqua. Se il liquido entra negli occhi, chiamare immediatamente un medico. Il liquido fuoriuscito dalla batteria potrebbe causare irritazioni o ustioni.

• Non usare batterie o utensili danneggiati o modificati. Batterie danneggiate o modificate possono manifestare un comportamento imprevedibile, con rischio di incendi, esplosioni e lesioni.

• Non esporre batterie o utensili al fuoco o a temperature elevate. L'esposizione al fuoco o una temperatura superiore a 130 °C (265°F) può provocare esplosioni.

• Seguire tutte le istruzioni per il caricamento della batteria e non caricare la batteria o l'utensile al di fuori dell'intervallo di temperatura indicato nelle istruzioni. Ricaricare in modo inappropriato o a temperature che non rientrano nell'intervallo specificato può danneggiare la batteria e aumentare il rischio di incendio. Assistenza

• Far riparare l'elettroutensile solo ed esclusivamente da personale specializzato utilizzando solo pezzi di ricambio originali. Questo garantirà che sia salvaguardata la sicurezza dell'elettroutensile.

• Non riparare mai le batterie danneggiate. Gli interventi sulle batterie dovrebbe essere eseguito solo dal produttore o da centri assistenza autorizzati. Impiegare sempre il buon senso. Non è possibile coprire tutte le situazioni immaginabili che potreste affrontare. Prestare sempre attenzione e usare il buon senso. Evitate tutte le situazioni che ritenete essere superiori alle vostre capacità. Se dopo aver letto le presenti istruzioni avete ancora dubbi in merito alle procedure operative, rivolgetevi a un esperto prima di continuare. AVVERTENZA: non consentire mai a bambini di utilizzare la macchina o avvicinarsi a essa. Data l'estrema facilità di avviamento della macchina, i bambini potrebbero essere in grado di avviarla se non sorvegliati. Sussiste il rischio di gravi lesioni personali. Quindi scollegare la batteria quando la macchina è lasciata incustodita. Istruzioni di sicurezza generali AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto. 138 1728 - 003 - 31.10.2022• Rimuovere la batteria per evitare che il prodotto venga azionato per errore.

• Questo prodotto è uno strumento pericoloso se non si presta attenzione o se si utilizza il prodotto in modo errato. Il prodotto può causare gravi lesioni o morte dell'operatore o altre persone.

• Non utilizzare il prodotto se è stato modificato in qualche modo rispetto alle caratteristiche iniziali. Non sostituire una parte del prodotto senza previa approvazione del produttore. Utilizzare solo parti approvate dal produttore. Una manutenzione impropria può causare lesioni o la morte.

• Eseguire il controllo del prodotto prima dell'utilizzo. Vedere Controlli prima dell'avviamento alla pagina

Prima di utilizzare il prodotto alla pagina

. Non utilizzare un prodotto difettoso. Eseguire i controlli di sicurezza e attenersi alle istruzioni di manutenzione e riparazione riportate nel presente manuale.

• I bambini devono essere sorvegliati per evitare che giochino con il prodotto. Non consentire mai l'uso e la manutenzione del prodotto a bambini o a persone non qualificate e non lasciare la batteria collegata. Possono esistere leggi locali che stabiliscono l'età minima dell'operatore.

• Conservare il prodotto in un'area chiusa a chiave per impedire l'accesso a bambini o persone non autorizzate.

• Conservare il prodotto fuori dalla portata dei bambini.

• Evitare assolutamente di modificare la versione originale del prodotto senza l'autorizzazione del fabbricante. Utilizzare sempre accessori originali. Modifiche e/o accessori non autorizzati possono causare gravi lesioni personali o mortali all'operatore e a terzi. Nota: La normativa nazionale o locale può regolarne l'utilizzo. Assicurare la conformità alla normativa in vigore. Istruzioni di sicurezza per l'utilizzo AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Evitare di utilizzare la macchina in condizioni climatiche sfavorevoli, soprattutto quando vi è il rischio di fulmini. Ciò riduce il rischio di essere colpiti da un fulmine.

• Ispezionare attentamente l'area in cui la macchina deve essere utilizzata per verificare la presenza di fauna selvatica. Durante l'utilizzo, la macchina potrebbe causare lesioni alla fauna selvatica.

• Ispezionare attentamente l'area in cui la macchina deve essere utilizzata e rimuovere sassi, bastoncini, cavi, ossa e qualsiasi altro oggetto estraneo. Gli oggetti proiettati possono causare lesioni gravi.

Prima di utilizzare la macchina, effettuare sempre un controllo visivo per verificare che il tagliente e il gruppo tagliente non siano danneggiati. Le parti danneggiate aumentano il rischio di lesioni.

• Mantenere le protezioni in posizione. Le protezioni devono essere in buone condizioni e montate correttamente. Una protezione allentata, danneggiata o non correttamente funzionante può provocare lesioni personali.

• Tenere i detriti lontano dalle prese d'aria di raffreddamento. L'ostruzione delle prese d'aria e i detriti possono causare surriscaldamento o rischio di incendio.

• Indossare protezioni per gli occhi e per l'udito. I dispositivi di protezione adeguati riducono le lesioni personali.

• Durante l'utilizzo della macchina indossare sempre calzature antiscivolo e protettive. Non utilizzare la macchina a piedi nudi o indossando sandali aperti. In questo modo si riduce il rischio di lesioni ai piedi dovute al contatto con il tagliente in movimento.

• Indossare sempre indumenti, ad esempio pantaloni, che coprono le gambe dell'operatore durante l'utilizzo della macchina. Il contatto con il tagliente o il filo in movimento può causare lesioni.

• Tenere lontani i presenti mentre si utilizza la macchina. I detriti lanciati possono provocare gravi lesioni personali.

• Non utilizzare la macchina a un'altezza superiore a quella della vita. Ciò aiuterà a impedire il contatto accidentale con il tagliente, consentendo un controllo migliore della macchina in situazioni impreviste.

• Prestare attenzione quando si utilizza la macchina su erba bagnata. Procedere adagio, non correre. In questo modo si riduce il rischio di scivolamento e caduta con conseguenti lesioni personali.

• Non utilizzare la macchina su pendenze eccessivamente ripide. In questo modo si riduce il rischio di perdita di controllo, scivolamento e caduta con conseguenti lesioni personali.

• Quando si lavora su pendii, accertarsi sempre di avere una posizione stabile, lavorare sempre trasversalmente lungo i pendii, mai su o giù e prestare la massima attenzione quando si cambia direzione. In questo modo si riduce il rischio di perdita di controllo, scivolamento e caduta con conseguenti lesioni personali.

• Tenere tutti i cavi di alimentazione lontano dall'area di taglio. I cavi di alimentazione potrebbero essere nascosti nelle siepi o nei cespugli ed essere tagliati accidentalmente dal filo o dal tagliente.

• Tenere le parti del corpo lontane dal tagliente o dal filo del trimmer. Non rimuovere il materiale dalla macchina fino a quando non è stata scollegata dalla fonte di alimentazione. Il tagliente o il filo in movimento del trimmer possono causare gravi lesioni personali.

• Trasportare la macchina dopo averla spenta e tenendola lontana dal corpo. La corretta movimentazione della macchina riduce il rischio 1728 - 003 - 31.10.2022 139di contatto accidentale con il tagliente o il filo in movimento del trimmer.

• Utilizzare solo teste di taglio e taglienti o fili del trimmer di ricambio specificati dal produttore. Non sostituire i taglienti o i fili del trimmer con fili o lame in metallo. Parti di ricambio non corrette possono causare perdita di controllo, rotture e lesioni. Dispositivi di protezione individuale AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Usare sempre abbigliamento protettivo personale omologato quando si utilizza il prodotto. L'uso di abbigliamento protettivo personale non elimina il rischio di lesioni, ma ne riduce la gravità in caso di incidente. Farsi consigliare dal rivenditore per la scelta dell'attrezzatura adatta.

• Usare cuffie protettive omologate. (Fig. 17)

• Utilizzare protezioni per gli occhi omologate. Con l'uso della visiera è necessario anche l'uso di occhiali protettivi omologati. Con il termine occhiali protettivi omologati si intendono occhiali che siano conformi alle norme ANSI Z87.1 per gli USA o EN 166 per i paesi EU. (Fig. 18)

• Indossare guanti ove necessario, ad esempio per montare, ispezionare o pulire l'attrezzatura di taglio. (Fig. 19)

• Usare stivali protettivi con calotta in acciaio e suole antiscivolo. (Fig. 20)

• Indossare indumenti di tessuto resistente. Indossare sempre pantaloni lunghi e pesanti e maniche lunghe. Non indossare indumenti larghi che potrebbero impigliarsi nei ramoscelli e nei rami. Non utilizzare gioielli, pantaloni corti o sandali. Non rimanere a piedi nudi. Raccogliere i capelli in modo sicuro sopra le spalle.

• Tenere a portata di mano la cassetta di primo soccorso. (Fig. 21) Dispositivi di sicurezza sul prodotto AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto. In questo capitolo vengono presentati i dispositivi di sicurezza del prodotto, la loro funzione, il controllo e la manutenzione necessari per assicurarne una funzione ottimale. Servirsi delle istruzioni nella sezione Introduzione alla pagina 135 per localizzare questi dispositivi sulla motosega. La durata del prodotto può ridursi e il rischio di incidenti aumentare se la manutenzione non viene eseguita correttamente e se l'assistenza e/o le riparazioni non vengono effettuate da personale qualificato. Per ulteriori informazioni, contattare il rivenditore con assistenza più vicino. AVVERTENZA: Non utilizzare mai una macchina con dispositivi di sicurezza difettosi. I dispositivi di sicurezza di sicurezza del prodotto vanno controllati e sottoposti a manutenzione secondo quanto descritto in questo capitolo. Se il prodotto non supera tutti i controlli, contattare un’officina per le necessarie riparazioni. ATTENZIONE: tutte le riparazioni e l’assistenza della macchina vanno eseguite da personale specializzato. Quanto detto vale in particolare per i dispositivi di sicurezza della macchina. Se la macchina non supera tutti i controlli sottoelencati, contattare l’officina autorizzata. L’acquisto di uno dei nostri prodotti garantisce l’assistenza di personale qualificato. Se non avete acquistato la macchina presso un rivenditore con centro di assistenza, informatevi sull’ubicazione della più vicina officina autorizzata. Controllo della tastiera

1. Tenere premuto il pulsante di avvio/arresto (A). (Fig.

22) a) Il prodotto è acceso quando il LED (B) si accende. b) Il prodotto è spento quando il LED (B) si spegne.

2. Fare riferimento a.

Tastiera alla pagina 146 se il LED (B) lampeggia. Controllo del fermo della leva di comando Il blocco della leva di comando previene l'attivazione accidentale. Quando si preme il fermo della leva di comando (A), la leva comando (B) viene rilasciata. Rilasciando l'impugnatura, la leva comando e il fermo della leva comando ritornano entrambi alle posizioni iniziali. (Fig. 23)

1. Controllare che la leva di comando sia bloccata

quando il fermo si trova nella posizione iniziale. (Fig. 24)

2. Premere la leva comando e accertarsi che ritorni

nella posizione iniziale quando viene rilasciata. (Fig. 25)

3. Controllare che la leva di comando e il blocco

si muovano liberamente e che la molla di ritorno funzioni correttamente. (Fig. 26)

1728 - 003 - 31.10.20224. Avviare il prodotto. Fare riferimento a Avviamento del prodotto alla pagina 144

5. Applicare la massima potenza.

6. Rilasciare la leva comando e assicurarsi che il

gruppo di taglio si arresti. Controllo della protezione del gruppo di taglio AVVERTENZA: Non utilizzare un gruppo di taglio senza che sia stata montata un'apposita protezione approvata e fissata correttamente. Usare sempre la protezione del gruppo di taglio consigliata per il gruppo di taglio utilizzato, vedere Dati tecnici alla pagina 148 . Il montaggio di una protezione del gruppo di taglio inadeguata o difettosa può provocare gravi lesioni personali. La protezione del gruppo di taglio impedisce che gli oggetti vengano scagliati in direzione dell'operatore. Inoltre, la protezione del gruppo di taglio impedisce eventuali lesioni nel caso in cui si venga a contatto con il gruppo di taglio.

1. Arrestare il motore.

2. Eseguire un controllo visivo per verificare l'eventuale

presenza di danni, ad esempio incrinature.

3. Se danneggiata, sostituire la protezione del gruppo

di taglio. Attrezzatura di taglio Selezionare l'attrezzatura di taglio corretta ed eseguire la manutenzione per:

• Ottenere le migliori prestazioni di taglio.

• Aumentare la durata dell'attrezzatura di taglio. AVVERTENZA: Usare solo gruppi di taglio abbinati ai tipi di protezione da noi raccomandati! Vedere Dati tecnici alla pagina 148 . Per un corretto montaggio del filo di taglio del trimmer e per la scelta di un filo del diametro adatto, vedere le istruzioni per il gruppo di taglio. AVVERTENZA: Un gruppo di taglio difettoso può aumentare il rischio di incidenti. AVVERTENZA: Spegnere sempre il motore prima di eseguire qualsiasi operazione sul gruppo di taglio. Questo infatti continua a ruotare dopo aver rilasciato l'acceleratore. Accertarsi che il gruppo di taglio sia completamente fermo e staccare il cappuccio della candela prima di iniziare qualunque operazione. Testina portafilo AVVERTENZA: Accertarsi sempre che il filo di taglio sia ben avvolto attorno al tamburo per evitare vibrazioni dannose. (Fig. 27)

• Utilizzare esclusivamente le testine portafilo e i fili di taglio consigliati.

• Utilizzare esclusivamente i gruppi di taglio consigliati.

• Una macchina piccola richiede una testina portafilo piccola e viceversa.

• La lunghezza del filo di taglio è importante. A parità di diametro, un filo più lungo richiede una maggiore potenza del motore rispetto a uno corto.

• Assicurarsi che il tagliente situato sulla protezione parasassi sia intatto. In questo modo, si taglia il filo alla lunghezza giusta.

• Per prolungarne la durata, immergere il filo in acqua per un paio di giorni prima dell'utilizzo. Sicurezza batterie AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Utilizzare solo la serie BLi e le batterie della serie 40-B. Per ulteriori dettagli, fare riferimento a Dati tecnici alla pagina 148 . La batteria è codificata mediante software.

• Utilizzare solo la serie BLi e la serie di batterie 40- B ricaricabili come alimentazione per i soli prodotti correlati Husqvarna. Per evitare il rischio di lesioni, non utilizzare la batteria come fonte di alimentazione per altri dispositivi.

• Rischio di scosse elettriche. Non collegare i morsetti della batteria a chiavi, monete, viti o altro tipo di metallo. Ciò può causare un corto circuito della batteria.

• Non utilizzare batterie non ricaricabili.

• Non inserire oggetti nelle feritoie di aerazione della batteria.

• Tenere la batteria lontano dalla luce del sole, dal calore o da fiamme libere. La batteria può causare bruciature e/o ustioni chimiche.

• Tenere la batteria lontano da pioggia e umidità.

• Tenere la batteria lontano da microonde e alta pressione.

• Non tentare di smontare o rompere la batteria.

• In caso di perdite dalla batteria, non lasciare che il liquido entri in contatto con il corpo o con gli occhi. In caso di contatto con il liquido, pulire l'area con grandi quantità di acqua e sapone e consultare un medico. In caso di contatto del liquido con gli occhi, non strofinare, ma sciacquare abbondantemente con acqua per almeno 15 minuti e chiamare un medico. 1728 - 003 - 31.10.2022 141• Utilizzare la batteria a temperature comprese tra -10 °C (14 °F) e 40 °C (114 °F).

• Non pulire la batteria o il caricabatterie con acqua. Fare riferimento a Per pulire il prodotto, la batteria e il caricabatterie alla pagina 146

• Non utilizzare una batteria difettosa o danneggiata.

• Conservare le batterie lontano da oggetti metallici, come ad esempio chiodi, viti o gioielli.

• Tenere la batteria fuori dalla portata dei bambini. Sicurezza del caricabatterie AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Rischio di scosse elettriche o cortocircuiti se non si osservano le istruzioni di sicurezza.

• Non utilizzare un caricabatterie diverso da quello fornito per il prodotto. Utilizzare i caricabatterie QC80 e 40-C80 per ricaricare la serie BLi e le batterie sostitutive della serie 40-B.

• Non tentare di smontare il caricabatterie.

• Non utilizzare un caricabatterie difettoso o danneggiato.

• Non sollevare il caricabatterie tramite il cavo di alimentazione. Per scollegare il caricabatterie da una presa di rete, tirare la spina. Non tirare il cavo di alimentazione.

• Tenere tutti i cavi e le prolunghe lontani da acqua, olio e bordi appuntiti. Fare attenzione affinché il cavo non si incastri in oggetti come, ad esempio, porte, recinti o simili.

• Non utilizzare il caricabatterie in prossimità di materiali infiammabili o materiali corrosivi. Accertarsi che il caricabatterie non sia coperto. Staccare la spina del caricabatterie in caso di fumo o incendio.

• Caricare la batteria solo in luoghi chiusi, in una posizione con un buon flusso d'aria e lontano dalla luce diretta del sole. Non caricare la batteria all'aperto. Non caricare la batteria in condizioni di umidità.

• Utilizzare esclusivamente il caricabatterie a temperature comprese tra 5 °C (41 °F) e 40 °C (104 °F). Utilizzare il caricabatterie in un ambiente con adeguato flusso d'aria, asciutto e privo di polvere.

• Non inserire oggetti nelle feritoie di raffreddamento del caricabatterie.

• Non collegare i terminali del caricabatterie a oggetti metallici, poiché si potrebbe provocare un cortocircuito del caricabatterie.

• Utilizzare prese di rete omologate che non siano danneggiate. Accertarsi che il cavo del caricabatterie non sia danneggiato. Se si utilizzano cavi di prolunga, accertarsi che questi non siano danneggiati.

• Non caricare batterie non ricaricabili nei caricabatterie. Istruzioni di sicurezza per la manutenzione AVVERTENZA: Leggere le seguenti avvertenze prima di eseguire la manutenzione del prodotto.

• Rimuovere la batteria prima di eseguire la manutenzione, altri controlli o montare il prodotto.

• L'operatore deve eseguire solo gli interventi di manutenzione e assistenza indicati in questo manuale operatore. Rivolgersi al Centro di assistenza di competenza per interventi di manutenzione e assistenza più importanti.

• Non pulire la batteria o il caricabatteria con acqua. Detergenti aggressivi possono causare danni alla plastica.

• Se non si esegue la manutenzione, si riduce il ciclo di vita del prodotto e aumenta il rischio di incidenti.

• È necessaria una formazione specifica per eseguire tutti gli interventi di manutenzione e lavori di riparazione, in particolare per i dispositivi di sicurezza del prodotto. Se non vengono approvati tutti i controlli descritti nel presente manuale operatore, dopo aver eseguito la manutenzione, contattare il Centro di assistenza. La nostra azienda garantisce la disponibilità di personale qualificato per le riparazioni e l'assistenza del prodotto.

• Utilizzare unicamente ricambi originali. Montaggio Introduzione AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezza prima di montare il prodotto. Montaggio della protezione parasassi

1. Posizionare la protezione parasassi contro

l'alloggiamento del motore. (Fig. 28).

2. Montare il bullone attraverso l'alloggiamento del

motore e la protezione parasassi. (Fig. 29)

3. Serrare il bullone.

Sostituzione della testina portafilo

1. Ruotare l'albero in uscita fino a quando il foro del

menabrida non si allinea con il foro della scatola ingranaggi.

2. Inserire nel foro la spina di bloccaggio (B) per

bloccare l'albero. 142 1728 - 003 - 31.10.20223. Ruotare la testina portafilo in senso orario. (Fig. 30) Montaggio dell'impugnatura ad anello

1. Fissare l’impugnatura ad anello sull’albero. (Fig. 31)

2. Spostare il distanziale nella guida dell'impugnatura

3. Montare la vite e la manopola. Non serrare

4. Regolare l'impugnatura ad anello su una

posizione pertinente. Fare riferimento a Regolazione dell'impugnatura ad anello alla pagina 144

Assemblaggio dell'albero a due pezzi

1. Allineare il simbolo del triangolo (A) sull'albero con il

simbolo del triangolo (B) sul giunto dell'albero. (Fig. 32)

2. Spingere l'albero nel giunto dell'albero (C). (Fig. 33)

3. Spostare il manicotto del giunto dell'albero (D) sul

giunto dell'albero (C). (Fig. 34)

4. Ruotare e serrare completamente il manicotto del

giunto dell'albero. (Fig. 35) Montaggio dell'archetto di protezione per le piante

1. Montare l'archetto di protezione per le piante nei fori

sull'alloggiamento del motore.

2. Assicurarsi che la protezione delle piante possa

muoversi liberamente in avanti e all'indietro. (Fig. 36) Installazione del caricabatterie (40- C80) alla parete ATTENZIONE: Non utilizzare un cacciavite elettrico per installare il caricabatterie sulla parete. Un cacciavite elettrico può danneggiare il caricabatterie.

1. Installare il caricabatterie alla parete con le 2 viti (B).

Se necessario, utilizzare tasselli per parete (A). (Fig. 37)

2. Installare i 2 tappi a vite con foro (C).

3. Collegare il cavo di alimentazione al caricabatterie e

a una presa di corrente. Utilizzo Introduzione AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezza prima di utilizzare la macchina. Prima di utilizzare il prodotto

• Esaminare l'area di lavoro per accertarsi di conoscere il tipo di terreno. Esaminare la pendenza del terreno e verificare se sono presenti ostacoli, quali pietre, rami e fossati.

• Effettuare un'ispezione visiva generale del prodotto.

• Eseguire i controlli di sicurezza, manutenzione e assistenza indicati nel presente manuale.

• Controllare che il motore non sia sporco o danneggiato. Utilizzare una spazzola per pulire il motore da erba e foglie. Usare i guanti se necessario.

• Esaminare la testina portafilo e la protezione del gruppo di taglio per rilevare eventuali danni o incrinature. Sostituire la testina portafilo e la protezione del gruppo di taglio nel caso in cui siano stati colpiti o se presentano incrinature.

• Assicurarsi che i dadi e le viti siano serrati correttamente.

• Accertarsi che tutti i coperchi, le protezioni, le maniglie e l'attrezzatura di taglio siano collegati correttamente e non siano danneggiati prima di avviare il prodotto. Batteria AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezza prima di utilizzare la batteria. Leggere e comprendere il manuale operatore della batteria e del caricabatterie. Mantenere la batteria e il caricabatterie a una temperatura ambiente adeguata. Temperatura ambiente Funzionamento della batteria 5 °C-40 °C / 41 °F-104 °F Caricamento della batte- ria 5 °C-40 °C / 41 °F-104 °F Stato della batteria Il display mostra lo stato di carica e se sussistono problemi con la batteria. (Fig. 38) 1728 - 003 - 31.10.2022 143Spia LED Stato della batteria (stato di carica) BLi10 40-B70 4 LED sono accesi N/D La batteria è carica al 76% - 100%. 3 LED sono accesi La batteria è carica al 76% - 100%. La batteria è carica al 51% - 75%. 2 LED sono accesi La batteria è carica al 51% - 75%. La batteria è carica al 26% - 50%. 1 LED è acceso La batteria è carica al 26% - 50%. La batteria è carica al 6% - 25%. 1 LED lampeggia La batteria è carica al 0% - 25%. La batteria è carica al 0% - 5%. Ricarica della batteria È necessario caricare la batteria prima di utilizzarla per la prima volta. Una batteria nuova è carica solo al 30 %. ATTENZIONE: Collegare il caricabatterie a una presa di corrente con la tensione e la frequenza indicate sulla targhetta dati di funzionamento. La batteria non si carica se la sua temperatura è superiore a 50 °C/122 °F.

1. Collegare il cavo di alimentazione al caricabatterie.

2. Collegare il caricabatterie a una presa di corrente

con messa a terra. Il LED di carica lampeggia una volta. (Fig. 39)

3. Collegare la batteria al caricabatterie. Il LED di

carica si accende. Caricare la batteria per massimo 24 ore. (Fig. 40)

4. Premere il pulsante della spia della batteria; se

tutte le spie LED si accendono, la batteria è completamente carica.

5. Estrarre la spina di alimentazione per scollegare il

caricabatterie dalla presa di corrente. Non tirare il cavo di alimentazione.

6. Rimuovere la batteria dal caricabatterie.

Collegamento della batteria al prodotto AVVERTENZA: Utilizzare solo la batteria Husqvarna originale per il prodotto.

1. Ricaricare completamente la batteria.

2. Spingere la batteria nel supporto della batteria del

prodotto. La batteria si blocca in posizione quando si percepisce un clic. (Fig. 41) ATTENZIONE: Se la batteria non entra facilmente nel relativo supporto, la batteria non è installata correttamente. Ciò può causare danni al prodotto. Avviamento del prodotto

1. Tenere premuto il pulsante d'avvio/arresto fino

all'accensione del LED verde. (Fig. 42)

2. Premere la leva di comando e il relativo fermo.

L'attrezzatura di taglio inizia a ruotare. Regolazione dell'impugnatura ad anello

1. Allentare la manopola e regolare l'impugnatura ad

anello in una posizione pertinente. (Fig. 43) Nota: Assicurarsi di non fissare o spostare l'impugnatura ad anello sulle decalcomanie di avvertenza sull'albero a due pezzi.

2. Serrare la manopola.

Funzione di arresto automatico Il prodotto dispone di una funzione di arresto che blocca il prodotto in caso di inutilizzo. Il LED verde di avvio/ arresto si spegne e il prodotto si ferma per 180 secondi. Utilizzo del prodotto Taglio dell'erba

1. Mantenere la testina portafilo a poca distanza dal

terreno ed angolarla. Non spingere il filo del trimmer nell'erba. (Fig. 44)

2. Ridurre la lunghezza del filo del trimmer di 9-11 cm /

3,5-4,3 pollici. Taglio dell'erba

1. Assicurarsi che la linea del trimmer sia parallela al

terreno durante il taglio dell'erba. (Fig. 45)

2. Non spingere la testina portafilo a terra. Ciò può

causare danni al prodotto.

3. Spostare il prodotto da un lato all'altro quando si

taglia l'erba. Utilizzare la velocità massima. (Fig. 46) Rimozione dell'erba Il flusso d'aria dal filo di taglio in rotazione del trimmer può essere utilizzata per rimuovere erba tagliata da un'area.

1728 - 003 - 31.10.20221. Mantenere la testina portafilo e il filo di taglio paralleli al terreno e sopra di esso.

2. Accelerare al massimo.

3. Spostare la testina portafilo da un lato all'altro e

spazzare via l'erba. AVVERTENZA: Pulire il coperchio della testina portafilo ogni volta che si monta un nuovo filo di taglio per prevenire lo sbilanciamento e le vibrazioni delle impugnature. Eseguire un controllo delle altre parti della testina portafilo e pulirla, se necessario. Rotazione della testina portafilo Ruotando il pulsante per torcere e rifilare del prodotto, l'operatore può ruotare la testina portafilo. In questo modo è più semplice rifilare le siepi lungo sentieri o strade. (Fig. 47)

1. Tenere premuto il pulsante mentre si ruota la testina

portafilo di 90 gradi.

2. Rilasciare il pulsante per bloccare la testina portafilo

in posizione verticale. Taglio della bordura Assicurarsi che il filo del trimmer sia verticale rispetto al terreno. Vedere Rotazione della testina portafilo alla pagina 145 .(Fig. 48)

• Camminare lentamente.

• Non lasciare che la testina portafilo tocchi il terreno. Il terreno e la testina portafilo possono danneggiarsi.

• Usare la massima potenza.

• Accertarsi che il materiale tagliato sia espulso in un'area che è stata tagliata in precedenza. Arresto del prodotto

1. Rilasciare la leva di comando e il fermo della leva

2. Premere il pulsante di avvio/arresto fino a quando il

LED verde non si spegne.

3. Premere i pulsanti di rilascio sulla batteria ed

estrarre la batteria dal prodotto. (Fig. 49) Sostituzione del filo del trimmer Fare riferimento all'ultima pagina del presente manuale per l'operatore. Manutenzione Introduzione AVVERTENZA: Leggere attentamente il capitolo sulla sicurezza prima di eseguire la manutenzione del prodotto. Programma di manutenzione AVVERTENZA: Rimuovere la batteria prima di eseguire la manutenzione. Qui di seguito è disponibile una lista delle operazioni di manutenzione da eseguire sul prodotto. Vedere Manutenzione alla pagina 145 per ulteriori informazioni. Manutenzione Prima dell’azionamento Rimuovere l'erba residua con una spazzola morbida dopo ogni utilizzo. Non utilizzare acqua.

Verificare che la funzione di spegnimento automatico spenga il prodotto dopo 180 secondi.

Assicurarsi che i fori di ventilazione dell'aria non siano ostruiti. Per pulire i fori utilizzare una spazzola morbida. (Fig. 50)

Pulire le parti esterne del prodotto con un panno asciutto. Non utilizzare acqua. X Controllare che il pulsante di avvio/arresto funzioni correttamente e sia integro. X Assicurarsi che il fermo della leva di comando e la leva di comando funzionino corret- tamente e in modo sicuro.

Accertarsi che tutti i comandi funzionino e non siano danneggiati. X 1728 - 003 - 31.10.2022 145Manutenzione Prima dell’azionamento Mantenere le impugnature asciutte, pulite e prive di olio e grasso. X Assicurarsi che la testina portafilo non sia danneggiata. Sostituire se sono presenti danni.

Accertarsi che la protezione parasassi non sia danneggiata e che sia saldamente collegata al prodotto. Sostituire se sono presenti danni.

Assicurarsi che la protezione piante possa essere ripiegata e fissata in posizione. X Accertarsi che i pulsanti di rilascio sulla batteria funzionino e che tengano la batteria bloccata nel prodotto.

Verificare che il caricabatterie sia integro e funzioni correttamente. X Verificare che la batteria non sia danneggiata. X Verificare che la batteria sia carica. X Verificare che il caricabatterie non sia danneggiato. X Effettuare un controllo dei collegamenti tra la batteria e il prodotto. Controllare il colle- gamento tra la batteria e il caricabatterie.

Controllo della batteria e del caricabatterie

1. Controllare se la batteria presenta danni, ad

esempio incrinature.

2. Controllare se il caricabatterie presenta danni, ad

esempio incrinature.

3. Verificare che il cavo di collegamento del

caricabatterie non sia danneggiato e che non presenti crepe. Per pulire il prodotto, la batteria e il caricabatterie

1. Pulire il prodotto con un panno asciutto dopo l'uso.

2. Pulire la batteria e il caricabatterie con un panno

asciutto. Mantenere puliti i binari guida della batteria.

3. Assicurarsi che i morsetti della batteria e il

caricabatterie siano puliti prima di posizionare la batteria nel caricabatterie o nel prodotto. Ispezione e sostituzione della testina portafilo

1. Controllare se la testina portafilo è danneggiata o se

presenta incrinature.

2. Estrarre il gruppo di scarico del filo del trimmer.

5. Montare la testina portafilo. Fare riferimento a

Sostituzione della testina portafilo alla pagina 142

Ricerca guasti Tastiera Problema Possibili guasti Soluzioni possibili Il LED lampeggia in modo continuo. Tensione bassa. Caricare la batteria. Il prodotto non si avvia. Premere la leva di comando e con- temporaneamente premere il pulsan- te di avvio. Rilasciare la leva di comando e arre- stare il prodotto. Il LED lampeggia 3 volte ripetuta- mente. Sovracorrente. Rilasciare la leva di comando e av- viare di nuovo il prodotto. Il LED lampeggia 5 volte ripetuta- mente. Deviazione di temperatura. Lasciar raffreddare il prodotto. 146 1728 - 003 - 31.10.2022Problema Possibili guasti Soluzioni possibili Il LED lampeggia 7 volte ripetuta- mente. Errore logico. Rilasciare la leva di comando e av- viare di nuovo il prodotto. Batteria Display a LED Possibili guasti Possibile soluzione Il LED verde lampeggia. La tensione della batteria è bas- sa. Caricare la batteria. Il LED di errore lampeggia. Deviazione di temperatura. Utilizzare la batteria a temperature comprese tra -10 °C (14 °F) e 40 °C (104 °F). Tensione eccessiva. Accertarsi che la tensione di rete corrisponda a quella indicata sulla targhetta dati di funzio- namento del prodotto. Rimuovere la batteria dal caricabatterie. Il LED di errore è acceso. Differenza troppo elevata nella cella (1 V). Contattare il centro di assistenza. Caricabatteria Problema Possibili guasti Soluzione possibile Il LED di carica è rosso. Errore permanente del cari- cabatterie. Rivolgersi al proprio rivenditore. Il LED di carica lampeggia in verde. Deviazione di temperatura, la batteria è troppo fredda o troppo calda per essere usa- ta o caricata. Lasciare raffreddare la batteria o riscaldarla. Quando la batteria ha la temperatura corretta, può essere usata o caricata di nuovo. Utilizzare il caricabatterie a temperature ambiente comprese tra 5 °C (41 °F) e 40 °C (104 °F). Il LED di carica lampeggia in rosso. Batteria difettosa. Rivolgersi al proprio rivenditore. Trasporto, stoccaggio e smaltimento Trasporto e rimessaggio

• Le batterie agli ioni di litio in dotazione rispettano i requisiti di legge sulle merci pericolose.

• Rispettare i requisiti speciali riportati sulla confezione e sulle etichette per il trasporto commerciale, compreso quello effettuato da terzi e da corrieri.

• Parlare con personale che ha seguito una formazione specifica in materiali pericolosi prima di inviare il prodotto. Rispettare tutte le norme nazionali vigenti.

• Quando si inserisce la batteria in un contenitore, applicare del nastro adesivo sui contatti aperti. Inserire la batteria nel contenitore in modo da garantirne la massima aderenza.

• Rimuovere la batteria per la conservazione o il trasporto.

• Conservare la batteria e il caricabatterie in un luogo asciutto, privo di umidità e protetto dal gelo.

• Non conservare la batteria in aree elettricamente statiche. Non conservare mai la batteria in una scatola di metallo. 1728 - 003 - 31.10.2022 147• Durante il rimessaggio, conservare la batteria in un luogo dove la temperatura è compresa tra 5 °C/41 °F e 25 °C/77 °F e lontano da luce solare.

• Durante il rimessaggio, conservare il caricabatterie in un luogo dove la temperatura è compresa tra 5 °C/41 °F e 45 °C/113 °F e lontano da luce solare.

• Utilizzare il caricabatterie soltanto quando la temperatura circostante è compresa tra 5 °C/41 °F e 40 °C/104 °F.

• Caricare la batteria dal 30% al 50% prima di immagazzinarla per lunghi periodi.

• Conservare il caricabatterie in un luogo chiuso e asciutto.

• Tenere la batteria lontano dal caricabatterie durante il rimessaggio. Non lasciare che i bambini e altre persone non autorizzate tocchino l'attrezzatura. Mantenere le attrezzature in un luogo che è possibile chiudere.

• Pulire il prodotto ed eseguire una manutenzione completa prima di conservarlo per lunghi periodi.

• Utilizzare la protezione di trasporto sul prodotto per evitare che si danneggi durante il trasporto e il rimessaggio.

• Bloccare il prodotto in modo sicuro durante il trasporto. Smaltimento della batteria, del caricabatterie e del prodotto I simboli sul prodotto o sull'imballaggio indicano che il presente prodotto non è rifiuto domestico. Riciclarlo in una stazione di riciclaggio per apparecchiature elettriche ed elettroniche. Ciò contribuisce ad evitare danni all'ambiente e alle persone. Contattare le autorità locali,il servizio per i rifiuti domestici o il rivenditore per ulteriori informazioni su come riciclare il prodotto. Dati tecnici Dati tecnici 110iL Motore Tipo di motore PMDC Regime albero in uscita, giri/min 6500 Larghezza di taglio, mm 300 Peso Peso senza batteria, kg 3,2 Emissioni di rumore

Livello di potenza acustica, misurato, dB (A) misurato per trimmer 84,7 Livello di potenza acustica, misurato, dB (A per tagliabordi 87,6 Livello acustico, garantito L

dB(A) 92 Livelli di rumorosità

Livello di pressione acustica all'orecchio dell'operatore equivalente, misurato in base alla norma EN ISO 50636-2-91, dB (A) per trimmer: 73,4 Livello di pressione acustica all'orecchio dell'operatore equivalente, misurato in base alla norma EN ISO 50636-2-91, dB (A) per tagliabordi: 72,9

Emissioni di rumore nell'ambiente misurate come potenza sonora (L

) in base alla direttiva CE 2000/14/CE. La differenza tra potenza acustica misurata e garantita è che la potenza acustica garantita comprende anche la dispersione nel risultato di misurazione e le variazioni tra diversi prodotti dello stesso modello come da Direttiva 2000/14/CE.

I dati riportati per il livello di pressione acustica equivalente del macchinario hanno una dispersione statistica tipica (deviazione standard) di 2,5 dB (A). 148 1728 - 003 - 31.10.2022110iL Livelli di vibrazioni

Livelli di vibrazioni delle impugnature, misurati in base alla norma EN50636-2-91, m/s

Dotato di testina portafilo (originale), anteriore/posteriore per trimmer. 1,365 / 1,051 Livelli di vibrazioni delle impugnature, misurati in base alla norma EN50636-2-91, m/s

Dotato di testina portafilo (originale), anteriore/posteriore per tagliabordi. 0,873 / 0,789 Batterie approvate per il prodotto Batteria BLi10 40-B70 Tipo Ioni di litio Ioni di litio Capacità batteria, Ah Fare riferimento alla decal- comania dei valori nominali della batteria Fare riferimento alla decal- comania dei valori nominali della batteria Fare riferimento alla decal- comania dei valori nominali della batteria Tensione nominale, V 36 36,5 36 Peso, lb/kg 0,7 0,7 0,8 Caricabatterie approvati per il prodotto Caricabatteria QC80 40-C80 Tensione di rete, V 100-240 100-240 Frequenza, Hz 50-60 50-60 Potenza, W 100 72 Tensione di uscita, V c.c. / amp, A 36/2 43/1,6 Accessori Accessori omologati Accessori omologati Tipo Protezione gruppo di taglio n° codice Testina portafilo A15B M5 (filo Ø 1,6 mm) 534 98 40-01

I dati riportati per il livello di vibrazioni presentano una dispersione statistica tipica (deviazione standard) di 1,5 m/s

1728 - 003 - 31.10.2022 149Dichiarazione di conformità Dichiarazione di conformità UE Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.: [phone], dichiara sotto la propria esclusiva responsabilità che il prodotto indicato: Descrizione Trimmer/tagliabordi a batteria Marchio Husqvarna Tipo / Modello 110iL Identificazione Numeri di serie a partire da 2022 e successivi È pienamente conforme alle seguenti norme e direttive UE: Direttiva/Normativa Descrizione 2006/42/CE "sulle macchine" 2014/30/UE "sulla compatibilità elettromagnetica" 2000/14/CE "sull'emissione di rumore nell'ambiente" 2011/65/UE "sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche" e che sono applicati gli standard e/o le specifiche tecniche seguenti: EN 60335-1:2012+A11:2014+A13:2017+A14:2019+A1:2019 +A2:2019, EN 50636-2-91:2014, EN IEC 63000:2018, EN 55014-1:2017+A11; EN 55014-2:2015. Organo competente: 0197 TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg, Germany ha certificato la conformità alla Direttiva del Consiglio 2000/14/CE, procedura di valutazione della conformità: Allegato VI Per informazioni sulle emissioni acustiche, fare riferimento a Dati tecnici alla pagina 148

13. Buton de pornire/oprire
