KÄYTTÖOHJE 110iL HUSQVARNA

• Huskvarna, 2022-07-05 Claes Losdal, FoU-leder, Husqvarna AB Ansvarlig for teknisk dokumentasjon 1728 - 003 - 31.10.2022 67Sisällys Johdanto p. 68

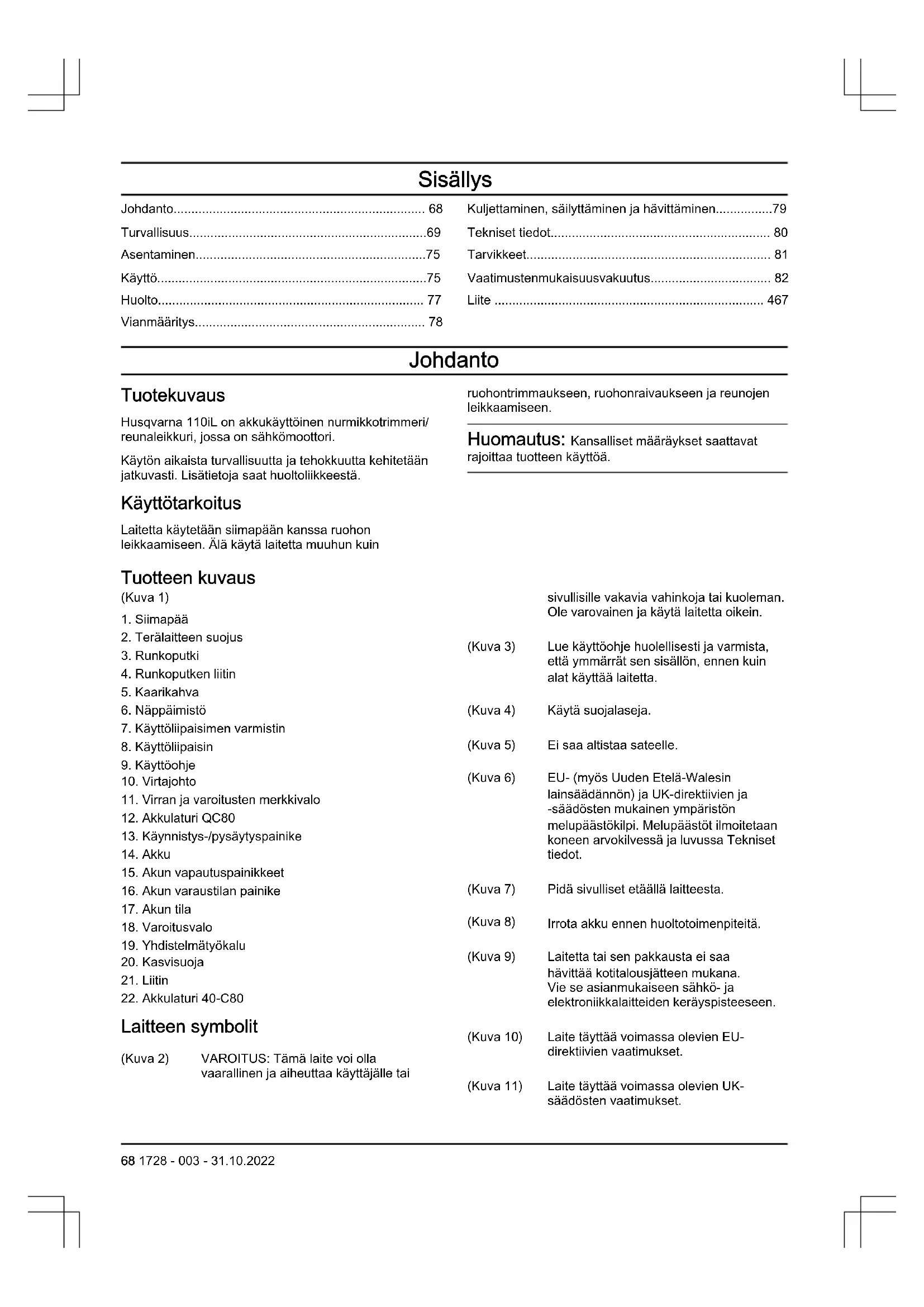

• Turvallisuus p. 69
• Asentaminen p. 75
• Käyttö p. 75
• Huolto p. 77
• Vianmääritys p. 78
• Kuljettaminen, säilyttäminen ja hävittäminen p. 79
• Tekniset tiedot p. 80
• Tarvikkeet p. 81
• Vaatimustenmukaisuusvakuutus p. 82
• Liite Johdanto Tuotekuvaus Husqvarna 110iL on akkukäyttöinen nurmikkotrimmeri/ reunaleikkuri, jossa on sähkömoottori. Käytön aikaista turvallisuutta ja tehokkuutta kehitetään jatkuvasti. Lisätietoja saat huoltoliikkeestä. Käyttötarkoitus Laitetta käytetään siimapään kanssa ruohon leikkaamiseen. Älä käytä laitetta muuhun kuin ruohontrimmaukseen, ruohonraivaukseen ja reunojen leikkaamiseen. Huomautus: Kansalliset määräykset saattavat rajoittaa tuotteen käyttöä. Tuotteen kuvaus (Kuva 1) p. 467

2. Terälaitteen suojus

7. Käyttöliipaisimen varmistin

11. Virran ja varoitusten merkkivalo

13. Käynnistys-/pysäytyspainike

15. Akun vapautuspainikkeet

19. Yhdistelmätyökalu

Laitteen symbolit (Kuva 2) VAROITUS: Tämä laite voi olla vaarallinen ja aiheuttaa käyttäjälle tai sivullisille vakavia vahinkoja tai kuoleman. Ole varovainen ja käytä laitetta oikein. (Kuva 3) Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää laitetta. (Kuva 4) Käytä suojalaseja. (Kuva 5) Ei saa altistaa sateelle. (Kuva 6) EU- (myös Uuden Etelä-Walesin lainsäädännön) ja UK-direktiivien ja -säädösten mukainen ympäristön melupäästökilpi. Melupäästöt ilmoitetaan koneen arvokilvessä ja luvussa Tekniset tiedot. (Kuva 7) Pidä sivulliset etäällä laitteesta. (Kuva 8) Irrota akku ennen huoltotoimenpiteitä. (Kuva 9) Laitetta tai sen pakkausta ei saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. (Kuva 10) Laite täyttää voimassa olevien EU- direktiivien vaatimukset. (Kuva 11) Laite täyttää voimassa olevien UK- säädösten vaatimukset. 68 1728 - 003 - 31.10.2022(Kuva 12) Tasavirta. yyyywwxxxxx Tyyppikilvessä tai laser- merkinnässä näkyy sarja- numero, jossa yyyy on val- mistusvuosi ja ww on val- mistusviikko. Akun ja/tai akkulaturin symbolit (Kuva 16) Vie tämä laite asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. (Koskee ai- noastaan Eurooppaa) (Kuva 13) Vikaturvallinen muuntaja. (Kuva 14) Käytä ja säilytä akkulaturia ainoastaan sisätiloissa. (Kuva 15) Kaksoiseristys. Tuotevastuu Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. Valmistaja Husqvarna AB SE-561 82, Huskvarna, Sweden Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Yleiset sähkötyökaluja koskevat varoitukset VAROITUS: Lue kaikki turvavaroitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamisen laiminlyöminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan. Huomautus: Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa termillä ”sähkötyökalu” tarkoitetaan verkkosähköllä toimivaa (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua. Tarkastus ennen käynnistystä

• Irrota akku aina käytön jälkeen, jotta laite ei käynnisty vahingossa. Irrota akku laitteesta aina ennen laitteen huoltotoimia.

• Tarkista laite kulumisen ja vaurioiden varalta aina ennen käyttöä ja minkä tahansa laitteeseen kohdistuneen iskun jälkeen. Korjaa viat tarvittaessa.

• Tarkista työskentelyalue. Poista kaikki irralliset esineet, kuten kivet, lasinsirpaleet, naulat, rautalangat, narut ja vastaavat, jotka voivat sinkoutua liikkeelle tai kietoutua leikkaimeen tai leikkuusuojukseen.

• Tarkista moottori lian ja murtumien varalta. Poista ruoho ja lehdet moottorista harjaamalla. Käytä käsineitä aina tarvittaessa.

• Varmista, että siimapää on kiinnitetty trimmeriin asianmukaisesti.

• Tarkista, että laite on moitteettomassa kunnossa. Tarkista, että kaikki mutterit ja ruuvit on kiristetty.

• Tarkista, että siimapää ja trimmerin suojus ovat ehjiä eikä niissä ole halkeamia. Vaihda siimapää tai trimmerin suojus, jos niihin on kohdistunut iskuja tai niissä on halkeamia. Käytä aina kyseiselle leikkausterälle suositeltua suojusta. Katso luku Tekniset tiedot.

• Laitteen käyttäjän on huolehdittava siitä, että ihmiset ja eläimet ovat työn aikana vähintään 15 metrin päässä laitteesta. Kun useampia käyttäjiä työskentelee samalla työalueella, on turvaetäisyyden oltava vähintään 15 metriä.

• Tarkista laite kokonaisuudessaan ennen käyttöä. Katso huoltokaavio. 1728 - 003 - 31.10.2022 69• Käyttöä säädellään mahdollisesti kansallisilla tai paikallisilla määräyksillä. Noudata ilmoitettuja määräyksiä. Työalueen turvallisuus

• Pidä työalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet ovat alttiita onnettomuuksille.

• Älä käytä sähkötyökaluja räjähdysherkässä ympäristössä, esimerkiksi herkästi syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai kaasut.

• Pidä lapset ja sivulliset poissa, kun käytät sähkötyökalua. Häiriöt voivat saada sinut menettämään työkalun hallinnan. Sähköturvallisuus

• Sähkötyökalun pistokkeen on sovittava pistorasiaan. Älä koskaan muuta pistoketta millään tavoin. Älä käytä mitään pistokesovittimia maadoitettujen sähkötyökalujen kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

• Varo koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä ja jääkaappeja. Sähköiskun riski kasvaa, jos käyttäjän keho on maadoitettu.

• Älä altista sähkötyökaluja sateelle tai märille olosuhteille. Sähkötyökaluun päässyt vesi lisää sähköiskun riskiä.

• Älä vahingoita johtoa. Älä koskaan käytä johtoa kantamiseen, vetämiseen tai pistokkeen irrottamiseen pistorasiasta. Pidä johto etäällä kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vialliset tai solmussa olevat johdot lisäävät sähköiskuvaaraa.

• Kun käytät sähkötyökalua ulkona, käytä ulkotiloihin sopivaa jatkojohtoa. Ulkokäyttöön sopivan johdon käyttäminen vähentää sähköiskuvaaraa.

• Mikäli sähkötyökalun käyttämistä kosteassa ei voida välttää, käytä virtalähdettä, jossa on vikavirtasuojakytkin (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilökohtainen turvallisuus

• Pysy valppaana, katso mitä teet ja käytä tervettä järkeä käyttäessäsi sähkötyökalua. Älä käytä sähkötyökalua väsyneenä tai alkoholin, huumeiden tai lääkityksen vaikutuksen alaisena. Hetken epähuomio sähkötyökaluja käytettäessä voi johtaa vakavaan henkilövahinkoon.

• Käytä henkilökohtaisia suojavarusteita. Pidä aina silmäsuojia. Hengityssuojain, luistamattomat turvakengät, kypärä, kuulosuojaimet ja muut suojavarusteet niitä vaativissa oloissa käytettyinä vähentävät henkilövahinkoja.

• Estä tahaton käynnistys. Varmista ennen virtalähteeseen ja/tai akkuun kytkemistä, työkaluun tarttumista tai sen kantamista, että sen virta on katkaistu. Sähkötyökalujen kantaminen sormi katkaisijalla tai niiden kytkeminen sähköverkkoon tai akkuun katkaisimen ollessa päällä altistaa onnettomuuksille.

• Irrota mahdolliset säätöavaimet ennen virran kytkemistä sähkötyökaluun. Sähkötyökalun pyörivään osaan kiinnitetty avain voi aiheuttaa henkilövahingon.

• Älä kurota. Säilytä aina tukeva asento ja tasapaino. Tämä mahdollistaa sähkötyökalun paremman hallinnan odottamattomissa tilanteissa.

• Pukeudu oikein. Älä käytä löysästi istuvia vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

• Jos käytettävissä on kytkentämahdollisuus pölynpoistojärjestelmälle, varmista, että se kytketään ja että sitä käytetään oikein. Pölynpoistojärjestelmän käyttö voi vähentää pölyyn liittyviä riskejä.

• Vaikka olisit käyttänyt työkaluja usein ja tuntisit ne hyvin, muista aina ottaa huomioon työkalun turvamääräykset. Huolimaton toiminta voi aiheuttaa vakavia vahinkoja sekunnin murto-osassa.

• Tärinäpäästöt sähkötyökalun varsinaisen käytön aikana voivat poiketa ilmoitetusta kokonaisarvosta työkalun käyttötavasta riippuen. Käyttäjien tulee itsensä suojaamiseksi noudattaa turvatoimia, jotka perustuvat päästöjen arviointiin todellisissa käyttöolosuhteissa (huomioon ottaen kaikki käyttöjakson osat, kuten työkalun päältäkytkemisaika ja se, milloin se käy joutokäynnillä, liipaisimen lisäksi). Sähkötyökalujen käyttö ja huolto

• Älä pakota sähkötyökalua. Käytä käyttötarkoitukseen sopivaa sähkötyökalua. Oikea sähkötyökalu tekee työn paremmin ja turvallisemmin nopeudella, jota varten se on suunniteltu.

• Älä käytä sähkötyökalua, jos virtaa ei voi kytkeä ja katkaista virtakatkaisimella. Mikä tahansa sähkötyökalu, jota ei voi hallita katkaisimella, on vaarallinen, ja se pitää korjata.

• Irrota pistoke pistorasiasta ja/tai akku sähkötyökalusta, mikäli mahdollista, ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit sähkötyökalun. Sellaiset varotoimet vähentävät riskiä, että sähkötyökalu käynnistetään vahingossa.

• Varastoi käyttämättömät sähkötyökalut pois lasten ulottuvilta, äläkä anna henkilöiden, jotka eivät tunne sähkötyökalua tai näitä ohjeita, käyttää sähkötyökalua. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.

• Huolla sähkötyökaluja ja lisävarusteita. Tarkista, etteivät liikkuvat osat ole väärin suunnattuja tai tarttuvia, ettei mikään osa ole murtunut sekä kaikki muut tekijät, jotka voivat vaikuttaa sähkötyökalun toimintaan. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletuista sähkötyökaluista.

• Pidä leikkaustyökalut terävinä ja puhtaina. Oikein huolletut leikkaustyökalut, joiden leikkausreunat ovat

1728 - 003 - 31.10.2022terävät, eivät juutu kiinni niin helposti ja ovat helpommin hallittavissa.

• Käytä sähkötyökalua, lisävarusteita, teriä jne. näiden ohjeiden mukaisesti ottaen huomioon työskentelyolosuhteet ja suoritettavan työn laadun. Sähkötyökalun käyttäminen ennakoiduista poikkeavissa olosuhteissa voi johtaa vaaratilanteeseen.

• Pidä kahvat ja tarttumapinnat kuivina, puhtaina ja öljyttöminä sekä puhtaana vaseliinista. Liukkaat kahvat ja tarttumapinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa. Akkukäyttöisten työkalujen käyttö ja huolto

• Lataa akku ainoastaan valmistajan tarkoitukseen nimeämällä laturilla. Tietynlaiseen akustoon soveltuva laturi voi aiheuttaa toisen akuston lataamiseen käytettynä tulipalon vaaran.

• Liitä tuotteisiin ainoastaan niissä käytettäviksi hyväksyttyjä akkuja. Muunlaisten akkujen käyttö voi aiheuttaa tapaturmien tai tulipalon vaaran.

• Kun akkua ei käytetä, pidä se etäällä metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka saattavat aiheuttaa kosketuksen liitinten välillä. Akkuliitinten saattaminen keskenään oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

• Akusta voi tihkua nestettä väärissä olosuhteissa. Vältä kosketusta akkunesteeseen. Jos akkunestettä joutuu iholle, huuhtele ihoalue vedellä. Jos neste joutuu kosketuksiin silmien kanssa, ota myös yhteys lääkäriin. Akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

• Älä käytä vaurioitunutta tai muutettua akkua tai työkalua. Jos tuotteessa käytetään vaurioituneita tai muutettuja akkuja, tuote ei välttämättä toimi asianmukaisesti. Seurauksena saattaa olla tulipalo, räjähdys tai tapaturma.

• Älä altista akkua tai työkalua tulelle tai korkeille lämpötiloille. Laitteen altistuminen tulelle tai yli 130°C:n lämpötilalle voi aiheuttaa räjähdyksen.

• Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeissa määritetyn lämpötila- alueen ulkopuolella. Akun lataaminen väärin tai sallituista lämpötiloista poikkeavissa olosuhteissa voi vahingoittaa akkua ja lisätä tulipaloriskiä. Huolto

• Anna sähkötyökalun korjaaminen pätevän korjaajan tehtäväksi, joka käyttää vain täysin samanlaisia vaihto-osia. Tämä varmistaa, että sähkötyökalu säilyy turvallisena käyttää.

• Älä koskaan huolla vahingoittuneita akkuja. Akkuja saavat huoltaa vain valmistaja ja valtuutetut palveluntarjoajat. Käytä aina tervettä järkeä On mahdotonta kuvata kaikkia mahdollisia tilanteita, joita laitteen käytössä voi ilmetä. Ole aina varovainen ja käytä tervettä järkeä. Vältä tilanteita, mihin et katso taitosi riittävän. Mikäli olet vielä näiden ohjeiden lukemisen jälkeen epävarma menettelytavoista, sinun on kysyttävä neuvoa asiantuntijalta ennen jatkamista. VAROITUS: Älä anna koskaan lasten käyttää laitetta tai oleskella sen läheisyydessä. Koska laite on helppo käynnistää, myös lapset saattavat pystyä käynnistämään sen, ellei heitä valvota. Tämä voi johtaa vakaviin henkilövahinkoihin. Irrota sen vuoksi akku aina, kun laite on ilman valvontaa. Yleiset turvaohjeet VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Irrota akku käytön jälkeen, jotta laite ei käynnisty vahingossa.

• Tämä laite on vaarallinen työkalu, jos sitä käytetään huolimattomasti tai väärin. Tämä laite voi aiheuttaa käyttäjälle tai sivullisille vakavia vahinkoja tai kuoleman.

• Älä käytä laitetta, jos sen alkuperäisiä ominaisuuksia on muutettu. Älä muuta edes osaa laitteesta ilman valmistajan lupaa. Käytä vain valmistajan hyväksymiä osia. Virheellinen huolto voi aiheuttaa tapaturman tai kuoleman.

• Tarkista laite ennen käyttöä. Katso Tarkastus ennen käynnistystä sivulla 69

Ennen laitteen käyttöä sivulla 75 . Älä käytä vaurioitunutta laitetta. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita.

• Lapsia on valvottava, jotta voidaan varmistaa, etteivät he leiki laitteella. Älä koskaan anna lasten tai henkilöiden, joille ei ole annettu laitteen ja/tai akun käyttökoulutusta, käyttää tai korjata sitä. Paikalliset määräykset saattavat rajoittaa käyttäjän ikää.

• Säilytä laitetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.

• Säilytä laite lasten ulottumattomissa.

• Laitteen rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä lisävarusteita. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle ja muille vakavia vahinkoja tai kuoleman. Huomautus: Käyttöä säädellään mahdollisesti kansallisilla tai paikallisilla laeilla. Noudata ilmoitettuja määräyksiä. 1728 - 003 - 31.10.2022 71Turvallisuusohjeet käyttöä varten VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Älä käytä laitetta epäsuotuisissa sääolosuhteissa, etenkään jos salamointi on mahdollista. Näin pienennät salamaniskujen riskiä.

• Tarkista perusteellisesti koneen käyttöalueella elävät luontokappaleet. Luontokappaleet voivat loukkaantua koneen käytön aikana.

• Tarkista koneen käyttöalue huolellisesti ennen käyttöä ja poista kaikki kivet, risut, johdot, luut ja muut vierasesineet. Sinkoutuvat esineet voivat aiheuttaa henkilövahinkoja.

• Tarkasta aina ennen käyttöä silmämääräisesti, että leikkuri ja leikkurikokoonpano eivät ole vaurioituneet. Vaurioituneet osat lisäävät loukkaantumisvaaraa.

• Pidä suojukset paikoillaan. Suojusten on oltava toimintakunnossa ja oikein asennettuina. Irrallinen, vaurioitunut tai huonosti toimiva suojus voi aiheuttaa henkilövahinkoja.

• Pidä kaikki jäähdytysilman tuloaukot puhtaina roskista. Tukkeutuneet tuloaukot ja roskat voivat aiheuttaa ylikuumenemista tai tulipalon vaaran.

• Käytä aina suojalaseja ja kuulonsuojaimia. Riittävät suojavarusteet vähentävät henkilövahinkoja.

• Käytä aina koneen käytön aikana luistamattomia suojajalkineita. Älä käytä konetta avojaloin tai avoimet sandaalit jalassa. Tämä vähentää jalkojen loukkaantumisen vaaraa, jos ne osuvat liikkuvaan leikkuriin.

• Käytä aina konetta käyttäessäsi peittäviä vaatteita, kuten housuja, jotka peittävät jalkasi kunnolla. Kosketus liikkuvaan leikkuriin tai siimaan voi aiheuttaa vammoja.

• Pidä sivulliset poissa, kun käytät konetta. Sinkoutuvat roskat voivat johtaa vakavaan henkilövahinkoon.

• Älä käytä laitetta vyötärötason yläpuolella. Tämä auttaa estämään tahattoman leikkurikosketuksen ja mahdollistaa paremman koneen hallinnan odottamattomissa tilanteissa.

• Ole varovainen, kun käytät konetta ruohon ollessa märkää. Liiku kävelyvauhtia, ei juosten. Tämä vähentää liukastumisen ja kaatumisen vaaraa, josta voi aiheutua henkilövahinkoja.

• Älä käytä konetta hyvin jyrkissä rinteissä. Tämä vähentää hallinnan menettämisen, liukastumisen ja kaatumisen vaaraa, josta voi aiheutua henkilövahinkoja.

• Kun työskentelet rinteissä, pidä jalkasi tukevasti maassa. Käytä konetta aina sivusuunnassa rinteeseen nähden äläkä koskaan ala- tai yläsuunnassa. Ole erittäin varovainen, kun vaihdat suuntaa. Tämä vähentää hallinnan menettämisen, liukastumisen ja kaatumisen vaaraa, josta voi aiheutua henkilövahinkoja.

Pidä kaikki virtajohdot ja kaapelit poissa leikkuualueelta. Käytön aikana virtajohdot tai kaapelit voivat jäädä näkymättömiin pensasaitoihin tai pensaikkoihin, jolloin siima tai leikkuri saattaa vahingossa leikata tai vaurioittaa niitä.

• Pidä kaikki kehon osat poissa trimmerileikkurin tai -siiman ulottuvilta. Älä poista materiaalia koneesta, ennen kuin se on irrotettu virtalähteestä. Liikkuva trimmerileikkuri tai -siima voi aiheuttaa vakavia vammoja.

• Kanna konetta virta katkaistuna ja poispäin kehostasi. Koneen asianmukainen käsittely pienentää tahattoman, liikkuvaan trimmerileikkuriin tai -siimaan kosketuksen riskiä.

• Käytä vain valmistajan määrittämiä leikkuupäitä ja trimmerileikkureita tai -siimoja. Älä vaihda trimmerileikkureita tai -siimoja metallijohtoihin tai -teriin. Vääränlaiset varaosat voivat aiheuttaa hallinnan menetyksen, rikkoutumisen ja loukkaantumisen. Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä aina hyväksyttyjä henkilökohtaisia suojavarusteita, kun käytät laitetta. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

• Käytä hyväksyttyjä kuulonsuojaimia. (Kuva 17)

• Käytä hyväksyttyjä silmäsuojaimia. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (Yhdysvallat) tai EN 166 (EU-maat) vaatimukset. (Kuva 18)

• Käytä käsineitä tarvittaessa esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana. (Kuva 19)

• Käytä turvajalkineita, joissa on teräskärjet ja luistamattomat pohjat. (Kuva 20)

• Käytä lujasta materiaalista valmistettuja vaatteita. Käytä aina vahvakankaisia pitkiä housuja ja pitkähihaista takkia. Vältä liian löysiä vaatteita, jotka tarttuvat helposti risuihin ja oksiin. Älä käytä koruja, lyhyitä housuja tai sandaaleja. Älä ole paljain jaloin. Sido hiukset turvallisesti olkapäiden yläpuolelle.

• Pidä ensiaputarvikkeet lähettyvillä. (Kuva 21)

1728 - 003 - 31.10.2022Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä. Tässä osassa kerrotaan laitteen turvaominaisuuksista ja niiden toiminnasta sekä annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan laitteen toimivuus. Katso kohdasta Johdanto sivulla 68 , missä nämä laitteet koneessasi sijaitsevat. Laitteen käyttöikä voi lyhentyä ja onnettomuusvaara kasvaa, jos laitteen kunnossapitoa ei suoriteta oikein ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Saat lisätietoja lähimmästä huoltoliikkeestä. VAROITUS: Älä koskaan käytä laitetta, jos sen turvalaitteet ovat viallisia. Laitteen turvavarustus on tarkastettava ja pidettävä kunnossa tässä osassa esitetyllä tavalla. Jos laitteessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi. HUOMAUTUS: Kaikki koneen huolto- ja korjaustyöt vaativat erikoiskoulutusta. Tämä koskee erityisesti laitteen turvavarustusta. Jos koneessa havaitaan puutteita alla luetelluissa tarkastuksissa, on sinun otettava yhteys huoltoliikkeeseen. Hankkimalla tuotteen meiltä varmistat, että saat sille ammattimaisen korjauksen ja huollon. Jos ostat koneen muusta kuin huollot suorittavasta ammattiliikkeestä, pyydä myyjää neuvomaan lähin huoltoliike. Näppäimistön tarkistaminen

1. Paina käynnistys-/pysäytyspainiketta (A) pitkään.

(Kuva 22) a) Laite on käynnissä, kun merkkivalo (B) palaa. b) Laite ei ole käynnissä, kun merkkivalo (B) ei pala.

2. Katso ohjeet kohdasta

Näppäimistö sivulla 78 , jos merkkivalo (B) vilkkuu. Käyttöliipaisimen varmistimen tarkistaminen Käyttöliipaisimen varmistin estää laitteen tahattoman käynnistymisen. Kun painat käyttöliipaisimen varmistinta (A), käyttöliipaisin (B) vapautuu. Kun irrotat otteen kahvasta, sekä käyttöliipaisin että varmistin palautuvat lähtöasentoonsa. (Kuva 23)

1. Varmista, että käyttöliipaisin on lukittu, kun

käyttöliipaisimen varmistin on alkuasennossa. (Kuva 24)

2. Paina käyttöliipaisinta ja varmista, että se palautuu

lähtöasentoonsa, kun se vapautetaan. (Kuva 25)

3. Tarkista, että käyttöliipaisin ja sen varmistin liikkuvat

vapaasti ja palautusjousi toimii oikein. (Kuva 26)

4. Käynnistä laite. Katso kohta

Laitteen käynnistäminen sivulla 76

5. Käytä täyttä käyntinopeutta.

6. Vapauta käyttöliipaisin ja varmista, että terälaite

pysähtyy. Terälaitteen suojuksen tarkistaminen VAROITUS: Älä käytä terälaitetta ilman hyväksyttyä ja oikein kiinnitettyä terälaitteen suojusta. Käytä aina käyttämällesi terälaitteelle suositeltua suojusta. Katso kohta Tekniset tiedot sivulla 80 . Jos terälaitteeseen asennetaan väärä tai viallinen suojus, se voi aiheuttaa vakavan henkilövahingon. Terälaitteen suojus pysäyttää käyttäjää kohti sinkoutuvat esineet. Suojus ehkäisee myös terälaitteen koskettamisesta syntyviä vammoja.

1. Pysäytä moottori.

2. Tarkista silmämääräisesti, onko vaurioita, kuten

3. Vaihda terälaitteen suojus, jos se on vaurioitunut.

Terälaite Valitse oikea terälaite ja huolla se, jotta

• saat parhaan sahaustehon

• terälaitteen käyttöikä pitenee. VAROITUS: Käytä terälaitteessa vain suosittelemaamme suojusta! Katso Tekniset tiedot sivulla 80 . Katso terälaitteen ohjeista trimmerin siiman kelausohjeet ja oikean trimmerin siimakoon valinta. VAROITUS: Viallinen terälaite voi lisätä onnettomuuksien vaaraa. VAROITUS: Pysäytä aina moottori, ennen kuin alat käsitellä terälaitetta. Se pyörii vielä kaasuliipaisimen vapauttamien jälkeen. Varmista, että terälaite on täysin pysähtynyt ja irrota sytytystulpan suojus, ennen kuin alat käsitellä terälaitetta. 1728 - 003 - 31.10.2022 73Siimapää VAROITUS: Varmista aina, että trimmerin siima kelautuu tiukalle ja tasaisesti puolalle. Muussa tapauksessa laite aiheuttaa terveydelle haitallista tärinää. (Kuva 27)

• Käytä vain suositeltuja siimapäitä ja trimmerin siimoja.

• Käytä vain suositeltuja terälaitteita.

• Pieni laite vaatii pienet siimapäät ja päinvastoin.

• Trimmerin siiman pituudella on merkitystä. Pitkä trimmerin siima vaatii suuremman moottoritehon kuin yhtä paksu, mutta lyhyempi siima.

• Varmista, että siimapään suojuksessa oleva veitsi on ehjä. Trimmerin siima katkaistaan sillä oikeanpituiseksi.

• Pidennä trimmerin siiman käyttöikää liottamalla sitä vedessä muutaman päivän ajan ennen käyttöä. Akkuturvallisuus VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Käytä vain sarjaa BLi ja sarjan 40-B akkua. Katso lisätietoja kohdasta Tekniset tiedot sivulla 80 . Akku on ohjelmistosalattu.

• Käytä sarjaa BLi ja sarjan 40-B ladattavaa akkua vain asiaankuuluvien Husqvarna tuotteiden virtalähteenä. Tapaturmien välttämiseksi akkua ei saa käyttää muiden laitteiden virtalähteenä.

• Sähköiskun vaara. Älä koske akun napoihin avaimella, kolikolla, ruuvilla tai muilla metalliesineillä. Tämä voi aiheuttaa akun oikosulun.

• Älä käytä akkuja, joita ei voi ladata.

• Älä aseta esineitä akun ilma-aukkoihin.

• Pidä akku suojassa auringonvalolta, kuumuudelta ja avotulelta. Akku voi aiheuttaa palo- ja/tai syöpymisvammoja.

• Suojaa akku sateelta ja kosteilta olosuhteilta.

• Älä altista akkua mikroaalloille ja korkealle paineelle.

• Älä yritä purkaa tai rikkoa akkua.

• Jos akku vuotaa, älä anna nesteen joutua kosketuksiin kehon tai silmien kanssa. Jos nestettä joutuu iholle, puhdista iho heti runsaalla vedellä ja saippualla ja hakeudu lääkäriin. Jos nestettä joutuu silmiin, älä hankaa silmiä vaan huuhtele niitä vedellä ainakin 15minuuttia ja hakeudu lääkäriin.

• Käytä akkua lämpötilan ollessa välillä –10°C (14°F) – 40°C (114°F).

• Älä pese akkua tai akkulaturia vedellä. Katso Laitteen, akun ja akkulaturin puhdistaminen sivulla

• Älä käytä viallista tai vaurioitunutta akkua.

• Säilytä akkuja varastossa kaukana metalliesineistä kuten nauloista, ruuveista ja koruista.

• Pidä akku poissa lasten ulottuvilta. Akkulaturin turvallisuus VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• On olemassa sähköiskun tai oikosulun vaara, jos turvaohjeita ei noudateta.

• Käytä vain akun mukana toimitettua akkulaturia. Käytä vain latureita QC80 ja 40-C80 sarjan BLi ja sarjan 40-B vaihtoakkujen lataukseen.

• Älä yritä purkaa akkulaturia.

• Älä käytä viallista tai vaurioitunutta akkulaturia.

• Älä nosta akkulaturia virtajohdosta. Irrota akkulaturi pistorasiasta vetämällä pistoke ulos. Älä vedä virtajohdosta.

• Pidä kaikki kaapelit ja jatkojohdot poissa veden, öljyn ja terävien reunojen ulottuvilta. Varmista, ettei kaapeli jää ovien, aitojen tai muiden vastaavien esineiden väliin.

• Älä käytä akkulaturia herkästi syttyvien materiaalien tai syöpymistä aiheuttavien materiaalien lähellä. Varmista, että akkulaturia ei ole peitetty. Jos havaitset savua tai tulta, irrota akkulaturin pistoke pistorasiasta.

• Lataa akku vain sisätiloissa poissa auringonvalosta ja paikassa, jossa on hyvä ilmanvaihto. Älä lataa akkua ulkona. Älä lataa akkua märissä olosuhteissa.

• Käytä akkulaturia vain lämpötilan ollessa välillä 5°C (41 °F) - 40°C (104 °F). Käytä laturia kuivassa ja pölyttömässä ympäristössä, jossa on hyvä ilmanvaihto.

• Älä aseta esineitä akkulaturin jäähdytysaukkoihin.

• Älä liitä akkulaturin liittimiä metalliesineisiin, sillä tämä voi aiheuttaa akkulaturin oikosulun.

• Käytä hyväksyttyjä ja ehjiä pistorasioita. Varmista, että akkulaturin johto ei ole vahingoittunut. Jos käytät jatkojohtoja, varmista, että ne eivät ole vahingoittuneet.

• Älä lataa akkulaturilla akkuja, jotka eivät sovellu uudelleenlataukseen. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen huoltamista.

• Irrota akku ennen laitteen huoltoa, muita tarkistuksia tai kokoamista.

• Käyttäjän on huolehdittava ainoastaan tässä käyttöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Anna huoltoliikkeen tehdä suuremmat korjaus- ja huoltotoimet.

1728 - 003 - 31.10.2022• Älä pese akkua tai akkulaturia vedellä. Vahvat pesuaineet voivat vaurioittaa muovia.

• Laitteen huoltamatta jättäminen lyhentää sen käyttöikää ja lisää onnettomuusriskiä.

• Laitteen huolto- ja korjaustyöt, erityisesti laitteen turvalaitteille tehtävät työt, vaativat erityiskoulutusta. Jos kaikkia käyttöohjekirjassa lueteltuja tarkastuksia ei huollon jälkeen voida suorittaa hyväksytysti, vie laite huoltoliikkeeseen. Siellä laitteesi huolletaan ja korjataan ammattimaisesti.

• Käytä vain alkuperäisiä varaosia. Asentaminen Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen asentamista. Trimmerin suojuksen kiinnittäminen

1. Aseta trimmerin suojus moottorikotelon päälle. (Kuva

2. Asenna pultti moottorikotelon ja trimmerin suojuksen

1. Käännä käyttöakselia, kunnes jousilevyn reikä on

kulmavaihdekotelon reiän kohdalla.

2. Lukitse akseli asettamalla lukkotappi (B) reikään.

3. Kierrä siimapäätä myötäpäivään. (Kuva 30)

1. Aseta kaarikahva runkoputken päälle. (Kuva 31)

2. Siirrä välike kaarikahvan reikään.

3. Asenna ruuvi ja nuppi. Älä kiristä liikaa.

4. Säädä kaarikahva oikeaan asentoon. Katso kohta

Kaarikahvan säätäminen sivulla 76

Kaksiosaisen runkoputken asennus

1. Kohdista runkoputken kolmiomerkki (A) runkoputken

liittimen kolmiomerkkiin (B). (Kuva 32)

2. Työnnä runkoputki runkoputken liittimeen (C). (Kuva

liittimeen (C). (Kuva 34)

4. Kierrä ja kiristä runkoputken kytkentäholkki

kokonaan paikalleen. (Kuva 35) Kasvisuojan asennus

1. Asenna kasvisuoja moottorikotelon reikiin.

2. Varmista, että kasvisuoja liikkuu vapaasti eteen- ja

taaksepäin. (Kuva 36) Akkulaturin (40-C80) kiinnitys seinään HUOMAUTUS: Älä käytä sähkökäyttöistä ruuvinväännintä asentaessasi akkulaturia seinään. Sähkökäyttöinen ruuviväännin voi vaurioittaa akkulaturia.

1. Asenna akkulaturi seinään kahdella ruuvilla (B).

Käytä tarvittaessa ruuvitulppia (A). (Kuva 37)

2. Asenna ruuvireikien tulpat (2 kpl) (C).

3. Kytke sitten akkulaturin virtajohto akkulaturiin ja

pistorasiaan. Käyttö Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen käyttöä. Ennen laitteen käyttöä

• Varmista työaluetta tutkimalla, että tunnet maaston laadun. Tarkista maaston kaltevuus ja mahdolliset esteet, kuten kivet, oksat ja ojat.

• Suorita tuotteen yleistarkastus.

• Tee tässä ohjekirjassa kuvatut turvallisuustarkastukset ja huolto- ja ylläpitotoimenpiteet.

• Tarkista moottori lian ja murtumien varalta. Poista moottorista ruoho ja lehdet harjalla. Käytä tarvittaessa suojakäsineitä.

• Tarkista siimapää ja terälaitteen suojus vaurioiden tai halkeamien varalta. Vaihda siimapää ja terälaitteen suojus, jos niissä on kolhuja tai halkeamia.

• Varmista, että kaikki ruuvit ja mutterit on kiristetty.

• Varmista ennen laitteen käyttöä, että kaikki kannet, suojukset, kahvat ja terävarustus on kiinnitetty oikein, eikä niissä ole vaurioita. 1728 - 003 - 31.10.2022 75Akku VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen akun käyttöä. Lue myös akun ja akkulaturin käyttöohje niin, että ymmärrät sen sisällön. Säilytä akku ja laturi oikeassa lämpötilassa. Ympäristön lämpötila Akun käyttö 5 °C - 40 °C / 41 °F - 104

Ympäristön lämpötila Akun lataaminen 5 °C - 40 °C / 41 °F - 104

Akun tila Näyttö osoittaa akun varaustason ja mahdolliset akkuun liittyvät ongelmat. (Kuva 38) LED-merkkivalo Akun varaustila BLi10 40-B70 4 merkkivaloa palaa – Akun varaustaso on 76–100%. 3 merkkivaloa palaa Akun varaustaso on 76–100%. Akun varaustaso on 51–75%. 2 merkkivaloa palaa Akun varaustaso on 51–75%. Akun varaustaso on 26–50%. 1 merkkivalo palaa Akun varaustaso on 26–50%. Akun varaustaso on 6–25%. 1 merkkivalo vilkkuu Akun varaustaso on 0–25%. Akun varaustaso on 0–5%. Akun lataaminen Lataa akku, jos sitä käytetään ensimmäisen kerran. Uuden akun varaus on vain 30 %. HUOMAUTUS: Liitä laturi pistorasiaan, jonka jännite ja taajuus ovat tyyppikilven mukaisia. Akku ei lataudu, jos akun lämpötila on yli 50°C / 122 °F.

1. Kytke virtajohto akkulaturiin.

2. Liitä akkulaturi maadoitettuun pistorasiaan.

Latauksen merkkivalo vilkkuu kerran. (Kuva 39)

3. Kytke akku akkulaturiin. Latauksen merkkivalo

syttyy. Lataa akkua enintään 24tuntia. (Kuva 40)

4. Paina akun merkkivalopainiketta. Jos kaikki

merkkivalot syttyvät, akku on ladattu täyteen.

5. Irrota laturi pistorasiasta vetämällä

sähköpistokkeesta. Älä vedä virtajohdosta.

6. Irrota akku akkulaturista.

Akun kiinnittäminen laitteeseen VAROITUS: Käytä laitteessa vain alkuperäistä Husqvarna-akkua.

1. Lataa akku täyteen.

2. Paina akku laitteen akun pidikkeeseen. Akku lukittuu

paikalleen, kun kuulet napsahduksen. (Kuva 41) HUOMAUTUS: Jos akku ei siirry pidikkeeseen helposti, sitä ei ole asennettu oikein pidikkeeseen. Se voi vaurioittaa konetta. Laitteen käynnistäminen

1. Paina käynnistys-/pysäytyspainiketta, kunnes vihreä

merkkivalo syttyy. (Kuva 42)

2. Paina käyttöliipaisimen varmistinta ja

käyttöliipaisinta. Terälaite alkaa pyöriä. Kaarikahvan säätäminen

1. Löysää nuppia ja säädä kaarikahva oikeaan

asentoon. (Kuva 43) Huomautus: Älä kiinnitä tai siirrä kaarikahvaa kaksiosaisen runkoputken varoituskilpien päälle.

Automaattinen sammutustoiminto Laitteessa on pysäytystoiminto, joka pysäyttää laitteen, kun laitetta ei käytetä. Vihreä virran merkkivalo sammuu, ja laite pysähtyy kolmen minuutin kuluttua. Laitteen käyttö Ruohon siistiminen

1. Pidä siimapää aivan maanpinnan yläpuolella ja

kallista sitä. Älä paina siimaa ruohoon. (Kuva 44)

1728 - 003 - 31.10.20222. Lyhennä siiman pituutta noin 9–11 cm. Ruohon leikkaaminen

1. Varmista, että siima on maanpinnan suuntaisena,

kun leikkaat ruohoa. (Kuva 45)

2. Älä paina siimapäätä maahan. Se voi vaurioittaa

3. Liikuta laitetta puolelta toiselle, kun leikkaat ruohoa.

Käytä laitetta täydellä kaasulla. (Kuva 46) Ruohon lakaiseminen Leikatun ruohon voi poistaa alueelta pyörivän trimmerin siiman aiheuttaman ilmavirran avulla.

1. Pidä siimapäätä ja siimaa maan suuntaisesti maan

3. Lakaise ruoho liikuttamalla siimapäätä puolelta

toiselle. VAROITUS: Puhdista siimapään kansi aina, kun asennat uuden siiman, epätasapainon ja kahvojen tärinän estämiseksi. Tarkista myös muut siimapään osat ja puhdista tarvittaessa. Siimapään kääntäminen Käyttäjä voi kääntää siimapäätä Twist and Edge -painikkeen avulla. Näin polkujen ja ajoteiden reunojen siistiminen onnistuu helpommin. (Kuva 47)

1. Pidä painike painettuna ja käännä samalla

siimapäätä 90astetta.

2. Lukitse siimapää pystyasentoon vapauttamalla

painike. Nurmikon reunojen leikkaaminen Varmista, että siima on pystysuunnassa maanpintaan nähden. Kato kohta Siimapään kääntäminen sivulla 77

• Älä paina siimapäätä maahan. Maanpinta ja siimapää voivat vaurioitua.

• Varmista, että leikkuujäte sinkoutuu alueelle, joka on leikattu jo aiemmin. Laitteen pysäyttäminen

1. Vapauta käyttöliipaisin ja käyttöliipaisimen varmistin.

2. Paina käynnistys-/pysäytyspainiketta, kunnes vihreä

laitteesta. (Kuva 49) Siiman vaihto Katso tämän käyttöohjekirjan viimeinen sivu. Huolto Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen huoltamista. Huoltokaavio VAROITUS: Irrota akku ennen huoltotoimia. Alla on luettelo laitteelle tehtävistä huoltotoimista. Katso Huolto sivulla 77

Huolto Ennen käyttöä Poista ruohojäämät pehmeällä harjalla aina käytön jälkeen. Älä käytä vettä. X Varmista, että automaattinen virrankatkaisu sammuttaa laitteen 180 sekunnin jälkeen. X Varmista, että ilmanvaihtoaukot eivät ole tukossa. Puhdista reiät pehmeällä harjalla. (Kuva 50)

Puhdista laitteen ulko-osat kuivalla liinalla. Älä käytä vettä. X Tarkista, että käynnistys-/pysäytyspainike toimii kunnolla ja että se on ehjä. X Varmista, että käyttöliipaisin ja sen varmistin toimivat asianmukaisesti turvallisuutta ajatellen.

Varmista, että kaikki ohjaimet toimivat ja ovat ehjiä. X 1728 - 003 - 31.10.2022 77Huolto Ennen käyttöä Varmista, että kahvat ovat kuivat ja että niissä ei ole öljyä tai vaseliinia. X Varmista, ettei siimapää ole vaurioitunut. Vaihda, jos vaurioita on. X Varmista, että siimapään suojus ei ole vaurioitunut ja että se on tiukasti kiinni laittees- sa. Vaihda, jos vaurioita on.

Varmista, että kasvisuoja voidaan taittaa ja kiinnittää paikoilleen. X Varmista, että akun vapautuspainikkeet toimivat ja lukitsevat akun laitteeseen. X Tarkista, että laturi on ehjä ja toimii oikein. X Varmista, ettei akku ole vaurioitunut. X Varmista, että akku on ladattu. X Varmista, että akkulaturi ei ole vaurioitunut. X Tarkista akun ja laitteen väliset kytkennät. Tarkista akun ja akkulaturin välinen kytken- tä.

Akun ja akkulaturin tarkistaminen

3. Varmista, että akkulaturin johto ei ole vaurioitunut ja

ettei siinä ole murtumia. Laitteen, akun ja akkulaturin puhdistaminen

1. Puhdista laite käytön jälkeen kuivalla liinalla.

2. Puhdista akku ja akkulaturi kuivalla liinalla. Pidä

akun ohjauskiskot puhtaina.

3. Varmista, että akun ja akkulaturin liittimet ovat

puhtaat ennen kuin akku asetetaan akkulaturiin tai laitteeseen. Siimapään tarkistaminen ja vaihtaminen

1. Tarkista, onko siimapäässä vaurioita tai halkeamia.

2. Vedä siimakokoonpano irti.

3. Irrota siimapää. (Kuva 51)

4. Aseta siimapää takaisin paikalleen.

5. Asenna siimapää. Katso kohta

Siimapään asennus sivulla 75

Vianmääritys Näppäimistö Vika Mahdolliset viat Mahdolliset ratkaisut Merkkivalo vilkkuu jatkuvasti. Alhainen verkkojännite. Lataa akku. Kone ei käynnisty. Paina käyttöliipaisinta ja käynnistin- painiketta samanaikaisesti. Vapauta käyttöliipaisin ja pysäytä lai- te. Merkkivalo vilkkuu 3 kertaa yhä uu- delleen ja uudelleen. Ylivirta. Vapauta käyttöliipaisin ja käynnistä laite uudelleen. Merkkivalo vilkkuu 5 kertaa yhä uu- delleen ja uudelleen. Lämpötilavaihtelu. Anna laitteen jäähtyä. Merkkivalo vilkkuu 7 kertaa yhä uu- delleen ja uudelleen. Looginen virhe. Vapauta käyttöliipaisin ja käynnistä laite uudelleen. 78 1728 - 003 - 31.10.2022Akku LED-näyttö Mahdolliset viat Mahdolliset toimenpiteet Vihreä merkkivalo vilkkuu Matala akun jännite. Lataa akku. Vian merkkivalo vilkkuu. Lämpötilavaihtelu. Käytä akkua –10–40°C:n lämpötilassa. Liian korkea jännite. Varmista, että verkkojännite vastaa laittee- seen kiinnitetyssä arvokilvessä ilmoitettua jännitettä. Irrota akku akkulaturista. Vian merkkivalo palaa. Akkukennoston väli liian suuri (1V). Ota yhteyttä huoltoliikkeeseen. Akkulaturi Ongelma Mahdolliset viat Mahdollinen ratkaisu Latauksen merkkivalo palaa punaisena. Pysyvä akkulaturin virhe. Ota yhteyttä jälleenmyyjään. Latauksen merkkivalo vilkkuu vihreänä. Lämpötilavaihtelu, akku on liian kylmä tai kuuma käytet- täväksi tai ladattavaksi. Anna akun jäähtyä tai lämmetä. Kun akun lämpötila on oikea, sitä voi käyttää tai sen voi ladata. Käytä akkulaturia 5–40°C:n lämpötilassa. Latauksen merkkivalo vilkkuu punaisena. Viallinen akku. Ota yhteyttä jälleenmyyjään. Kuljettaminen, säilyttäminen ja hävittäminen Kuljetus ja säilytys

• Mukana tulleet litiumioniakut ovat vaarallisten aineiden lainsäädännön määräysten mukaisia.

• Pakkausta ja merkintöjä koskevia erityismääräyksiä on noudatettava, myös kolmansien osapuolten tai huolitsijoiden järjestämässä tavarakuljetuksessa.

• Keskustele erityiskoulutuksen saaneen vaarallisten aineiden asiantuntijan kanssa ennen tuotteen lähettämistä. Noudata kaikkia kansallisia määräyksiä.

• Teippaa paljaat liittimet asettaessasi akun pakettiin. Aseta akku pakettiin tiukasti niin, ettei se pääse liikkumaan.

• Irrota akku varastoinnin tai kuljetuksen ajaksi.

• Aseta akku ja akkulaturi paikkaan, johon kosteus tai pakkanen eivät pääse.

• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.

• Säilytä akkua varastossa, jossa lämpötila on 5–25°C ja jossa se ei ole suorassa auringonvalossa.

• Säilytä akkulaturia varastossa, jossa lämpötila on 5– 45°C ja jossa se ei ole suorassa auringonvalossa.

• Käytä akkulaturia ainoastaan 5–40°C:n lämpötiloissa.

• Lataa akku ennen pitkäaikaista säilytystä niin, että sen varaustaso on 30–50%.

• Säilytä akkua kuivassa ja suljetussa tilassa.

• Pidä akku erillään akkulaturista varastoinnin aikana. Älä anna lasten tai asiaankuulumattomien henkilöiden koskea laitteeseen. Säilytä laitetta lukollisessa tilassa.

• Puhdista laite ja tee täysi huolto ennen pitkäaikaista säilytystä.

• Käytä kuljetussuojusta kuljetuksen ja varastoinnin aikana vaurioiden ja vammojen välttämiseksi.

• Kiinnitä laite hyvin kuljetuksen ajaksi. 1728 - 003 - 31.10.2022 79Akun, akkulaturin ja laitteen hävittäminen Laitteessa tai sen pakkauksessa olevat symbolit osoittavat, ettei laitetta saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Tämä auttaa estämään sekä ympäristö- että henkilövahinkoja. Lisätietoja laitteen kierrätyksestä saat paikallisilta viranomaisilta, kotitalousjätepalvelulta tai jälleenmyyjältä. Tekniset tiedot Tekniset tiedot 110iL Moottori Moottorityyppi PMDC Käyttöakselin pyörimisnopeus, r/min 6500 Leikkuuleveys, mm 300 Paino Paino ilman akkua, kg 3,2 Melupäästöt

Äänitehotaso, mitattu dB (A), trimmeri 84,7 Äänitehotaso, mitattu dB (A), reunaleikkuri 87,6 Äänentehotaso, taattu L

Ekvivalentti äänenpainetaso käyttäjän korvan tasalla mitattuna EN ISO 50636-2-91 -standardin mukaan, dB(A), nurmikkotrimmeri: 73,4 Ekvivalentti äänenpainetaso käyttäjän korvan tasalla mitattuna EN ISO 50636-2-91 -standardin mukaan, dB(A), reunaleikkuri: 72,9 Tärinätasot

Kahvojen tärinätasot standardin EN50636-2-91 mukaan mitattuna, m/s

Varusteena siimapää (alkuperäinen), edessä/takana, trimmeri. 1,365/1,051 Kahvojen tärinätasot standardin EN50636-2-91 mukaan mitattuna, m/s

Varusteena siimapää (alkuperäinen), edessä/takana, reunaleikkuri. 0,873/0,789

Melupäästö ympäristöön äänitehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Taatun ja mitatun äänentehon erona on se, että taattu äänenteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman mallin eri laitteiden välillä direktiivin 2000/14/EY mukaisesti.

Ilmoitetuilla tiedoilla vastaavan laitteen äänenpainetason tyypillinen tilastollinen hajonta (vakiopoikkeama) on 2,5dB(A).

Ilmoitettujen tärinätasotietojen tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,5m/s

80 1728 - 003 - 31.10.2022Laitteeseen hyväksytyt akut Akku BLi10 40-B70 Tyyppi Litiumioni Litiumioni Akun kapasiteetti, Ah Katso akun tyyppikilpi Katso akun tyyppikilpi Katso akun tyyppikilpi Nimellisjännite, V 36 36,5 36 Paino, lb/kg 0,7 0,7 0,8 Laitteeseen hyväksytyt akkulaturit Akkulaturi QC80 40-C80 Verkkovirta, V 100–240 100–240 Taajuus, Hz 50–60 50–60 Teho, W 100 72 Lähtöjännite, V, tasavirta ampeeria, A 36/2 43/1,6 Tarvikkeet Hyväksytyt lisävarusteet Hyväksytyt lisävarusteet Tyyppi Terävarustuksen suojus, Tuotenro Siimapää A15BM5 (Ø1,6 mm:n siima) 534 98 40-01 1728 - 003 - 31.10.2022 81Vaatimustenmukaisuusvakuutus EU-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että tuote: Kuvaus Akkukäyttöinen nurmikkotrimmeri/reunaleikkuri Tuotemerkki Husqvarna Tyyppi/malli 110iL Tunniste Sarjanumerot vuodesta 2022 alkaen vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia: Direktiivi/Asetus Kuvaus 2006/42/EC konedirektiivi 2014/30/EU EMC-direktiivi 2000/14/EC Melupäästödirektiivi 2011/65/EU Direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN 60335-1:2012+A11:2014+A13:2017+A14:2019+A1:2019 +A2:2019, EN 50636-2-91:2014, EN IEC 63000:2018, EN 55014-1:2017+A11; EN 55014-2:2015. Ilmoitettu tarkastuslaitos: 0197 TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg, Germany vakuuttaa yhdenmukaisuuden neuvoston direktiivin 2000/14/EY mukaisesti, vaatimustenmukaisuuden arviointimenettely: liite VI. Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 80

7. Toitelüliti lukustus

3. Veenduge, et toitelüliti ja toitelüliti lukustus liiguksid

2. Pange lukustustihvt auku, et võll lukustuks.
