GEBRUIKSAANWIJZING 110iL HUSQVARNA

• Huskvarna, 2022-07-05 Claes Losdal, Responsable R&D, Husqvarna AB Responsable de la documentation technique 1728 - 003 - 31.10.2022 117Inhoud Inleiding p. 118

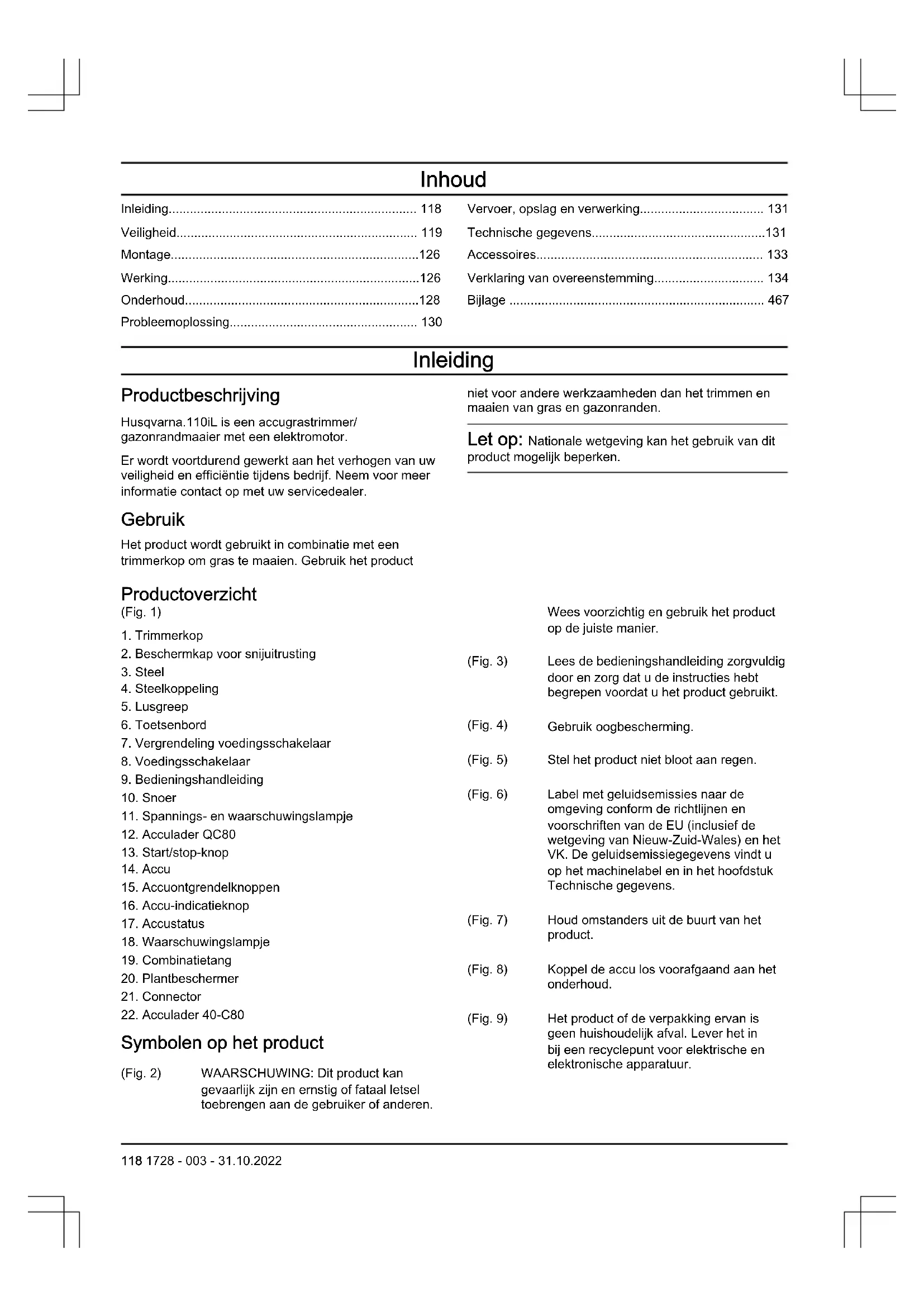

• Veiligheid p. 119
• Montage p. 126
• Werking p. 126
• Onderhoud p. 128
• Probleemoplossing p. 130
• Vervoer, opslag en verwerking p. 131
• Technische gegevens p. 131
• Accessoires p. 133
• Verklaring van overeenstemming p. 134
• Bijlage Inleiding Productbeschrijving Husqvarna.110iL is een accugrastrimmer/ gazonrandmaaier met een elektromotor. Er wordt voortdurend gewerkt aan het verhogen van uw veiligheid en efficiëntie tijdens bedrijf. Neem voor meer informatie contact op met uw servicedealer. Gebruik Het product wordt gebruikt in combinatie met een trimmerkop om gras te maaien. Gebruik het product niet voor andere werkzaamheden dan het trimmen en maaien van gras en gazonranden. Let op: Nationale wetgeving kan het gebruik van dit product mogelijk beperken. Productoverzicht (Fig. 1) p. 467

2. Beschermkap voor snijuitrusting

7. Vergrendeling voedingsschakelaar

8. Voedingsschakelaar

11. Spannings- en waarschuwingslampje

16. Accu-indicatieknop

18. Waarschuwingslampje

Symbolen op het product (Fig. 2) WAARSCHUWING: Dit product kan gevaarlijk zijn en ernstig of fataal letsel toebrengen aan de gebruiker of anderen. Wees voorzichtig en gebruik het product op de juiste manier. (Fig. 3) Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt. (Fig. 4) Gebruik oogbescherming. (Fig. 5) Stel het product niet bloot aan regen. (Fig. 6) Label met geluidsemissies naar de omgeving conform de richtlijnen en voorschriften van de EU (inclusief de wetgeving van Nieuw-Zuid-Wales) en het VK. De geluidsemissiegegevens vindt u op het machinelabel en in het hoofdstuk Technische gegevens. (Fig. 7) Houd omstanders uit de buurt van het product. (Fig. 8) Koppel de accu los voorafgaand aan het onderhoud. (Fig. 9) Het product of de verpakking ervan is geen huishoudelijk afval. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. 118 1728 - 003 - 31.10.2022(Fig. 10) Het product voldoet aan de geldende EU- richtlijnen. (Fig. 11) Het product voldoet aan de geldende VK- regelgeving. (Fig. 12) Gelijkstroom. yyyywwxxxxx Het serienummer staat op het productplaatje of de la- serafdruk. yyyy is het pro- ductiejaar en ww is de pro- ductieweek. Symbolen op de accu en/of op de accuhouder. (Fig. 16) Lever dit product in bij een re- cyclepunt voor elektrische en elektronische apparatuur. (Al- leen geldig voor Europa) (Fig. 13) Faalveilige transformator. (Fig. 14) Bewaar en gebruik de acculader alleen binnen. (Fig. 15) Dubbele isolatie. Productaansprakelijkheid Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.

• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit. Fabrikant Husqvarna AB SE-561 82, Huskvarna, Sweden Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Let op: Bewaar alle waarschuwingen en instructies voor later gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst zowel naar gereedschappen die op het lichtnet (met snoer) werken als gereedschappen die met een accu (snoerloos) werken. Controle voor het starten

• Verwijder altijd de accu om onbedoeld starten van het product te voorkomen. Verwijder altijd de accu voordat u onderhoudswerkzaamheden aan het product uitvoert.

• Controleer het product voor gebruik en na vallen of stoten op tekenen van slijtage of beschadiging en repareer indien nodig.

• Controleer het werkgebied. Verwijder alle losse voorwerpen, zoals stenen, stukjes glas, spijkers, ijzerdraad, touw en dergelijke, die weggeslingerd kunnen worden of vast kunnen komen zitten in de maaier of beschermkap.

• Controleer de motor op vuil en barsten. Gebruik een borstel om de motor te ontdoen van gras en bladeren. Draag handschoenen indien nodig.

• Controleer of de trimmerkop volledig op de trimmer is bevestigd. 1728 - 003 - 31.10.2022 119• Controleer of het product in goede staat is. Controleer of alle moeren en bouten goed vastgedraaid zijn.

• Controleer de trimmerkop en de trimmerbeschermkap op beschadigingen en barsten. Vervang de trimmerkop of de trimmerbeschermkap indien deze zijn blootgesteld aan slagbelasting of barsten vertonen. Gebruik altijd de aanbevolen beschermkap voor die specifieke snijuitrusting. Zie het hoofdstuk Technische gegevens.

• De gebruiker van het product moet erop toezien dat er tijdens het werk geen mensen of dieren dichter dan 15 meter bij het product komen. Indien meerdere gebruikers in hetzelfde gebied werken, moet de veiligheidsafstand minimaal 15 meter bedragen.

• Voer voor gebruik een algemene inspectie van het product uit. Zie het onderhoudsschema.

• Mogelijk zijn landelijke of lokale wettelijke voorschriften van toepassing op het gebruik. Volg de eventuele voorschriften op. Veiligheid van het werkgebied

• Zorg ervoor dat de werkplek schoon en goed verlicht is. In rommelige of donkere gebieden gebeuren eerder ongelukken.

• Gebruik elektrisch gereedschap niet in een omgeving waar ontploffingsgevaar bestaat, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrische apparaten creëren vonken waardoor het stof of de dampen kunnen ontbranden.

• Houd kinderen en omstanders op afstand wanneer u elektrisch gereedschap gebruikt. U kunt de controle over het apparaat verliezen als u afgeleid wordt. Elektrische veiligheid

• Elektrisch gereedschap moet geschikt zijn voor het betreffende stopcontact. Wijzig nooit de stekker. Gebruik nooit een adapterstekker in combinatie met geaarde elektrische gereedschappen. Ongewijzigde stekkers en overeenkomende stopcontacten verkleinen het risico op elektrische schokken.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.

• Stel elektrische gereedschappen niet bloot aan regen of vochtige omstandigheden. Water dat in elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.

• Gebruik de kabel niet voor oneigenlijke doeleinden. Gebruik de kabel nooit om het elektrische apparaat te dragen, het mee te slepen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmte, olie, scherpe randen en bewegende onderdelen. Beschadigde of in de knoop geraakte kabels verhogen het risico op elektrische schokken.

• Gebruik een verlengkabel die geschikt is voor gebruik buitenshuis wanneer u buiten werkt met elektrisch gereedschap. Het gebruik van een kabel die geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.

• Als gebruik van een elektrisch apparaat in een vochtige omgeving onvermijdelijk is, gebruik dan een netvoeding met reststroombescherming (RCD). Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken. Persoonlijke veiligheid

• Wees altijd alert, kijk wat u doet en gebruik uw gezonde verstand wanneer u elektrisch gereedschap gebruikt. Gebruik elektrisch gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische apparaat kan leiden tot ernstig persoonlijk letsel.

• Maak altijd gebruik van persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipprofiel, een veiligheidshelm of gehoorbescherming in relevante werkomstandigheden beperken letsel.

• Voorkom een onbedoelde start. Zorg ervoor dat de schakelaar in de uit-positie staat voordat u het gereedschap aansluit op een spanningsbron en/of accu, oppakt of draagt. Het dragen van elektrische apparaten met uw vinger op de schakelaar of het onder spanning zetten van elektrische apparaten waarvan de schakelaar op aan staat, kan makkelijk leiden tot ongelukken.

• Verwijder eventuele (instel)sleutels voordat u het elektrisch gereedschap inschakelt. Een sleutel die is bevestigd aan een draaiend onderdeel van het elektrische gereedschap kan persoonlijk letsel tot gevolg hebben.

• Voorkom overstrekken. Zorg dat u te allen tijde stevig en in balans staat. Hierdoor heeft u een betere controle over het apparaat in onverwachte situaties.

• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.

• Als de mogelijkheid bestaat voor het opvangen van stof moet u ervoor zorgen dat deze is aangesloten en op de juiste wijze wordt gebruikt. Het gebruik van stofopvang kan stofgerelateerde gevaren beperken.

• Laat de vertrouwdheid met de door u gebruikte apparaten door het frequente gebruik ervan niet toe leiden dat u de veiligheidsprincipes negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde leiden tot ernstig letsel.

• De trillingsemissie tijdens het feitelijke gebruik van de machine kan afwijken van de opgegeven totaalwaarde en is afhankelijk van de manier waarop het gereedschap wordt gebruikt. Om zichzelf te beschermen, moeten gebruikers de nodige veiligheidsmaatregelen nemen op basis van een schatting van de blootstelling in de feitelijke

1728 - 003 - 31.10.2022gebruiksomstandigheden. Hierbij moet rekening worden gehouden met alle elementen van de bedrijfscyclus, dus niet alleen de tijd dat het gereedschap actief wordt gebruikt, maar ook de tijd dat het gereedschap is uitgeschakeld of stationair draait. Gebruik en verzorging van elektrische apparaten

• Gebruik elektrische gereedschap niet voor taken waarvoor het niet geschikt is. Gebruik het juiste elektrische apparaat voor uw toepassing. Met het juiste elektrische apparaat kunt u de taak beter en veiliger uitvoeren met de snelheid waarvoor het is ontworpen.

• Gebruik het elektrisch gereedschap niet als de aan/ uitschakelaar niet werkt. Elektrische apparaten die niet bediend kunnen worden met de schakelaar zijn gevaarlijk en moeten gerepareerd worden.

• Haal de stekker uit het stopcontact en/of verwijder het accupack (indien verwijderbaar) van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregelen verkleinen het risico op het per ongeluk starten van het elektrische apparaat.

• Berg elektrisch gereedschap dat u niet nodig hebt op buiten het bereik van kinderen en laat personen die onbekend zijn met het elektrisch gereedschap of deze instructies niet werken met het elektrisch gereedschap. Elektrische apparaten zijn gevaarlijk in handen van ongetrainde gebruikers.

• Zorg voor een deugdelijk onderhoud van elektrische gereedschappen en accessoires. Controleer op onjuiste montage of vastlopen van bewegende delen, gebroken onderdelen en andere condities die de werking van het elektrische gereedschap kunnen beïnvloeden. Als het elektrische apparaat beschadigd is, moet u het laten repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrische apparaten.

• Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijranden zullen minder gauw vastlopen en zijn eenvoudiger onder controle te houden.

• Gebruik het elektrisch gereedschap, de accessoires, gereedschapsbits en dergelijke in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en het type klus dat moet worden uitgevoerd. Als u het elektrische apparaat voor andere toepassingen gebruikt dan waarvoor het is bedoeld, kan er een gevaarlijke situatie ontstaan.

• Houd de handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Als handgrepen en grijpoppervlakken glad zijn, kan dit ervoor zorgen dat het gereedschap in onverwachte situaties niet veilig kan worden gehanteerd en bediend. Gebruik en onderhoud van gereedschap met accu

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creëren als de lader met een andere accu wordt gebruikt.

• Gebruik producten enkel met de specifiek hiervoor bedoelde accupacks. Als er andere accupacks worden gebruikt, bestaat er risico op letsel en brand.

• Als het accupack niet gebruikt wordt, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen de twee klemmen kunnen maken. Als er kortsluiting tussen de accuaansluitingen ontstaat, kunnen er brandwonden of brand ontstaan.

• Als het accupack verkeerd wordt gebruikt, kan er vloeistof uit de accu komen; zorg dat u deze niet aanraakt. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als er vloeistof in de ogen komt dient u medische hulp in te roepen. Vloeistof die uit accu's loopt, kan irritatie of brandwonden veroorzaken.

• Gebruik geen accupack of product dat beschadigd of gewijzigd is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosies of letsel.

• Stel het accupack of product niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of temperaturen hoger dan 130 °C kan een explosie veroorzaken.

• Volg alle oplaadinstructies op en laad de accu of het product niet op bij temperaturen die buiten het in de instructies gespecificeerde bereik vallen. Door onjuist opladen of opladen bij temperaturen die buiten het gespecificeerde bereik liggen, kan de accu beschadigd raken en neemt het risico op brand toe. Service

• Laat uw elektrische apparaat repareren door een gekwalificeerde monteur en gebruik uitsluitend identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

• Voer nooit onderhoud uit aan beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde dienstverleners. Gebruik altijd uw gezond verstand Het is niet mogelijk om elke mogelijke situatie te vermelden. Wees altijd voorzichtig en gebruik uw gezond verstand. Vermijd situaties die uw capaciteiten te boven gaan. Als u na het lezen van deze instructies nog vragen hebt over de bedieningsprocedures dient u een expert te raadplegen voordat u verder gaat. 1728 - 003 - 31.10.2022 121WAARSCHUWING: Sta nooit toe dat kinderen de machine gebruiken of in de buurt van de machine komen. De machine start gemakkelijk, zodat kinderen deze mogelijk kunnen starten wanneer ze niet onder volledig toezicht staan. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Koppel de accu daarom los wanneer de machine niet onder streng toezicht staat. Algemene veiligheidsinstructies WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Verwijder de accu om onbedoeld starten van de machine te voorkomen.

• Dit product kan bij onvoorzichtig of onjuist gebruik een gevaarlijk gereedschap zijn. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen.

• Gebruik het product niet als de oorspronkelijke specificatie is gewijzigd. Vervang geen onderdelen van het product zonder toestemming van de fabrikant. Gebruik alleen onderdelen die zijn goedgekeurd door de fabrikant. Onjuist onderhoud kan leiden tot letsel of de dood.

• Controleer het product vóór gebruik. Zie Controle voor het starten op pagina 119

Voordat u het product gaat bedienen op pagina 126 . Gebruik nooit een defect product. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service-instructies uit.

• Kinderen moeten onder toezicht worden gehouden om er zeker van te zijn dat ze niet met het product spelen. Laat het product nooit gebruiken door kinderen of andere personen die niet zijn opgeleid voor het gebruik of onderhoud van het product en/of de accu. De minimumleeftijd van de gebruiker kan zijn vastgelegd in plaatselijke voorschriften.

• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde personen te verhinderen.

• Bewaar het product buiten het bereik van kinderen.

• De oorspronkelijke vormgeving van het product mag in geen enkel geval worden gewijzigd zonder toestemming van de fabrikant. Gebruik altijd originele accessoires. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden. Let op: Landelijke of lokale wettelijke voorschriften kunnen van toepassing zijn op het gebruik. Volg de eventuele voorschriften op. Veiligheidsinstructies voor bediening WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik de machine niet bij slechte weersomstandigheden, vooral wanneer er een risico bestaat van blikseminslag. Zo verkleint u het gevaar dat u geraakt wordt door de bliksem.

• Inspecteer het gebied waar de machine wordt gebruikt zorgvuldig op de aanwezigheid van dieren. Dieren kunnen gewond raken wanneer u in hun nabijheid de machine gebruikt.

• Onderwerp het gebied waar de machine gebruikt gaat worden aan een grondige inspectie en verwijder alle stenen, stokken, draden, beenderen, en andere voorwerpen. Weggeslingerde objecten kunnen persoonlijk letsel veroorzaken.

• Voer voorafgaand aan gebruik altijd een visuele inspectie uit van de maaier om te controleren of de maaier en de maaikop niet zijn beschadigd. Beschadigde onderdelen verhogen het risico op letsel.

• Houd beschermkappen op hun plaats. Beschermkappen moeten in goede staat en correct gemonteerd zijn. Een beschermkap die los zit, beschadigd is of niet goed functioneert, kan leiden tot persoonlijk letsel.

• Houd alle koelluchtinlaten vrij van vuil. Geblokkeerde luchtinlaten en vuil kunnen leiden tot oververhitting of brandgevaar.

• Draag oog- en gehoorbescherming. Als u een geschikte beschermingsuitrusting draagt, neemt de kans op persoonlijk letsel af.

• Draag tijdens het gebruik van de machine altijd beschermend schoeisel met antislipzool. Gebruik de machine niet op blote voeten of terwijl u open sandalen draagt. Dit vermindert de kans op letsel aan de voeten door contact met de bewegende maaier.

• Draag tijdens het gebruik van de machine altijd een broek, waarvan de pijpen uw benen over de volledige lengte bedekken.. Contact met de bewegende maaier of maaidraad kan letsel veroorzaken.

• Houd omstanders uit de buurt tijdens het gebruik van de machine. Weggeslingerd afval kan leiden tot ernstig persoonlijk letsel.

• Gebruik de machine niet boven heuphoogte. Zo voorkomt u onbedoeld contact met de maaier en houdt u de machine in onverwachte situaties beter onder controle.

• Wees voorzichtig bij het gebruik van de machine in nat gras. U dient uitsluitend te lopen, nooit te rennen. Dit verkleint het risico op uitglijden en vallen, wat kan leiden tot persoonlijk letsel.

1728 - 003 - 31.10.2022• Gebruik de machine niet op extreem steile hellingen. Dit verkleint het risico van controleverlies, uitglijden en vallen, wat kan leiden tot persoonlijk letsel.

• Wees bij het werken op hellingen altijd zeker van uw grip, werk altijd dwars over het oppervlak van hellingen, nooit omhoog of omlaag en wees uiterst voorzichtig wanneer u van richting verandert. Dit verkleint het risico op controleverlies uitglijden en vallen, wat kan leiden tot persoonlijk letsel.

• Houd alle netsnoeren en kabels uit de buurt van het maaigebied. Netsnoeren en kabels kunnen verborgen zijn in heggen of struiken en kunnen per ongeluk worden doorgesneden of beschadigd door de maaidraad.

• Houd alle lichaamsdelen uit de buurt van de bewegende maaier of maaidraad. Verwijder geen materiaal uit de machine totdat deze is losgekoppeld van de voedingsbron. De bewegende maaier of maaidraad kan leiden tot ernstig persoonlijk letsel.

• Draag de machine van uw lichaam af en zorg ervoor dat deze uitgeschakeld is. Op de juiste manier omgaan met de machine vermindert de kans op onbedoeld contact met de bewegende maaier of maaidraad.

• Gebruik alleen vervangende maaikoppen of maaidraden die worden gespecificeerd door de fabrikant. Vervang de maaikop of maaidraad niet door messen of metalen draad. Onjuiste vervangende onderdelen kunnen controleverlies, defecten en letsel veroorzaken. Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsuitrusting. Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste uitrusting.

• Gebruik goedgekeurde gehoorbescherming. (Fig. 17)

• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril moet voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen. (Fig. 18)

• Draag indien nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting. (Fig. 19)

• Gebruik beschermende laarzen met stalen neuzen en antislipzolen. (Fig. 20)

• Gebruik kleding van stevige stof. Gebruik altijd een zware lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Gebruik geen sieraden, korte broeken of sandalen. Werk nooit met blote voeten. Bind voor de veiligheid lang haar samen tot boven schouderhoogte.

• Houd de EHBO-doos in de buurt. (Fig. 21) Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken. In dit hoofdstuk worden de veiligheidsvoorzieningen van het product beschreven, welke functie ze hebben en hoe controles en onderhoud moeten worden uitgevoerd om hun goede werking te waarborgen. Zie de instructies onder het kopje Inleiding op pagina 118 om te zien waar deze onderdelen zich bevinden op uw product. De levensduur van het product kan worden verkort en het risico op ongevallen kan toenemen wanneer het onderhoud van het product niet op de juiste manier plaatsvindt en wanneer service en/of reparaties niet vakkundig worden uitgevoerd. Indien u meer informatie nodig hebt, verzoeken wij u contact op te nemen met de dichtstbijzijnde onderhoudsdealer. WAARSCHUWING: Gebruik een product nooit wanneer de veiligheidsvoorzieningen defect zijn. De veiligheidsuitrusting van het product moet geïnspecteerd en onderhouden worden zoals beschreven in dit hoofdstuk. Als uw product een van deze controles niet doorstaat, moet u contact opnemen met uw servicewerkplaats om uw unit te laten repareren. OPGELET: Om service en reparaties aan de machine uit te voeren, moet u een speciale opleiding hebben. Dit geldt met name voor de veiligheidsuitrusting van de machine. Als de machine één van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u één van onze producten koopt, garandeert dit dat de reparaties en service door een vakman kunnen worden uitgevoerd. Als u uw machine heeft gekocht bij één van onze dealers die geen servicewerkplaats heeft, vraag hem dan waar de dichtstbijzijnde erkende werkplaats is. 1728 - 003 - 31.10.2022 123Toetsenbord controleren

1. Houd de start/stop-knop (A) ingedrukt. (Fig. 22)

a) Het product is ingeschakeld wanneer de led (B) brandt. b) Het product is uitgeschakeld wanneer de led (B) uit is.

Toetsenbord op pagina 130 als de led (B) knippert. De vergrendeling van de activeringsschakelaar controleren De vergrendeling van de activeringsschakelaar voorkomt dat het product per ongeluk wordt gestart. Wanneer u de vergrendeling (A) van de activeringsschakelaar indrukt, wordt de activeringsschakelaar (B) vrijgegeven. Als u de handgreep loslaat, bewegen de activeringsschakelaar en de vergrendeling weer terug naar hun beginposities. (Fig. 23)

1. Controleer of de activeringsschakelaar is

vergrendeld wanneer de beveiliging van de activeringsschakelaar in de beginpositie staat. (Fig. 24)

2. Druk op de activeringsschakelaar en controleer

of deze terugkeert naar de oorspronkelijke stand wanneer u deze loslaat. (Fig. 25)

3. Controleer of de activeringsschakelaar en de

vergrendeling vrij kunnen bewegen en dat de retourveer juist werkt. (Fig. 26)

4. Start het product. Zie

6. Laat de activeringsschakelaar los en zorg ervoor dat

de snijuitrusting volledig stopt. Beschermkap van de snijuitrusting controleren WAARSCHUWING: Gebruik geen snijuitrusting zonder een goedgekeurde en correct bevestigde beschermkap. Gebruik altijd de voorgeschreven beschermkap voor de snijuitrusting die u gebruikt, zie Technische gegevens op pagina 131 . Indien een verkeerde of defecte beschermkap voor de snijuitrusting wordt gemonteerd, kan dit ernstig lichamelijk letsel veroorzaken. De beschermkap van de snijuitrusting houdt objecten tegen die in de richting van de gebruiker kunnen vliegen. De beschermkap voor de snijuitrusting voorkomt ook letsel dat veroorzaakt wordt als u met de snijuitrusting in contact komt.

2. Voer een visuele controle uit op beschadigingen,

bijvoorbeeld scheuren.

3. Vervang de beschermkap van de snijuitrusting als

deze is beschadigd. Snijuitrusting Gebruik de juiste snijuitrusting en voer onderhoud uit aan de snijuitrusting voor:

• Optimale snijprestaties.

• Een verlengde levensduur van de snijuitrusting. WAARSCHUWING: Gebruik een snijuitrusting alleen samen met de door ons aanbevolen beschermkappen! Zie Technische gegevens op pagina 131 . Zie de instructies voor de snijuitrusting voor het correct invoeren van de draad en de keuze van de juiste diameter voor de trimmerdraad. WAARSCHUWING: Het gebruik van defecte snijuitrusting kan het risico op ongevallen vergroten. WAARSCHUWING: Schakel altijd de motor uit voor u aan de snijuitrusting gaat werken. Deze blijft roteren nadat u de gashendel hebt losgelaten. Controleer of de snijuitrusting volledig tot stilstand is gekomen en koppel de bougiekap los voordat u werkzaamheden gaat uitvoeren. Trimmerkop WAARSCHUWING: Zorg er altijd voor dat de trimmerdraad strak en gelijkmatig rond de trommel is gewikkeld om schadelijke trillingen te voorkomen. (Fig. 27)

• Gebruik alleen aanbevolen trimmerkoppen en trimmerdraden.

• Gebruik alleen de aanbevolen snijuitrusting.

• Kleinere machine hebben over het algemeen kleine trimmerkoppen nodig en omgekeerd.

• De lengte van de trimmerdraad is belangrijk. Een langere draad vereist een groter motorvermogen dan een korte, ook al is de diameter van de draad even groot.

• Zorg ervoor dat het mes dat op de trimmerbeschermkap zit, niet beschadigd is. Hiermee wordt de trimmerdraad op de juiste lengte gesneden.

• Om de levensduur van de trimmerdraad te verlengen, kunt u deze een paar dagen in water weken voorafgaand aan gebruik.

1728 - 003 - 31.10.2022Veiligheid bij accu's WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik alleen de accu's uit de BLi-serie en 40-B-serie. Voor meer informatie, zie Technische gegevens op pagina 131 . De accu is via software versleuteld.

• Gebruik accu's uit de BLi-serie en de 40-B-serie die uitsluitend oplaadbaar zijn als een voedingsbron voor de bijbehorende producten van Husqvarna. Gebruik de accu niet als voedingsbron voor andere apparaten, om letsel te voorkomen.

• Risico van elektrische schok. Breng de accuklemmen niet in contact met sleutels, munten, schroeven of ander metaal. Dit kan kortsluiting van de accu veroorzaken.

• Gebruik geen niet-oplaadbare accu's.

• Plaats geen voorwerpen in de luchtspleten van de accu.

• Bescherm de accu tegen direct zonlicht, warmte of open vuur. De accu kan brandwonden en/of chemische brandwonden veroorzaken.

• Bescherm de accu tegen regen en vocht.

• Houd de accu uit de buurt van magnetrons en hoge druk.

• Probeer de accu niet te demonteren of te slopen.

• Als er een accu lekt, zorg er dan voor dat de vloeistof niet in aanraking komt met uw huid of ogen. Als u in aanraking bent gekomen met de vloeistof, reinig het oppervlak dan met een ruime hoeveelheid water en zeep en raadpleeg een arts. Wrijf niet in uw ogen wanneer u vloeistof in uw ogen krijgt, maar spoel uw ogen minstens 15 minuten met water en raadpleeg een arts.

• Gebruik de accu bij temperaturen tussen -10 °C (14 °F) en 40 °C (114 °F).

• Reinig de accu of acculader nooit met water. Zie Product, accu en acculader reinigen op pagina 129

• Gebruik geen defecte of beschadigde accu.

• Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, schroeven en sieraden.

• Houd de accu buiten het bereik van kinderen. Veiligheidsvoorschriften voor acculader WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Risico van elektrische schok of kortsluiting wanneer de veiligheidsinstructies niet worden opgevolgd.

• Gebruik geen andere acculader dan die bij uw product is geleverd. Gebruik uitsluitend QC80 en 40-C80-laders wanneer u vervangende accu's uit de BLi-serie en de 40-B-serie oplaadt.

• Probeer de acculader niet te demonteren.

• Gebruik geen defecte of beschadigde acculader.

• Til de acculader niet op aan de voedingskabel. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek niet aan de voedingskabel.

• Houd alle kabels en verlengsnoeren uit de buurt van water, olie en scherpe kanten. Let op dat de kabel niet bekneld raakt tussen objecten zoals deuren, hekken en dergelijke.

• Gebruik de acculader niet in de buurt van brandbare materialen of materialen die corrosie kunnen veroorzaken. Controleer of de acculader niet is afgedekt. Haal de stekker van de acculader uit de wandcontactdoos bij rookontwikkeling of brand.

• De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu niet buiten op. Laad de accu niet op in vochtige omstandigheden.

• Gebruik de acculader alleen op plekken met een temperatuur tussen 5 °C (41 °F) en 40 °C (104 °F). Gebruik de lader in een omgeving die goed geventileerd, droog en stofvrij is.

• Plaats geen voorwerpen in de koelspleten van de acculader.

• Verbind de contacten van de acculader niet met metalen objecten, omdat dit kortsluiting in de acculader kan veroorzaken.

• Gebruik goedgekeurde stopcontacten die niet beschadigd zijn. Controleer of de kabel van de acculader niet beschadigd is. Als er verlengkabels worden gebruikt, zorg er dan voor dat deze niet beschadigd zijn.

• Laad niet-oplaadbare accu's niet op in de acculaders. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

• Verwijder de accu voordat u onderhoud of andere controles uitvoert, of het product demonteert.

• De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding zijn beschreven. Ga naar uw servicedealer voor verdergaande service- of onderhoudswerkzaamheden.

• Reinig de accu of acculader nooit met water. Sterke reinigingsmiddelen kunnen schade aan het kunststof veroorzaken.

• Als u geen onderhoud uitvoert, verkort dit de levenscyclus van het product en vergroot het risico op ongevallen.

• Voor alle service en reparaties is speciale training vereist, vooral voor de veiligheidsvoorzieningen op het product. Als niet alle controles in deze bedieningshandleiding een goed resultaat geven 1728 - 003 - 31.10.2022 125nadat u onderhoud hebt uitgevoerd, ga dan naar uw servicedealer. Wij garanderen dat u daar professionele reparaties en service voor uw product krijgt.

• Gebruik alleen originele reserveonderdelen. Montage Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert. De trimmerbeschermkap bevestigen

1. Plaats de trimmerbeschermkap tegen het motorhuis.

2. Steek de bout door de wielmotorkast en de

1. Draai aan de uitgaande as totdat het gat in de

meenemer op één lijn ligt met de opening in het tandwielhuis.

2. Breng de borgpen aan in de opening om de steel te

1. Bevestig de ronde handgreep aan de steel. (Fig. 31)

2. Schuif het afstandsstuk in de sleuf in het

3. Monteer de schroef en de knop. Draai niet te vast

4. Stel de ronde handgreep af in een geschikte positie.

Zie De ronde handgreep afstellen op pagina 127

1. Lijn het driehoeksymbool (A) op de steel uit met het

driehoeksymbool (B) op de steelkoppeling. (Fig. 32)

2. Duw de steel in de steelkoppeling (C). (Fig. 33)

3. Schuif de koppelingshuls (D) naar de steelkoppeling

1. Installeer de plantbeschermer in de gaten in het

2. Controleer of de plantbeschermer vrij naar voren en

naar achteren kan bewegen. (Fig. 36) De acculader (40-C80) aan de wand bevestigen OPGELET: Gebruik geen elektrische schroevendraaier om de acculader aan de wand te bevestigen. Een elektrische schroevendraaier kan de acculader beschadigen.

1. Bevestig de acculader met de 2 schroeven (B) aan

de wand. Gebruik wandpluggen (A) indien nodig. (Fig. 37)

2. Plaats de 2 schroefgatpluggen (C).

3. Sluit de voedingskabel aan op de acculader en een

stopcontact. Werking Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt. Voordat u het product gaat bedienen

• Bekijk het werkgebied zodat u weet welk type terrein het is. Bekijk de helling van de ondergrond en of er obstakels zijn zoals stenen, takken en greppels.

• Voer een algemene inspectie van het product uit.

• Voer de veiligheidsinspecties, onderhoud en servicebeurten uit die in deze handleiding worden aangegeven.

• Controleer de motor op vuil en barsten. Gebruik een borstel om gras en bladeren van de motor te verwijderen. Gebruik indien nodig handschoenen.

• Controleer de trimmerkop en de beschermkap voor de snijuitrusting op beschadigingen of scheuren. Vervang de trimmerkop en de beschermkap voor de snijuitrusting als ze geraakt zijn of scheuren hebben.

• Controleer of alle moeren en schroeven goed zijn vastgedraaid.

• Zorg voordat u het product start dat alle afschermingen en beschermkappen, handgrepen 126 1728 - 003 - 31.10.2022en de snijuitrusting correct zijn aangebracht en onbeschadigd zijn. Accu WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u de accu gebruikt. Zorg er ook voor dat u de bedieningshandleiding bij de accu en de acculader hebt gelezen en begrepen. Houd de accu en de acculader in de correcte omgevingstemperaturen. Omgevingstemperatuur Accu gebruiken 5 °C-40 °C / 41 °F-104 °F Accu laden 5 °C-40 °C / 41 °F-104 °F Accustatus Het display toont de laadstatus en geeft aan of er problemen zijn met de accu. (Fig. 38) Led-indicator Accustatus (laadstatus) BLi10 40-B70 4 leds branden N.v.t. De accu is 76% - 100% opgela- den. 3 leds branden De accu is 76% - 100% opgeladen. De accu is 51% - 75% opgeladen. 2 leds branden De accu is 51% - 75% opgeladen. De accu is 26% - 50% opgeladen. 1 led brandt De accu is 26% - 50% opgeladen. De accu is 6% - 25% opgeladen. 1 led knippert De accu is 0% - 25% opgeladen. De accu is 0% - 5% opgeladen. De accu opladen Laad de accu op als u deze voor de eerste keer gebruikt. Een nieuwe accu is slechts 30% opgeladen. OPGELET: Sluit de acculader aan op een stopcontact waarvan de spanning en frequentie overeenkomen met de specificaties op het productplaatje. De accu wordt niet opgeladen als de temperatuur van de accu hoger is dan 50 °C/122 °F.

1. Sluit de voedingskabel aan op de acculader.

2. Sluit de acculader aan op een geaard stopcontact.

De oplaadled knippert 1 keer. (Fig. 39)

3. Sluit de accu aan op de acculader. De oplaadled

gaat branden. Laad de accu max. 24 uur op. (Fig. 40)

4. Druk op de accu-indicatieknop, wanneer alle led-

indicatielampjes branden, is de accu volledig geladen.

5. Haal de stekker uit het stopcontact om de acculader

van het stopcontact los te koppelen. Trek niet aan de voedingskabel.

6. Haal de accu uit de acculader.

De accu aansluiten op het product WAARSCHUWING: Gebruik uitsluitend de originele Husqvarna-accu voor het product.

1. Laad de accu volledig op.

2. Druk de accu in de accuhouder van het product. De

accu is in positie vergrendeld als u een klik hoort. (Fig. 41) OPGELET: Als u de accu niet eenvoudig in de accuhouder kunt plaatsen, is de batterij niet correct geïnstalleerd. Dit kan schade aan het product veroorzaken. Product starten

1. Houd de start-/stopknop ingedrukt totdat de groene

led gaat branden. (Fig. 42)

2. Druk de vergrendeling van de activeringsschakelaar

en de activeringsschakelaar in. De snijuitrusting begint te draaien. De ronde handgreep afstellen

1. Draai de knop los en stel de ronde handgreep af op

een geschikte positie. (Fig. 43) 1728 - 003 - 31.10.2022 127Let op: Zorg ervoor dat u de ronde handgreep niet op de waarschuwingsstickers op de deelbare steel bevestigt.

2. Draai de knop vast.

Automatische uitschakelfunctie Het product heeft een uitschakelfunctie die het product stopt als het product niet wordt gebruikt. De groene led voor start/stop-indicatie gaat uit en het product stopt na 180 seconden. Het product gebruiken Gras trimmen

1. Houd de trimmerkop vlak boven de grond en schuin.

Druk de grastrimmerdraad niet in het gras. (Fig. 44)

2. Verkort de lengte van de trimmerdraad met 9-11 cm/

3,5-4,3 inch. Gras maaien

1. Zorg dat de trimmerdraad parallel loopt aan de grond

wanneer u gaat maaien. (Fig. 45)

2. Duw de trimmerkop niet op de grond. Dit kan schade

aan het product veroorzaken.

3. Gebruik de maximale snelheid. (Fig. 46)

Gras vegen De luchtstroom van de roterende trimmerdraad kan worden gebruikt om maaisel uit een gebied te verwijderen.

1. Houd de trimmerkop met de trimmerdraad parallel

aan de grond en boven de grond.

3. Beweeg de trimmerkop van de ene naar de andere

kant en veeg het gras. WAARSCHUWING: Reinig de kap van de trimmerkop altijd wanneer u een nieuwe trimmerdraad monteert, om onbalans en trillingen in de hendels te voorkomen. Controleer ook de andere onderdelen van de trimmerkop en reinig deze indien nodig. De trimmerkop draaien Met de knop voor draaien en kanten knippen op het product kan de gebruiker de trimmerkop draaien. Dit maakt het eenvoudiger om te trimmen naast voetpaden en opritten. (Fig. 47)

positie te vergrendelen. De gazonrand maaien Zorg dat de grastrimmerdraad loodrecht richting de bodem wijst. Zie De trimmerkop draaien op pagina 128

• Laat de trimmerkop de bodem niet raken. De bodem en de trimmerkop kunnen hierdoor beschadigd raken.

• Gebruik vol vermogen.

• Zorg ervoor dat het getrimde materiaal uitgeworpen wordt op een gebied dat al eerder is gemaaid. Product stoppen

1. Laat de activeringsschakelaar en de vergrendeling

van de activeringsschakelaar los.

2. Druk op de start/stop-knop totdat de groene led uit

3. Druk op de ontgrendelknoppen op de accu en

verwijder de accu uit het product. (Fig. 49) Trimmerdraad vervangen Zie de laatste pagina van deze bedieningshandleiding. Onderhoud Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u onderhoud aan het product gaat uitvoeren. Onderhoudsschema WAARSCHUWING: Verwijder de accu voordat u onderhoud uitvoert. Hieronder volgt een lijst van het onderhoud dat u aan het product moet uitvoeren. Zie Onderhoud op pagina

voor meer informatie. 128 1728 - 003 - 31.10.2022Onderhoud Voordat u begint Verwijder na elk gebruik het achterblijvend gras met een zachte borstel. Gebruik geen water.

Controleer of de Auto off-functie het product na 180 seconden uitschakelt. X Zorg ervoor dat de luchtventilatieopeningen niet geblokkeerd zijn. Gebruik een zachte borstel om de gaten schoon te maken. (Fig. 50)

Reinig de externe onderdelen van het product met een droge doek. Gebruik geen water.

Controleer of de start/stop-knop correct werkt en niet beschadigd is. X Controleer of de voedingsschakelaar en de vergrendeling van de voedingsschakelaar correct werken vanuit veiligheidsoogpunt.

Controleer of alle bedieningselementen werken en niet zijn beschadigd. X Houd de handgrepen droog, schoon en vrij van olie en vet. X Zorg ervoor dat de trimmerkop niet beschadigd is. Vervang indien beschadigd. X Zorg ervoor dat de trimmerbeschermkap niet beschadigd is dat deze stevig aan het product bevestigd is. Vervang indien beschadigd.

Zorg ervoor dat de plantbeschermer kan worden ingeklapt en in zijn posities kan worden vastgezet.

Controleer of de ontgrendelknoppen op de accu werken en de accu in het product vergrendelen.

Controleer of de acculader niet beschadigd is en goed functioneert. X Controleer of de accu niet beschadigd is. X Zorg ervoor dat de accu is opgeladen. X Controleer of de acculader niet beschadigd is. X Controleer de verbindingen tussen de accu en het product. Controleer de verbinding tussen de accu en de acculader.

1. Controleer de accu op beschadigingen, bijvoorbeeld

bijvoorbeeld scheuren.

3. Controleer of de aansluitkabel van de acculader niet

beschadigd of gescheurd is. Product, accu en acculader reinigen

1. Reinig het product met een droge doek na gebruik.

2. Reinig de accu en acculader met een droge doek.

Houd de accugeleiderails schoon.

3. Zorg ervoor dat de aansluitingen van de accu en

de acculader schoon zijn voor dat de accu in de acculader of het product wordt geplaatst. De trimmerkop controleren en vervangen

2. Trek de trechter voor de trimmerdraad naar buiten.

1728 - 003 - 31.10.2022 129Probleemoplossing Toetsenbord Probleem Mogelijke fouten Mogelijke oplossingen De led knippert continu. Lage spanning. Laad de accu op. Het product start niet. Druk op de activeringsschakelaar en druk tegelijkertijd op de startknop. Laat de activeringsschakelaar los en stop het product. De led knippert steeds 3 keer. Te hoge stroomsterkte. Laat de startschakelaar los en start het product opnieuw. De led knippert steeds 5 keer. Temperatuurafwijking. Laat het product afkoelen. De led knippert steeds 7 keer. Logische fout. Laat de startschakelaar los en start het product opnieuw. Accu Led-display Mogelijke fouten Mogelijke actie De groene led knippert. Lage accuspanning. Laad de accu op. De fout-led knippert. Temperatuurafwijking. Gebruik de accu bij temperaturen tussen -10°C (14°F) en 40°C (104°F). Spanning te hoog. Controleer of de netspanning overeenkomt met de spanning die is aangegeven op het typeplaatje op het product. Haal de accu uit de acculader. De fout-led brandt. Celverschil te groot (1 V). Neem contact op met uw servicedealer. Acculader Probleem Mogelijke fouten Mogelijke oplossing De oplaadled is rood. Permanente acculaderfout. Neem contact op met uw dealer. De oplaadled knippert groen. Temperatuurafwijking, de ac- cu is te koud of te heet om te gebruiken of op te laden. Laat de accu afkoelen of warm worden. Als de accu de juiste temperatuur heeft, kan deze weer worden gebruikt of opgeladen. Gebruik de acculader bij om- gevingstemperaturen tussen 5 °C en 40 °C. De oplaadled knippert rood. Defecte accu. Neem contact op met uw dealer. 130 1728 - 003 - 31.10.2022Vervoer, opslag en verwerking Transport en opslag

• De meegeleverde Li-ion-accu's voldoen aan de wettelijke vereisten voor gevaarlijke goederen.

• Neem de bijzondere voorschriften op de verpakking en labels voor commercieel transport in acht. Dit geldt ook voor derden en expediteurs.

• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.

• Breng tape aan op blootliggende aansluitingen wanneer u de accu in een pakket plaatst. Plaats de accu strak in het pakket om beweging te voorkomen.

• Verwijder de accu bij opslag of vervoer.

• Plaats de accu en de acculader in een droge, vocht- en vorstvrije ruimte.

• Bewaar de accu niet op plaatsen waar statische elektriciteit aanwezig is. Bewaar de accu niet in een metalen doos.

• Bewaar de accu op een plaats met een temperatuur tussen 5 °C en 25 °C en niet in direct zonlicht.

• Bewaar de acculader op een plaats met een temperatuur tussen 5 °C en 45 °C en niet in direct zonlicht.

• Gebruik de acculader alleen als de omgevingstemperatuur tussen 5 °C en 40 °C ligt.

• Laad de accu op tussen de 30% en 50% voorafgaand aan langdurige opslag.

• Berg de acculader op in een ruimte die afgesloten en droog is.

• Bewaar de accu niet in de buurt van de acculader. Laat kinderen en andere onbevoegde personen niet aan de apparatuur komen. Bewaar de apparatuur in een ruimte die u kunt afsluiten.

• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langere tijd opslaat.

• Gebruik de transportbescherming op het product om letsel bij personen of schade aan het product tijdens vervoer en opslag te voorkomen.

• Bevestig het product stevig tijdens vervoer. Accu, acculader en product afvoeren Symbolen op het product of op de verpakking van het product geven aan dat dit product geen huishoudelijk afval is. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. Dit voorkomt vervuiling van het milieu en letsel bij personen. Neem contact op met uw lokale autoriteiten, afvalverwerkingsbedrijf of dealer voor meer informatie over het recyclen van uw product. Technische gegevens Technische gegevens 110iL Motor Motortype PMDC Toerental van uitgaande as, tpm 6500 Maaibreedte, mm 300 Gewicht Gewicht zonder accu, kg 3,2 Geluidsemissies

Geluidsvermogensniveau, gemeten dB (A) voor grastrimmer 84,7 Geluidsvermogensniveau, gemeten dB (A) voor gazonrandmaaier 87,6

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG. Het verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook spreiding in het meetresultaat omvat en de verschillen tussen de verschillende machines van hetzelfde model conform Richtlijn 2000/14/EG. 1728 - 003 - 31.10.2022 131110iL Geluidsvermogensniveau, gegarandeerd L

Equivalent geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens EN ISO 50636-2-91, dB (A) voor grastrimmer: 73,4 Equivalent geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens EN ISO 50636-2-91, dB (A) voor gazonrandmaaier: 72,9 Trillingsniveau

Voorzien van trimmerkop (origineel), voor/achter van grastrimmer. 1,365 / 1,051 Trillingsniveaus bij handgrepen, gemeten in overeenstemming met EN50636-2-91, m/s

Voorzien van trimmerkop (origineel), voor/achter van gazonrandmaaier. 0,873 / 0,789 Goedgekeurde accu's voor het product Accu BLi10 40-B70 Type Lithium-ion Lithium-ion Accucapaciteit, Ah Raadpleeg het plaatje met de accugegevens Raadpleeg het plaatje met de accugegevens Raadpleeg het plaatje met de accugegevens Nominale spanning, V 36 36,5 36 Gewicht, lb/kg 0,7 0,7 0,8 Goedgekeurde acculaders voor het product Acculader QC80 40-C80 Netspanning, V 100-240 100-240 Frequentie, Hz 50-60 50-60 Vermogen, W 100 72 Uitgangsspanning, V d.c./ Ampère, A 36/2 43/1,6

De gerapporteerde gegevens voor een vergelijkbaar geluidsdrukniveau voor de machine vertonen een typi- sche statistische spreiding (standaardafwijking) van 2,5 dB(A).

De gerapporteerde gegevens voor een trillingsniveau vertonen een typische statistische spreiding (standaard- afwijking) van 1,5 m/s

132 1728 - 003 - 31.10.2022Accessoires Goedgekeurde accessoires Goedgekeurde accessoires Type Beschermkap voor de snijuitrusting, artikelnr. Trimmerkop A15B M6 (Ø 1,6 mm draad) 534 98 40-01 1728 - 003 - 31.10.2022 133Verklaring van overeenstemming EU-verklaring van overeenstemming Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaren onder onze alleenverantwoordelijkheid dat het product: Beschrijving Accugrastrimmer/Gazonrandmaaier Merk Husqvarna Type / model 110iL Identificatie Serienummers vanaf 2022 en verder volledig voldoet aan de volgende EU-richtlijnen en -regelgeving: Richtlijn/Verordening Beschrijving 2006/42/EG "betreffende machines" 2014/30/EU "betreffende elektromagnetische compatibiliteit" 2000/14/EG "betreffende de geluidsemissies in het milieu" 2011/65/EU "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektro- nische apparatuur" en dat de volgende normen en/of technische specificaties zijn toegepast: EN 60335-1:2012+A11:2014+A13:2017+A14:2019+A1:2019 +A2:2019, EN 50636-2-91:2014, EN IEC 63000:2018, EN 55014-1:2017+A11; EN 55014-2:2015. Aangemelde instantie: 0197 TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg, Germany , is gecertificeerd conform Richtlijn 2000/14/EG van de Raad, beoordelingsprocedure voor conformiteit: Bijlage VI. Voor informatie over geluidsemissie, zie Technische gegevens op pagina 131

4. Iedarbiniet ierīci. Skatiet:
