NÁVOD K OBSLUZE 110iL HUSQVARNA

CS Návod k použití 233-248

SK Návod na obsluhu 249-264

(Pav. 12) Nuolatiné srové.

Odstraňování problémů.... 244

Přeprava, skladování a likvidace.... 245

Technické údaje....245

Příslušenství.... 247

Prohlášení o shodě....248

Příloha 467

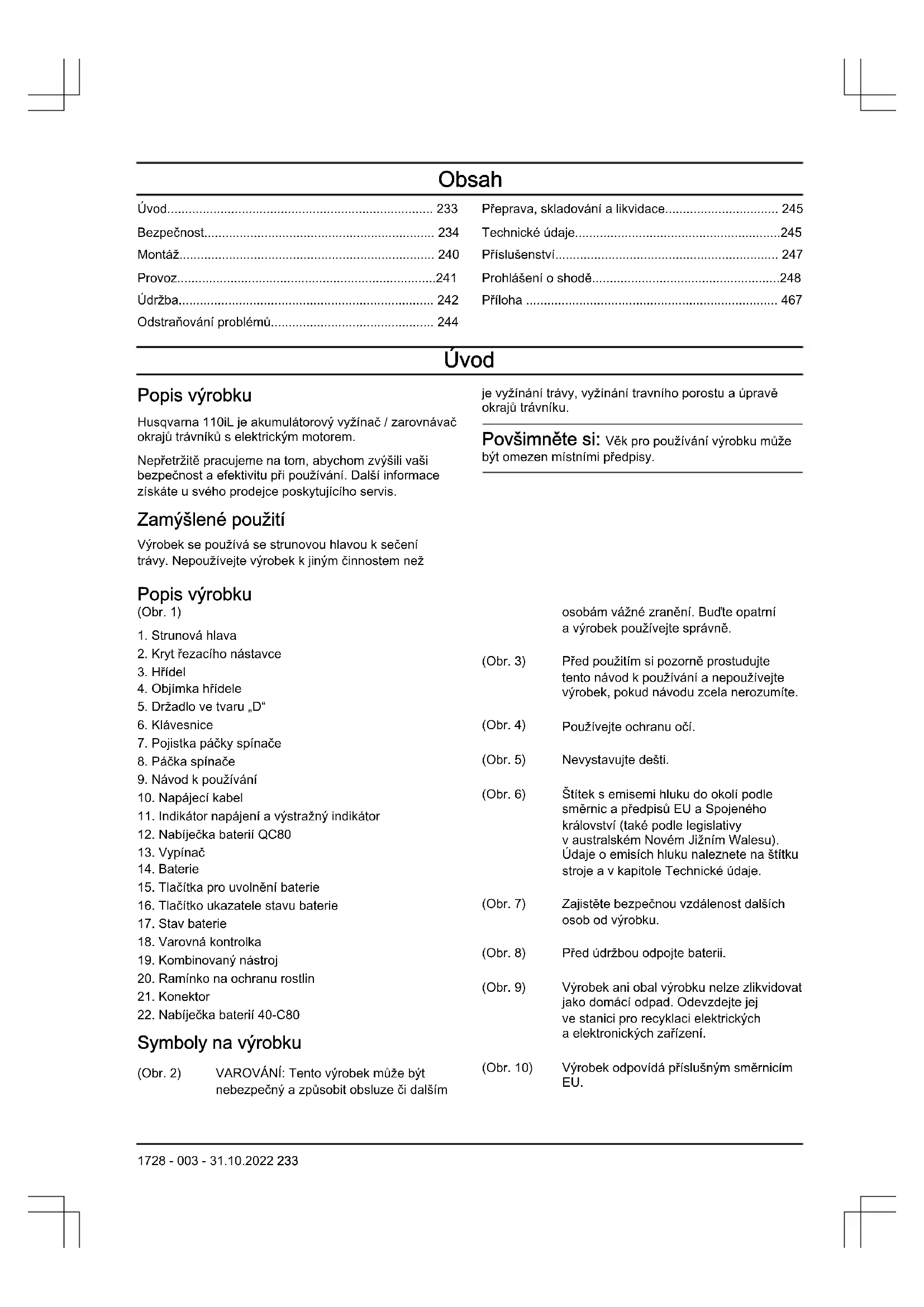

Úvod

Popis výrobku

Husqvarna 110iL je akumulátorový vyžínač / zarovnávač okrajů trávníku s elektrickým motorem.

Nepřetržitě pracujeme na tom, abychom zvýšili vaši bezpečnost a efektivitu při používání. Další informace získáte u svého prodejce poskytujícího servis.

je vyžínání trávy, vyžínání travního porostu a úpravě okrajů trávníku.

Povšimněte si: Věk pro používání výrobku může být omezen místními předpisy.

Zamýšlené použití

Výrobek se používá se strunovou hlavou k sečení trávy. Nepoužívejte výrobek k jiným činnostem než

Popis výrobku

(Obr. 1)

1. Strunová hlava

2. Kryt řezacího nástavce

3. Hřídel

4. Objímka hřídele

5. Držadlo ve tvaru „D“

6. Klávesnice

7. Pojistka páčky spínače

8. Páčka spínače

9. Návod k používání

10. Napájecí kabel

11. Indikátor napájení a výstražný indikátor

12. Nabiječka baterii QC80

13. Vypínač

14. Baterie

15. Tlačítka pro uvolnění baterie

16. Tlačítko ukazatele stavu baterie

17. Stav baterie

18. Varovná kontrolka

19. Kombinovaný nástroj

20. Ramínko na ochranu rostlin

21. Konektor

22. Nabiječka baterií 40-C80

Symboly na výrobku

(Obr. 2) VAROVÁNÍ: Tento výrobek může být nebezpečný a způsobit obsluze či dalším

osobám vážné zranění. Budte opatrní a výrobek používejte správně.

(Obr. 3) Před použitím si pozorně prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte.

(Obr. 4) Používejte ochranu očí.

(Obr. 5) Nevystavujte dešti.

(Obr. 6) Štítek s emisemi hluku do okolí podle směrnic a předpisů EU a Spojeného království (také podle legislativy v australském Novém Jižním Walesu). Údaje o emisích hluku naleznete na štítku stroje a v kapitole Technické údaje.

(Obr. 7) Zajistěte bezpečnou vzdálenost dalších osob od výrobku.

(Obr. 8) Před údržbou odpojte baterii.

(Obr. 9) Výrobek ani obal výrobku nelze zlikvidovat jako domácí odpad. Odevzdejte jej ve stanici pro recyklaci elektrických a elektronických zařízení.

(Obr. 10) Výrobek odpovídá příslušným směrnicím EU.

(Obr. 11) Výrobek vyhovuje platným předpisům Spojeného království.

(Obr. 12) Stejnosměrný proud.

yyyywwxxxxx Typový štítek s výrobním

číslem nebo natištěné číslo. yyyy znamená rok výroby a ww znamená týden výroby.

Symboly na baterii nebo na nabíječce baterií

Odevzdejte výrobek ve stani- ci pro recyklaci elektrických a elektronických zařízení. (Platí pouze pro Evropu)

(Obr. 13) Transformátor se zabezpečením proti selhání.

(Obr. 14) Nabíječku baterií používejte a skladujte pouze ve vnitřních prostorech.

(Obr. 15) Dvojitá izolace.

Odpovědnost za výrobek

Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.
• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.
• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.
• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Výrobce

Husqvarna AB

SE-561 82, Huskvarna, Sweden

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní výstrahy pro elektrické nářadí

VÝSTRAHA: Pozorně si přečtěte všechna bezpečnostní upozornění a pokyny. Při nedodržení upozornění a pokynů může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění.

Povšimněte si: Uložte si veškerá upozornění a pokyny pro použití v budoucnu. Termín „elektrický nástroj“ v upozorněních označuje bud nástroj napájený ze sitě (kabelem), nebo napájený baterií (bezdrátový).

Kontrola před startem

• Aby nemohlo dojít k nechtěnému spuštění výrobku, vždy vyjímejte baterii. Před údržbou výrobku vždy vyjměte baterii.
• Před použitím výrobku a po každém nárazu zkontrolujte, zda nevykazuje známky opotřebení a v případě potřeby provedte nutné opravy.
• Zkontrolujte pracovní prostor. Odstraňte veškeré volné předměty, jako jsou kameny, střepy, hřebíky, ocelové dráty, šňůry apod., které by mohly být odmrštěny nebo zachyceny sekacím zařízení nebo krytem sekacího zařízení.
• Zkontrolujte, zda není znečištený motor, nebo zda na něm nejsou nějaké praskliny. Pomocí kartáče z motoru očistěte trávu a listí. V případě potřeby použijte rukavice.
• Zkontrolujte, zda je žací hlavice zcela připojená k vyžinači.
• Zkontrolujte, zda je výrobek v perfektním provozním stavu. Zkontrolujte, zda jsou všechny matice a šrouby dotažené.
• Zkontrolujte strunovou hlavu a kryt vyžínače, zda nejsou poškozeny nebo nemají trhlinky. Vyměňte strunovou hlavu nebo kryt vyžínače, bylyli vystaveny úderu nebo mají-li trhlinky. Vždy

používejte doporučený kryt pro řezací nástavec, který používáte. Viz kapitolu Technické údaje.

• Uživatel výrobku je povinen dohlédnout na to, aby se během práce nevyskytovaly v okruhu 15 metrů žádné osoby a zvířata. Pokud na stejném pracovišti pracuje více uživatelů, musí být udržována bezpečnostní vzdálenost nejméně 15 metrů.
• Před použitím důkladně zkontrolujte celý výrobek. Viz plán údržby.
• Použití může být upraveno národními nebo místními předpisy. Dodržujte příslušné předpisy.

Bezpečnost pracovního prostoru

• Udržujte pracovní prostor čistý a dobře osvětlený. Přeplněné či tmavé prostory nahrávají nehodám.
• Nepoužívejte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů či prachu. Elektrické nástroje vytvářejí jiskry, které mohou zapálit prach nebo výpary.
• Při práci s elektrickým nástrojem musí být děti i okolostojící osoby v dostatečné vzdálenosti. Rozptýlení může způsobit, že ztratíte kontrolu nad nástrojem.

Bezpečnost při používání el. energie

• Zástrčky elektrických nástrojů musí odpovídat elektrické zásuvce. Nikdy zásuvku žádným způsobem neupravujte. U uzemněných elektrických nástrojů nepoužívejte žádné adaptéry. Původní zástrčky a odpovídající zásuvky snižují nebezpečí úrazu elektrickým proudem.
• Zabraňte tělesnému kontaktu s uzemněnými povrchy, např. trubkami, radiátory, sporáky a chladničkami. Pokud je lidské tělo uzemněno, hrozí větší nebezpečí úrazu el. proudem.
• Nevystavujte elektrické nástroje dešti nebo působení vlhkosti. Pokud do elektrického nástroje vnikne voda, zvyšuje se nebezpečí úrazu elektrickým proudem.
• Nezacházejte hrubě s napájecím kabelem. Nikdy elektrický nástroj nenoste za kabel. Za kabel netahejte a neodpojujte nástroj od sítě taháním za kabel. Nevystavujte napájecí kabel působení tepla, oleje, nepoškodťe ho ostrými hranami nebo pohyblivými částmi. Poškozený nebo ohnutý kabel zvyšuje nebezpečí úrazu elektrickým proudem.
• Při používání elektrického nástroje venku použijte prodlužovací kabel určený pro venkovní použití. Použití kabelu určeného pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.
• Pokud je nezbytné pracovat s el. nástrojem ve vlhkém prostředí, použijte zdroj s proudovým chráničem. Použití proudového chrániče snižuje nebezpečí úrazu elektrickým proudem.

Osobní bezpečnost

- Při práci s elektrickým nástrojem dávejte pozor, sledujte, co děláte a používejte zdravý rozum. Nepracujte s elektrickým nástrojem, pokud jste unaveni nebo jste pod vlivem drog, alkoholu či

léků. Při práci s elektrickým nástrojem stačí okamžik nepozornosti a následkem může být vážný úraz.

- Používejte osobní ochranné pomůcky. Vždy používejte ochranu zraku. Ochranné vybavení, např. protiprachová maska, neklouzavá ochranná obuv, přilba nebo ochrana sluchu, použité správným způsobem snižují nebezpečí úrazu.

- Zabraňte náhodnému spuštění. Před připojením k el. napájení nebo vložením baterií, zvednutím nebo nošením nástroje se přesvědčte, že je vypínač v poloze vypnuto. Přenášením elektrických nástrojů s prstem na spoušti nebo zapnutých elektrických nástrojů nahráváte nehodám.

- Před zapnutím el. nástroje vyjměte jakýkoli seřizovací klíč nebo klíč na matice. Klíč ponechaný na rotující části el. nástroje může způsobit úraz.

- Nenatahujte se príliš daleko. Neustále pevně stůjte a držte rovnováhu. Budete tak mít lepší kontrolu nad nástrojem v neočekávaných situacích.

- Noste vhodný oděv. Nenoste volné oblečení ani šperky. Udržujte vlasy a oděv mimo dosah pohyblivých částí. Pohyblivé části mohou zachytit volný oděv, šperky nebo dlouhé vlasy.

- Pokud jsou zařízení přizpůsobena pro připojení odsávačů a lapačů prachu, musí být připojeny a správně použity. Použitím lapačů prachu snižujete rizika spojená s výskytem prachu.

- Nedovolte, aby rutina nabytá častým používáním nástrojů způsobila, že začnete být neopatrní a budete ignorovat bezpečnostní zásady při zacházení s nástrojem. Neopatrný úkon může způsobit vážné zranění ve zlomku sekundy.

- Emise vibrací během skutečného používání elektrického nástroje se mohou lišit od deklarované celkové hodnoty podle způsobu použití nástroje. Uživatelé musí podniknout bezpečnostní opatření, která je ochrání, založená na odhadu rizik při skutečných podmínkách během používání (musí vzít v úvahu všechny části provozního cyklu, kromě zapínání např. také vypínání a běh stroje ve volnoběžných otáčkách).

Použití elektrických nástrojů a péče o ně

• Při práci s elektrickými nástroji nepoužívejte násilí. Používejte správný elektrický nástroj pro danou aplikaci. Správný elektrický nástroj vykoná práci lépe a bezpečněji rychlostí, pro kterou byl navržen.
• Nepoužívejte el. nástroj, pokud nefunguje vypínač pro zapnutí a vypnutí. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a musí se opravit.
• Před jakýmkoli nastavováním, výměnou příslušenství nebo uložením elektrického nástroje odpojte zástrčku od napájení nebo vytáhněte z nástroje baterie, pokud je to možné. Takováto preventivní bezpečnostní opatření snižují riziko náhodného spuštění el. nástroje.
• Nepoužívané el. nástroje ukládejte mimo dosah dětí a nedovolte, aby s nástrojem pracovaly osoby, které ho dobře neznají nebo si nepřečetly tento návod

k použití nástroje. Elektrické nástroje jsou v rukou neproškolených uživatelů nebezpečné.

• Udržujte elektrické nástroje a příslušenství. Kontrolujte chybné zarovnání nebo spojení pohyblivých částí, rozbití jakýchkoli částí nebo jiné stavy, které mohou ovlivnit provoz elektrického nástroje. Pokud je elektrický nástroj poškozen, nechte ho opravit. Mnohé nehody jsou způsobeny špatnou údržbou elektrických nástrojů.
• Udržujte řezací nástroje ostré a čisté. Správně udržované řezací nástroje s ostrým ostřím jsou méně náchylné k „zakousnutí“ a snadněji se ovládají.
• Používejte elektrický nástroj, příslušenství a vsazené nože podle těchto pokynů. V úvahu je třeba brát pracovní podmínky a prováděnou práci. Použitím elektrického nástroje k jinému účelu, než pro který je určen, může mít za následek vznik nebezpečné situace.
• Rukojeti a uchopovací plochy udržujte suché, čisté a bez zbytků oleje a maziva. Kluzké rukojeti a uchopovací plochy neumožňují bezpečné ovládání a v neočekávaných situacích může dojít ke ztrátě kontroly.

Použití nástrojů napájených z baterie a péče o ně

• Baterii dobíjejte pouze nabíječkou specifikovanou výrobcem. Použití nabíječky vhodné pro jeden typ baterie může pro jiný typ baterie představovat nebezpečí vzniku požáru.
• Výrobky používejte pouze s příslušnými speciálními bateriovými moduly. Při použití jakékoli jiné baterie hrozí riziko úrazu a požáru.
• Když baterii nepoužíváte, udržujte ji stranou od kovových předmětů, např. kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly spojit kontakty baterie. Při zkratování kontaktů baterie může dojít k popáleninám nebo k požáru.
  • V nevhodných podmínkách může dojít k vytečení kapaliny z baterie; vyvarujte se kontaktu s kapalinou. Pokud dojde k náhodnému kontaktu, opláchněte postižené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Kapalina vyteklá z baterie může způsobit podráždění nebo popáleniny.
• Nepoužívejte poškozenou nebo upravenou baterii nebo výrobek. Poškozené nebo upravené baterie mohou vykazovat neočekávané chování vedoucí k požáru, výbuchu nebo nebezpečí poranění.
• Nevystavuje baterii ani nástroj ohni a nadměrným teplotám. Vystavení ohni a teplotám nad 130 °C / 265°F může způsobit explozi.
• Dodržujte veškeré pokyny k nabíjení a nenabíjejte baterii ani nástroj mimo rozsah teplot uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může mít za následek poškození baterie a zvýšené nebezpečí požáru.

Servis

• Servis elektrického nástroje smí provádět pouze kvalifikovaná osoba za použití identických náhradních součástek. Tím bude zajištěna bezpečnost elektrického nástroje.
• Nikdy neprovádějte servis poškozených baterií. Servis baterií smí provádět pouze výrobce nebo autorizovaný servis.

Vždy používejte zdravý rozum

Není možné zmínit všechny představitelné situace, se kterými se můžete setkat. Budťe stále opatrní a používejte zdravý rozum. Vyhněte se všem situacím, o kterých se domníváte, že jsou nad vaše možnosti. Pokud si ani po přečtení tohoto návodu nebudete jisti, jak stroj správně používat, než budete pokračovat v práci, obrat’te se na odborníka.

VÝSTRAHA: Nenechte nikdy děti používat stroj nebo se zdržovat v jeho blízkosti. Jelikož lze zařízení snadno spustit, mohou jej spustit i děti, pokud nejsou celou dobu pod dozorem. Tím může dojít k nebezpečí vážného úrazu. Proto ze zařízení v době, kdy není plně pod dozorem, vždy vyjímejte baterii.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Aby nemohlo dojít k nechtěnému spuštění výrobku, vyjměte baterii.
• Při neopatrném nebo nesprávném použití se stává tento výrobek velmi nebezpečným nástrojem. Tento výrobek může způsobit obsluze a dalším osobám vážné zranění.
• Pokud se změní původní specifikace výrobku, nepoužívejte ho. Bez schválení výrobcem neměňte žádné součásti výrobku. Používejte výhradně součásti schválené výrobcem. Nesprávná údržba může mít za následek zranění nebo smrt.
• Před použitím výrobek zkontrolujte. Viz Kontrola před startem na strani 234 a Před použitím výrobku na strani 241. Nepoužívejte vadný výrobek. Dodržujte pokyny pro kontrolu, údržbu a servis popsané v této příručce.
• Děti by měly být pod dozorem, aby si s výrobkem nehrály. Výrobek ani baterii nikdy nedovolte používat dětem nebo osobám, které nejsou k jejich používání vyškoleny. Věk obsluhy může být upraven místními zákony.
• Skladujte výrobek na uzamčeném místě, aby se zamezilo přístupů dětí a neoprávněných osob.
  • Výrobek uchovávejte mimo dosah dětí.

- Konstrukce produktu nesmí být za žádných okolností upravována bez svolení výrobce. Vždy používejte originální příslušenství. Nepovolené úpravy nebo příslušenství mohou vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob.

Povšimněte si: Použití může být upraveno národními nebo místními předpisy. Dodržujte příslušné předpisy.

Bezpečnostní pokyny pro provoz

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Stroj nepoužívejte při špatném počasí, zvlášť pokud hrozí riziko blesku. Snížíte tak riziko zasažení bleskem.
• Důkladně zkontrolujte, zda se v prostoru, kde chcete stroj používat, nenachází žádná zvířata. Během provozu může dojít ke zranění divoké zvěře.
• Důkladně zkontrolujte prostor, kde chcete stroj používat, a odstraňte kameny, klacky, dráty, kosti a další předměty. Odmrštěné předměty mohou způsobit zranění.
• Před použitím stroj vždy pečlivě prohlédněte a zkontrolujte, zda není poškozen zastřihovač nebo žací ústrojí. Poškozené součásti zvyšují riziko poranění.
• Ochranné kryty stroje musí být vždy připevněny. Ochranné kryty musí být v pořádku a správně připevněny. Pokud je ochranný kryt uvolněný, poškozený nebo nefunguje správně, může dojít ke zranění.
• Všechny větrací otvory udržujte čisté. Ucpané větrací otvory mohou způsobit přehřátí nebo požár.
• Vždy používejte ochranu očí a sluchu. Vhodné ochranné prostředky snižují riziko poranění.
• Při manipulaci se strojem noste vždy ochrannou protiskluzovou obuv. Neprovozujte stroj naboso nebo v otevřených sandálech. Tím snížíte riziko poranění nohou při kontaktu se sekacím zařízením, když je stroj zapnutý.
• Při manipulaci se strojem mějte vždy dlouhé kalhoty, které zcela zakryjí vaše nohy. Při kontaktu s ostřím či žacími strunami, když je stroj zapnutý, může dojít ke zranění.
• Během provozu zajistěte bezpečnou vzdálenost dalších osob od stroje. Odmrštěné úlomky mohou způsobit vážné zranění.
• Při práci držte stroj pod úrovní pasu. Tím zabráníte nechtěnému kontaktu s ostřím a budete mít lepší kontrolu nad strojem v neočekávaných situacích.

• Dbejte zvýšené opatrnosti při manipulaci se strojem v mokré trávě. Stroj používejte za chůze, nikdy za běhu. Snížíte tak riziko uklouznutí, pádu a možného úrazu.

• Nepracujte se strojem na příliš strmých svazích. Snížíte tak riziko ztráty kontroly, uklouznutí, pádu a možného úrazu.

• Při práci na svazích dbejte na to, abyste stáli pevně, pohybovali se napříč svahem a nikdy ne do kopce nebo z kopce. Dbejte zvýšené opatnosti při změně směru. Tak snížíte riziko ztráty kontroly uklouznutí, pádu a možného úrazu.
• Udržujte všechny napájecí a jiné kabely mimo oblast sečení. Napájecí a další kabely se mohou nacházet v plotě či křoví a mohlo by dojít k jejich náhodnému přeříznutí ostřím či žací strunou.
• Všechny části těla udržujte mimo dosah zastřihovače nebo žací struny zapnuté sekačky. Stroj čistěte pouze po jeho odpojení od zdroje napájení. Zastřihovač či žací struna mohou během provozu stroje způsobit vážné zranění.
• Stroj přenášejte, pouze pokud je vypnutý a daleko od svého těla. Správnou manipulací snížíte pravděpodobnost nechtěného kontaktu se zastřihovačem či žací strunou, když je stroj zapnutý.
• Používejte pouze náhradní sekací hlavy a zastřihovače nebo žací struny určené výrobcem. Nenahrazujte zastřihovač a žací struny kovovými dráty či noži. Nesprávné náhradní díly mohou způsobit ztrátu kontroly nad řízením, rozbití stroje a zranění.

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Při použití výrobku je nutné vždy používat schválené osobní ochranné prostředky. Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.
• Vždy používejte schválenou ochranu sluchu.
  (Obr. 17)
• Vždy používejte schválenou ochranu očí. Použijete-li štít, je nutno použít i schválené ochranné brýle. Schválené ochranné brýle musí být v souladu s normou ANSI Z87.1 v USA nebo EN 166 v zemích EU.
  (Obr. 18)
• Při určitých činnostech používejte rukavice, například při nasazování, prohlídce nebo čištění střihacího zařízení.
  (Obr. 19)
• Používejte ochrannou obuv s ocelovou špičkou a protiskluzovou podrážkou.
  (Obr. 20)
• Noste oblečení vyrobené z pevné tkaniny. Vždy používejte silné, dlouhé kalhoty a dlouhé rukávy. Nepoužívejte volné oblečení, které se může zachytit

o keře nebo větve. Nenoste šperky, krátké kalhoty nebo sandály. Nepracujte naboso. Stáhněte si vlasy bezpečně nahoru nad úroveň ramen.

- Mějte při ruce lékárničku.

(Obr. 21)

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

V této části je popsáno bezpečnostní vybavení výrobku, jeho účel a způsob provádění kontroly a údržby k zajištění správného provozu. Umístění těchto komponentů na výrobku naleznete v pokynech v kapitole Úvod na strani 233

Životnost výrobku se může zkracovat a riziko úrazů zvyšovat, jestliže se údržba neprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obrat'te se na nejbližšího servisního prodejce.

VÝSTRAHA: Nikdy výrobek

nepoužívejte s vadnými bezpečnostními součástmi. Kontrolu a údržbu bezpečnostního vybavení výrobku je nutno provádět podle postupů uvedených v této části. V případě, že by výrobek nevyhověl při jakékoli z těchto kontrol, je nutno vyhledat autorizované servisní středisko a nechat závadu odstranit.

VAROVÁNÍ: Servis a opravy stroje vyžadují speciální odborné školení. To se zvlášte týká servisu a oprav bezpečnostního zařízení stroje. V případě, že by stroj nevyhověl při některé z níže uvedených kontrol, je nutno vyhledat servisní opravnu. Každému zákazníkovi, který zakoupí kterýkoli z našich výrobků, zaručujeme dostupnost profesionálních oprav a servisních prací. Pokud prodejce, který vám stroj prodal, neposkytuje servisní práce, požádejte jej o adresu naší nejbližší servisní opravny.

Kontrola klávesnice

1. Stiskněte a podržte vypínač (A). (Obr. 22)

a) Výrobek je zapnutý, když svítí kontrolka LED (B). b) Výrobek je vypnutý, když kontrolka LED (B) nesvítí.

1. Pokud kontrolka LED (B) bliká, vyhledejte informace v části Klávesnice na strani 244.

Kontrola pojistky páčky spínače

Pojistka páčky spínače brání nechtěnému spuštění výrobku. Při stisknutí pojistky páčky spínače (A) se páčka spínače (B) uvolní. Při uvolnění rukojeti se páčka spínače a pojistka páčky spínače vrátí zpět do své původní polohy. (Obr. 23)

1. Je-li pojistka páčky spínače ve své původní poloze, ujistěte se, zda je páčka spínače zajištěna. (Obr. 24)
2. Stiskněte páčku spínače a zkontrolujte, zda se po uvolnění vrátí do své výchozí polohy. (Obr. 25)
3. Zkontrolujte, zda se páčka spínače a pojistka páčky spínače volně pohybuji a zda vratná pružina funguje správně. (Obr. 26)
4. Nastartujte výrobek. Další informace jsou uvedeny v části Spuštění výrobku na strani 242.
5. Použijte plný výkon.
6. Uvolněte páčku spínače a zkontrolujte, zda se řezací nástavec zcela zastaví.

Kontrola krytu sekacího nástavce

VÝSTRAHA: Nepoužívejte sekací nástavec bez schváleného a správně upevněného krytu sekacího nástavce. Vždy používejte kryt sekacího nástavce doporučený pro instalovaný sekací nástavec, viz Technické údaje na strani 245. Používání nesprávného nebo vadného krytu sekacího nástavce může vést ke zranění osob.

Kryt sekacího nástavce brání vymrštění předmětů směrem k obsluze. Kryt sekacího nástavce také brání zraněním, ke kterým může dojít, pokud přijdete do kontaktu se sekacím nástavcem.

1. Zastavte motor.
2. Proved'te vizuální kontrolu ohledně poškození, například prasklin.
3. Poškozený kryt sekacího nástavce je nutné vyměnit.

Sekací zařízení

Výběrem správného sekacího zařízení a prováděním údržby sekacího zařízení:

• Dosáhnete nejlepších výsledků sečení.
  • Zvýšite životnost sekacího zařízení.

VÝSTRAHA: Používejte výhradně sekací nástavce spolu s krytem námi doporučeným! Viz část Technické údaje na strani 245. Viz pokyny pro sekací nástavec, kde se uvádí správný způsob navíjení vyžínací struny a volby správného průměru vyžínací struny.

VÝSTRAHA: Vadný sekací nástavec zvyšuje nebezpečí úrazu.

VÝSTRAHA: Než přistoupíte k práci na sekacím nástavci, zastavte vždy motor. Otáčí se i po uvolnění plynu. Ujistěte se, že se sekací nástavec úplně zastavil, a zcela odpojte koncovku kabelu zapalovací svíčky, než přistoupíte k práci s nástavcem.

Strunová hlava

VÝSTRAHA: Vždy se ujistěte, že je vyžínací struna navinuta na cívce pevně a stejnoměrně, abyste zamezili škodlivým vibracím.

(Obr. 27)

• Používejte pouze doporučené strunové hlavy a vyžínací struny.
• Používejte výhradně doporučené sekací nástavce.
• Menší zařízení potřebují menší strunové hlavy a naopak.
• Důležitá je délka vyžínací struny. Delší vyžínací struna vyžaduje výkonnější motor než krátká struna stejného průměru.
• Dbejte na to, aby nůž na krytu vyžínače nebyl poškozen. Je určen k seřezávání vyžínací struny na správnou délku.
• Před použitím namočte vyžínací strunu na několik dní do vody. Prodloužíte tím její životnost.

Bezpečnostní pokyny týkající se akumulátorů

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Používejte pouze baterie řady BLi a 40-B. Podrobnosti najdete v části Technické údaje na strani 245. Baterie je softwarově zašifrovaná.
• Používejte pouze baterie řady BLi a 40-B, které jsou dobíjecí a vhodné jako zdroj napájení pro související výrobky Husqvarna. Abyste zabránili zranění, nepoužívejte baterii jako zdroj napájení pro jiná zařízení.
• Nebezpečí úrazu elektrickým proudem. Svorky baterie nepřipojujte ke kličům, mincím, šroubkům nebo jiným kovovým předmětům. Může to způsobit zkrat baterie.
• Nepoužívejte baterie, které nejsou určené k dobíjení.

• Nevkládejte do větracích otvorů baterie žádné předměty.

• Chraňte baterii před sluncem, teplem nebo otevřeným ohněm. Baterie může způsobit popáleniny nebo chemické popáleniny.

• Chraňte baterii před deštěm a vlhkým prostředím.
• Chraňte baterii před mikrovlnami a vysokým tlakem.
• Baterii nikdy nerozebírejte nebo nerozbíjejte.
• Pokud baterie netěsní, kapalina nesmí přijít do styku s kůží a očima. Po styku s kapalinou omyjte zasaženou oblast velkým množstvím vody s mýdlem a vyhledejte lékařskou pomoc. Při zasažení očí kapalinou si je nemněte, ale vyplachujte je velkým množstvím vody po dobu minimálně 15 minut a vyhledejte lékařskou pomoc.
• Baterii používejte při teplotě -10 až 40 °C.
• Baterii ani nabíječku baterií nečistěte vodou. Viz část Čištění výrobku, baterie a nabíječky baterií na strani 243
• Nepoužívejte vadnou nebo poškozenou baterii.
• Baterie uchovávejte mimo dosah kovových předmětů, jako jsou např. hřebíky, šrouby nebo šperky.
• Uchovávejte baterie mimo dosah dětí.

Bezpečnostní pokyny pro nabíječku baterií

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud nejsou bezpečnostní pokyny dodržovány, hrozí nebezpečí úrazu elektrickým proudem nebo zkrat.
• Nepoužívejte nabíječku, která nebyla dodána s výrobkem. Při nabíjení náhradních baterií řady BLi a 40-B používejte výhradně nabíječky QC80 a 40-C80.
• Nabíječku baterií nerozebírejte.
• Nepoužívejte vadnou nebo poškozenou nabíječku baterií.
• Nabíječku nezvedejte pomocí napájecího kabelu. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku. Netahejte za napájecí kabel.
• Všechny kabely včetně prodlužovací udržujte mimo dosah vody, oleje a ostrých hran. Dejte pozor, aby se kabel nezachytil mezi předměty, například do dveří, za plot a podobně.
• Nabíječku nepoužívejte v blízkosti hořlavých nebo korozivních materiálů. Zkontrolujte, zda není nabíječka baterií poškozená. V případě, že zaznamenáte kouř nebo požár, vytáhněte zástrčku kabelu nabíječky baterií ze zásuvky.

• Baterii nabíjejte pouze uvnitř, a to v místech s dobrým prouděním vzduchu a mimo dosah slunečního světla. Nenabíjejte baterii venku. Nenabíjejte baterii ve vlhkém prostředí.

• Používejte nabíječku baterií pouze v místech, kde je teplota v rozsahu 5 až 40 °C. Nabíječku používejte v dobře větraném, suchém a bezprašném prostředí.

• Nevkládejte do chladicích otvorů nabíječky baterií žádné předměty.
• Nepřipojujte svorky nabíječky baterií ke kovovým předmětům, protože by mohlo dojít ke zkratování nabíječky.
• Používejte schválené a nepoškozené sít'ové zásuvky. Zkontrolujte, zda není šňůra nabíječky baterií poškozena. Pokud používáte prodlužovací kabely, zkontrolujte, zda nejsou poškozeny.
• V nabíječce nenabíjejte baterie, které nejsou dobíjecí.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před prováděním údržby výrobku si přečtěte následující varování.

• Před prováděním údržby, kontroly nebo montáže výrobku vyjměte baterii.
• Obsluha smí provádět pouze takové údržbářské a servisní úkony, které jsou popsané v tomto návodu k používání. Před provedením údržby a servisu většího rozsahu se obraťte na servisního prodejce.
• Baterii ani nabíječku baterií nečistěte vodou. Silné čisticí prostředky mohou způsobit poškození plastových dílů.
• Pokud byste neprováděli údržbu, podstatně by se zkrátil životní cyklus výrobku a zvýšilo se nebezpečí nehod.
• K provádění servisu a oprav je nutné speciální školení, zejména co se týče bezpečnostních zařízení. Pokud není možné po provedení údržby schválit všechny kontroly uvedené v tomto návodu k používání, obraťte se na servisního prodejce. Garantujeme, že jsou pro váš výrobek k dispozici profesionální opravy a servis.
• Používejte pouze originální náhradní díly.

Montáž

Úvod

VÝSTRAHA: Než začnete montovat výrobek, přečtěte si pozorně kapitolu o bezpečnosti.

Montáž ochranného krytu vyžínače

1. Umístěte ochranný kryt vyžínače na kryt motoru. (Obr. 28).
2. Namontujte šroub skrz kryt motoru a ochranný kryt vyžínače. (Obr. 29)
3. Dotáhněte šroub.

Montáž strunové hlavy

1. Pootáčejte výstupním hřídelem, dokud jeden z otvorů v hnacím kotouči nezarovnáte s odpovídajícím otvorem v tělese ozubeného převodu.
2. Zasuňte pojistný čep do otvoru tak, aby zachytil hřídel.
3. Otočte hlavou vyžínače po směru hodinových ručiček. (Obr. 30)

Montáž držadla ve tvaru „D“

1. Připevněte držadlo ve tvaru „D“ ke hřídeli. (Obr. 31)
2. Vsuňte distanční podložku do drážky v držadle ve tvaru „D“.
3. Namontujte šroub a knoflík. Neutahujte príliš.

4. Nastavte držadlo ve tvaru „D“ do příslušné polohy. Viz část Nastavení držadla ve tvaru „D“ na strani 242.

5. Dotáhněte knoflík.

Sestavení dvoudílného hřídele

1. Zarovnejte symbol trojúhelníku (A) na hřídeli se symbolem trojúhelníku (B) na objímce hřídele. (Obr. 32)
2. Zatlačte hřídel do objímky (C). (Obr. 33)
3. Posuňte pouzdro objímky hřídele (D) na objímku hřídele (C). (Obr. 34)
4. Otočte a zcela utáhněte pouzdro objímky. (Obr. 35)

Montáž ramínka na ochranu rostlin

1. Namontujte ramínko na ochranu rostlin do otvorů na krytu motoru.
2. Zkontrolujte, zda se ramínko na ochranu rostlin může volně pohybovat dopředu a dozadu. (Obr. 36)

Instalace nabíječky baterií (40-C80) na stěnu

VAROVÁNÍ: K instalaci nabíječky baterií na stěnu nepoužívejte elektrický šroubovák. Elektrický šroubovák může nabíječku poškodit.

1. Upevněte nabíječku baterií na stěnu pomocí 2 šroubů (B). V případě potřeby použijte hmoždinky (A). (Obr. 37)
2. Namontujte krytky na 2 šrouby (C).
3. Připojte napájecí kabel k nabíječce baterií a zásuvce.

Provoz

Úvod

VÝSTRAHA: Než začnete s výrobkem pracovat, přečtěte si důkladně kapitolu o bezpečnosti.

Před použitím výrobku

• Zkontrolujte pracovní oblast a obeznamte se s terénem. Zkontrolujte sklon povrchu a zjistěte, zda se zde vyskytují kameny, větve a jámy.
• Proved'te obecnou kontrolu výrobku.
• Provedte bezpečnostní kontroly a postupy údržby a servisu, které jsou uvedeny v tomto návodu.
• Zkontrolujte, zda motor není znečištěný nebo zda na něm nejsou praskliny. Pomocí kartáče očistěte motor od trávy a listí. V případě potřeby použijte rukavice.
• Zkontrolujte, zda na strunové hlavě a krytu řezacího nástavce není poškození nebo praskliny. Vyměňte strunovou hlavu a kryt řezacího nástavce, pokud došlo k nárazu nebo jsou na nich praskliny.
• Zkontrolujte, zda jsou všechny zážitkové matice a šrouby dotažené.

- Před spuštěním výrobku zkontrolujte, zda jsou řádně připevněny všechny kryty, ochranné kryty, rukojeti a sekací zařízení a zda nejsou poškozené.

Baterie

VÝSTRAHA: Než začnete s baterií pracovat, přečtěte si důkladně kapitolu o bezpečnosti. Přečtěte si důkladně návod k používání baterie a nabíječky baterií.

Baterii i nabíječku skladujte za správné okolní teploty.

	Okolní teplota
Provoz baterie 5–40 °C
Nabíjení baterie 5–40 °C

Stav baterie

Displej ukazuje stav nabití a zda došlo k problémům s baterií.

(Obr. 38)

Kontrolka LED	Stav baterie (stav nabití)
	BLi10 40-B70
Svítí 4 kontrolky LED Není k dispozici Baterie je nabitá na 76–100 %.
Svítí 3 kontrolky LED Baterie je nabitá na 76–100 %. Baterie je nabitá na 51–75 %.
Svítí 2 kontrolky LED Baterie je nabitá na 51–75 %. Baterie je nabitá na 26–50 %.
Svítí 1 kontrolka LED Baterie je nabitá na 26–50 %. Baterie je nabitá na 6–25 %.
Bliká 1 kontrolka LED Baterie je nabitá na 0–25 %. Baterie je nabitá na 0–5 %.

Nabití baterie

Před prvním použitím baterii nabijte. Nová baterie je nabitá pouze na 30 %.

VAROVÁNÍ: Nabíječku baterií zapojte do zásuvky s hodnotami napětí a frekvence, které jsou uvedené na typovém štítku.

Baterie se nenabíjí, pokud je teplota baterie vyšší než 50 °C.

1. Připojte k nabíječce baterií napájecí kabel.
2. Zapojte nabíječku baterií do uzemněné zásuvky. Kontrolka LED nabíjení jednou blikne. (Obr. 39)

3. Připojte baterii k nabíječce baterii. Rozsvítí se kontrolka LED dobíjení. Baterii nabíjejte maximálně po dobu 24 hodin. (Obr. 40)

4. Stiskněte tlačitko ukazatele stavu baterie. Pokud se rozsvítí všechny kontrolky LED, baterie je plně nabitá.

5. Vytažením napájecí zástrčky odpojte nabíječku baterií z elektrické zásuvky. Netahejte za napájecí kabel.
6. Vyjměte baterii z nabíječky.

Instalace baterie do výrobku

VÝSTRAHA: U výrobku používejte pouze původní baterii Husqvarna.

1. Baterii plně nabijte.
2. Zatlačte baterii do držáku baterie výrobku. Baterie je zajištěná na místě, jakmile uslyšíte cvaknutí. (Obr. 41)

VAROVÁNÍ: Pokud nelze baterii snadno zasunout do držáku baterie, baterie je špatně vložená. Můžete tím výrobek poškodit.

Spuštění výrobku

1. Stiskněte a podržte vypínač, dokud se nerozsvítí zelená kontrolka LED. (Obr. 42)
2. Stiskněte pojistku páčky spínače a páčku spínače. Sekací zařízení se začne otáčet.

Nastavení držadla ve tvaru „D“

1. Povolte knoflik a nastavte rukojeť ve tvaru „D“ do příslušné polohy. (Obr. 43)

Povšimněte si: Dbejte na to, abyste rukojeť ve tvaru „D“ neposunuli nebo nepřipevnili na místo, kde se nachází výstražné štítky dvoudílného hřídele.

1. Dotáhněte knoflík.

Funkce automatického vypnutí

Výrobek je vybaven funkcí vypnutí, která zastaví výrobek, pokud není používán. Zelená kontrolka LED pro spouštění/zastavení zhasne a výrobek se po 180 sekundách vypne.

Obsluha výrobku

Vyžínání trávy

1. Držte strunovou hlavu těsně nad úrovní terénu a pod úhlem. Netlačte vyžínací strunu do trávy. (Obr. 44)
2. Zkrat'te délku vyžínací struny o 9–11 cm (3,5–4,3 palce).

Sečení trávy

1. Zajistěte, aby při sečení trávy byla vyžínací struna rovnoběžně se zemí. (Obr. 45)
2. Netlačte hlavu vyžínače k zemi. Můžete tím výrobek poškodit.
3. Při sečení trávy pohybujte výrobkem ze strany na stranu. Používejte plné otáčky. (Obr. 46)

Odstranění trávy

Proud vzduchu z otáčející vyžínací struny lze použít k odstranění trávy z oblasti.

1. Udržujte strunovou hlavu a vyžínací strunu rovnoběžně se zemí a nad povrchem.
2. Přidejte plný plyn.
3. Pohybujte strunovou hlavou ze strany na stranu a odstraňte tak trávu.

VÝSTRAHA: Vyčistěte kryt strunové hlavy po každé montáži nové vyžínací struny, aby se eliminovalo nevyvážení a zabránilo vibracím v rukojetích. Provedťe také kontrolu ostatních dílů strunové hlavy a v případě potřeby ji vyčistěte.

Otočení strunové hlavy

Tlačítko pro úpravu okrajů umožňuje obsluze otočit strunovou hlavu. To usnadňuje úpravu okrajů podél chodníků a cest.

(Obr. 47)

1. Stiskněte a podržte tlačitko a otočte strunovou hlavu o 90 stupňů.
2. Uvolněte tlačítko, čímž zajistíte strunovou hlavu ve svislé poloze.

Zastřihávání okrajů trávníku

Zajistěte, aby byla vyžinací struna kolmo k zemi. Další informace naleznete v části Otočení strunové hlavy na strani 242.(Obr. 48)

• Používejte stroj za pomalé chůze.
• Strunová hlava nesmí přijít do styku se zemí. Mohlo by dojít k poškození podkladu a strunové hlavy.
• Použijte plný výkon.
• Zajistěte, aby posečený materiál padal do oblasti, která již byla posečena.

Zastavení výrobku

1. Uvolněte páčku spínače a pojistku páčky spínače.
2. Stiskněte vypínač, dokud zelená kontrolka LED nezhasne.
3. Stiskněte uvolňovací tlačítka na baterii a vyjměte baterii z výrobku. (Obr. 49)

Výměna vyžínací struny

Viz poslední strana tohoto návodu k používání.

Údržba

Úvod

VÝSTRAHA: Než začnete na výrobku provádět údržbu, přečtěte si pozorně kapitolu o bezpečnosti.

Plán údržby

VÝSTRAHA: Před prováděním údržby vyjměte baterii.

Níže je uveden seznam kroků údržby, které musíte provést na výrobku. Viz Údržba na strani 242 pro další informace.

Údržba Před zahájením provozu
Po každém použití odstraňte zbývající trávu měkkým kartáčem. Nepoužívejte vodu. X
Zkontrolujte, zda funkce automatického vypnutí vypne výrobek po 180 s. X
Ujistěte se, že větrací otvory nejsou blokovány. K čištění otvorů používejte měkký kartáč.(Obr. 50)	X
Očistěte vnější povrch výrobku suchým hadříkem. Nepoužívejte vodu. X
Zkontrolujte, zda tlačítko pro spouštění a zastavení funguje a není poškozené. X
Zkontrolujte správnou funkci páčky spínače a pojistky páčky spínače z hlediska bezpečnosti.	X
Zkontrolujte, zda fungují všechny ovládací prvky a zda nejsou poškozené. X
Udržujte rukojeti suché, čisté a bez zbytků oleje a maziva. X
Zkontrolujte, zda není poškozená strunová hlava. V případě poškození provedte výměnu.	X
Zkontrolujte, zda není ochranný kryt vyžínače poškozený a je pevně připevněný k výrobku. V případě poškození provedte výměnu.	X
Zkontrolujte, zda lze ramínko na ochranu rostlin sklopit a upevnit do polohy. X
Zkontrolujte, zda fungují tlačítka pro uvolnění baterie na baterii a zda drží baterii ve výrobku.	X
Zkontrolujte, zda není poškozená nabíječka baterií a zda funguje správně. X
Zkontrolujte, zda není baterie poškozená. X
Zkontrolujte, zda je baterie nabitá. X
Zkontrolujte, zda není nabíječka baterií poškozená. X
Zkontrolujte spojení mezi baterií a výrobkem. Zkontrolujte spojení mezi baterií a nabíječkou baterií.	X

Kontrola baterie a nabíječky baterií

1. Zkontrolujte, zda baterie nevykazuje příznaky poškození, např. praskliny.
2. Zkontrolujte, zda nabíječka baterií nevykazuje příznaky poškození, např. praskliny.
3. Zkontrolujte, zda není propojovací kabel nabíječky baterií poškozený a zda na něm nejsou praskliny.

Čištění výrobku, baterie a nabíječky baterií

1. Po použití vyčistěte výrobek suchou utěrkou.

2. Vyčistěte baterii a nabíječku baterií suchou utěrkou. Udržujte v čistotě vodicí kolejníčky baterie.

3. Před vložením baterie do nabíječky baterií nebo výrobku zkontrolujte, zda jsou svorky na baterii a nabíječce baterií čisté.

Kontrola a výměna strunové hlavy

1. Zkontrolujte, zda není strunová hlava poškozená nebo naprasklá.
2. Vytáhněte sestavu žlábku vyžínací struny.
3. Demontujte strunovou hlavu. (Obr. 51)
4. Žací hlavici vyměňte.
5. Smontujte strunovou hlavu. Další informace jsou uvedeny v části Montáž strunové hlavy na strani 240.

Odstraňování problémů

Klávesnice

Problém Možné závady Možná řešení
Kontrolka LED nepřetržitě bliká. Nízké	napětí. Nabijte baterii.
Výrobek nestartuje. Stiskněte páčku spínače a současně stiskněte tlačítko spouštění.		Zastavte výrobek uvolněním páčky spínače.
Kontrolka LED opakovaně třikrát za-bliká.	Nadproud. Uvolněte páčku spínače a znovu spust’te výrobek.
Kontrolka LED opakovaně pětkrát za-bliká.	Odchylka teploty. Nechte výrobek vychladnout.
Kontrolka LED opakovaně sedmkrát zabliká.	Logická chyba. Uvolněte páčku spínače a znovu spust’te výrobek.

Baterie

LED displej	Možné závady Možná akce
Zelená kontrolka LED bliká. Nízké	napětí baterie. Nabijte baterii.
Chybová kontrolka LED bliká. Odchylka teploty. Baterii používejte při teplotě -10 až 40°C (14 až 104°F).
			Příliš vysoké napětí. Zkontrolujte, zda napětí elektrické sítě odpo-vídá hodnotě uvedené na typovém štítku vý-robku.
Chybová kontrolka LED svítí. Příliš	velký rozdíl napětí článků (1 V).	Obrat'te se na servisního prodejce.

Nabíječka baterií

Problém	Možné závady Možné řešení
Kontrolka LED dobíjení svítí červeně.	Trvalá chyba nabíječky baterií.	Obrat'te se na svého prodejce.
Kontrolka LED dobíjení bliká zeleně.	Teplotní odchylka – baterie je příliš studená nebo příliš horká pro použití nebo nabíjení.	Nechte baterii vychladnout nebo zahřát. Když má baterie správnou teplotu, lze ji znovu použít nebo nabít. Nabíječku baterii používejte při okolních teplotách v rozsahu 5 až 40 °C.
Kontrolka LED dobíjení bliká červeně.	Vadná baterie.	Obrat'te se na svého prodejce.

Přeprava, skladování a likvidace

Přeprava a skladování

• Dodané Li-ion baterie podléhají požadavkům legislativy o nebezpečném zboží.
• Dodržujte zvláštní požadavky uvedené na obalu a označení pro komerční přepravu, platí i pro třetí strany a dopravce.
• Než odešlete výrobek, promluvte si s osobou speciálně vyškolenou ohledně manipulace s nebezpečnými materiály. Dodržujte platné národní předpisy.
• Před vložením baterie do obalu zalepte rozpojené kontakty páskou. Vložte baterii do obalu a zajistěte ji proti pohybu.
• Pred prepravou nebo uskladněním vyjměte baterii.
• Uložte baterii a nabíječku baterií na místo, které je suché a chráněné před vlhkostí a mrazem.
• Neskladujte baterii v místech, kde může docházet k výbojům statické elektřiny. Neskladujte baterii v kovovém obalu.
• Baterii skladujte na místě, kde je teplota v rozsahu 5 až 25 °C (41 až 77 °F) a mimo přímé sluneční světlo.
• Nabiječku baterií skladujte na místě, kde je teplota v rozsahu 5 až 45 °C (41 až 113 °F) a mimo přímé sluneční světlo.

• Nabíječku baterií používejte pouze při okolních teplotách v rozsahu 5 až 40 °C (41 až 104 °F).

• Před dlouhodobým uskladněním se ujistěte, že je baterie nabitá na 30 až 50 %.

• Uložte baterii a nabiječku baterií do uzavřené a suché místnosti.
• Skladujte baterii mimo nabíječku baterií. Nedovolte, aby se děti nebo neoprávněné osoby dotýkaly zařízení. Uchovávejte zařízení na místě, které lze uzamknout.
• Před dlouhodobým skladováním výrobku jej vyčistěte a proved'te kompletní údržbu.
• Před přepravou a uskladněním umístěte na výrobek přepravní kryt pro prevenci zranění a poškození.
• Během přepravy musí být výrobek bezpečně upevněný.

Likvidace baterie, nabíječky baterií a výrobku

Symboly na produktu nebo obalu znamenají, že tento produkt není domácí odpad. Odevzdejte jej ve stanici pro recyklaci elektrických a elektronických zařízení. To pomůže eliminovat nebezpečí poškození životního prostředí a zdraví osob.

Další informace o možnostech recyklace vašeho produktu získáte od místních úřadů, služby svozu domovního odpadu nebo prodejce.

Technické údaje

Technické údaje

	110iL
Motor
Typ motoru PMDC
Otáčky výstupního hřídele, ot/min 6500
Šířka sečení, mm 300
Hmotnost
Hmotnost bez baterie, kg 3,2
Emise hluku ^43
Hladina akustického výkonu, změřená dB (A) u vyžínače 84,7
Hladina akustického výkonu, změřená dB (A) u zarovnávače okrajů trávníků 87,6
Hladina akustického výkonu, zaručená L_WA dB (A) 92
Hladiny hluku44
Ekvivalentní hladina akustického tlaku v úrovni uší obsluhy, změřená podle EN ISO 50636-2-91, dB (A) u vyžínače:	73,4
Ekvivalentní hladina akustického tlaku v úrovni uší obsluhy, změřená podle EN ISO 50636-2-91, dB (A) u zarovnávače okrajů trávníků:	72,9
Úrovně vibrací45
Úrovně vibrací na rukojeti, měřeno dle normy EN 50636-2-91, m/s ^2 Vybaveno strunovou hlavou (originální), vpředu/vzadu u vyžínače.	1,365 / 1,051
Úrovně vibrací na rukojeti, měřeno dle normy EN 50636-2-91, m/s ^2 Vybaveno strunovou hlavou (originální), vpředu/vzadu u zarovnávače okrajů trávníků.	0,873 / 0,789

Baterie schválené pro výrobek

Baterie	BLi10 40-B70
Typ Lithium-iontová Lithium-iontová
Kapacita baterie, Ah Viz typový štítek baterie Viz typový štítek baterie Viz typový štítek baterie
Jmenovité napětí, V 36 36,5	36
Hmotnost, lb/kg 0,7 0,7 0,8

Nabíječky baterií schválené pro výrobek

Nabíječka baterií	QC80 40-C80
Sít'ové napětí, V 100–240 100–240
Frekvence, Hz 50–60 50–60
Výkon, W	100	72
Výstupní napětí, V DC/ ampéry, A	36/2	43/1,6

Příslušenství

Schválené příslušenství

Schválené příslušenství Typ Kryt řezacího nástavce, obj. č.
Strunová hlava A15B M5 (struna 1,6 mm) 534 98 40-01

Prohlášení o shodě

Prohlášení o shodě EU

Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], na svou výhradní odpovědnost prohlašuje, že výrobek:

Popis Akumulátorový vyžínač / zarovnávač okrajů trávníků

Značka Husqvarna

Typ/Model 110iL

Identifikace Výrobní čísla od roku 2022 a dále

je zcela ve shodě s následujícími směrnicemi a předpisy EU:

Směrnice/nařízení Popis
2006/42/ES „o strojních zařízeních“
2014/30/EU „o elektromagnetické kompatibilitě“
2000/14/ES „týkající se emisí hluku do okolního prostředí“
2011/65/EU „o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“

a že byly použity následující normy nebo technické specifikace: EN 60335-1:2012+A11:2014+A13:2017+A14:2019+A1:2019+A2:2019, EN 50636-2-91:2014, EN IEC 63000:2018, EN 55014-1:2017+A11; EN 55014-2:2015.

Oznámený subjekt: 0197 TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg, Germany obdržel osvědčení o shodě se směrnicí rady 2000/14/ES, postup posouzení shody: Dodatek VI.

Informace o emisích hluku najdete v části Technické údaje na strani 245.

Huskvarna, 2022-07-05

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, manažer výzkumu a vývoje, Husqvarna AB

Osoba odpovědná za technickou dokumentaci

Obsah

Úvod....249

Bezpečnost'......250

Montáž.... 256

Prevádzka....257

Údržba....259

Technické údaje....262

Príslušenstvo.... 263

Vyhlásenie o zhode.... 264

Príloha 467

Úvod

Popis výrobku

Husqvarna 110iL je akumulátorový vyžínač trávnika/vyžínač okrajov trávnika s elektrickým motorom.

(Obr. 4) Používajte chrániče očí.

(Obr. 5) Výrobok nevystavujte dažďu.

(Obr. 7) Nedovošte okolostojacim približovat' sa k výrobku.

(Obr. 8) Pred vykonávaním údržby odpojte batériu.

rová tlač zobrazuje výrobné číslo. yyyy je rok výroby a ww je týždeň výroby.

Symboly na batérii a/alebo na nabíjačke batérií

(Obr. 16)

(Obr. 13) Transformátor odolný voči poruchám.

(Obr. 14) Nabíjačku batérie používajte a skladuje len v interiéri.

(Obr. 15) Dvojitá izolácia.

Zodpovednost' za výrobok

Všeobecné bezpečnostné upozornenie pre elektrické nástroje

Skontrolujte pred naštartovaním

Bezpečnost' na pracovisku

Elektrická bezpečnost'

Používanie a starostlivost' o elektrické náradie

Vždy sa riad'te zdravým rozumom

Všeobecné bezpečnostné pokyny

Bezpečnostné zariadenia na výrobku

Kontrola poistky páčky vypínača

Poistka páčky vypínača zabraňuje náhodnému spusteniu. Po stlačení poistky páčky vypínača (A) sa uvoľní páčka vypínača (B). Ked' uvoľníte rukovát', páčka vypínača aj poistka páčky vypínača sa vrátia spät' do svojej východiskovej polohy.

(Obr. 23)

VÝSTRAHA: Vždy zaistite, aby bolo žacie lanko v cievke navinuté tesne a rovnomerne, aby sa zabránilo nebezpečným vibráciám.

(Obr. 27)

Bezpečnost' akumulátorov

Bezpečnost' nabíjačky batérií

Bezpečnostné pokyny pre údržbu

Montáž vyžínacej hlavy

Montáž nabíjačky akumulátora (40-C80) na stenu

VAROVANIE: Na montáž nabíjačky akumulátora na stenu nepoužívajte

VAROVANIE: Nabíjačku akumulátora pripájajte k siet'ovej zásuvke s napätím a frekvenciou uvedenými na výkonovom štitku.

Pripojenie batérie k výrobku

1. Stlačte a podržte štartovacie/vypínacie tlačidlo, kým sa nerozsvieti zelený indikátor LED. (Obr. 42)
2. Stlačte poistku páčky vypínača a páčku vypínača. Rezné zariadenie sa začne otáčat'.

1. Vyžínaciu hlavu držte okamžite nad zemou a v uhle. Netlačte lanko vyžinača na trávnik. (Obr. 44)
2. Skrátte dížku lanka vyžínača o 9 – 11 cm.

Kosenie trávnika

1. Pri kosení trávnika sa uistite, že je lanko vyžínača rovnobežne so zemou. (Obr. 45)
2. Netlačte vyžínaciu hlavu k zemi. Mohlo by to viest' k poškodeniu výrobku.
3. Pri kosení trávnika posúvajte výrobok zo strany na stranu. Použite maximálne otáčky. (Obr. 46)

Odpratávanie trávy

1. Podržte vyžínaciu hlavu a žacie lanko vodorovne nad zemou.

2. Použite plný plyn.

3. Pohybom vyžínacej hlavy zo strany do strany môžete trávu odfukovat'.

VÝSTRAHA: Pred vykonaním údržby vyberte batériu.

Čistenie výrobku, batérie a nabíjačky batérií

1. Výrobok po použití očistite suchou handričkou.

2. Očistite batériu a nabíjačku batérií čistou handričkou. Vodiace dráhy batérie udržujte čisté.

3. Než vložíte batériu do nabíjačky alebo výrobku, skontrolujte, či sú koncovky na batérii a nabíjačke batérií čisté.

- Pred prepravou výrobok bezpečne upevnite.

Likvidácia batérie, nabíjačky batérií a výrobku

Schválené batérie pre výrobok

Batéria BLi10 40-B70
Typ Lítium-iónová Lítium-iónová
Kapacita batérie, Ah Pozrite	si výkonový štítok batérie	Pozrite si výkonový štítok batérie	Pozrite si výkonový štítok batérie
Menovité napätie, V 36 36,5	36
Hmotnosť, kg (lb) 0,7 0,7 0,8

Schválené nabíjačky batérií pre výrobok

Nabíjačka batérie	QC80 40-C80
Siet'ové napätie, V 100 – 240 100 – 240
Frekvencia, Hz 50 – 60 50 – 60
Výkon, W 100 72
Výstupné napätie, V d.c./ Ampérov, A	36/2	43/1,6

Príslušenstvo

Technické údaje na strane 262.

Huskvarna, 2022-07-05

$$ \Delta \operatorname {d u} $$
