HASZNÁLATI ÚTMUTATÓ 110iL HUSQVARNA

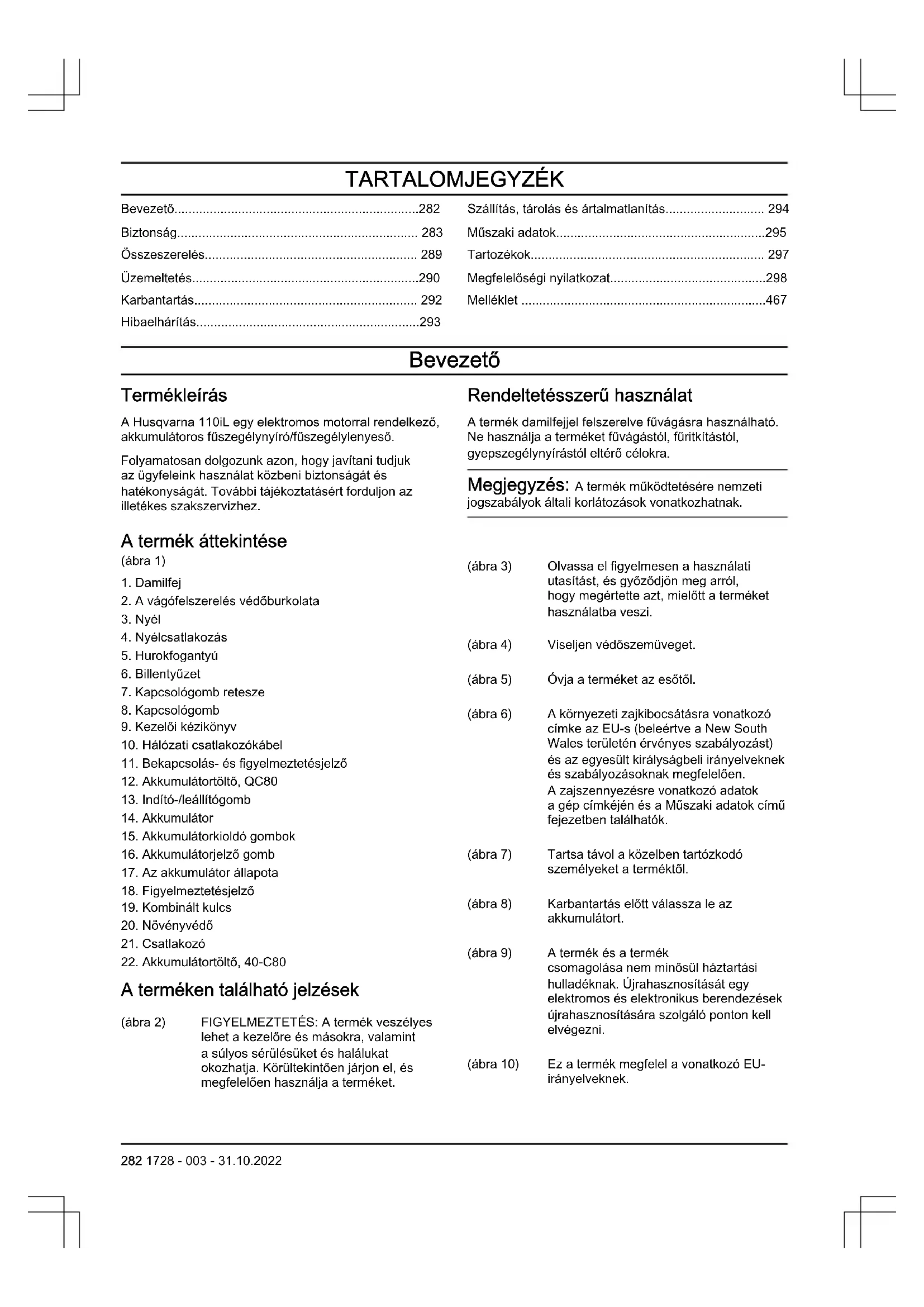

HU Használati utasítás 282-298

Összeszerelés.... 289

Üzemeltetés....290

Karbantartás.... 292

Hibaelhárítás....293

Szállítás, tárolás és ártalmatlanítás.... 294

Müszaki adatok....295

Tartozékok.... 297

Megfelelőségi nyilatkozat....298

Melléklet 467

Bevezető

Termékleírás

A Husqvarna 110iL egy elektromos motorral rendelkező, akkumulátoros füszegélynyíró/füszegélylenyeső.

Folyamatosan dolgozunk azon, hogy javítani tudjuk az ügyfeleink használat közbeni biztonságát és hatékonyságát. További tájékoztatásért forduljon az illetékes szakservizhez.

Rendeltetésszerű használat

A termék damilfejjel felszerelve fűvágásra használható. Ne használja a terméket fűvágástól, fűritkítástól, gyepszegélynyírástól eltérő célokra.

Megjegyzés: A termék működtetésére nemzeti jogszabályok általi korlátozások vonatkozhatnak.

A termék áttekintése

(ábra 1)

1. Damilfej

2. A vágófelszerelés védőburkolata

3. Nyél

4. Nyélcsatlakozás

5. Hurokfogantyú

6. Billentyüzet

7. Kapcsológomb retesze

8. Kapcsológomb

9. Kezelői kézikönyv

10. Hálózati csatlakozókábel

11. Bekapcsolás- és figyelmeztetésjelző

12. Akkumulátortöltő, QC80

13. Indító-/leállítógomb

14. Akkumulátor

15. Akkumulátorkioldó gombok

16. Akkumulátorjelző gomb

17. Az akkumulátor állapota

18. Figyelmeztetésjelző

19. Kombinált kulcs

20. Növényvédő

21. Csatlakozó

22. Akkumulátortöltő, 40-C80

(ábra 3) Olvassa el figyelmesen a használati utasítást, és győződjön meg arról, hogy megértette azt, mielött a terméket használatba veszi.

(ábra 4) Viseljen védőszemüveget.

(ábra 5) Óvja a terméket az esötöl.

(ábra 6) A környezeti zajkibocsátásra vonatkozó címke az EU-s (beleértve a New South Wales területén érvényes szabályozást) és az egyesült királyságbeli irányelveknek és szabályozásoknak megfelelően. A zajszennyezésre vonatkozó adatok a gép címkéjén és a Műszaki adatok című fejezetben találhatók.

(ábra 7) Tartsa távol a közelben tartózkodó személyeket a terméktől.

(ábra 8) Karbantartás előtt válassza le az akkumulátort.

(ábra 9) A termék és a termék csomagolása nem minősül háztartási hulladéknak. Újrahasznosítását egy elektromos és elektronikus berendezések újrahasznosítására szolgáló ponton kell elvégezni.

(ábra 10) Ez a termék megfelel a vonatkozó EU-irányelveknek.

A terméken található jelzések

(ábra 2) FIGYELMEZTETÉS: A termék veszélyes lehet a kezelőre és másokra, valamint a súlyos sérülésüket és halálukat okozhatja. Körültekintően járjon el, és megfelelően használja a terméket.

(ábra 11) A termék megfelel a vonatkozó egyesült királyságbeli irányelveknek.

(ábra 12) Egyenáram.

ééééhhxxxxx A típustáblán vagy a lézer-

nyomtatott jelölésen meg- található a sorozatszám. éééé a gyártási év és hh pedig a gyártási hét.

Szimbólumok az akkumulátoron, illetve az akkumulátortöltön

(ábra 16)

A termék újrahasznosítását elektromos és elektronikus berendezések újrahasznosítására szolgáló ponton kell elvégezni. (Kizárólag Európára vonatkozik)

(ábra 13) Meghibásodásbiztos transzformátor.

(ábra 14) Az akkumulátortöltöt kizárólag beltérben szabad használni és tárolni.

(ábra 15) Kettős szigetelés.

Termékszavatosság

A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;
• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;
• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;
• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte.

Gyártó

Husqvarna AB

SE-561 82, Huskvarna, Sweden

Biztonság

Biztonsági meghatározások

A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet.

FIGYELMEZTETÉS: Akkor

használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye.

VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye.

Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról.

A motoros szerszámmal kapcsolatos általános biztonsági figyelmeztetések

FIGYELMEZTETÉS: Olvassa el az összes biztonsági figyelmeztetést és az összes utasítást. A figyelmeztetések és az utasítások figyelmen kívül hagyása

áramütést, tüzet és/vagy komoly sérülést okozhat.

Megjegyzés: Tegyen el minden figyelmeztetést és utasítást, mert a jövőben szüksége lehet rájuk. A „motoros szerszám” kifejezés a figyelmeztetésekben a hálózatról működő (vezetékes) motoros szerszámra vagy az akkumulátorról működő (vezeték nélküli) motoros szerszámra vonatkozik.

Indítás elötti ellenőrzés

• Mindig vegye ki az akkumulátort annak biztosítására, hogy a termék ne indulhasson be véletlenül. Karbantartás előtt mindig vegye ki az akkumulátort a termékből.
• A termék használata előtt, illetve ütközés után ellenőrizze, hogy nem láthatók-e a terméken kopás vagy sérülés nyomai, és szükség esetén gondoskodjon a javításról.
• Ellenőrizze a munkaterületet. Távolítson el minden mozdítható tárgyat, pl. köveket, üvegcserepeket, szögeket, fémdrótokat, zsinegeket, stb., amelyeket a vágófej vagy a vágófelszerelés felkaphat, vagy amelyek esetleg a felszerelésre csavarodhatnak.
• Ellenőrizze, nem piszkos-e a motor, és nincs-e rajta repedés. Kefével tisztítsa meg a motort a fűtől és levelektől. Ha szükséges, viseljen kesztyűt.

• Ellenőrizze, teljesen fel van-e helyezve a damilfej a füszegélynyíróra.

• Ellenőrizze, hogy a termék teljes mértékben működőképes állapotban van-e. Ellenőrizze, hogy az anyák és csavarok szorosan meg vannak-e húzva.

• Ellenőrizze, hogy a damilfej és a damilfej-védőburkolat sértetlen-e, és hogy nincsenek-e rajtuk repedések. Cserélje ki a damilfejet és a damilfej-védőburkolatot, ha azok ütésnek lettek kitéve, vagy ha repedések vannak rajtuk. Mindig a vágófelszereléshez javasolt pengevédőt használja. Lásd a Müszaki adatok című fejezetet.
• A termék kezelője ügyeljen arra, hogy a munka során se ember, se állat ne jöjjön 15 m-nél közelebb. Ha ugyanazon a munkaterületen többen is dolgoznak, a biztonsági távolságnak legalább 15 méternek kell lennie.
• Használat előtt végezzen általános ellenőrzést a terméken. Lásd a karbantartási ütemezést.
• A használatot nemzeti vagy helyi előírások szabályozhatják. Tartsa be a vonatkozó előírásokat.

A munkaterület biztonsága

• Tartsa a munkaterületet tisztán és világítsa meg jól. A zsúfolt vagy sötét területeken könnyen bekövetkeznek balesetek.
• Ne működtesse a motoros szerszámot robbanásveszélyes környezetben, pl. gyúlékony folyadékok, gázok vagy por jelenlétében. A motoros szerszám szikrát vethet, amely begyújthatja a port vagy a kipárolgást.
• Tartsa távol a gyermekeket és a szemlélődőket a motoros szerszám működtetése közben. A figyelem elvonása miatt elvesztheti az uralmát a szerszám felett.

Elektromos biztonság

• A motoros szerszám dugaszának illeszkednie kell az aljzatba. A dugón soha semmilyen átalakítást ne végezzen. Ne használjon adapter dugaszt a földelt motoros szerszámokhoz. Kisebb az áramütés veszélye, ha eredeti dugókat és hozzájuk illő aljzatokat használ.
• Kerülje el a földelt felületekkel, pl. csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel való érintkezést. Megnövekszik az áramütés veszélye, ha a teste le van földelve.
• Ne tegye ki a motoros szerszámot esőnek, és ne tartsa azt nedves környezetben. A gépbe jutó víz növeli az áramütés kockázatát.
• Ne bánjon durván a kábellel. Soha ne használja a kábelt a motoros szerszám hordozására, húzására vagy a dugasz kihúzására. Tartsa távol a kábelt hőtől, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek megnövelik az áramütés kockázatát.
• Ha kültéren használja a motoros szerszámot, használjon kültéri használatra megfelelő hosszabbítókábelt. A kültéri alkalmazáshoz megfelelő hosszabbító használata csökkenti az áramütés veszélyét.

- Ha a szerszámgépet feltétlenül nedves helyen kell használni, alkalmazzon életvédelmi relével (RCD) védett tápellátást. Az RCD használatával csökkenthető az áramütés kockázata.

Személyes biztonság

• Legyen elővigyázatos, figyeljen arra, amit csinál, és használja a józan eszét a motoros szerszám működtetése során. Ne használja a motoros szerszámot, ha fáradt, vagy ha gyógyszer, gyógykezelés vagy alkohol hatása alatt áll. A szerszám működése közben egy pillanatnyi figyelemkiesés súlyos személyi sérülést okozhat.
• Használjon személyi védőfelszerelést. Mindig használjon szemvédőt. A megfelelő környezetben a védőfelszerelések, például a pormaszk, a csúszásgátló védőcipő, a kemény fejvédő és a fülvédő használata csökkenti a személyi sérülések kockázatát.
• Akadályozza meg a véletlen indítást. Ellenőrizze, hogy a főkapcsoló kikapcsolt állásban van-e, mielőtt csatlakoztatja az áramforrást és/vagy az akkumulátort, illetve felveszi vagy szállítja a szerszámot. Az ujja kapcsolón tartásával vagy a bekapcsolt motoros szerszám áram alá helyezésével balesetet okozhat.
• Távolítson el minden beállító kulcsot vagy csavarkulcsot, mielőtt bekapcsolná a motoros szerszámot. A motoros szerszám forgó alkatréséhez csatlakozó kulcs vagy más szerszám személyi sérülést okozhat.
• Ne nyúljon át a gépen. Mindig szilárdan álljon a talajon, és őrizze meg az egyensúlyát. Így jobban uralhatja a motoros szerszámot váratlan helyzetekben.
• Öltözködjön megfelelően. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Tartsa távol a haját és ruházatát a mozgó alkatrészektől. A mozgó alkatrészek bekaphatják a laza ruhát, az ékszert vagy a hosszú hajat.
• Ha a készülékhez csatlakoztatható porgyűjtő berendezés, akkor mindig csatlakoztassa és használja azt. A porgyűjtő alkalmazása csökkenti a porral kapcsolatos veszélyeket.
• A szerszámok rendszeres használatából adódó tapasztalata ne vezessen oda, hogy a terméket könnyelműen, a szerszámbiztonsági alapelvek figyelmen kívül hagyásával működteti. Egy gondatlanul kivitelezett művelet akár egy századmásodperc alatt is súlyos sérüléshez vezethet.
• A szerszámgép használata során kibocsátott rezgések értéke a használat módjától függően eltérhet a deklarált teljes értéktől. A kezelőknek meg kell határozniuk a biztonsági intézkedéseket önmaguk védelme érdekében az adott használati körülmények közötti becsült kitettség alapján (figyelembe véve az üzemelési ciklus minden részét, tehát azt is, amikor a szerszám ki van kapcsolva, illetve amikor üresjáratban működik).

A motoros szerszám használata és karbantartása

• Ne eröltesse a motoros szerszámot. Használjon a feladathoz megfelelő motoros szerszámot. A megfelelő szerszámgép jobb és biztonságosabb munkát fog végezni azon a sebességen, amire tervezték.
• Ne használja a motoros szerszámot, ha a kapcsoló nem kapcsolja ki vagy be. A kapcsolóval nem vezérelhető szerszámgépek veszélyesek és javítandók.
• Húzza ki a dugaszt az áramforrásból és/vagy vegye ki az akkumulátort (amennyiben kivehető), ha bármilyen beállítást végez, kicserél egy tartozékot vagy tárolja a motoros szerszámot. Az ilyen megelőző biztonsági intézkedések csökkentik a motoros szerszám véletlen elindításának veszélyét.
• A nem használt motoros szerszámot tartsa távol a gyermekektől, és ne engedje, hogy olyan személyek működtessék, akik nem ismerik a motoros szerszámot és ezeket az utasításokat. A motoros szerszámok képzetlen felhasználók kezében veszélyt jelentenek.
• Végezze el a szerszámgépek és tartozékok karbantartását. Ellenőrizze a mozgó alkatrészek hibás elhelyezkedését és rögzítését, az alkatrészek sérülését, és minden olyan állapotot, amely hatással lehet a szerszám működésére. Ha sérült, javíttassa meg a motoros szerszámot használat előtt. A rosszul karbantartott motoros szerszámok rengeteg balesetet okoznak.
• Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszámok kevésbé hajlamosak a beszorulásra, és könnyebb kezelni őket.
• A szerszámot, a tartozékokat és az alkatrészeket stb. ezen utasításokkal összhangban használja, vegye figyelembe a munkakörülményeket és az elvégzendő feladatot. Ha a szerszámgépet másféle tevékenységre használják, mint amire tervezték, veszélyes helyzet állhat elő.
• A fogantyúkat és fogófelületeket tartsa szárazon, tisztán, olaj- és zsírmentesen. A csúszós fogantyúk és fogófelületek nem teszik lehetővé a szerszám biztonságos kezelését és irányítását váratlan helyzetekben.

Az akkumulátor használata és karbantartása

• Csak a gyártó által meghatározott töltővel töltse. Az a töltő, amelyik az egyik típusú akkumulátorhoz használható, tűzveszélyes lehet, ha másik típusú akkumulátorral használják.
• A termékeket csak a típusuknak megfelelő akkumulátorokkal használja. Bármilyen más típusú akkumulátor használata sérülés- és tűzveszélyes.
• Amikor az akkumulátort nem használja, tartsa távol más fémtárgyaktól, például gémkapcsoktól, érméktől, kulcsoktól, tűktől, csavaroktól vagy más

kisebb fémtárgyaktól, amelyek összekapcsolhatják a sarukat. Az akkumulátorsaruk rövidre zárása égést vagy tüzet okozhat.

• Nem megfelelő körülmények hatására az akkumulátorból folyadék szivároghat ki. Kerülje az érintkezést. Ha ez véletlenül mégis megtörténik, öblítse le vízzel. Ha a folyadék szembe kerül, forduljon orvoshoz. Az akkumulátorból távozó folyadék irritációt vagy égési sérülést okozhat.
• Ne használjon sérült vagy módosított akkumulátort vagy szerszámot. A sérült vagy módosított akkumulátorok kiszámíthatatlanul viselkedhetnek, ami tüzet, robbanást vagy sérülést okozhat.
• Az akkumulátort vagy szerszámot ne tegye ki tűznek vagy túl magas hőmérsékletnek. A tűznek való kitettség, illetve a 130 °C/265 °F feletti hőmérséklet robbanást okozhat.
• Kövesse a töltésre vonatkozó utasításokat, és ne töltse az akkumulátort vagy a szerszámot az utasításokban megadott hőmérséklet-tartományon kívül. A nem megfelelő, illetve a megadott tartományon kívül eső hőmérsékleten való töltés károsíthatja az akkumulátort és növeli a tűzveszélyt.

Szervizelés

• A motoros szerszám szervizelését képzett szerelővel végeztesse el, aki kizárólag eredeti cserealkatrészeket használ. Így fenntartható a motoros szerszám biztonsága.
• Soha ne szervizelje a sérült akkumulátort. Az akkumulátor szervizelését csak a gyártó vagy egy hivatalos szolgáltató végezheti el.

Mindig próbáljon előrelátóan gondolkodni.

Lehetetlen az összes elképzelhető helyzetet ismertetni. Mindig megfontoltan és előrelátóan tevékenykedjen. Kerülje az olyan helyzeteket, amelyek saját megítélése szerint meghaladják a képességeit. Ha a jelen kézikönyv elolvasása után is bizonytalannak érzi magát az üzemeltetési eljárásokkal kapcsolatban, a folytatás előtt kérje ki egy szakértő véleményét.

FIGYELMEZTETÉS: Soha ne engedje, hogy gyermekek használják a gépet, vagy a gép közelében tartózkodjanak. Mivel a gép könnyen indul, szigorú felügyelet nélkül a gyermekek könnyen beindíthatják. Ez súlyos személyi sérüléshez vezethet. Ezért mindig válassza le az akkumulátort, ha nem tud folyamatosan felügyelni a gépre.

Általános biztonsági utasítások

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Vegye ki az akkumulátort annak biztosítására, hogy a termék ne indulhasson be véletlenül.
• Ez a termék veszélyes szerszám, ha nem körültekintően járnak el a használata során, vagy nem megfelelőképpen használják. A gép a kezelő és mások súlyos sérülését és halálát okozhatja.
• Ne használja a terméket, ha megváltozott az eredeti specifikációja. Ne cseréljen a terméken alkatrészt a gyártó jóváhagyása nélkül. Csak a gyártó által jóváhagyott alkatrészeket használjon. A nem megfelelő karbantartás súlyos, akár végzetes sérüléssel is járhat.
• Használat előtt ellenőrizze a terméket. Lásd: Indítás előtti ellenőrzés283. oldalon és A termék működtetése előtt290. oldalon. Ne használjon hibás terméket. Végezze el a jelen használati utasításban előírt ellenőrzési, karbantartási és szervizmunkálatokat.
• Biztosítsa, hogy a gyermekek ne játsszanak a termékkel. Soha ne engedje, hogy gyermek vagy a termék használatában nem jártas személy használja vagy szervizelje a terméket, illetve az akkumulátort. A helyi törvények szabályozhatják a felhasználó korát.
• Tartsa a terméket zárható helyen, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.
• A termék gyermekektől elzárva tartandó.
• A termék eredeti kivitelezésén a gyártó cég engedélye nélkül semmilyen módosítást sem szabad végezni. Mindig eredeti tartozékokat használjon. A nem engedélyezett módosítások és/ vagy pótalkatrészek komoly sérülésekhez, illetve akár a kezelő vagy más személyek halálához is vezethetnek.

Megjegyzés: A használatot országos vagy helyi törvények szabályozhatják. Tartsa be a vonatkozó előírásokat.

Biztonsági utasítások az üzemeltetéshez

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Rossz időjárási körülmények között – főleg villámlás veszélye esetén – ne használja a gépet. Ez csökkenti a villámcsapás veszélyét.
• Alaposan vizsgálja meg vadvilág szempontjából azt a területet, ahol a gépet használni kívánja. A vadon élő állatok megsérülhetnek a gép működése közben.

• Alaposan vizsgálja át a területet, ahol a gépet használni kívánja, és távolítson el minden követ, botot, drótot, csontot és egyéb idegen tárgyat. A felcsapódó tárgyak súlyos személyi sérülést okozhatnak.

• A gép használata előtt mindig ellenőrizze szemrevételezéssel, hogy a vágófej és a vágószerkezet nem sérült-e meg. A sérült alkatrészek növelik a sérülésveszélyt.

• Tartsa a védőburkolatokat a helyükön. A védőburkolatoknak működőképesnek kell lenniük, és megfelelően kell felszerelni őket. A meglazult, sérült vagy nem megfelelően funkcionáló védőburkolat személyi sérülést okozhat.
• Minden hűtőlevegő bemeneti nyílást tartson törmelékektől mentesen. Az eltömődött levegőbemeneti nyílások és a törmelék túlmelegedést vagy tűzveszélyt okozhatnak.
• Viseljen szem- és fülvédő felszerelést. A megfelelő védőfelszerelés csökkenti a személyi sérülések kockázatát.
• A gép működtetése közben mindig viseljen csúszásmentes munkavédelmi lábbelit. Ne használja a gépet mezítláb vagy nyitott szandálban. Ez csökkenti a mozgó vágófejjel való érintkezés miatti lábsérülés kockázatát.
• A gép működtetése közben mindig viseljen olyan ruházatot, például nadrágot, amely takarja a kezelő lábát. A mozgó vágófejjel vagy damillal való érintkezés sérülést okozhat.
• A gép működtetése közben tartsa távol a járókelőket. A kirepülő hulladék súlyos személyi sérülést okozhat.
• Ne működtesse a gépet derékmagasság felett. Így megakadályozhatja, hogy a vágófej véletlenül hozzáérjen valamihez, és váratlan helyzetben megőrizheti uralmát a gép felett.
• Legyen óvatos, amikor a gépet nedves füvön üzemelteti. Sétáljon, soha ne fusson. Ez csökkenti ez esetleges személyi sérüléshez vezető elcsúszás vagy elesés kockázatát.
• Ne üzemeltesse a gépet túlságosan meredek lejtőkön. Ez csökkenti ez esetleges személyi sérüléshez vezető irányításvesztés, elcsúszás vagy elesés kockázatát.
• Ha lejtön dolgozik, mindig ügyeljen arra, hogy stabilan áll, mindig a lejtön keresztben dolgozzon, soha ne felfelé vagy lefelé, és irányváltáskor legyen rendkívül óvatos. Ez csökkenti ez esetleges személyi sérüléshez vezető irányításvesztés, elcsúszás vagy elesés kockázatát.
• A táp- és egyéb kábeleket tartsa távol a vágási területtől. Előfordulhat, hogy a sövényektől és bokroktól nem látja a táp- és egyéb kábeleket, így véletlenül elvághatja vagy megsértheti azokat a damillal vagy vágófejjel.
• Minden testrészét tartsa távol a vágófej késétől vagy a damiltól. Ne távolítson el anyagot a gépből, amíg az nincs leválasztva az áramforrásról. A mozgó vágófej vagy damil súlyos személyi sérülést okozhat.
• A gépet kikapcsolt állapotban, a testétől távol tartva hordozza. A gép megfelelő kezelése csökkenti annak valószínűségét, hogy véletlenül érintkezzen a mozgó vágófejjel vagy damillal.

- Csak a gyártó által meghatározott csere vágófejeket és késeket vagy damilokat használjon. Ne cserélje a vágófejet vagy damilt fémhuzalra vagy fémkésre. A nem megfelelő cserealkatrészek irányításvesztést, törést és sérülést okozhatnak.

Személyi védőfelszerelés

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata során viseljen jóváhagyott személyi védőfelszerelést. A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.
• Használjon jóváhagyott fülvédőt.

(ábra 17)

- Használjon jóváhagyott védőszemüveget. Ha arcvédőt használ, jóváhagyott védőszemüveget is kell viselnie. Jóváhagyott védőszemüvegek azok, amelyek megfelelnek az ANSI Z87.1 (USA), illetve EN 166 (EU-országok) szabványoknak.

(ábra 18)

• Ha szükséges, viseljen kesztyűt – például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor. (ábra 19)
• Használjon acéllemezes lábujjvédővel és csúszásgátló talppal ellátott védőbakancsot.

(ábra 20)

• Viseljen sűrű szövésű anyagból készült ruházatot. Vastag, hosszú nadrágot és hosszú ujjú felsőrészt viseljen. Ne viseljen bő ruházatot, mert az beakadhat a gallyakba és a bokrok ágaiba. Ne viseljen ékszereket, rövidnadrágot vagy szandált. Ne legyen mezítláb. Igazítsa haját vállmagasság fölé.
• Tartsa kéznél az elsősegélykészletet.

(ábra 21)

Biztonsági eszközök a terméken

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

Ez a fejezet a termék biztonsági funkcióit és rendeltetését, valamint a megfelelő üzemelést biztosító ellenőrzések és karbantartási műveletek elvégzésének módját ismerteti. A termék részegységeinek helyével kapcsolatban lásd a(z) Bevezető282. oldalon című fejezetben szereplő utasításokat.

A termék élettartama lecsökkenhet, a balesetveszély pedig megnövekedhet, ha a termék karbantartását nem megfelelően hajtják végre, illetve ha a szervizt és/vagy a javításokat nem szakszerűen végzik. Ha további információra van szüksége, vegye fel a kapcsolatot a legközelebbi szervizszolgáltatóval.

FIGYELMEZTETÉS: Soha ne használja a terméket hibás biztonsági felszerelésekkel. A termék biztonsági felszerelésének ellenőrzését és a karbantartási munkálatokat a jelen fejezetben leírtak szerint kell elvégezni. Ha az Ön terméke nem felel meg az alábbi vizsgálatok valamelyikénél, forduljon szervizműhelyéhez.

VIGYÁZAT: A gép szervizeléséhez és javításához speciális szakmai kiképzésre van szükség. Ez különösen érvényes a gép biztonsági felszereléseire. Ha az Ön gépe nem felel meg az alábbi vizsgálatok valamelyikénél, akkor forduljon szervizmühelyéhez. Bármely termékünk megvásárlásakor garantáljuk a szakképzett javítást és szervizelést. Ha a gépet nem szervizmühellyel rendelkező szakkereskedőtől vásárolta, akkor kérje el tőle a legközelebbi szervizmühely címét.

A billentyüzet ellenőrzése

1. Nyomja le és tartsa lenyomva az indító-/leállítógombot (A). (ábra 22)

a) Ha a LED (B) világít, a termék be van kapcsolva. b) Ha a LED (B) nem világít, a termék ki van kapcsolva.

1. Ha a LED (B) villog, lásd: Billentyüzet293. oldalon.

A kapcsológomb reteszének ellenőrzése

A kapcsológomb retesze megakadályozza a véletlen beindítást. A kapcsológomb reteszének (A) megnyomásakor a kapcsológomb (B) kioldódik. Amikor elengedi a fogantyút, a kapcsológomb és annak retesze visszaáll az eredeti helyzetébe. (ábra 23)

1. Ellenőrizze, hogy reteszelt-e a kapcsológomb, amikor a retesze az eredeti helyzetében van. (ábra 24)
2. Nyomja le a kapcsológombot, és győződjön meg arról, hogy az elengedése után visszatér-e az eredeti helyzetébe. (ábra 25)
3. Győződjön meg arról, hogy a kapcsológomb és a kapcsológomb retesze akadálymentesen mozog-e, valamint hogy a visszatérítő rugó megfelelően működik-e. (ábra 26)
4. Indítsa be a terméket. Lásd: A termék elindítása291. oldalon.

5. Adjon teljes gázt.

6. Engedje el a bekapcsológombot, és győződjön meg róla, hogy a vágófelszerelés leállt-e.

A vágófelszerelés védőburkolatának ellenőrzése

FIGYELMEZTETÉS: Ne használja a vágófelszerelést jóváhagyott és megfelelően felhelyezett védőburkolat nélkül. Mindig az éppen használt vágófelszereléshez ajánlott védőburkolatot használja, lásd: Műszaki adatok295. oldalon. A nem megfelelő vagy meghibásodott védőburkolat használata komoly személyi sérülést idézhet elő.

A vágófelszerelés védőburkolata megállítja a kezelő irányába repülő tárgyakat. A vágófelszerelés védőburkolata emellett megvéd a sérülésektől a vágófelszerelés megérintése esetén is.

1. Állítsa le a motort.
2. Keressen sérüléseket, például repedéseket.
3. Ha a vágófelszerelés védőburkolata sérült, cserélje ki.

Vágófelszerelés

Ügyeljen a megfelelő vágószerkezet kiválasztására, és végezze el a vágószerkezet karbantartását a következők érdekében:

• A vágási teljesítmény maximalizálása.
• A vágószerkezet élettartamának növelése.

FIGYELMEZTETÉS:

A vágófelszerelést kizárólag az általunk ajánlott védelemmel használja. Lásd: Műszaki adatok295. oldalon. A helyes zsinóradagoláshoz és megfelelő zsinórátmérő kiválasztásához lásd a vágófelszerelésre vonatkozó utasításokat.

FIGYELMEZTETÉS: A hibás vágófelszerelés használata növelheti a balesetveszélyt.

FIGYELMEZTETÉS: Mielött bármilyen munkát végezne a vágófelszerelésen, állítsa le a motort. A vágófelszerelés a gázadagoló elengedése után is tovább forog. Győződjön meg róla, hogy a vágófelszerelés leállt-e, vegye le a gyertyapipát, és csak ezután kezdjen dolgozni rajta.

Damilfej

FIGYELMEZTETÉS: Az egészségre ártalmas rezgések elkerülése érdekében ügyeljen arra, hogy a zsinór legyen mindig szorosan és egyenletesen a dobra tekerve.

(ábra 27)

• Csak a javasolt damilfejeket és zsinórokat használja.
• Csak a javasolt vágófelszereléseket használja.
• Kisebb géphez általában kisebb damilfej szükséges, és fordítva.
• A zsinór hossza ugyancsak lényeges. A hosszabb zsinór nagyobb teljesítményű motort igényel, mint az ugyanolyan keresztmetszetű rövidebb zsinór.
• A szegélynyíró védőburkolatán lévő késnek épnek kell lennie. A kés a zsinór megfelelő méretűre történő vágására szolgál.
• A zsinór élettartamának növelése érdekében használat előtt áztassa vízbe néhány napra.

Az akkumulátorral kapcsolatos biztonsági előírások

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Csak a(z) BLi sorozatú és 40-B sorozatú akkumulátort használja. A részleteket lásd Műszaki adatok295. oldalon. Az akkumulátor szoftveresen kódolva van.
• A tölthető BLi sorozatú és 40-B sorozatú akkumulátorokat kizárólag a megfelelő Husqvarna termékek tápellátására használja. Ne használja az akkumulátort más eszközök áramforrásaként, mivel ez balesetveszélyes.
• Elektromos áramütés veszélye. Ne érintse az akkumulátorsarukat kulcsokhoz, érmékhez, csavarokhoz vagy egyéb fémhez. Ez az akkumulátor rövidzárlatát okozhatja.
• Ne használjon nem újratölthető akkumulátorokat.
• Ne tegyen tárgyakat az akkumulátor szellőzőnyílásaiba.
• Tartsa távol az akkumulátort a közvetlen napsütéstöl, hötöl és nyílt lángtól. Az akkumulátor súlyos égési, illetve vegyi égési sérüléseket okozhat.
• Tartsa az akkumulátort esős, nedves környezettől távol.
• Tartsa az akkumulátort mikrohullámoktól és magas nyomástól távol.
• Soha ne próbálkozzon az akkumulátor szétszerelésével vagy széttörésével.
• Ha az akkumulátor szivárog, ne hagyja, hogy a folyadék bőrre vagy szembe kerüljön. Ha hozzáért a folyadékhoz, nagy mennyiségű szappanos vízzel tisztítsa meg az adott testfelületet, és forduljon

orvoshoz. Ha a folyadék a szemébe került, ne dörzsölje, hanem legalább 15 percig alaposan öblítse át a szemét vízzel, és forduljon orvoshoz.

• Az akkumulátort -10 °C (14 °F) és 40 °C (114 °F) közötti hömérsékleten használja.
• Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltöt. Lásd: A termék, az akkumulátor és az akkumulátortöltő tisztítása293. oldalon.
• Ne használjon meghibásodott vagy sérült akkumulátort.
• A tárolás során tartsa az akkumulátorokat távol a fém tárgyaktól, például szegektől, csavaroktól és ékszerektől.
• Az akkumulátor gyermekektől elzárva tartandó.

Az akkumulátortöltő készülék biztonsága

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Áramütés vagy rövidzárlat veszélye, ha a biztonsági utasításokat nem tartják be.
• Ne használjon mást a termékhez mellékelt akkumulátortöltön kívül. Kizárólag QC80 és 40-C80 töltőket használjon BLi sorozatú és 40-B sorozatú csereakkumulátorok töltéséhez.
• Ne próbálkozzon az akkumulátortöltő szétszerelésével.
• Ne használjon meghibásodott vagy sérült akkumulátortöltöt.
• Ne emelje fel az akkumulátortöltőt a tápkábelnél fogva. Az akkumulátortöltő fali aljzatból történő kihúzásához a dugaszt húzza. Ne a tápkábelt húzza.
• Minden kábelt és hosszabbítókábelt óvjon a víztől, az olajtól és az éles peremektől. Ügyeljen rá, hogy a kábel ne akadjon be ajtóba, korlátba vagy ezekhez hasonló tárgyakba.
• Ne használja az akkumulátortöltöt gyúlékony anyagok vagy olyan anyagok közelében, amelyek korróziót okozhatnak. Győződjön meg róla, hogy az akkumulátortöltöt nem fedi semmi. Amennyiben a töltő füstölni vagy égni kezdene, húzza ki a dugóját.

• Az akkumulátort csak jó szellőzésű helyiségben, napfénytől távol töltse. Ne töltse az akkumulátort kültéren. Ne töltse az akkumulátort nedves körülmények között.

• Az akkumulátortöltőt csak 5 °C (41 °F) és 40 °C (104 °F) közötti hömérséklet esetén használja. A töltőkészüléket jól szellőző, száraz és pormentes környezetben használja.

• Ne tegyen tárgyakat az akkumulátortöltő hűtőnyílásaiba.
• Ne érintsen az akkumulátortöltő csatlakozóihoz fémtárgyakat, mivel ezek rövidzárlatot okozhatnak a töltőkészüléken.
• Jóváhagyott, sértetlen hálózati aljzatot használjon. Ellenőrizze, hogy az akkumulátortöltő kábele nem sérült-e. Hosszabbítókábelek használata esetén győződjön meg arról, hogy a hosszabbítókábelek nem sérültek-e.
• Ne töltsön nem újratölthető akkumulátorokat a töltővel.

Biztonsági utasítások a karbantartáshoz

FIGYELMEZTETÉS: A terméken végzett karbantartási műveletek előtt olvassa el az alábbi figyelmeztetéseket.

• Karbantartás, egyéb ellenőrzések vagy a termék összeszerelése előtt távolítsa el az akkumulátort.
• A kezelő kizárólag a jelen használati utasításban szereplő karbantartási és szervizmunkákat végezheti el. A szélesebb körű karbantartási és szervizmunkákkal kapcsolatban forduljon a szakszervizhez.
• Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt. Az erős tisztítószerek kárt tehetnek a műanyagban.
• A karbantartási műveletek elmulasztása csökkenti a termék élettartamát, illetve növeli a balesetveszélyt.
• A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel, különös tekintettel a biztonsági eszközökre. Amennyiben a karbantartást követően nem minden, a használati utasításban leírt ellenőrzési művelet jóváhagyott, forduljon a szakszervizhez. Garantáljuk a termékéhez megfelelő, professzionális javítást és szervizelést.
• Kizárólag eredeti pótalkatrészeket használjon.

Összeszerelés

Bevezető

FIGYELMEZTETÉS: Figyelmesen olvassa el a biztonságról szóló fejezetet, mielőtt összeállítaná a terméket.

A trimmervédő felszerelése

1. Helyezze a trimmervédőt a motorházra. (ábra 28).
2. Szerelje be a csavart a motorházon és a trimmervédön keresztül. (ábra 29)
3. Húzza meg a csavart.

A damilfej összeszerelése

1. Forgassa a kimenőtengelyt addig, amíg a hajtótárcsában lévő furatok egyike egy vonalba nem kerül a hajtómüházon lévő megfelelő furattal.
2. Helyezze be a rögzítőcsapot a nyílásba a nyél rögzítéséhez.
3. Forgassa el a damilfejet az óramutató járásával megegyező irányba. (ábra 30)

A hurokfogantyú összeszerelése

1. Csatlakoztassa a hurokfogantyút a nyélre. (ábra 31)
2. Tolja a távtartót a hurokfogantyú nyílásába.
3. Szerelje fel a csavart és a gombot. Ne húzza meg túlságosan.
4. Mozgassa a hurokfogantyút a megfelelő helyzetbe. Lásd: A hurokfogantyú beállítása291. oldalon.
5. Húzza meg a gombot.

A két részböl álló nyél összeszerelése

1. Állítsa egy vonalba a nyélen lévő háromszög szimbólumot (A) a nyélcsatlakozáson lévő háromszög szimbólummal (B). (ábra 32)

2. Nyomja be a nyelet a nyélcsatlakozásba (C). (ábra 33)

3. Mozgassa a nyélcsatlakozó hüvelyt (D) a nyélcsatlakozásra (C). (ábra 34)

4. Fordítsa el és húzza meg teljesen a nyélcsatlakozó hüvelyt. (ábra 35)

A növényvédő felszerelése

1. Szerelje fel a növényvédőt a motorház furataiba.
2. Ellenőrizze, hogy a növényvédő szabadon tud-e előre és hátrafelé mozogni. (ábra 36)

Az akkumulátortöltő (40-C80) falra történő felszerelése

VIGYÁZAT: Az akkumulátortöltő falra történő felszereléséhez ne használjon elektromos csavarhúzót. Az elektromos csavarhúzó kárt tehet az akkumulátortöltőben.

1. Szerelje fel az akkumulátortöltöt a falra a 2 csavarral (B). Szükség esetén használjon tipliket (A). (ábra 37)
2. Helyezze be a 2 csavarfurat-sapkát (C).
3. Csatlakoztassa a tápkábelt egy akkumulátortöltöhöz és egy fali aljzathoz.

Üzemeltetés

Bevezető

FIGYELMEZTETÉS: A termék használata előtt figyelmesen olvassa el a biztonságról szóló fejezetet.

A termék működtetése előtt

• Ellenőrizze a munkaterületet – mérje fel a terep jellegét. Ellenőrizze a talaj lejtését, valamint keressen esetleges akadályokat, például köveket, ágakat és gödröket.
• Végezzen átfogó ellenőrzést a terméken.
• Végezze el a használati utasításban közölt biztonsági ellenőrzéseket, valamint karbantartási és szervizelési feladatokat.
• Ellenőrizze, nem piszkos-e a motor, és nincs-e rajta repedés. Tisztítsa meg a motort a fűtől és a levelektől egy kefe segítségével. Szükség esetén viseljen kesztyűt.
• Keressen sérülést, repedést a szegélyvágó fejen és a vágófelszerelés védőburkolatán. Ha a damilfej vagy a vágófelszerelés védőburkolata sérült vagy repedt, cserélje ki.
• Ellenőrizze, hogy az anyák és csavarok szorosan meg vannak-e húzva.
• A termék elindítása előtt győződjön meg arról, hogy minden fedőelem, burkolat, fogantyú és

vágószerkezet megfelelően rögzítve van-e és sérülésmentes-e.

Akkumulátor

FIGYELMEZTETÉS: Az akkumulátor használata előtt figyelmesen olvassa el a biztonságról szóló fejezetet. Olvassa el figyelmesen az akkumulátorhoz és az akkumulátortöltőhöz mellékelt használati útmutatót is.

Tartsa az akkumulátort és az akkumulátortöltőt megfelelő környezeti hőmérsékleten.

	Környezeti hőmérséklet
Az akkumulátor használata	5 °C-40 °C/41 °F-104 °F
Az akkumulátor feltöltése	5 °C-40 °C/41 °F-104 °F

Az akkumulátor állapota

A kijelző jelzi az akkumulátor töltöttségét, valamint azt, hogy van-e valami probléma az akkumulátorral.

(ábra 38)

LED jelzőlámpa Az akkumulátor állapota (töltöttségi állapot)
4 LED világít n.a. Az akkumulátor töltöttsége 76–		100%-os.
3 LED világít Az akkumulátor töltöttsége 76–100%-os. Az akkumulátor töltöttsége		51–75%-os.
2 LED világít Az akkumulátor töltöttsége 51–75%-os. Az akkumulátor töltöttsége		26–50%-os.
1 LED világít Az akkumulátor töltöttsége 26–50%-os. Az akkumulátor töltöttsége		6–25%-os.
1 LED villog Az akkumulátor töltöttsége 0–25%-os. Az akkumulátor töltöttsége 0–		5%-os.

Az akkumulátor töltése

Az első használat előtt töltse fel az akkumulátort. Az új akkumulátorok csak 30%-ra vannak feltöltve.

VIGYÁZAT: Az akkumulátortöltőt az adattáblán szereplő feszültségű és frekvenciájú tápaljzathoz csatlakoztassa.

50 °C/122 °F feletti hömérséklet esetén az akkumulátor nem töltödik fel.

1. Csatlakoztassa a tápkábelt az akkumulátortöltőhöz.
2. Csatlakoztassa az akkumulátortöltöt földelt hálózati aljzathoz. A töltést jelző LED egyszer felvillan. (ábra 39)
3. Csatlakoztassa az akkumulátort a töltőkészülékhez. A töltést jelző LED világítani kezd. Az akkumulátort legfeljebb 24 óráig töltse. (ábra 40)
4. Nyomja meg az akkumulátorjelző gombot. Ha az összes LED jelzőlámpa világít, az akkumulátor teljesen fel van töltve.
5. Húzza ki a tápkábelt, és csatlakoztassa le az akkumulátortöltöt a tápcsatlakozóról. Ne a tápkábelt húzza.
6. Vegye ki az akkumulátort a töltőböl.

Az akkumulátor csatlakoztatása a termékhez

FIGYELMEZTETÉS: Kizárólag eredeti Husqvarna akkumulátort használjon a termékben.

1. Töltse fel teljesen az akkumulátort.
2. Nyomja az akkumulátort a terméken található akkumulátortartóba. Az akkumulátor egy kattanás kíséretében a helyére kattan. (ábra 41)

VIGYÁZAT: Ha az akkumulátor

nem megy bele könnyen az akkumulátortartóba, akkor az akkumulátor nem megfelelően van behelyezve. Ezzel kárt tehet a termékben.

A termék elindítása

1. Tartsa nyomva az indító-/leállítógombot, amíg a zöld LED világítani nem kezd. (ábra 42)
2. Nyomja meg a kapcsológomb reteszét és a kapcsológombot. A vágószerkezet forogni kezd.

A hurokfogantyú beállítása

1. Lazítsa meg a gombot, majd állítsa a hurokfogantyút a megfelelő helyzetbe. (ábra 43)

Megjegyzés: Ügyeljen arra, hogy a hurokfogantyút ne rögzítse vagy mozgassa a kétrészes nyélen lévő figyelmeztető matricákra.

1. Húzza meg a gombot.

Automatikus leállítás funkció

A termék automatikus leállítás funkciója leállítja a terméket, amikor az nincs használatban. Az indítást/leállítást jelző zöld LED világítani kezd, és a termék 180 másodperc után leáll.

A termék működtetése

Füszegély nyírás

1. Tartsa a szegélynyíró fejet közvetlenül a talajszint felett ferdén. Ne nyomja bele a damilt a fübe. (ábra 44)
2. Csökkentse a füvágó damil hosszát 9–11 cm-re.

Fünyírás

1. A vágódamil a fü nyírásakor legyen párhuzamos a talajjal. (ábra 45)
2. Ne nyomja le a talajra a damilfejet. Ezzel kárt tehet a termékben.
3. A fünyírást kaszáló mozdulatokkal végezze. Dolgozzon teljes fordulatszámon. (ábra 46)

A fü seprése

A forgó zsinór légáramlatával eltávolíthatja a levágott füvet a munkaterületról.

1. Tartsa a damilfejet és a zsinórt a talaj felett, arra párhuzamosan.
2. Adjon teljes gázt.
3. A szegélyvágó fejet oldalról oldalra mozgatva seperje a füvet.

FIGYELMEZTETÉS: Minden alkalommal tisztítsa meg a damilfej borítását, amikor új vágózsinórt helyez fel, hogy egyensúlyt biztosíthasson és elkerülhesse a markolat vibrálását. Ellenőrizze és szükség esetén tisztítsa meg a szegélyvágó fej egyéb elemeit is.

A damilfej elfordítása

A termék twist and edge (elfordítás és szegélynyírás) gombja lehetővé teszi a damilfej elforgatását. Így egyszerű a szegélynyírás a gyalogutak és gépkocsibejárók mentén.

(ábra 47)

1. A gombot lenyomva és nyomva tartva a damilfej elforgatható 90 fokkal.
2. Engedje el a gombot a damilfej függőleges helyzetben történő rögzítéséhez.

A gyepszegélyek lenyírása

A füvágó damilja legyen merőleges a talajra. Lásd: A damilfej elfordítása292. oldalon.(ábra 48)

• Lassan haladjon.
• Ne hagyja, hogy a damilfej a talajhoz érjen. A talaj és a damilfej is károsodhat.
• Használjon teljes teljesítményt.
• Ügyeljen arra, hogy a levágott anyag korábban levágott területre szóródjon.

A termék leállítása

1. Engedje el a kapcsológombot és a kapcsológomb reteszét.
2. Nyomja le az indító-/leállító gombot, amíg a zöld LED ki nem alszik.
3. Nyomja le az akkumulátor kioldógombjait, és távolítsa el az akkumulátort a készülékből. (ábra 49)

A szegélyvágó damil pótlása

Tekintse meg a használati utasítás utolsó oldalát.

Karbantartás

Bevezető

FIGYELMEZTETÉS: A termék karbantartása előtt olvassa el és értelmezze a biztonsággal foglalkozó fejezetet.

Karbantartási terv

FIGYELMEZTETÉS: Karbantartási munkák előtt távolítsa el az akkumulátort.

Alább következik egy lista a termék karbantartásával kapcsolatos lépésekről. Lásd: Karbantartás292. oldalon a további információkért.

Karbantartás Üzemeltetés előtt
Minden használat után egy puha kefével távolítsa el az ott maradt füvet. Ne használ-jon vizet.	X
Ellenőrizze, hogy az Automatikus kikapcsolás funkció 180 másodperc után kikapcsol-ja-e a készüléket.	X
Ellenőrizze, hogy a szellőzőnyílások nincsenek-e eltömödve. A nyílások tisztításához használjon puha kefét.(ábra 50)	X
Tisztítsa meg a gép külső részeit egy száraz törlőkendővel. Ne használjon vizet. X
Ellenőrizze, hogy az indító- és leállító gomb megfelelően működik és sértetlen-e. X
Ellenőrizze, hogy biztonsági szempontból megfelelő-e a kapcsológomb és a kapcsológomb reteszének működése.	X
Ellenőrizze, hogy az összes vezérlő működik és sértetlen-e. X
A fogantyúkat tartsa szárazon, tisztán, olaj- és zsírmentesen. X
Ellenőrizze, hogy nem találhatók-e sérülések a damilfejen. Sérülés esetén cserélje. X
Ellenőrizze, hogy a damilfej-védőburkolat sértetlen-e, és hogy megfelelően rögzítve van-e a termékhez. Sérülés esetén cserélje.	X
Győződjön meg arról, hogy a növényvédő összehajtható és a megfelelő helyzetekben rögzíthető.	X
Ellenőrizze, hogy az akkumulátor kioldógombjai működnek-e, és rögzítik-e az akkumulátort a termékben.	X
Ellenőrizze, hogy az akkumulátortöltő sértetlen és megfelelően működik-e. X
Ellenőrizze, hogy az akkumulátor sértetlen-e. X
Ellenőrizze, hogy az akkumulátor fel van töltve. X
Ellenőrizze, hogy az akkumulátortöltő sértetlen-e. X
Végezze el az akkumulátor és a termék közötti csatlakozások ellenőrzését. Végezze el az akkumulátor és az akkumulátortöltő közötti csatlakozás ellenőrzését.	X

Az akkumulátor és az akkumulátortöltő ellenőrzése

1. Ellenörizze, hogy az akkumulátoron nem találhatók-e sérülések, például repedések.
2. Ellenőrizze, hogy az akkumulátortöltön nem találhatók-e sérülések, például repedések.
3. Ellenőrizze, hogy az akkumulátortöltő csatlakozókábele nem sérült-e, és hogy nincs-e rajta repedés.

A termék, az akkumulátor és az akkumulátortöltő tisztítása

1. Használat után tisztítsa meg a terméket egy száraz ruhával.

2. Tisztítsa meg az akkumulátort és az akkumulátortöltöt egy száraz ruhával. Tartsa tisztán az akkumulátorvezető síneket.

3. Mielött a töltőkészülékbe vagy a termékbe helyezné az akkumulátort, gondoskodjon az akkumulátor és a töltő érintkezőinek tisztaságáról.

A damilfej ellenőrzése és cseréje

1. Ellenőrizze a damilfejet, hogy nem található-e rajta sérülés vagy repedés.
2. Húzza ki a vágódamil szálkitoló egységét.
3. Távolítsa el a damilfejet. (ábra 51)
4. Cserélje ki a damilfejet.
5. Szerelje össze a damilfejet. Lásd: A damilfej összeszerelése290. oldalon.

Hibaelhárítás

Billentyüzet

Probléma Lehetséges hibák Lehetséges megoldások
A LED folyamatosan villog. Alacsony feszültség. Töltse fel az akkumulátort.
Probléma Lehetséges hibák Lehetséges megoldások
A termék nem indul. Nyomja meg egyszerre a kapcsológombot és az indítógombot.		Engedje el a kapcsológombot, és állítsa le a készüléket.
A LED újra és újra 3-szer felvillan. Túláram. Engedje el a kapcsológombot, és in-dítsa újra a készüléket.
A LED újra és újra 5-szer felvillan. Hőmérséklet-ingadozás. Várja meg, míg a termék lehűl.
A LED újra és újra 7-szer felvillan. Logikai hiba. Engedje el a kapcsológombot, és in-dítsa újra a készüléket.

Akkumulátor

LED-es kijelző Lehetséges hibák Lehetséges megoldás
A zöld LED villog. Alacsony akkumulátorfeszültség. Töltse fel az akkumulátort.
Villog a hibajelző LED. Hőmérséklet-ingadozás. Az akkumulátort -10°C (14°F) és 40°C(104°F) közötti hőmérsékleten használja.
Túl magas feszültség. Ügyeljen, hogy a hálózati feszültség mege-gyezzen a termék adattábláján szereplő fe-szültség értékével.
A hibajelző LED világít. Túl nagy a cellák közötti különb-ség (1 V).	Forduljon az illetékes szakszervizhez.

Akkumulátortöltő

Probléma	Lehetséges hibák Lehetséges	megoldás
A töltést jelző LED piros. Maradandó akkumulátortöltő-hiba.		Forduljon márkakereskedőjéhez.
A töltést jelző LED zölden villog.	Hőmérséklet-ingadozás, az akkumulátor túl hideg vagy túl meleg a használathoz vagy a töltéshez.	Hagyja lehűlni, vagy melegítse fel az akkumulátort. Ha az akkumulátor hőmérséklete megfelelő, ismét használható vagy tölthető. Az akkumulátortöltőt 5 °C és 40 °C közötti környezeti hőmérsékleten használja.
A töltést jelző LED pirosan villog.	Hibás akkumulátor. Forduljon márkakereskedőjéhez.

Szállítás, tárolás és ártalmatlanítás

Szállítás és raktározás

- A mellékelt lítium-ion akkumulátorokra a veszélyes anyagokra vonatkozó jogszabályok követelményei érvényesek.

- Kereskedelmi szállításnál – harmadik fél és szállítmányozó cégek esetén is – a csomagolásra és cím kézésre vonatkozó speciális előírásokat be kell tartani.

• A termék elküldése előtt forduljon egy veszélyes anyagok tekintetében szakképzett személyhez. Tartsa be az összes vonatkozó nemzeti előírást.
• Ha az akkumulátort becsomagolja, a szabadon álló érintkezőket le kell fedni ragasztószalaggal. Szorosan csomagolja be az akkumulátort, hogy az ne mozdulhasson el a csomagoláson belül.
• Tároláshoz vagy szállításhoz távolítsa el az akkumulátort.
• Helyezze az akkumulátort és az akkumulátortöltőt száraz, nedvesség- és fagymentes helyre.
• Ne tartsa az akkumulátort olyan helyen, ahol elektrosztatikus töltés lehet jelen. Ne tartsa az akkumulátort fém dobozban.
• Helyezze az akkumulátort közvetlen napfénytöl védett helyre, ahol a hömérséklet 5°C (41°F) és 25°C (77°F) között van.
• Helyezze az akkumulátortöltőt közvetlen napfénytől védett helyre, ahol a hömérséklet 5 °C (41 °F) és 45°C (113°F) között van.
• Az akkumulátortöltöt csak 5°C (41°F) és 40°C (104°F) közötti környezeti hömérséklet mellett használja.
• Hosszú ideig való tárolás előtt töltse fel az akkumulátort 30–50%-ra.
• Az akkumulátortöltőt száraz, zárt helyen tárolja.
• A tárolás során tartsa távol az akkumulátort az akkumulátortöltötöl. Ügyeljen arra, hogy gyermekek

és más jogosulatlan személyek ne érhessenek a berendezéshez. A berendezést kulccsal zárható helyen tárolja.

- A hosszú ideig való tárolás előtt tisztítsa meg a terméket, és végezze el annak teljes karbantartását.

- A sérülések és a termék károsodásának elkerülése érdekében szállításkor és tároláskor használja a terméken található szállítási biztosítószerkezetet.

- Szállításkor rögzítse biztosan a terméket.

Az akkumulátor, az akkumulátortöltő és a termék ártalmatlanítása

A terméken vagy annak csomagolásán található szimbólumok azt jelzik, hogy a termék nem minősül háztartási hulladéknak. Újrahasznosítását egy elektromos és elektronikus berendezések újrahasznosítására szolgáló ponton kell elvégezni. Ez elősegíti a környezetre és a személyekre gyakorolt káros hatások megelőzését.

A termék újrahasznosításával kapcsolatos további információkért forduljon a helyi hatóságokhoz, hulladékártalmatlanítási szolgáltatást végző vállalkozáshoz vagy kereskedőjéhez.

Műszaki adatok

Müszaki adatok

	110iL
Motor
Motortípus PMDC
Kimenőtengely fordulatszáma, ford./perc 6500
Vágószélesség, mm 300
Tömeg
Tömeg akkumulátor nélkül, kg 3,2
Zajkibocsátás ^52
Hangteljesítményszint, mért dB (A) érték, fűszegélynyíró esetén 84,7
Hangteljesítményszint, mért dB (A) érték, fűszegélylenyeső esetén 87,6
Hangteljesítményszint, garantált, L_WA dB (A) 92
Zajszintek53
A kezelő hallószervére gyakorolt, EN ISO 50636-2-91 szerint mért hangnyomásszint, dB (A), füszegélynyíró esetén:	73,4
A kezelő hallószervére gyakorolt, EN ISO 50636-2-91 szerint mért hangnyomásszint, dB (A), füszegélylenyeső esetén:	72,9
Rezgésszintek54
Az EN50636-2-91 szerint mért rezgésszintek a fogantyúkban, m/s2Damilfejjel ellátva (eredeti), első/hátsó, füszegélynyíróhoz.	1,365/1,051
Az EN50636-2-91 szerint mért rezgésszintek a fogantyúkban, m/s2Damilfejjel ellátva (eredeti), első/hátsó, füszegélylenyesőhöz.	0,873/0,789

A termék esetében jóváhagyott akkumulátorok

Akkumulátor	BLi10 40-B70
Típus Lítium-ion Lítium-ion
Akkumulátor kapacitása, Ah	Lásd az akkumulátor típus-címkéjét	Lásd az akkumulátor típus-címkéjét	Lásd az akkumulátor típus-címkéjét
Névleges feszültség, V 36 36,5 36
Tömeg, font/kg 0,7 0,7 0,8

A termék esetében jóváhagyott akkumulátortöltők

Akkumulátortöltő	QC80 40-C80
Hálózati feszültség, V 100-240 100-240
Frekvencia, Hz 50–60 50–60
Teljesítmény, W 100 72
Kimeneti feszültség, V, egyenáram/ amper, A 36/2 43/1,6

Tartozékok

Eredeti tartozékok

Eredeti tartozékok Típus Vágófelszerelés védőburkolata, cikksz.
Damilfej A15B M5 (∅ 1,6 mm-es szál) 534 98 40-01

Megfelelőségi nyilatkozat

EU megfelelőségi nyilatkozat

A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.: [phone]), a saját felelősségére kijelenti, hogy a termék:

Leírás Akkumulátoros	fűszegélynyíró/fűszegélylenyeső
Márka Husqvarna
Típus/modell 110iL
Megjelölés 2022-as és	újabb sorozatszámok

teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak:

Irányelv/rendelet Leírás
2006/42/EK „gépre vonatkozó”
2014/30/EU „elektromagneses megfelelőségre vonatkozó”
2000/14/EK „környezeti zajkibocsátásra vonatkozó”
2011/65/EU „az egyes	veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozására vonatkozó”

valamint hogy az alábbi szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN 60335-1:2012+A11:2014+A13:2017+A14:2019+A1:2019+A2:2019, EN 50636-2-91:2014, EN IEC 63000:2018, EN 55014-1:2017+A11; EN 55014-2:2015.

Bejelentett tanúsítási szervezet: A(z) 0197 TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg, Germany igazolja a Bizottság 2000/14/EK jelü irányelve VI., megfelelőségértékelési eljárás című függelékének való megfelelést.

A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok295. oldalon.

Huskvarna, 2022-07-05

△ ∂ ∂

Claes Losdal, K+F menedzser, Husqvarna AB A müszaki dokumentációk felelöse

Sadržaj

Uvod....299

Sigurnost....300
