KASUTUSJUHEND 110iL HUSQVARNA

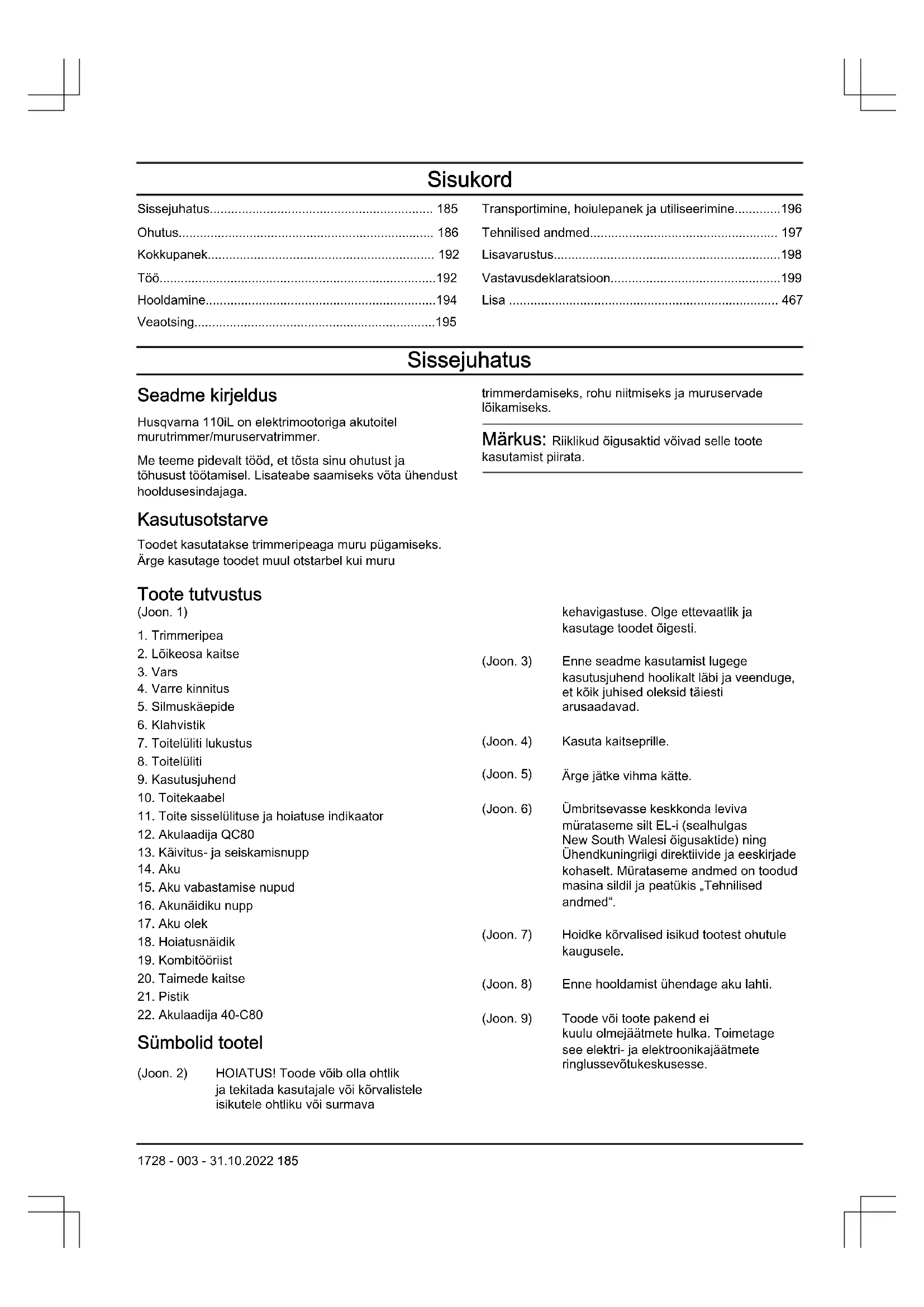

Vastavusdeklaratsioon....199

Lisa 467

Sissejuhatus

Seadme kirjeldus

Husqvarna 110iL on elektrimootoriga akutoitel murutrimmer/muruservatrimmer.

Me teeme pidevalt tööd, et tösta sinu ohutust ja töhusust töötamisel. Lisateabe saamiseks võta ühendust hooldusesindajaga.

trimmerdamiseks, rohu niitmiseks ja muruservade lõikamiseks.

Märkus: Riiklikud öigusaktid vöivad selle toote kasutamist piirata.

Kasutusotstarve

Toodet kasutatakse trimmeripeaga muru pügamiseks. Ärge kasutage toodet muul otstarbel kui muru

Toote tutvustus

(Joon. 1)

1. Trimmeripea

2. Lõikeosa kaitse

3. Vars

4. Varre kinnitus

5. Silmuskäepide

6. Klahvistik

7. Toitelüliti lukustus

8. Toitelüliti

9. Kasutusjuhend

10. Toitekaabel

11. Toite sisselülituse ja hoiatuse indikaator

12. Akulaadija QC80

13. Käivitus- ja seiskamisnupp

14. Aku

15. Aku vabastamise nupud

16. Akunäidiku nupp

17. Aku olek

18. Hoiatusnäidik

19. Kombitööriist

20. Taimede kaitse

21. Pistik

22. Akulaadija 40-C80

Sümbolid tootel

(Joon. 2) HOIATUS! Toode võib olla ohtlik ja tekitada kasutajale või kõrvalistele isikutele ohtliku või surmava

kehavigastuse. Olge ettevaatlik ja kasutage toodet õigesti.

(Joon. 3) Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et köik juhised oleksid täiesti arusaadavad.

(Joon. 4) Kasuta kaitseprille.

(Joon. 6) Ümbritsevasse keskkonda leviva mürataseme silt EL-i (sealhulgas New South Walesi öigusaktide) ning Ühendkuningriigi direktiivide ja eeskirjade kohaselt. Mürataseme andmed on toodud masina sildil ja peatükis „Tehnilised andmed“.

(Joon. 7) Hoidke körvalised isikud tootest ohutule kaugusele.

(Joon. 8) Enne hooldamist ühendage aku lahti.

(Joon. 9) Toode või toote pakend ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete ringlussevõtukeskusesse.

(Joon. 10) See seade vastab kehtivatele EL-i direktiividele.

(Joon. 11) See toode vastab kehtivatele Ühendkuningriigi eeskirjadele.

mesildilt või lasertrükiselt. aaaa on tootmisaasta ja nn on tootmisnädal.

Akul ja/või akulaadijal olevad sümbolid.

Toimetage seade elektri- ja elektroonikajäätmete ringlussevõtukeskusesse. (Kehtib vaid Euroopas)

(Joon. 13) Törkekindel trafo.

(Joon. 14) Kasutage ja hoiustage akulaadijat ainult siseruumides.

(Joon. 15) Topeltisolatsioon.

Tootevastutus

Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Tootja

Husqvarna AB

SE-561 82, Huskvarna, Sweden

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva önnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutusalased märkused elektritööriistade kohta

HOIATUS: Lugege köik ohutusalased hoiatused ja köik juhised läbi. Hoiatuste ja juhiste eiramine vöib pöhjustada elektrilöögi, tulekahju ja/vöi raskeid vigastusi.

Märkus: Hoidke köik ohutusalased märkused ja juhised edasiseks kasutamiseks alles. Märkustes kasutatud elektritööriista möiste tähistab võrgutoitel

(juhtmega) elektritööriista või akutoitel (juhtmeta) elektritööriista.

Käivitamiseelne kontroll

• Eemaldage alati aku, et seade juhuslikult ei käivituks. Enne seadme hooldamist tuleb aku alati eemaldada.
• Enne seadme kasutamist ning pärast löögi saamist tuleb kontrollida kulumis- ja kahjustusjälgi ning seadet vajadusel remontida.
• Vaadake üle tööpiirkond. Körvaldage köik lahtised esemed, nagu kivid, klaasikillud, naelad, traadid, nöör ja muu taoline, mis vöivad välja paiskuda vöi löikurisse vöi löikuri piirdesse kinni jääda.
• Kontrollige, ega mootor pole määrdunud või mõranenud. Eemaldage mootorist harja abil muru ja lehed. Vajaduse korral tuleb kanda kindaid.
• Kontrollige, et trimmeripea oleks täielikult trimmeri külge kinnitatud.
• Kontrollige, et seade oleks töökorras. Kontrollige, et köik mutrid ja kruvid oleksid korralikult pingutatud.
• Kontrollige trimmeripead ja kaitsekatet kahjustuste ja mõrade osas. Kui on näha pragusid või vigastusi, vahetage trimmeripea ja kaitsekate välja. Kasutage ettenähtud lõikeosa kaitsekatet. Vt peatükki Tehnilised andmed.

• Seadme kasutaja peab veenduma, et inimesed ja loomad oleksid seadmega töötamise ajal vähemalt 15 meetri kaugusel. Kui samas kohas töötab mitu kasutajat, peab nende ohutusvahemaa olema vähemalt 15 meetrit.

• Enne kasutamist tehke seadmele üldine ülevaatus. Järgige hooldusskeemi.

• Kasutamist võivad piirata riiklikud või kohalikud seadused. Järgige kõiki määrusi.

Tööala ohutus

• Hoidke tööala puhas ja tagage hea valgustatus. Segamini või hämarad alad on önnetusealtid.
• Ärge kasutage elektritööriistu plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. Elektritööriistad võivad tekitada sädemeid, mis võivad tolmu või gaasid süüdata.
• Hoidke elektritööriista kasutamise ajal lapsed ja körvalseisjad tööalast eemal. Tähelepanu hajumine vöib pöhjustada kontrolli kaotamist.

Elektriohutus

• Elektritööriista pistikud peavad sobima pistikupessa. Ärge muutke pistikut mis tahes viisil. Ärge kasutage maandusega elektritööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
• Väldi kehalist kokkupuudet maandatud pindadega (nt torud, radiaatorid, elektripliid ja külmikud). Keha maandamise korral on elektrilöögi oht suurem.
• Vältige elektritööriistade kokkupuudet vihma ja märgade tingimustega. Tööriista pääsenud vesi suurendab elektrilöögi saamise ohtu.
• Kasutage juhet õigesti. Ära kunagi kasuta juhet elektritööriista kandmiseks, tömbamiseks või pistikupesast eemaldamiseks. Kaitske juhet kuumuse, öli, teravate servade ja liikuvate osade eest. Kahjustatud või sõlmes juhe suurendab elektrilöögi ohtu.
• Elektritööriistaga öues töötamisel kasuta välistingimustes kasutamiseks sobivat pikendusjuhet. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
• Kui elektritööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitsmega (RCD) kaitstud toidet. RCD kasutamine vähendab elektrilöögi ohtu.

Inimeste kaitsmine

• Olge elektritööriista kasutamisel tähelepanelik, jälgige oma tegevust ja kasutage tervet mõistust. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus elektritööriistade kasutamise ajal võib lõppeda tõsiste kehavigastustega.
• Kasutage isikukaitsevahendeid. Kasutage alati kaitseprille. Asjakohastes tingimustes kaitsevahendite (nt tolmumask, mittelibisevad turvajalatsid, kiiver või kõrvaklapid) kasutamine vähendab kehavigastuste ohtu.
• Vältige soovimatut käivitumist. Enne seadme ühendamist toiteallika või akuga, üles tõstmist või kandmist veenduge, et lüliti on väljalülitatud

asendis. Kui kannate elektritööriistu nii, et teie sörm on toitelülitil, vöi pingestate lülitiga varustatud elektritööriistu, vöib see löppeda önnetusega.

• Eemaldage enne elektritööriista sisselülitamist köik reguleerimis- ja mutrivötmed. Elektritööriista pöörleva osa külge jäetud mutri- vm vöti vöib pöhjustada kehavigastusi.
• Ärge kūünitage liiga kaugele. Säilitage kogu aeg kindel jalgealune ja tasakaal. See annab ootamatutes olukordades parema kontrolli elektritööriista üle.
• Kandke nõuetekohaseid riideid. Ärge kandke lahtiseid rõivaid ega ehteid. Hoidke juuksed ja rõivad liikuvatest osadest eemal. Lahtised rõivad, ehted või pikad juuksed võivad liikuvate osade vahele kinni jääda.
• Kui seadmetel on ühendus tolmueemaldus- ja kogumisseadmete jaoks, veenduge, et need on ühendatud ja neid kasutatakse õigesti. Tolmukogumise kasutamise abil saab vähendada tolmuqa seotud ohte.
• Ärge muutuge tööriistade sagedasest kasutusest hooletuks ja ärge ignoreerige tööriistade ohutu kasutamise põhimõtteid. Hooletu tegevus võib ka murdosa sekundi jooksul põhjustada tõsiseid kehavigastusi.
• Sõltuvalt tööriista kasutusviisist võib mootortööriista kasutamise ajal tekkiv vibratsioon seadme dokumentatsioonis esitatud koguväärtusest erineda. Kasutajad peaksid välja selgitama isikukaitsemeetmed, mis põhinevad eeldatavatel tegelikel töötingimustel (arvestada tuleb töötsükli kõiki etappe – lisaks täisvõimsusega töötamisele loeb ka see aeg, mil seade on välja lülitatud, ja see aeg, kui seade töötab tühikäigul).

Elektritööriista kasutamine ja hooldamine

• Ärge suruge elektritööriista jõuga. Kasutage rakenduse jaoks asjakohast elektritööriista. Öige elektritööriist teeb töö ära paremini, ohutumalt ja ettenähtud kiirusel.
• Ärge kasutage elektritööriista, kui lüliti vajutamisel ei lülitu seade sisse ega välja. Mis tahes elektritööriist, mida pole võimalik juhtida, on ohtlik ja tuleb viivitamatult parandada.
• Enne elektritööriista reguleerimist, tarvikute vahetamist või hoiulepanekut eemalda pistik toiteallikast ja/või eemalda elektritööriista küljest aku, kui see on eemaldatav. Taolised ennetavad ohutusmeetmed vähendavad elektritööriista tahtmatu käivitamise ohtu.
• Hoidke elektritööriistu, mida te parasjagu ei kasuta, lastele kättesaamatus kohas ja ärge lubage elektritööriista kasutada isikutel, kes ei oska seda kasutada või pole neid juhiseid läbi lugenud. Elektritööriistad on koolitamata kasutajate käes ohtlikud.
• Elektritööriistu ja tarvikuid tuleb hooldada. Kontrollige liikuvate osade joondust ja kinnitusi, osade purunemist või muid tööriista kasutamist

mõjutada võivaid tegureid. Kahjustuse korral laske elektritööriist enne kasutamist remontida.

Paljude önnetuste põhjuseks on halvasti hooldatud elektritööriistad.

• Hoidke lõikevahendid teravad ja puhtad. Nõuetekohaselt hooldatud teravate lõikeservadega lõikevahendite kinnikiilumise tõenäosus on väiksem ja neid on hõlpsam juhtida.
• Järgige elektritööriista, tarvikute, tööriistaotsikute jm kasutamisel neid juhiseid ning arvestage töötingimuste ja -ülesandega. Elektritööriista kasutamine muuks kui ettenähtud otstarbeks vöib pöhjustada ohtliku olukorra.
• Hoidke käepidemed ja haardepinnad kuivad, puhtad ning öli- ja määrdevabad. Libedate käepidemete ja haardepindade korral ei ole ootamatutes olukordades võimalik tööriista ohutult käsitseda ja juhtida.

Akutööriistade kasutamine ja hooldamine

• Kasutage laadimiseks ainult tootja soovitatud laadijat. Ühte tüüpi aku laadimiseks sobiv laadija vöib koos teist tüüpi akuga kasutades tuleohtu pöhjustada.
• Kasutage toodetega vaid spetsiaalselt neile loodud akusid. Teisi akukogumeid kasutades riskite vigastuste ja tulekahjuga.
• Kui aku pole hetkel kasutuses, hoidke seda eemal teistest metallesemetest (nt kirjaklambrid, mündid, võtmed, naelad, kruvid vms väiksed metallesemed), mis võiksid akuklemme omavahel ühendada. Akuklemmide lühistamine võib põhjustada põletushaavu või tulekahju.
• Väärkasutamise korral vöib akust vedelikku lekkida; vältige kokkupuudet. Kokkupuute korral loputage kannatada saanud kohta veega. Kui vedelik satub silma, loputage silma veega ja pöörduge arsti poole. Akust lekkinud vedelik vöib pöhjustada ärritust vöi põletushaavu.
• Ärge kasutage defektset või muudetud akut või tööriista. Kahjustatud või muudetud akud võivad käituda ettearvamatult ning põhjustada tule-, plahvatus- või vigastusohtu.
• Ärge laske akul või tööriistal puutuda kokku tulega või liiga kõrgete temperatuuridega. Kokkupuude üle 130 °C temperatuuriga võib põhjustada plahvatuse.
• Järgige köiki laadimisjuhiseid ja ärge vahetage akut või tööriista temperatuuril, mis jääb väljapoole juhistes kirjeldatud temperatuurivahemikku. Aku laadimine valesti või väljaspool selleks ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tuleohtu.

Hooldus

- Laske elektritööriista hooldada vastava väljaõppega remontijal, kes tohib kasutada ainult identseid asendusosi. See tagab elektritööriista ohutuse säilimise.

- Ärge kunagi hooldage kahjustatud akusid. Akusid võivad hooldada üksnes tootja või volitatud teenusepakkujad.

Tegutsege alati tervet möistust arvestades.

Kõiki olukordi, mis võivad seadme käitamisel ette tulla, ei ole võimalik kirjeldada. Olge alati ettevaatlik ja kasutage tervet mõistust. Vältige olukordi, millega te ei pruugi toime tulla. Kui te pärast selle juhendi läbilugemist tunnete veel ebakindlust, küsige enne jätkamist nõu asjatundjalt.

HOIATUS: Ärge laske lapsi seadme lähedale ega seadet kasutada! Et seadet on lihtne käivitada, võivad lapsed selle käivitada, kui neid piisavalt ei jälgita. See tähendab raskete vigastuste tekke ohtu. Sellepärast tuleb seadmelt eemaldada aku, kui seade jääb valveta.

Üldised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Eemaldage aku, et seade juhuslikult ei käivituks.
• Seade on ohtlik, kui seda kasutada valesti või ettevaatamatult. Seade võib põhjustada kasutaja või kõrvaliste isikute ohtliku kehavigastuse või surma.
• Ärge kasutage seadet, kui selle algseid tehnilisi näitajaid on muudetud. Ärge muutke seadme ühtegi osa ilma tootja heakskiiduta. Kasutage ainult tootja poolt heaks kiidetud osi. Vale hooldamise tagajärjeks võib olla kehavigastus või surm.
• Kontrollige seadet enne kasutamist. Vt jaotist Käivitamiseelne kontroll Ik 186 ja jaotist Enne toote kasutamist Ik 192. Ärge kasutage kahjustatud seadet. Järgige seadet kontrollides ja hooldades seadme kasutusjuhendi nõudeid.
• Lapsi tuleb jälgida, et nad seadmega ei mängiks. Ärge kunagi lubage seadet ega akut kasutada või hooldada lastel ega teistel isikutel, kes pole seadme ja/või aku kasutamise koolitust saanud. Kohalikes õigusaktides võib olla reguleeritud kasutaja vanus.
• Hoidke seadet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.
• Hoidke seadet lastele kättesaamatus kohas.
• Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata. Kasutage alati originaallisatarvikuid. Lubamatud muudatused ja varuosad võivad põhjustada kasutaja ja teiste isikute raskeid või isegi eluohtlikke kehavigastusi.

Märkus: Kasutamist võivad piirata riiklikud või kohalikud määrused. Järgige kõiki määrusi.

Ohutusjuhised kasutamisel

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Ärge kasutage masinat halva ilmaga (eelkõige äikesetormi ajal). See vähendab pikselöögi ohtu.
• Kontrollige põhjalikult, kas masina kasutuskohas on elusloodust. Masin võib töötades elusloodust kahjustada.
• Kontrollige hoolikalt masina kasutuskohta ning eemaldage sealt kõik kivid, oksad, traadid, kondid ja muud võõrkehad. Öhku paiskuvad esemed võivad põhjustada kehavigastusi.
• Enne masina kasutamist kontrollige alati visuaalselt, et löiketera ja selle koost ei oleks kahjustatud. Kahjustatud osad suurendavad vigastuste ohtu.
• Hoidke kaitsmed paigaldatuna. Kaitsmed peavad olema töökorras ja õigesti paigaldatud. Kaitse, mis on lahti tulnud, kahjustunud või ei tööta korralikult, võib tekitada kehavigastusi.
• Hoidke köik jahutusõhu sisselaskeavad prahist puhtad. Blokeeritud õhu sisselaskeavad ja praht võivad põhjustada ülekuumenemist või tuleohtu.
• Kandke alati kaitseprille ja kuulmiskaitset. Sobivad kaitsevahendid vähendavad kehavigastusi.
• Kandke masina kasutamisel alati libisemiskindlaid kaitsejalatseid. Årge kasutage masinat paljajalu või lahtiste sandaalidega. See vähendab liikuva lõiketeraga kokkupuutel jalalabade vigastuste ohtu.
• Kandke alati rõivaid, näiteks pükse, mis katavad masina kasutamise ajal kasutaja jalad. Kokkupuude liikuva lõiketera või jõhviga võib tekitada vigastusi.
• Hoidke kõrvalised isikud masinaga töötamise ajal eemale. Paiskuv praht võib tekitada raskeid kehavigastusi.
• Ärge kasutage masinat vöökohast körgemal. See aitab vältida tahtmatut kokkupuudet löiketeraga ja tagab teile ootamatutes olukordades masina üle parema kontrolli.
• Kasutage masinat märjas rohus ettevaatlikult. Köndige ja ärge kunagi jookske. See vähendab libisemis- ja kukkumisohtu, mis vöib löppeda kehavigastusega.
• Ärge kasutage masinat liiga järskudel kallakutel. See vähendab kontrolli kaotamise ning libisemis- ja kukkumisohtu, mis võib lõppeda kehavigastusega.
• Kallakul töötades tagage alati kindel asend, töötage masinaga risti üle kallaku, mitte otse üles või alla, ning olge suuna muutmisel äärmiselt ettevaatlik. See vähendab kontrolli kaotamise ning libisemis- ja kukkumisohtu, mis võib löppeda kehavigastusega.
• Hoidke köik toitejuhtmed ja -kaablid lõikealast eemale. Hekis või põõsas olev toitejuhe või -kaabel võib jääda varjatuks ning jõhv või lõiketera võib seda kogemata lõigata või kahjustada.
• Hoidke köik kehaosad trimmeri liikuvast löiketerast vöi jöhvist eemale. Ärge eemaldage materjali

masinast enne, kui see on toiteallikast lahti ühendatud. Trimmeri liikuv löiketera või jõhv võib tekitada raskeid kehavigastusi.

- Kandke masinat nii, et masin on välja lūlitatud ja kehast eemal. Masina ōige käsitsemine vähendab trimmeri liikuva lõiketera või jõhviga juhusliku kokkupuute tõenäosust.

- Kasutage asenduseks ainult tootja ettenähtud lõikepäid ja trimmeri lõiketeri või jõhve. Ärge asendage trimmeri lõiketera või jõhvi metalltraatide ega -teradega. Valed varuosad võivad põhjustada kontrolli kaotamise, purunemise ja vigastuse.

Isikukaitsevahendid

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

- Seadmega töötamisel tuleb kasutada ettenähtud isikukaitsevarustust. Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüüja poole.

• Kanna heakskiidetud kõrvaklappe.

(Joon. 17)

- Kanna heakskiidetud kaitseprille. Näokaitsme kasutamisel tuleb lisaks kasutada heakskiidetud kaitseprille. Heakskiidetud kaitseprillide all möeldakse selliseid prille, mis vastavad standardile ANSI Z87.1 USA-s või EN 166 Euroopa Liidu riikides.

(Joon. 18)

• Vajaduse korral kandke kindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.
  (Joon. 19)

- Kandke terasest varbakatete ja libisemist takistavate taldadega kaitsesaapaid.

(Joon. 20)

- Kandke vastupidavast materjalist riideid. Kandke alati pikki raskeid pükse ja pikki varrukaid. Hoiduge liiga avaratest röivastest, mis vöivad okstesse takerduda. Ärge kandke ehteid, lühikesi pükse ega sandaale. Ärge kasutage seadet paljajalu. Kinnitage juuksed ohutult ölgadest körgemale.

- Hoia esmaabikomplekti kättesaadavas kohas.

(Joon. 21)

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Selles alalõigus kirjeldatakse masina turvavarustust, selle otstarvet ning kuidas läbi viia kontrolle ja hooldust, tagamaks masina nõuetekohane töö Peatükist

Sissejuhatus Ik 185 näete, kus nad teie seadmel paiknevad.

Kui seadet ei hooldata õigesti ja korrapäraselt ning seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida önnetuste oht. Kui vajate täiendavat infot, pöörduge lähimasse teenindusse.

HOIATUS: Ärge kasutage seadet, kui selle turvavarustus pole täiesti korras. Ohutusvarustust tuleb käesolevas lõigus toodud eeskirjade kohaselt hooldada ja kontrollida. Kui seade ei vasta ohutusnõuetele, laske see parandada hooldustöökojas.

ETTEVAATUST: Seadme hooldus ja parandamine nõuab eraldi väljaõpet. Eriti oluline on see seadme ohutusvarustuse puhul. Kui seade ei vasta allpool toodud nõuetele, vii see hoolduspunkti. Meie toodetele on tagatud professionaalne hooldus ja parandus. Kui seadme müüja ei tegele hooldusega, paluge teda juhatada teid lähimasse hoolduspunkti.

Klahvistiku kontrollimine

1. Vajutage pikalt käivitus- ja seiskamisnuppu (A). (Joon. 22)

a) Seade on sisse lülitatud siis, kui LED-tuli (B) süttib. b) Seade on välja lülitatud siis, kui LED-tuli (B) kustub.

1. Kui LED-tuli (B) vilgub, vt jaotist Klahvistik Ik 195.

Toitelüliiti lukustuse kontrollimine

Toitelüliti lukustusfunktsioon väldib seadme juhuslikku käivitamist. Kui lükkate toitelüliti luku (A) alla, vabaneb toitelüliti (B). Käepidemest lahti laskmise korral naasevad nii toitelüliti kui ka toitelüliti lukustus algasendisse. (Joon. 23)

1. Jälgige, et toitelüliti oleks lüliti lukustuse algasendis lukustatud. (Joon. 24)
2. Vajutage toitelülitit ja veenduge, et vabastamise korral liiguks see tagasi algasendisse. (Joon. 25)
3. Veenduge, et toitelüliti ja toitelüliti lukustus liiguksid takistamatult ning tagastusvedru töötaks öigesti. (Joon. 26)
4. Käivitage seade. Vt jaotist Toote käivitamine Ik 193.
5. Rakendage täispöörded.
6. Vabastage toitelüliti ja veenduge, et löikeosa peatuks täielikult.

Lõikeosa kaitsme kontrollimine

HOIATUS: Ärge kasutage lõikeosa ilma heakskiidetud ja õigesti kinnitatud lõikeosa kaitsmeta. Kasutage alati lõikeosa kaitset, mis on ette nähtud just selle lõikeosa jaoks, mida te kasutate, vt Tehnilised andmed lk 197. Vale või vigane lõikeosa kaitse võib põhjustada raskeid kehavigastusi.

Lõikeosa kaitse takistab esemete paiskumist seadmekasutaja suunas. Samuti aitab see ära hoida kehavigastusi, mida võib tekitada lõikeosa puudutamine.

1. Seisake mootor.
2. Otsige kahjustusi, näiteks pragusid.
3. Kui löikeosa kaitse on kahjustunud, vahetage see välja.

Lõikeosa

• tagada seadme maksimaalne jõudlus;
• pikendada lõikeosa tööiga.

HOIATUS: Lõikeosa tohib kasutada ainult koos selleks ette nähtud kaitsekattega! Vt jaotist Tehnilised andmed Ik 197. Lõikeosa kasutusjuhendist leiate teavet trimmerijõhvi õige paigaldamise ja õige läbimõõduga trimmerijõhvi valimise kohta.

HOIATUS: Defektne lõikeosa võib suurendada õnnetuste ohtu.

HOIATUS: Enne lõikeosa kallal töötamist lülitage alati välja mootor. Pärast gaasi vabastamist pöörleb see edasi. Veenduge, et lõikeosa oleks täielikult seiskunud ja ühendage süüteküünla kate enne töö alustamist süüteküünla küljest lahti.

Trimmeripea

HOIATUS: Kahjuliku vibratsiooni ärahoidmiseks veenduge alati, et trimmijõhv oleks keritud trumlile ühtlaselt ja tugevalt.

(Joon. 27)

• Kasutage ainult soovitatud trimmipäid ja -jõhve.
• Kasutage ainult soovitatud lõikeosa.

• Väiksemad seadmed nõuavad väiksemaid trimmipäid ja vastupidi.

• Tähtis on jõhvi pikkus. Sama läbimõõduga pikem jõhv nõuab võimsamat mootorit kui lühike jõhv.

• Kontrollige, et trimmerikaitse peal asetsev nuga ei oleks kahjustatud ega kadunud. Nuga lõikab trimmijõhvi, et selle pikkus oleks õige.
• Trimmijõhvi tööea pikendamiseks leotage seda enne kasutamist paar päeva vees.

Aku ohutus

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Kasutage ainult BLi seeria ja 40-B seeria akusid. Üksikasjade saamiseks vt jaotist Tehnilised andmed Ik 197. Aku on kodeeritud.
• Kasutage Husqvarna toodete vooluallikana üksnes taaslaetavaid BLi seeria ja 40-B seeria akusid. Kehavigastuse vältimiseks ärge kasutage akut muude seadmete toiteallikana.
• Elektrilöögioht. Ärge ühendage akuklemme võtmete, müntide, kruvide või muude metallesemetega. See võib tekitada akus lühise.
• Ärge kasutage mittelaetavaid akusid.
• Ärge asetage esemeid aku öhuavade sisse ja ette.
• Vältige aku kokkupuudet otsese päikesevalguse, kuumuse ja lahtise leegiga. Aku võib põhjustada põletusi ja/või keemilisi põletusi.
• Vältige aku kokkupuudet vihma ja märja keskkonnaga.
• Vältige aku kokkupuudet mikrolainete ja körgsurvega.
• Ärge demonteerige ega löhkuge akut.
• Aku lekke korral vältige vedeliku kokkupuudet keha ja silmadega. Kui vedelik satub kehale, puhastage kokkupuutunud ala rohke veega ja seebiga ning seejärel pöörduge arsti poole. Kui vedelik satub silma, ärge hõõruge silmi, vaid loputage neid veega vähemalt 15 minutit ja pöörduge arsti poole.
• Kasutage akut keskkonnas, mille temperatuur jääb vahemikku –10...40 °C.
• Ärge puhastage akut või akulaadijat veega. Vt jaotist Seadme, aku ja akulaadija puhastamine Ik 195.
• Ärge kasutage defektset või kahjustatud akut.
• Hoiustage akusid eemal metallesemetest (nt naelad, kruvid, ehted).
  • Hoidke aku eemal lastest.

Akulaadija ohutus

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

- Ohutuseeskirjade eiramine võib kaasa tuua elektrilöögi või lühise.

• Kasutage ainult seadme tarnekomplekti kuuluvat akulaadijat. BLi Seeria ja 40-B seeria asendusakude laadimiseks kasutage ainult QC80 seeria ja 40-C80 laadijaid.
• Ärge püüdke akulaadijat lahti monteerida.
• Ärge kunagi kasutage defektset või kahjustunud akulaadijat.
• Ärge tõstke akulaadijat toitejuhtmest hoides. Akulaadija võrgupistikupesast lahutamiseks tömmake pistikut. Ärge tömmake toitejuhet.
• Vältige juhtmete ja pikendusjuhtmete kokkupuudet vee, öli ja teravate servadega. Jälgige, et juhe ei jääks uste, väravate jms vahele.
• Ärge kasutage akulaadijat tuleohtlike või korrosiooni tekitavate materjalide läheduses. Veenduge, et akulaadija poleks kinni kaetud. Suitsu või tule tekke korral eemaldage pistik akulaadijast.
• Laadige akut ainult hea öhuvahetusega siseruumis ja päikesevalguse eest kaitstuna. Ärge laadige akut öues. Ärge laadige akut märjas keskkonnas.
• Kasutage akulaadijat keskkonnas, mille temperatuur jääb vahemikku 5...40 °C. Kasutage laadijat hästi ventileeritavas, kuivas ja tolmuvabas keskkonnas.
• Ärge asetage esemeid akulaadija jahutusavade sisse ja ette.
• Ärge kunagi ühendage akulaadija klemme metallesemete külge, vastasel korral vöib akulaadija lühistuda.
• Kasutage heakskiidetud ja kahjustamata pistikupesasid. Veenduge, et akulaadija juhe poleks kahjustatud. Pikendusjuhtme kasutamisel veenduge, et pikendusjuhe poleks kahjustatud.
• Ärge laadige akulaadijas mittelaetavaid akusid.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme hooldustööde tegemist lugege läbi järgnevad hoiatused.

• Eemaldage aku enne hooldustööde või muude kontrolltoimingute või seadme kokkupanemise alustamist.
• Seadme kasutaja tohib teha üksnes käesolevas kasutusjuhendis kirjeldatud hooldustöid. Mahukamate hooldustööde tegemiseks pöörduge hooldusesindusse.
• Ärge puhastage akut või akulaadijat veega. Tugevatoimeline pesuvahend võib kahjustada plastdetaile.
• Kui hooldustöid ei tehta, siis toote kasutusiga lüheneb ja önnetuste oht kasvab.
• Kõigi hooldus- ja parandustööde tegemiseks (eriti seadme ohutusseadiste juures) on vajalik eriväljaõpe. Kui pärast hooldustööde tegemist ei läbi seade kõiki käesolevas kasutusjuhendis kirjeldatud kontrolltoiminguid, siis pöörduge hooldusesinduse poole. Garanteerime, et hooldusesinduses tehakse

teie tootele professionaalsel tasemel remondi- ja hooldustööd.

- Kasutage ainult originaalvaruosi.

Kokkupanek

Sissejuhatus

HOIATUS: Enne toote kokkupanekut lugege ohutuspeatükki ja tehke selles olev teave endale arusaadavaks.

Trimmerikaitse kinnitamine

1. Seadke trimmerikaitse vastu mootori korpust. (Joon. 28).
2. Pange polt läbi mootori korpuse ja trimmerikaitsme. (Joon. 29)
3. Pingutage polti.

Trimmeripea paigaldamine

1. Pööra väljuvat völli, kuni veoketta ava satub kohakuti ülekande avaga.
2. Pange lukustustihvt auku, et völl lukustuks.
3. Keerake trimmeripead päripäeva. (Joon. 30)

Silmuskäepideme paigaldamine

1. Kinnitage silmuskäepide varrele. (Joon. 31)
2. Seadistage silmuskäepidet seda vastavalt nihutades.
3. Paigaldage kruvi ja nupp. Ärge keerake seda kinni liiga kövasti.
4. Seadke silmuskäepide öigesse asendisse. Vt jaotist Silmuskäepideme reguleerimine lk 193.
5. Keerake nupp kinni.

Lahtivõetava varre paigaldamine

1. Joondage varrel olev kolmnurga sümbol (A) varre ühenduslülil oleva kolmnurga sümboliga (B). (Joon. 32)
2. Lükake vars varre ühenduslüli (C) sisse. (Joon. 33)
3. Liigutage varre ühendusmuhv (D) varre ühenduslüli (C) peale. (Joon. 34)
4. Keerake varre ühendusmuhv lõpuni kinni. (Joon. 35)

Taimekaitsme paigaldamine

1. Paigaldage taimekaitse mootori korpuses olevatesse aukudesse.
2. Veenduge, et taimede kaitse saab vabalt ette ja taha liikuda. (Joon. 36)

Akulaadija (40-C80) seinale paigaldamine

ETTEVAATUST: Ärge kasutage akulaadija seinale paigaldamiseks elektrilist kruvikeerajat. Elektriline kruvikeeraja võib akulaadijat kahjustada.

1. Paigaldage akulaadija kahe kruviga (B) seinale. Vajadusel kasutage seinakorke (A). (Joon. 37)
2. Paigaldage kaks kruviauguga korki (C).
3. Ühendage akulaadija toitejuhe vooluvörku.

Töö

Sissejuhatus

HOIATUS: Enne toote kasutamist lugege läbi ohutuspeatükk ja veenduge, et oleksite köigest aru saanud.

Enne toote kasutamist

• Vaadake tööpiirkond üle ja veenduge, et pinnareljeef on teile tuttav. Kontrollige maapinna kallet ja seda, kas leidub takistusi, nt kive, oksi ja kraave.
  • Vaadake seade üldiselt üle.
• Teostage selles juhendis toodud ohutuskontrollid ja hooldus.
• Kontrollige, ega mootor pole määrdunud või mõranenud. Pühkige harja abil mootorilt ära rohulibled ja lehed. Vajadusel kandke kindaid.
• Kontrollige, et trimmipeal ega lõikeosakaitsmel ei oleks kahjustusi ega mõrasid. Kui trimmeripea või

lõikeosa kaitse on saanud lõögi või kui nendes on mõrasid, vahetage need välja.

• Veenduge, et köik mutrid ja kruvid oleksid pingutatud.
• Enne toote käivitamist veenduge, et köik katted, kaitsed, käepidemed ja lõikeosad oleksid õigesti kinnitatud ega oleks kahjustatud.

Aku

HOIATUS: Enne aku kasutamist lugege läbi ohutuspeatükk ja veenduge, et kogu teave on arusaadav. Lugege läbi aku ja akulaadija kasutusjuhend ning veenduge, et kogu teave on arusaadav.

Hoidke akut ja akulaadijat öigel öhutemperatuuril.

	Öhutemperatuur
Aku kasutamine 5 °C...40	°C
Aku laadimine 5 °C...40 °C

Aku olek

Ekraanil kuvatakse teave aku laetustaseme ja mistahes akuga seotud probleemide kohta.

(Joon. 38)

LED-märgutuli Aku olek (laetustase)
	BLi10 40-B70
Põleb 4 LED-tuld – Aku on 76–100% laetud.
Põleb 3 LED-tuld Aku on 76–100% laetud. Aku on 51–75% laetud.
Põleb 2 LED-tuld Aku on 51–75% laetud. Aku on 26–50% laetud.
Põleb 1 LED-märgutuli Aku on 26–50% laetud. Aku on 6–25% laetud.
1 LED-märgutuli vilgub Aku on 0–25% laetud. Aku on 0–5% laetud.

Aku laadimine

Enne aku esimest kasutuskorda laadige aku täis. Uue aku laetustase on ainult 30%.

ETTEVAATUST: Ühendage akulaadija tüübisildil näidatud pinge ja sagedusega pistikupessa.

Akut ei laeta, kui aku temperatuur on üle 50 °C.

1. Ühendage toitepistik akulaadijaga.
2. Ühendage akulaadija maandatud pistikupessa. Laadimise LED-tuli vilgub ühe korra. (Joon. 39)
3. Ühendage aku akulaadijaga. Süttib laadimist tähistav LED-tuli. Ärge laadige akut kauem kui 24 tundi. (Joon. 40)
4. Vajutage akunäidiku nuppu. Kui köik LEDmärgutuled süttivad, on aku täis laetud.
5. Akulaadija eemaldamiseks vooluvõrgust tömmake toitepistik pistikupesast välja. Ärge tömmake toitejuhet.
6. Eemaldage aku laadijast.

Aku ühendamine seadmega.

HOIATUS: Kasutage tootes ainult Husqvarna originaalakut.

1. Lae aku täielikult täis.
2. Lükake aku seadme akupessa. Aku on kohale lukustunud, kui kuulete klöpsatust. (Joon. 41)

ETTEVAATUST: Kui aku ei liigu sujuvalt akupessa, siis on aku asend vale. See võib toodet kahjustada.

Toote käivitamine

1. Lülitage käivitus- ja seiskamisnuppu seni, kuni süttib roheline LED-tuli. (Joon. 42)
2. Lükake toitelülitit ja toitelüliti lukku. Lõikeseade hakkab pöörlema.

Silmuskäepideme reguleerimine

1. Vabastage nupp ja seadke silmuskäepide öigesse asendisse. (Joon. 43)

Märkus: Ärge kinnitage ega liigutage silmuskäepidet kaheosalise varre hoiatussiltide kohale.

1. Keerake nupp kinni.

Automaatse seiskamise funktsioon

Seadmel on seiskamisfunktsioon, mis peatab seadme, kui seda ei kasutata. Käivitamise/seiskamise märgutule roheline LED-tuli kustub ja seade seiskub 180 sekundi pärast.

Seadme kasutamine

Muru pügamine

1. Hoidke trimmipead nurga all maapinna kohal. Ärge vajutage trimmerijöhvi rohu sisse. (Joon. 44)
2. Lühendage trimmerijöhvi pikkust 9–11 cm (3,5–4,3 tolli).

Rohu lõikamine

1. Rohu löikamisel jälgige, et trimmeri jõhv asuks maapinnaga paralleelselt. (Joon. 45)
2. Ärge vajutage trimmeripead vastu maapinda. See vöib toodet kahjustada.
3. Liigutage muru lõigates toodet küljelt-küljele. Rakendage täisgaasi. (Joon. 46)

Muru eemalepühkimine

Pöörleva trimmerijõhvi ümber tekkivat õhuvoolu saab kasutada lõigatud muru alalt eemaldamiseks.

1. Hoidke trimmeripead ja jõhvi maapinna kohal maapinnaga paralleelselt.
2. Rakendage täisgaasi.
3. Liigutage trimmipead küljelt küljele ja pühkige muru.

HOIATUS: Uue trimmerijöhvi paigaldamisel puhastage trimmeripea katet, et vältida tasakaaluhäireid ja käepidemete vibreerimist. Kontrollige ja vajaduse korral puhastage ka trimmipea muid osi.

Trimmipea pööramine

Nurganupp laseb kasutajal trimmeripead pöörata. See hölbustab muruservade löikamist könni- ja söiduteede ääres.

(Joon. 47)

1. Vajutage ja hoidke nuppu all ning pöörake trimmipead 90 kraadi.
2. Vabastage nupp, et trimmipea vertikaalasendisse lukustada.

Muruserva lõikamine

Veenduge, et murutrimmeri jõhv oleks maapinna suhtes vertikaalselt. Vt jaotist Trimmipea pööramine Ik 194 (Joon. 48)

• Liikuge aeglaselt.
• Jälgige, et trimmipea ei puutuks vastu maad. See vöib kahjustada maapinda ja trimmipead.
• Kasutage täisvõimsust.
• Veenduge, et lõigatud materjal paisataks juba lõigatud alale.

Seadme seiskamine

1. Vabastage toitelüliti ja toitelüliti lukk.
2. Vajutage pikalt käivitus- ja seiskamisnuppu, kuni roheline LED-tuli kustub.
3. Vajutage aku vabastusnuppe ja eemaldage aku seadmest. (Joon. 49)

Trimmerijõhvi vahetamine

Vt selle kasutusjuhendi viimast lehekülge.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege läbi ohutuspeatükk ja veenduge, et see oleks teile täielikult arusaadav.

Allpool on esitatud loend seadme hooldustöödest, mida peab tegema seadme kasutaja. Juhiseid vt jaotisest Hooldamine Ik 194 lugege lisateavet.

Hooldusgraafik

HOIATUS: Enne hooldustööde alustamist eemaldage aku.

Hooldus Enne toimingut
Pärast igat kasutuskorda eemaldage järelejäänud rohi pehme harjaga. Ärge kasutage vett.	X
Veenduge, et automaatse väljalülituse funktsioon lülitab masina 180 sekundi pärast välja.	X
Veenduge, et öhu ventilatsiooniavad ei oleks ummistunud. Kasutage avade puhasta-miseks pehmet pintslit.(Joon. 50)	X
Puhastage toote välised osad kuiva lapiga. Ärge kasutage vett. X
Kontrollige, kas käivitus- ja seiskamisnupp töötab korralikult ja on kahjustamata. X
Kontrollige, et toitelüliti ja toitelüliti lukustus töötaksid ohutult ja nõuetekohaselt. X
Kontrollige, kas köik juhtseadised töötavad korralikult ja on kahjustamata. X
Hoidke käepidemed kuivad, puhtad ning öli- ja määrdevabad. X
Veenduge, et trimmeripea oleks kahjustamata. Kahjustuste korral vahetage välja. X
Veenduge, et trimmerikaitse ei oleks kahjustunud ja et see oleks seadmega kindlalt ühendatud. Kahjustuste korral vahetage välja.	X
Veenduge, et taimekaitset saab kokku voltida ja oma asenditesse kinnitada. X
Veenduge, et aku vabastusnupud töötaksid ning lukustaksid aku kindlalt seadme külge.	X
Kontrollige, kas akulaadija on kahjustamata ja töötab korralikult. X
Veenduge, et aku ei oleks kahjustatud. X
Veenduge, et aku oleks laetud. X
Veenduge, et akulaadija ei oleks kahjustatud. X
Kontrollige aku ja seadme vahelisi ühendusi. Samuti kontrollige aku ja akulaadija vahelisi ühendusi.	X

Aku ja akulaadija kontrollimine

1. Kontrollige, kas akul leidub kahjustusi, nt pragusid.
2. Kontrollige, kas akulaadijal leidub kahjustusi, nt pragusid.
3. Veenduge, et akulaadija ühendusjuhe poleks kahjustatud ja et sellel poleks pragusid.

Seadme, aku ja akulaadija puhastamine

1. Pärast kasutamist puhastage seade kuiva riidelapiga.

2. Puhastage aku ja akulaadija kuiva riidelapiga. Hoidke akujuhikuid puhtana.

3. Enne aku asetamist akulaadijasse või tootesse veenduge, et aku ja akulaadija klemmid oleksid puhtad.

Trimmeripea kontrollimine ja vahetamine

1. Veenduge, et trimmeripea ei ole vigastatud ega pragunenud.
2. Tõmmake välja jõhvi pool.
3. Eemaldage trimmeripea. (Joon. 51)
4. Vahetage trimmeripea välja.
5. Paigaldage trimmeripea. Vt jaotist Trimmeripea paigaldamine Ik 192.

Veaotsing

Klahvistik

Probleem Võimalikud tõrked Võimalikud lahendused
LED-tuli vilgub püsivalt. Madal pinge.	Laadige akut.
Toode ei käivitu. Lükake toitelülitit ja vajutage samal ajal käivitusnuppu.	Laske toitelüliti lahti ja seisake sea-de.
LED-tuli vilgub korduvalt kolm korda järjest.	Liigvool. Vabastage toitelüliti ja käivitage ma-sin uuesti.
LED-tuli vilgub korduvalt viis korda järjest.	Temperatuuri kõrvalekalle.	Laske seadmel maha jahtuda.
LED-tuli vilgub korduvalt seitse korda järjest.	Loogika viga.	Vabastage toitelüliti ja käivitage ma-sin uuesti.

Aku

LED-näidik Võimalikud tõrked Võimalik lahendus
Roheline LED-tuli vilgub. Aku pinge madal. Laadige aku.
Tõrke LED-tuli vilgub Temperatuuni kõrvalekalle. Kasutage akut keskkonnas, mille temperatuur jääb vahemikku -10...40°C (14...104°F).
Tõrke LED-tuli põleb. Elementide erinevus on liiga suur (1 V).		Pöörduge hooldusesindusse.

Akulaadija

Probleem	Võimalikud tõrked Võimalik lahendus
Laadimist tähistav LED-tuli on punane.	Akulaadija püsiv tõrge. Pöörduge edasimüüja poole.
Laadimist tähistav LED-tuli vilgub roheliselt.	Vale temperatuur, aku on laadimiseks liiga külm või liiga kuum.
Laadimist tähistav LED-tuli vilgub punaselt.	Aku rike. Pöörduge edasimüüja poole.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

• Tarnitud liitiumioonakud vastavad ohtlike ainete eeskirjade nõuetele.
• Täitke kaubanduslikule transpordile kehtestatud pakendamise ja märgistamise erinõudeid (sh kolmandate osapoolte või ekspediitorite teenuseid kasutades).
• Enne seadme lähetamist konsulteerige isikuga, kes on läbinud ohtlike ainete käitlemise alase erikoolituse. Järgige köiki kehtivaid riiklikke eeskirju.
• Enne aku pakendisse asetamist katke lahtised kontaktid isoleerteibiga. Asetage aku pakendisse tihkelt, et see ei saaks liikuma hakata.
• Hoiustamise ja transpordi ajaks tuleb aku eemaldada.
• Asetage aku ja akulaadija kohta, mis on kuiv ja mida ei ähvarda niiskus ega jäätumine.

• Ärge hoidke akut kohas, kus vöib tekkida staatiline elekter. Ärge hoidke akut metallkastis.

• Hoidke akut ruumis, mille temperatuur püsib vahemikus 5...25°C (41...77°F) ja kus aku on varjatud otsese päikesevalguse eest.

• Hoidke akulaadijat ruumis, mille temperatuur püsib vahemikus 5...45°C (41...113°F) ja kus akulaadija on varjatud otsese päikesevalguse eest.
• Kasutage akulaadijat üksnes juhul, kui ümbritsev temperatuur on vahemikus 5...40°C.
• Enne aku pikemaajalist hoiustamist laadige see 30–50% ulatuses täis.
• Hoidke akulaadijat ruumis, mis on suletud ja kuiv.
• Ladustamisel hoidke aku akulaadijast eemal. Ärge lubage lastel ja teistel volitamata isikutel seadmeid puutuda. Hoidke seadmeid lukustatavas ruumis.
• Enne seadme pikemaajalist hoiustamist puhastage seade ja tehke sellele täishooldus.
• Transportimise ja hoiustamise ajal kasutage tootel olevat transpordikaitset, et vältida inimeste kehavigastusi ja toote kahjustusi.
• Kinnitage seade transpordi ajaks turvaliselt.

Aku, akulaadija ja seadme kasutuselt kõrvaldamine

Tootel või selle pakendil olevad sümbolid näitavad, et toodet ei tohi visata olmeprügi hulka. Toimetage see elektri- ja elektroonikajäätmete

ringlussevõtukeskusesse. Nii aitate vältida keskkonna ja inimeste kahjustamist.

Kui soovite lisateavet oma toote ringlussevõtu kohta, võtke ühendust kohalike ametiasutuste, olmejäätmete käitleja või edasimüüjaga.

Tehnilised andmed

Tehnilised andmed

	110iL
Mootor
Mootori tüüp PMDC
Väljuva völli pöörlemiskiirus, p/m 6500
Lõikelaius, mm 300
Kaal
Kaal ilma akuta (kg) 3,2
Müratasemed ^34
Helivõimsuse tase dB(A), mõõdetud murutrimmeri puhul 84,7
Helivõimsuse tase dB(A), mõõdetud servatrimmeri puhul 87,6
Müravõimsustase, garanteeritud LWA dB(A) 92
Müratase ^35
Ekvivalentne helirõhutase dB(A) kasutaja kõrva juures, mõõdetud EN ISO 50636-2-91 järgi, murutrimmeri puhul:	73,4
Ekvivalentne helirõhutase dB(A) kasutaja kõrva juures, mõõdetud EN ISO 50636-2-91 järgi, servatrimmeri puhul:	72,9
Vibratsioonitase ^36
Käepidemete vibratsioonitasemed, mõõdetud EN50636-2-91 järgi, m/s ^2 Eesmise/tagumise originaaltrimmipeaga, murutrimmeri puhul.	1,365/1,051
Käepidemete vibratsioonitasemed, mõõdetud EN50636-2-91 järgi, m/s ^2 Eesmise/tagumise originaaltrimmipeaga, servatrimmeri puhul.	0,873/0,789

Seadmes kasutamiseks heakskiidetud akud

Aku BLi10 40-B70
Tüüp Liitiumioonaku Liitiumioonaku
Aku mahtuvus, Ah Vt aku andmete kleebist Vt aku andmete kleebist
Nimipinge, V 36 36,5 36
Kaal, kg 0,7 0,7 0,8

Seadme jaoks heaks kiidetud akulaadijad

Akulaadija QC80 40-C80
Toitevõrgu pinge, V 100–240 100–240
Sagedus, Hz 50–60 50–60
Võimsus, W	100	72
Väljundpinge, alalisvool, V / amprit, A	36/2	43/1,6

Lisavarustus

Heakskiidetud tarvikud

Heakskiidetud tarvikud	Tüüp	Lõikeosa kaitsekate, art. nr.
Trimmeripea	A15B M5 (∅ 1,6 mm jõhv)	534 98 40-01

Vastavusdeklaratsioon

EL-i vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Murutrimmeri/muruservatrimmeri aku
Kaubamärk Husqvarna
Tüüp/mudel 110iL
Identifitseerimine Seerianumbrid alates 2022. aastast

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Direktiiv/eeskiri Kirjeldus

2006/42/EÜ „masinadirektiiv“

2014/30/EL „elektromagnetilise ühilduvuse direktiiv“

2000/14/EÜ „seadmete müra kohta käiv direktiiv“

2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN 60335-1:2012+A11:2014+A13:2017+A14:2019+A1:2019+A2:2019, EN 50636-2-91:2014, EN IEC 63000:2018, EN 55014-1:2017+A11; EN 55014-2:2015.

Teavitatud asutus: 0197 TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg, Germany kinnitab vastavust nõukogu direktiivile 2000/14/EÜ, vastavushindamise menetlus: lisa VI.

Lisateavet mürataseme kohta vt jaotisest Tehnilised andmed Ik 197.

Huskvarna, 2022-07-05

Claes Losdal, Husqvarna AB uurimis- ja arendusjuht Tehnilise dokumentatsiooni eest vastutaja

CE

TURINYS

[vadas....200

Sauga....201

Surinkimas.... 207

Naudojimas....208
