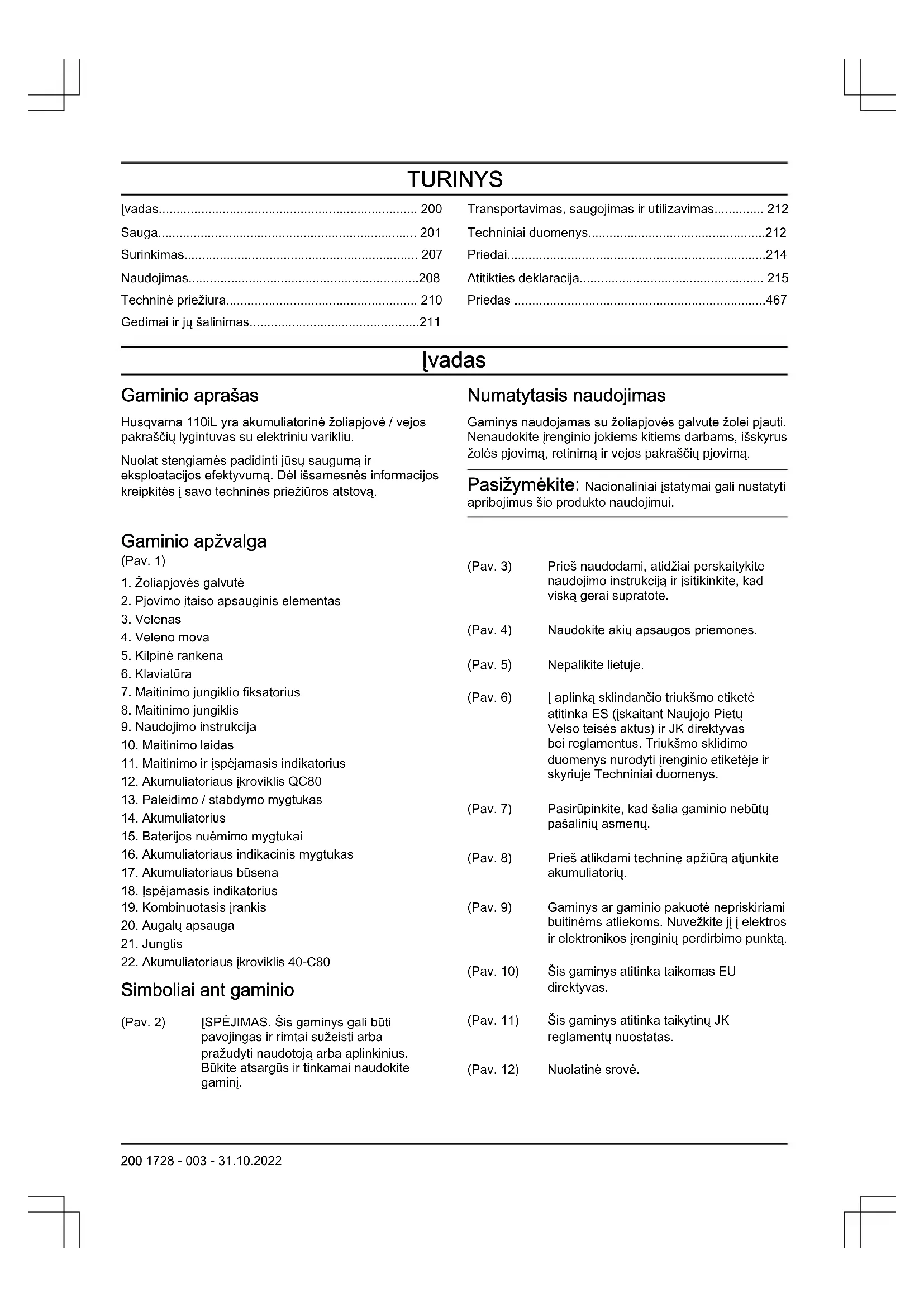

NAUDOJIMO INSTRUKCIJA 110iL HUSQVARNA

• Įvadas p. 200
• Sauga p. 201
• Surinkimas p. 207
• Naudojimas p. 208
• Techninė priežiūra p. 210
• Gedimai ir jų šalinimas p. 211
• Transportavimas, saugojimas ir utilizavimas p. 212
• Techniniai duomenys p. 212
• Priedai p. 214
• Atitikties deklaracija p. 215
• Priedas Įvadas Gaminio aprašas Husqvarna 110iL yra akumuliatorinė žoliapjovė / vejos pakraščių lygintuvas su elektriniu varikliu. Nuolat stengiamės padidinti jūsų saugumą ir eksploatacijos efektyvumą. Dėl išsamesnės informacijos kreipkitės į savo techninės priežiūros atstovą. Numatytasis naudojimas Gaminys naudojamas su žoliapjovės galvute žolei pjauti. Nenaudokite įrenginio jokiems kitiems darbams, išskyrus žolės pjovimą, retinimą ir vejos pakraščių pjovimą. Pasižymėkite: Nacionaliniai įstatymai gali nustatyti apribojimus šio produkto naudojimui. Gaminio apžvalga (Pav. 1) p. 467

1. Žoliapjovės galvutė

2. Pjovimo įtaiso apsauginis elementas

11. Maitinimo ir įspėjamasis indikatorius

12. Akumuliatoriaus įkroviklis QC80

15. Baterijos nuėmimo mygtukai

16. Akumuliatoriaus indikacinis mygtukas

17. Akumuliatoriaus būsena

18. Įspėjamasis indikatorius

19. Kombinuotasis įrankis

Simboliai ant gaminio (Pav. 2) ĮSPĖJIMAS. Šis gaminys gali būti pavojingas ir rimtai sužeisti arba pražudyti naudotoją arba aplinkinius. Būkite atsargūs ir tinkamai naudokite gaminį. (Pav. 3) Prieš naudodami, atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad viską gerai supratote. (Pav. 4) Naudokite akių apsaugos priemones. (Pav. 5) Nepalikite lietuje. (Pav. 6) Į aplinką sklindančio triukšmo etiketė atitinka ES (įskaitant Naujojo Pietų Velso teisės aktus) ir JK direktyvas bei reglamentus. Triukšmo sklidimo duomenys nurodyti įrenginio etiketėje ir skyriuje Techniniai duomenys. (Pav. 7) Pasirūpinkite, kad šalia gaminio nebūtų pašalinių asmenų. (Pav. 8) Prieš atlikdami techninę apžiūrą atjunkite akumuliatorių. (Pav. 9) Gaminys ar gaminio pakuotė nepriskiriami buitinėms atliekoms. Nuvežkite jį į elektros ir elektronikos įrenginių perdirbimo punktą. (Pav. 10) Šis gaminys atitinka taikomas EU direktyvas. (Pav. 11) Šis gaminys atitinka taikytinų JK reglamentų nuostatas. (Pav. 12) Nuolatinė srovė. 200 1728 - 003 - 31.10.2022yyyywwxxxxx Vardinėje parametrų arba lazeriu įspaustoje plokšte- lėje nurodytas serijos nu- meris. yyyy yra pagamini- mo metai, o ww yra paga- minimo savaitė. Simboliai ant akumuliatoriaus ir (ar) akumuliatoriaus įkroviklio (Pav. 16) Nuvežkite šį gaminį į elektros ir elektronikos įrenginių perdir- bimo punktą. (galioja tik Euro- poje) (Pav. 13) Apsaugotas transformatorius. (Pav. 14) Akumuliatoriaus įkroviklį naudokite ir laikykite tik uždarose patalpose. (Pav. 15) Dviguba izoliacija. Atsakomybė už gaminį Kaip nurodyta atsakomybės už gaminį įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;

• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;

• gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;

• gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas. Gamintojas Husqvarna AB SE-561 82, Huskvarna, Sweden Sauga Saugos ženklų reikšmės Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias vadovo dalis. PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų. PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų. Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti. Bendrieji saugos įspėjimai naudojant elektros įrankius PERSPĖJIMAS: Perskaitykite visus saugos įspėjimus ir instrukcijas. Nesilaikydami įspėjimų ir instrukcijų galite sukelti gaisrą, patirti elektros smūgį ir (arba) rimtai susižeisti. Pasižymėkite: Saugokite visus įspėjimus ir instrukcijas, nes jų gali prireikti vėliau. Terminas „elektros įrankis“ įspėjimuose reiškia iš elektros tinklo maitinamą (laidinį) elektros įrankį arba akumuliatoriumi maitinamą (belaidį) elektros įrankį. Patikrinimas prieš paleidžiant

• Būtinai nuimkite akumuliatorių, kad netyčia nepaleistumėte gaminio. Prieš atlikdami gaminio techninę priežiūrą, būtinai nuimkite akumuliatorių.

• Prieš naudodami gaminį po bet kokio sutrenkimo, patikrinkite, ar nėra nusidėvėjimo ar pažeidimo požymių ir, jei reikia, pataisykite.

• Patikrinkite darbo zoną. Pašalinkite visus palaidus objektus, pavyzdžiui, akmenis, stiklo šukes, vinis, plieninę vielą, virvės galiukus ir pan., kurie gali būti išsviedžiami į orą arba apsivynioti aplink pjovimo įtaisą ar jo apsauginį skydą.

• Patikrinkite, ar el. variklis švarus ir jame nėra įtrūkių. Nuo el. variklio šepečiu nuvalykite žoles ir lapus. Kai būtina, reikia mūvėti pirštines.

• Patikrinkite, ar žoliapjovės galvutė gerai pritvirtinta prie žoliapjovės.

• Patikrinkite, ar gaminys nepriekaištingos darbinės būklės. Patikrinkite, ar visos veržlės ir varžtai yra priveržti.

• Patikrinkite, ar žoliapjovės galvutė ir žoliapjovės apsauginis skydas nėra pažeisti ar įtrūkę. Pakeiskite žoliapjovės galvutę ar apsauginį skydą, jei jie buvo sutrenkti ar yra įtrūkę. Ant pjovimo įtaiso visada tvirtinkite tik rekomenduojamą apsauginį skydą. Žr. skyrių „Techniniai duomenys“.

• Dirbdamas šiuo gaminiu, naudotojas turi pasirūpinti, kad darbo metu žmonės ar gyvūnai neprieitų arčiau nei 15 metrų atstumu. Kai vienoje vietoje šiais įrenginiais dirba keli asmenys, tarp jų turi būti išlaikomas mažiausiai 15 m saugus atstumas. 1728 - 003 - 31.10.2022 201• Prieš pradėdami naudoti gaminį, atlikite bendrą apžiūrą. Žr. techninės priežiūros grafiką.

• Naudojimą gali reglamentuoti nacionalinės arba vietos taisyklės. Laikykitės nustatytų taisyklių. Sauga darbo vietoje

• Darbo vieta turi būti švari ir gerai apšviesta. Netvarkingose arba tamsiose darbo vietose dažnai įvyksta nelaimės.

• Nenaudokite elektros įrankių sprogiose aplinkose, pavyzdžiui, ten, kur yra lengvai užsidegančių skysčių, dujų arba dulkių. Elektros įrankiai kibirkščiuoja, todėl gali užsiliepsnoti dulkės arba garai.

• Naudodami elektros įrankį, neleiskite arti būti vaikams ir pašaliniams asmenims. Išsiblaškę galite prarasti įrenginio kontrolę. Elektrosauga

• Elektrinių įrankių kištukai turi atitikti elektros lizdus. Niekada nebandykite kokiu nors būdu perdaryti kištuko. Jei naudojate įžemintus elektros įrankius, nenaudokite jokių kištukų adapterių. Jeigu kištukai nėra perdaryti ir atitinka elektros lizdus, elektros smūgio pavojus yra mažesnis.

• Nesilieskite prie elektros laidininkų paviršių, pavyzdžiui, vamzdžių, radiatorių, viryklių ir šaldytuvų. Jei kūnas taps elektros laidininku, iškils elektros smūgio pavojus.

• Nelaikykite elektrinių įrankių lietuje arba drėgnoje aplinkoje. Į elektrinį įrenginį patekęs vanduo padidina elektros smūgio pavojų.

• Tinkamai naudokite laidą. Niekada neneškite įrankio laikydami už laido, netraukite jo ir nebandykite traukdami už jo ištraukti elektrinio įrankio kištuką. Laikykite laidą atokiai nuo šilumos šaltinių, tepalų, aštrių briaunų ar judančių dalių. Dėl pažeistų arba susipainiojusių laidų padidėja elektros smūgio rizika.

• Jei elektrinį įrankį naudojate lauke, naudokite lauke skirtą naudoti ilgintuvą. Naudojant lauke skirtą naudoti ilgintuvą, sumažėja elektros smūgio rizika.

• Jeigu elektrinį įrankį būtina naudoti drėgnoje aplinkoje, naudokite liekamosios srovės įtaisu (LSĮ) apsaugotą maitinimo šaltinį. Naudojant LSĮ, sumažėja elektros smūgio pavojus. Asmens sauga

• Naudodami elektros įrankį, būkite budrūs, stebėkite savo veiksmus ir vadovaukitės sveiku protu. Nenaudokite elektros įrankio, jei esate pavargę, apsvaigę nuo narkotikų, alkoholio arba vaistų. Dirbant elektros įrankiais netgi akimirksnis neatidumo gali tapti sunkaus sužeidimo priežastimi.

• Naudokite asmenines apsaugines priemones. Visuomet užsidėkite akių apsaugos priemones. Dėl atitinkamomis sąlygomis naudojamų apsauginių priemonių, pavyzdžiui, respiratorių, neslystančių apsauginių batų, šalmo arba apsauginių ausinių, sumažėja sužeidimų rizika.

Saugokitės atsitiktinio įsijungimo. Prieš prijungdami įrenginį prie maitinimo šaltinio ir (arba) akumuliatorių bloko, paimdami arba nešdami įrenginį, įsitikinkite, kad jungiklis yra išjungimo (OFF) padėtyje. Jei nešite elektros įrankį laikydami pirštą ant jungiklio ar prijungsite jį prie maitinimo šaltinio, kai jungiklis yra įjungimo padėtyje, gali įvykti nelaimingas atsitikimas.

• Prieš įjungdami elektros įrankį, pašalinkite iš jo visus reguliavimo raktus ar veržliarakčius. Besisukančioje elektros įrankio dalyje paliktas veržliaraktis arba raktas gali sužeisti.

• Per plačiai neužsimokite. Visada tvirtai stovėkite ant kojų ir laikykite pusiausvyrą. Tokiu būdu geriau kontroliuosite elektros įrankį netikėtose situacijose.

• Apsirenkite tinkamai. Niekada nedėvėkite palaidų drabužių ar papuošalų. Nelaikykite plaukų ir drabužių arti judančių dalių. Palaidi drabužiai, papuošalai arba ilgi plaukai gali įkliūti į judančias dalis.

• Jeigu naudojate įtaisus, skirtus dulkių surinkimo įrenginiams prijungti, įsitikinkite, kad jie tinkamai prijungti ir naudojami. Naudojant dulkių surinkimo įrenginius, sumažėja su dulkėmis susijusių pavojų rizika.

• Įgudę naudotis įrankiais ir prie jų pripratę nenustokite paisyti įrankių saugos principų. Dėl neatsargių veiksmų galite rimtai susižeisti vos per akimirką.

• Tikrasis vibracijos dydis elektrinio įrenginio darbo metu gali skirtis nuo nurodytos suminės vertės, kadangi tai priklauso nuo įrenginio naudojimo būdų. Operatoriai turi naudoti atitinkamas saugos priemones, kurios pasirenkamos įvertinus realias darbo sąlygas (atsižvelgiant į visas darbo ciklo fazes, t.y. įrenginio išjungimo (nenaudojimo) trukmę, darbo tuščiąja eiga ir realaus pjovimo trukmes). Elektros įrankių naudojimas ir priežiūra

• Dirbdami su elektros įrankiu nenaudokite jėgos. Naudokite savo darbui tinkamą elektros įrankį. Naudojant tam tikslui skirtą elektros įrankį, darbas bus atliktas saugiau ir greičiau.

• Jeigu paspaudus jungiklį elektros įrankis neįsijungia arba neišsijungia, nenaudokite įrankio. Elektros įrankis, kurio nepavyksta tinkamai valdyti jungikliu, kelia pavojų ir turi būti taisomas.

• Prieš reguliuodami elektros įrankius, keisdami priedus arba padėdami saugoti, ištraukite maitinimo laido kištuką iš elektros lizdo ir (arba) išimkite akumuliatorių bloką, jei jį galima išimti. Laikantis šių prevencinės apsaugos priemonių, sumažėja netyčinio elektros įrankio įjungimo rizika.

• Nenaudojamus elektros įrankius laikykite vaikams nepasiekiamoje vietoje ir neleiskite naudoti elektros įrankio asmenims, kurie nemoka juo naudotis arba nėra susipažinę su šiomis instrukcijomis. Nekvalifikuotų naudotojų rankose elektros įrankiai yra pavojingi.

• Prižiūrėkite elektrinius įrankius ir priedus. Patikrinkite, ar sureguliuotos ir nestringa judančios dalys, ar nėra sulūžusių dalių ir kitų veiksnių, kurie gali daryti įtaką elektros įrankio veikimui. Prieš

1728 - 003 - 31.10.2022naudojant, sugedusį elektros įrankį reikia sutaisyti. Daug nelaimingų atsitikimų įvyksta dėl netinkamai prižiūrimų elektros įrankių.

• Pjovimo įrankiai turi būti pagaląsti ir švarūs. Tinkamai prižiūrėti pjovimo įrankiai su aštriomis pjovimo briaunomis rečiau užstringa ir juos paprasčiau valdyti.

• Elektros įrankius, priedus, įrankių galąstuvus ir pan. naudokite taip, kaip nurodyta šiose instrukcijose, atsižvelgdami į darbo sąlygas ir atliekamą darbą. Naudodami elektros įrankį ne pagal paskirtį, galite sukelti pavojingą situaciją.

• Rankenos ir laikomieji paviršiai visuomet turi būti sausi ir švarūs (neištepti alyva ar tepalais). Slidžios rankenos ir laikymosi paviršiai neleidžia saugiai valdyti ir kontroliuoti netikėtose situacijose. Akumuliatorinių įrankių naudojimas ir priežiūra

• Akumuliatorius kraukite tik gamintojo nurodytu įkrovikliu. Įkroviklis, tinkamas vienam akumuliatorių blokui, gali sukelti gaisro pavojų, naudojamas kitam akumuliatorių blokui įkrauti.

• Gaminius naudokite tik su jiems skirtais akumuliatorių blokais. Naudojant bet kokį kitą akumuliatorių bloką kyla sužeidimo ir gaisro pavojus.

• Nenaudojamą akumuliatorių bloką laikykite toliau nuo metalinių daiktų, galinčių sukurti jungtį tarp gnybtų, pavyzdžiui sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų smulkių metalinių daiktų. Trumpai sujungus akumuliatoriaus gnybtus gali kilti gaisras arba galite nudegti.

• Esant nepalankioms sąlygoms, iš akumuliatoriaus gali imti tekėti skystis. Nelieskite jo. Ant odos netyčia patekusį skystį nuplaukite vandeniu. Skysčiui patekus į akis kreipkitės medicininės pagalbos. Iš akumuliatoriaus ištekėjęs skystis gali sudirginti arba nudeginti.

• Nenaudokite pažeisto arba modifikuoto akumuliatorių bloko arba įrankio. Naudojant pažeistus ar modifikuotus akumuliatorius, jų veikimas gali būti neprognozuojamas ir jie gali sukelti gaisrą, sprogimą ar sužaloti.

• Saugokite akumuliatorių bloką arba įrankį nuo ugnies ir didelės temperatūros. Sąlytis su ugnimi arba 130 °C (265°F) temperatūra gali sukelti sprogimą.

• Laikykitės visų įkrovimo nurodymų ir neįkraukite akumuliatorių bloko ar įrankio, esant nurodytame diapazone neišsitenkančiai temperatūrai. Netinkamai įkraunant arba esant nurodytame diapazone neišsitenkančiai temperatūrai gali būti pažeistas akumuliatorius ir padidėti gaisro tikimybė. Techninė priežiūra

• Elektros įrankio techninę priežiūrą privalo atlikti kvalifikuotas remonto specialistas, naudodamas tik tokias pačias pakaitines dalis. Tokiu būdu bus užtikrinta elektros įrankio sauga.

• Niekada neapžiūrinėkite pažeistų akumuliatorių blokų. Akumuliatorių blokų techninę priežiūrą gali atlikti tik gamintojas arba įgalioti paslaugų teikėjai. Visada vadovaukitės sveiku protu Neįmanoma numatyti visų situacijų, kurios gali iškilti. Visada elkitės atsargiai ir vadovaukitės sveiku protu. Neapsiimkite atlikti darbų, kuriems nesate pakankamai kvalifikuotas. Jeigu perskaitę šią instrukciją vis dar nesate tikri, kaip naudoti įrenginį, pasitarkite su tai išmanančiu asmeniu. PERSPĖJIMAS: Niekada neleiskite vaikams naudoti įrenginį ar būti arti jo. Kadangi įrenginį užvesti labai paprasta, neprižiūrimi vaikai gali lengvai tai padaryti. Tai reiškia, jog iškyla pavojus sunkiai susižeisti. Todėl, kai neprižiūrite įrenginio, visuomet nuimkite bateriją. Bendrieji saugos nurodymai PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nuimkite akumuliatorių, kad netyčia neįjungtumėte gaminio.

• Šis įrankis gali būti pavojingas, jei būsite neatsargūs arba gaminį naudosite netinkamai. Šis gaminys gali rimtai sužeisti arba pražudyti naudotoją arba aplinkinius.

• Nenaudokite gaminio, jei pasikeitė jo pradinės specifikacijos. Nekeiskite gaminio dalių, neturinčių gamintojo patvirtinimo. Naudokite tik gamintojo patvirtintas dalis. Netinkamai atliekant gaminio techninę priežiūrą galima rimtai arba mirtinai susižeisti.

• Prieš darbą atlikite produkto patikrą. Žr. Patikrinimas prieš paleidžiant psl. 201

Veiksmai prieš naudojant įrenginį psl. 208 . Sugadinto produkto nenaudokite. Atlikite šiame vadove nurodytas saugos patikras, techninės priežiūros ir aptarnavimo procedūras.

• Saugokite, kad su gaminiu nežaistų vaikai. Niekuomet neleiskite vaikams ar kitiems asmenims, neapmokytiems naudotis gaminiu ir / arba akumuliatoriumi, jais naudotis ar atlikti techninę priežiūrą. Vietos teisės aktuose gali būti nustatytas jauniausias amžius, nuo kurio galima naudoti tokius įrenginius.

• Laikykite gaminį užrakintoje patalpoje, kad jo nepasiektų vaikai arba neįgalioti asmenys.

• Akumuliatorių laikykite ten, kur jos negali pasiekti vaikai.

• Be gamintojo leidimo jokiu atveju negalima keisti originalios gaminio konstrukcijos. Būtinai naudokite originalias atsargines dalis. Nesuderinti konstrukcijos pakeitimai bei nepritaikytos detalės gali sukelti rimtus operatoriaus ir pašalinių asmenų kūno sužalojimus ir net mirtį. 1728 - 003 - 31.10.2022 203Pasižymėkite: Naudojimą gali reglamentuoti nacionaliniai arba vietos teisės aktai. Laikykitės nustatytų taisyklių. Naudojimo saugos instrukcijos PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nenaudokite įrenginio blogomis oro sąlygomis, ypač jei yra žaibo pavojus. Taip sumažinsite pavojų būti nutrenktiems žaibo.

• Kruopščiai apžiūrėkite plotą, kuriame bus naudojamas įrenginys, ar nėra laukinių gyvūnų. Veikiantis įrenginys gali juos sužeisti.

• Nuodugniai patikrinkite vietą, kur bus naudojamas įrenginys, ir pašalinkite akmenis, pagalius, laidus, kaulus ir kitus pašalinius objektus. Išsviedžiami daiktai gali sužaloti.

• Prieš naudodami įrenginį visada patikrinkite, ar pjaustytuvas ir pjaustytuvo agregatas nepažeisti. Dėl apgadintų dalių didėja sužeidimo pavojus.

• Apsaugos turi būti savo vietoje. Apsaugos turi atlikti savo funkciją ir būti tinkamai sumontuotos. Atsilaisvinusi, pažeista arba netinkamai veikianti apsauga gali sužaloti dirbantįjį.

• Visos aušinimo oro tiekimo angos turi būti švarios. Užsikimšusios oro tiekimo angos ir nešvarumai gali sukelti perkaitimo arba gaisro pavojų.

• Dėvėkite akių ir ausų apsaugos priemones. Tinkamos apsaugos priemonės sumažina asmens sužalojimo pavojų.

• Dirbdami su įrenginiu visada avėkite neslystančius ir apsauginius batus. Nenaudokite įrenginio basi arba avėdami atvirą avalynę. Tokiu būdu sumažinsite pavojų susižeisti kojas dėl kontakto su judančiu pjaustytuvu.

• Visada dėvėkite drabužius, pvz., kelnes, kurios dengtų su įrenginiu dirbančio operatoriaus kojas. Palietus judantį pjaustytuvą ar lynelį galite susižaloti.

• Naudojant įrenginį pašaliniai asmenys turi laikytis atokiau. Išmetamos nuopjovos gali sunkiai sužeisti.

• Nenaudokite įrenginio aukštyje virš juosmens. Taip išvengsite netyčinio pjaustytuvo prisilietimo ir geriau valdysite įrenginį netikėtomis aplinkybėmis.

• Būkite atsargūs, kai su įrenginiu pjaunate drėgną žolę. Eikite, niekada nebėkite. Tokiu būdu sumažės pavojus paslysti ir nugriūti, tad išvengsite sužalojimų.

• Nenaudokite įrenginio ant pernelyg stačių šlaitų. Tokiu būdu sumažės pavojus nesuvaldyti įrenginio, paslysti ir nugriūti, tad išvengsite sužalojimų.

• Dirbdami šlaituose visada įsitikinkite, kad tvirtai stovite, šlaitu visada kilkite horizontaliai, niekada nedirbkite judėdami aukštyn ir žemyn, būkite ypač atsargūs keisdami judėjimo kryptį. Tokiu būdu sumažės pavojus nesuvaldyti įrenginio, paslysti ir nugriūti, tad išvengsite sužalojimų.

Visus elektros laidus ir kabelius laikykite toliau nuo pjovimo vietos. Elektros laidai ar kabeliai gali būti paslėpti gyvatvorėse ar krūmuose ir juos galima netyčia nupjauti arba pažeisti lyneliu ar pjaustytuvu.

• Saugokite visas galūnes ir būkite toliau nuo judančio žoliapjovės pjaustytuvo ar lynelio. Nevalykite įrenginio po pjovimo, kol neatjungėte jo nuo maitinimo šaltinio. Judantis žoliapjovės pjaustytuvas arba lynelis gali sunkiai sužeisti.

• Nešti galima tik išjungtą įrenginį ir laikant jį kuo toliau nuo kūno. Jei įrenginys naudojamas tinkamai, sumažėja netyčinio kontakto su besisukančiu žoliapjovės pjaustytuvu ar lyneliu galimybė.

• Keisdami dalis naudokite tik gamintojo nurodytas pjovimo galvutes, pjaustytuvus ar lynelius. Žoliapjovės pjaustytuvų ar lynelių nekeiskite į metalinius laidus ar ašmenis. Dėl netinkamų atsarginių dalių kyla pavojus nesuvaldyti įrenginio, jį sugadinti ir susižeisti. Asmeninės apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Naudodami įrenginį būtinai dėvėkite patvirtintas asmenines apsaugines priemones. Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.

• Naudokite patvirtintas apsaugines ausines. (Pav. 17)

• Naudokite patvirtintas akių apsaugos priemones. Jei naudojamas apsauginis skydelis, turi būti nešiojami ir patvirtinti apsauginiai akiniai. Patvirtinti apsauginiai akiniai atitinka JAV ANSI Z87.1 standartą arba ES EN166 standartą. (Pav. 18)

• Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite pirštines. (Pav. 19)

• Avėkite apsauginius batus su plieninėmis nosimis ir neslystančiais padais. (Pav. 20)

• Vilkėkite iš stiprios medžiagos pagamintus drabužius. Būtinai mūvėkite tvirtas, ilgas kelnes, vilkėkite aprangą ilgomis rankovėmis Nevilkėkite laisvų drabužių, kurie gali užkibti už krūmokšnių ir šakų. Nedėvėkite papuošalų, trumpų kelnių ir neavėkite sandalų. Nebūkite basi. Saugiai susisekite plaukus aukščiau pečių.

• Pasirūpinkite, kad netoliese būtų pirmosios pagalbos vaistinėlė. (Pav. 21)

1728 - 003 - 31.10.2022Gaminio apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus. Šiame skyriuje aprašytos gaminio saugos priemonės, jų paskirtis ir patarimai, kaip atlikti patikros ir priežiūros darbus, siekiant užtikrinti tinkamą gaminio veikimą. Žr. instrukcijas skyriuje Įvadas psl. 200 ir sužinokite, kokioje vietoje tos dalys yra gaminyje. Gaminio tarnavimo laikas gali sutrumpėti, o nelaimingų atsitikimų pavojus gali padidėti, jei gaminys nebus tinkamai prižiūrimas, o aptarnavimas ir (arba) remonto darbai nebus atliekami profesionaliai. Prireikus daugiau informacijos, prašome kreiptis į artimiausią techninės priežiūros atstovą. PERSPĖJIMAS: Niekada nenaudokite gaminio, kurio apsauginės dalys yra pažeistos. Gaminio saugos įranga turi būti tikrinama ir prižiūrima taip, kaip yra aprašyta šiame skyrelyje. Jei gaminys neatitinka bet kurio iš šių kontrolinių reikalavimų, kreipkitės į savo techninės priežiūros atstovą dėl gaminio remonto. PASTABA: Įrenginio techninė priežiūra ir taisymas reikalauja specialaus pasirengimo. Tai ypač susiję su įrenginio saugos įranga. Jei jūsų įrenginys neatitiks nors vieno iš žemiau pateiktų kontrolės reikalavimų, kreipkitės į sertifikuotą remonto dirbtuvę. Mes garantuojame profesionalų aptarnavimą ir priežiūrą. Jei įrenginio pardavėjas neatlieka aptarnavimo, paprašykite jo duoti artimiausios remonto dirbtuvės adresą. Valdymo skydelio patikra

1. Paspauskite ir laikykite paleidimo / stabdymo

mygtuką (A). (Pav. 22) a) Gaminys įjungtas, kai šviečia šviesos diodas (B). b) Gaminys išjungtas, kai užgęsta šviesos diodas (B).

Maitinimo jungiklio užrakto patikra Maitinimo jungiklio fiksatorius apsaugo nuo atsitiktinio paleidimo. Nuspaudus maitinimo jungiklio fiksatorių (A) maitinimo jungiklis (B) atleidžiamas. Atleidus rankeną, tiek maitinimo jungiklis, tiek jo fiksatorius grįžta į pradinę padėtį. (Pav. 23)

1. Patikrinkite, ar maitinimo jungiklis yra užfiksuotas,

kai maitinimo jungiklio fiksatorius yra savo pradinėje padėtyje. (Pav. 24)

2. Paspauskite maitinimo jungiklį ir patikrinkite, ar

atleistas jis grįžta į savo pradinę padėtį. (Pav. 25)

3. Patikrinkite, ar maitinimo jungiklis ir jo fiksatorius

laisvai juda, o grįžimo spyruoklė veikia tinkamai. (Pav. 26)

4. Paleiskite gaminį. Žr.

5. Dirbkite visu pajėgumu.

6. Atleiskite maitinimo jungiklį ir įsitikinkite, kad pjovimo

įtaisas visiškai sustoja. Pjovimo įtaiso apsaugo patikra PERSPĖJIMAS: Nenaudokite pjovimo įtaiso be patvirtinto ir tinkamai uždėto pjovimo įtaiso apsaugo. Visuomet naudokite rekomenduojamą pjovimo įtaisui pritaikytą apsaugą, žr. Techniniai duomenys psl. 212 . Jei sumontuota netinkama ar sugedusi pjovimo įtaiso apsauga, galima sunkiai susižeisti. Pjovimo įtaiso apsauga sustabdo operatoriaus kryptimi išsviedžiamus objektus. Taip pat pjovimo įtaiso apsauga saugo, kad nesusižeistumėte palietę pjovimo įtaisą.

1. Išjunkite variklį.

2. Apžiūrėkite, ar apsauga nesugadinta, pavyzdžiui,

3. Jeigu pjovimo įtaiso apsauga sugadinta, ją

pakeiskite. Pjovimo įranga Pasirinkite tinkamą pjovimo įrangą ir atlikite pjovimo įrangos priežiūros darbus, kad:

• išgautumėte maksimalią pjovimo jėgą;

• prailgintumėte pjovimo įrangos eksploatavimo trukmę. PERSPĖJIMAS: Pjovimo įrangą naudokite tik su mūsų rekomenduojama apsauga! Žr. Techniniai duomenys psl.

Žiūrėkite pjovimo įrangos instrukcijas tam, kad galėtumėte tinkamai įdėti pjovimo lyną bei parinkti tinkamą žoliapjovės lyno skersmenį. PERSPĖJIMAS: Pažeista pjovimo įranga padidina nelaimingų atsitikimų pavojų. PERSPĖJIMAS: Prieš pradėdami dirbti su pjovimo įtaisu visada išjunkite variklį. Jis sukasi net ir atleidus 1728 - 003 - 31.10.2022 205akceleratorių. Prieš pradėdami dirbti prie šio įtaiso įsitikinkite, kad pjovimo įtaisas visiškai sustojo, ir atjunkite uždegimo žvakės antgalį. Žoliapjovės galvutė PERSPĖJIMAS: Siekiant išvengti pavojingos vibracijos, visuomet įsitikinkite, kad žoliapjovės lynas standžiai ir tolygiai apvyniotas apie būgną. (Pav. 27)

• Naudokite tiktai rekomenduojamas žoliapjovės galvutes ir žoliapjovės lynus.

• Naudokite tik rekomenduojamus pjovimo įtaisus.

• Mažesniems įrenginiams reikia mažesnių žoliapjovės galvučių ir atvirkščiai.

• Taip pat svarbus žoliapjovės lyno ilgis. Ilgesniam lynui sukti reikia stipresnio variklio nei to paties storio trumpesniam lynui.

• Patikrinkite, ar nepažeistas prie apsauginio žoliapjovės skydelio pritvirtintas peilis. Jis nupjauna reikiamo ilgio žoliapjovės lyną.

• Prieš naudodami žoliapjovės lyną, pamirkykite jį porą dienų vandenyje, kad prailgėtų jo eksploatavimo laikas. Akumuliatorių naudojimo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Naudokite tik BLi serijos ir 40-B serijos akumuliatorius. Daugiau informacijos žr. Techniniai duomenys psl. 212 . Akumuliatorius turi koduotą programinę įrangą.

• Naudokite BLi serijos ir 40-B serijos akumuliatorius, kurie yra įkraunami tik kaip „Husqvarna“ įrenginių maitinimo šaltiniai. Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.

• Elektros smūgio pavojus. Nejunkite akumuliatoriaus gnybtų prie raktų, monetų, atsuktuvų ar kitų metalinių daiktų. Galite sukelti akumuliatoriaus trumpąjį jungimą.

• Nenaudokite neįkraunamų akumuliatorių.

• Nekiškite objektų į akumuliatoriaus oro angas.

• Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sukelti terminius ir (arba) cheminius nudegimus.

• Saugokite akumuliatorių nuo lietaus ir drėgmės.

• Saugokite akumuliatorių nuo mikrobangų ir aukšto slėgio.

• Nebandykite akumuliatoriaus išmontuoti ar sulaužyti.

• Jei iš akumuliatoriaus teka skystis, saugokite nuo jo kūną ir akis. Jei palietėte skystį, gerai nuplaukite šią vietą vandeniu su muilu ir kreipkitės pagalbos į medikus. Jei skysčio patektų į akis, jų netrinkite, tačiau mažiausiai 15 minučių skalaukite vandeniu ir kreipkitės į gydytoją.

• Akumuliatorių naudokite nuo –10 °C (14 °F) iki 40 °C (114 °F) temperatūroje.

• Nevalykite akumuliatoriaus ar įkroviklio vandeniu. Žr. Įrenginio, akumuliatoriaus ir akumuliatorių įkroviklio valymas psl. 211

• Nenaudokite sugadinto arba pažeisto akumuliatoriaus.

• Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, varžtų, juvelyrinių dirbinių.

• Saugokite akumuliatorių nuo vaikų. Įkroviklio sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nesilaikant saugos instrukcijų, kyla elektros smūgio arba trumpojo jungimo rizika.

• Naudokite tik kartu su gaminiu pateiktą akumuliatoriaus įkroviklį. QC80 ir 40-C80 įkroviklius naudokite tik įkraudami BLi serijos ir 40-B serijos pakaitinius akumuliatorius.

• Nebandykite išmontuoti akumuliatoriaus įkroviklio.

• Nenaudokite sugadinto arba pažeisto akumuliatoriaus įkroviklio.

• Nekelkite akumuliatoriaus įkroviklio už maitinimo laido. Norėdami atjungti akumuliatoriaus įkroviklį nuo elektros lizdo, traukite už kištuko. Netraukite už elektros laido.

• Visus kabelius ir jungiamuosius laidus laikykite toliau nuo vandens, alyvos ir aštrių briaunų. Būkite atidūs, kad kabelio neprispaustų objektai, pvz., durys, tvoros ar pan.

• Nenaudokite akumuliatoriaus įkroviklio šalia degių arba koroziją sukeliančių medžiagų. Įsitikinkite, kad akumuliatoriaus įkroviklis neuždengtas. Pastebėję dūmus ar liepsną, ištraukite akumuliatoriaus įkroviklio kištuką.

• Įkraukite akumuliatorių tik gerai vėdinamoje patalpoje, saugodami nuo saulės spindulių. Nekraukite akumuliatoriaus lauke. Nekraukite akumuliatoriaus drėgnomis sąlygomis.

• Akumuliatorių įkroviklį naudokite nuo 5 °C (41 °F) iki 40 °C (104 °F) temperatūroje. Įkroviklį naudokite gerai vėdinamoje, sausoje ir nedulkėtoje aplinkoje.

• Nekiškite objektų į įkroviklio aušinimo angas.

• Neprijunkite akumuliatorių įkroviklio gnybtų prie metalinių daiktų, nes taip sukelsite akumuliatorių įkroviklio trumpąjį jungimą.

• Naudokite patvirtintus ir nepažeistus elektros tinklo lizdus. Įsitikinkite, kad akumuliatoriaus įkroviklio laidas yra nepažeistas. Jei naudojami jungiamieji kabeliai, įsitikinkite, kad jie nepažeisti.

1728 - 003 - 31.10.2022• Akumuliatorių įkrovikliais nekraukite neįkraunamų akumuliatorių. Priežiūros saugos instrukcijos PERSPĖJIMAS: Prieš atlikdami gaminio techninę priežiūrą, perskaitykite toliau esančius įspėjimus.

• Prieš atlikdami techninę priežiūrą, kitą patikrą ar montuodami įrenginį, išimkite akumuliatorių.

• Operatorius gali atlikti tik tokius priežiūros ir techninės priežiūros darbus, kurie aprašyti šiame operatoriaus vadove. Dėl didesnių techninės priežiūros ir aptarnavimo darbų kreipkitės į techninės priežiūros atstovą.

• Nevalykite akumuliatoriaus ar įkroviklio vandeniu. Stiprus ploviklis gali sugadinti įrenginį.

• Neatliekant techninės priežiūros trumpėja įrenginio naudojimo laikas ir didėja nelaimingų atsitikimų pavojus.

• Visiems techninės priežiūros ir remonto darbams atlikti būtini specialūs mokymai, ypač atliekant su sauga susijusios įrangos priežiūrą. Jeigu atlikus techninę priežiūrą patvirtinti ne visi šiame naudotojo vadove nurodyti punktai, kreipkitės į techninės priežiūros atstovą. Garantuojame, kad jis suteiks profesionalią priežiūrą ir atliks gaminio techninės priežiūros darbus.

• Naudokite tik originalias atsargines dalis. Surinkimas Įvadas PERSPĖJIMAS: Prieš surinkdami gaminį perskaitykite ir supraskite skyrių apie saugą. Žoliapjovės apsauginio elemento tvirtinimas

1. Atremkite žoliapjovės apsaugą į variklio korpusą.

2. Įsukite varžtą į variklio korpusą ir žoliapjovės

3. Priveržkite varžtą.

Žoliapjovės galvutės surinkimas

1. Sukite darbinį veleną, kol varančiojo disko anga

susilygiuos su pavarų dėžės anga.

2. Į angą įkiškite fiksavimo kaištį, kad jis gerai

pritvirtintų veleną.

3. Pasukite žoliapjovės galvutę pagal laikrodžio

rodyklę. (Pav. 30) Kilpinės rankenos tvirtinimas

1. Pritvirtinkite kilpinę rankeną ant veleno. (Pav. 31)

2. Įstatykite tarpiklį į kilpinę rankeną.

3. Sumontuokite varžtą ir rankenėlę. Neveržkite per

4. Nustatykite patogią kilpinės rankenos padėtį. Žr.

Kilpinės rankenos reguliavimas psl. 209

5. Priveržkite tvirtinimo rankenėlę.

Dviejų dalių veleno surinkimas

1. Veleno trikampio simbolis (A) turi būti sulygiuotas su

veleno movos trikampio simboliu (B). (Pav. 32)

2. Įstatykite veleną į veleno movą (C). (Pav. 33)

3. Įstumkite veleno movos įvorę (D) į veleno movą (C).

4. Pasukite ir gerai priveržkite veleno movos įvorę.

(Pav. 35) Augalų apsaugos įrengimas

1. Augalų apsaugą įkiškite į angas variklio korpuse.

2. Įsitikinkite, kad augalų apsauga gali laisvai judėti į

priekį ir atgal. (Pav. 36) Akumuliatoriaus įkroviklio (40-C80) tvirtinimas prie sienos PASTABA: Montuodami akumuliatorių įkroviklį ant ienos, nenaudokite elektrinio atsuktuvo. Elektriniu atsuktuvu galima pakenkti akumuliatorių įkrovikliui.

1. Akumuliatoriaus įkroviklį prie sienos tvirtinkite 2

varžtais (B). Jei reikia, naudokite sieninius kaiščius (A). (Pav. 37)

2. Įkiškite 2 varžto angos kaiščius (C).

3. Prijunkite laidą prie akumuliatoriaus įkroviklio ir

įjunkite į maitinimo tinklą. 1728 - 003 - 31.10.2022 207Naudojimas Įvadas PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite skyrių apie saugą. Veiksmai prieš naudojant įrenginį

• Apžiūrėkite darbo vietą, kad žinotumėte reljefo tipą Apžiūrėkite grunto nuolydį, pažiūrėkite, ar yra kliūčių, pvz., akmenų, šakų ir griovių.

• Atlikite bendrąją įrenginio patikrą.

• Atlikite šioje instrukcijoje aprašytas saugos patikras, priežiūros ir techninės priežiūros procedūras.

• Patikrinkite, ar variklis švarus ir jame nėra įtrūkių. Nuvalykite nuo variklio žolę ir lapus šepečiu. Jei reikia, apsimaukite pirštines.

• Patikrinkite, ar nesugadinta ir neįskilusi žoliapjovės galvutė ir pjovimo įrangos apsauga. Sugadintą arba įskilusią žoliapjovės galvutę ir pjovimo įrangos apsaugą pakeiskite.

• Patikrinkite, ar veržlės ir varžtai priveržti.

• Prieš paleisdami gaminį pasirūpinkite, kad visi dangčiai, apsaugai, rankenos ir pjovimo įtaisas būtų tinkamai pritvirtinti ir nesugadinti. Akumuliatorius PERSPĖJIMAS: Prieš naudodami akumuliatorių perskaitykite ir supraskite skyrių apie saugą. Perskaitykite ir supraskite akumuliatoriaus bei akumuliatoriaus įkroviklio naudojimo instrukcijas. Akumuliatorių ir akumuliatoriaus įkroviklį laikykite tinkamoje aplinkos temperatūroje. Aplinkos temperatūra Akumuliatoriaus veiki- mas 5 °C–40 °C / 41 °F–104 °F Akumuliatoriaus įkrovi- mas 5 °C–40 °C / 41 °F–104 °F Akumuliatoriaus būsena Ekrane rodoma akumuliatoriaus įkrovos būsena ir galimos akumuliatoriaus problemos. (Pav. 38) LED indikatoriaus lemputė Akumuliatoriaus būsena (įkrovos būsena) BLi10 40-B70 Šviečia 4 LED indikatoriai Netaikoma Akumuliatorius įkrautas 76–100 %. Šviečia 3 LED indikatoriai Akumuliatorius įkrautas 76–100 %. Akumuliatorius įkrautas 51–75 %. Šviečia 2 LED indikatoriai Akumuliatorius įkrautas 51–75 %. Akumuliatorius įkrautas 26–50 %. Šviečia 1 LED indikatorius Akumuliatorius įkrautas 26–50 %. Akumuliatorius įkrautas 6–25 %. Mirksi 1 LED indikatorius Akumuliatorius įkrautas 0–25%. Akumuliatorius įkrautas 0–5%. Akumuliatoriaus įkrovimas Jeigu naudojate įrenginį pirmą kartą, įkraukite akumuliatorių. Naujas akumuliatorius įkrautas tik 30 %. PASTABA: Prijunkite akumuliatoriaus įkroviklį tik prie nominalių parametrų plokštelėje nurodytos įtampos ir dažnio maitinimo lizdo. Jei akumuliatoriaus temperatūra yra didesnė nei 50 °C (122 °F), jo nepavyks įkrauti.

1. Prijunkite maitinimo laidą prie akumuliatorių

2. Prijunkite akumuliatoriaus įkroviklį prie įžeminto

maitinimo lizdo. Įkrovimo LED indikatorius mirksi vieną kartą. (Pav. 39)

3. Prijunkite akumuliatorių prie įkroviklio. Įsižiebia

įkrovimo šviesos diodas. Akumuliatorių kraukite daugiausia 24 valandas. (Pav. 40)

4. Paspauskite akumuliatoriaus indikacinį mygtuką;

jei užsidega visi LED indikatoriai, akumuliatorius visiškai įkrautas.

5. Ištraukite akumuliatoriaus įkroviklį iš maitinimo lizdo.

Netraukite už elektros laido.

6. Iš įkroviklio išimkite akumuliatorių.

208 1728 - 003 - 31.10.2022Akumuliatoriaus prijungimas prie įrenginio PERSPĖJIMAS: Gaminiui naudokite tik originalų Husqvarna akumuliatorių.

1. Iki galo įkraukite akumuliatorių.

2. Įstatykite akumuliatorių į gaminio akumuliatoriaus

laikiklį. Akumuliatorius bus užfiksuotas tada, kai išgirsite spragtelėjimą. (Pav. 41) PASTABA: Jei akumuliatorius lengvai neįsistato į akumuliatoriaus laikiklį – akumuliatorius uždėtas netinkamai. Antraip galima sugadinti gaminį. Gaminio paleidimas

1. Paspauskite ir palaikykite įjungimo mygtuką, kol

įsižiebs žalias šviesos diodas. (Pav. 42)

2. Paspauskite maitinimo jungiklio fiksatorių ir

maitinimo jungiklį. Pjovimo įranga pradeda suktis. Kilpinės rankenos reguliavimas

1. Atsukite rankenėlę ir nustatykite patogią kilpinės

rankenos padėtį. (Pav. 43) Pasižymėkite: Netvirtinkite kilpinės rankenos ir neuždenkite ja dviejų dalių veleno įspėjamojo lipduko.

2. Priveržkite tvirtinimo rankenėlę.

Automatinio išjungimo funkcija Šis gaminys turi išjungimo funkciją, kuri išjungia gaminį, jei jis nenaudojamas. Žalias paleidimo / stabdymo šviesos diodas užgęsta ir gaminys sustabdomas po 180 sekundžių. Gaminio naudojimas Žolės trumpinimas

1. Kampu pasuktą žoliapjovės galvutę laikykite prie pat

žemės. Nespauskite žoliapjovės linelio prie žolės. (Pav. 44)

2. Sutrumpinkite žoliapjovės lynelį 9–11 cm / 3,5–4,3

1. Pjaudami žolę stenkitės pjovimo lynelį laikyti

lygiagrečiai žemei. (Pav. 45)

2. Nespauskite žoliapjovės galvutės prie žemės.

Antraip galima sugadinti gaminį.

3. Pjaudami žolę judinkite įrenginį iš vienos pusės į kitą.

Naudokite maksimalias apsukas. (Pav. 46) Žolės šlavimas Besisukančio žoliapjovės lyno sukuriamu oro srautu galima iš teritorijos pašalinti nupjautą žolę.

1. Laikykite žoliapjovės galvutę ir žoliapjovės lyną

lygiagrečius žemės paviršiui ir aukščiau jo.

2. Iki galo nuspauskite akceleratorių.

3. Judinkite žoliapjovės galvutę iš vienos pusės į kitą ir

taip šluokite žolę. PERSPĖJIMAS: Kaskart dėdami naują žoliapjovės lyną nuvalykite žoliapjovės galvutę, kad ji neišsibalansuotų ir nevibruotų rankenos. Be to, patikrinkite ir prireikus valykite kitas žoliapjovės galvutės dalis. Žoliapjovės galvutės pasukimas Gaminio pasukimo ir pakraščių nulyginimo mygtukas leidžia naudotojui pasukti žoliapjovės galvutę. Taip lengviau nulyginti žolę palei takelius ir įvažiavimus. (Pav. 47)

1. Pasukę žoliapjovės galvutę 90laipsnių kampu,

paspauskite mygtuką ir laikykite jį nuspaudę.

2. Atleiskite mygtuką, kad užfiksuotumėte žoliapjovės

galvutę vertikalioje padėtyje. Žolės pakraščio pjovimas Stenkitės žoliapjovės lynelį laikyti vertikaliai žemės atžvilgiu. Žr. Žoliapjovės galvutės pasukimas psl. 209

• Neleiskite, kad žoliapjovės galvutė liestų žemę. Taip galite pažeisti ir žemę, ir žoliapjovės galvutę.

• Naudokite visą galią.

• Įsitikinkite, kad pjaunamos medžiagos išmetamos į anksčiau nupjautą plotą. Gaminio sustabdymas

1. Atleiskite maitinimo jungiklį ir maitinimo jungiklio

mygtuką, kol užges žalias šviesos diodas.

3. Išimkite akumuliatorių iš gaminio paspausdami ant jo

esančius atlaisvinimo mygtukus. (Pav. 49) Žoliapjovės lynelio keitimas Žr. paskutinį šios naudojimo instrukcijos puslapį. 1728 - 003 - 31.10.2022 209Techninė priežiūra Įvadas PERSPĖJIMAS: Prieš prižiūrėdami produktą, perskaitykite ir supraskite saugos skyrių. Techninės priežiūros grafikas PERSPĖJIMAS: Prieš atlikdami priežiūros darbus išimkite akumuliatorių. Toliau pateiktas būtinų gaminio priežiūros darbų sąrašas. Žr. Techninė priežiūra psl. 210 Jei reikia daugiau informacijos, Techninė priežiūra Prieš pradedant naudoti Po kiekvieno naudojimo minkštu šepečiu nuvalykite likusią žolę. Nenaudokite van- dens.

Patikrinkite, ar automatinio išjungimo funkcija išjungia gaminį po 180 sek. X Patikrinkite, ar neužblokuotos ventiliacijos angos. Angoms valyti naudokite minkštą šepetį. (Pav. 50)

Nuvalykite išorines gaminio dalis sausa šluoste. Nenaudokite vandens. X Patikrinkite, ar paleidimo ir stabdymo jungiklis gerai veikia ir nėra pažeistas. X Patikrinkite, ar maitinimo jungiklio ir paties mygtuko fiksavimo funkcija veikia saugiai. X Įsitikinkite, kad visi valdikliai veikia ir nėra pažeisti. X Rankenos visuomet turi būti sausos, švarios ir neišteptos alyva ar tepalais. X Patikrinkite, ar nepažeista žoliapjovės galvutė. Jeigu sugadinta, pakeiskite. X Patikrinkite, ar žoliapjovės apsauginis elementas nepažeistas ir tvirtai prijungtas prie gaminio. Jeigu sugadinta, pakeiskite.

Patikrinkite, ar augalų apsaugą galima sulankstyti ir pritvirtinti skirtoje vietoje. X Įsitikinkite, kad tinkamai veikia akumuliatoriaus atlaisvinimo mygtukai ir akumuliatorius fiksuojamas prie gaminio.

Apžiūrėkite, ar akumuliatoriaus įkroviklis nepažeistas ir veikia tinkamai. X Įsitikinkite, kad akumuliatorius nepažeistas. X Patikrinkite, ar akumuliatorius įkrautas. X Įsitikinkite, kad akumuliatoriaus įkroviklis nepažeistas. X Patikrinkite jungtis tarp akumuliatoriaus ir gaminio. Patikrinkite jungtį tarp akumuliato- riaus ir akumuliatoriaus įkroviklio.

Akumuliatoriaus ir akumuliatoriaus įkroviklio patikra

2. Patikrinkite, ar nepažeistas akumuliatorių įkroviklis,

pvz., nėra įtrūkimų.

3. Įsitikinkite, kad akumuliatoriaus įkroviklio prijungimo

laidas nepažeistas ir be įtrūkimų. 210 1728 - 003 - 31.10.2022Įrenginio, akumuliatoriaus ir akumuliatorių įkroviklio valymas

1. Baigę darbą nuvalykite įrenginį sausa šluoste.

2. Nuvalykite akumuliatorių ir akumuliatorių įkroviklį

sausa šluoste. Akumuliatoriaus uždėjimo takeliai turi būti švarūs.

3. Prieš įstatydami akumuliatorių į akumuliatorių

įkroviklį ar įrenginį, įsitikinkite, kad akumuliatoriaus kontaktai ir akumuliatorių įkroviklio kontaktai yra švarūs. Žoliapjovės galvutės patikra ir keitimas

1. Apžiūrėkite, ar žoliapjovės galvutė nėra sugadinta ir

2. Ištraukite žoliapjovės lyno nuleistuvą.

3. Nuimkite žoliapjovės galvutę. (Pav. 51)

4. Uždėkite žoliapjovės galvutę.

5. Surinkite žoliapjovės galvutę. Žr.

Žoliapjovės galvutės surinkimas psl. 207

Gedimai ir jų šalinimas Klaviatūra Problema Galimi gedimai Galimi sprendimai LED pastoviai mirksi. Žema įtampa. Įkraukite akumuliatorių. Nepavyksta paleisti gaminio. Vienu metu paspauskite maitinimo jungiklį ir užvedimo mygtuką. Atleiskite maitinimo jungiklį ir sustab- dykite gaminį. LED lemputė vėl sumirksi 3 kartus. Viršsrovis. Atleiskite maitinimo jungiklį ir dar kar- tą įjunkite gaminį. LED lemputė vėl sumirksi 5 kartus. Temperatūros svyravimai. Leiskite įrenginiui atvėsti. LED lemputė vėl sumirksi 7 kartus. Loginė klaida. Atleiskite maitinimo jungiklį ir dar kar- tą įjunkite gaminį. Akumuliatorius LED ekranas Galimi gedimai Galimi veiksmai Mirksi žalias šviesos diodas. Nepakankama baterijos įtampa. Įkraukite akumuliatorių. Mirksi klaidos šviesos diodas. Temperatūros svyravimai. Akumuliatorių naudokite nuo -10°C (14°F) iki 40°C (104°F) temperatūroje. Per didelė įtampa. Įsitikinkite, kad elektros tinklo įtampa atitinka tą, kuri yra nurodyta ant gaminio nominalių parametrų plokštelės. Iš įkroviklio išimkite akumuliatorių. Šviečia klaidos šviesos diodas. Pernelyg didelis blokų skirtumas (1V). Kreipkitės į techninio aptarnavimo atstovą. Akumuliatoriaus įkroviklis Problema Galimi gedimai Galimas sprendimas Įkrovimo šviesos diodas yra raudonos spalvos. Nepataisoma akumuliato- riaus įkroviklio klaida. Susisiekite su savo prekybos atstovu. 1728 - 003 - 31.10.2022 211Problema Galimi gedimai Galimas sprendimas Įkrovimo šviesos diodas mirk- si žaliai. Temperatūros svyravimai, akumuliatorius yra per šaltas arba per karštas. Leiskite akumuliatoriui atvėsti arba įšilti. Kai akumu- liatorius yra tinkamos temperatūros, jį galima vėl naudoti arba įkrauti. Akumuliatoriaus įkroviklį naudo- kite, kai aplinkos temperatūra yra nuo 5 °C (41 °F) iki 40 °C (104 °F). Įkrovimo šviesos diodas mirk- si raudonai. Akumuliatoriaus gedimas. Susisiekite su savo prekybos atstovu. Transportavimas, saugojimas ir utilizavimas Gabenimas ir laikymas

• Pateikiamam ličio jonų akumuliatoriui taikomos pavojingų krovinių gabenimo taisyklės.

• Laikykitės specialių komercinių krovinių gabenimui, įskaitant trečiųjų šalių ar tarpininko transporto priemonėmis, taikomų reikalavimų dėl pakavimo ir ženklinimo.

• Pasitarkite su pavojingų medžiagų gabenimo specialistu prieš siųsdami įrenginį. Laikykitės visų taikomų nacionalinių reikalavimų.

• Pakuodami akumuliatorių uždėkite juostą ant atvirų kontaktų. Tvirtai supakuokite akumuliatorių, kad jis nejudėtų.

• Sandėliavimo ar transportavimo metu atjunkite akumuliatorių.

• Akumuliatorių ir akumuliatorių įkroviklį laikykite sausoje, drėgnoje ir teigiamos temperatūros vietoje.

• Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statiniai krūviai. Nelaikykite akumuliatoriaus metalinėje dėžutėje.

• Laikykite akumuliatorių vietoje, kurios temperatūra nuo 5°C / 41°F iki 25°C / 77°F, saugokite nuo tiesioginių saulės spindulių.

• Laikykite akumuliatorių įkroviklį vietoje, kurios temperatūra nuo 5°C / 41°F iki 45°C / 113°F, saugokite nuo tiesioginių saulės spindulių.

• Akumuliatoriaus įkroviklį naudokite, tik kai aplinkos temperatūra yra 5–40 °C / 41–104 °F.

• Prieš saugodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50 %.

• Akumuliatorių įkroviklį laikykite uždaroje ir sausoje patalpoje.

• Saugodami išimkite akumuliatorių iš akumuliatoriaus įkroviklio. Neleiskite vaikams ar kitiems nepatvirtintiems asmenims liesti įrenginio. Įrenginį laikykite užrakinamoje vietoje.

• Prieš saugodami gaminį ilgesnį laiką, išvalykite jį ir atlikite visus techninės priežiūros darbus.

• Transportuodami ar sandėliuodami įrenginį naudokite įrenginio transportavimo apsaugą, kad išvengtumėte sužalojimų ar produkto sugadinimo.

• Gabendami saugiai pritvirtinkite įrenginį. Akumuliatoriaus, akumuliatorių įkroviklio ir įrenginio šalinimas Ant gaminio ar ant jo pakuotės pateikti simboliai rodo, kad šio gaminio negalima išmesti kartu su buitinėmis atliekomis. Nuvežkite jį į elektros ir elektronikos įrenginių perdirbimo punktą. Taip saugosite nuo taršos aplinką ir žmones. Jeigu reikia papildomos informacijos, kaip perdirbti jūsų gaminį, kreipkitės į vietines institucijas, buitinių atliekų surinkimo tarnybą arba pardavimo atstovą. Techniniai duomenys Techniniai duomenys 110iL Variklis Variklio tipas PMDC Galios atidavimo veleno greitis, aps./min 6 500 212 1728 - 003 - 31.10.2022110iL Pjovimo plotis, mm 300 Svoris Svoris be akumuliatoriaus, kg 3,2 Skleidžiamas triukšmas

Išmatuotas žoliapjovės garso galios lygis, dB (A) 84,7 Išmatuotas vejos pakraščių lygintuvo garso galios lygis, dB (A) 87,6 Garso galios lygis, garantuojamas L

Žoliapjovės ekvivalentinis garso slėgio lygis naudotojo ausyse, išmatuotas pagal EN ISO 50636-2-91, dB (A): 73,4 Vejos pakraščių lygintuvo ekvivalentinis garso slėgio lygis naudotojo ausyse, išmatuo- tas pagal EN ISO 50636-2-91, dB (A): 72,9 Vibracijos lygis

Vibracijos lygis rankenoje išmatuotas pagal EN50636-2-91, m/s

Žoliapjovės sumontuota pjovimo galvutė (originalas), priekis / galas. 1,365 / 1,051 Vibracijos lygis rankenoje išmatuotas pagal EN50636-2-91, m/s

Vejos pakraščių lygintuvo sumontuota pjovimo galvutė (originalas), priekis / galas. 0,873 / 0,789 Gaminiui patvirtinti akumuliatoriai Akumuliatorius BLi10 40-B70 Tipas Ličio jonų Ličio jonų Akumuliatoriaus talpa, Ah Žr. akumuliatoriaus nomi- naliųjų parametrų lipduką Žr. akumuliatoriaus nomi- naliųjų parametrų lipduką Žr. akumuliatoriaus nomi- naliųjų parametrų lipduką Nominali įtampa, V 36 36,5 36 Svoris, svar. / kg 0,7 0,7 0,8

Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia (L

) pagal EB direktyvą 2000/14/EB. Skirtu- mas tarp garantuojamojo ir matuojamojo garso stiprumo yra tas, kad pagal Direktyvą 2000/14/EB garantuoja- masis garso stiprumas apima ir matavimo rezultatų sklaidą bei nukrypimus tarp skirtingų to pačio modelio įrenginių.

Pateiktuose duomenyse apie ekvivalentinį gaminio garso slėgio lygį yra 2,5 dB (A) tipiška statistinė sklaida (standartinis nuokrypis).

Pateiktuose vibracijos lygio duomenyse yra 1,5 m/s

tipiška statistinė sklaida (standartinis nuokrypis). 1728 - 003 - 31.10.2022 213Gaminiui patvirtinti akumuliatorių įkrovikliai Akumuliatoriaus įkroviklis QC80 40-C80 Maitinimo įtampa, V 100–240 100–240 Dažnis, Hz 50–60 50–60 Galia, W 100 72 Išėjimo įtampa, V nuol. srovė / Amperai, A 36 / 2 43 / 1,6 Priedai Patvirtinti priedai Patvirtinti priedai Tipas Pjovimo įrangos apsauginis elementas, gam. Nr. Žoliapjovės galvutė A15B M5 (Ø 1,6 mm lynelis) 534 98 40-01 214 1728 - 003 - 31.10.2022Atitikties deklaracija ES atitikties deklaracija Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], atsakingai patvirtiname, kad gaminys: Aprašymas Akumuliatorinė žoliapjovė / vejos pakraščių lygintuvas Gamintojas Husqvarna Tipas/ modelis 110iL Identifikacijos nume- ris Serijos numeriai nuo šios datos: 2022 ir vėlesni visiškai atitinka šias ES direktyvas ir reglamentus: Direktyva / reglamen- tas Aprašymas 2006/42/EB „dėl mašinų“ 2014/30/ES „dėl elektromagnetinio suderinamumo“ 2000/14/EB „dėl į aplinką skleidžiamo triukšmo“ 2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“ ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN 60335-1:2012+A11:2014+A13:2017+A14:2019+A1:2019 +A2:2019, EN 50636-2-91:2014, EN IEC 63000:2018, EN 55014-1:2017+A11; EN 55014-2:2015. Notifikuotoji įstaiga: 0197 TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg, Germany patvirtino atitiktį Tarybos direktyvai 2000/14/EB; atitikties įvertinimo procedūra: VI priedas. Informacijos apie triukšmo emisiją žr. Techniniai duomenys psl. 212
