BD 5070 R Classic Bp Pack - Gulvvasker Kärcher - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis BD 5070 R Classic Bp Pack Kärcher i PDF-format.
| Produkttype | Gulvvaskemaskin |
| Merke | Kärcher |
| Modell | BD 5070 R Classic Bp Pack |
| Arbeidsbredde | 510 mm |
| Rentvannstankens volum | 70 L |
| Skittenvannstankens volum | 75 L |
| Nominell spenning | 24 V |
| Batterikapasitet (5t) | 76 / 105 Ah |
| Trekkraftmotorens effekt | 300 W |
| Sugemotorens effekt | 600 W |
| Børstemotorens effekt | 500 W |
| Maksimal kjørehastighet | 6 km/t |
| Maksimal stigning | 8 % |
| Teoretisk arealeffektivitet | 2300 m²/t |
| Tillatt totalvekt | 340 kg |
| Transportvekt (tomme tanker) | 194 kg |
| Mål (L x B x H) | 1310 x 590 x 1066 mm |
| Maks vanntemperatur | 50 °C |
| Omgivelsestemperaturområde | 5 til 40 °C |
| Lydtrykknivå | 66 dB(A) |
| Beskyttelsesgrad | IPX3 |
| Børstediameter | 510 mm |
| Børstehastighet (belastet) | 155 omdr/min |
Ofte stilte spørsmål - BD 5070 R Classic Bp Pack Kärcher
Brukerspørsmål om BD 5070 R Classic Bp Pack Kärcher
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Gulvvasker i PDF-format gratis! Finn veiledningen din BD 5070 R Classic Bp Pack - Kärcher og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. BD 5070 R Classic Bp Pack av merket Kärcher.
BRUKSANVISNING BD 5070 R Classic Bp Pack Kärcher
Miljøbeskyttelse ....DA 1
Garanti. DA 1
Betjeningselementer ..... DA 2
Pleje og vedligeholdelse ..... DA 5
Tilbehør og reservedele.....DA 8
EU-overensstemmelseserklæ-
ring. DA 8
Maksimale batterimål
→ Kør langsomt i sving.
Pleje og vedligeholdelse
FARE
Vedligeholdelsesplan
Efter arbejdet
BEMAERK
Vedligeholdelseskontrakt
→ Aftøm og bortskaf smudsvandet og det resterende rene vand.
⚠FORSIGTIG
Tilbehør og reservedele
Informationer om tilbehør og reservedele findes på www.kaercher.com.
EU- overensstemmelseserklæring
71364 Winnenden (Tyskland)
Tlf.: +49 7195 14-0
Fax: +49 7195 14-2212

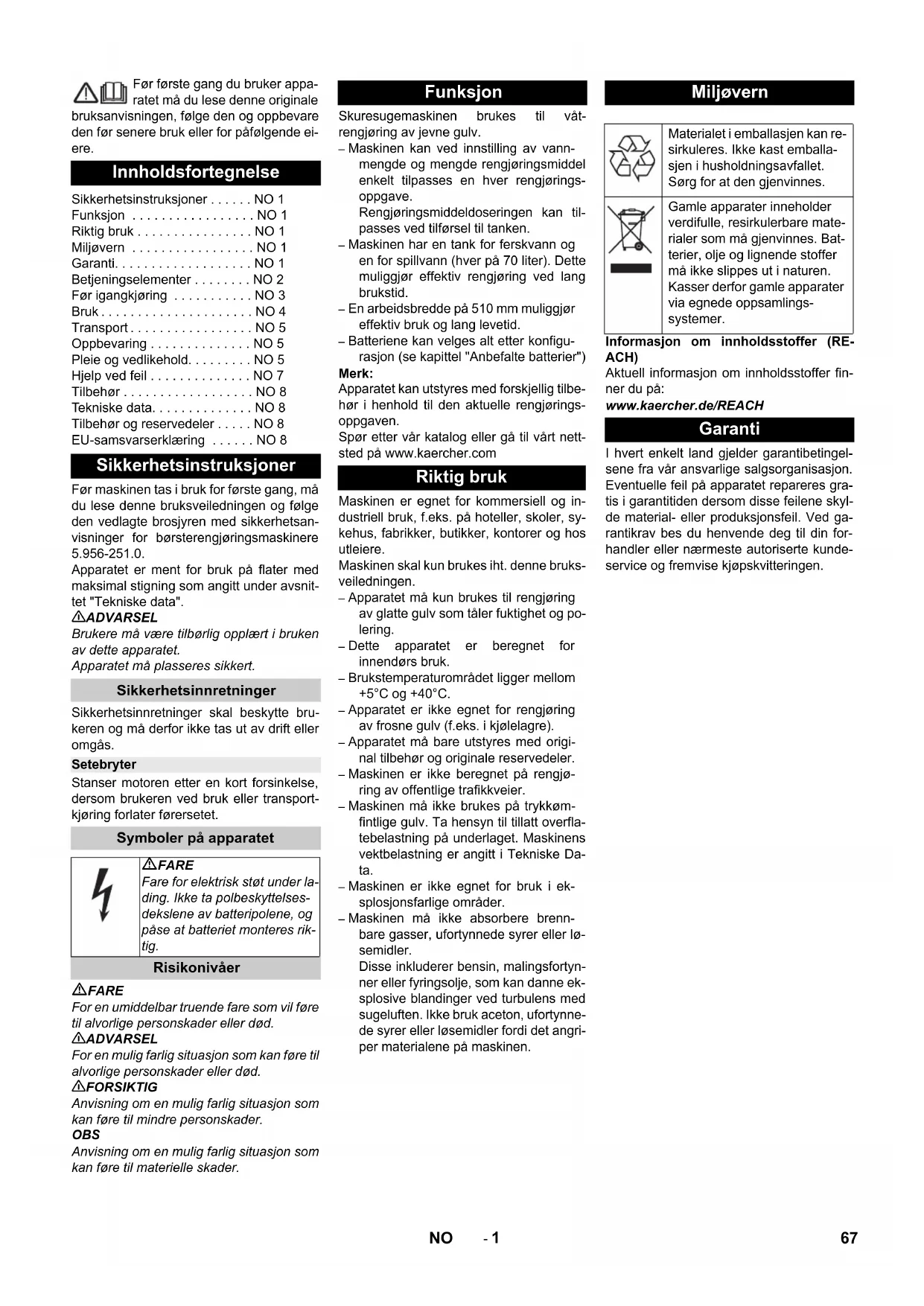

Før første gang du bruker appa- ratet må du lese denne originale
bruksanvisningen, følge den og oppbevare den før senere bruk eller for påfølgende eiere.
Innholdsfortegnelse
Sikkerhetsinstruksjoner ..... NO 1
Funksjon ..... NO 1
Riktig bruk .... NO 1
Miljøvern NO 1
Garanti....NO 1
Betjeningselementer ..... NO 2
Før igangkjøring ..... NO 3
Bruk NO 4
Transport.... NO 5
Oppbevaring .... NO 5
Hjelp ved feil ..... NO 7
Tilbehør .... NO 8
Tekniske data.... NO 8
Tilbehør og reservedeler ..... NO 8
EU-samsvarserklæring ..... NO 8
Sikkerhetsinstruksjoner
Før maskinen tas i bruk for første gang, må du lese denne bruksveiledningen og følge den vedlagte brosjyren med sikkerhetsanvisninger for børsterengjøringsmaskinere 5.956-251.0.
Apparatet er ment for bruk på flater med maksimal stigning som angitt under avsnittet "Tekniske data".
ADVARSEL
Brukere må være tilbørlig opplært i bruken av dette apparatet.
Apparatet må plasseres sikkert.
Sikkerhetsinnretninger
Sikkerhetsinnretninger skal beskytte brukeren og må derfor ikke tas ut av drift eller omgås.
Setebryter
Stanser motoren etter en kort forsinkelse, dersom brukeren ved bruk eller transportkjøring forlater førersetet.
Fare for elektrisk støt under lading. Ikke ta polbeskyttelsesdekslene av batteripolene, og påse at batteriet monteres riktig.
Risikonivåer
FARE
For en umiddelbar truende fare som vil føre til alvorlige personskader eller død.
ADVARSEL
For en mulig farlig situasjon som kan føre til alvorlige personskader eller død.
⚠FORSIKTIG
Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.
OBS
Anvisning om en mulig farlig situasjon som kan føre til materielle skader.
Funksjon
Skuresugemaskinen brukes til våtrengjøring av jevne gulv.
- Maskinen kan ved innstilling av vannmengde og mengde rengjøringsmiddel enkelt tilpasses en hver rengjøringsoppgave.
Rengjøringsmiddeldoseringen kan tilpasses ved tilførsel til tanken.
- Maskinen har en tank for ferskvann og en for spillvann (hver på 70 liter). Dette muliggjør effektiv rengjøring ved lang brukstid.
– En arbeidsbredde på 510 mm muliggjør effektiv bruk og lang levetid. - Batteriene kan velges alt etter konfigurasjon (se kapittel "Anbefalte batterier")
Merk:
Apparatet kan utstyres med forskjellig tilbehør i henhold til den aktuelle rengjøringsoppgaven.
Spør etter vår katalog eller gå til vårt nettsted på www.kaercher.com
Riktig bruk
Maskinen er egnet for kommersiell og industriell bruk, f.eks. på hoteller, skoler, sykehus, fabrikker, butikker, kontorer og hos utleiere.
Maskinen skal kun brukes iht. denne bruks-veiledningen.
- Apparatet må kun brukes til rengjøring av glatte gulv som tåler fuktighet og polering.
– Dette apparatet er beregnet for innendørs bruk. - Brukstemperaturområdet ligger mellom +5°C og +40°C.
- Apparatet er ikke egnet for rengjøring av frosne gulv (f.eks. i kjølelagre).
- Apparatet må bare utstyres med original tilbehør og originale reservedeler.
- Maskinen er ikke beregnet på rengjøring av offentlige trafikkveier.
– Maskinen må ikke brukes på trykkømfintlige gulv. Ta hensyn til tillatt overflatebelastning på underlaget. Maskinens vektbelastning er angitt i Tekniske Data. - Maskinen er ikke egnet for bruk i eksplosjonsfarlige områder.
- Maskinen må ikke absorbere brennbare gasser, ufortynnede syrer eller lø-semidler.
Disse inkluderer bensin, malingsfortynner eller fyringsolje, som kan danne eksplosive blandinger ved turbulens med sugeluften. Ikke bruk aceton, ufortynnede syrer eller løsemidler fordi det angriper materialene på maskinen.
Miljøvern
Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet. Sørg for at den gjenvinnes.
Gamle apparater inneholder verdifulle, resirkulerbare materialer som må gjenvinnes. Batterier, olje og lignende stoffer må ikke slippes ut i naturen. Kasser derfor gamle apparater via egnede oppsamlings-systemer.
Informasjon om innholdsstoffer (RE-ACH)
Aktuell informasjon om innholdsstoffer finner du på:
I hvert enkelt land gjelder garantibetingelsene fra vår ansvarlige salgsorganisasjon. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse feilene skylde material- eller produksjonsfeil. Ved garantikrav bes du henvende deg til din forhandler eller nærmeste autoriserte kundeservice og fremvise kjøpskvitteringen.

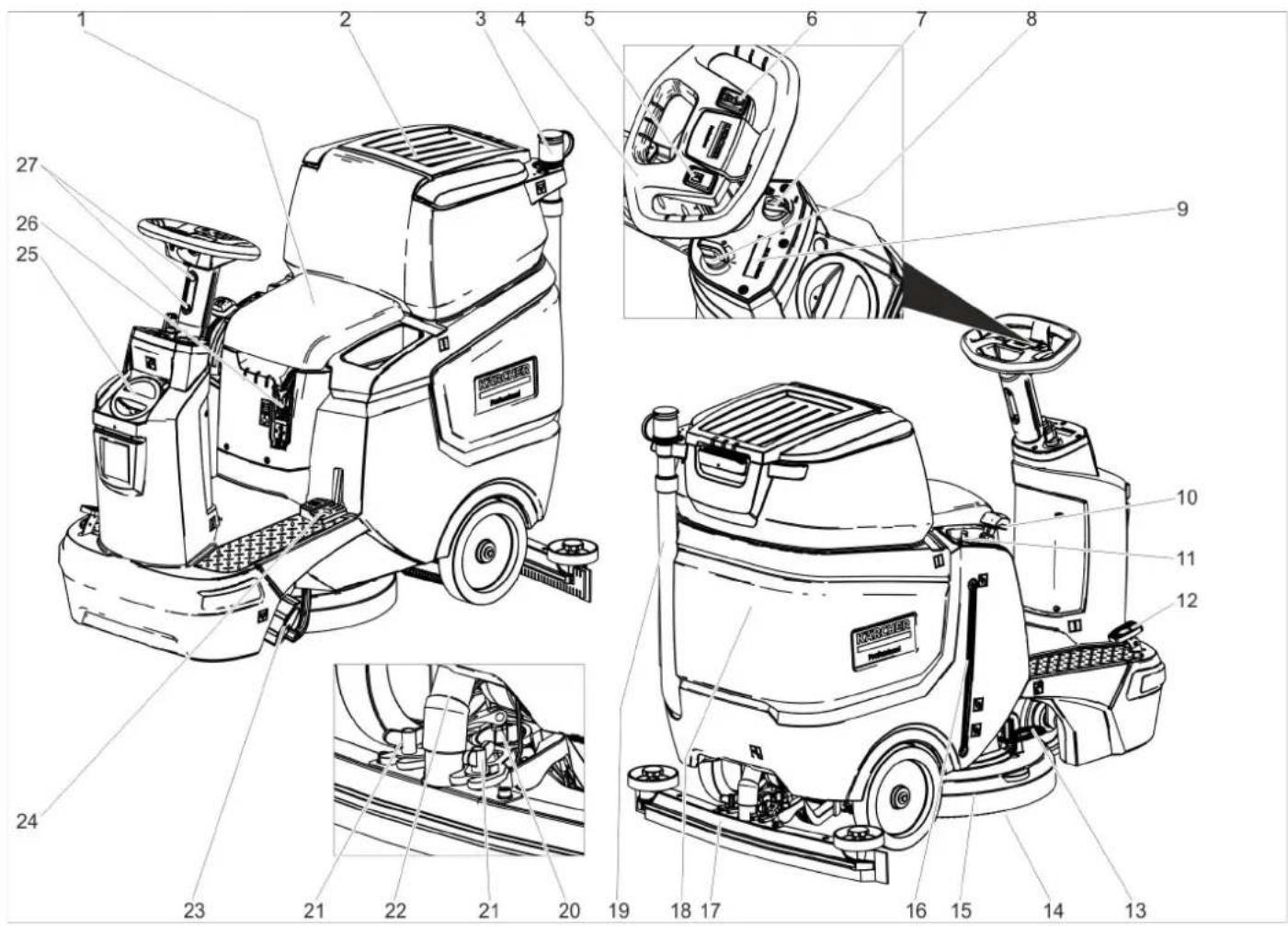

Betjeningselementer
3 Doseringsinnretning for spillvann
4 R a t t
5 Horn-tast
6 Kjøreretningsbryter
7 Dreiebryter arbeidshastighet
8 Nøkkelbryter
9 Display
10 Hendel for sugebom
11 Reguleringsbryter vannmengde
12 Gasspedal
13 Pedal for utskifting av børster
14 Skivebørste
15 Rengjøringshode
16 Nivåvisning ferskvann
17 Sugebom*
18 Spillvannstank
19 Tappeslange spillvann
20 Dreiehåndtak for å vippe sugebommen
21 Vingemuttere for festing av sugebommen
22 Sugeslange
23 Lokk rentvannstank med filter rent vann
24 Pedal for å heve/senke rengjøringsho- det
25 Deksel ferskvannstank
Påfyllingsåpning ferskvann

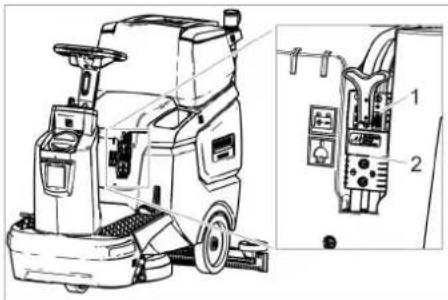

26 Batteriplugg
27 Høydeinnstilling av rattet
- Betjeningselementene for rengjøringsprosessen er gule.
- Betjeningselementene for vedlikehold og service er lysegrå.
| Batteriplugg | |
| Nivå ferskvannstank 25 % | |
| Dosering rengjørings-oppløsning | |
| Heve/senke rengjø-ringshode | |
| Pedal for utskifting av børster | |
| Heve/senke sugebom |
| Moppholder ** | |
| Utløpsåpning fersk-vannstank | |
| Utløpsåpning spill-vannstank | |
| Festepunkt |
Valgmulighet
Før igangkjøring
Batterier
 | Følg anvisningene på batteriet, i bruksanvisningen og i bruksan-visningen for kjøretøyet |
 | Bruk vernebriller |
 | Syre og batterier må oppbevaresutilgjengelig for barn |
 | Eksplosjonsfare |
 | Åpen ild, gnister, åpent lys orgøyking er forbudt |
 | Fare for etsing |
 | Førstehjelp |
 | Advarsel |
 | Avfallshåndtering |
 | Batterier må ikke kastes i hus-holdsningsavfallet |
FARE
Eksplosjonsfare!
Ikke legg verktøy eller lignende på batteriet. Kortslutnings- og eksplosjonsfare.
Fare for personskader. Sår må aldri komme i kontakt med bly. Rengjør alltid hendene etter å ha arbeidet med batterier.
Anbefalte batterier
| 105 Ah - vedlikeholdsfri | |
| Bestillingsnr. 6.654-141.0 | 1) |
| Volum [m3] * 2,64 | |
| Luftstrøm [m3/t] ** 1,06 | |
| * Minimumsvolum for batteriladerommet** Minimum luftstrøm mellom batterilade-rommet og omgivelsene | |
Apparatet trenger 2 batterier
) Komplett sett (24 V/105 Ah) inkl. tilkoblingskabel, best.nr. 4.039-287.0

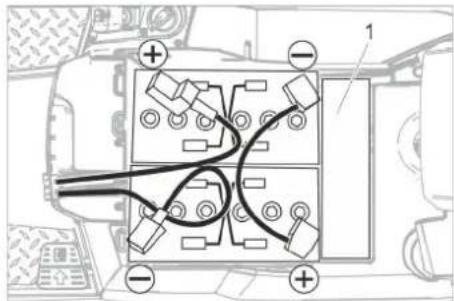

Sett inn og koble til batterier
Med «Pack»-varianten er batteriene allere- de integrert.
→ Ta ut batterikontakten.
→ Sving bruktvannstanken bakover.
Fare for skader. Pass på at polariteten er riktig.
Fare for skade ved dyp utladning. Lad batteriene før apparatet tas i bruk.
Lade batterier
Merk:
Maskinen har en utladingsbeskyttelse, dvs. at hvis minimumsgrensen for kapasitet nås er kun kjørefunksjon tilgjengelig.
Børstedrift og suging er ute av funksjon.
→ Kjør maskinen rett til laderen, og unngå stigninger.
Merk:
Når du bruker andre batterier (f.eks. fra andre produsenter), må dyputladningsbeskyttelsen for det respektive batteriet stilles inn på nytt av Kärcher kundeservice.
⚠️FARE
Fare på grunn av elektrisk støt. Ta hensyn til ledningsnett og sikring – se "Batterilader".
Laderen må bare brukes i tørre rom med tilstrekkelig ventilasjon!
Merk:
Ladetiden er gjennomsnittlig ca. 10-12 timer.
Eksplosjonsfare. Rommet der apparatet for lading av batteriet er plassert, må ha ventilasjon med minimum volum og minimum luftskifte avhengig av batteritypen (se "Anbefalte batterier").
Eksplosjonsfare. Lading av våtbatterier må kun foretas med spillvannstanken svingt opp.
→ Tøm spillvanntanken.
→ Sett nøkkelbryteren i "0"-stilling og ta ut nøkkelen.
→ Sving bruktvannstanken bakover.
→ Trekk ut batterikontakten på batterisiden.
OBS
Fare for materielle skader!
Merk: Følg bruksanvisningen fra produsenten av ladeapparatet, spesielt sikkerhetsanvisningene!
→ Koble ladeapparatet til batterikontakten på batteriet.
→ Sett ladeapparatets støpsel i en stikkontakt.
→ Gjennomfør ladningen iht. instruksjone- ne i bruksveiledningen for laderen.
Lite vedlikeholdskrevende batterier (våtbatterier)
→ Etterfyll destillert vann en time før ladeprosessen avsluttes, pass på at syrenivået er riktig. Batteriene er merket for dette. Når ladingen er ferdig, skal alle cellene lage gassbobler.
FARE
Bruk vernebriller när du håndterer batterisyre, og følg forskriftene for å forhindre personskader og skader på klær.
Eventuell syresprut på hud eller klær skal øyeblikkelig skylles av med mye vann.
OBS
Det må kun brukes destillert eller demine- ralisert vann (EN 50272-T3) til etterfylling av batteriene.
Det må ikke brukes fremmede tilsetninger (såkalte forbedringsmidler), da dette vil føre til at garantien blir ugyldig.
Maksimale batteridimensjoner
| Lengde | 408 |
| Bredde | 348 |
| Høyde | 284 |
→ Sett nøkkelbryteren i posisjon "0".
→ Ta ut batterikontakten.
→ Sving bruktvannstanken bakover.
→ Koble kabelen fra minuspolen på batteriet.
→ Koble resten av kablene fra batteriene.
→ Ta ut batteriene.
→ Brukte batterier skal kasseres i henhold til gjeldende bestemmelser.
Monter børster
Montering av børsten er beskrevet i kapitlet "Vedlikeholdsarbeider".

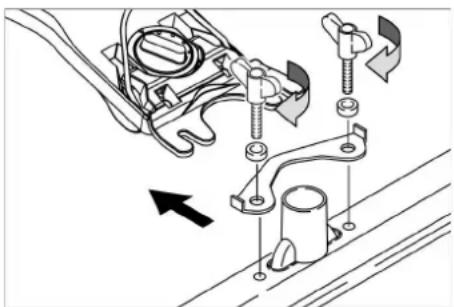

Monter sugebommen
→ Sett inn sugebommen i sugebomopphenget på en slik måte at formplaten ligger over opphenget.
→ Stram vingemutrene.
→ Løsne begge skruene for høydeinnstillingen av rattet
→ Still rattet i ønsket høyde.
→ Trekk til begge skruene.
Bruk
OBS
Fare for materielle skader! Ikke fjern batteripluggen mens apparatet går.
Merk:
For straks å avbryte alle funksjoner, sett nøkkelbryteren til stilling "0".
Slå på apparatet
→ Sett deg på setet.
→ Sett nøkkelbryteren i stillingen "1".
Displayet viser etter hverandre:
– Tid til neste kundeservice
– Programvareversjon, betjeningsdel
– Batteriets ladestatus og antall driftstimer
Kontrollere parkeringsbremsen
⚠️FARE
Ulykkesrisiko. Parkeringsbremsen funksjon må kontrolleres på flatt underlag før hver bruk.
→ Slå på apparatet.
→ Sett kjøreretningsbryteren på "forover".
→ Trykk kjørepedalen lett inn.
→ Du skal høre at bremsen låses opp. Maskinen skal rulle lett og jevnt bortover. Hvis pedalen slippes løs, settes bremsen hørbart på. Dersom det ikke skjer som nevnt over, må maskinen tas ut av drift og kundeservice kontaktes.
Kjøring
FARE
Ulykkesrisiko. Gjør som fölger hvis maskinens bremser ikke lenger fungerer:
→ Etter at det vannrette nivået er nådd må maskinen tas ut av drift og kundeservice kontaktes.
→ I tillegg skal vedlikeholdsinstruksjonene for bremser overholdes.
⚠️FARE
Veltefare ved for sterke stigninger.
→ Det må bare kjøres i stigninger på inntil 8 % i kjøreretningen. Stigninger og skråninger må kun kjøres på i langsgående retning, ikke snu.
Veltefare ved hurtig kjøring i svinger.
Slingrefare ved väte gulv.
→ Kjør sakte i svinger.
Veltefare ved ustabilt underlag.
→ Maskinen må kun kjøres på faste underlag.
Veltefare ved for kraftig sidehelling.
→ Det må bare kjøres stigninger på maksimalt 8 % på tvers av kjøreretningen.
Kjøring
→ Sett deg på setet.
→ Dra hendelen for sugebom oppover og lås den på plass.
→ Trykk ned pedalen for rengjøringshode og la den gå i lås.
→ Sett nøkkelbryteren i stillingen "1".
→ Bestem kjøreretningen med kjøreretningsbryteren på rattet.
→ Kjørehastigheten bestemmes ved betjening av kjørepedalen.
→ Stopp apparatet: Slipp gasspedalen.
Merk:
Ved hevet rengjøringshode blir makshastigheten ikke påvirket av dreiebryteren for arbeidshastighet.
Kjøreretningen kan også endres under rengjøringen. Dermed kan du gjennomføre intensiv rengjøring ved å kjøre flere ganger frem og tilbake på det samme stedet.
Fylling av forbruksmidler
Rengjøringsmiddel
ADVARSEL
Fare for skader. Det må kun brukes anbefalt rengjøringsmiddel. Ved bruk av andre rengjøringsmidler bærer operatøren den økte risikoen når det gjelder driftssikkerhet og fare for ulykker.
Det må kun brukes rengjøringsmidler som er fri for løsemidler, saltsyre og flussyre.
Følg sikkerhetsanvisningene på rengjøringsmidlene.
Merk:
Ikke bruk rengjøringsmidler som skummer kraftig.
| Bruk Rengjø- | ringsmiddel |
| Daglig rengjøring av alle gulv som er motstandsdyktige mot vann | RM 746RM 780 |
| Vedlikeholdsrengjøring av blanke overflater (f.eks. granitt) | RM 755 es |
| Daglig rengjøring og grundig rengjøring av industrigulv | RM 69 ASF |
| Vedlikeholdsrengjøring og grunnrengjøring av keramiske fliser | RM 753 |
| Vedlikeholdsrengjøring av fliser i sanitærrom | RM 751 |
| Rengjøring og desinfeksjon i sanitærrom | RM 732 |
| Fjerning av belegg fra alle alkalibestandige gulv (f.eks. PVC) | RM 752 |
| Fjerning av belegg fra linoleumsgulv | RM 754 |
Ferskvann
→ Åpne dekselet på ferskvannstanken.
→ Fyll tanken halvfull med ferskvann (maks. 50 °C).
→ Fyll på rengjøringsmiddel.
→ Fyll opp tanken med vann.
→ Lukk dekselet på ferskvannstanken.
Still inn sugebom

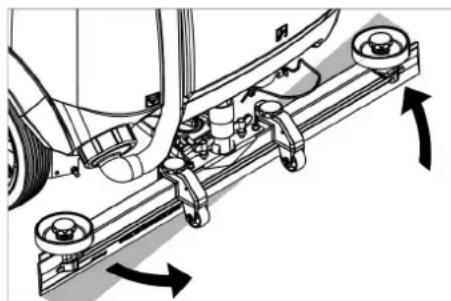

Skråstilling
For å forbedre sugeresultatet på fliser kan sugebommen settes i en skråstilling på opp til 5°.
Høyden avgjør i hvor sterk grad sugeblade- ne bøyes ved kontakt med gulvet.
→ Still inn dreiehåndtak for høyderegulering forsøksvis, til du får beste sugeresultat.
→ Still inn vannmengden i forhold til tilsmussingen av gulvbelegget med reguleringsknappen.
Merk:
Gjennomfør første rengjøringsforsøk med liten mengde vann. ∅k vannmengden trinn for trinn, til ønsket rengjøringsresultat er oppnådd.
Rengjøring
→ Sett deg på setet.
→ Sett nøkkelbryteren i stillingen "1".
→ Bestem kjøreretningen med kjøreretningsbryteren på rattet.
→ Vri dreiebryteren for arbeidshastighet til ønsket verdi.
Hastigheten vises i displayet under inn- stillingen. og vises som prosent av høyeste has- tighet.
→ Still inn vannmengde på ventilen.
→ Dra den nederste halvdelen av hendelen for sugebom oppover og hold den fast.
→ Trykk ned hendelen for sugebom.
Sugebommen senkes og sugingen starter opp.
→ Trykk pedalen for rengjøringshode ned/til høyre, lås den opp og la den gå opp.
→ Kjørehastigheten bestemmes ved betjening av kjørepedalen.
Rengjøringshodet senkes, børstedriften startes og rengjøringsmengde blir påført.
→ Kjør bort flaten som skal rengjøres
→ Stopp apparatet: Slipp gasspedalen.
Avslutte rengjøringen
→ Trykk ned pedalen for rengjøringshode helt til den går i lås.
→ Skyv videre et lite stykke og resten av vannet suges opp.
→ Dra hendelen for sugebom oppover helt til den går i lås.
Sugeturbinen slås av etter en etterløpstid på 10 sekunder.
→ Sett nøkkelbryteren i posisjon "0".
Tømme spillvannstanken
Merk:
Dersom spillvannstanken er full, stenger flottøren sugeåpningen, og sugeturbinen går med økt turtall.
ADVARSEL
Ta hensyn til de lokale forskrifter for behandling av spillvann.
→ Ta utløpsslangen ut av holderen og før den ned i et egnet sluk.
Merk:

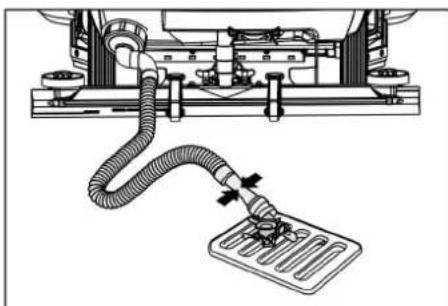

Ved å trykke sammen doseringsinnretningen kan avløpsstrømmen kontrolleres.
→ Tapp ut vannet ved å åpne doseringsinnretningen på tappeslangen.
→ Skyll til slutt bruktvanntanken med rent vann.
Tømming av ferskvannstanken
→ Skru av dekselet til ferskvannstanken.
→ Tapping av rent vann.
→ Skru på dekselet til ferskvannstanken.
Ta ut av drift
Fare for personskader! Apparatet skal brukes for lasting/lossing bare i stigninger opp til maksimumsverdien (se "Tekniske data"). Kjør sakte.
⚠FORSIKTIG
Fare for personskader og materielle skader! Ta hensyn til vekten av apparatet ved transport.
→ Før lasting må ferskvannstanken og spillvannstanken tømmes.
→ Ta børsteskiven ut av børstehodet.

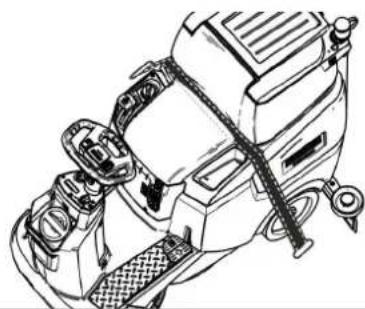

→ Sikre apparatet iht. gjeldende retningslinjer slik at det ikke kan skli eller velte ved transport i kjøretøy.

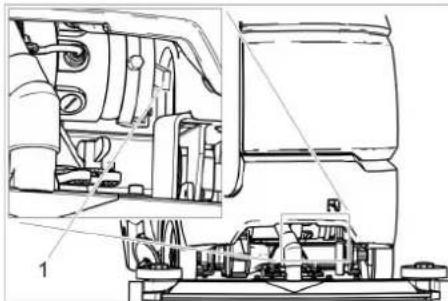

Skyve maskinen
→ Trykk opplåsingshendelen oppover og skyv maskinen.
FARE
Fare for ulykke som følge av manglende bremsefunksjon.
Trykk opplåsingshendelen ned igjen etter skyvingen.
Oppbevaring
⚠FORSIKTIG
Fare for personskader og materielle skader! Ta hensyn til vekten av apparatet ved lagring.
→ Dette apparatet skal kun lagres innendørs.
→ Velg lagringssted slik at du tar hensyn til tillatt totalvekt av maskinen, for ikke å begrense lagringssikkerheten.
Pleie og vedlikehold
FARE
Fare for personskader! Sett nøkkelbryteren til "0" og ta ut nøkkelen før noe arbeid påbegynnes. Ta ut batterikontakten.
→ Slipp ut spillvannet og resten av ferskvannet og kasser det.
⚠FORSIKTIG
Fare for personskader grunnet etterløp til sugeturbinen.
Sugeviften vil gå videre etter at du har slått av. Utfør vedlikeholdsarbeider først när su-geviften er stoppet.
Vedlikeholdsplan
Etter arbeidet
OBS
Fare for skader. Ikke spyl maskinen med vannstråle, og ikke bruk aggressive rengjøringsmidler.
→ Slipp ut spillvann.
→ Skyll spillvannstanken med rent vann.
→ Rengjør grovsmussilen.
→ Rengjør apparatet utvendig med en fuktig klut og et mildt rengjøringsmiddel.
→ Rengjør sugeleppene, kontroller med tanke på slitasje og skift ved behov.
→ Kontroller børster for ev. slitasje og skift ved behov.
→ Lad batteriet:
→ Ved regelmessig bruk skal batteriet lades fullstendig og uten avbrudd minst én gang i uken.
Månedlig
→ Tøm ferskvannstanken spyl ut avleiringer.
→ Rengjør ferskvannsfilteret.
→ Rengjøre flottør.
→ Rengjør losilen.
→ Ved midlertidig stillstand av apparatet: Gjennomfør utligningsladning av batteriene.
→ Kontroller batteripolene med tanke på oksidering, børst av ved behov. Kontroller at forbindelseskablene sitter som de skal.
→ Kontroller og rengjør pakninger mellom spillvannstanken og dekselet, skift dem ved behov.
→ Kontroller syretettheten for cellene på batterier som ikke er vedlikeholdsfrie.
Hvis apparatet ikke skal brukes på en stund, skal det kun settes bort med fulladede apparater. Batteriet skal la-des fullstendig på nytt minst én gang i måneden.
Årlig
→ La en servicemontør fra Kärcher utføre den foreskrevne inspeksjonen.
Vedlikeholdsarbeider
Vedlikeholdsavtale
For pålitelig drift av apparatet kan du inngå en vedlikeholdsavtale med din Kärcher-forhandler.

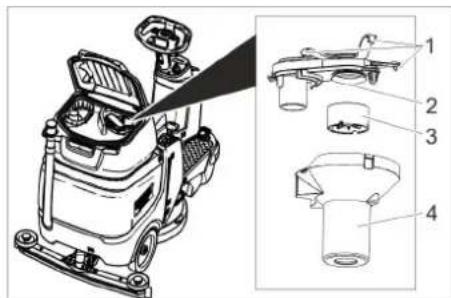

Rengjøre flottøren og losilen
→ Åpne lokket på spillvannstanken.
→ Løsne hvilekrokene
→ Trekk flottørhuset ned og av.
→ Ta flottøren ut av flottørhuset og rengjør den.
→ Rengjør losilen.
→ Monter sammen alle delene igjen i omvendt rekkefølge.

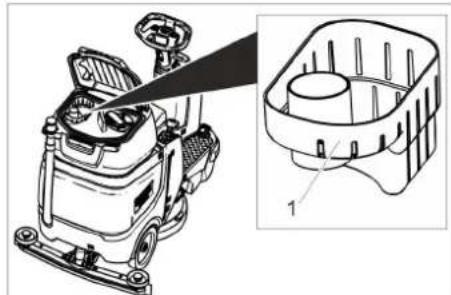

Rengjøre grovsmussilen
→ Åpne lokket på spillvannstanken.
→ Trekk grovsmussilen opp og av.
→ Spyl grovsmussilen under rennende vann.
→ Sett inn grovsmussilen i spillvannstan- ken igjen.

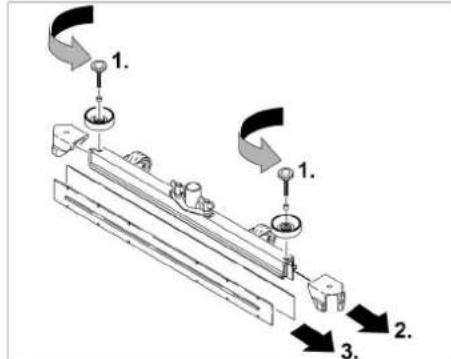

Skift ut sugelepper
→ Ta av sugebommen.
→ Skru ut stjernegrepene.
→ Trekk av sugeleppene.
→ Skyv på plass ny sugeleppe.
→ Skyv på plass kunststoffdelene.
→ Skru inn og stram stjernegrepene.
Skift ut skivebørsten
→ Hev rengjøringshodet.
→ Trå ned pedalen for børsteskift forbi motstandspunktet.
→ Trekk ut skivebørsten på siden under rengjøringshodet.
→ Hold en ny skivebørste under rengjø-ringshodet, trykk den opp til den går i inngrep.
Frostbeskyttelse
Ved fare for frost:
→ Tøm ferskvanns- og spillvannstanken. Oppbevar apparatet på et frostbeskyttet sted.
Hjelp ved feil
FARE
Fare for personskader! Sett nøkkelbryteren til "0" og ta ut nøkkelen før noe arbeid påbegynnes. Ta ut batterikontakten.
→ Slipp ut spillvannet og resten av ferskvannet og kasser det.
⚠FORSIKTIG
Fare for personskader grunnet etterløp til sugeturbinen.
| Feil Utbedring | |
| Apparatet kan ikke startes Sete | bryteren ikke belastet, ta plass på setet.Maskinen vil kun gå når det sitter noen på setet. |
| Sett i batterikontakt. | |
| Sett nøkkelbryteren i stillingen “1”. | |
| Ta foten av gasspedalen før du betjener nøkkelbryteren. Dersom det allikevel skulle komme opp en feilanvisning, ta kontakt med en servicetekniker. | |
| Kontroller batterier, lad opp hvis nødvendig. | |
| Apparatet kjører ikke | Trykk opplåsingshendelen nedover (se “Transport / skyve maskinen”). |
| Utilstrekkelig vannmengde ∅k vannmengden med reguleringsknappen for vannmengde. | |
| Kontroller ferskvannsnivået, fyll opp tanken ved behov. | |
| Rengjør ferskvannsfilteret. | |
| Kontroller om slangene er tilstoppet, rengjør dem ved behov. | |
| Utilstrekkelig sugekraft | Spillvannstanken er full, slå av apparatet og tøm spillvannstanken |
| Kontroller og rengjør pakninger mellom spillevanntank og deksel, og skift ut hvis nødvendig. | |
| Kontroller losilen for tilsmussing, rengjør ved behov. | |
| Rengjør sugeleppene på sugebommen, snu eller skift dem ved behov. | |
| Kontroller sugebom for tilstopping, fjern tilstopping hvis nødvendig. | |
| Kontroller om dekselet ved avløpsslangen for spillvann er lukket. | |
| Sjekk om sugeslangen er tilstoppet, rengjør ved behov. | |
| Kontroller om sugeslangen er tett, skift den ved behov. | |
| Kontroller om spillvannets utløpsslange er tett. | |
| Kontroller innstillingen av sugebommen. | |
| Plasser ekstravekt på sugebom (ekstrautstyr). | |
| For dårlig rengjøringsresultat K | Kontroller børster med tanke på slitasje, skift ved behov. |
| Kontroller at børstetype og rengjøringsmiddel er egnet. | |
| Sugeturbinen har et høyt turtall. | Tøm spillvannstanken. |
| Rengjøre flottør. | |
| Kontroller/rengjør losilen. | |
| Sjekk om sugeslangen er tilstoppet, rengjør ved behov. | |
| Kontroller sugebom for tilstopping, fjern tilstopping hvis nødvendig. | |
| Børsten roterer ikke | Kontroller om fremmedlegemer blokkerer børstene, fjern fremmedlegemene ved behov. |
| Ring kundeservice ved feil som ikke kan utbedres ved hjelp av denne tabellen. | |
Tilbehør
| Betegnelse Delenr. Beskrivelse | ||
| Skivebørste, rød (middels, standard) | 4.905-026.0 | For bruk til alle vanlige rengjøringsjobber. |
| Skivebørste, natur (myk) 4.905-027.0 Av naturfiber, for rengjøring og polering. | ||
| Skivebørste, sort (hard) | 4.905-029.0 | For kraftig smuss og for hovedrengjøring. Kun for ikke-ømfintlige overflater. |
| Drivskive for pute 4.762-534.0 For rengjøring med pads. Med hurtigveksling og centerlock. | ||
| Pute, rød (middels myk) 6.369-079.0 For vask og rengjøring av alle gulv. | ||
| Pute, grønn (middels hard) | 6.369-078.0 | For rengjøring av kraftig tilsmussede gulv og for hovedrengjøring. |
| Pute, sort (hard) 6.369-077.0 Ved vanskelig smuss og for basisrengjøring. | ||
| Pad, beige (lett korning) | 6.369-468.0 | For polering og oppfriskning av harde og elastiske overflater. |
| Pad, beige (naturhårandel) 6.371-146.0 | ||
| Sugebom, 850 mm, rett 4.777-401.0 | ||
| Sugebom, 850 mm, bøyd 4.777-411.0 | ||
| Set Homebase Box 4.035-406.0 | ||
| Roterende varsellys | 4.039-267.0 | |
| Fleetmanagement modul | 4.039-268.0 | |
| Poseholder | 4.039-269.0 | |
| Forbørsteenhet | 4.039-270.0 | |
| Moppholder | 4.039-271.0 | |
| Spraymopp | 5.999-045.0 | |
| Tang grovsmuss | 6.999-113.0 | |
Tekniske data
| Effekt | ||
| Nominell spenning | V | 24 |
| Batterikapasitet | Ah (5h) | 76 / 105 |
| Gjennomsnittlig inngangseffekt | W | 1400 |
| Nominell ytelse motor | W | 300 |
| Sugemotoreffekt | W | 600 |
| Børstemotoreffekt | W | 500 |
| Kapslingsgrad | IPX 3 | |
| Suging | ||
| Sugekraft, luftmengde | l/s | 17 |
| Sugeeffekt, vakuum, maks. | kPa | 120 |
| Rengjøringsbørster | ||
| Arbeidsbredde | mm | 510 |
| Diameter børste | mm | 510 |
| Børsteturtall, belastet | o/min 1 | 55 |
| Børsteturtall,ubelastet | o/min 1 | 80 |
| Mål og vekt | ||
| Kjørehastighet, maks. | km/t | 6 |
| Terrengstigning, maks. | % | 8 |
| Teoretisk flateytelse | m^2/h | 2300 |
| Volum rentvannstank | I | 70 |
| Volum bruktvannstank | I | 75 |
| Maks. vanntemperatur | °C | 50 |
| Omgivelsestemperatur | °C | 5...40 |
| Lengde | mm | 1310 |
| Bredde (uten sugebom) | mm | 590 |
| Høyde | mm | 1066 |
| Tillatt totalvekt | kg | 340 |
| Transportvekt (tanker tomme, uten fører) | kg | 194 |
Arealbelastning (med sjåfør og full rentvannstank)
| Forhjul | N/cm2 | 102 |
| Bakhjul | N/cm2 | 124 |
| Registrerte verdier iht. EN 60335-2-72 | ||
| Totalt vibrasjonsnivå ar-mer | m/s2 | <2,5 |
| Usikkerhet K | m/s2 | 0,2 |
| Totalt vibrasjonsnivå sitte-flate | m/s2 | <0,5 |
| Usikkerhet K | m/s2 | 0,1 |
| Lydtrykknivå L_pA | dB(A) | 66 |
| Usikkerhet K_pA | dB(A) | 2 |
| Lydeffektnivå L_WA + usik-kerhet K_WA | dB(A) | 80,3 |
Tilbehør og reservedeler
Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet.
Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.
EU-samsvarserklæring
Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggende helse- og sikkerhetskravene i EU-direktivene. Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.
Anvendte nasjonale standarder
Undertegnede handler på vegne av og med fullmakt fra styret.
Dokumentasjonsfullmektig:
S. Reiser
Alfred Kärcher SE & Co.
28-40 71364 Winnenden (Tyskland)
Tlf.: +49 7195 14-0
Sladdrisk på vått golv.
DE-71364 Winnenden (Tyskland)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
