BRUKSANVISNING KM 120250 R Bp Classic Kärcher

Miljøbeskyttelse ..... DA 1

Garanti ..... DA 1

Tilbehør og reservedele. DA 1

Pleje og vedligeholdelse ..... DA 7

Generelle henisninger .. DA 7

Rensning ..... DA 7

Vedligeholdelsesintervaller DA 7

EU-overensstemmelses-erklæring DA 10

Tilbehør og reservedele

⚠️FARE

En muligvis farlig situation, som kan føre til alvorlige personskader eller til død.

△FORSIGTIG

En muligvis farlig situation, som kan føre til personskader eller til materialeskader.

BEMAERK

Førerbeskyttelsestaget (optional) beskytter mod større nedfaldende dele. Den giver ingen styrtbeskyttelse!

Fare for tilskadekomst, fare for beskadigelse!

9 Punkt til at surre fast

10 Rundomkring-advarselslys

Kontrollamper og display

Figur D

Brand- og eksplosionsfare!

→ Trykke bremsepedalen og hold den ned.

→ Løsn stopbremsen.

Fare for person- og materialeskader!

Pleje og vedligeholdelse

Generelle henisninger

BEMAERK

Risiko for beskadigelse!

Daglig vedligeholdelse:

Ugentlig vedligeholdelse:

→ Sæt filterdækslet på og lås det fast.

EU-overensstemmelses- erklæring

Miljøvern ..... NO 1

Garanti ..... NO 1

Tilbehør og reservedeler NO 1

Symboler i bruksanvisningen NO 1

Symboler på maskinen . NO 1

Forskriftsmessig bruk ..... NO 2

Forutsebar feilbruk.....NO 2

Egnede overflater..... NO 2

Sikkerhetsanvisninger om bat- teridrevne apparater.... NO 2

Maskiner med hevefunksjon

for avfallstømming ..... NO 3

transport av apparatet .. NO 3

og vedlikehold ..... NO 3

Funksjon .... NO 3

Anvisning for avlossing ..... NO 3

Betjenings- og funksjonelementer NO 4

Illustrasjon feiemaskin .. NO 4

Betjeningspanel ..... NO 4

Før den tas i bruk ..... NO 5

Låse/løsne parkeringsbrems NO 5

Ta i bruk. NO 5

Generelle merknader ... NO 5

Vedlikeholdsarbeider ... NO 5

Sikkerhetsanvisninger for bat-

terier....NO 5

Lading av batterier ..... NO 5

Drift NO 5

Kjøring av maskinen ... NO 6

Feiedrift ..... NO 6

Tømme feieavfallsbeholderen NO 6

Slå maskinen av.....NO 7

Transport NO 7

Lagring/driftsstans ..... NO 7

Pleie og vedlikehold. . . . . . . NO 7

Generelle merknader ... NO 7

Rengjøring ..... NO 7

Vedlikeholdsintervaller .. NO 7

Vedlikeholdsarbeider ... NO 7

EU-samsvarserklæring ..... NO 10

Før første gangs bruk av appa- ratet, les denne originale bruks-

anvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Generelle merknader

Ta kontakt med forhandleren hvis du konstaterer transportskader etter utpakking.

- Advarsel- og henvisningsskilt som er anbrakt på apparatet, gir viktig informasjon for sikker drift.

– I tillegg til anvisningene i bruksveiledningen må det tas hensyn til lokale, generelle forskrifter vedrørende sikkerhet og forebygging av ulykker.

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Gamlle apparater inneholder verdifulle materialer som kan gjenbrukes og som bør sendest til gjenbruk. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Batterier, olje, drivstoff og lignende stoffer må ikke komme ut i miljøet. Slike stoffer skal avhendes via egnede gjenbrukssta-sjoner.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Tilbehør og reservedeler

⚠️FARE

For å unngå farer, skal reparasjon og skifte av reservedeler på maskinen kun utføres av autorisert kundeservice.

– Det er kun tillatt å anvende tilbehør og reservedeler som er godkjent av produsenten. Originalt tilbehør og originale reservedeler garanterer for sikker og problemfri drift av apparatet.

- Mer informasjon om reservedeler finner du under www.kaercher.com i området Service.

Symboler i bruksanvisningen

△FARE

Advarer mot en umiddelbar truende fare som kan føre til store personskader eller til død.

△ADVARSEL

Advarer mot en mulig farlig situasjon som kan føre til store personskader eller til død. ΔFORSIKTIG

Informerer om en mulig farlig situasjon som kan føre til mindre personskader eller til materielle skader.

OBS

Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

Symboler på maskinen

Fare for brannskader fra varme overflater! Før arbeid på maskinen, la dampanlegget få avkjøle seg tilstrekkelig.

Arbeid ved maskinen skal alltid utføres med egnede hansker.

Fare for klemskader ved innklemming mellom bevegelige kjøretøydeler.

Fare for personskader fra bevegelige deler. Ikke stikk inn hånden.

Brannfare. Brennene eller glødende gjenstander må ikke suges opp.

Kjettingfaste / kranpunkt

Løftepukt for jekk

Maksimal vinkling mot bakken ved kjøring med løftet feieavfallsbeholder.

Det må bare kjøres i stigninger på inntil 14 % i kjøreretningen.

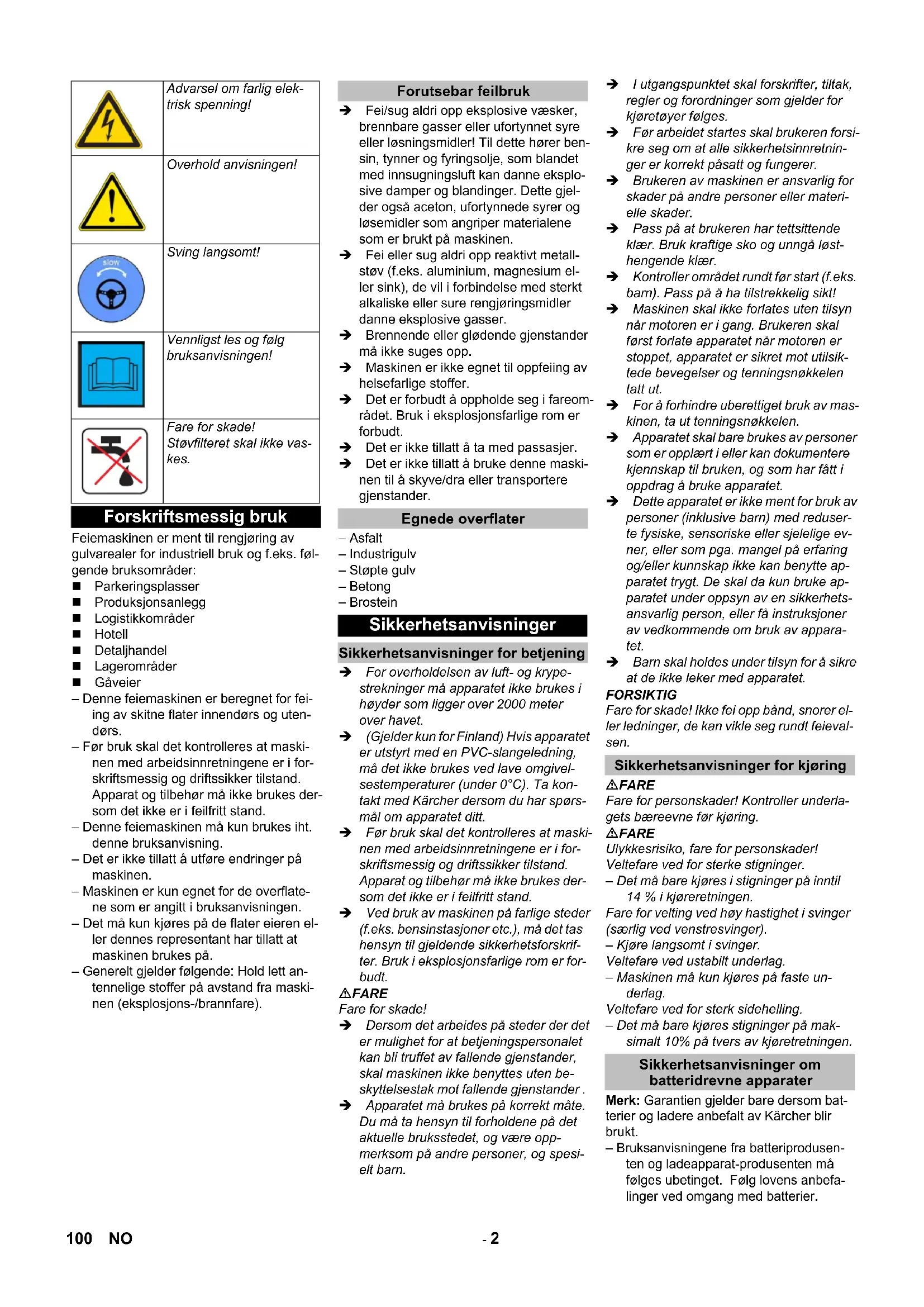

OBS Roterende børster (pass på rotasjonsretningen).

	Advarsel om farlig elektrisk spenning!
	Overhold anvisningen!
	Sving langsomt!
	Vennligst les og følg bruksanvisningen!
	Fare for skade!Støvfilteret skal ikke vaskes.

Forskriftsmessig bruk

Feiemaskinen er ment til rengjøring av gulvarealer for industriell bruk og f.eks. følgende bruksområder:

■ Parkeringsplasser
■ Produksjonsanlegg
■ Logistikkområder
■ Hotell
■ Detaljhandel
■ Lagerområder
Gåveier

• Denne feiemaskinen er beregnet for feiing av skitne flater innendørs og utendørs.
  – Før bruk skal det kontrolleres at maskinen med arbeidsinnretningene er i forskriftsmessig og driftssikker tilstand. Apparat og tilbehør må ikke brukes dersom det ikke er i feilfritt stand.
  – Denne feiemaskinen må kun brukes iht. denne bruksanvisning.
  – Det er ikke tillatt å utføre endringer på maskinen.
• Maskinen er kun egnet for de overflatene som er angitt i bruksanvisningen.
  – Det må kun kjøres på de flater eieren eller dennes representant har tillatt at maskinen brukes på.
• Generelt gjelder følgende: Hold lett antennelige stoffer på avstand fra maskinen (eksplosjons-/brannfare).

Forutsebar feilbruk

→ Fei/sug aldri opp eksplosive væsker, brennbare gasser eller ufortynnet syre eller løsningsmidler! Til dette hører bensin, tynner og fyringsolje, som blandet med innsugningsluft kan danne eksplosive damper og blandinger. Dette gjelder også aceton, ufortynnede syrer og løsemidler som angriper materialene som er brukt på maskinen.
→ Fei eller sug aldri opp reaktivt metallstøv (f.eks. aluminium, magnesium eller sink), de vil i forbindelse med sterkt alkaliske eller sure rengjøringsmidler danne eksplosive gasser.
→ Brennende eller glødende gjenstander må ikke suges opp.
→ Maskinen er ikke egnet til oppfeiing av helsefarlige stoffer.
→ Det er forbudt å oppholde seg i fareområdet. Bruk i eksplosjonsfarlige rom er forbudt.
→ Det er ikke tillatt å ta med passasjer.
→ Det er ikke tillatt å bruke denne maskinen til å skyve/dra eller transportere gjenstander.

Egnede overflater

• Asfalt
• Industrigulv
• Støpte gulv
• Betong
• Brostein

→ For overholdelsen av luft- og krypestrekninger må apparatet ikke brukes i høyder som ligger over 2000 meter over havet.
→ (Gjelder kun for Finland) Hvis apparatet er utstyrt med en PVC-slangeledning, må det ikke brukes ved lave omgivelsestemperaturer (under 0°C). Ta kontakt med Kärcher dersom du har spørsmål om apparatet ditt.
→ Før bruk skal det kontrolleres at maskinen med arbeidsinnretningene er i forskriftsmessig og driftssikker tilstand. Apparat og tilbehør må ikke brukes dersom det ikke er i feilfritt stand.
→ Ved bruk av maskinen på farlige steder (f.eks. bensinstasjoner etc.), må det tas hensyn til gjeldende sikkerhetsforskrifter. Bruk i eksplosjonsfarlige rom er forbudt.

⚠️FARE

Fare for skade!

→ Dersom det arbeides på steder der det er mulighet for at betjeningspersonalet kan bli truffet av fallende gjenstander, skal maskinen ikke benyttes uten be- skyttelsestak mot fallende gjenstander.
→ Apparatet må brukes på korrekt måte. Du må ta hensyn til forholdene på det aktuelle bruksstedet, og være opp-merksom på andre personer, og spesielt barn.

→ I utgangspunktet skal forskrifter, tiltak, regler og forordninger som gjelder for kjøretøyer følges.
→ Før arbeidet startes skal brukeren forsikre seg om at alle sikkerhetsinnretninger er korrekt påsatt og fungerer.
→ Brukeren av maskinen er ansvarlig for skader på andre personer eller materielle skader.
→ Pass på at brukeren har tettsittende klær. Bruk kraftige sko og unngå løst-hengende klær.
→ Kontroller området rundt før start (f.eks. barn). Pass på å ha tilstrekkelig sikt!
→ Maskinen skal ikke forlates uten tilsyn när motoren er i gang. Brukeren skal först forlate apparatet när motoren er stoppet, apparatet er sikret mot utilsiktede bevegelser og tenningsnøkkelen tatt ut.
→ For å forhindre uberettiget bruk av maskinen, ta ut tenningsnøkkelen.
→ Apparatet skal bare brukes av personer som er opplært i eller kan dokumentere kjennskap til bruken, og som har fått i oppdrag å bruke apparatet.
→ Dette apparatet er ikke ment for bruk av personer (inklusive barn) med reduser-te fysiske, sensoriske eller sjelelige ev-ner, eller som pga. mangel på erfaring og/eller kunnskap ikke kan benytte ap-paratet trygt. De skal da kun bruke apparatet under oppsyn av en sikkerhets-ansvarlig person, eller få instruksjoner av vedkommende om bruk av apparatet.
→ Barn skal holdes under tilsyn for å sikre at de ikke leker med apparatet.

FORSIKTIG

Fare for skade! Ikke fei opp bånd, snorer eller ledninger, de kan vikle seg rundt feievalsen.

Sikkerhetsanvisninger for kjøring

⚠️FARE

Fare for personskader! Kontroller underlagets bæreevne før kjøring.

⚠️FARE

Ulykkesrisiko, fare for personskader!

Veltefare ved for sterke stigninger.

– Det må bare kjøres i stigninger på inntil 14 % i kjøreretningen.
Fare for velting ved høy hastighet i svinger (særlig ved venstresvinger).
– Kjøre langsomt i svinger.
Veltefare ved ustabilt underlag.
- Maskinen må kun kjøres på faste underlag.
Veltefare ved for sterk sidehelling.
- Det må bare kjøres stigninger på maksimalt 10% på tvers av kjøretretningen.

Sikkerhetsanvisninger om batteridrevne apparater

Merk: Garantien gjelder bare dersom batterier og ladere anbefalt av Kärcher blir brukt.

- Bruksanvisningene fra batteriprodusenten og ladeapparat-produsenten må følges ubetinget. Følg lovens anbefalinger ved omgang med batterier.

– Batterier må ikke bli stående utladet, men må lades opp så snart som mulig.
- For å unngå krypestrøm må batteriene alltid holdes rene og tørre. Beskytt mot forurensing, for eksempel av metallstøv.
– legg aldri verktøy eller tilsvarende på batteriene. Fare for kortslutning og eksplosjon.
– Man må ikke håndtere åpen flamme, lage gnister eller røyke i nærheten av et batteri eller i et batteriladerom. Eksplosjonsfare.
– Varme deler, for eksempel motoren, må ikke berøres (fare for forbrenning).
- Vær forsiktig ved omgang med batteri-syre. Følg de gjeldende sikkerhetsfor-skriftene!
- Brukte batterier skal håndteres miljøvennlig i henhold til EU-retningslinje 91/157 EWG.

Maskiner med hevefunksjon for avfallstømming

⚠️FARE

Fare for skade!

→ Ved arbeider på hevefunksjon for tømming må avfallsbeholder heves helt og sikres.
→ Sikringen skal kun gjøres utenfor fareområdet.

Beskyttelsestaket (ekstrautstyr) gir beskyttelse mot større fallende deler. Men det gir ikke beskyttelse ved velting av maskinen!

→ Beskyttelsestaket skal kontrolleres for skader hver dag.
→ Ved skader av beskyttelsestaket eller enkeltdeler må hele beskyttelsestaket byttes.
→ Enhver modifisering av beskyttelsestaket eller monteringen av elementer, byggedeler og byggegrupper som ikke har blitt godkjent av Kärcher er ikke tillatt og kan eventuelt føre til at beskyttelsestaket mister funksjonen sin.

Sikkerhetsanvisninger for transport av apparatet

→ Vær oppmerksom på tomvekten (transportvekt) til apparatet ved transport på tilhengere eller kjøretøy.
→ For transport av apparatet, må batteripluggen tas av og apparatet sikres.

Sikkerhetsanvisninger for pleie og vedlikehold

→ Før rengjøring og vedlikehold av maskinen, skifting av deler eller omstilling til annen funksjon skal maskinen stoppes og tenningsnøkkelen tas ut.
→ Ved apparater med et traksjonsbatteri skal batteriet kobles fra apparatets elektriske system via batterifrakoblingspunktet (batteriplugg) for alt service- og vedlikeholdsarbeid.
→ Ved arbeid på det elektriske anlegget skal batteriet kobles fra. Til dette må først minuspolen også plusspolen avklemmes.

Gjenkoblingen skjer så i omvendt rekkefølge. Koble til plusspolen først, og deretter minuspolen.

→ Rengjøring av maskinen må ikke skje med vannslange eller høytrykksvasker (fare for kortslutning eller andre ska- der).
→ Reparasjoner skal kun utføres på godkjente serviceverksteder eller av fagfolk som er kjent med alle sikkerhetsforskriftene.
→ Sikkerhetskontroll skal gjøres etter gjeldende lokale forskrifter for kommersiell bruk av mobile apparater.
→ Arbeid ved maskinen skal alltid utføres med egnede hansker.

Funksjon

Feiemaskinen arbeider etter feiebrett-prin-sippet.

• Den roterende feievalsen frakter smuss direkte inn i feieavfallsbeholderen.
  – Sidekostene rengjør hjørner og kanter på feieflaten og frakter smuss inn i banen til feievalsen.
• Finstøvet suges ut via støvfilteret via sugeblæren.

Anvisning for avlossing

⚠️Fare

Fare for personskade, fare for materiell skade!

Pass på vekten av maskinen ved lossing.

Vekt (uten batterier) 750 kg*
Vekt (med batterier) 1200 kg*
*Dersom det er montert ekstrautstyr er vekten enda høyere.

→ Ikke bruk gaffeltruck

→ Ved lossing av maskinen, bruk en egnet rampe eller en kran!
→ Ved bruk av rampe, pass på: Bakkeklaring 70mm.
→ Dersom maskinen leveres på en pall skal det bygges en nedkjøringsrampe med de medfølgende platene. Anvisningen for dette ser du på side 2 (omslagssiden)

Viktig anvisning: hver plate skal festes med 2 skruer hver.

Betjenings- og funksjonelementer

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

B 2 1 4 5 3 8 6 7 10 8 13 9 11 12

Illustrasjon feiemaskin Betjeningspanel

Figur A

1 Typeskilt
2 Sete (med kontaktmatte)
3 R a t t
4 Låsing apparatdeksel
5 Maskinhette
6 Sidebørster, høyre
7 Fronthjul
8 Tilgang feievalse
9 Festepunkt for surring
10 Roterende varsellys
11 Høyre maskindeksel
12 Deksel, høyre
13 Bakbekledning
14 Drivhjul
15 Deksel, venstre
16 Deksel venstre side (motordeksel)
17 Batterisett

(Kun ved KM 120/250 R Bp-pakken i leveringsomfanget)

Figur B

1 Betjeningsspak feievals og sidekost Spaken forover: Feievals på og side- kost senkes ned og på. Spaken bakover: Feievals på
2 Betjeningsspak feieavfallsbeholder Heve/senke feieavfallsbeholder
3 Betjeningsspak feievals Løfte og senke feievals
4 Betjeningsspak beholderklaff Äpne/lukke beholderklaff
5 Kontrollamper og display
6 Bryter for vifte og filterrengjøring Stilling midten: Filterrengjøring og vifte av Stilling bak: Vifte på Stilling foran: Filterrengjøring på
7 Bryter for horn
8 Sikringer
9 Tenningslås Stilling 0: Slå av motor Stilling 1: Tenning på Stilling 2: Starte motoren
10 Valgbryter kjøreretning
11 Parkeringsbrems

12 Slitasjejustering / feiespeiljustering feievals

13 Batterikontakt

Pedaler

Figur ©

1 Bremsepedal
2 Kjørepedal

Kontrollamper og display

Figur D

1 Batterikapasitet
2 Batterikontrollampe
3 Kontrollampe driftstilstand
4 Kontrollys parkeringslys
5 Kontrollampe (ikke tilkoblet)
6 Kontrollampe nærlys
7 Kontrollampe (ikke tilkoblet)
8 Kontrollampe kjøreretning forover
9 Kontrollampe kjøreretning bakover
10 Driftstimeteller

Før den tas i bruk

Låse/løsne parkeringsbrems

→ Løsen parkeringsbrems ved å trykke bremsepedalen.
→ Lås parkeringsbremens ved å trykke bremsepedalen.

Ta i bruk

Generelle merknader

→ Parker feiemaskinen på et jevnt underlag.
→ Trekk ut tenningsnøkkelen.
→ Trekk til holdebremsen.

Vedlikeholdsarbeider

Daglig før arbeidet starter

→ Kontroller batterieladetilstanden, ved behov lad opp batteriet (se kapittel "La-de batteri").
→ Kontroller feievalse og sidekoster for slitasje og sammenviklede bänd
→ Kontroller hjulene for oppviklede tråder.
→ Kontroller funksjonen til alle betjenings-elementer.
→ Kontroller apparatet for skader.
→ Rengjør støvfilteret med tasten for filter-rensing.

Merk: Dette er beskrevet i kapittelet Stell og vedlikehold.

Sikkerhetsanvisninger for batterier

	Følg anvisningene på batteriet, i bruksanvisningen og i maskin-bruksanvisningen!
	Bruk vernebriller!
	Hold barn unna syre og batterier!
	Eksplosjonsfare!
	Åpen ild, gnister, åpent lys og røyking er forbudt!
	Fare for skade!
	Førstehjelp!
	Varselmerket!

	Avhending!
	Batterier må ikke kastes i hus-holdsningsavfallet!
	Advarsel om farlig elektrisk spenning!

⚠️Fare!

Eksplosjonsfare! Verktøy o.l. må ikke legges på batteriet, dvs. på poler eller cellebro.

⚠️Fare!

Fare for skader! Pass på at sår aldri kommer i kontakt med bly. Vask hendene godt etter håndtering av batterier.

⚠️Fare!

Brann- og eksplosjonsfare!

– Røyking og bruk av åpen ild er ikke til- latt.
- Rom der det lades batterier må være godt ventilerte, da det dannes høyeksplosive gasser ved lading.

⚠️Fare!

Fare for skade!

• Syresprut i øyne eller på huden skal skylles ut/av med mye rent vann.
• Kontakt lege straks etterpå.
• Forurensede klaær må vaskes med vann.

Lading av batterier

FORSIKTIG

Lad opp batteriene før maskinen tas i bruk.

⚠️FARE

Fare for skader! Følg sikkerhetsanvisningene for håndtering av batterier. Følg bruksanvisningen for ladeapparatet.

Følg alltid vedlagte bruksanvisning fra batteriprodusenten og følg den.

Batterier skal kun lades opp med egnet batterilader.

⚠️Fare

Fare for personskader. Etterfylling av vann på batteriene i utladet tilstand kan føre til at syren renner over! Bruk vernebriller og ta hensyn til forskriftene ved omgang med batterier, for å unngå personskader skader på klær. Syresprut på hud eller klær må skylles av med store vannmengde umiddelbart.

FORSIKTIG

Fare for skade. Det må kun brukes destillert eller avmineralisert vann til etterfylling på batteriene. Det må ikke brukes fremmede tilsetninger (såkalte forbedringsmidler). Dette fører til at garantien bortfaller.

Anbefalte batterier, battereladere

	Bestillingsnummer
Batterietrau 36 V, 360 Ah, (i trau, vedlike-holdslav) *	6.654-282.0
Lader 36 V, 50 A 6.654-	283.0
* Maskinen trenger 1 batteripakke

Bruk av andre batterier og ladere anbefales ikke, og skal kun gjøres etter samråd med KÄRCHER-kundeservice.

→ Ta av batteripluggen på maskinen og koble til kontakten på laderen.
→ Sett støpselet på laderen i en feilfri stikkontakt på 16 A, laderen starter ladingen automatisk.
→ La begge motordekslene være åpne under ladingen.
→ Merk: Når batteriet er ladet opp kobles først ladeapparatet fra nettet og så batteriet fra ladeapparatet.

Kontroll og justering av væskenivået på batteriet

FORSIKTIG

Les alltid anvisningene fra leverandøren av batteriet og handle deretter.

– Visning av batterikapasitet i grønt område:
Batteriet er ladet
– Visning av batterikapasitet i gult område:
Batteriet er halvveis utladet.
– Visning av batterikapasitet i rødt område:
Batteriet er nesten flatt. Feiedriften vil snart avsluttes automatisk.
– Kontrollampen lyser rødt
Batteriet er flatt. Feiedriften vil avsluttes automatisk (det er kun mulig å starte igjen etter lading av batteriene).
→ Kjør maskinen direkte til oppladingsstedet, og unngå stigninger ved slik kjøring.
→ Lad batteriet.

Drift

Stille inn førersetet

→ Trekk hendelen for seteregulering ut-over.
→ Forskyv setet, slipp hendelen og la setet gå i inngrep.
→ Beveg setet fram og tilbake og kontroller at setet er i låst stilling.

Starte maskinen

→ Ta plass på førersetet.
→ Sett valgbryter for kjøreretning i midtstilling.

→ Trekk til holdebremsen.

→ Sett tenningsnøkkelen i tenningslåsen.

→ Sett tenningsnøkkelen til posisjon "l". Maskinen klar til bruk.

→ Sett tenningsnøkkelen til posisjon "II". Maskinen er klar til kjøring.

Merknad: Visning av batterikapasitet viser eller ca. 10 sekunder den virkelige ladetilstanden.

Kjøring av maskinen

→ Bremspedal trykkes inn og holdes inn-trykt.

→ Løsne parkeringsbremsen.

① ② FU FU RU RU FU RU

1 Kjøreretning forover

2 Kjøreretning bakover

Kjøre forover

→ Sett kjøreretningsvelger til "Forover".

→ Trykk kjørepedal langsomt inn.

Kjøre bakover

⚠️Fare!

Fare for skader! Ved rygging skal det ikke være fare for tredjeperson, eventuelt må noen dirigere deg.

FORSIKTIG

Fare for skade! Bruk kun kjøreretningsvelgeren ved stillestående maskin.

→ Sett kjøreretningsvelger til "Bakover".

→ Trykk kjørepedal langsomt inn.

Kjøremåte

- Kjørehastigheten kan reguleres trinnløst med kjørepedalen.

– Unngå rykkvis betjening av pedalen, da dette kan skade hydraulikkanlegget.

Bremsing

→ Slipp kjørepedalen, maskinen bremser automatisk og blir stående.

Merk: Bremsevirkningen kan forsterkes ved å trykke på bremsepedalen.

Kjøre over hindre

Kjøre over faste hindringer opp til 70 mm høyde:

→ Kjør langsomt og forsiktig over hinderet. Faste hindringer over 70 mm høyde:

→ Hindre må bare kjøres over med en egnet rampe.

Feiedrift

OBS

Fei ikke pakktape, tråder eller noe lignende da dette kan føre til skader på feiemekanismen.

Merk: For å oppnå optimal rengjøring, bør kjørehastigheten tilpasses de aktuelle forholdene.

Merk: Støvfilteret bør tømmes med jevne mellomrom under drift.

Merknad: Ved hyppige arbeider i finstøvområdet må filteret rengjøres oftere.

Betjeningsspak

→ Betjeningsspak beholderklaff (4) fremover: Beholderklaffen til feieavfallsbeholderen åpner seg.

→ Betjeningsspak beholderklaff (4) bakover: Beholderklaffen til feieavfallsbeholderen lukker seg.

Feie tørre gulv

→ Ved flaterengjøring:

Betjeningsspak feievals og sidekost (1) bakover: Feievals på. Betjeningsspak feievals (3) bakover: Feievalsen senkes.

→ Betjeningsspak beholderklaff (4) fremover: Beholderklaffen åpner seg.

→ Ved rengjøring av sidekanter: Betjeningsspak feievals og sidekost (1) forover: Feievals på, sidekost på og senkes. Betjeningsspak feievals (3) bakover: Feievalsen senkes.

Feie fuktige eller våte gulv

→ Slå av vifte.

→ Ved flaterengjøring:

Betjeningsspak feievals og sidekost (1) bakover: Feievals på. Betjeningsspak feievals (3) bakover: Feievalsen senkes.

→ Betjeningsspak beholderklaff (4) fremover: Beholderklaffen åpner seg.

→ Ved rengjøring av sidekanter: Betjeningsspak feievals og sidekost (1) forover: Feievals på, sidekost på og senkes. Betjeningsspak feievals (3) bakover: Feievalsen senkes.

Tømme feieavfallsbeholderen

△FARE

Fare for skade!

→ Under tømmingen må det ikke oppholde seg personer og dyr i utsvingingsområdet for feieavfallsbeholderen.

Veltefare!

→ La feiemaskinen stå på et jevnt underlag mens tømmingen pågår.

ADVARSEL

Klemfare!

→ Hold aldri fast i stagene i tømmemekanismen. Opphold deg ikke under den løftede beholderen.

OBS

Fare for personskade og materiell skade!

→ Det er mulig at materiale av den roterende feievalsen kastes bort ved tømming. Hold tilstrekkelig avstand.

→ Løfte feievals og sidekost med betjenningsspakene: Betjeningsspak 1 i midten og betjeningsspak 3 forover.
→ Lukk beholderklaffen, dertil trekkes betjeningsspaken (4) bakover.
→ Løft feieavfallsbeholderen, dertil trekkes betjeningsspaken til feieavfallsbeholderen (2) bakover.
→ Kjør langsomt frem til samlebeholderen.
→ Trekk til holdebremsen.
→ Åpne beholderklaffen, dertil trykkes betjeningsspaken til beholderklaffen (4) fremover og feieavfallsbeholderen tømmes.
→ Lukk beholderklaffen, dertil trekkes betjeningsspaken til beholderklaffen (4) bakover helt til den er vippet i endeposi-sjonen.
→ Løsne parkeringsbremsen.
→ Kjør langsomt bort fra samlebeholder.
→ Senk feieavfallsbeholderen i endepositionen, dertil trekkes betjeningsspaken (2) fremover

Slå maskinen av

→ Bremspedal trykkes inn og holdes inn-trykt.
→ Trekk til holdebremsen.
→ Vri tenningsnøkkelen til "0" og trekk den ut.

Transport

⚠️FARE

Transportskader!

→ Vær oppmerksom på tomvekten (transportvekt) til apparatet ved transport på tilhengere eller kjøretøy.
→ Ved transport i kjøretøyer skal apparatet sikres mot å skli eller velte etter de til enhver tid gjeldende regler.
→ Vri tenningsnøkkelen til "0" og trekk den ut.
→ Trekk til holdebremsen.
→ Sikre maskinen på festepunktene for surring (4x) med stropper, tau eller kjetting.
→ Sikre maskinens hjul med kileklosser.

→ När feiemaskinen transporteres må batteriet klemmes av.

Lagring/driftsstans

△FARE

Fare for personskader og materielle skader! Pass på vekten av apparatet ved lagring.

→ Parker feiemaskinen på et jevnt underlag i tørr, frostfri omgivelse. Beskytt den med en tildekking mot støv.
→ Løft feievalse og sidebørstene for å unngå å skade børstene.
→ Lukk beholderklaffen.
→ Vri tenningsnøkkelen til "0" og trekk den ut.
→ Trekk til holdebremsen.
→ Sikre feiemaskinen mot rulling.

Hvis feiemaskinen ikke skal brukes over lengre tid, må en i tillegg være obs på følgende:

→ Rengjør feiemaskinen innvendig og utvendig.
→ Trekk ut batteripluggen på maskinen.
→ Batteriet lades i mellomrom på ca. to måneder.

Pleie og vedlikehold

Generelle merknader

OBS

Fare for skade!

→ Støvfilteret skal ikke vaskes.
→ Reparasjoner skal kun utføres på godkjente serviceverksteder eller av fagfolk som er kjent med alle sikkerhetsforskriftene.
→ Kommersielt brukte maskiner som brukes på ulike steder skal sikkerhetskontrolleres i samsvar med VDE 0701.
→ Parker feiemaskinen på et jevnt underlag.
→ Vri tenningsnøkkelen til "0" og trekk den ut.
→ Trekk til holdebremsen.

Rengjøring

FORSIKTIG

Fare for skade!

→ Rengjøring av maskinen må ikke skje med vannslange eller høytrykksvasker (fare for kortslutning eller andre ska-der).

Innvendig rengjøring

⚠️FARE

Fare for skade!

→ Benytt støvbeskyttelsesmaske og beskyttelsesbriller.
→ Rengjør maskinen med en klut.
→ Blås den ut med trykkluft.

Utvendig rengjøring av maskinen

→ Rengjør maskinen med en fuktig klut og mild rengjøringsblanding.

Merk: Det må ikke brukes aggressive rengjøringsmiddel.

Vedlikeholdsintervaller

Merk: Driftstimetelleren angir tidspunktet for vedlikeholdsintervallene.

Vedlikehold utført av kunden

Merk: Alle service- og vedlikeholdsarbeider må, når kunden forestår vedlikehold, utføres av kvalifiserte fagfolk. Ved behov kan man til enhver tid ta kontakt med en Kärcher-forhandler.

Daglig vedlikehold:

→ Kontroller feievalse og sidekoster for slitasje og sammenviklede bänd
→ Kontroller funksjonen til alle betjenings-elementer.
→ Kontroller apparatet for skader.

Ukentlig vedlikehold:

→ Kontroller hydraulikkanlegget.
→ Kontrollere hydraulikkoljenivå.
→ Kontroller nivå bremsevæske.
→ Kontroller tetningslistene for slitasje, og skift ved behov.
→ Kontroller beholderklaff og smør den.

Vedlikehold etter slitasje:

→ Skift tetningslister.
→ Etterstram pakninger på siden eller skift ut.

→ Skift feievalsen.
→ Skift sidekostene.

Merk: Beskrivelse av dette er å finne i kapittelet Vedlikeholdsarbeid.

Vedlikehold utført av kunden

Vedlikehold etter 50 driftstimer:

→ Gjennomfør første ettersyn i henhold til vedlikeholdsheftet.

Vedlikehold etter 250 driftstimer:

→ Gjennomfør ettersyn i henhold til vedlikeholdsheftet.

Merk: For at garantikrav skal aksepteres, må alle service- og vedlikeholdsarbeider utføres av autorisert Kärcher-kundeservice i løpet av garantitiden.

Vedlikeholdsarbeider

Forberedelser:

→ Parker feiemaskinen på et jevnt underlag.
→ Vri tenningsnøkkelen til "0" og trekk den ut.
→ Trekk til holdebremsen.

Generelle sikkerhetsanvisninger

⚠️FARE

Fare for skader! Sett alltid inn sikringsstang ved løftet feieavfallsbeholder.

1 Holder sikringsstang
2 Sikringsstang
→ Vipp opp sikringsstang for høydetømming og sett inn i holderen (sikret).

Skifte batterier

OBS

Ved montering av batteriene må du følge orienteringen for batteripolen. Polen er montert til venstre i kjøreretningen.

Batteriene kan bare skiftes ut som helt sett. Skifte skal kun utføres av kvalifiserte fagfolk.

→ Grunnet den høye vekten (450 kg) må skiftingen gjennomføres ved hjelp av en kran.

Merknad: Tverrbjelken må skrus av før skifte av batteri.

1 Batteripol - til venstre i kjøreretningen

2 Tverrstag

→ Under demonteringen av batteriet må man påse at man først kobler fra minus-pol-ledningen.
→ Fest kranwirene på de 4 ørene på batterisettet og løft batterene forsiktig ut.

→ Sett alltid inn sikringsstang ved løftet feieavfallsbeholder.
→ Sikringen skal kun gjøres utenfor fareområdet.

Kontroller nivå av hydraulikkolje og etterfyll hydraulikkolje

MERKNAD

3 Lokk, oljepäfyllingsåpning

→ Kontroller hydraulikkoljenivået i seglasset.
- Oljenivået må ligge mellom "MIN"- og "MAX"-markeringen.
- Dersom oljenivået er under "MIN" markeringen, etterfyll hydraulikkolje.

→ Skru ut lokk på oljefyllingsåpningen.
→ Rengjør fylleområdet.
→ Fyll på hydraulikkolje.

Oljetyper: Se Tekniske data

→ Skru på lokk på oljefyllingsåpningen.

Kontroller hydraulikkanlegget

→ Trekk til holdebremsen.
→ Starte motoren.
Vedlikehold av hydraulikkanlegget skal kun foretas av Kärcher-kundeservice.
→ Kontroller samtlige hydraulikkslanger og koblinger for tetthet.

Kontrollere feievalsen

→ Ta plass på førersetet.
→ Sett valgbryter for kjøreretning i midtstilling.
→ Sett tenningsnøkkelen til posisjon "I".
→ Løft feieavfallsbeholderen til endeposition.
→ Vri tenningsnøkkelen til "0" og trekk den ut.
→ Trekk til holdebremsen.
→ Sett inn sikringsstangen for høy tømming.
→ Fjern bänd eller tau fra feievalsen.
→ Ta ut sikringsstang.
→ Sett tenningsnøkkelen i tenningslåsen.
→ Sett tenningsnøkkelen til posisjon "I".
→ Senk feieavfallsbeholderen til endeposisjon.
→ Vri tenningsnøkkelen til "0" og trekk den ut.

Utskifting av feievalse

1 Holdebøyle
2 Vingemutter
3 Pakninger på siden
→ Skru av vingemuttere.
→ Ta av holdebøylen.
→ Vipp ut sidepakning.
→ Skru ut festeskruen på feieavfallsbeholderen og sving holderen ut.
→ Ta av feievalsen.

Feievalsens monteringsposisjon i kjøreretningen (sett ovenfra)

Merk: Vær oppmerksom på børstesettets posisjon når du monterer den nye feieval- sen.

→ Montere ny feievalse. Sporene på feievalsen skal stikkes inn i knastene på den motstående svingarmen.

Merk: Etter montering av ny feievalse må feiemønsteret stilles inn på nytt.

Kontroll og innstilling av feiemønster

Merk: Feiemønster er fra fabrikken stilt til 80 mm, det kan trinnløst reguleres ved slitasje av feievalsen.

→ Kontroller dekktrykket.
→ Slå av sugevifte.
→ Kjør feiemaskinen på et jevnt og glatt underlag, som er synlig dekket av støv eller kritt.
→ Betjeningsspak feievals og sidekost (1) bakover: Feievals på. Betjeningsspak feievals (3) bakover: Feievalsen senkes.
→ La feievalsen gå i ca. 10 sekunder.
→ Betjeningsspak feievals og sidekost (1) i midten. Betjeningsspak feievals (3) forover: Feievalsen løftes.
→ Hev feieavfallsbeholderen.
→ Rygg maskinen bort.
→ Kontroller feiemønster.

80 - 85 mm

Formen av feiemønsteret skal danne en li-kesidet firkant med bredde 80-85 mm.

→ Åpne og juster kontaktskruen for slitasjeetterjusteringen (12). Kontakt oppover: smalere feiespeil. Kontakt nedover: bredere feiespeil.
→ Trekk kontaktskruen til igjen.
→ Feievalsens feiespeil skal kontrolleres på nytt som beskrevet før.

Kontroll og innstilling av feiemønster på sidebørster

→ Løft sidebørstene.
→ Kjør feiemaskinen på et jevnt og glatt underlag, som er synlig dekket av støv eller kritt.
→ Senk ned sidekosten med betjenings-spaken, og la den gå i ca. 10 sekunder.

→ Løft sidebørstene.
→ Rygg maskinen bort.
→ Kontroller feiemønster.

H 40 - 50 mm

Bredde av feiemønster skal være mellom 40-50 mm.

A B A B

→ Korriger feiemønsteret med de to regu- leringsskruene.
→ Kontroller feiemønster.

Still inn pakninger på siden ⚠️FARE

Fare for skader! Sett alltid inn sikringsstang ved løftet feieavfallsbeholder.

→ Løft feieavfallsbeholderen og sikre med sikringsstang.
→ Vipp opp sikringsstang for høydetømming og sett inn i holderen (sikret).

→ Åpne sidekledning som beskrevet i kapittel "Skifte feievalse".
→ Løsne de 6 vingemutterne på festeplaten på siden.
→ Løsne 3 muttere (størrelse 13mm) på fremre festeplate.
→ Trykk ned pakningene på siden (avlangt hull) at de har en avstand til bakken på 1 - 3 mm.
→ Skru fast festeplatene.
→ Gjenta prosedyren på andre siden av maskinen.

Rengjøre støvfilter manuelt

→ Innkobling av manuell filterrengjøring

Kontroller/skift støvfilter ⚠ ADVARSEL

Fare for skade!

→ Benytt støvbeskyttelsesmaske ved arbeider på filtersystemet. Vær oppmerksom på sikkerhetsforskriftene for håndtering av finstøv.
→ Rengjør støvfilteret med tasten for filter-rensing.
→ Tøm feieavfallsbeholderen.

1 Låsing apparatdeksel
2 Maskinhette
3 Filterdeksel
→ Åpne låsen ved å skru av stjerneskruen.
→ Vipp maskinhetten forever.

1 Tverrstag
2 Støvfilter
→ Kontroller støvfilteret, rengjør eller skift ved behov.

Merknad

Skifte av støvfilteret skal kun gjøres av Kärcher-kundeservice.

Skifte lampe i lyskaster (tilleggsutstyr)

→ Skru ut lyskaster.
→ Ta ut lyskaster og trekk ut kontakten.

Merk: Pass på posisjon av kontakt.

→ Skru fra hverandre lyskaster.
→ Trekk fra hverandre lyskasterhus og hold det vannrett, da lampeenheten ikke er festet.

→ Lås opp festebøyle og ta ut lyspæren.
→ Sett inn ny lyspære.
→ Settes sammen i motsatt rekkefølge.

Skifte lampe i blinklys (tilleggsutstyr)

Merk: For å skifte lyspære på retningsviseren, ta av glasset på retningsviseren.

Skifte sikringer

FU FU FU FU FU FU 01 02 03 04 05 06 FU FU FU FU FU FU 07 08 09 10 11 12 1 2 2 1

1 Fingermutter
2 Lokk sikringsboks

→ Skru ut fingermutteren.
→ Åpne lokket på sikringsboksen.
→ Kontroller sikringer.
→ Skift ut defekte sikringer.

Merk: Benytt kun sikringer med samme verdi.

FU01 SikkerhetsreleKjørepedal		3 A
FU02 Multifunksjonsindikator		5 A
FU03 Slåav batteriet 3 A
FU04 Kjøreretningsbryter 3 A
FU05 Kjørestyring 3 A
FU06 Vibratorsystem 15 A
FU07 Styring sugesystem 3 A
FU08 Roterende varsellys 7.5 A
FU09 Horn 7.5 A
FU10 Lys 15 A
FU11 Vindusvisker 3 A
FU12 Førerhytte (tilleggsutstyr)		10 A
FU 13* Kjøremotor		125 A
FU 14*	Elektromotor 100 A
FU 15*	Sugevifte	20 A

* Disse sikringene må kun byttes av kunde-service, fordi det blir nødvendig å kontrollere apparatet for eventuelle feil.

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Undertegnede handler på vegne av og med fullmakt fra styret.

Ansvarlig for dokumentasjon: S. Reiser

Alfred Kärcher SE & Co. KG

Feil Retting
Maskinen kjører ikke eller bare langsomt.	Ta plass på førersetet, det aktiverer setekontaktmatten
	La sikringen for kjøremotoren FU 13 kontrolleres av kundeservice
	Lade eller skifte batteri
	Løsne parkeringsbremsen
	Kontroller om det innviklede bånd eller snorer.
	Ta kontakt med Kärchers kundetjeneste.
Pipende lyder i hydraulikken Fyll på hydraulikkolje
Børster dreier seg bare langsomt eller ikke i det hele tatt	Kontroller om det innviklede bånd eller snorer.
	Ta kontakt med Kärchers kundetjeneste.
Liten eller ingen sugekraft i børste-området	Rengjør filtrene
	Ta kontakt med Kärchers kundetjeneste.
Maskinen støver Still inn pakninger	på siden
	Slå på viften
	Rengjør støvfilter
	Utskiftning av filterpakninger
	Ta kontakt med Kärchers kundetjeneste.
Feieenhet lar avfall ligge igjen Tøm	feieavfallsbeholderen
	Rengjør støvfilter
	Utskifting av feievalse
	Still inn feiemønster
	Skifte pakningsstriper i feieavfallsbeholderen
	Løsne blokkering i feievalse
	Ta kontakt med Kärchers kundetjeneste.
Feieavfallsbeholder hever eller senker seg ikke	Kontroller sikringer.
	Fjern sikringsstøtten fra feiegodsbeholderen
	Ta kontakt med Kärchers kundetjeneste.
Feieavfallbeholder dreier seg bare langsomt eller ikke i det hele tatt	Ta kontakt med Kärchers kundetjeneste.
Driftsfeil ved hydraulisk drevne de-ler	Ta kontakt med Kärchers kundetjeneste.

Tekniske data

		KM 120/250 R Bp KM 120/250 R Bp Pack
Maskindata
Kjørehastighet, forover km/h 6 6
Kjørehastighet, bakover km/h 3 3
Stigeevne (maks.) -- 14% 14%
Flatekapasitet uten sidekost m	^2/h 5400	5400
Flatekapasitet med 1 sidekoster	m^2/h 7200	7200
Arbeidsbredde uten sidekoster	mm	900	900
Arbeidsbredde med 1 sidekoster	mm	1200	1200
Beskyttelsesklasse beskyttet mot vanndrypp	--	IPX 3	IPX 3
Bruksvarighet ved fullt oppladet batteri	h	--	3,5
Elektrisk anlegg
Batterikapasitet	V, Ah	--	36, 360
Batterisett	kg	--	450
Hydraulisk anlegg
Oljemengde i komplett hydraulikkanlegg	I	25	25
Oljemengde i hydraulikktank	I	20,5	20,5
Hydraulikkoljetype	-- HV 46	HV 46
Feieavfallsbeholder
Maks. avlastingshøyde	mm	1400	1400
Volum i feieavfallsbeholder I 250 250
Feievalse
Feievalsediameter mm 300 300
Feievalsebredde mm 900 900
Turtall 1/min 325 325
Feiemønster mm 80 80
Sidebørster
Sidekostdiameter mm 600 600
Turtall (trinnløst) 1/min 61 61
Helgummi dekk
Dimensjon foran -- 15-4,5 x 8 15-4,5 x 8
Dimensjon bak -- 15-4,5 x 8 15-4,5 x 8
Brems
Forhjul	-- mekanisk	mekanisk
Bakhjul	-- Elektrisk	Elektrisk
Filter- og sugesystem
Konstruksjon	-- Lommefilter	Lommefilter
Turtall 1/min 2800 2800
Filterflate, finstøvfilter	m^2	6,0	6,0
Nominelt undertrykk, sugesystem	mbar	15,5	15,5
Nominell volumstrøm, sugesystem	m^3/h	800 800
Vibratorsystem	-- Elektromotor	Elektromotor
Omgivelsesbetingelser
Temperatur	°C	-5 til +40	-5 til +40
Luftfuktighet, ikke duggende	%	0 - 90	0 - 90
Registrerte verdier etter EN 60335-2-72
Støy
Støytrykksnivå L_pA	dB(A)	70 70
Usikkerhet K_pA	dB(A)	3	3
Støyeffektnivå L_WA + usikkerhet K_WA	dB(A)	90 90
Maskinvibrasjon
Hånd-arm vibrasjonsverdi	m/s^2	0,7	0,7
Sete	m/s^2	0,5	0,5
Usikkerhet K m/s	^2	0,1	0,1
Mål og vekt
Lengde x bredde x høyde	mm	2082x1250x1450	2082x1250x1450
Svingradius høyre	mm 1350	1350
Svingradius venstre	mm 1350	1350
Lomvekt (uten/med batterier)	kg	750/1200	750/1200
Tillatt totalvekt	kg	1620	1620
Tillatt akselbelasting foran	kg	797 797
Tillat akselbelastning bak	kg	823 823
Det tas forbehold om tekniske endringer!

Sopa på fuktiga eller våta underlag

Yttre rengöring av maskinen
