Merke	Kärcher
Modell	BRS 43500 C
Produkttype	Damprenser for tepper
Strømforsyning	230 V / 50 Hz, 1~
Gjennomsnittlig opptatt effekt	370 W
Arbeidsbredde	400 mm
Børstediameter	90 mm
Børstehastighet	470 o/min
Rensepumpetrykk	0,34 MPa
Vaskemiddelpumpens strømningshastighet	0,38 l/min
Vaskemiddeltankens kapasitet	7,5 L
Teoretisk rengjørbart areal	300 m²/h
Mål (L × B × H)	400 × 470 × 1160 mm
Transportvekt	25 kg
Maksimal totalvekt	33 kg
Lydtrykknivå	68 dB(A)
Lydeffektnivå	79 dB(A)
Hånd-arm vibrasjoner	< 2,5 m/s²
Tiltenkt bruk	Rengjøring av tepper og matter innendørs, profesjonell bruk
Anbefalt vedlikehold	Rengjøring av børster, siler og støvbeholder etter hver bruk; skylling av tanken
Sikkerhet	Overbelastningssikring, nødstopp via hovedbryter
Garanti	I henhold til forhandlerens vilkår, deler og arbeid forbeholdt
Inkluderte tilbehør	Spraydyse, flaskeholder, kabelbinder

Ofte stilte spørsmål - BRS 43500 C Kärcher

Hvordan fyller jeg vaskemiddeltanken?

Fjern vaskemiddeltanken ved å trykke sammen slangekoblingen og løsne holderne. Åpne lokket, fyll med vann, og la det være plass til vaskemiddel. Tilsett vaskemiddel i henhold til anbefalt dosering (f.eks. 60 ml RM 768 per 1 L vann). Lukk lokket og sett tanken tilbake på plass.

Hvordan rengjør jeg børstene etter bruk?

Demonter de roterende børstene ved å vippe apparatet og bruke børsteskiftknappen. Skyll dem med varmt vann (maks. 50 °C) og rengjør børstetunnelen. Monter børstene igjen ved å klikke dem på plass på driveren.

Hva gjør jeg hvis apparatet ikke starter?

Kontroller at støpselet er satt i og at hovedbryteren står på 'I'. Hvis problemet vedvarer, tilbakestill overbelastningssikringen ved å trykke den inn. Kontroller også at børstene ikke er blokkert av fremmedlegemer.

Hvordan stiller jeg inn vaskemiddeldoseringen?

Doseringen avhenger av produktet som brukes. For anbefalt vaskemiddel RM 768 er doseringen 6 %: til 1 L vann tilsett 60 ml vaskemiddel. Følg sikkerhets- og doseringsanvisningene på vaskemiddelemballasjen.

Kan jeg bruke et annet vaskemiddel enn de anbefalte?

Det anbefales på det sterkeste å kun bruke vaskemidler anbefalt av Kärcher (f.eks. RM 768). Bruk av andre vaskemidler kan øke risikoen for arbeidssikkerhet, ulykker og redusere apparatets levetid. Bruk produkter uten løsemidler, saltsyre og flussyre.

Hvordan bytter jeg de roterende børstene?

Sett styret i rett posisjon og lås det. Vipp apparatet bakover og sett det på styret. Skyv børsteskiftknappen utover og vipp børsten utover. Fjern den gamle børsten, sett den nye på driveren og klikk den på plass.

Hvilke sikkerhetstiltak må jeg følge?

Før hver bruk, kontroller tilstanden til strømkabelen. Ikke ta apparatet i bruk med skadet kabel. Koble alltid støpselet fra stikkontakten før vedlikehold. Ikke la kabelen komme i kontakt med roterende børster. Bruk kun egnede vaskemidler og følg sikkerhetsanvisningene.

Hvordan transporterer jeg apparatet?

For å transportere apparatet, vipp det bakover på hjulene og skyv det. Ved transport i kjøretøy, sikre det mot glidning og velting. Respekter apparatets vekt (25 kg tom). Oppbevar det i et tørt rom etter bruk.

Hvor finner jeg reservedeler og tilbehør?

Bruk utelukkende originale Kärcher-tilbehør og reservedeler. Du finner et utvalg av de vanligste delene på slutten av bruksanvisningen. For mer informasjon, se www.kaercher.com eller kontakt Kärcher kundeservice.

Hva er maksimalt rengjørbart areal per time?

Det teoretisk rengjørbare arealet er 300 m²/t. Dette resultatet avhenger av teppets tilstand, vaskemiddeldosering og rengjøringsteknikk. For optimalt resultat, støvsug løst smuss før rengjøring og påfør løsningen i kryssmønster.

BRUKSANVISNING BRS 43500 C Kärcher

Miljøbeskyttelse DA.2

Betjeningselementer DA.2

Ved første ibrugtagning DA.3

Inden ibrugtagning DA.3

Drift DA.3

Transport DA.4

Opbevaring DA.4

Pleje og vedligeholdelse DA.4

En muligvis farlig situation, som kan føre til alvorlige personskader eller til døden.

FORSIGTIG

En muligvis farlig situation, som kan føre til personskader eller til materialeskader.

Funktion

Ved første ibrugtagning

Fjern maskine og skubbebøjlen fra emballagen og læg dem sammen som vist i figuren.

Pleje og vedligeholdelse

△FARE

Fysisk risiko!

Tilbehør og reservedeler

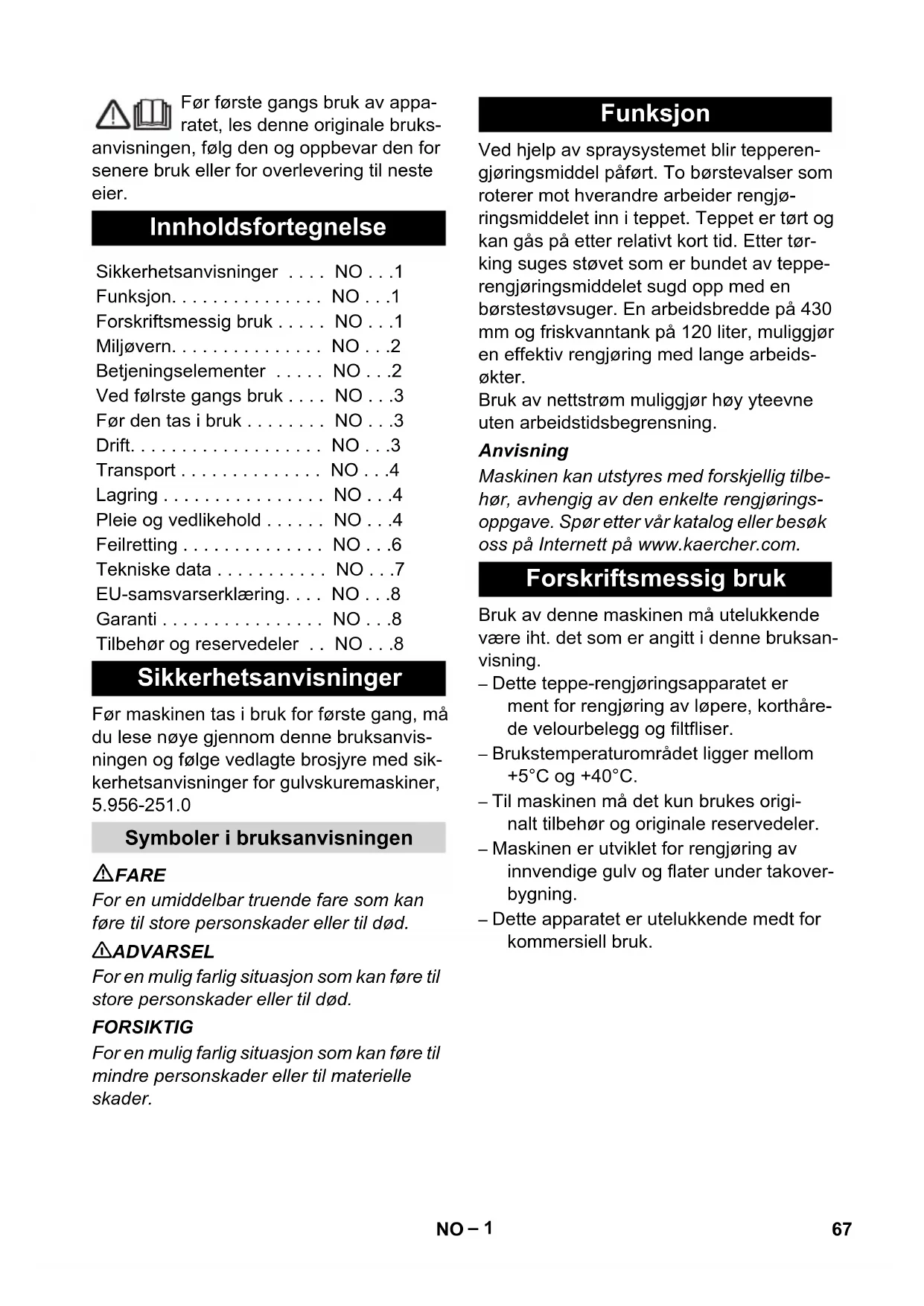

Før første gangs bruk av apparatet, les dette originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Innholdsfortegnelse

Tekniske data. NO...7

EU-samsvarserklæring. . . . NO . . .8

Garanti . NO.8

Tilbehør og reservedeler .NO.8

Før maskinen tas i bruk for første gang, må du lese nøye gjennom bruksanvisningen og følge vedlagte brosjyre med sikkerhetsanvisninger for gulsvkuremaskiner, 5.956-251.0

Symboler i bruksanvisningen

△FARE

For en umiddelbar truende fare som kan føre til store personskader eller til død.

ADVARSEL

For en mulig farlig situasjon som kan føre til store personskader eller til død.

FORSIKTIG

For en mulig farlig situasjon som kan føre til mindre personskader eller til materielle skader.

Funksjon

Ved hjelp av spraysystemet blir tepperengjøringsmiddel påført. To børstevalser som roterer mot hverandre arbeider rengjøringsmiddelet inn i teppet. Teppet er tørt og kan gås på etter relativ kort tid. Etter tørking suges støvet som er bundet av tepperengjøringsmiddelet opp med en børstestøvsuger. En arbeidsbredde på 430 mm og friskvanntank på 120 liter muliggjør en effektiv rengjøring med lange arbeidsøkter.

Bruk av nettstrøm muliggjør høy yteevne uten arbeidstidsbegrensning.

Anvisning

Maskinen kan utstyres med forskjellig tilbehør, avhengig av den enkelte rengjøringsoppgave. Spør etter vår katalog eller besøk oss på Internett på www.kaercher.com.

Forskriftsmessig bruk

Bruk av denne maskinen må utelukkende være i henhold til det som er angitt i denne bruksanvisningen.

• Dette tepperengjøringsapparatet er ment for rengjøring av løpere, korthårede velourtepper og filtfliser.
• Brukstemperaturområdet ligger mellom +5 °C og +40 °C. Til maskinen må det kun brukes originalt tilbehør og originale reservedeler.
• Maskinen er utviklet for rengjøring av innvendige gulv og flater under takoverbygning.
• Dette apparatet er utelukkende ment for kommersiell bruk.

Miljøvern

	Materialet i emballasjen kan re-sirkuleres. Ikke kast emballas-jen i husholdningsavfallet, men lever den til en gjenbrukssta-sjon.
	Gamlle apparater inneholder verdifulle materialer som kan gjenbrukes og som brsendest til gjenbruk. Batterier, olje og lignende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede inn-samlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

1 Apparatbryter 2 Tast rengjøringsløsning 3 Skyvebøyle 4 Tast børstedrift 5 Kabelholder 6 Rengjøringsmiddeltank 7 Holder sprayflaske 8 Låsing skyvebøyle 9 Tast børsteskitfe 10 Feieavfallsbeholder 11 Sil 12 Utløp rengjøringsmiddel 13 Børstevalser 14 Overbelastningssikring børstedrift 15 Holder rengjøringsmiddeltank 16 Lokk rengjøringsmiddeltank 17 Kobling rengjøringsmiddelslange 18 Dyse, her klargjort i leveringstilstand. 19 Dyseholder

Ved første gangs bruk

Bilde 1, se omslagssiden

Ta apparat og skyvebøyle ut av pakken og legg dem ved siden av hverandre som vist i figuren.

Bilde 2, se omslagssiden

→ Monter kabelforbindelse mellom apparat og skyvebøyle. → Sett støpselet i skyvebøylen.

Bilde 3, se omslagssiden

→ Når du setter skyvebøylen på apparatet, rett inn kabelen gjennom slissen i skyvebøylen slik at den ikke kommer i klem.

Bilde 4, se omslagssiden

→ Skyv skyvebøylen helt inn på apparatet. → Vedlagte 4 skruer skrus på og festes. Fyll vann i rengjøringsmiddeltanken. → Sett støpselet i stikkontakten. → Sett maskinbryteren i stilling "1". Trykk tasten rengjøringsløsning og spyl vannsystemet. → Sett maskinbryteren i stilling "0". → Trekk ut støpselet fra stikkontakten.

Før den tas i bruk

Montering av børste

→ Sett skyvebøylen loddrett og sett den i lås. → Tipp maskinen bakover og legg den på skyvebøylen. → Sett børstevalsen på medføreren og la den gå i lås på motsatt side.

Drift

△FARE

Fare for personskade gjennom elektrisk støt. Strømtilkoblingsledningen for apparatet må kontrolleres for skader før hver bruk. Ikke bruk apparatet med skadet kabel. Skadet kabel må skiftes av autorisert elektriker. Fare for personskader ved elektrisk støt fra skadet strømkabel. Ikke la strømkabelen komme i kontakt med roterende børster eller pads.

MERKNAD

For å avslutte bruken av børstedriften, sett apparatbryteren til "0".

Kjøring av maskinen

Sett skyvebøylen loddrett og sett den i lås. Vipp apparatet bak på hjulene og skyv det til bruksstedet.

Påfylling av driftsmidler

FORSIKTIG

Fare for skade. Det må kun brukes anbefalt rengjøringsmiddel. Brukeren bærer selv risiko for driftssikkerhet, ulykkesfare og redusert levetid av apparatet ved bruk av andre rengjøringsmidler. Det må kun brukes rengjøringsmidler som er fri for løsemidler, saltsyre og andre syrer.

Følg sikkerhetsanvisningene på rengjøringsmiddelet.

Ikke bearbeid brennbare, eksplosive, etsende eller giftige drifts- eller hjelpestoffer.

MERKNAD

Anbefalte rengjøringsmidler:

Anvendelse Rengjørnings- middel
Mellomrengjørning av tepper	RM 768 iCapsol

Dosering 6%

Fyllingsmengde vann [Liter]	Fyllingsmengde RM 768 [ml]
1	60
2 120
3 180
4 240
5 300
6 360
7 420

Ta av rengjøringsmiddeltanken

Trykk sammen koblingen på rengjøringsmiddelslangen og trekk den av tanken. Ta av begge øvre ender av holderen for rengjøringsmiddeltanken fra apparatet. → Løft av rengjøringsmiddeltanken.

Fyll rengjøringsmiddeltanken

Åpne lokket på rengjøringsmiddeltanken. Fyll rengjøringsmiddeltanken med vann, la det være tilstrekkelig plass igjen til rengjøringsmiddel. → Doser rengjøringsmiddel i henhold til produktangivelsene. → Lukk lokket på rengjøringsmiddeltanken. → Sett eventuelt rengjøringsmiddeltanken på apparatet igjen.

Rengjøring

For rengjøring suges løst smuss opp med en støvsuger. → Ta dysen av dyseholderen og skru den inn i utløpet for rengjøringsløsning. → Sett støpselet i stikkontakten. → Løsne låsen på skyvebøylen med foten og sving skyvebøylen bakover. → Sett maskinbryteren i stilling "1". Trykk tasten Børstedrift - børstene vil rotere. Trykk tasten Rengjøringsløsning - rengjøringsmiddel påføres så lenge tasten er trykket inn. → Før apparatet ved hjelp av skyvebøylen over flatene som skal bearbeides.

FORSIKTIG

Fare for skade på gulvbelegget. La ikke maskinen gå på samme sted.

MERKNAD

Påfør rengjøringsmiddel mens du skyver apparatet forover. Børst deretter rengjøringsløsningen inn i teppet ved kryssvise bevegelser.

Etter bruk

→ Sett skyvebøylen loddrett og sett den i lås. → Sett apparatet på oppbevaringsstativet (skåner børstene). → Vedlikeholdsarbeid "Etter arbeidet" utføres (se avsnitt "Vedlikehold og stell"). → Sett maskinbryteren i stilling "0". → Trekk ut støpselet fra stikkontakten. Vikle strømkabelen rundt kabelkrokene på skyvebøylen. → Oppbevar maskinen i et tørt rom.

Transport

FORSIKTIG

Fare for personskader og materielle skader! Pass på vekten av apparatet ved transport.

→ Ved transport i kjøretøyer skal apparatet sikres mot å skli eller velte etter de til enhver tid gjeldende regler.

Lagring

FORSIKTIG

Fare for personskader og materielle skader! Pass på vekten av apparatet ved lagring.

Dette apparatet skal kun lagres innendørs.

Pleie og vedlikehold

FARE

Fare for skade!

Før alt arbeid på apparatet skal strømkabelen trekkes ut.

FORSIKTIG

Fare for skader på apparatet ved vann som renner ut. Ta rengjøringsmiddeltanken av apparatet før du utfører arbeid på det.

Vedlikeholdsplan

Når jobben er gjort

FORSIKTIG

Fare for skade. Maskinen må ikke rengjøres med vannstråle og det må ikke brukes aggressive rengjøringsmidler.

→ Elektriske kabler og støpsel undersøkes for skader. Defekte deler skal skiftes av kundeservice. → Tøm rengjøringsmiddeltanken og skyll med varmt vann (maks. 50 °C). → Fyll en liter varmt vann i rengjøringsmiddeltanken. → Sett rengjøringsmiddeltanken på apparatet igjen. Skyll dysene ved å trykke på tasten Rengjøringsløsning. Ta ut dysen, vask den under rennende vann og sett den i dyseholderen på skyvebøylen. → Tøm rengjøringsmiddeltanken. Rengjør sil. → Demonter børster og skyll dem med varmt vann. Rengjør børstetunnelen. → Sett på igjen børstene, bytt plassering slik at de lever lengre. → Skill koblingen på rengjøringsmiddelslangen for å forhindre utilsiktet vannutløp til dysen. → Trekk av feieavfallsbeholderen og rengjør den. → Rengjør maskinen utvendig med en fuktig klut og mild rengjøringsblanding. → Kontroller børster for ev. slitasje og skift ved behov. Børstene er slitte når børstene har samme lengde som de gule indikatorbørstene.

Ukentlig

Kontroller apparatet for skader, og la skader repareres av kundeservice. Kontroller dysenes sprøytemønster. Ved behov, rengjør eller skift dyse.

Årlig

La en servicementor fra Karcher utføre den foreskrevne inspeksjonen.

Vedlikeholdsarbeider

Skifting av børstevalse

Sett skyvebøylen loddrett og sett den i lås. Tipp maskinen bakover og legg den på skyvebøylen. Trykk på Børsteskift-tasten og sving samtidig børstevalsen ut. Trekk ut børstevalsen. Sett nye børstevalser på medføreren og lås dem.

Vedlikeholdskontrakt

For å sikre en pålitelig drift av maskinen, kan du tegne en vedlikeholdskontrakt med din Karcher-forhandler.

Feilretting

FARE

Fare for skade!

Før alt arbeid på apparatet skal strømkabelen trekkes ut.

FORSIKTIG

Fare for skader på apparatet ved vann som renner ut. Ta rengjøringsmiddeltanken av apparatet før du utfører arbeid på det.

Dersom det oppstår feil som ikke kan utbedres ved hjelp av e-post, vennligst kontakt serviceavdelingen.

Funksjonsfeil

Feil Retting
Maskinen lär seg/DDke starte Kontrller om støpselet står i stikkontakten.
Still tilbake overbelastnignssikringen ved Å trykke den inn.
Kontroller at det/DDke er fremmedlegemer i børsten, eventuelt fjernes de.
For lite eller ingen påføring av rengjøringsmiddel.	Rengjør sil
	Ta av dysen, skyll under rennende vann og sett den inn igjen. Sett på dysen.
	Kontroller at kobling rengjøringsmiddelslange sitter korrekt.
Utilstrekkelig rengjøringseffekt Kontrller børster for ev. slitasje og skift ved behov.
Kontroller rengjøringsmiddeldoseringen.
Apparatet vibrerer Kontroller at børstene sitter korrekt.
Bytt plassering av børstevalser.
Legg børstevalser i ca. 15 minnutter i varmt vann (ca. 80°C)

Tekniske data

Effekt
Nettspanning V/Hz 230 / 1~50
Gjennomsnittlig effektbehov W 370
Maks. tillatt nettimpedanse Ohm (0.326+j0.204)
Rengjøringsbørster
Arbeidsbredde mm 400
Børsted diameter mm 90
Børsteturtall o/min. 470
Trykk rengjøringsmiddelpumpe MPa 0,34
Matemengde rengjøringsmiddelpumpe l/min 0,38
Mål og vekt
Teoretisk flateeffekt m2/h 300
Volum rengjøringsmiddeltank	I	7,5
Lengde	mm 400
Bredde	mm 470
Høyde	mm 1160
Transportvekt	kg	25
Tillatt totalvekt	kg	33
Registrende verdier etter EN 60335-2-72
Händ-arm vibrasjonsverdi	m/s2	<2,5
Usikkerhet K	m/s2	1
Støytryksknivå LpA	dB(A)	68
Usikkerhet KpA	dB(A)	3
Støyeffektnivå LwA	dB(A)	79
Usikkerhet KwA	dB(A)	6

EU-samsvarserklæring

Vi erklærer herved at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Produkt: Sprøyteekstraksjonsapparat

Type: 1006-xxx

Anvendte nasjonale normer

Undertegnede handler på vegne av og med fullmakt fra styret.

H. Jenner

Ansvarlig for dokumentasjon:

S. Reiser

Alfred Kärcher SE & Co. KG

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom feilen kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Tilbehør og reservedeler

Det er kun tillatt å anvende tilbehør og reservedeler som er godkjent av produsenten. Originalt tilbehør og originale reservedeler garanterer for sikker og problemfri drift av apparatet.

• Et utvalg av de vanligste reservedelene finner du bak i bruksanvisningen.
• Mer informasjon om reservedeler finner du under www.kaercher.com i området Service.
