Tekniske spesifikasjoner	Tørr- og våtstøvsuger, effekt på 1400 W, tankkapasitet på 25 liter, HEPA-filter, lydnivå på 78 dB.
Bruk	Ideell for rengjøring av byggeplasser, garasjer og utendørsområder. Kan suge både væsker og faste stoffer.
Vedlikehold og reparasjon	Regelmessig rengjøring av filter anbefales, sjekk tilbehør etter hver bruk, bytt HEPA-filter hver 6. måned.
Sikkerhet	Bruk kun på tørre og våte overflater, ikke sug opp brennbare materialer, følg sikkerhetsinstruksjonene i manualen.
Generell informasjon	Vekt på 8 kg, dimensjoner 38 x 38 x 58 cm, 2 års garanti, inkluderte tilbehør: slange, børster og filtre.

Ofte stilte spørsmål - SXVC25PTDE STANLEY

Hvordan kan jeg slå på støvsugeren STANLEY SXVC25PTDE?

For å slå på støvsugeren, koble den til en stikkontakt, og trykk deretter på av/på-knappen på huset.

Støvsugeren slår ikke på, hva skal jeg gjøre?

Sjekk at støvsugeren er riktig tilkoblet og at stikkontakten fungerer. Hvis problemet vedvarer, sjekk strømkabelen for tegn på skade.

Hvordan tømmer jeg støvsugertanken?

For å tømme tanken, koble fra støvsugeren, fjern tanken i henhold til instruksjonene i manualen, og tøm innholdet i en søppelbøtte.

Støvsugeren mister sugekraft, hva skal jeg gjøre?

Sjekk at filteret ikke er tilstoppet, og rengjør det om nødvendig. Sørg også for at slangen ikke er blokkert.

Hvilken type filter bruker støvsugeren?

Støvsugeren STANLEY SXVC25PTDE bruker et vaskbart filter som kan rengjøres med vann. Sørg for at det er helt tørt før du setter det tilbake.

Kan jeg bruke støvsugeren til å suge opp vann?

Ja, denne støvsugeren er designet for å suge opp både væsker og faste stoffer. Følg instruksjonene i manualen for korrekt bruk.

Er det garanti på denne støvsugeren?

Ja, STANLEY SXVC25PTDE har vanligvis begrenset garanti. Sjekk manualen eller STANLEYs nettside for mer informasjon.

Hvordan kan jeg rengjøre filteret?

For å rengjøre filteret, ta det ut av støvsugeren og skyll det med lunkent vann. La det tørke helt før du setter det tilbake.

Hva er kapasiteten til støvsugertanken?

Støvsugertanken til STANLEY SXVC25PTDE har en kapasitet på 25 liter.

Hvor kan jeg finne reservedeler til denne støvsugeren?

Reservedeler kan bestilles via STANLEYs nettside eller hos autoriserte forhandlere.

BRUKSANVISNING SXVC25PTDE STANLEY

Les disse instruksjonene nøye før bruk. Ta vare på instruksjonene for senere bruk. Ved problemer eller vanskeligheter, kontakt kundeservice: www.2helpu.com Side: 141-148

Børste til gulvtæpper – møbler

Sluk apparatet. Se fig. 8. Fjern stikket fra stikkontakten.

Kjære kunde, Vi ber om at du leser den originale bruksanvisningen før du bruker maskinen for første gang, handler i samsvar med informasjonen som gis, og oppbevarer bruksanvisningen på et trygt sted for fremtidig bruk eller kan overgi den til fremtidige eiere. 1 SIKKERHETSFORSKRIFTER

1.1 Maskinen du har kjøpt, er et

høyteknologisk produkt utviklet av en av Europas ledende produsenter. Denne maskinen skal brukes som en allsidig støvsuger, i samsvar med beskrivelsene og forholdsreglene i denne bruksanvisningen. Ved å bruke denne bruksanvisningen får du mest mulig ut av maskinen. Les bruksanvisningen nøye og følg alltid anbefalingene i den. Ta alle forholdsregler under tilkobling, bruk og vedlikehold av maskinen for å beskytte deg selv og andre i nærheten mot skader. Les sikkerhetsforskriftene nøye og følg dem alltid. Å unnlate å overholde dem kan sette helse og sikkerhet i fare eller føre til dyre skader. 2 VARSELMERKER

Følg anvisningene på varselmerkene som er festet på maskinen og de som denne bruksanvisningen inneholder. Maskinen og bruksanvisningen har kun de symbolene som gjelder modellen som er kjøpt. Kontroller at symbolene og merkene som er festet på maskinen, alltid er til stede og leselige. Hvis ikke, må de skiftes ut og festes på de samme stedene. (Ta kontakt med servicesenteret). Advarsel – fare! Les disse instruksjonene nøye før bruk. E3-symbolet (hvis symbolet finnes på fig. 1) - Viser at maskinen kun er laget til husholdningsbruk og ikke skal brukes til industrielle eller kommersielle formål. 0 Bryteren i «AV»-posisjon I Bryteren i «PÅ»-posisjon Automatisk støvsugingsinnstilling II Automatisk støvsugingsinnstilling142 143 (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk

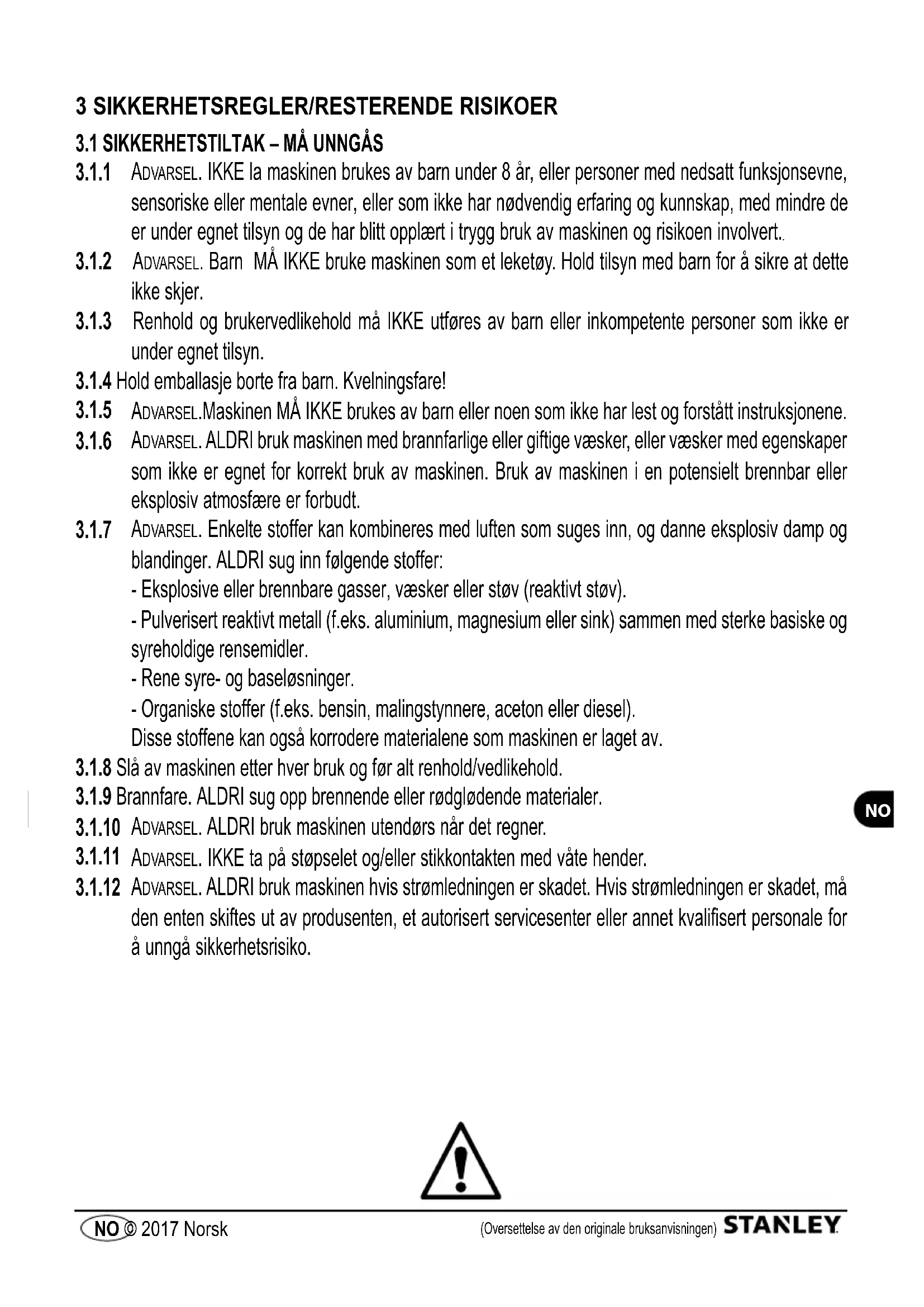

aDVarseL. iKKe la maskinen brukes av barn under 8 år, eller personer med nedsatt funksjonsevne, sensoriske eller mentale evner, eller som ikke har nødvendig erfaring og kunnskap, med mindre de er under egnet tilsyn og de har blitt opplært i trygg bruk av maskinen og risikoen involvert.

3.1.2 aDVarseL. Barn MÅ IKKE bruke maskinen som et leketøy. Hold tilsyn med barn for å sikre at dette

3.1.3 Renhold og brukervedlikehold må IKKE utføres av barn eller inkompetente personer som ikke er

aDVarseL.Maskinen MÅ IKKE brukes av barn eller noen som ikke har lest og forstått instruksjonene.

3.1.8 Slå av maskinen etter hver bruk og før alt renhold/vedlikehold.

aDVarseL. ALDRI bruk maskinen utendørs når det regner.

aDVarseL. ALDRI bruk maskinen hvis strømledningen er skadet. Hvis strømledningen er skadet, må den enten skiftes ut av produsenten, et autorisert servicesenter eller annet kvalifisert personale for å unngå sikkerhetsrisiko.144 145 (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk

mangler. Maskiner uten typeskilt må IKKE brukes, siden de ikke kan identifiseres og kan være farlige.

aDVarseL. Det er forbudt å bruke tilbehør som ikke er originalt, eller tilbehør som ikke er spesielt utformet for den aktuelle modellen. Det er forbudt å utføre endringer på maskinen. Eventuelle endringer på maskinen fører til bortfall av samsvarserklæringen og fritar produsenten for alt sivil- og strafferettslig ansvar.

aDVarseL. Bruk kun godkjente skjøteledninger med et egnet tverrsnitt.

aDVarseL. Slå alltid av bryteren når maskinen forlates uten tilsyn.

aDVarseL. Luftstrømmen kan føre til at deler spretter tilbake. Bruk alt personlig verneutstyr (PPE) som kreves for å sikre brukerens sikkerhet.

aDVarseL. Slå av maskinen og koble fra strømmen før montering, vedlikehold, oppbevaring og transport.

aDVarseL. Vedlikehold og/eller reparasjoner av elektriske komponenter MÅ utføres av kvalifisert personell.

aDVarseL. KONTROLLER regelmessig og før hver bruk at skruene er strammet skikkelig, og at alle maskinkomponentene er i god stand. Se etter om delene er slitte eller defekte.

aDVarseL. For å kunne garantere sikker drift av maskinen må du kun bruke originale reservedeler fra produsenten eller andre deler som er godkjente av produsenten.

aDVarseL. Bruk av feil type skjøteledning kan være farlig. Ved bruk av skjøteledning velger du en som er egnet til utendørsbruk, og passer på at tilkoblingen holdes tørr og over bakkenivå. Det anbefales å bruke en kabeltrommel som holder støpselet minst 60 mm over bakkenivå.144 145 (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk

4.1 Bruk av bruksanvisningen

D1 Bruks- og vedlikeholdsanvisning D2 Sikkerhetsinstruksjoner D3 Samsvarserklæring D4 Garantibestemmelser

4.3 Avhending av emballasje

Symbolet som vist i fig. 1 viser brukeren som maskinen er ment for (profesjonell eller ikke-profesjonell)

5.3.1 Tilbehør (se fig.1 for detaljer om modeller – leveransens

Adapter for elektroverktøy

Teppe – møbeltrekkbørste

Smalt sugemunnstykke

- Oppstartsenhet (A1) Oppstartsenheten hindrer utilsiktet bruk av maskinen. 6 INSTALLASJON (SIDE 4–5) Advarsel – fare! Alt installasjons- og monteringsarbeid må utføres mens maskinen er koblet fra strømforsyningen. Monteringsrekkefølgen vises på side 4.

Tilpassing av bakre og fremre trillehjul Snu støvsugerbeholderen (A9), med dekselet av, opp ned på en horisontal overflate. Monter trillehjulnavene (A8a) i hullene som er tilgjengelig og press hardt ned for å sikre hjulene i riktig posisjon. Fest akselen (A13) skikkelig, og skru den til justeringshullene er på linje med tappene. Sett på holderne levert i posen (B17) og fest dem ved hjelp av de medfølgende skruene. Fest hjulet (A8b) og skiven, og sikre med låsesplinten. Pass på å sette det helt inn og åpne den ut slik at den passer tett mot tverrsnittet til akselen. Sett på hjulbeskytteren og gjenta prosedyren for det andre hjulet (A8b). Fest metallhåndtaket (A4b) som vist i diagrammet. Se fig. 3

6.3 Montering av tilbehør

Koble slangen (B3) til sugetilkoblingen (A2) eller blåsetilkoblingen (A3) avhengig av ønsket driftstype. Se fig. 4 Fullfør deretter sekvensen med det nødvendige tilbehøret for det planlagte arbeidet. Bruk rør (B5) og munnstykker (B6/B14-B7-B8-B9) avhengig av rengjøringstypen og overflaten som skal rengjøres. Børstene (B6/B14-B7-B8-B9-B13) kan monteres rett på slangen (B3). Se fig. 5

6.4 Elektrisk tilkobling

Advarsel – fare! Kontroller at spenningen og frekvensen (V-Hz) til strømtilførselen samsvarer med det som er angitt på typeskiltet. Se fig. 6

6.4.1 Bruk av skjøteledninger

Elektroverktøykontakt (hvis montert) Koble slangen (B3) til elektroverktøyets sugetilkobling. Hvis de to tilkoblingene ikke er kompatible, bruk så adapteren for elektroverktøy (B4) (hvor tilgjengelig), og kutt av ekstra materiale. Betjen verktøyet ved å bruke den ekstra kontakten (C1) (for modeller med dette tilbehøret). Se fig. 7146 147 (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk

- Oppstartsenhet (A1). Se fig. 8. Sett bryteren på oppstartsenheten til (ON/I). Hvis det finnes en pilotflamme på oppstartsenheten, skal den tennes. Sett bryteren på oppstartsenheten til (OFF/0) for å slå av maskinen. Hvis det finnes en pilotflamme på oppstartsenheten, skal den slokkes. Advarsel – fare! Under drift skal maskinen settes på en fast, stabil overflate. Se fig. 8.

Se fig. 9. Fungerer bare tørt med ltrene (B2 - B11)! Før bruk må ltrene sjekkes for skade og erstattes om nødvendig. For å suge opp tørt smuss justerer du gulvbørste som nødvendig og setter på nødvendig tilbehør (bruk børste B13/B14). Hvis det er nødvendig med en ekstra lterpose under oppsuging av tørt smuss, kan det brukes en lterpose av papir (B11) eller tekstil (B10) (valgfritt). Retningslinjer for lterposer: - Nivået som lterposen kan fylles til, avhenger av typen smuss som er oppsamlet. - For nt støv, sand, osv., må lterposen byttes ut ofte. - En brukt lterpose kan sprekke, så den bør erstattes i god tid! Advarsel – fare! Sug bare inn kald aske.

7.2.2 Oppsuging av væsker

Se fig. 10. Advarsel – fare! Hvis skum oppstår eller væsker yter over, må du slå av maskinen øyeblikkelig, eller trekke ut hovedstøpselet! Bruk ikke en lterpose (verken papir eller tekstil)! Advarsel Når beholderen er full, vil en ottørbryter stenge av sugeinnløpet, og motoren vil begynne å ruse. Slå umiddelbart av maskinen og tøm beholderen. For å suge vått eller tørt smuss justerer du gulvbørste som nødvendig og tilpasser nødvendig tilbehør (bruk børste B6/B14).

7.2.3 Arbeid med elektroverktøy.

Se fig 11. Monteringssekvensen er illustrert på fig.11. Slå på maskinen (automatisk støvsugingsbryter skrudd mot venstre til eller 2-knappbryteren på II) og begynn arbeidet. Advarsel: Etter at verktøyet slås på, vil sugeviften starte etter en 0,5 sekunders forsinkelse. Når elektroverktøyet slås av, vil sugeviften fortsette å virke i ytterligere 6 sekunder for å suge opp smuss som sitter igjen i sugeslangen.

7.2.4 Utblåsningsfunksjon.

Se fig 12. For renhold av vanskelige områder eller hvor støvsuging er umulig, som for eksempel fjerning av blader fra grus. Fest sugeslangen til den medfølgende tilkoblingen. Utblåsningsfunksjonen er nå aktivert. For mer effektiv utblåsing anbefales bruk av det smale sugemunnstykket B8.

7.3 Opphøre drift (pauser)

For tørt smuss og støv: Fjern munnstykket fra maskinen og tøm beholderen. Se fig 13. For væsker: Bruk dreneringsskruen hvis den fulgte med (se fig. 14), eller fortsett som nevnt ovenfor. 8 VEDLIKEHOLD (SIDE 231) Advarsel – fare! Alt installasjons- og monteringsarbeid må utføres mens maskinen er koblet fra strømforsyningen. Monteringsrekkefølgen vises på side 231. Slå alltid av maskinen og trekk ut støpselet før eventuelt service- eller vedlikeholdsarbeid. Reparasjoner og arbeid på elektriske systemer skal bare utføres av autoriserte teknikere. Advarsel – fare! Bruk aldri slipende rengjøringsmidler, rengjøringsmidler for glass eller universalrengjøringsmidler! Senk aldri dekselet med motoren (A10) i vann. Rengjør maskinen og plasttilbehøret med et standard rengjøringsmiddel for syntetisk materiale. Skyll beholderen og tilbehøret med vann ved behov, og tørk dem før du bruker dem igjen.

8.1 Renhold av filter for kleminnsats (B2). Se fig 15.

Åpne støvsugeren ved å løsne festene (A6). Snu dekselet med motoren (A10) opp ned og fjern lteret for kleminnsats (B2). Skyll nøye under rennende vann, og la det lufttørke. Ikke sett maskinen sammen igjen før lteret er tørt.

8.2 Bytte papirfilterpose (B11). Se fig 17.

Åpne støvsugeren ved å løsne festene (A6). Fjern den fulle lterposen (B11), kast den og sett inn en ny.

8.3 Renhold av tekstilfilterpose (B10) (valgfritt). Se fig 16.

Åpne støvsugeren ved å løsne festene (A6). Fjern lterposen (B10). Tøm lterposen, skyll nøye under rennende vann og la den lufttørke. Ikke sett maskinen sammen igjen før ltrene er tørre. 9 OPPBEVARING VED SESONGSLUTT (SIDE 231) Advarsel – fare! Alt installasjons- og monteringsarbeid må utføres mens maskinen er koblet fra strømforsyningen. Etter avslutning av arbeidet skal maskinen rengjøres og settes bort sammen med tilbehøret som vist i fig. 18

Oppbevar maskinen på et tørt sted.146 147 (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk

FEILSØKING Problem Mulige årsaker Løsninger Maskinen slår seg ikke på Ingen strømforsyning Sjekk at støpselet sitter riktig i stikkontakten, og at strømmen ikke er gått (*) Problemer med den elektrisk-elektroniske kretsen Ta kontakt med servicesenteret Maskinen suger ikke eller suger bare svakt Tilbehør er tilsmusset Kontroller og rengjør munnstykker, forlengelser eller slanger Skitne filtre Rens filtre Posen er full Tøm/skift poser Beholderen er full Tøm beholderen Elektroverktøyet starter ikke (hvis elektroverktøystøpsel er montert) Elektroverktøypluggen er ikke satt inn riktig i støvsugeren Sett inn støpselet riktig Slått av eller skrudd til I Vri bryteren til elektroverktøy/II-posisjon Støv kommer ut av maskinen Filter ikke satt inn Sett inn filter Filter er skadd Erstatt det gamle filteret med et nytt Slange eller tilkoblinger er skadet Erstatt ødelagte deler Vond lukt fra maskin under bruk Filter skitne Erstatt filter (*) Hvis motoren stopper og ikke vil starte igjen under drift, bes du kontakte et autorisert servicesenter. EU-samsvarserklæring Annovi Reverberi S.p.A, i Modena i Italia, erklærer herved at følgende Stanley-maskin(er): Betegnelse på maskin: Våt-/tørr-støvsuger Modellnr.: SXVC20PE SXVC20PTE SXVC20XTE SXVC25PTDE SXVC30XTDE SXVC35PTDE SXVC50XTDE Merkeeffekt: 1.2 kW 1.2 kW 1.4 kW 1.2 kW 1.6 kW 1.6 kW 1.6 kW er i samsvar med følgende europeiske direktiver: 2014/35/EU, 2014/30/EU, 2011/65/EU, 2009/125/EF og 2012/19/EU. og ble produsert i samsvar med følgende standarder eller standardiserte dokumenter: EN 60335-1; EN 60335-2-2; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 62233; EN 50581; Reg.1275/2008. Navn og adresse på personen som er ansvarlig for utstedelsen av den tekniske filen: Stefano Reverberi / AR Daglig leder Via M.L. King 3 - 41122 Modena, Italia Dato: 31.10.2017 MODENA (I) Stefano Reverberi Daglig leder148 TM (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk

GARANTI Garantiens gyldighet er i samsvar med relevant lovgivning i landet hvor produktet selges (hvis ikke annet er oppgitt av produsenten). Garantien dekker feil på materialer, konstruksjon og samsvar i løpet av garantiperioden. I løpet av denne perioden vil produsenten erstatte defekte deler og reparere eller erstatte produktet hvis det ikke er urimelig slitt. Garantien dekker ikke komponenter utsatt for normal slitasje (lter, poser eller tilbehør som slange, børster, hjul, osv.). Garantien dekker ikke feil som forårsakes eller er et resultat av: - feil bruk, misbruk, skjødesløshet, - profesjonell bruk eller utleie, hvis produktet ble solgt til husholdningsbruk, - manglende overholdelse av vedlikeholdsinstruksjonene som leveres sammen med denne bruksanvisningen, - reparasjoner utført av uautoriserte medarbeidere eller servicesentre, - bruk av ikke-originale deler og tilbehør, - skader forårsaket av transport, av smuss eller fremmedlegemer, ulykker, - problemer med lagring eller oppbevaring. Gyldig kvittering må fremvises for å få dekning av garantien. Tekniske dataMåleenhet SXVC20PE SXVC20PTE SXVC20XTE SXVC25PTDE SXVC30XTDE SXVC35PTDE SXVC50XTDE Spenning V/Hz 220-240 V ~ 5 0/60 Hz 220-240 V ~ 5 0/60 Hz 220-240 V ~ 5 0/60 Hz 220-240 V ~ 5 0/60 Hz 220-240 V ~ 5 0/60 Hz 220-240 V ~ 5 0/60 Hz 220-240 V ~ 5 0/60 Hz Strøm
