Tuotetyyppi	Monitoiminen vesi- ja pölyimuri
Merkki	Stanley
Malli	SXVC25PTDE
Syöttöjännite	220-240 V ~ 50/60 Hz
Ottoteho	1.2 kW
Säiliön tilavuus	25 litraa
Suurin imupaine	17 kPa
Suurin alipaine	170 mbar
Suurin ilmavirta	28 l/s
Moottorien lukumäärä	1
Tarvikkeiden halkaisija	35 mm
Johdon pituus	5 m
Suojausluokka	II
Nettopaino	7.9 kg
Pakkauksen kokonaispaino	9.3 kg
Toiminnot	Kuivaimurointi, nesteiden imurointi, puhallus
Suodatustyyppi	Pestävä patruunasuodatin, vaihtoehtoinen paperi/kangassuodatinpussi
IP-luokitus	IPX4
Mukana tulevat tarvikkeet	Letku, jäykkä putki, lattiasuulake, rakosuulake, pyöreä harja
Käyttö	Vain kotitalouskäyttöön
Huolto	Patruunasuodattimen säännöllinen puhdistus, säiliön tyhjentäminen
Turvallisuus	Automaattinen pysäytys kellukkeella nestetilassa, IPX4-suojaus

Usein kysytyt kysymykset - SXVC25PTDE STANLEY

Kuinka käytän imuria nesteiden imurointiin?

Nesteiden imurointia varten poista suodatinpussi (paperi tai kangas) ja varmista, että patruunasuodatin on paikallaan. Kytke laite pistorasiaan, käynnistä se ja imuroi normaalisti. Kun säiliö on täynnä, kelluke sulkee imuaukon ja moottorin kierrosluku nousee: sammuta laite välittömästi ja tyhjennä säiliö.

Mitä tehdä, jos imuri ei käynnisty?

Tarkista ensin, että pistorasia toimii ja virtajohto on kunnolla liitetty. Jos ongelma jatkuu, sähköpiiri saattaa olla viallinen: ota yhteyttä valtuutettuun huoltoliikkeeseen.

Kuinka puhdistan patruunasuodattimen?

Avaa lukituskoukut, avaa imuri ja irrota patruunasuodatin. Huuhtele se huolellisesti juoksevan veden alla ja anna sen kuivua täysin ennen uudelleen asennusta.

Voinko käyttää paperisuodatinpusseja?

Kyllä, voit käyttää paperisuodatinpussia (B11) kuivan lian imurointiin. Vaihda se säännöllisesti, erityisesti hienon pölyn yhteydessä, koska liian täysi pussi voi rikkoutua.

Kuinka tyhjennän säiliön?

Kuivalle jätteelle irrota pää ja tyhjennä säiliö. Nesteille käytä tyhjennystulppaa (jos olemassa) tai kallista säiliötä tyhjentääksesi sen. Puhdista säiliö miedolla pesuaineella ja huuhtele vedellä tarvittaessa.

Mitä tehdä, jos imuri ei ime tai imee heikosti?

Tarkista, etteivät tarvikkeet (suulakkeet, letkut) ole tukossa. Puhdista tai vaihda suodattimet ja tyhjennä pussi tai säiliö. Jos ongelma jatkuu, suodatin voi olla vaurioitunut tai piiri tukossa.

Kuinka käytän puhallustoimintoa?

Liitä letku puhallusliitäntään (A3) imuliitännän sijaan. Käytä rakosuulaketta ilmavirran keskittämiseen. Tämä toiminto on ihanteellinen lehtien puhdistamiseen soralla tai vaikeapääsyisissä paikoissa.

Mitä tarvikkeita imurin mukana tulee?

Pakkaus sisältää: letkun, jäykän putken, lattiasuulakkeen, rakosuulakkeen, pyöreän harjan ja mahdollisesti matto/istuinsuulakkeen. Tarkista tarkka sisältö käyttöohjeen kuvasta 1.

Voinko käyttää jatkojohtoa?

Kyllä, mutta jatkojohdon suojausluokituksen tulee olla IPX4 ja poikkipinnan sopiva pituuteensa. Pidä liitäntä kuivana ja vähintään 60 mm etäisyydellä lattiasta kosteusriskin välttämiseksi.

Kuinka huollan imuria käytön jälkeen?

Sammuta ja irrota laite pistorasiasta. Puhdista tarvikkeet ja säiliö miedolla synteettisille materiaaleille tarkoitetulla pesuaineella. Pese patruunasuodatin tarvittaessa ja anna kuivua. Säilytä laite kuivassa paikassa tarvikkeet järjestettyinä käyttöohjeen (kuva 18) mukaisesti.

KÄYTTÖOHJE SXVC25PTDE STANLEY

6.3 EvapuoloyonrwEgptnataw

EiayeTovukauTTOwAiva(B3)OTo paKOp avapopnoGs (A2) n quanmuoC(A3) avaloya eTov TITO EvpeYiaI cTou EITUmeite.

BAETTE EIK.4

Oloknpwote otouvexia tn geipa ta atapaiinta ecaptjnata via tov tuto kaopioou tou pteie va kave. Xpnoiopoioiwvacous akpptiou cawlvcs (B5) kai tic boptoec (B6/B14-B7-B8-B9) avoloya me tov tuto kaopioou kai etiavaeic tou theleve kaopioe. Mttopeite va totoetne Tc boptoec (B6/B14-B7-B8-B9-B13) an' eueiaocotov eukamtno owlva (B3).

BAETTE EIK.5

kai Tapaayetal (ovta) ouuva e ta Tapaakatw PpOTuTn Ta Tapaakatw TUTTOINueyypaa:

EN 60335-1; EN 60335-2-2; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 62233; EN 50581; Reg.1275/2008.

Ovopa kai dieuubovon tou uteubuvou yia th xopinynon tou texvkou paeklou: Stefano Reberi / AR Managing Director

Via ML King, 3-41122 MovTeva, Iraia

Löigake toitekaabel labi.

7.2.1 Kuivalt imemine.Vt jn 9.

Kui mahuti on tais, lulitab ujukiga luli imemisava kinni ja mootoripoorded kiirenevad. Lulitage seade kohe valja ja tuhendage paak.

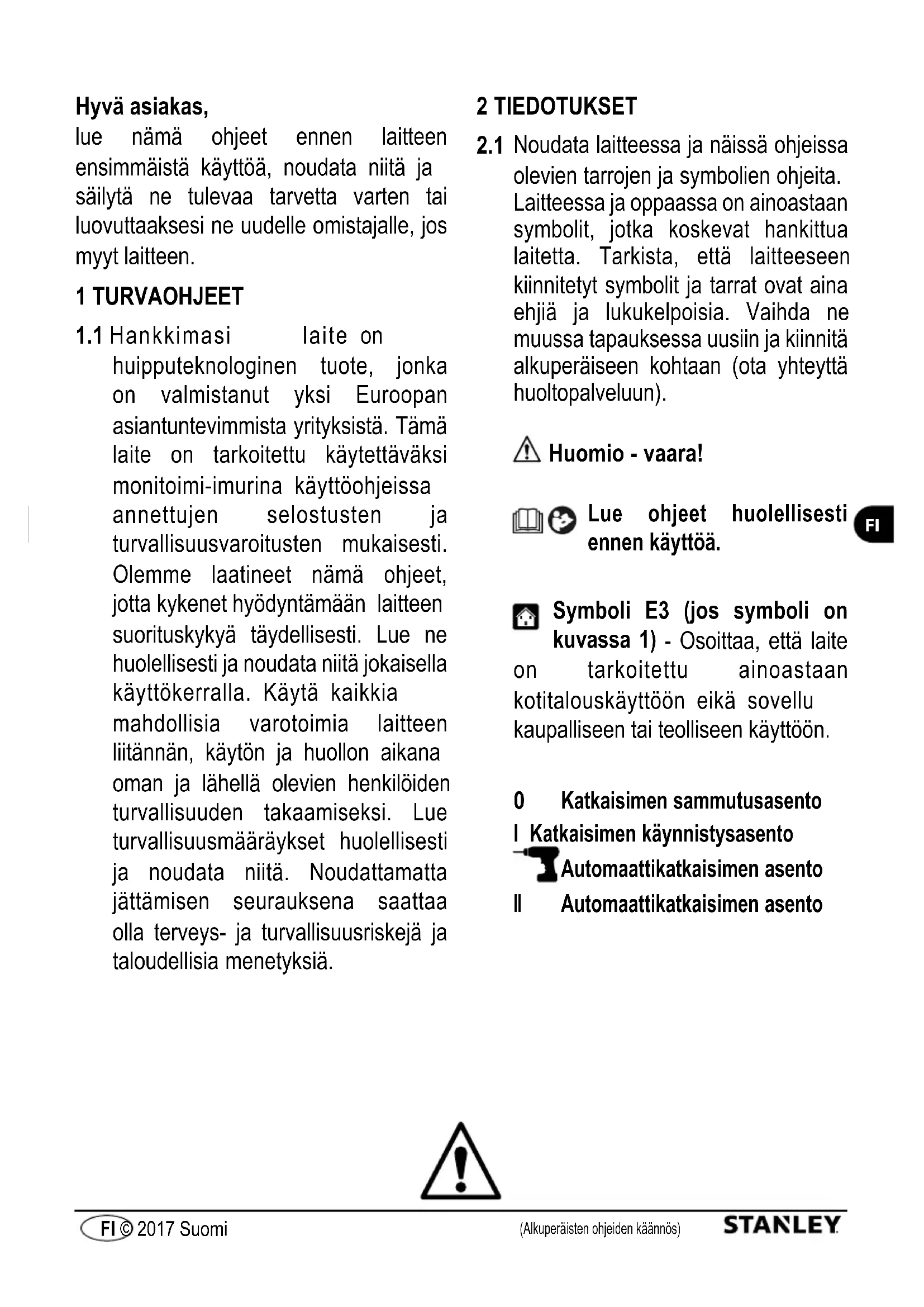

lue namä ohjeet ennen laitteen ensimmäistä käyttoä, noudata niitta ja sailytä ne tulevaa tarvetta varten tai luovuttaaksesi ne uudelle omistajalle, jos myyt laitteen.

1 TURVAOHJEET

1.1 Hankkimasi laite on huipputeknologinen tuote, jonka on valmistanut yksi Europan asianuntevimmista yrityksistä. Tämä laite on tarkoitettu käytettäväksi monitoimi-imurina käytöohjeissa annettujen selostusten ja turvallisuusvaroitusten mukaisesti. Olemme laatineet nämä ohjeet, jotta kykenet hyödyntämään laitteen suorituskyä täydellisesti. Lue ne huolellisesti ja noudata niitä jokaisella käytökerralla. Käytä kaikkia mahdollisia varotoimia laitteen liitännän, käytön ja huollon aikana oman ja lahellä olevien henkilöident turvallisuuden takaamiseksi. Lueturvallisuusmaäräykset huolellisesti ja noudata niitä. Noudattamatta jättämisen seurauskena saattaa olla terveys- ja turvallisuusriskejä ja taloudellisia menetyksiä.

2 TIEDOTUKSET

2.1 Noudata laitteessa ja näissä ohjeissa olevien tarrojen ja symbolien ohjeita. Laitteessa ja oppaassa on ainoastaan symbolit, jotka koskevat hankittua laitetta. Tarkista, etta laitteeseen kiinnitetyt symbolit ja tarrat ovat aina ehjiä ja lukukelpoisia. Vaihda nemuussa tapauksessa uusiin ja kiinnitta alkuperäiseen kohtaan (ota yhteyttä huoltopalveluun).

Huomio - vaara!

Lue ohjeet huolellisesti ennen kayttoa.

Symboli E3 (jos symboli on kuvassa 1)- Osoittaa, etta laite on tarkoitettu ainoastaan kotitalouskayttoen eik sovellu kaupalliseen tai teolliseen kayttoon.

0 Katkaisimen sammutusasento
I Katkaisimen käynistysasento
3 Automaattikatkaisimen asento
II Automaattikatkaisimen asento

Tämän laitteen eristysluokka

on II. Se tarkoittaa, etta laite on

varustetu vahvistetulla tai kaksoiseristyksellä (ainoastaan jossymboli on laitteessa).

Tämän laitteen eristysluokka

on I. Se tarkoittaa, etta laite onustetu maadoitusjohtimella

(ainoastaan jos symboli on laitteessa).

Tämä laite on soveltuvien

eurooppalaisten direktiivien

mukainen.

Symboli E1 - Laitteen kierratys.

Kun laitteen käytöikä paattyy, tee siitä valittomasti käytökelvoton.

Irrota pistotulppa pistorasiasta.

Katkaise sahkjoho.

Alä havitta sahkolaitteita

kotitalousjatteiden seassa. Sahko- ja elektroniikkalaiteromua koskevan SER-direktiivin 2012/19/EU mukaisesti sahkokomponentit tulee erilliskeratä ja kierrattä ekologisesti. Pyydälisatietoja asianmukaisesta virastosta tai alueen jalleenmyyjalta.

Käytä kuulosuojaimia.

Käytä kasvonsuojainta.

Käytä hengityssuojaimia.

Käytä suojakäsineita.

Käytä turvajalkineita.

Käytä suojavaatetusta.

3 TURVALLISUUSMAÄRÄYKSET/MUUT VAARAT

3.1 VAROITUKSIA: KIELLETYT TOIMENPITEET

3.1.1 Huomio. ALA anna alle 8-vuotiaiden lasten tai toimintarajoitteisten tai kokemattomien henkiloiden kaytttaa laitetta, elle heita valvota tai heille ole annettu riittavia ohjeita laitteen turvalliseen kayttoon sekä tietoja kaytostä aiheutuvista riskeistä..
3.1.2 Huomio. Lapsed EIVAT saa leikkia laitteella. Valvo lapsia estaaksesi sen.
3.1.3 Lapset tai toimintarajoitteiset henkilot EIVAT saa suorittaa kayttajalle kuuluvaa puhdistusta tai huoltoa ilman valvontaa.
3.1.4 Pidä pakkausmuovitlastenuottumattomissa.Tukehtumisvaara!
3.1.5 Huomio. Laitteen käytto on KIELLETTYA henkilöiltä, jotka eivat ole lukeneet sen ohjeita huolellisesti.
3.1.6 Huomio. ALA kayta laitteessa syttyviä, myrkyllisä tai ominaisuksilaan laitteen toiminnalle yhteensopimattomia nesteita. Alä kayta laitetta potentalisesti syttyvässä tai rajähdyvaarallissessa tilassa.
3.1.7 Huomio. Maaraty t aineet saattavat muodostaa imuilman kanssa reagoidessaan rajhtavih hoyryj ja yhdisteita. ALA koskaan imuroi seuraavia aineita:

• rajahtavat tai syttyvat kaasut, nesteet ja pauheet (reactiiviset pauheet)
• reaktiiviset metallijauheet (esim. alumiini, magnesium, sinkki) yhdessa erittain emaksisten tai happamien pesuaineiden kanssa
  puhtaat hapot ja emaksiset liuokset
• organiset liuokset (esim. bensiini, maalin ohenteet, asetoni tai dieselöljy).

Nämä aineet voivat lisäksi syövyttaa laitteen materiaialeja.

3.1.8 Kytke laite.POIS jokaisen kayton jälkeen ja ennen puhdistuksia/huoltoja.
3.1.9 Palovaara. ALA imuroi palavia tai hehkuvia materiaialeja.
3.1.10 Huomio. ALA kayta laitetta ulkona sateella.
3.1.11 Huomio. ALA koske pistotulppaa ja/tai pistorasiaa marillä käsillä.
3.1.12 Huomio. ALA kayta laitetta, jos sen sahkjohto on vaurioitunut. Jos sahkjohto vaurioituu, sen saa vaihtaa ainoastaan valmistaja, huoltopalvelu tai ammattihenkilo, jotta vaaratilanteet valteaan.

3.1.13 Huomio. Tarkista, etta laitteessa on konekilpi. Ilmoita jalleenmyyjalle, jos se puuttuu. Ellei laitteessa ole konekilpea, sita El saa kayttaa. Sen ominaisuksia ei tuneta ja se saattaa olla vaarallinen.
3.1.14 Huomio. ALA siirra laitetta SAHKOJOHDOSTA vetamalla.
3.1.15 Huomio. Alä kayta ei-alkuperäisiä tai eri mallille tarkoitettuja varusteita. Alä muuta laitetta; muutokset mitatöivat vaatimustemukaisuusvakuutuksen ja vapauttavat valmistajan sivili- jrkosoikeudellisesta vastuusta.

3.2 VAROITUKSIA: SUORITETTAVAT TOIMENPITEET

3.2.1 Huomio. Kaikki sahkoo jahtavat osat TULEE SUOJATA vesisuihkulta ja -roiskeilta.
3.2.2 Huomio. Ammattaitoisen sahköasentajan tulee suorittaa sahkoliitäntä standardin IEC 60364-1 mukaan. Asenna vikavirtakytkin, joka katkaisee koneen sahkön maavuotovirran ollessa yli 30 mA 30 ms ajan, tai maadoituspiirin valvontalaite.
3.2.3 Huomio. KAYNNISTYSVAIHEESSA laite saattaa aiheuttaa verkkohairiota.
3.2.4 Huomio. Käytä ainoastaan valtuutettuja jatkojohtoja, joiden poikkipinta-ala on asianmukainen.
3.2.5 Huomio. Kytke katkaisin aina pois jattaesisi laitteen ilman valvontaa.
3.2.6

Huomio. Ilmavirta saattaa aiheuttaa osien kimpoamisen. Kayta asianmukaisia suojavaatteita ja henkilonsuojaimia (PPE).

3.2.7 Huomio. Sammuta laite ja katkaise sen sahko ennen asennusta, puhdistusta, saatoo, huoltoa, varastointia ja kuljetusta.
3.2.8 Huomio. AINOASTAAN ammatihenkiloo saa huoltaa ja/tai korjata sahköisä osia.
3.2.9 Huomio. TARKISTA ruuvien kireys ja laitteen osien kaytokunto ennen jokaista kayttoa ja maaraajoin. Varmista, ettei laitteessa ole rikkoutuneita tai kuluneita osia.
3.2.10 Huomio. Käytä ainoastaan valmistajan toimittamia tai hyväksymä alkuperäisiä varaosia, jotta laitteen käytto on turvallista.
3.2.11 Huomio. Sopimattomat jatkojohdot saattavat olla vaarallisia. Jos kaytät jatkojohtoa, valitseulkokayttoön sopiva typpi ja varmista, etta liitä pysyy kuivana ja etaälla maasta. Kayta johtokelaa, joka pitä pistorasian vahintään 60 mm:n korkeudella maasta.

4 YLEISET OHJEET (SIVU 3)

4.1 Kayttooppaan kaytto

Tämä opas kuuluu tärkeanä osana laitteen varusteisijn. Sailytä se huolellisesti tulevaa käytöä varten. Lue se huolellisesti ennen asennusta ja käytöä. Luovuta opas uudelle omistajalle, jos myyt painepesurin.

4.2 Toimitus

Laite toimitetaan osittain purettuna pahvilaatkossa.

Katso pakkauksen sisältö kuvasta 1.

4.2.1 Ohessa toimitetut asiakirjat

D1 Kaytto- ja huoIto-opas
D2 Turvaohjeet
D3 Vaatimustenmukaisuusvakuutus
D4 Takuusaannot

4.3 Pakkausten havitys

Pakkausen materiaalit ovat ymparistoystavallisi. Kierrata tai havita ne kayttomaassa voimassa olevien märäysten mukaan.

Laite on tarkoitettu kaytettavaksi monitoimi-imurina kayttöhjeissa annettujen selostusten ja turvallisuusvaroitustem mukaisesti.

Tämä laite on tarkoitettu ainoastaan kotitalouskaytöön eikä se sovellu kaupalliseen tai teolliseen kaytöön.

Laite on standardien IEC 60335-1 ja IEC 60335-2-2 mukainen.

5.2 Kaytajä

Laitteen käytäja (ammattimainen tai ei-ammattimainen) on osoitettu kuvan 1 symbolilla.

5.3 Pääosat:

A1 Kaynnistyskatkaisin
A2 Imulijantä
A3 Puhallusliiäntä
A4a Kahva
A4b Metallikhahva (mallista riippuen)
A5 Sähköjhodn sailytyskoukku (mallista riippuen)
A6 Sulkimet
A7 Sähköjohto ja pistotulppa
A8a Kaantvat etupyorat
A8b Takapyorat
A9 Imurin sailiio
A10 Kansi ja moottori
A11 Varustelokero (mallista rippuen)
A12 Nesteiden tyhjennystulppa (mallista riippuen)
A13 Takapyorien aksemi (mallista riippuen)
C1 Lisatyokalupistoke (mallista riippuen)

5.3.1 Varusteet (katso mallien viitteet sisälävää kuvaa 1 - toimituksen sisälto vastaa pahvilaatikon selostusta)

B1 Suodattimenpidin
B2 Patruunasuodatin
B3 Letku
B4 Sähkötykalun sovitin
B5 Putki
B6 Lattiaharja
B7 Matto- ja sovhaharja
B8 Rakosuutin

B9 Pyorea harja
B10 Kankainen suodatinpussi
(lisavaruste)
B11 Paperinen suodatinpussi
B12 Letkun kiinnitn
B13 Yhdistetty Iattiaharja
B14 Lattiaharja

5.4 Suojalaitteet

• Kaynnistyskatkaisin (A1)

Käynnistyskatkaisin estàa laitteen tahattoman kayton.

6 ASENNUS (SIVUT 4-5)

! Huomio - vaar!

Kaikki asennus- ja kokoonpanotoimenpiteet tulee suorittaa laitteen virta katkaistuna.

Katso kokoonpanojarjestys sivulta 4.

6.1 Kokoonpano

Kun purat laitteen pakkauksesta, tarkista ettei varusteita puutu ja ettei pakkauksen sisalto ole vauroitunut. Jos havaitset kuljetusvauroita, ilmoita niista valittomasti jalleenmyyjalle.

Nosta laitteen moottorilla varustetu kansi (A10)avaamalla sulkimet A6) ja ota toimitetut varusteet ulos. Tarkista, etta suodatin B2) on asennettu oikein.

Katso kuva 2.

Katso kokoonpanojärestys sivuila 4-5.

6.2 Takapyorien ja käantvien etupyorien asennus

Kännä imurin sailiö (A9) ilman kanta ympäri tasaisella ja tukevalla alustalla. Aseta käntyvien pyörien navat (A8a) niille tarkoitettuihin aukkoihin ja paina pohjaan asti, jotta pyörät kiinnittyvat oikeaan asentoon.

Aseta aksemi (A13) oikeaan asentoon käntämällä sitä, kunnes keskitysreiät osuvat keskitystappeihin. Aseta pussissa (B17) olevat pysayttimet asianmukaisesti paikoilleen ja kiinnitä ne ruuveilla. Aseta pyörä (A8b) ja aluslaatta ja kiinnitä kokonaisius sukalla. Varmista, etta työnnät sokan syvälle ja avaa se, niin että se on tãysin akelin poikkipintaa vasten. Aseta pyörän suojus paikalleen ja suorita samat toimenpiteet toiselle pyörälle (A8b).

Asenna metallikahva (A4b) kuvan mukaan.

Katso kuva 3.

6.3 Varusteiden asennus

Aseta letku (B3) imu- (A2) tai puhallusliitantaan (A3) käytötavasta riippuen.

Katso kuva 4.

Asenna tāmān jälkeen loput varusteet, joita tarvitaan suoritettavaan puhistukseen. Käytä putkia (B5) ja harjoja (B6/B14-B7-B8-B9) puhistustyypin ja puhistettavan pinnan mukaan. Harjat (B6/B14-B7-B8-B9-B13) voidaan asentaa suoraan letkuun (B3).

Katso kuva 5.

6.4 Sähköktkentä

Huomio - vaara!

Tarkista, etta verkojannite ja -taajuus vastaavat konekilvessä annettuja arvoja (V/Hz). Katso kuva 6.

6.4.1 Jatkojohtoen kaytto

Käytä IPX4-suoja-steen jatkojohtoja ja pistotulppia.
Jatkojohdon johtimien poikkipinta-alan tulee ollaverrannollinen sen pituuteen; mitä pidempi jatkojohto, sitasuurempi poikkipinta-ala.

6.5 Lisatyokalupistoke (mallista riippuen)

Aseta letku (B3) laitteen imulitantäan. Elleivat ne ole yhteensopivia, käytä sahkötyokalun sovitinta (B4) (mallista riippuen) katkaisemalla ylimäräiset osat.

Anna virtaa sahkötyokalulle käytämällä lisäpistoketta (C1) (Mallit, johin asennetu).

Katso kuva 7.

7 KAYTTO (SIVU 6)

7.1 Ohjauslaitteet

• Käynnistyskatkaisin (A1).Katso kuva 8.

Aseta käynnistyskatkaisin asentoon (ON/I).

Jos kaynnistyskatkaisimessa on merkkivalo, sen tulee syttya.

Aseta käynistyskatkaisin asentoon (OFF/0) pysayttäksesi laitteen.

Jos kaynnistyskatkaisimessa on merkkivalo, sen tuee sammua.

Huomio - vaara!

Laitteen on kayton aikana oltava tasaisella ja tukevalla tasolla ohjeiden mukaisessa asennossa. Katso kuva 8.

7.2 Käynistys

7.2.1 Kuivaimurointi. Katso kuva 9.

Työskentele ainoastaan suodattimet (B1 - B11) kuivina! Varmista ennen suodattimien käytöä, etteivätne ole vauroituneet. Vaihda ne tarvittaessa. Kun imuroit kuivaa likaa, säädā lattiaharja asianmukaisesti ja liita tarvittavat varusteet (käytä harja B13/B14).

Kun imuroit kuivaa likaa, voit tarvittaessa kayttäi lisaksi myos suodatinpussia, joka voi olla paperinen (B11) tai kankainen (B10) (lisavaruste).

Suodatinpussia koskevat ohejt

Suodatinpussin tayttotaso rippuu imuroitavasta liasta.

• Jos imuroit hienoa polyä, hiekkaa tms., vaihda suodatinpussi usein.

Kulunut suodatinpussi voi rajähtä, joten se tulee vaihtaa ajoissa!

Huomio - vaara!

Imuroi tuhka jähtyneenä.

7.2.2 Nesteiden imurointi. Katso kuva 10.

Huomio - vaara!

Jos havaitset vahtoa tai nestettä valuu sailiösta, sammuta laite valittomasti tai irrota pistotulppa pistorasiasta! Alä kayta suodatinpussia (paperista tai kankaista)!

Huomio

Jos sailiö taytyy, uimuri sulkee imauukon ja laite toimii suuremmalla nopeudella. Sammuta laite valittomästi ja tyhjenna sailiö.

Kun imuroit kosteaa tai marka likaa, saada lattiaharja asianmukaisesti ja liita tarvittavat varusteet (kayta harja B6/B14).

7.2.3 Tyoskentely sahkotyokaluilla. Katso kuva 11.

Katso kokoonpanojarjestys kuvasta 11.

Käynistä laite (vasemmalla oleva kännettävakatkaisin asentoon tai 2-asentoinen katkaisin asentoon II) ja aloita työskently.

Varoitus: Imuturiini käynnistyy 0,5 sekunnin viiveellä sahkötyokalun käynnistymisesta.

Kun sähkötyokalu sammutetaan, imutubiini jatkaa toimintaansa noin 6 sekuntia mahdolistaakseen jaämälian imurooinin imulekusta.

7.2.4 Puhallustoiminto. Katso kuva 12.

Vaikeasti saavutettavien tai imurointiin sopimattomien kohtien puhistus (esim. lehdet sorapinnalta).

Aseta imuleku asianmukaiseen liittimeen. Puhallustoiminto otetaan käytöön.

Jotta puhallustoiminto on tehokkaampi, kāytā rakosoutinta B8.

7.3 Toiminnan keskeytys (tauko)

Sammuta laite. Katso kuva 8.

Kiinitta lattiaharja pysakointiasentoon.

7.4 Työn Ioputtua

Sammuta laite. Katso kuva 8.

Irrota pistolulppa.

7.5 Tyhjennä sailiö.

Kuiva lika ja poly: irrota laitteen kansi ja tyhjennä saliio. Katso kuva 13. Nesteet: kayta mallista riippuen tyhjennystulppaa (katso kuva 14) tai toimi kuten edellä.

8 HUOLTO (SIVU 231)

Huomio - vaara!

Kaikki asennus- ja kokoonpanotoimenpiteet tulee suorittaa laitteen virta katkaistuna.

Katso kokoonpanojarjestys sivulta 231.

Sammuta laite ja irrota pistotulppa pistorasiasta ennen puhdistus- ja huoltototita. Ainoastaan valtuutettu huoltopalvelu saa tehdä korjauksia ja huoltaa sahköjarestelmia.

Huomio - vaara!

Alä käytä hankaavia tai lasille tai yleiskäytöön tarkoitettuja puhdistusaineita! Alä koskaan upota moottorilla (A10) varustetua kanta veteen. Puhdista laite ja muovivarusteet tavallisella, synteittiselle materiaalille tarkoitetulla puhdistusaineella. Huuhtele saillio ja varusteet tarvittaessa vedellä ja kuivaa ennen seuravaa käytöä.

8.1 Patruunasuodattimen (B2) puhdistus. Katso kuva 15.

Avaamuri sulkimista (A6).Kannna moottorilla varustetu kansi A10) ympari ja irrota patruanasuodatin B2).

Huuhtele huolellisesti juoksevan veden alla ja anna kuivua.

Asenna takaisin kuivuneena.

8.2 Paperisen suodatinpussin (B11) vaihto. Katso kuva 17.

Avaa imuri sulkimista (A6). Irrota taysi suodatinpussi (B11), heita se pois ja asenna tilalle uusi.

8.3 Kankaisen suodatinpussin (B10) (lisävaruste) puhdistus. Katso kuva 16.

Avaa imuri sulkimista (A6). Irrota suodatinpussi (B10). Tyhjenna suodatinpussi, huuhtele huolellisesti juoksevalla vedellä ja anna kuivua. Asenna takaisin kuvuneena.

9 SÄLYTYS (SIVU 231)

Huomio - vaara!

Kaikki asennus- ja kokoonpanotoimeneet tulee suorittaa laitteen virtakatkaistuna.

Kun tyot on tehty ja laite puhdistetu, sailyta se ja varusteet kuten kuvassa 18.

Sälytä laite kuivassa paikassa.

10 VIANETSINTÄ

Vika Mahdollinen syr	Korjaus
Laite ei käynnisty.	Sähkövirta puuttuu.	Tarkista, että pistotulppa on kunnolla pistorasiassa ja että sihen tulee virtaa (*).
	Sähkö- ja elektronisen piirin häräöt Ota yhteyttä huoltopalveluun.
Laite ei ime tai imee heikosti.	Varusteet sukossa Tarkista ja puhdista jatkosuuttimet tai putket.
	Likaiset suodattimet Puhdista suodattimet.
	Pussit tãnnä Tyhjennä / vaihda pussit.
	Sãllö tãnnä Tyhjennä sãllö.
Sähkötyökalu ei käynnisty (jos mallissa on työkalupistoke).	Sähkötyökalun pistotulppa on kytketty virheellisesti imurin pistorasiaan.	Kytke pistotulppa oikein.
	Katkaisin on sammutettu tai asennossa I. Aseta katkaisin työkaluaasentoon II.
Polyä tulee ulos.	Suodatinta ei ole asennettu. Asenna suodatin.
	Suodatin on vauroitunut. Vaihda kãytety suodatin uuteen.
	Letku tai sen liitososat ovat vauroituneet. Vaihda vauroituneet osat.
Laite haisee epämiellytävältoiminnan aikana.	Likaiset suodattimet/pussit	Vaihda suodattimet/pussit.

(*) Jos moottori sommu toiminnan aikana eikä kaynnisty uudelleen, ota yhteytt haultopalveluun.

CE-vaatimustemmukaisuusvakuutus

Me Annovi Reverberi S.p.A. -rityksestà, Modena, Italia, vakuutamme etta seuraava(t) Stanley-laite(teet):

Laitteen nimike: Poly- ja nestimuri

Mallinro:

SXVC20PE

SXVC20PTE

SXVC20XTE

SXVC25PTDE

SXVC30XTDE

SXVC35PTDE

SXVC50XTDE

Tehonkulutus:

1.2 kW

1.2 kW

1.4 kW

1.2 kW

1.6 kW

1.6 kW

1.6 kW

on(ovat) seuraavien direktiivien mukainen(mukaisia):

2014/35/EU, 2014/30/EU, 2011/65/EU, 2009/125/EY, 2012/19/EU.

ja valmistetu seuraavien standardien tai standardoitujen asiakirjojen mukaan:

EN 60335-1; EN 60335-2-2; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 62233; EN 50581; Reg.1275/2008.

Sen henkilön nimi ja osoite, joka on valtuutettu kokoamaan tekisen eritelman: Stefano Reverberi / AR Toimitusjohtaja

Via M.L. King 3 - 41122 Modena, Italia

Pvm:31.10.2017

MODENA (I)

Stefano Reverberi

TAKUU

Takuun voimassaoloaika märataan tuotteen myntyimaassa voimassa olevissa märäyksissä (ellei valmistaja toisin ilmoita).

Valmistajan takuu kattaa materiaali- ja valmistusviat ja vaatimuksista poikkeavuuden takuun voimassaoloaikana. Sihen sisaltyy vialisten osien vaihto ja kohtuullisesti kuluneiden tuotteiden korjaus tai vaihto.

Takuu ei mata normalisti kuluvia osia (suodattimet, pussit, varusteet kuten putket, letku, harat, pyorat jne.).

Takuu ei kata vikoja, jotka johtuvat seuraavista syistä:

• virheellinen tai kielletty käytö, laiminlyonti
• vuokraus tai ammattikäytö, jos tuote on tarkoitetu kotitalouskäyttoën
• oppaassa annettujen huoltomäräysten noudattamatta jättäminen
• valtuuttamattomien henkilöden tai huoltopalvelujen suorittamat korjaukset
• ei-alkuperäisten varaosien tai varusteiden käytö
• kuljetuksen tai ylimaaaristen esineiden/aineiden aiheuttamat vauriot, onnettomuus
• varastointi liittyvat ongelmat.

Takuun voimaan saattamiseksi tulee esittaa ostodistus.

Tekniset tiedot	Mittayksikkö	SXVC20PE S	XVC20PTE SXVC	20XTE SXVC25	TDE SXVC30X	DE SXVC35PTDE	SXVC50XTDE
Jännite	V/Hz	220-240 V ~ 50/60 Hz	220-240 V ~ 50/60 Hz	220-240 V ~ 50/60 Hz	220-240 V ~ 50/60 Hz	220-240 V ~ 50/60 Hz	220-240 V ~ 50/60 Hz	220-240 V ~ 50/160 Hz
Teho	kW	1,2 1,2 1,4	1,2 1,6 1,6 1,6
Keräyssäillöm säillö	L	20 20	20	25 30	35 50
Maksimi-imupaine	kPa	17 17	18	17 19	20 20
Maksimialipaine	mbar	170	170	180	170	190	200	200
lmetty maksimi-ilma	L/s	28	28	33	28	36,5	39	41
Moottorien märärä	-	11	1	1		1	1	1
varusteiden Ø	mm	35 35	35	35 35	35 40
Sähköjohto	m	5	5	5	5	5	5	5
Suoka-aste	-
Moottorin eristys	Luokka	F	F	F	F	F	F	F
Moottorin sujaus	-	IPX4	IPX4	IPX4	IPX4	IPX4	IPX4	IPX4
Nettopaino	kg	7,9 8,4 9,2	7,9 9,6	11,5	14,9
Bruttopaino	kg	9,4 9,9	11,4	9,3		12,5	14,3	18,75

Pidätämme oikeudens teknisin muutoksiin!
