BRUKSANVISNING AC310H MAKITA

Rodede og marke omrâder inviterer til ulykker.

5. Inspicer alle luftrar og samlinger for lækager og

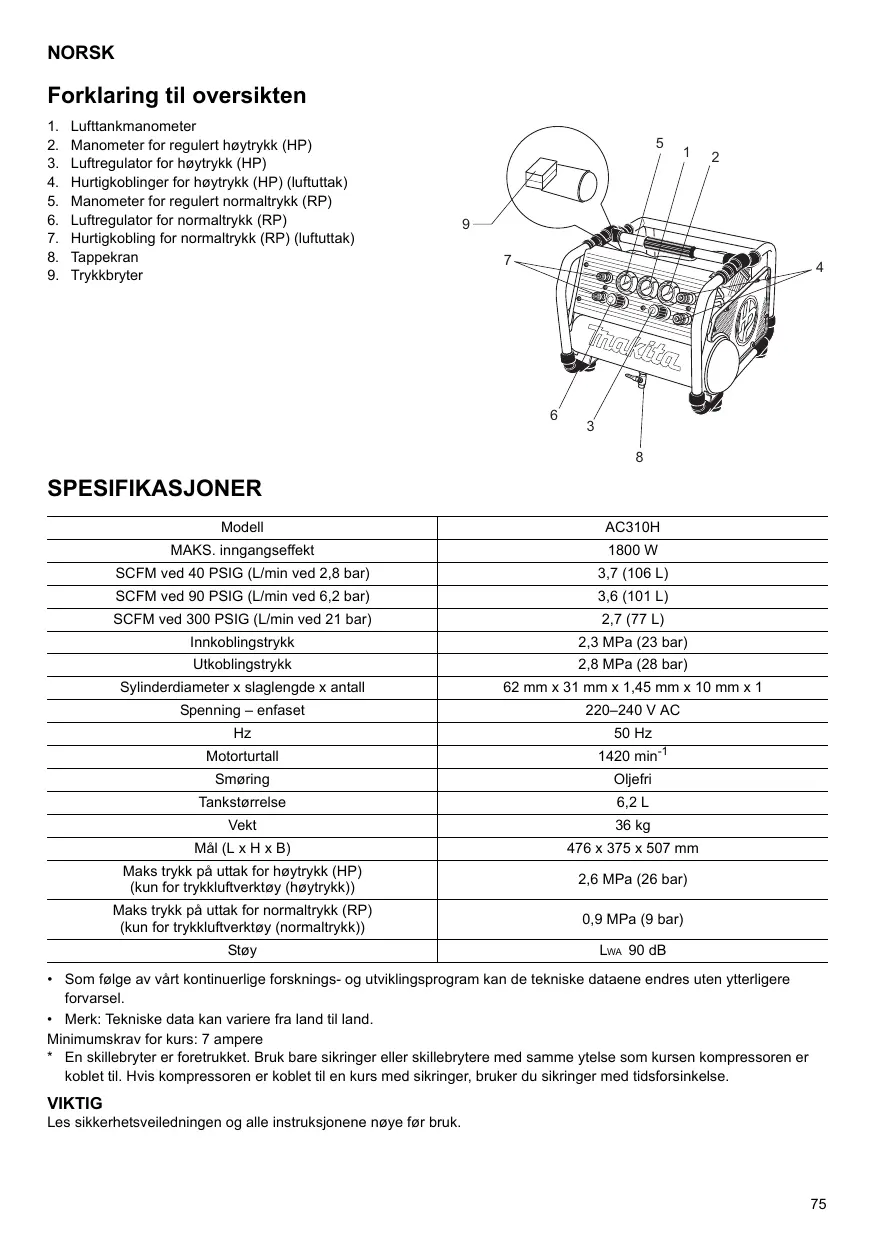

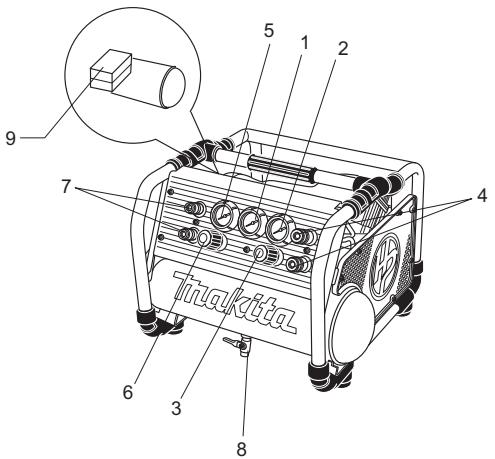

NORSK Forklaring til oversikten Lufitankmanometer Manometer for regulert hoytrykk (HP) Luftregulator for haytrykk (HP) Hurtigkoblinger for haytrykk (HP) (luftuttak) Manometer for regulert normaltrykk (RP) Luftregulator for normaltrykk (RP) Hurtigkobling for normaltrykk (RP) (luftuttak) Tappekran . Trykkbryter pLoNpnswn SPESIFIKASJONER Modell AC310H MAKS. inngangseffekt 1800 W SCFM ved 40 PSIG (L/min ved 2,8 bar) 3,7 (106L) SCFM ved 90 PSIG (L/min ved 6,2 bar) 3,6(101L) SCFM ved 300 PSIG (Limin ved 21 bar) 27(77L) Innkoblingstrykk 2,3 MPa (23 bar) Utkoblingstrykk 2,8 MPa (28 bar) Sylinderdiameter x slaglengde x antall 62 mm x 31 mm x 1,45 mm x 10 mm x 1 Spenning — enfaset 220-240 V AC Hz 50 Hz Motorturtall 1420 min? Smaring Oferr Tankstorrelse 621 Vekt 36 kg Mal (LxHxB) 476 x 375 x 507 mm Maks trykk pà uttak for hoytrykk (HP) kun for trykklufiverktay (haytrykk)) 2,6 MPa (26 bar) Maks trykk pà uttak for normaltrykk (RP) kun for trykklufiverktay (normaltrykk)) 0,9 MPa (9 bar) Stoy Lua 90 dB + Som falge av värt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel. + Merk: Tekniske data kan variere fra land til land Minimumskrav for kurs: 7 ampere *_ En skillebryter er foretrukket. Bruk bare sikringer eller skillebrytere med samme ytelse som kursen kompressoren er koblet til. Hvis kompressoren er koblet til en kurs med sikringer, bruker du sikringer med tidsforsinkelse. VIKTIG Les sikkerhetsveiledningen og alle instruksjonene noye far bruk.

Symboler Nedenfor ser du symbolene som brukes for dette utstyret. Forsikre deg om at du forstär hva de betyr, for du begynner à bruke verktoyet. .. Les bruksanvisningen. Fare for elektrisk stot. Forsiktig: Fer du gjar noe arbeid pà kompressoren, mà den være koblet fra strom. Fare for haye temperaturer. Forsiktig: Enkelte deler pà kompressoren kan bli svært varme. Fare for utilsiktet oppstart. Vær oppmerksom pà at kompressoren kan startes automatisk när strammen gjenopprettes etter stramavbrudd. Bruk vernebriller. Kun for EU-land Kast aldri elektroutstyr i husholdningsavfallet! T'henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, mà elektroutstyr som ikke lenger skal brukes, samles separat og returneres til et miljevennlig gjenvinningsanlegg. 4@ PB k L@ VIKTIGE SIKKERHETSINSTRUKSJONER AADVARSEL

INSTRUKSJONER Q Hvis du ikke falger alle instruksjonene som er oppfart nedenfor, kan det fare til elektriske stat, brann ogleller alvorlige helseskader.

1. Hold arbeidsplassen din ren og godt opplyst.

Rotete og marke omräder innbyr til hell.

Feil bruk av kompressoren kan fore til alvorlig Skade pà deg selv og andre.

HVORDAN FORHINDRE DET

Les og forsté alle instruksjoner og advarsler i denne bruksanvisningen. Gior deg kjent med hvordan du bruker og styrer kompressoren. Pse at det ikke befinner seg personer, dyr og hindringer pà arbeidsomrädet Hold bar unna kompressoren til enhver tid. Ikke bruk produktet hvis du er sliten eller pâvirket av alkohol eller rusmidler. Vær oppmerksom til enhver tid. Aldri omgâ sikkerhetsfunksjonene til dette produktet Ha brannslukkingsapparat tilgjengelig pà arbeidsomrädet 1kke bruk maskinen hvis det mangler deler, eller med AADVARSEL Fare for sprekk i lufttanken deler som er adelagte eller ikke godkjente.

Folgende forhold kan fare til svekkelse av tanken, NOE

SOM KAN FORARSAKE AT TANKEN EKSPLODERER

KRAFTIG OG DERMED PAFGRER DEG OG ANDRE ALVORLIG SKADE: Manglende tapping av kondens fra tanken, noe som forärsaker rust og svekkelse av tankveggen Modifisering eller forsak pâ reparasjon av tanken Ikke godkjent modifisering av trykkbryteren, sikkerhetsventilen eller andre deler som styrer tanktrykket

+_ Folg anbefalingene fra utstyrsprodusentene, og overskrid aldri maks tillatt trykkapasitet for tikoblingsutstyr. Bruk aldri kompressoren til à bläse opp gjenstander med lavt trykk som for eksempel leker, og tilbehar fotballer, basketballer osv.

Hvis du overskrider trykkapasiteten pà trykklufiverktoy, sproytepistoler, trykkluftdrevent tlbehar, dekk og andre oppbläsbare gjenstander, kan de eksplodere, noe som kan fare til alvorlig skade pà deg selv og andre. Fare for elektrisk stot

Kompressoren gär pà stram. Hvis den ikke brukes riktig, kan den som alt annet elektrisk utstyr forärsake elektrisk stat. Jording: Manglende tilstrekkelig jording av dette produktet kan ke faren for elektrisk stat.

HVORDAN FORHINDRE DET

All elektrisk installasjon eller reparasjon av dette produktet mà utfares av kvalifiserte serviceteknikere ler en godkjent elektriker i samsvar med nasjonale og lokale forskrifter om elektriske anlegg Pâse at kursen som kompressoren er koblet til, har riktig jording, riktig Spenning og tilstrekkelig sikringsbeskyttelse. Bruk aldri Kompressoren utendars när det regner, eller i vâte omgivelser. Bruk aldri kompressoren hvis beskyttelsesskjermer og deksler er adelagte eller fjernet. AADVARSEL Fare for eksplosjon i tilkoblingsutstyr ANADVARSEL A ADVARSEL ki M Fare for eksplosjon eller brann

+ Trykkluften fra kompressoren bar ikke innändes. Lufistremmen kan inneholde karbonmonoksider eller andre gasser, eller partikler fra tanken eller andre deler. Stoffer som sprayes, for eksempel maling, lasemidler, malingsfjernere, insektmidler, ugressmidler osv., inneholder farlige gasser og gifter. Innänding av trykkluf eller gasser fra sprayede stoffer kan fare til alvorlige skade.

HVORDAN FORHINDRE DET

Pust aldri inn luft fra kompressoren, verken direkte eller via pusteutstyr koblet til kompressoren. Arbeid i omgivelser med god tverrventilasjon: Les og falg naye sikkerhetsinstruksjonene pà etiketten eller HMS-databladet for stoffet du sprayer. Bruk en godkjent gassmaske som er beregnet pà arbeidet du skal utfare. AADVARSEL Stoyfare 6) Fare ved trykkluft > D.)

Trykkluftstremmen kan forärsake skader pà mykt vev og kan blâse smuss, fliser, lase partikler og smä gjenstander med stor hastighet, noe som kan fare til Skade pà eiendom og personer.

HVORDAN FORHINDRE DET

Bruk alltid godkjente verebriller med sidebeskyttelse när du bruker eller vedlikeholder kompressoren. Rett aldri dysen eller sprayredskapet mot deg selv, andre personer eller dyr. Skru alltid av kompressoren og tam trykket i lufislangen far du skal utfare vedlikehold, koble til verktay eller tilbehor. AADVARSEL Fare ved bevegelige deler

+ Skru alltid av kompressoren og tam trykket i tanken og tilkoblingsutstyr far du skal utfore vediikehold eller reparasjon. + Bruk aldri kompressoren hvis beskyttelsesskjermer og deksler er adelagte eller fjernet.

Hold hr, klær og hansker unna bevegelige deler. Lase Klær, smykker eller langt här kan sette seg fast i bevegelige deler. Under lufteventilene kan det være bevegelige deler og bor ogsà unngäs. AADVARSEL Fare for brannskader A\ADVARSEL 1kke bruk den bærbare kompressoren med derene eller rommene äpne! A\ADVARSEL 1kke äpne kranen for luftslangen er festet!

Bergring av varme deler som for eksempel kompressorblokken eller uttaksslanger kan fare ti alvorlig brannskade pà huden

ARBEIDSSYKLUS Alle kompressorer fra Makita anbefales à brukes med en arbeidssyklus som ikke overstiger 50 prosent. Det vil si at hvis en kompressor pumper luft i mer enn 50 prosent av en time, regnes det som feil bruk fordi kompressoren er underdimensjonert for ytelsen som kreves. GENERELL INFORMASJON Kompressoren er utstyrt med en oljefri pumpe som er laget for holdbarhet og null vedlikehold Kompressoren kan brukes for riktig dimensjonerte spikerpistoler og stifemaskiner. Det folger med en trykkregulator for disse bruksomrädene. A\ADVARSEL: Bruk aldri kompressoren til annet enn à drive riktig dimensjonerte trykkluftsdrevne spikerpistoler og stifemaskiner. Annen bruk av kompressoren kan fare til skade pà eiendom og personer. Der det egner seg, bar du bruke separate luftomformere som bâde regulerer luft og/eller fjerner fukt og smuss.

1. Les gjennom avsnittene Vedlikehold og

Bruksinstruksjoner, og utfar vediikehold etter behov. Husk à tappe vannet fra lufttanken:

Se tabellen under for minstekrav for skjateledninger: Totallengde pâ ledningen i meter Ampereomräde (220-240 V) 10m 15m 20m 30m 50 m 60m 25 fot 50 fot 75 fot 100 fot 150 fot 200 fot 0-5A 1,5mm? | 15mm? | 1,5mm2 | 2,5 mm 4 mm? 4 mm? 5,1-8 À 15mm2 | 15mm2 | 2,5mm? 4 mm? 4 mm? 4 mm2 8-12A 2,5 mm? | 2,5 mm? 4 mm Ikke anbefalt Rer 3. Sett trykkbryteren til PA/AUTO (ON/AUTO), og la Plast- eller PVC-rr er ikke beregnet for bruk med trykkluft. Uansett hva som er oppgitt som trykkapasitet, kan plastrar sprekke pà grunn av lufttrykket. Bruk bare metallrar til luftfordelingsledninger. Hvis det er behov for en rarledning, bruker du et rar som har samme starrelse som eller er starre enn uttaket pà lufitanken. Rar som er for smà, vil hindre luftstremmen. Hvis rarene er mer enn 30 meter, bruker du en starrelse over. Legg rar som skal gà under bakken, under frostdybden, og unngä lommer der kondens kan samles og fryse. Prav rarene med trykk for rarene dekkes til, for à kontrollere at alle rarforbindelsene er tette. gsinstruksjoner ANADVARSEL: Fare for elektrisk stat! Ved kortslutning reduserer jording faren for stat ved at stremmen kan ledes bort. Denne kompressoren mà jordes skikkelig Jor Kompressoren er utstyrt med en jordet ledning med et egnet jordet stapsel. Stapselet mà kobles til en kontakt som er montert og jordet i samsvar med alle lokale bestemmelser og forskrifter. Kontakten mà ha samme utforming som stapselet. IKKE BRUK ADAPTER. Kontroller stapselet og ledningen far hver bruk. Ikke bruk kompressoren his det er tegn til skade. FARE: Feil jording kan fore til elektrisk stat. Ikke modifiser stopselet som falger med. Hvis det ikke passer i kontakten, mà riktig kontakt monteres av en kvalifisert elektriker. BRUKSINSTRUKSJONER Daglig sjekkliste for oppstart

kontrollere at trykkbryteren er satt til AV (OFF), og at luftregulatoren eller lukkeventilen er stengt.

2. Koble til slangen og tilbehor. Hvis du bruker for hoyt

trykk, er det fare for at utstyret kan sprekke. Undersok hva produsenten har oppgitt som maks trykkapasitet for trykklufiverktayene og tilbehgret. Regulatoruttakstrykket mà aldri overstige maks trykkapasitet.

tanktrykket bygge seg opp. Motoren stanser när tanktrykket nâr utkoblingstrykket.

6. Sett trykkbryteren til AV (OFF).

7. Tem tanktrykket til null ved hjelp av trykkluftverktayet

eller tilbehor. Fjern trykkluftverkteyet eller tilbehoret. Tapp vann fra lufttanken ved à âpne tappekranen pà undersiden av tanken. DET VIL DANNES KONDENS |

LUFTTANKEN. HVIS TANKEN IKKE TAPPES, VIL

10. Etter at vannet er tappet, stenger du tappekranen

Kompressoren kan nà lagres. A ADVARSE! Tapp lufttanken skikkelig. Feil tapping av lufttanken kan fore til korrosjon og mulighet for at tanken sprekker. Hvis tanken sprekker, kan det fore til skade pä personer og eiendom. Tillegginstruksjonen i den opprinnelige advarselen gjentar bare det som er nevnt i punkt 9 over. Dessuten angir den ikke at kompressoren mà slâs av.

VEDLIKEHOLD AADVARSEL: Bruk aldri kompressoren hvis den ikke fungerer som den skal. Hvis det virker som om kompressoren fungerer unormailt, lager uvanlige lyder eller vibrasjoner, mà du avslutte bruken umiddelbart og sende den til reparasjon hos et Makita-godkjent servicesenter. A\ADVARSEL: Bruk bare originale Makita-reservedeler. Bruk av reservedeler som ikke er produsert av Makita, kan gjore garantien ugyldig og fere til feil og skader. Originale Makita-deler er tilgjengelig fra godkjente forhandlere. A\ADVARSEL:

Kkompressoren brukes under. Tilpasningene vil være avhengige av hvor lenge kompressoren brukes, og arbeidsmiljaet. Kompressorer som brukes under svært skine og/eller raffe forhold, krever hyppigere vedlikehold.

fuktighetsutskillere eller omformere.

2. Kontroller om det finnes uvanlige lyder og/eller

5. Kontroller luftslanger og rardeler om det finnes

Hvis maskinen transporteres og laftes pâ feil mâte, vil den bli skadet. Deglig vedlikehold For hver gangs bruk: A Forviss deg om at alle muttere og skruer er stramme. 8 Kontroller med tanke pà uvanlig stay eller vibrasjon.

2. Etter hver gangs bruk:

Ventiler ut all luften i lufttanken. Apne tappekranen pà bunnen av lufttanken for à tappe kondensvannet ut av tanken.

A Kontroller om sikkerhetsventilen virker som den Skal. B. Kontroller lufibryteren. Merketrykket er 2,8 Mpa. C_ Rengjr luffilteret.
