GEBRUIKSAANWIJZING LAVE VITRES WV50 PLUS KARCHER

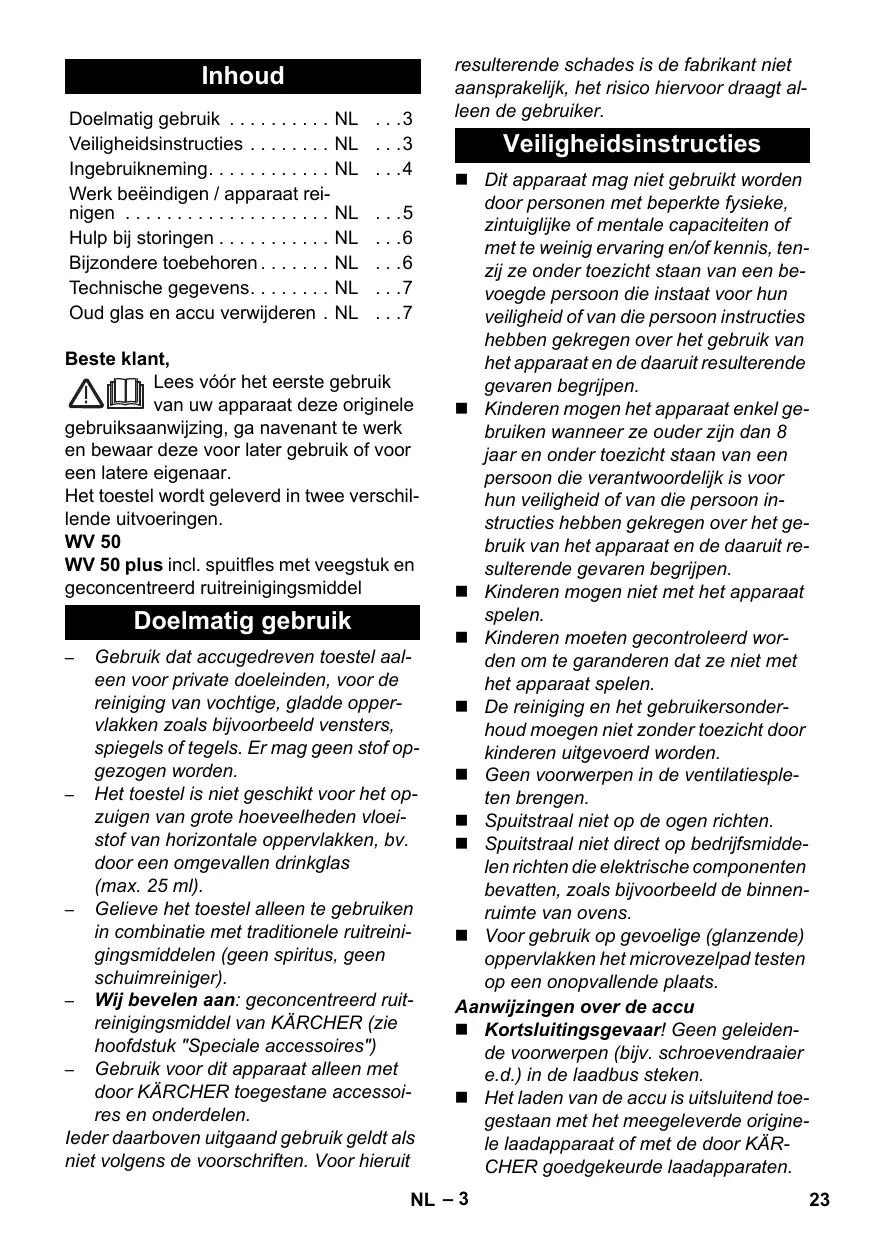

Veiligheidsinstructies NL 3

Ingebruikneming. NL 4

Werk beeindigen / apparatus rei-nigen NL .5

Hulp bij storingen. NL 6

Bijzondere toebehoren. NL .6

Technische gegevens. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Oud glas en accu verwijdersen. NL 7

Besteklant,

Lees vór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar.

Het toestel worden geleverd in twee verschil-lendeuitvoeringen.

WV 50

WV 50 plus incl. spuifles met veegstuk en geconcentreerd ruitreinigingsmiddel

Doelmatig gebruik

• Gebruik dat accugedreven toestel aaleen voor private doeleinden, voor dereiniging van vochtige, gladde oppervlakken zoals bijvoorbeeld vensters, spiegels of tegels. Er mag geen stof opgezogen worden.
• Het toestel is nicht geschikt voor het opzuiigen van groe hoeveelheden vloeistof van horizontale oppervlakken, bv. door een omgevallen drinkglas (max. 25 ml).
• Gelieve het toestel alleen te gebruiken in combinatie met tradionele ruitreinigingsmiddelen (geen spiritus, geen schuimreiniger).
• Wij bevelen aan: geconcentreerd ruitreinigingsmiddel van KÄRCHER (zie hoofdstuk "Speciale accessoires")
• Gebruik voor dit apparaat alleen met door KÄRCHER toegestane accessoires en onderdelen.

leder daarboven uitgaand gebruik geldt als nicht volgens de voorschriften. Voor hieruit

resulterende schades is de fabrikant nicht aansprakelijk, het risico hiervoord draagt al-leen de gebruiker.

Veiligheidsinstructies

• Dit apparaat mag nicht gebruikt worden door Personen met beperkte fysieke, zintuiglijke of mentale capacitieren of met te weinig ervaring en/of kennis, tenzij ze onder toezicht staan van een bevoegde persoon die instaat voor hun verilgheid of van die persoon instructies hebben gekreten over het gebruik van het apparaat en de waaruit resulterende bevaren begrijpen.
  ■ Kinderen mogen het apparaat enkel gebruiken wanneser ze ouder+zijn dan 8aar en onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van die persoon instructies hebben gekregen over het gebruik van het apparaat en de waaruitresulterende bevaren begrijpen.
  ■ Kinderen mogen nicht met het apparaat spelen.
  Kinderen要去en gecontrolerdd worden om te garanderen dat ze Niet met het apparaat spelen.
  De reiniging en het gebruikersonderhoud moegen nicht zonder toezicht door kinderen uitgevoerd worden.
• Geen voorwerpen in de ventilatiespleten brengen.
  Spuitstraal Niet op de ogen richten.
  Spuitstraal Niet direct op bedrijsmiddenrichten die elektrische componenten bevatten, zoals bijvoorbeeld de binnenruimte van ovens.
  Voor gebruik op gevoelige (glanzende) oppervlakken het microvezelpad testen op een onopvallende plaats.

Aanwijzingen over de accu

Kortsluitingsgevaar! Geen geleiden de voorwerpen (bijv. schroevendraier e.d.) in de laadbus steken.
Het laden van de accu is uitsluitend toe-gestaan met het meegeleverde origine-le laadapparaat of met de door KAR-CHER goedgekeurde laadapparaten.

Instructies over het laadapparaat

Laadapparaat met laadkabel bij zichtbare beschadiging onmiddelijk verrangen door een origineel onderdeel.
Oplaadapparaat alleen in droge ruimten gebruiken en opslaan, omgevingstemperatuur 5 - 40^
De stekker nooit met natte handen aanraken.

Instructies betreffende het transport

De accu is overeenkomstig de relevante voorschriften voor internationaal transport gecontroleerd en mag getransporteerd / verstuurd worden.

Zorg voor het milieu

Het verpakkingsmaterial is herbruikbaar. Deponeer het verpakkingsmaal Niet bij het huishoudelijk afval, maar het aan voor hergebruik.

Oude apparaten bevatten waardevolle, voor recycling geschikte materiai-len en stoffen, die Niet in het milieu te

recht mooten komen. Het apparaat en de accu mootenkaarom Niet met het huisvuil afgevoerd worden. De afvoer kan gratis via deplaatselijk beschikbare teruggave- en inzamelsystemen gebeuren.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

Symbolen in de gebruiksaanwijzing

Gevaar

Voor een onmiddelijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamerlijke letsels.

Waarschuwing

Voor een möglichs gevaarlijke situatie die zou kuren leiden tot ernstige en zichs dodelijkke lichamelijkeLetsels.

Voorzichtig

Voor een möglichs gevaarlijke situatie die kan leiden tot lichte lichamelijkke letsels of materièle schade.

Ingebruikneming

Beschrijving apparatus

Controleer bij het uitpakken de inhoud van de verpakking op ontbrekende toebehoren, of beschadigingen. Neem bij transportschades contact op met uw leverancier.

Afbeeldingen: zie pagina 2

Afbeelding 1

WV 50

1 Laadapparaat met laadkabel
2 Basiseenheid
3 Laadbus
4 Ladings-/bedrijfsindicatie
5 Voet
6 Handgreep
7 Schakelaar van het apparaat (AAN / UIT)
8 Vuilwaterreservoir,uitneembaar
9 Vergrendeling vuilwaterreservoir
10 Afscheider
11 Ontgrendeling, aftscheider
12 Opzetsuk met aftreklippen
13 Ontgrendeling, zuigmond

WV 50 plus *

14 Spuittfles
15 Spuithendel
16 Veegstuk
17 Fixeerring voor wisseropzetstuk
18 Microvezelpad
19 Gecentreerd ruitreinigingsmiddel

*afhankelijk van de uitvoering

Apparaat monteren

Afbeelding 2

Zuigmond op aft Scheider steken, tot\ deze hoorbaar inklunkt.

Spuitfles en veegstuk monteren en vullen met reinigingsmiddel*

*afhankelijk van de uitvoering

Instructie: Gelieve in acht te nemen dat de transportbeveiligbing bij de eerste bediening van de spuitkop loskomt.

Veegstuk monteren

Afbeelding 3

Spuitkop van de spuiftles draaien.
Veegstuk op spuitkop plaatsen.

Veegstuk en spuitkop met bevestigingsring borgen.
Afbeelding 4
Pad op veegstuk spannen en met klittenband vastzetten.

Spuitfles vullen

Afbeelding 5

Meegeleverd concentraat (1× 20ml) in spuftfles vullen en fles met zuiver water langzaam vullen (geeft 250~ml reini-gingsmiddeloplossing).
Fles afsluiten.

Accu opladen

Afbeelding 6

Het oplaadapparaat in een geschikt stopcontact steken.
Stekker van de laadkabel aan de achterkant van het toestel insteken.

Instructie: Tijdens het opladen knippert de ladings- / bedrijfsindicatie. Wanner de accu volledig geladen is, brandt het continu.

Beginnen met het werk

Reiniging met spuiftles en veegstuk*

*afhankelijk van de uitvoering

Afbeelding 7

Om het reinigingsmiddel aan te brengen de spuithendel van de fles indrukken en het oppervlak gelijkmatig inspuiten, verrolgens het vuil met het veegstuk losmakers.

Instructie: Pad indien nodig onder stromend water uitwassen!

Afbeelding 8

Apparaat inschakelen, ladings- / bedrijfsindicatie brandt continu.

Belangrijk: Verzeker u voor het gebruik er van dat de aftreklippen vrij van vuil+zijn.

Voor het opzuigen van de reinigingsvloeiestof het apparaat van boven maar beneden trekken.

Instructie: Moeilijk bereikbare oppervlakken können zowel dwars als omgekeerd schoonbezogen worden (beperkte hoeveeelheid).

Instructies:

Bij zwakke accu begint de oplaad- / bedrijfsaanduiding langzaam te knipperen en het apparaat schakelt na een bepaalde tijduit. In dit geval de accu opladen.

Terwijl de spreoceifles in actie is, kan het apparaat uitgeschakeld worden. Daarmee wordt de bedrijfstijd per acculading duide- lijk verhoogd.

Reiniging zonder spuiftles

Reinigingsmiddel volgens de indications van de fabrikant zoals gebruikelijk aanbrengen en vuil oplossen.
Verder net zo te werk gaan als bij "Rei-nigen met spuifles en wisopzetstuk", Afbeelding 8.

Werk onderbreken

Afbeelding 9
Apparaat uitschakelen en op voetplaatsen (parkeerstand).

Reservoir tijdens het werk leegmaken

Wonneer het max. vulniveau (markering) van het vuilwaterreservoir bereikt is, het reservoir leegmaken a.u.b.

Afbeelding 9

Apparaat uitschakelen.
Afbeelding 10
Sluiting van het vuilwaterreservoir trekken en het reservoir leegmaken.
Sluiting van vuilwatertank sluiten.

Werk beëindigen / apparaat reinigen

Afbeelding 9
Apparaat uitschakelen.
Afbeelding 11
Eerst zuigmond ontgrendelen en van aftscheider afnemen, dan de aftscheider ontgrendelen en ook afnemen.
Afscheider en zuigmond onder stromend water reinigen (niet geschikt voor de afwasmachine).

Afbeelding 12

Let op: Basistoestel bevat elektrische componenten die nicht onder stromend water gereinigd@mogen worden!

Vuilwaterreservoir wegemen, sluiting draaien en eruit trekken.
Reservoir leegmaken en met water uitspoelen. Reservoireer sluiten.
Wisserbekleding van spreifles afnemen en onder stromend water uitwassen. Wisserbekleding kan ook in de wasmachine tot 60 gewassen worden (zonder gebruik van wasverzachter).
Gereinigd toestel voor de montage la-ten drogen.
Accu opladen.

Apparaat opslaan

Toestel staand en in een droge ruimte bewaren.

Hulp bij storingen

Reinigingsmiddel vullen.
Pompmechanisme in spuittles is defect, contact opnemen met de handelaar.

Ladings- / bedrijfsindicatie controlleren:

Geen signalaresp. langzaam knipperend signaal: accu opladen.
Bij snel knipperend signaal: handelaar contacteren.

Strepen bij het reinigen

Aftreklip reinigen
Versreten aftreklip draaien:

Aftreklippen van silicoon zijwaarts waar buiten trekken. Silicoonlip bij de ronding met water of reinigingsmiddel bevochtigen. Silicoonlip omgeeerd weir in de houder schuiven.

Affreklip indien nodig vernieuwen:

Wanner na het keren van de silicoonlip beiden kanten versleten zijn, is een neue silicoonlip nodig. Silicoonlip zoals boven beschreiben verrangen.

Dosering van het reinigingsmiddel controeren.

Water ontsnapt lungs de ventilatiespleten

Vuilwaterreservoir leegmaken (max. 100 ml inhoud).

Bijzondere toebehoren

Geconcentreerd ruitreinigingsmiddel (4 x 20 ml)
Bestelnr.	6.295-302.0
Microvezelpad (2 Stuk)
Bestelnr.	2.633-100.0
Aftreklip, breed (2 stuks)
Bestelnr.	2.633-005.0
Heuptas
Bestelnr.	2.633-006.0

Technische gegevens

Beveiligingsklasse	IP X4
Volume vuilwaterreservoir	100	ml
Bedrijftstijd bij volle accula- ding	20	min
Nominale spanning accu	3,6	V
Nominaal vermogen toe- stel	12	W
Laadtijd bij lege accu	2	h
Uitgangsspanning laadap- paraat	5,5	V
Uitgangsstroom laedappa- raat	600	mA
Geluidsdrukniveau (EN 60704-2-1)	54	dB(A)
Gewicht	0,7	kg
Accutype	Li-lon

Technische veränderingen voorbehouden!

Oud glas en accu verwijdersen

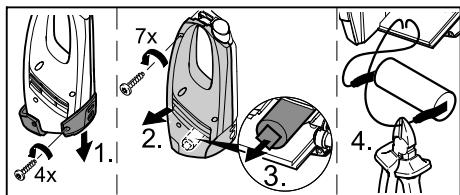

Dit apparaat bevat een ingebouwde accu die voor de verwijdering van het oude apparaat gedemonteerd moet worden.

Demonteer de accu en als afval verwerken

Kortsluitingsgevaar
Geen contacten of leidingen aanraken.
Explosiegevaar
Batterij Niet bloootstellen aan sterke zonnestralen,itte en vuur.
Verwondingsgevaar door kortsluiting, corrosie of door ontsnappen van irriterende dampen
Batterij Niet openen.

Apparaat mag alleen geopend worden voor de verwijdering van de accu.
Haal de accu uit het apparaat en verwerk deze op milieuvriendelijk wijze tot afval (afvalverwerkende instantie of leverancier).
