GEBRUIKSAANWIJZING EasyGrassCut 18V-230 BOSCH

Veiligheidsvoorschriften

Let op! Lees de volgende voorschriften zorgvuldig door. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van het product. Bewaar de gebruiksaanwij

zing om deze later te können raadplegen.

Verklaring van de symbolen op het tuingereedschap

Algemene waarschuwing.

Lees de gebruiks-aanwijzing.

Let op dat personen die in de buurt staan nicht worden verwond door weggeslingerde

voorwerpen.

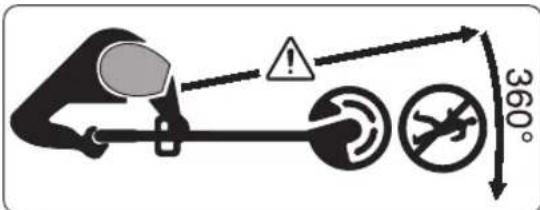

Waarschuwing: Houd een veilige afstand tot het product aan wanner het in werkig is.

Niet van toepassing.

Verwijder de accuuit het tuin- gereedschap voordat u instel- of reinigingswerkzaamheden tuingereedschapuitvoert of dit enige tijd onbeheerd blijft.

Draag een gehoorbescherming en een veiligheidsbril.

Gebruik het product Niet in de regen enaar het Niet in dergen liggen of staan.

Let op dat personen die in de buurt staan Niet worden verwond door weg

geslingerde voorwerpen.

Waarschuwing: Houd een veilige afstand tot het tuingereedschap aan wanner het in werkig is.

Controleer het gedeelte waar u het tuingereedschap wilt gebruiken zorgvuldig op in het

wild levende dieren en huisdieren. In het wild levende dieren en huisdieren könnenijdens het gebruik van de machine gewond raken. Controller het gedeelte waar u de machine wilt gebruiken grondig en verwijder alle stenen, stokken, draden, botten en andere voorwerpen. Let er bij het gebruik van de machine op dat er geen in het wild levende dieren, huisdieren of kleine boomstronken in zich gras verborgenল.

Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen nicht worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Het in de waarschuwingen gebruekte begrip elektrisch gereedschap heeft betrekking op elektrische gereed

schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
Werk met het elektrische gereed-schap Niet in een omgeving metexplosiegevaar waarin zich brandbare vloeistoffen,brandbare gassen of brandbaar stof bevinden.

Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking konnen brengen.

Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru wordt afgeleid, kurz u de controle over het gereed-schap verliezen.

Elektrische veiligheid

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

Voorkom aanraking van het li-chaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw li-chaam geoard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geeraakte kabels vergroten het risico van een elektrische schok.
Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondeningen leiden.
Draag persoonlijke beschemmingsmiddelen. Draag alkijd een veiligheidsbril. Het dragen van persoonlijke beschemmingsmiddelen zoals een stofmasker, slipvaste werksohenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
Voorkom per ongeluk inschaken. ControllerDat het elektrische gereedschapuitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorzieening aansluit, kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels, voordat u het

elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

Voorkom een onevenwichtigige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachte situaties beter onder controle honden.
Draag geschikte kleding. Draag geen loshangende kleding of siera- den. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
Wanner stofafzigings- of stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze+zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.
Ondanks hetfeit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u Niet nonchalant worden en veiligheidsvoorschriften voor het gereedschapGaat negeren. Een onoplettende handeling kan binnen een frac-tie van een seonde ernstig letselveroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiligberinnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact en/of neem de accu (indienuitneembaar) uit het elektrische gereedschap,voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt.Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruike elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er Niet mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zichn gevaarlijk wonneer deze door onervaren Personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen en accessoires.

Controleer of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.

Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zich gemakkelijker te geleiden.
- Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.
Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situ-ties veilig kan worden gezheenteerd en bediend.

Gebruik en onderhoud van accugereedschappen

Verwijder de accu:

• voordat u het gereedschap onbeheerd anschterlaat
• voordatu een verstopping onge-daan maakt
• voordat u werkzaamheden aan het gereedschapuitvoert en voordat u het controleert of reinigt
• controller het gereedschap op beschadigingen als het een hard voorwerp heeft geraakt
• controller onmiddelijk als het gereedschap abrupt begint te trillen

Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Een oplaadappaarat dat voor een bepaald type accu geschikt is, leidt tot brandgevaar wanner het met andere accu's wordt gebruikt.
- Gebruik alleen de waarvoortziene accu's in de gereedschappen. Het gebruik van andere accu's kan tot letsel en brandgevaar leiden.
Voorkom aanraking van de Nietgebruekte accu met paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten+kunnenveroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistofuit de accu lekken. Voorkom con

tact daarmee. Bij onvoorzien contact afspoelen met water. Als de vloeistof in de ogen komt, dient u een arts teraadplegen. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden.

u Gebruik accu of gereedschap nicht, als deutsche beschadigd of veranderd sein. Beschadigde of veranderde accu's kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, exposie of het gevaar van letsel kan ontstaan.
u Stel accu of gereedschap nicht bloot aan vuur of overmatige temperaturen. Bootstelling aan vuur of temperaturen boven 130^ kan een explosie veroorzaken.
u Volg alle aanwijzingen voor het la den en laad de accu of het gereed-schap Niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld.Verkeerd laden of laden bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
u Voer nooit servicewerkzaamheden aan beschadigde accu'suit. Servi

ce van accu's dient uitsluitend te worden uitgevoerd door de fabrikant of erkende servicewerkplaatsen.

Veiligheidsvoorschriften tuingereedschap

Bediening

u De bediener mag het product alleen volgens de bestemming gebruiken. Deplaatselijke omstandigheden要去en in acheit worden genomen. Letijdens de werkzaamheden goed op andere Personen, in het bijzonder op kinderen.
Laat het product nooit gebruiken door kinderen, Personen met beperkte fysieke, zintuiglijke of geestelijkke vermogens of met beperkte ervaring of kennis of door personen die deze voorschriften Niet hebben gelezen. In uw land gelden eventueel voorschriften ten aanzien van de leeftijd van de bediener.
Op kinderen moet toezicht worden gehonden om er zeker van te zijn dat ze Niet met het product spelen.

Gebruik

u Houd het tuingereedschapijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het tuingereedschap wordt met twee handen veiliger geleid.
Wacht tot het tuingereedschap tot stilstand is gekomen voordat u het neerlegt.

• Gebruik het tuingereedschap nooit met een defecte beschemkap of afdekkingen of zonder veiligheidsvoorziening. Let erop dat deze juist gemonteerd is. Gebruik het tuingereedschap nooit onvolledig of met een Niet goedgekeurde wijziging.
• Gebruik het gereedschap nicht als de kabel beschadigd of versleten is.
  Vervang nooit nicht-metalen snij-elementen door metalen snij-elementen.
  Repareer het tuingereedschap nooit zich, tenzij u waarvoord de vereiste kwalificaties bezit.
  Houd Personen en dieren bij het gebruik van het tuingereedschap op een passende afstand. De bediener is verantwoordelijk voor Personen in de werkomgeving.
  Wacht tot de trimkop volledig tot stilstand is gekomen voordat u deze aanraakt. De trimkop draait nog na-dat de motor isuitgeschakeld en kan letsel veroorzaken.
  Werk alleen bij daglicht of goed kunstlicht.
  Werk nicht met de trimmer bij slechte weersomstandigheden, in het bijzonder bij opkomend onweer.
• Gebruikt u de trimmer in nat gras, kan dit het vermogen van de trimmer nadelig beinvloeden.
  Als u het tuingereedschap wilt verroeren, schakelt u het uit en verwijdert u de accu.

Let er tijdens werkzaamheden met de trimmer altijd op dat u stevig staat. Houd uw handen en voeten op een veilige afstand van ronddraaiende delen.
Zorg ervoor dat u tijdens de werkzaamheden in evenwicht blijft om vallen te voorkomen.
Let op dat u Niet over het tuingereed-schap struikelt nadat u het op de grond heeft gelegd.
- Verwijder de accu voordat u de spel verwangt.
Controleer de trimmer regelmatig en zorg voor regelmatig onderhoud.
Draag altijd werkhandsschoenen wonneer u het product reinigt of de trimdraad verrangt.
Voorzichtig vanwege kans op letsel door het mes dat dient voor het snijden van de trimdraad. Breng de trimmer na het inzetten of toevoeren van de trimdraad algijd in de horizontale werkstand voordat u deze inschakelt.

Schakel het tuingereedschap uit en verwijder de accu:

• altijd wanner u het tuingereedschap enige tijd onbeheerd LAST
  -voor het verrangen van de spoel
  -voor het reinigen of wanneer aan de gazontrimmer wordt gewerkt
• voör de demontage van de trimmer

Bewaar het product op een afsluitba- re en droge plaats, buiten bereik van kinderen. Plaats geen voorwerpen op het product.

• Gebruik het tuingereedschap Niet ter ondersteuningijdens het lopen.

Aanwijzingen voor de optimale omgang met de accu

Open de accu Niet. Er bestaat ge-vaar voor kortsluiting.

Beschem de accu gegen hitte, bijv. ook gegen fel zonlicht, vuur, water en vocht.

Bij beschadiging en onjuist gelebruik van de accu+kunnen er dampen vrijkomen. Zorg voor ventilatie en ga bij klachten aan een arts. De dampen+kunnen de luchtwegen irri-teren.
- Gebruik de accu alleen in producten van de fabrikant. Alleen zo wordt de accu gegen gevaarlijke overbelasting beschermd.
Door scherpe voorwerpen zoals spijkers of schroevendraiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu kan daardoor ontbranden, roken, exploderen of oververhitten.
Sluit de accu nicht kort. Er bestaat explosiegevaar.
Reinig de ventilatieopeningen van de accu af en toe met een zachte, schoe en droge kwast.

Veiligheidsvoorschriften voor oplaadapparaten

Lees alle verilgheidsvoorschriften en instructies. Als de verilgheidsvoorschriften en ces nicht worden opgevolgd, kan elektrische schok, brand of hetsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en instructies voor gebruik in de toekomst.

• Gebruik het oplaadapparaat alleen wanner u alle functies volledig kunt inschatten en zonder beperkingen kunt gebruiken of waarvoor bestemde instructies hebent ontvangen.
  Laat het oplaadapparaat nooit gebruiken door kinderen, Personen met beperkte fysieke, zintuiglijke of geestelijkke vermogens of met beperkte ervaring of kennis of door Personen die met deze aanwijzingen Niet vertrouwd zich. In uw land gelden möglichk beperkende voorschriften ten aanzien van de leeftijd van de bediener.
  Houd kinderen in het oog. Zorg ervoor dat kinderen Niet met het oplaadapparaat spelen.
  Laad alleen Bosch Li-lon-accu's op vanaf een capacititeit van 1,5 Ah (vanaf 5 accucellen). De accuspanning要去 bij de acculaadspanning van het oplaadapparaat passen. Laad geen Niet-oplaadbare batterijen op.

Anders bestaat er brand- en explosiegevaar.

Houd het oplaadapparaatuit de buurt van regen en

Vocht. Het binnendringen van water in het oplaadapparaat vergroot het risico van een elektrische schok.

Houd het oplaadapparaat schoon.

Door verruiling bestaat er gevaar voor een elektrische schok.

▶ Controller voör elk gebruik oplaadapparaat, kabel en stekker. Gebruik het oplaadapparaat nicht, als u beschadigingen vaststelt. Open het oplaadapparaat nicht zichen laat het uitsluitend repareren door gekwalificeerd geschoold personeel en alleen met originele verrangingsonderdelen. Beschadigde oplaadapparaten, kabels en stekkers verhogen het risico van een elektrische schok.
- Gebruik het oplaadapparaat Niet op eenlicht ontvlambare ondergrond (bijv. papier, textiel enz.) of in een brandbare omgeving. Vanwege de bij het opladen optredende verwarming van het oplaadapparaat bestaat brandgevaar.
Dek de ventilatiesleuven van het oplaadapparaat Niet af. Het oplaadapparaat kan anders oververhit raken en Niet meer correct functioneren.
Voor een betere elektrische veiligheid worden het gebruik van een aard

lekschakelaar met een max. uitscha-kelstroom van 30mAg geadviseerd. Controller uw aardlekschakelaar al-tijd voor gebruik.

Symbolen

De volgende symbolen zijn van betekenis voor het lezen en begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het product goed en veilig te gebruiken.

Symbol Betekenis
↑	Bewegingsrichting
	Reactierichting
	Draag werkhand Schoenen
	Gewicht
	Inschakelen
	Uitschakelen
√	Toegestane handeling
×	Verboden handeling
CLICK	Hoorbaar geluid
	Toebehoren en verwangingsonderdelen

Gebruik volgens bestemming

Het tuingereedschap is bestemd voor huishoudelijk gebruik, voor het trimmen van gras, onkruid en brandnetels. Het is ontwikkeld voor het trimmen van gras op hellingen en onder obstakels en van gazonranden die Niet hunnen worden bereikt met de gazonmaier. Het tuingereedschap is Niet ontworpen voor gebruik als bosmaier. Het tuingereedschap is Niet bestemd voor commercieel en industrieel gebruik.

Meegeleverd (zie afbeelding B)

Neem het tuingereedschap voorzichtiguit de verpakking. Controller of de volgende delen compleet zich:

Gazontrimmer
- Beschemkap
-Accu
- Oplaadapparaat**
- Gebruiksaanwijzing

94|Nederlandsl

Neem contact op met uw leverancier wonneer er onderdelen ontbreken of beschadigd zich.

**verschilt per land

Afegebeelde componenten (zie afbeelding A)

De componenten zijn genummerd zoals op de afbeeldingen van het gereedschap op de pagina's met afbeeldingen.

(1) Instelbaregreep
(2) Toets gazon trimmen/randen knippen
(3) Inschakelblokkering voor aan/uit-schakelaar
(4) Aan/uit-schakelaar
(5) Accuontgreendelingsknop

(6) Accu
(7) Ontgrendeling greepinstelling.
(8) Beschemkap
(9) Transportvergrendeling
(10) Oplaadapparaat
(11) Spoelafdekking
(12) Spoel
(13) Draadopname
(14) Gat voor draadgeleiding
(15) Knop voor draadtoevoer

a) Niet elk afgebeeld en beschreiben accessoire is standaard bij de levering inbegrenpen. Alle accessoires zich te vinden in ons accesolreprogramma.

Technische gegevens

Productnummer	3 600 HC1 A.. 3 600 HC1 C..
Nominale spanningA)	V 18 18
Onbelast toerentalA)	min-1	8500 8500
Diameter trimdraad mm 1,6 1,6
Snijcirkeldiameter cm 23 26
Capaciteit draadspoel m 4,0 4,0
Instelbare greep ●
Knippen van randen ●
Gewicht volgens EPTA-procedure01:2014A)
- zonder accu kg 1,9 1,9
- met accu kg 2,2 2,2
Serienummer zi typeplaatje op tuingereedschap
Aanbevolen omgevingstemperatuur bijopladen	°C	0 ... +35 0 ... +35
Toegestane omgevingstemperatuur tijdens gebruikB) en bij opslag	°C	-20 ... +50 -20 ... +50
Accutype		PBA 18V...W-1,5 Ah, 2,0 Ah, 2,5 Ah, 4,0 Ah,6,0 Ah
		1,5 Ah, 2,0 Ah, 2,5 Ah, 4,0 Ah,6,0 Ah

A) Afhankelijk van gebruekte accu
B) Beperkt vermogen bij temperaturen < 0^ .

Oplaadapparaat		AL 1810 CV	AL 1820 CV	AL 1830 CV	AL 1880 CV
Productnummer
	EU	2 607 226 385	2 607 225 4..	2 607 225 965	2 607 226 1..
	UK	2 607 226 387	2 607 225 4..	2 607 225 967	2 607 226 1..
Laadstroom	A	1,0	2,0	3,0	8,0
Oplaadtijd (lege accu)
- Accu met 1,5 Ah	min 94	50	33 27

Oplaadapparaat AL 1810 CV AL 1820 CV AL 1830 CV AL 1880 CV

- Accu met 2,0 Ah min 124 65 45 30
- Accu met 2,5 Ah min 154 95 60 36
- Accu met 4,0 Ah min 244 125 95 35
- Accu met 6,0 Ah min 364 150 130 62
Gewicht volgens EPTA-procedure 01:2014	kg 0,17 0,48 0,40 0,60
Isolatieklasse	☐/II /II /II /II

Informatie over geluid en trillingen

3600 HC1A.. 3600 HC1C..

Geluidsemissiewaarden bepaald volgens EN 62841-4-4
Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend:
- Geluidsdrukniveau dB(A)	7274
- Onzekerheid K dB	=2,5=2,5
- Geluidsvermogenniveau dB(A)	8082
- Onzekerheid K dB	=1,0=1,0
Totale trillingswaarden ah (vectorsom van drierichtingen) en onzekerheid K bepaald volgens EN 62841-4-4
- Trillingssemissiewaarde a h m/s2	<2,5<2,5
- Onzekerheid Km/s	=1,5=1,5

Montage en gebruik

Handelingsdool Afbeel-	ding	Pagina
Afebeelde componenten	A	431
Meegeleverd	B	432
Verwijderen van de transportbeveiliging	C	432
Schacht samenvoegen	D	433
Greep instellen	E	433
Beschemkap monteren	F	434
Accu opladen en inzetten	G	435
In- en uitschakelen	H	435
Omzetten gazon trimmen en ran-den knippen	I	436
Draadspoel demonteren	J	437
Draad op draadspoel wikkelen	K	437
Draadspoel monteren	L	438
Draad toevoeren	M	438
Onderhoud, reiniging en opbergen	N	439
Toebehoren	O	440

Montage

Let op: Schakel het tuingereedschap uit en trek de netstekker uit het stopcontact voordat u montageworkzaamheden uitvoert.

Schacht samenvoegen (zie afbeeldingen C en D)

Opmerking: Een samengevoegde schacht kan nicht meer worden gedemonteerd.

Verwijder de transportbeveiliging (9).

Steek de afzonderlijke delen van de schacht in elkaar tot ze hoorbaar vastklikken.

Greep monteren en instellen (zie afbeelding E)

De greedp (1) kan in verschillende standen worden gebracht. Als u de instelling wilt veranderen, drukt u op de toetsen (7) en beweegt u de greedp in de gewenste stand. Laat de toetsen (7) wee los om de greedp te lately vastklikken.

Beschemkap monteren (zie afbeelding F)

Trek vór de montage van de beschemkap de beugel ter bescherming van de planten van de leveringsstandaar de opbergstand.

Zet de beschermkap (8) op de trimmerkop en bevestigdezemet de meegeleverde schroef.

Als de beschermkap gemonteerd is, mag deze nicht meer gedemonteerd worden.

Daarna trekt u de beugel ter bescherming van de planten\ aar de werkstand.

Ingebruikneming

Let op: Schakel het tuingereedschap uit en verwijder de accu voordat u instel- of reinigingswerkzaamhedenuitvoert.
Na het uitschakelen van de gazontrimmer draait de trimdraad nog enkele seconden verder. Wacht tot motor en trimdraad stilstaan voordat u de gazontrimmer opnieuw inschakelt.
Schakel het gereedschap Niet meerere keren kort achtereen uit eneer in.
Het gebruik van door Bosch toegelaten snij-elementen worden geadviseerd. Bij andere snij-elementen kan het snijresultaat afwijken.

Accu opladen

De accu is voorzien van een thermische beveiliging die er-voir zorgt dat de accu alleen in het temperatuurbereikCUSen 0^ en 35^ kan worden opgeladen. Daardoor worden een lange levensduur van de accu bereikt.

Opmerking: De accu worden gedeeltelijk opgeladen geleverd. Laad de accu vór het eerste gebruik volledig in het oplaad-apparaat op om het volle vermogen van de accu te waarborgen.

De Li-lon-accu kan op elk moment worden opgeladen zonder de levensduur te verkarten. Een onderbreking van het opla-den schaadt de accu Niet.

De Li-ion-accu is met "Electronic Cell Protection (ECP)" beschermd gegen diepe ontlading. Als de accu leeg is, worden het gereedschap uitgeschakeld door een veiligeidsschakeling: Het tuingereedschap werkt nicht meer.

Druk na het automatisch uitschakelen van het product Nieteer op de aan/uit-schakelaar.De accu kan beschadigd worden.

Neem de aanwijzingen voor het afvoeren van de accu inRCT.

Accu inzetten of verwijderen (zie afbeelding G)

Opmerking: Als Niet-geschikte accu's worden gebruikt, kan dit leiden tot storingen of beschadiging van het gereed-schap.

Plaats de opgeladen accu (6) in het gereedschap. Controllerer dat de accu volledig is ingezet.

Als u de accu (6)uit het gereedschap wilt verwijderen, drukt u op de accuontgrendelingsknop (5) en trekt u de accu maar buiten.

Opladen

Het opladen begint zodra de netstekker van het oplaadapparaat in het stopcontact worden gestoken en de accu (6) in het oplaadapparaat (10) worden geplaatst.

Door de intelligente oplaadmethode worden de oplaadtoestand van de accu automatisch herkend en worden afhankelijk van accutemperatuur en -spanning de optimale laadstroom gekozen.

Daardoor wordt de accu ontzien en blijft, bewaard in het oplaadapparaat,.altijd volledig opgeladen.

Betekenis van de individatie-elementen (AL 1810 CV)

Knipperende accu-oplaadaanduiding

Het opladen worden door knipperen van de accu-oplaadaanduiding gesignaleerd.

Permanent branden accu-oplaadaanduiding

Het permanent branden van de accu-oplaad-aanduiding signaleert dat de accu volledig opgeladen is of dat de temperatuur van de accu zich buiten het toegestane oplaadtemperatuur

bereik bevindt enaarom nicht kan worden opgeladen. Zodra de temperatuur binnen het toegestane temperatuurbereik ligt, worden de accu opgeladen.

Zonder ingestoken accu signaleert het permanent branden van de accu-oplaadaanduiding dat de netstekker in het stopcontact is gestoken en het oplaadapparaat gereed is voor gebruik.

Betekenis van de individatie-elementen (AL 1830 CV)

(Snel) knipperende groene accuoplaadindicatie

Het snelladen worden aangegeven door snel knipperen van de groene accuoplaadinda

tie

Let op: Snel opladen is alleen möglichk als de temperatuur van de accu zich binnen het toegestane oplaadtemperatuurbereik befindt, zie het gedeelte „Technische geevens".

(Langzaam) knipperende groene accuoplaadindicatie

Bij een oplaadstand van de accu van ca. 80% knippert de groene accuplaadindicatie lang

zaam.

De accu kan voor direct gebruik uit het oplaadapparaat wordengenomen.

Permanent branden groene accu-opleadaanduiding

Het permanent branden van de groene accu opplaadaanduiding signaleert dat de accu helelen is.

Zonder ingestoken accu signaleert het permanent branden van de accu-oplaadaanduiding dat de netstekker in het stopcontact is ingestoken en het oplaadapparaat gereed is voor gebruik.

Permanent verlichte rode accuoplaadindicatie

De permanent verlichte rode accuoplaadindicatie geeft aan dat de temperatuur van de accu

buiten het toegestane oplaadtemperatuurbereik ligt, zie het gedeelte „Technische gegevens“. Zodra het toegestane temperatuurbereik is bereikt, schakelt het oplaadapparaat automatisch over op snel opladen.

Knipperende rode accuoplaadindicatie

De knipperende rode accuoplaadindicatie geegt aan andere storing van het opladen aan, Ite ,Fouten -oorzaken en oplossingen".

Bediening

In- en uitschakelen (zie afbeelding H)

Als u het gereedschap wilt inschakelen, drukt u eerst op de inschakelblokkering (3). Drukervoigens op de aan/uitschakelaar (4) en houd deze ingedrukt.

Als u het gereedschap wilt uitschakelen, laut u de aan/uitschakelaar (4) los.

Gazon trimmen en randen knippen (zie afbeelding I)

Draai de greep gegen de schacht in 180^ om de trimmerkop te positioneren voor gazon trimmen of randen knippen. Laat de toets (2) los, het draaimechanisme klikt vast. Draai nu de hele machine in de werkstand.

Gazon trimmen

Beweeg de gazontrimmeraar links enaar rechts en houd\ deze op voldoende afstand tot uw lichaam. Knip hoger gras\ in verschillende stappen.

Randenkippen

Geleid de gazontrimmer langs de grasrand. Voorkom aanraking van de draad met harde oppervlakken en muren. Anders lijt de draad snel.

Knippen rond bomen en struiken

Knip voorzichtig rond bomen en struiken. Voorkom aanra

king met de draad. Planten können afsterven wanner de schors beschadigd worden.

Spoel demonteren, draad opwikkelen en spoel monteren (zie afbeeldingen J en L)

Verwijder de accu voordat u de spel oel verrangt.

Duw de beiden strips van de spelofafdekking bij elkaar en verwijder de spelofafdekking (11). Vervolgens verwijdert u de lege spel (12).

Knip ca. 4,0 m draad van de bijvulrol. Duw het uiteinde van de draad in de draadopname (13) van de spoel en wikkel de draad gelijkmatig verdoeffen strak op.

Duw het andere uiteinde van de draad door het gat (14) in de trimmerkop en zet de spoel weer in de trimmerkop. Zet de spoel vast door het aanbrengen van de spoelafdekking (11).

Draad toevoeren (zie afbeelding M)

Halfautomatische draadtoevoer

De trimmer is uitgevoerd met het halfautomatische voedingsystem. Het system duwt elke keer bij het indrukken van de aan/uit-schakelaar (4) 10 mm draad maar buiten.

Handmatige draadtoevoer

Druk op de knop (15) en trek de draad in de gewenste lenghte maar buiten.

Storingen opsporen

Gazon-en randentrimmer

Symptom Mogelijk oorzaak Oplossing
Motor start nicht Accu leeg Laad de accu op
Accu te koud of te heet Accu laten opwarmen of afkoelen
Tuingereedschap loopt met onderbrekingen	Aan/uit-schakelaar defect Neem contact op met de Bosch klantenservice
	Interne bekabeling van tuingereedschap defect Neem contact op met de Bosch klantenservice
Tuingereedschap over-belast	Gras te hoog Knip het gris in stappen
Tuingereedschap snijdt net	Trimdraad te kort of gebroken Trimdraad handmatig toevoeren
	Draadspoel leeg Draadspoel verrangen
Trimdraad kan nicht worden toeveoerd	Trimdraad in de spoel gewikkeld Draadspoel controeren en indien nodig trim-draad opniew opwikkelen
	Draadspoel leeg Draadspoel bijvullen
Trimdraad worden in de spoel teruggetrokken	Trimdraad te kort of gebroken Spoel verwijderen en trimdraad opnieuw invoe-gen (zie afbeeldingen J - L)
Trimdraad brekt vaak	Trimdraad in de spoel gewikkeld Spoel verwijderen en trimdraad opnieuw opwik-kelen (zie afbeeldingen J - L)
	Incorrect vasthouden van de gazontrimmer Trim alleen met de punt van de trimdraad. Voorkom aanraking van stenen, muren en andere har-

98|Nederlandsl

Symptoem Mogelijk oorzaak Oplossing
	de voorwerpen. Voer de trimdraad regelmatig toe om de hele trimcirkeldiameter te benutten.
Sterke trillingen Trimdraad gebroeken	Trimdraad met de hand maar buiten trekken (zie afbeelding M)
Snijssystem beschadigd	Neem contact op met de Bosch klantenservice
Gras+tussen spoelhuis en knop voor draadtoevoer	Demonteer de spelafdekking en verwijder het gras
Gras in het gat voor draadgeleiding	Verwijder het gras uit het gat voor de draadgeleiding

Accu en oplaadapparaat

Symptomen Mogelijk oorzaak Oplossing
Rode accuoplaadindi-catie knippert	Accu Niet of Niet juist geplaatst Accu juist op oplaadapparaatplaatsen
	Accucontacten vuil Reinig de accucontacten, bijvoorbeeld door de
Opladen Niet möglichk		accu enkele keren teplaatsen en te verwijderen, of verrang de accu indien nodig
	Accu defect Vervang de accu
Accuoplaadindications branden Niet	Netstekker van het oplaadapparaat Niet (of Niet goed) vast gestoken	Steen de stekker (volledig) in het stopcontact
	Stopcontact, netsnoer of oplaadapparaat defect Netspanning controeren, oplaadapparaat indien nodig door een erkende klantenservice voor Bosch elektrische gereedschappen lately contro-leren

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekingen en informatie over verrangingsonderdelen vindt u ook op: www.bosch-pt.com Het Bosch-gebruiksadiesteam helpt ugraag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van verrangingsonderden altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Op de meegeleverde Li-Ion-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zicher verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expelled bedrijf)要去en bijzondere eisen ten aanzien van verpakking en markering in achegenomen worden. In deze gevallo

moet bij de Voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

Verzend accu's alleen, wanneer de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zoda-nig dat deutsche nicht in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Producten, accu's, toebehoren en verpakkin-gen要去en op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi producten, accu's en batterijen Niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtig 2012/19/EU要去en nicht更是bruikbare apparaten en volgens de Europese richtig 2006/66/EG要去en defecte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Accu's/batterijen:

Li-Ion:

Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie, Vervoer", Pagina 98).

Dansk

Purtaşi protectie auditiva si ochelari de protectie.
