GEBRUIKSAANWIJZING GH-BD-60000GQ MSW

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen Niet perfect+zijn en Niet bedoeld zich in om menselijke vertalers te verrangen. De officièle versie van de gebruikershandleiding is in het Engels. Eventuele verschillen:tussen de vertaalde versie en de originele Engelse versie zich niet juridisch bindend. Als uvragen heb't over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officièlereferentie. Versies in andere talen zich op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	LPG-verwarming
Model	MSW-GH-BD-20000GQ	MSW-GH-BD-40000GQ	MSW-GH-BD-60000GQ
Apparaat categorie	I3B/P
Brandstofverbruik [g/u]	G30: 1090; G31: 1071	G30: 2181; G31: 2142	G30: 3636; G31: 3570
Gastroevoer druk [mbar] 700 700	500
Spanning [V~] / Frequentie [Hz]	230 / 50
Beschermingsklasse	I
Elektrisch vermogen [W] 40 80	80
Nominaal vermogen [kW] 20 40	60
Luchtstroom [m³ /u]	320	600

872

BELANGRIJK! De drukregelaar die bij dit product worden geleverd, is alleen geschikt voor Duitsland.

Gebruikers in andere landen en regio's moeten een drukregelaar aanschaffen met een aansluiting volgens de lokale standard. De toepasselijke druk voor de drukregelaar staat vermeld in de bovenstaande tabel onder . Zorgervoordat de druk van de aangeschafte drukregelaar overeenkomt met die van ons om een correcte werkig van het product te garanderen.

Doel

De LPG-kachel (Liquefied Petroleum Gas) worden gebrukt om efficiente, draagbare en krachtige verwarming te bieden door LPG-brandstof (zoals propaan of butaan) te verbranden.

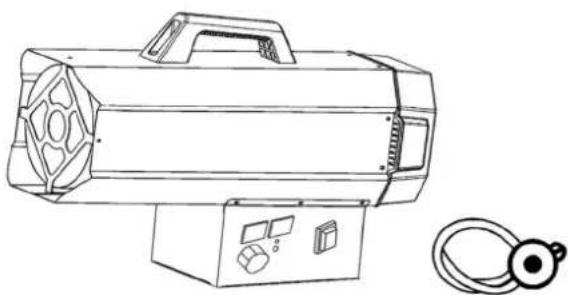

Overzicht

Installatie

1. Sluit het product aan op een geschikt stopcontact (230V 50Hz)
2. Zorg ervoor dat de machine goed geaard is.
3. Sluit de gasslang aan op de drukregelaar en bevestig de regelaar cervolgens aan een geschikte LPG-fles.
4. Open de kraan van de gasfles en controllerer de toevoerslang en de koppelingen op gaslekken. Het is aan te raden om voor dit proces een goedgekeurde lekdetector te gebruiken.
5. GEBRUK NOOIT OPEN VUUR om te controlleren op lekkages.
6. Bij automatische modellen sluit u de kamerthermostat aan op de aansluiting op het apparatusat en stelt u deze in op de gewenste temperatuur.

Gebruik

OPMERKING

• Gebruik het apparaat alleen in goed geventileerde ruimtes en houd het uit de buurt van brandbare materiajen.
  Draai na gekruik de gastoevoer zich bij de kraan van de gasfles.
• Controller of de ventilator goed werkdt voordat u de branders aansteekt.
• Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder, evenals door Personen met beperkte fysieke, sensorieche of mentale vermogens, of Personen met een gebrek aan ervaring en kennis, op voorwaarde dat zich onder toezicht staan of de juiste instructies hebben gekregen over het veilig gebruiken van het apparaat en de gezaren begrijpen die het apparaat met zich meebrengt.
• Reiniging en gebruikersondoud mogen Niet door kinderen zonder toezicht worden uitgevoerd.

WAARSCHUWING

• Om oververhitting te voorkomen, mag u het product Niet afdekken.
• Sommige onderdelen van dit product hunnen zeer heet worden en brandwondenveroorzaken. Er moet extra voorzichtigheid worden betracht wanner er kinderen en kwetsbare Personen aanwezig zich.

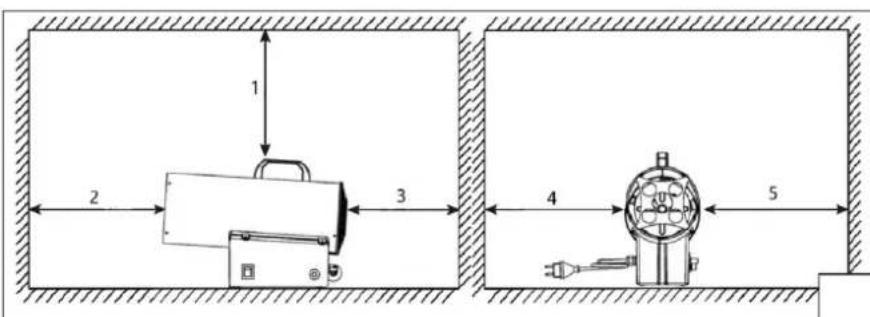

Veiligheidsvrijgave

Figuur.1

1- Minimaal 2 meter
2- Minimaal 3,5 meter
3-Minimaal 2,5m

4- Minimaal 2 meter
5- Minimaal 2 meter

Algemene instructies

• Het product mag uitsluitend buitenshuis of in goed geventileerde ruimtes worden gebruikt.
• Voor elke kilowatt (KW) verwarmingsvermogen要去en permanentete ventilatieoppervlakte van 25cm^3 ়. Deze ventilatie要去gelijkmatig verdoeffd worden over de vloer en het plafond, met een minimale totale afvoer van 250~cm^3 om een veilige werkinge te garanderen en gasophoping te voorkomen.
• Richt de hete luchtstroom van het product nooit op de gasfles.
• Gebruikuitsluitend de drukregelaar die bij het product is geleverd.
  Tijdens gebruik moet het product altijd met de hoes op+zijn plaats zitten.
• Het product mag Niet worden gezruikt in ruimtes waar de warmte meer dan 100 W per kubieke meter kamervolume bedraagt. De ruimte要去en minimale inhoud hebben van 100m^3
• De luchtinlaat- en uitlaatgedeelten van het product mogen nooit geblokkeerd of geblokkeerd worden.
• Als het product gedurende langereijd op maximale capacititeit draait, kan er zich ij's op de gascilinder vormen door overmatige damponttrekking. Om dit probleem te verhelpen, mag de cilinderECHTER nooit worden verwarmd. Om dit effect te voorkomen of te verminderen,要去 een grotere cilinder of twee gekoppelde cilinders worden gebruikt (zie afbeelding 2).

Figuur. 2

• Het product mag nicht worden gebruikt in kelders, souterrains of andere ruimtes onder het maaveld.
• Als het product Niet goed functioneert, dient u onmiddelijk contact op te nemen met een gekwalificeerde technische ondersteuningsdienst.
  Draai na gebruik van het product altijd de kraan van de gasfles dicht.
• Wanneer u de gasfles verrangt, dient u altijd de veiligheidsvoorschriften in acht te nemen en de verranging uit de buurt van möglichke ontstekingsbronnen uit te voeren om ongelukken te voorkomen.
• De gasslang moet recht en zonder kronkels blijven.

• Het product moet op een plaat worden geplaatst waar geen brandgevaar bestaat. Concreet betekent dit dat de warmeluchtuiitlaat minimaal 3 meter verwijderd要去en van brandbare muren of plafonds. Bovendien mag de hete lucht nooit rechtstreeks op de gasfles gericht worden, om oververhitting te voorkomen.

• Gebruik uitsluitend originele gasslangen en reserveonderdelen van de fabrikant.

• Als u een gaslek ontdek of vermoedt, sluit dan onmiddelijk de gasfles en schakel het product UIT. Gebruik het product Niet更是 totdat het door een gekwalificeerd servicecentrum is geinspecteerd. Als het product zich binnen bevindt, zorg dan voor voldoende ventilatie door deuren en ramen volledig te openen. Zorg dat er geen vonden ontstaan en gebruik geen open vuur in de buurt totdat het probleem is opgelost.

Voorbereiding op de operatie

• Controller het product voor gebruik op eventuele transportschade.
• Sluit de slang en de regelaar aan op de LPG-cylinder door de moer gegen de klok in in de uitlaat van de klep van de cilinder te draaien en deze stevig vast te draaien.
• Open de gaskraan van de gasfles en controllerer alle gasaansluitingen met een oplossing van water en zeep om eventuele lekken op te sporen.
• Sluit het netsnoer aan op een goed geaarde stroombron van 220V^ , 50Hz.

Ontsteking

Ontsteking/automatische ontsteking

1. Zet de aan/uit-schakelaar op stand "I". De motor start en op het digitale display worden de kamertemperatuur weergegeven (zie afbeeling 3).

Figuur. 3

1. Open de gaskraan en draai de schakelaar maar stand "II". Het linker displayvenster toont de ingestelde temperatuur en het rechter venster toont de kamertemperatuur. Het product ontsteekt automatisch wanner de ingestelde temperatuur hoger is dan de kamertemperatuur (zie afbeelding 4).

Figuur. 4

1. Regel de gastroomdruk op basis van het gewenste thermische vermogen door aan het wel op de drukregelaar te draaien. Draai gegen de klok in om de druk te verhogen en met de klok mee om de druk te verlagen.

2. Als de vlam ontsteekt, maar het product na enkele seconden blokkeert,.gaat het RESET-controlelampje branden. Wacht een minuut en ontgrendel het product door op de RESETknop te drukken. Herhaalervoigens het startproces.

3. Als het probleem zich blijft voordoen, neem dan contact op met uw leverancier voor verdere hulp.

VOORZICHTIGHEID

Als de ontsteking moeilijk of onregelmatig verloopt, controlleren dan voordat u de ontstekingshandelingen herhaalt of de ventilator Niet is geblokkeerd en of de luchtinlaat en -uitlaat Niet zijn geblokkeerd.

Uitschakelen

Om het product te stoppen, volgt u deze stappen:

1. Draai de kraan van de gasfles dicht.
2. Laat de ventilator draaien totdat de vlam vollediguitgaat.
3. Zodra de vlam uit is, zet u de ventilatorschakelaar op stand "O".

Airconditioning

Het product kan ook als beademingsapparaat gebruikt worden. Om deze functie te gebruiken, koppelt u de gastoevoerslang los en sluit u de stekker van het product aan op een geschikt stopcontact. Zet de ventilatorschakelaar op stand "I" om de ventilatiemodus te activeren.

Waarschuwing voor geurvervaging LPG kan na verloop van vrijd+zijn geur verliezen, waardoor lekkages moeilijker te detecteren+zijn. Vertrouv Niet alleen op geur om gaslekken te identificeren. Gebruik een gasdetector of andere goedgekeurde methoden voor het opsporen van lekken. GEBRUIK NOOT OPEN VUUR om te controleren op lekkages. Als lekken nicht worden gedetecteerd, kan dit leiden tot brand, explosie of ernstig letsel.

Verstikkingsgevaar

• Gebruik het product Niet voor het verwarmen van woonruimtes.
• Niet gebruiken in ruimtes waar geen ventilatie is.
  Zorg ervoor dat de verbrandings- en ventilatieluchtstroom Niet worden belemmerd.
• Er要去 voor voldoende ventilatie worden gezorgd om te voldoen aan de verbrandingsluchtvereisten van het product.
• Onvoldoende ventilatie kan leiden tot een onjuiste verbranding.
• Onjuiste verbranding kan leiden tot koolmonoxidevergifting, wat ernstig letsel of de dood tot gevolg kan hebben. Symptomen van koolmonoxidevergifting着眼ondereerhoofdpijn, duizeligheid en ademhalingsmoeilikheden.

Brandstofgasgeur

Zowel aan vloeibaar petroleumgas (propaan) als aan aardgas worden door de mens geprodueceerde geurstoffen toegevoegd om gaslekken te helpen detecteren. Als er een gaslek is, moet u het gas kannen ruiken. Omdat propaan (LP) zwaarder is dan lucht,要去 u controleren of er een gaslucht vlak bij de vloer hangt. Als u een gaslucht ruikt,要去 u onmiddelijk actie ondernemen.

Waarschuwing voor geur van vloeibaar petroleumgas en aardgas

Vermijd handelingen die het gas kannen doen ontbranden.
Bedien geen elektrische schakelaars.
Trek de stekker Niet uit het stopcontact en gebruik geen verlengsnoeren.
Vermijd het afsteken van lucifers of andere vlammenbronnen.
- Gebruik uw telefoon Niet.
Zorg dat iedereen het gebouw verlaat en weg blijft van de omgeving.
- Sluit alle kranen van propaangasflessen of gasflessen, of sluit de hoofdkraan voor de brandstoftoevoer bij de meter als u aardgas gebruikt.
- Omdat propaangas (LPG) zwaarder is dan lucht, kan het zich op lage plekken nestelen. Vermijd het betreden van laaggelegen gebieden als u vermoedt dat er een propaanlek is.
- Neem via de telefoon van een buurman contact op met uw gasleverancier en de brandweer. Ga Niet meer het gebouw binnen.
- Blijf buiten en uit de buurt van het gebied totdat de brandweer en uw brandstofleverancier verklaren dat het veilig is.
- Laat de verantwoordelijkke voor de brandstofgasinstallatie en de brandweer controleren op gaslekken, de ruimte ventileren en eventuele problemen verhelpen. Alleen getrainde professionals mogen het apparaat opnieuw aansteken nadat de veiligheid is gewaarborgd.

Onderhoud

1. Reparaties en onderhoud mogen uitsluitend door gekwalificeerd personeel wordenuitgevoerd.
2. Het apparaat moet minimaal eenkeer per jour door een gekwalificeerde technicus worden geinspecteerd.
3. Controller regelmatig de staat van de gasslang en de gasregelaar. Indien verwangngoodzakelijk is, gebruik dan uitsluitend originele reserveonderdelen.
4. Voordat u onderhoud aan het product uitvoert, dient u het product los te koppelen van zowel de gastoevoer als de elektricititstoevoer.

5. Als het apparaat gedurende een langereperiode Niet is gebruikt, raden wij u aan om voor gebruik een algemene controde door een technicusuit te latent voeren. Dit omvat het volgende:

6. Controller regelmatig de staat van de gastoevoerslang en gebruik indien nodig alleen originele reserveonderdelen.

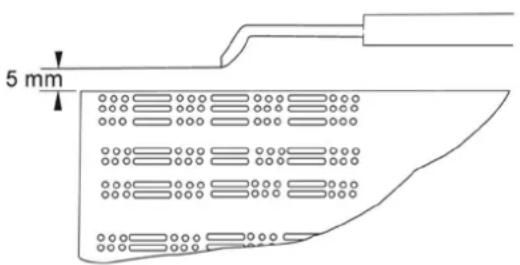

7. Controller de positie van de startelektrode (zie afbeelding 5).

Figuur. 5

• Controller regelmatig de aansluitingen van de veiligheidsthermostaat en het thermokoppel om er zeker van teল dat deze algijd schoon zijn. Reinig indien nodig het ventilatorblad en de binnenkant van het product met perslucht.

Problemen oplossen

PROBLEM	OORZAKEN	OPLOSSINGEN
De motor werkt nicht	Geen elektriciteitsvoorziening Controller de klemmenstrook met een tester
	De kamerthermostat staat te laag Zet de thermostaat op een hogere temperatuur
	De verilgheidsthermostat is geactiveerd	Wacht ongeveer een minuut en druk verwolgens op de RESET-knop
De motor werkt, maar de brander.gaat nicht aan en na eenaar seconden stopt het product	De gaskraan van de cilinder is gesloten Open de gaskraan
	De cilinder is leeg Vervang door een neue cilinder.
	Het mondstuk is verstopt Verwijder en reinig het mondstuk
	De magnetogetgasklep is Niet open Controller of het magnetoventiel functioneert
	Er is geen vonk Controller de positie van de elektrode
De brander brandt, maar na eenaar seconden stopt het product	Geen verbinding met het aardingsysteme	Controller en.maak een goede verbinding
	Defecte verbinding:tussen sensor en veiligheidsvoorziening	Controller en sluit goed aan
	Defect veilgheidsapparaat Vervang het veilgheidsapparaat
Het product stoptijdens de werking	Overmatige gastoevoer	Controller de drukregelaar en verwang deze indien nodig
	Onvoldoende luchtstroom Controller of de motor goed werkt
	Onvoldoende gastoevoer door ijsvorming op de cilinder	Controller de cilinder engebruik een grotere cilinder, of verbind twee cilinders met elkaar.

Afvoeren van gebruikte apparaten

Gooi dit apparaat Niet in gemeentelijk afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controller het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, hun overeenkomstig hun marking worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op metplaatselijke autoriteiten voor informatie overplaatselijke recycling.
