GEBRUIKSAANWIJZING M18 SIC60SC HDR MILWAUKEE

1 Algemene aanwijzingen 2

1.1 Bijzondere veiligheidsinstrumenties voor leidingingspectiesystemen 2
1.2 Verdere veiligeids- en werkinstrumenties 2
1.3 Technische gegevens 3
1.4 Voorgeschreven gebruik van het systeme 3
1.5Vereisten aan de radiofrequencies m.b.t.Europese installations 3
1.6 EG-Verklaring van overeenstemming 4
1.7 ONE-KEYTM 4
1.8 Accu's. 4
1.9 Transport van lithium-ionen-accu's 4
1.10 Onderhoud 4
1.11 Symbolen 5

2 Smart Hub M18 SISH 6

2.1 Overzicht Smart Hub M18 SISH 6
2.2 Accuplaaten en verwijdersen 7
2.3 Acculaadtoestand controlleren 8

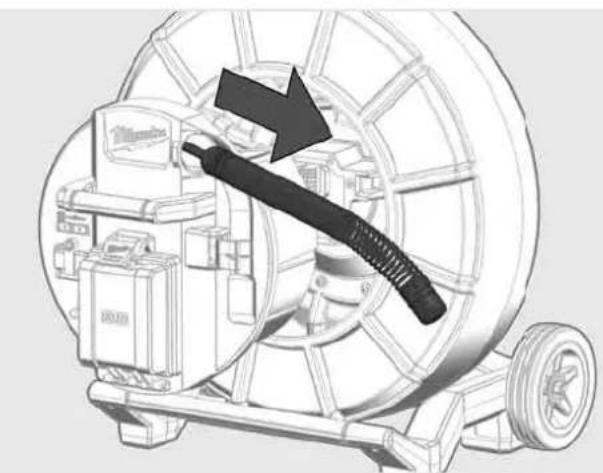

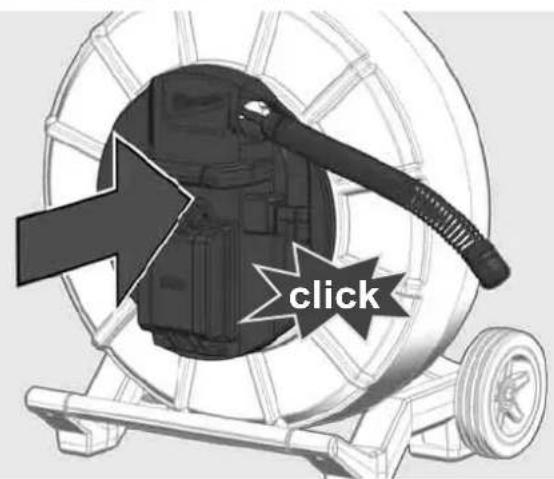

2.4 Smart Hub M18 SISHplaatsen 9

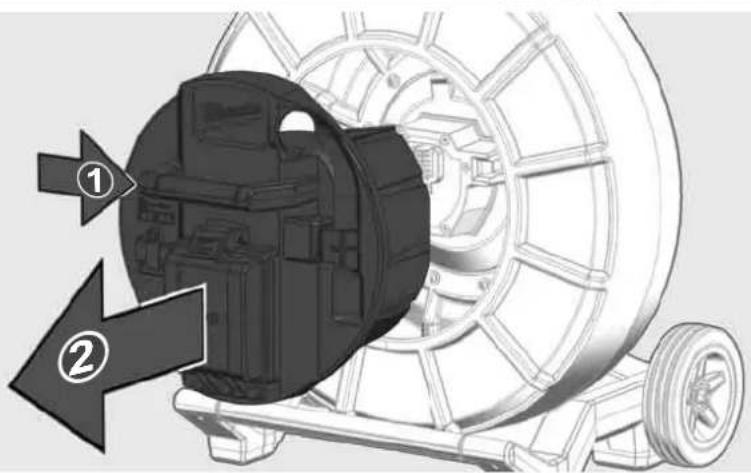

2.5 Smart Hub M18 SISH verwijderen 10
2.6 Aan-/uitschakelaar 11
2.7 Monitor aansluiten 12
2.8 USB-poorten 13
2.9 Aardingsstok 14
2.10 Teller van de kabelengte terugzieten 15
2.11 Testaansluiting camera 16
2.12 Intern station en USB-stick formatteren 17
2.13 Fabrieksinstellungen 18
2.14 Systemupdate 19

3 LEIDINGINSPECTIETROMMELS 21

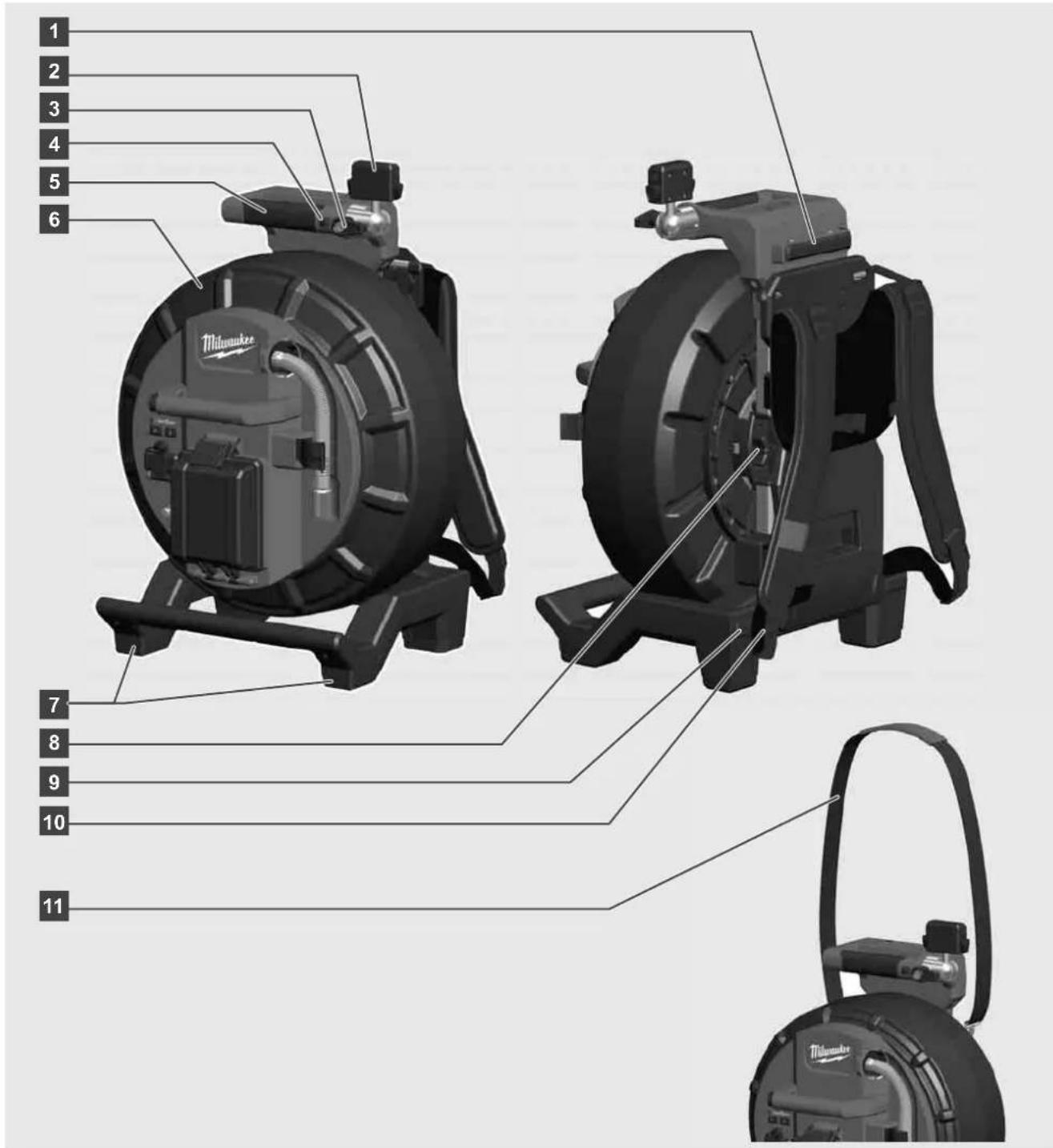

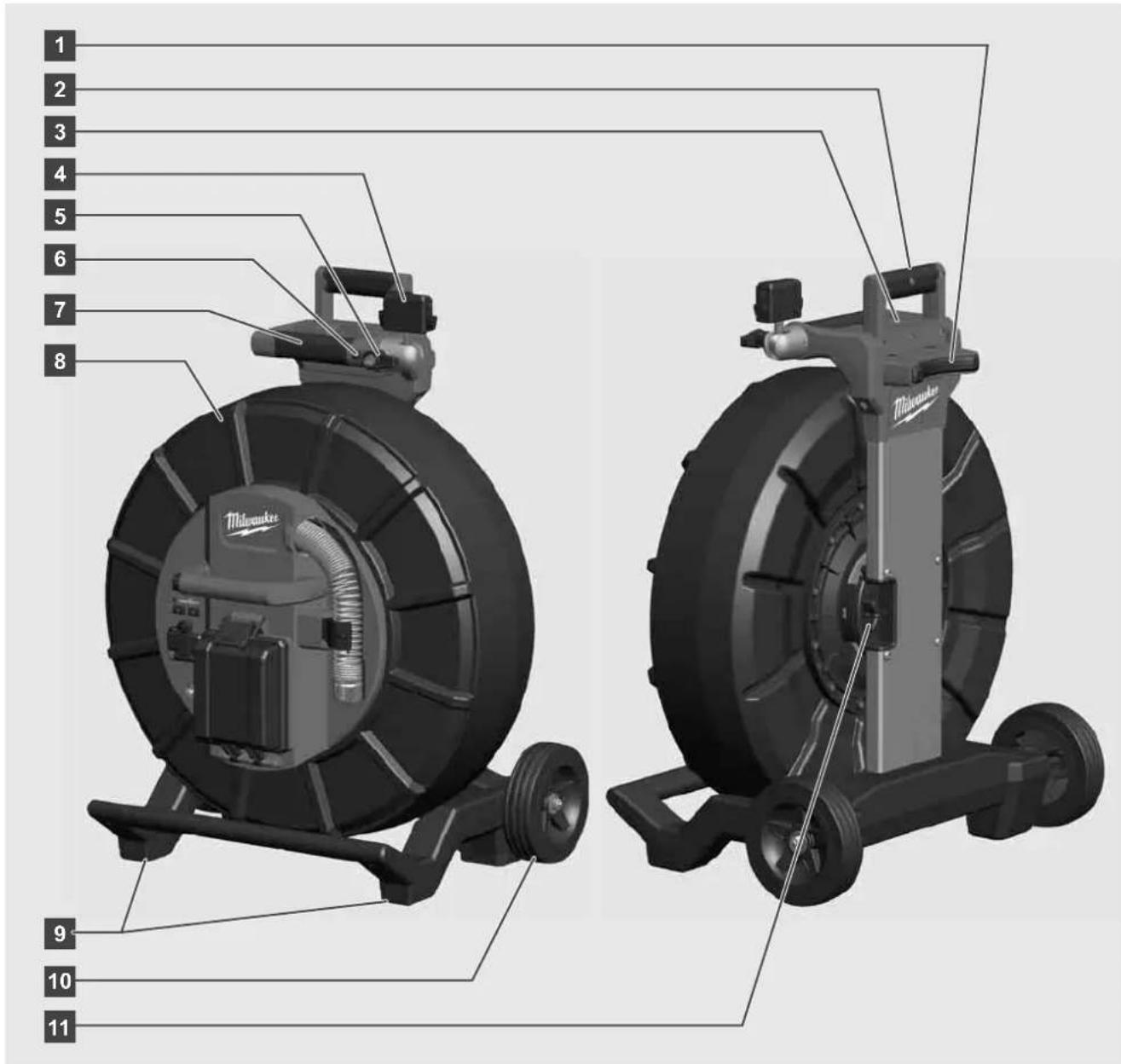

3.1 Overzicht van de leidinginspectietrommel M18 SIC36HDR, M18 SIC30HDR 21
3.2 Overzicht van de leidinginspectietrommel M18 SIC60SCHDR, M18 SIC60HDR 22

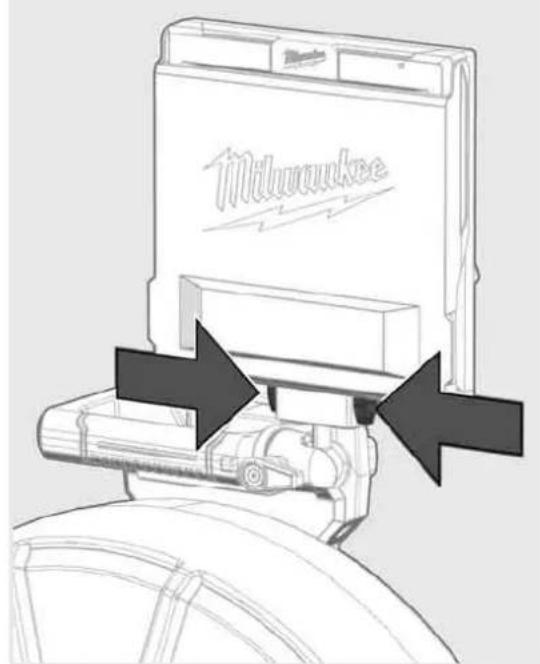

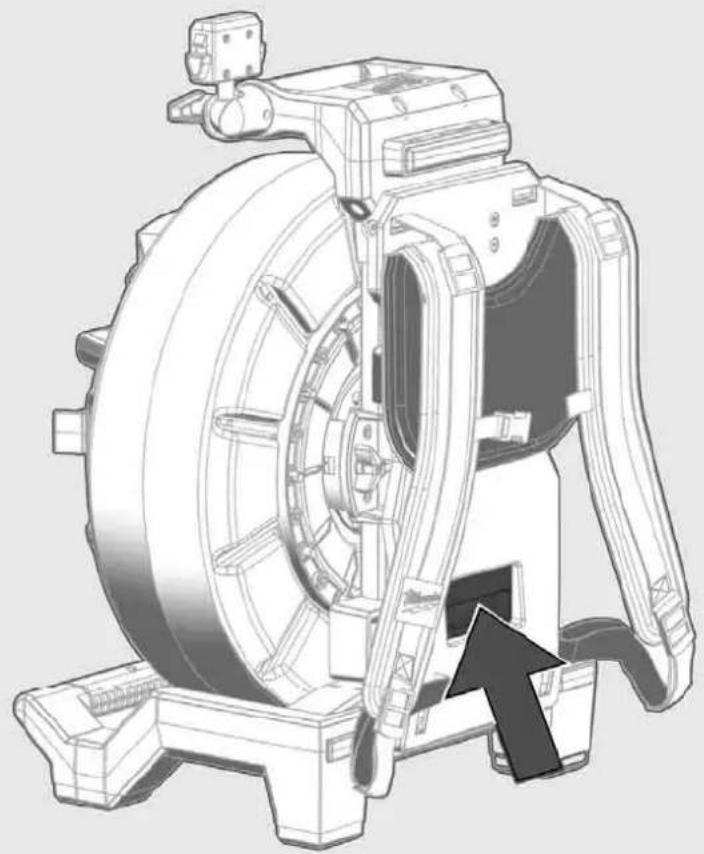

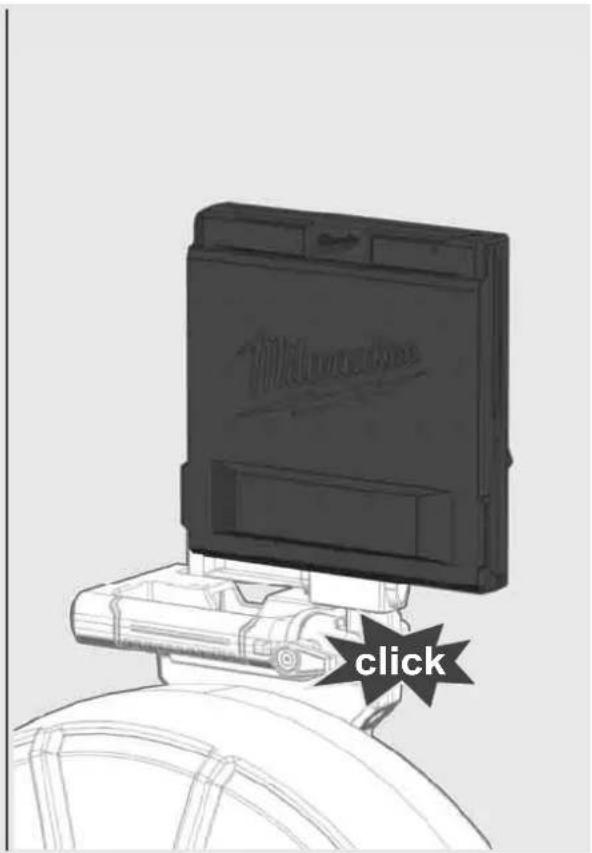

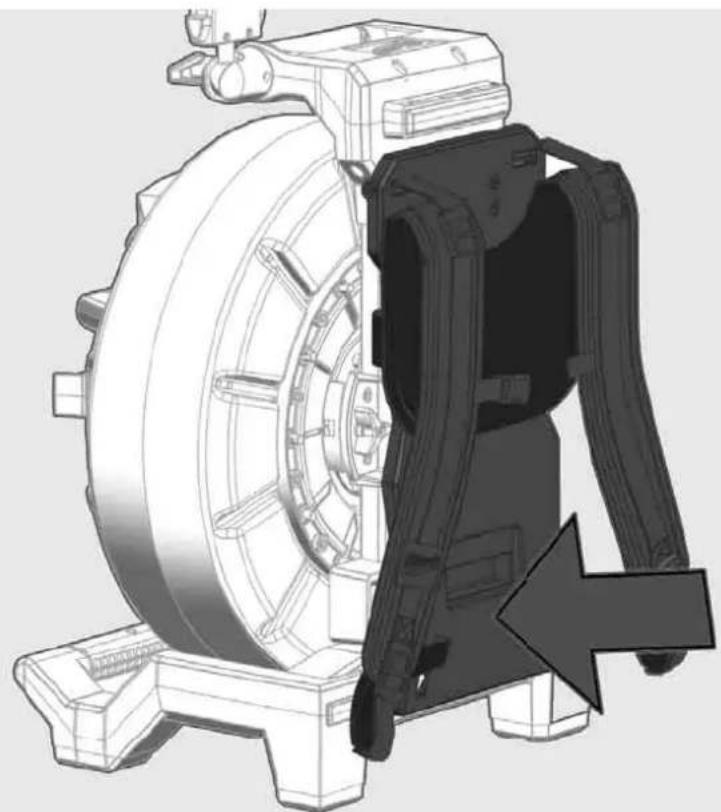

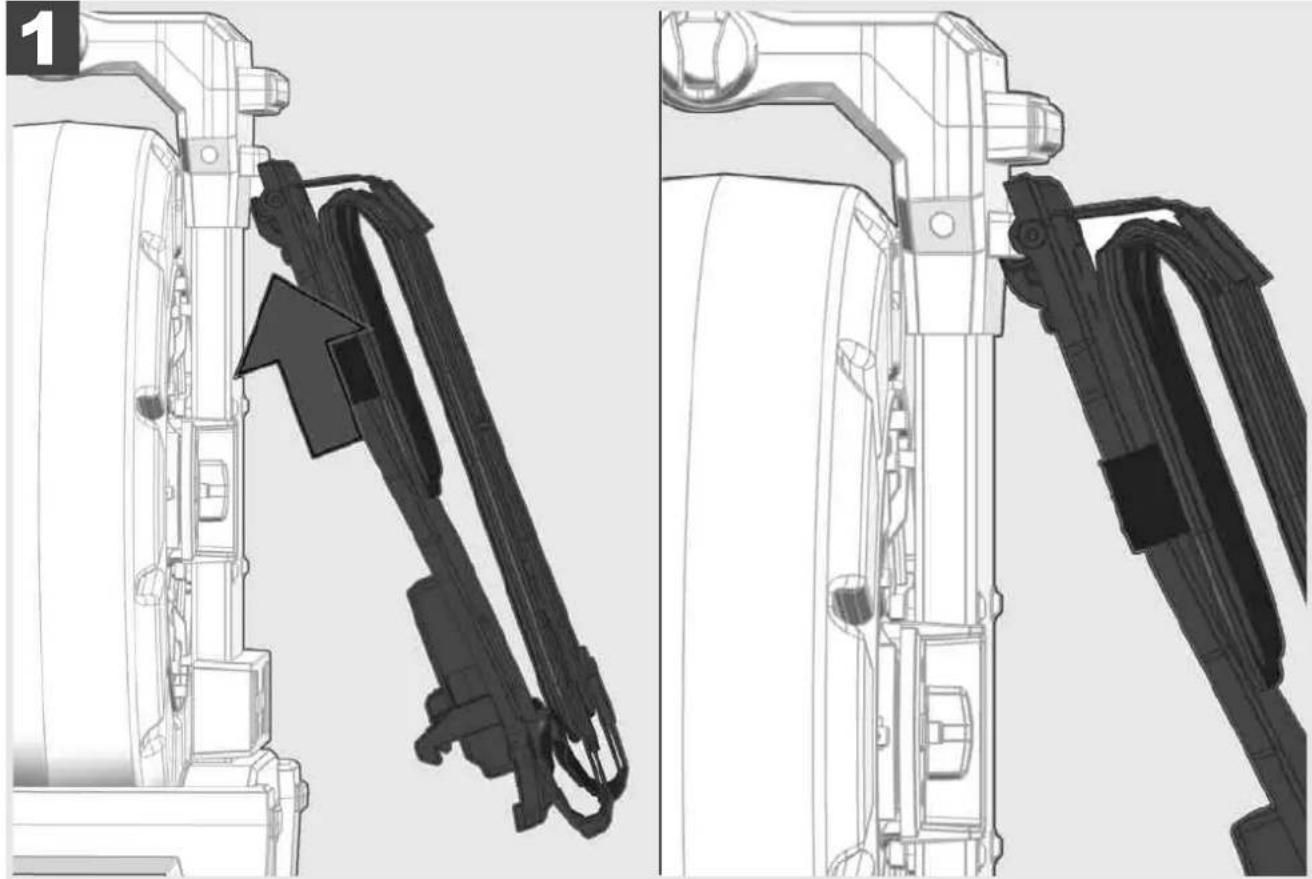

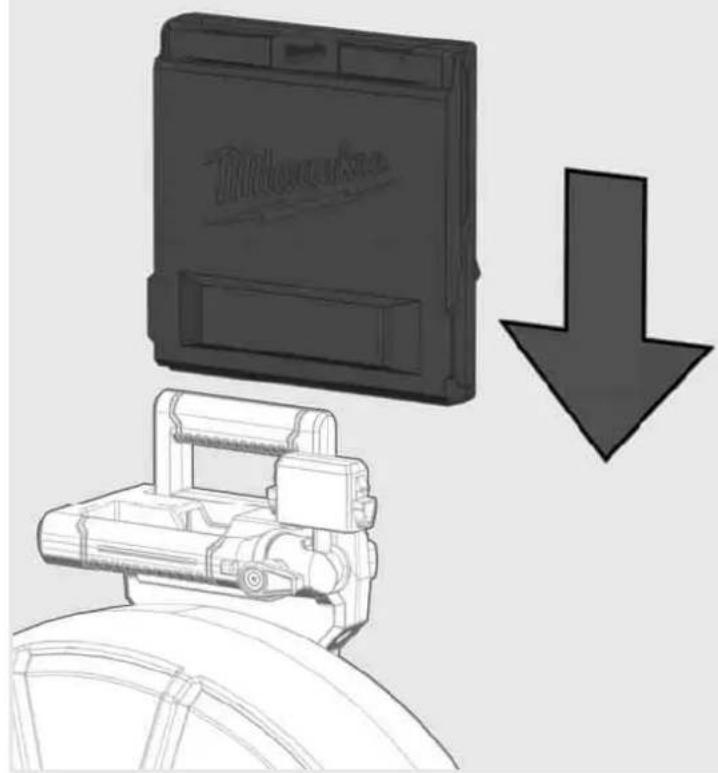

3.3 Draagvoorziening installeren 23

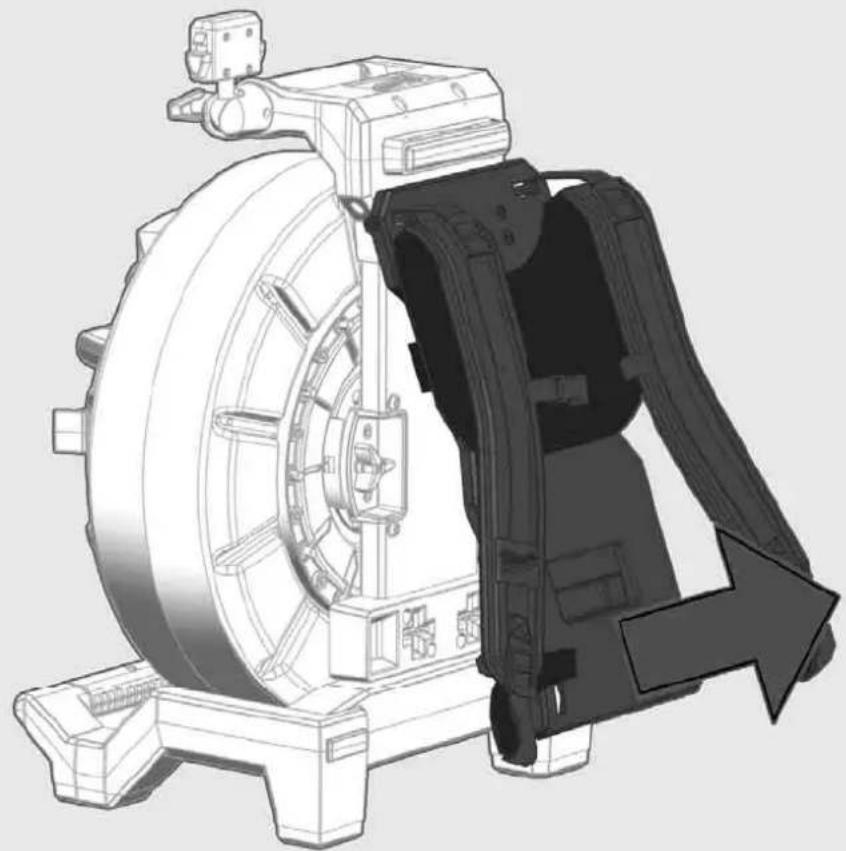

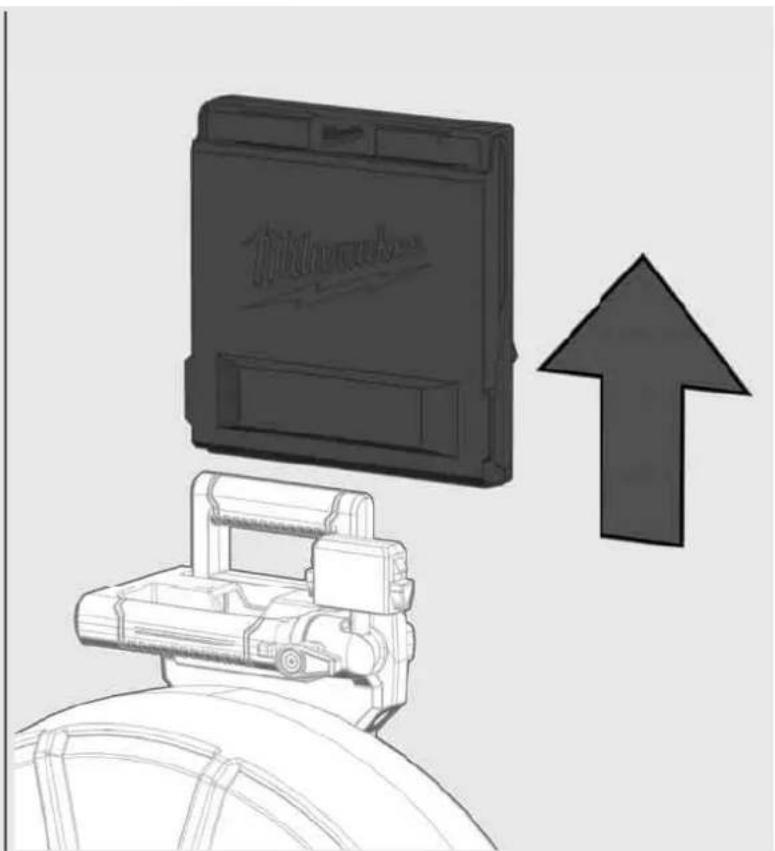

3.4 Draagvoorziening verwijderen 24
3.5 Draadloze monitor M18 SIM installeren 25

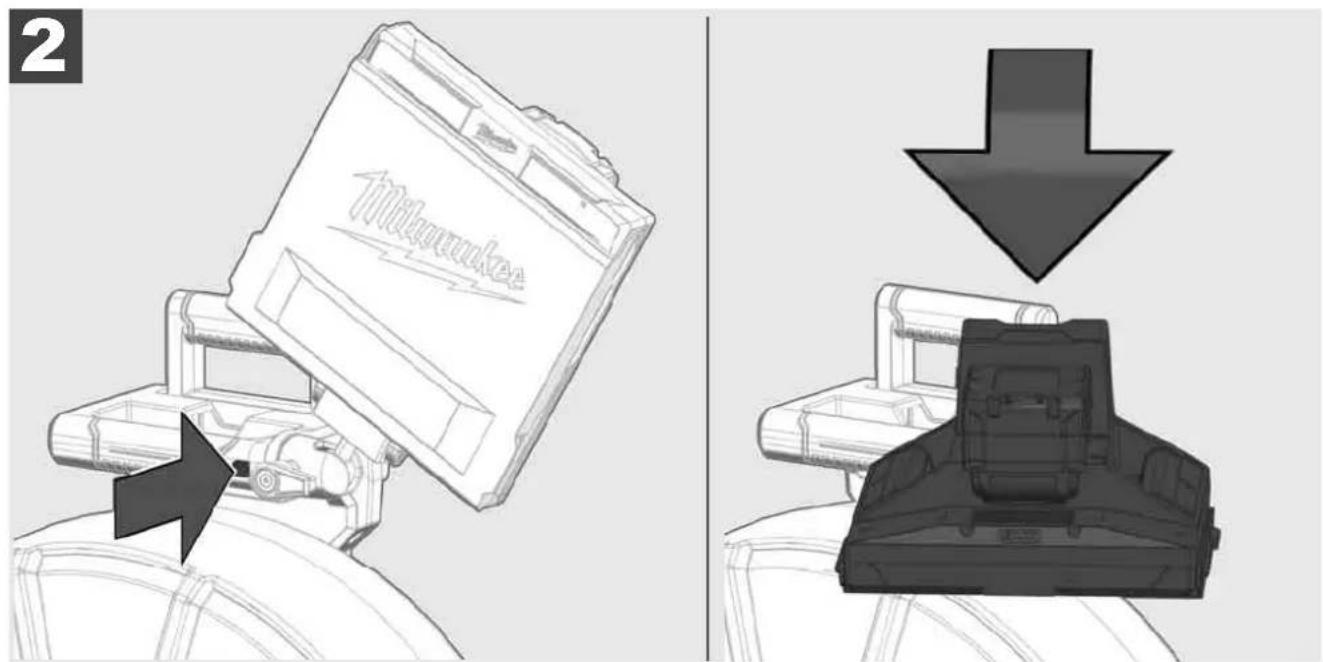

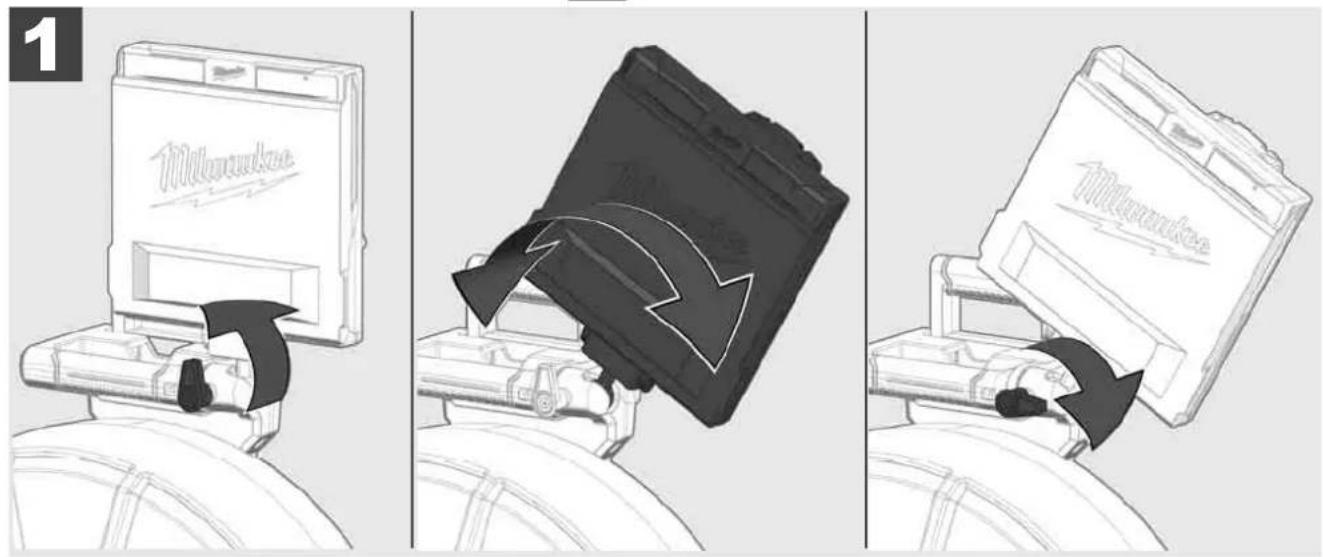

3.6 Draadloze monitor M18 SIM instellen 26

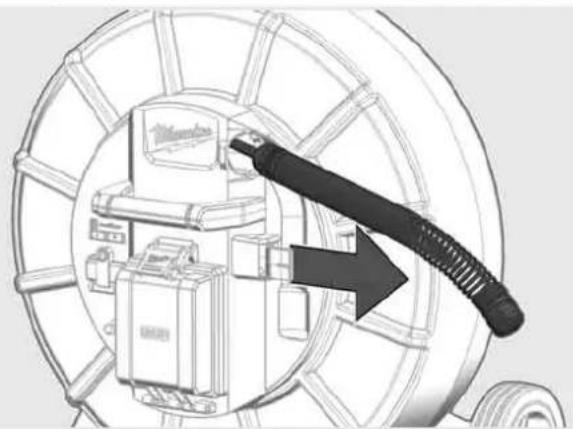

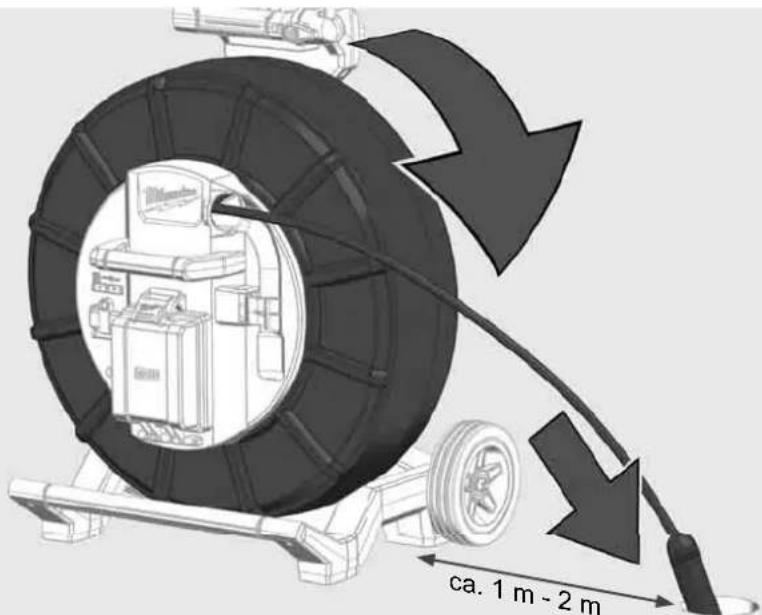

3.7 Gebruik van de leidingingspectietrommel 27

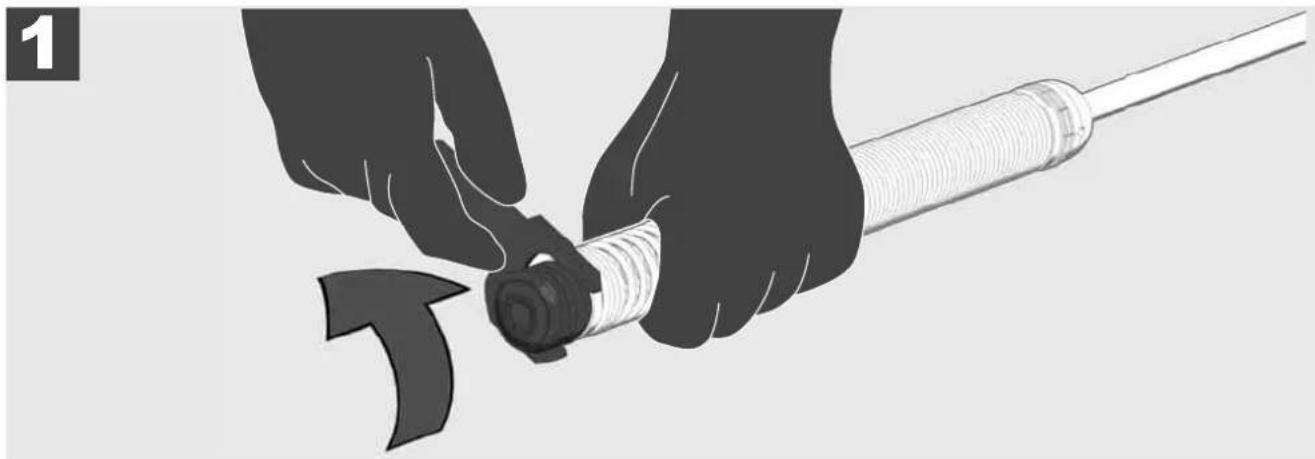

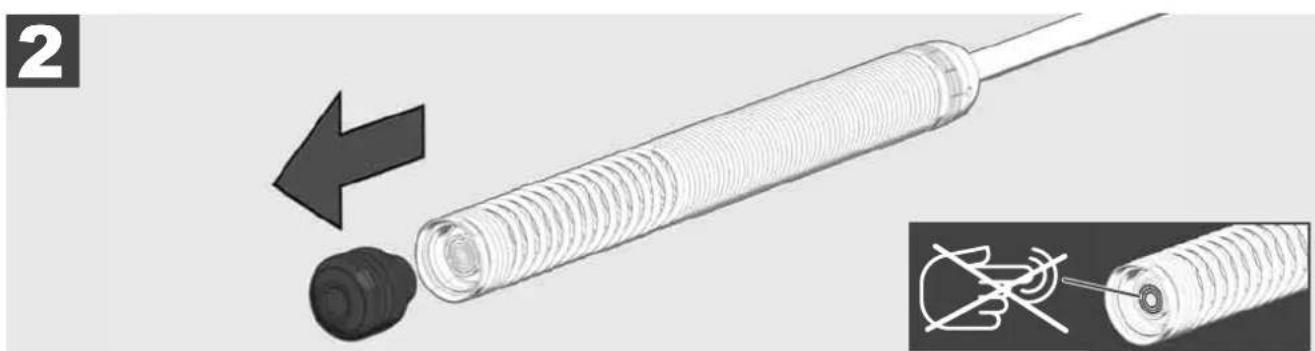

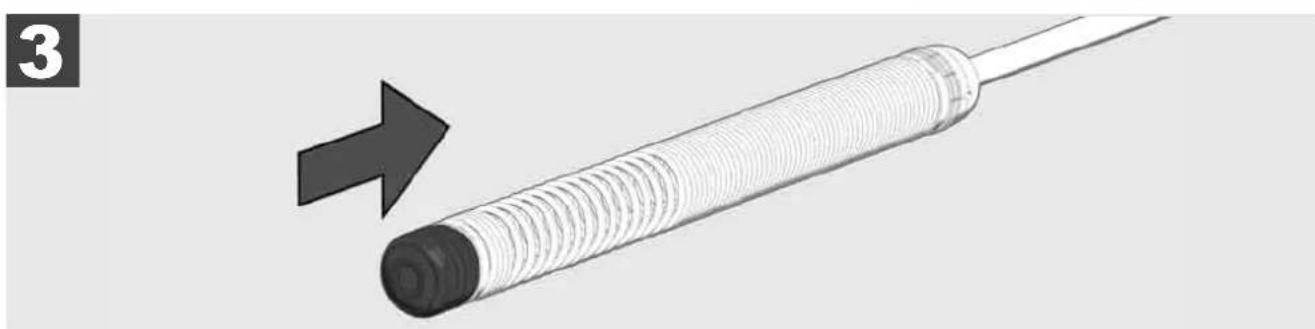

3.8 Cameramodule 28

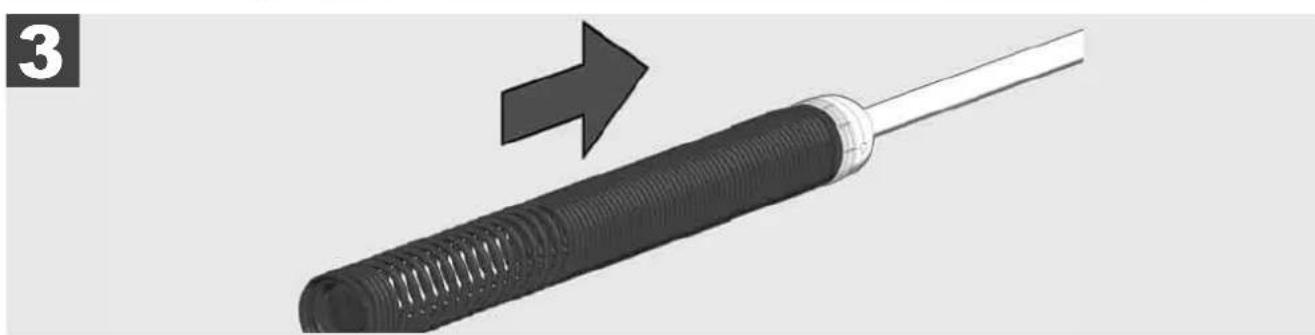

3.9 Veermodule 29

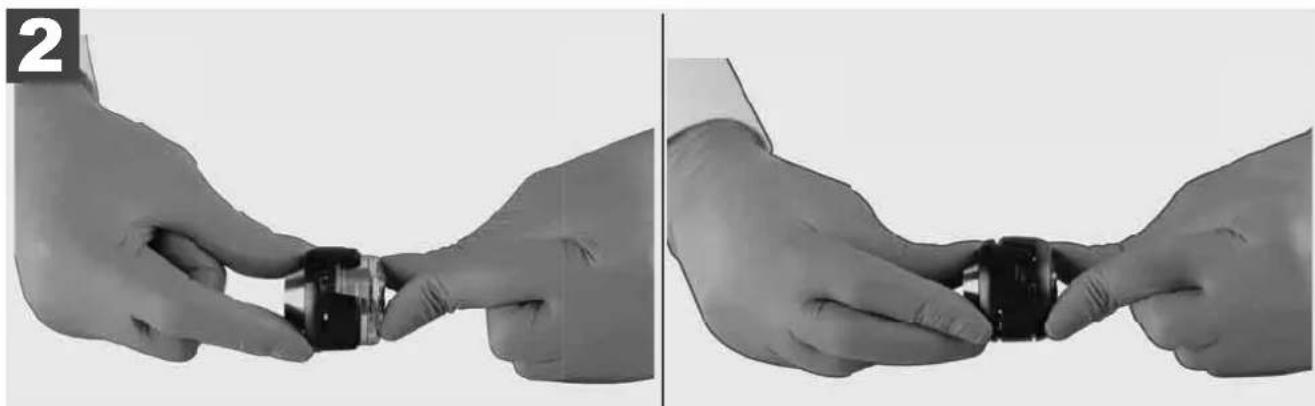

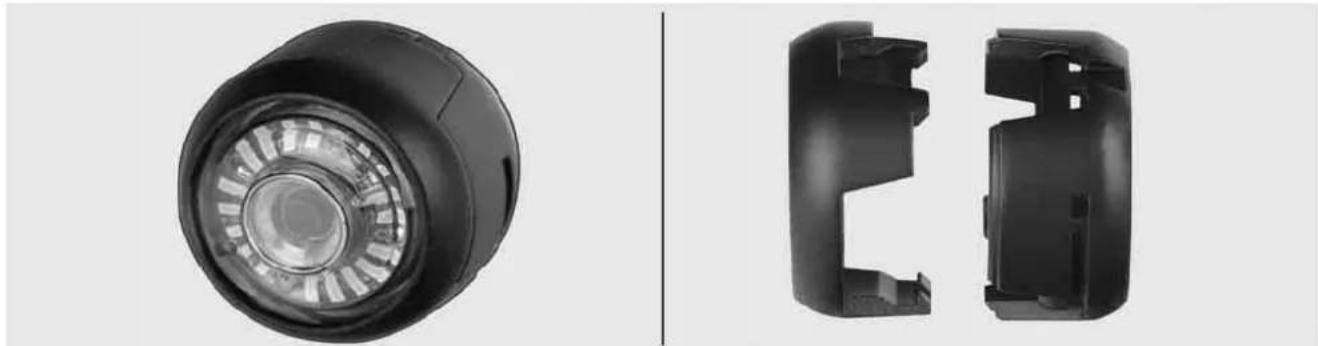

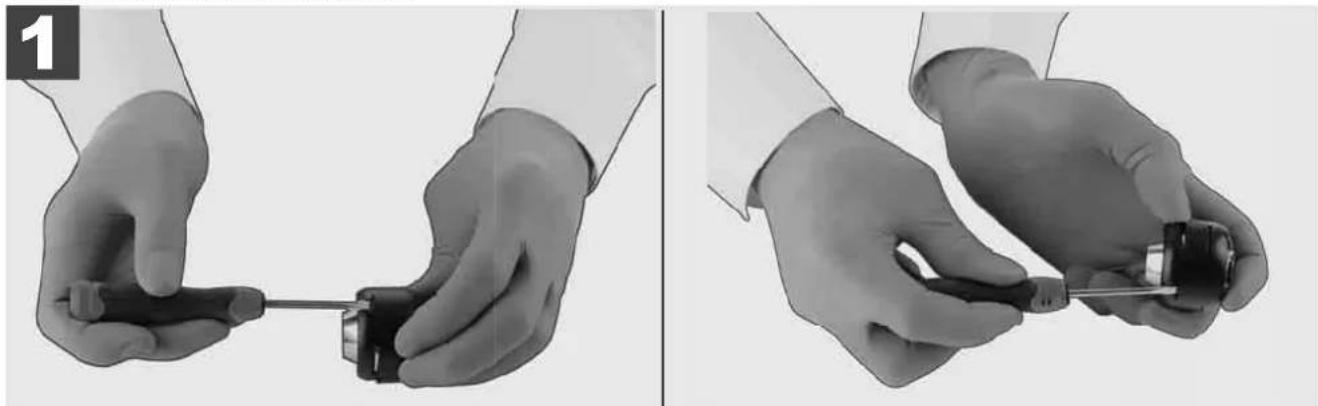

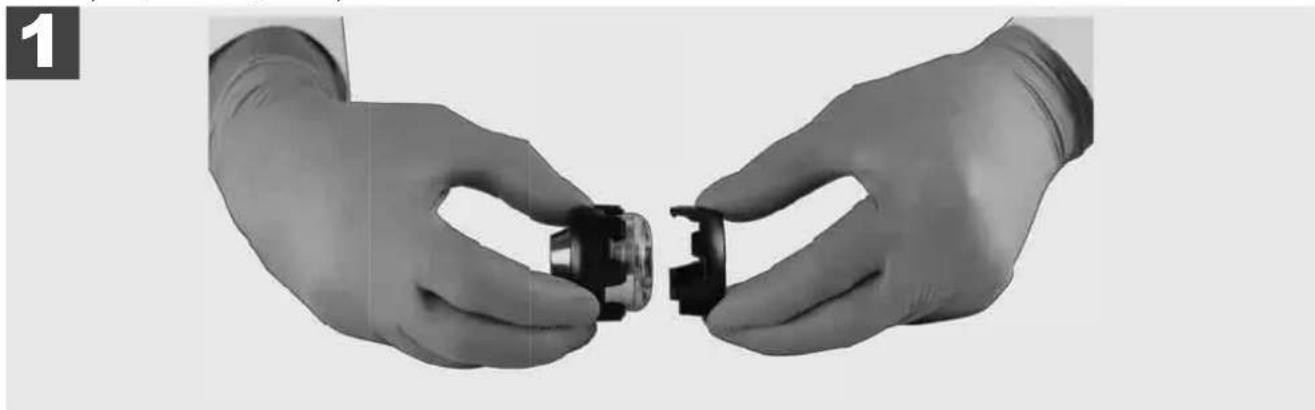

3.10 Veiligheidsafdekking van de camera 30

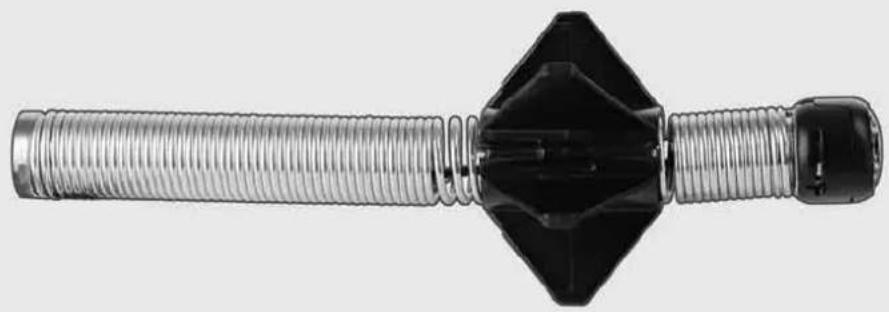

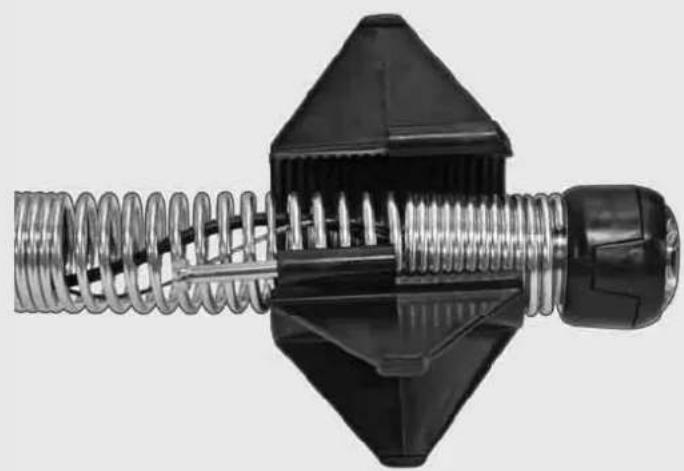

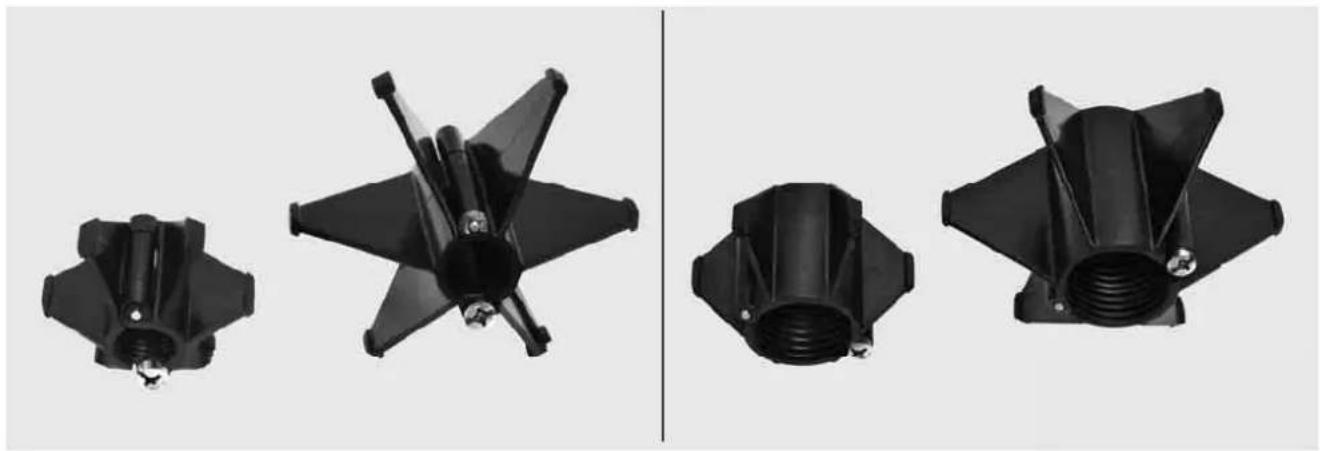

3.11 Camerageleidingen 31
3.12 Service en support 32

1.1 Bijzondere veiligheidsinstrumenties voor leidingingspectiesystemen

Bij werkzaamheden in buizen moet worden gewaarborgd dat deze Niet onder spanning staan of elektrisch geladen zijn. De buizen mogen geen vloeistof bevatten. De camera en het apparaat mogen Niet in contactkommen met vloeistof.

De camera en de kabel月至in contact komen met olie,gas of andere corrosive materialen.

Controleer vór alle werkzaamheden eerst het werkbereik om het risico voor explosies, elektrische schokken en materièle schade te voorkomen. De kabel mag Niet in contactkommen met elektrische componenten, chemicalien of bewegende delen.

Voorkom het risico voor schade aan het apparaat, oefen Niet te veel kracht uit en knik de kabel Niet. Gebruik de inspectiecamera en de kabel Niet in bereiken waar deze met bijtende of olieachtige substanties in contact zouden konnen komen.

Gebruik de kabel nicht om verstoppenen of hindernissen te verwijderen. Dit apparaat is geen leidinggreiniger!

Als de te reinigen afvoerleiding chemicalien, bacterien of andere toxische substanties resp. ziektekiemen zou kuren bevatten, dient u onder de door de fabrikant aanbevolen veiligheidschoenen nog latex- of rubberhandschoenen en bovendien een veiligheidsbril, gezichtsbescherming, veiligheidskleding en eenademhalingsmasker te dragen. Buisleidingen kuren chemicalien, bacterien of andere substanties bevatten die toxisch of ziekteverwekkend zijn en bijtonden of ander ernstig letsel kurenveroorzaken.

Neem de hygienevoorschriften in acht. Eet en rook Niet verwijl u met het apparaat werkt. Na de omgang met of het gebruik van het leidingingspectiesystem dient u uw handen en andere lichaamsdelen die met de inhoud van de leiding in contact zichn gekomen, altijd te wassen met warm water en zeep. Zo vermijdt u gezondheidsrisico's op grond van contact met toxische of ziekteverwekkende stoff en.

Controleer de kabel voor het gebruik op slijtagesporen en schade. Vervang een verslenen of beschadigde kabel voor het gebruik van het apparaat.

VOORZICHTIG! Wees voorzichtig als u het leidinginspectiesystem met behulp van de draagvoorziening op uw rug draagt. Het is möglichd dat u uit balans raakt.

Gebruik het apparaat alkijd voorzichtig en met overleg. Het is onmogelijk om alle gevaren te voorzien. Gebruik dit apparaat Niet als u de onderhavige handleiding Niet begrijpt of het gevoel hebt dat u het werk Niet aankunt. Neem vooreer informatie of scholingen contact op met Milwaukeede een gekwalificeerde vakman.

Etiketten en typeplaatjes moot Niet worden verwijderd. Deze plaatjes bevatten belangrijke informatatie. Als.Deze informatieplaatjes Niet更是 leesbaar zijn of ontbreken, kunt u voor kosteloze verranging contact opnemen met de technische Dienst van MILWAUKEE.

Bepaalde door slijp-, schuur- en boormachines of bouwactiviteiten veroorzaakte stoffen konnen chemische substanties bevatten die kankerverwekkend zich, tot geboorteafwijkingen leiden of schadelijk zich voor de vruchthaarheid. Voorbeelden van dit soort chemische substanties zich:

• lood uit loodhoudende verven,
• kristallijn siliciumdioxide uit bakstenen, cement of andere metselwerkproducten evenals
• arseen of chromm uit chemisch behandeld bouwhout.

Het risico van bloatstelling hangt ervan af, hoe vaak u dit soort werkzaamheden verricht. Werk als tijd in goed geventileerde ruimten om het risico van bloatstelling tot een minimum te beperken. Draag officieel goedgekeurde beschermingsmiddelen, zoals stofmaskers met micropartikelfi Iters.

1.2 Verdere veiligheids- en werkinstrcties

Vervang de accu Niet als het oppervlak van het gereedschap nat is.

Gooi verbruike accu's Niet in het vuur of bij het huisvuil. Milwaukee biedt namelijk een milieuvriendelijk recyclingmethode aan voor uw oude accu's.

Bewaar accu's Niet bij metalen voorwerpen (kortsluitingsgevaar!).

Laad accu's van het systeme M18 alleen met laadtoestellen van het systeem M18 laden. Laad geen accu's van andere systemen.

Onder extreme belasting of extreme temperatures kan uit de accu accu-vloeistof vrijkomen. Spoel de huid na contact met accu-vloeistof direct met water en zeep. Spoel uw ogen bij oogcontact direct minstens 10 minuten grondig en raadpleeg onmiddelijk een arts.

Waarschuwing! Voorkom brand, persoonlijk letsel of materiele schade door kortsluiting en dompel het apparaat, de accu en het laadtoestel Niet onder in vloeistoffen en waarborg dat geen vloeistoffen konnen binnendringen.

Corrosieve of geleidende vloeistoffen zoals zout water, bepaalde chemicalien, bleekmiddelen of producten die bleekmiddelen bevatten, können een kortsluiting veroorzaken.

Dit apparaat mag Niet door personen gereinigd of bediend worden die over verminderde lichamelijkke, sensorische of geestelijkke vermogens resp. gebrekkige ervaring of kennis beschikken, tenzij ze door een wettelijk voor hun verilgheid verantwoordelijkpe soon werden geinstrueerd in de veilige omgang met het apparaat. De hierboven genoemde personen mogen het apparaat alleen onder toezicht gebruiken. Dit apparaat hoort Niet thus in kinderhanden. Als het apparaat Niet gebruikt worden, moet het dan ook buiten de reikwijdte van kinderen worden bewaard.

Kabelengte van de camera. 30 n.. 36 m.. .60 m.. 60 m

Camerakop. 25 mm 25 mm 25 mm 34 mm

Max. vergroting 4x 4x 4x 4x

Accuspanning 18 V

Gewicht volgens de EPTA-procedure 01/2014 (4.0 Ah / 12 Ah)..10,8 kg.. 12,4 kg.. 16,6 kg.. 20,46 kg.. 5,37 kg

Bluetooth-frequenieband (frequeniebanden) 2402-2480 MHz

Hoogfrequent vermogen. 1,8 dBm

Bluetooth-verse 4.0 BT signalmodus

Aanbevolen omgevingstemperatuur tijdens het werken. -18 .... +50^

Aanbevolen accutypes M18B...M18HB

Aanbevolen laadtoestellen. M12-18C, M12-18AC, M12-18FC, M1418C6

1.4 Voorgeschreveu gebruik van het systeme

Het leidinginspectiesystem is bedoeld voor het onderzoek en de inspectie van buisleidingen. Het system要比aat uit drie modules:

• Leidinginspectietrommel M18 SIC30HDR, M18 SIC36HDR, M18 SIC60SCHDR, M18 SIC60HDR

De leidingingspectietrommel is bedoeld voor het op- en afrollen en voor de besturing van de duwkabel. De trommels zijn verkrijgbaar in de volgende maten: M18 SIC30HDR, M18 SIC36HDR en M18 SIC60SCHDR, voor ledingen met een diameter van 50~mm tot 150~mm en het grotere model M18 SIC60HDR voor leidingen met een diameter van 75~mm tot 250~mm .

Alle trommels bevatten een duwkabel met veermodule waarop de zelfnivellerende camerakop gemonteerd is.

De draadloze monitor M18 SIM en de Smart Hub M18 SISH konnen met alle trommels worden gebruikt.

Alle trommels konnen zowel verticaal al horizontal worden ingezet. Op de achechterkant van de M18 SIC36HDR kan een draagvoorzieening worden bevestigd, zodat het apparaat op de rug kan worden gedragen.

• Smart Hub M18 SISH

De Smart Hub M18 SISH is bedoeld als besturing voor het leidinginspectiesystem.

De draadloze monitor M18 SIM of de tablet waarop de Milwaukee® leidinginspectie-app geinstalleerd is, maar een verbinding met de Smart Hub M18 SISH om de video-opnames en Foto's te ontvangen. Zowel video's alsoto's worden op het interne station van de Smart Hub M18 SISH opgeslagen.

• Draadloze monitor M18 SIM (niet bij de levering inbegrepen; is apart verkrijgbaar)

Via de draadloze monitor M18 SIM kennen video's en Foto's opgenomen, de door de camerakop opgenomen video's bekeken en video- en fotobestanden afgespeeld worden. Tijdens de video-opname kennen via de interne microfoon ingesproken commentaren worden opgenomen. Via de functie ,Labels' kennen ook commentaarteksten worden toegevoegd. De commentaarteksten worden in de opgenomen video weergegeven en verschijnen samen met datum, tijd en afgerolde kabellenge op de Foto's.

Gebruik dit apparaat uitsluitend voor het beschreven doel.

1.5 Vereisten aan de radiofrequencies m.b.t. Europese installaties

Opmerking: dit apparaat werk getest en houdt de grenswaarden van een ontvanger van categorie 3 overeenkomstig EN 300 440 V2.1.1 aan.

Deze grenswaarden要去en een redelijk bescherming gegen radiografische storingen in woongbebouwen waarborgen.

Dit apparaat reageert op andere apparaten die radiogolven binnen het freiorentiebereik van 2402 tot 2480 MHzuitstralen. Hierdoor konnen storingen optreden bij het gebruik van de afstandsbediening. Het kan nicht worden uitgesloten dat onder bepaalde omstandigheden storingen optreden. Om vast te konnen stellen of dit apparaat door de radiosignalen van andere apparaten gestoord wordt, schakelt u de andere apparaten even uit om te controeren of de storingen dan verdwijnen. Met de volgende maatregelen konnen storingen worden verholpen:

• De storingsbron uitschakelen.

• De afstand maar de storingsbron verhogen.

• Een vakhandelaar of een gekwalifi ceerde radiotechnicus raadplegen.

1.6 EG-Verklaring van overeenstemming

Hierbij verwkaar ik, Techronic Industries GmbH, dat het type radioapparatuur M18SISH overeenstemt met de richtlijn 2014/53/EU. De volledige tekst van de EG-verklaring van overeenstemming kan worden geraadpleegd op het volgende internetadres: http://services.milwaukeetool.eu

1.7 ONE-KEYTM

Lees de bijgeleverde snelstartgids of kijk op unsere website onder www.milwaukeetool.com/one-key voor meer informatie over de ONE-KEY-functie van dit apparaat. U(Inte-KEY app op uw smartphone downloaen via de App Store of Google Play.

In geval van elekrostatische ontladingen worden de bluetooth-verbinding onderbroken. Breng in dat geval de verbinding handmatig weeer tot stand.

Het apparaat voldoet aan de minimumeisen volgens EN 55014-2:2015 / EN 301489-1 V2.2.3 / EN 301489-17 V3.1.1.

ONE-KEYTM-indicator

Blauwlicht: draadloze verbinding is actief en kan via de ONE-KEY™-app worden ingesteld.

Blauw knipperlicht: apparatus met de ONE-KEY™-app.

Rood knipperlicht: apparatus went om veiligheidsredenen geblokkeerd en kan door de bediener worden gedeblokkeerd via de ONE-KEY™-app.

1.8 Accu's

Langereijd Niet toegepaste accu's要去 voor gebruik alkijd worden bijgeladen.

Een temperatuur boven de 50^ vermindert de capacititeit van de accu. Vermijd langdurige verwarming door zon of hitte.

Houd de aansluitcontacten aan het laadtoestel en de accu schoon.

Voor een optimale levensduur要去 de accu na het gebruik volledig worden opgeladen.

Voor een zo lang möglichke levensduur van de accu moet deze na het opladen uit het laadtoestel worden verwijderd.

Bij een langere opslag van de accu dan 30ragen:

accu bij een temperatuur van minder dan 27^ en droog bewaren.

accu bij een laadtoestand van ca. 30% - 50% bewaren.

accu om de 6 maanden opniewuw opladen.

1.9 Transport van lithium-ionen-accu's

Lithium-ionen-accu's vallen onder de wettelijk bepalingen inzake het transport van gevaarlijke goederen.

Voor het transport van deze accu's要去en de lokale, nationale en internationale voorschriften en bepalingen inRCT Acht worden genomen.

• Verbruikers mogen denen accu's zonder meer over de weg transporteren.
• Het commerciele transport van lithium-ionen-accu's door expeditiebedrijven is onderhevig aan de bepalingen inzake het transport van gevaarlijke goederen. De verzendingsvoorbereidingen en het transport月至uitsluitend worden uitgevoerd door dienovereenkomstig opgeleide Personen. Het complete proces要去 deskundig worden begeleid.

Onderstaande punten要去en bij het transport van accu's in acht worden genomen:

• Waarborg ter vermijding van kortsluitingen dat de contacten beschermd en geisoleerd zijn.
• Let op dat de accu Niet in de verpakking kan verschuiven.
• Beschadigde of lekkende accu's mogen nicht worden getransporteerd.

Neem voor meer informatie contact op met uw expeditiebedrijf.

1.10 Onderhoud

Gebruik alleen Milwaukee-toebehoren en -onderdelen. Onderdelen die nicht vermeld worden, konnen het best door de Milwaukee servicedienst verranging worden (zie ook de brochure Garantie/klantenserviceadressen).

1.11 Symbolen

Voor alle werkzaamheden aan het apparaat要去 de accu worden verwijderd.

Lees de instructies zorgvuldig door voordat u het apparaat in gebruik neemt.

Draag veiligheidshandschoenen!

Draag bij het werknen met het apparaat.altijd een veiligheidsbril.

Afgedankte batterijen en afgedankte elektrische en elektronische apparatuur mogen nicht samen via het huisafval worden afgevoerd. Afgedankte batterijen en afgedankte elektrische en elektronische apparatuur要去en geschienen ingezameld en afgevoerd worden.

Verwijder afgedankte batterijen, afgedankte accu's en verlichtingsmiddelen uit de apparatuur voordat u deze afvoert.

Informeer bij uw gemeente of bij uw vakhandelaar waar recyclingbedrijven en inzamelpunten.

Al naargelang de lokaal van toepassing zijnde voorschriften können detailhandelaren verplicht zich om afgedankte batterijen, afgedankte elektrische en elektronische apparatuur kosteloos terug te nemen.

Geef uw afgedankte batterijen, afgedankte elektrische en elektronische apparatuur af voor recycling en help zo mee om de behoefte aan grondstoff en te verminderen.

Afgedankte batterijen (vooral lithium-ion-batterijen), afgedankte elektrische en elektronische apparatuur bevatten waardevolle, recyclebare materialen die, mits ze Niet milieuvriendelijk worden afgevoerd, negatieve gevolgen können haben voor het milieu en uw gezondheid.

Verwijder persoonlijke gegevens van uw afgedankte apparatuur voordat u deze afvoert.

V Spanning

Gelijkstroom

Europees symbol van overeenstemming

Britse conformiteitsmarkering

Oekraiens symbol van overeenstemming

Euro-Aziatisch symbol van overeenstemming

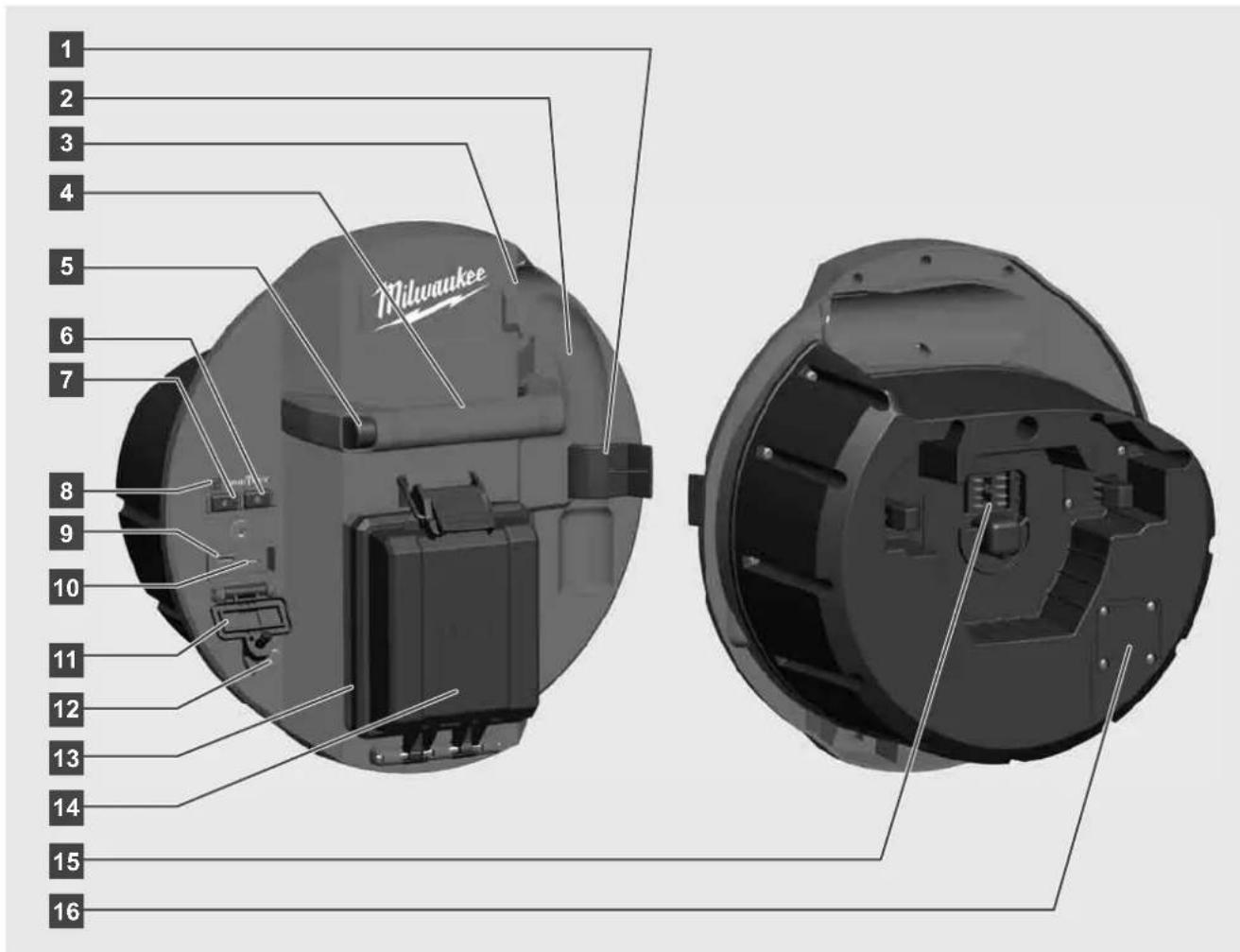

2.1 Overzicht Smart Hub M18 SISH

1 Veerclip - voor de borging van veer en camera tijdens het transport.
2 Veerhouser - houdt de veer en de camera tijdens het transport en de opslag op hunplaats.
3 Kabelgeleiding - voor deplaatsing van de Smart Hub要去en de veer en de duwkabel door de geleiding worden gestoken.
4 Handgreep
5 Ontgrendelingstoets - druk deze toets in om de Smart Hub van de leidingingspectietrommel los te halen.
6 Hoofdschakelaar - een keer kort indrukken om het apparaat in te schakelen; ingedrukt honden om het apparaatuit te schakelen.
7 Toets Kabellenge terugzetten - zet de kabelenge van de afgerolde kabel maar nul.
8 ONE-KEY-LED-indicator
9 USB-A-poort - voor het directe opslaan van video's en Foto's en voor de firmware-updates.
10 USB-C-poort - optionele verzorgings- en data-aansluiting voor de verbinding van de draadloze monitor M18 SIM met de Smart Hub.
11 Afdekking voor de USB-aansluiting - waterdichte afdekking die de USB-aansluitingen beschermt gegen stof en vocht.
12 Aardingsstok – voor de aarding van de Smart Hub bij het traceren van de duwkabel.
13 Afdekking voor de accu - waterdichte afdekking die de accu beschermt gegen stof en vocht.
14 Accuvak - voor M18TM-accu
15 Aansluiting voor de verbinding van de Smart Hub en de leidingingspectietrommel.
16 Testaansluiting camera - voor het verhelpen van storingen bij problemen met de camerakop

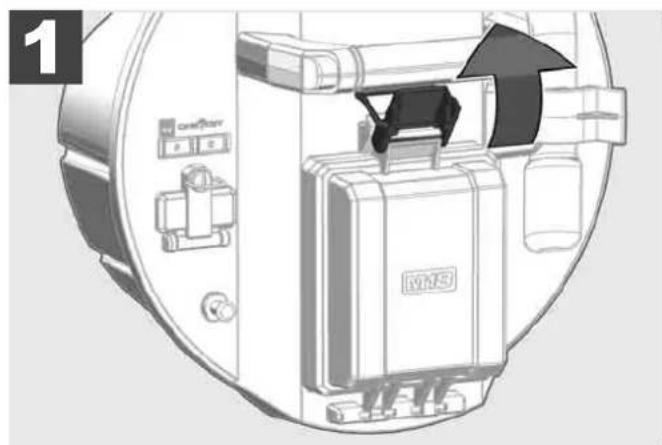

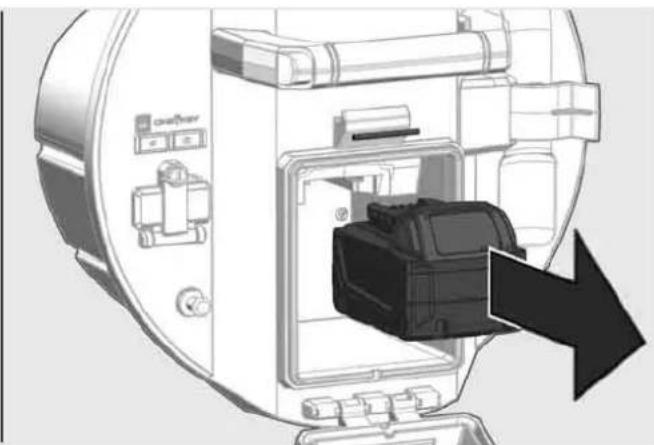

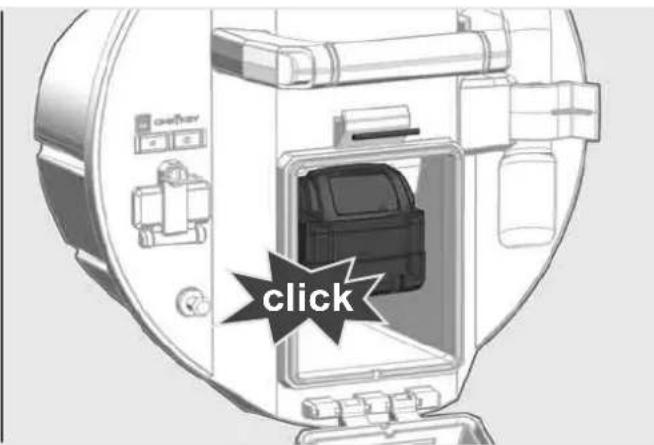

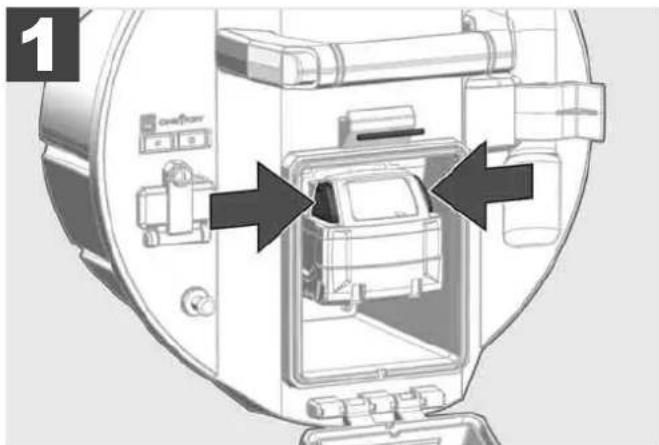

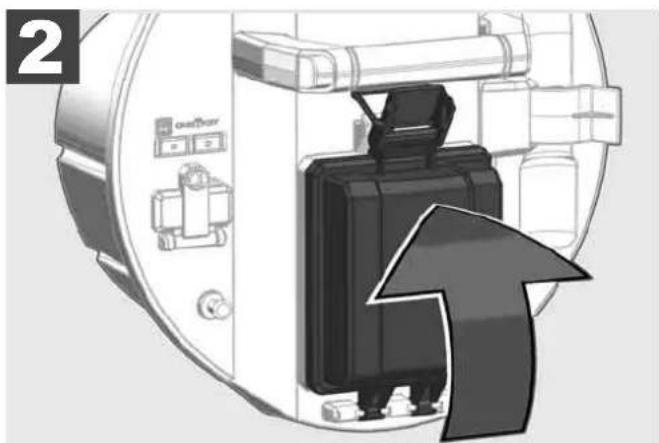

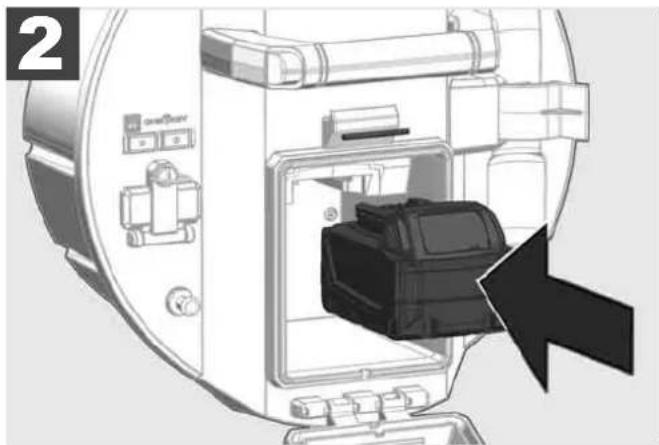

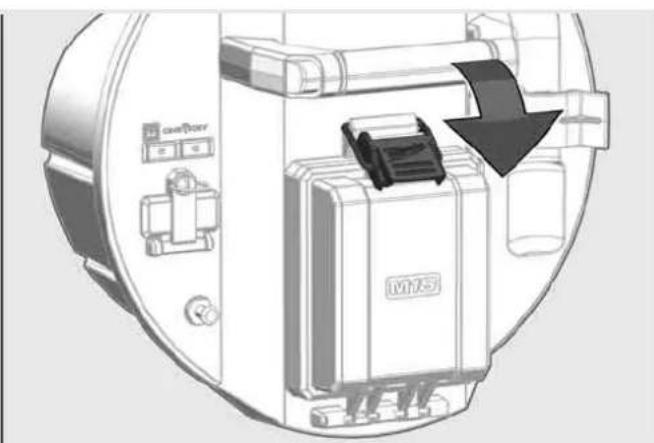

2.2 Accuplaatsen en verwijdersen

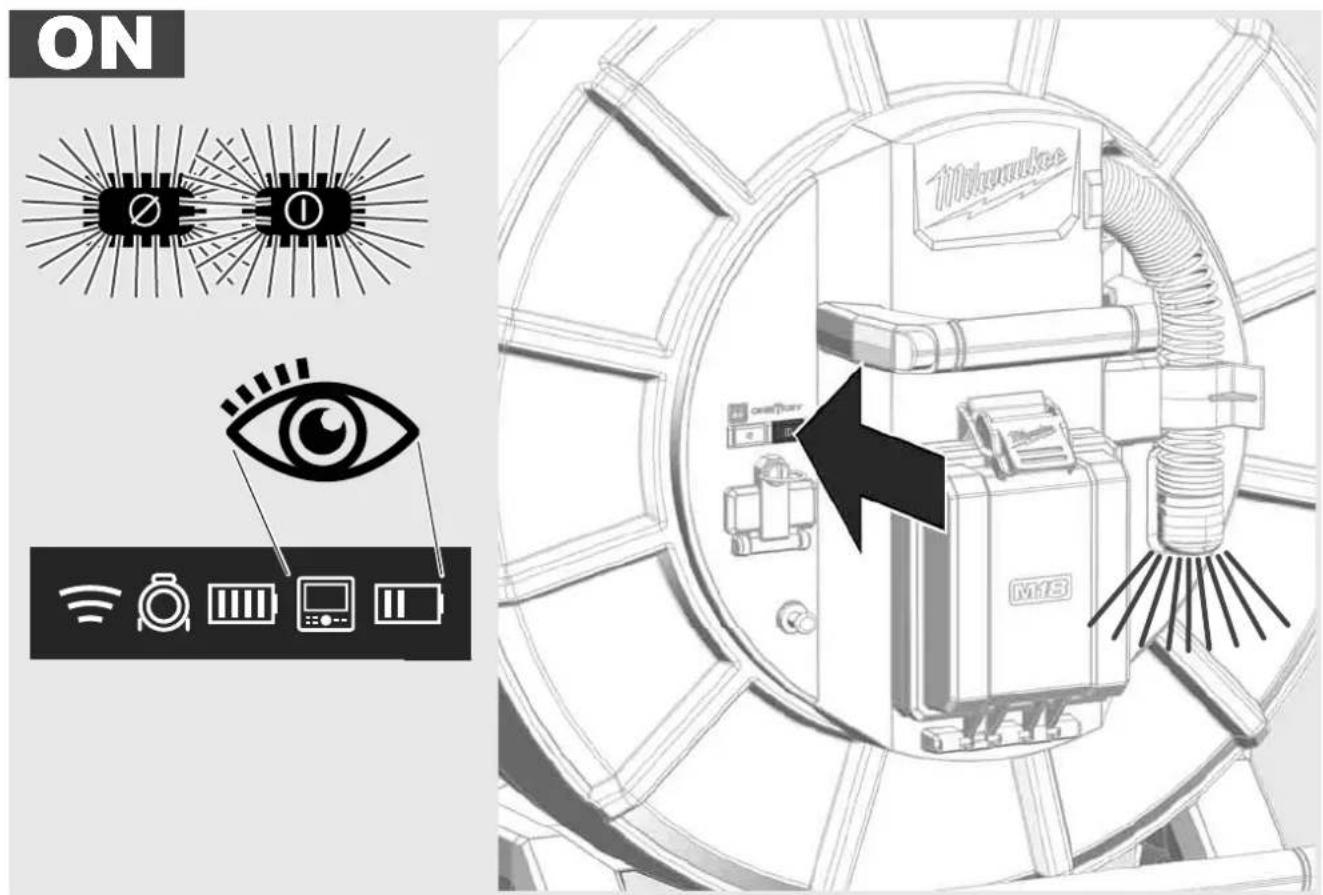

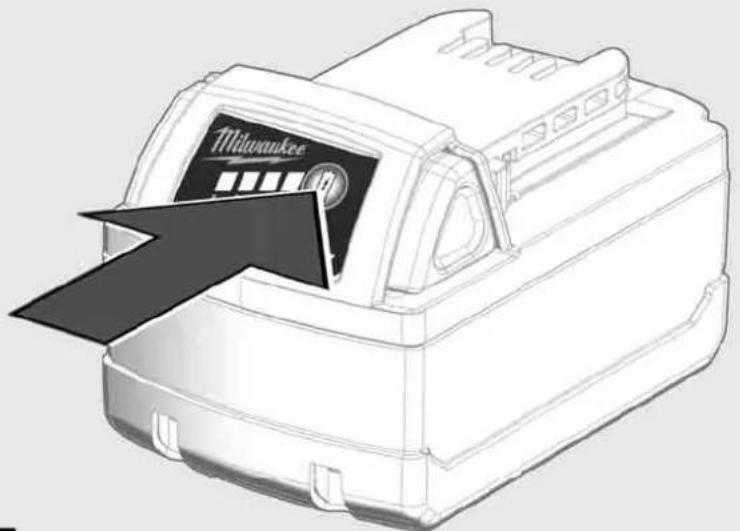

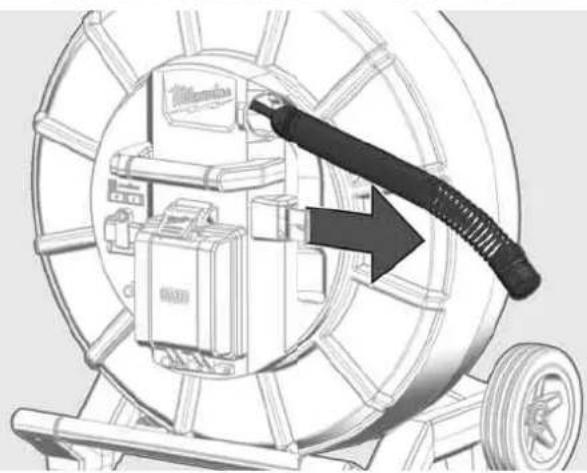

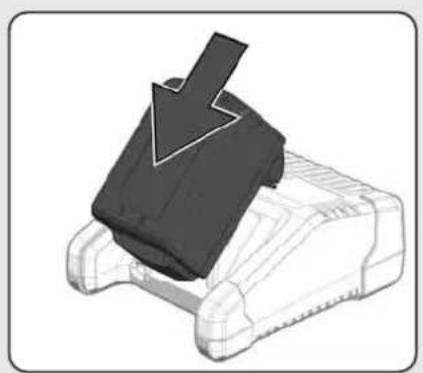

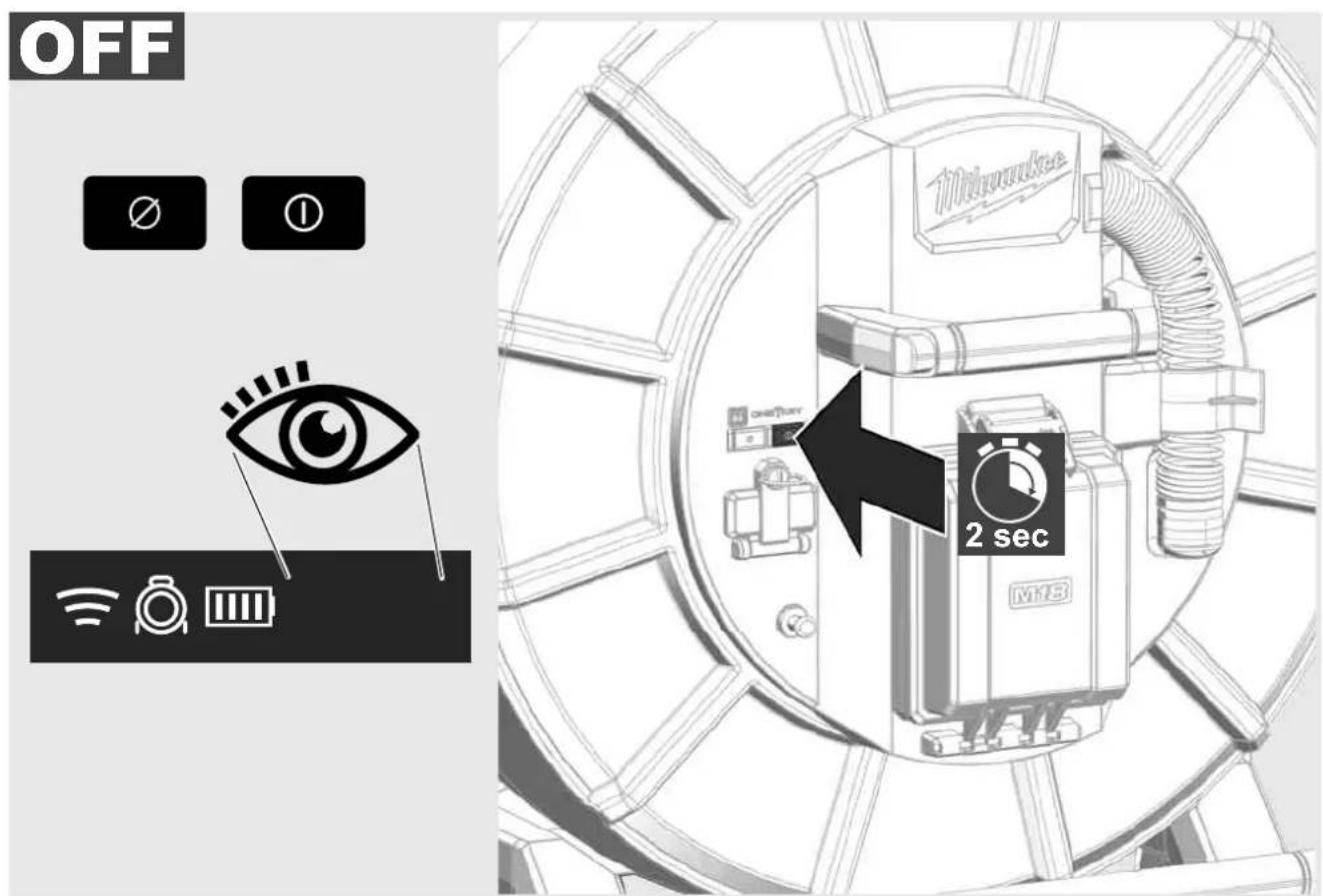

2.3 Acculaadtoestand controlleren

3

4

1

2

3

4

2.7 Monitor aansluiten

Om de instellenen van het LEIDINGINSPECTIESYSTEEM te wijzigen, de functies te besturen en de met de camera opgenomen Foto's en video's wee te gehen, is een extern weergaveapparaat vereist.

Dit externe weergaveapparaat is nicht bij de levering van het LEIDINGINSPECTIESYSTEEM inbegrepen en moet apart worden gekocht.

De volgende opties staan ter beschikking:

• MILWAUKEE DRAADLOZE MONITOR M18 SIM

• Tablet of smartphone met de MILWAUKEE LEIDINGINSPECTIE-APP

De DRAADLOZE MONITOR worden per WIFI of USB-poort op het LEIDINGINSPECTIESYSTEEM aangesloten en is direct maar voor gebruik. Bij het gebruik van een tablet of smartphone要去erd de MILWAUKEE LEIDINGINSPECTIE-APP op het betreffende toestel worden geinstalleerd.

EERSTE GEBRUIK MET DRAADLOZE MONITOR M18 SIM:

1. Schakel de SMART HUB en de DRAADLOZE MONITOR in.
2. De DRAADLOZE MONITOR bouwt binnen 25 seconden automatisch een verbinding op met de SMART HUB.

*Voor een kabelverbinding要去 de monitor via de USB-C-kabel op de Smart Hub worden aangesloten.

EERSTE GEBRUIK MET EEN SMARTPHONE OF TABLET:

1. Download en installer de MILWAUKEE LEIDINGINSPECTIE-APP.
2. Schakel de SMART HUB en het weergaveapparaat in.
3. Selecteer de optie Installingen > WIFI.
4. Selecteer de optie MTCAM_[LAST 9 DIGITS OF HUB SERIAL #].
5. Voer het wachtwoord in: 29702000
6. Start de MILWAUKEE LEIDINGINSPECTIE-APP.

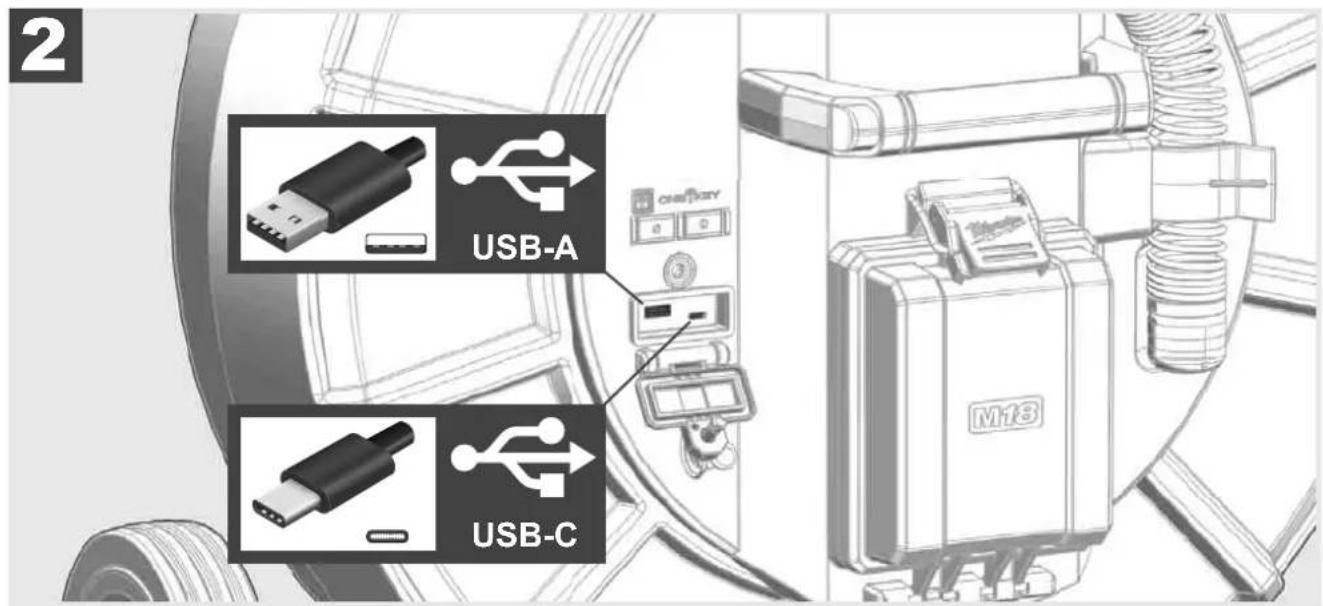

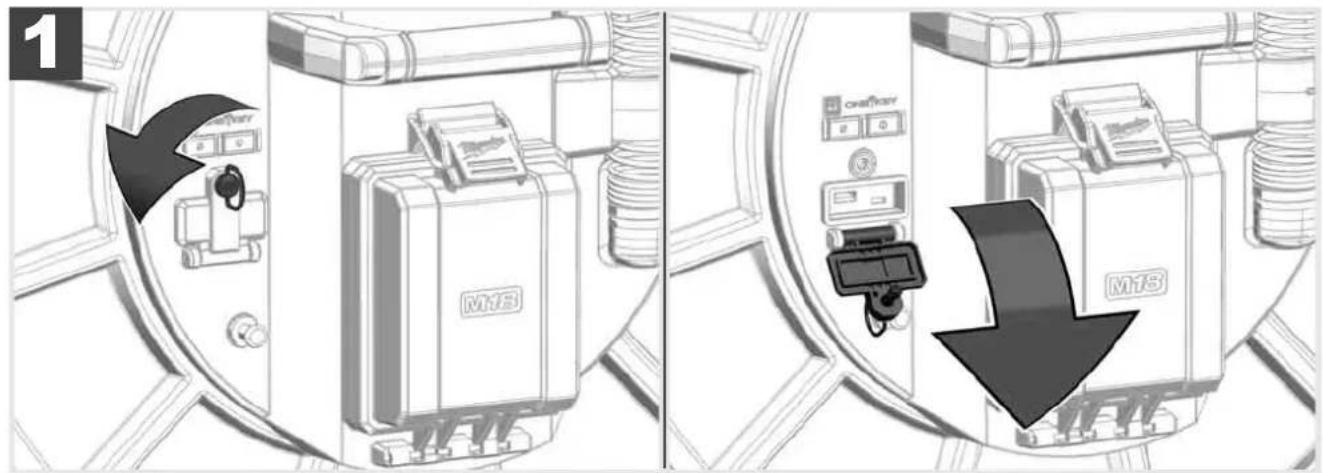

2.8 USB-poorten

USB-A

• Poort voor normala gebruik. Via deze poort hunnen video- en fotobestanden direct opgenomen of vanaf een intern Smart Hub-station overdragen worden.
• Tevens können via deze poort firmware-updates op de Smart Hub worden UITgevoerd.

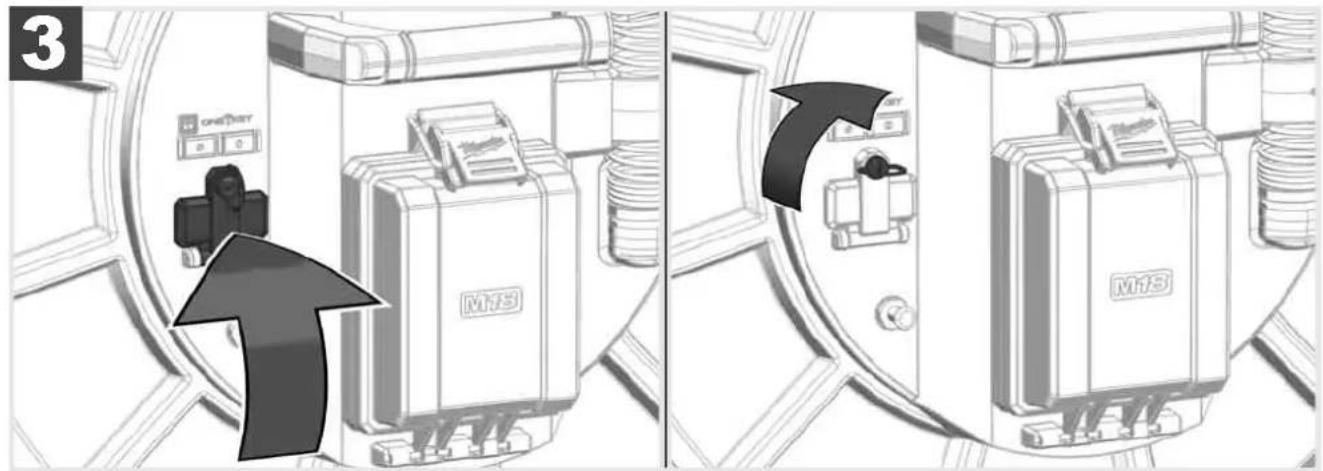

USB-C

• Via deze poort kan een verbindingCUSen de draadloze monitor M18 SIM en de Smart Hub tot stand worden gebracht zonder WIFI-verbinding.

Stroomvoorziening van de Smart Hub via de draadloze monitor M18 SIM of omgeekerd als de accu nicht opgeladen is.

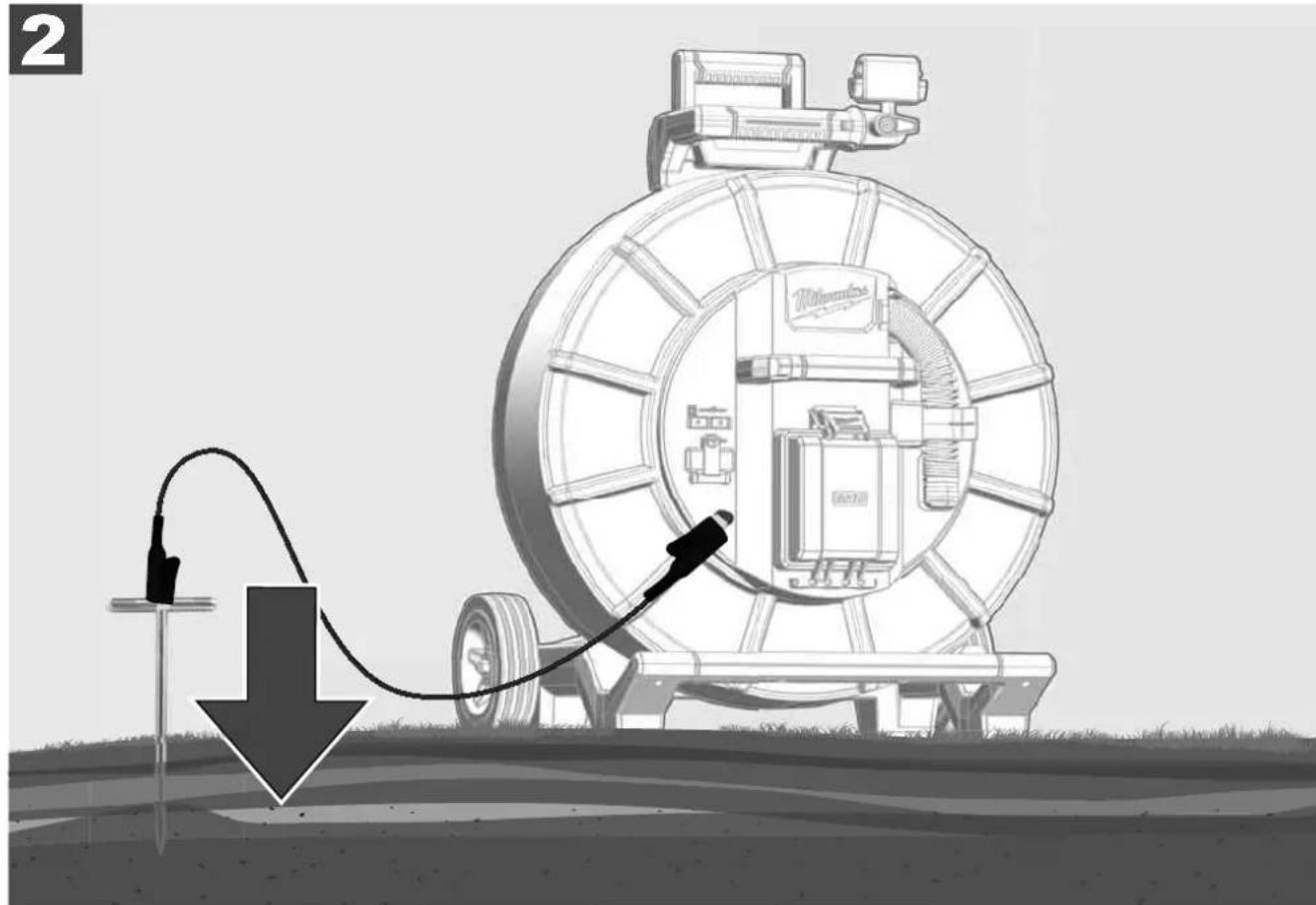

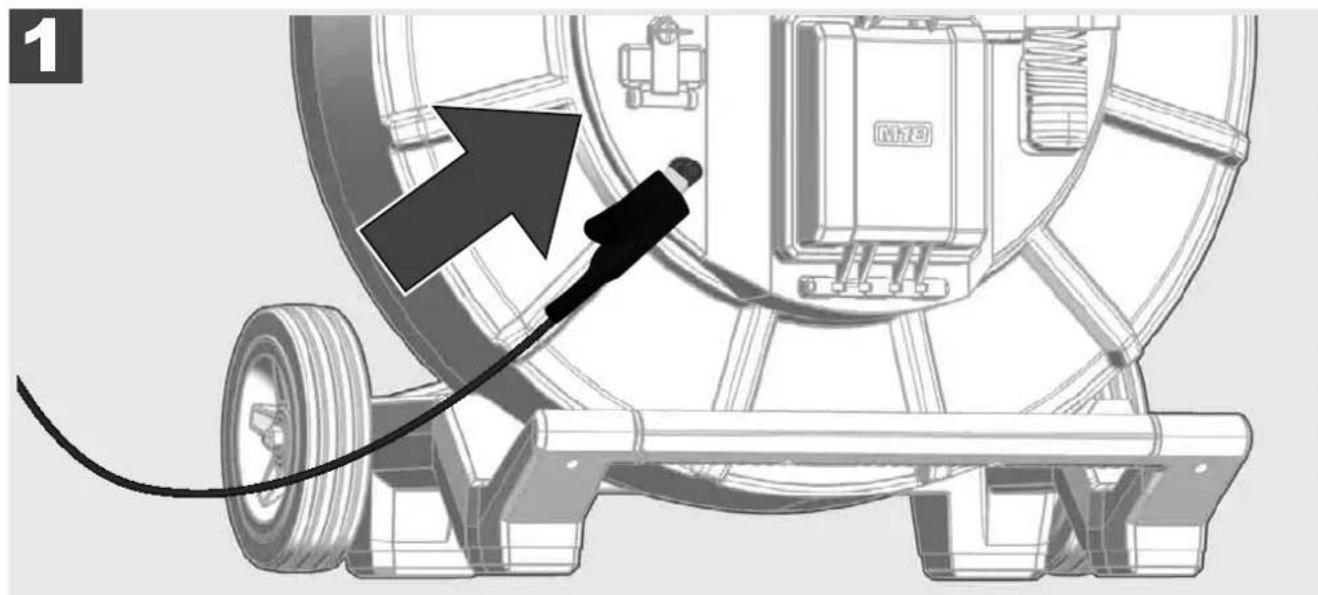

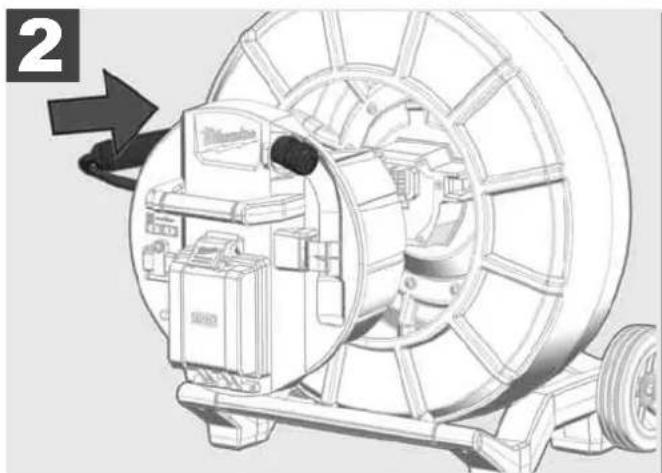

2.9 Aardingsstok

De aardingsstok moet worden gebruikt als de duwkabel worden getraceerd via de functie KABEL TRACEREN. De Smart Hub要去 worden geaard, zodate stroomlus gesloten is en een goed lokalisatiesignaal wordenuit gezonden. Gebruik de bijgeleverde aardingskabel inclusief de aardingsstok voor de aarding van de Smart Hub.

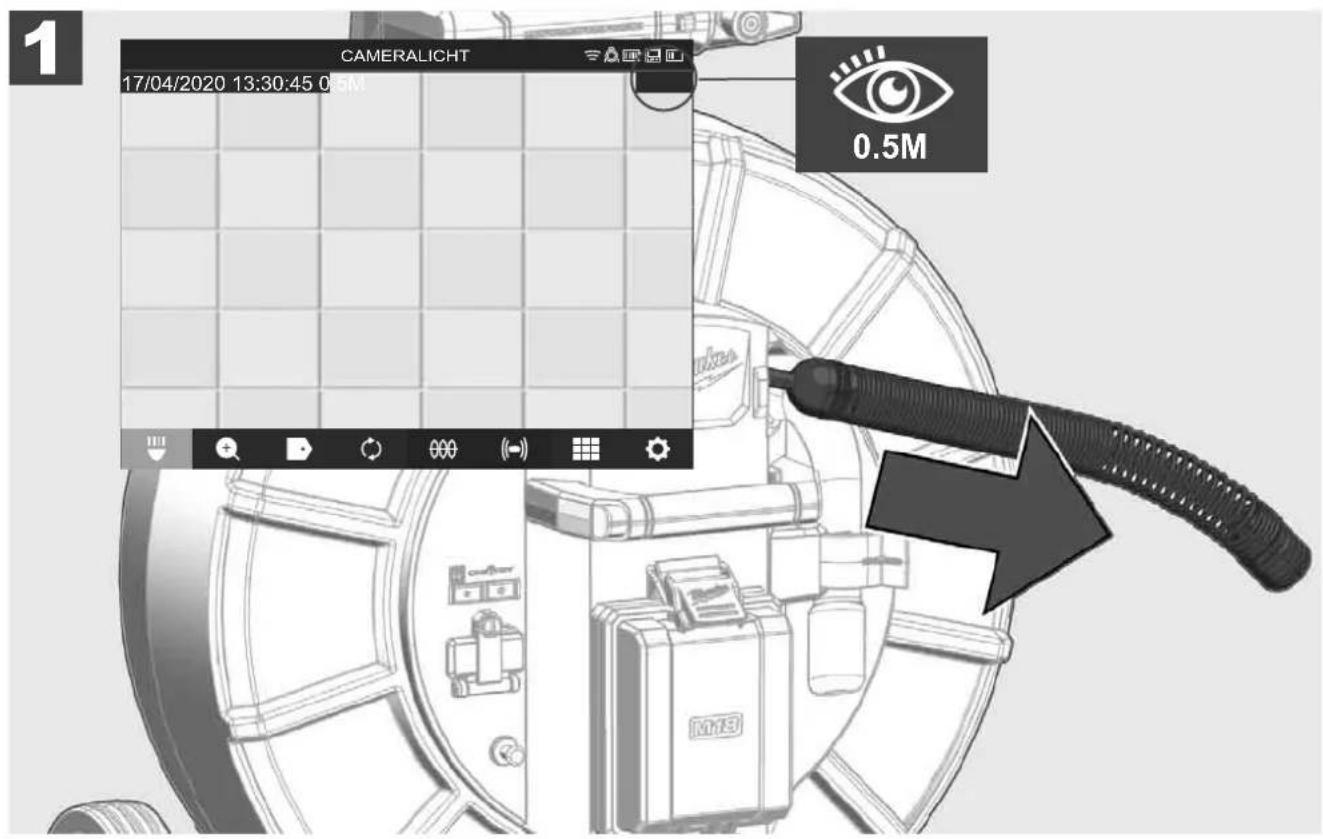

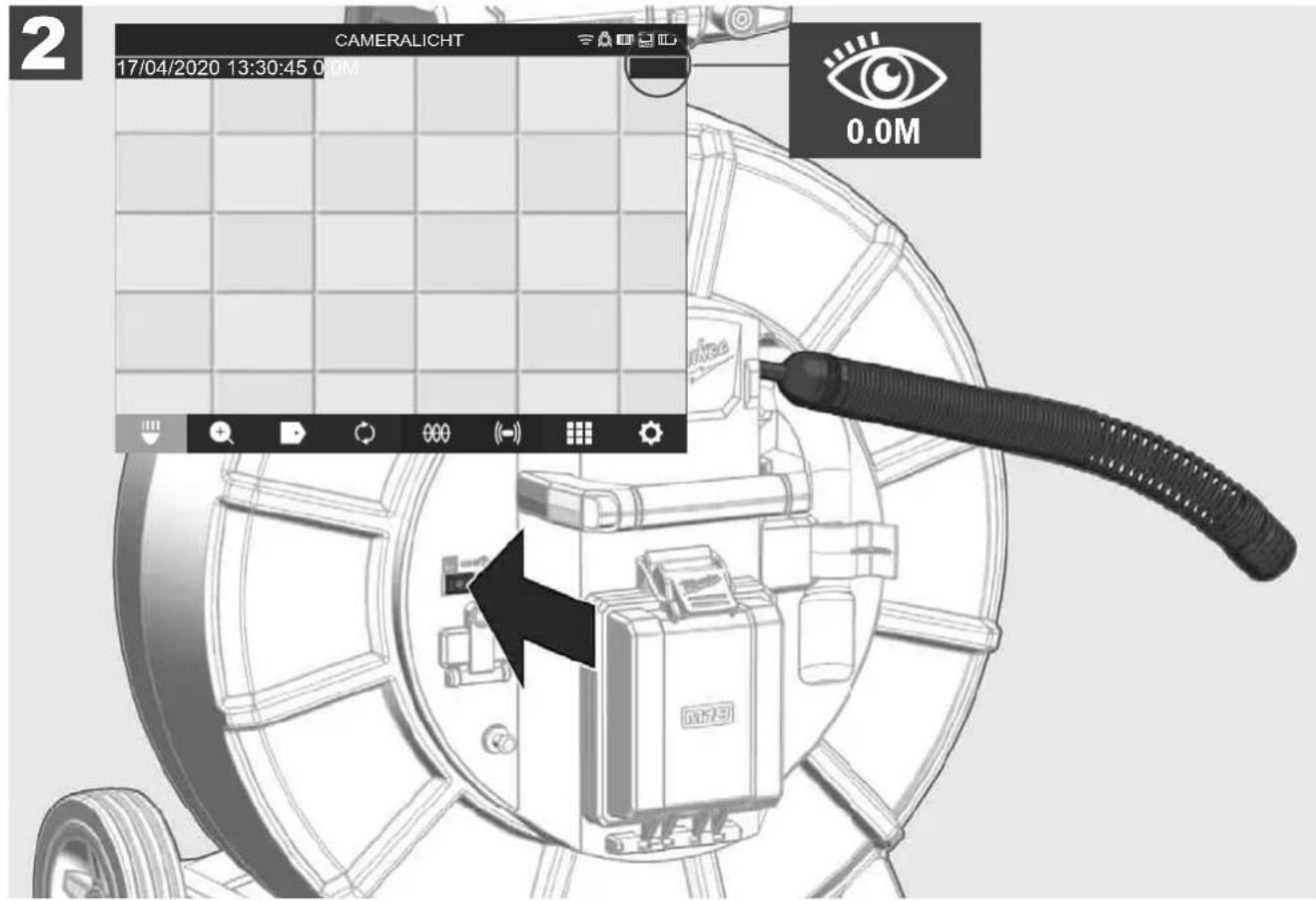

2.10 Teller van de kabelenge terugzetten

Bij het afrollen van de LEIDINGINSPECTIETROMMEL worden de lengte van de afgerolde kabel in de statusbalk van de draadloze monitor M18 SIM weergegeven.

Druk op de toets om de weergave terug te zetten.

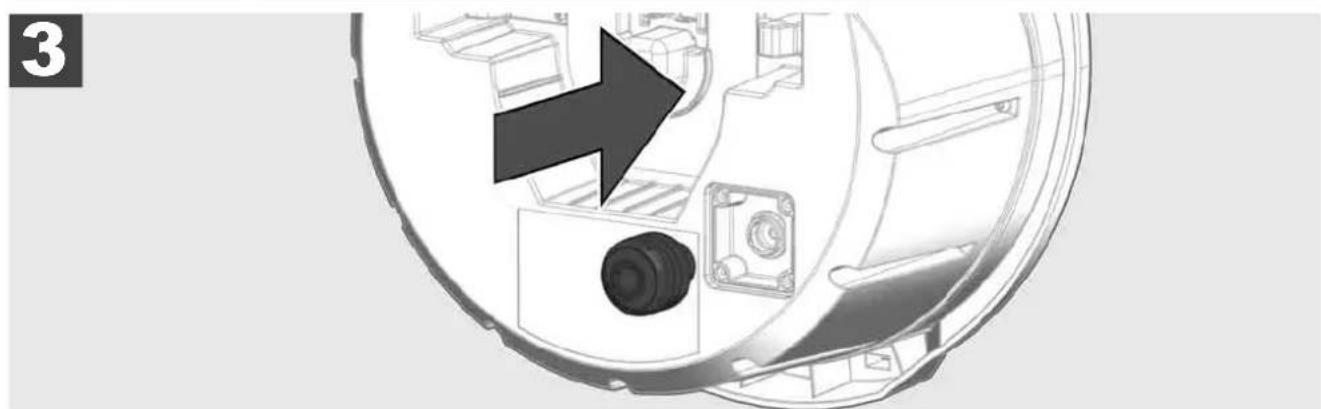

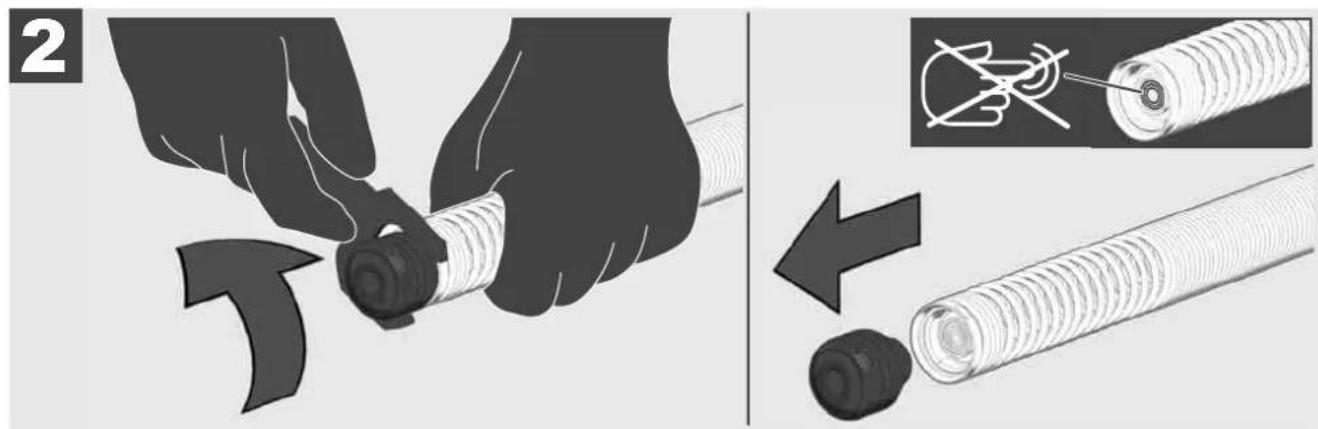

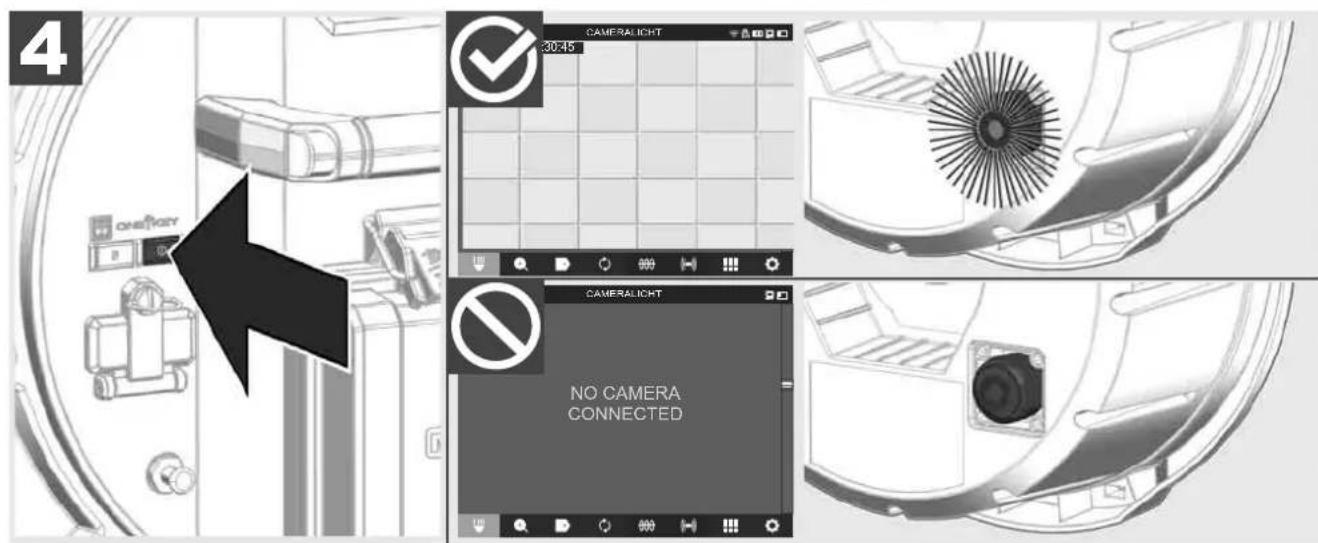

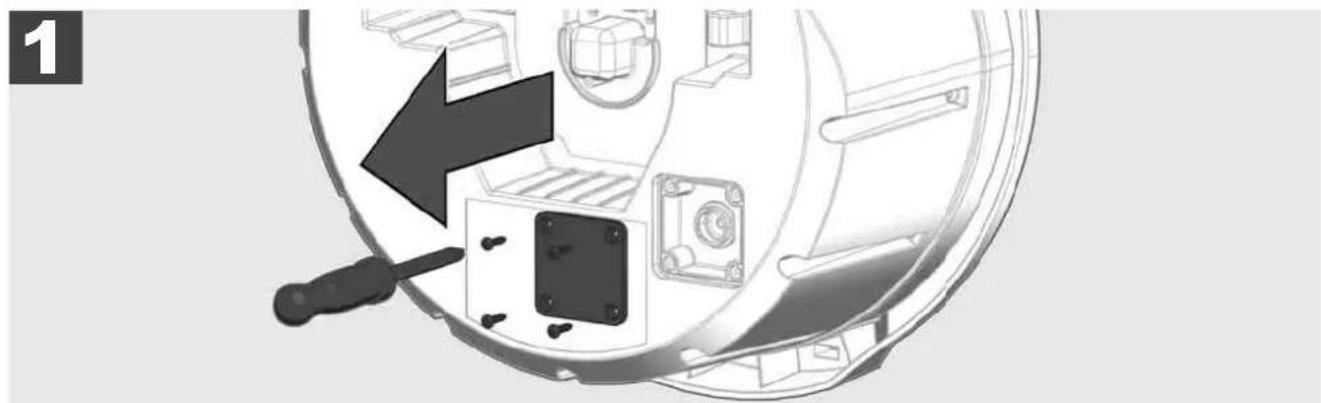

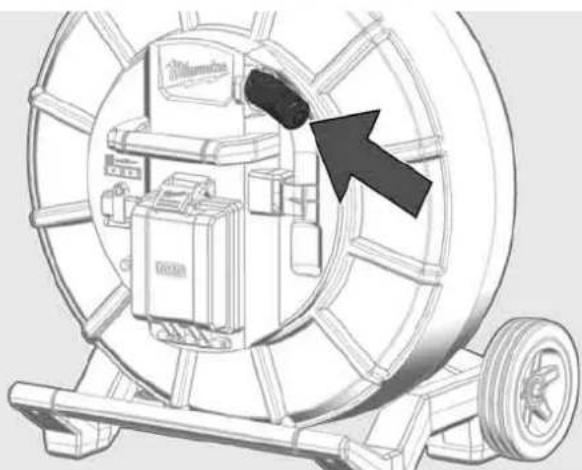

2.11 Testaansluiting camera

In geval van problemen met de camerakop kan de camera via de testaansluiting worden gecontroleerd.

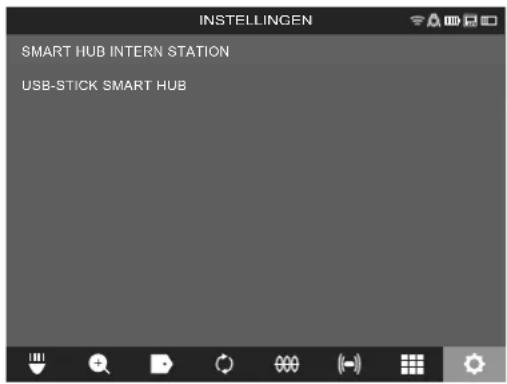

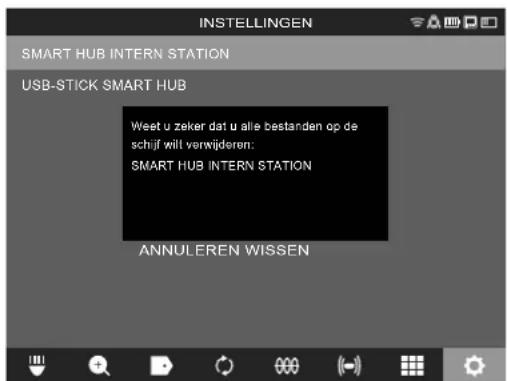

2.12 Intern station en USB-stick formatteren

Met deze functie kurz u het interne 500GB-station van de Smart Hub of de USB-stick formatteren.

USB-sticks要去en worden geformatteerd in FAT32-formaat.

1. Selecteer INSTELLINGEN GEHEUGEN FORMATTEREN
2. Selecteer het geheugen.

1. Bevestig de melding op het scherm.

Het geseleerde station wordt geformatteerd en het systeme keert terug hier menu INSTELLINGEN.

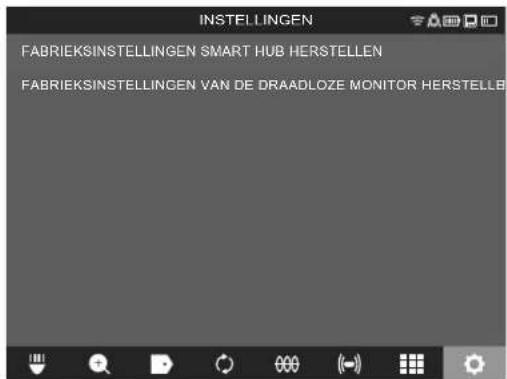

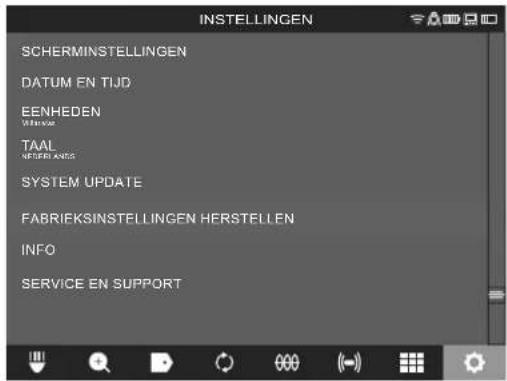

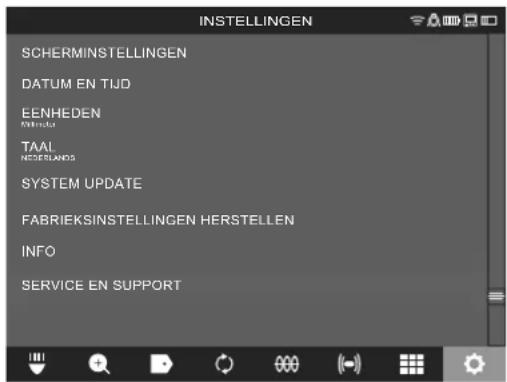

2.13 Fabrieksinstellungen

De selectie van de functie fabrieksinstellenen zet de Smart Hub M18 SISH terug maar de in de fabriek ingestelde waarden.

De volgende instellingen van de Smart Hub M18 SISH worden teruggezet:

• LABELS worden gewist.
  -VIDEO-en FOTO-installingen worden teruggezetaar 1080 P.
• De BEDRIJFSNAAM worden gewist.
• De SONDEFREQUENCY worden teruggezet maar de fabrieksinstellungen.
• KABEL TRACEREN worden terugezet maar de fabrieksinstellungen.
• De SCHERMINSTELLINGEN worden teruggezetaar de fabrieksinstelleningen: tint, helderheid, contrast, intensiteit.
  -MEETEENHEDEN

1. Selecteer INSTELLINGEN FABRIEKSINSTELLINGEN

2. Selecteer FABRIKSKINSTELLINGEN Smart Hub M18 SISH.

3. Lees de reset-melding en bevestig ze met OK.

Het terugzetten maar de fabrieksinstellungen is voltooid en het systeme keerttering maar het submenu FABRIKSKINSTELLINGEN.

2.14 Systeemupdate

Open vór de systemdupdate het menu INSTELLINGEN INFO en noteer de actuèle firmwareversie.

Firmware-updates konnen worden uitgevoerd via de draadloze monitor M18 SIM of via de tablet met de Milwaukee® leidinginspectie-app.

1. Schakel de Smart Hub M18 SISH en de draadloze monitor M18SIM of de tablet met de Milwaukee® leidinginspectie-app in.
2. Waarborg dat de draadloze monitor M18 SIM of de tablet via WIFI met de Smart Hub M18 SISH verbonden is. Indien nog geen WIFI-verbinding voorhanden is,要去eze erst tot standing worden gebracht.
3. Steek de USB-stick met de firmwareupdate in de USB-A-poort van de Smart Hub M18 SISH.
4. Kies INSTELLINGEN 三 SYSTEEMUPDATE

1. Kies Smart Hub M18 SISH

1. Aan de hand van een voortgangsbalk worden het verloop van de update weergegeven.

1. Aan het einde van de update verschijnt een melding die moet worden bevestigd. Kies OK om het systeme opnieuw te starten.

1. Kies INSTELLINGEN INFO om te controlleren of de firmwareversie werden geactualiseerd.

3.1 Overzicht van de leidingingspectietrommel M18 SIC36HDR, M18 SIC30HDR

1 Stelpoot voor horizontal gebruik
2 Draadloze monitor M18 SIM - tablethouder en aansluiting
3 Draadloze monitor M18 SIM - draaivergrendeling
4 Draadloze monitor M18 SIM - kantelvergrendeling
5 Handgreep
6 Kabeltrommel met duwkabel
7 Stelpoot voor verticaal gebruik
8 Kabeltrommelrem
9 Stelpoot voor horizontal gebruik
10 Draagvoorziening M18 SIC36HDR
11 Schouderriem M18 SIC30HDR

1 Stelpoot voor horizontal gebruik
2 Uittrekbare handgreep (in ingeschoven positie)
3 Toets voor de vergrendeling en ontgrendeling van de uittrekbare handgreep
4 Draadloze monitor M18 SIM - houder / tablethouder en aansluiting
5 Draadloze monitor M18 SIM - draaibeveiliging
6 Draadloze monitor M18 SIM - kantelbeveiliging
7 Handgreep
8 Kabeltrommel met duwkabel
9 Stelpoot voor verticaal gebruik
10 Wielen
11 Kabeltrommelrem

3.3 Draagvoorziening installeren!

De leidinginspectietrommel M18 SIC36HDR beschikt een draagvoorziening, waarmee de trommel als een rugzak op de rug kan worden gedragen. Daarmee kan dekleine trommel comfortabelaar de plaats van toepassing worden getransporteerd, hetgeen vooral handig is bij het traplopen of bij het gebruik op ladders.

2

Haak de draagvoorziening boven in en druk met de bal van de hand gegen de onderkant, zodat de draagvoorziening vastklikt. Trek kort aan de draagvoorziening om te waarborgen dat deze is vastgeklikt.

1

2

1

2

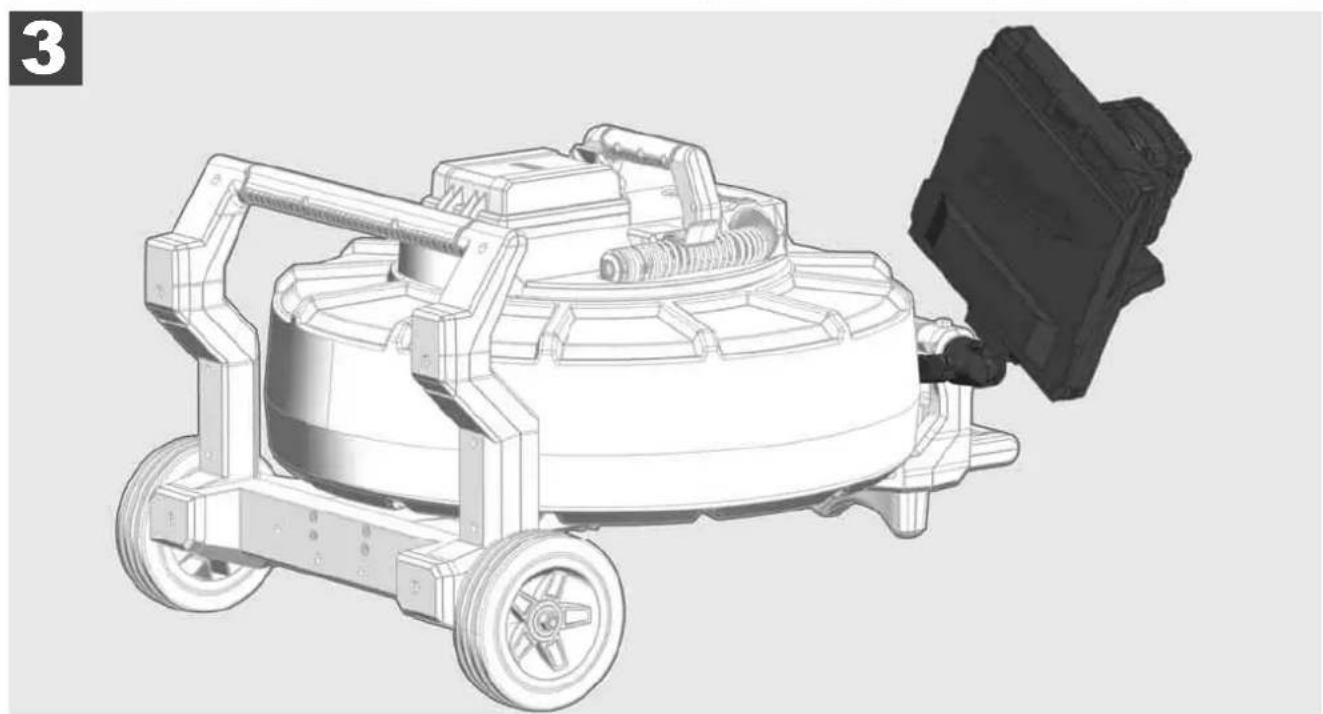

3.6 Draadloze monitor M18 SIM instellen

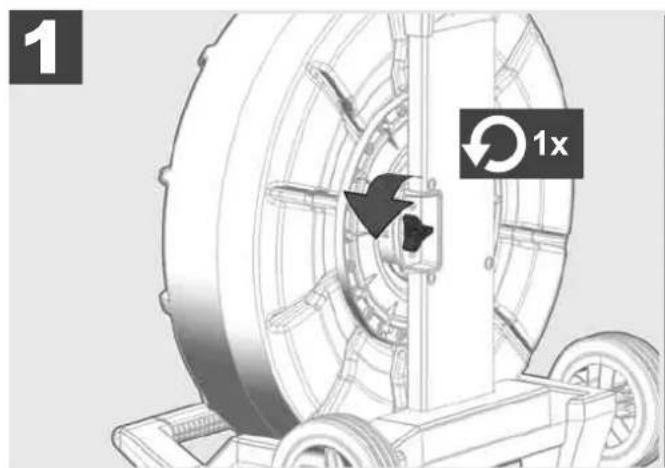

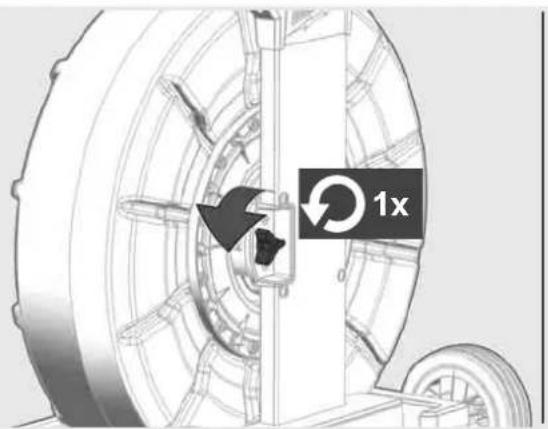

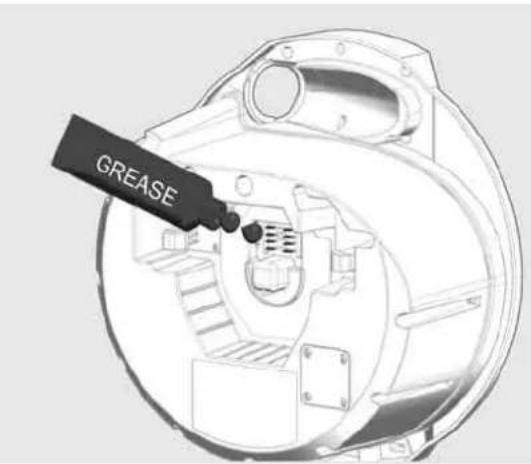

3.7 Gebruik van de leidinginspectietrommel

Controleer de duwkabel op slijtage - controller de kabel bij het oprollen op inkepingen, knikken en slijtage. Als de ommanteling zo sterk versleten is dat het gele of witte vlechtwerk van kevlar zichtaar is, moet de duwkabel worden verrangen. Bij het gebruik van een duwkabel met beschadigde ommanteling kan water en vocht binnendringen, waardoor de kwaliteit van de camera-opnames negatif beinvloed kan worden of de camera kanuitvallen.

De onderstaande afbeelding toont voorbeelden voor sterk beschadigde ommantelingen. Dergelijk duwkabels要去en zo snel möglich worden verrangen.

De duwkabel en de veermodule moeten algtd droog en schoon worden gehonden - reinig de kabel tijdens het oprollen algtd met een schone, droge doek. Bevrijd de camerakop en de veer aan het einde van een werkdag onder stromend water voorzichtig van verontreinigingen. Schud ze droog of blaas overtollig water wet met lage druk perslucht en laat de onderden verrolgens drogen. Camerakop, duwkabel en aansluitdelen zich bij het dagelijkse gebruik blootgesteld aan agressieve chemicalien. Door de zorgvuldige reiniging van het systeme verlangt u de levensduur van deze onderden.

Behandel de duwkabel zorgvuldig - trek de duwkabel Niet uit de vergrendelde trommel. In het andere geval wordt de kabel in de trommel in elkaar gedrukt en overmatig belast. Als u de duwkabel in de vergrendelde trommel terugschuift, kan de trommel daarentegen kantelen en de kabel knikken.

Plaats de trommel ongeveer 1 tot 2 meter van de het toegangspunt verwijderd op een vlakke ondergrond. Zo blijft voldoende plaat over om met de kabel te werkken, zonder dat kabellussen over de bodem worden getrokken. Bedien eventuele de frictierem om de beweging van de duwkabel te verlangzamen.

Als de trommel in horizontale positie wordt gebruikt, wordt het oppervlak tussen de poten groter. Hierdoor heeft de trommel een veiligere stand op oneffen ondergronden en is de trommel Niet zo hoog, hetgeen bij krappe ruimte van voordeel is.

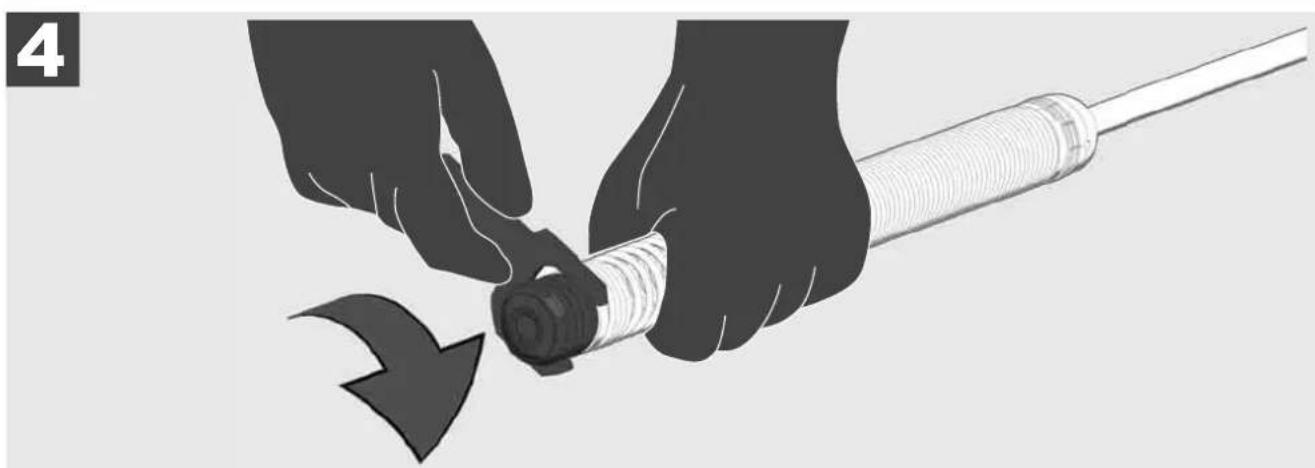

3.8 Cameramodule

Pak de groene printplaat resp. de gouden contacten op de veermodule evenals de camerakop indien möglich nicht vast met blote handen. In het andere geval worden de vetlaag van de vingers overgedragen op deze onderdelen, hetgeen kan leiden tot voortijdige corrosie. Draag indien möglich schone en droge rubberhandschoenen.

Veeg de camerakop droog voordat u hem eruit neemt en verwijder vuilresten die in het aansluitgedeelte van de camera zonden können vallen.

Draai hem Niet te vast en oefen geen overmatige kracht uit!

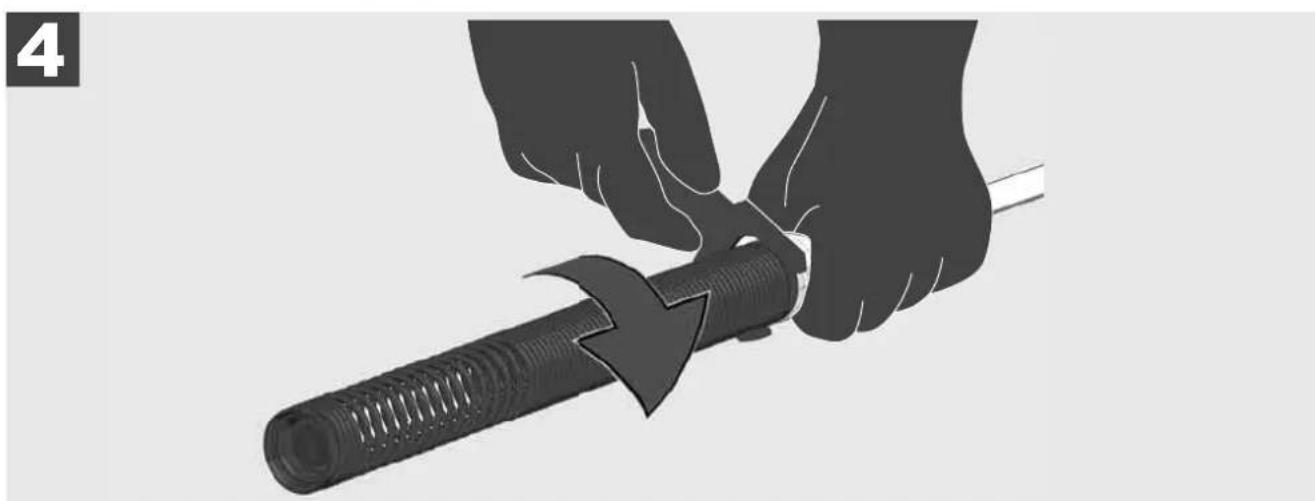

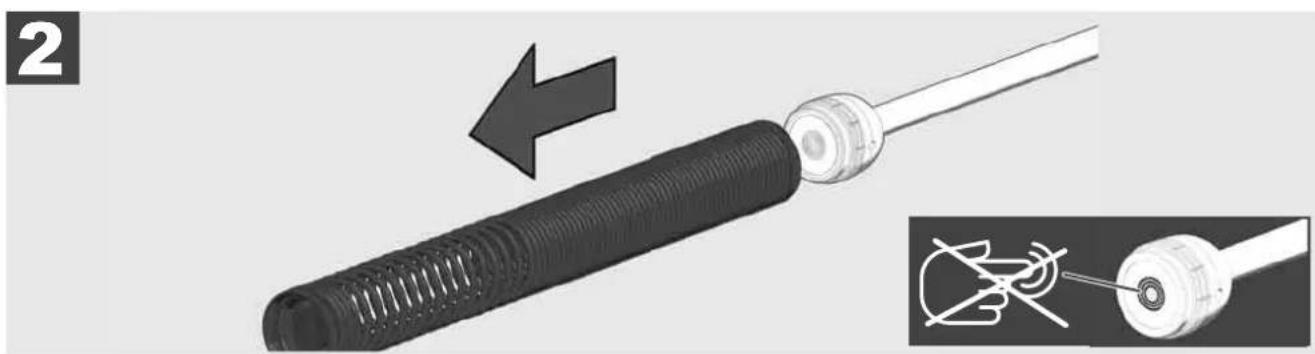

3.9 Veermodule

Pak de groene printplaat resp. de gouden contacten op de veermodule evenals de camerakop indien möglich nicht vast met blote handen. In het andere geval worden de vetlaag van de vingers overgedragen op deze onderdelen, hetgeen kan leiden tot voortijdige corrosie. Draag indien möglich schone en droge rubberhandschoenen.

Veeg de camerakop droog voordat u hem eruit neemt en verwijder vuilresten die in het aansluitgedeelte van de camera zonden können vallen.

Draai hem Niet te vast en oefen geen overmatige kracht uit!

3.10 Veiligheidsafdekking van de camera

Veiligheidsafdekkingen - passend voor camerakopen met 25 mm resp. 34 mm diameter. Deze veiligheidsafdekkingen worden met alle LEIDINGINSPECTIETROMMELS of reserve camerakopen meegeleverd.

Leidingen - ze worden op de veermodule geplaatst, zodat de camerakop over de bodem stuart en nicht direct met de leiding in contact kommt.

Veiligheidsafdekking verwijderen

Veiligheidsafdekking installeren

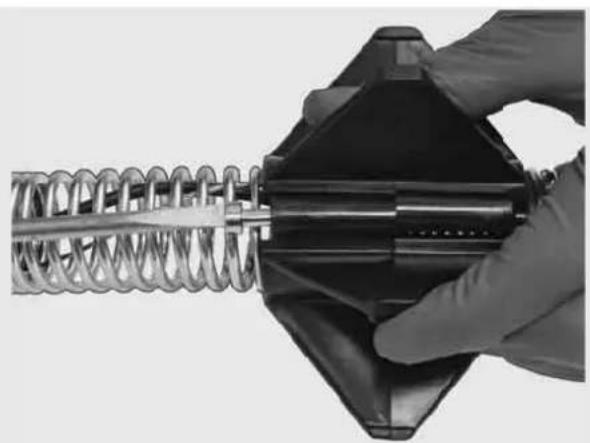

3.11 Camerageleidingen

Voor de 25 mm resp. 34 mm brede camerakoppen staan telkens twee geleidingen ter beschikking: eenkleineuitvoering met 75mm en een gemiddeldeuitvoering met 100~mm

Camera-uitvoering

25

mm

Camerageleiding

34

mm

1

2

3

3.12 Service en support

Als uw leidingingspectiesystem moet worden gerepareerd, kut u via SERVICE EN SUPPORT de servicepagina voor Milwaukee-gereedschappen met alle belangrijke telefoonnummers oproepen.

Kies INSTELLINGEN SERVICE EN SUPPORT

INDHOLD

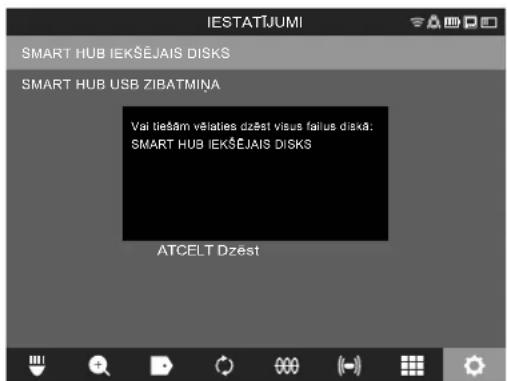

1. Apstipriniet zinojumu ekrana

Atlasitais disks tiek noformatets, un sistema agtriezas izvelné IESTATIJUMI.

2.13 Rupnicas iestatijumi

Funkcjias Rupnicas iestatijumi izvele aktivizc Smart Hub M18 SISH atiestati uz rupnica iestatitajam vertibam. Atiestatiti tiek sadi Smart Hub M18 SISH iestatijumi:

• MARKÉJUMI tika dzësti.

VIDEO un ATTÉLU iestatijumi tiek atiestatiti uz 1080 P.
- UZNÉMUMA NOSAUKUMS tied dzësts.
- IPASFREKVENCE tiek atiestatita uz rupnicas iestatjumiem.
- LINJAS TRAJEKTORIJA tiek atiestatita uz rupnicas iestatjumiem.
- EKRANA IESTATJUMI tiek atiestatiti uz rupnicas iestatijumiem. Krasas tonis, gaisums, kontrasts, piesatinajums.

-MBRENTBAS

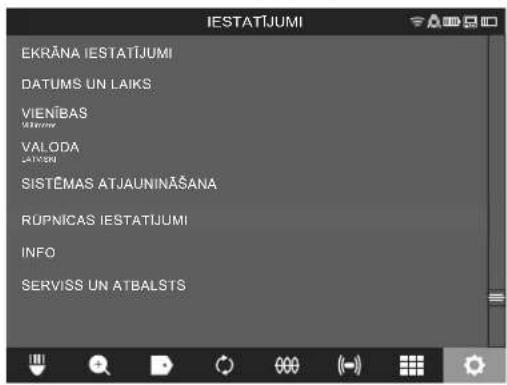

1. Atlasiet IESATIJUMI RUPNICAS IESTATIJUMI

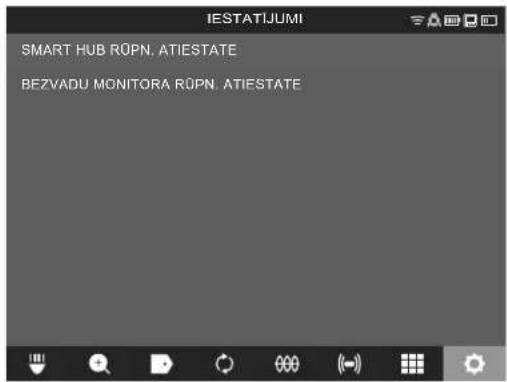

2. Atlasiet RUPNICAS IESTATIJUM Smart Hub M18 SISH.

Puratai mʌnusi de protectie!

Purtati intotdeauna ochelari de protectie cand utilizati instrumentul.

3.10 Capac de protectie a camerei

Indepartatu capacul de protectie

Instalati capacul de protectie

3.11 Ghidaje camera

Pentru capetele de camera de 25 mm resp. 34 mm diametre sunt disponible doua ghidaje: o varianta mica de 75 mm si o varianta medie de 100 mm.

Ghidaj camera 25 mm

Ghidaj camera 34 mm

1

2

3
