NAVODILA ZA UPORABO M18 SIC60SC HDR MILWAUKEE

3.9 Konstrukčni skupina pruzin

1 Splošne informacije 2

1.1 Posebni varnostni predpisi za sistemas za pregled cevi 2
1.2 Nadaljna varnostna in delovna navodila 2
1.3 Tehnicni podatki 3
1.4Predvidena uporaba 3
1.5 Zahteve za radijske frekvence glede na evropske namestitve 3
1.6 ES-Izjava o skladnosti 3
1.7 ONE-KEYTM 4
1.8 AKUMULATORSKE BATERIJE 4
1.9 Transport litij-ionskih akumulatorskih baterij 4
1.10 Vzdrzevanje 4
1.11 Simboli 5

2 Smart Hub M18 SISH 6

2.1 Pregled Smart Hub-a M18 SISH 6
2.2 Vstavljanje in odstranjevanje akumulatorske baterije 7
2.3 Preverjanje stanja akumulatorske baterije 8

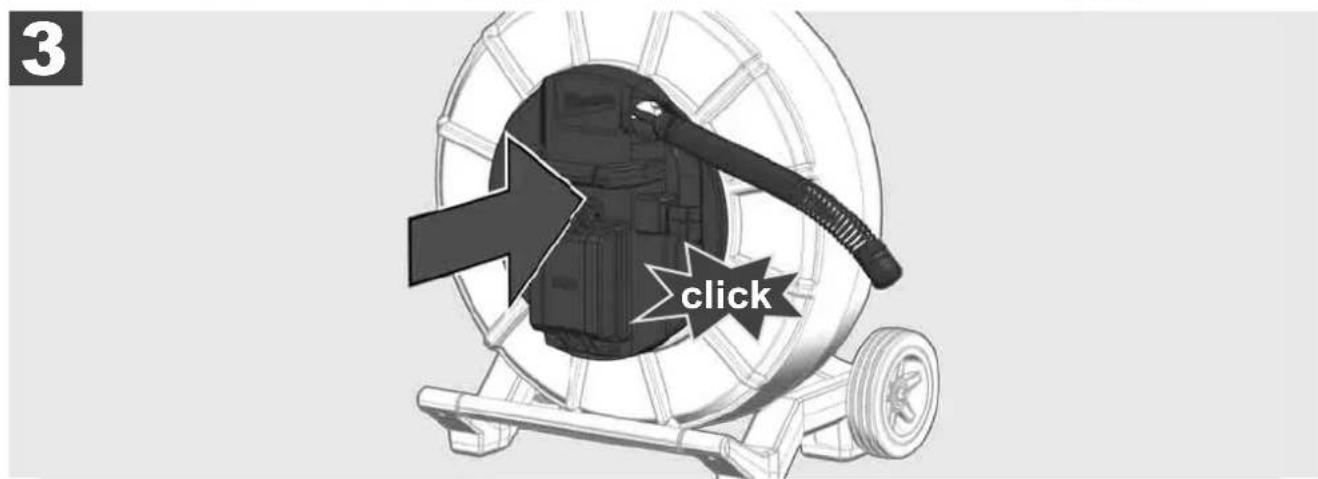

2.4 Vstavljanje Smart Hub-a M18 SISH 9

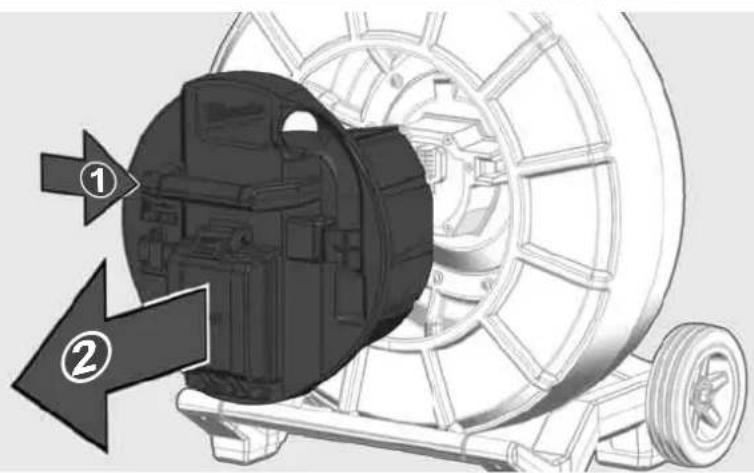

2.5 Odstranjevanje Smart Hub-a M18 SISH 10
2.6 Stikalo za vklop/izklop 11
2.7 Priključitev monitorja 12
2.8 Vrata USB 13
2.9 Ozemljitvena palica 14
2.10 Ponastavitev stevca dolzine 15
2.11 Testni priključek kamere 16
2.12 Formatiranje internega pogona in USB ključa 17
2.13 Tovarniške nastavitve 18
2.14 Posodobitev schema 19

3 NAVIJALO ZAPREGLED CEVI 21

3.1 Pregled navijala za pregled cevi M18 SIC36HDR, M18 SIC30HDR 21
3.2 Pregled navijala za pregled cevi M18 SIC60SCHDR, M18 SIC60HDR 22

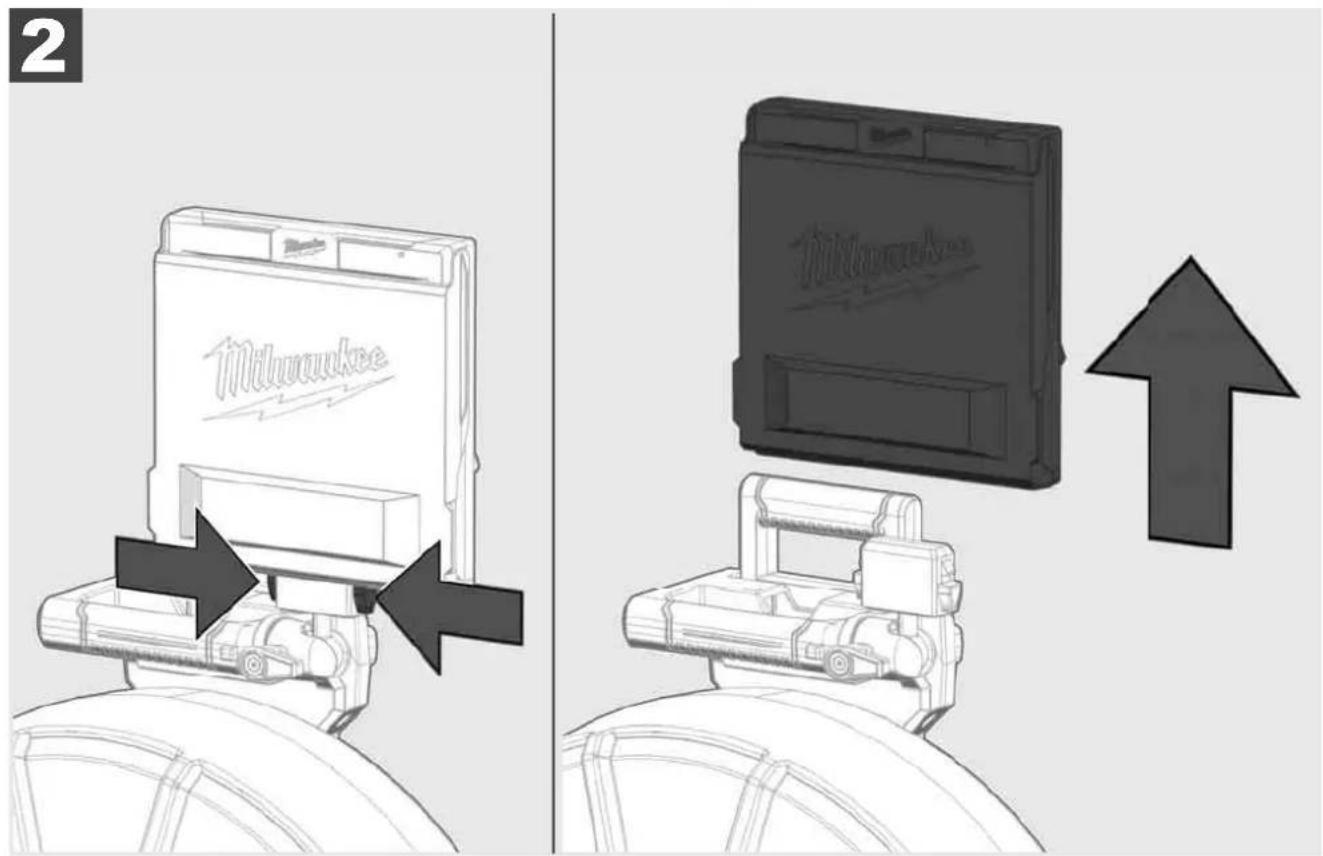

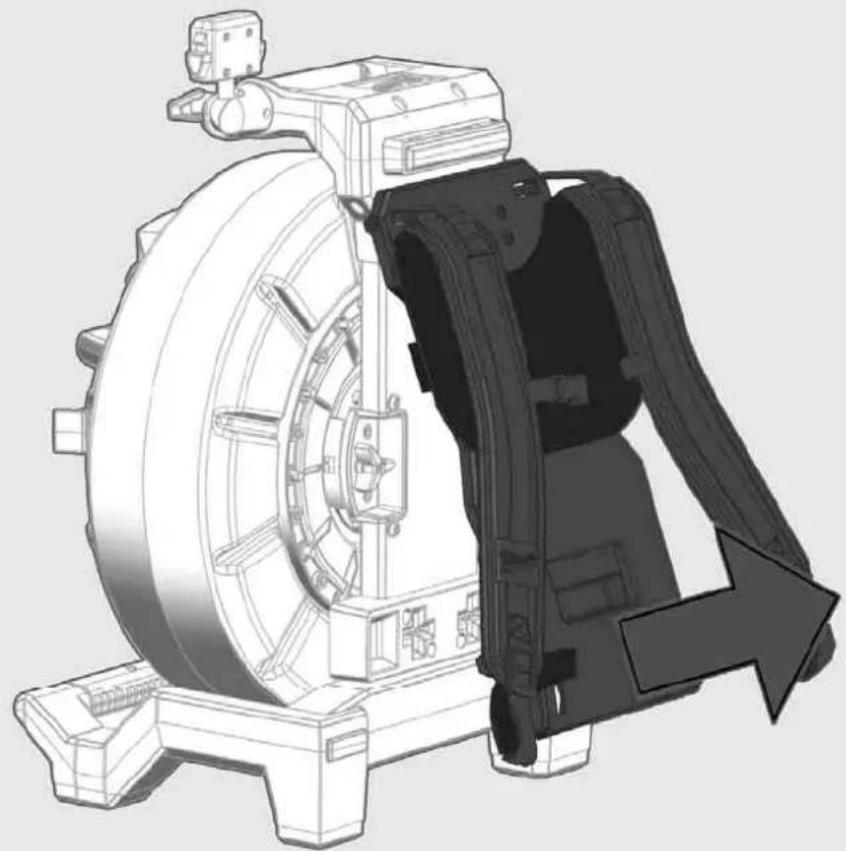

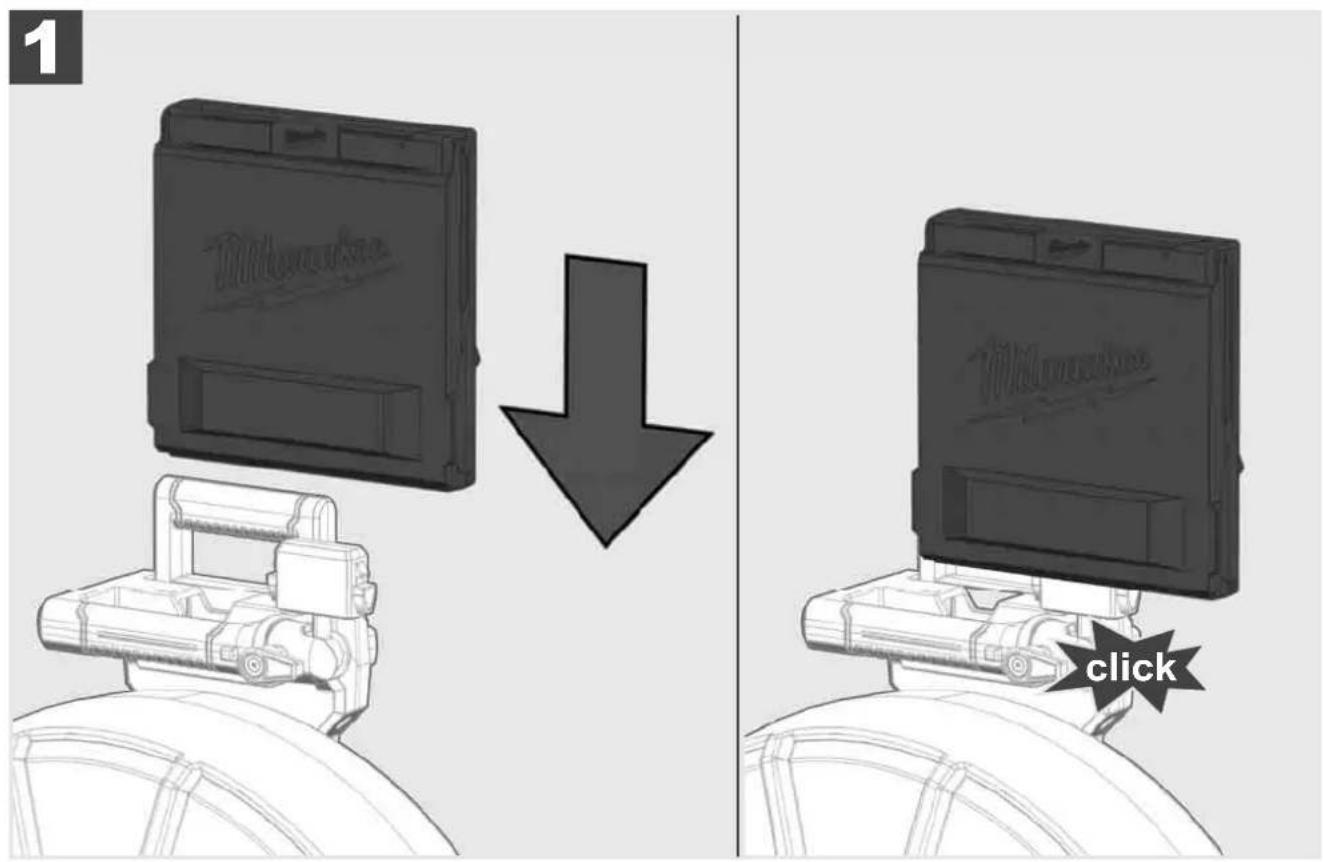

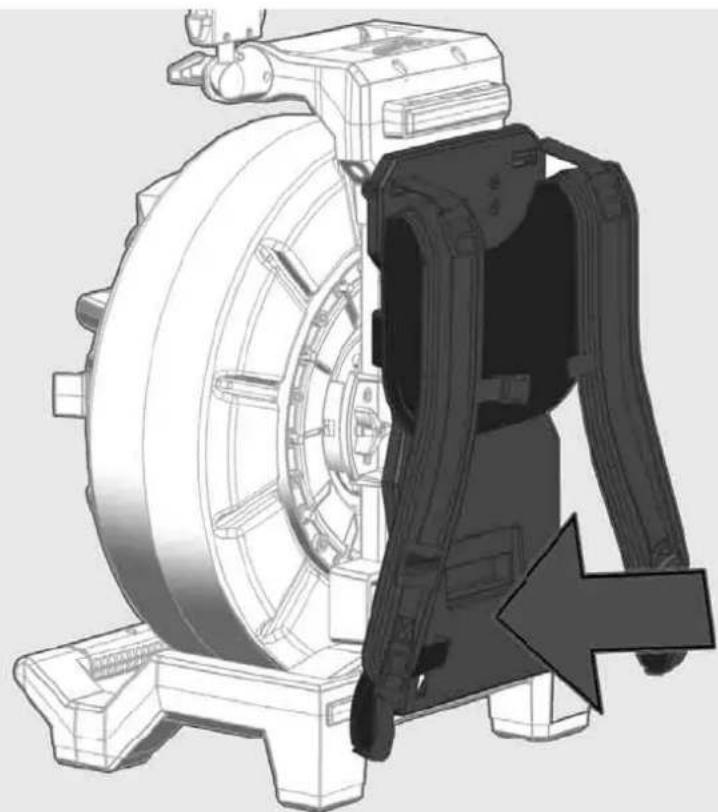

3.3 Namestitev nosilne priprave 23
3.4 Odstranjevanje nosilne priprave 24
3.5Namestitev brezicnega monitorja M18 SIM 25

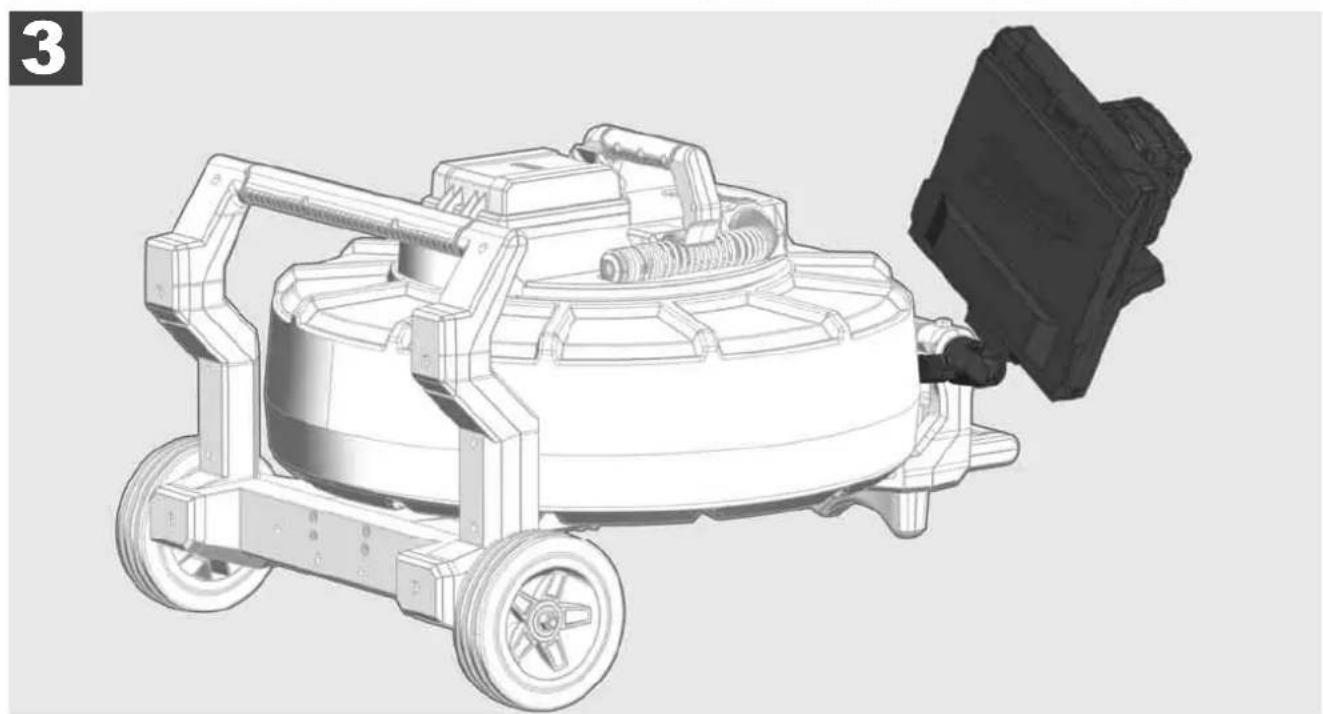

3.6Nastavitev brezichega monitorja M18 SIM 26

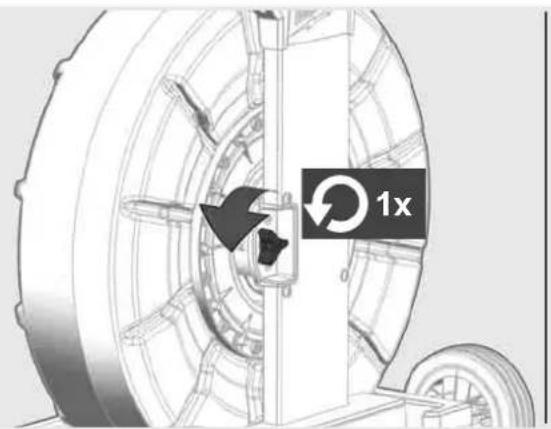

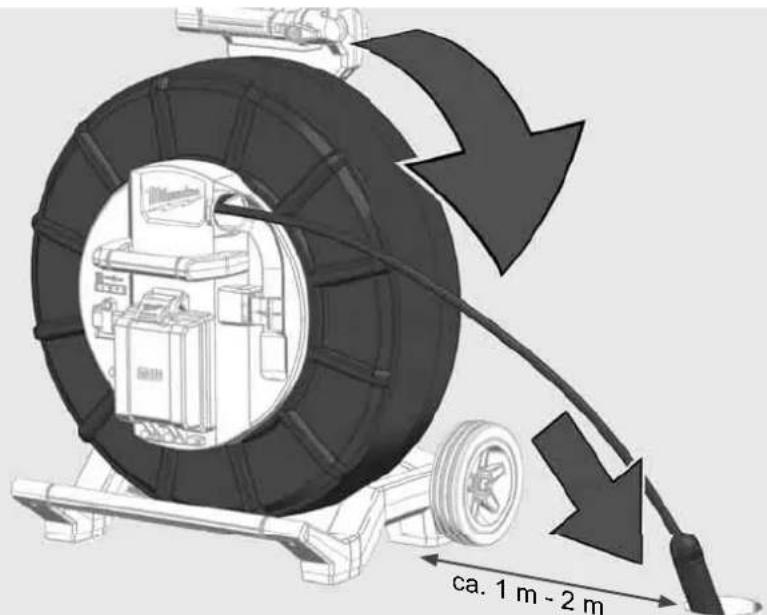

3.7 Uporaba navijala za pregled cevi 27

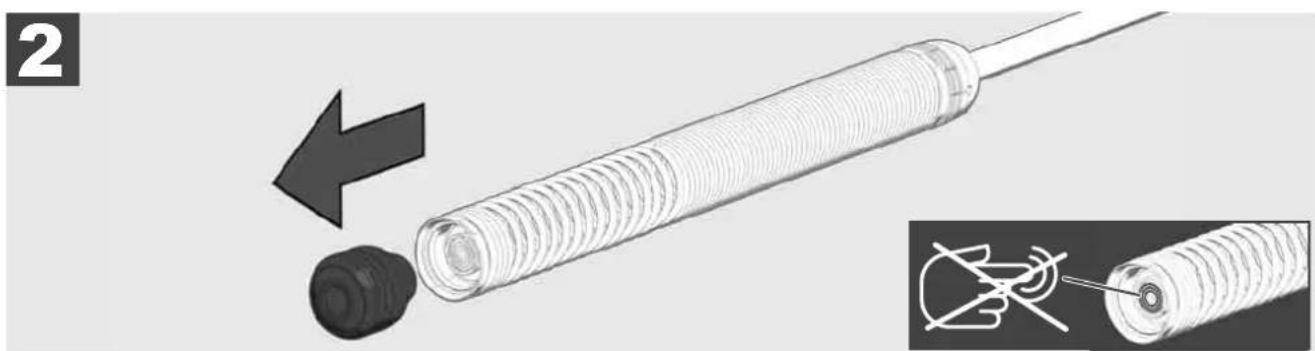

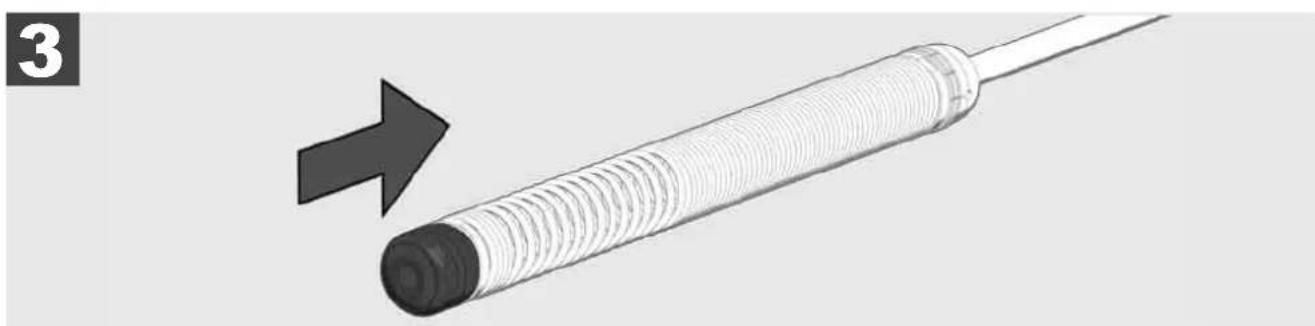

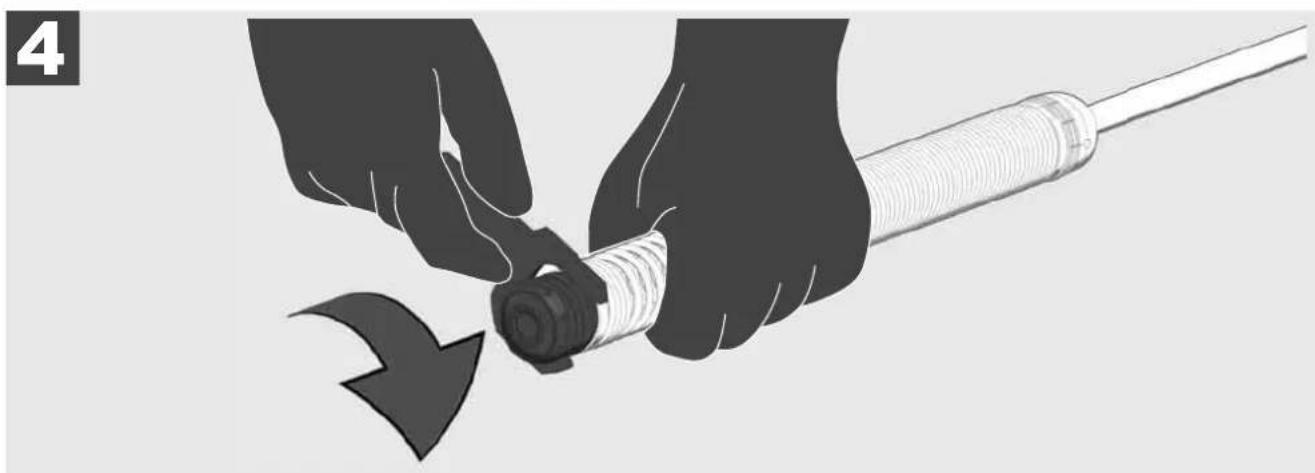

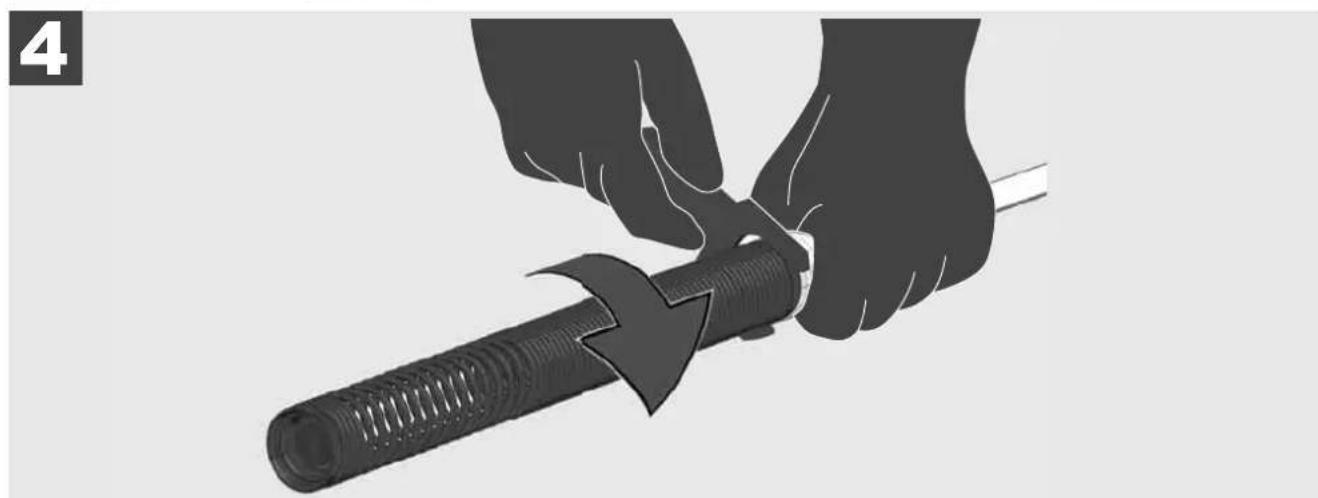

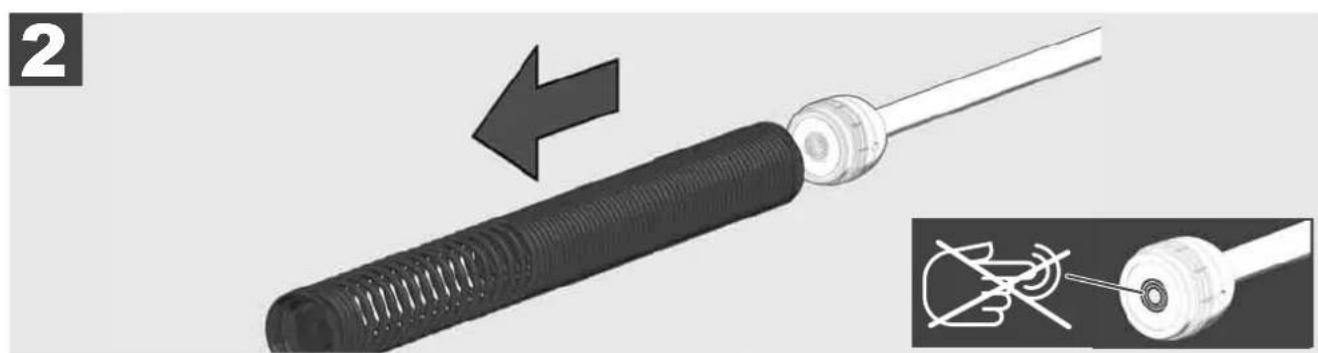

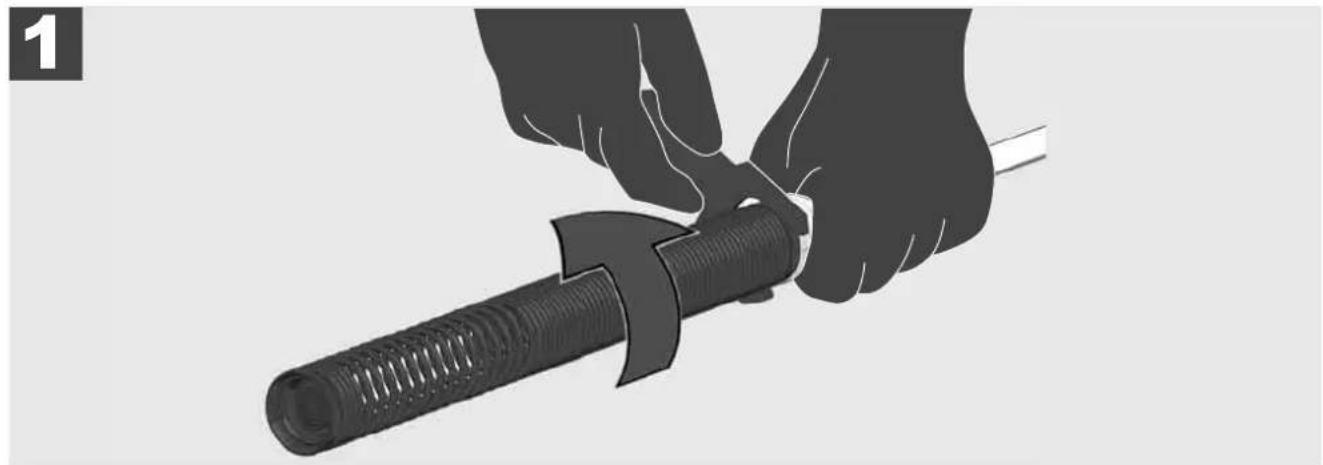

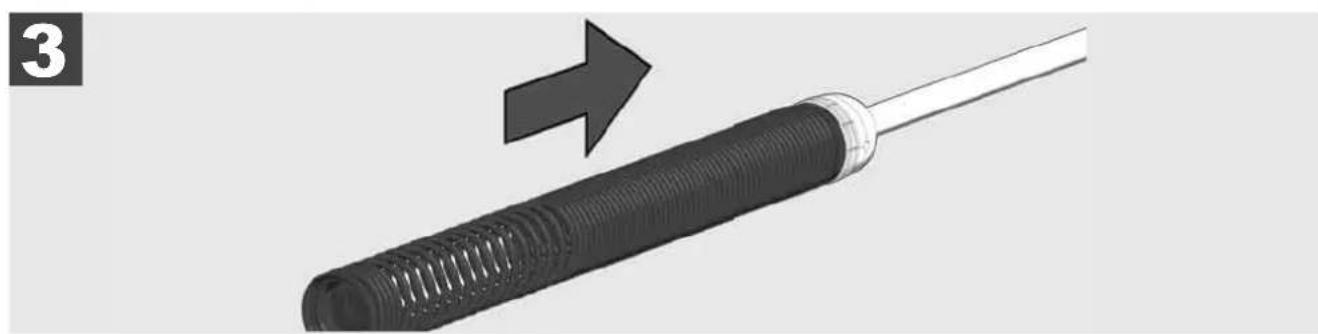

3.8 Sklop glave kamere 28

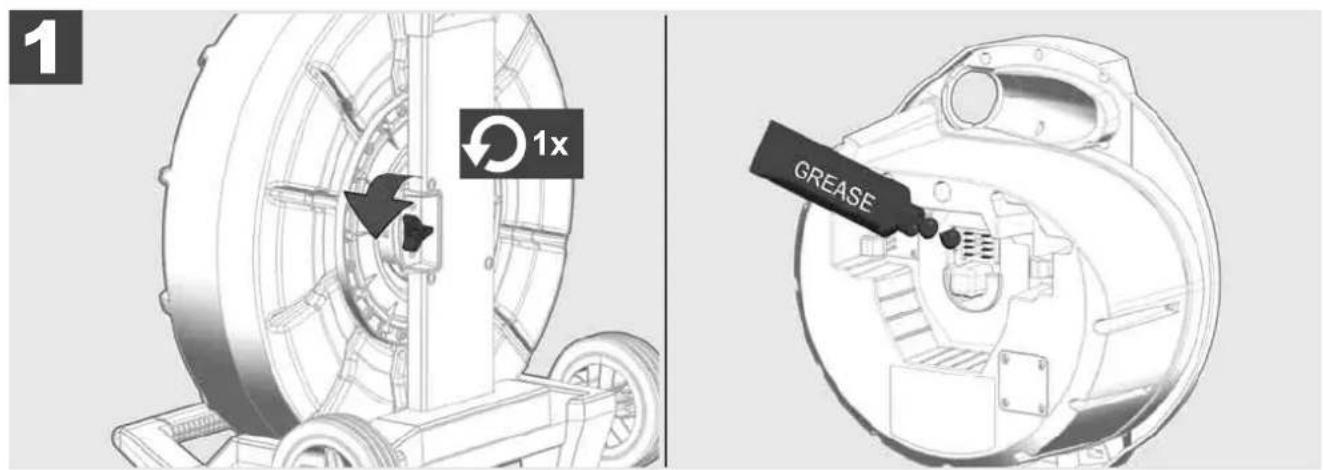

3.9 Sklop vzmeti 29

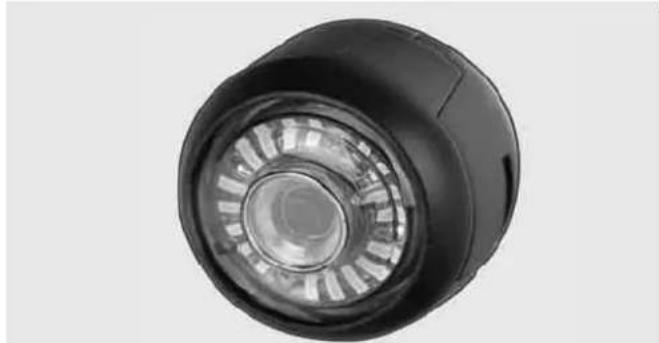

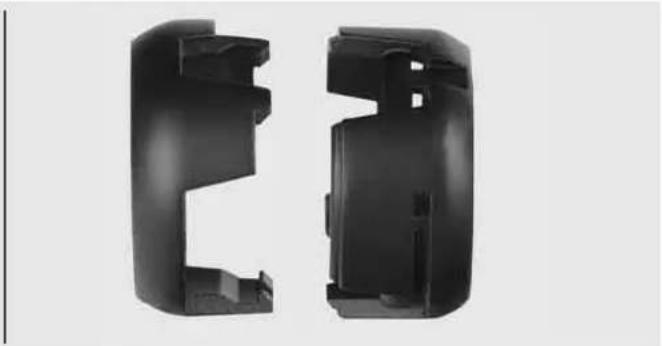

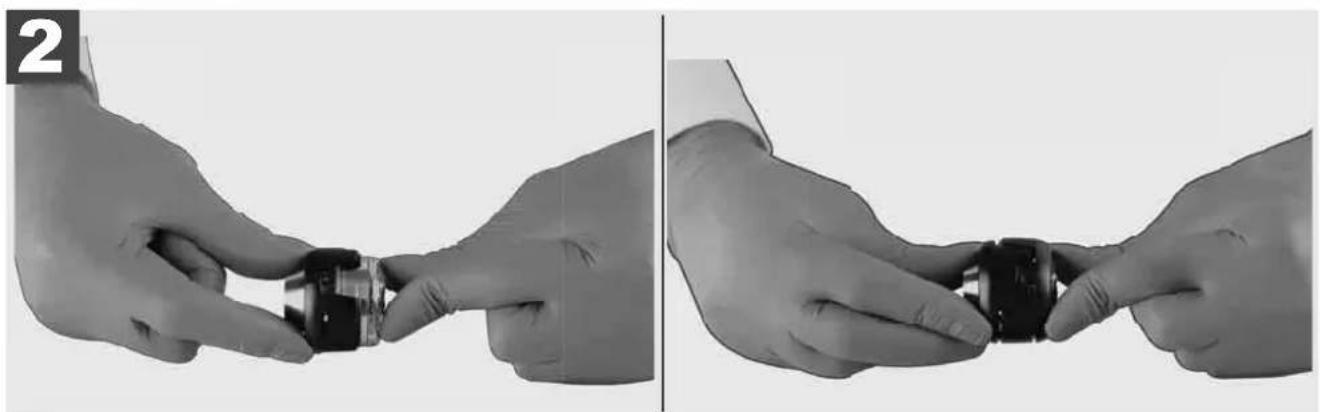

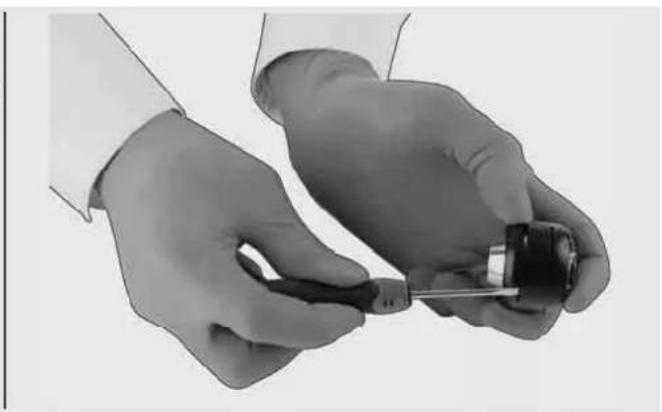

3.10 ZaščitniPokrov kamere 30

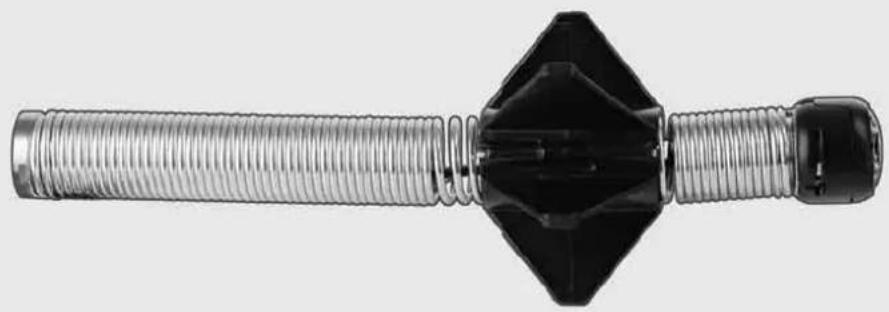

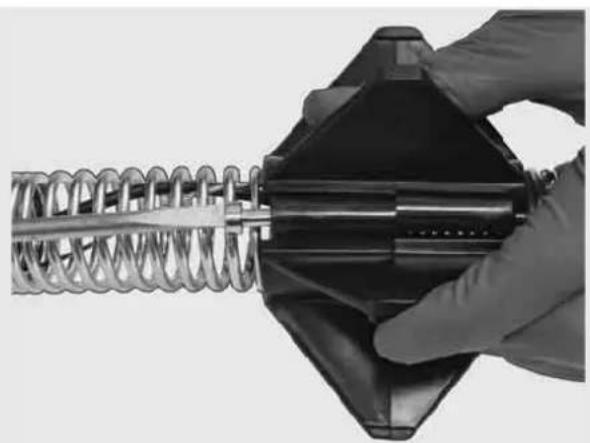

3.11Vodila kamere 31
3.12 Servis in podpora 32

1.1 Posebni varnostni predpisi za sistemas za pregled cevi

Pri delih v ceveh bodite pozorni na to, da le te ne bodo pod napetostjo ali elektricnim nabojem. Cevi ne smejo vsebovati tekocine. Kamera in naprava ne smeta priti v stik s tekocino.

Kamera in kabel ne smeta priti v stik z oljem, plinom ali drugimi korozivnimi materiali.

Za zmanjševanje tveganje eksplozij, elektrčega udara in materialne škode, ped vsemi deli zmeraj preverite delovno območje. Kabel ne sme priti v stik z elektrčimi componentami, kemikalijami ali premikajocimi se deli.

Za zmanjševanje tveganja poskodb na napravi, ne uporablajte prekomerne sile in ne prepogibajte kabla. Inspekcijske kamere in kabla ne uporablajte v območijh, kjer bi lahko prišla v stik z jegkimi ali olnjimi snovmi.

Kabla ne uporabljaje za odpravljanje zamašitev ali ovir. To ni Čistilec cevi!

Kadar bi odtočna cev ki je treba pregledati lahko vsebovala kemikalije, bakterije ali druge toksične snovi oz. bi utegnila vsebovati povzročitelje infekcj, uporabljajte s strani proizvajalca priporočene zašcitne rokavice, rokavice iz lateksa ali gume, kakor tudi zašcitna očala, zašcitno obraza, zašcitna oblačila in masko za zašcitvo dihal.

Cevovodi lahko vsebujejo kemikalije, bakerijie ali druge snovi, ki so toksične ali povzroćaje infekcjte in razjede ali lahko izzovejo druge težke poškodbe.

Upostevajte higienske predpise. Med uporabo naprave ne jejte in ne kadite. Po delu ali uporabiSYSTEMa za pregled cevi, je potrebno roke in preostale dele telesa, ki so prišli v stik vsebine cevi zmeraj oprati s toplo vodo in milom. Tako se izognemo zdravstvenim tveganjem zaradi stika s toksičnimi snovmi ali snovmi, ki povzroćajo infekcjie.

Pred uporabo preglejte kabel glede na sledi obrabe in poskodbe. Obrabljen ali poskodovan kabel nadomestite pred uporabo naprave.

PREVIDNO! Pri prevozuSYSTEMa za pregled cevi z nosilno pripravo na hrbtu bodite izjemno pazljivi. Lahko bi izgubili ravnotežje.

Napravo vedno uporabljaje premisljeno in previdno. Vseh nevarnih situacij ni mogoce predvideti. Napravo ne uporabljaje, ce ne razumete teh navodil ali ce menite, da je delo prezahtevno za vas. Za dodatne informacije ali izobraževanja se obrnite na Milwaukee ali usposobljenega strokovnjaka.

Etiket in tipskih tablic ne odstranjujte. Te tablice vsebujejo pomembne informacije. Kadar te informacjske oznake niso več berljive ali manjkajo, se obrnite na MILWAUKEE-servisno sluzbo, za prejem brezplačnega nadomestila.

Prah, ki nastaja pri uporabi brusilnikov, zag in vrtalnikov ali drugih gradbenih dejavnostih, lahko vsebuje kemične substance, ki povzroćaje rak, privedejo do poškodbe plodu ali vlivajo na plodnost. Primeri za tovrstne kemične substance so:

-svinec iz barv na osnovi svinca,
- kristalni silicijev dioksid iz opeke, cementa ali drugih zidnih izdelkov ter
- arzen ali krom iz kemično obdelanega gradbenega lesa.

Tveganje izpostavljenosti je odvisno od tega, kako pogosto opravljate tovrstno dejavnost. Da ohranite tveganje izpostavljenosti cim manjse, vedno delajte v prezračenih prostorih. Nosite uradno odobreno varovalno opremo, kot so na primer maske za zašcitopred prahom s filtrom za mikrodelce.

1.2 Nadaljnja varnostna in delovna navodila

Akumulatorske baterije ne zamenjaje, ce je povrsina orodja mokra.

Izrabljenih akumulatorskih baterij ne mečite v ogenj ali v gospodinjske odpadke. Milwaukee nudi okolju prijazno odlaganje starih akumulatorskih baterij.

Akumulatorskih baterij ne hranite skupaj s kovinskimi predmeti (nevarmost kratkega stika).

Akumulatorske baterijeSYSTEMM18 polnite samo s polnilnimi aparati systema M18. Ne uporabljaje nobenih akumulatorskih baterij iz drugih systemov.

Pod ekstremno obretenitvjo ali ob ekstremni temperaturi iz poskodovane akumulatorske baterije lahko izteka akumulatorska tekočina. Po stiku z akumulatorsko tekočino prizadeto mesto takoj izperite z vodo in milom. Po stiku z očmi takoj majmanj 10 minut dolgo temeljito izpirajte in nemudoma obisčite zdravnika.

Opozorilo! V izogib, s kratkim stikom povzročene nevarnosti požara, poskodb ali okvar na proizvodu, naprave, akumulatorske baterije ali polnilne naprave ne potaplajte v tekocine in poskrbite, da ne bo prihajalo do vdora tekocin. Korozivne ali prevodne tekocine, kot so slana voda, dolocene kemikalije in belila ali proizvodi, ki le ta vsebujejo, lahko povzročijo kratek stil.

Te naprave ni dovoljeno upravljati ali cistiti s strani oseb, ki imajo omejene telesne, senzorične ali duševně sposobnosti oz. pomanjkljive izkušnje ali znanja, razen kadar so bili s strani, za njihovo varnost zakonsko

odgovorne osebe, pouceni o varni rabi naprave. Zgoraj navedene osebe je med uporabo naprave potrebno nadzorovati. Ta naprava ne sodi v roke otrok. Vsled tega jo je v primuru neuporabe potrebno shranjevati varno in izven dosegaa otrok.

1.3 Tehnicni podatki

Visokofrekvečna moč. 1,8 dBm

Bluetooth-verzija 4.0 BT-način signala

Priporocena temperatura okolice pri delu. -18 +50 °C

Priporocene vrste akumulatorskih baterij. .M18B...; M18HB...

Priporoceni polnilniki. M12-18C, M12-18AC, M12-18FC, M1418C6

1.4 Predividena uporaba

Sistem za pregled cevi služi ogledu in pregledu cevovodov. Sistem sestavljajo trije moduli:

- Navijalo za pregled cevi M18 SIC30HDR, M18 SIC36HDR, M18 SIC60SCHDR, M18 SIC60HDR

Navijalo za pregled cevi služi navijanju in odvijanju ter krmiljenju potisnega kabla. Navijala so dobavljiva v naslednjih velikostih: M18 SIC30HDR, M18 SIC36HDR in M18 SIC60SCHDR za cevi s premerom od 50 mm do 150 mm in večji model M18 SIC60HDR za cevi s premerom od 75 mm do 250 mm.

Vsa navijala vsebujejo potisni kabel s sklopom vzmeti, na katerem je namešćena samoizravnalna glava kamere. Brežićni monitor M18 SIM in Smart Hub M18 SISH se lahko uporabljata z vsa navijaloma.

Vsa navijala je mogoce uporabljati takovodoravno kot tudi navpično. Na zadnji strani navijala M18 SIC36HDR je mogoce pritrditi nosilno pripravo, da napravo nesete na hrbtu.

- Smart Hub M18 SISH

Smart Hub M18 SISH služi krmiljenju systemd za pregled cevi.

Brežićni monitor M18 SIM ali tablćni računalnik, na katerem je namešcena aplikacija za pregled cevi Milwaukee®, se poveže s Smart Hub-om M18 SISH za sprejemanje videoposnetkov in silk. Videoposnetki in tudi slike se shranijo na internem pogonu Smart Hub-a M18 SISH.

- Brežični monitor M18 SIM (ni v obsegu dobave; lahko ga kupite ločeno)

Brežićni monitor M18 SIM omogoča ogled videoposnetkov, ki jih je posnela glava kamere, snemanje videoposnetkov in fotografij ter predvajanje datotek z videoposnetki in sikovnih datotek. Med snemanjem videoposnetkov lahko prek internega mikrofona posnamete govorjene komentarje. S funkcjio «Oznake« lahko dodate tudi komentarje. Komentarji se prikažejo v posnetem videoposnetku in se na fotografijah prikažejo skupaj z datumom, urnim Časom in odvito dolžino kabla.

Ta naprava se sme uporabitiismo za nave de namene.

1.5 Zahtve za radikske frekvence glede na evropske namestitve

Opomba: Ta naprava je bila preizkušena in upošteva Beste vrednosti sprejemnika kategorije 3 v skladu z EN 300 440 V2.1.1.

Tejejne vrednosti morajo zagotoviti primerno zašcito pred radijsko tehnicnimi motnjami v stanovanjskih zgradbah.

Ta naprava se odziva na druge naprave, ki oddajajo radijske valove v frekvencnem območju od 2402 do 2480 MHz. Zaradi tega lahko pride do motenj pri uporabi daljinskega upravljanja. Ni mogoce izključiti, da pod dolocenimi okolišcinami pride do motenj. Da ugotovite, ali to napravo motijo radijski signali drugih naprav, za kratek ās izklopite druge naprave, da preverite, ali motnje potem izginejo. Za odpravljanje motenj lahko pomagajo naslednji ukrepi:

• Izklopite vir motnje.
• Povečajte razdaljo do vira motnje.
• Posvetujte s specializiranim trgovcem ali usposobljenim radijskim tehnikom.

1.6 ES-lzjava o sklearnndosti

Techtronic Industries GmbH potrjupe, da je tip radijske opreme M18SISH skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spljetnam naslovu: http://services.milwaukeetool.eu

1.7 ONE-KEYTM

Da boste o ONE-KEY fungcionalnosti te naprave izvedeli vec, preberite prilozena navodila za hiter zaetek ali pa nas obischite na internetu pod www.milwaukeetoole.com/one-key. ONE-KEY applacijo lahko nalozite na vaš pametni Telefon preko App Store ali Google Play.

Le pride do elektrostičnih razelektritev, se povezava Bluetooth prekine. V tem primeru povezavo znova vzpostavite ročno.

Naprava izpolnjuje minimale zahteve v skladu z EN 55014-2:2015/EN 301489-1 V2.2.3/EN 301489-17 V3.1.1.

Prikaz ONE-KEYTM

Modra svetloba: Radijska povezava je aktivna in jo je mogoce nastaviti prek aplikacije ONE-KEY™.

Modro utripanje: Naprava komunicira z aplikacijo ONE-KEY™.

Rdece utripanje: Naprava je bila iz varnostnih razlogov blokirana in odklene jo lahko upravljavec prek aplicacije ONE-KEYTM.

1.8 AKUMULATORSKE BATERIJE

Akumulatorske baterije, ki jih daljši ās niste uporabljali, pred uporabo naknadno napolnite.

Temperature nad 50^ zmanjsuje zmogljivost akumulatorske baterije. Izogibajte se daljsemu segrevanju zaradii soncnih zarkov ali gretja.

Pazite, da ostanejo priključni kontakti na polnilnem aparatu in akumulatorsko baterijo Čisti.

Za optimalno zivljenjsko dobo je potrebno akumulatorsko baterijo po uporabi do konca napoliniti.

Za cim dalso zivljensko dobo naj se akumulatorska baterija po napolnitvi vzame ven iz naprave za polnjenje.

Pri skladisčenju akumulatorske baterje dalj kot 30 dni:

Akumulatorsko baterijo skladišciti pri temperaturi pod 27^ in na suhem.

Akumulatorsko baterijo skladišciti pri 30%-50% stanja polnjenja.

Akumulatorsko baterijo spet napoliniti vsakih 6 mesecev.

1.9 Transport litij-ionskih akumulatorskih baterij

Litij-ionski akumulatorske baterije so podvržene zakonskim dolocbam transporte nevarnih snovi.

Transport teh akumulatorskih baterij se mora izvajati upoštevajoč lokalne, nacionalne in mednarodne predpise in dolocbe.

• Uporabniki lahko te akumulatorske baterije enostavno transportejaro po cesti.
• Komercialni transport litij-ionskih akumulatorsikh baterij s strani špediterskh podjetij je podvržen dolocbam transporte nevarnih snovi. Priprava odpreme in transporte se lahko vrši izključno s strani ustrezno izšolanih oseb. Celoten proces je potrebno strokovno spremljati.
  Pri transportu akumulatorskih baterij je potrebno upostevati sledece tocke:
  V izogib kratkim stikom zagotovite, da bodo kontakti zašciteni in izolirani.
• Bodite pozorni na to, da akumulatorska baterija v notranjosti embalaže ne bo mogla zdrsniti.
• Poškodovanih ali iztekajocih akumulatorskih baterij ni dovoljeno transportirati.
  Zanadaljnajnavodila se obrnite na vase speditersko podjetje.

1.10 Vzdrževanje

Uporabljaje samo Milwaukee prior in nadomestne dele. Poskrbite, da sestavne dele, katerih zamenjava ni opisana, zamenjajo v Milwaukee servisi sluzbi (upostevajte brosuro Garancija/Naslovi servisnih sluzb).

Po potrebi je mogoče pri vašem servisem mestu ali neposredno pri Techtronic Industries GmbH,

Max-Eyth-Straße 10, 71364 Winnenden, Germany, naročiti risbo posameznih delov naprave ob navedbi tipa naprave in na tablici navedene šestmestre stevilke.

1.11 Simboli

POZOR! OPOZORILO! NEARNOST!

Pred vsemi deli na napravi odstranite akumulatorsko baterijo.

Prosimo, da pred uporabo pozorno preberete to navodilo za uporabo.

Nositi zašcitne rokavice!

Pri delu z napravo vedno nosite zašcitna očala.

Odpadnih baterij, odpadne elektricne in elektronske opreme ne odstranjujte kot nesortirani komunalni odpadek. Odpadne baterije ter odpadno elektricno in elektronsko opremo je treba zbirati loceno.

Odpadne baterije, odpadne akumulatorje in svetlobne vire je treba odstraniti iz opreme.

Za nasvet glede recikliranja in zbirnih mest se obrnite na lokalno oblast ali trgovca.

V skladu z lokalmimi predpisi so lahko trgovci na drobno obvezani, da morajo brezplačno vzeti nazaj odpadne baterije ter opadno elektricno in elektronsko opremo.

Vaš prispevek k ponovni uporabi in recikliranju odpadnih baterij ter odpadne elektrčne in elektronske opreme pomaga pri zmanjševanju povpraševanja po surovinah.

Odpadne baterije, se posebej tiste, ki vsebujejo litij, ter odpadna elektricna in elektronska oprema vsebujejo dragocene materiale, primerne za recikliranje, ki imajo lahko, ce niso odstranjeni na okolju prijazen način, skodljive posledica za okolje in zdravje ljudi.

Z odpadne opreme izbrišite osebne podatke,Če obstajajo.

V Napetost

Enosmerni tok

1 Pritrdilna sponka vzmeti - za pritrjevanje vzmeti in kamere med prevozom.
2 Drzalo vzmeti - drzi vzmet in kamero med prevozom in shranjevanjem na mesti.
3 Vodilo za kabel - pred namestitvijo Smart Hub-a napeljite vzmeti in potisni kabel skozivodilo.
4 Ročaj
5 Tipka za sprostitev - pritisnite to tipko, da Smart Hub sprostite z navijala za pregled cevi.
6 Glavno stikalo - pritisnite enkrat na katko, da vklopite napravo; pridrzite, da napravo izklopite.
7 Tipka za ponastavitev dolzine kabla - nastavi dolzino ovditega kabla na nic.
8 Prikaz LED ONE-KEY
9 Vrata USB-A - za reposredno shranjevanje videoposnetkov in fotografij ter za posodobitve strojne programske opreme.
10 Vrata USB-C - izbirni napajalni in podatkovni priključek za povezavo brežičega monitorja M18 SIM s Smart Hub-om.
11 Pokrov priključka USB - vodotesenPokrov, ki priključki USB šciti pred prahom in vlago.
12 Ozemljitvena palica - za ozemljitev Smart Hub-a pri sledenju potisnega kabla.
13 Pokrov akumulatorske baterije - vodotesenPokrov, ki akumulatorsko baterijo šciti pred prahom in vlago.
14 Predal za akumulatorsko baterijo - za akumulatorsko baterijo M18TM
15 Prikluček za povezavo Smart Hub-a in navijala za pregled cevi.
16 Testni priključek kamere - za odpravljanje napak pri težavah z glavo kamere

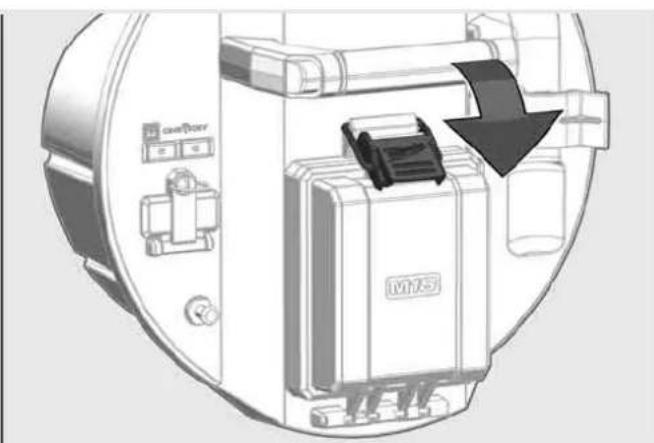

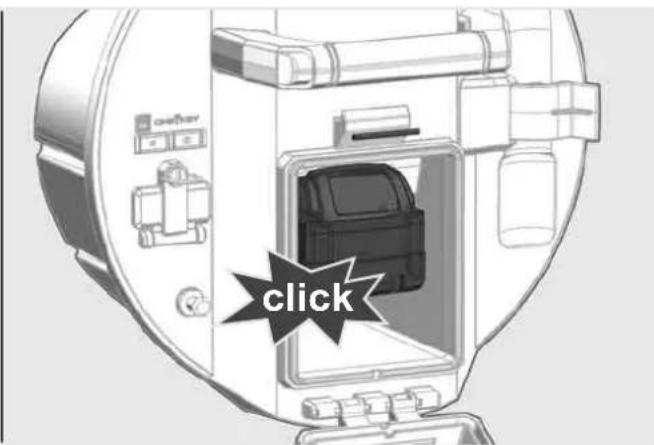

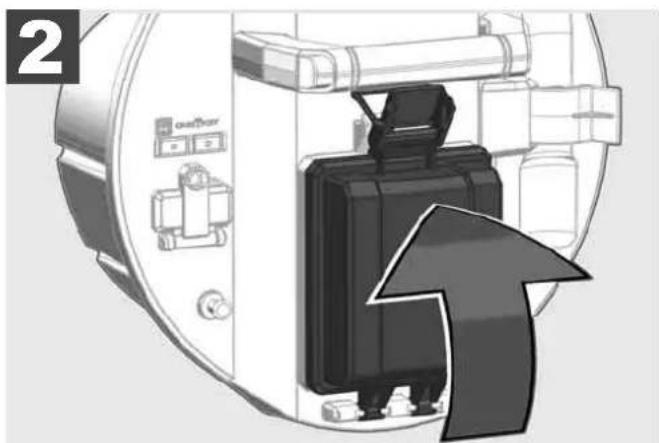

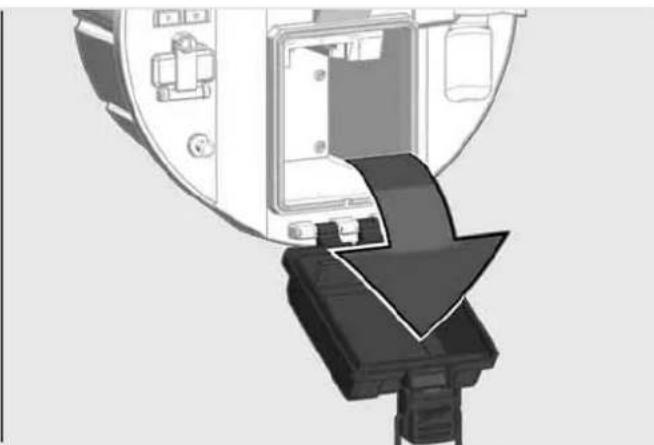

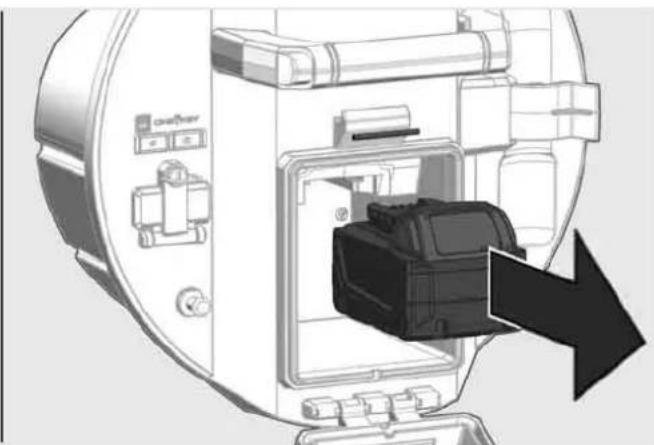

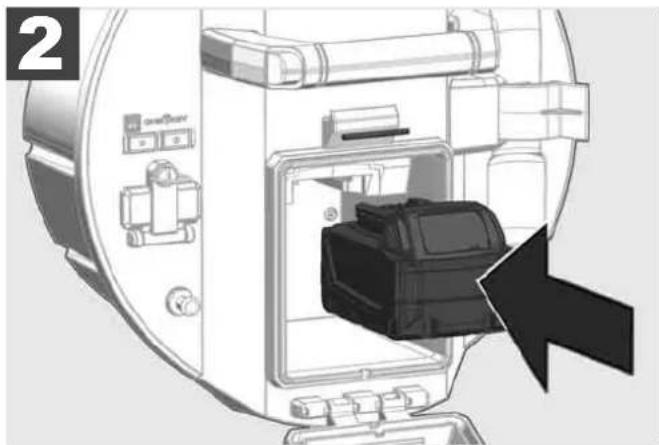

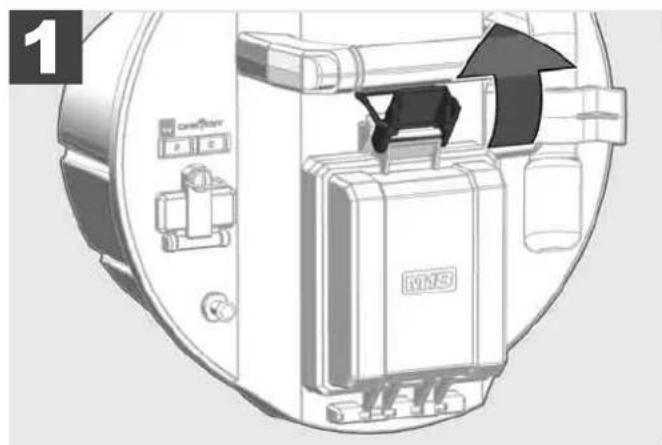

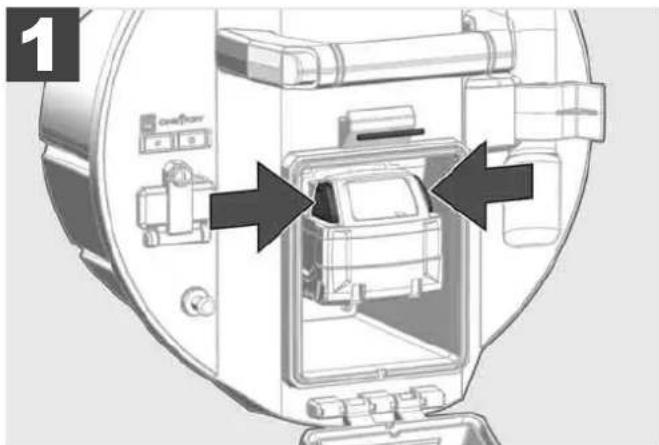

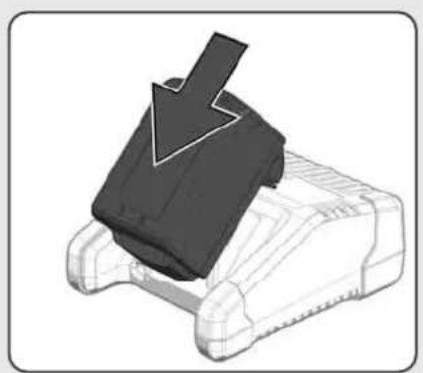

2.2 Vstavljanje in odstranjevanje akumulatorske baterije

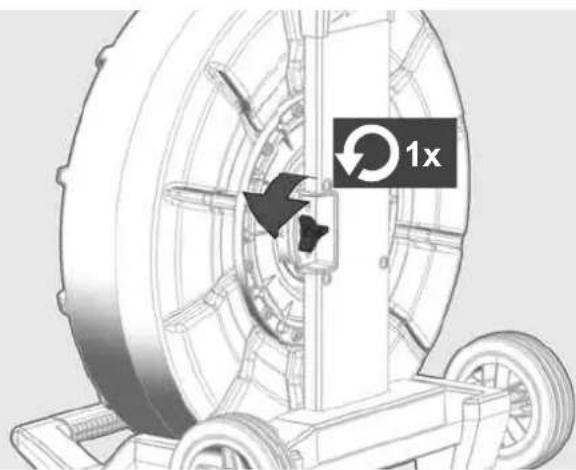

2.3 Preverjanje stanja akumulatorske baterije

1

2

3

4

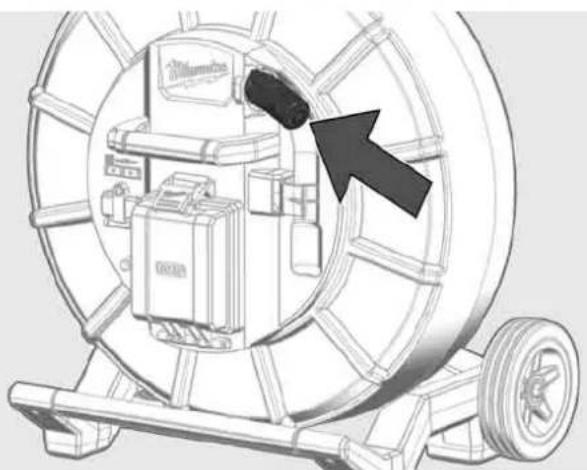

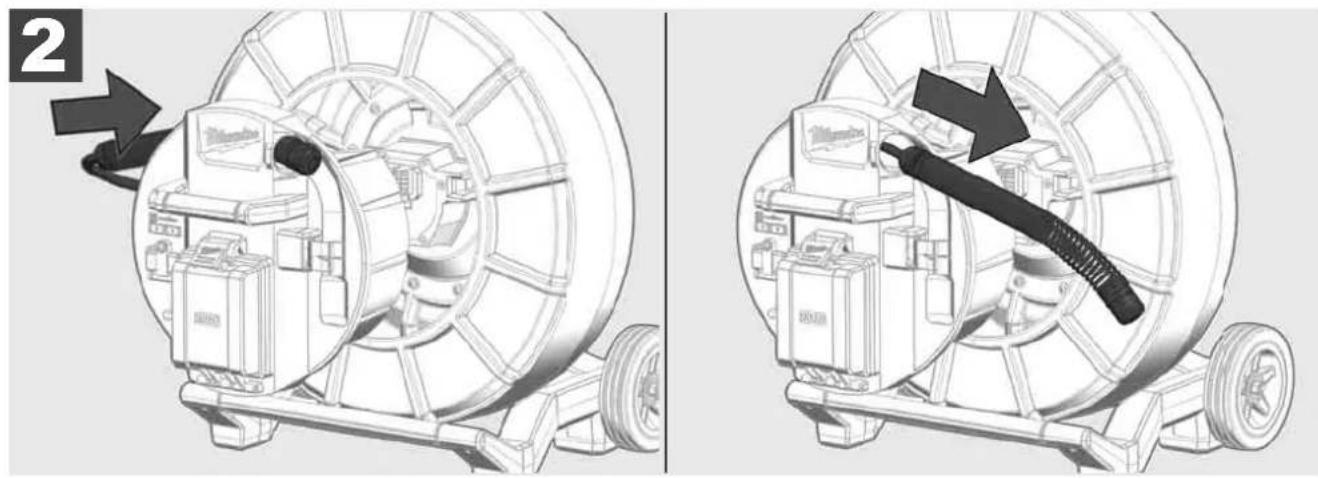

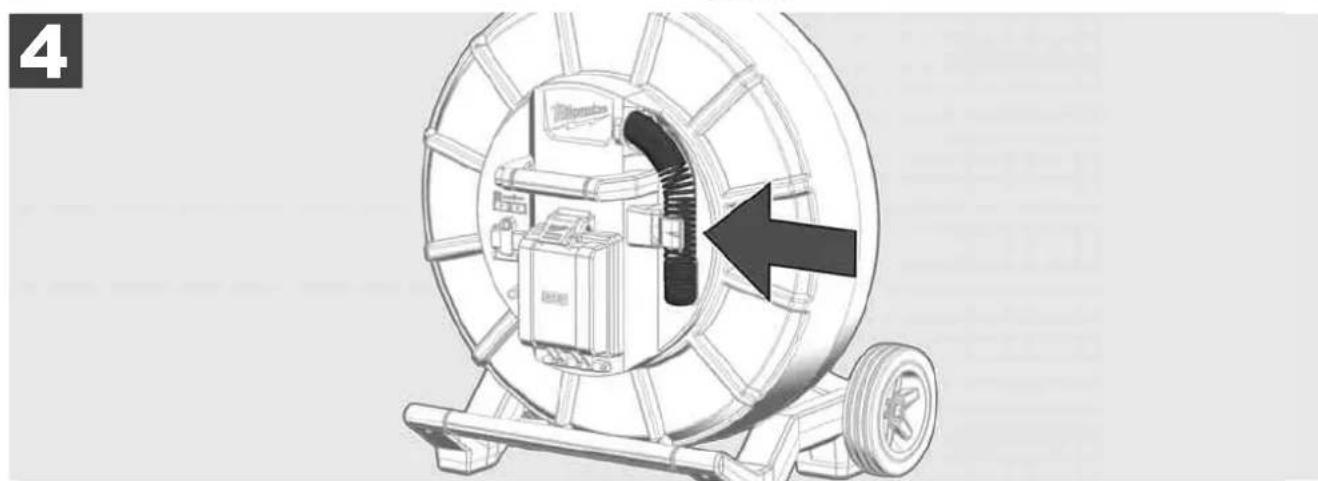

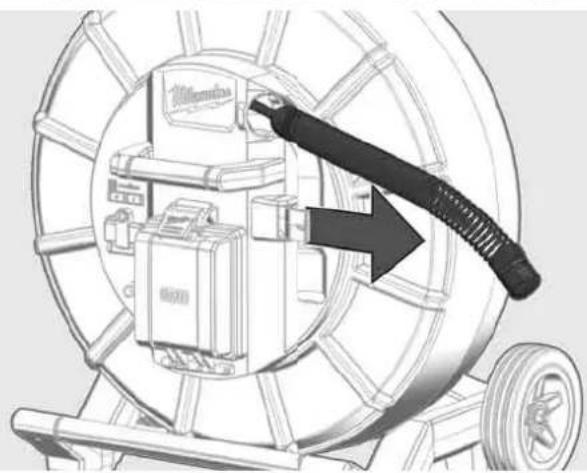

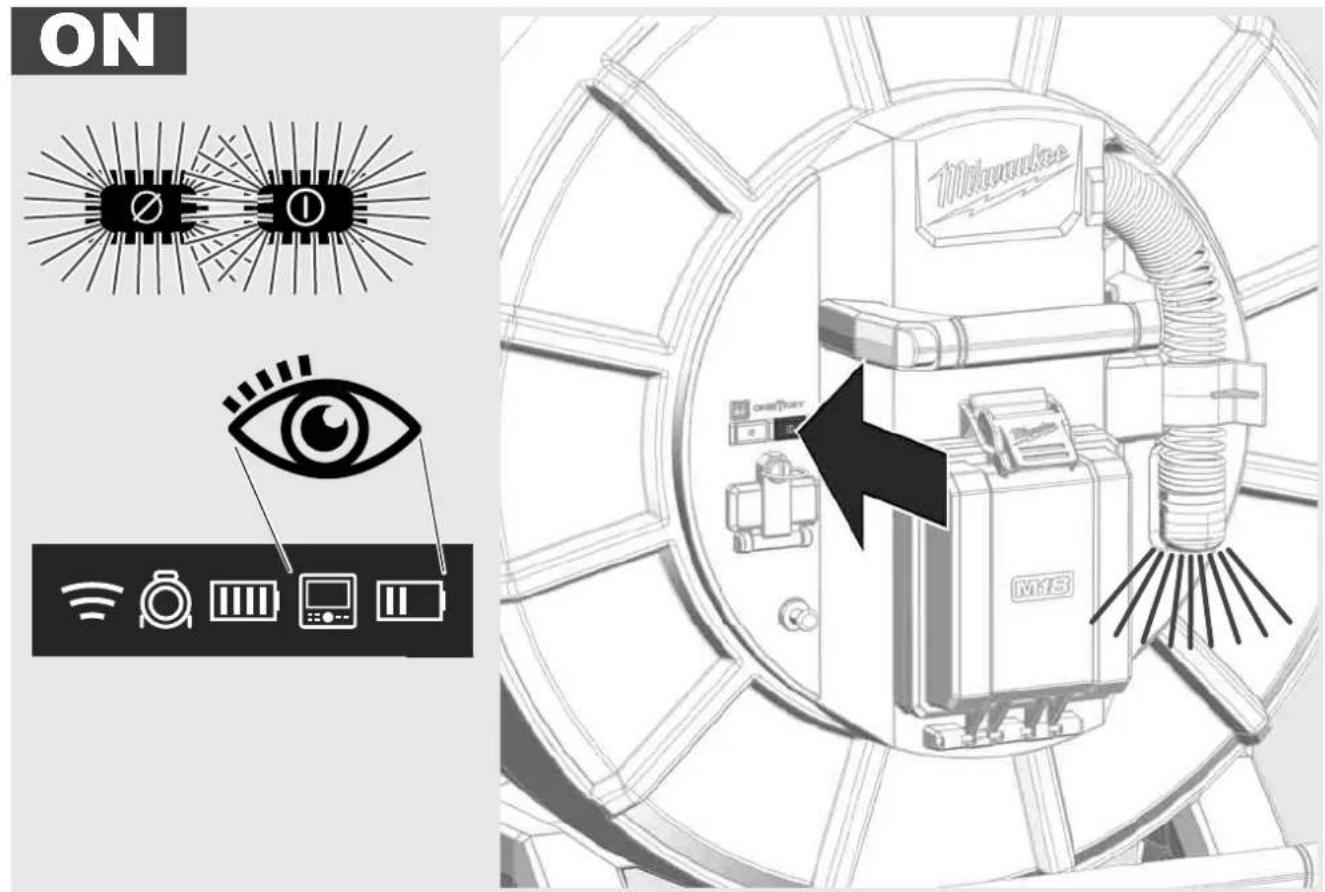

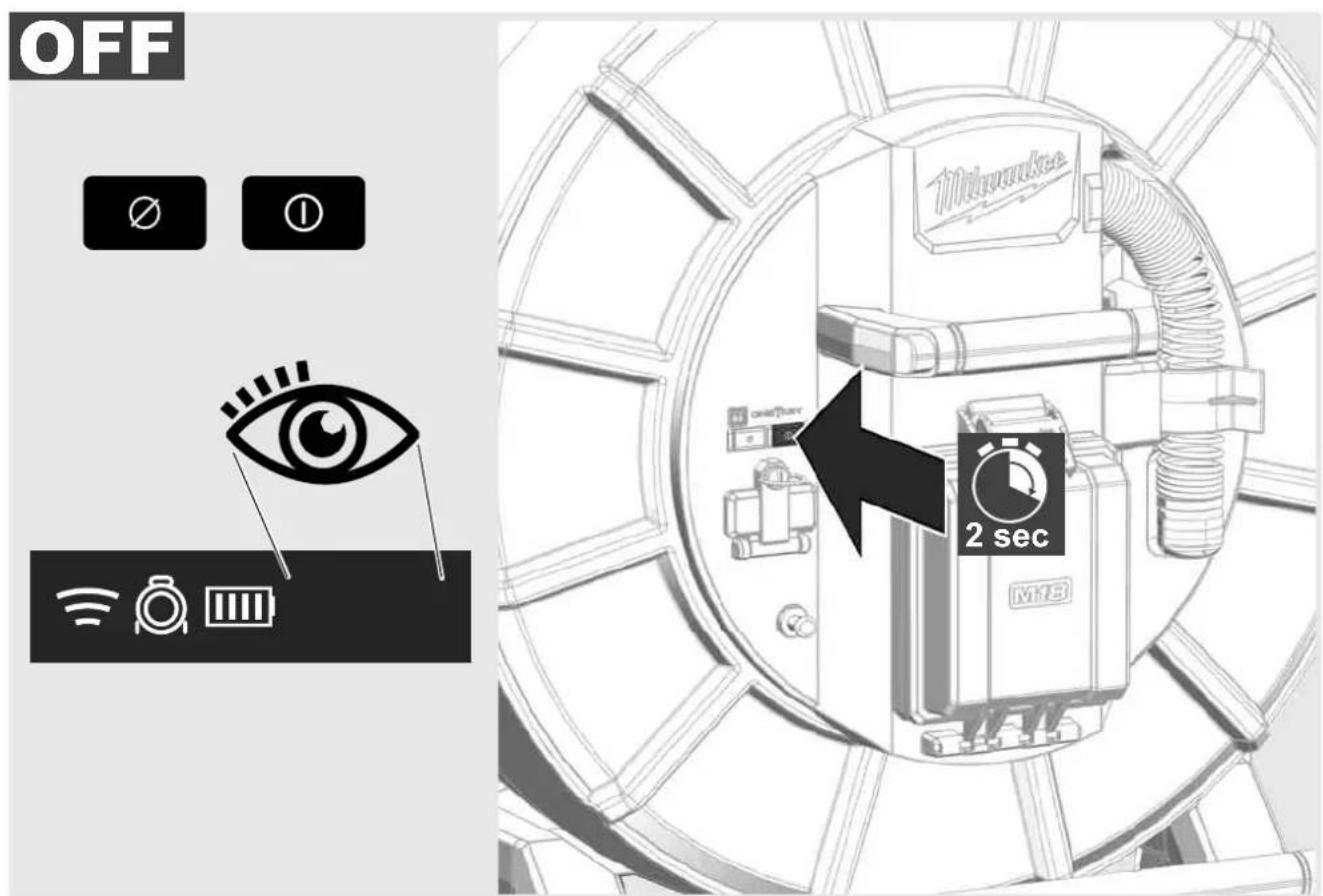

2.6 Stikalo za vklop/izklop

2.7 Prikljucitev monitorja

Če Želite spremeniti nastavitve SISTEMA ZAPREGLED CEVI, krmili njegove funkcjte in prikazati slike in videoposnetke, posnete s kamero, potrebujete zunanjo prikazno napravo.

Zunanja pri Kazakhstan naprava ni v obsegu dobave SISTEMA ZA PREGLED CEVI in je treba kupiti posebej.

Na voljo so naslednje moznosti:

• MILWAUKEE BREZZIÇNI MONITOR M18 SIM

Tablci računalnik ali pametni Telefon z APLIKACIJO ZA PREGLED CEVI MILWAUKEE

BREZZICNI MONITOR se prek WLAN-a ali vrat USB-C prikljuci na SISTEM ZA PREGLED CEVI in je takoj pripravljen za uporabo. Pri uporabi tablichega računalnika ali pametnega Telefona na zadevno napravo najprej namestite APLIKACIJO ZA PREGLED CEVI MILWAUKEE.

PRVA UPORABA Z BREZZICNIM MONITORJEM M18 SIM:

1. Vklopite SMART HUB in BREZZICNI MONITOR.
2. BREZZICNI MONITOR se v 25 sekundah samodejno poveze s SMART HUB-om.

*Za povezavo s kablom povežite monitor s kablom USB-C s Smart Hub-om.

PRVA UPORABA S PAMETNIM TELEFONOM ALI TABLICNIM RACUNALNIKOM:

1. Naložite in namestite APLIKACIJO ZA PREGLED CEVI MILWAUKEE.
2. Vklopite SMART HUB in pri Kazakhstan napravo.
3. Izberite moznost Nastavitve > WLAN.
4. Izberite moznost MTCAM_[LAST 9 DIGITS OF HUB SERIAL #].
5. Vnesite geslo: 29702000
6. ZaZenite APLIKACJO ZA PREGLED CEVI MILWAUKEE.

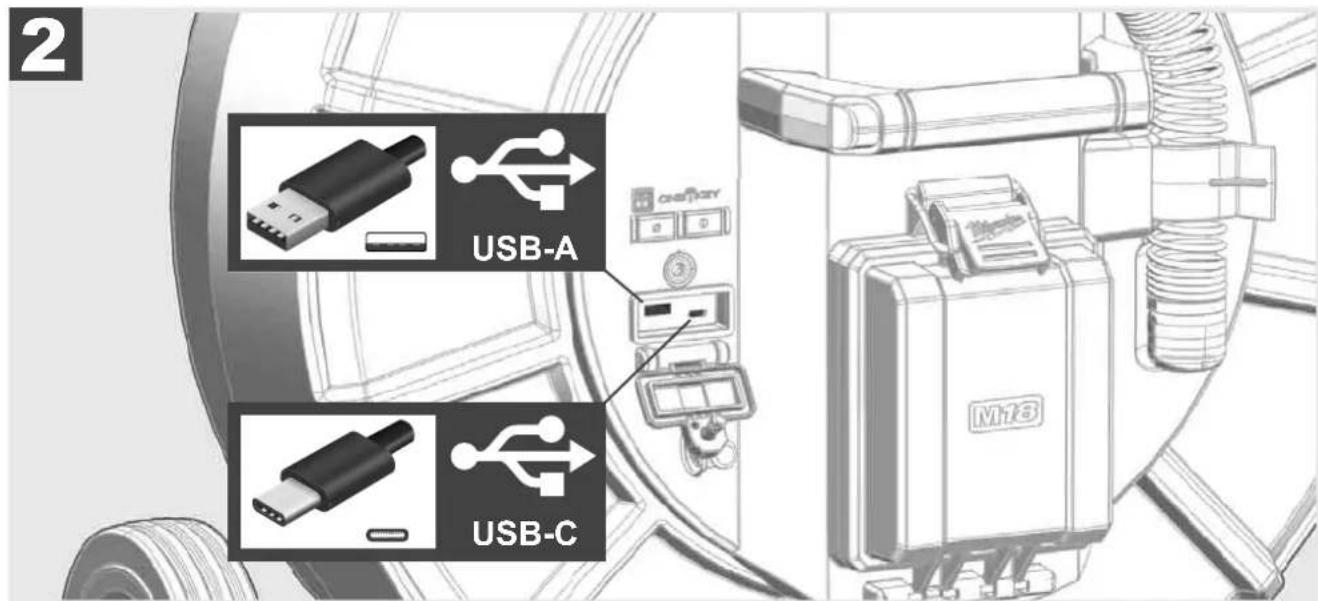

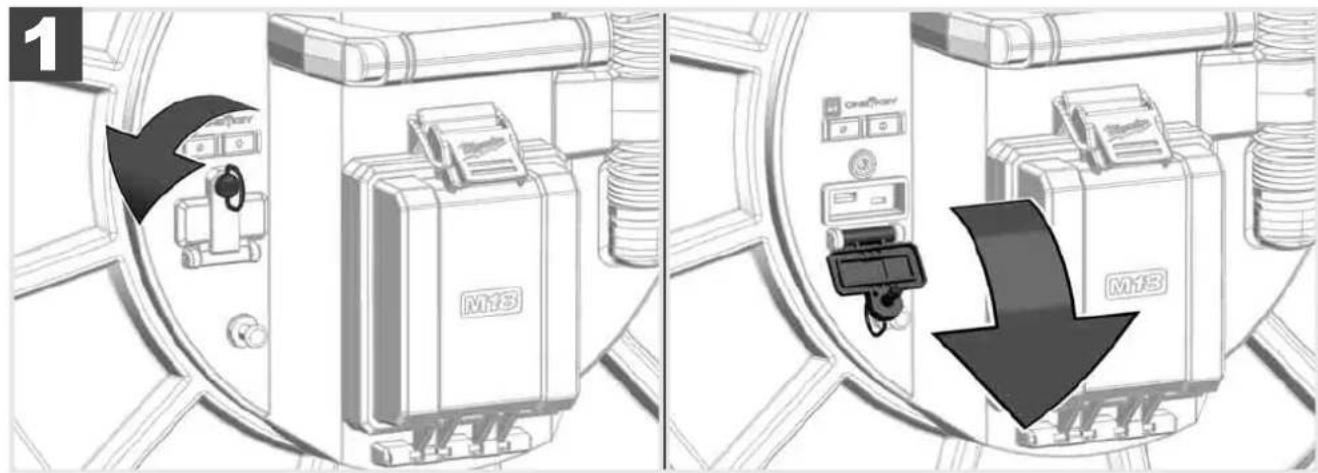

USB-A

• Vrata za normalno uporabo. Dovoljuje neposredno snemanje datotek z videoposnetki in sikovnih datotek oz. njihov prenos z internega pogona Smart Hub-a.
• Omogocia izvedbo posodobitev strojne programske opreme na Smart Hub-u.

USB-C

• Omogoca povezavo med brezicinim monitorjem M18 SIM in Smart Hub-om brez povezave WLAN. Napajanje Smart Hub-a prek brezicinegamonitorja M18 SIM ali obratno, ce akumulatorska baterija ni napolnjena.

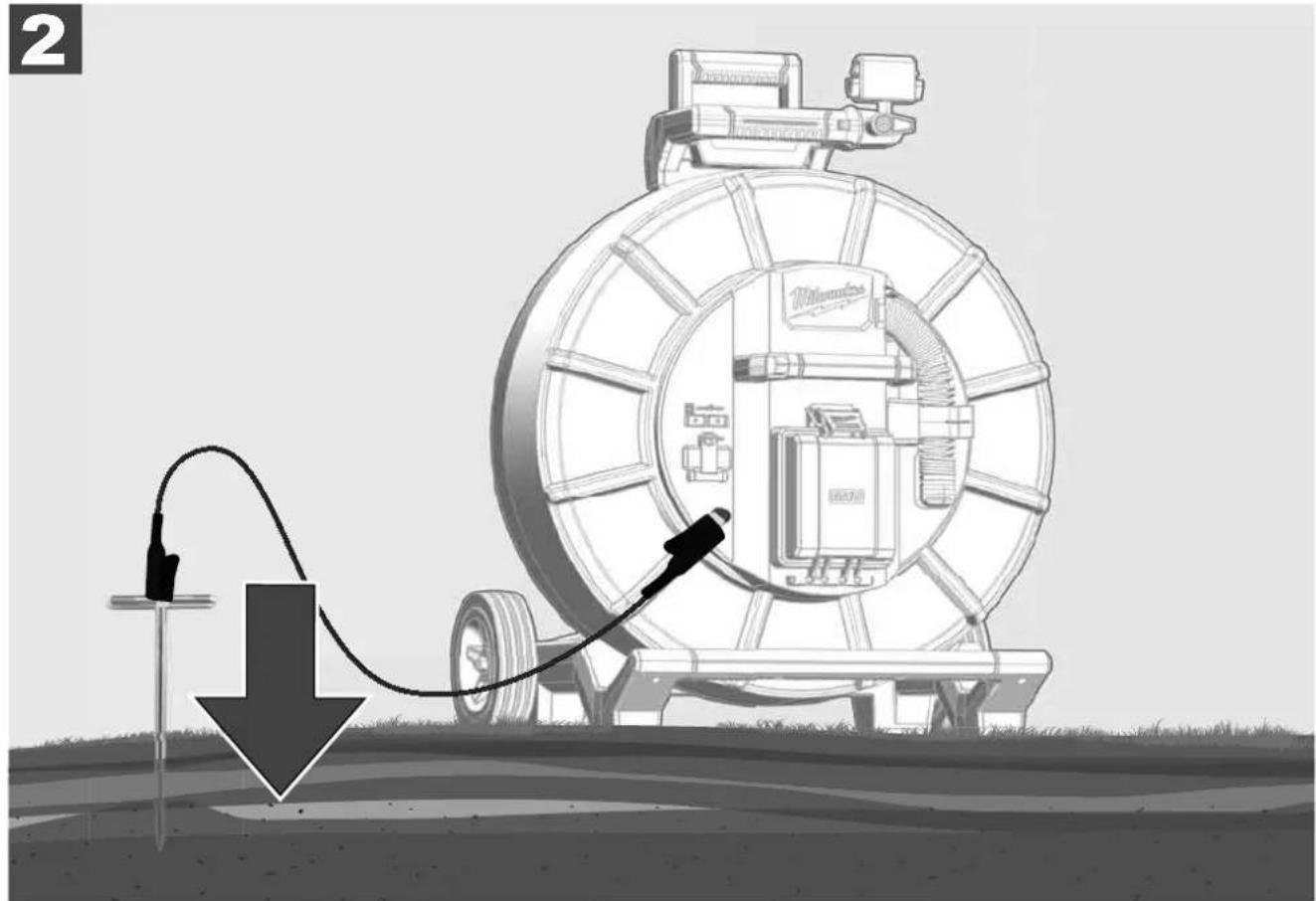

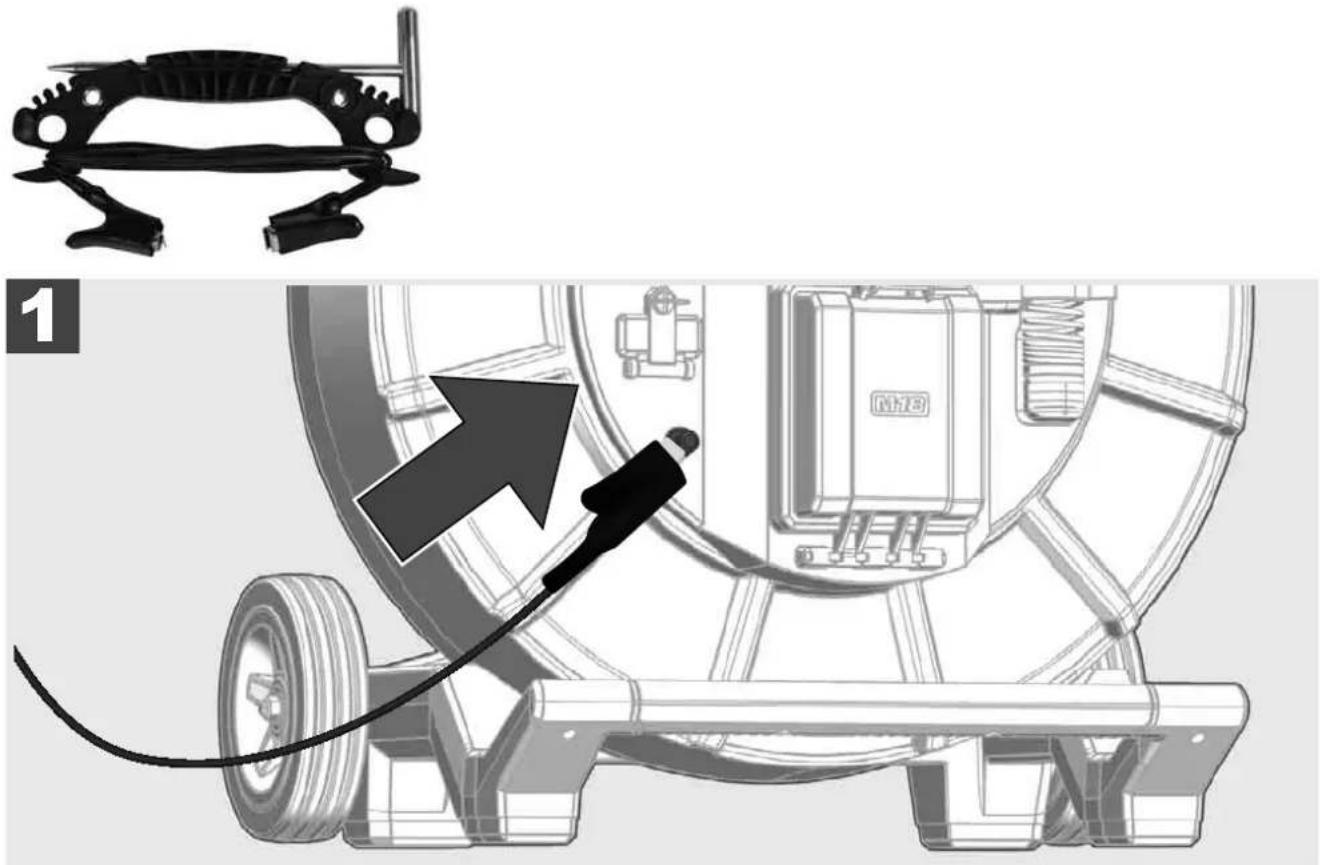

2.9 Ozemljitvena palica

Ozemljitveno palico je treba uporabiti vedno takrat, ko se sledi potisni kabel prek funkcije SLEDENJE KABLA. Smart Hub je treba ozemljiti, da je elektrichna zanka sklenjena in da se poslje dober signal položaja. Uporabite prilozeni ozemljitveni kabel za ozemljitveno palico za ozemljitev Smart Hub-a.

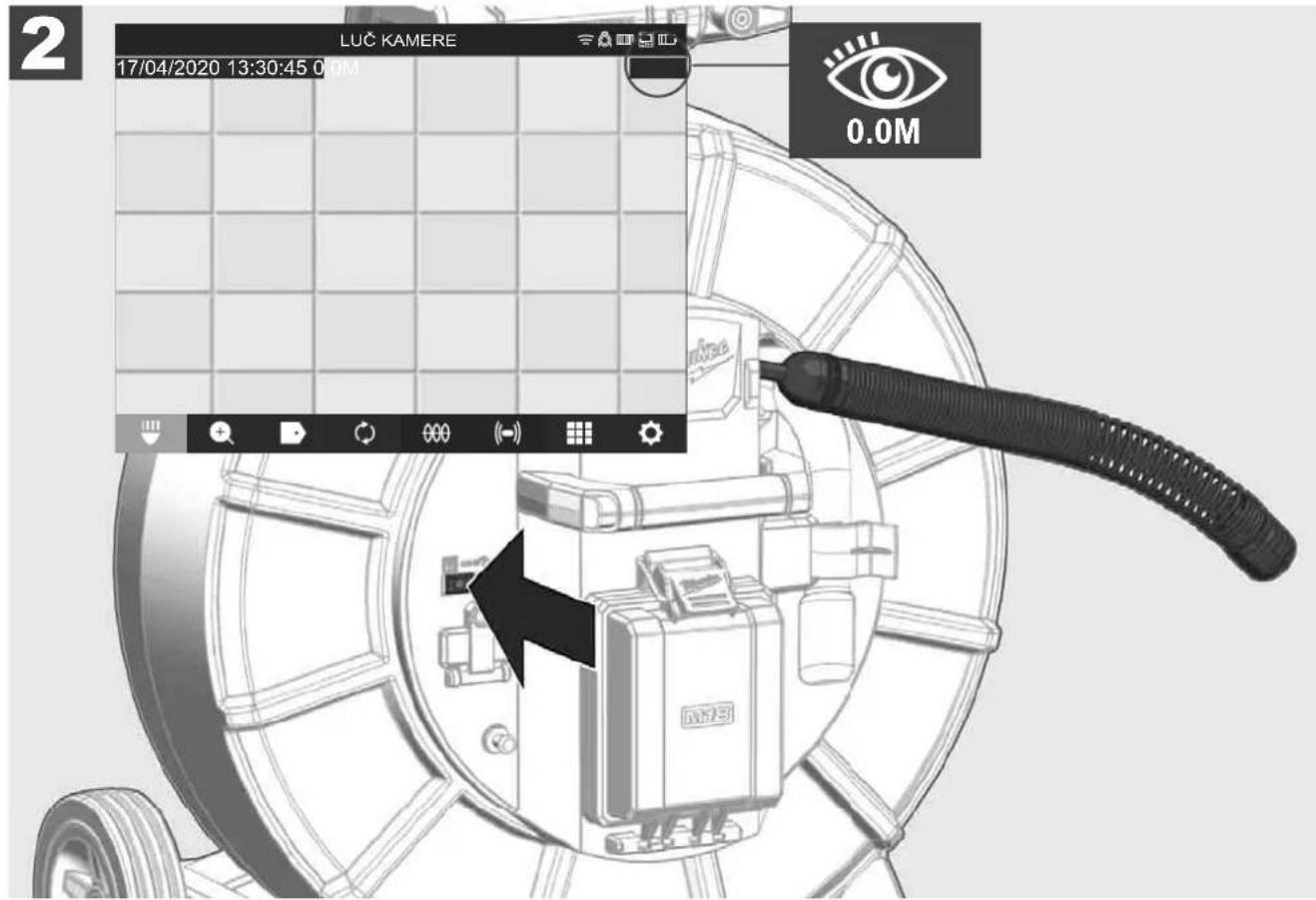

2.10 Ponastavitev stevca dolzine

Pri odvijanju NAVIJALA ZA PREGLED CEVI se prikaze dolzina odvitega kabla na vrstici stanja brezzičega monitorja M18 SIM.

Za ponastavitev prikaza pritisnite tipko

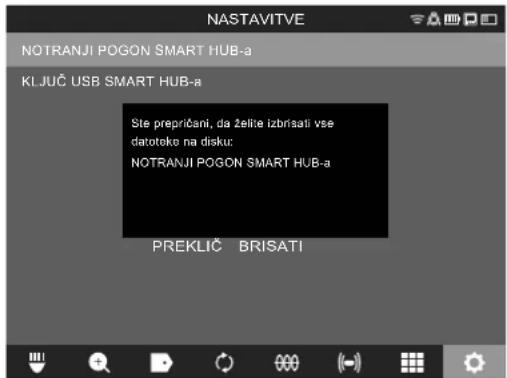

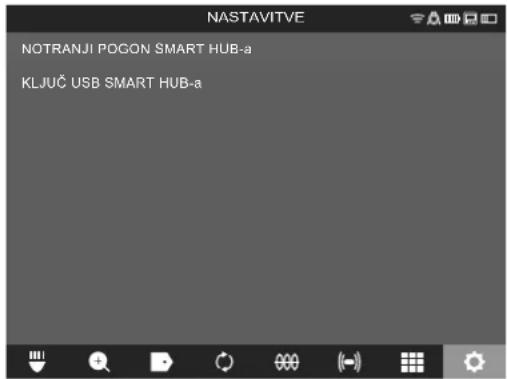

S to funkcijo lahko formatrate interni pigeon 500 GB Smart Hub-a ali USB kljuca.

Kljuc USB je treba formatarati v formatu FAT32.

1. Izberite NASTAVITVE FORMATIRANJE POMNILNIKA
2. Izberite pomnilnik.

1. Potrdite sporocilo na zaslonu.

Izbrani pogon se formatira in systeme v rne v meni NASTAVITVE

2.13 Tovarniske nastavitve

Izbira Tovarniske nastavitve ponastavi Smart Hub M18 SISH na tovarniske nastavitve.

Ponastavijo se naslednje nastavitve Smart Hub-a M18 SISH:

• OZNAKE se izbriesejo.
• Nastavitve za VIDEOPOSNETKE in SLIKE se ponastavijo na 1080 P.
• IME PODJETJA se izbriše.
  -FREKVENCA SONDE se nastavi na tovarnisko nastavitev.

• SLEDENJE KABLA se nastavi na tovarnisko nastavitev.

• NASTAVITVE ZASLONA se nastavijo na tovarnisko nastavitev: barvni otdenek, svetlost, kontrast, nasicenost.

-MERILNE ENOTE

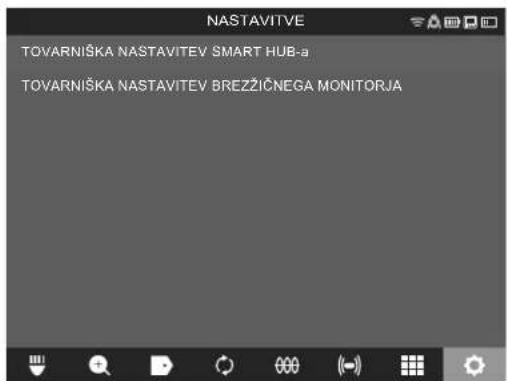

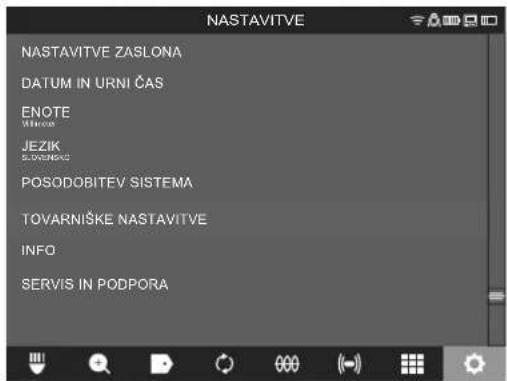

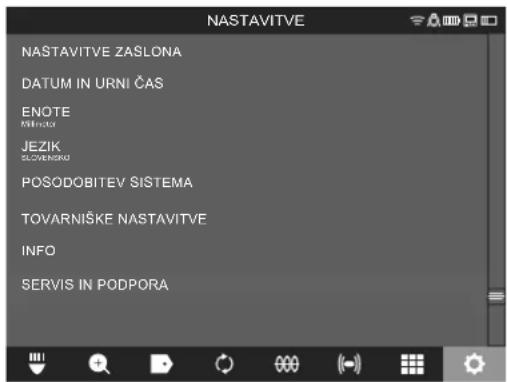

1. Izberite NASTAVITVE TOVARNISKE NASTAVITVE

2. Izberite TOVARNISKE NASTAVITVE Smart Hub M18 SISH.

3. Preberite sporocilo o ponastavitvi in potrdite z OK.

Ponastavitev na tovarniške nastavitve je končana in system se vrne v podmeni TOVARNIŠKE NASTAVITVE.

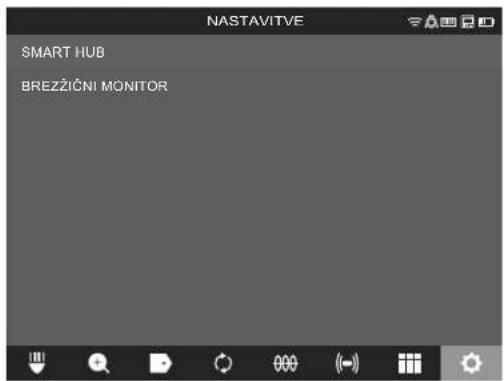

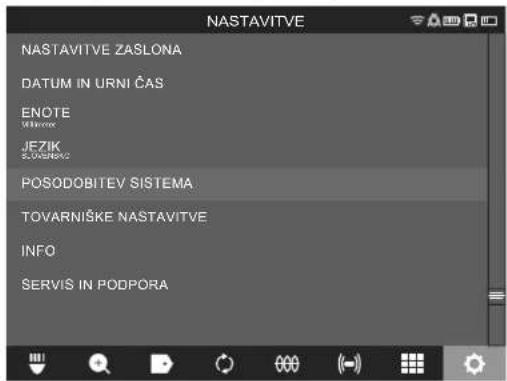

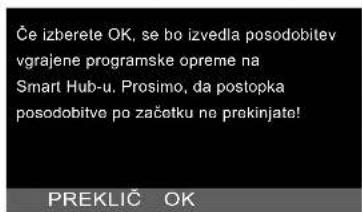

2.14 Posodobitev problema

Pred posodobitvijo systemd odprite meni NASTAVITVE INFO in zabelezite trenutno strojno programsko opremo.

Posodobitev strojne programske opreme je mogoce izvesti ali prek breziciene g monitorja M18 SIM ali s tablicnim računalnikom z aplikácjo za pregled cevi Milwaukee®.

1. Vklopite Smart Hub M18 SISH in brezici monitor M18SIM ali tablicni raçunalnik z aplikacijo za pregled cevi Milwaukee®.
2. Zagotovite, da je brezni monitor M18 SIM oz. tablni raucunilnik povezan prek WLAN-a s Smart Hub-om M18 SISH. Ce ni povezave WLAN, jo najprej vzpostavite.

3. Ključ USB s posodobitvijo strojne programske opreme vtaknite v vrata USB-A Smart Hub-a M18 SISH.

4. Izberite NASTAVITVE POSODOBITEV SISTEMA

1. Izberite Smart Hub M18 SISH.

1. Ime datoteke posodobitve se prikaze na zaslonu. Za zagon posodobitve izberite IME DATOTEKE

1. Preberite sporocilo o opozorilu in potrdite z OK.

1. V vrstici za napredek se prikaze potek posodobitve.

1. Na koncu posodobitve se prikaze sporocilo, ki ga je treba potrditi. Za ponovni zagon systemd izberite OK.

1. Čeželite preveriti, ali je bila različica strojne programske opreme posodobljena, izberite NASTAVITVE INFO.

3.1 Pregled navijala za pregled cevi M18 SIC36HDR, M18 SIC30HDR

1 Nastavitvena noga za vodoravno uporabo
2 Brežični monitor M18 SIM - nosilec za tablicni računalnik in prikljucek
3 Brezici monitor M18 SIM - vrtljivi zaklep
4 Brežični monitor M18 SIM - nagibni zaklep
5 Ročaj
6 Navijalo kabla potisinim kablon
7 Nastavitvena noga za navpično uporabo
8 Zavora navijala kabla
9 Nastavitvena noga za vodoravno uporabo
10 Nosilna priprava M18 SIC36HDR
11 Ramenski trak M18 SIC30HDR

1 Nastavitvena noga za vodoravno uporabo
2 Izvlečni ročaj (v vstavljenem položaju)
3 Tipka za zaklepanje in odklepanje izvlecnega rocaja
4 Brezici monitor M18 SIM - nosilec / nosilec za tablicni računalnik in prikljucek
5 Brežični monitor M18 SIM - zaklep proti vrtenju
6 Brezici monitor M18 SIM - zaklep proti nagibanju
7 Ročaj
8 Navijalo kabla potisinim kablon
9 Nastavitvena noga za navpično uporabo
10 Kolesa
11 Zavora navjala kabla

3.3 Namestitev nosilne priprave

NAVIJALO ZA PREGLED CEVI M18 SIC36HDR je opremljeno z nosilno pripravo, s katero lahko navijalo nasete na hrbtu kot nahrbtnik. Tako lahko majhno navijalo udobno prenesete na kraj uporabe, kar je prirocno predvsem pri vzpenjanju po stopnicah ali uporabi lestev.

2

Nosilno pripravo vpinite zgoraj in jo z zhogami potisnite proti spodnji strani tak, da se nosilna priprava zaskovi. Na katko povlecite nosilno pripravo, da se prepri cate, da se je zaskoCiia.

1
2

3.6 Nastavitev brezicičega monitorja M18 SIM!

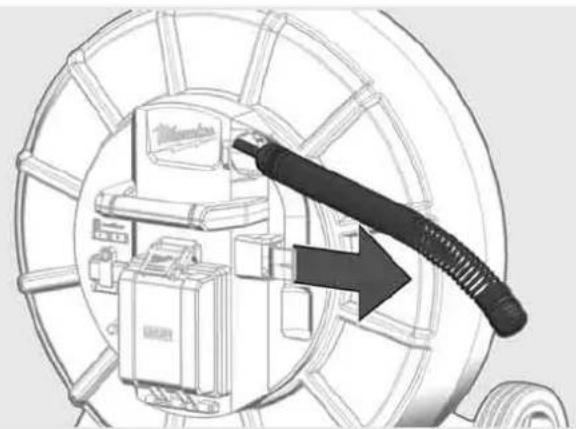

3.7 Uporaba navijala za pregled cevi

Preverite, ali ima potisni kabel sledi obrabe - kabel pri navijanju preverite glede rezov, prepogibov in obrabe. Ce je ovoj toliko obrabljen, da je vidna bela ali rumena neprebojna pletenica, je treba potisni kabel zamenjati. Pri uporabi potisnegakabla poskodovanim ovojem lahko vdreta voda in vlaga, kar lahko vpliva na kakovost posnetkov kamere ali do izpada kamere.

Na naslednji sliki so prikazani primeri za močno poskodovane ovoje. Tovrstne potisne kable je treba Čim hitreje zamenjati.

Potisni kabel in sklop vzmeti ohranjte vedno ciste in suhe - kabel lahko med navijanjem vedno očistite s cisto in suho krpo. Na koncu delovnega dne z glave kamere in vzmeti pod tekočo vodo previdno odstranite ostanke umazanje. Iztresite do suhega ali odvečno vodo do suhega izpihajte z nizkotlačnim zrakom in nato dele posusite. Glava kamere, potisni kabel in priključni deli so pri dnevni uporabi izpostavljeni agresivnim kemikalijam. Skrbn očsjenje systemd podaljšaŽiviljensko dobo teh delov.

S potisnim kablom ravnajte pazljivo - potisnega kabla ne izvlecite iz blokiranega navijala. Sicer se lahko kabel v navijalu stisne in prekomerno obremeni. Potiskanje potisnega kabla nazaj v blokirano navijalo se lahko rola prevrne ali upogne kabel.

Navijalo postavite 1 do 2 metra oddaljenega od vstopnega mesta na ravno podlago. Tako ostane dovolj prostora za uporabo kabla, ne da se zanke kabla vlecejo po tleh. Po potrebi aktivirajte torno zavoro, da upocasnite premikanje potisnega kabla.

Če se navijalo uporablja v vodoravnem položaju, se povrsina med nogami poveča. To navijalu omogoča stabilnejšo stojisće na neravni podlagi in zmanjiša njegovo visino, kar je prednost v utesnjenih prostorskih razmerah.

3.8 Sklop glave kamere

Zelenega tiskanega vezja oz. zlatih kontaktov na sklopu vzmeti in glave kamere se po moznosti ne dotikajte z golimi rokami. V nasprotnem primeru se sloj masti prstov prenese na te komponente, kar lahko privede do njihove predcasne korozije. Ce je mogoce, nosite ciste in suhe gumijaste rokavice.

Glavo kamere pred odstranjevanjem obrišite do suhega in odstranite ostanke umazanjije, ki bi lahko padla v priključno območje kamere.

Ne zategnite premočno in ne uporabljajte Čezmerne sile!

Zelenega tiskanega gezja oz. zlatih kontaktov na sklopu vzmeti in glave kamere se po moznosti ne dotikajte z golimi rokami. V nasprotnem primeru se sloj masti prstov prenese na te komponente, kar lahko privede do njihove predcasne korozije. Če je mogoče, nosite Čiste in suhe gumijaste rokavice.

Glavo kamere pred odstranjevanjem obrišite do suhega in odstranite ostanke umazanjije, ki bi lahko padla v priključno območje kamere.

Ne zategnite premočno in ne uporabljajte Čezmerne sile!

3.10 ZašcitniPokrov kamere

ZašcitniPokrovi -ustrezni za glav kamere s 25 mm oz.34 mm premerom.Ti zašcitniPokrovi so priloženi vsem NAVIJALOMZA PREGLEDCEVI ali nadomestnim glavam kamere.

Vodila - namestijo se na sklop vzmeti, da se glava kamere spelje vzdolž tal in ne pride v neposreden stik s cevjo.

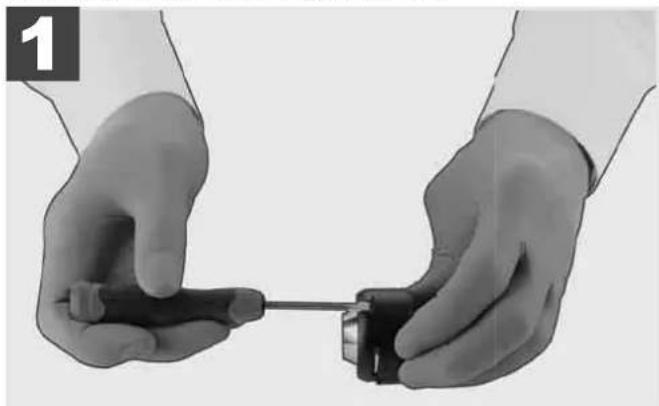

Odstranjevanje zašcitnegaPokrova

Namestitev zašcitnegaPokrova

3.11 Vodila kamere

Za 25 mm oz. 34 mm široke glave kamere sta na voljo po dvevodili: Majhna izvedba s 75 mm in srednja izvedba s 100 mm.

Vodilo kamere 25 mm Vodilo kamere 34 mm

1

2

3

3.12 Servis in podpora

Če je treba vaš SISTEM ZA PREGLED CEVI popraviti, pod SERVIS IN PODPORA pridete na stran za servis za orodja Milwaukee z vsemi pomembnimi telefonskimi stevilkami.

Izberite NASTAVITVE SERVIS IN PODPORA

1 Opé napomene. 2

1.1 Posebni sigurnosni propisi za sustave za ispitivanje cijevi 2
1.2 Ostale sigurnosne i radne upute 2
1.3 Tehnički podaci 3
1.4 Propisna upotreba 3
1.5 Zahtjevi za radio frekvenciju vezani uz europske instalacije 3
1.6 Izjava o sukladnosti 3
1.7 ONE-KEYTM 4
1.8PUNJIVE BATERIJE 4
1.9 Transport litijsko ionskih baterija 4
1.10 Održavanje 4
1.11 Simboli 5

2 Smart Hub M18 SISH 6

2.1 Pregled Smart Hub-a M18 SISH 6
2.2 Umetanje i uklanjanje baterije 7
2.3 Provjera statusa napunjenosti baterije 8
2.4 Umetanje Smart Hub-a M18 SISH 9
2.5 Uklanjanje Smart Hub-a M18 SISH 10
2.6 Sklopka za uključivanje/isključivanje 11
2.7 Priključenje monitora 12
2.8 USB priključci 13
2.9 Stapasti uzemljivač 14
2.10 Resetiranje brojač duljine 15
2.11 Priključak za testiranje kamere 16
2.12 Formatiranje interne pogonske jeginice i USB stika 17
2.13 Tvornicke postavke 18
2.14 Ažuriranje sustava 19

3 BUBNJEVI ZA ISPITIVANJE CIJEVI 21

3.1 Pregled bubnja za ispitivanje cijevi M18 SIC36HDR, M18 SIC30HDR 21
3.2 Pregled bubnja za ispitivanje cijevi M18 SIC60SCHDR, M18 SIC60HDR 22
3.3 Instaliranje aparature za noosenje 23
3.4 Uklanjanje aparature za noosenje 24
3.5 Instaliranje bezičnog monitora M18 SIM 25
3.6 Postavke bezičnog monitora M18 SIM 26
3.7 Uporaba bubnja za ispitivanje cijevi 27
3.8 Modul glave kamere 28
3.9 Grupa opruga 29
3.10 ZašitniPoklopci kamere 30
3.11 Vodilice kamere 31
3.12 Servis i podrška 32

- Bežicni monitor M18 SIM (nije uključen u dostavu;要考虑 se kupiti zasebno)

Bežični monitor M18 SIM omogucuje gledanje video zapisa koje je smilja glava kamere, bilježenje video zapisa i fotografija te reproduciranje video i slikovnih datoteka. Izgovoreni komentari tijekom video smimke se mogu bilježiti putem internog mikrofona. Tekstovi komentara takoder se mogu dodati putem funkcjë „Oznake". Tekstovi komentara pojavluju se u zabilježenom video zapisu i izlaze na fotografijama zajedno s datumom, vretenom i duljinom odmotanog kabela.
