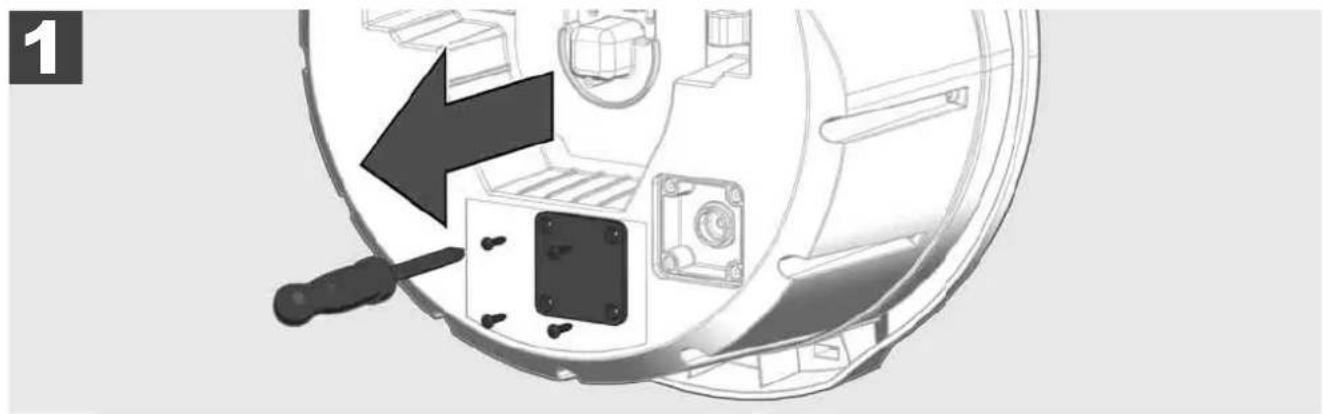

2.11 Kameros bandymo juntgis 16

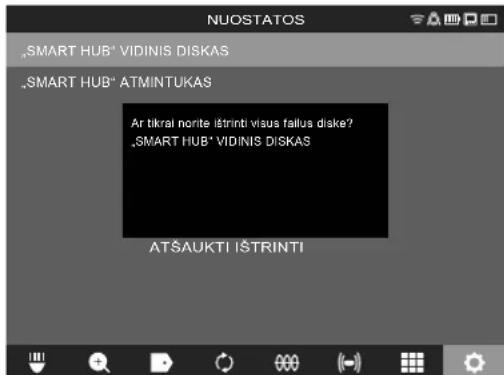

2.12 Vidinio disko ir atmintuko formatavimas 17

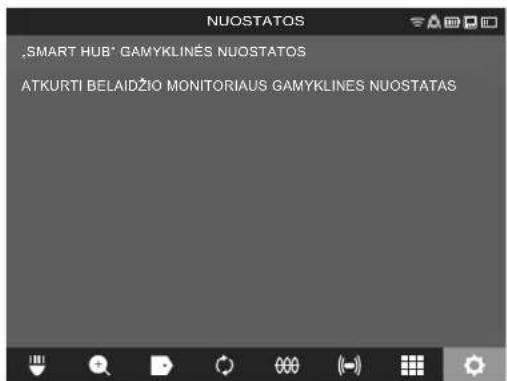

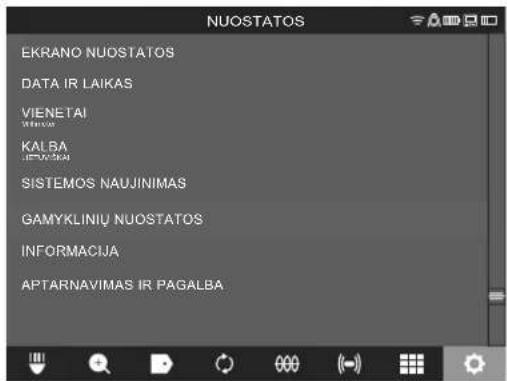

2.13 Gamyklines nuostatos 18

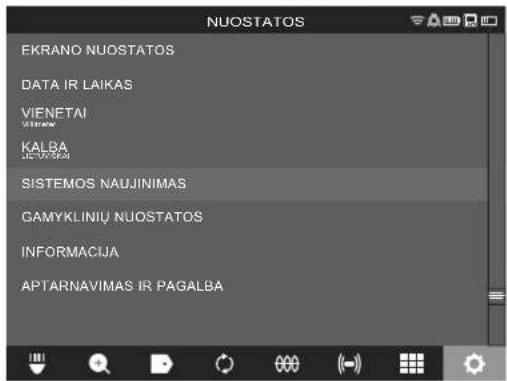

2.14 Sistemas naujinimas 19

3 VAMZDZIUPATIKROS RITE 21

3.1 Vamzdziu patikros rites M18 SIC36HDR, M18 SIC30HDR apzvalga 21
3.2 Vamzdziu patikros rites M18 SIC60SCHDR, M18 SIC60HDR apzvalga 22

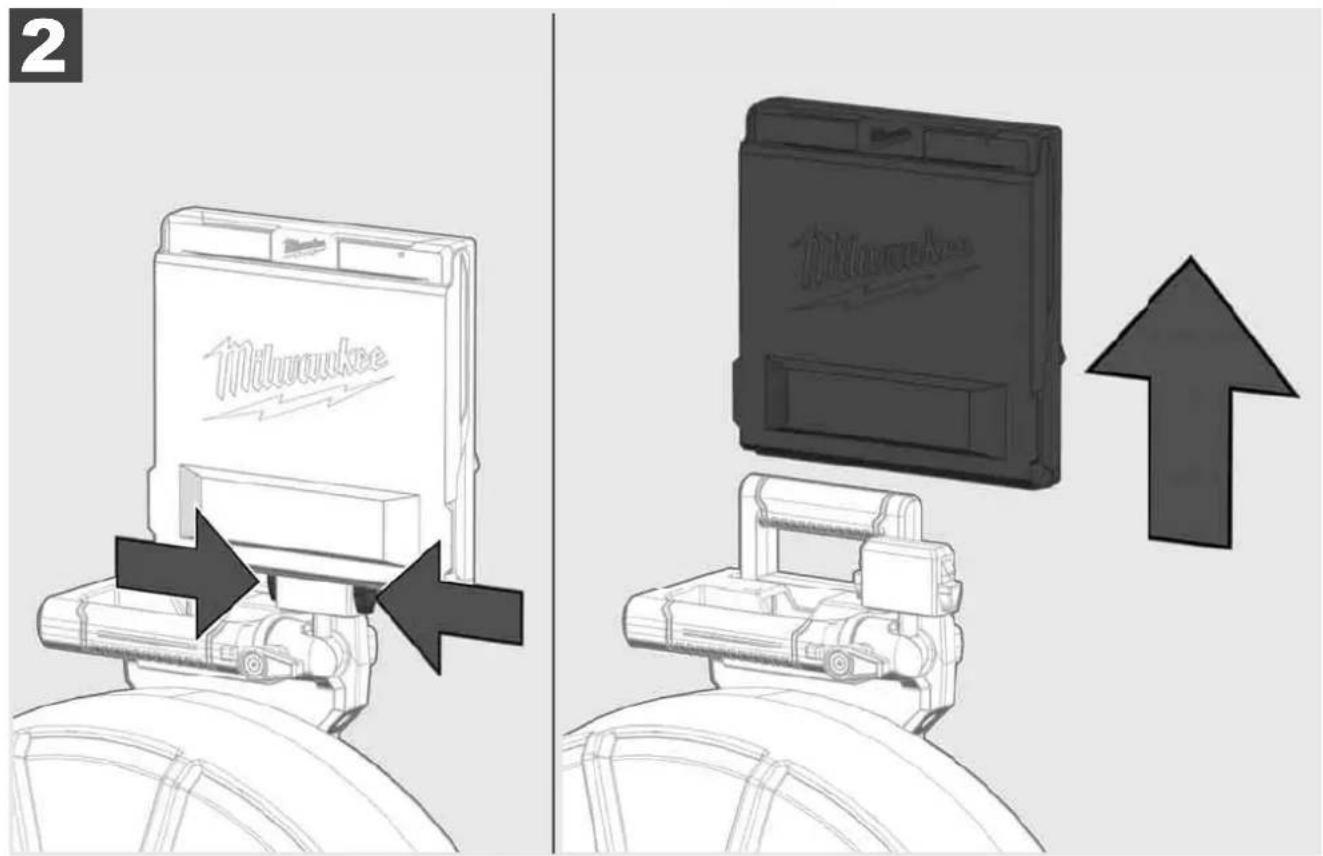

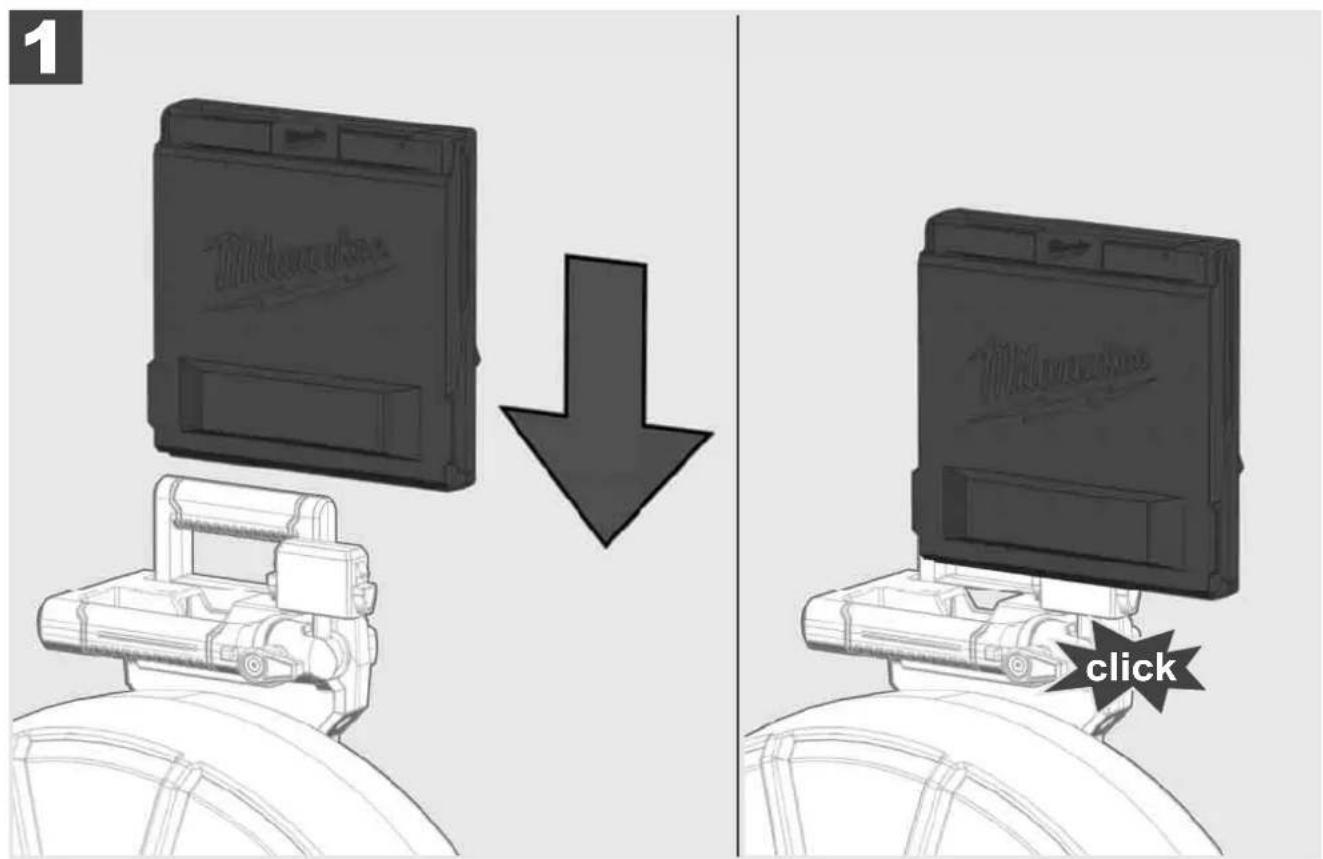

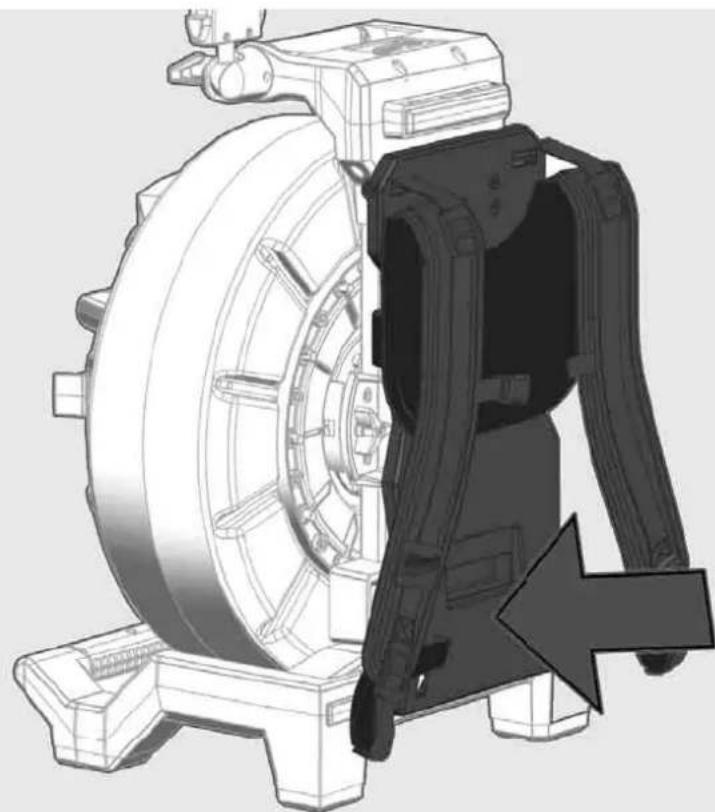

3.3 Nesiojimo itaiso Irengimas 23
3.4 Nešiojimo taiso isemimas 24
3.5 Belaidzio monitoriaus M18 SIM jrengimas 25

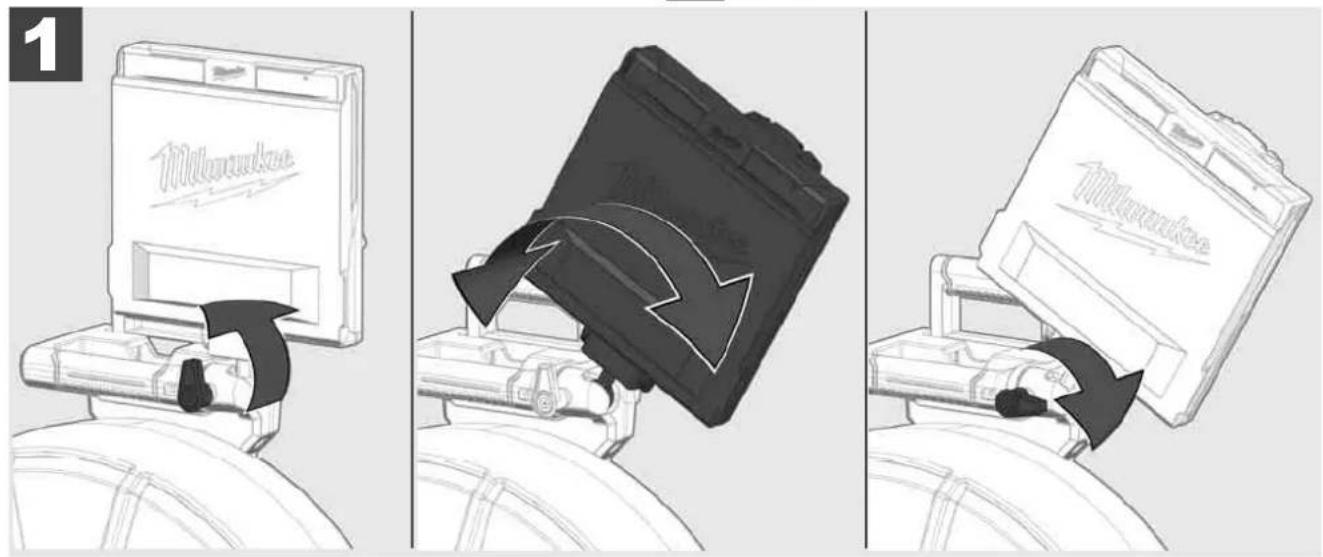

3.6 Belaidzio monitoriaus M18 SIM nustatymas 26

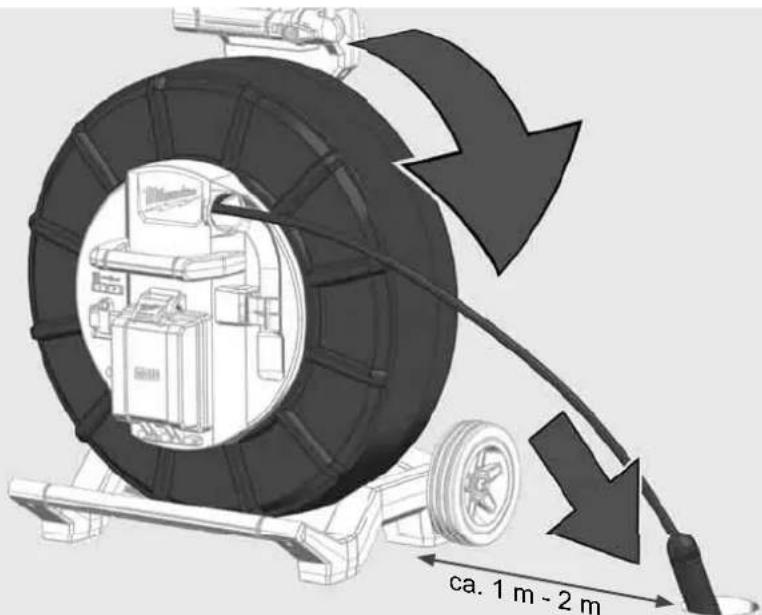

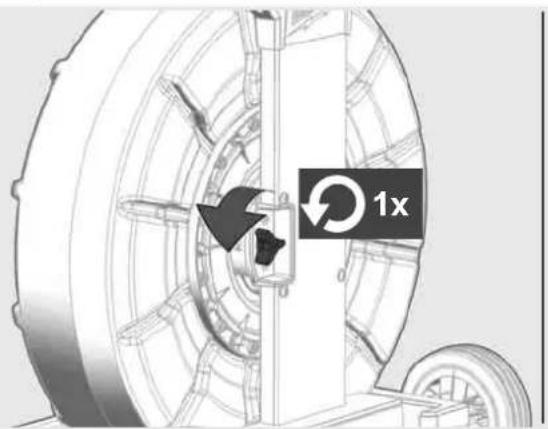

3.7Vamzdziu patikros rites naudojimas 27

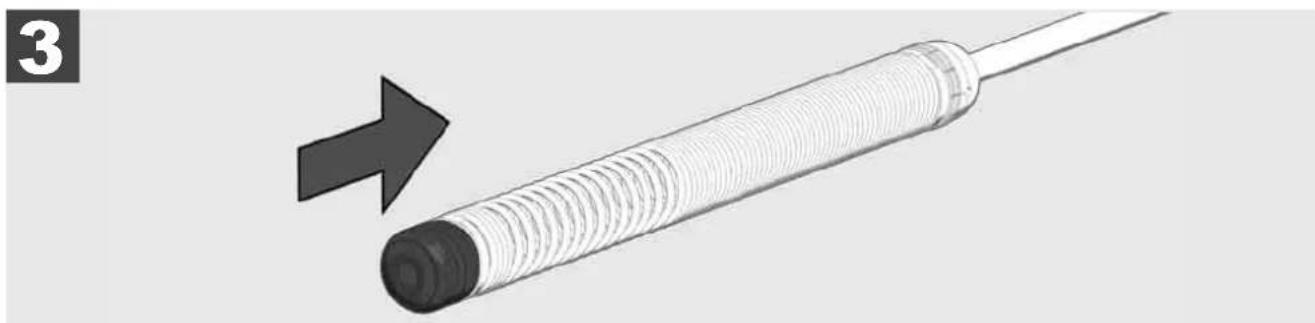

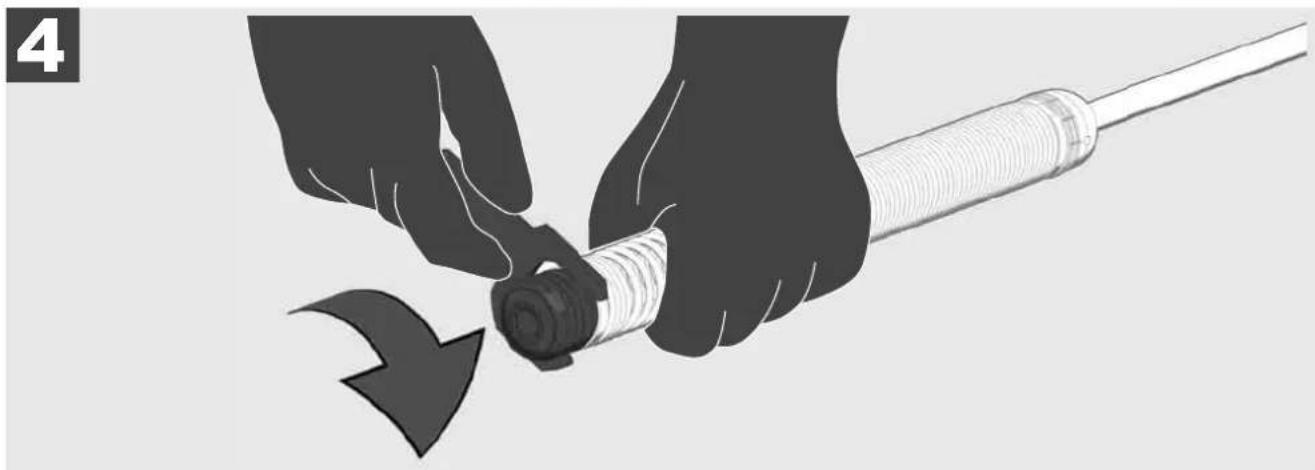

3.8 Kameros galvutés konstrukiné groupe 28

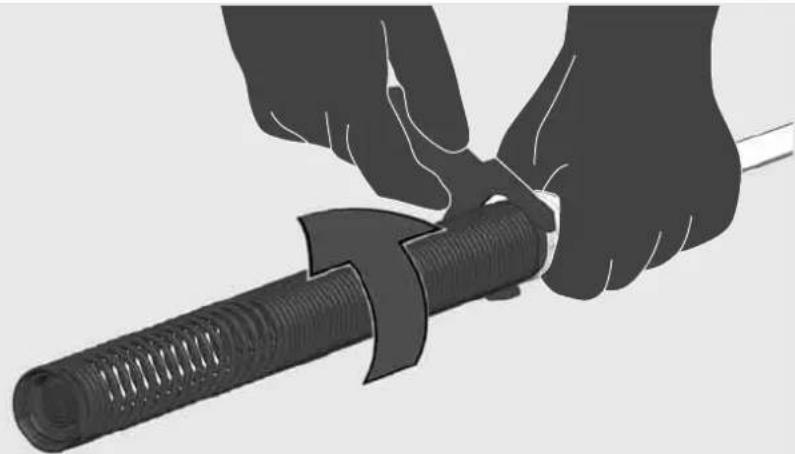

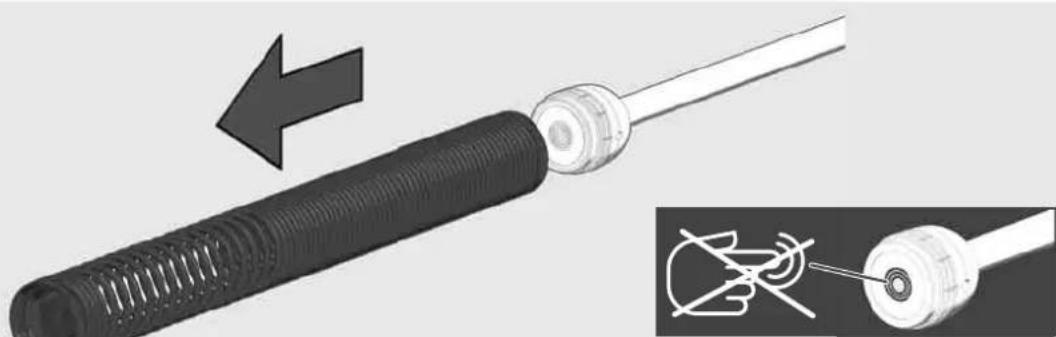

3.9 Spyruokliu grapé 29

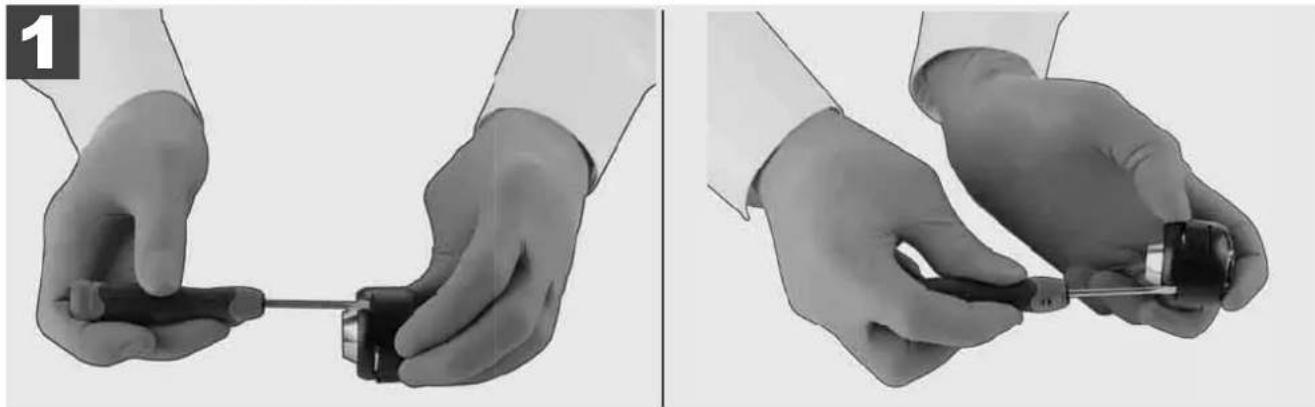

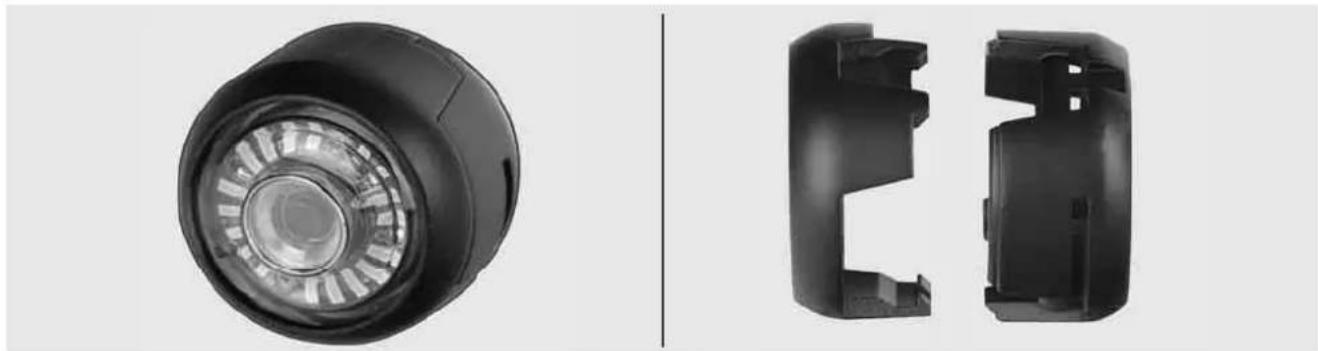

3.10 Kameros apsauginis dangtelis 30
3.11 Kameros kreiptuvai 31

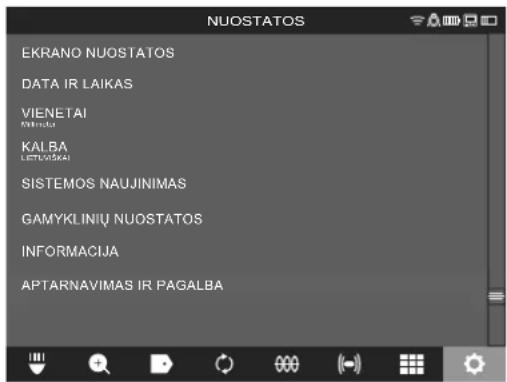

3.12 Aptarnavimas ir pagalba 32

1.1 Ypatingos vamzdziu patikros sistemas saugos instrukcijos

Dirbdami vamzdziuose atkreipite demesi, kad jie nebutveikiami jtampos ir jelektrinti. Vamzdziuose negali buti skyscio. Kamera ir prietaisas negali liestis su skysciais.

Venkite kameros ir kabelio salycio su alyva, dujomis arba kitomis korozija sukelianciomis medziagomis.

Siekiantsumainti sprogimo, elektros smugio ir turto sugadinimo rizika, pries atlikdami bet kokius darbus patikrinkite darbo vieta. Kabelis neturi liestis su elektros componentais, cheminemis medziagomis ar judanciomis dalimis.

Siekdami sumažinti Žalos prietaisui rizika, nenaudokite didelès jégos ir nelankstykite kabelio. Nenaudokite patikros kameros ar kabelio tose srityse, kuriose jie gali liestis su esdinanciomis ar tepaluotomis medziagomis.

Nenaudokite kabelio kamšciams ar kliūtims šalinti. Jis néra skirtas vamzdžiams valtyi!

Jei valomame nuoteku vamzdyje galétuy buti chemikalu, bakteriju ar kitu toksiniu medziagu ar infekciju sukèleju, muvékite gamintojo rekomenduojamas apsaugines pirstines, latekso ar gumines pirstines bei užsidékite apsauginius akinius, veido apsauga, vilkékite apsauginius drabuzius ir naudokite respiratoriu. Vamzdynuose gali buti chemikalu, bakteriju arba kitokiu medziagu, kurios gali buti toksiškos ar sukelti infekcjjas ir nudegimus arba kitaip sunkiai sužaloti.

Laikykites higienos reikalavimu. Naudodami prietaais nevalgykite ir nerukkyite. Pasinaudoje vamzdziu patikros!.
sistema visada butinai siltu vandeniu ir muilu nusiplaukite rankas ir kitas kuno dalis, kurios lietesi su vamzdziu turiniu. Taip isvengsite sveikatos sutrikdymo del salycio su toksinemis arba infekcijas sukelianciomis medziagomis.

Pries naudodami patikrinkite kabelj, arjis nera nusidevejes ar pazeistas. Pries naudodami pakeiskite susidevjusj ar pazeista kabelj.

ATSARGIA! Gabenant vamzdziu patikrosistema ant peciu neismo jrenginiu, rekomenduojame buti atsargiems. Galite prarasti pusiausvyra.

Prietaisa visuomet naudokite apgalvotai ir atsargiai. Nejmanoma numatyti visu pavojingu situaciju. Prietaiso nenaudokite, jei nesuprantate jo instrukcijos arba jauciate, kad jums tai per sunku. Noredami gauti daugiau informacijos arba dalyvauti mokymuose, kreipkites i „Milwaukee“ arba kvalifikuota specialista.

Nepasalinkite etikeci ir duomenu ploksteli. Siose plokstelse pateikiam a svarbi informacija. Jei jos tapo nejskaitomos ar ju nebera, kreipkites j MILWAUKEE klienu aptarnavimo skyriu ir nemokamai gausite naujas.

Kai kurios Šlifavimo, pjoyimo ir grežimo stakliu ar atliekant kitus statybos darbus sukeltos dulkës gali turéti cheminiu medziagu, sukelianciu vžeziinus susirgimus, lemianciu apsigimimus arba turincius neigiamos jtakos reproduccinei sveikatai. Tokio tipo cheminiu medziagu pavyzdžiai:

• Švinas, esantis dažuose, pagamintuose švino pagrindu,
• kristalinis silicio dioksidas plytose, cemento ar kituose muro gaminiuose bei
• arsenas arba chromas chemiškai apdorotoje medienoje.

Poveikio rizika prikauso nuo to, kaip daznai attliekate tokio tipo darbus. Kad poveikio rizika butu maksimaliaisumazinta, visuomet dirbkite gerai vedinamose zonose. Naudokite oficialiai patvirtintas apsaugines priemones, pavyzdziui, apsaugines kaukes nuo dulkiu su mikrodaleliu filtru.

1.2 Kiti saugos ir darbo nurodymai

Nekeiskite akumulatoriaus, jei jrankio pavirsius slapias.

Iseikvotu akumulatori ngedeginkite ir nemeskite j buitines atliekas. "Milwaukee" pardavejai siulo aplinka tausojantj senyakumulariuyarkyma.

Akumulatoriŋ nelaikykite kartu su metalinais daiktais (trumpero jungimo pavojus).

M18 systemosakumuliorius kraukite tik C18 systemos jkrovikliais. Nenaudokite kitu systemu akumulatoriu.

Veikiant ekstremialia apkrovai arba ekstremialia temperaturai iš pažeistu akumulatoriug gali ištekéti akumulatoriaus skystis. Išsitep Čakumulatoriaus skysciu, tuoj pat nusiplaukite vandeniu su muilu. Patekus j acos, tuoj pat ne trumpiau kaip 10 minuci gausiai skalaukite vandeniu ir nedelsdami kreipkites j gydytoja.

Ispejimas! Siekdami iśvengti trumpojo jungimo sukeliamo gaisro pavojaus, sužalojimu arba produktо pazeidimu, nekiškite prietaiso, akumuliatoriaus arba jkoviklio j skyscius ir pasirupinkite, kad j juos nepatektu jokijskysciu. Korozijau sukeliantys arba laidus skysciai, pvz., sūrus vanduo, tam tikri chemikalai ir balikliai arba produktai, kuriusudetyje yra balikiu, gali sukelti trumpajungima.

Šio prietaiso naudoti arba valyti negali asmenys, turintys fizine, jutiminé arba dvasiné negalia arba neturintys patirties ir Žiniu, nebent atsakingas asmuo juos išmokytu saugiai elgtis su prietaisu. Aukšciau išvardytus asmenis

būtina prižiūrétī, kai jie naudiojasi prietaisu. Prietaisu negali naudotis vaikai. Prietaisu nasinaudojant jj būtina laikytī saugioje ir vaikams nepasiekiamoje vietoje.

1.3 Techniniai duomenys

Kameros lado ilgis 30 m. 36 m. 60 m. 60 m

Kameros galvuté 25 mm. 25 mm. 25 mm. 34 mm

Maks. padinimas 4x 4x 4x 4x

Akumulatoriaus itampa 18.V

Prietaisovris, jvertintas pagal EPTA 2014-01 tyrimj metodika (4.0Ah / 12 Ah) 10,8 kg 12,4 kg 16,6 kg 20,46 kg 5,37 kg

"Bluetooth" radijo dazniu juosta (radijo dazniu juostos) 2402-2480 MHz

Aukstodaznio galia 1,8 dBm

"Bluetooth" versija 4.0 BT signalo režimas

Rekomenduojama aplinkos temperatura dirbant. -18-+50 °C

Rekomenduojami akumulatori tipai M18B...M18HB...

Rekomenduojami jkrovikliai. M12-18C, M12-18AC, M12-18FC, M1418C6

1.4 Naudiojimas pagal paskirtj

Vamzdziu patikrosistema naudojama vamzdynams apziureti ir patikrinti. Sistema sudaro trys moduliai:

Vamzdziu patikros rites M18 SIC30HDR, M18 SIC36HDR, M18 SIC60SCHDR, M18 SIC60HDR

Jos naudioz užvnioti ir nuvnioti bei valdyti stumimo kabelj. Rites yra tokiu dydžiu: M18 SIC30HDR, M18 SIC36HDR ir M18 SIC60SCHDR skirtos nuo 50 mm iki 150 mm skersmens vamzdžiams, o didesnis modelis M18 SIC60HDR - vamzdžiams, kuriu skersmuo nuo 75 mm iki 250 mm.

Visose ritese yra stumimo kabelis su konstrukcine spruokliu grupe, kurioje jrengta savarankiskai nusistatanti kameros galvute. Belaidj monitoriM18 SIM ir „Smart Hub" M18 SISH galima naudoti abiem ritems.

Visas rites galima naudoti ir horizontalioje, ir vertikaloje padetye. Galineje M18 SIC36HDR puséje galima pritvirtinti nešiojimo jtaisa, kuris leis prietaïsnešioti ant peciu.

- ,Smart Hub“ M18 SISH

,Smart Hub" M18 SISH naudiojas vamzdziu patikros sistemas valdyti.

Belaidis monitorius M18 SIM arba planseté, kuriuose jdiegta „Milwaukee®“ vamzdziu patikros taikomoji programa, prisijungia prie „Smart Hub“ M18 SISH, kad butu galima gauti vaizdo jrašus ir nuotraukas. Vaizdo jrašai ir nuotraukos saugomi „Smart Hub“ M18 SISH vidiniame diske.

- Belaidis monitorius M18 SIM (komplekte jo néra, galima jsigyti atskirai)

Belaidžiame monitoriije M18 SIM perziūrimi kameros galvutès jraśyti vaizdo jrašai ir nuotraukos bei atkurti vaizdo jrašai ir nuotrauku failai. Vidinis mikrofonas suteikia galimbye filmuojant jraśyti komentarus. Naudojant funkcija „Etiketés" galima priděti komentaro tekstá. Komentaru tekstai rodomi jraśytame vaizdo jraše, nuotraukose kartu rodoma data, laikas ir nuvniotas laido ilgis.

Sj prietaisa leidziama naudoti tik pagal nurodya paskirtj.

1.5 Radijo daznio reikalavimai, susije su Europaje naudojama iranga

Pastaba: sis prietaias buvo išbandytas ir atitinka 3 kategorjos imtuvo ribines vertes pagal EN 300 440 V2.1.1.

Sios ribinés vertés nustatyos tam, kad bute uztikrinta tinkama apsauga nuo zalingu radijo ryso trukdziu gyvenamuosiuse pastatuose.

Sis prietaisas reagujoj kitus prietaisus, kurie siuncia radijo bangas 2402-2480 MHz daznio diapazone.

Naudojant nuotolinj valdiklj toks dažnis gali trikdyti veikima. Negalima atmesti tikimybès, kad tam tikromis aplinkybémis pasireiks trukdži. Norédami patikrinti, ar sis prietaisas radijo ryšio signalais netrukdys veikti kitiems prietaisams, trumpam išjunkite kitus prietaisus, kad patikrintumete, ar trukdžiai dingsta. Pašalinti trukdžius gali padeti šios priemonés:

• isjunkite trukdžio šaltinj,
• padidinkite atstumajiki trukdžio saltinio.
• Kreipkitès patarimo j specializuotu prekiu pardaveja arba profesionalu radijo rysiu technika.

1.6 EB Atitikties deklaracija

Siuo dokumentu bendrové, "Techronic Industries GmbH" patvirtina, kad radijo jrenginiu tipas M18SISH atitinka Direktyva 2014/53/ES. Visas ES atitikties deklaraciños tekstas prieinamas siuo interneto adresu: http://services.milwaukeetool.eu

1.7 ONE-KEYTM

Kad sužinotumete daugiu apie šio prietaiso ONE-KEY funkcjjas, perskátykite pridétag greitosios paleisties instrukcija arba aplankykite mus internete adresu www.milwaukeetool.com/one-key. I savo išmanujj Telefona ONE-KEY taikomajá programa galite atsiústi is „App Store“ arba „Google Play".

Jei jvyksta elektrostatiné iškrova, nutraukiamas „Bluetooth“ rysys. Tokiu atveju šj rysj iš naujo prijunkite rankiniu budu.

Prietaias atitinka minimalius reikalavimus pagal EN 55014-2:2015 / EN 301489-1 V2.2.3 / EN 301489-17 V3.1.1.

,ONE-KEYTMrodmuo

Šviečia mělyna spalva: radijo ryšys yra aktyvus ir gali būti nustatomas naudojantis „ONE-KEY™“ taikomajá programa.

Mirksi mélyna spalva: prietaisas palaiko ryšj su „ONE-KEY™“ taikomaja programa.

Mirksi raudona spalva: saugumo sumetrais prietaisas uzblokuotas, operatorius jj gali atblokuoti naudodamasis "ONE-KEYTM" taikomaja programa.

1.8 AKUMULIATORIAI

Ilgesnj laika nenaudotus akumulatorius pries naudojima jkraukite.

Aukstesne nei 50^ temperatura mažina akumuliatoriaus galiq. Venkite ilgesnio saulès ar šilmos šaltinio poveikio.

Jkroviklio ir akumulatoriaus jungiamieji kontaktai visada turi buti švarús.

Kad akumulatorius kuo ilgiau veiktu, pasinaudoje prietaisu iki galo jkraukite akumulatoriu.

Siekiant uztikrinti kuo ilgesnj akumulatoriaus naudojimo laika, jkovus reiketyiskart išimi ijkroviklio.

Akumulatori laikant ilgiau nei 30 dienu:

akumulatoriui lakyti sausoje aplinkoje, zemesneje nei 27^ temperaturoje.

Akmulatoriaus jkrovimo lygis turi buti 30-50%

Akumuliorius pakartotinai turi buti jkraunama kas 6 menesius.

1.9 Ličio jonj akumuliatorij pervezžimas

Liciou jonu akumulatoriams taikomos jstatymines nuostatos del pavojingu kroviniu persezimo.

Siuos akumuliorius pervezti būtina laikantis vietini, nacionalini ir tarptautini direktyv ir nuostat.

• Naudotojai šiuos akumuliatorius gali transportuoti keliais nesilaikydami jokiu kitu salgyu.
• Už komercinji ličio jönu akumuliatorių pervežima atsako transporte jmoné pagal pavojingu krovinių pervežimo nuostatas. Pasiruošimo išsiusti ir pervežimo darbus gali atlikti tik atitinkamai išmokyti asmenys. Visa procesa privalo prižūrétī specialistai.
  Pervežant akumulatorius būtina laikytis šiú punktu:
• siekiant iśvengti trumpsjungimü, jsitikinkite, kad kontaktai yra apsaugoti ir izoliuoti.
• Atkreipkite démesj, kad akumulatorius pakuotés viduje neslidinétu.
• Draudžiama pervežti pazeistus akumuliorius, iš kurić teka skystis.
  Issamesniu nurodymu kreipkites j savero transporte jmone.

1.10 Technine prieziura

Naudokite tik „Milwaukee" priedes ir atsargines dalis. Konstrukcines dalis, kuriq keitimas neapra'sytas, leidziamakeisti tik „Milwaukee" klienp aptarnavimo skyriui (zr. garantijos lankstinuk / klienp aptarnavimo skyriu adresus).

Jei reikia, nurodzius prietaiso modelj ir sesiazenkij numeri, esantj specifikaciju lenteleje, ijs klientu aptarnavimo skyriaus arba tiesiogiai is "Techtronic Industries GmbH", Max-Eyth-Str. 10, 71364 Winnenden, Vokietija, galite uzsakyti erdvijn prietaiso brezini.

1.11 Simboliai

DÉMESIO! JSPÉJIMAS! PAVOJUS!

Pries atlikdami bet kokius darbus su prietaisu, isimkite akumulatoriu.

Pries pradedami dirbti su prietaisu, atidziai perskaitykite jo naudojimo instrukcija.

Muvekite apsaugines pirstines!

Dirbdami su prietaisu visada nešiokite apsauginius akinius.

Neišmeskite bateriju atlieku, elektros ir elektroninés
jrangos atlieku kaip nerūsiotu komunaliniu atlieku.
Bateriju ir elektros bei elektroninés jrangos atliekos
turi buti surenkamos atskirai.
Iš jrangos turi buti pašalintos bateriju, akumuliatoriu
atliekos ir šviesos šaltiniai.
Patarimù del perdirbimo ir surinkimo vietos kreipkitës
j vietine institucija arba pardaveja.
Priklausomai nuo vietos teisës aktu, mazmenininkai
gali buti jpareigoti nemokamai primi t algal senas
baterijas, sena elektros ir elektronikos jranga.
Jusu indelis j pakartotinj bateriju ir elektros bei
elektroninës jrangos atlieku panaudojima ir
perdirbima padded sumažinti Žaliavporeiki.
Akumuliatoriu, ypač kuriu sudetye yra lićio, ir
elektros bei elektroninës jrangos atliekose yra
vertungu, perdirbamu medziagu, kurios gali neigiamai
paveikti aplinkä ir zmoniu sveikata, jei jos nebus
salinamos aplinkä tausojanciu budu.
Istrinkite personalo duomenis iš jrangos atlieku, jei
tokiu yra.

V Jtampa

Nuolatine srové

Europos atitikties zenklas

Jungtinés Karalystes attitikties zenklas

Ukrainos atitikties zenklas

Eurazijos atitikties zenklas

2.1 „Smart Hub“ M18 SISH apžvalga

1 Spyruokles apsaugos spaustuko reikia tam, kad gabenan apsaugoty spyruokle ir kamera.
2 Spyruokles jduba laiko spyruokle ir kamera transportejoant ir laikant vietoje.
3 Laido kreiptuvas, per kurj pries uzfiksuojant „Smart Hub" jvedama spyruokle ir stumiamasis kabelis.
4 Rankena
5 Atblokavimo mygtuka paspauskite tuomet, kai norite „Smart Hub" atjungti nuo vamzdziu patikros sistemos rités.
6 Pagrindjin jungiklj trumpai paspauskite viena karta, kad jungtumete prietaisa, arba laikykite nuspust, kad prietaisa isjungtumete.
7 Mygtukas „Laido ilgio nustatymas is naujo" vél nustato nulinj nuvynioto kabelio ilgi.
8 ONE-KEY šviesos diodo indicatorius
9 USB-A prievadas naudojamas tiesiogiai jra'syti vaizdo jra'sus ir nuotraukas bei mikroprograminei jrangai naujinti.
10 USB-C prievadas - tai pasirenkamoji maitinimo ir duomenu perdavimo jungtis belaidziam monitoruii M18 SIM prie „Smart Hub" prijungti.
11 Vandeniu atsparus USB jungties dangtelis, apsaugantis USB jungtis nuo dulkiy ir dregmès.

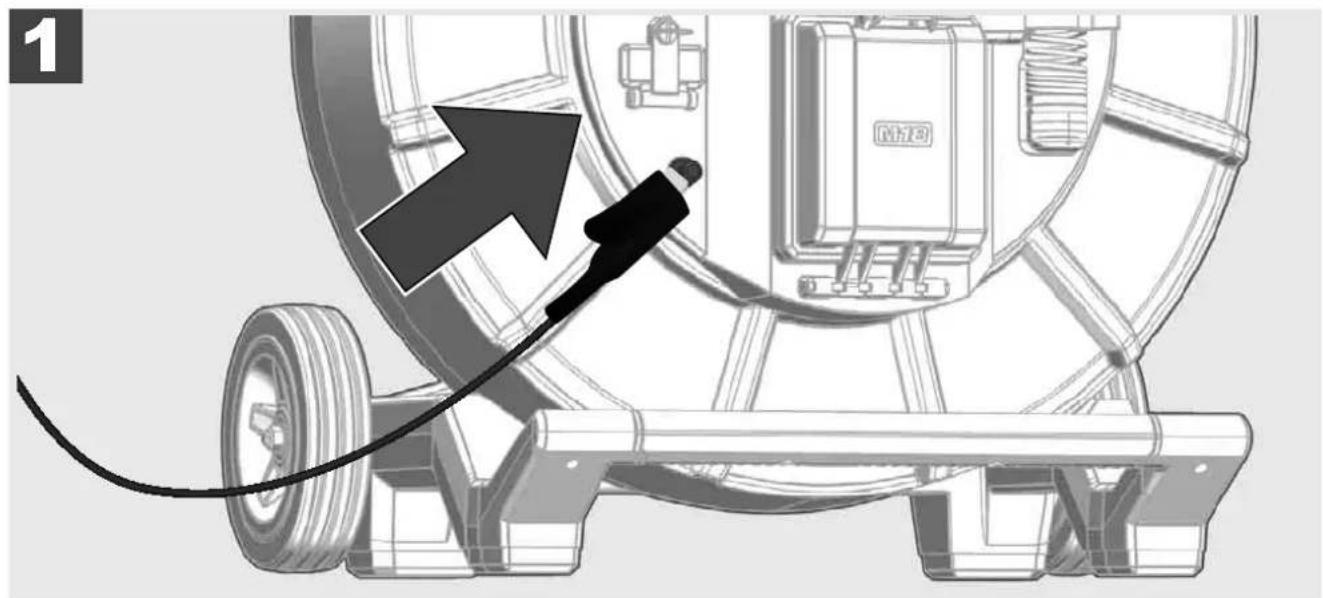

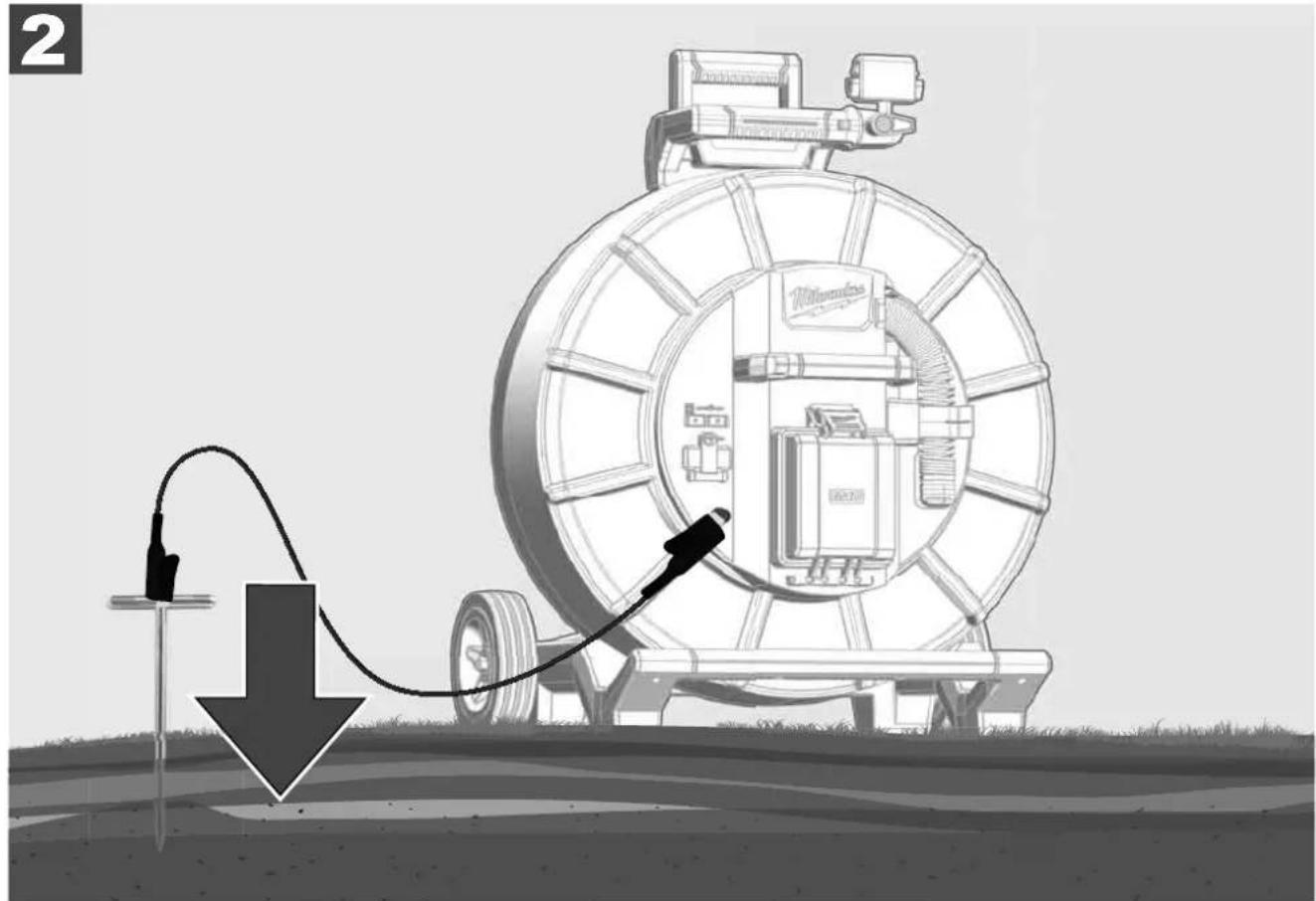

12 Jęminimo strypas „Smart Hub“ Jęminki sekant stumiamajki kabelj.
13 Vandenui atsparus akumulatoriaus dangtelis, apsaugantis akumulatoriu nuo dulki ir dregmes.
14 Akumuliatoriaus skyrius M18TM akumulatoriui
15 „Smart Hub" ir vamzdžiu patikros ritës sujungimo jungtis.

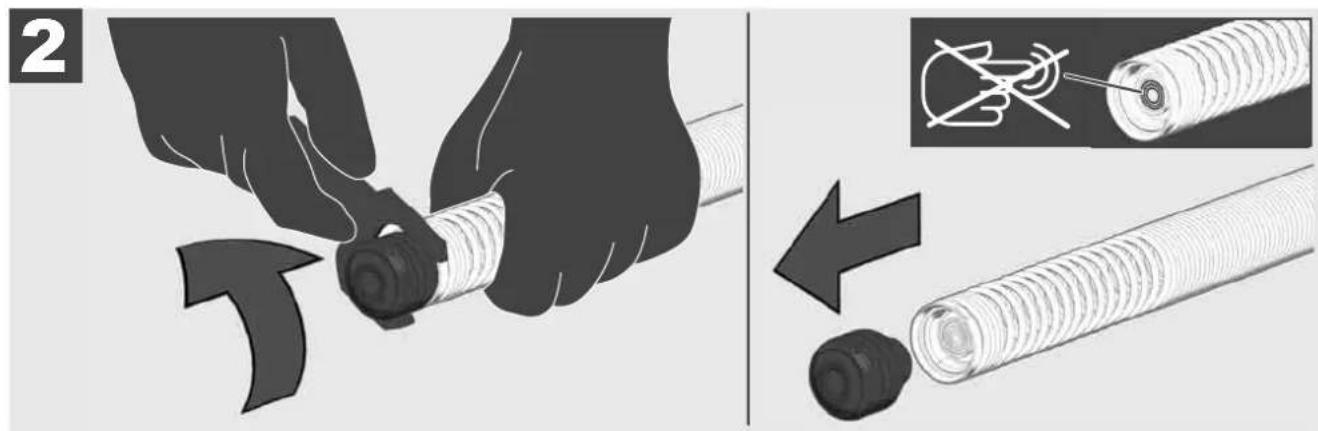

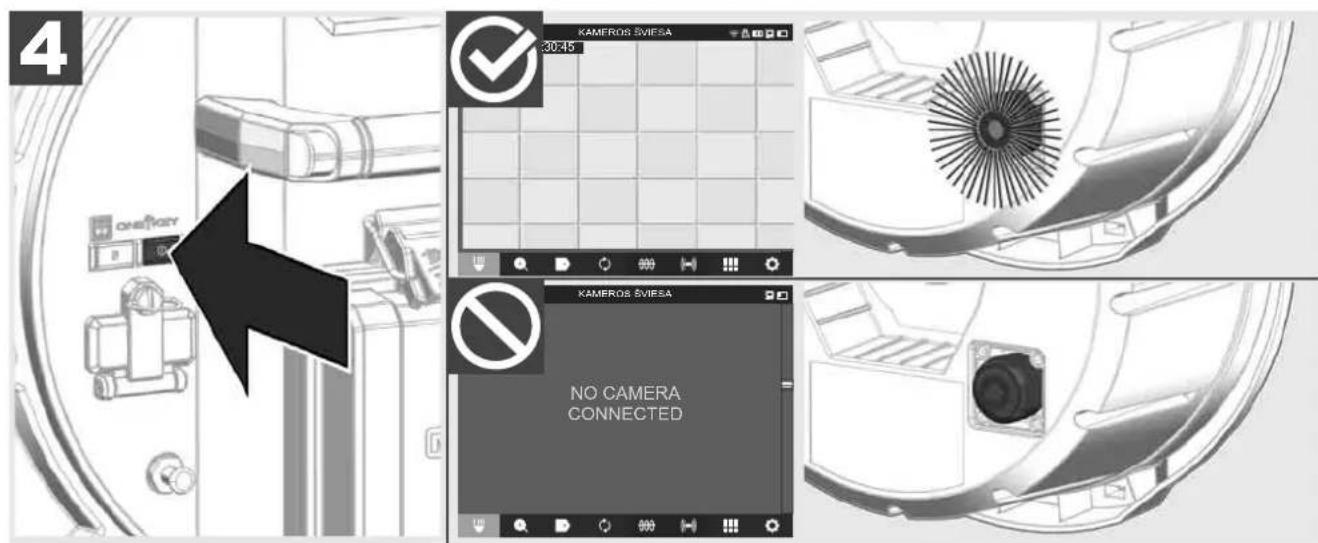

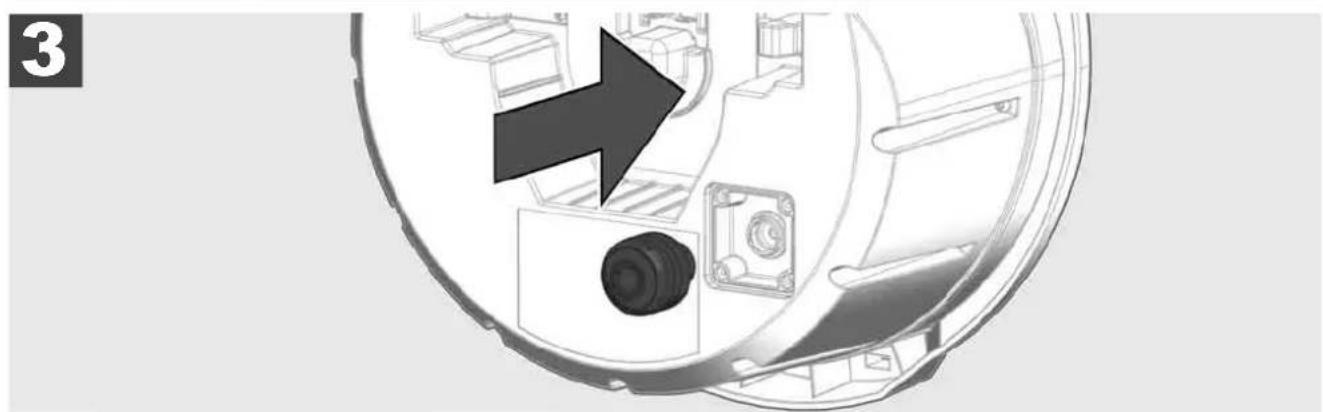

16 Kameros bandymo prievadas klaidoms šalinti, kai kyla problemu del kameros galvutes

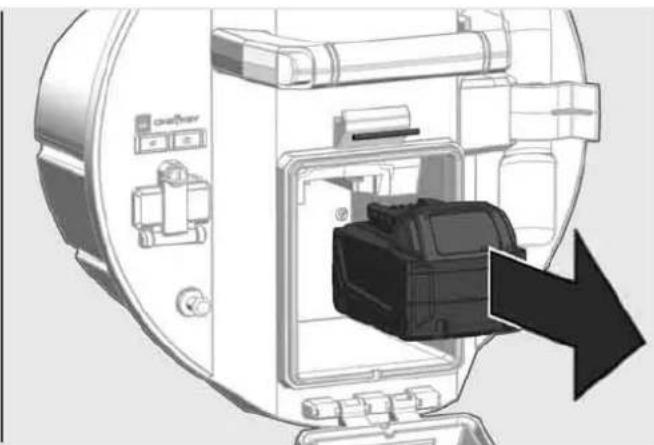

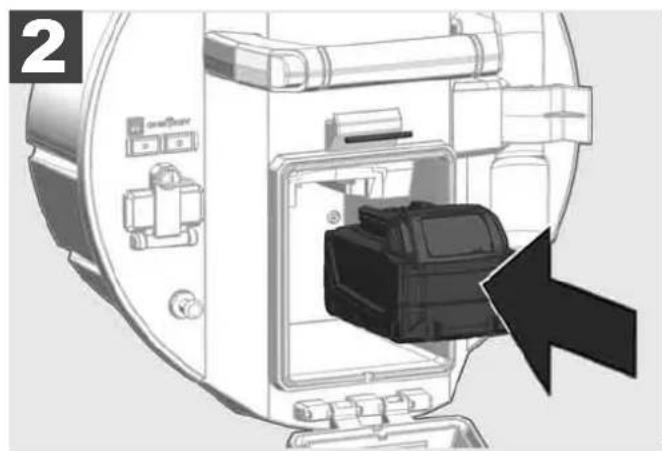

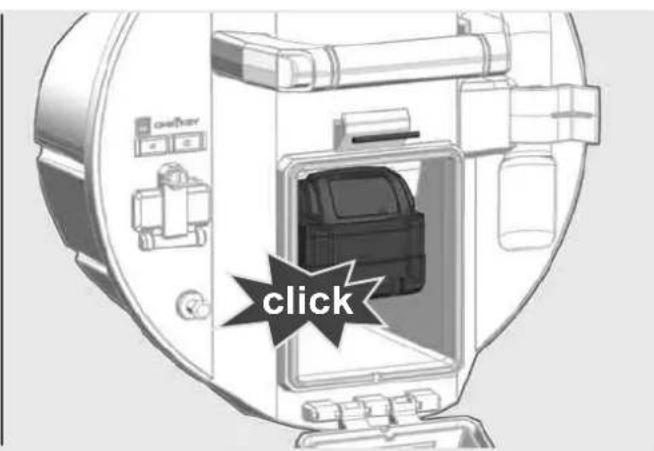

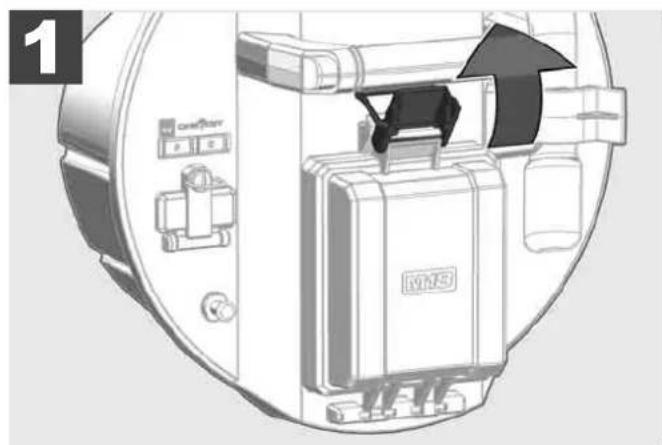

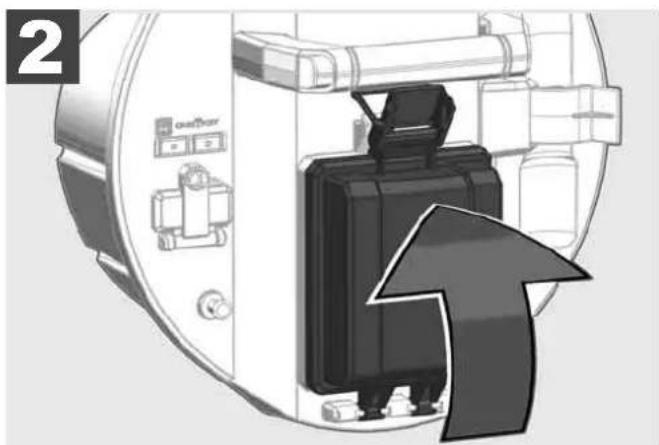

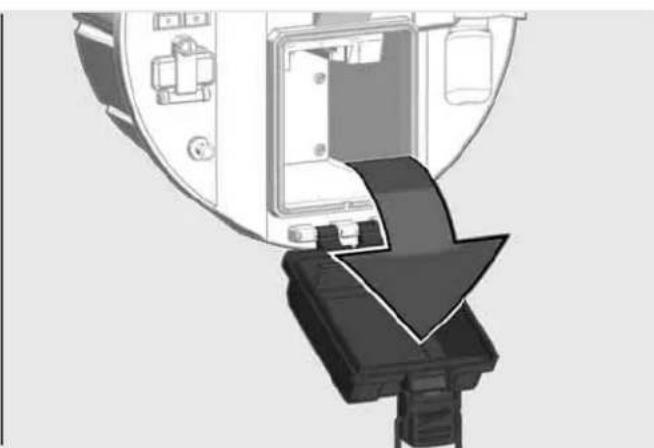

2.2 Akumuliatoriaus jstatymas ir isemimas

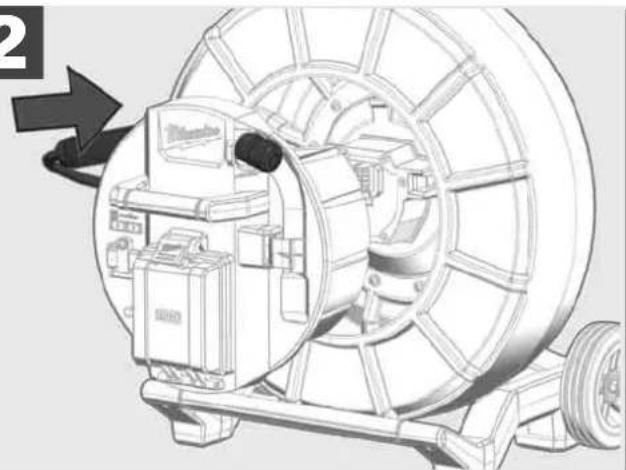

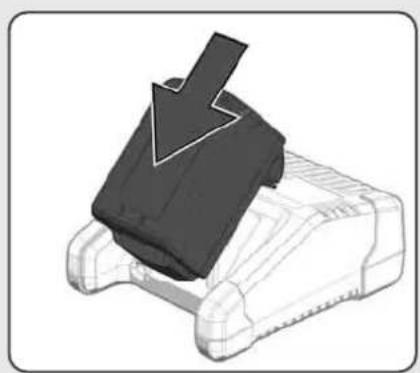

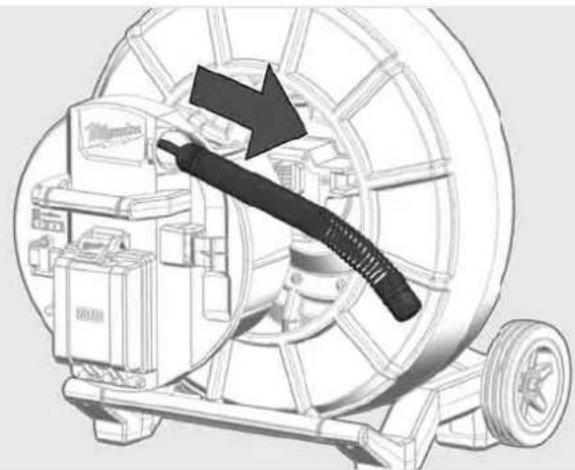

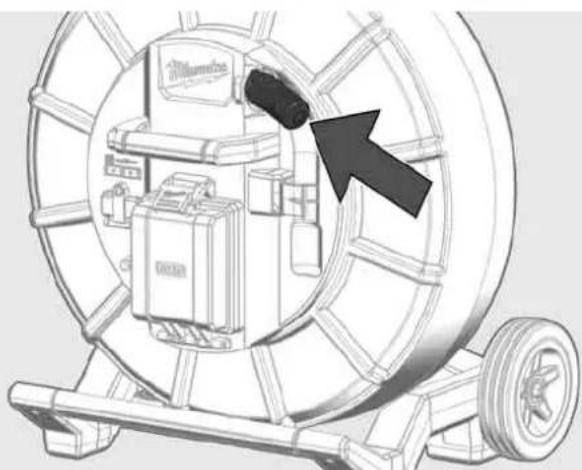

2.3 Patikrinti akumuliatoriaus jkrovos bülke

1

2

3

4

1

2

3

4

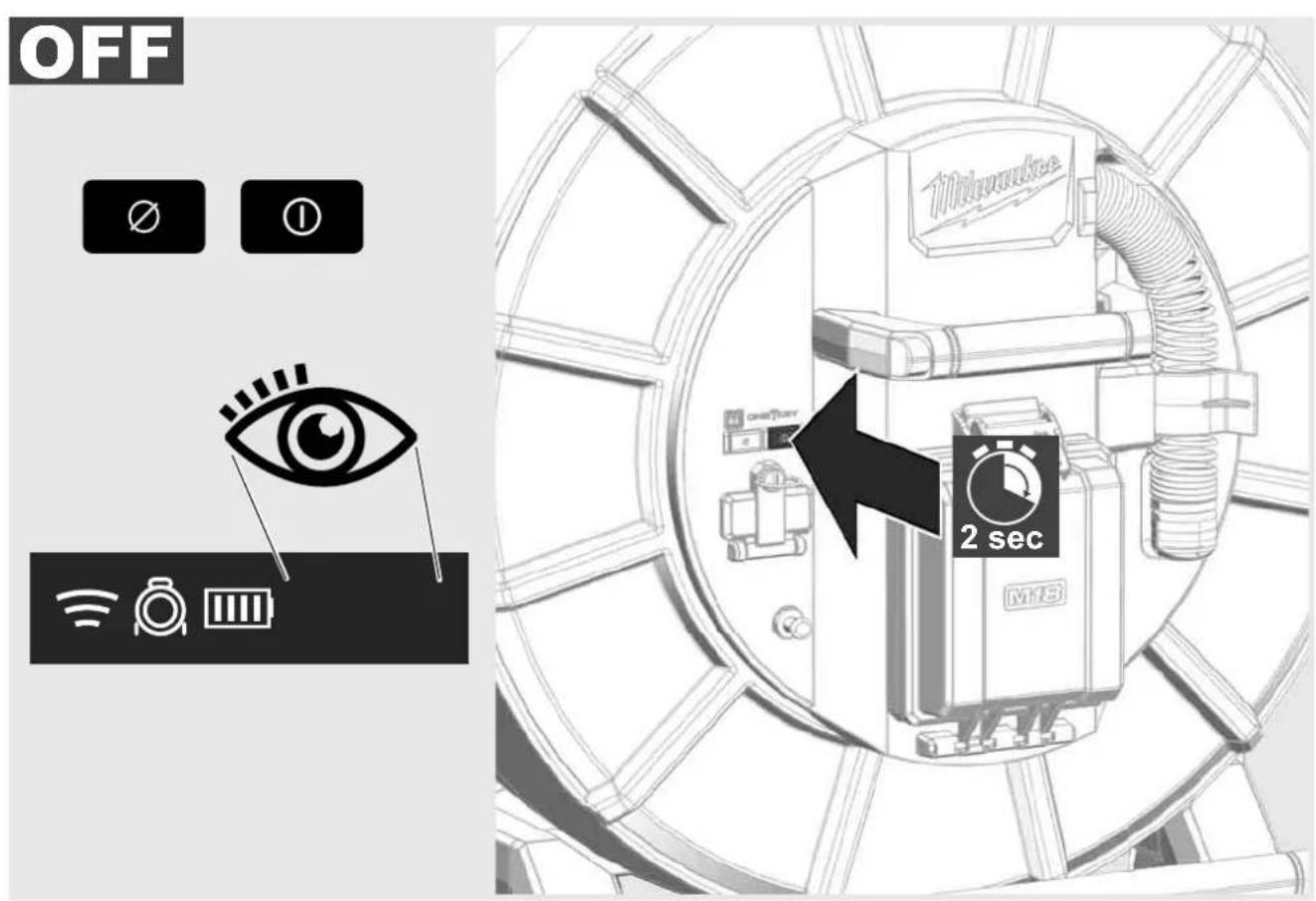

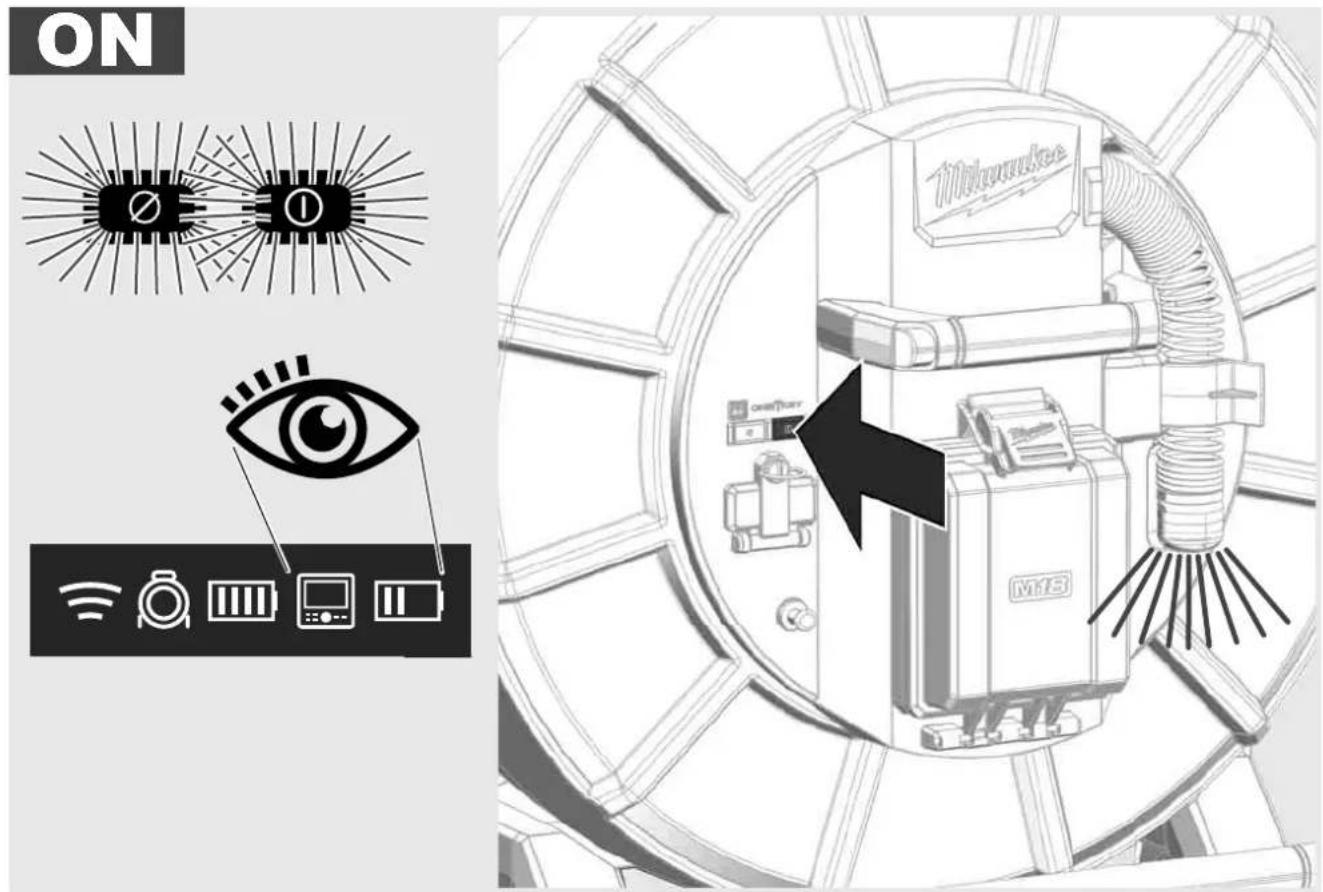

2.6lj./isj.jungiklis

2.7 Monitoriaus prijungimas

Kad pakeistumete VAMZDIU PATIKROS SISTEMOS nustatymus, galétumete valdyti jos funkcjjas ir perziureti kamera nufotografuotas nuotraukas bei nufilmuotus vaizdo jras, reikia isorinio indikacinio prietaiso.

Išorinio indikacinio prietaiso VAMZDŽIU PATIKROS SISTEMOS komplekte néra, ji reikia jsigyti atskirai.

Galite pasirinkti:

• "MILWAUKEE" BELAIDIS MONITORIUS M18 SIM;

• plansete arba išmanusis Telefonas, kuriame jdiegta „MILWAUKEE“ VAMZDžI∪ PATIKROS TAIKOMOJI PROGRAMA.

BELAIDJ MONITORIU prie VAMZDZI U PATIKROS SISTEMOS galite prijungti naudodamiesi WLAN arba USB-C jungtimirji busiskarto paruosta naudoti.Jei naudosite plansete arba iismanujj Telefona, pirmiausia atitinkamame prietaise turitejdiegti VAMZDZI U PATIKROS TAIKOMAJA PROGRAMA.

, MILWAUKEE“ BELAIDZIO MONITORIAUS M18 SIM NAUDIOJIMAS PIRMA KARTA:

1. junkite „SMART HUB“ ir BELAID! MONITORIU.
2. BELAIDIS MONITORIUS prie,SMART HUB" automatiskai prijungiamas per 25 sekundes.

*Kad prijungtuméte laida, monitoriu prie „Smart Hub" junkite naudodami USB-C laida.

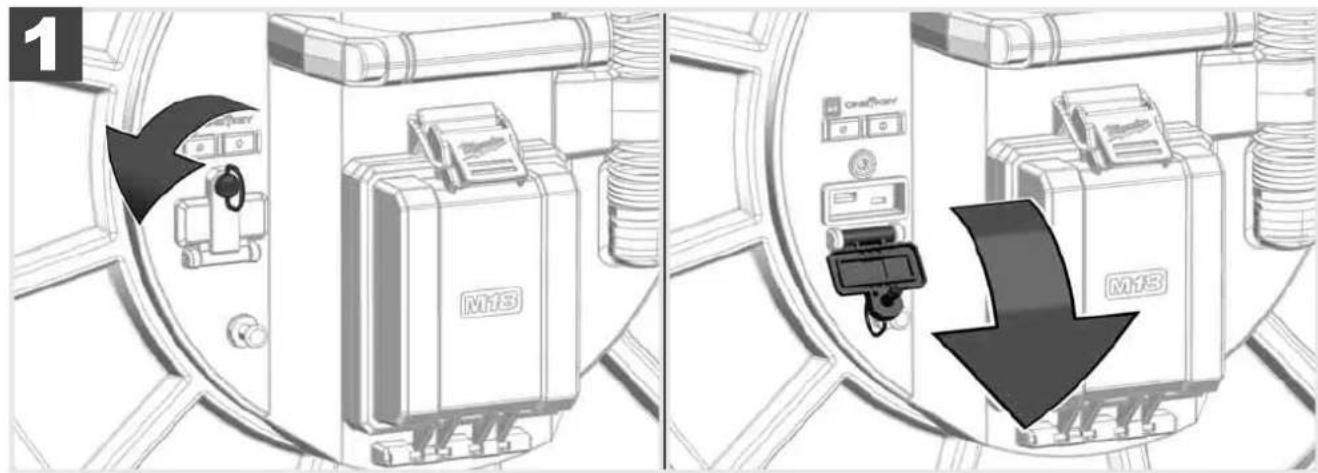

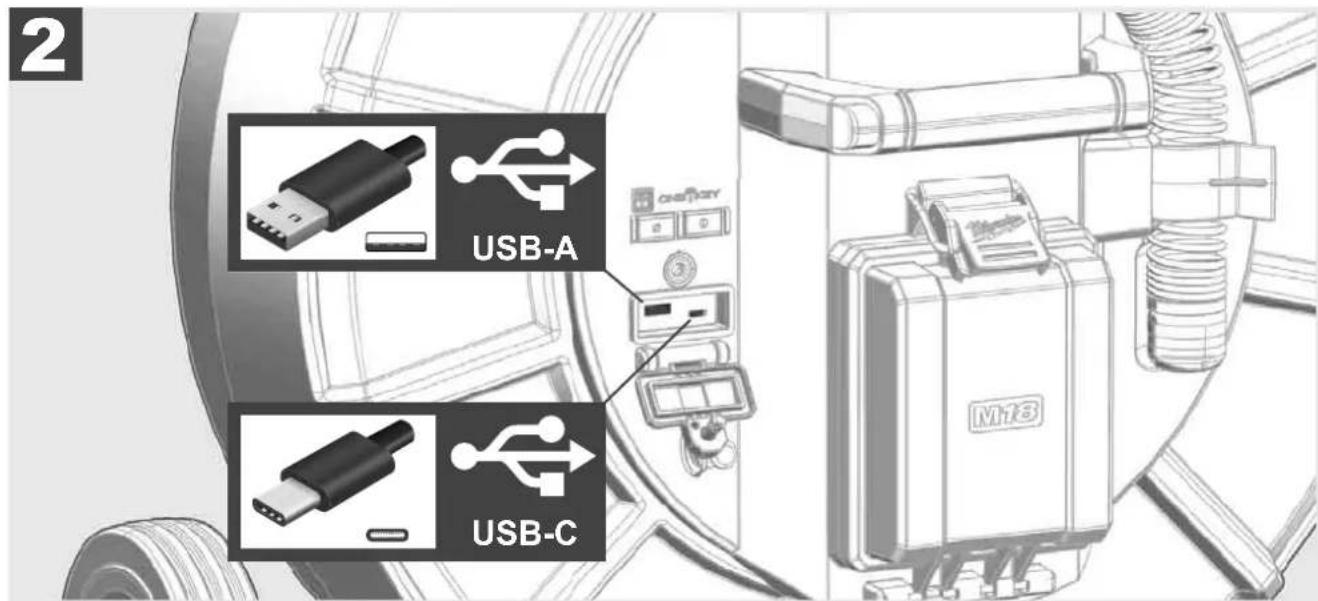

PIRMASIS NAUDOJIMAS SU ISMANIUJOU TELEFONU ARBA PLANSETE:

1. Parsiyskite ir jdiekite "MILWAUKEE" VAMZDZI U PATIKROS TAIKOMAJA PROGRAMA.
2. Junkite,SMAR THUBir indikacinj prietaisa.
3. Pasirinkite parinkti "Nuostatos" > WLAN.
4. Pasirinkite parinkti MTCAM_[LAST 9 DIGITS OF HUB SERIAL #].
5. veskite slaptažodj: 29702000
6. Paleiskite „MILWAUKEE“ VAMZDŽI U PATIKROS TAIKOMAJA PROGRAMA.

USB-A

• Prievadas, skirtas naudoti jprastai. Suteikia galimbye tiesiogiai jra'syti vaizdo jra'su arba nuotrauku failus arba leidzia juos perkelti is „Smart Hub" vidinio disko.
• Suteikia galimbye atnaujinti „Smart Hub" mikroprograminés jrangos versija.

USB-C

Leidzia sujungti belaidj monitoriM18 SIM ir „Smart Hub" nenaudojant WLAN ryso. Kai akumulatorius nejkrautas, jtampa „Smart Hub" tiekiama per belaidj monitoriM18 SIM arba atvirksciai.

2.9 Izeminimo strypas

Jzeminimo strypa visuomet privalote naudoti, kai sekate stumiamajj kabelj, naudodami fungcija KABELIO SEKIMAS. Reikia jzeminti,Smart Hub", kad butu izoliuota srov es kilpa ir kad butu siunciamas tinkamas vietos nustatymo signalas. Smart Hub" Jzeminkite komplekte esanciu jzeminimo laidu su jzeminimo strpu.

2.10 Ilgio skaitiklio nustatymas is naujo

Nuvyniojant nuo VAMZDZIU PATIKROS RITÉS belaidziame monitoriuge M18 SIM būsenos eilutéje rodomas nuynioto kabelio ilgis.

Noredami nustaty trirodmen i's naujo, paspauskite mygtukaj

2.11 Kameros bandymo jungtis

Jei kiltu problemu del kameros galvutés, kamera galima patikrinti naudojant bandymo jungtj.

2.12 Vidinio disko ir atmintuko formatavimas

Naudodami šia fungcjja galite formatuoti 500 GB talpos „Smart Hub“ vidinj diska arba atmintuka. Atmintukai turi buti suformatuoti FAT32 formatu.

1. Pasirinkite NUOSTATOS FÜRMATUOTI SAUGYKLA
2. Pasirinkite saugyklq.

1. Patvirtinkite pranesima ekrane.

Pasirinktas disks formatuojamas ir sistemoje perjungiamas menu NUOSTATOS

2.13 Gamyklinés nuostatos

Pasirinkus fungcija „Gamyklinés nuostatos“, iš naujo nustatomos „Smart Hub“ M18 SISH gamyklinés nuostatos. Iš naujo nustatomos šios „Smart Hub“ M18 SISH nuostatos:

• Ištrinamos ETIKETÉS.
• VAIZDO ir NUOTRAUKU nuostatose iš naujo nustatoma 1080 P.
• Ištrinamas JMONÉS PAVADINIMAS.
• Is naujo nustatoma gamykline ZONDO DAZNIO nuostata.

• Is naujo nustatoma gamykline KABELIO SEKIMO nuostata.

• Is naujo nustatomos siq EKRANO NUOSTATU gamyklines nuostatos: atspalvis, skaistis, kontrastas, sotis.

-MATAVIMO VIENETAI

1. Pasirinkite NUOSTATOS GAMYKLINES NUOSTATOS

2. Pasirinkite GAMYKLINEs NUOSTATOS,Smart Hub" M18 SISH.

3. Perskaitykite ir patvirtinkite nustatymo is naujo pranešim paspausdami GERAL.

Gamyklines nuostatos nustatyos iš naujo ir sistemoje perjungiamas pomeniu GAMYKLINEs NUOSTATOS.

2.14 Sistemas naujinimas

Pries naujindami systemd, atidarykite menuu NUOSTATOS INFORMACIJAR in uzsirasykite esamikroprograminés jrangos versija.

Atnaujinti mikroprogramines jrangos versija galite naudodami belaidj monitoriu M18 SIM arba planseteje jdiegta „Milwaukee®" vamzdjiu patikros taikomaj programa.

1. Junkite, Smart Hub M18 SISH ir belaidj monitoriu M18SIM arba plansete, kurioje jdiegta „Milwaukee®" vamzdjiu patikros taikomoji programa.
2. Isitikinkite, kad belaidis monitorius M18 SIM arba plansete prijungta prie „Smart Hub“ M18 SISH naudojant WLAN rysj. Jei WLAN rysio nera, pirmaiasiai jj nustatykite.
3. Prijunkite atmintuká su mikroprograminés jrangos versija prie „Smart Hub“ M18 SISH USB-A prievado.

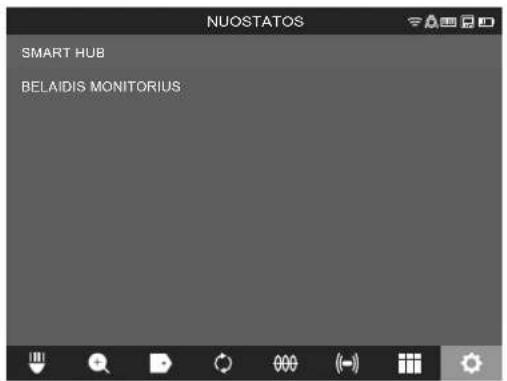

4. Pasirinkite NUOSTATOS SISTEMOS NAUJINIMAS

1. Pasirinkite,Smart Hub" M18 SISH.

1. Ekrane rodomas naujinimo failo pavadinimas. Pasirinkite FAILO PAVADINIMAS kad pradétumete naujinima.

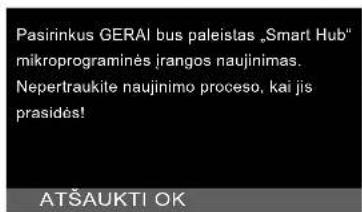

1. Perskaitykite ir patvirtinkite jspejamaji pranešima paspausdami GERAI.

1. Progreso juostoje rodoma naujinimo eiga.

1. Baigus naujinti parodomas pranešimas, kuri privalote patvirtinti. Pasirinkite GERAL, kad systemd paleistumete iš naujo.

1. Pasirinkite NUOSTATOS INFORMACIJA, kad patikrintumete, ar buvo atnaujinta mikroprograminés jrangos versija.

3.1 Vamzdziu patikros ritès M18 SIC36HDR, M18 SIC30HDR apžvalga

1 Atramine kojelé horizontaliam naudiojmui
2 Belaidis monitorius M18 SIM - plansetes laikiklis ir jungtis
3 Belaidis monitorius M18 SIM -apsauga nuo pasisukimo
4 Belaidis monitorius M18 SIM - apsauga nuo pakrypimo
5 Rankena
6 Laido rite su stumiamuoju kabeliu
7 Atraminé kojèle vertikaliam naudiojmui
8 Kabelio rités stabdys
9 Atraminekojeléhorizontaliamnaudojmui
10 Nešimo jtaisas M18 SIC36HDR
11 Dirzas per petj M18 SIC30HDR

1 Atramine kojelé horizontaliam naudiojimui
2 Istraukiamoji rankena (jtraukta)
3 Mygtukas istraukiamajai rankenai užfiksuoti ir atfisuoiti
4 Belaidis monitorius M18 SIM - laikiklis / plansetes laikiklis ir jungtis
5 Belaidis monitorius M18 SIM - apsauga nuo pasisukimo
6 Belaidis monitorius M18 SIM - apsauga nuo pakrypimo
7 Rankena
8 Laido rite su stumiamuoju kabeliu
9 Atraminekojelé vertikali naudiojimui
10 Ratai
11 Kabelio rités stabdys

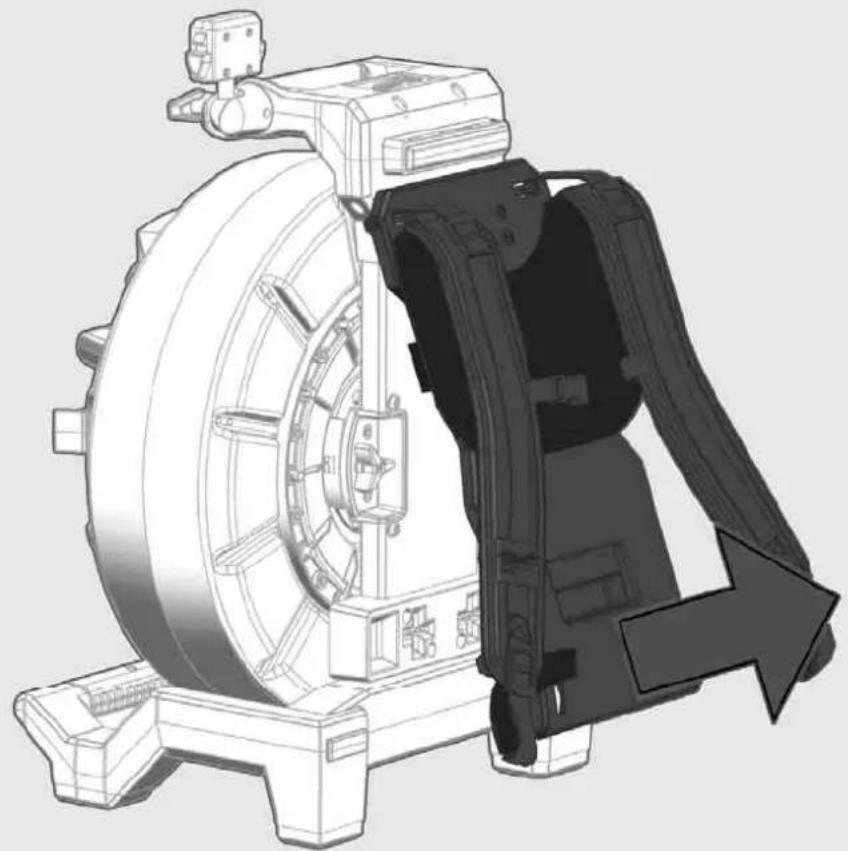

3.3 Nesiojimo itaiso jrengimas

VAMZDZIUPATIKROS RITEJE M18 SIC36HDR yra jrengtas neisiojimo jtaias, kurame galima rite nesioti ant peciu kaip kuprine. Taip nedidele rite patogiaigabensite naudojimo vietypaac tuomet, kai reikia lipti laiptais arba kopeciomis.

2

Nešiojimo jtaisa jkabinkite virsuje ir rankos delnu spauskite apacia, kol nešiojimo jtaisas užsifiksuos. Stipriai patraukite už nešiojimo jtaiso, kad jsitikintumete, jogjis užsifiksavo.

1
2

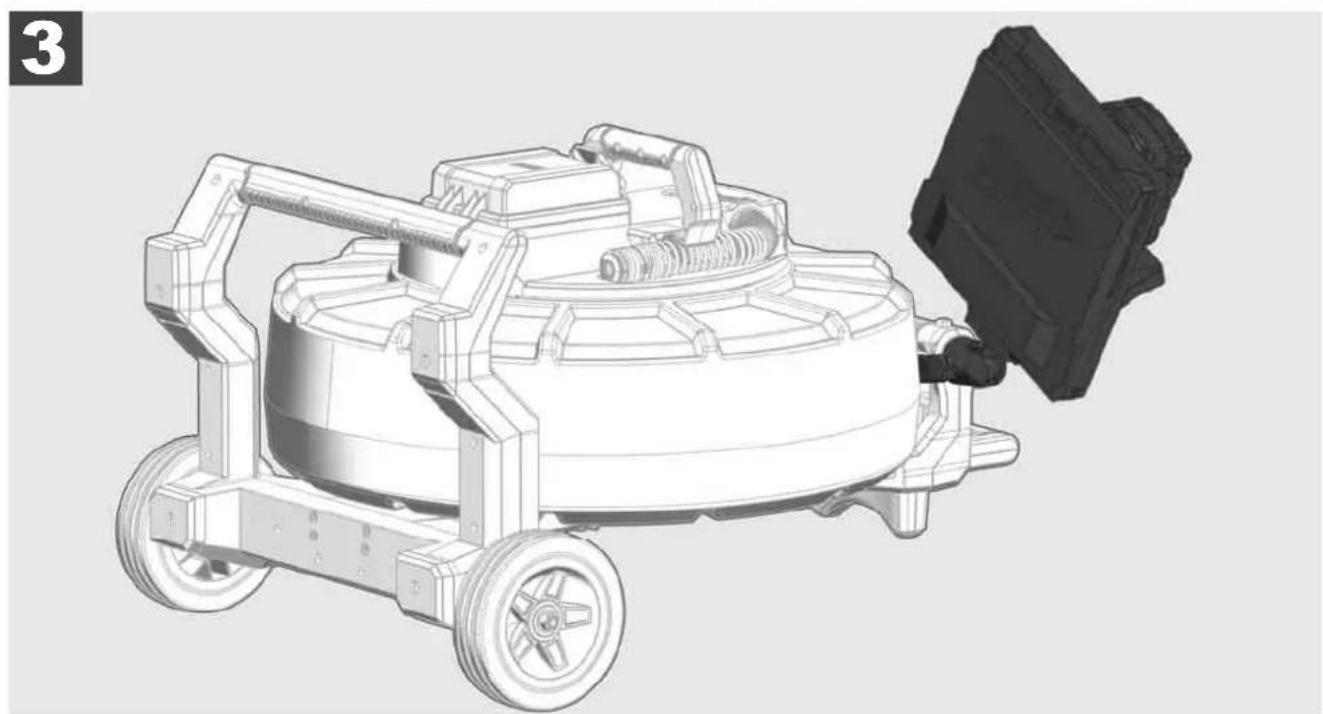

3.6 Belaidžio monitoriaus M18 SIM nustatymas

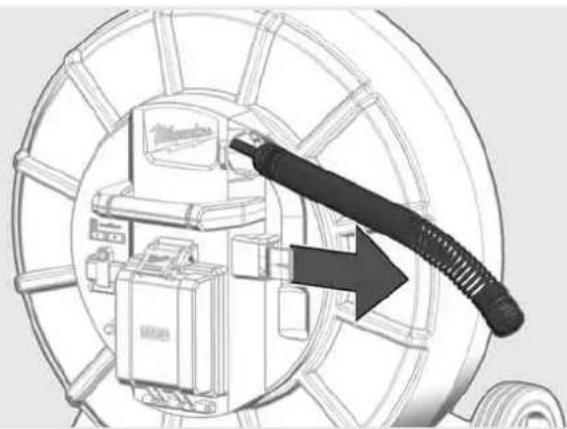

3.7 Vamzdziu patikros ritès naudojimas

Patikrinkite, ar ant stumiamojo kabelio nera nusidevejimo pedsaku, taip pat isvniodami kabelj patikrinkite, arjis nesupjaustyas, nesulankystas ir nenuitrynes. Jeigu apvalkas nusidevejes tiek, kad matomos geltonas arba baltas kevlaro apypinas, stumiamajj kabelj reikia pakeisti. Jei naudosite stumiamajj kabelj su paazeistu apvalkalu, gali jsiskverbti vandens ir dregmés ir tai gali pakenkti kameros jra'sk kokybei arba ji gali sugesti.

Toliau pateiktame paveikslélyje parodyta, kaip atrodo stipriai pažeisti apvalkalai. Tokius stumiamuosius kabeliu reikia nedelsiant pakeisti.

Stebékite, kad stumiamasis kabelis ir spruokliŋ konstrukcine grupé visuomet būt y sausi ir svarus. Priesuvyniodami kabelj, jj visuomet nuvalykite švaria, sausa šluoste. Pasibaigus darbo dienai, nuo kameros galvutésir spruoklés pašalinkite nešvarum μlikcius atsargiai nuplaudami juos tekanciu vandeniu. Nukratykite arba vandens pertekli pašalinkite nupusdami suslęgtuoju ori ir paskui nusausinkite dalis. Draudziama kasdien naudoti agresyvius chemikalus kameros galvutei, stumiamajam kabelui ir prijungiamoms dalims. Rüestingai prižiurint sistemas daliŋ naudojimo trukmé pailgeja.

Atsargiai elkités su stumiamuoju laidu, netraukite jo iš užfiksuos rites. Priesingu atveju kabelis riteje bus prispaustas ir per stipriai apkrautas. Stumdami stumiamajkabelj užfiksouta rite galite apversti ritinj arba sulenkti kabelj.

Rite pastatykite maždaug 1-2 metrus nuo jèjimo vietos ant lygaus pagrindo. Taip lieka uztektinai vietos kabeliui tvarkyi ir ant Žemès nesusidaro kabelio kilpu. Jei reikia, paspauskite frikcinj stabdj, kad sulétintumete stumiamojo kabelio judejima.

Jei rite naudojate horizontalioje padetye, padideja plotas tarp kojeliu. Tai suteikia ritei daugiau stabilumo ant nelygaus pagrindo ir sumazina jos aukstj, ypač tai aktualu, kai dirbama mažose erdvëse.

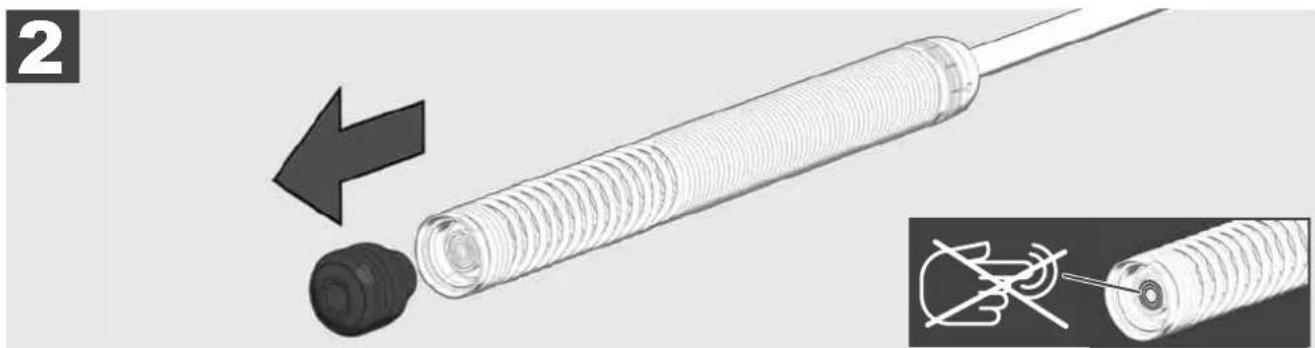

3.8 Kameros galvutés konstrukciné grupé

Jei galite, plikomis rankomis nelieskite spruokli konstrukines grupes zaios laidininko plokstes arba auksiniu kontaktu bei kameros galvutés. Priesingu atveju ant siu componenttu lieka pirstu riebalu demes, galincios sukelti prieslaikine korozija. Jeigalite, muvekite svarias ir sausas gumines pirstines.

Pries iismdami kameros galvute ja nusausinkite ir pašalinkite nešvarumu likucius, kurie galéjo jKristi j kameros prijungimo sritj.

Nepriverzkite per daug ir nenaudokite perteklines jegos!

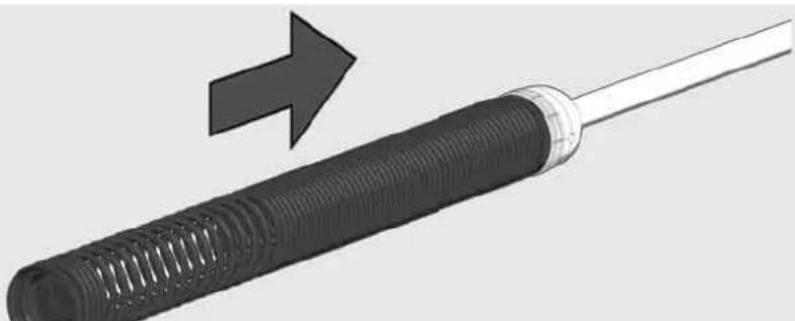

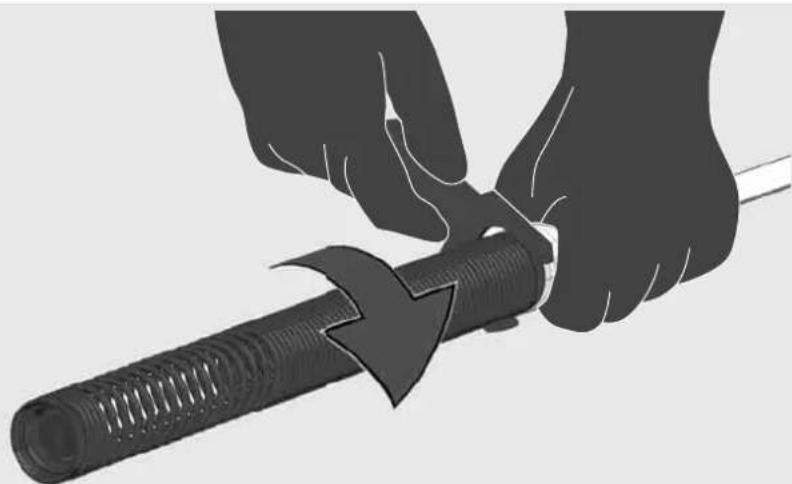

3.9 Spyruokliu grupé

Jei galite, plikomis rankomis nileskite spruokli konstrukines grupes zaios laidininko plokstes arba auksiniu kontaktu bei kameros galvutés. Priesingu atveju ant siu componenttu lieka pirstu riebalu demes, galincios sukelti prieslaikine korozija. Jeigalite, muvekite svarias ir sausas gumines pirstines.

Pries iismdami kameros galvute ja nusausinkite ir pašalinkite nešvarumu likucius, kurie galéjo jKristi j kameros prijungimo sritj.

Nepriverzkite per daug ir nenaudokite perteklines jegos!

1
2

3

4

3.10 Kameros apsauginis dangtelis

Apsauginiai dangteliai, tinkantys 25mm arba 34~mm skersmens kameros galvutems. Sie apsauginiai dangteliai tiekiami su visomis VAMZDZIUPATIKROS RITEMIS arba atsarginemis kameros galvutemis.

Kreiptuvai uzdeti ant spyruokles konstrukines grupes, kad kameros galvute gaetu isilgai judeti per grindis ir tiesiogiai nesiliestu su vamzdziu.

Apsauginio dangtelio nuémimas

Apsauginio dangtelio montavimas

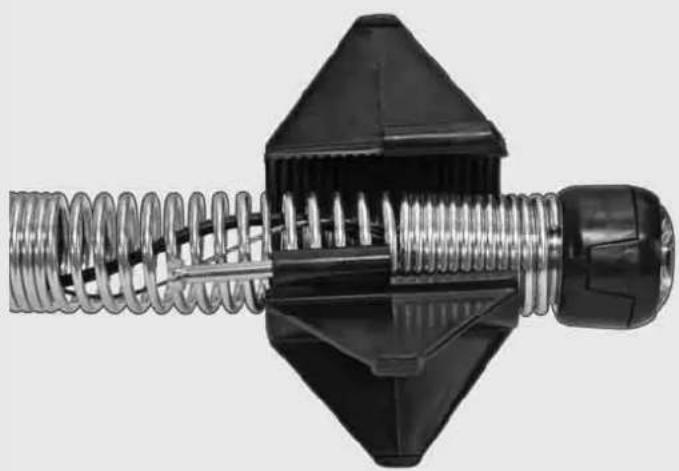

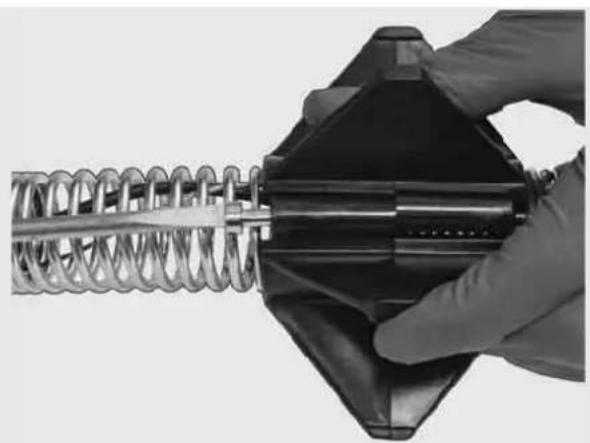

3.11 Kameros kreiptuvai

25 mm arba 34 mm ploci kameros galvutems siulome po du kreiptuvus: nedidelis 75mm modelis ir vidutinio dydzio 100 mm modelis.

25 mm kameros kreiptuvas 34 mm kameros kreiptuvas

1

2

3

3.12 Aptarnavimas ir pagalba

Jei reikia remontuoti jusv VAMZDIU PATIKROS SISTEMA, "Milwaukee" jrankiu aptarnavimo puslapio skiltye APTARNAVIMAS IR PAGALBA rasite visus svarbius Telefono numerius.

Pasirinkite NUOSTATOS APTARNAVIMAS IR PAGALBA

SISUKORD

1 Üldised juhised 2
