BRUKSANVISNING M18 SIC60SC HDR MILWAUKEE

Batteripakker som ikke har vaert i bruk over lenghte tid må lades opp För bruk.

1.1 Sarskilda sakerhetsforeskrifter for roinspektionssystem 2
1.2 Ytterligare sakerhets- och arbetsanvisningar.. 2
1.3 Tekniska data 3
1.4 Avsedd anvandning 3
1.5 Radiofrekvenskrav i forhallende till europeiska installationer 3
1.6 EG-Forsakran overensstammelse 4
1.7 ONE-KEYTM 4
1.8 Upladdningsbara batterier 4
1.9 Transportera uppladdningsbara litium jon batterier 4
1.10 Underhäll 4
1.11 Symboler 5

2 Smart Hub M18 SISH 6

2.1 Oversikt Smart Hub M18 SISH 6
2.2 Satta i och ta ur det uppladdningsbara batteriet 7
2.3 Kontrollera batterinivan 8

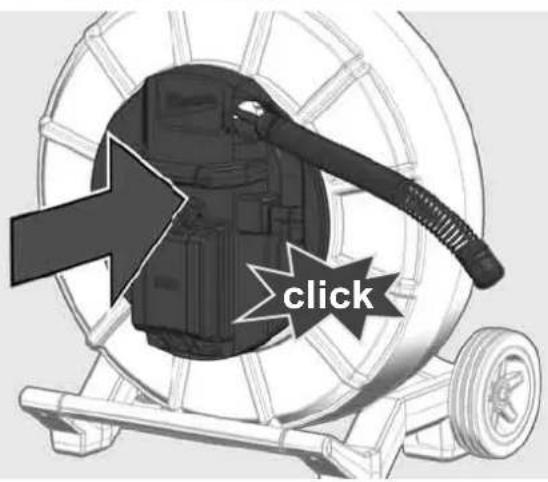

2.4 Satt i Smart Hub M18 SISH 9

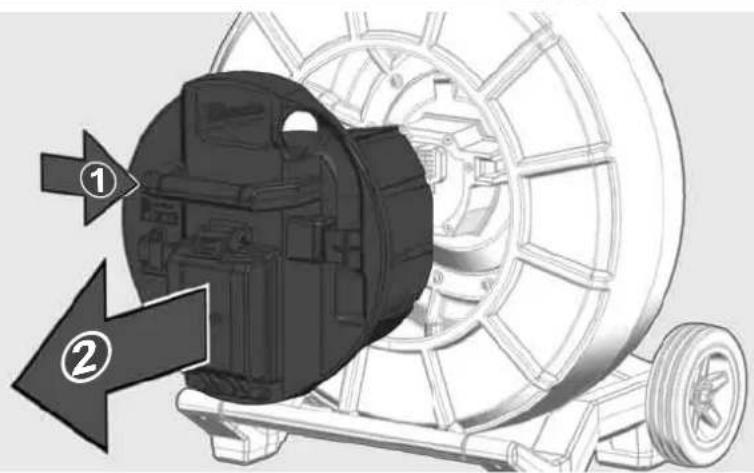

2.5 Ta ur Smart Hub M18 SISH 10
2.6 Pá/av knapp 11
2.7 Ansluta skarm 12
2.8 USB-portar 13
2.9 Jordningsstav 14
2.10 Aterstalla langdraknare 15
2.11 Kamera-testport 16
2.12 Formatera intern enchot och USB-minne 17
2.13 Fabriksinställninger 18
2.14 Systemuppdatering 19

3 RORINSPEKTIONSTRUMMOR 21

3.1 Oversikt rorinspektionstrumma M18 SIC36HDR, M18 SIC30HDR 21
3.2 Oversikt rorinspektionstrumma M18 SIC60SCHDR, M18 SIC60HDR 22

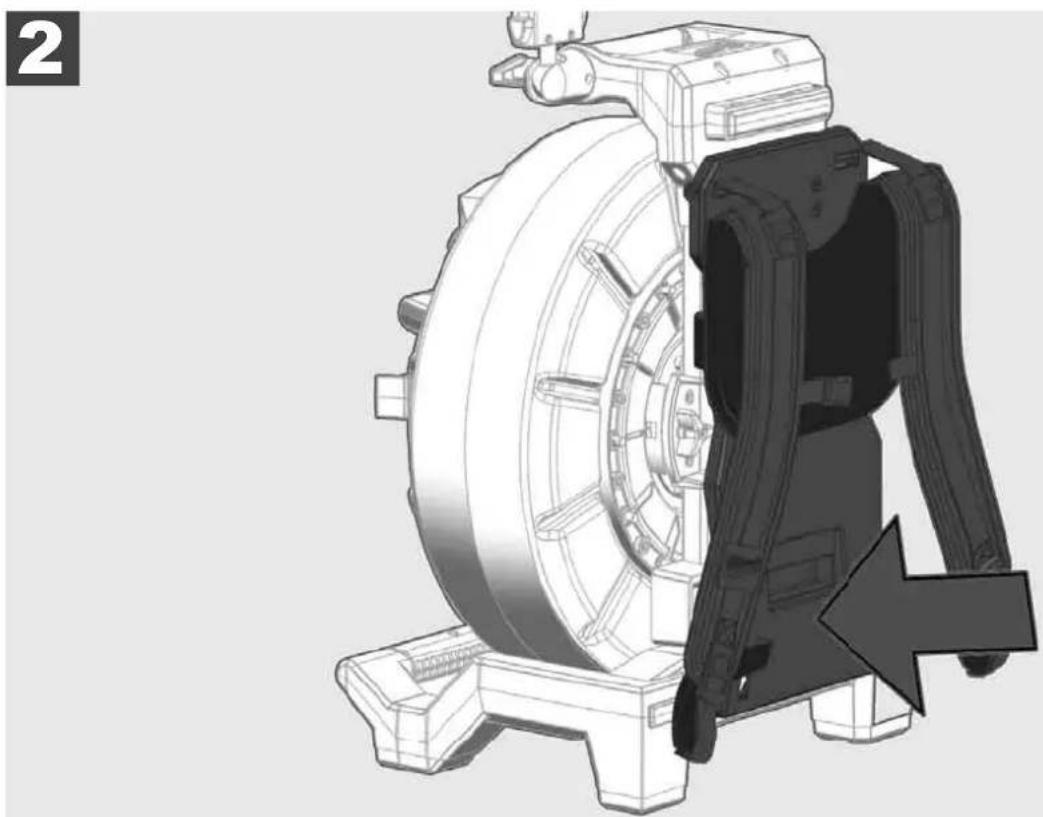

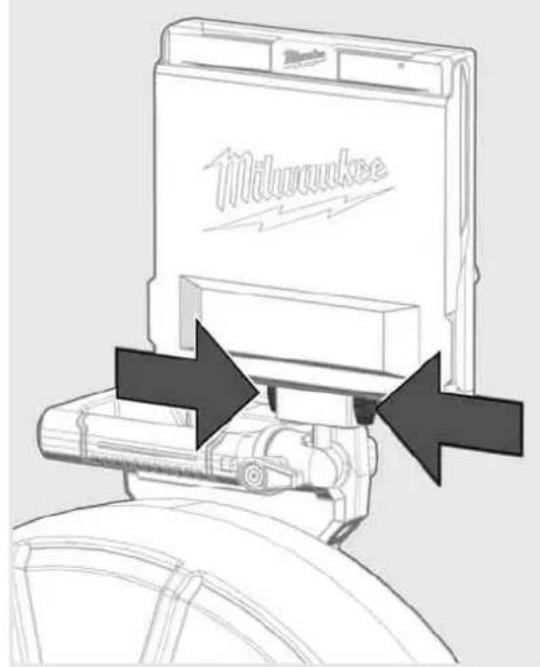

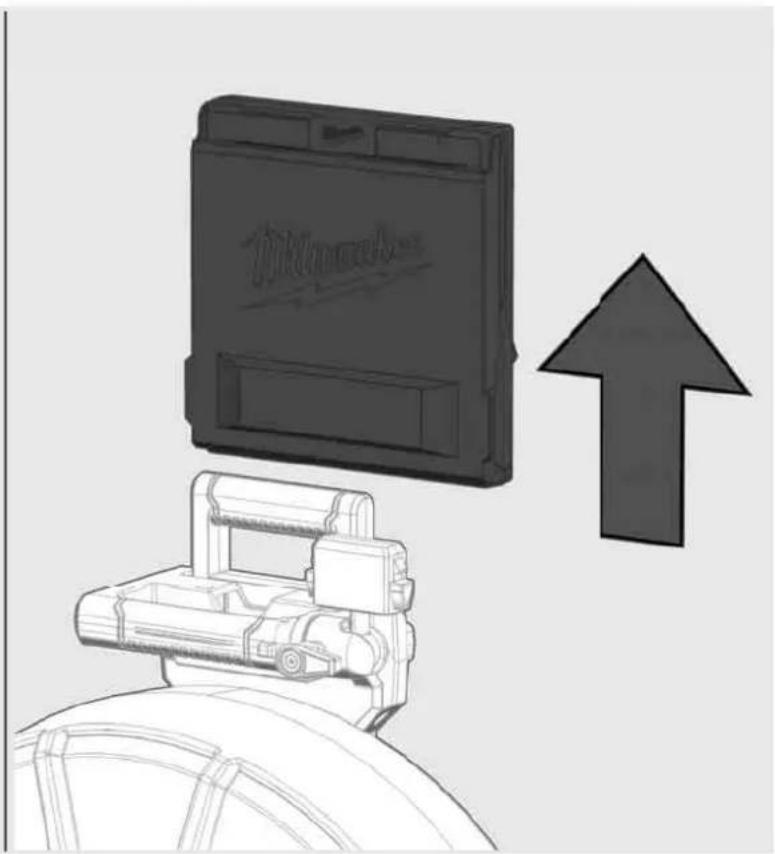

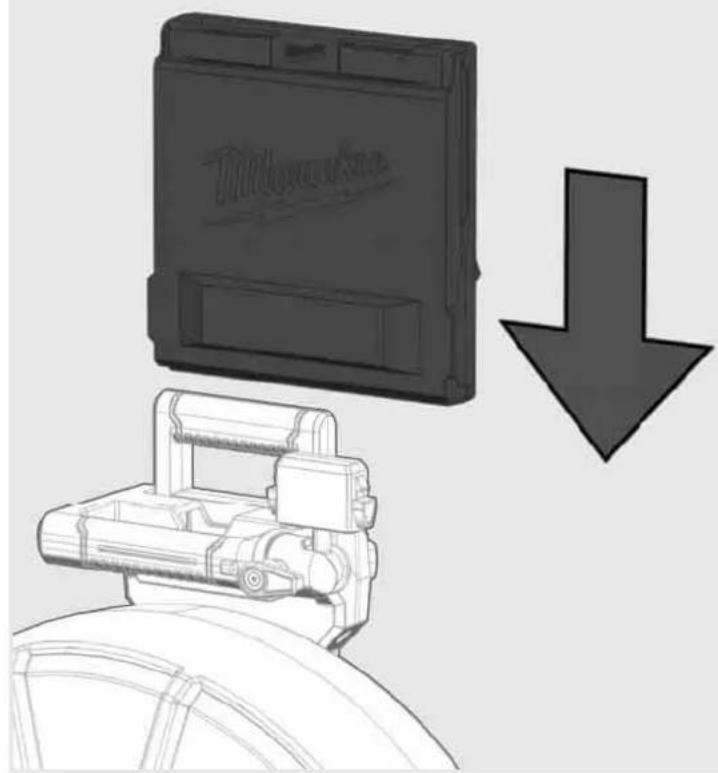

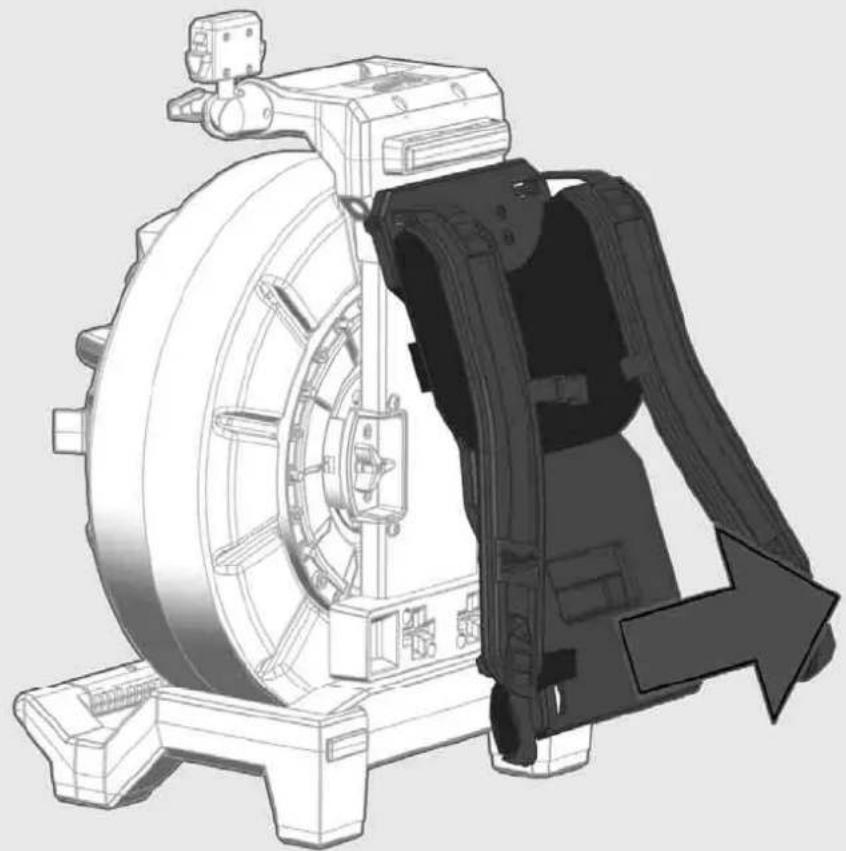

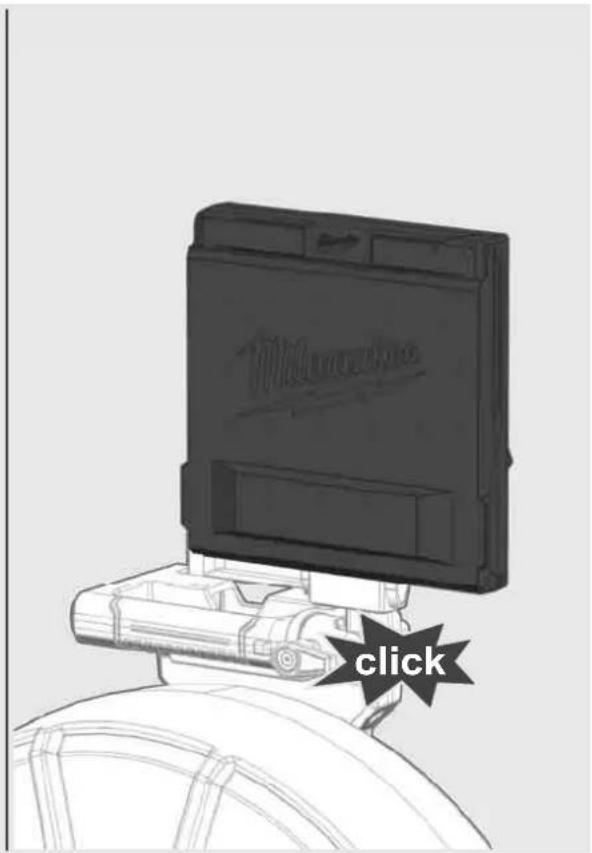

3.3 Installera baranordning 23
3.4 Ta bort baranordning 24
3.5Installera tradlos skarm M18 SIM 25

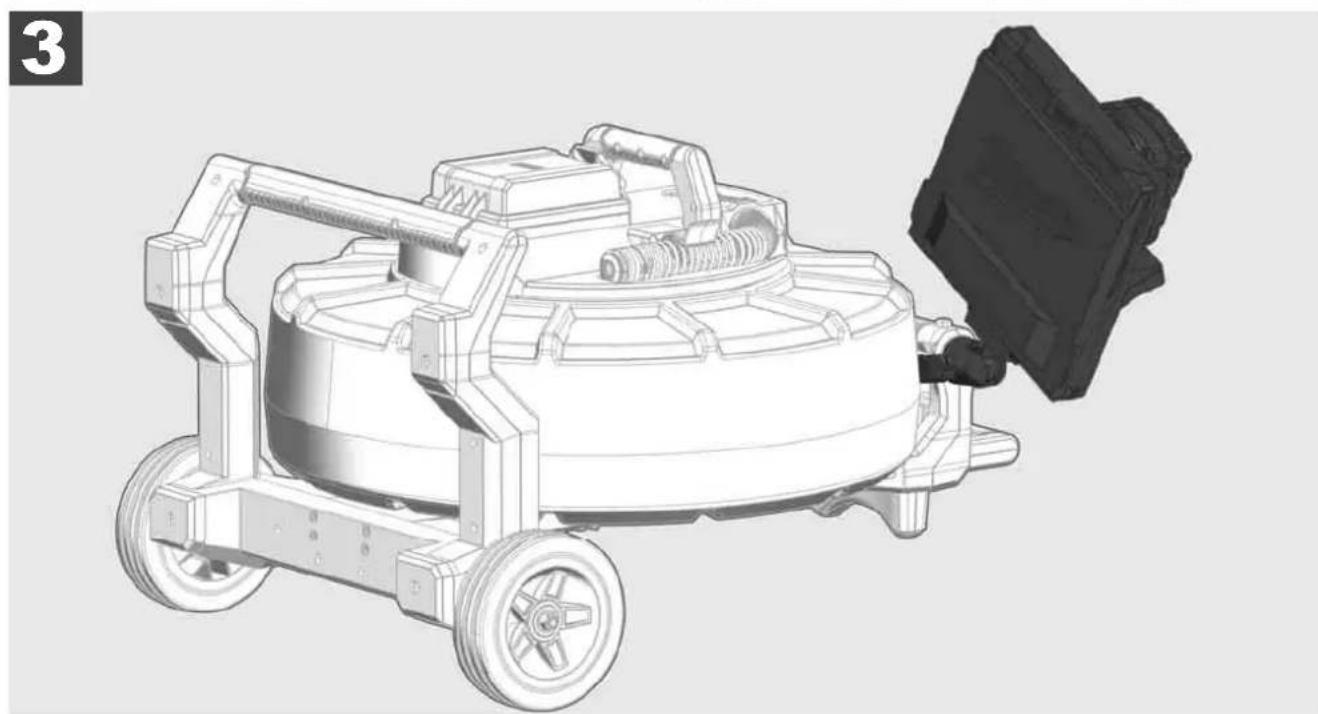

3.6 Stalla in tradlos skarm M18 SIM 26

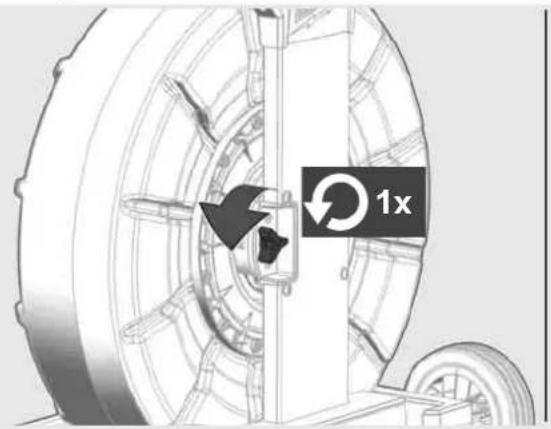

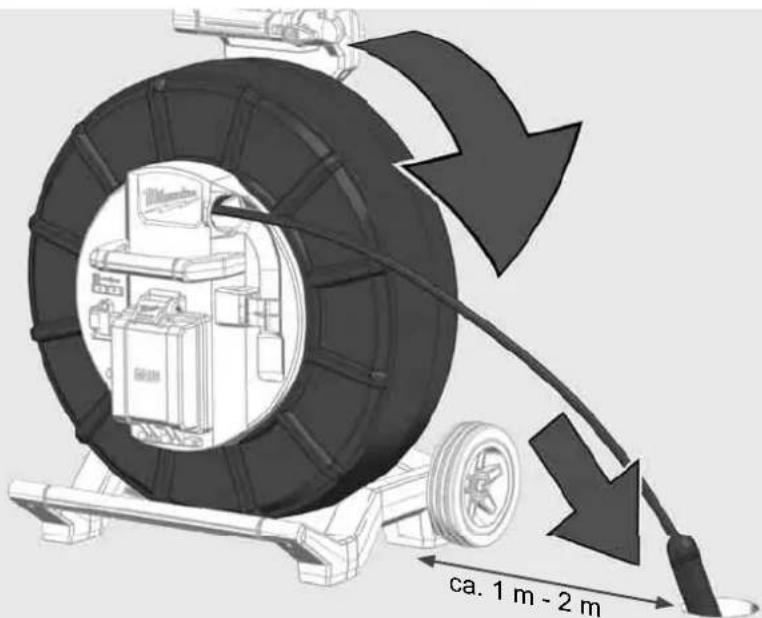

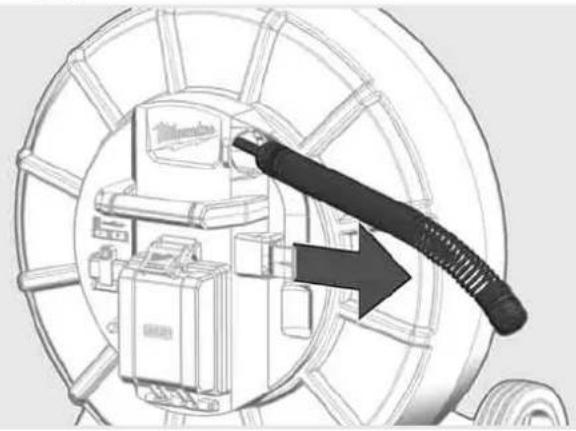

3.7 Anvandning av roinspektionstrumman 27

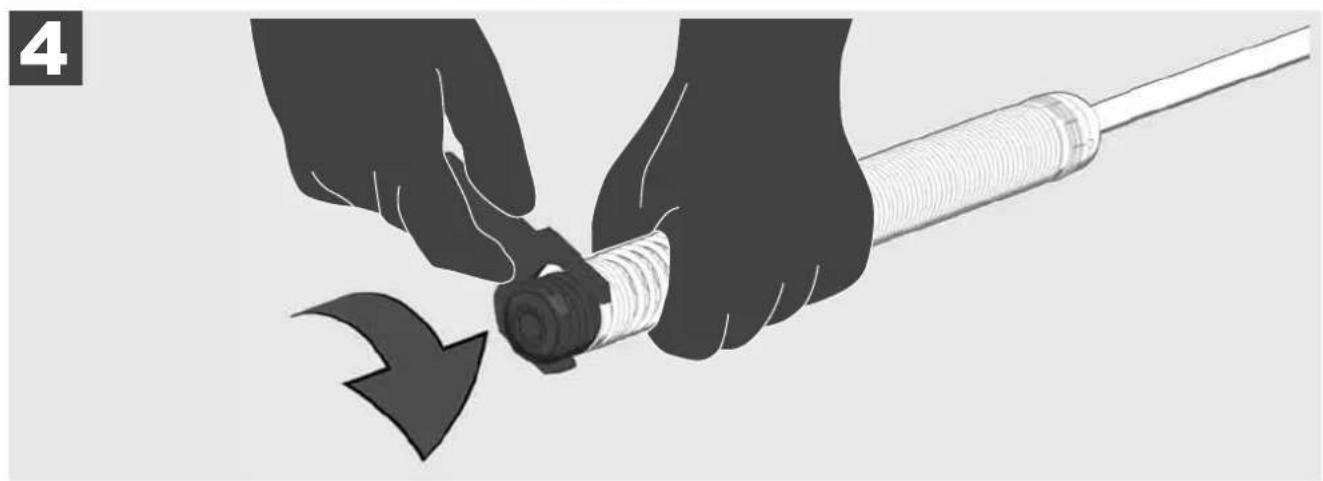

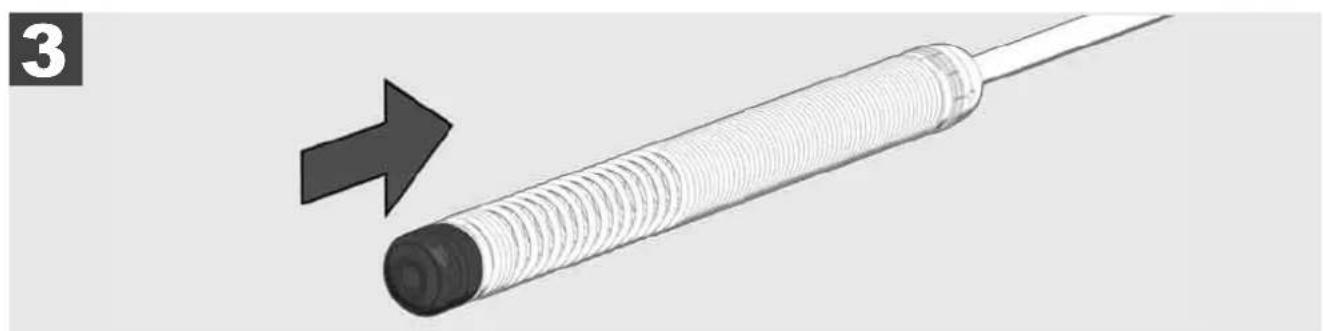

3.8 Komponentgrupp med kamerahuvud 28

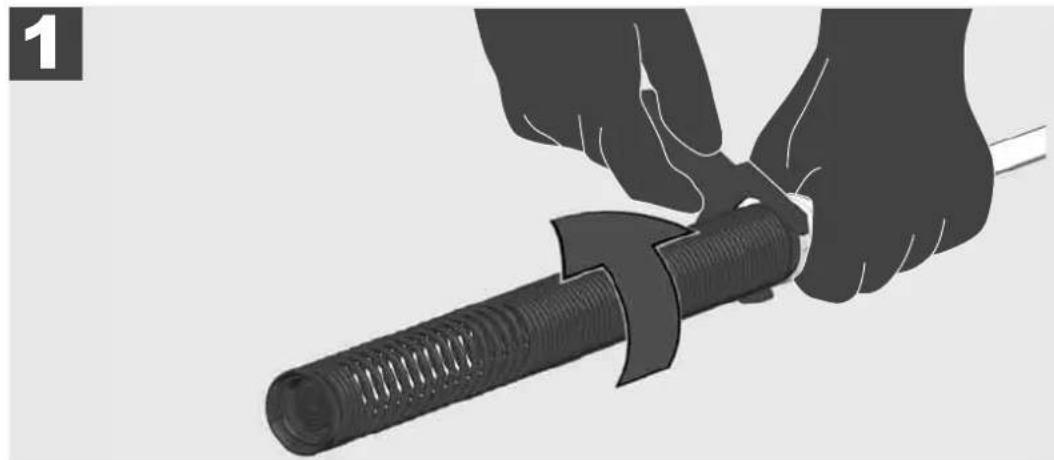

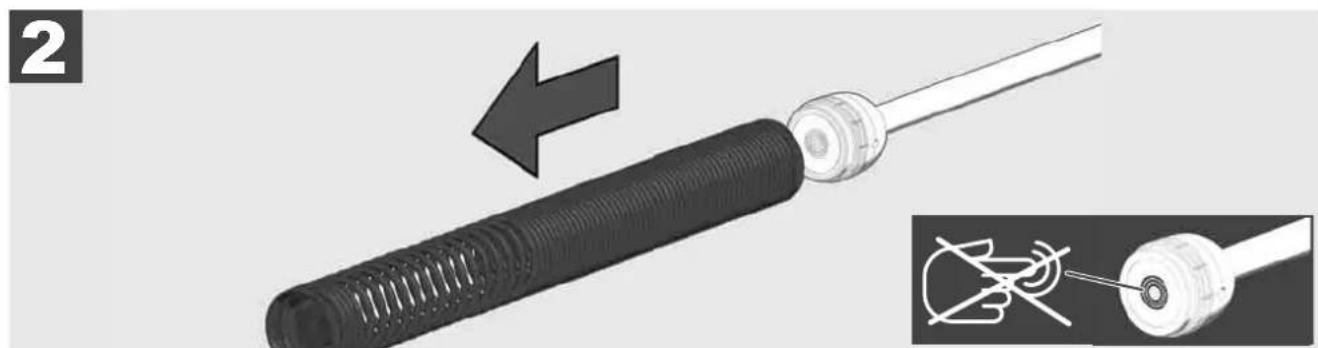

3.9 Fjadergrupp 29

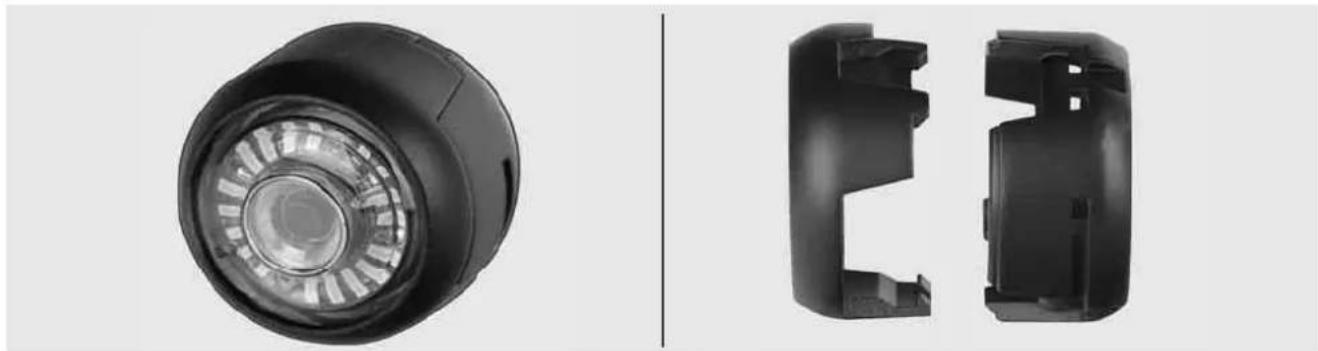

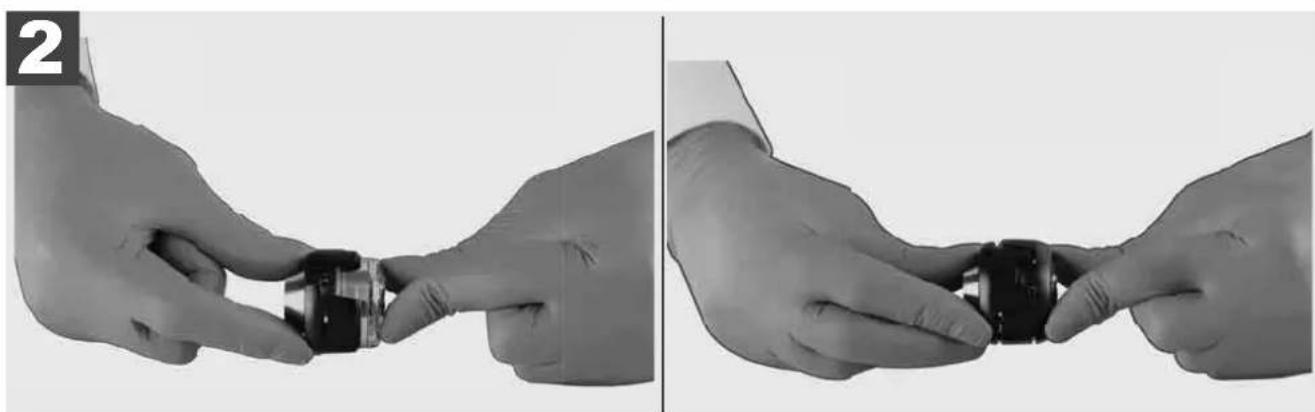

3.10 Kameraskyddskapa 30

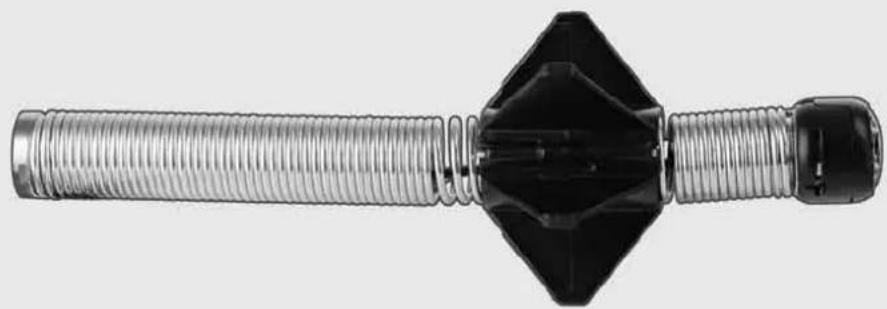

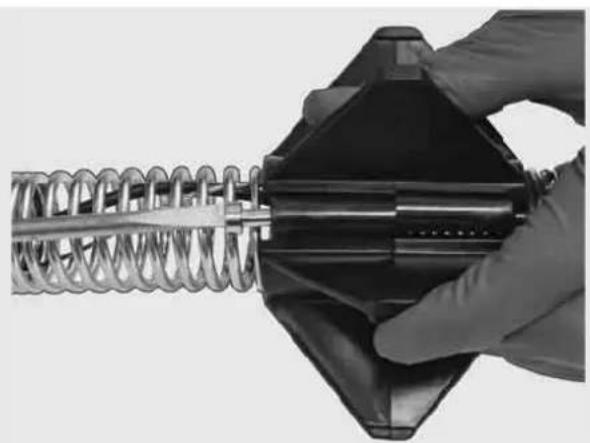

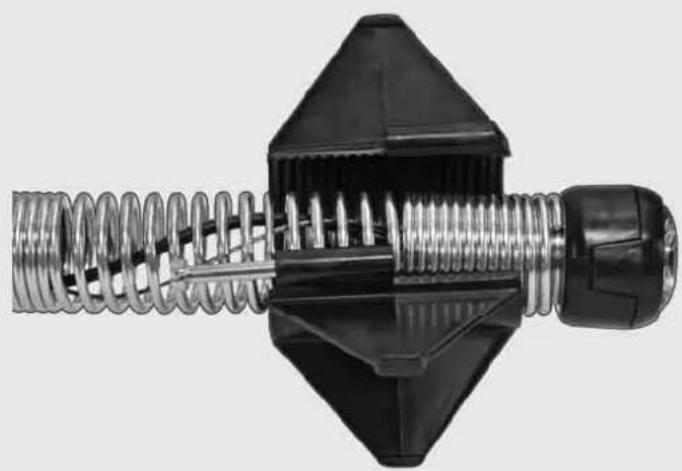

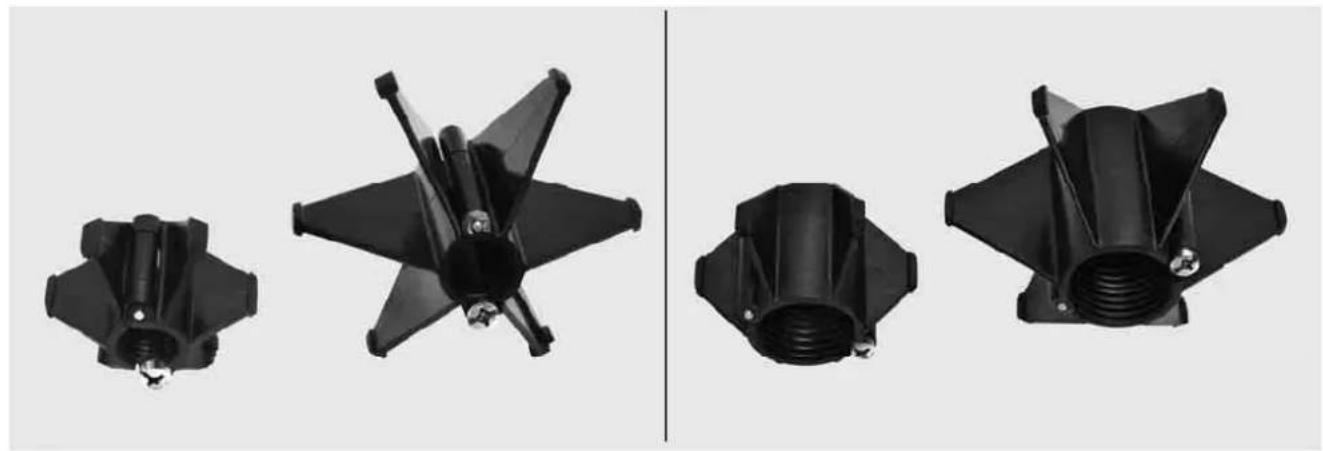

3.11 Kameragejder 31
3.12 Service och support 32

1.1 Särskilda sakerhetsföreskrifter for rörinspektionssystem

Se vid arbeten i ror till att dessa inte stär under spanning ell er elektriskt laddade. Roren far inte innehalla nagon vatska. Kameran och apparaten far inte komma i kontakt med vatska.

Kameran och kabeln fär inte komma i kontakt med olja, gaseller andra korrosiva material.

For att minska risken for explosion, elstot och materialskador, kontrollera alltid arbetsomrdet innan arbetet paborjas. Kabeln fär inte komma i kontakt med elektriska componenter, kemikalier eller rørliga delar.

For att minska risken for skador pa kameran, anvand inte mycket kraft och knack inte kabeln. Anvand inte inspectionskameran och kabeln omraden der de kommer i kontakt med fratande aller oljiga substanser.

Använd inte kabeln für att avlågsna tilltäppninger erller hinder. Detta ar ingen rörrensare!

Om avloppsröret som sca inspekteras skulle kunna innehälla kemikalier, bakterier erler andra toxiska substanser resp. infektionsalstrare, sku du under de av tillverkaren rekommenderade skyddshandskarna, använda latex-eller gummihandskar samt skyddsglasögon, ansiktsskydd, skyddskläder och andningsmask. Rörledninger kan innehälla kemikalier, bakterier erler andra substanser som kan vara toxiska erler infektionsalstrande och som kan orsaka frästkador erler andra allvarliga personskador.

Följ hygienföreskrifterna. Rok erer at inte medan du arbetar med apparaten. Efter hantering ell användning av rörinspektionssystemet skam anltd tvatta händerna och andra kroppsdelar som har kommt i kontakt med rörinnehället med varmt vatten och tvål. Därigenom undviker du hällorsisker på grund av kontakt med toxiska och infektionsalstrande ämnen.

Kontrolera innan användning om kabeln uppvisar forslitningssspar erer skador. Byt ut en sliten ell er skadad spiral innan du anvander apparaten.

OBSERVERA! Vid transport av rörinspektionssystemet med hjälp av bäranordningen på ryggen måste du vara försiktig. Du kan förlora balansen.

Var alltid noggrann och forsiktig när du anvander apparaten. Det ar omjigt att forutse alla möjiga farliga situationer. Använd inte den har apparaten om du inte Förstär den har bruksanvisningen aller om du tycker att du inte klarar av arbetet. För ytterligare information ellertubildning, kontakta Milwaukee en kvalificerad sakkunnig person.

Ta inte bort dekaler eller typskyltar. Dessa skyltar innehåller viktig information. Om dessa skyltar inte langre Å läsbara eller saknas, kontakta MILWAUKEE-kundtjänst for att fä nya utan kostnad.

Vissa damm som uppSTAR pR ground av slip-, sag-, och borrmaskiner erer pR ground av andra byggbareten kan innehalla kemiska substanser som ar cancerframkallande, kan leda till skador vid fddseln ell paverkar fortplantningsformagan. Exempel pa sadana typar av kemiska substanser ar:

-bly blybaserade farger,
- kristallin kiselsyra fran tegelstenar, cement aller andra murverksprodukter, liksom
- arsenik eller krom frän kemiskt behandlat byggvirke.

Exponeringsrisken beror på hur ofta du utforenna typen av arbete. För att hälla exponeringsrisiken sä litersom möjligt, arbeta alltid i väl ventilera de områden. Bär en officiellt godkänd skyddsutrustning, som till exempl dammasker med mikropartikelfi iter.

1.2 Ytterligare sakerhets- och arbetsanvisningar

Byt inte ut batteriet om verktygets yta ar vat.

Förbrukade uppladdningsbara batterier fär inte forbrännas eller kastas i hushällssoporna. Milwaukeeförsäljare erbjuder en miljövänlig avfallshantering av forbrukade uppladdningsbara batterier.

Forvara inte uppladdningsbara batterier tillsammans med metallforemål (risk for kortslutning).

Ladda barauppdetuppladdningsbara batterietfor systemM18medladdareforsystemM18.Anvand inga uppladdningsbara batterier frananda system.

Under extrem belastning aller extrem temperatur kan batterivatska tranga ut ur skadade uppladdningsbara batterier. Vid beröring med batterivatska tvatta genast av med vatten och tvål. Vid ögonkontakt skölj omedelbart ögonen grundligt under minst 10 minutes och uppsökutan drojsmal en lakare.

Varning! For att undvika brandfara, risk for personskador erer skador pa Produkten, vilka kan orsakas en kortslutning, sank inte ner apparaten, det uppladdningsbara batteriet erer laddare i vatskor och se till att inga vatskor kan tranga in. Korroderande erer ledande vatskor, som saltvatten, vissa kemikalier och blekmedel ellerprodukter som innehaller blekmedel, kan orsaka en kortslutning.

Denna produit fär inte användas och rengöras av personer med nedsatt fysisk eller mental formåga aller personer med bristande erfarenhet eller kunskap, forutsatt att de inte har instruerats om hurprodukten ska hanteras på att säkert sätt av en person som enligt lag ar ansvarig for deras sakerhet. Ovan nämnda personer ske stå under uppsikt nar de använderprodukten. Produktken skä forvaras oåtkomligt for barn. Närprodukten inte används skä den däreför forvaras säkert och utom räckhäll for barn.

1.3 Tekniska data

Kamerahuvud 25 mm 25 mm 25 mm 34 mm

Rekommenderad omgivningstemperatur vid arbete. -18 +50 °C

Rekommenderade typ er av uppladdningsbara batterier...M18B...; M18HB...

Rekommenderade laddare .M12-18C,M12-18AC,M12-18FC,M1418C6

1.4 Avsedd användning

Rorinspektionssystemet anvands for syning och inspektion av rroldingar. Systemet bestar av tre modulera

- Rörinspektionstrumma M18 SIC30HDR, M18 SIC36HDR, M18 SIC60SCHDR, M18 SIC60HDR

Rorinspektionstrumman anvands for att linda upp och linda av och styra skjutkabeln. Trummorna finns att fä i foljande storlekar: M18 SIC30HDR, M18 SIC36HDR och M18 SIC60SCHDR for rör med en diameter på 50 mm till 150 mm och den större modellen M18 SIC60HDR for rör med en diameter på 75 mm till 250 mm.

Alla storlekar innehaller en skjutkabel med fjaderkomponentgrupp, pa vilken det sjalnvivellerande kamerahuvudet ar monterat. Den trådlösa skärmen M18 SIM och Smart Hub M18 SISH kan anvandas med Alla storlekar..

Alla storlekar kan anvandas bade lodratt och vagratt. P a baksidan pa M18 SIC36HDR kan en baranordning fasst sa att apparaten kan baras pa ryggen.

- Smart Hub M18 SISH

Smart Hub M18 SISH används für styrningen av rörinspektionssystemet.

Den tradlo sa skarmen M18 SIM eller surfplattan, pa vilken Milwaukee® rorinspektions-appen ar installerad, ansluter till Smart Hub M18 SISH for att ta emot videoinspelninger och Bilder. Bade videor och Bilder sparas pao den interna encheten i Smart Hub M18 SISH.

- Trädlös skärm M18 SIM (ingár inte i leveransen; kan beställas separat)

Den tradlosa skärmen M18 SIM gör det möjigt att visa videor som har spelats in av kamerahuvudet, inpelning av videor och bildern, som upspelning av video- och bildiler. Under videoinspelningen kan commentarer som talas in via den interna mikrofonen spelas in. Med Funktionen "Markeringar" kan även commentartexter laggas till. Commentartexterna visas i den inspelade videon tillsammans med datum, tid och avlindad kabellängd och på bilderna.

Apparaten fär endast användas for den avsedda användningen.

1.5 Radiofrekvenskrav i forhällande till europeiska installationer

OBS: Den hare apparaten har testats och haller gransvardena for en mottagare i kategori 3 enigt

EN 300 440 V2.1.1.

Dessa gransvarden ske sakerstalla ett lampligt skydd mot radiotekniska storningar i bostader.

Den har apparaten reagerar på andra apparater som utsander radiovagor i frekvensomradyet fran 2 402 till

2 480 MHz. Detta kan leda till störningar vid användning av fjärrkontrollen. Det kan inte uteslutas att störningar visar sig under vissa omständigheter. För att fastställa om den här apparaten störs av radiosignaler frän andere apparater, stäng av de andere apparaterna under en kort tid für att kontrollera om störningarna dā forsvinner.

Följande Åtgård er kan hjälpa till att avhjalpa störningarna:

• Stäng av störningsköllan.
• Öka avständet till störningskällan.
• Be en fackkunnig Återförsäljare eller en kvalificerad radiotekniker om råd.

1.6 EG-Forsakran overensstammelse

Härmed förklarar Techtronic Industries GmbH att radioanlaggningsystem M18SISH overensstämmer med direktivet 2014/53/EU. Den kompletta texten i EU-försakran om overenstammelse finns tillganglig under foljande Internetadress: http://services.milwaukeetool.eu

1.7 ONE-KEYTM

För mer information om den har apparatens ONE-KEY funkionalitet, lás den bifogade snabbstartsguiden eller besök oss på Internet på www.milwaukeetool.com/one-key. Du kan ladda ner ONE-KEY appen till din smartphone från App Store eller Google Play.

Om elektrostatiska urladdninger uppstar avbryts Bluetooth-forbindelsen. Aterstall i sa fall forbindelsen manuellt.

Apparaten motsvarar minimikraven enligt EN 55014-2:2015/EN 301489-1 V2.2.3/EN 301489-17 V3.1.1.

ONE-KEYTM indicator

Lyser blätt: Trädlöst läge ar aktiv och kan ställas in via ONE-KEY™ appen.

Blinkar blätt: Apparaten kommunicerar med ONE-KEY™ appen.

Blinkar rott: Apparaten har sparrats av sakerhetsskal och kan las app av anvandaren via ONE-KEY™ appen.

1.8 Uppladdningsbara batterier

Se till att anslutningskontakterna i laddaren och på det uppladdningsbara batteriet ar rena.

För en optimal livsländg maste det uuppladdningsbara batteriet laddas upp helt after användning.

For att uppnà en sá láng livslängd som möjigt bör det uppladdningsbara batteriet tas ut ur laddaren after uppladdning.

Om laddningsbara batterier lagras langre an 30 dagar:

Lagra det uppladdningsbara batteriet torrt och vid en temperatur under 27^ .

Lagra det uppladdningsbara batteriet vid en laddningsnivå pa ca 30%-50 %.

Ladda det uppladdningsbara batteriet pa nytt var 6:e manad.

1.9 Transportera uppladdningsbara litium jon batterier

För uppladdningsbara litium jön batterier gäller de lagstadgade foreskrifterna for transport av farligt gods på vag.

Därfor fár dessa uppladdningsbara batterier endast transporteras enligt gällande lokala, nationella och internationalla foreskrifter och bestämmelser.

• Konsumenter fär Transportera dessa batterier på allmän vig utan att behöva beaksta särskilda foreskrifter.
• FörCOMMERSIEL transport av uppladdningsbara litium jon batterier utfords av en speditionsfirma gäller bestammelsema forransport av farigt gods pa vig. Endast personal som kanner till alla tillampliga foreskrifter och bestammelserfarforbereda och genomforaransporten. Hela processen skafoljas upp paskakkunnigt satt.

Följande punkter ske beaktas i samband med transporten av uppladdningsbara batterier:

• Sakerställ att alla kontakter ar skyddade och isolerade for att undvika kortslutting.
• Se till att det uppladdningsbara batteriet inte kan glida fram och tillbaka i forpackningen.
• Transportera aldrig uppladdningsbara batterier som lacker, har runnit ut ell er skadade.

För mer information vänligen kontakta din speditionsfi rma.

1.10 Underhäll

Använd endast Milwaukee-tillbehör och Milwaukee-reservdelar. Komponenter, für vilka inget byte beskrivs, skall bytas ut hos Milwaukee-kundtjänst (se broschyren garanti-/kundtjanstadresser).

Vid behov kan du rekvirera apparatens explosionsritting antingen hos kundtjänst eller direkt hos Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany. Du sca d' ange apparattypen och numret med sex siff ror som stared på typskylten.

1.11 Symboler

FÖRSIKTIGHET! VARNING! FARA!

Ta innan nágon form av arbeten på apparaten ur det uppladdningsbara batteriet.

Läs instruktionen noga innan du startup maskinen.

Bär skyddshandskar!

Använd alltid skyddsglasögon när du arbetar med apparaten.

Förbrukade batterier och avfall som utgörs av eller innehäller elektrisk och elektronisk ustrustning (WEEE) fär inte slängas tillsammans med de vanliga hushällssoporna. Förbrukade batterier eller WEEE sama samlas och avfallshantereras separat. Ta ut forbrukade batterier, forbrukade ackumulatorer ochljuskällor urprodukterna innan de avfallshantereras.

Kontakra den lokala myndigheten respektiveCOMMUNENEller fraga Aterforsljare var det fi nns speciella avfallsstationer for elskrot.

Beroende på de lokala bestammelserna kan Återförsäljare vara skyldiga att ta tillbaka forbrukade batterier eller WEEE gratis.

Bidra till att minska behovet av räämnen genom Återanvändning och ätervinning av dina forbrukade batterier eller ditt WEEE.

Förbrukade batterier (i synnerhet litiumjonbatterier) och WEEE innehäller vardefulla átervinningsbara material som kan skada miljön och din hälsa om de inte avfallshanteras på korrekt satt.

Tänk på att radera eventuella personuppgifter som kan fi nnas på din utrustning innan du lämnar den till avfallschanteringen.

V Spanning

Likström

Europeisk tonformitetsmärke

Brittisk symbol for overenstammelse

Ukrainskt konformitetsmarke

Euroasiatisk konformitetsmärke

2.1 Oversikt Smart Hub M18 SISH

1 Fjädersakringsklämma - für sakring av fjäder och kamera under Transporten.
2 Fjaderfaste - Haller fast fjader och kamera på plats under transport och forvarning.
3 Kabelforing - For innan Smart Hub hakas fast fjadern och skjutkabeln genom kabelforingen.
4 Handtag
5 Upplsningsknapp - Tryck pa den hare knappen for att lossa Smart Hub fran rorinspektionstrumman.
6 Huvudbrytare - Tryck kort en gäng pa knappen for att slå pa apparaten. Hall knappen intryckt for att stanga av apparaten.
7 Knapp for Aterställing av kabellängd - Aterstaller den avlindade kabelns langd till noll.
8 ONE-KEY-LED-indikering
9 USB-A-Port - För att spara videor och bild direkt, somt for upddatering av det fasta programmnet.
10 USB-C-Port - Försörnjings- och dataanslutting som tillval for anslutting av den tradlosa skärmen M18 SIM till Smart Hub.
11 USB-anslutningslock - Vattentatt lock som skyddar USB-portarna mot damm och fuktighe.
12 Jordningsstav - For jordning av Smart Hub for forfoljning av skjutkabeln.
13 Lock till batterifack - Vattentatt lock som skyddar det uppladdningsbara batteriet mot damm och fuktighet.
14 Batterifack - For M18™ uppladdningsbart batteri
15 Anslutning for forbindelse av Smart Hub och rorinspektionstrumma.
16 Kamera testport - För felavhjalpning vid problem med kamerahuvudet

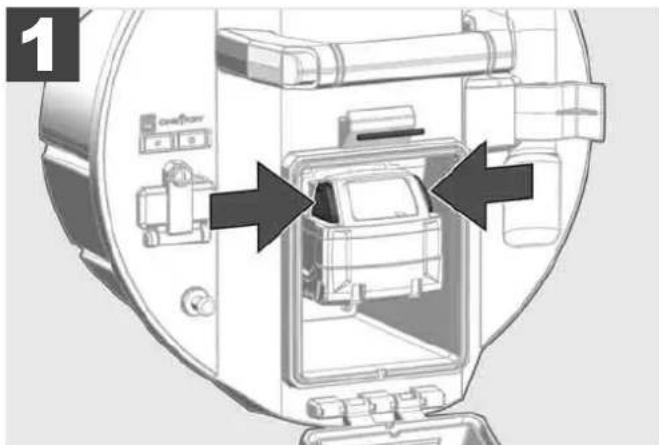

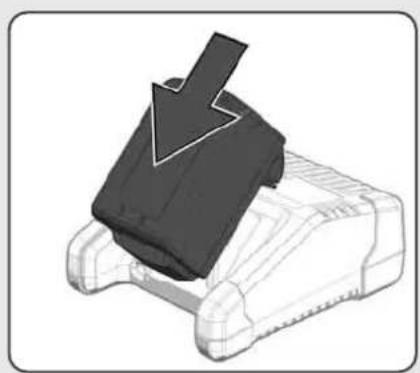

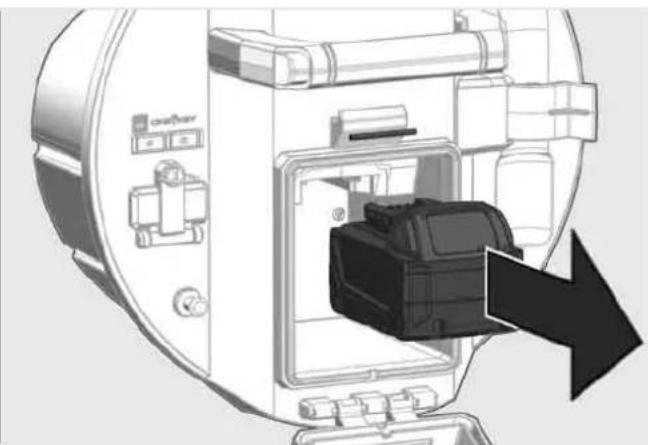

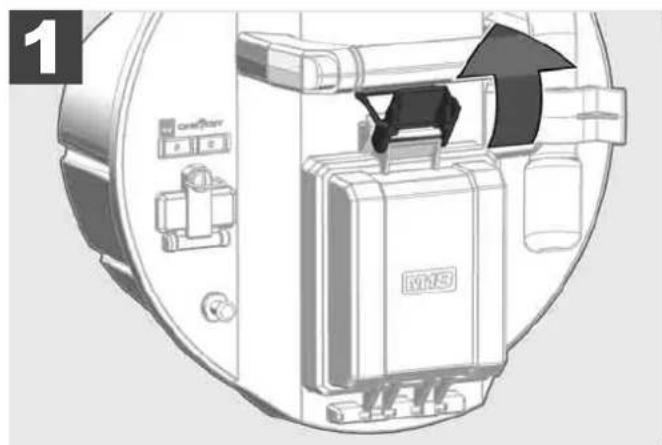

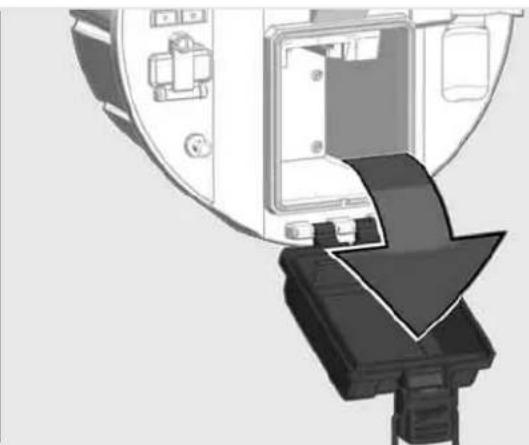

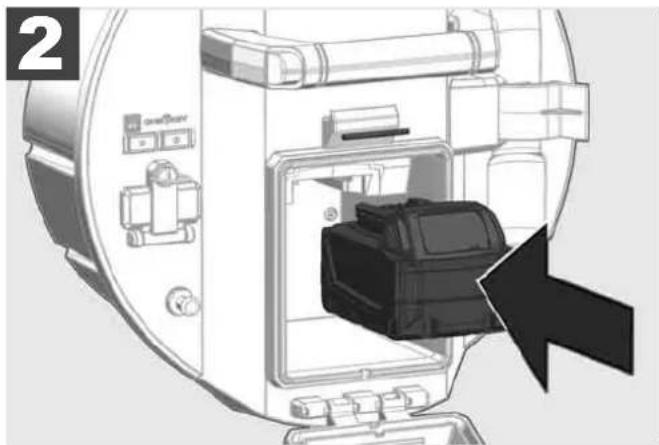

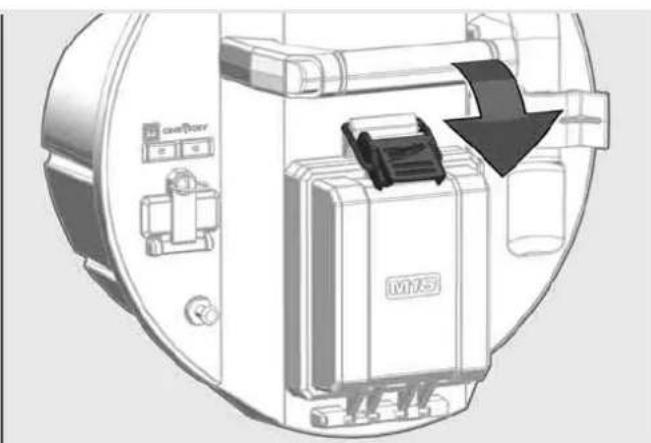

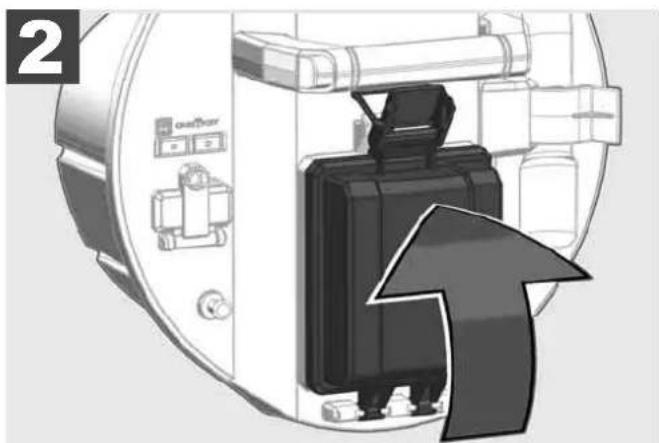

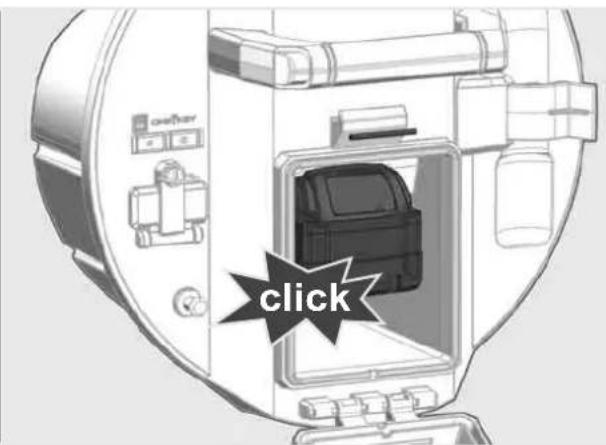

2.2 Satta i och ta ur det uppladdningsbara batteriet

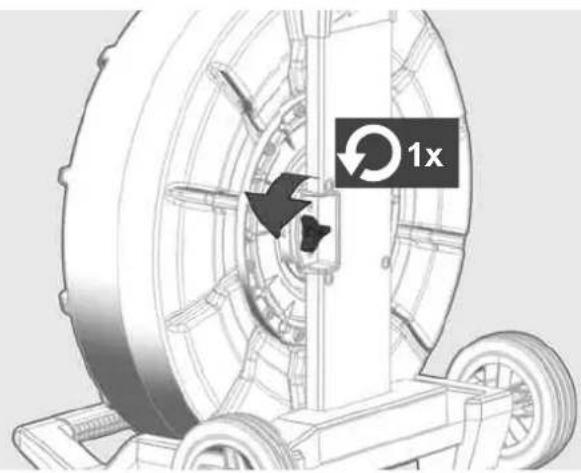

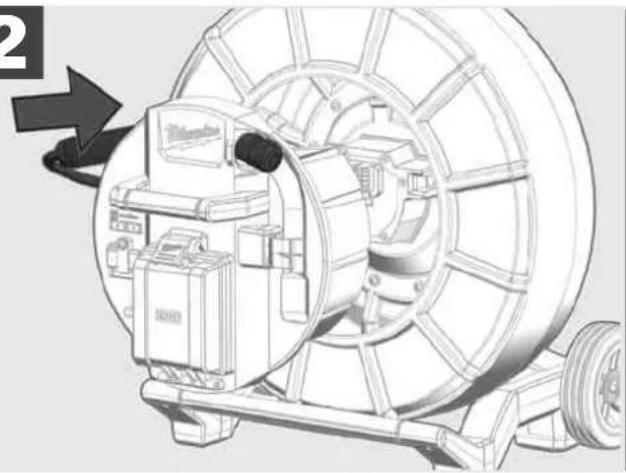

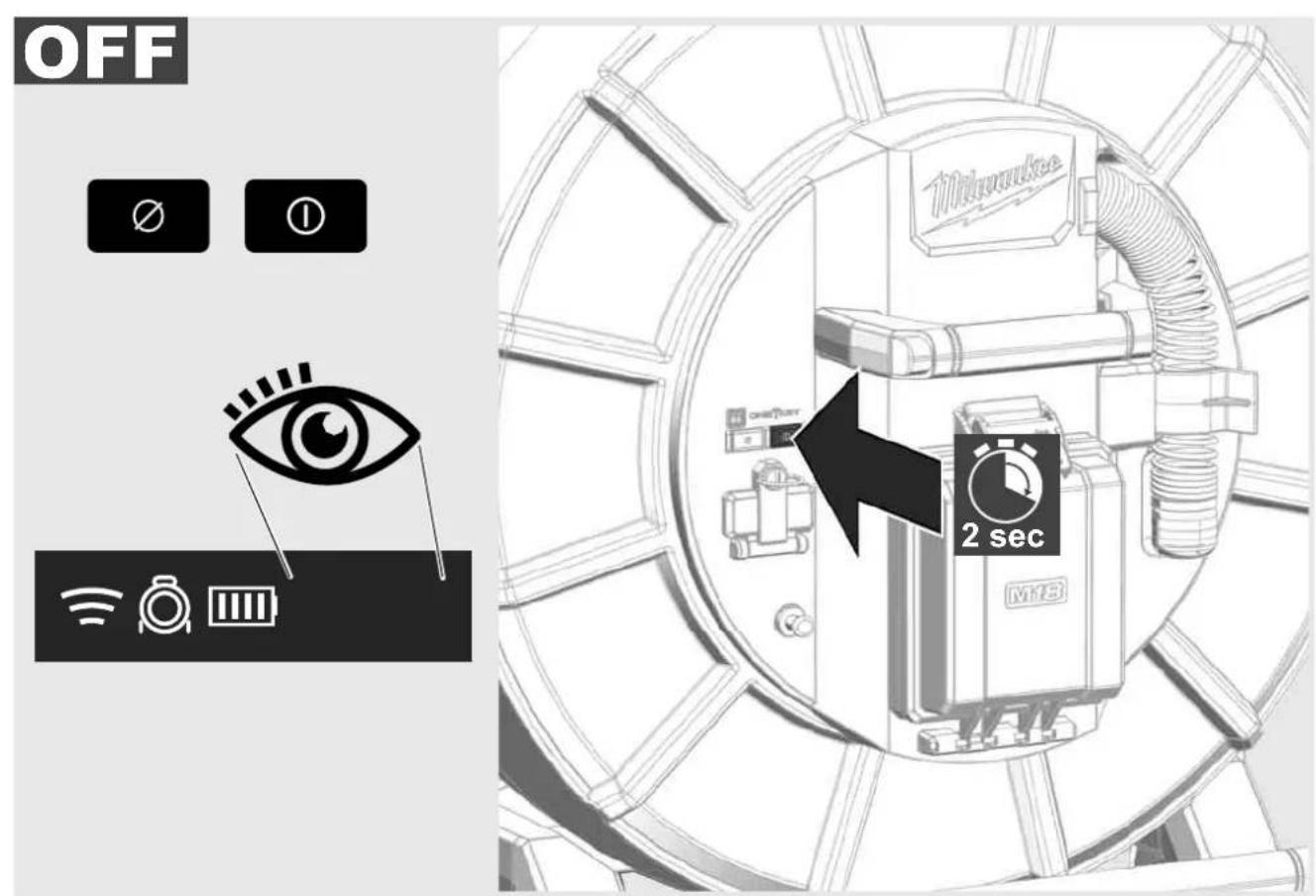

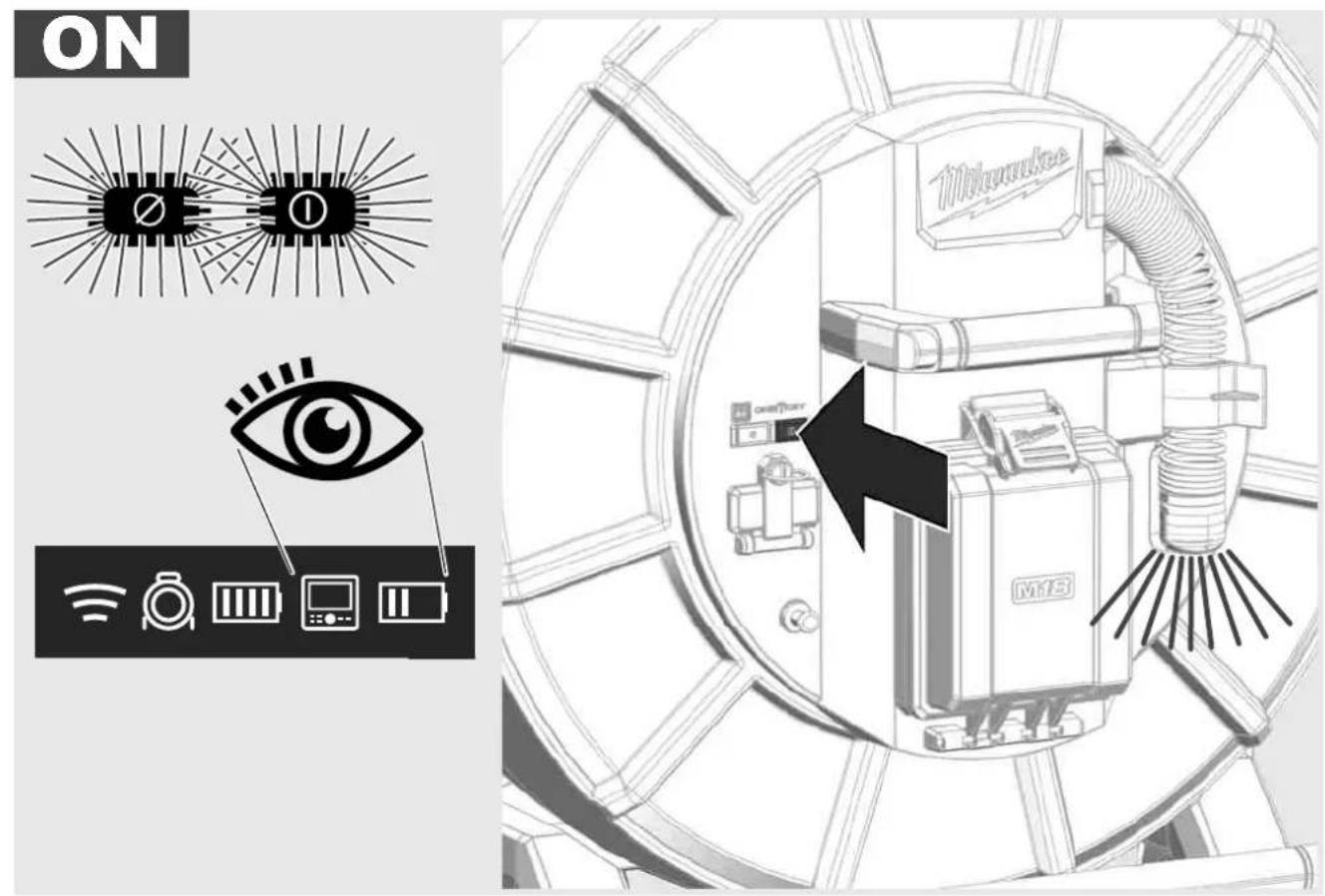

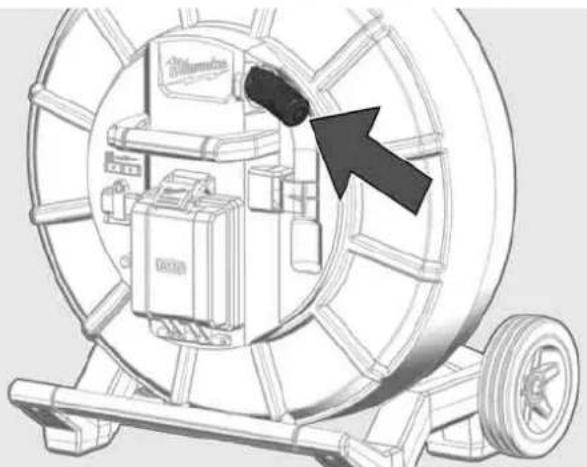

2.3 Kontrollera batterinivan

1

2

3

4

1

2

3

4

2.7 Ansluta skärm

For att andra installningarna hos RORINSPEKTIONSSYSTEMET, styra dess functiorer och visa de Bilder och videor som har spelats in med kameran, behovs en extern visningsenhet.

Den externa visningsenheten ingår inte i RÖRINSPEKTIONSSYSTEMETS leveransomfattning utan måste köpas separat.

Följande tillval fi nns tillgangliga:

• MILWAUKEE TRÄDLös SKÄRM M18 SIM
• Surfplatta eller smartphone med MILWAUKEE RÖRINSPEKTIONS-APP

Den TRADLOSA SKÄRMON ansluts till RÖRINSPEKTIONSSYSTEMET via WLAN erer USB-C-Port och ar direkt

redo att användas. Vid användning av en surfplatta eller en smartphone mäste Först MILWAUKEE

RORINSPEKTIONS-App installeras pa den enchet som sca anvandas.

FÖRSTA ANVÄDNING MED TRÄDLÖS SKÄRM M18 SIM:

1. Slå på SMART HUB och den TRÄDLÖSA SKÄRMON.
2. Den TRÄDLösASKÄRMEN ansluts inom 25 sekunder automatiskt till SMART HUB.

*For en kabelanslutting, anslut skärmen till Smart Hub via USB-C-kabeln.

FÖRSTA ANVÄNDNING MED SMARTPHONE ELLER SURFPLATTA:

1. Ladda ner och installera MILWAUKEE RÖRINSPEKTIONS-APPEN.
2. Sla pə SMART HUB och visningsenheten.
3. Välj alternativet Installningar > WLAN.
4. Valj alternativeT MTCAM [LAST 9 DIGITS OF HUB SERIAL #].
5. Angelösenord: 29702000
6. Starta MILWAUKEE RORINSPELKTIONS-APPEN.

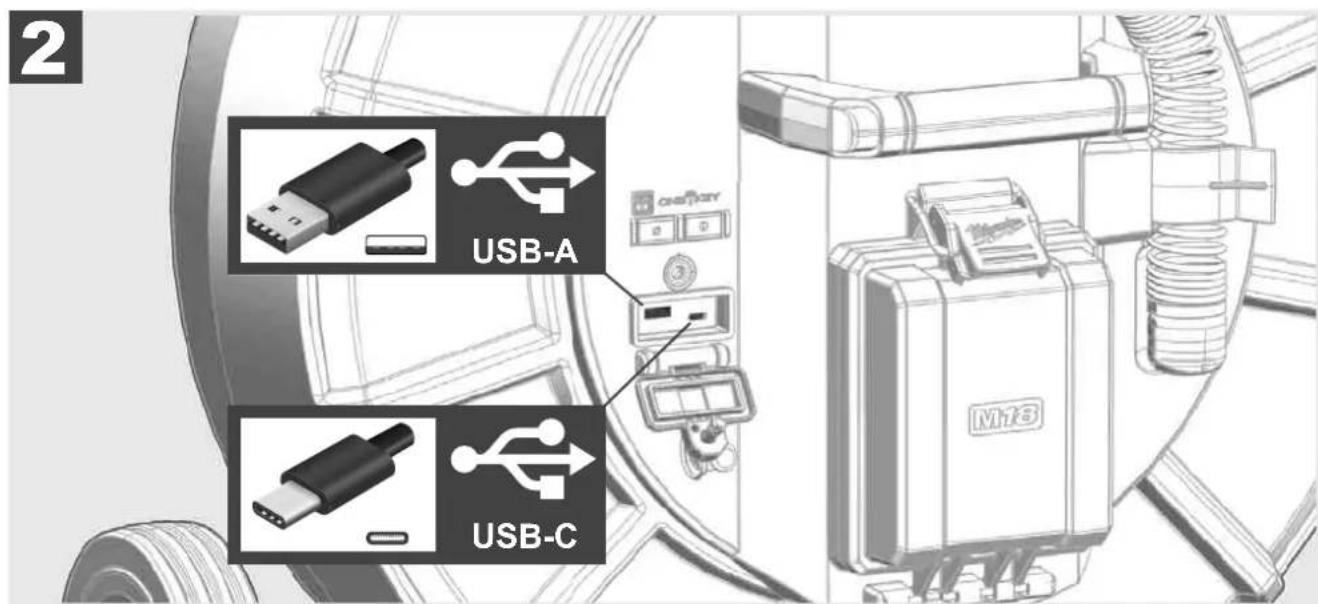

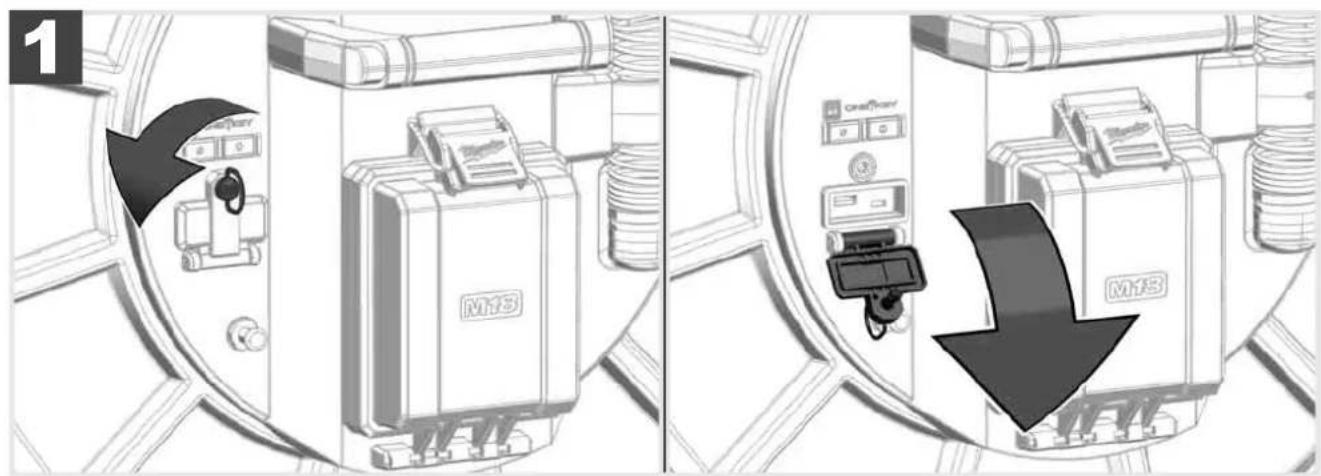

2.8 USB-portar

USB-A

• Port for normal användning. Möjiggör direkt inspelning av video- och bildfilr resp. überöring av dessa frän den interna Smart Hub-enheten.
• Möljiggör utförande av upddatering av det fasta programmet på Smart Hub.

USB-C

• Möljiggör forbindelsen mellan tradlós skárm M18 SIM och Smart Hubutan WLAN-anslutning. Strömförsörjning av Smart Hub via den tradlóska karmen M18 SIM ellertom, om det uppladdningsbara batteriet inte ar laddat.

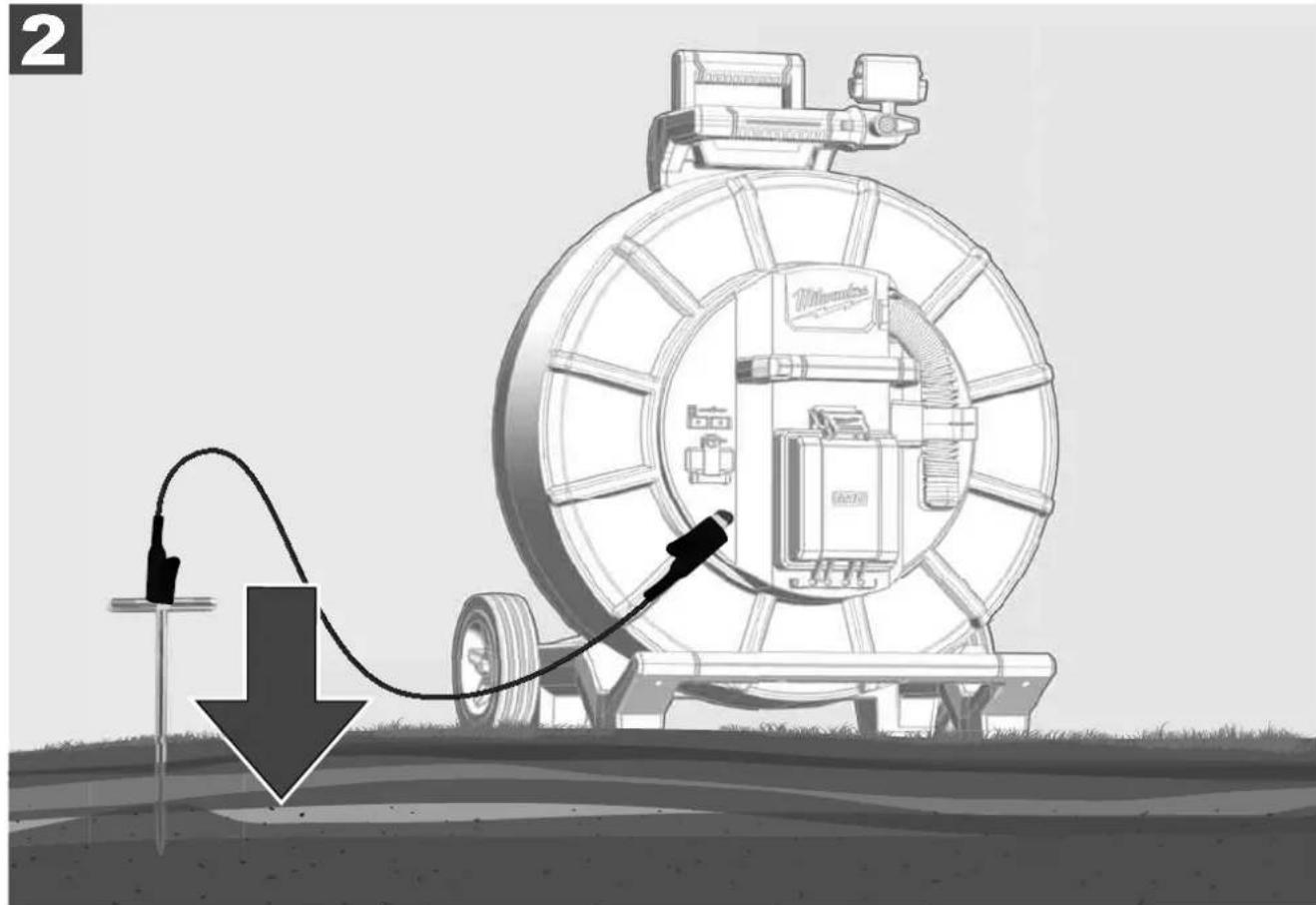

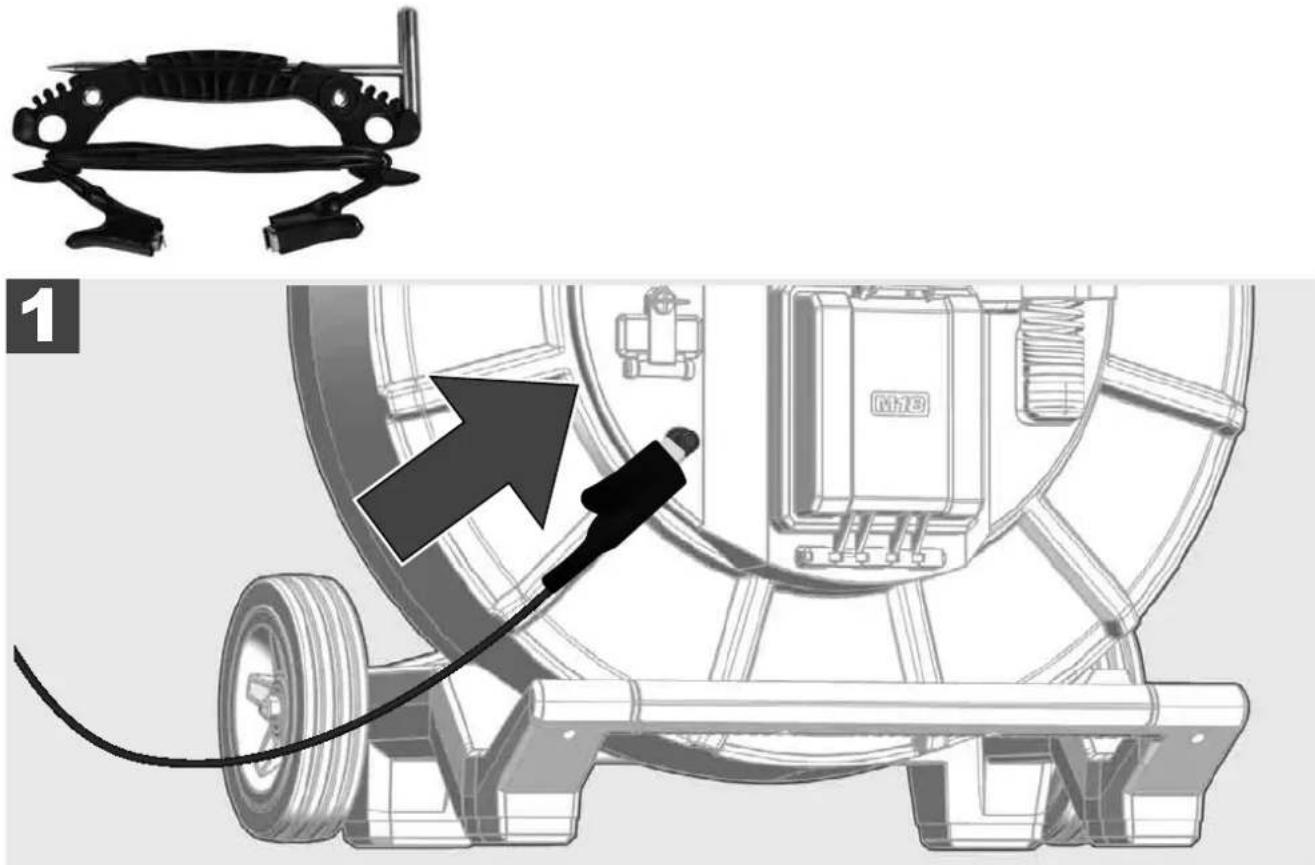

2.9 Jordningsstav

Jordningsstaven måste alltid användas när skjutkabeln förljxs via Funktionen KABELFÖRFLJNING. Smart Hub måste jordas sà att strömslingan ar sluten och en bra lokaliseringssignal sänds. Använd den medfoljande jordningskabeln tillsammans med jordningsstaven for att jorda Smart Hub.

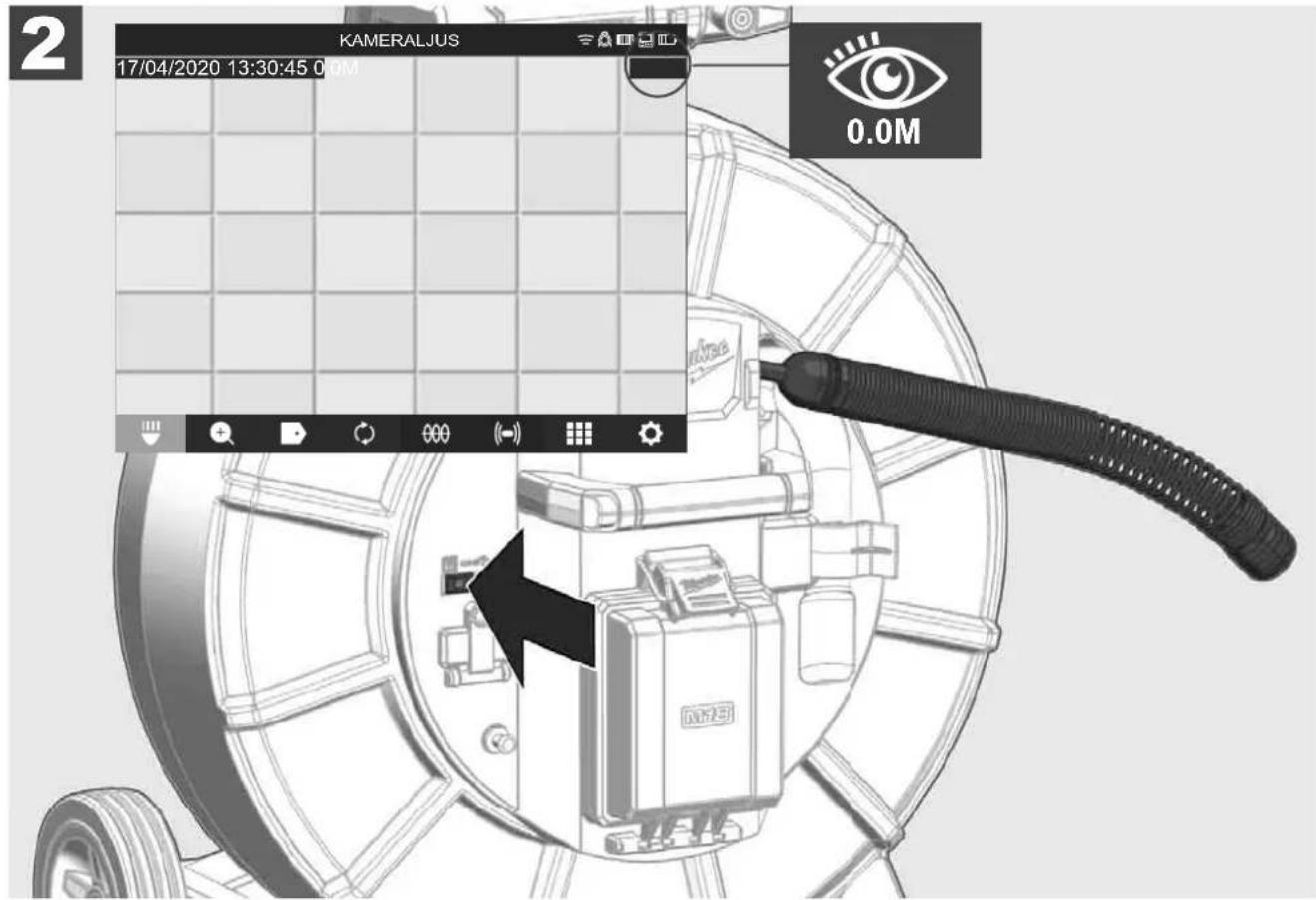

2.10 Aterställa langdräknare

Vid avlinding av RORINSPEKTIONSTRUMMAN visas den avlindade kabelns langd pa statusraden pa den tradlo sa karmen M18 SIM.

For att aterstalla visingen, tryck pa knappen

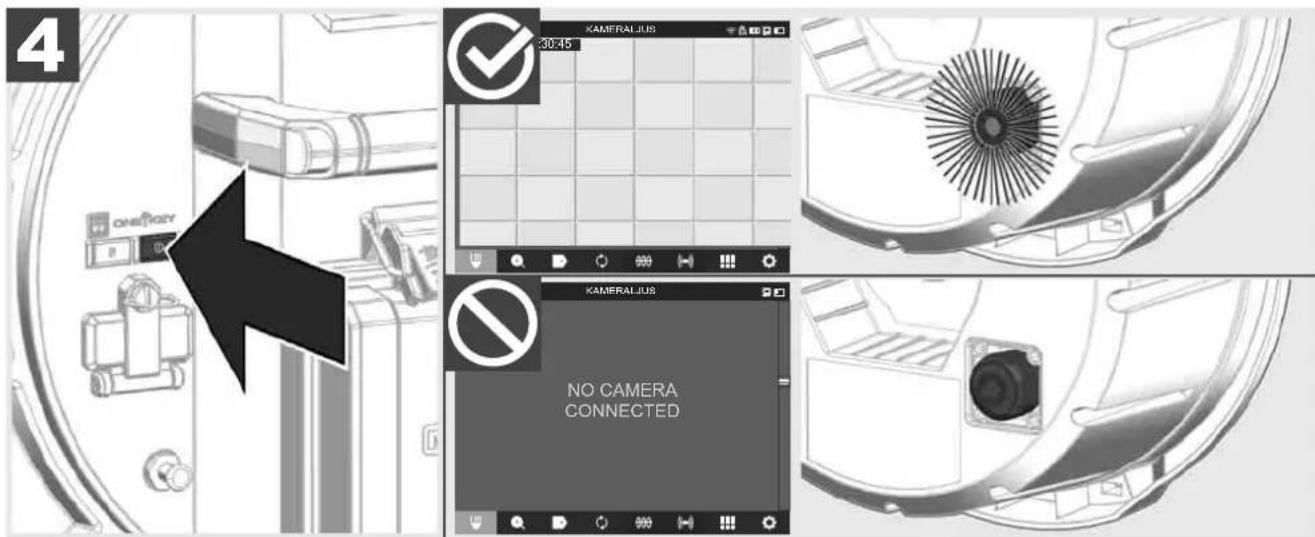

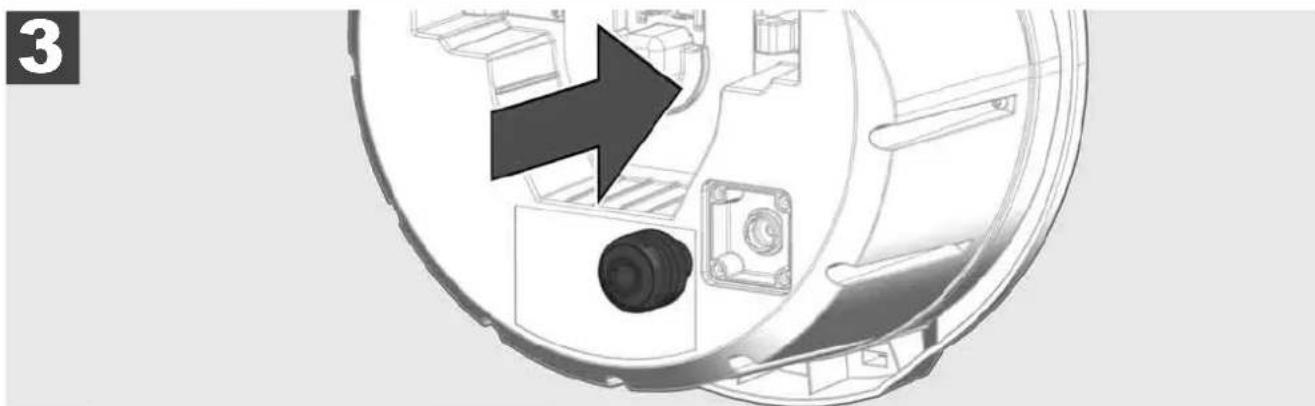

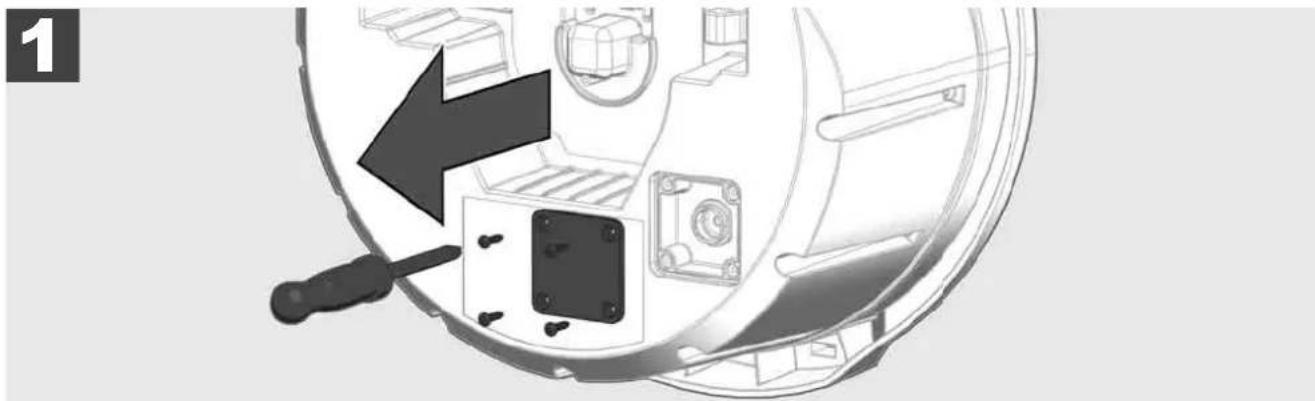

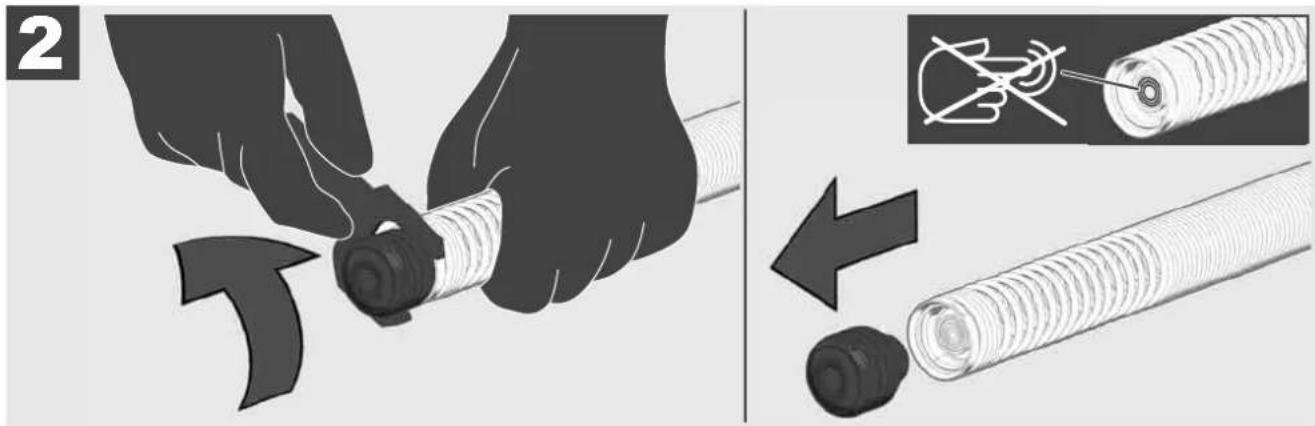

2.11 Kamera-testport

Om det finns ett problem med kamerahuvudet kan kameran testas med hjälp av testporten.

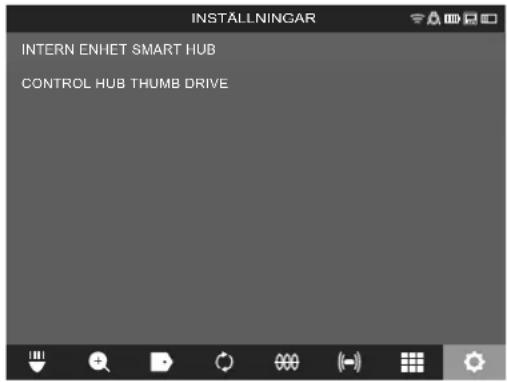

2.12 Formatera intern enchot och USB-minne

Med den har functiOnen kan du formatera den interna 500-GB-enheten i Smart Hub eller USB-minnet.

USB-minnen mäste formateras i FAT32-format.

1. Välj INSTALLNINGAR FORMATERA MINNE
2. Valj minne.

Den valda encheten formateras och systemet Återgår till menyn INSTALLNINGAR.

2.13 Fabriksiinställningar

När funktionen fabriksinställningar väljs Återställs Smart Hub M18 SISH till de värden som har ställts in på fabriken.

FöljandeinstallingaravSmartHubM18SISHaterstalls:

-MARKERINGAR raderas.
-VIDEO- och BILD-inställingar Återställs till 1080 P.
- FÖRETAGSNAMN raderas.
- SONDFREKVENSEN Återställs till fabriksiinställningen.
- KABELFÖRFLJNINGEN Återställs till fabriksiinställningen.
- SKÄRMINSTALLINGAR Återställs till fabrikinstallungen: färgton, lusstyrka, kontrast, mattnad.
-MATENHETER

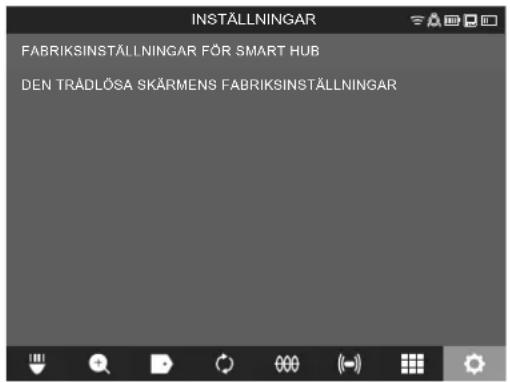

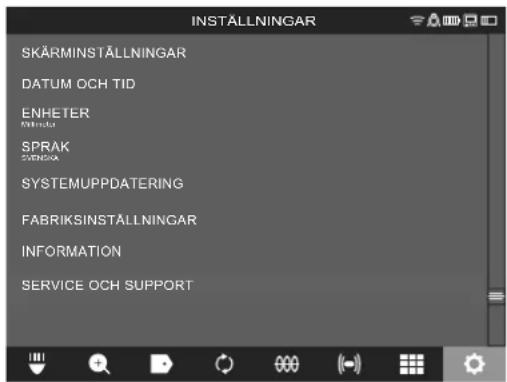

1. Välj INSTALLNINGAR FABRIKSINSTALLNINGAR

2. Välj FABRIKSINSTÄLLNINGAR Smart Hub M18 SISH.

3. Läs och bekräfta Återställningsmeddelandet med OK.

Aterställingen till fabriksiinställingarna ar avslutad och systemet atergar till undermenyn FABRIKSINSTällNINGAR

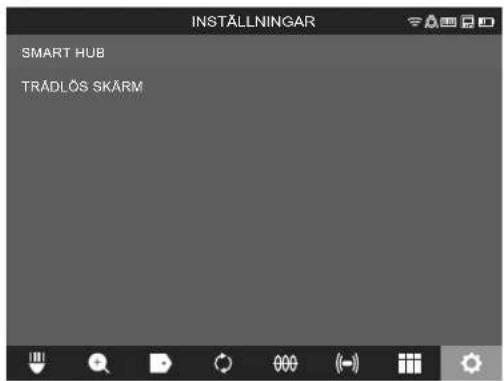

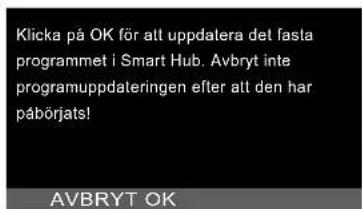

2.14 Systemupppdating

Öppna innan systemupppateringen nutzen INSTALLNINGAR INFORMATION och anteckna den aktuella versionen av det fasta programmet.

Uppdateringar av fast program kan antingen goras via den tradlosa skarmen M18 SIM ell er med en surfplattamed Milwaukee® rorinspektions-appen.

1. Slå på Smart Hub M18 SISH och den tradlösa skärmen M18SIM eller surfplattan med Milwaukee® rörinspektions-appen.
2. Sakerställ att den tradlösa skärmen M18 SIM resp. surfplattan ar ansluten till Smart Hub M18 SISH via WLAN. Om det inte finns en WLAN-anslutning, upprätta Förstenna anslutning.

3. Satt i USB-minnet med upppateringen av det fasta programmet i USB-A-Port pa Smart Hub M18 SISH.

4. Valj INSTALLNINGAR> SYSTEMUPPDATERING

1. Valj Smart Hub M18 SISH

1. Uppdateringens fi Inamn visas pa skarmen.
   Vaj FilNAMN for att starta upppateringen.

1. Läs och bekräfta varningsmeddelandet med OK.

1. Välj INSTALLLINGAR INFORMATION, for att kontrollera att den nya versionen av det fasta programmet har installerats.

3.1 Översikt rörinspektionstrumma M18 SIC36HDR, M18 SIC30HDR

1 Stativfot for horisontell användning
2 Trädlös skärm M18 SIM - Hällare och anslutning für surfplatta
3 Trädlöskarm M18 SIM - Rotationssparr
4 Trädlöskärm M18 SIM - Tippsparr
5 Handtag
6 Kabeltrumma med skjutkabel
7 Stativfot for vertical anvandning
8 Kabeltrumsbroms
9 Stativfot for horisontell anvandning
10 Bäranordning M18 SIC36HDR
11 Axelrem M18 SIC30HDR

1 Stativfot for horisontell användning
2 Utdragbart handtag (i inskjutet lage)
3 Knapp for att spärra och lasa upp det utdragbara handtaget
4 Trädlös skärm M18 SIM - Hällare/hällare och anslutning für surfplatta
5 Trädlös skärm M18 SIM - Rotationssakring
6 Trädlöskärm M18 SIM - Tippsakring
7 Handtag
8 Kabeltrumma med skjutkabel
9 Stativfot for vertical anvandning
10 Hjul
11 Kabeltrumsbroms

3.3 Installera bäranordning!

RORINSPEKTIONSTRUMMAN M18 SIC36HDR ar utrustad med en baranordning med vilken trumpman kan bāras som en ryggssack pa ryggen. Därmed kan den lilla trumpman bekvämt Transporteras till den plats darr den ska användas, vilket framforallr praktiskt nar det finns trappor erer om stegar maste användas.

Häng in bäranordningen upptill och med handloven mot undersidan tills bäranordningen hakar fast. Dra kort i bäranordningen for att sakerställa att den har hakat fast.

1

2

1

2

3.6 Stalla in tradlös skärm M18 SIM

3.7 Anwendung av rörinspektionstrumman

Kontrollera om det finns spár av forslitning på skjutkabeln - Kontrollera vidupplindning om det finns avskurna, knackta eller avskavda stallen på kabeln. Om manteln ar sä kraftigt avnott att den gula eller vita kevlarflätverket kan ses maste skjutkabeln bytas ut. Vid användning av en skjutkabel med skadad mantel kan vatten och fuktigkeit tränga in, vilket kan försämra kamerainspelningarnas kvalitet eller leda till att kameran inte fungerar.

Bilden nedan visar exemplé på kraftigt skadade mantlar. Sádana skjutkablar ska bytas ut sā snabbt som möjlicht.

Häll alltid skjutkabeln och fjäderkomponentgruppen torra och rena - gör alltid rent kabeln med en ren, torr trasa när kabeln lindas upp. Vid slutet av en arbetsdag sca kamerahuvudet och fjäern under rinnande vatten försiktigt góras rena frän smutsrester. Skaka torrt och blås bort overflödtigt vatten med lagtryckluft och lat sedan delarna torka. Kamerahuvud, skjutkabel och anslutningsdeler utsätts vid den dagliga användningen für aggressiva kemikalier. En nogrann rengöring av systemet fällanger dessa delars livslängd.

Hantera skjutkabeln med forsiktiget - dra inte ut skjutkabeln ur den sparrade trumpman. Annars trycks kabeln ihop inuti trumpman och belastas overdrivet mycket. Att skjuta tillbaka skjutkabeln i den sparrade trumpman kan daremot gora att rullen tippar eller att kabeln knacks.

Ställ upp trumman på att plant underlag ungefär 1 till 2 meter frän inloppstället. På sä satt finns tillräckligt med plats for att hantera kabeln utan att kabelslingor dras over marken. Aktivera vid behov friktionsbromsen for att göra skjutkabelns rörelse langsammare.

Om trumpman används i horisontell position Förstoras ytan mellan fötterna. Det ger trumpman mer stabilitet pa ojämt underlag och minskar dess Höjd, vilket ar en fördel på tränga platser.

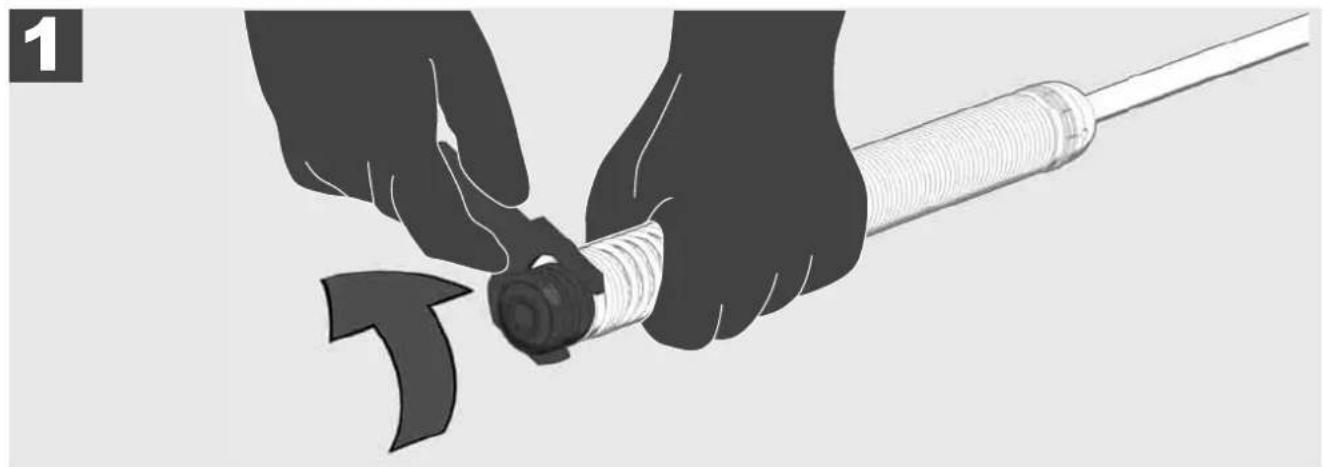

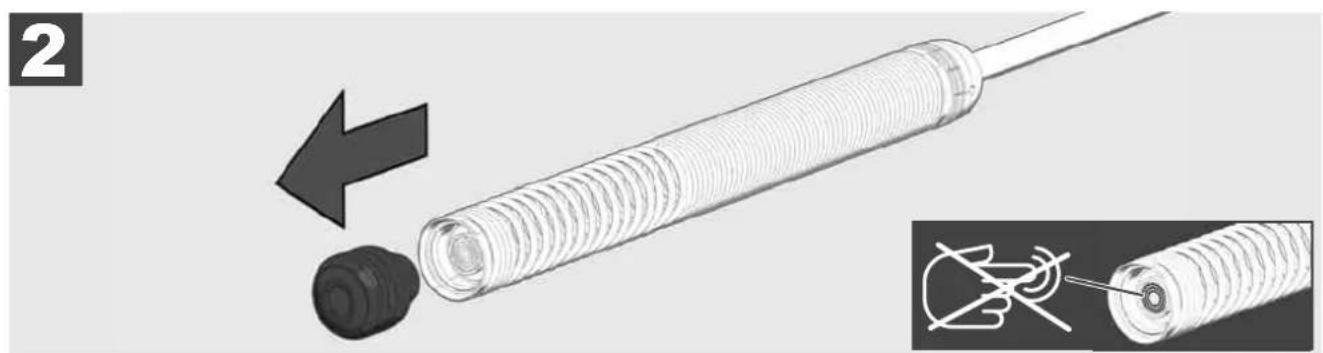

3.8 Komponentgrupp med kamerahuvud

Ta om möjligt inte tag i det gröna kretskortet resp. guldkontakterna på fjäderkomponentgruppen, liksom kamerahuvudet med bara händerna. Annars förs fettskikitet frän fingarna over till dessa komponenter, vilket kan leda till korrosion i förtid. Bär om möjligt rena och torra gummihandskar.

Torka av kamerahuvudet med en torr trasa innan det tas loss for att avlagsna smutsrester som kan falla ner i kamerans anslutningsdilar.

Dra inte Åt for hårt och använd inge överdrivet stor kraft!

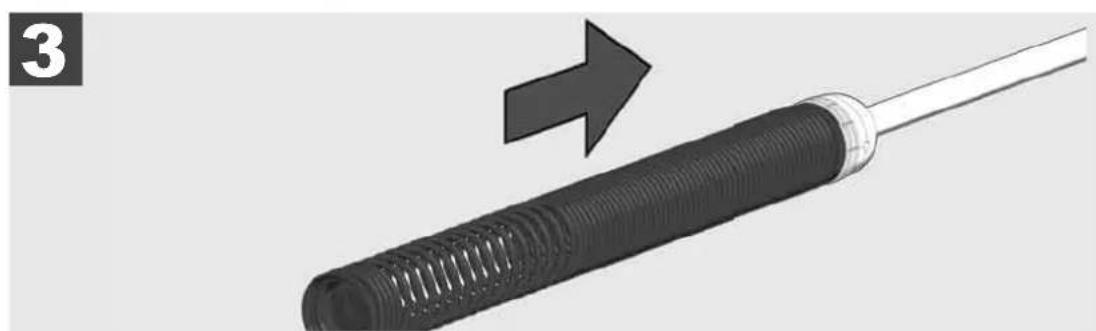

3.9 Fjädergrupp

Ta om möjligt inte tag i det gröna kretskortet resp. guldkontakterna på fjäderkomponentgruppen, liksom kamerahuvudet med bara händerna. Annars förs fettskikitet frän fingarna over till dessa komponenter, vilket kan leda till korrosion i fortid. Bär om möjligt rena och torra gummihandskar.

Torka av kamerahuvudet med en torr trasa innan det tas loss for att avlagsna smutsrester som kan falla ner i kamerans anslutningsdilar.

Dra inte at for hart och använd inge overdrivet stor kraft!

3.10 Kameraskyddskäpa

Skyddskapor - Passande till kamerahuvuden med 25 mm resp. 34 mm diameter. Dessa skyddskapor levereras tillsammans med alla RORINSPEKTIONSTRUMMOR aller reservkamerahuvuden.

Gejder - De sats fast på fjaderkomponentgruppen sa att kamerahuvudet fors over marken och intekommen direkt kontakt med roret.

Ta bort skyddskapa

Installera skyddskapa

3.11 Kameragejder

For de 25 mm resp. 34 mm breda kamerahuvuden finns vardera tva gejder till forfogande: En minre variant med 75 mm och en medelstor variant med 100 mm.

Kameragejd

25

mm

Kameragejd

34

1

2

3

3.12 Service och support

Om ditt RÖRINSPEKTIONSSYSTEM mäste repareras,kommen du under SERVICE OCH SUPPORT till servicesidan for Milwaukee-verktyg med alla viktiga Telefonnummer.

Vajl INSTALLNINGAR SERVICE OCH SUPPORT

1 Yleisiä ohjeita 2
