BEDIENUNGSANLEITUNG M18 SIC60SC HDR MILWAUKEE

1 Allgemeine Hinweise 2

1.1 Besondere Sicherheitsvorschriften fur Rohrinspektionssysteme 2
1.2 Weitere Sicherheits- und Arbeitschinweise 2
1.3 Technische Daten 3
1.4 Bestimmungsgemäß Verwendung 3
1.5 Funkfrequenzanforderungen in Bezug auf europäische Installationen 3
1.6 EG-Konformitätserklarung 4
1.7 ONE-KEYTM 4
1.8 Akkus 4
1.9 Transport von Lithium-Ionen-Akkus 4
1.10 Wartung 5
1.11 Symbole 5

2 Smart Hub M18 SISH 6

2.1 Übersicht Smart Hub M18 SISH 6
2.2 Akku einsetzen und entnahme 7
2.3 Akkuladezustand überprüfen 8

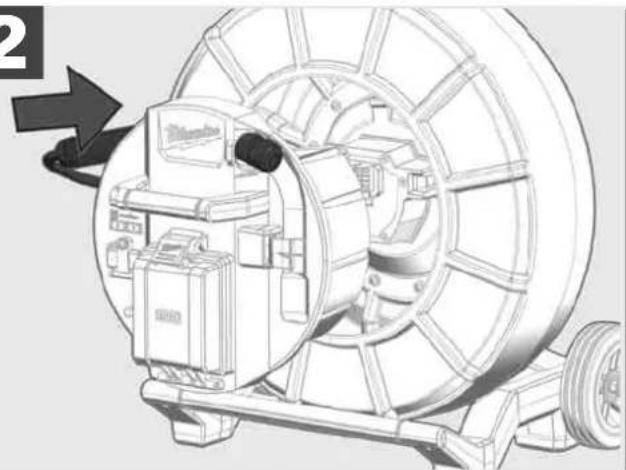

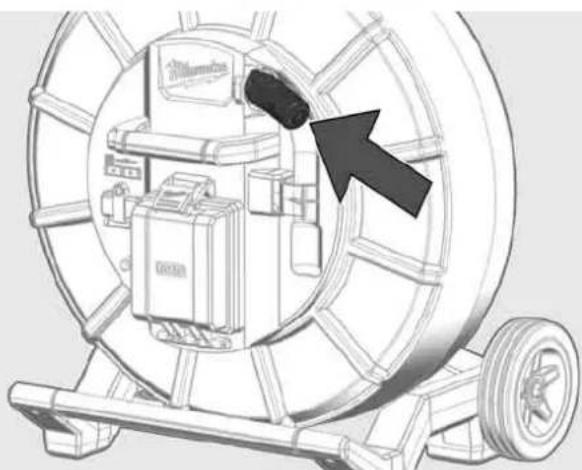

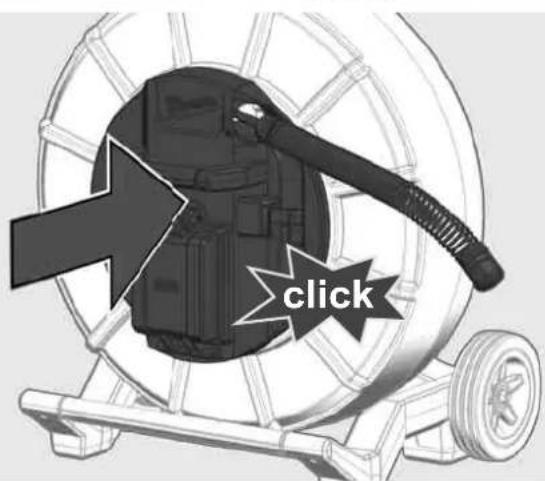

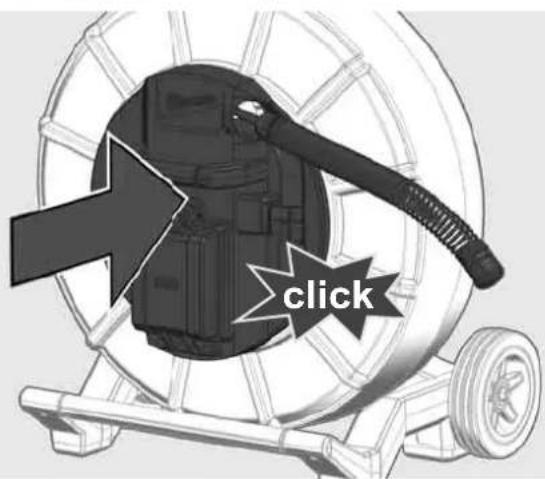

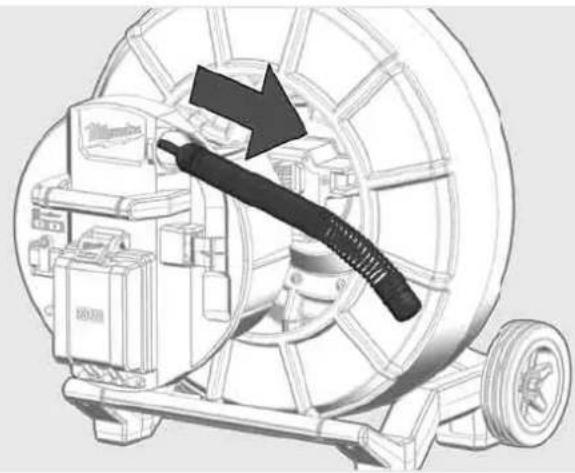

2.4 Smart Hub M18 SISH einsetzen 9

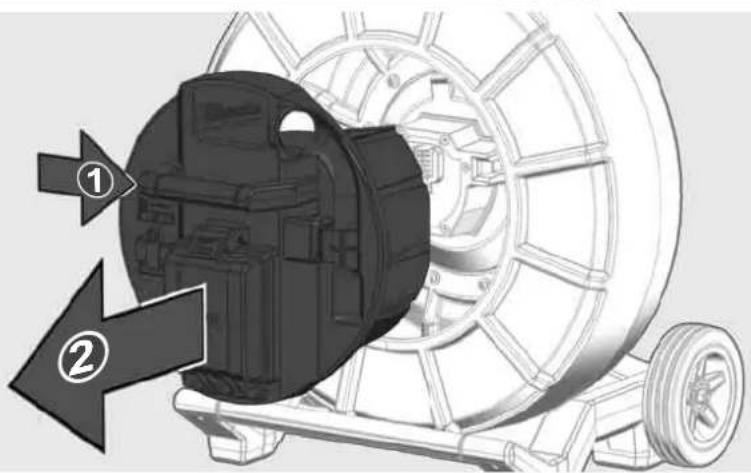

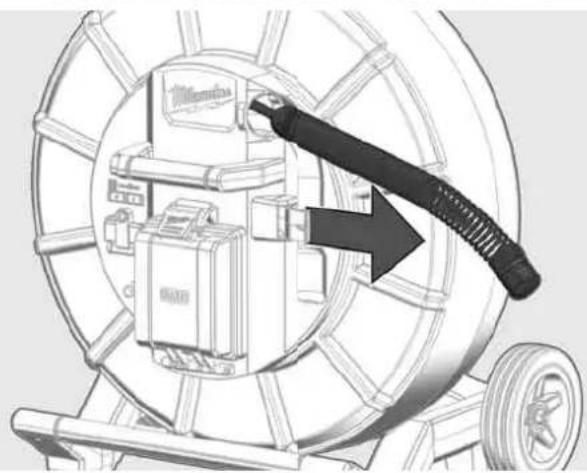

2.5 Smart Hub M18 SISH entfernen 10

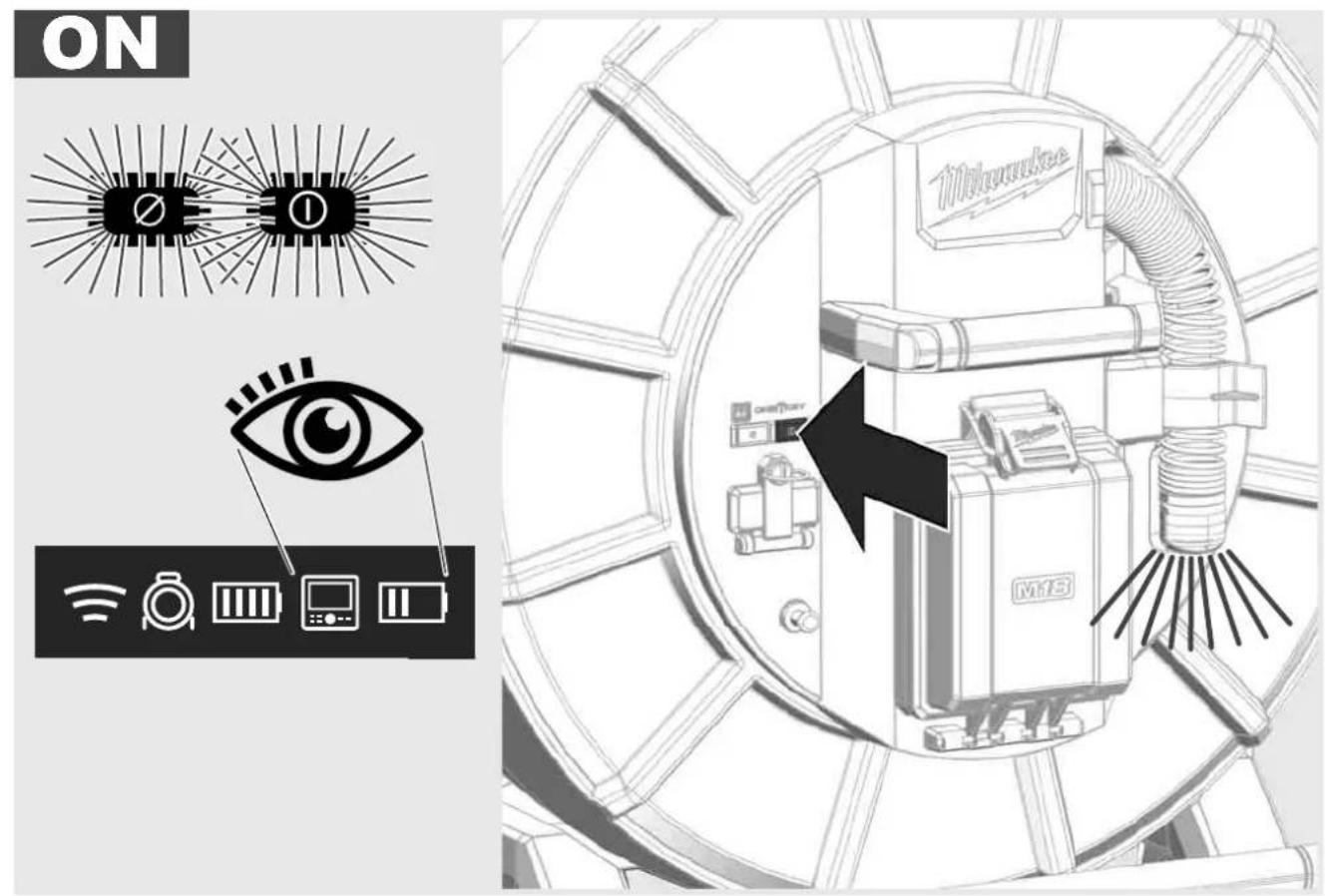

2.6 Ein-/Aus-Schalter 11
2.7 Monitor anschließen 12
2.8 USB-Ports 13
2.9 Erdungsstab 14
2.10 Längenzahler zusücksetzen 15
2.11 Kamera-Testanschluss 16
2.12 Internes Laufwerk und USB-Stick formatieren 17
2.13 Werkseinstellungen 18

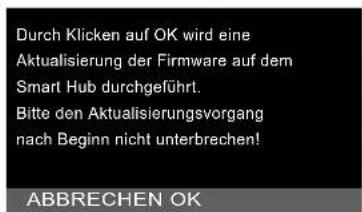

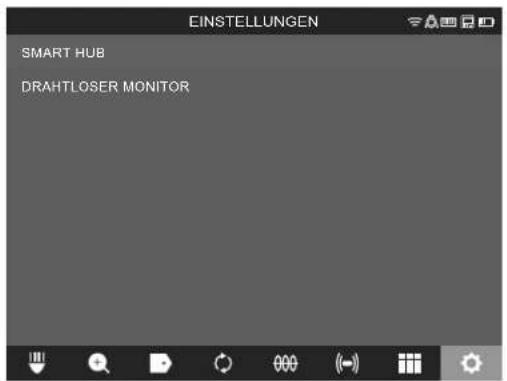

2.14 System-Update 19

3 ROHRINSPEKTIONSTROMMELN 21

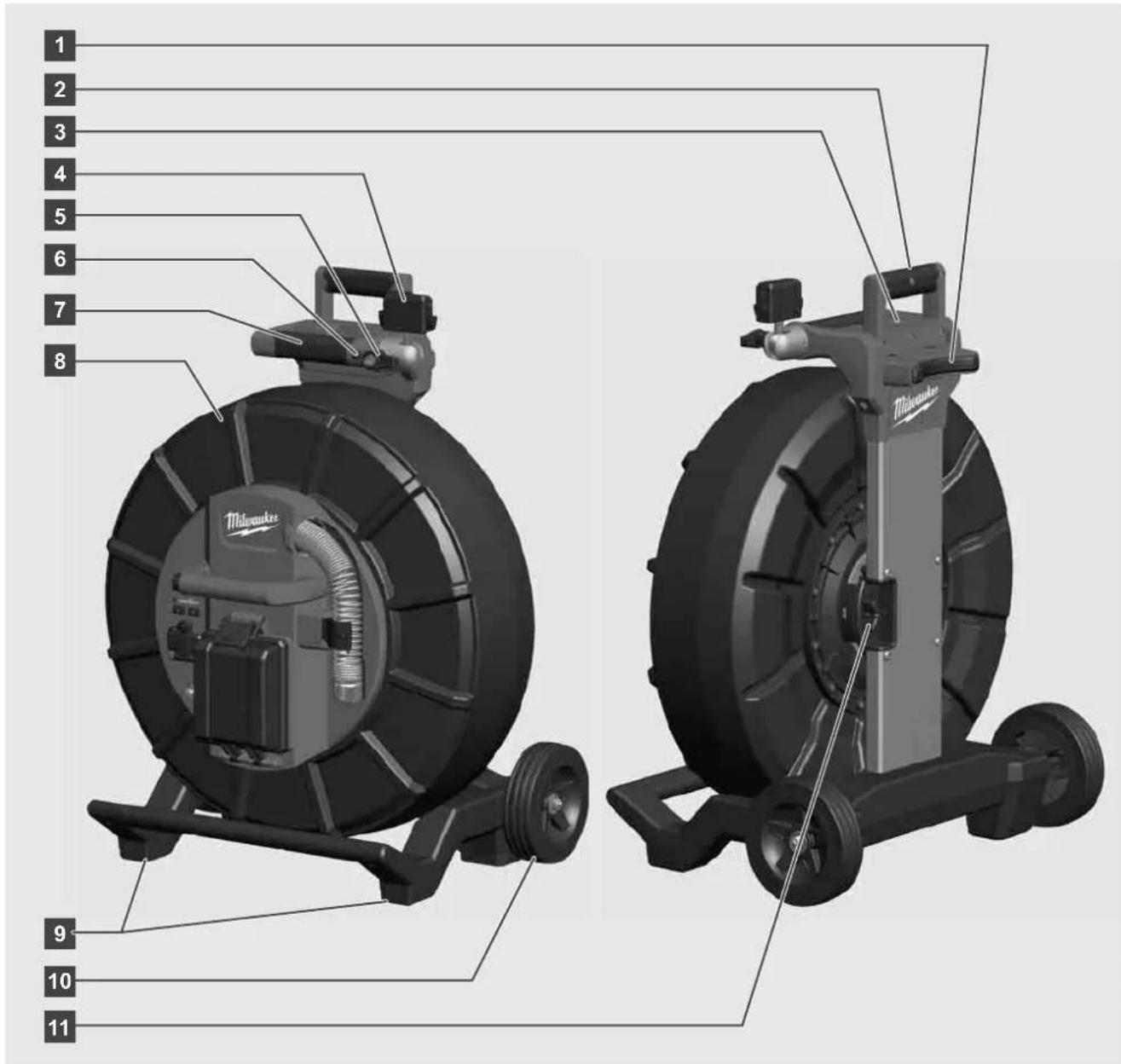

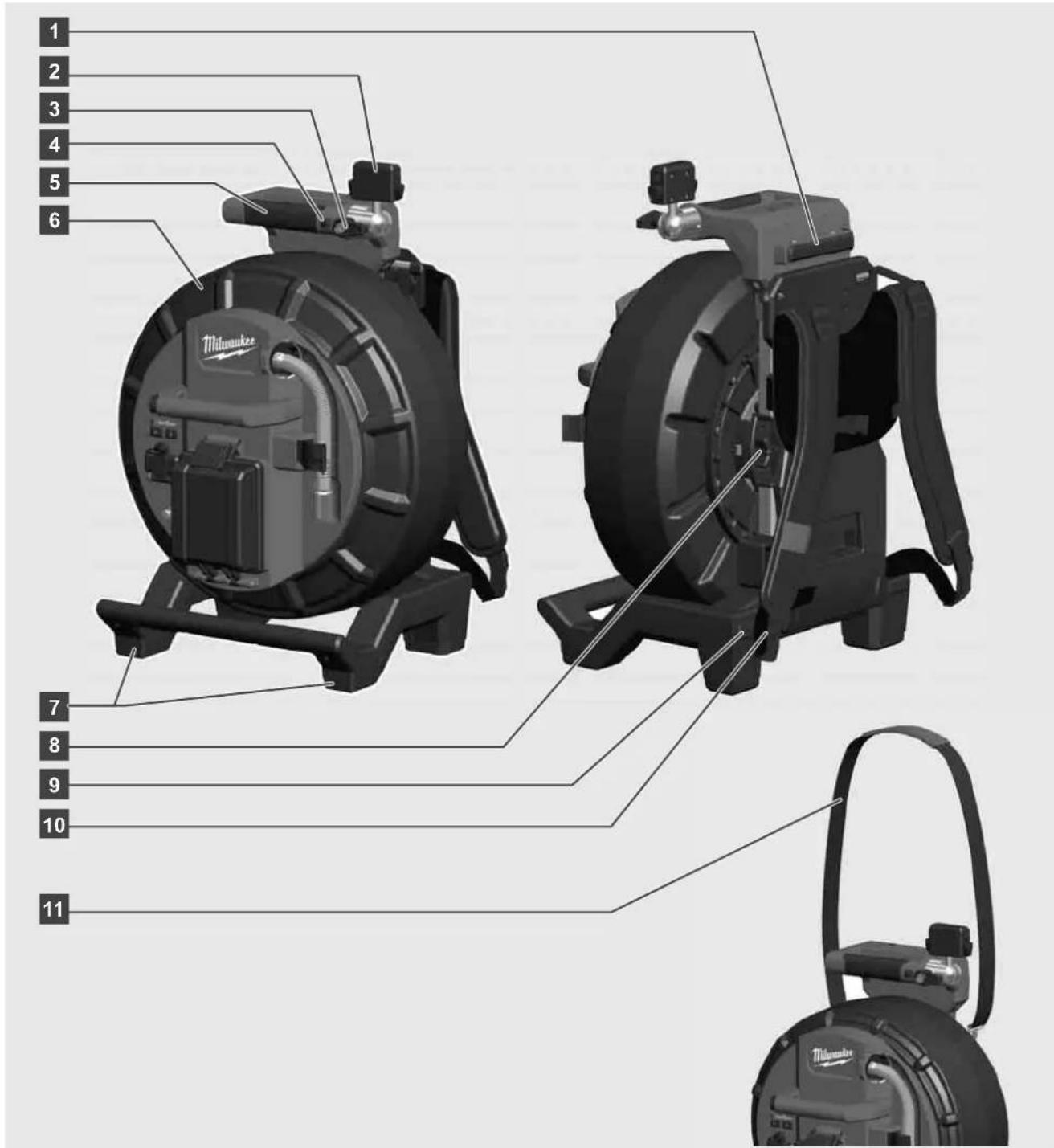

3.1 Übersicht Rohrinspektionstrommel M18 SIC36HDR, M18 SIC30HDR 21
3.2 Übersicht Rohrinspektionstrommel M18 SIC60SCHDR, M18 SIC60HDR 22

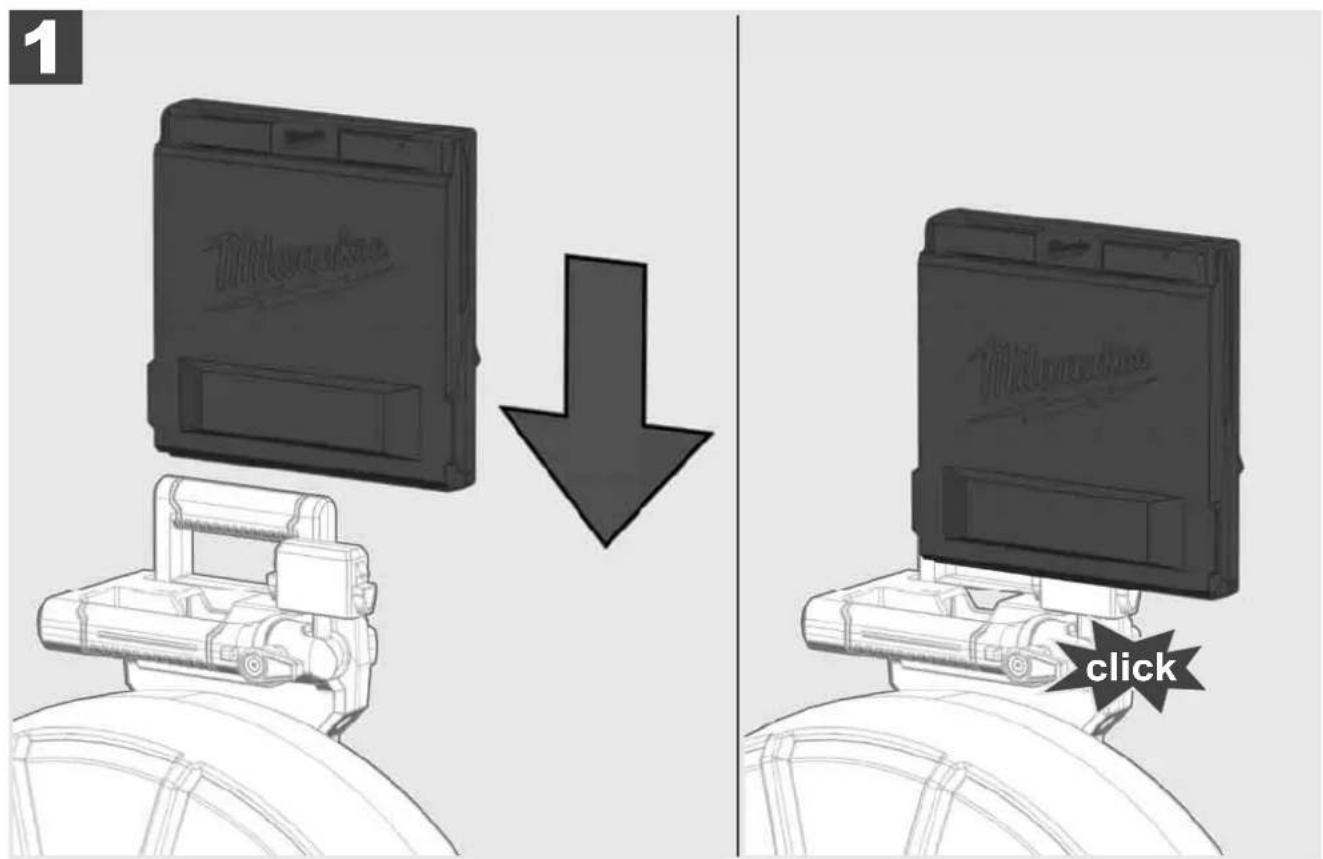

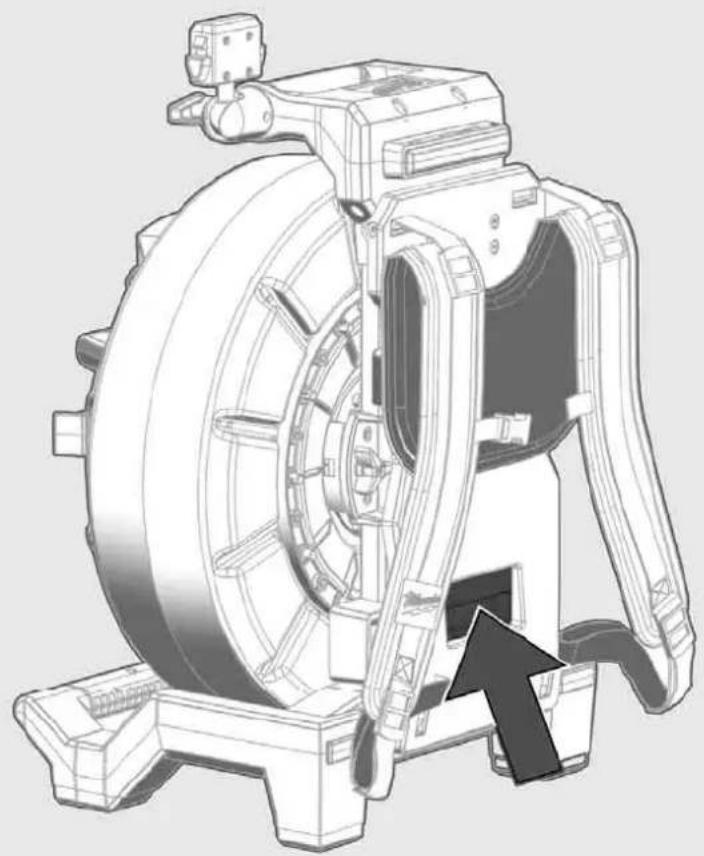

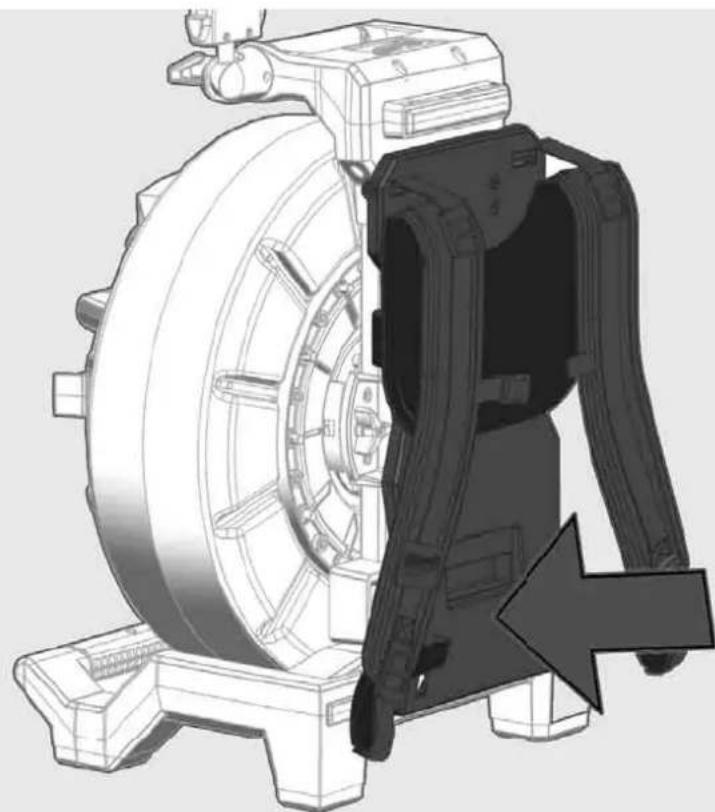

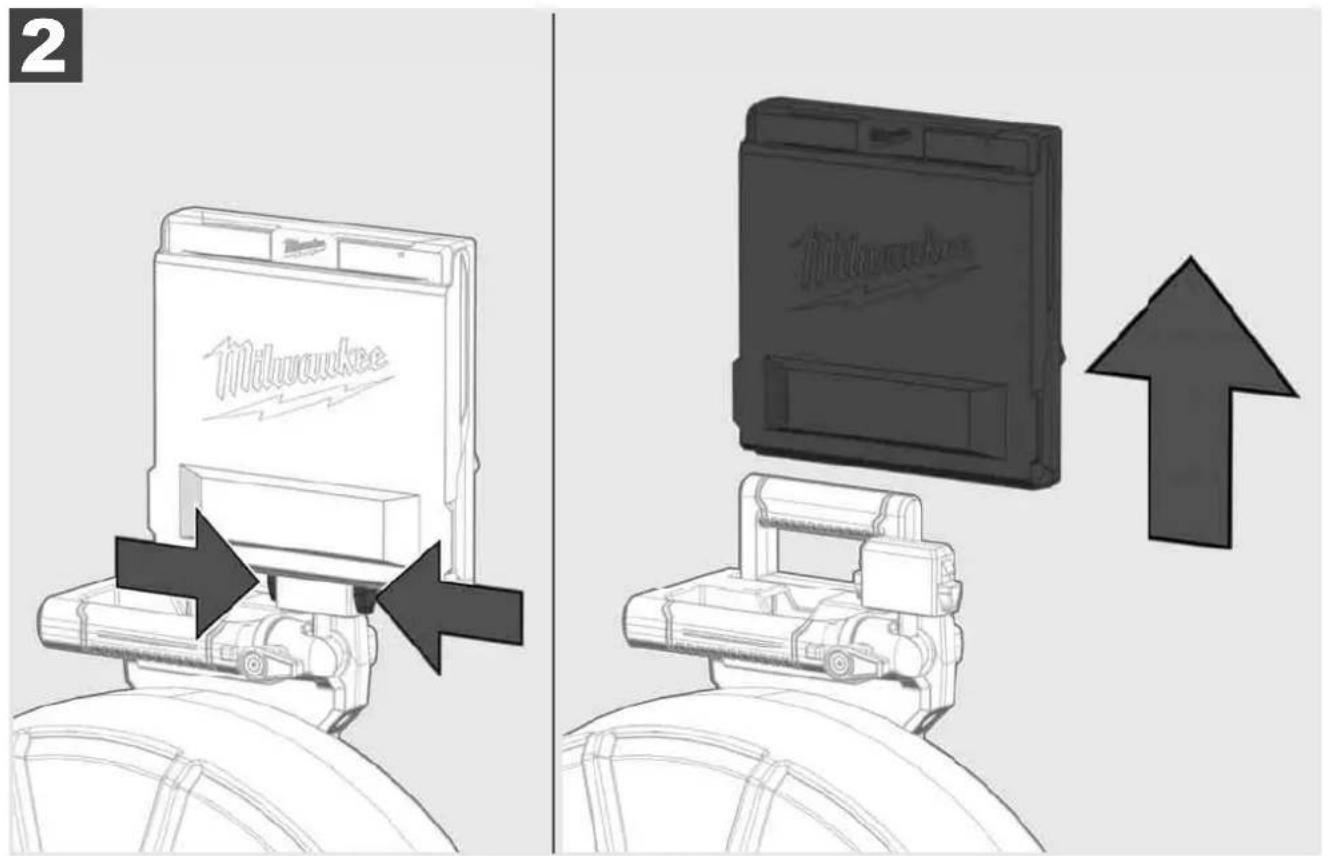

3.3 Tracevorrichtung installieren 23
3.4 Tracevorrichtung entfernen 24
3.5 Drahtlosen Monitor M18 SIM installmenten 25

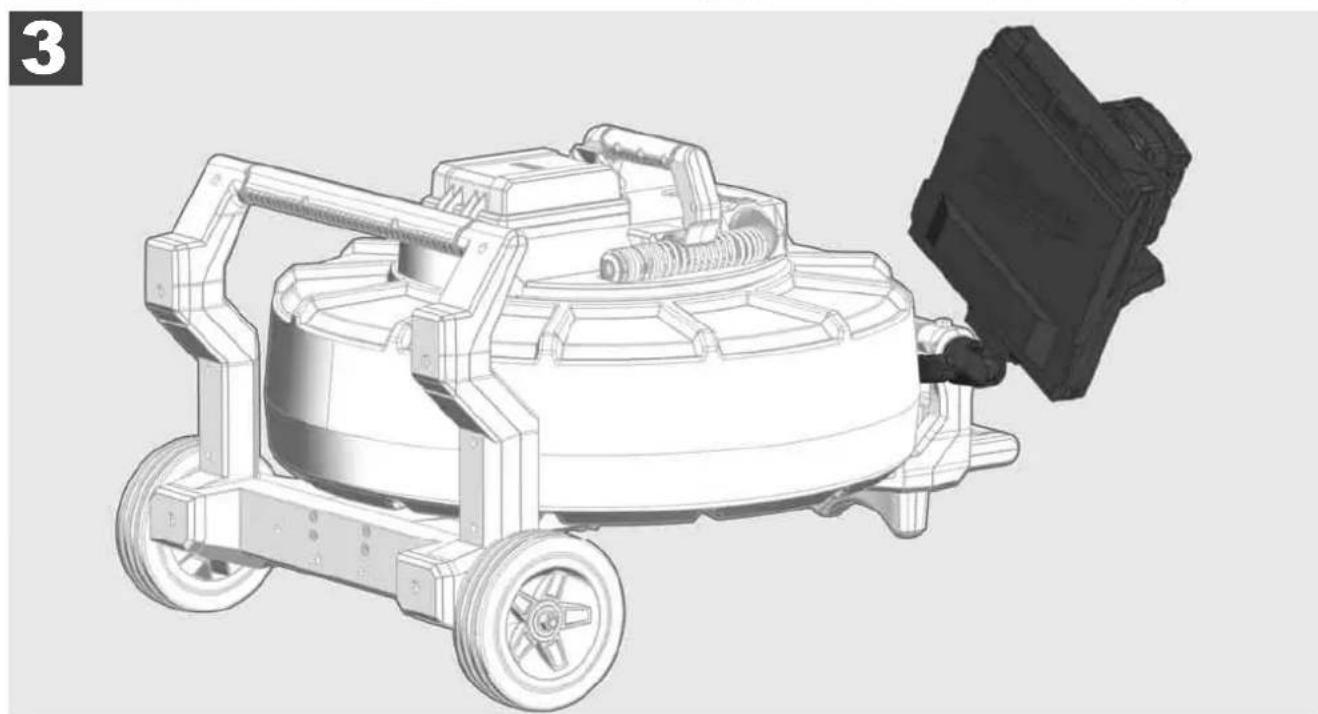

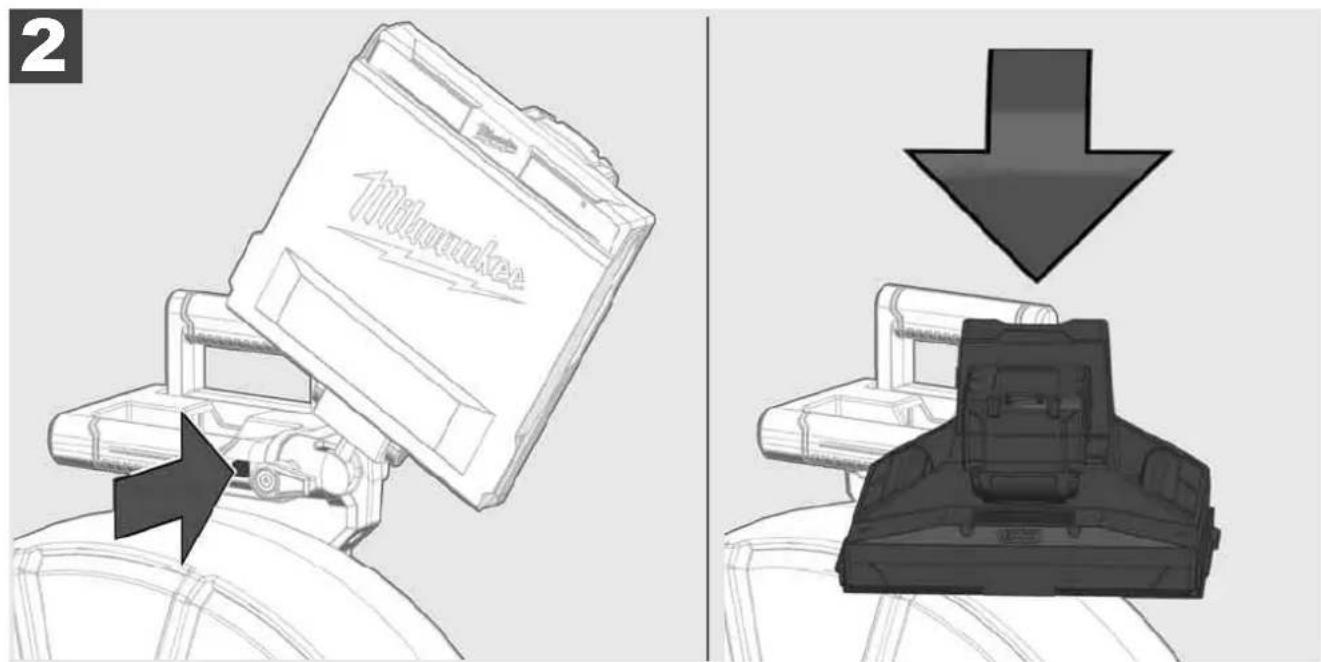

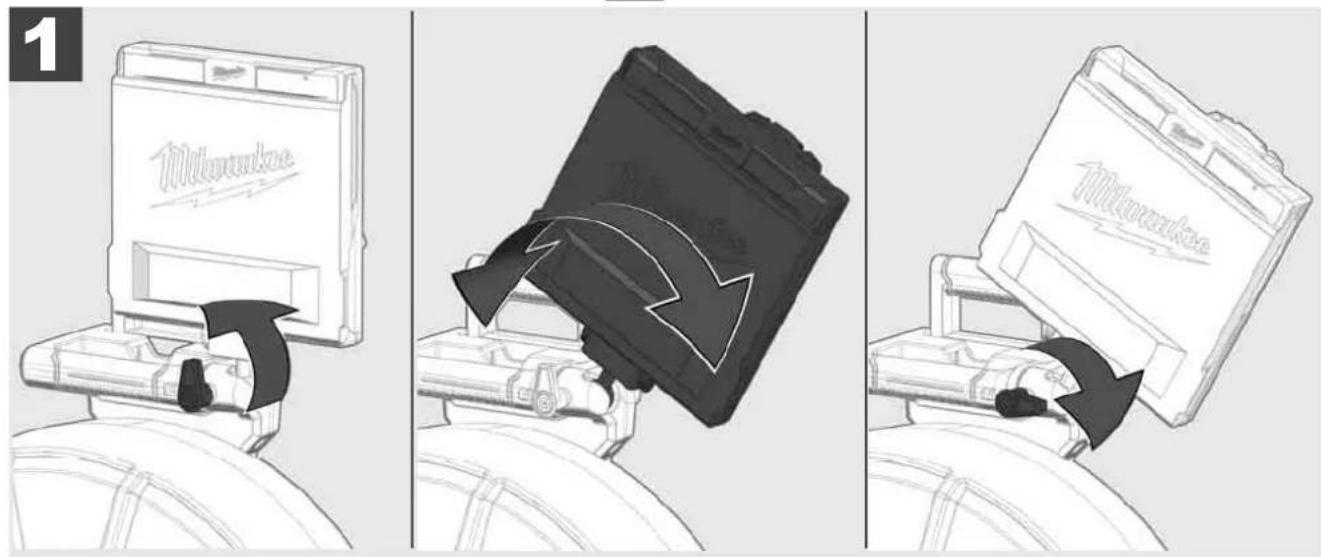

3.6 Drahtlosen Monitor M18 SIM einstellen 26

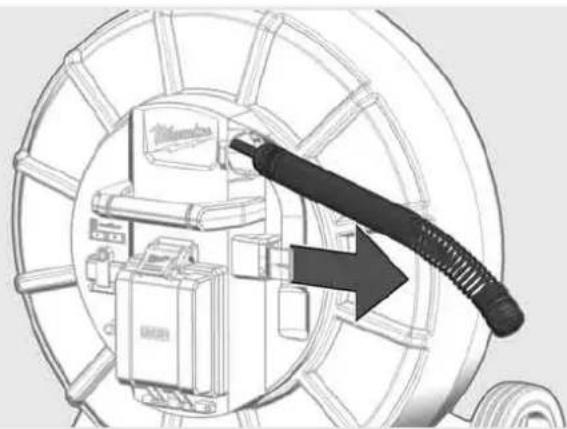

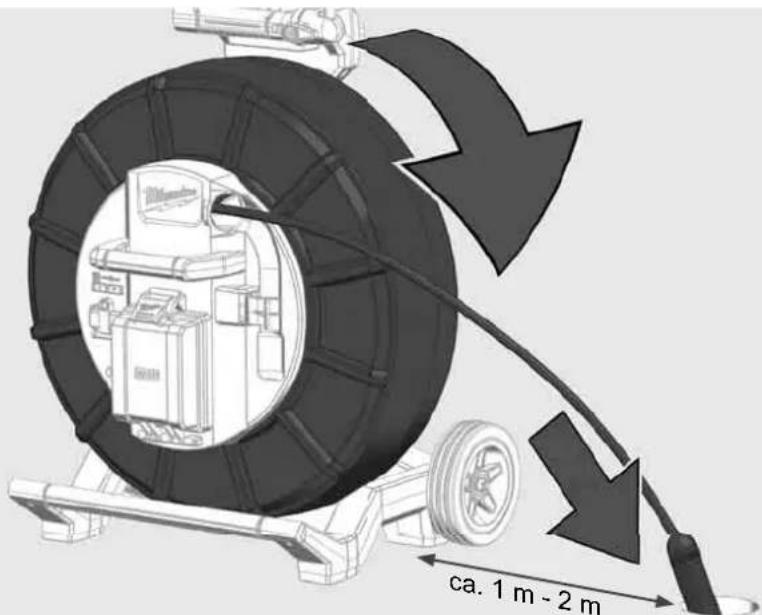

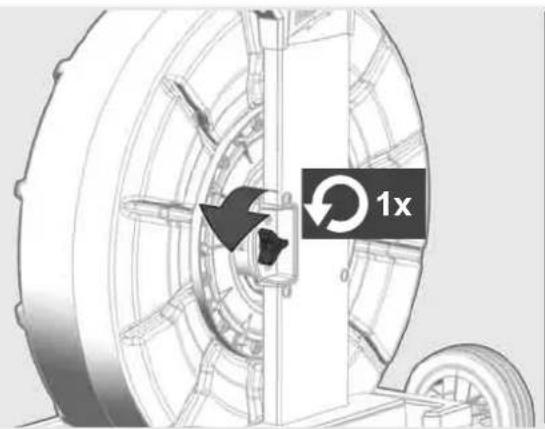

3.7 Gebrauch der Rohrinspektionstrommel 27

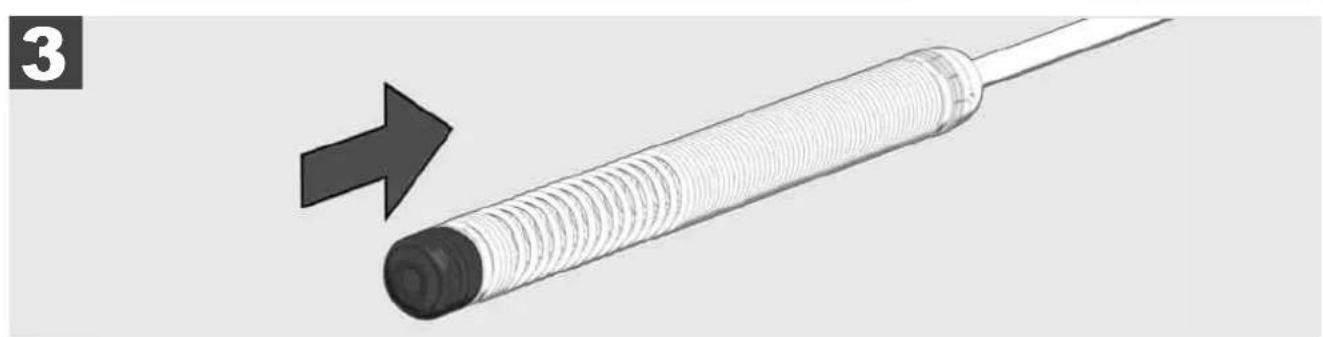

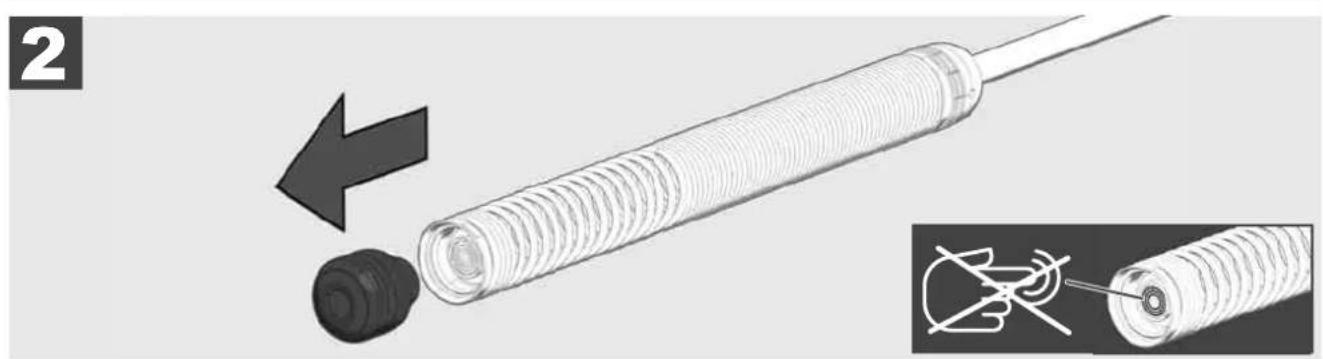

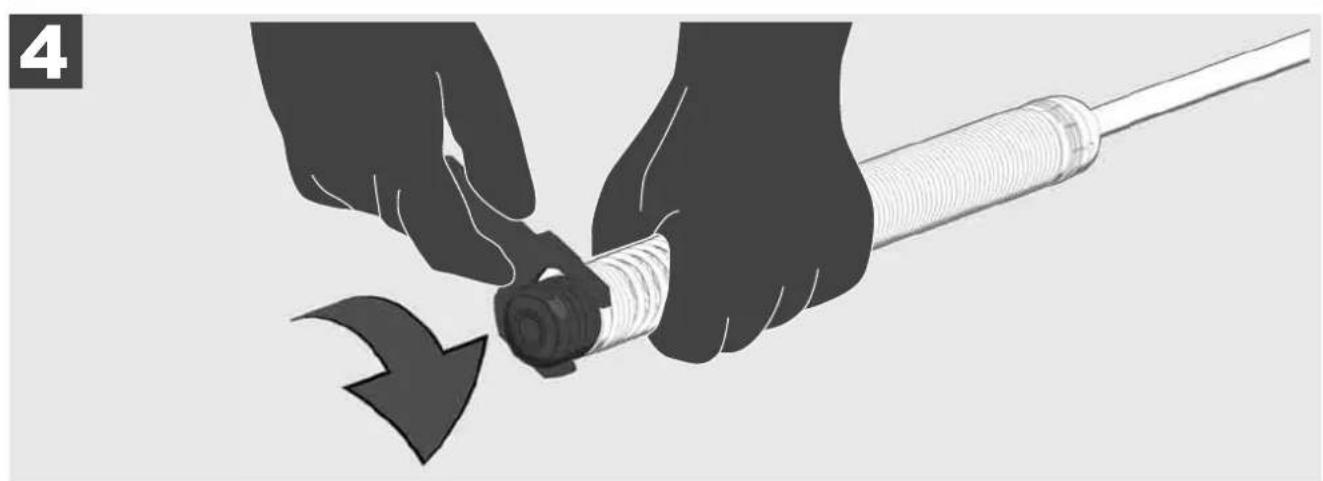

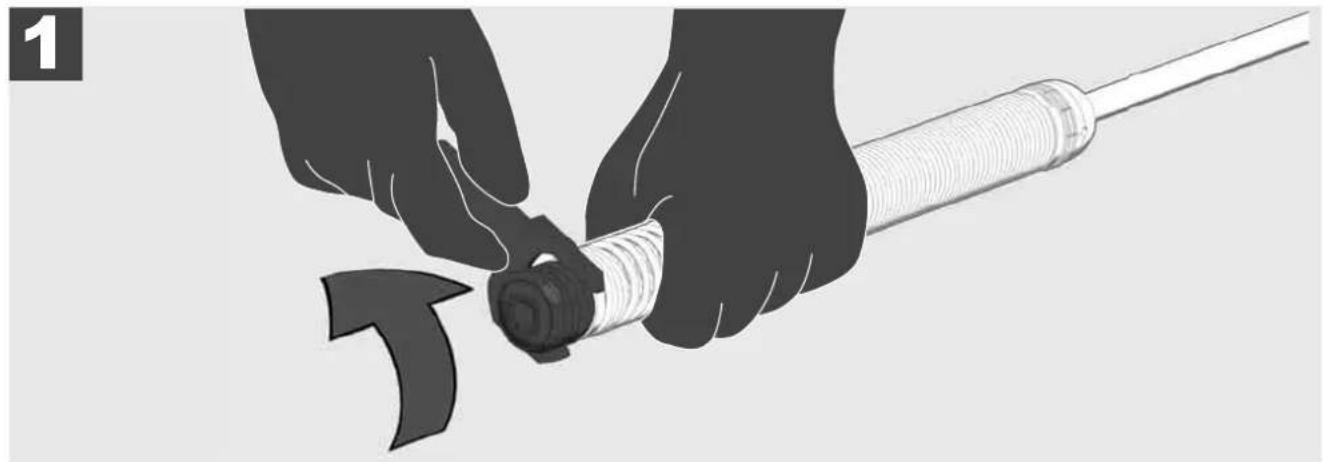

3.8 Kamerakopfbaugruppe 28

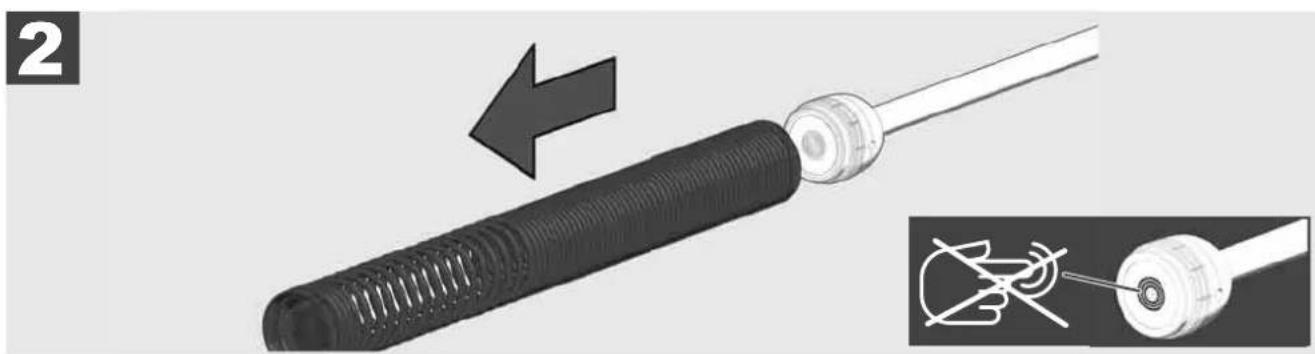

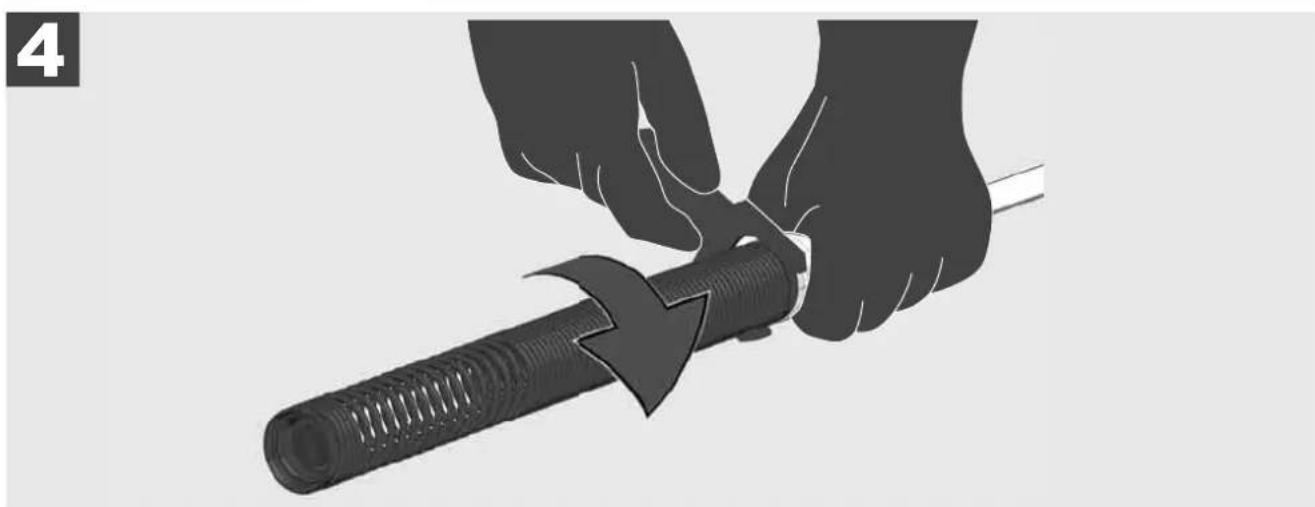

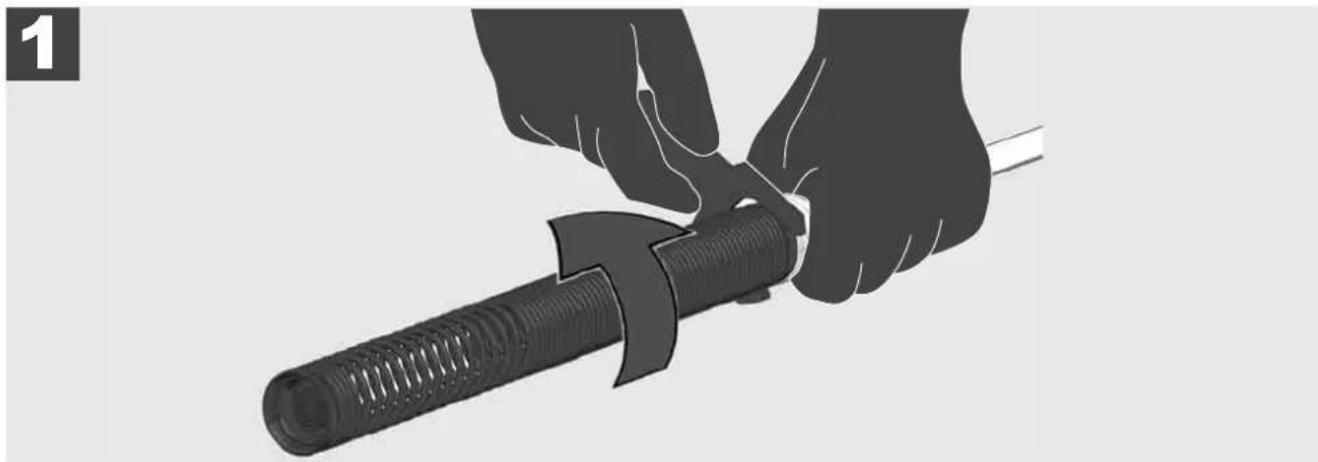

3.9 Federgruppe 29

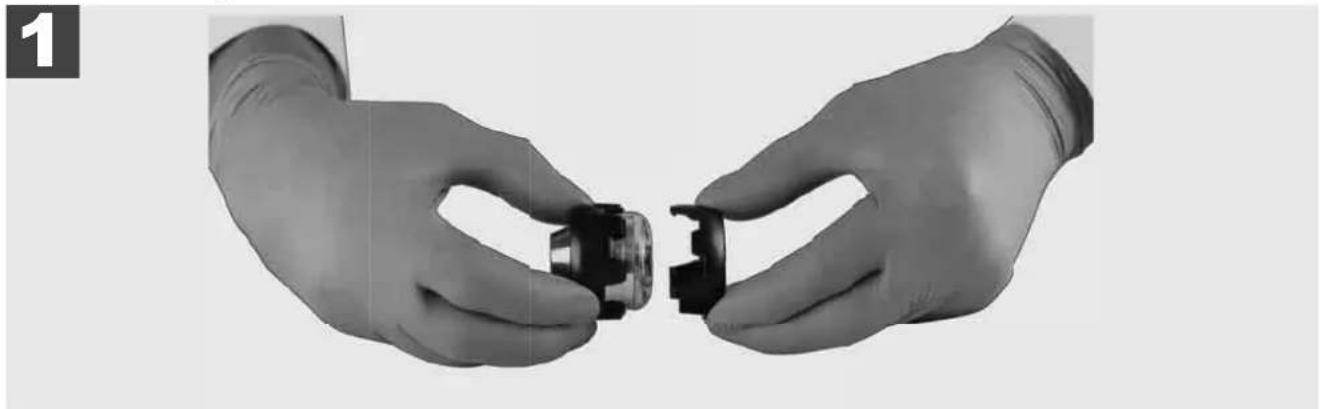

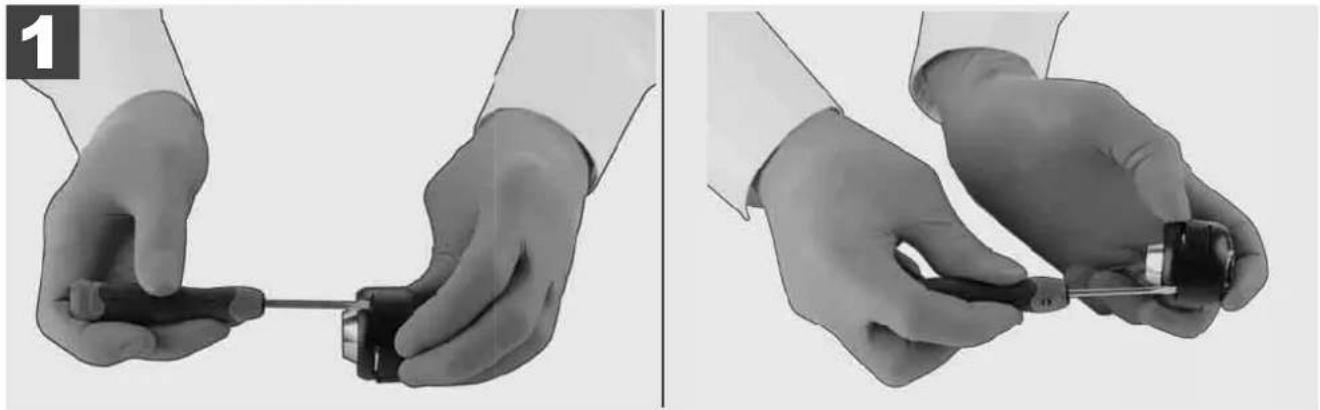

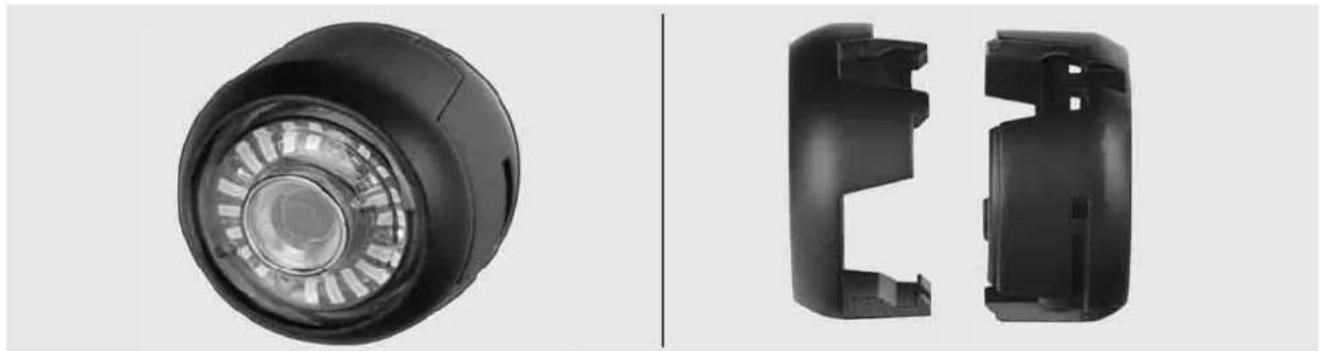

3.10 Kameraschutzabdeckung 30

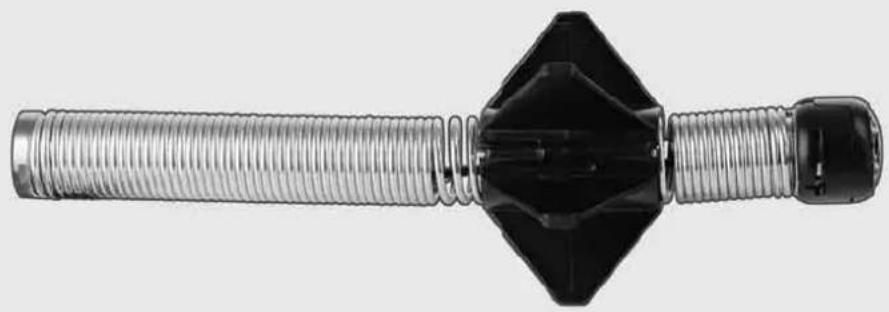

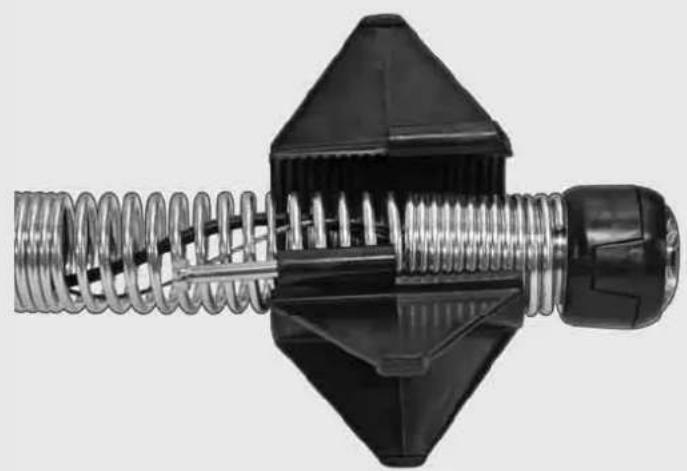

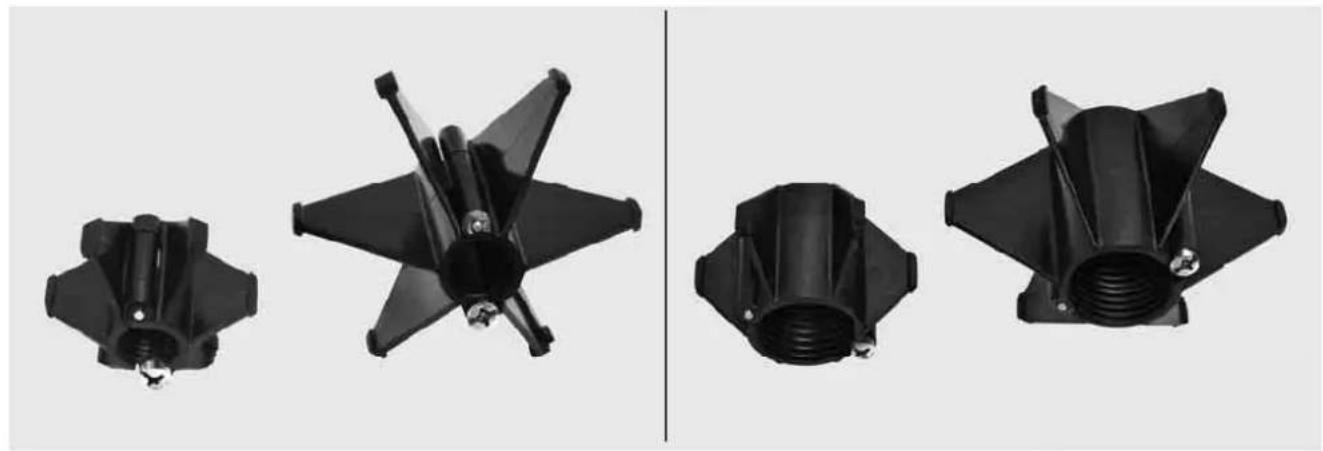

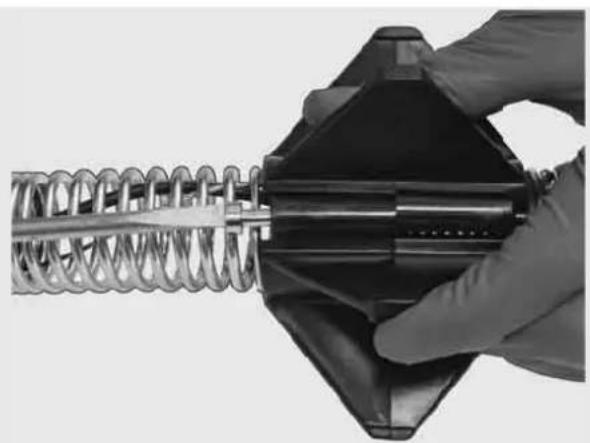

3.11 Kameraführungen 31
3.12 Service und Support 32

1.1 Besondere Sicherheitsvorschriften für Rohrinspektionssysteme

Bei Arbeiten in Rohren darauf auf achten, dass diese nicht unter Spannung stehen oder elektrisch aufgeladen sind. Die Rohre dürfen keine Flüssigkeit enthalten. Die Kamera und das Gerät dürfen nicht mit Flüssigkeit in Berührung kommt.

Die Kamera und das Kabel dürfen nicht in Berührung mit Öl, Gas oder anderen korrosionsfähigen Materialien kommt.

Um das Risiko von Explosion, elektrischem Schlag und Sachschaden zu reduzieren, immer vor allen Arbeiten den Arbeitsbereich überprüfen. Das Kabelarf nicht mit elektrischen Komponenten, Chemikalien oder beweglichen Teilen in Kontakt kommt.

Um das Risiko von Schäden am Gerät zu reduzieren, keine übermäßige Kraft anwenden und das Kabel nicht knicken. Die Inspektionskamera und das Kabel nicht in Bereichen einsetzen, wo sie mit atzenden oder üligen Substanzen in Berührung kommt konnen.

Das Kabel nicht zum Beseitigen von Verstopfungen oder Hindernissen verwenden. Dies ist kein Rohrreiniger!

Wenn das zu inspizierende Abflussrohr Chemikalien, Bakterien oder andere toxische Substanzen bzw.

Infektionsreger enthalten konnte, dann verwenden Sie unter den vom Hersteller empfohlenen

Schutzhandschuhen Latex- oder Gummihandschuhe sowie Schutzbrille, Geschitsschutz, Schutzkleidung und Atemschutzmaske. Rohrleitungen konnen Chemikalien, Bakterien oder andere Substanzen enthalten, die toxisch oder infektionserregend sein und Veratzungen oder andere schwere Verletzungen hervorrufen konnen.

Beachten Sie die Hygienevorschriften. Essen oder rauchen Sie nicht, während Sie mit dem Gerät arbeiten. Nach dem Umgang mit oder dem Gebrauch des Rohrinspektionssystems sind die Höhe und sonstige Körperteile, die mit dem Rohrinhalt in Berührung gekommen sind, immer mit warmem Wasser und Seite zu waschen. So vermeiden Sie Gesundheitsrisiken auf Grund von Kontakt mit toxischen oder infektionserregenden Stoffen.

Prufen Sie das Kabel vor dem Gebrauch auf Verschleibspuren und Beschädigungen. Ersetzen Sie ein verschlissenes oder beschädigtes Kabel vor dem Einsatz des Geräts.

VORSICHT! Beim Transport des Rohrinspektionssystems mithilfe der Tragevorrichtung auf dem Rücken ist Vorsicht geboten. Sie konnten das Gleichgewicht verlieren.

Verwenden Sie das Gerät stets bedacht und vorsichtig. Es ist unmöglich, alle Gefahrensituationen vorherzusehen. Verwenden Sie这点es Gerät nicht, wenn Sie die vorliegende Anleitung nicht verstehen oder sich mit der Arbeit überforderdert fühlen. Wenden Sie sich für weitere Informationen oder Schulungen an Milwaukee oder einen qualifi zierten Fachmann.

Etiketten und Typenscholder nicht entfernen. Diese Schilder enthalten wichtige Informationen. Wenn diese Hinweisschelder nicht mehr leserlich sind oder fehlen, wenden Sie sich an den MILWAUKEE-Kundendienst, um kostenlosen Ersatz zu erhalten.

Manche durch Schleif-, Säge- und Bohrmsachinen oder sonstige Bautätigkeiten verursachten Stäube konnen chemische Substanzen enthalten, die krebserregend sind, zu Geburtsschäden führen oder die Fortpflanzungsfähigkeit beeinträchtigen. Beispiele für diese Art von chemischen Substanzen sind:

• Blei aus Farben auf Bleibasis,
• kristallines Siliziumdioxid aus Ziegelsteinen, Zement oder anderen Mauerwerksprodukten sowie
• Arsen oder Chrom aus chemisch behandeltem Bauholz.

Das Expositionsrisiko hangt davon ab, wie oft Sie diese Art von Tätigkeit verrichten. Um das Expositionsrisiko so gering wie möglich zu halten, arbeiten Sie stets in gut belufteten Bereichen. Tragen Sie eine offiziell genehmigte Schutzausrüstung, wie zum Beispiel Staubmasken mit Mikropartikelfilter.

1.2 Weitere Sicherheits- und Arbeitschinweise

Den Akku nicht wechseln, wenn die Oberfläche des Werkzeugs Nass ist.

Verbrauchte Akkus nicht verbrennen oder in den Hausmull werfen. Milwaukee-Fachhändler bieten eine umweltgerechte Alt-Akku-Entsorgung an.

Akkus nicht zusammen mit Metallgegenständen aufbewahren (Kurzschlussgefahr).

Akkus des Systems M18 nur mit Ladegeräten des Systems M18 laden. Verwenden Sie keine Akkus aus anderen Systemen.

Unter extremer Belastung oder extremer Temperatur kann aus beschädigten Akkus Batterieflüssigkeit auslaufen. Bei Berührung mit Batterieflüssigkeit sofort mit Wasser und Seite abwaschen. Bei Augenkontakt sofort mindestens 10 Minuten gründlich spulen und unverzüglich einen Arzt aufsuchen.

Warning! Um die durch einen Kurzschluss verursachte Gefahr eines Brandes, von Verletzungen oder Produktbeschädigungen zu vermeiden, tauchen Sie das Gerät, den Akku oder das Ladegerät nicht in Flüssigkeiten ein und sorgen Sie damit, dass keine Flüssigkeiten eindringen können. Korrodierende oder leitfähige Flüssigkeiten, wie Salzwasser, bestimmte Chemikalien und Bleichmittel oder Produkte, die Bleichmittel enthalten, können einen Kurzschluss verursachen.

Dieses Gerätarf nicht von Personen bedient oder gereinigt werden, die über verminderte körperliche, sensorische oder geistige Fähigkeiten bzw. mangelnde Erfahrung oder Kennnisse verfügen, es sei dann, sie wurden von einer gesetzlich für ihre Sicherheit verantwortlichen Person im sicheren Umgang mit dem Gerät unterwiesen. Oben genannte Personen sind bei der Verwendung des Geräts zu beaufsichtigen. Dieses Gerät gehört nicht in die Höhe von Kindern. Bei Nichtverwendung ist es deshalb safer und außerhalb der Reichweite von Kindern zu verwahren.

1.3 Technische Daten

Max. Vergroßerung 4x 4x 4x 4x

Akkuspannung. 18 V

Gewicht nach EPTA-Prozedur 01/2014 (4.0 Ah / 12 Ah) 10,8 kg 12,4 kg 16,6 kg 20,46 kg 5,37 kg

Bluetooth-Frequenzband (Frequenzbander) 2402-2480 MHz

Hochfrequenzleistung 1,8 dBm

Bluetooth-Version 4.0 BT-Signalmodus

Empfohlene Umgebungstemperatur beim Arbeitsen -18 +50 °C

Empfohlene Akkutypen M18B...M18HB...

Empfohlene Ladegerate M12-18C, M12-18AC, M12-18FC, M1418C6

1.4 Bestimmungsgemäß Verwendung

Das Rohrinspektionssystem dient zur Sichtung und Inspektion von Rohrleitungen. Das System besteht aus drei Modulen:

- Rohrinspektionstrommel M18 SIC30HDR, M18 SIC36HDR, M18 SIC60SCHDR, M18 SIC60HDR

Die Rohrinspektionstrommel dient zum Auf- und Abwickeln und zur Steuerung des Schiebekabels. Die Trommel sind in den folgenden Größen erhältlich: M18 SIC30HDR, M18 SIC36HDR, M18 SIC60SCHDR für Rohre mit einem Durchmesser von 50 mm bis 150 mm und das größere Modell M18 SIC60HDR für Rohre mit einem Durchmesser von 75 mm

bis 250~mm

Alle Trommeln beinhalten ein Schiebekabel mit Federbaugruppe, auf der der selbstnivellierende Kamerakopf montiert ist. Der drahtlose Monitor M18 SIM und das Smart Hub M18 SISH konnen mit allen Trommeln verwendet werden.

Alle Trommeln können sowohl senkrecht als auch waagrecht eingesetzt werden. Auf der Rückseite von M18 SIC36HDR kann eine Tragevorrichtung befestigt werden, um das Gerät auf dem Rücken zu tragem.

- Smart Hub M18 SISH

Das Smart Hub M18 SISH dient zur Steuerung des Rohrinspektionssystems.

Der drahtlose Monitor M18 SIM oder das Tablet, auf dem die Milwaukee® Rohrinspektions-App installiert ist, verbindet sich mit dem Smart Hub M18 SISH, um die Videoaufnahmen und Bilder zu empfangen. Sowohl Videos als auch Bilder werden auf dem internen Laufwerk des Smart Hubs M18 SISH gespeichert.

- Drahtloser Monitor M18 SIM (nicht im Lieferumfang enthalten; kann separat erworben werden)

Der drahtlose Monitor M18 SIM erhögt das Ansehen der vom Kamerakopf aufgenommenen Videos, das Aufzeichnen von Videos und Fotos sowie die Wiedergabe von Video- und Bilddateien. Wahrend der Videoaufnahme konnen über das interne Mikrofon gesprochene Kommentare aufgezeichnet werden. Über die Funktion „Kennzeichnungen" konnen auch Kommentartexte hinzugefügt werden. Die Kommentartexte werden im aufgezeichneten Video eingeblettet und erscheinen zusammen mit Datum, Uhrzeit und abgewickelter Kabellänge auf den Fotos.

Dieses Gerätarf nur wie angegeben bestimmungsgemäß verwendet werden.

1.5 Funkfrequenzanforderungen in Bezug auf europäische Installationen

Hinweis: Dieses Gerät wurde getestet und hält die Grenzwerte eines Empfängers der Kategorie 3 gemäß EN 300 440 V2.1.1 ein.

These Grenzwerte sollen einen angemessenen Schutz vor funktechnischen Störungen in Wohngebäuden sicherstellen.

Dieses Gerät reagiert auf andere Geräte, die Funkwellen im Frequenzbereich von 2402 bis 2480 MHz aushenden. Dadurch kann es zu Störungen bei der Verwendung der Fernsteuerung kommt. Es kann nicht

ausgeschlossen werden, dass sich unter bestimmten Umständen Störungen manifestieren. Um festzustellen, ob diesen Gerät durch die Funksignale anderer Geräte gestört wird, schalten Sie die anderen Geräte kurzfristig aus, um zu prufen, ob die Störungen dann verschwinden. Folgende Maßnahmen können themselves, die Störungen zu beheben:

Die Störquelle ausschalten.
- Den Abstand zur Störquelle erhöhen.
- Einen Fachhändler oder qualifi zierten Funktechniker zu Rateziehen.

1.6 EG-Konformitätserklarung

Hiermit erklart Techtronic Industries GmbH, dass der Funkanlageotyp M18SISH der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://services.milwaukeeetool.eu

1.7 ONE-KEYTM

Um mehr über die ONE-KEY Funktionalität these Geräts zuethoden, lesen Sie die beiliegende Schnellstartanleitung oder besuchen Sie uns im Internet unter www.milwaukeetool.com/one-key. Sie konnen die ONE-KEY App über den App Store oder Google Play auf Ihr Smartphone herunterlagen.

Kommen es zu elektrostatischen Entladungen, wird die Bluetooth-Verbindung unterbrochen. Stellen Sie in this term Fall die Verbindung manuell wieder her.

Das Gerät entspricht den Mindestanforderungen gemäß EN 55014-2:2015 / EN 301489-1 V2.2.3 / EN 301489-17 V3.1.1.

ONE-KEYTM Anzeige

Blaes Leuchten: Funkverbindung ist aktiv und kann über die ONE-KEY™ App eingestellt werden.

Blaes Blinken: Gerat kommuniziert mit der ONE-KEY™ App.

Rotes Blinken: Gerät wurde aus Sicherheitsgründen gespeit und kann vom Bediener über die ONE-KEY™ App entspriert werden.

1.8 Akkus

Längere Zeit nicht benutzte Akkus vor Gebrauch nachladen.

Eine Temperatur über 50^ vermindert die Leistung des Akkus. Längere Erwärung durch Sonne oder Heizung vermeiden.

Die Anschlusskontakte an Ladegerät und Akku sauber halten.

Für eine optimale Lebensdauer muss der Akku nach dem Gebrauch voll geladen werden.

Für eine möglichste langsbesdauer sollte der Akku nach dem Aufladen aus dem Ladegerat entfernt werden.

Bei Lagerung des Akkus von mehr als 30 Tagen:

Akku bei einer Temperatur von unter 27^ und trocken lagern.

Akku bei einem Ladezustand von ca. 30% -50% lagern.

Akku alle 6 Monate erneut aufl aden.

1.9 Transport von Lithium-Ionen-Akkus

Lithium-lonen-Akkus fallen unter die gesetzlichen Bestimmungen zum Gefahrgutransport.

Der Transport dieser Akkus muss unter Einhaltung der lokalen, nationalen und internationale Vorschriften und Bestimmungen erfolgen.

• Verbraucher dürfen diese Akkus ohne Weiteres auf der Straße transportieren.
• Der fremdwirksam Transport von Lithium-lonen-Akkus durch Speditionsunternehmen unterliegt den Bestimmungen des Gefahrungstransports. Die Versandverbereitungen und der Transport dürfen ausschließlich von entsprechend geschulten Personen durchgeführt werden. Der gesamte Prozess muss fachmännisch begleitet werden.
  Folgende Punkte sind beim Transport von Akkus zu beachten:
• Stellen Sie sichere, dass die Kontakte geschlossen und isoliert sind, um Kurzschluss zu vermeiden.
• Achten Sie darauf, dass der Akku innerhalb der Verpackung nicht verrutschen kann.
• Beschädigte oder auslaufende Akkus)dürfen nicht transportiert werden.
  Wenden Sie sich für weitere Hinweise an Ihr Speditionsunternehmen.

1.10 Wartung

Nur Milwaukee Zubehor und Milwaukee Ersatzteile verwenden. Bauteile, deren Austausch nicht beschrieben wurde, bei einer Milwaukee Kundendienstelle auswechseln halten (Broschüre Garantie/Kundendienstadtressen beachten).

Bei Bedarf kann eine Explosionszeichung des Gerätes unter Angabe des Gerätypes und der sechsstelligen Nummer auf dem Leistungsschild bei ihrer Kundendienstelle oder direkt bei Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany angefordert werden.

1.11 Symbole

ACHTUNG!WARNUNG!GEFAHR!

Vor allen Arbeitsen am Gerät den Akku Herausnahmen.

Bitte lesen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch.

Schutzhandschuhe tragen!

Beim Arbeitsen mit dem Gerät stets Schutzbrille/TRagen.

Altbatterien, Elektro- und Elektronik-Altgeräte)dürfen nicht zusammen mit dem Hausmüll entsorgt werden. Altbatterien, Elektro- und Elektronik-Altgeräte sind getrennt zu}sammeln und zu entsorgen.

Entfernen Sie Altbatterien, Altakkumulatorn und Leuchtmittel vor dem Entsorgen aus den Geräten.

Erkundigen Sie sich bei den örtlichen Behörden oder bei Ihrem Fachhändler nach Recyclinghofen und Sammelstellen. Je nach den örtlichen Bestimmungen konnen Einzelhändler verpflichtet sein, Altbatterien, Elektro- und Elektronik-

Altgeräte kostenlos zurückzunehmen.

Tragen Sie durch Wiederverwendung und Recycling ihrer Altbatterien, Elektro- und Elektronik-Altgeräte dazu bei, den Bedarf an Rohmaterialien zu verringn.

Altbatterien (vor allem Lithium-lonen-Batterien), Elektro- und Elektronik-Altgeräte enthalten wertvolle, wiederverwertbare Materialien, die bei nicht umweltgerechter Entsorgung negative Auswirkungen auf die Umwelt und ihre Gesundheit haben können.

Löschen Sie vor der Entsorgung möglicherweise auf Ihrm Altgerät vorhandene personenbezogene Daten.

V Spannung

Gleichstrom

Europäisches Konformitätszeichen

Britisches Konformitätszeichen

Ukrainisches Konformitätszeichen

Euroasiatisches Konformitätszeichen

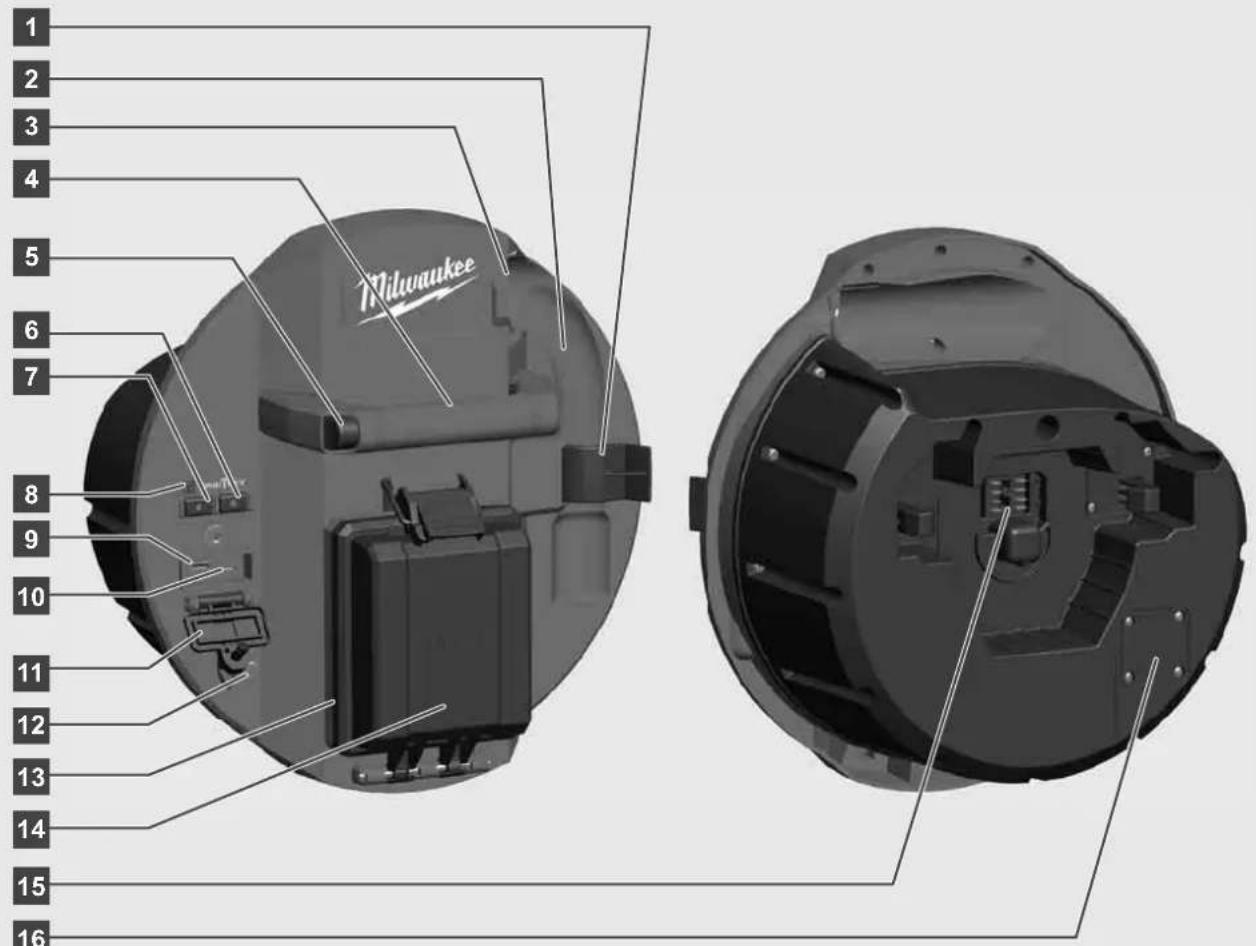

2.1 Übersicht Smart Hub M18 SISH

1 Federsicherungslip - Zur Sicherung von Feder und Kamera während des Transports.
2 Federaufnahme - Halt Feder und Kamera während Transport und Aufbewährung an Ort und Stelle.
3 Kabelführung - Vor dem Einrasten des Smart Hubs, die Feder und das Schiebekabel durch die Führung fadeln.
4 Griff
5 Entsperrtaste - These Taste drucken, um das Smart Hub von der Rohrinspektionstrommel zu lose.
6 Hauptschalter - Einmal kurz drücken, um das Geräinzuschalten; gedrückt halten, um das Gerätzauszuschalten.
7 Taste Kabellänge zurücksetzen - Setzt die Länge des abgewickelten Kabels auf Null.
8 ONE-KEY-LED-Anzeige
9 USB-A-Port - Für das direkte Speichern von Videos und Fotos sowie für Firmware-Updates.
10 USB-C-Port - Optionaler Versorgungs- und Datenanschluss zur Verbindung des drahtlosen Monitors M18 SIM mit dem Smart Hub.
11 USB-Anschlussabdeckung – Wasserdichte Abdeckung, die die USB-Anschlüsse vor Staub und Feuchigkeit schützt.
12 Erdungsstab - Zur Erdung des Smart Hubs beim Verfolgen des Schiebekabels.
13 Akkuabdeckung - Wasserdichte Abdeckung, die den Akku vor Staub und Feuchtigkeit schützt.
14 Akkufach - Für M18TM Akku
15 Anschluss für die Verbindung von Smart Hub und Rohrinspektionstrommel.
16 Kamera-Testanschluss - Zur Fehlerbehebung bei Problemen mit dem Kamerakopf

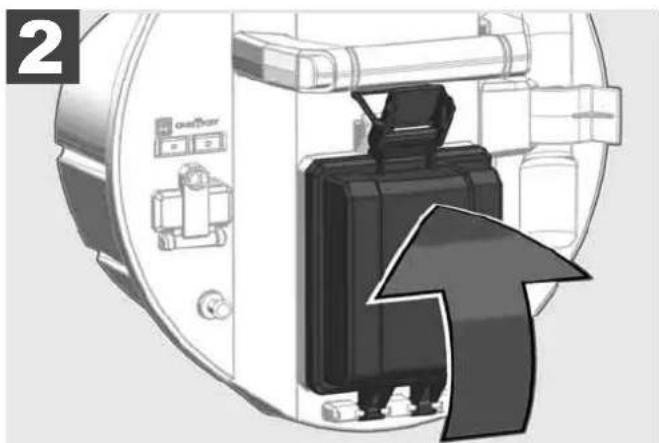

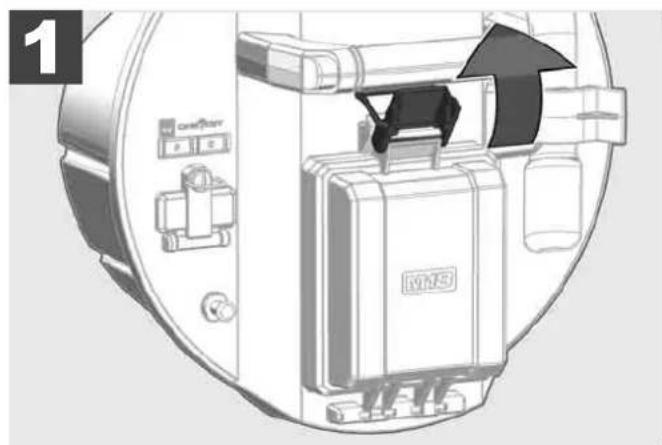

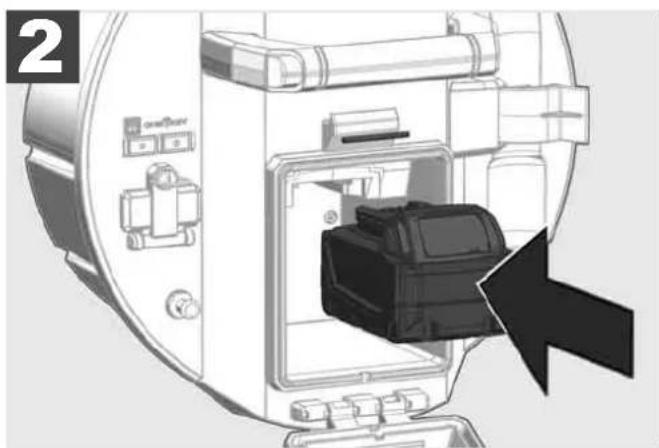

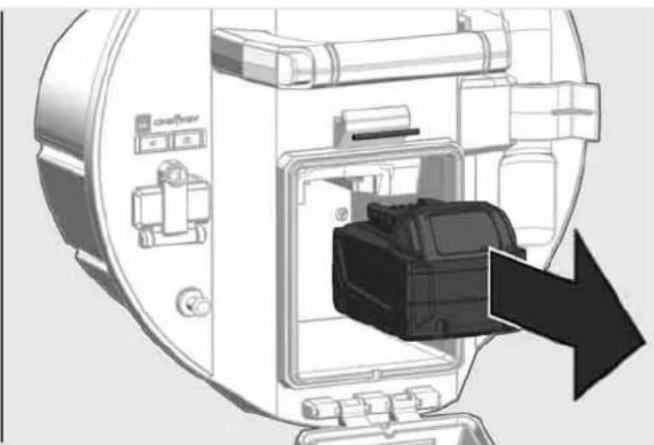

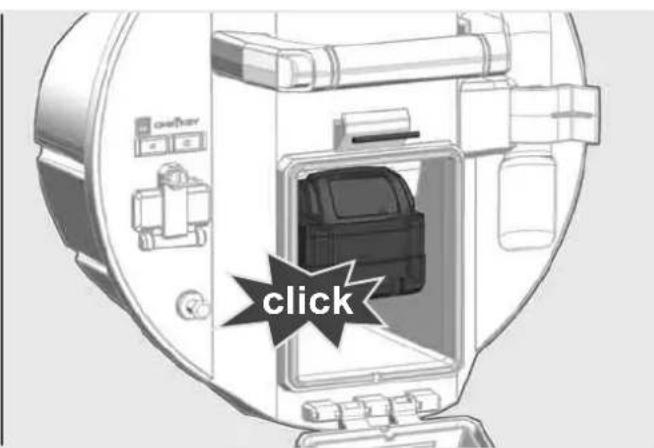

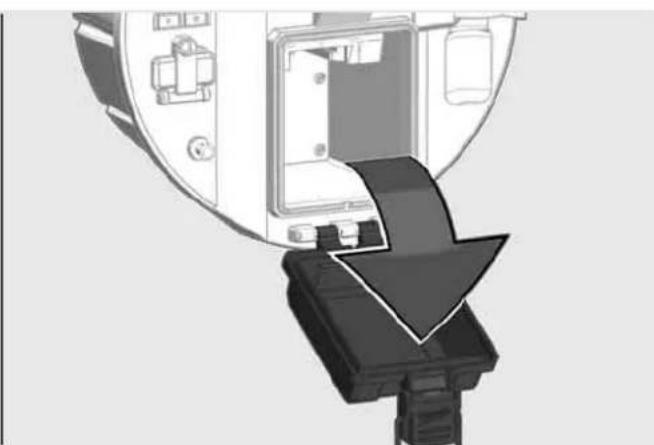

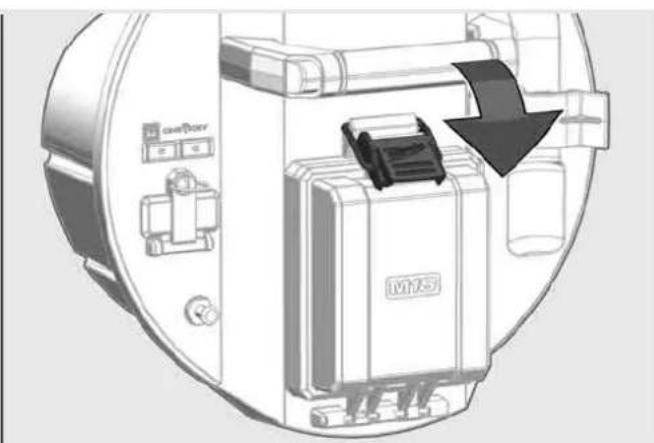

2.2 Akku einsetzen und entnehmen

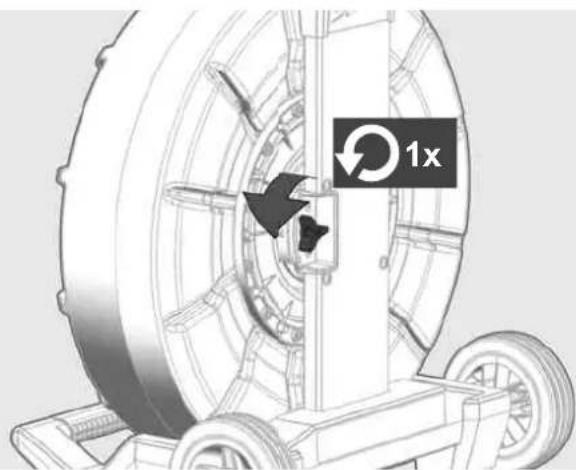

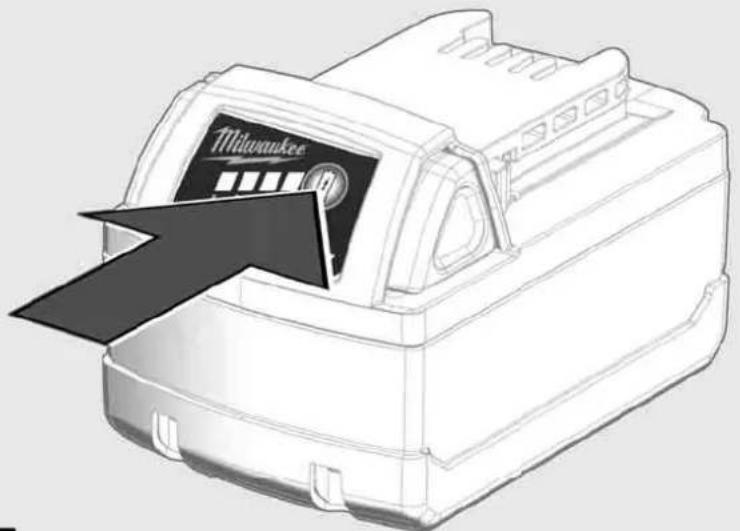

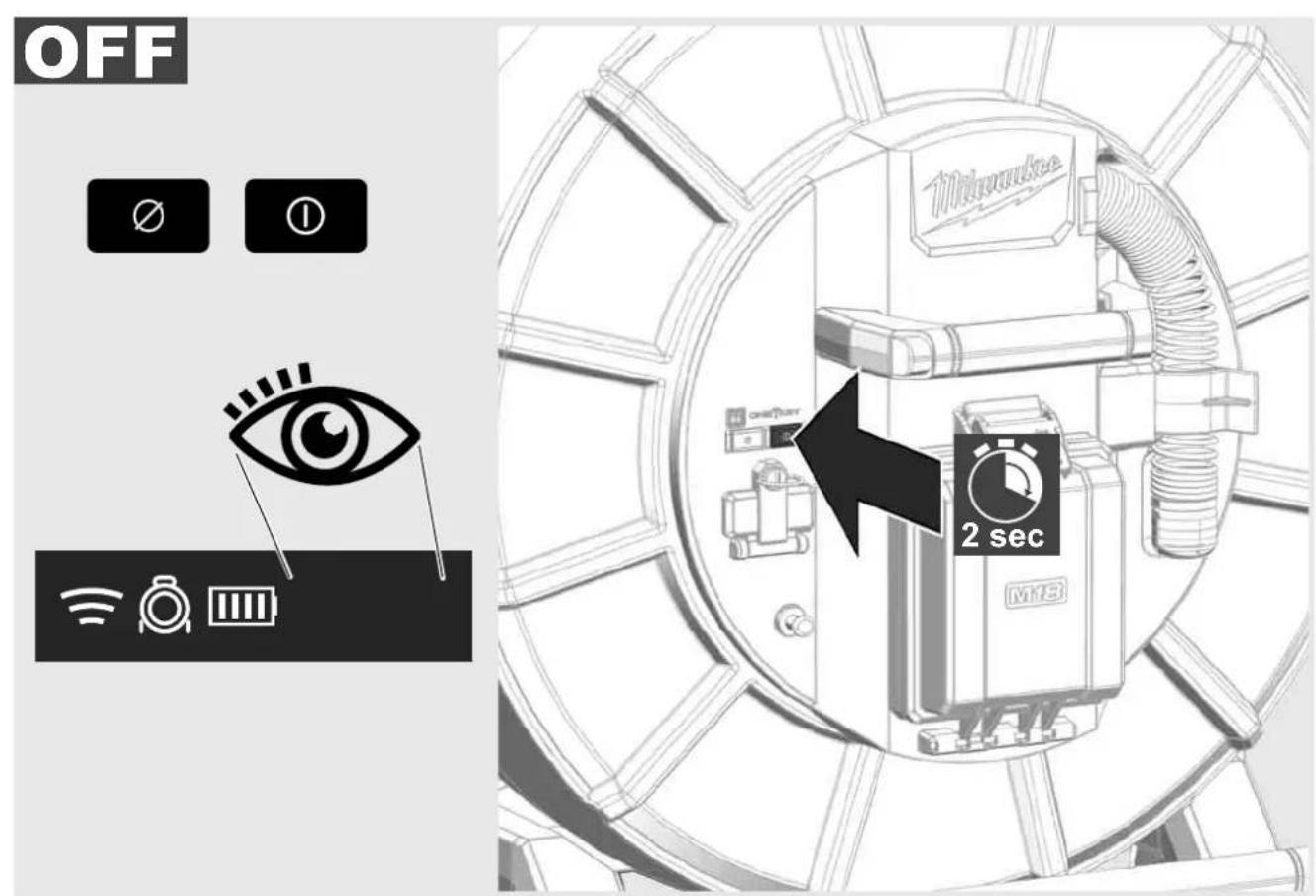

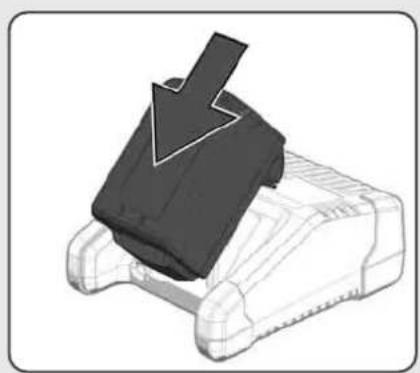

2.3 Akkuladezustand überprüfen

1

2

3

4

1

2

3

4

2.7 Monitor anschließen

Um die Einstellungen des ROHRINSPEKTIONSSYSTEMS zu ändern, dessen Funktionen zu steuern und die mit der Kamera aufgenommen Bilder und Videos anzuzeigen, wird ein externes Anzeigegerät besteht.

Das externe Anzeigegerät ist nicht im Lieferumfang des ROHRINSPEKTIONSSYSTEMS enthalten und muss separat gekauft werden.

Folgende Optionen stehen zur Verfügung:

• MILWAUKEE DRAFTLOSER MONITOR M18 SIM

• Tablet oder Smartphone mit der MILWAUKEE ROHRINSPEKTIONS-APP

Der DRAFTLose Monitor wird per WLAN oder USB-C-Port an das ROHRINSPEKTIONSSYSTEM angeschlssen und ist sofort einsatzbereit. Bei Verwendung eines Tablets oder Smartphones zuerst die MILWAUKEE ROHRINSPEKTIONS-APP auf dem betreffenden Gerät installmenten.

ERSTMALIGER GEBRAUCH MIT DRAHTCLOSEM MONITOR M18 SIM:

1. Das SMART HUB und den DRAFTLOSEN MONITOR einschalten.
2. Der DRAFTLOSE MONITOR verbindet sich innerhalb von 25 Sekunden automatisch mit dem SMART HUB.

*Für eine Kabelverbindung den Monitor über das USB-C-Kabel an den Smart Hub anschließen.

ERSTMALIGER GEBRAUCH MIT SMARTPHONE ODER TABLET:

1. Die MILWAUKEE ROHRINSPEKTIONS-APP herunterlagen und installmenten.
2. Das SMART HUB und das Anzeigegerät einschalten.
3. Die Option Einstellungen > WLAN anwahlen.
4. Die Option MTCAM_[LAST 9 DIGITS OF HUB SERIAL #] anwahlen.
5. Password eingeben: 29702000
6. Die MILWAUKEE ROHRINSPEKTIONS-APP starten.

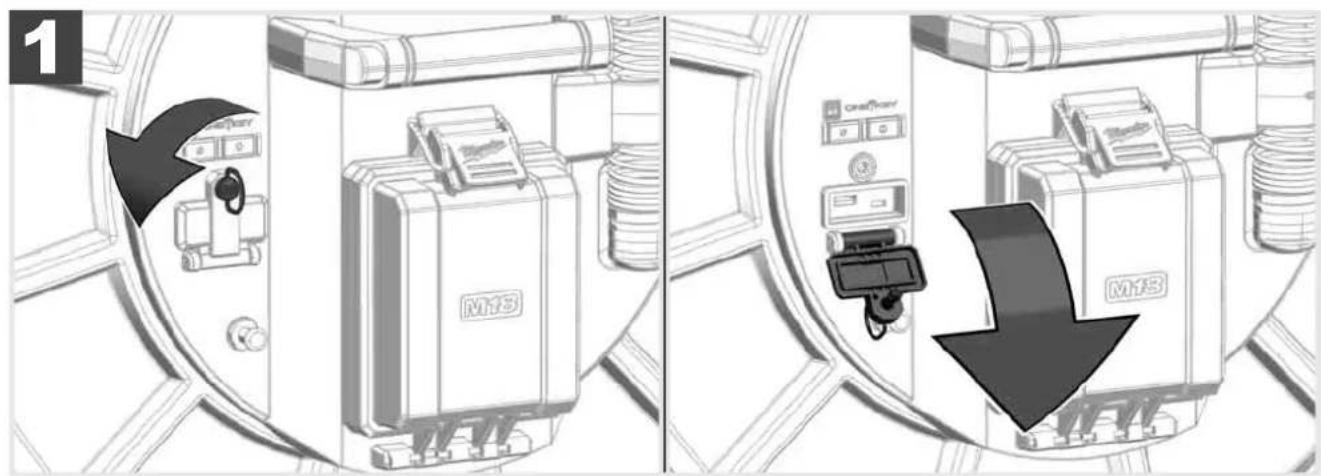

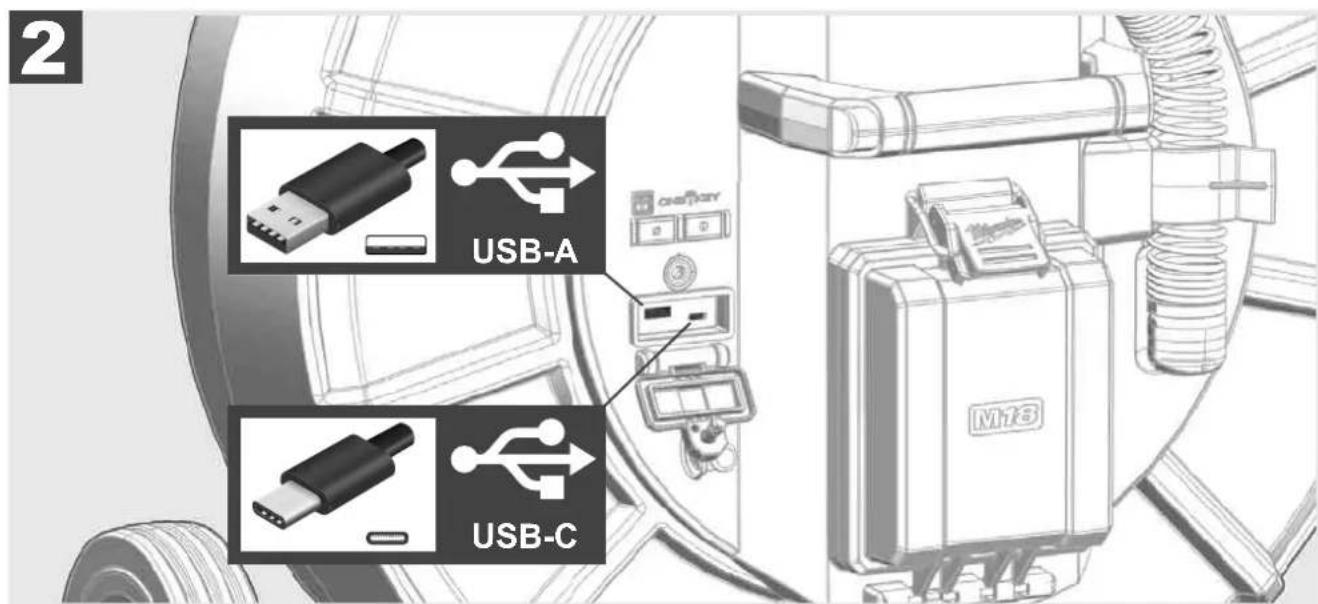

2.8 USB-Ports

USB-A

• Port für den normalen Gebrauch. Gestattet die direkte Aufzeichnung von Video- und Bilddateien bzw. deren Übertragung vom internen Smart Hub-Laufwerk.
• Ermöglicht die Durchführung von Firmware-Updates auf dem Smart Hub.

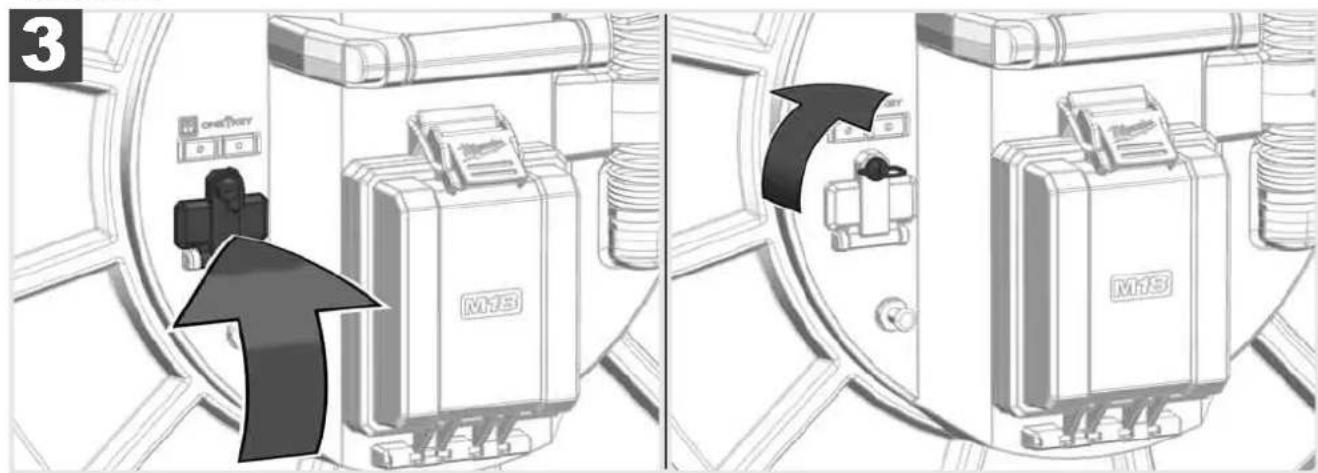

USB-C

• Ermoglicht die Verbindung zwischen drahtlosem Monitor M18 SIM und Smart Hub ohne WLAN-Verbindung. Stromversorgung des Smart Hubs über den drahtlosen Monitor M18 SIM oder umgekehrt, wenn der Akku nicht geladen ist.

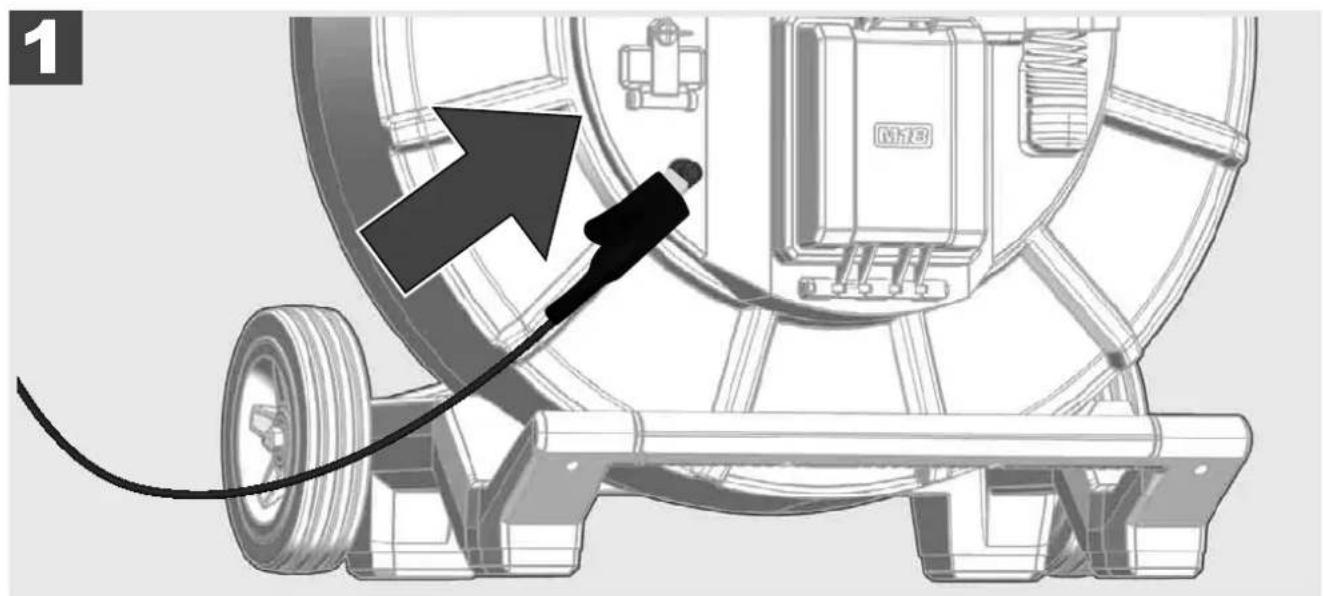

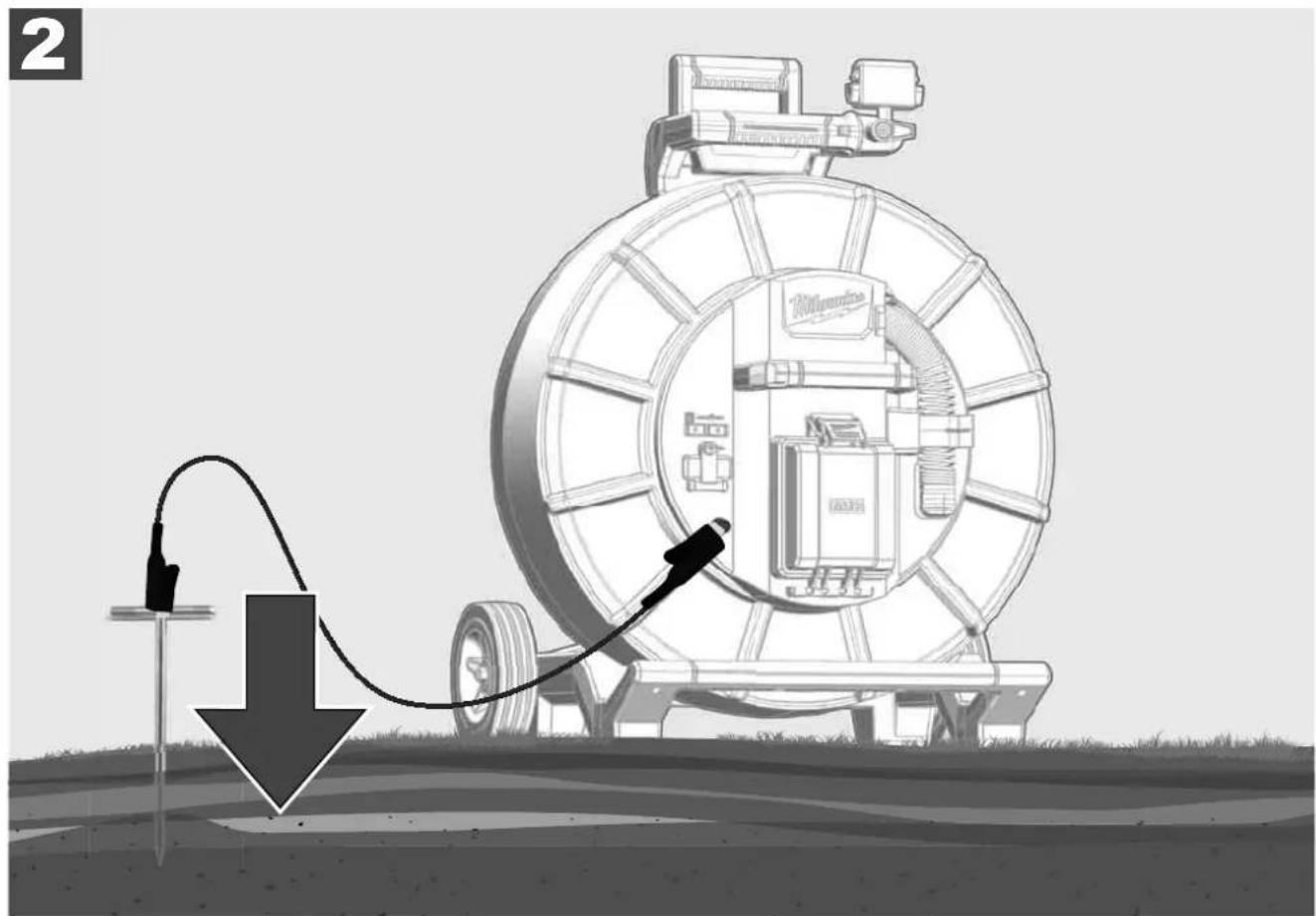

2.9 Erdungsstab

Der Erdungsstab muss immer dann verwendet werden, wenn das Schiebekabel über die Funktion KABELVERFolgUNG verfolgt wird. Das Smart Hub muss geerdet werden, damit die Stromschleife geschlossen ist und ein gute Ortungssignal gesendet wird. Das mitgelieferte Erdungskabel damit Erdungsstab zur Erdung des Smart Hubs verwenden.

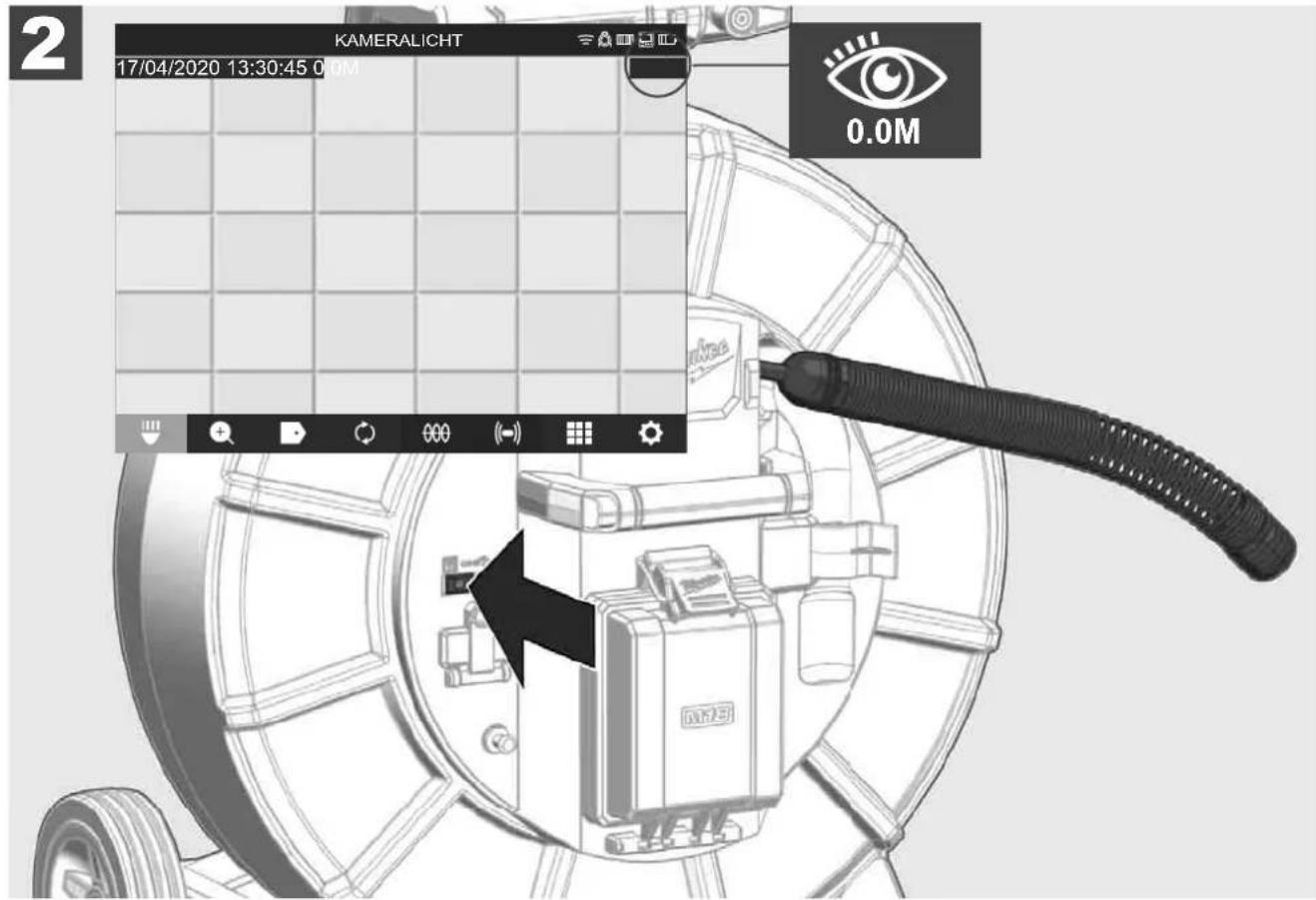

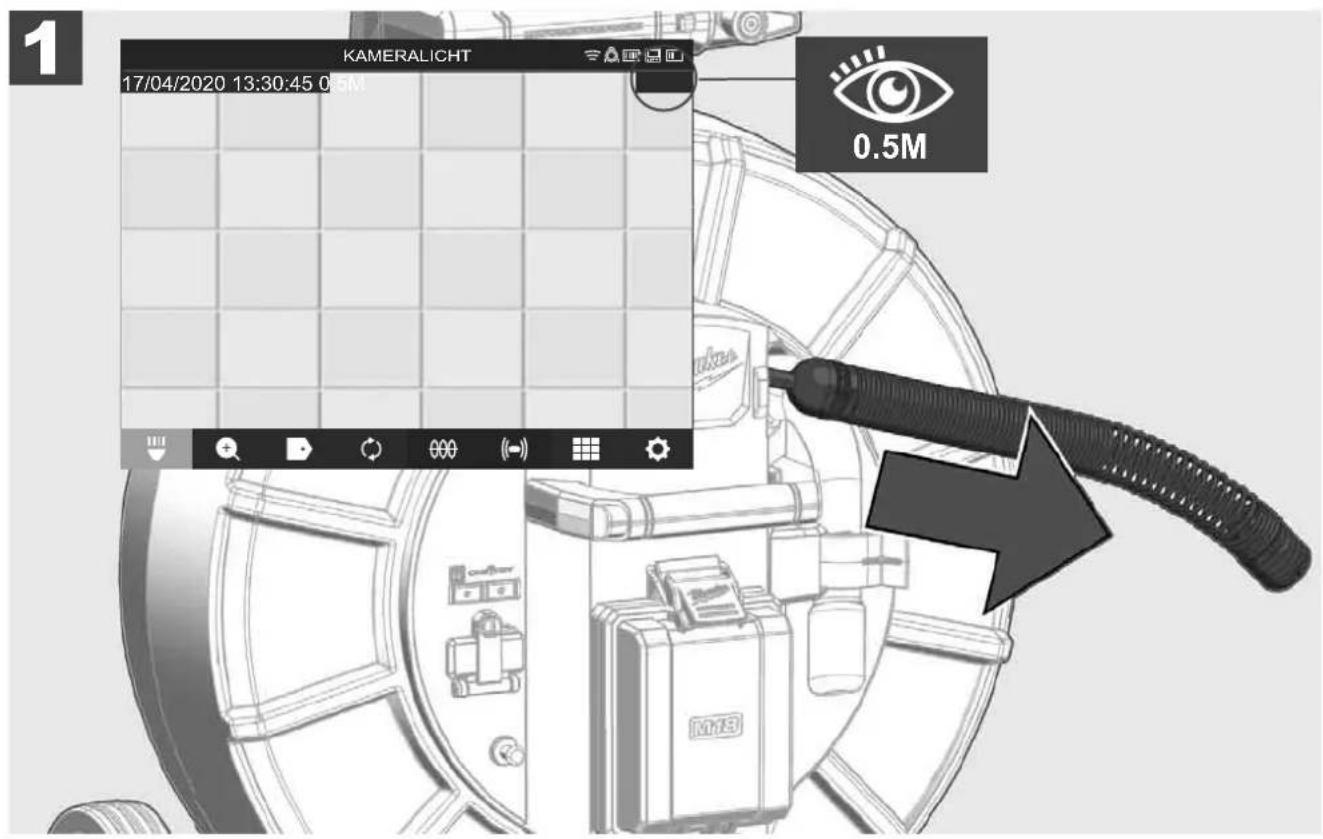

2.10 Längenzahler zusücksetzen

Beim Abwickeln der ROHRINSPEKTIONSTROMMEL wird die Länge des abgewickelten Kabels auf der Statusleiste des drahtlosen Monitors M18 SIM angezeigt.

Um die Anzeige zurückzusetzen, die Taste drucken.

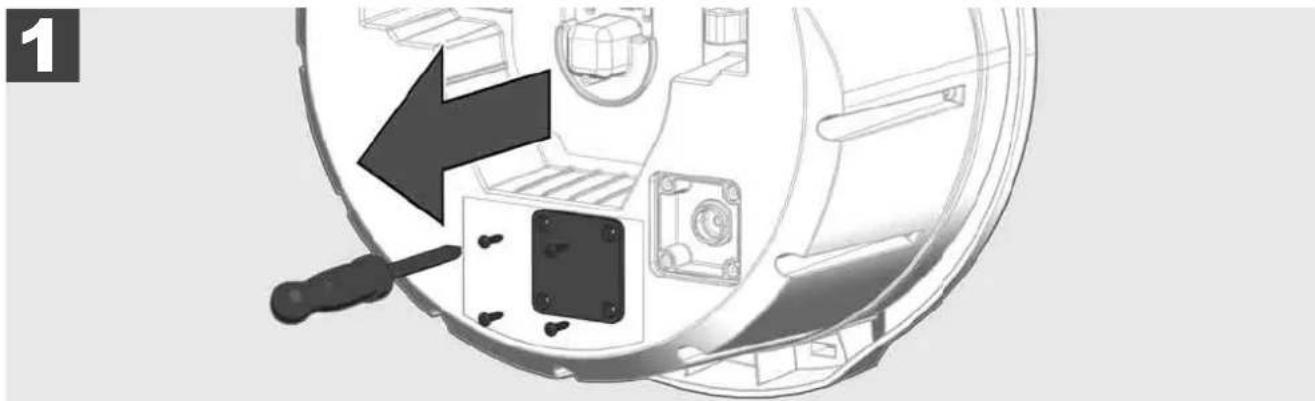

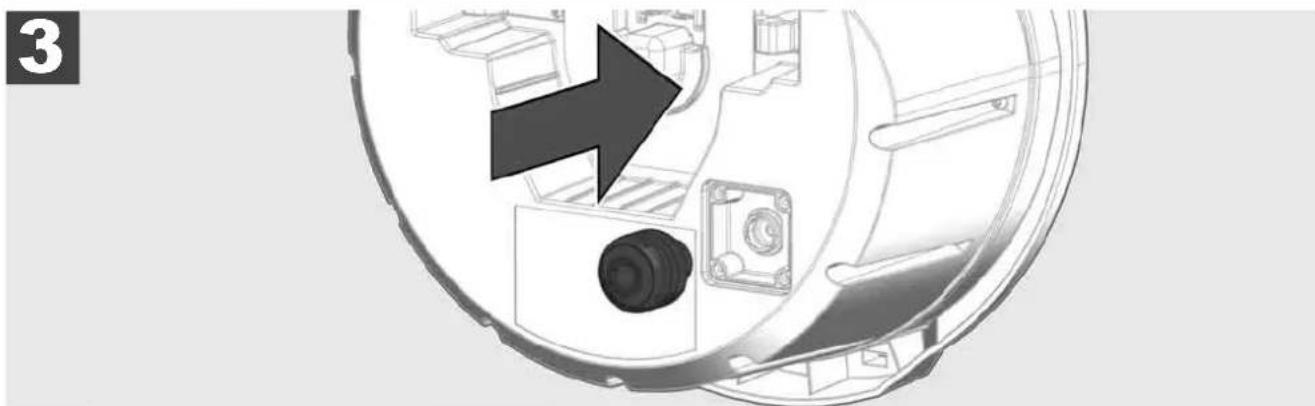

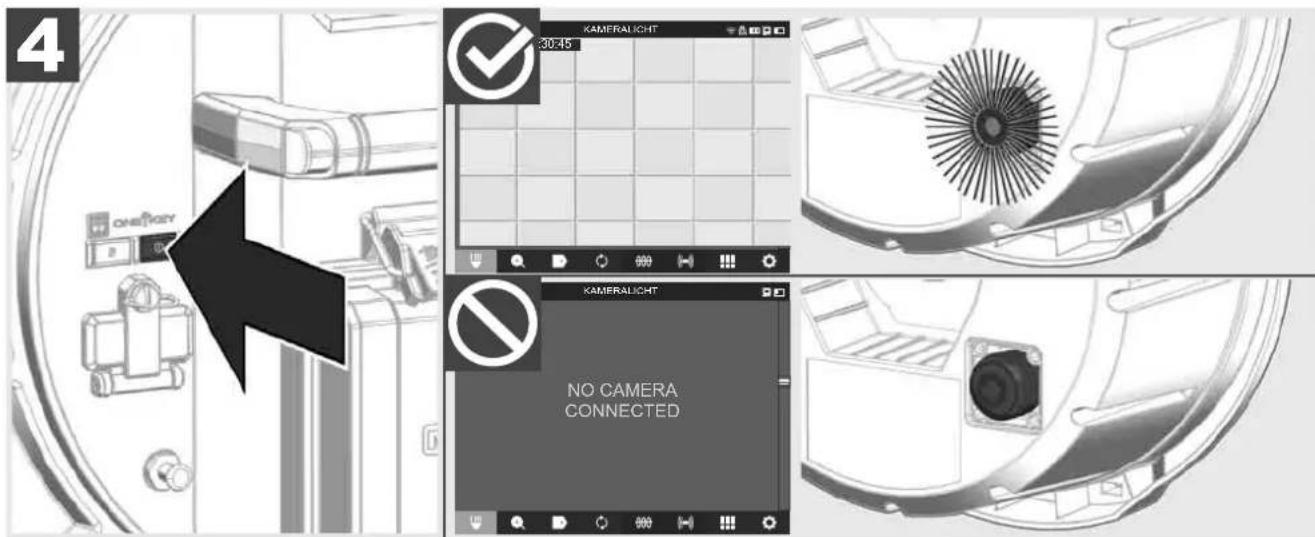

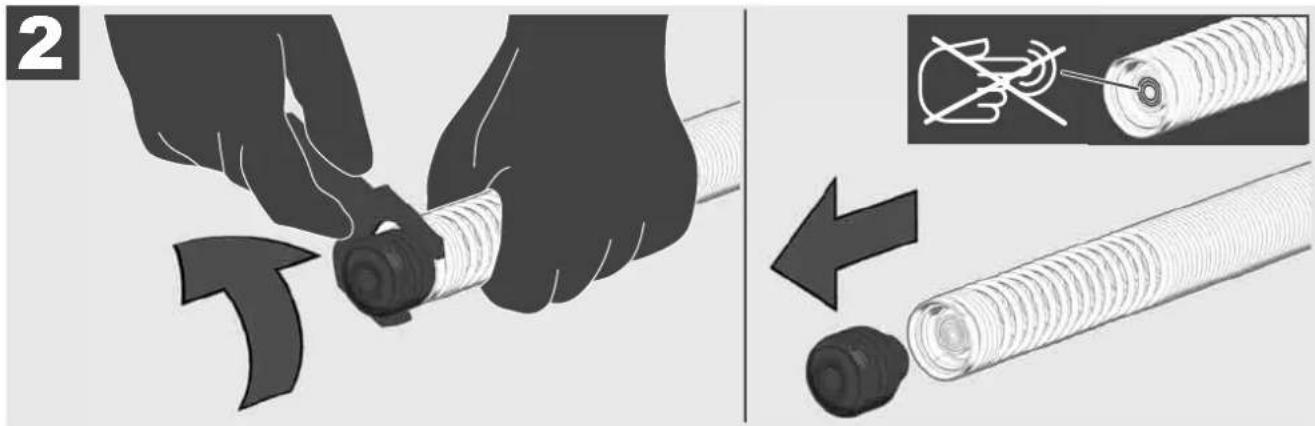

2.11 Kamera-Testanschluss

Sollte es Probleme mit dem Kamerakopf geben, kann die Kamera über den Testanschluss überprüft werden.

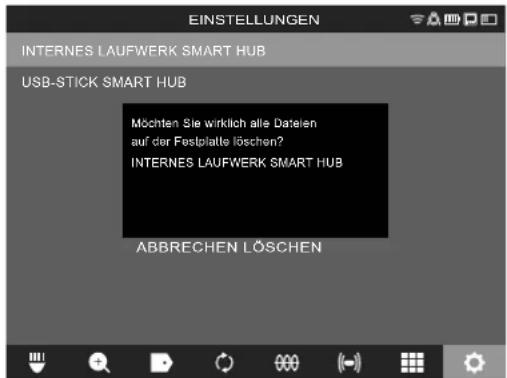

2.12 Internes Laufwerk und USB-Stick formatieren

Mit dieser Funktion konnen Sie das interne 500-GB-Laufwerk des Smart Hubs oder den USB-Stick formatieren. USB-Sticks müssen im FAT32-Format formatiert werden.

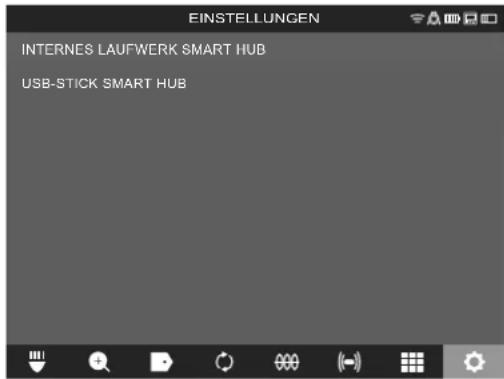

1. Wahlen Sie EINSTELLUNGEN SPEICHER FORMATIEREN
2. Den Speicher auswahlen.

1. Die Meldung auf dem Bildschirm bestätigten.

Das gewählt Laufwerk wird formatiert und das System kehrt zum Menu EINSTELLUNGEN zurück.

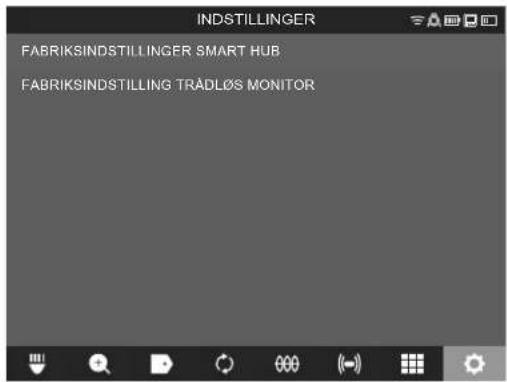

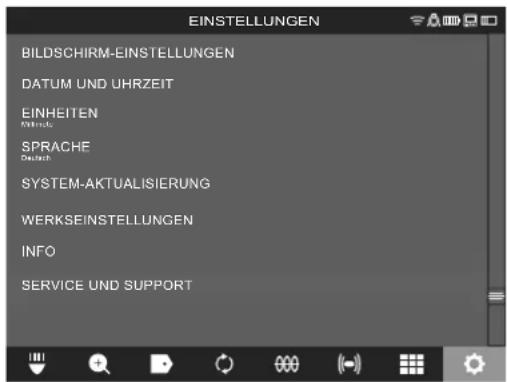

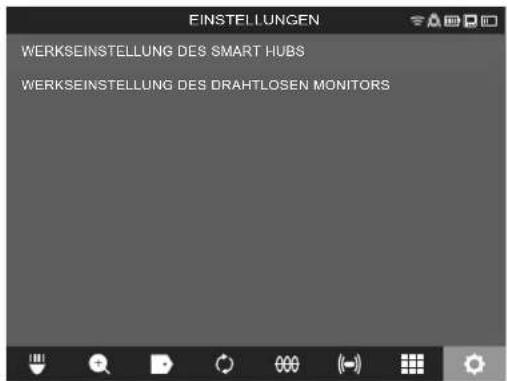

2.13 Werkseinstellungen

Die Anzahl der Funktion Werkseinstellungen setzt das Smart Hub M18 SISH auf die im Werk eingestellt den Werte zusammen.

Folgende Einstellungen des Smart Hubs M18 SISH werden zurückgesetzt:

• KENNZEICHNUNGEN werden gelöscht.
  -VIDEO- und BILD-Einstellungen werden auf 1080 P zurückgesetzt.
• Der FIRMENNAME wird gelöscht.
• Die SONDENFREQUENCY wird auf die Werkseinstellung zurückgesetzt.
• Die KABELVERFolgUNG wird auf die Werkseinstellung zurückgesetzt.
• Die BILDSCHIRM-EINSTELLUNGEN werden auf die Werkseinstellung zurückgesetzt: Farbston, Helligkeit, Kontrast, Sattigung.
• MESSEINHEITEN

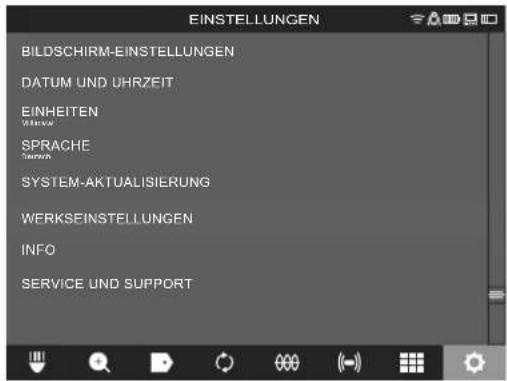

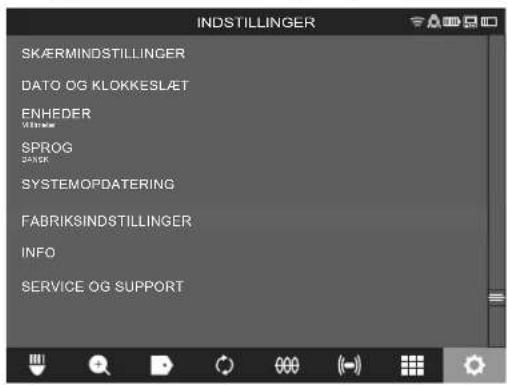

1. Wahlen Sie EINSTELLUNGEN WERKSEINSTELLUNGEN

2. Wahlen Sie WERKSEINSTELLUNGEN Smart Hub M18 SISH.

3. Lesen und bestätigten Sie die Reset-Meldung mit OK.

Die Rücksetzung auf die Werkseinstellungen ist abgeschlossen und das System keht zum Untermenü WERKSEINSTELLUNGEN zurück.

2.14 System-Update

Vor dem System-Update das Menu EINSTELLUNGEN INFO offnen und die aktuelle Firmware-Version notieren.

Firmware-Updates konnen entweder über den drahtlosen Monitor M18 SIM oder mit einem Tablet mit der Milwaukee® Rohrinspektions-App durchgefuhrt werden.

1. Das Smart Hub M18 SISH und den drahtlosen Monitor M18SIM oder das Tablet mit der Milwaukee® Rohrinspektions-App einschalten.
2. Sicherstellen, dass der drahtlose Monitor M18 SIM bzw. das Tablet über WLAN mit dem Smart Hub M18 SISH verbunden ist. Wenn keine WLAN-Verbindung besteht, diese zuerst herstellen.

3. Den USB-Stick mit dem Firmware-Update in den USB-A-Port des Smart Hubs M18 SISH einstecken.

4. Wahlen Sie EINSTELLUNGEN SYSTEM-UPDATE

1. Wahlen Sie Smart Hub M18 SISH.

1. Der Name des Updates wird auf dem Bildschirm angezeigt. DATEINAME auswahlen, um das Update zu starten.

1. Lesen und bestätigten Sie die Warnmeldung mit OK.

1. Auf einem Fortschrittsbalken wird der Verlauf des Updates angezeigt.

1. Am Ende des Updates wird eine Meldung eingeblendet, die bestätigt werden muss. Wahlen Sie OK, um das System neu zu starten.

1. Wahlen Sie EINSTELLUNGEN INFO, um zu prufen, ob die Firmware-Version aktualisiert wurde.

3.1 Übersicht Rohrinspektionstrommel M18 SIC36HDR, M18 SIC30HDR

1 Stellfuß für horizontale Nutzung
2 Drahtloser Monitor M18 SIM - Tablet-Halterung und Anschluss
3 Drahtloser Monitor M18 SIM - Drehretierung
4 Drahtloser Monitor M18 SIM - Kipparretierung
5 Griff
6 Kabeltrommel mit Schiebekabel
7 Stellfuß für vertikale Nutzung
8 Kabeltrommelbremse
9 Stellfuß für horizontale Nutzung
10 Tragevorrichtung M18 SIC36HDR
11 Schultergurt M18 SIC30HDR

1 Stellfuß für horizontale Nutzung
2 Ausziehbarer Griff (in eingeschobener Position)
3 Taste zum Sperren und Entsperren des ausziehbaren Griffs
4 Drahtloser Monitor M18 SIM - Halterung / Tablet-Halterung und Anschluss
5 Drahtloser Monitor M18 SIM - Drehsicherung
6 Drahtloser Monitor M18 SIM - Kippsicherung
7 Griff
8 Kabeltrommel mit Schiebekabel
9 Stellfuß für vertikale Nutzung
10 Rader
11 Kabeltrommelbremse

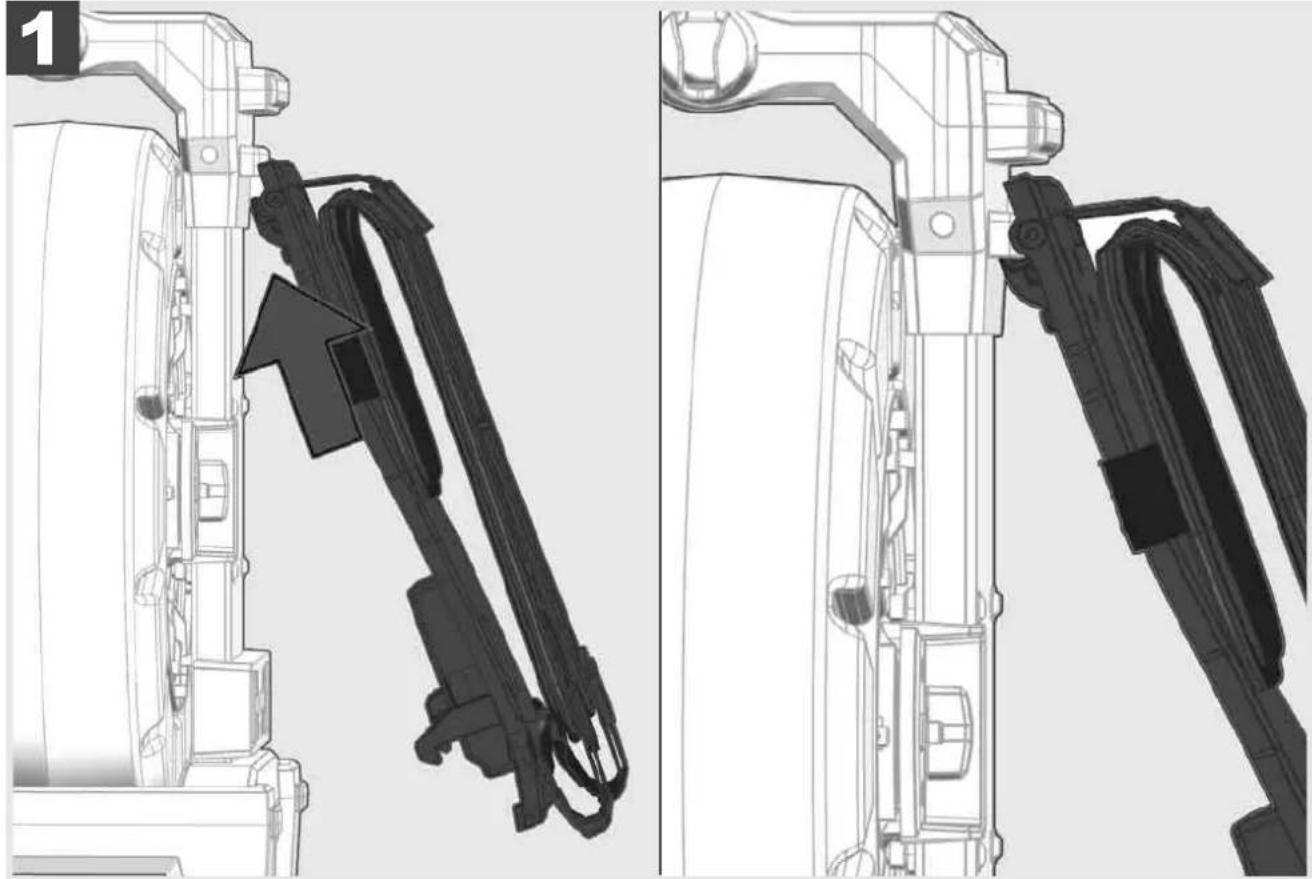

3.3 Tracevorrichtung installieren

Die ROHRINSPEKTIONSSTROMMEL M18 SIC36HDR ist mit einer Tracevorrichtung ausgestattet, mit der die Trommel wie ein Rucksack auf dem Rücken getragen werden kann. Damit lasst sich die petite Trommel bequem zum Einsatzort transportieren, was vor allem beim Treppensteigen oder beim Einsatz von Leitern praktisch ist.

2

Die Tragevorrichtung offen einhängen und mit dem Handballen gegen die Unterseite drücken, bis die Tragevorrichtung einrastet. Kurz an der Tragevorrichtungziehen, um saferzustellen, dass sie eingerastet ist.

1
2

3.6 Drahtlosen Monitor M18 SIM einstellen

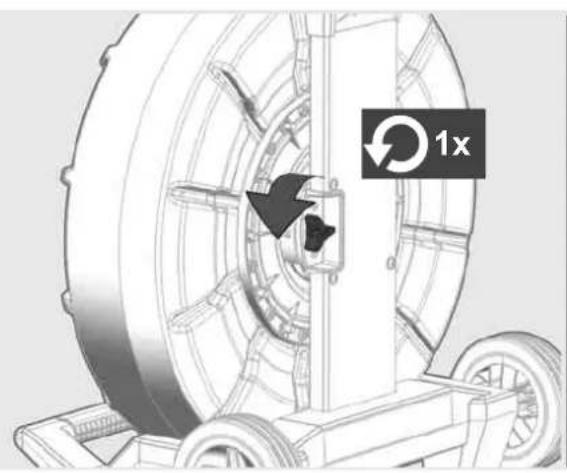

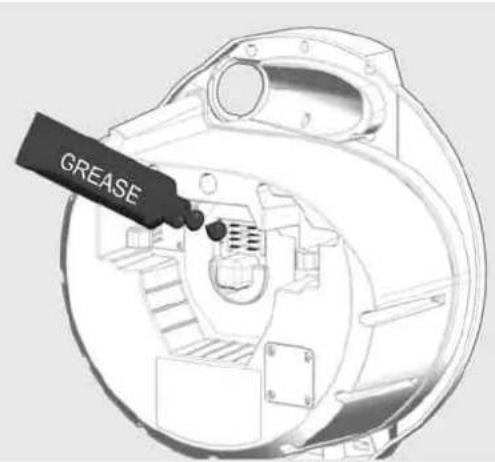

3.7 Gebrauch der Rohrinspektionstrommel

Das Schiebekabel auf Verschleibspuren kontrollieren - Das Kabel beim Aufwickeln auf Schnitte, Knicke und Abrieb prufen. Wenn die Ummantelung so stark abgenutz ist, dass das gelbe oder weiß Kevlargeflecht zu sehen ist, muss das Schiebekabel ersetzt werden. Bei Verwendung eines Schiebekabels mit beschädigter Ummantelung konnen Wasser und Feuchtigkeit eindringen, was die Qualität der Kameraaufnahmen beeinträchtigen oder zu einem Ausfall der Kamera führen kann.

Die nachstehende Abbildung zeigt Beispiele für stark beschädigte Ummantelungen. Derartige Schiebekabel sind schnellstmöglich zu ersetzen.

Das Schiebekabel und die Federbaugruppe immer trocken und sauber halten - Das Kabel beim Aufwickeln immer mit einem sauberen, trockenen Tuch reinigen. Am Ende eines Arbeitsstags den Kamerakopf und die Feder unter fliebendem Wasser vorsichtig von Schmutzrückständen befren. Trocken schütteln oder überflüssiges Wasser mit Niederdruckluft trockenblasen und die Teile anschließend abtrocknen. Kamerakopf, Schiebekabel und Anschlussteile sind im täglichen Einsatz aggressiven Chemikalien ausgesetzt. Die sorgfällige Reinigung des Systems verlangert die Lebensdauer dieser Teile.

Gehen Sie sorgsam mit dem Schiebekabel um - Ziehen Sie das Schiebekabel nicht aus der arretierten Trommel. Andernfalls wird das Kabel in der Trommel zusammengedrückt und wird übermäßig beansprucht. Das Zurückschieben des Schiebekabels in die arretierte Trommel dagegen kann die Rolle zum Kippen bringen oder das Kabel abknicken.

Die Trommel etwa 1 bis 2 Meter entfernt von der Eintrittsstelle auf ebenem Grund aufstellen. So bleibt genugend Platz zum Hantieren mit dem Kabel, ohne dass Kabelschlaufen über den Boden gezogen werden. Gegebenenfalls die Reibungsbremse betätigten, um die Bewegung des Schiebekabels zu verlangsamen.

Wird die Trommel in horizontaler Position verwendet, vergroßert sich die Fläche zwischen den Füssen. Das verleiht der Trommel einen stabileren Stand auf unebenem Grund und verringgert deren Höhe, was unter beengten Platzverhältnissen von Vorteil ist.

3.8 Kamerakopfbaugruppe

Die grüne Leiterplatte bzw. die Goldkontakte auf der Federbaugruppe sowie den Kamerakopf nach Möglichkeit nicht mit bloßen Händen anfassen. Andernfalls überträgt sich die Fettschrift der Finger auf diese Komponenten, was zu deren früherzeitiger Korrosion führen kann. Tragen Sie nach Möglichkeit saubere und trockene Gummihandschuhe.

Den Kamerakopf vor dem Entnehmen trocken abwischen und Schmutzrückstände entfern, die in den Anschlussbereich der Kamera fallen konnten.

Nicht zu fest anziehen und keine übermäßige Kraft anwenden!

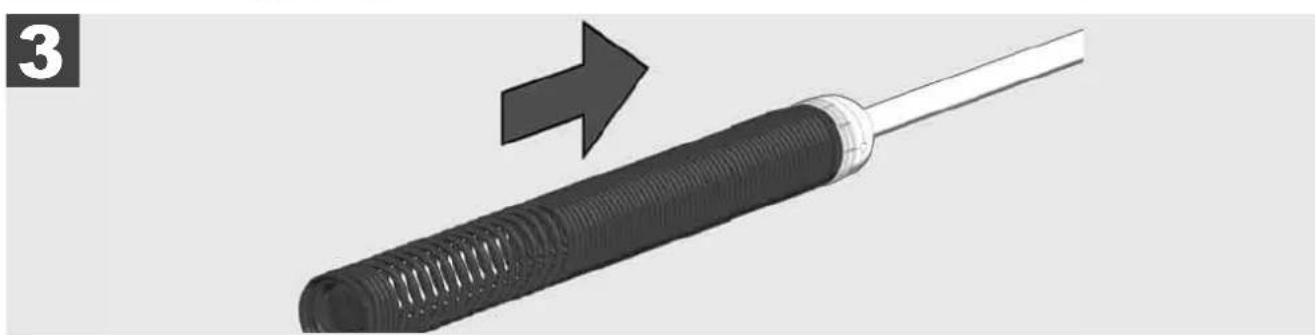

3.9 Federgruppe

Die grüne Leiterplatte bzw. die Goldkontakte auf der Federbaugruppe sowie den Kamerakopf nach Möglichkeit nicht mit bloßen Händen anfassen. Andernfalls überträgt sich die Fettschrift der Finger auf diese Komponenten, was zu denen früherzeitiger Korrosion führen kann. Tragen Sie nach Möglichkeit saubere und trockene Gummihandschuhe.

Den Kamerakopf vor dem Entnehmen trocken abwischen und Schmutzrückstände entfern, die in den Anschlussbereich der Kamera fallen konnten.

Nicht zu fest anziehen und keine übermäßige Kraft anwenden!

3.10 Kameraschutzabdeckung

Schutzabdeckungen - Passend für Kameraköffe mit 25 mm bzw. 34 mm Durchmesser. Diese Schutzabdeckungen werden mit allen ROHRINSPEKTIONSTROMMELN oder Ersatzkameraköpfen mitgeliefert. Führungen - Sie werden auf die Federbaugruppe aufgesetzt, damit der Kamerakopf über dem Boden entlangfahr und nicht direkt mit dem Rohr in Berührung kommt.

Schutzabdeckung entfernen

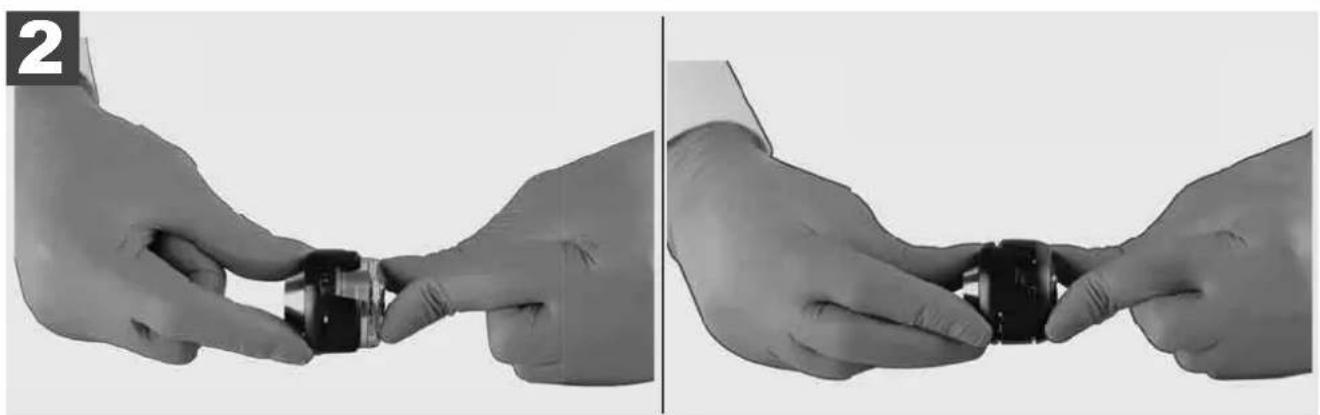

Schutzabdeckung installieren

3.11 Kameraführungen

Für die 25 mm bzw. 34 mm breiten Kameraköffe stehen jeweils zwei Führungen zur Verfugung: Eine keine Ausführung mit 75 mm und eine mittlere Ausführung mit 100 mm.

Kameraführung

25

mm

Kameraführung

34

mm

1

2

3

3.12 Service und Support

Falls Ihr ROHRINSPEKTIONSSYSTEM repariert werden muss, gelangen Sie unter SERVICE UND SUPPORT auf die Service-Seite für Milwaukee-Werkzeuge mit allen wichtigen Telefonnummern.

Wahlen Sie EINSTELLUNGEN SERVICE UND SUPPORT

CONTENU

1 Consignes generales 2

1.3 Technische gegevens

Folgende Smart Hub M18 SISH-indstillinger nulstilles:

• TAGS slettes.
  -VIDEO- og BILLEDE-indstlinger nulstilles til 1080 P.
• FIRMANAVNET slettes.
• SONDE-frekvensen nulstilles.
• KABELSPORING nulstilles til fabriksindstillingen.
• SKAERMINDSTALLINGERNE nulstilles til fabriksindstillingen: Nuance, lysstyrke, kontrast, maetning.
• MÄLEENHEDER

1. Vaelg INDSTALLINGER FABRIKSINDSTALLINGER

2. Vaelg FABRIKSINDSTILLINGER Smart Hub M18 SISH.

Hoyfrevensyteilse 1,8 dBm

Bluetooth-version 4.0 BT-signalmodus

Anbefalt omgivelsestemperatur under arbeidet. -18 +50°C

Anbefalte typ beratterpakker...M18B...; M18HB...

Anbefalte ladere. M12-18C, M12-18AC, M12-18FC, M1418C6

1.4 Tiltenk bruk
