KULLANIM KILAVUZU M18 SIC60SC HDR MILWAUKEE

1.1 Boru goruntuleme systemleri icin ozel guvenlik talimatlan 2
1.2 Ek guvenlik ve calisma talimatlari 2
1.3 Teknik veriler 3
1.4 Amacina uygun kullanim 3
1.5 Avrupa kurulumlari ile ilgili frekans gereksinimleri 3
1.6 AT Uygunluk beyani 4
1.7 ONE-KEYTM 4
1.8 Bataryalar. 4
1.9 Lityum iyon bataryalarin taşinmasi 4
1.10 Bakim 4
1.11 Semboller 5

2 Smart Hub M18 SISH 6

2.1 GenelbakisSmartHubM18SISH 6
2.2Bataryanin takilmasi ve cikartilmasi 7
2.3 Batarya sarjinin kontrol edilmesi 8

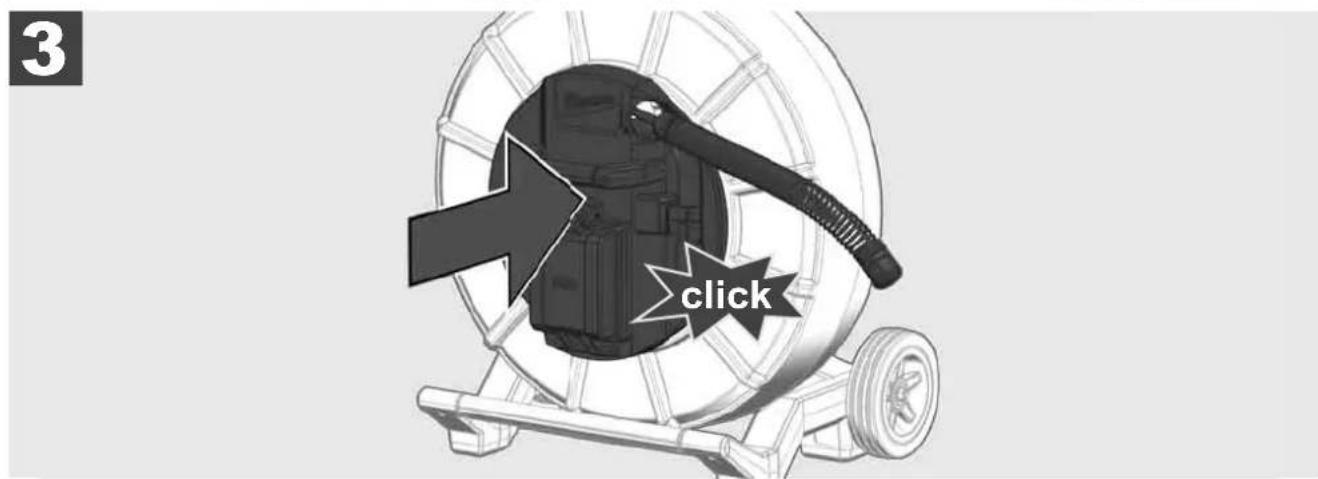

2.4 Smart Hub M18 SISH'nin takilmasi 9

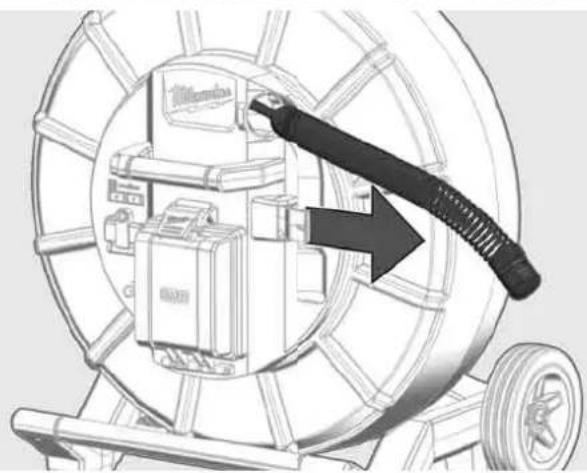

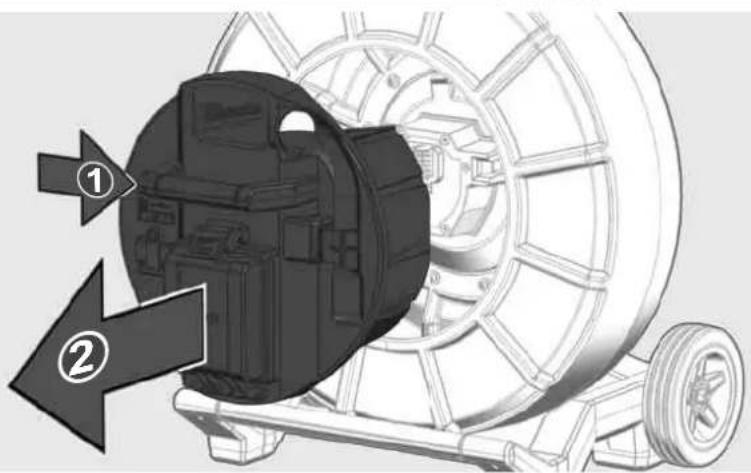

2.5 Smart Hub M18 SISH'nin qikartilmasi 10
2.6 AÇma/Kapatma Şalteri 11
2.7 Monitörun baglanmasi 12
2.8 USB portlar 13
2.9Topraklama ucu 14
2.10 Uzunluk sayacinin sifirlanmasi 15
2.11 Kamera test baglantisi 16
2.12 Dahili surucu ve USB flash belige format atilmasi 17
2.13 Fabrika ayarlari 18
2.14Sistem guncelleme 19

3 BORU GÖRÜNTÜLEME TAMBURLARI 21

3.1 Genel bakiBoru grotuleme tamburu M18 SIC36HDR, M18 SIC30HDR 21
3.2 Genel bakis Boru goruntuleme tamburu M18 SIC60SCHDR, M18 SIC60HDR 22

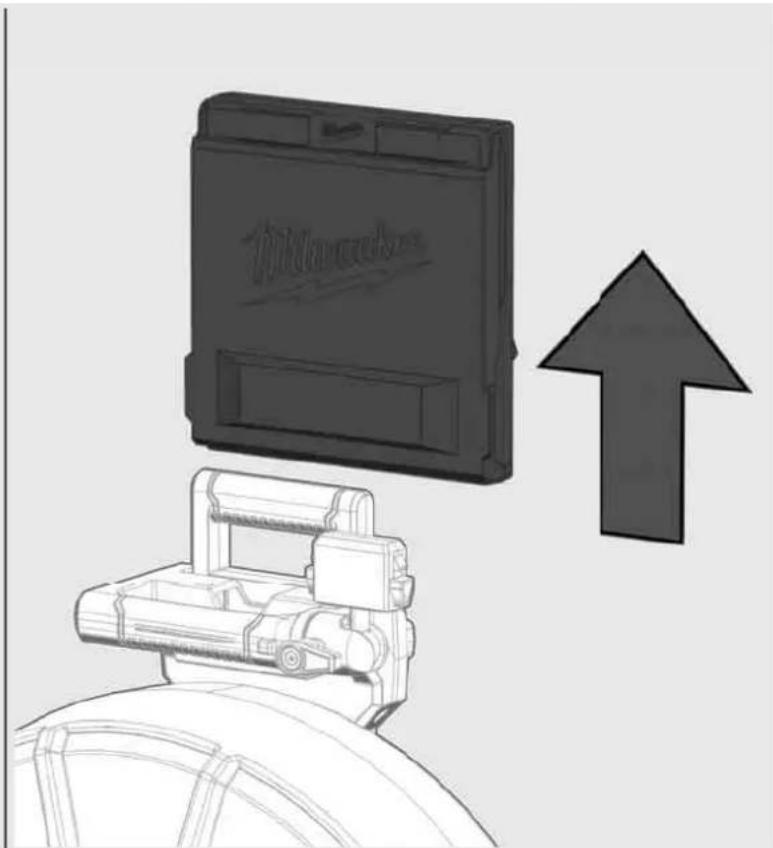

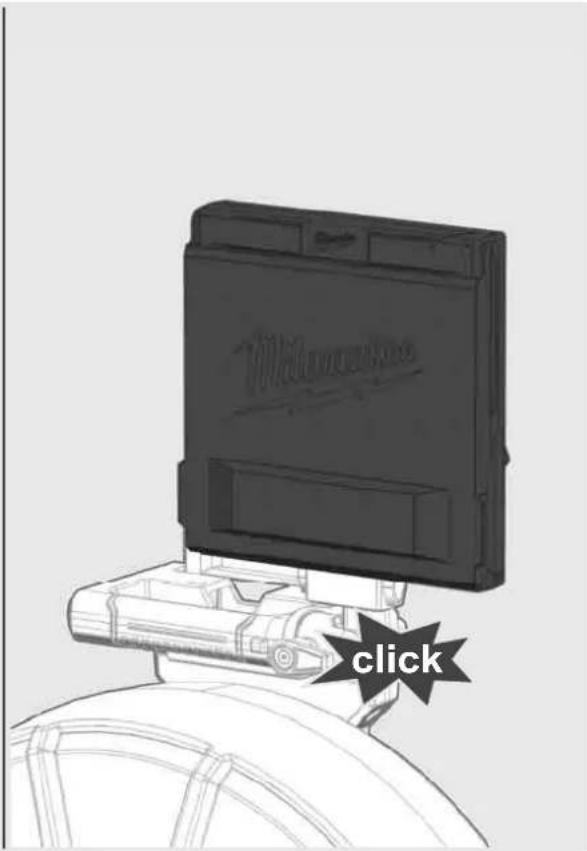

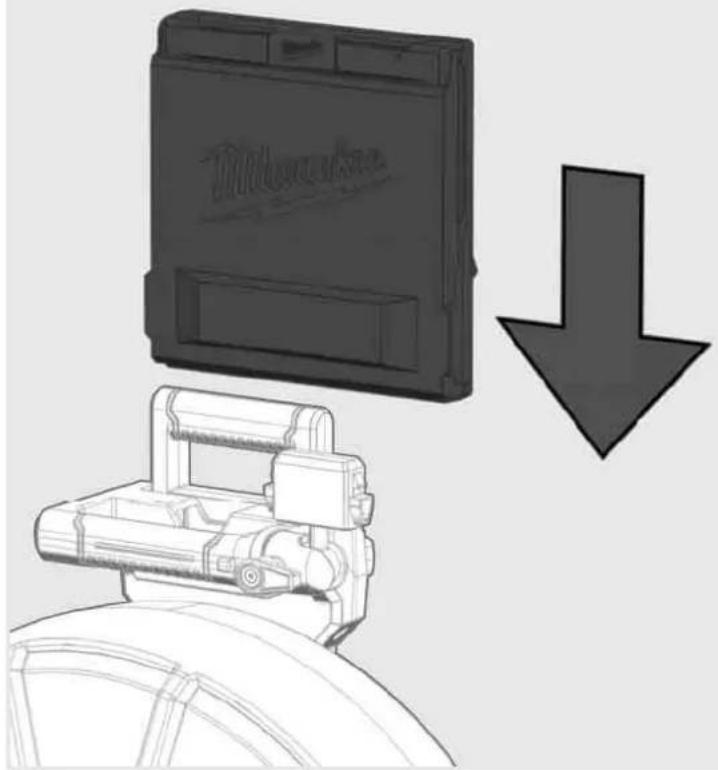

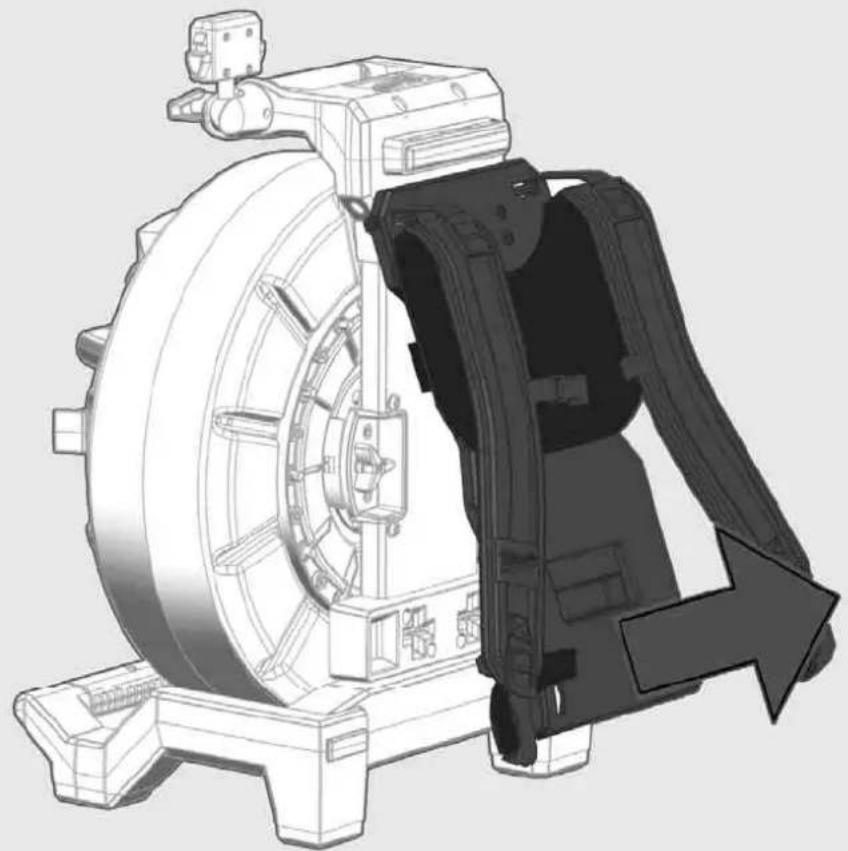

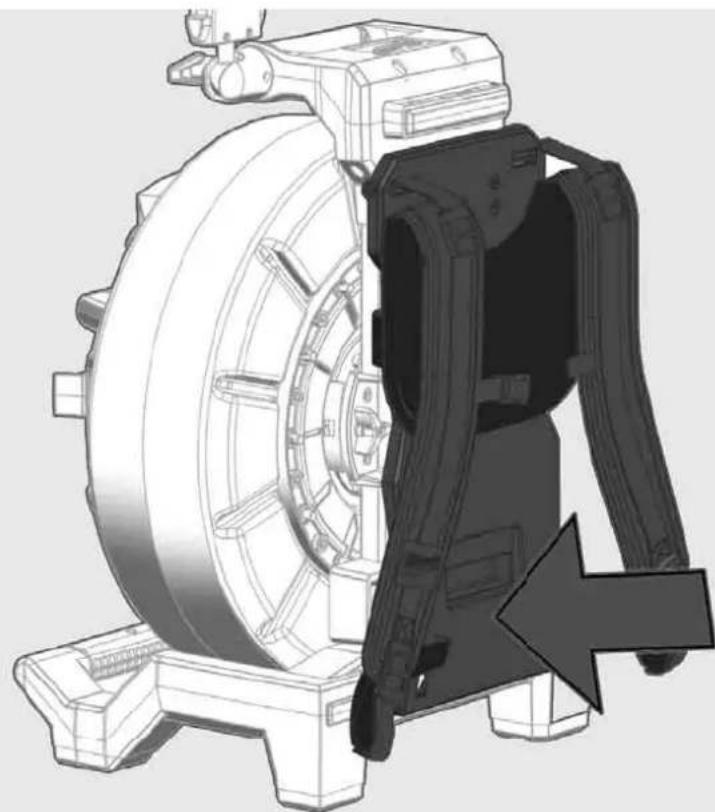

3.3 Taşima dizeneğinin takilması 23
3.4 Taşima dizeneğinin Çıkartıması 24

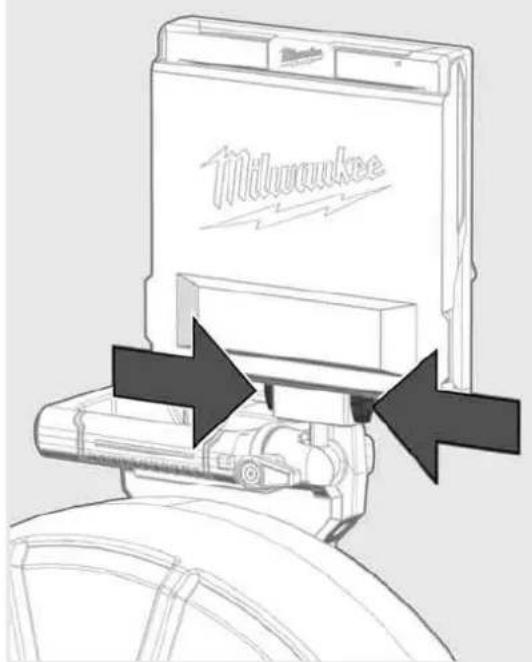

3.5 Uzaktan kumandal monitor M18 SIM'in takilmasi 25

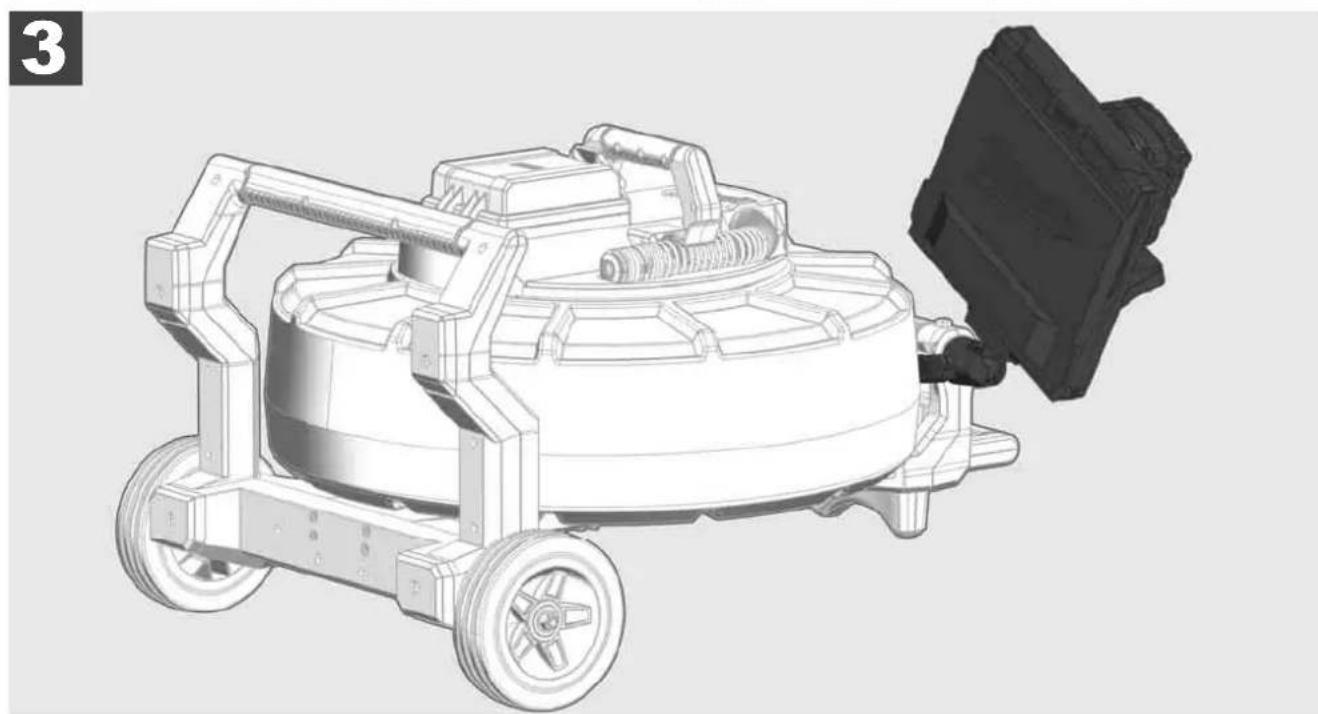

3.6 Uzaktan kumandal monitor M18 SIM'in ayarlanmasi 26

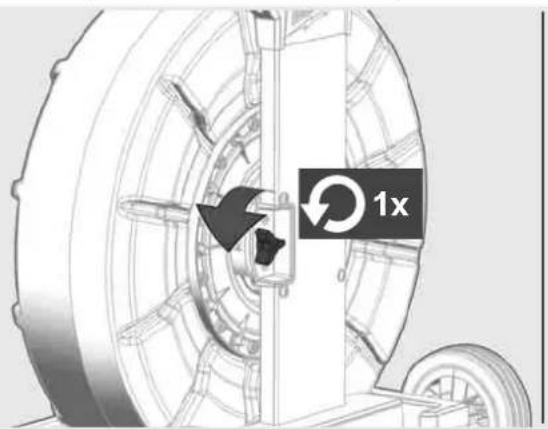

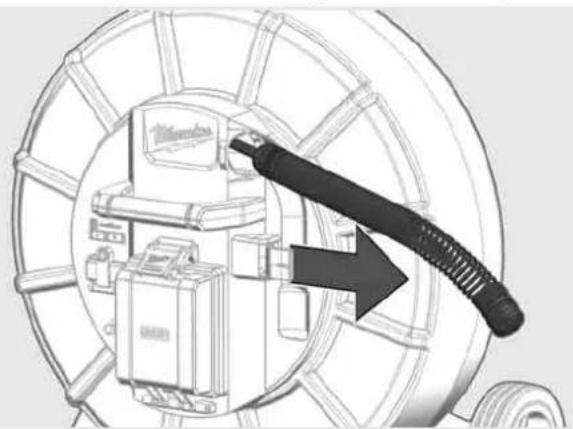

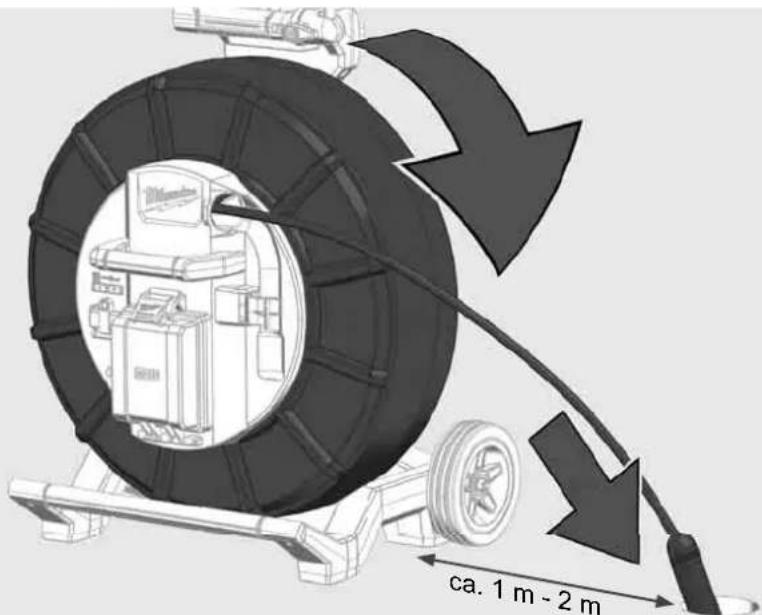

3.7 Boru görtüleme tamburunun kullanimi 27

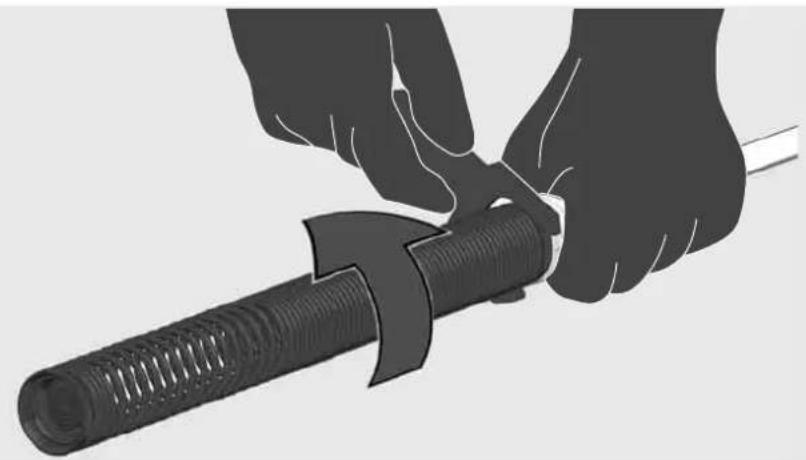

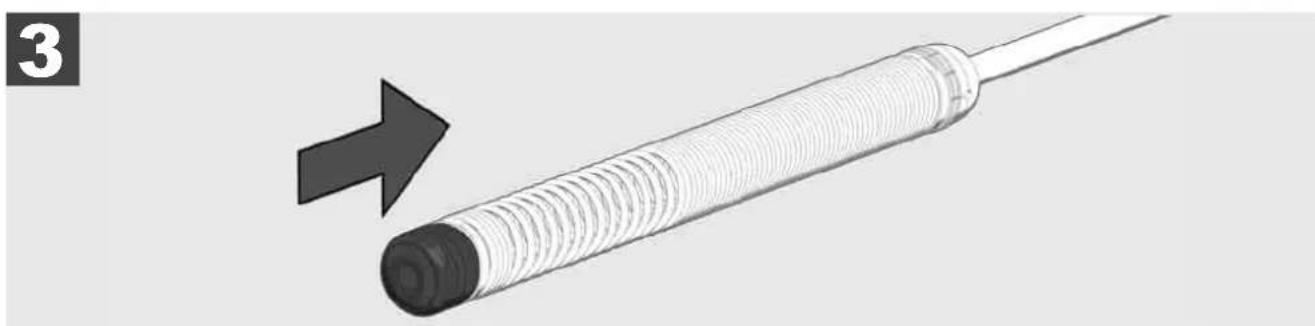

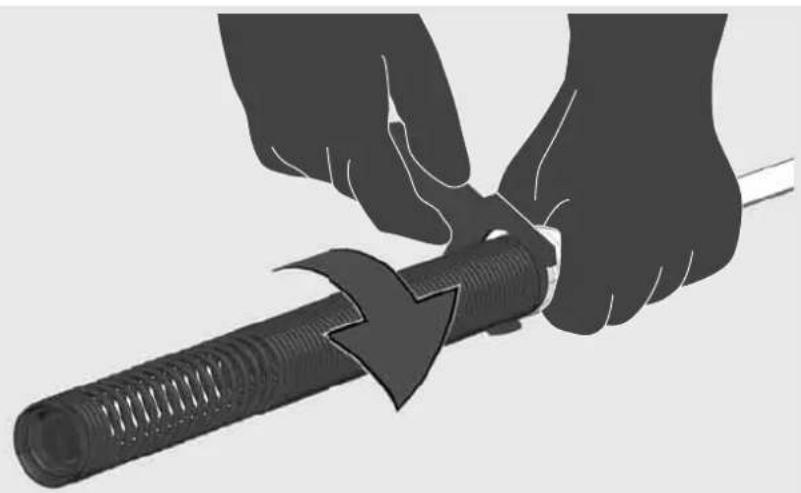

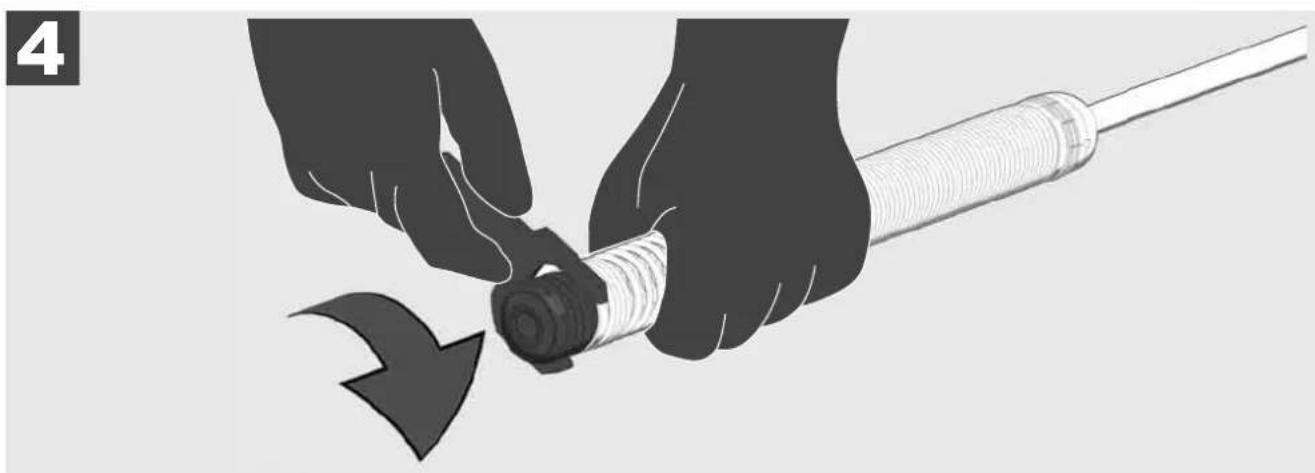

3.8 Kamera bαgi grubu 28
3.9 Yay grubu 29

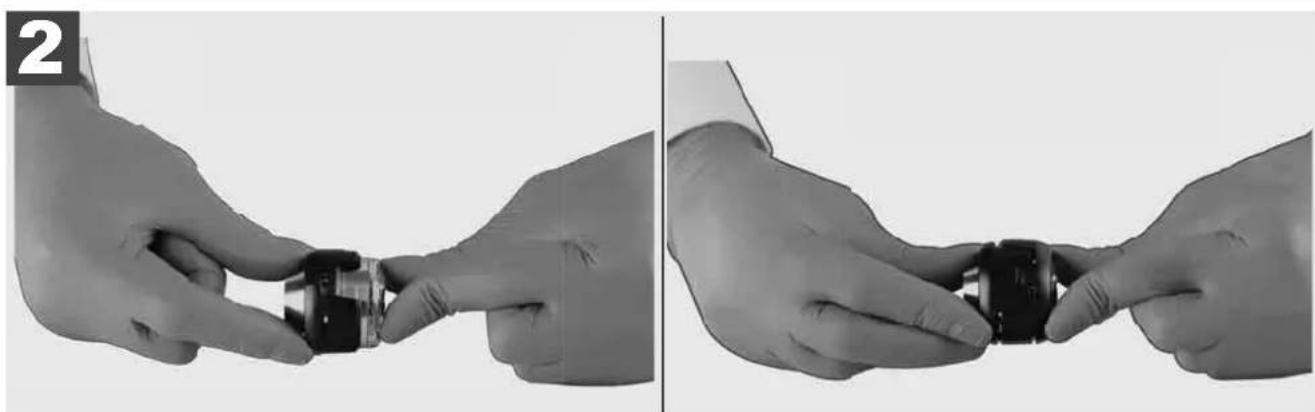

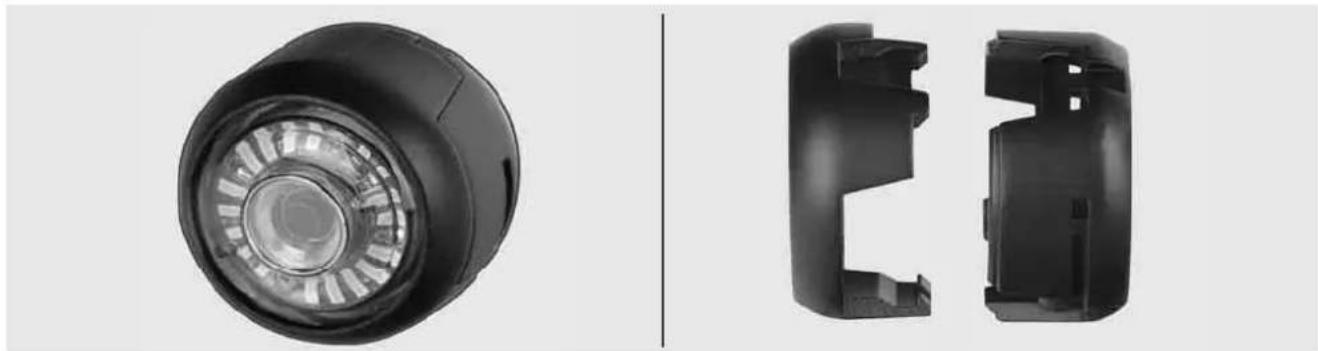

3.10 Kamera koruma kapagi 30

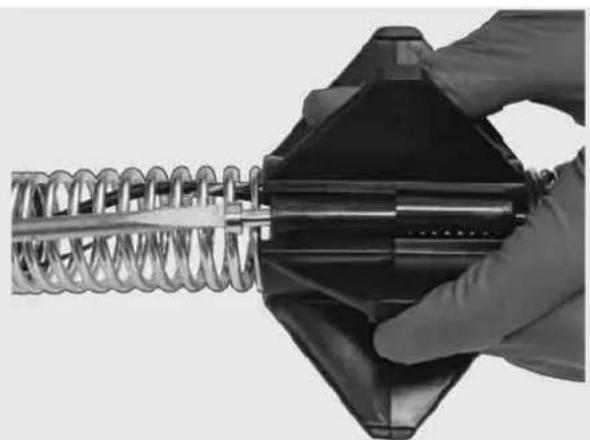

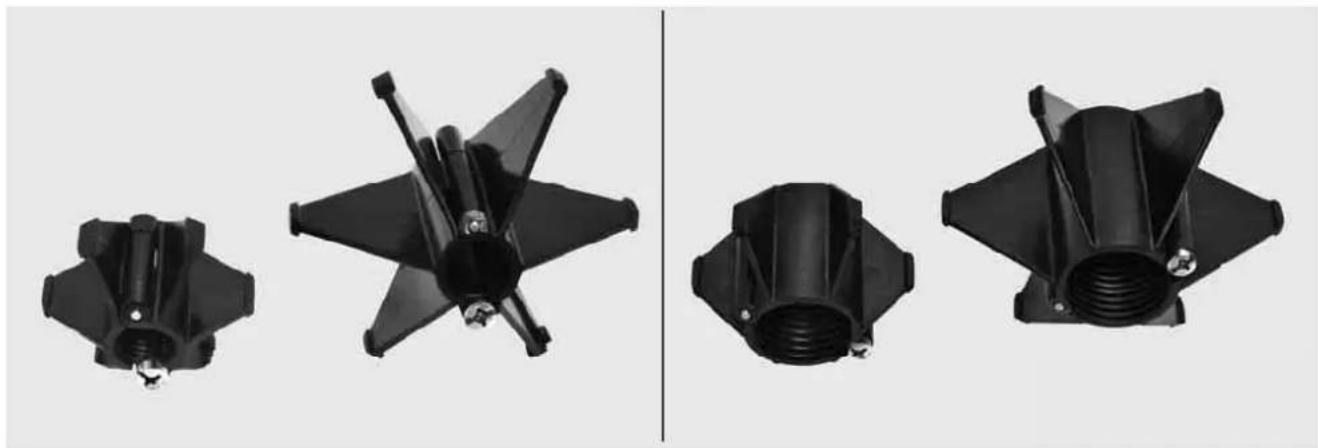

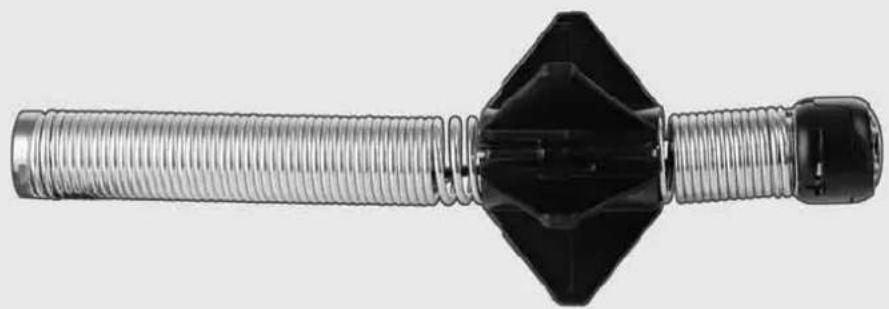

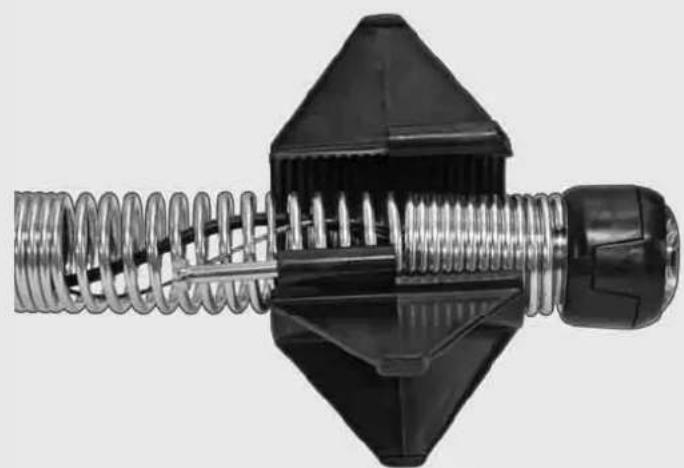

3.11 Kamera kilavuzlari 31
3.12 Servis ve Destek 32

1.1 Boru görtüleme systemleri yüz GPL genlik talimatlari

Borularin icindeki calismalarda, borularin uzerinde voltaj olmamasina veya elektrik yuklu olmamasina dikkat edin. Borularin icinde siv maddelerin bulunmaması gerekir. Kamera ve cihaz siv maddeler ile temas etmemelidir.

Kamera ve kablonun yag, gaz veya baska korozif maddelerle temas etmesi uygun Degrees.

Patlama, elektrik carpmasi ve maddi zarar riskini azaltmak icin butun calismalardan once calisma alanini daima kontrl edin. Kablo elektrik bilisenler, kimyasallar veya hareketli parçalar ile temas etmemelidir.

Cihazda hasar riskini azaltmak icin asiri guc uygulamayin ve kabloyu bukmeyin. Kontrol kamerasini ve kabloyu, asindirici vya yaigi maddelerle temas edebilecek alanlarda kullanmayin.

Kabloyu tikanlki kari veya engelleri gidermek icin kullanmayin. Bu bir boru temizleme aleti degildir!

Kontrol edilecek atik su borusunda kimyasal maddeler, bakteriler veya baska zehirli maddeler vya enfeksiyonlara neden olan mikrop bulunma ihimali varsa, uretici tarafindan tavsiye edilen koruyucu eldivenlerden lateks veya kauçuktan olanlar ve koruyucu gozluk, yuz maskesi, koruyucu giysi ve solunumu koruyucu maske kullanin. Boru devreleri, zehirli veya enfeksiyonlara neden olan mikroplar ve ağır yanıklara veya baska ağır yaralanmalara neden olabilen kimyasal maddeler, bakteriler veya baska maddeler icerebilirler.

Hijyen talimatlarina dokkat edin. Cihazla calisirken yemek yemeyin veya sigara igmeyin. Boru görtüleme sistemi kullandiktan veya sistemle calistiktan sonra, elleriniz ve diger vucut kismilariniz borunun icindeki maddelerle temas etiyse, bunlari her zaman sicak su ve sabunla yikanmasi gerekmektedir. Böylece zehirli veya enfeksiyonlara neden扩容 mikroplarla temastan dolay olusan saglik risklerini onlemis olursunuz.

Kullanimdan once kabloyu asinma izleri ve hasarlar yonunden konrol edin. Asinmis veya hasarli kabloyu cihazı kullanmadan once degistirin.

DIIKKAT! Boru goruntuleme sistemi taşima dizeneğiyle sirtta taşınirken dikkatli olunması gerekmektedir. Dengenizi kaybedebilirsiniz.

Cihazi her zaman temkinli ve dikkatli kullanin. Butun tehlikeli durumlarin onceden kestirilmesi mumkun degildir. Bu cihazi, elinizdeki bu kilavuzu anlamadiiginzda veya bu isi yerine getirmede zorluk cektiginizde kullanmayin. Ayrica bilgiler veya egitim almak icin Milwaukee veya vasflbir uzmana basvurun.

Etiket ve model levhalarini yerlerinden sokmeyin. Bu levhalar uzerinde onemli bilgiler bulunmaktadir. Uyaril levhalari okunaksiz bir duruma geldiyse veya kaybolduysa, ücretsis olarak yanilerini alabilmek icin MILWAUKEE Musteri Servisine basvurun.

Taşlama, kesme makineleri, matkaplar ve insaat islerinden dolay olusan bazı tozlar kanserojen olabilen,.Doğum hasarlarına neden olabilen vya Üremeyi etkileyebilen kimyasal maddeler icerebilirler. Bu Tür kymasal maddeler,—ün ornekler:

-Kurşun temelli boyalarda kurşun,
- tuğla taşlar,*cimento veya böcka duvarclik ürünlerinde kristalin silisyum dioksit ve de
- kimiyasal olarak islenmis insaat kerestelerinde arsenik veya krom.

Maruz kalma riski bu tur isleri ne kadar sik yaptiigniza baglidir. Maruz kalma riskini mumkun oldugu kadar dusuk tutmak icin daima iyi havalandirlmis alanlarda calisiniz. Ornegin mikro partikul filtrli toz maskeleri gibi resmi ruhsatll Koruyucu donanim kullaniniz.

1.2 Ek güvenlik ve calisma talimatlari

Aletin diyüzeyi Islak oldugunda bataryayi degistirmeyin.

Kullanilmis bataryaları yakmayin veya ev çöpune atmayin. Yetkili Milwaukee satici lari kullanilmis bataryalarin Çevreye zarar vermeyecik sekilde imha edilmesi hizmeti sunmaktadir.

Bataryalari metal cisimlerle bir arada muhafaza etmeyin (kisa devre tehlikesi).

M18 systemli bataryaları sadece M18 systemli Şarj aletleriyle Şarj ettinir. Başka systemlere ait bataryaları kullanmayın.

Aşırı yük veya aşırı sicutlkdarta hasar goren bataryalardan batarya sivisi akabilir. Batarya siviliya temas halinde, ilgili yeri derhal su ve sabunla yikayın. Gözle temas halinde gozleri derhal en az 10 dakika sureyle iyice yikayın ve hemen bir doktora gidiniz.

Uyari! Bir kisa devreden kaynaklanan yangin, yaralanma veya urun hasarlari tehlikesini onlemek icin cihazi, bataryayi veya sarj cihazini asla sivilarin icine daldirmayin ve iclerine svi girmesini onleyin. Tuzlu su, belirli kimyasallar, agartici madde veya agartici madde iceren urunler gibi korozyona neden akan veya iletken sivilar kisa devreye neden olabilir.

Bu cihaz, fiziksel, duyusal veya zihinsel yetenekleri yetersiz veya tecrube veya bilgi eksikligi alan insanlar tarafindan kullanilmaz veya temizlenemez. Kendilerine yasalar geregi guvenliklerinden sorumlu alan bir kisi tarafindan cihazin gvenli sekilde kullanimin'oogretilmis olmasi durumu hariçir. Yukarıda anilan kılızer, cihazi kullandiklari sirada gozetim altinda tutulmaldir. Bu cihaz;cocuklardan uzak tutulmaldir. Kullanilmadiğnda gvenli bir sekilde ve;cocuklarin erisemeyeşi bir yerde muhafaza edilmelidir.

1.3 Teknik veriler

Tavsiye edilen batarya tipleri...M18B...; M18HB...

Tavsiye edilen sarj aleleri. M12-18C, M12-18AC, M12-18FC, M1418C6

1.4 Amacina uygun kullanim

Boru görtütleme systemd boru hatarin görtütulenmesi ve incelenmesi icin tasaranmistir. Sistem üc modülden olusmaktadir:

• Boru görtüleme tamburu M18 SIC30HDR, M18 SIC36HDR, M18 SIC60SCHDR, M18 SIC60HDR

Boru görtüntuleme tamburu ittirmeli kablonun sarilmasi ve gezülmesi ve de kontrl edilmesi icindir. Tamburlar asagidaki boyutlarda temin edilebilir: M18 SIC30HDR, M18 SIC36HDR ve M18 SIC60SCHDR caplar 50 mm ile 150 mm arasi borular ve en buyuk model M18 SIC60HDR caplar 75 mm ile 250 mm arasi olan borular icindir.

Bütün tamburlar, üzerinde yay grabuya birlikte otomatik hizalamalı kamera besteht bilundugu bir itirmeli kablo icermektedir. Uzaktan kumandalı monitor M18 SIM ve Smart Hub M18 SISH bötztan tambur ile birlikte kullanilabilir.

Bütün tamburlar hem dikey hem de yatay olarak kullanilabilir. M18 SIC36HDR modelin arka tarafina, cihazı sirtta taşimak icin bir taşima dizeneşi tutturulabilir.

• Smart Hub M18 SISH

Smart Hub M18 SISH boru görtüleme sistemi kontrol etmek icin tasarlanmistr.

Uzaktan kumandal monitor M18 SIM veya uzerinde Milwaukee® boru görtüleme uygulamasinin yülendigi tablet, video kayitlarini ve resimleri almak icin Smart Hub M18 SISH ile baglanir. Hem videolar hem de resinler Smart Hub M18 SISH'nin dahili surcusü uzerine kaydedilir.

• Uzaktan kumandal monitor M18 SIM (teslimat kapsamina dahil degil; ayrica satin alinabilir)

Uzaktan kumandalı monitor M18 SIM,-camera basınin kaydetti videolarin izlenmesini, video ve resimlerin kaydedilmesini ve de video ve resim dosyalarin in izlenmesini sekslakaktadir. Video kaydir sirasinda dahili mikrofon üzerinden konusulan yorumlare kaydedilebilir. „Etiketler" fonksiyon üzerinden de yorum metinleri eklene bilir. Yorum metinleri kaydedilen video icinde gosterilir ve tarih, saat ve gezülen kablo uzunluğu ile birlikresimler üzerinde gosterilir.

Bu cihaz sadece belirtimis olan amacina uygun olarak kullanilabilar.

1.5 Avrupa kurulumlari ile ilgili frekans gereksinimleri

Açıklama: Bu cihaz test edilmişir ve EN 300 440 V2.1.1 standardi kategori 3 bir alcınin sinir değerlerine uygundur.

Bu sinir degerler ile konut binalarinda radyo parazitlerine karsi uygun bir korumanin saglanmasi istenmektedir.

Bu cihaz, 2402 ile 2480 MHz frekans araliginda radyo dalgari yayan baska cihazlar uzerinde etkilidir. Bu yuzden uzaktan kumandanin kullanim sirasinda arizalar olusabilir. Beliri durumlarda arizalarin kalici olmasi mumkundur. Bu cihazin baska cihazlarin radyo sinyallerinden etkilenip etkilenmedigi n tespit etmek icin, diger cihazlar kisa bir sure icin kapatin ve kapatildiginda arizanin kaybolup kaybolmadigi n konrol edin. Asaqidi k onlemler arizalarin giderilmesine yardimci olabilir:

• Ariza kaynagini kapatin.
• Ariza kaynagina mesafeyi artirin.
• Yetkili bir saticiya veya vasifli bir radyo teknisyenine danisin.

1.6 AT Uygunluk beyani

Techtronic Industries GmbH sirketi isbu suretle M18SISH modeli radyo ekipmanin 2014/53/AB sayill direktife uygun oldugunu beman eder. AB Uygunluk Beman in tam metnin bulundugu internet adresi: http://services.milwaukeetooleu

1.7 ONE-KEYTM

Bu cihazin ONE-KEY fonksiyonelliği hakkında daha fazla bilgi edinemek icin yaninda bulunan kisa kullanma kilavuzunu okuyun veya www.milwaukeetool.com/one-key adresindeki internet sitemizi ziyaret edin. ONE-KEY uygulamasini App Store veya Google Play üzerinden akilli Telefonunuza yükleyebilirsiniz.

Elektrostatik deşarj durumunda bluetooth böglantı kesilir. Bu durumda böglantı manuel olarak tekrar olusturun.

Bu cihaz EN 55014-2:2015 / EN 301489-1 V2.2.3 / EN 301489-17 V3.1.1 standartlarin asgari taleplerini yerine getirmektedir.

ONE-KEY™ göstergesi

Mavi yanan lamba: Radyo baglantisi aktif ve ONE-KEY™ uygulaması üzerinden ayarlanabilir.

Mavi yanip sönen lamba: Cihaz ONE-KEY™ uygulaması ile ileşimi de.

Kirmizi yanip sönen lamba: Cihaz güvenlike ilgili nedenlerden dolayi bloke edildi ve bloke durum ONE-KEY™ uygulaması üzerinden kullanı tarafindan kaldirilabilir.

1.8 Bataryalar

Uzun sure kullanilmamis olan bataryalari kullanmadan once sarj etttirin.

50^ uzerindeki sicutiklar bataryanin verimini azaltir. Gunes iinlari vya kaloriferden dolayi uzun sure isiya maruz kalmasindan kaçınin.

Sarj aletin ve bataryadaki kontaklari temiz tutun.

Mümkün oldugu kadar uzun bir dayanma ömrü icin bataryanin kullanimdan sonra tamamıyla Şart ettilirmesi zorunludur.

Uzun bir dayanma omrü icin batarya, sar edildikten sonra sar cihazindan ckartilmalidir.

Batarya 30 gunden fazla muhafaza edildiginde:

Bataryayi 27^ altindaki sicutikta ve kuru bir yerde muhafaza edin.

Bataryayi yakl. 30 - 50 oraninda sarj edilmis olarak muhafaza edin.

Bataryayi her 6 ayda bir tekarr sarj etttirin.

1.9 Lityum iyon bataryalarin tasinmasi

Lityum iyon bataryalar tehlikeli maddelerin taşınmasıyla ilgili yasal hüklmere tabidir.

Bu bataryalarin bolgesel, ulusal ve uluslararas yonetmeliklere ve hukumlere uyularak tainmasi zorunludur.

-Tuketiciler bu bataryalarir herhangi bir ozel sart aranmaksizin karayoluyla taysiabilirler.
- Lityum iyon bataryalarin nakliye sirketleri tarafindan ticari tasimaciliigi icin tehlikeli madde tasimaciligin hukumlere gecerlidir.

Sevk hazirliklari ve taşima sadece ilgili egitimi görtmş personel tarafindanGPCkeletilibir. BütunSureç uzmanca bir refakatçilik aktindaGPCkeletilmek zorundadir.

Bataryalarin taizinmasi sirasinda aagidaki hususlara dikkat edilmesi gerekmektedir:

Kisa devre olusmasini onlemek icin kontaklarin korunmu ve izole edilmis olmasindan emin olun..
- Bataryanin ambalaji化进程 kaymamasina dikkat edin.
- Hasarli veya sivilari sizan bataryalarin tasinmasi yasaktir.

Ayrica açiklamalar icin nakliye sirketinize basvurun.

1.10 Bakim

Sadece Milwaukee akesesuarlar ve Milwaukee yedek parcalarini kullanin. Deigistirme islemi tarif edilmeyen parcalarin bir Milwaukee musteri servisi tarafindan degistirilmesini saglayin (Garanti/Mufteri Servisi adresleri brosrüne dokkat edin).

Gerektiginde, makine modeli veGPC levhasizunerindeki altihaneli rakam belirtilek musteris servisinizden vya dokrudan Techtronic Industries GmbH, Max-Eyth-StraBe 10, 71364 Winnenden adresinden bir ayrintili cizim talep edilebilir.

1.11 Semboller

DIKKAT! IKAZ! TEHLIKE!

Cihaz üzerindeki her turlu calismalardan once bataryayi Çikarin.

Cihazi calistirmadan once lufen bu klavuzu dikkatle okuyun.

Koruyucu eldiven giyin!

Cihazla calisirken daima bir koruyucu gozluk takin.

Atik pillerin, atik elektrikli ve elektronik eysalarin evsel atiklarla birlikte bertaraf edilmesi yasaktir. Atik piller, atik elektrikli ve elektronik eysalar ayrilarak biriktirilmeli ve bertaraf edilmelidirler.

Bertaraf etmeden once cihazlarin icindeki atik pilleri, atik akumulatorleri ve lambarari ckartiniz.

Yerel makamlara veya saticiniza geri donusum tesisleri ve atik toplama merkezlerinin yerlerini danisiniz.

Yerel yonetmeliklere gore perakende saticilar atik pilleri, atik elektrikli ve elektronik esyalari ücret talep etmeden geri almak zorunda olabilirler.

Atik pilleriniz, atik elektrkli ve elektronik esyalarinizi tekrar kullanarak ve geri donusume vererek ham madde gereksininin anz tutulmasina katnda bulununuz.

Atik piller (özellikle lityum iyon piller), atik elektrikli ve elektronik eşyalar, cevreye uygün seksilde bertaraf edilmediklerinde cevre ve sagliginiz üzerinde olumsuz etkilere neden olabilen degerli, tekrar kullanilabilir malzemeler icerirler.

Bertaraf etmeden once atik eşyaniz ici ne mevcut olabilen sahsinizla ilgili bilgileri siliniz.

V Voltaj

Doğru akim

Avrupa uyumluluk isareti

Britanya Uygunluk Isareti

Ukrayna uyumluluk isareti

Avrasya uyumluluk isareti

2.1 Genel bakis Smart Hub M18 SISH

1 Yay sabitleme klipsi - Yayin ve kameranin ta'inma sirasinda sabitlenmesi icin.
2. Yay yuyasi - Yayin ve kameranin tasinma ve muhafaza edilme sirasinda yerinde durmasini saglar.
3 Kablo kilavuzu - Smart Hub'in yerine oturmasindan once yayi ve itirmeli kabloyu kilavuzun icindenGPCIN.
4 Kulp
5 Kilit açma tuşu - Smart Hub' boru görtüleme tamburundan ayirmak icin bu dğmeye basin.
6 Ana salter - Cihazi calistirmak icin bir defa basin; cihazi kapatmak icin basili tutun.
7 Kablo uzunlugunu sifirlama duğmesi - Gözülmş kablonun uzunlugunu sifirlar.
8 ONE-KEY LED gosterreichesi
9 USB-A port - Video ve resimlerinDOGrudan kaydedilmesi ve firmware guncellemeleri icin.
10 USB-C port - Uzaktan kumandali monitor M18 SIM ile Smart Hub'in birbirine baglanmasi icin opsiyonel guc ve veri baglantisi.
11 USB baglantilari kappa - USB baglantilarin toz ve nemden koruyan su gezirmez kapak.
12 Topraklama ucu - Smart Hub'in ittirmeli kablonun takip edilmesi sirasinda topraklanmasi icin.
13 Batarya kapaigi - Bataryayi toz ve nemden koruyan su gezirmez kapak.
14 Batarya bolmesi - M18TM batarya icin
15 Smart Hub ile boru görtüleme tamburunu birbirine baglamak icin böglanti.
16 Kamera test baglantisi - Kamera basinda sorun oldugunda hatayi gidermek icin

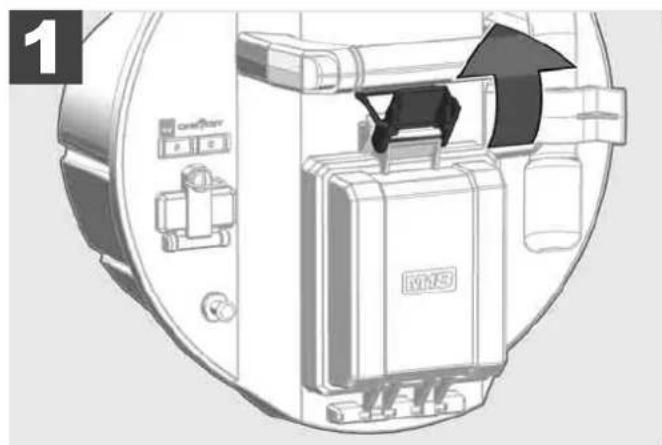

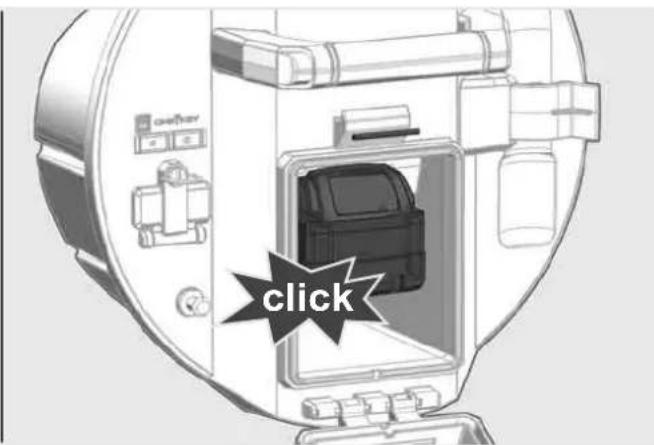

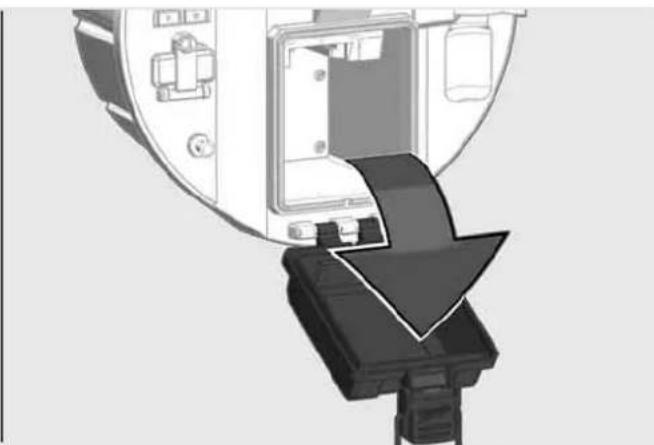

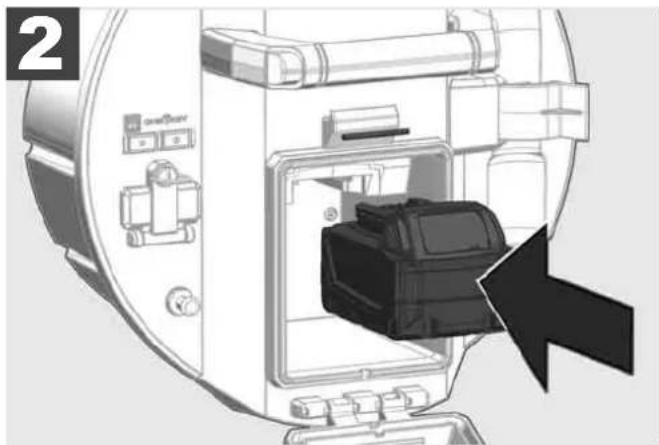

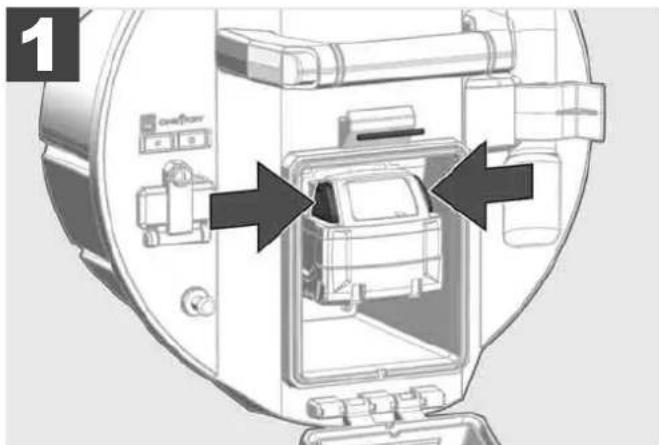

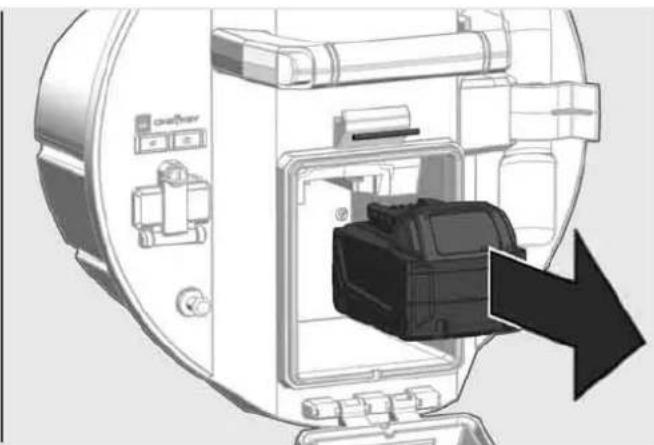

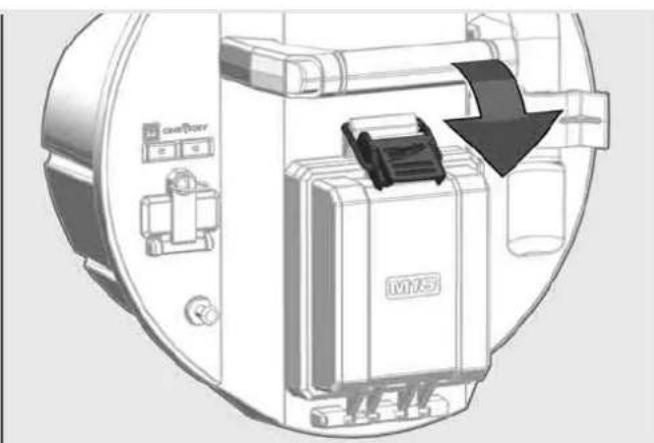

2.2 Bataryanin takilmasi ve cikartilmasi

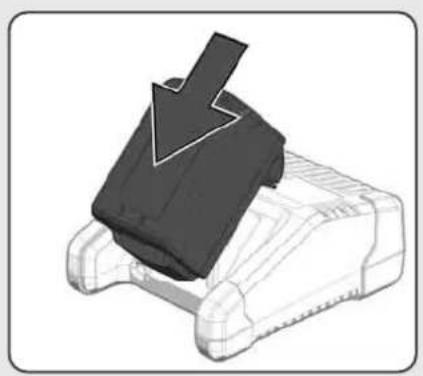

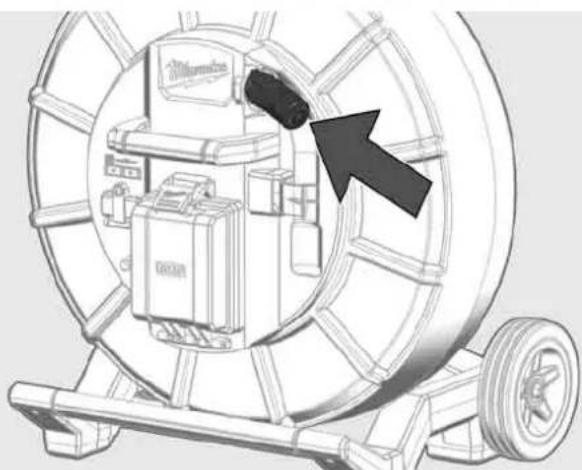

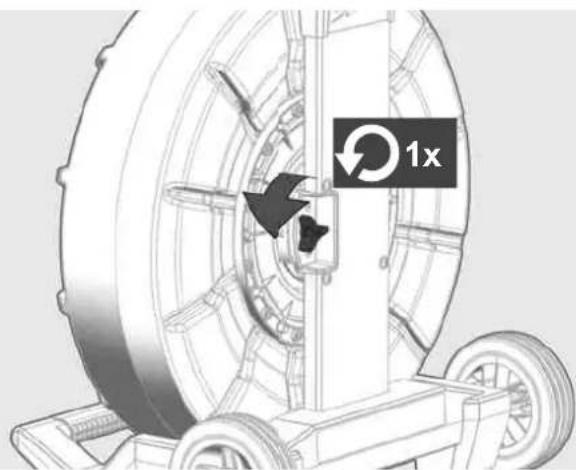

2.3 Batarya Şarjinin kontrol edilmesi

1

2

3

4

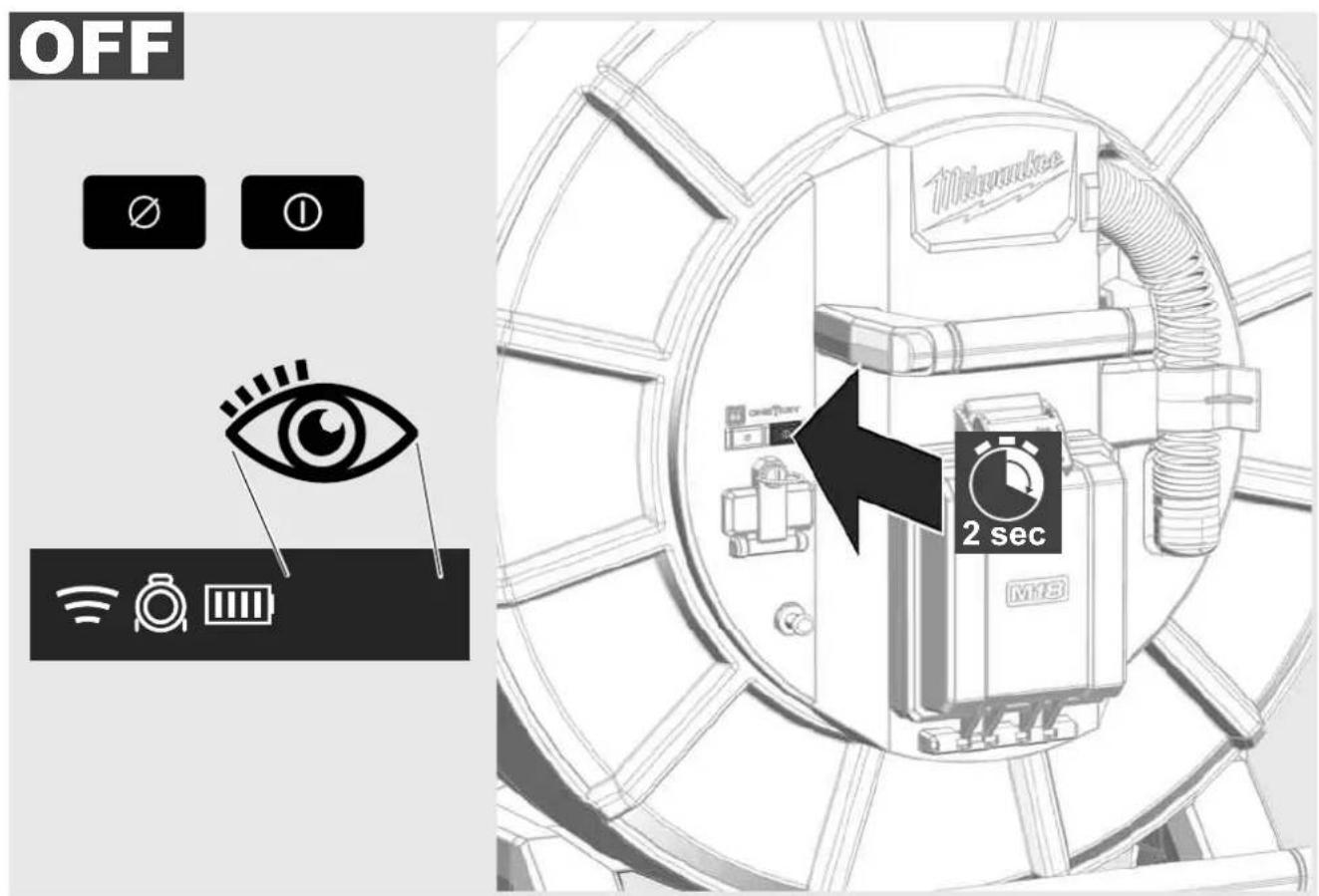

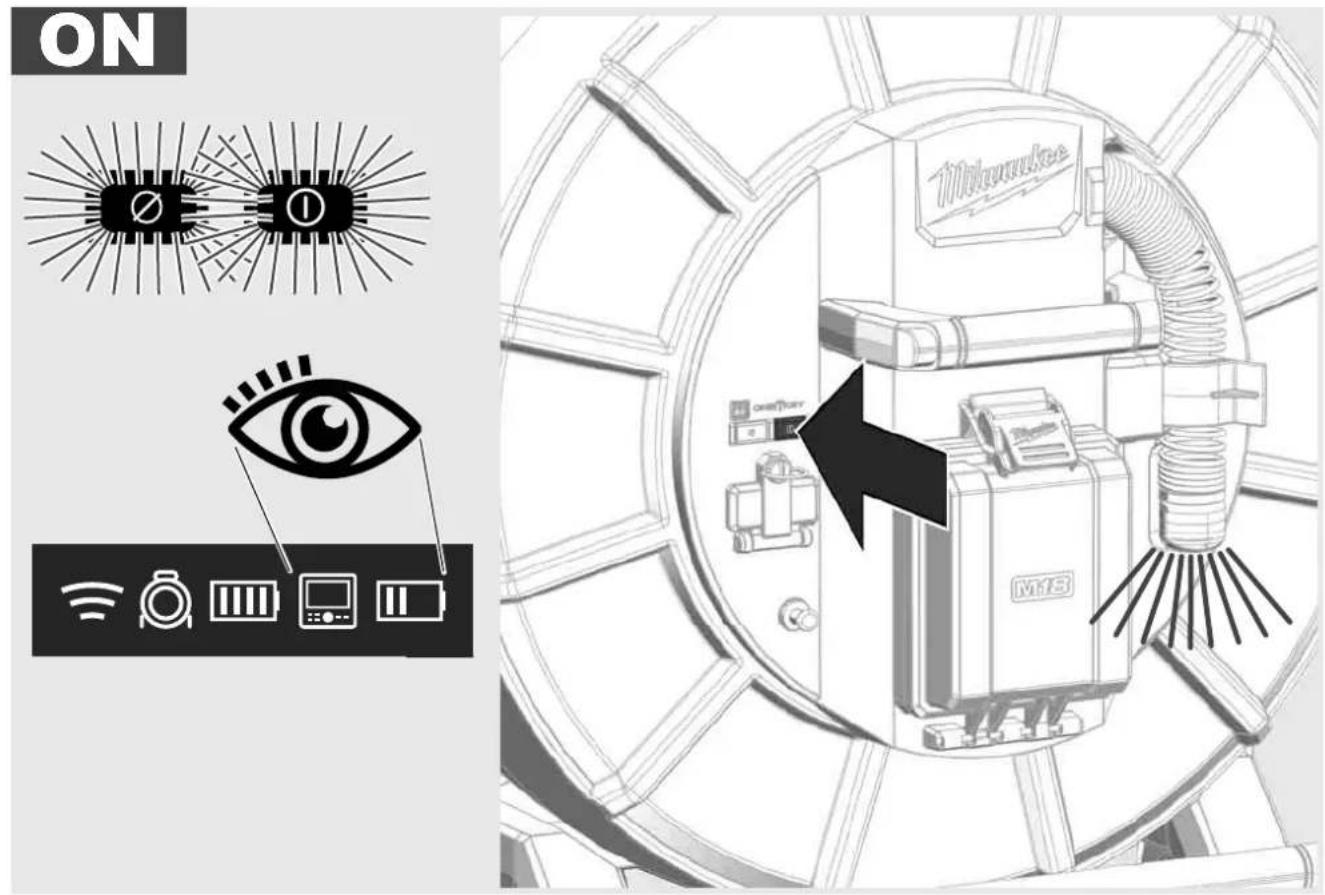

2.6 Açma/Kapatma Şalteri

2.7 Monitor baglanmasi

BORU GÖRÜNTÜLEME SISTEMİ ayarlarınıdehyişirmek, fonksiyonunu kontrl etmek ve kamerayla kaydedilen resim ve videoları güruntülemek icin harici bir güruntüleme cihazi gerekmektedir.

Harici görtuntuleme cihazl BORU GÖRÜNTULEME SISTEMl'nin teslimat kapsamina dahil degildir ve ayrl olarak satin alinmasi gerekmektedir.

Asgidaki opsiyonlararasindan secilebili:

• MILWAUKEE UZAKTAN KUMANDALI MONITOR M18 SIM

• MILWAUKEE BORU GÖRÜNTÜLEME UYGULAMASI ile birlikte bir tablet veya akilli Telefon

UZAKTAN KUMANDALI MONITOR Wi-Fi veya USB-C port überinden BORU GÖRUNTÜLEME SISTEMİne,—baglanir ve kullanıma hemen hazirdir. Bir tablet veya akilı telefon kullanıldığnda,—once MILWAUKEE BORU GÖRUNTÜLEME UYGULAMASI ilgili cihaz”—üzerine yüklenmelidir.

MILWAUKEE UZAKTAN KUMANDALI MONITOR M18 SIM ILE ILK KULLANIM:

1. SMART HUB'Ve UZAKTAN KUMANDALI MONITORU aCIN.
2. UZAKTAN KUMANDALI MONITOR 25 sanije icinde otomatik olarak SMART HUB'a baglanir.

*Kablolu böglanti icin monitoru USB-C port kablosu ile Smart Hub'a baglayin.

AKILLI TELEFON VEYA TABLET ILE ILK KULLANIM:

1. MILWAUKEE BORU GÖRÜNTÜLEME UYGULAMASI'ni indirin ve yükleyin.
2. SMART HUB'Ve goruntuleme cihazin agin.
3. Ayarlar > Wi-Fi opsiyonunu seksin.
4. MTCAM_[LAST 9 DIGITS OF HUB SERIAL #] opsiyonunu seksin.
5. Sifreyi girin: 29702000
6. MILWAUKEE BORU GÖRÜNTÜLEME UYGULAMASI'nı baslatı.

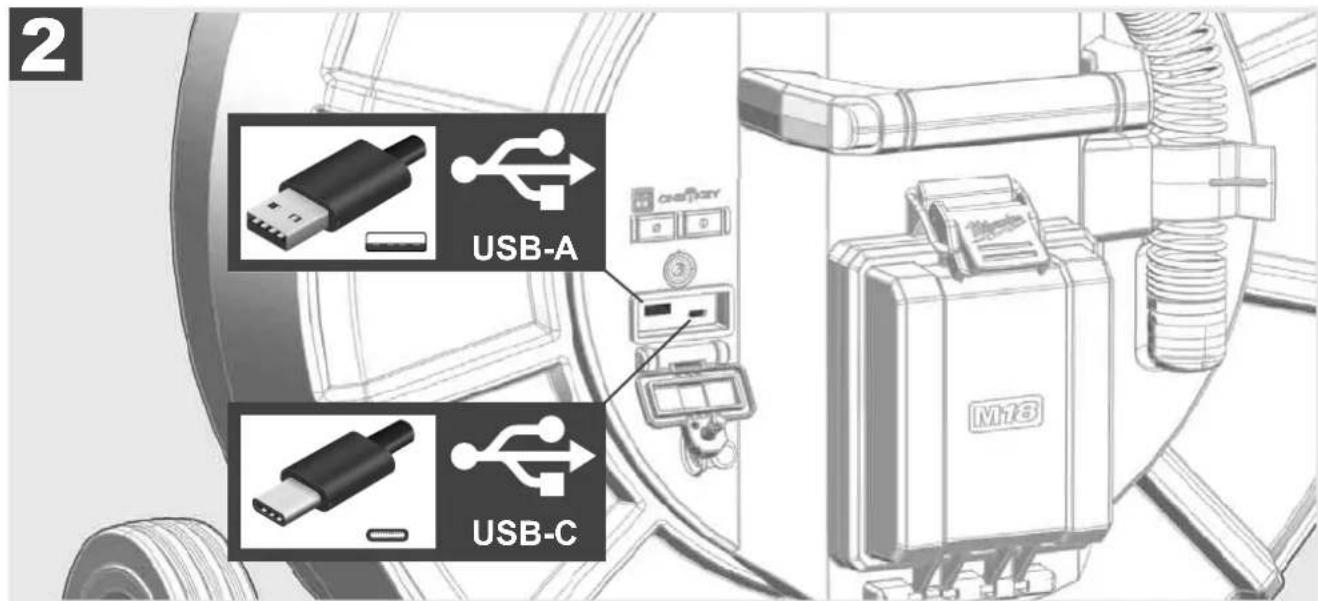

USB-A

• Normal kullanim icin kullanilan port. Video ve resim dosyalarinin dokudan kaydedilmesini ve dahili Smart Hub surucusunden aktarilmasini saglar.
• Smart Hub üzerinde firmware güncellemelerinin yapilabilmesini-SAglar.

USB-C

• Uzaktan kumandalı Monitor M18 SIM ve Smart Hub'in Wi-Fi böglantışı olmadan böglanması-SAğlar. Batarya Şarj edilmemeşse Smart Hub'in akı beslemesinin uzaktan kumandalı monitor M18 SIM üzerinden-SAğlanması vya tersi.

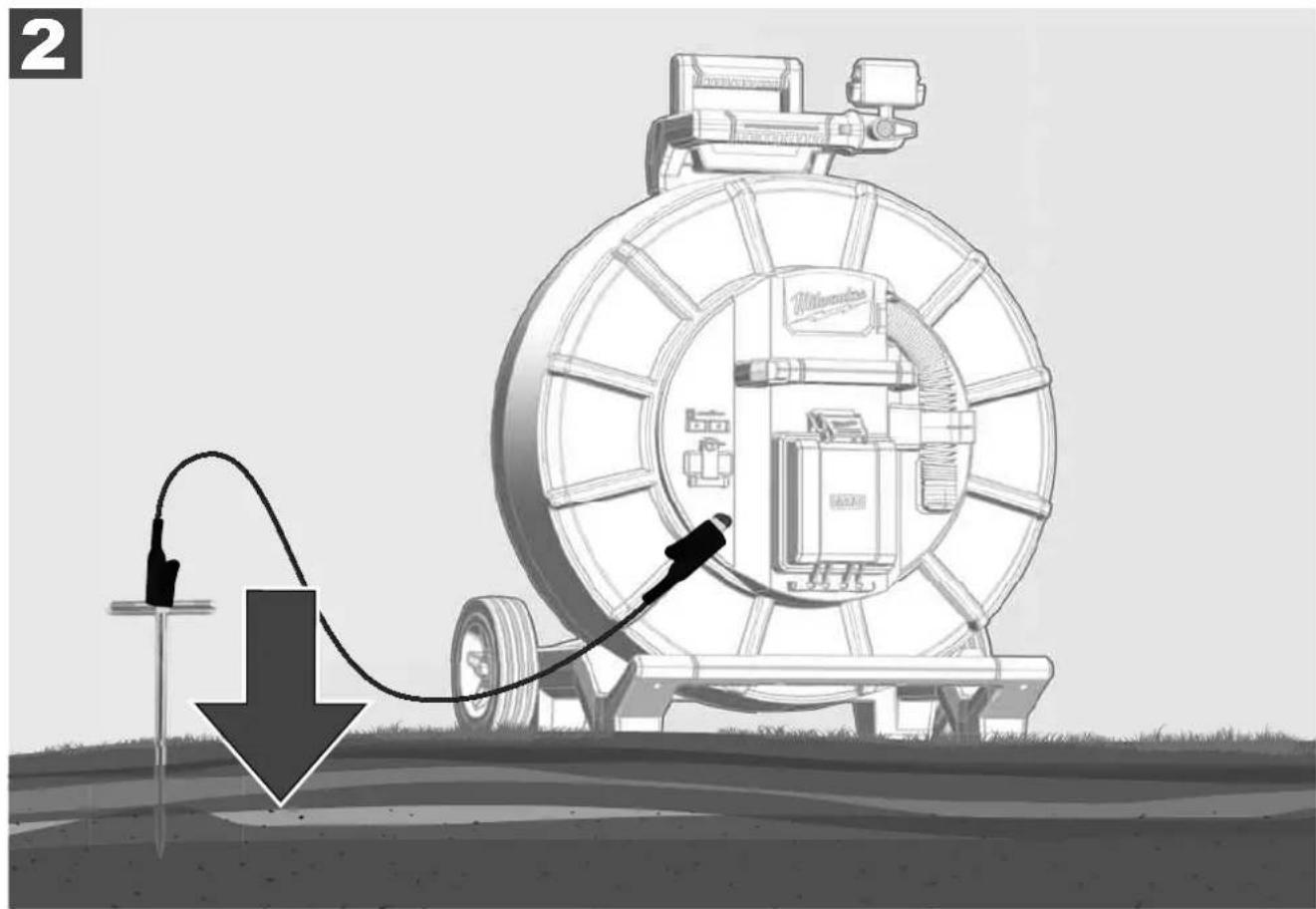

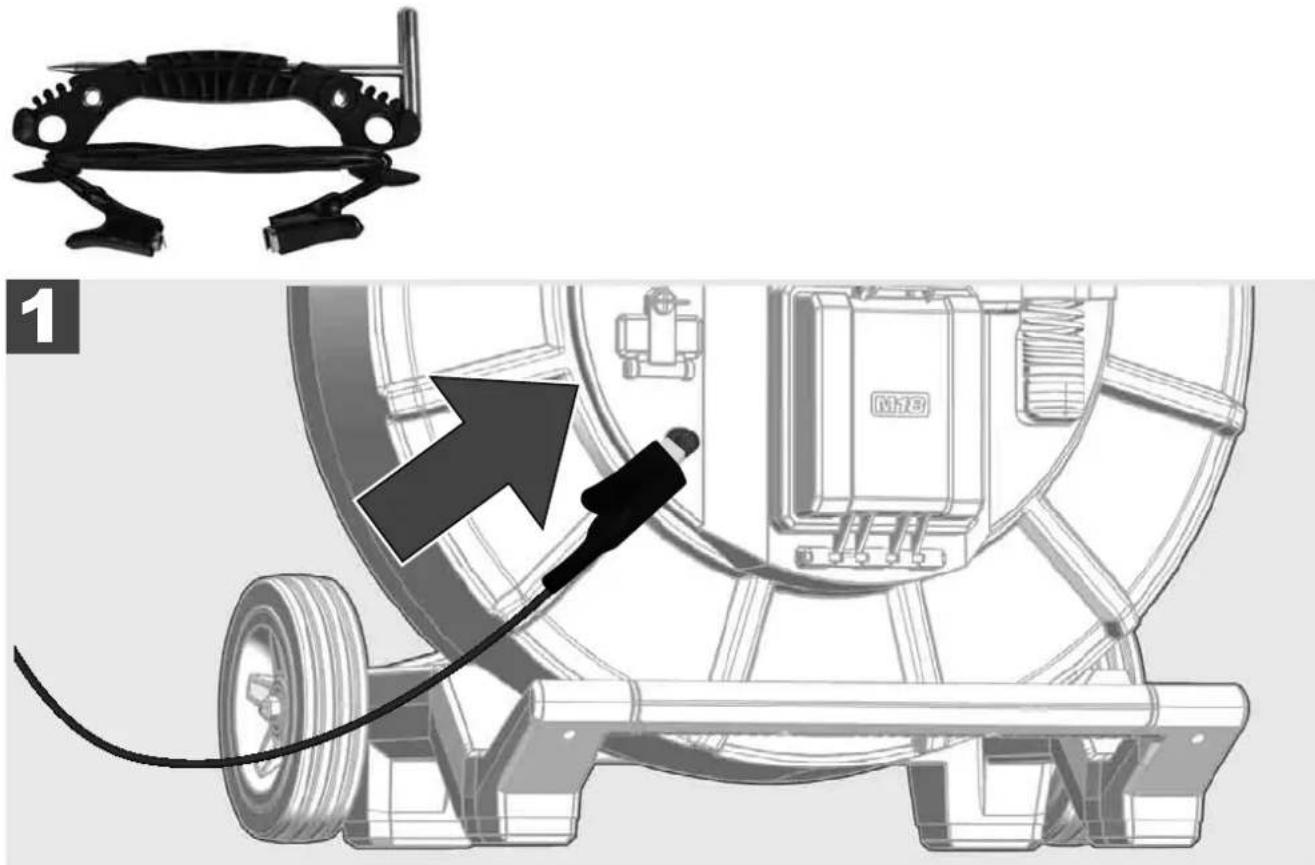

2.9 Topraklama ucu!

Topraklama ucuun, itirmeli kablo KABLO TAKIP fonksiyon uzerinden takip edildiginde daima kullanilmasi gerekmektedir. Akim dongusunn kapali olmasi ve iyi bir yer tespit sinyalin gonderilmesi icin Smart Hub'in topraklanmasi gerekmektedir. Smart Hub'in topraklanmasi icin beraberinde teslim edilen topraklama kablosunu ve topraklama ucuun kullanin.

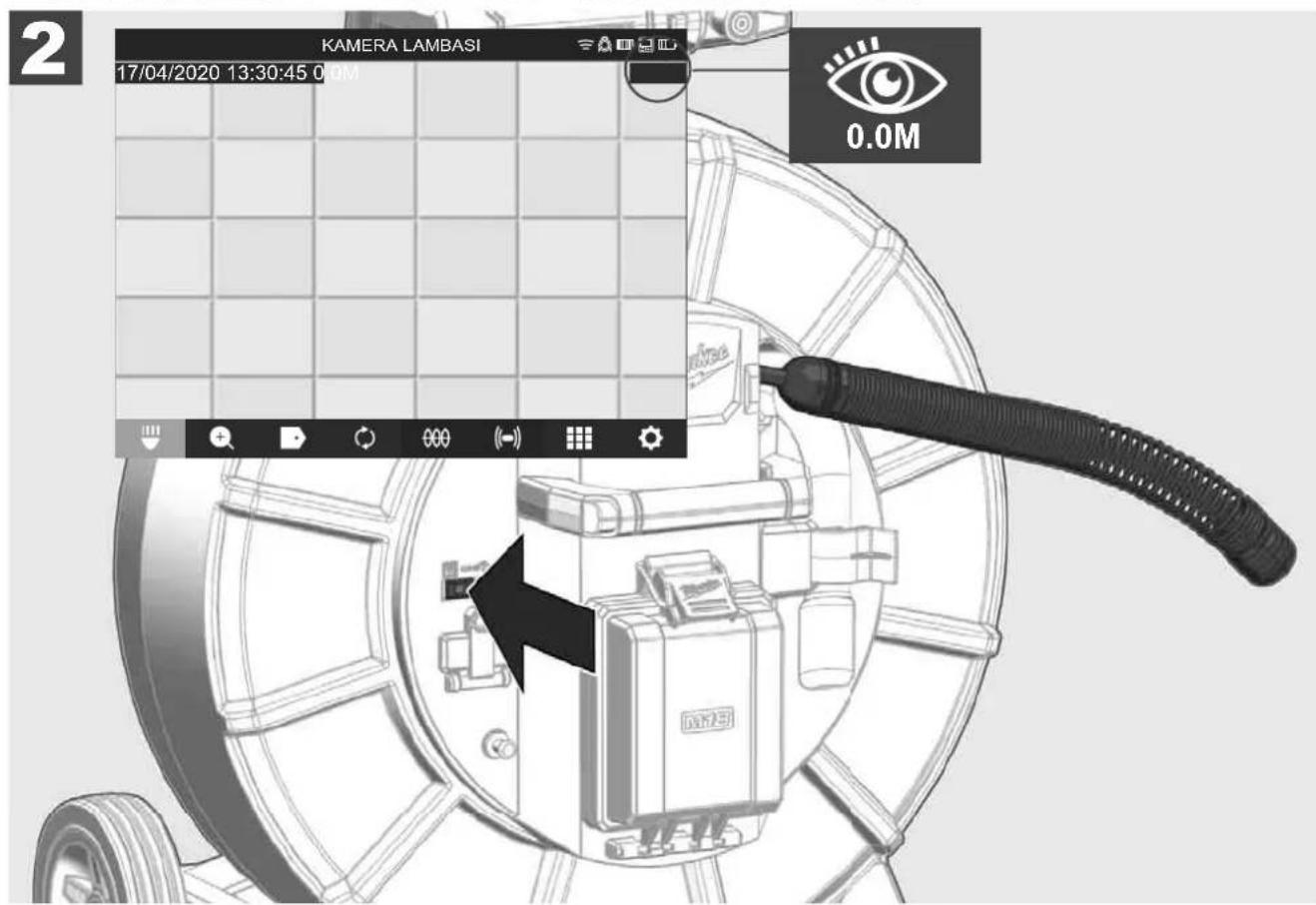

2.10 Uzunluk sayacinin sifirlanmasi

BORU GÖRÜNTÜLEME TÁMBURU üzerinden Çözülme sirasinda Çözülen kablonun uzunluğu uzaktan kumandalı monitor M18 SIM'in durum cubugunda Güsterilir.

Göstergeyi sifirlamak icin tuşuna basin.

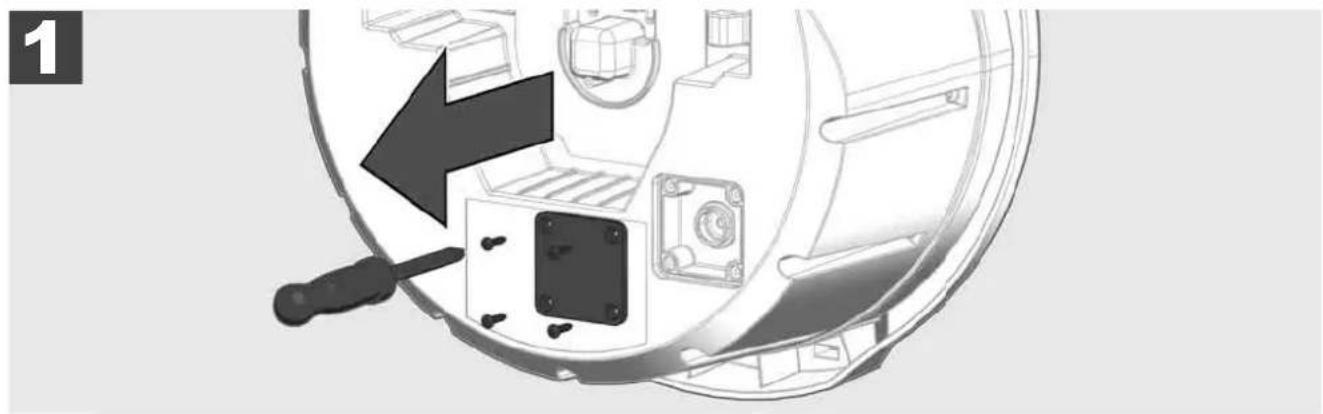

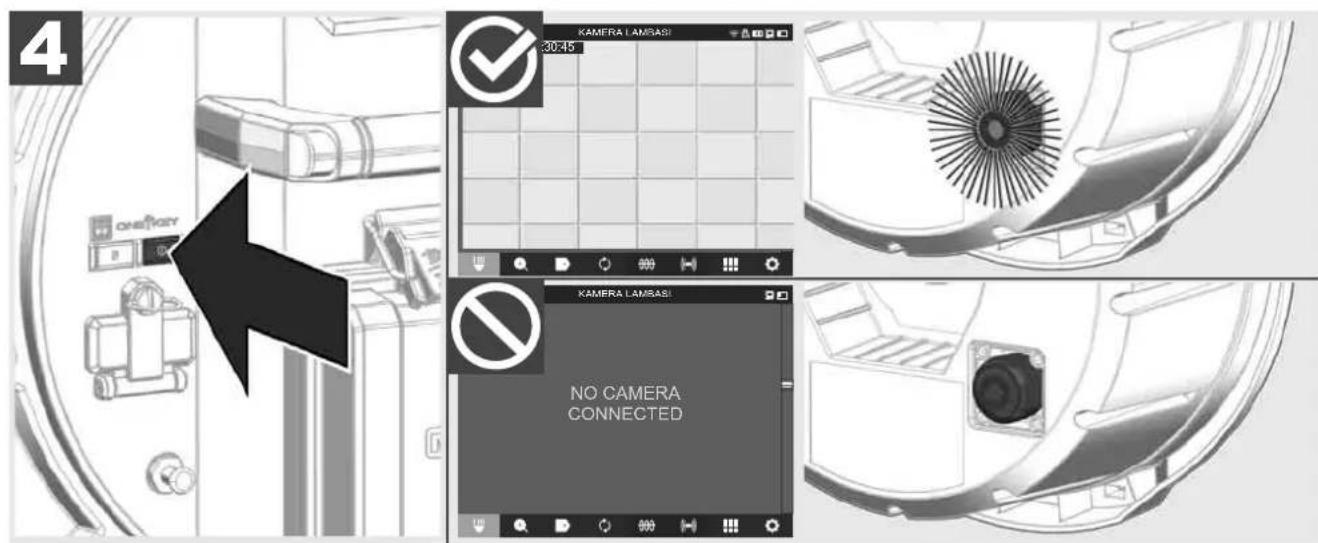

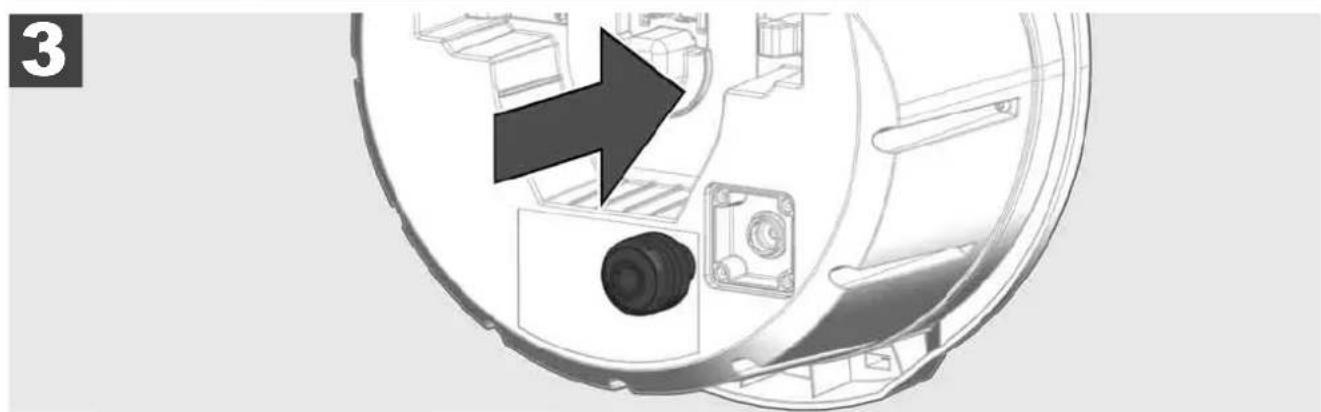

2.11 Kamera test baglantisi

Kamera başylä bir sorun olustuğunda, kamera test baglantı üzerinden kontrol edilebilir.

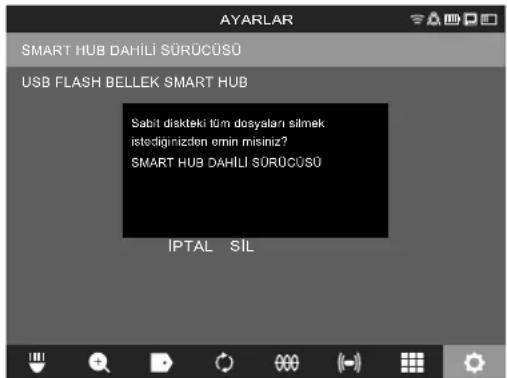

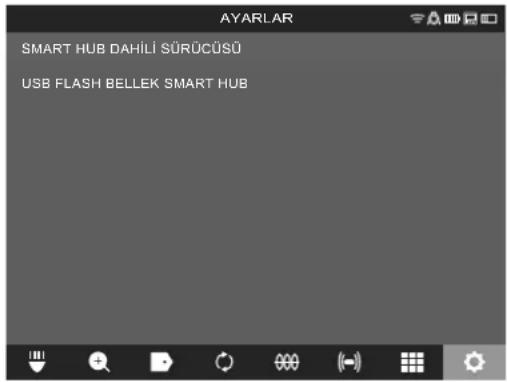

2.12 Dahili sürucü ve USB flash bellege/format atilmasi

Bu fonksiyon ile Smart Hub'in dahili 500 GB surucusune veya USB flash bellege format atabilirsiniz. USB flash belleklere FAT32 formatyla format atilmaldir.

1. AYARLAR BELLEGE FORMAT AT secin.
2. Bellegi segin.

1. Ekrandaki mesaji onaylayin.

Seçilen sürüçüye format atüllr ve sistem AYARLAR menüüne geri dönmektedir.

2.13 Fabrika ayarlari

Fabrika ayarlari fonksiyonunun seilmesyle Smart Hub M18 SISH fabrikada ayarlanmis olan degerlere geri getirilir.

Smart Hub M18 SISH'nin su ayarli siftiranmaktadir:

-ETIKETLERsilinir.

-VIDEOveRESIMayarlari1080P'yegerigetirilir.
- SIRKET ADI silinir.
- SONDA FREKANSI fabrika ayarina geri getirilir.
- KABLO TAKİBİ fabrika ayarina geri getirilir.
- RESIM AYARLARI fabrika ayarina geri getirilir: Renk tonu, aydinlik, kontrast, renk doyum.
- OLÇÜM BIRIMLERİ

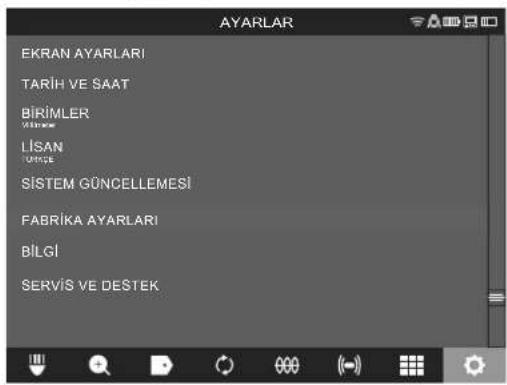

1. AYARLAR FABRIKA AYARLARI secin.

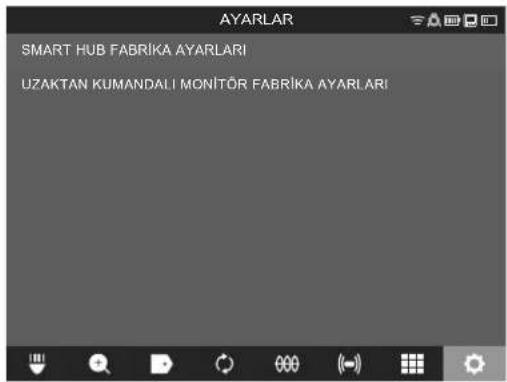

2. FABRIKA AYARLARI Smart Hub M18 SISH secin.

3. Sifirlama mesajini okuyun ve OK ile onaylayin.

Fabrika ayarlarina geri getirme islemi tamamlandi ve systemy ARLAR alt menusune geri donmektedir.

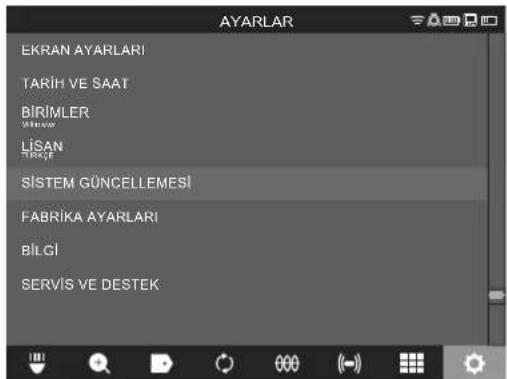

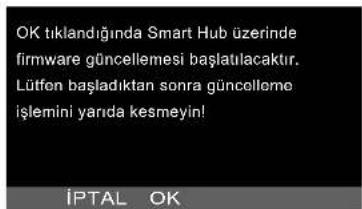

2.14 Sistem guncelleme

Sistem guncellemesinden once AYARLAR BILGI menusünu açın veGPCel firmware sürümünnot edin.

Firmware guncellemeleri ya uzaktan kumandal monitor M18 SIM ya da uzerinde Milwaukee® boru görtüleme uygulaması bulunan bir tablet uzerinden yapilabilel.

1. Smart Hub M18 SISH ve uzaktan kumandalı monitor M18SIM veya üzerinde Milwaukee® boru:görtüleme uygulaması bulunan tabletı�能.
2. Uzaktan kumandal monitor M18 SIM veya tabletin Wi-Fi uzerinden Smart Hub M18 SISH'ya bagli oldugundan emin olun. Wi-Fi baglantisi yoksa, once bu baglantiyi olusturun.
3. Üzerinde firmware güncellemesi bulunan USB flash beligi Smart Hub M18 SISH'nin USB-A portuna takin.
4. AYARLAR SISTEM GUNCELLEMESI secin.

1. Smart Hub M18 SISH segin.

1. Guncellemenin dosya adi ekranda gosterilir. Guncellemeyi baslatmak icin DOSYA ADI seci n.

1. Uyari mesajini okuyun ve OK ile onaylayin.

1. Ilerleme cubugu uzerinde guncellemenin seyri gosterilir.

1. Guncellemenin sonunda onaylanması gereken bir mesaj belirmektedir. Sistemii yeniden baslatmak icin OK secin.

1. Firmware surumunun guncellenip guncellenmedigiin kontrol etmek icin AYARLAR BILGI secin.

3.1 Genel bakı Boru:gürüntüleme tamburu M18 SIC36HDR, M18 SIC30HDR

1 Yatay kullanim ayag
2 Uzaktan kumandali monitor M18 SIM - Tablet tutucu ve baglanti
3 Uzaktan kumandal monitor M18 SIM - Doner kilit
4 Uzaktan kumandal monitor M18 SIM - Devirmeli kilit
5 Kulp
6 Ittirmeli kabloyla birlikte kablo tamburu
7 Dikey kullanim ayagi
8 Kablo tamburu freni
9 Yatay kullanim ayag
10 Tasa duzenegi M18 SIC36HDR
11 Omuz askisi M18 SIC30HDR

1Yataykullanimayaagi
2 Açilir kulp (iceri sürümüş pozisyonda)
3 Açilir kulpu kilitleme ve kilidini acma tusu.
4 Uzaktan kumandalimonitor M18 SIM-Tutucu/Tablet tutucve baglanti
5 Uzaktan kumandal monitor M18 SIM - Doner kilit
6 Uzaktan kumandal monitor M18 SIM - Devirmeli kilit
7 Kulp
8 Ittirmeli kabloyla birlikte kablo tamburu
9 Dikey kullanim ayag
10 Tekerler
11 Kablo tamburu fremi

3.3 Taşima dizeneğin takilması

BORU GORTÜNTÜLEME TAMBURU M18 SIC36HDR, tamburun sirt çantası gibi sirtta tatsächınması-SAğlayan bir taşima dizeneğiyle donatilmıştir. Böylecekıçık tambur rahatca kullanilacagi yere tatsächınabilir. Bu Özellikle merdivençikarken veya merdiven üzerinde calisirken pratiktir.

2

Taşima dizeneğinci yakari takın ve avuc iciiye taşima dizeneği yerine oturana kadar alt tarafina basin. Yerine oturduguundan emin olmak icin taşima dizeneğinden kisaca Çekin.

1

2

1

2

3.6 Uzaktan kumandalı monitor M18 SIM'in ayarlanması

3.7 Boru görtüleme tamburunun kullanimi

Ittirmeli kabloyu asinma izleri yonunden kontrl edin - Sarma sirasinda kabloyu kesikler, bukukluk ve asinma yonunden kontrl edin. Dis kilifi sari ve Beyaz kablo demeti gorulecek sekilde aşi asindigianda ittirmeli kablonun degistirlimesi gerekmektedir. Dis kilifi hasarli bir ittirmeli kablo kullanildigianda icine su ve nem girebilir ve bu da kamera kayitlarinin kalitesini etkileyebilir veya kameranin devre dis kalmasina neden olabilir.

Asgidaki sekilde asiri ainmiS bir di kllf icin ornekler gosterilmektedir. Boyle goren itirmeli kabolar en ksa zamanda degistirilmelidir.

Itirmeli kabloyu ve yay grubunu her zaman kuru ve temiz sekilde muhafaza edin - Sarma sirasinda kaboyu her zaman temiz ve kuru bir bezle temizleyin. Bir is减免 sununda kamera basi ve yaydaki kir articlarini akan suyun altinda dikkatlice temizleyerek giderin. Sallayarak kurutun vya fazla suyu dusuk basinleri bir hava tabancasiyla giderin ve arindan parcalari kurutun. Kamera basi, itirmeli kablo ve baglanti parcalari gunlik kullanimda agresif kimyasallara maruz kalmaktadir. Sistemin titizlikle temizlenmesi bu parcalarin dayanma omrunu uzatmaktadir.

Ittirmeli kabloyu itinayla kullanin - Ittirmeli kabloyu killit diurmdaki tamburdani cekerek gozmeyin. Aksi halde kablo tambur icinde sikisir ve uzerine asiri yuk biner. Diger yandan ittirmeli kablonun killiti tambur icine geritilmesi, makaranin devrilmesine veya kablonun bukulmesine neden olabilir.

Tamburu, giris yerinden yaklasik 1 ile 2 metrearasindaki bir mesafe deduzbir zemine yerlestirin. Boylece kablo bukumlerinin zemin uzerinde cekilmesi onlenerek kablonun kullanimi icin yeteri kadar yer kalmaktadir. Gerektiginde ittirmeli kablonun hareketini yavastralmak icin surtunmeli frene basin.

Tambur yatay pozisyonda kullanildiginda ayaklararasindaki alan buyumektedir.Boylece tambur duz olmayan zeminde daha saglam durmakta ve yuksekligini azaltmaktadir. Bu da dar yerderde calisildiginda bir avantajdir.

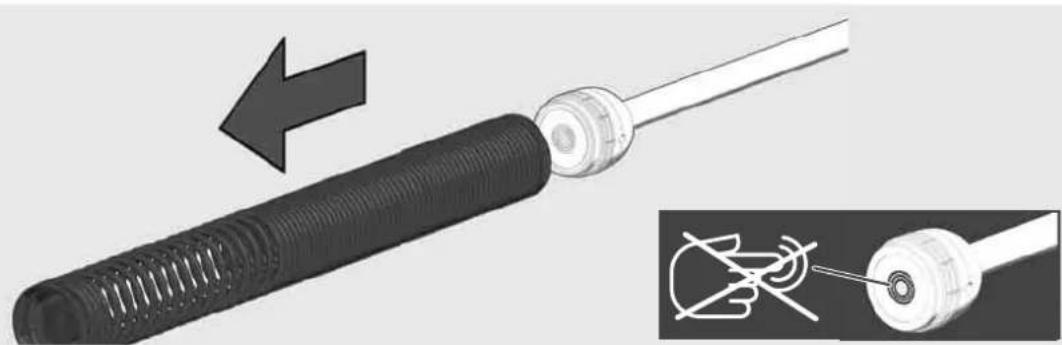

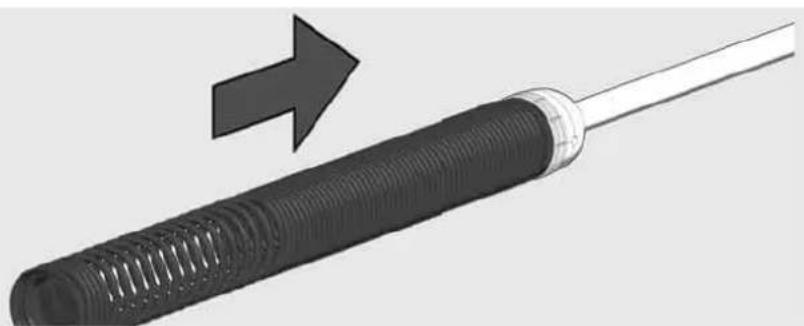

3.8 Kamera

başı grubu

Yay grubu üzerindeki yesil renkli devre kartina,ALTH kontaklara ve de kamera basina mumkun oldugunca ciplak ellerinizle dokunmayin. Aksi halde parmaklar üzerindeki yag tabakasi bu bileşnlereGPCe ve bunlarin erken paslanmasina neden olabilir. Mumkun oldugunda temiz ve kurulastik eldivenler kullanin.

Çıkartmadanònce kamera seksi kuruyacak sekilde silin ve kameranın baglanti alaninareusebilecek kirlenmeleri giderin.

Fazla cekmeyin ve asiri guc uygulamayin!

Yay grubu üzerindeki yesil renkli devre kartina,ALTH kontaklara ve de kamera basina mumkun oldugunca ciplak ellerinizle dokunmayin. Aksi halde parmaklar üzerindeki yag tabakasi bu bileşnlereGPCer ve bunlarin erken paslanmasina neden olabilir. Mumkun oldugunda temiz ve kurulastik eldivenler kullanin.

Çıkartmadan olce kamera basini kuruyacak sekilde silin ve kameran in baglanti alanina dusebilecek kirlenmeleri giderin.

Fazla cekmeyin ve asiri guc uygulamayin!

1
2

3

4

3.10 Kamera koruma kapagi

Koruma kapaklari - 25 mm veya 34 mm capindaki camera baslarina uygundur. Bu koruma kapaklari butun BORU GÖRÜNTÜLEME TAMBURLARI veya yedek camera baslari ile birlikte teslim edilir.

Kilavuzlar - Kamera basinin zemin uzerinde gitmesi ve boruylaogrudan temas etmemesi icin yay grubu uzerine yerleştinirlirler.

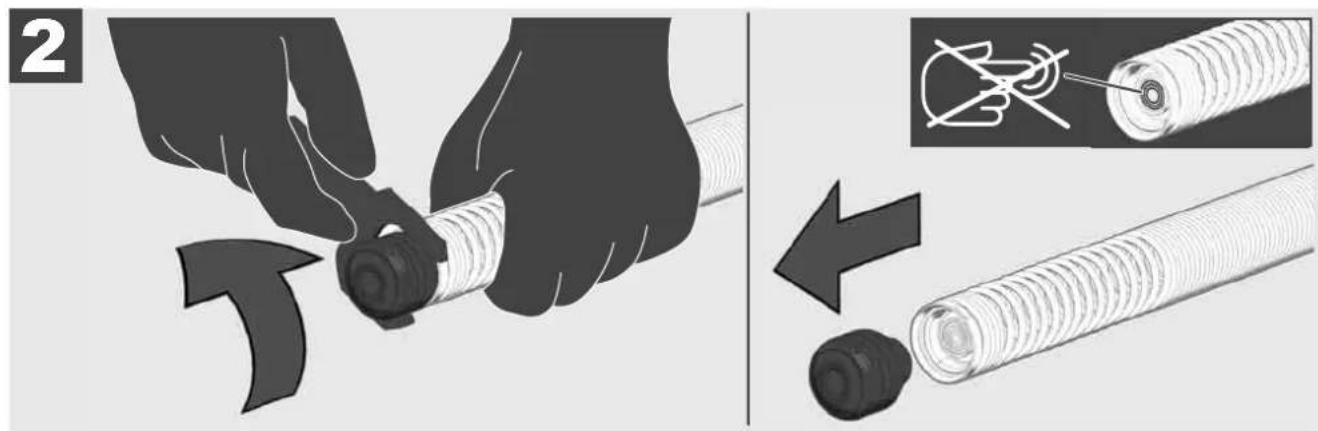

Koruma kapağınin Çikartilmasi

Koruma kapaginin takilmasi

3.11 Kamera kilavuzlari

25 mm veya 34 mm genisligindeki camera目前为止在 her biri icin iki kilavuz bulunmaktadir: 75 mm genisliginde kucuk ve 100 mm genisliginde orta bir model.

Kamera kilavuzu 25 mm

Kamera kilavuzu 34 mm

1

2

3

3.12 Servis ve Destek

BORU GÖRÜNTÜLEME SISTEMİNIZİN tamir edilmesi gerektigiinde SERVIS VE DESTEK üzerinden buttün onemli Telefon numaraları iceren Milwaukee takimiçari servis sayfasina ulasabilirsiniz.

AYARLAR SERVIS VE DESTEK secin.

OBSAH
