KULLANIM KILAVUZU M18 SIC30 MILWAUKEE

1 Genel açıklamalar 2

1.1 Boru görüntüleme sistemleri için özel güvenlik talimatları 2
1.2 Ek güvenlik ve çalışma talimatları 2
1.3 Teknik veriler 3
1.4 Amacına uygun kullanım....3
1.5 Avrupa kurulumları ile ilgili frekans gereksinimleri 3
1.6 AT Uygunluk beyani 4
1.7 ONE-KEY™ 4
1.8 Bataryalar....4
1.9 Lityum iyon bataryaların taşınması 4
1.10 Bakim 4
1.11 Semboller....5

2 Smart Hub M18 SISH 6

2.1 Genel bakış Smart Hub M18 SISH 6
2.2 Bataryanın takılması ve çıkartılması 7
2.3 Batarya şarjının kontrol edilmesi 8
2.4 Smart Hub M18 SISH'nın takılması 9
2.5 Smart Hub M18 SISH'nın çıkartılması 10
2.6 Açma/Kapatma şalteri....11
2.7 Monitörün bağlanması 12
2.8 USB portlar....13
2.9 Topraklama ucu 14
2.10 Uzunluk sayacının sıfırlanması 15
2.11 Kamera test bağlantısı 16
2.12 Dahili sürücü ve USB flash belleğe format atılması 17
2.13 Fabrika ayarları 18
2.14 Sistem güncelleme.... 19

3 BORU GÖRÜNTÜLEME TAMBURLARI 21

3.1 Genel bakış Boru görüntüleme tamburu M18 SIC36 21
3.2 Genel bakış Boru görüntüleme tamburu M18 SIC60 22
3.3 Taşıma düzeneğinin takılması....23
3.4 Taşıma düzeneğinin çıkartılması 24
3.5 Uzaktan kumandalı monitor M18 SIM'in takılması 25
3.6 Uzaktan kumandalı monitor M18 SIM'in ayarlanması 26
3.7 Boru görüntüleme tamburunun kullanımı 27
3.8 Kamera başı grubu 28
3.9 Yay grubu 29
3.10 Kamera koruma kapağı 30
3.11 Kamera kılavuzları 31
3.12 Servis ve Destek 32

1.1 Boru görüntüleme sistemleri için özel güvenlik talimatları

Boruların içindeki çalışmalarda, boruların üzerinde voltaj olmamasına veya elektrik yüklü olmamasına dikkat edin. Boruların içinde sıvı maddelerin bulunmaması gerekir. Kamera ve cihaz sıvı maddeler ile temas etmemelidir.

Kamera ve kablonun yağ, gaz veya başka korozif maddelerle temas etmesi uygun değil.

Patlama, elektrik çarpması ve maddi zarar riskini azaltmak için bütün çalışmalardan önce çalışma alanını daima kontrol edin. Kablo elektrikli bileşenler, kimyasallar veya hareketli parçalar ile temas etmemelidir.

Cihazda hasar riskini azaltmak için aşırı güç uygulamayın ve kabloyu bükmeyin. Kontrol kamerasını ve kabloyu, aşındırıcı veya yağlı maddelerle temas edebilecek alanlarda kullanmayın.

Kabloyu tıkanıklıkları veya engelleri gidermek için kullanmayın. Bu bir boru temizleme aleti değildir!

Kontrol edilecek atık su borusunda kimyasal maddeler, bakteriler veya başka zehirli maddeler veya enfeksiyonlara neden olan mikrop bulunma ihtimali varsa, üretici tarafından tavsiye edilen koruyucu eldivenlerden lateks veya kauçuktan olanları ve koruyucu gözlük, yüz maskesi, koruyucu giysi ve solunumu koruyucu maske kullanın. Boru devreleri, zehirli veya enfeksiyonlara neden olan mikroplar ve ağır yanıklara veya başka ağır yaralanmalara neden olabilen kimyasal maddeler, bakteriler veya başka maddeler içerebilirler.

Hijyen talimatlarına dikkat edin. Cihazla çalışırken yemek yemeyin veya sigara içmeyin. Boru görüntüleme sistemini kullandıktan veya sistemle çalıştıktan sonra, elleriniz ve diğer vücut kısımlarınız borunun içindeki maddelerle temas ettiyse, bunları her zaman sıcak su ve sabunla yıkanması gerekmektedir. Böylece zehirli veya enfeksiyonlara neden olan mikroplarla temastan dolayı oluşan sağlık risklerini önlemiş olursunuz.

Kullanımdan önce kabloyu aşınma izleri ve hasarlar yönünden kontrol edin. Aşınmış veya hasarlı kabloyu cihazı kullanmadan önce değiştirin.

DİKKAT! Boru görüntüleme sistemi taşıma düzeneğiyle sırtta taşınırken dikkatli olunması gerekmektedir. Dengenizi kaybedebilirsiniz.

Cihazı her zaman temkinli ve dikkatli kullanın. Bütün tehlikeli durumların önceden kestirilmesi mümkün değildir. Bu cihazı, elinizdeki bu kılavuzu anlamadığınızda veya bu işi yerine getirmede zorluk çektiğinizde kullanmayın. Ayrıca bilgiler veya eğitim almak için Milwaukee veya vasıflı bir uzmana başvurun.

Etiket ve model levhalarını yerlerinden sökmeyin. Bu levhalar üzerinde önemli bilgiler bulunmaktadır. Uyarı levhaları okunaksız bir duruma geldiyse veya kaybolduysa, ücretsiz olarak yenilerini alabilmek için MILWAUKEE Müşteri Servisine başvurun.

Taşlama, kesme makineleri, matkaplar ve inşaat işlerinden dolayı oluşan bazı tozlar kanserojen olabilen, doğum hasarlarına neden olabilen veya üremeyi etkileyebilen kimyasal maddeler içerebilirler. Bu tür kimyasal maddeler için örnekler:

- Kurşun temelli boyalarda kurşun,

- tuğla taşlar, çimento veya başka duvarcılık ürünlerinde kristalin silisyum dioksit ve de

- kimyasal olarak işlenmiş inşaat kerestelerinde arsenik veya krom.

Maruz kalma riski bu tür işleri ne kadar sık yaptığınıza bağlıdır. Maruz kalma riskini mümkün olduğu kadar düşük tutmak için daima iyi havalandırılmış alanlarda çalışınız. Örneğin mikro partikül filtreli toz maskeleri gibi resmi ruhsatlı koruyucu donanım kullanınız.

1.2 Ek güvenlik ve çalışma talimatları

Aletin dış yüzeyi ıslak olduğunda bataryayı değiştirmeyin.

Kullanılmış bataryaları yakmayın veya ev çöpüne atmayın. Yetkili Milwaukee satıcıları kullanılmış bataryaların çevreye zarar vermeyecek şekilde imha edilmesi hizmeti sunmaktadır.

Bataryaları metal cisimlerle bir arada muhafaza etmeyin (kısa devre tehlikesi).

M18 sistemli bataryaları sadece M18 sistemli şarj aletleriyle şarj ettirin. Başka sistemlere ait bataryalar kullanmayın.

Aşırı yük veya aşırı sıcaklıklarda hasar gören bataryalardan batarya sıvısı akabilir. Batarya sıvısıyla temas halinde, ilgili yeri derhal su ve sabunla yıkayın. Gözle temas halinde gözleri derhal en az 10 dakika süreyle iyice yıkayın ve hemen bir doktora gidiniz.

Uyarı! Bir kısa devreden kaynaklanan yangın, yaralanma veya ürün hasarları tehlikesini önlemek için cihazı, bataryayı veya şarj cihazını asla sıvıların içine daldırmayın ve içlerine sıvı girmesini önleyin. Tuzlu su, belirli kimyasallar, ağartıcı madde veya ağartıcı madde içeren ürünler gibi korozyona neden olan veya iletken sıvılar kısa devreye neden olabilir.

Bu cihaz, fiziksel, duyusal veya zihinsel yetenekleri yetersiz veya tecrübe veya bilgi eksikliği olan insanlar tarafından kullanılmaz veya temizlenemez. Kendilerine yasalar gereği güvenliklerinden sorumlu olan bir kişi tarafından cihazın güvenli şekilde kullanımının öğretilmiş olması durumu hariçtir. Yukarıda anılan kişiler, cihazı kullandıkları sırada gözetim altında tutulmalıdır. Bu cihaz çocuklardan uzak tutulmalıdır.

Kullanılmadığında güvenli bir şekilde ve çocukların erişemeyeceği bir yerde muhafaza edilmelidir.

1.3 Teknik veriler

M18 SIC36 M18 SIC60 M18 SISH

Kamera kablosu uzunluğu....36 m....60 m

Kamera başı....ø 25 mm....ø 34 mm

Max. büyütme....4x....4x

Batarya voltaji 18 V

EPTA prosedürü 01/2014 uyarınca ağırlık (4.0 Ah / 12 Ah)..... 12,4 kg..... 20,46 kg..... 5,37 kg

Bluetooth frekans bandı (frekans bantları)....2402-2480 MHz

Yüksek frekans gücü....1,8 dBm

Bluetooth sürümü 4.0 BT sinyal modu

Çalışma için tavsiye edilen ortam sıcaklığı ......-18 .... +50 °C

Tavsiye edilen batarya tipleri....M18B...; M18HB...

Tavsiye edilen şarj aletleri ...... M12-18C, M12-18AC, M12-18FC, M1418C6

1.4 Amacına uygun kullanım

Boru görüntüleme sistemi boru hatlarının görüntülenmesi ve incelenmesi için tasarlanmıştır. Sistem üç modülden oluşmaktadır:

- Boru görüntüleme tamburu M18 SIC36 veya M18 SIC60

Boru görüntüleme tamburu ittirmeli kablonun sarılması ve çözülmesi ve de kontrol edilmesi içindir. Tamburlar iki farklı boyutta temin edilebilir: M18SIC36 çapları 50 mm ile 150 mm arası borular ve en büyük model M18SIC60 çapları 75 mm ile 250 mm arası olan borular içindir.

Her iki tambur, üzerinde yay grubuyla birlikte otomatik hizalamalı kamera başının bulunduğu bir ittirmeli kablo içermektedir. Uzaktan kumandalı monitor M18 SIM ve Smart Hub M18 SISH her iki tambur ile birlikte kullanılabilir.

Her iki tambur hem dikey hem de yatay olarak kullanılabilir. M18 SIC36 modelinin arka tarafına, cihazı sırtta taşımak için bir taşıma düzeneği tutturulabilir.

- Smart Hub M18 SISH

Smart Hub M18 SISH boru görüntüleme sistemini kontrol etmek için tasarlanmıştır.

Uzaktan kumandalı monitor M18 SIM veya üzerinde Milwaukee® boru görüntüleme uygulamasının yüklendiği tablet, video kayıtlarını ve resimleri almak için Smart Hub M18 SISH ile bağlanır. Hem videolar hem de resimler Smart Hub M18 SISH'nın dahili sürücüsü üzerine kaydedilir.

- Uzaktan kumandalı monitor M18 SIM (teslimat kapsamına dahil değil; ayrıca satın alınabilir)

Uzaktan kumandalı monitör M18 SIM, kamera başının kaydettiği videoların izlenmesini, video ve resimlerin kaydedilmesini ve de video ve resim dosyalarının izlenmesini sağlamaktadır. Video kaydı sırasında dahili mikrofon üzerinden konuşulan yorumlar kaydedilebilir. „Etiketler“ fonksiyonu üzerinden de yorum metinleri eklenebilir. Yorum metinleri kaydedilen video içinde gösterilir ve tarih, saat ve çözülen kablo uzunluğu ile birlikte resimler üzerinde gösterilir.

Bu cihaz sadece belirtilmiş olan amacına uygun olarak kullanılabilir.

1.5 Avrupa kurulumları ile ilgili frekans gereksinimleri

Açıklama: Bu cihaz test edilmiştir ve EN 300 440 V2.1.1 standardı kategori 3 bir alıcının sınır değerlerine uygundur.

Bu sınır değerler ile konut binalarında radyo parazitlerine karşı uygun bir korumanın sağlanması istenmektedir.

Bu cihaz, 2402 ile 2480 MHz frekans aralığında radyo dalgaları yayan başka cihazlar üzerinde etkilidir. Bu yüzden uzaktan kumandanın kullanımı sırasında arızalar oluşabilir. Belirli durumlarda arızaların kalıcı olması mümkündür. Bu cihazın başka cihazların radyo sinyallerinden etkilenip etkilenmediğini tespit etmek için, diğer cihazları kısa bir süre için kapatın ve kapatıldığında arızanın kaybolup kaybolmadığını kontrol edin. Aşağıdaki önlemler arızaların giderilmesine yardımcı olabilir:

• Arıza kaynağınlı kapatın.
• Arıza kaynağına mesafeyi artırın.
• Yetkili bir satıcıya veya vasıflı bir radyo teknisyenine danışın.

1.6 AT Uygunluk beyani

Techtronic Industries GmbH şirketi işbu suretle M18SISH modeli radyo ekipmanının 2014/53/AB sayılı direktife uygun olduğunu beyan eder. AB Uygunluk Beyanının tam metninin bulunduğu internet adresi: http://services.milwaukeetool.eu

1.7 ONE-KEY™

Bu cihazın ONE-KEY fonksiyonelliği hakkında daha fazla bilgi edinmek için yanında bulunan kısa kullanma kılavuzunu okuyun veya www.milwaukeetool.com/one-key adresindeki internet sitemizi ziyaret edin. ONE-KEY uygulamasını App Store veya Google Play üzerinden akıllı telefonunuza yükleyebilirsiniz.

Elektrostatik deşarj durumunda bluetooth bağlantısı kesilir. Bu durumda bağlantı manuel olarak tekrar oluşturun.

Bu cihaz EN 55014-2:2015 / EN 301489-1 V2.2.3 / EN 301489-17 V3.1.1 standartlarının asgari taleplerini yerine getirmektedir.

ONE-KEY™ göstergesi

Mavi yanan lamba: Radyo bağlantısı aktif ve ONE-KEY™ uygulaması üzerinden ayarlanabilir.

Mavi yanıp sönen lamba: Cihaz ONE-KEY™ uygulaması ile iletişimde.

Kırmızı yanıp sönen lamba: Cihaz güvenlikle ilgili nedenlerden dolayı bloke edildi ve bloke durum ONE-KEY™ uygulaması üzerinden kullanıcı tarafından kaldırılabilir.

1.8 Bataryalar

Uzun süre kullanılmamış olan bataryaları kullanmadan önce şarj ettirin.

50°C üzerindeki sıcaklıklar bataryanın verimini azaltır. Güneş ışınları veya kaloriferden dolayı uzun süre ısıya maruz kalmasından kaçının.

Şarj aletinin ve bataryadaki kontakları temiz tutun.

Mümkün olduğu kadar uzun bir dayanma ömrü için bataryanın kullanımdan sonra tamamıyla şart ettirilmesi zorunludur.

Uzun bir dayanma ömrü için batarya, şarj edildikten sonra şarj cihazından çıkartılmalıdır.

Batarya 30 günden fazla muhafaza edildiğinde:

Bataryayı 27°C altındaki sıcaklıkta ve kuru bir yerde muhafaza edin.

Bataryayı yakl. %30-%50 oranında şarj edilmiş olarak muhafaza edin.

Bataryayı her 6 ayda bir tekrar şarj ettirin.

1.9 Lityum iyon bataryaların taşınması

Lityum iyon bataryalar tehlikeli maddelerin taşınmasıyla ilgili yasal hükümlere tabidir.

Bu bataryaların bölgesel, ulusal ve uluslararası yönetmeliklere ve hükümlere uyularak taşınması zorunludur.

- Tüketiciler bu bataryaları herhangi bir özel şart aranmaksızın karayoluyla taşıyabilirler.

- Lityum iyon bataryaların nakliye şirketleri tarafından ticari taşımacılığı için tehlikeli madde taşımacılığının hükümleri geçerlidir.

Sevk hazırlıkları ve taşıma sadece ilgili eğitimi görmüş personel tarafından gerçekleştirilebilir. Bütün süreç uzmanca bir refakatçilik altında gerçekleştirilmek zorundadır.

Bataryaların taşınması sırasında aşağıdaki hususlara dikkat edilmesi gerekmektedir:

- Kısa devre oluşmasını önlemek için kontakların korunmuş ve izole edilmiş olmasından emin olun..

- Bataryanın ambalajı içinde kaymamasına dikkat edin.

- Hasarlı veya sıvıları sızan bataryaların taşınması yasaktır.

Ayrıca açıklamalar için nakliye şirketinize başvurun.

1.10 Bakim

Sadece Milwaukee aksesuarları ve Milwaukee yedek parçalarını kullanın. Değiştirme işlemi tarif edilmeyen parçaların bir Milwaukee müşteri servisi tarafından değiştirilmesini sağlayın (Garanti/Müşteri Servisi adresleri broşürüne dikkat edin).

Gerektiğinde, makine modeli ve güç levhası üzerindeki altı haneli rakam belirtilerek müşteri servisinizden veya doğrudan Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden adresinden bir ayrıntılı çizim talep edilebilir.

1.11 Semboller

DİKKAT! İKAZ! TEHLİKE!

Cihaz üzerindeki her türlü çalışmalardan önce bataryayı çıkarın.

Cihazı çalıştırmadan önce lütfen bu kılavuzu dikkatle okuyun.

Koruyucu eldiven giyin!

Cihazla çalışırken daima bir koruyucu gözlük takın.

Elektrikli cihazların, pillerin/bataryaların evsel atıklarla birlikte bertaraf edilmesi yasaktır.

Bertaraf edilecek elektrikli cihazlar ve bataryalar ayrılarak biriktirilmeli ve çevreye zarar vermeden bertaraf edilmeleri için bir atık değerlendirme tesisine götürülmelidirler.

Yerel makamlara veya satıcınıza geri dönüşüm tesisleri ve atık toplama merkezlerinin yerlerini danışınız.

V Voltaj

Doğru akım

Avrupa uyumluluk işareti

Britanya Uygunluk İşareti

Ukrayna uyumluluk işareti

Avrasya uyumluluk işareti

2.1 Genel bakış Smart Hub M18 SISH

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Milwaukee

1 Yay sabitleme klipsi - Yayın ve kameranın taşınma sırasında sabitlenmesi için.
2. Yay yuvası - Yayın ve kameranın taşınma ve muhafaza edilme sırasında yerinde durmasını sağlar.
3 Kablo kılavuzu - Smart Hub'ın yerine oturmasından önce yayı ve ittirmeli kabloyu kılavuzun içinden geçirin.
4 Kulp
5 Kilit açma tuşu - Smart Hub'ı boru görüntüleme tamburundan ayırmak için bu düğmeye basın.
6 Ana şalter - Cihazı çalıştırmak için bir defa basın; cihazı kapatmak için basılı tutun.
7 Kablo uzunluğunu sıfırlama düğmesi - Çözülmüş kablonun uzunluğunu sıfırlar.
8 ONE-KEY LED göstergesi
9 USB-A port – Video ve resimlerin doğrudan kaydedilmesi ve firmware güncellemeleri için.
10 USB-C port – Uzaktan kumandalı monitor M18 SIM ile Smart Hub'ın birbirine bağlanması için opsiyonel güç ve veri bağlantısı.
11 USB bağlantıları kapağı - USB bağlantılarını toz ve nemden koruyan su geçirmez kapak.
12 Topraklama ucu - Smart Hub'ın ittirmeli kablonun takip edilmesi sırasında topraklanması için.
13 Batarya kapağı - Bataryayı toz ve nemden koruyan su geçirmez kapak.
14 Batarya bölmesi – M18 ^TM batarya için
15 Smart Hub ile boru görüntüleme tamburunu birbirine bağlamak için bağlantı.
16 Kamera test bağlantısı - Kamera başında sorun olduğunda hatayı gidermek için

2.2 Bataryanın takılması ve çıkartılması

2.3 Batarya şarjının kontrol edilmesi

2.7 Monitörün bağlanması

BORU GÖRÜNTÜLEME SİSTEMİ ayarlarını değiştirmek, fonksiyonunu kontrol etmek ve kamerayla kaydedilen resim ve videoları görüntülemek için harici bir görüntüleme cihazı gerekmektedir.

Harici görüntüleme cihazı BORU GÖRÜNTÜLEME SİSTEMİ'nin teslimat kapsamına dahil değildir ve ayrı olarak satın alınması gerekmektedir.

Aşağıdaki opsiyonlar arasından seçilebilir:

- MILWAUKEE UZAKTAN KUMANDALI MONİTÖR M18 SIM

- MILWAUKEE BORU GÖRÜNTÜLEME UYGULAMASI ile birlikte bir tablet veya akıllı telefon

UZAKTAN KUMANDALI MONITÖR Wi-Fi veya USB-C port üzerinden BORU GÖRÜNTÜLEME SİSTEMİ'ne bağlanır ve kullanıma hemen hazırldır. Bir tablet veya akıllı telefon kullanıldığında önce MILWAUKEE BORU GÖRÜNTÜLEME UYGULAMASI ilgili cihaz üzerine yüklenmelidir.

MILWAUKEE UZAKTAN KUMANDALI MONİTÖR M18 SIM İLE İLK KULLANIM:

1. SMART HUB'ı ve UZAKTAN KUMANDALI MONİTÖRÜ açın.
2. UZAKTAN KUMANDALI MONİTÖR 25 saniye içinde otomatik olarak SMART HUB'a bağlanır.
   *Kablolu bağlantı için monitörü USB-C port kablosu ile Smart Hub'a bağlayın.

AKILLI TELEFON VEYA TABLET İLE İLK KULLANIM:

1. MILWAUKEE BORU GÖRÜNTÜLEME UYGULAMASI'ni indirin ve yükleyin.
2. SMART HUB'ı ve görüntüleme cihazını açın.
3. Ayarlar > Wi-Fi opsiyonunu seçin.
4. MTCAM_[LAST 9 DIGITS OF HUB SERIAL #] opsiyonunu seçin.
5. Şifreyi girin: 29702000
6. MILWAUKEE BORU GÖRÜNTÜLEME UYGULAMASI'ni başlatın.

2.8 USB portlar

1 M18 USB-A USB-C

USB-A

• Normal kullanım için kullanılan port. Video ve resim dosyalarının doğrudan kaydedilmesini ve dahili Smart Hub sürücüsünden aktarılmasını sağlar.
• Smart Hub üzerinde firmware güncellemelerinin yapılabilmesini sağlar.

USB-C

- Uzaktan kumandalı Monitör M18 SIM ve Smart Hub'ın Wi-Fi bağlantısı olmadan bağlanması sağlar. Batarya şarj edilmemişse Smart Hub'ın akım beslemesinin uzaktan kumandalı monitör M18 SIM üzerinden sağlanması veya tersi.

Topraklama ucunun, ittirmeli kablo KABLO TAKİP fonksiyonu üzerinden takip edildiğinde daima kullanılması gerekmektedir. Akım döngüsünün kapalı olması ve iyi bir yer tespit sinyalinin gönderilmesi için Smart Hub'ın topraklanması gerekmektedir. Smart Hub'ın topraklanması için beraberinde teslim edilen topraklama kablosunu ve topraklama ucunu kullanın.

2.10 Uzunluk sayacının sıfırlanması

BORU GÖRÜNTÜLEME TAMBURU üzerinden çözülme sırasında çözülen kablonun uzunluğu uzaktan kumandalı monitor M18 SIM'ın durum çubuğunda gösterilir.

Göstergeyi sıfırlamak için ☐ tuşuna basın.

KAMERA LAMBASI 17/04/2020 13:30:45 0.5M 0.5M

KAMERA LAMBASI 17/04/2020 13:30:45 0.0M 0.0M

2.11 Kamera test bağlantısı

Kamera başıyla bir sorun oluştuğunda, kamera test bağlantısı üzerinden kontrol edilebilir.

2.12 Dahili sürücü ve USB flash belleğe format atılması

Bu fonksiyon ile Smart Hub'ın dahili 500 GB sürücüsüne veya USB flash belleğe format atabilirsiniz.

USB flash belleklere FAT32 formatıyla format atılmalıdır.

1. AYARLAR → BELLEGE FORMAT AT seçin.
2. Belleği seçin.

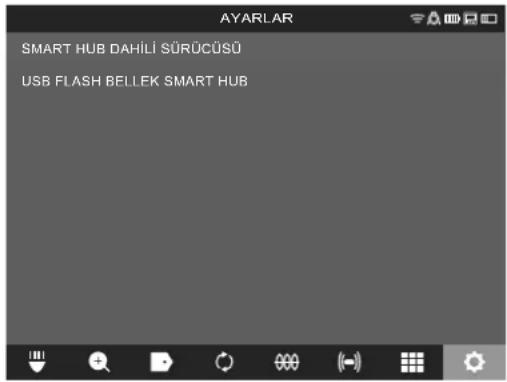

AYARLAR SMART HUB DAHİLİ SÜRÜCÜSÜ USB FLASH BELLEK SMART HUB

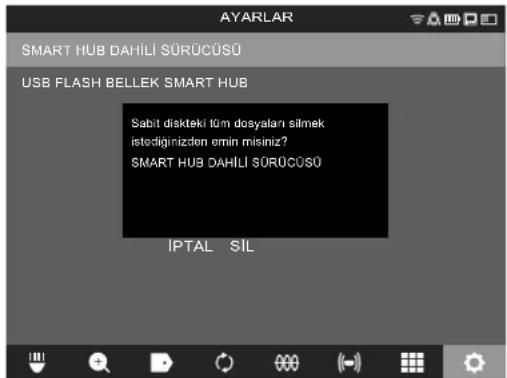

1. Ekrandaki mesajı onaylayın.

AYARLAR SMART HUB DAHILI SÜRÜCÜSÜ USB FLASH BELLEK SMART HUB Sabit diskteki tüm dosyatari silmek istediginizden emin misiniz? SMART HUB DAHILI SÖRÜCÜSÜ IPTAL SIL

Seçilen sürücüye format atılır ve sistem AYARLAR menüsüne geri dönmektedir.

2.13 Fabrika ayarları

Fabrika ayarları fonksiyonunun seçilmesiyle Smart Hub M18 SISH fabrikada ayarlanmış olan değerlere geri getirilir.

Smart Hub M18 SISH'nın şu ayarları sıfırlanmaktadır:

• E T İKETLER silinir.
• VİDEO ve RESİM ayarları 1080 P'ye geri getirilir.
• ŞİRKET ADI silinir.
• SONDA FREKANSI fabrika ayarına geri getirilir.
• KABLO TAKİBİ fabrika ayarına geri getirilir.
• RESİM AYARLARI fabrika ayarına geri getirilir: Renk tonu, aydınlık, kontrast, renk doyumu.
• ÖLÇÜM BİRİMLERİ

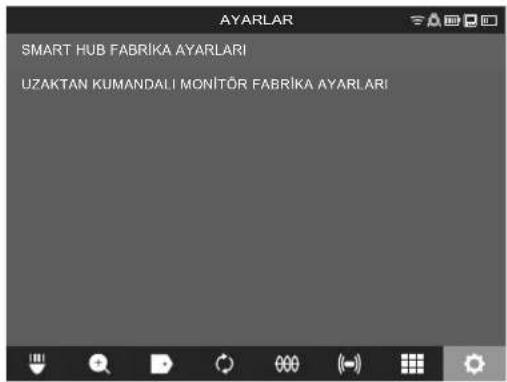

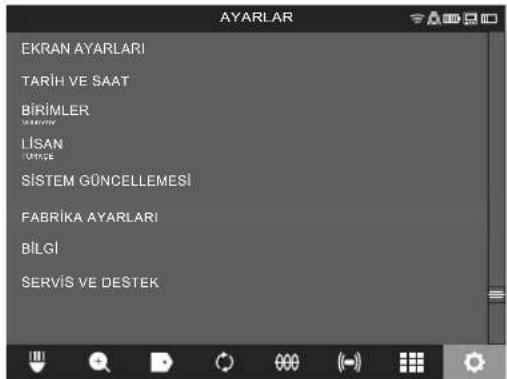

1. AYARLAR ➕ FABRIKA AYARLARI seçin.

AYARLAR EKRAN AYARLARI TARİH VE SAAT BİRİMLER LİSAN SİSTEM GÜNCELLEMESİ FABRİKA AYARLARI BİLGİ SERVİS VE DESTEK

2. FABRIKA AYARLARI Smart Hub M18 SISH seçin.

AYARLAR SMART HUB FABRİKA AYARLARI UZAKTAN KUMANDALI MONITÖR FABRİKA AYARLARI

3. Sifirlama mesajını okuyun ve OK ile onaylayın.

Smart Hub'ın fabrika ayarlarına dönmek istediğinizden emin misiniz? İPTAL OK

Fabrika ayarlarına geri getirme işlemi tamamlandı ve sistem AYARLAR alt menüsüne geri dönmektedir.

2.14 Sistem güncelleme

Sistem güncellemesinden önce AYARLAR→BILGI menüsünü açın ve güncel firmware sürümünü not edin.

Firmware güncellemeleri ya uzaktan kumandalı monitor M18 SIM ya da üzerinde Milwaukee® boru görüntüleme uygulaması bulunan bir tablet üzerinden yapılabilir.

1. Smart Hub M18 SISH ve uzaktan kumandalı monitor M18SIM veya üzerinde Milwaukee® boru görüntüleme uygulaması bulunan tableti açın.
2. Uzaktan kumandalı monitor M18 SIM veya tabletin Wi-Fi üzerinden Smart Hub M18 SISH'ya bağlı olduğundan emin olun. Wi-Fi bağlantısı yoksa, önce bu bağlantı yı oluşturun.

3. Üzerinde firmware güncellemesi bulunan USB flash belleği Smart Hub M18 SISH'nın USB-A portuna takın.

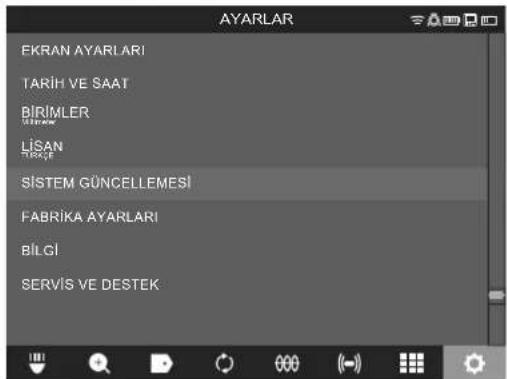

4. AYARLAR ➕ SISTEM GÜNCELLEMESI seçin.

AYARLAR EKRAN AYARLARI TARIH VE SAAT BİRİMLER LİSAN SİSTEM GÜNCELLEMESİ FABRİKA AYARLARI BİLGİ SERVIS VE DESTEK

1. Smart Hub M18 SISH seçin.

SMART HUB UZAKTAN KUMANDALI MONITOR

1. Güncellemenin dosya adı ekranda gösterilir. Güncellemeyi başlatmak için DOSYA ADI seçin.

AYARLAR MTCam _hub.bin

1. Uyarı mesajını okuyun ve OK ile onaylayın.

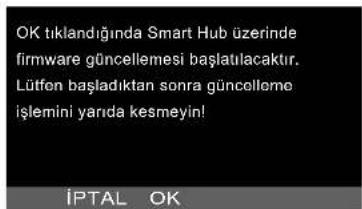

OK tıklandığında Smart Hub üzerinde firmware güncellemesi başlatılacaktır. Lütfon başladıktan sonra güncellemе işlemini yarında kesmeyin! İPTAL OK

1. İlerleme çubuğu üzerinde güncellemenin seyri gösterilir.

1. Güncellemenin sonunda onaylanması gereken bir mesaj belirmektedir. Sistemi yeniden başlatmak için OK seçin.

Smart Hub başarıyla güncellendi. Yeniden başlatılacak.

1. Firmware sürümünün güncellenip güncellenmediğini kontrol etmek için AYARLAR→BILGI seçin.

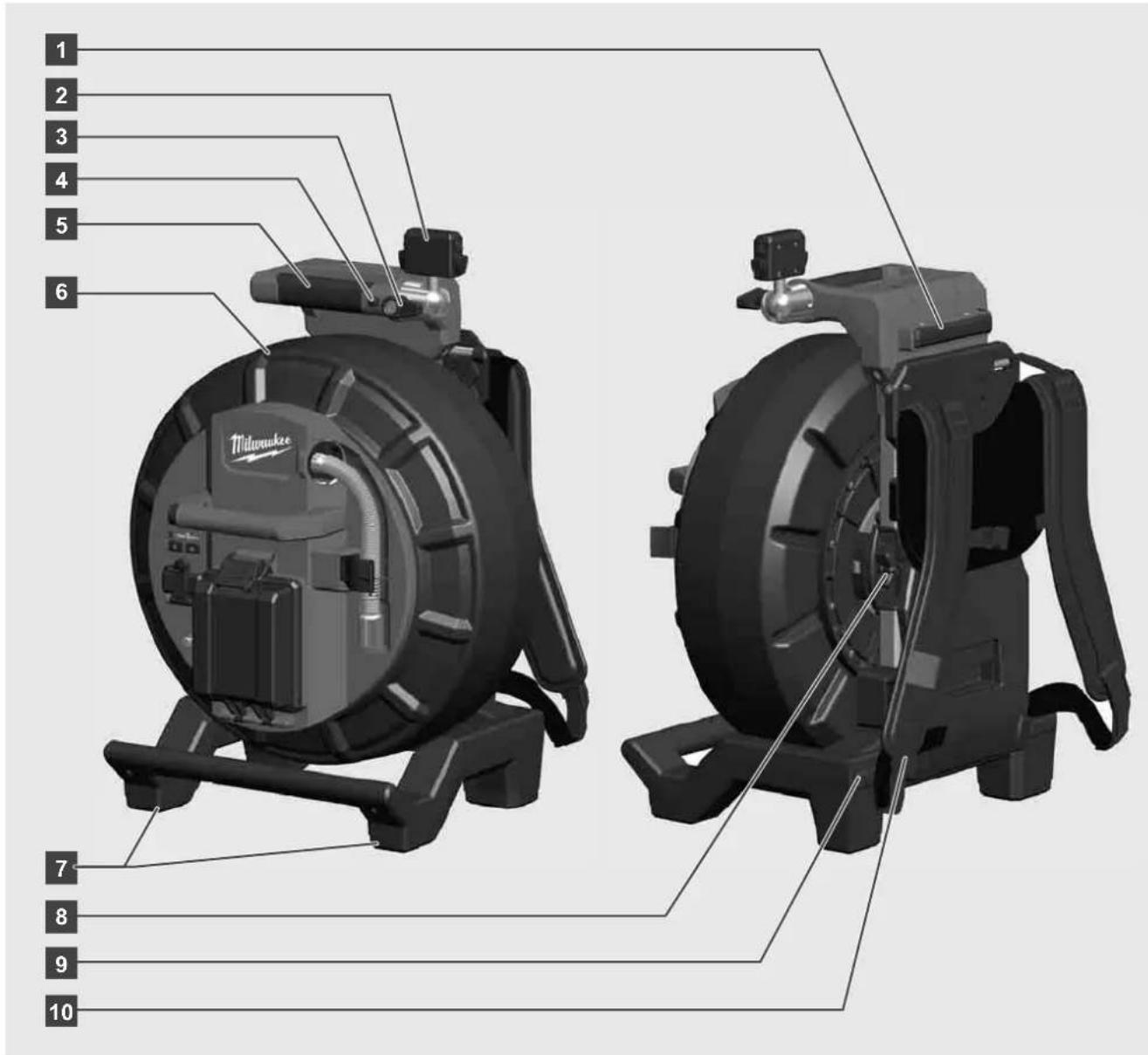

3.1 Genel bakış Boru görüntüleme tamburu M18 SIC36

1 2 3 4 5 6 7 8 9 10 Milwaukee

1 Yatay kullanım ayağı
2 Uzaktan kumandalı monitor M18 SIM – Tablet tutucu ve bağlantı
3 Uzaktan kumandalı monitor M18 SIM – Döner kilit
4 Uzaktan kumandalı monitor M18 SIM – Devirmeli kilit
5 Kulp
6 İttirmeli kabloyla birlikte kablo tamburu
7 Dikey kullanım ayağı
8 Kablo tamburu freni
9 Yatay kullanım ayağı
10 Taşıma düzeneği

3.2 Genel bakış Boru görüntüleme tamburu M18 SIC60

1 2 3 4 5 6 7 8 9 10 11 Milwaukee

1 Yatay kullanım ayağı
2 Açılır kulp (içeri sürülmüş pozisyonda)
3 Açılır kulpu kilitleme ve kilidini açma tuşu.
4 Uzaktan kumandalı monitor M18 SIM – Tutucu / Tablet tutucu ve bağlantı
5 Uzaktan kumandalı monitor M18 SIM – Döner kilit
6 Uzaktan kumandalı monitor M18 SIM – Devirmeli kilit
7 Kulp
8 İttirmeli kabloyla birlikte kablo tamburu
9 Dikey kullanım ayağı
10 Tekerler
11 Kablo tamburu freni

3.3 Taşıma düzeneğinin takılması

BORU GÖRTÜNTÜLEME TAMBURU M18 SIC36, tamburun sırt çantası gibi sırtta taşınmasını sağlayan bir taşıma düzeneğiyle donatılmıştır. Böylece küçük tambur rahatça kullanılacağı yere taşınabilir. Bu özellikle merdiven çıkarken veya merdiven üzerinde çalışırken pratiktir.

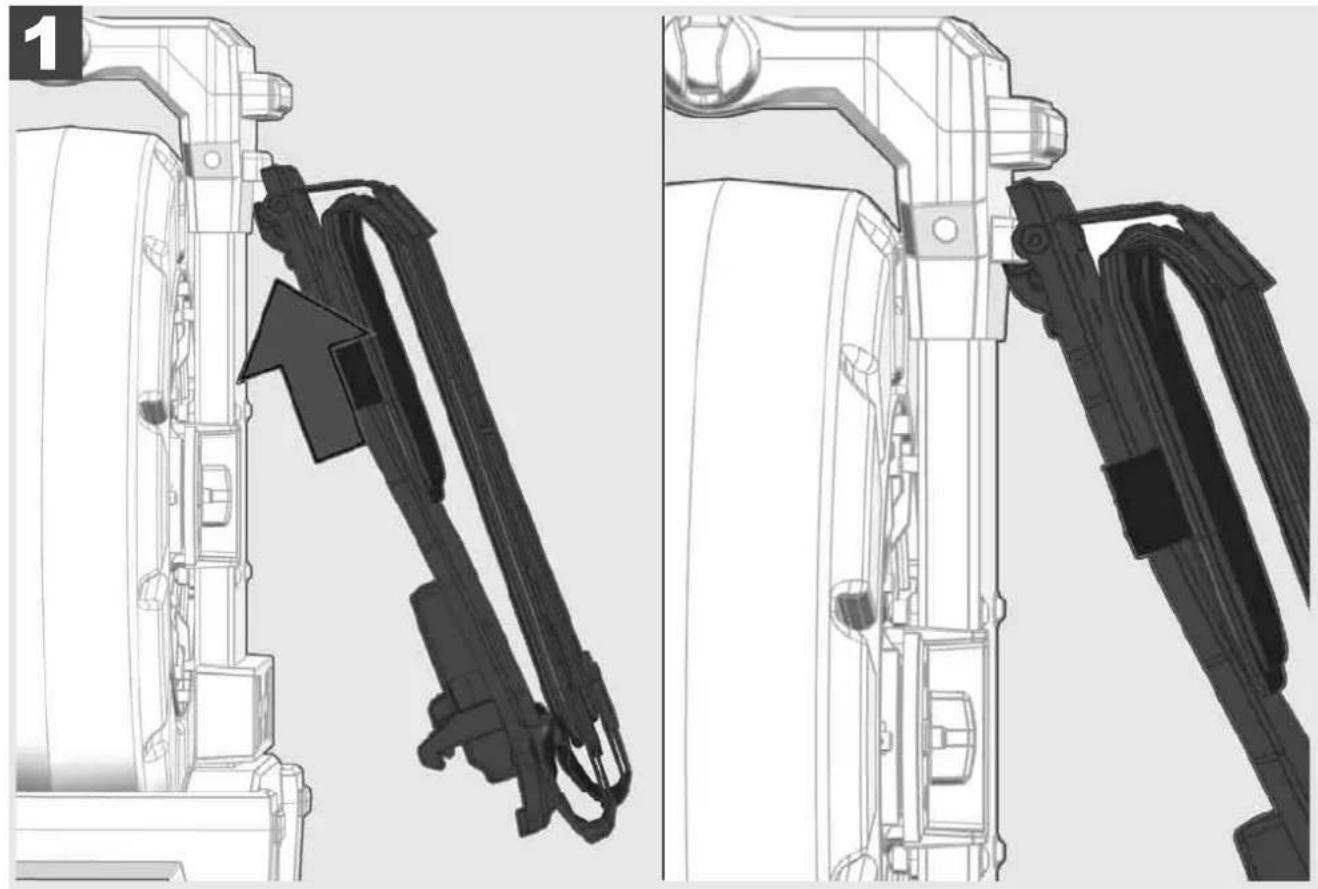

Taşıma düzeneğini yukarı takın ve avuç içiyle taşıma düzeneği yerine oturana kadar alt tarafına basın. Yerine oturduğundan emin olmak için taşıma düzeneğinden kısaca çekin.

1

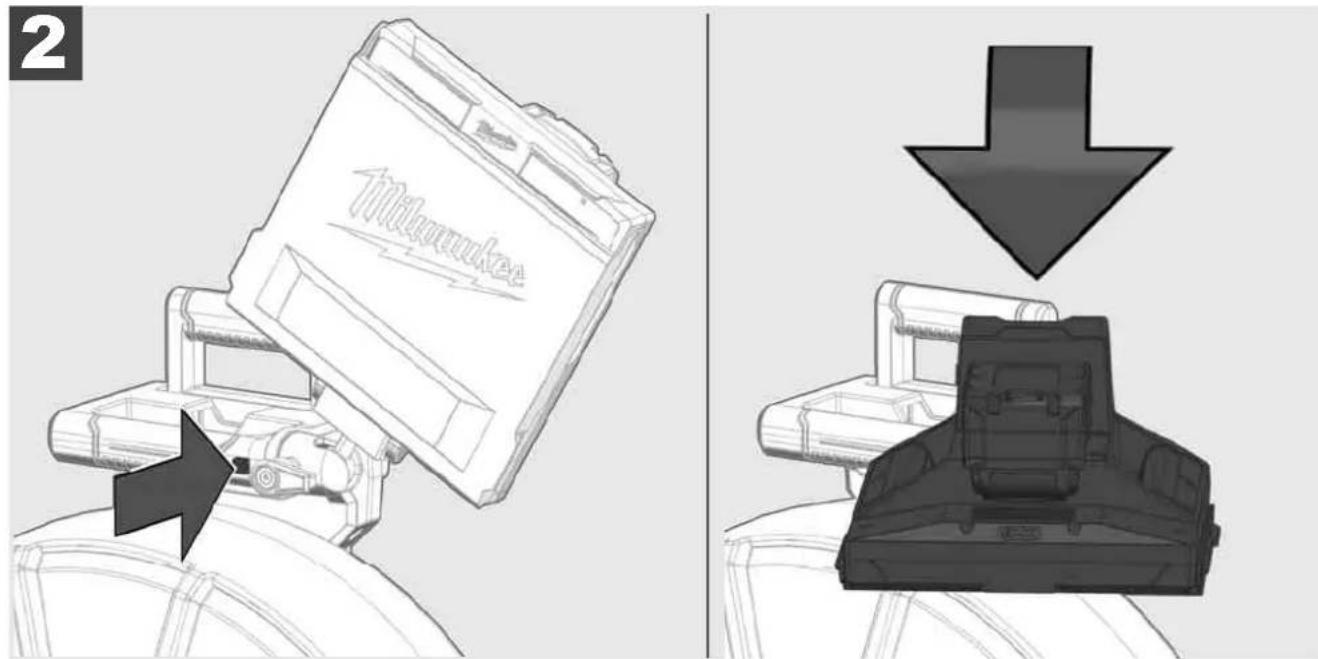

3.6 Uzaktan kumandalı monitor M18 SIM'in ayarlanması

1 Milankee Milankee

3.7 Boru görüntüleme tamburunun kullanımı

İttirmeli kabloyu aşınma izleri yönünden kontrol edin – Sarma sırasında kabloyu kesikler, büküklük ve aşınma yönünden kontrol edin. Dış kılıfı sarı ve beyaz kablo demeti görülecek şekilde aşırı aşındığında ittirmeli kablonun değiştirilmesi gerekmektedir. Dış kılıfı hasarlı bir ittirmeli kablo kullanıldığında içine su ve nem girebilir ve bu da kamera kayıtlarının kalitesini etkileyebilir veya kameranın devre dışı kalmasına neden olabilir.

Aşağıdaki şekilde aşırı aşınmış bir dış kılıf için örnekler gösterilmektedir. Böyle görünen ittirmeli kablolar en kısa zamanda değiştirilmelidir.

İttirmeli kabloyu ve yay grubunu her zaman kuru ve temiz şekilde muhafaza edin – Sarma sırasında kabloyu her zaman temiz ve kuru bir bezle temizleyin. Bir iş gününün sonunda kamera başı ve yaydaki kir artıklarını akan suyun altında dikkatlice temizleyerek giderin. Sallayarak kurutun veya fazla suyu düşük basınçlı bir hava tabancasıyla giderin ve ardından parçaları kurutun. Kamera başı, ittirmeli kablo ve bağlantı parçaları günlük kullanımda agresif kimyasallara maruz kalmaktadır. Sistemin titizlikle temizlenmesi bu parçaların dayanma ömrünü uzatmaktadır.

İttirmeli kabloyu itinayla kullanın – İttirmeli kabloyu kilitli durumdaki tamburdan çekerek çözmeyin. Aksi halde kablo tambur içinde sıkışır ve üzerine aşırı yük biner. Diğer yandan ittirmeli kablonun kilitli tambur içine geri itilmesi, makaranın devrilmesine veya kablonun bükülmesine neden olabilir.

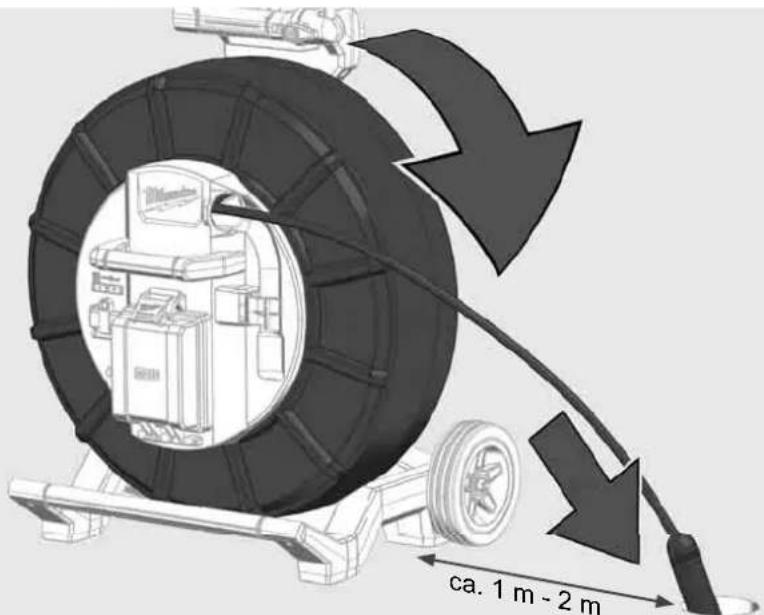

Tamburu, giriş yerinden yaklaşık 1 ile 2 metre arasındaki bir mesafede düz bir zemine yerleştirin. Böylece kablo bükümlerinin zemin üzerinde çekilmesi önlenerek kablonun kullanımı için yeteri kadar yer kalmaktadır. Gerektiğinde ittirmeli kablonun hareketini yavaşlatmak için sürtünmeli frene basın.

Tambur yatay pozisyonda kullanıldığında ayaklar arasındaki alan büyümektedir. Böylece tambur düz olmayan zeminde daha sağlam durmakta ve yüksekliğini azaltmaktadır. Bu da dar yerlerde çalışıldığında bir avantajdır.

1 1x

3.8 Kamera başı grubu

Yay grubu üzerindeki yeşil renkli devre kartına, altın kontaklara ve de kamera başına mümkün olduğunca çıplak ellerinizle dokunmayın. Aksi halde parmaklar üzerindeki yağ tabakası bu bileşenlere geçer ve bunların erken paslanmasına neden olabilir. Mümkün olduğunda temiz ve kuru lastik eldivenler kullanın.

Çıkartmadan önce kamera başını kuruyacak şekilde silin ve kameranın bağlantı alanına düşebilecek kirlenmeleri giderin.

Fazla çekmeyin ve aşırı güç uygulamayın!

Yay grubu üzerindeki yeşil renkli devre kartına, altın kontaklara ve de kamera başına mümkün olduğunca çıplak ellerinizle dokunmayın. Aksi halde parmaklar üzerindeki yağ tabakası bu bileşenlere geçer ve bunların erken paslanmasına neden olabilir. Mümkün olduğunda temiz ve kuru lastik eldivenler kullanın.

Çıkartmadan önce kamera başını kuruyacak şekilde silin ve kameranın bağlantı alanına düşebilecek kirlenmeleri giderin.

Fazla çekmeyin ve aşırı güç uygulamayın!

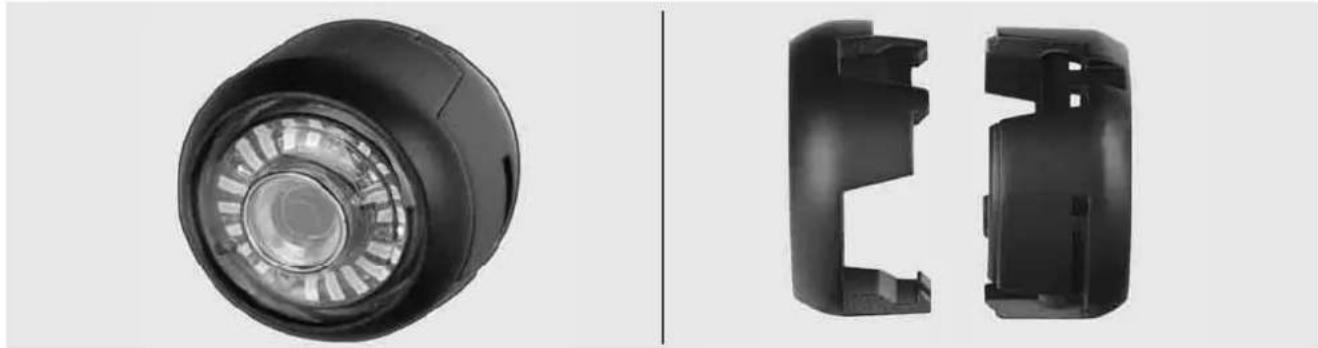

Koruma kapakları – 25 mm veya 34 mm çapındaki kamera başlarına uygundur. Bu koruma kapakları bütün BORU GÖRÜNTÜLEME TAMBURLARI veya yedek kamera başları ile birlikte teslim edilir.

Kılavuzlar – Kamera başının zemin üzerinde gitmesi ve boruyla doğrudan temas etmemesi için yay grubu üzerine yerleştirilirler.

Koruma kapağının çıkartılması

Koruma kapağının takılması

3.11 Kamera kılavuzları

25 mm veya 34 mm genişliğindeki kamera başlarının her biri için iki kılavuz bulunmaktadır: 75 mm genişliğinde küçük ve 100 mm genişliğinde orta bir model.

Kamera kilavuzu 25 mm

Kamera kılavuzu 34 mm

BORU GÖRÜNTÜLEME SİSTEMİNİZİN tamir edilmesi gerektiğinde SERVİS VE DESTEK üzerinden bütün önemli telefon numaralarını içeren Milwaukee takımları servis sayfasına ulaşabilirsiniz.

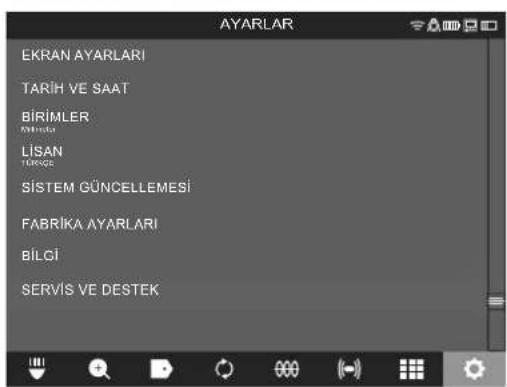

AYARLAR → SERVİS VE DESTEK seçin.

AYARLAR EKRAN AYARLARI TARİH VE SAAT BİRİMLER MIRALA LİSAN TÜRKÖS SİSTEM GÜNCELLEMESİ FABRİKA AYARLARI BİLGİ SERVIS VE DESTEK

Milwaukee® Nothing but HEAVY DUTY® click M18 SIC36 M18 SIC60 M18 SISH click M18 SIM

OBSAH
