KÄYTTÖOHJE M18 SIC30 MILWAUKEE

1 Yleisiä ohjeita....2

1.1 Putkien tarkastusjärjestelmien erityiset turvallisuusohjeet 2
1.2 Täydentäviä turvallisuusmääräyksiä ja työskentelyohjeita....2
1.3 Tekniset tiedot....3
1.4 Tarkoituksenmukainen käyttö....3
1.5 Eurooppalaisten asennusten radiotaajuusvaatimukset....3
1.6 EY-Vaatimustenmukaisuusvakuutus 3
1.7 ONE-KEY™ 4
1.8 Akut....4
1.9 Litiumioniakkujen kuljettaminen 4
1.10 Huolto....4
1.11 Symbolit 5

2 Smart Hub M18 SISH 6

2.1 Smart Hub M18 SISH -laitteen yleisnäkymä....6
2.2 Akun paikoilleen asettaminen ja poistaminen 7
2.3 Akun lataustilan tarkastaminen 8
2.4 Smart Hub M18 SISH -laitteen paikoilleen asettaminen 9
2.5 Smart Hub M18 SISH -laitteen poistaminen 10
2.6 Virtakytkin....11
2.7 Monitorin liittäminen 12
2.8 USB-Portit 13
2.9 Maadoitustanko 14
2.10 Pituuslaskurin nollaaminen 15
2.11 Kameran testiliitin 16
2.12 Sisäisen aseman ja USB-tikun alustaminen 17
2.13 Tehdasasetukset 18
2.14 Järjestelmäpäivitys.... 19

3 PUTKIEN TARKASTUSKELAT 21

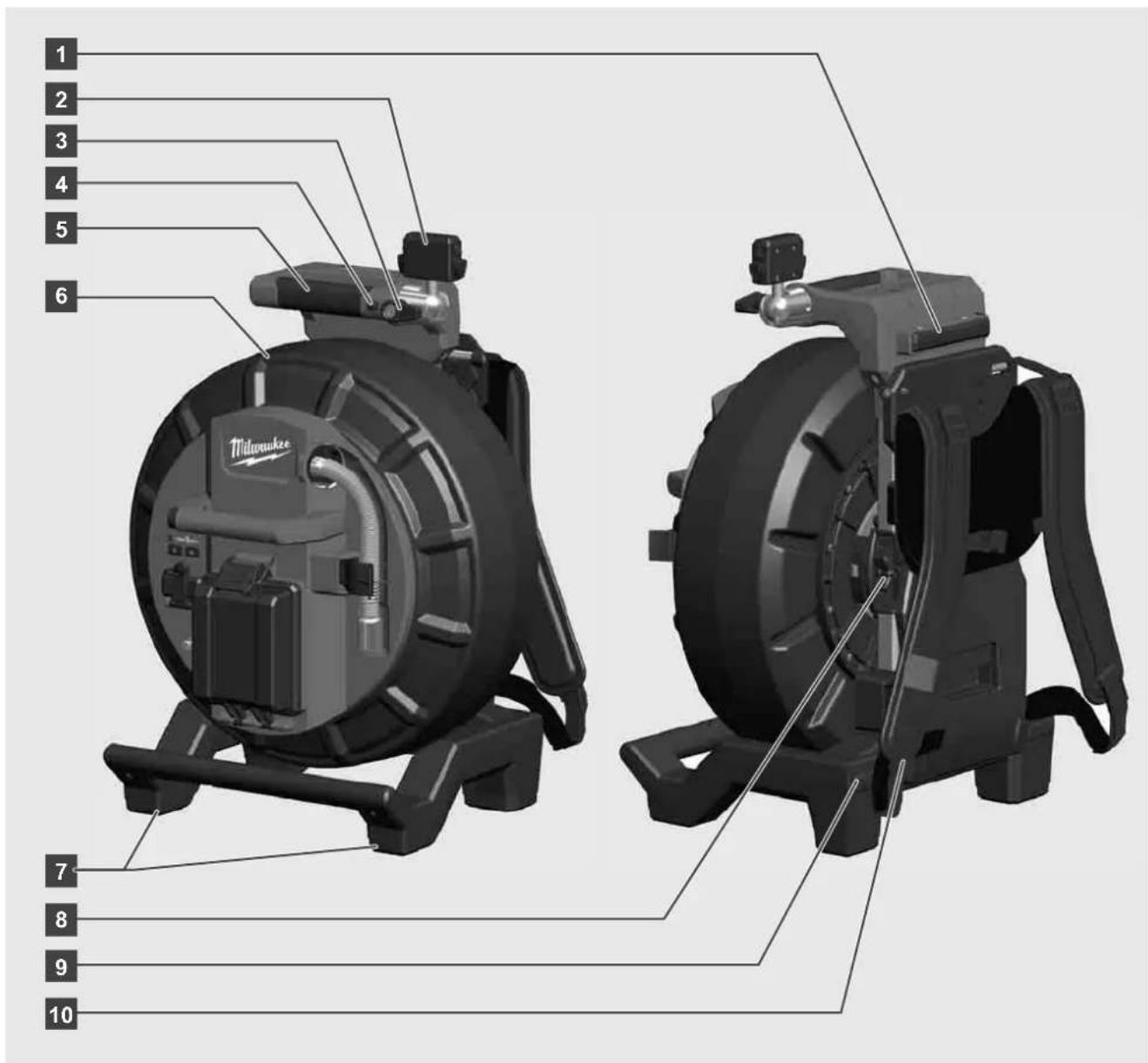

3.1 Putkien tarkastuskelan M18 SIC36 yleisnäkymä 21
3.2 Putkien tarkastuskelan M18 SIC60 yleiskuva 22

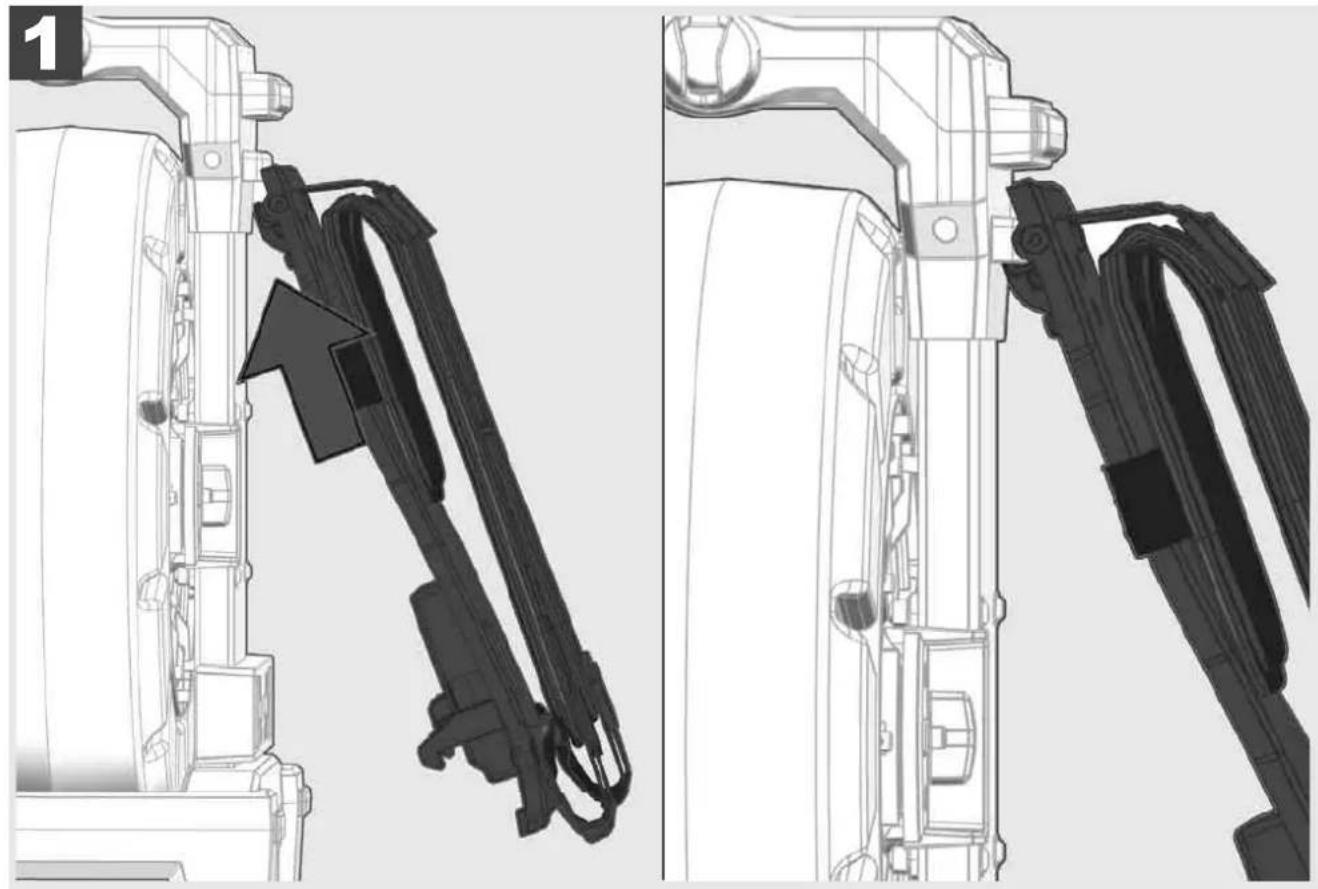

3.3 Kantolaitteen asentaminen 23
3.4 Kantolaitteen poistaminen 24
3.5 Langattoman monitorin M18 SIM asentaminen 25
3.6 Langattoman monitorin M18 SIM säätäminen 26

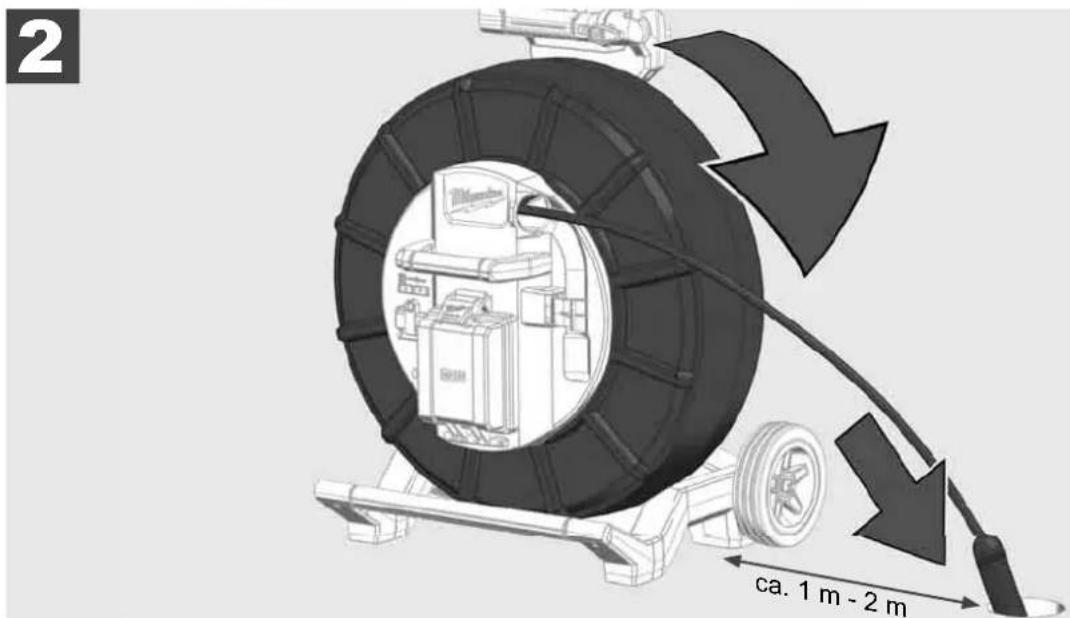

3.7 Putkien tarkastuskelan käyttö 27

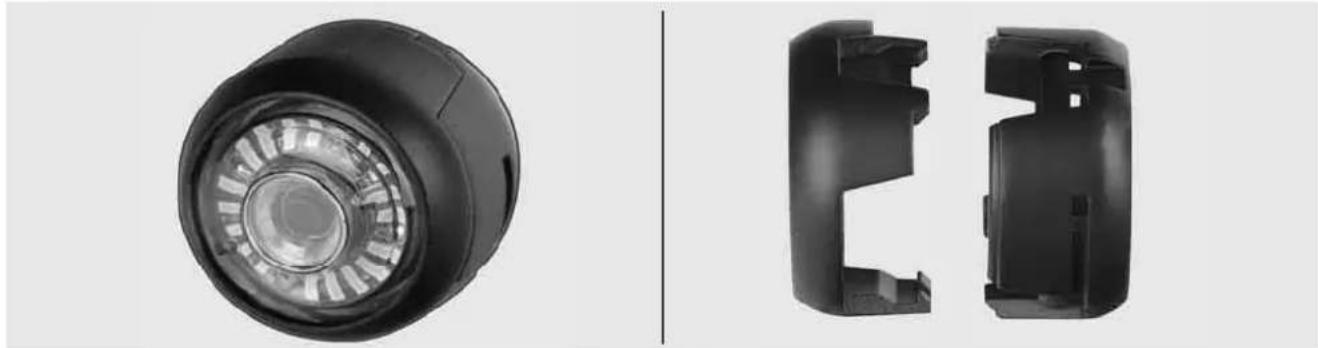

3.8 Kamerapäämoduuli 28

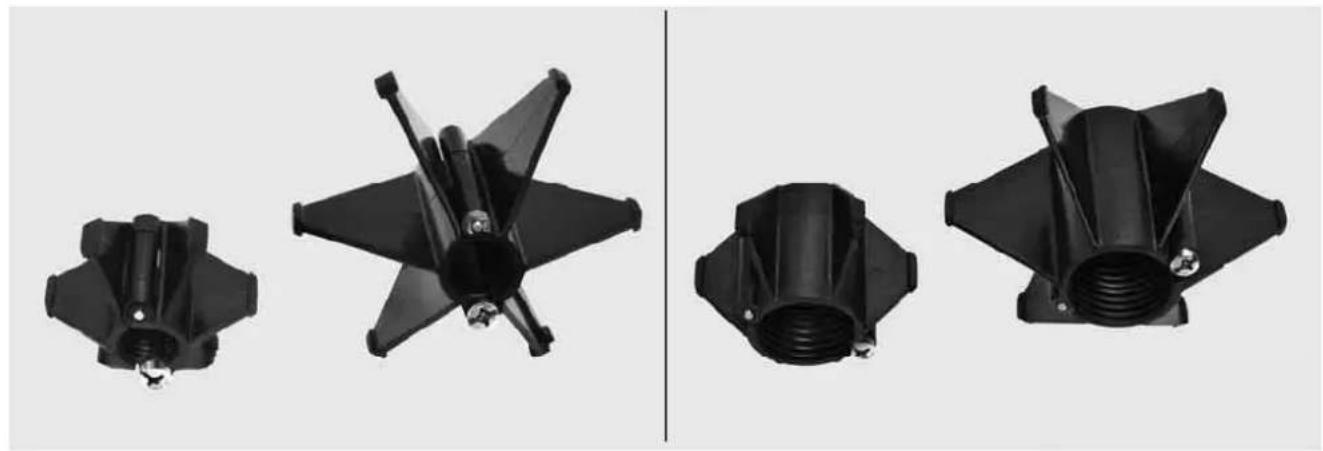

3.9 Jousitettu moduuli 29
3.10 Kameran suojus 30
3.11 Kameraohjaimet 31
3.12 Huolto ja tuki 32

1.1 Putkien tarkastusjärjestelmien erityiset turvallisuusohjeet

Putkitöissä on tärkeää, että putkissa ei ole jännitettä tai sähkölatausta. Putkissa ei saa olla nestettä. Kamera ja näyttölaite eivät saa päästä kosketuksiin nesteen kanssa.

Kamera ja johto eivät saa päästä kosketuksiin öljyn, kaasun ja tai muiden korroosiota aiheuttavien materiaalien kanssa.

Räjähdyksen, sähköiskun ja esinevahinkojen vaaran vähentämiseksi tarkasta työalue aina ennen työn suorittamista. Kaapeli ei saa koskettaa sähköisiin osiin, kemikaaleihin tai liikkuviin osiin.

Laitteen vahingoittumisvaaran vähentämiseksi älä käytä liikaa voimaa äläkä taita kaapelia. Älä käytä tarkastuskameraa tai kaapelia alueilla, joissa ne saattaisivat joutua kosketuksiin syövyttävien tai öljyisten aineiden kanssa.

Älä käytä kaapelia tukosten tai esteiden poistamiseen. Se ei ole putkenpuhdistuslaite!

Jos tarkastettavassa viemäriputkessa saattaa olla kemikaaleja, bakteereja tai muita myrkyllisiä aineita tai tulehduksenaiheuttajia, niin käytä valmistajan suosittelemien suojakäsineiden alla lateksi- tai kumikäsineitä sekä lisäksi suojalaseja, kasvonaamaria, suojavaatetusta ja hengityssuojainta. Putkissa saattaa olla kemikaaleja, bakteereja tai muita aineita, jotka ovat myrkyllisiä tai tulehduksia aiheuttavia ja voivat aiheuttaa syövytysvammoja tai muita vaikeita vammoja.

Noudata hygieniasta annettuja määräyksiä. Älä syö tai tupakoi laitetta käyttäessäsi. Putkien tarkastusjärjestelmän käsittelemisen tai käytön jälkeen tulee pestä kädet ja muut ruumiinosat, jotka ovat joutuneet kosketuksiin putken sisällön kanssa, aina lämpimällä vedellä ja saippualla. Näin vältät myrkyllisten tai tulehduksia aiheuttavien aineiden koskettamisesta syntyvät terveydelliset riskit.

Tarkasta ennen käyttöä, onko kaapelissa kulumia tai vaurioita. Vaihda loppuun kulunut tai vahingoittunut kierukka ennen laitteen käyttöä.

VARO! Kun putkien tarkastusjärjestelmää kannetaan selässä kantolaitteella, on noudatettava huolellisuutta. Saatat menettää tasapainon.

Käytä laitetta aina harkiten ja varovasti. Kaikkia vaaratilanteita ei voida ennakoida. Älä käytä tätä laitetta, jos et ymmärrä näitä ohjeita tai jos työ tuntuu sinusta liian vaikealta. Käänny lisätietojen tai koulutusten osalta Milwaukeen tai pätevän ammattilaisen puoleen.

Älä poista etikettejä tai tyyppikilpiä. Näissä kilvissä on tärkeitä tietoja. Jos nämä ohjekilvet eivät enää ole luettavissa tai puuttuvat, ota yhteyttä MILWAUKEE-asiakaspalveluun saadaksesi uudet kilvet maksutta.

Jotkin hionnassa, sahauksessa ja porauksessa tai muissa rakennustöissä syntyneet pölyt voivat sisältää kemiallisia aineita, jotka ovat syöpää aiheuttavia, aiheuttavat synnynnäisiä epämuodostumia tai vaikuttavat lisääntymiskykyyn. Esimerkkejä tällaisista kemiallisista aineista ovat:

• lyijy lyijypohjaisista maaleista,
• kiteinen piioksidi tiileistä, sementistä tai muista muuraustuotteista sekä
• arseeni ja kromi kemiallisesti käsitellystä rakennuspuusta.

Altistumisriski riippuu siitä, kuinka usein suoritat tämäntyyppisiä tehtäviä. Jotta altistumisriski pysyy mahdollisimman pienenä, työskentele aina paikoissa, joissa on hyvä ilmanvaihto. Käytä virallisesti hyväksyttyjä suojavarusteita, kuten mikrohiukkassuodattimella varustettuja pölymaskeja.

1.2 Täydentäviä turvallisuusmääräyksiä ja työskentelyohjeita

Älä vaihda akkua, kun työalun pinta on märkä.

Käytettyjä akkuja ei saa polttaa eikä laittaa sekajätteeseen. Milwaukeeen jälleenmyyjät tarjoavat vanhoille akuille ympäristöystävällisen hävittämismahdollisuuden.

Akkuja ei saa säilyttää yhdessä metalliesineiden kanssa (oikosulkuvaara).

Lataa M18-järjestelmän akut ainoastaan M18-järjestelmän latureilla. Älä käytä muiden järjestelmien akkuja.

Vaurioituneesta akusta saattaa vuotaa akkunestettä erittäin kovassa käytössä tai äärimmäisessä lämpötilassa. Akkunesteen kanssa kosketuksiin joutunut iho on pestävä välittömästi vedellä ja saippualla. Huuhtele kosketuksiin joutunutta silmää huolellisesti vähintään 10 minuuttia ja hakeudu välittömästi lääkäriin.

Varoitus! Älä oikosulun aiheuttaman palovaaran, tapaturmien tai tuotevahinkojen vuoksi koskaan upota laitetta, akkua tai laturia nesteisiin ja huolehdi, että niiden sisään ei pääse nesteitä. Syövyttävät tai sähköä johtavat nesteet, kuten suolavesi, tietyt kemikaalit ja valkaisuaineet tai valkaisuaineita sisältävät tuotteet voivat aiheuttaa oikosulun.

Tätä laitetta eivät saa käyttää tai puhdistaa sellaiset henkilöt, joiden ruumiilliset, aistiperäiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole tähän tarvittavaa kokemusta tai tietämystä, paitsi jos heidän turvallisuudestaan laillisesti vastuullinen henkilö on opastanut heitä laitteen turvallisessa käsittelyssä. Yllämainittuja henkilöitä tulee valvoa heidän käyttäessään laitetta. Tämä laite ei kuulu lasten käsiin. Siksi sitä tulee säilyttää turvallisessa paikassa poissa lasten ulottuvilta, kun sitä ei käytetä.

1.3 Tekniset tiedot

M18 SIC36 M18 SIC60 M18 SISH

Kameran kaapelin pituus.... 36 m.... 60 m

Kamerapää....ø 25 mm....ø 34 mm

Maks. suurennos....4x....4x

Akkujännite....18 V

Paino EPTA-menettelyn 01/2014 mukaan (4.0 Ah / 12 Ah) .... 12,4 kg .... 20,46 kg .... 5,37 kg

Bluetooth-taajuus (taajuudet)....2402-2480 MHz

Suurtaajuusteho 1,8 dBm

Bluetooth-versio 4.0 BT signal mode

Suositeltu ympäristön lämpötila työn aikana ...... -18 .... +50 °C

Suositellut akkutyypit....M18B...; M18HB...

Suositellut laturit....M12-18C, M12-18AC, M12-18FC, M1418C6

1.4 Tarkoituksenmukainen käyttö

Putkien tarkastusjärjestelmällä tutkitaan ja tarkastetaan putkia. Järjestelmä koostuu kolmesta moduulista:

- Putkien tarkastuskela M18 SIC36 tai M18 SIC60

Putkien tarkastuskela rullaa työntökaapelin kiinni ja auki sekä ohjaa sitä. Keloja on saatavilla kahta kokoa: M18SIC36 halkaisijaltaan 50–150 mm:n putkille ja isompi malli M18SIC60 halkaisijaltaan 75–250 mm:n putkille. Molemmissa keloissa on työntökaapeli ja jousitettu moduuli, johon itsesäätyvä kamerapää on asennettu. Langatonta monitoria M18 SIM ja Smart Hub M18 SISH -laitetta voidaan käyttää molempien kelojen kanssa. Molempia keloja voidaan käyttää sekä pysty- että vaakatasossa. M18 SIC36 -laitteen takapuolelle voidaan kiinnittää kantolaite, jolla laitetta voi kantaa selässä.

- Smart Hub M18 SISH

Smart Hub M18 SISH -laitteella ohjataan putkien tarkastusjärjestelmää.

Langaton monitori M18 SIM tai tabletti, johon on asennettu Milwaukee®-putkentarkastussovellus, on yhteydessä Smart Hub M18 SISH -laitteeseen videotallennusten ja kuvien vastaanottamista varten. Sekä videot että kuvat tallennetaan Smart Hub M18 SISH -laitteen sisäiseen asemaan.

- Langaton monitori M18 SIM (ei sisälly toimitukseen; voidaan ostaa erikseen)

Langaton monitori M18 SIM mahdollistaa kamerapään kuvaamien videoiden tarkastelun, videoiden ja valokuvien kuvaamisen sekä video- ja kuvatiedostojen toiston. Videoiden kuvaamisen aikana voidaan sisäisellä mikrofonilla tallentaa puhuttuja kommentteja. Merkinnät-toiminnolla voidaan lisätä myös kommenttitekstejä. Kommenttitekstit näytetään tallennetussa videossa, ja ne näkyvät valokuvissa yhdessä päivämäärän, kellonajan ja aukirullatun kaapelin pituuden kanssa.

Älä käytä tuotetta ohjeiden vastaisesti.

1.5 Eurooppalaisten asennusten radiotaajuusvaatimukset

Huomautus: Tämä laite on testattu, ja sen raja-arvot ovat luokan 3 vastaanottimelle standardissa EN 300 440 V2.1.1 määritettyjen arvojen mukaisia.

Näiden raja-arvojen tarkoituksena on suojata asuinrakennuksia radiohäiriöiltä kohtuullisella tavalla.

Tämä laite reagoi toisiin laitteisiin, jotka lähettävät radioaaltoja 2402–2480 MHz:n taajuusalueella. Se saattaa häiritä kauko-ohjaimen käyttöä. Ei voida sulkea pois mahdollisuutta, että tietyissä olosuhteissa ilmenee häiriöitä. Jotta voidaan todeta, häiritsevätkö toisten laitteiden radiosignaalit tätä laitetta, sammuta muut laitteet lyhyeksi aikaa ja tarkasta, häviävätkö häiriöt. Seuraavat toimenpiteet voivat auttaa häiriöiden poistamisessa:

• Sammuta häiriön lähde.
• Pidennä väliä häiriön lähteeseen.
• Pyydä neuvoa jälleenmyyjältä tai pätevältä radioteknikolta.

1.6 EY-Vaatimustenmukaisuusvakuutus

Techtronic Industries GmbH vakuuttaa, että radiolaitetyppi M18SISH on direktiivin 2014/53/EU mukainen. EU-va atimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavasta internetosoitteesta: http://services.milwaukeetool.eu

1.7 ONE-KEY™

Jos haluat enemmän tietoa tämän laitteen ONE-KEY-toiminnosta, lue mukana toimitettu pikaopas tai vieraile internetosoitteessa www.milwaukeetool.com/one-key. Voit Iadata ONE-KEY-sovelluksen älypuhelimeesi App Storesta tai Google Playstä.

Jos esiintyy sähköstaattisia purkauksia, niin Bluetooth-yhteys keskeytyy. Laadi yhteys siinä tapauksessa uudelleen manuaalisesti.

Laite on standardien EN 55014-2:2015 / EN 301489-1 V2.2.3 / EN 301489-17 V3.1.1 vähimmäisvaatimusten mukainen.

ONE-KEY™-näyttö

Sininen valo: radioyhteys on aktiivinen ja sitä voi säätää ONE-KEY™-sovelluksella.

Sininen vilkkuvalo: laite kommunikoi ONE-KEY™-sovelluksen kanssa.

Punainen vilkkuvalo: Laitteen käyttö on estetty turvallisuussyistä, käyttäjä voi vapauttaa sen ONE-KEY™-sovelluksella.

1.8 Akut

Pitkään käyttämättä olleet akut on ladattava ennen käyttöä.

Yli 50 °C:n lämpötilassa akun teho heikkenee. Vältä pidempää kuumenemista auringon tai lämmityksen vaikutuksesta.

Pidä aina latauslaitteen ja akun kosketinpinnat puhtaina.

Optimaalisen käyttöiän saavuttamiseksi akku täytyy ladata täyteen käytön jälkeen.

Mahdollisimman pitkän elinajan takaamiseksi akku tulee poistaa laturista lataamisen jälkeen.

Akkua yli 30 päivää säilytettäessä:

Säilytä akku alle 27 °C:n lämpötilassa ja kuivassa paikassa.

Säilytä akkua sen lataustilan ollessa n. 30–50 %.

Lataa akku uudelleen 6 kuukauden välein.

1.9 Litiumioniakkujen kuljettaminen

Litiumioniakut kuuluvat vaarallisten aineiden kuljetuksesta annettujen lakisääteisten määräysten piiriin.

Näiden akkujen kuljettaminen täytyy suorittaa noudattaen paikallisia, kansallisia ja kansainvälisiä määräyksiä ja säädöksiä.

- Kuluttajat voivat kuljettaa näitä akkuja liikenteessä ilman erikoistoimia.

- Kaupallisessa kuljetuksessa huolintaliikkeiden täytyy kuljettaa litiumioniakkuja vaarallisten aineiden kuljetuksesta annettujen määräysten mukaisesti. Ainoastaan vastaavasti koulutetut henkilöt saavat suorittaa kuljetuksen valmistelutoimet ja itse kuljetuksen. Koko prosessia tulee valvoa asiantuntevasti.

Seuraavat kohdat tulee huomioida akkuja kuljetettaessa:

- Varmista oikosulkujen välttämiseksi, että akkujen kontaktit on suojattu ja eristetty.

- Huolehdi, että akku ei voi siirtyä paikaltaan pakkauksen sisällä.

• Vahingoittuneita tai vuotavia akkuja ei saa kuljettaa.

Pyydä tarkemmat tiedot huolintaliikkeeltäsi.

1.10 Huolto

Käytä vain Milwaukeeen lisälaitteita ja varaosia. Käytä Milwaukeeen huoltosopimusliikkeitä muiden kuin käyttöohjeessa kuvattujen osien vaihdossa (esite takuu/huoltoliikeosoitteet).

Tarvittaessa voit pyytää laitteen räjähdyspiirustuksen ilmoittaen konetyypin ja tyyppikilvessä olevan kuusinumeroisen luvun huoltopalvelustasi tai suoraan osoitteesta Techtronic Industries GmbH, Max-Eyth-Strasse 10, 71364 Winnenden, Saksa.

1.11 Symbolit

V Jän

HUOMIO! VAROITUS! VAARA!

Ota akku pois ennen kaikkia laitteeseen tehtäviä toimenpiteitä.

Lue käyttöohjeet huolellisesti ennen käyttöönottoa.

Käytä suojakäsineitä!

Käytä laitteella työskennellessäsi aina suojalaseja.

Sähkölaitteita, paristoja/akkuja ei saa hävittää yhdessä kotitalousjätteiden kanssa. Sähkölaitteet ja akut tulee kerätä erikseen ja toimittaa kierrätysliikkeeseen ympäristöystävällistä hävittämistä varten.

Pyydä paikallisilta viranomaisilta tai jälleenmyyjältäsi tarkemmat tiedot kierrätyspisteistä ja keräyspaikoista.

Tasavirta

Euroopan säännönmukaisuusmerkki

Iso-Britannian standardinmukaisuusmerkki

Ukrainan säännönmukaisuusmerkki

Euraasian säännönmukaisuusmerkki

2.1 Smart Hub M18 SISH -laitteen yleisnäkymä

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Milwaukee

1 Jousiklipsi – varmistaa jousen ja kameran kuljetuksen aikana.
2 Jousikiinnitin – pitää jousen ja kameran paikoillaan kuljetuksen ja säilytyksen aikana.
3 Kaapelinohjain – pujota jousi ja työntökaapeli ohjaimen läpi ennen Smart Hubin kiinnittämistä.
4 Kahva
5 Avauspainike – irrota Smart Hub putkien tarkastuskelasta tätä painiketta painamalla.
6 Pääkytkin – käynnistä laite painamalla lyhyesti kerran; sammuta pitämällä painettuna.
7 Kaapelin pituuden nollauspainike – nollaa aukirullatun kaapelin pituuden.
8 ONE-KEY-LED-näyttö
9 USB-A-portti – videoiden ja valokuvien suoraan tallennukseen sekä laiteohjelmistojen päivityksiin.
10 USB-C-portti – valinnainen virta- ja dataliitäntä, jolla langaton monitori M18 SIM liitetään Smart Hubiin.
11 USB-portin suojus – vesitiivis suojus, joka suojaa USB-portteja pölyltä ja kosteudelta.
12 Maadoitustanko – Smart Hubin maadoittamiseen työntökaapelin seurannan ajaksi.
13 Akkusuojus – vesitiivis suojus, joka suojaa akkua pölyltä ja kosteudelta.
14 Akkulokero - M18 ^TM -akulle
15 Liitin Smart Hubin ja putkien tarkastuskelan yhdistämiseen.
16 Kameran testiliitin – kamerapään vikojen korjaamiseen

2.2 Akun paikoilleen asettaminen ja poistaminen

2.3 Akun lataustilan tarkastaminen

2.7 Monitorin liittäminen

PUTKIEN TARKASTUSJÄRJESTELMÄN asetusten muuttamiseen, sen toimintojen ohjaamiseen ja kameralla kuvattujen valokuvien ja videoiden näyttämiseen tarvitaan ulkoinen näyttölaite.

Ulkoinen näyttölaite ei kuulu PUTKIEN TARKASTUSJÄRJESTELMÄN toimitukseen, vaan se on ostettava erikseen.

Seuraavat vaihtoehdot ovat saatavilla:

• MILWAUKEEN LANGATON MONITORI M18 SIM
• Tabletti tai älypuhelin MILWAUKEEN PUTKENTARKASTUSSOVELLUKSEN kanssa

LANGATON MONITORI yhdistetään WLAN-verkon tai USB-C-portin kautta PUTKIEN

TARKASTUSJÄRJESTELMÄÄN, ja se on heti käyttövalmis. Tablettia tai älypuhelinta käytettäessä MILWAUKEEN PUTKENTARKASTUSSOVELLUS on asennettava ensin kyseiseen laitteeseen.

ENSIMMÄINEN KÄYTTÖ LANGATTOMAN MONITORIN M18 SIM KANSSA:

1. Käynnistä SMART HUB ja LANGATON MONITORI.
2. LANGATON MONITORI yhdistyy 25 sekunnin sisällä automaattisesti SMART HUB -laitteeseen.

^* Liitä monitori kaapeliyhteyttä varten USB-C-kaapelilla Smart Hubiin.

ENSIMMÄINEN KÄYTTÖ ÄLYPUHELIMEN TAI TABLETIN KANSSA:

1. Lataa ja asenna MILWAUKEEN PUTKENTARKASTUSSOVELLUS.
2. Käynnistä SMART HUB ja näyttölaite.
3. Valitse vaihtoehto Asetukset > WLAN.
4. Valitse vaihtoehto MTCAM_[LAST 9 DIGITS OF HUB SERIAL #].
5. Syötä salasana: 29702000
6. Käynnistä MILWAUKEEN PUTKENTARKASTUSSOVELLUS.

2.8 USB-Portit

1 M13 USB-A USB-C

USB-A

• Portti tavalliseen käyttöön. Mahdollistaa video- ja kuvatiedostojen suoran tallennuksen tai niiden siirron sisäisestä Smart Hub -asemasta.
• Mahdollistaa Smart Hubin laitteistopäivitykset.

USB-C

- Mahdollistaa langattoman monitorin M18 SIM ja Smart Hubin yhdistämisen ilman WLAN-verkkoa. Smart Hubin virransaanti langattomasta monitorista M18 SIM tai toisin päin, kun akkua ei ole ladattu.

3 M15 M203

2.9 Maadoitustanko

Maadoitustankoa on käytettävä aina silloin, kun työntökaapelia seurataan KAAPELIN SEURANTA -toiminnolla. Smart Hub on maadoitettava, jotta silmukka on suljettu ja lähetetään hyvä paikannussignaali. Käytä Smart Hubin maadoitukseen mukana toimitettua maadoituskaapelia ja maadoitustankoa.

2.10 Pituuslaskurin nollaaminen

Kun PUTKIEN TARKASTUSKELA rullataan auki, aukirullatun kaapelin pituus näytetään langattoman monitorin M18 SIM tilarivillä.

Nollaa näyttö painamalla painiketta

KAMERAN VALO 17/04/2020 13:30:45 0.5M 0.5M

KAMERAN VALO 17/04/2020 13:30:45 0.0M 0.0M

Jos kamerapäässä esiintyy ongelmia, kameran voi tarkastaa testiliittimellä.

2.12 Sisäisen aseman ja USB-tikun alustaminen

Tällä toiminnolla voit alustaa Smart Hubin sisäisen 500 gigatavun aseman tai USB-tikun.

USB-tikut on alustettava FAT32-formaatissa.

1. Valitse ASETUKSET → ALUSTA MUISTI

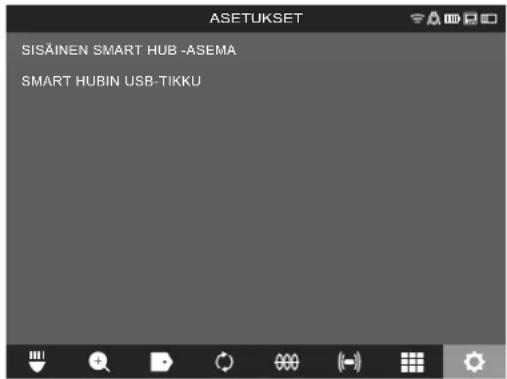

2. Valitse muisti.

ASETUKSET SISÄINEN SMART HUB -ASEMA SMART HUBIN USB-TIKKU

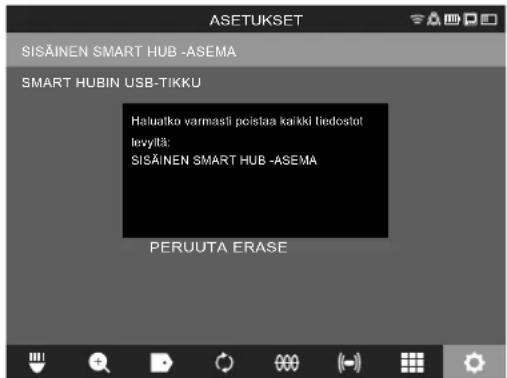

1. Vahvista näytössä oleva ilmoitus.

ASETUKSET SISÄINEN SMART HUB -ASEMA SMART HUBIN USB-TIKKU Halualko varmasili pcistaa kaiki tiedostot levyltä: SISÄINEN SMART HUB -ASEMA PERUUTA ERASE

Valittu asema alustetaan ja järjestelmä palaa takaisin valikkoon ASETUKSET.

2.13 Tehdasasetukset

Tehdasasetustoiminnon valinta asettaa Smart Hub M18 SISH -laitteen takaisin tehtaalla asetettuihin arvoihin. Seuraavat Smart Hub M18 SISH -laitteen asetukset nollataan:

• MERKINNÄT poistetaan.
• VIDEO- ja KUVA-asetukset nollataan 1080 P-laitteessa.
• YRITYKSEN NIMI poistetaan.
• SONDITAAJUUS palautetaan tehdasasetuksiin.
• KAAPELIN SEURANTA palautetaan tehdasasetuksiin.
• NÄYTTÖASETUKSET palautetaan tehdasasetuksiin: värisävy, kirkkaus, kontrasti, kylläisyys.
• MITTAYKSIKÖT

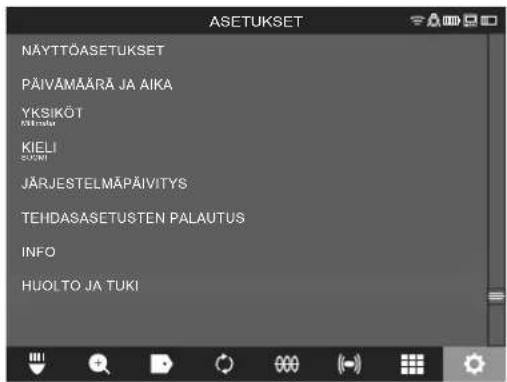

1. Valitse ASETUKSET TEHDASASETUKSET

ASETUKSET NÄYTTÖASETUKSET PÄIVÄMÄÄRÄ JA AIKA YKSIKÖT KIELI JÄRJESTELMÄPÄIVITYS TEHDASASETUSTEN PALAUTUS INFO HUOLTO JA TUKI

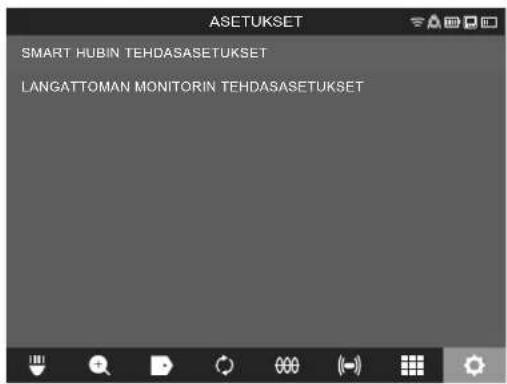

2. Valitse ASETUKSET Smart Hub M18 SISH.

ASETUKSET SMART HUBIN TEHDASASETUKSET LANGATTOMAN MONITORIN TEHDASASETUKSET

3. Lue nollausilmoitus ja vahvista se painamalla OK.

Haluatko palauttaa Smart Hubin tehdasasetuksiin? PERUUTA OK

Palauttaminen tehdasasetuksiin on päätetty, ja järjestelmä palaa alavalikkoon TEHDASASETUKSET.

2.14 Järjestelmäpäivitys

Avaan ennen järjestelmäpäivitystä valikko ASETUKSET→ INFO ja merkitse muistiin käytössä oleva laiteohjelmistoversio.

Laiteohjelmistopäivitykset voidaan tehdä joko langattomalla monitorilla M18 SIM tai tabletilla ja Milwaukee®-putkentarkastussovelluksella.

1. Käynnistä M18 SISH ja langaton monitori M18SIM tai tabletti ja Milwaukee®-putkentarkastussovellus.
2. Varmista, että langaton monitori M18 SIM tai tabletti on yhteydessä Smart Hub M18 SISH -laitteeseen WLAN-verkon välityksellä. Jos WLAN-verkkoyhteyttä ei ole, luo se ensin.

3. Aseta ohjelmistopäivityksen sisältävä USB-tikku Smart Hub M18 SISH -laitteen USB-A-porttiin.

4. Valitse ASETUKSET→ JÄRJESTELMÄPÄIVITYS

ASETUKSET NÄYTTÖASETUKSET PÄIVÄMÄÄRÄ JA AIKA YKSIKÖT KIELI JÄRJESTELMÄPÄIVITYS TEHDASASETUSTEN PALAUTUS INFO HUOLTO JA TUKI

1. Valitse Smart Hub M18 SISH.

ASETUKSET SMART HUB LANGATON MONITORI

1. Päivityksen tiedostonimi näkyy näytössä. Valitse TIEDOSTONIMI ja käynnistä päivitys.

ASETUKSET MTCam_hub.bin

1. Lue varoitusilmoitus ja vahvista se painamalla OK.

Kun valitset OK, Smart Hubin laiteohjelmistopäivitys suoritetaan. Älä keskeytä päivitysprosessia sen alkamisen jälkeen! PERUUTA OK

1. Päivityksen eteneminen näytetään palkissa.

1. Päivityksen jälkeen näytetään ilmoitus, joka on vahvistettava. Valitse OK ja käynnistä järjestelmä uudelleen.

Smart Hub päivitettiin onnistuneesti. Se käynnistetään uudelleen. OK

1. Valitse ASETUKSET→ INFO ja tarkista, onko laiteohjelmistoversio päivitetty.

3.1 Putkien tarkastuskelan M18 SIC36 yleisnäkymä

1 2 3 4 5 6 7 8 9 10 Milwaukee

1 Säätöjalka vaakasuuntaista käyttöä varten
2 Langaton monitori M18 SIM – tabletin pidike ja liitin
3 Langaton monitorit M18 SIM – pyörimisen esto
4 Langaton monitori M18 SIM – kallistumisen esto
5 Kahva
6 Kaapelikela ja työntökaapeli
7 Säätöjalka pystysuuntaiseen käyttöön
8 Kaapelikelajarru
9 Säätöjalka vaakasuuntaista käyttöä varten
10 Kantolaite

3.2 Putkien tarkastuskelan M18 SIC60 yleiskuva

1 2 3 4 5 6 7 8 9 10 11 Milwaukee

1 Säätöjalka vaakasuuntaista käyttöä varten
2 Ulosvedettävä kahva (sisääntyönnetyssä asennossa)
3 Ulosvedettävän kahvan sulku- ja avauspainike
4 Langaton monitori M18 SIM – pidike / tabletin pidike ja liitin
5 Langaton monitori M18 SIM – pyörimisen esto
6 Langaton monitori M18 SIM – kallistumisen esto
7 Kahva
8 Kaapelikela ja työntökaapeli
9 Säätöjalka pystysuuntaiseen käyttöön
10 Pyörät
11 Kaapelikelajarru

3.3 Kantolaitteen asentaminen!

PUTKIEN TARKASTUSLAITTEESSA M18 SIC36 on kantolaite, jolla kelaa voi kantaa selässä kuin reppua. Sillä voi kuljettaa pieniä keloja käyttöpaikkaan mukavasti, mikä on käytännöllistä etenkin portaita noustaessa tai tikkaita käytettäessä.

Ripusta kantolaite ylös ja paina nyrkillä alaosaa, kunnes kantolaite napsahtaa paikoilleen. Vedä kantolaitetta lyhyesti ja varmista, että se on napsahtanut paikoilleen.

1

3.6 Langattoman monitorin M18 SIM säätäminen

3.7 Putkien tarkastuskelan käyttö

Tarkasta, onko työntökaapelissa jälkiä kulumisesta – tarkasta kiinnirullauksessa, onko kaapelissa viiltoja, taitekohtia ja hiontakulumista. Jos kuori on kulunut niin paljon, että keltainen tai valkoinen kevlar-punos on näkyvissä, työntökaapeli on vaihdettava. Kun käytetään työntökaapelia, jonka kuori on vahingoittunut, vettä ja kosteutta voi päästä sisään, mikä vaikuttaa kamerakuvien laatuun tai aiheuttaa kameran toimintahäiriön.

Seuraavassa kuvassa on esimerkkejä erittäin vahingoittuneista kuorista. Tällaiset työntökaapelit on vaihdettava välittömästi.

Pidä työntökaapeli ja jousitettu moduuli aina puhtaina – puhdista kaapeli kiinnirullattaessa aina puhtaalla, kuivalla liinalla. Poista työpäivän lopussa lika varovasti kamerapäästä ja jousesta juoksevalla vedellä. Ravistele kuivaksi tai puhalla ylimääräinen vesi pois ilmalla pienellä paineella ja kuivaa osat lopuksi. Kamerapää, työntökaapeli ja liitinosat altistuvat jokapäiväisessä käytössä syövyttäville kemikaaleille. Järjestelmän huolellinen puhdistus pidentää näiden osien käyttöikää.

Käsittele työntökaapelia huolellisesti – älä vedä työntökaapelia lukitusta kelasta. Muuten kaapeli litistyy kelassa ja kuluu liikaa. Kun työntökaapeli työnnetään takaisin lukittuun kelaan, kela voi kaatua tai kaapeli taittua.

Aseta kela noin 1–2 metrin päähän sisäänmenokohdasta tasaiselle pinnalle. Näin kaapelin käsittelylle jää riittävästi tilaa, ilman että löysää kaapelia täytyy vetää maata pitkin. Hidasta työntökaapelin liikettä tarvittaessa kitkajarrulla.

Jos kelaa käytetään vaakatasossa, jalkojen välinen pinta suurenee. Sen ansiosta kela pysyy paikoillaan vakaammin epätasaisella alustalla ja korkeus pienenee, mikä on eduksi ahtaissa tiloissa.

1 1x

2 ca. 1 m - 2 m

3.8 Kamerapäämoduuli

Mikäli mahdollista, älä koske paljain käsin vihreään piirilevyyn tai kultaisiin koskettimiin jousitetussa moduulissa äläkä kamerapäähän. Muuten sormista siirtyy rasvaa näihin komponentteihin, mikä voi aiheuttaa ennenaikaista korroosiota. Käytä mahdollisuuksien mukaan puhtaita ja kuivia kumikäsineitä.

Pyyhi kamerapää ennen irrottamista kuivana ja poista lika, joka voisi joutua kameran liittimeen.

Älä kiristä liian tiukkaan äläkä käytä liiallista voimaa!

Mikäli mahdollista, älä koske paljain käsin vihreään piirilevyn tai kultaisiin koskettimiin jousitetussa moduulissa äläkä kamerapäähän. Muuten sormista siirtyy rasvaa näihin komponentteihin, mikä voi aiheuttaa ennenaikaista korroosiota. Käytä mahdollisuuksien mukaan puhtaita ja kuivia kumikäsineitä.

Pyyhi kamerapää ennen irrottamista kuivana ja poista lika, joka voisi joutua kameran liittimeen.

Älä kiristä liian tiukkaan äläkä käytä liiallista voimaa!

Suojukset – sopivat halkaisijoiltaan 25 mm:n tai 34 mm:n kamerapäihin. Nämä suojukset toimitetaan kaikkien PUTKIEN TARKASTUSKELOJEN tai varakamerapäiden mukana.

Ohjaimet – ne asetetaan jousitettuun moduulin, jotta kamerapää kulkee alustaa itkin eikä joudu suoraan kosketukseen putken kanssa.

Suojuksen poistaminen

Suojuksen asentaminen

25 mm tai 34 mm leveille kamerapäille on kummallekin saatavilla kaksi ohjainta: pieni 75 mm:n malli ja keskikokoinen 100 mm:n malli.

Kameraohjain 25 mm

Kameraohjain 34

Jos PUTKIEN TARKASTUSJÄRJESTELMÄ on korjattava, pääset kohdasta HUOLTO JA TUKI Milwaukee-työkalujen huoltosivulle, jolla on kaikki tärkeät puhelinnumerot.

Valitse ASETUKSET → HUOLTO JA TUKI

ASETUKSET NÄYTTÖASETUKSET PÄIVÄMÄÄRÄ JA AIKA YKSIKÖT KIELI JÄRJESTELMÄPÄIVITYS TEHDASÄSETUSTEN PALAUTUS INFO HUOLTO JA TUKI

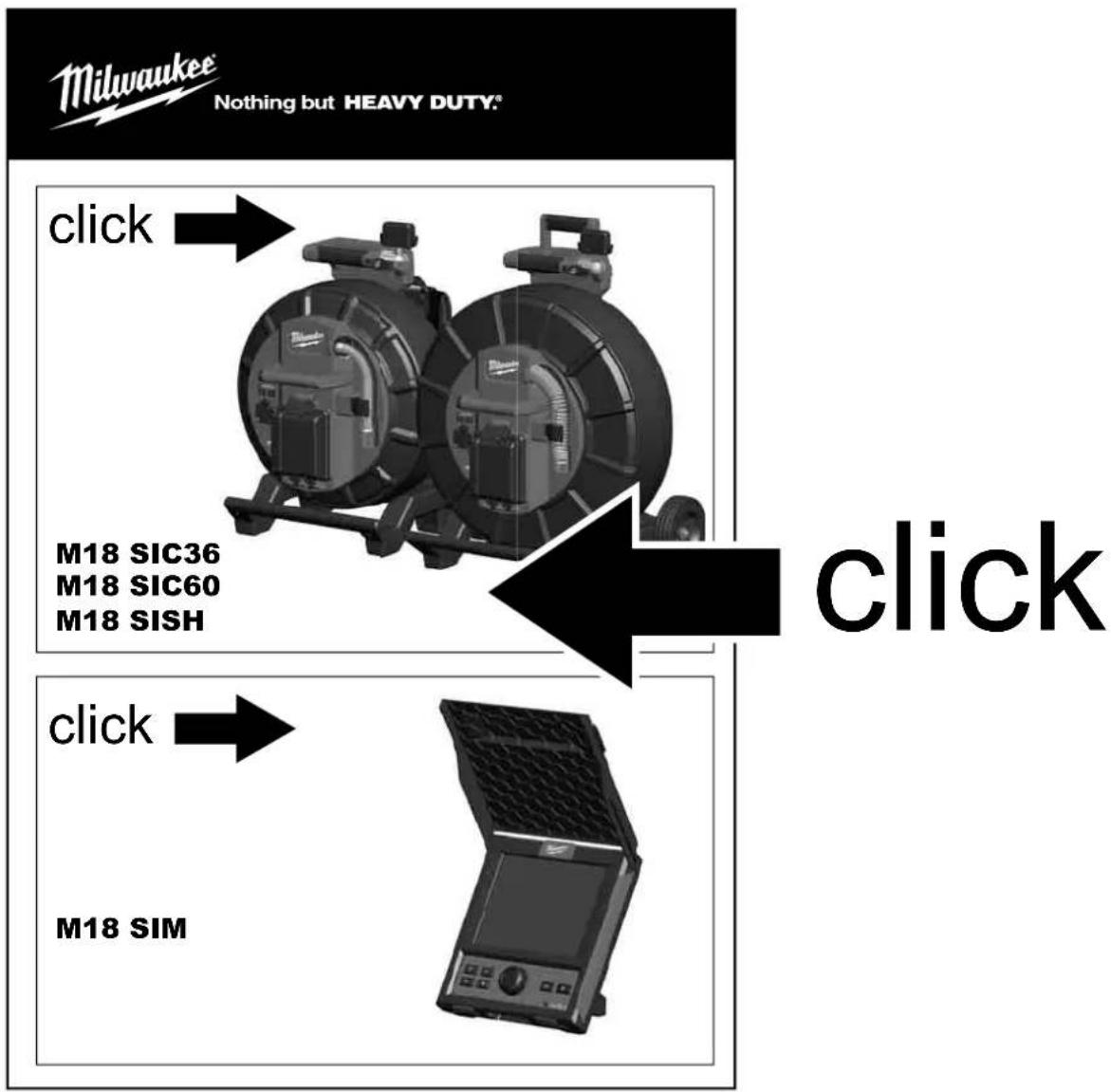

Milwaukee Nothing but HEAVY DUTY® click M18 SIC36 M18 SIC60 M18 SISH click M18 SIM

ПЕРИЕХОМЕНО
