BRUGSANVISNING M18 SIC30 MILWAUKEE

1.1 Særlige sikkerhedsregler vedr. rørinspektionssystemer 2
1.2 Yderligere sikkerheds- og arbejdsinformationer 2
1.3 Tekniske data....3
1.4 Tilsigtet anvendelse .... 3
1.5 Krav til radiofrekvens i forbindelse med europæiske installationer 3
1.6 EF-Overensstemmelseserklæring....4
1.7 ONE-KEY™ 4
1.8 Batterier....4
1.9 Transport of lithium-batterier 4
1.10 Vedligeholdelse 4
1.11 Symboler....5

2 Smart Hub M18 SISH 6

2.1 Oversigt Smart Hub M18 SISH 6
2.2 Isætning og udtagning af batteri 7
2.3 Kontrol af batteriniveau 8
2.4 Tilkobling af Smart Hub M18 SISH 9
2.5 Frakobling af Smart Hub M18 SISH 10
2.6 Tænd- og sluk-knap 11
2.7 Tilslutning af skærm 12
2.8 USB-porte 13
2.9 Jordingsstang 14
2.10 Nulstilling af længdetæller 15
2.11 Kamera-testport 16
2.12 Formatering af internt drev og USB-stik....17
2.13 Fabriksindstillinger 18
2.14 Systemopdatering....19

3 R∅RINSPEKTIONSTROMLER 21

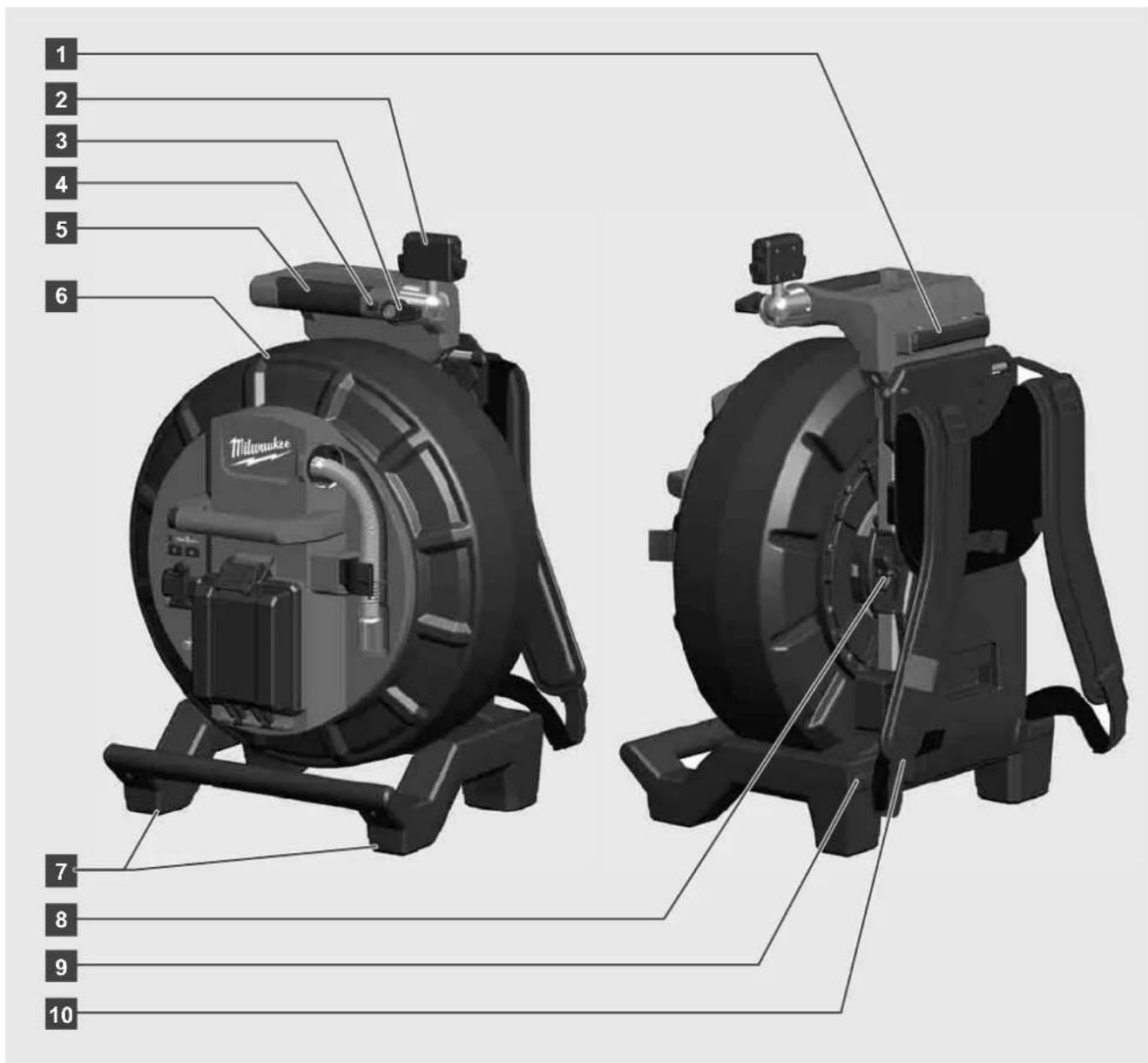

3.1 Oversigt rørinspektionstromle M18 SIC36 21
3.2 Oversigt rørinspektionstromle M18 SIC60 22

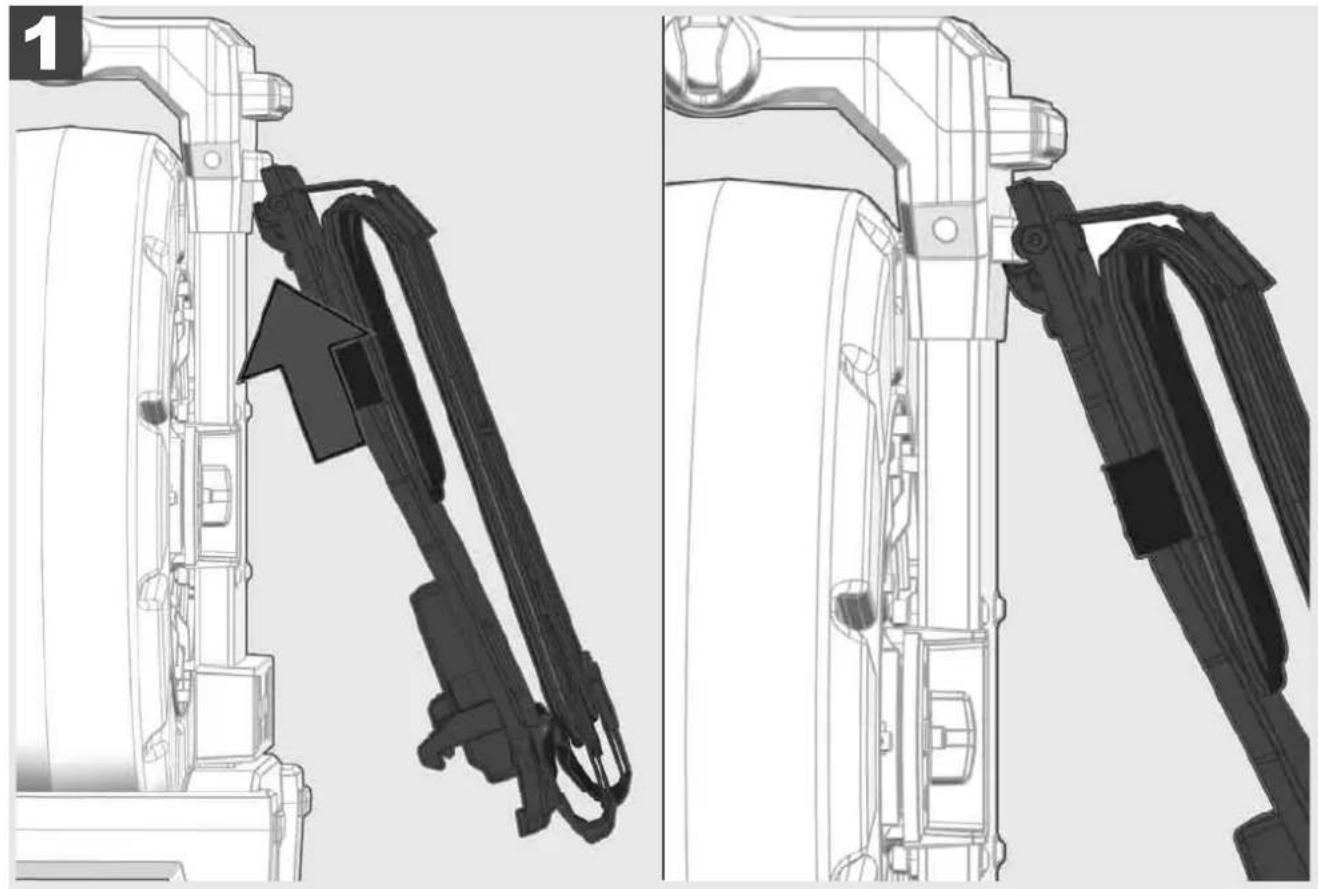

3.3 Installering af bæreanordning 23
3.4 Afinstallering af bæreanordning 24
3.5 Installering af trådløs monitor M18 SIM 25
3.6 Indstilling af trådløs monitor M18 SIM 26

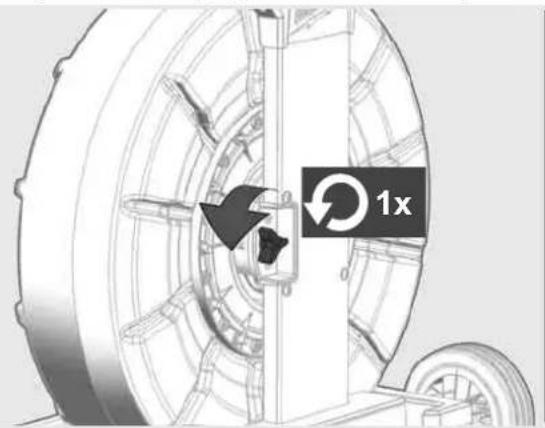

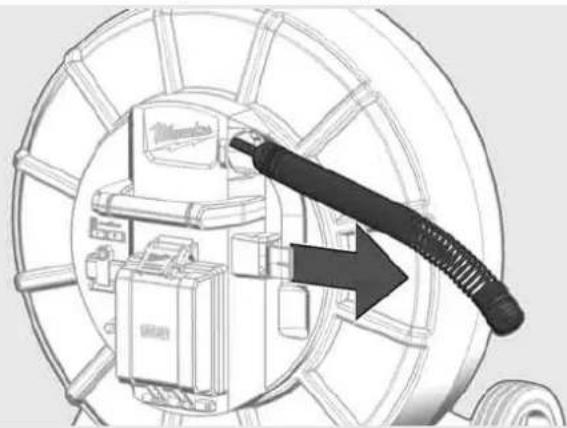

3.7 Brug af rørinspektionstromlen 27
3.8 Kamerahovedenhed 28
3.9 Fjederenhed 29

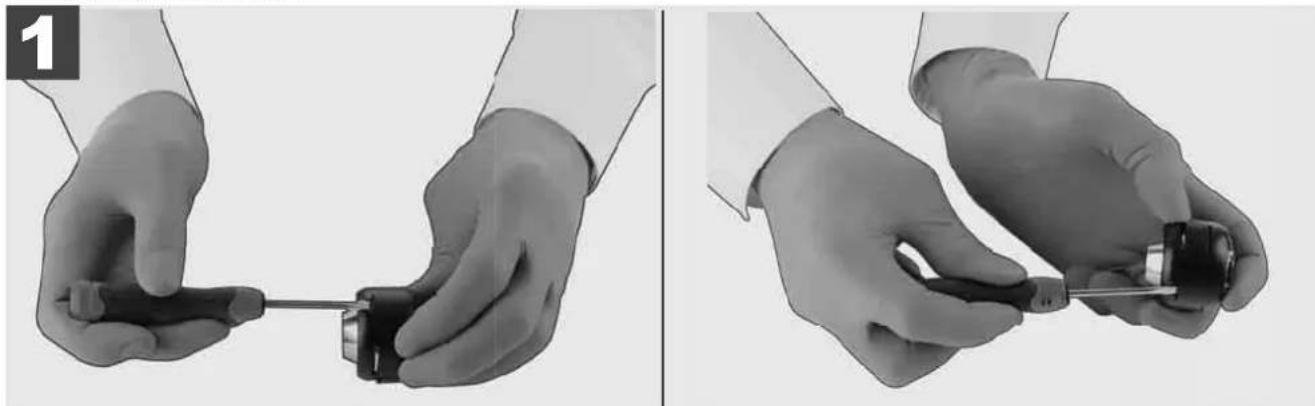

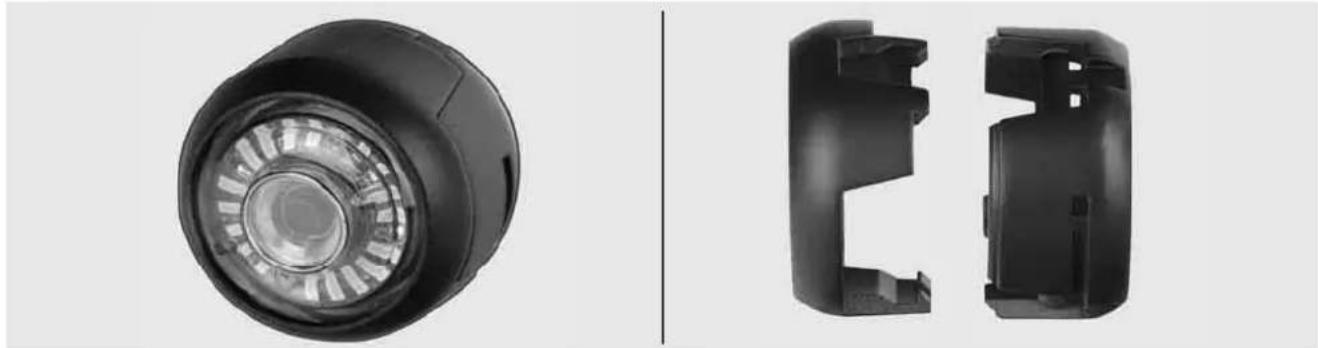

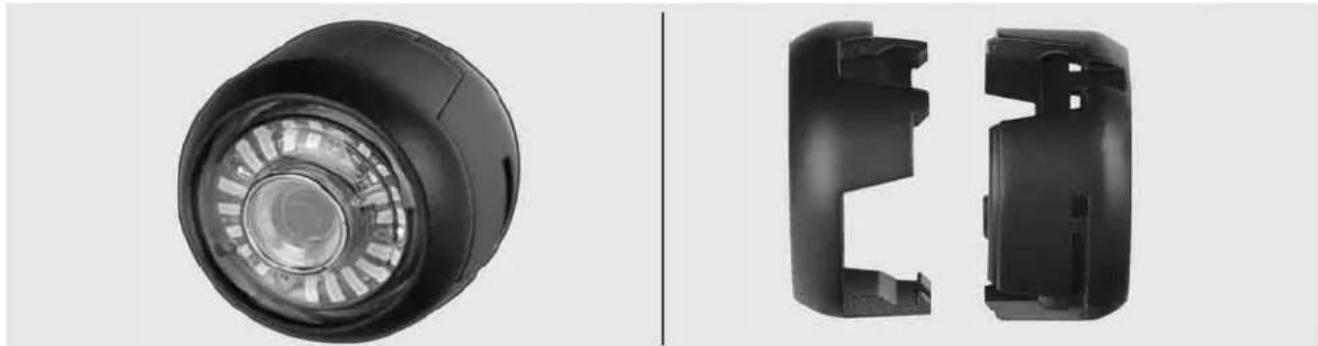

3.10 Kamerabeskyttelsesdæksel 30
3.11 Kameraskinner 31

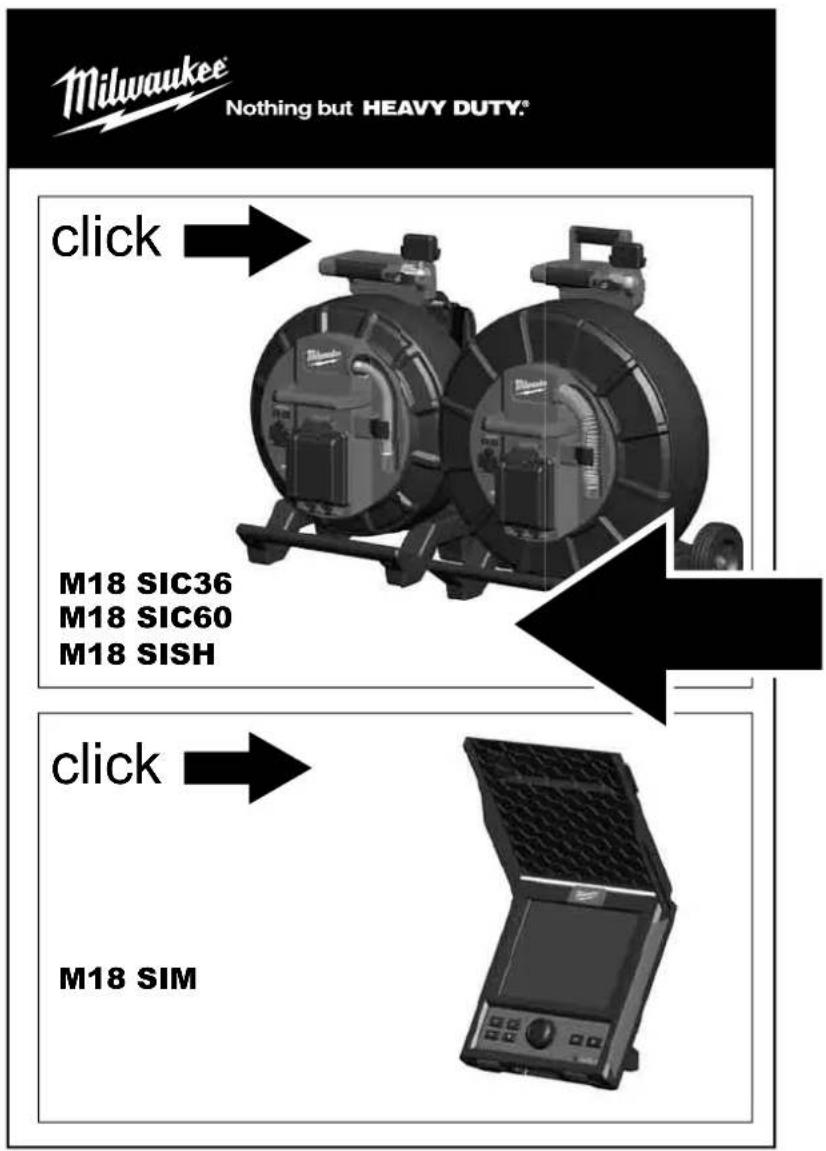

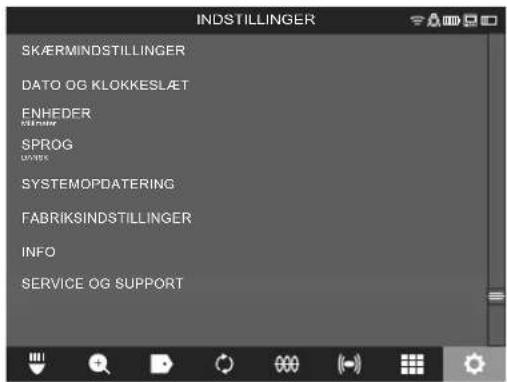

3.12 Service og support 32

1.1 Særlige sikkerhedsregler vedr. rørinspektionssystemer

Ved arbejde i rør skal du sikre dig, at disse ikke er spændingsførende eller elektrisk ladet. Rørene må ikke indeholde væske. Kameraet og apparatet må ikke komme i berøring med væske.

Kameraet og kablet må ikke komme i berøring med olie, gas eller andre korrosive materialer.

For at reducere risikoen for eksplosion, elektrisk stød og materiel skade skal arbejdsområdet altid kontrolleres inden alt arbejde. Kablet må ikke komme i kontakt med elektriske komponenter, kemikalier eller bevægelige dele.

For at reducere risikoen for skader må der ikke bruges overdreven kraft og kablet må ikke knækkes. Undlad at indsætte inspektionskameraet og kablet i områder, hvor de kan komme i kontakt med ætsende eller olieagtige reststoff er.

Kablet må ikke bruges til at fjerne tilstopninger eller blokeringer. Dette er ikke nogen rørrenser!

Hvis afløbsrøret, som skal inspiceres, kan indeholde kemikalier, bakterier eller andre toksiske stoffer eller smitstoffer, skal du bruge de af producenten anbefalede beskyttelseshandsker, latex- eller gummihandsker samt beskyttelsesbriller, ansigtsværn, beskyttelsesbeklædning og åndedrætsmaske. Rørledninger kan indeholde kemikalier, bakterier og andre stoffer, som kan være toksiske eller smitsomme og fremkalde ætsninger eller andre alvorlige kvæstelser.

Overhold hygiejneforskrifterne. Undlad at spise og ryge, mens du bruger enheden. Efter håndtering eller brug af rørinspektionssystemet skal hænderne og andre kropsdele, som har været i berøring med rørets indhold, altid vaskes med varmt vand og sæbe. På den måde undgås sundhedsrisici på grund af kontakt med toksiske eller smitsomme stoff er.

Kontrollér kablet for tegn på slitage og skader før brug. Udskift et slidt eller beskadiget kabel, før du tager enheden i brug.

FORSIGTIG! Vær forsigtig, når du transporterer rørinspektionssystemet på ryggen ved hjælp af bæreanordningen. Du kan miste balancen.

Brug altid enheden med fornuft og omhu. Det er umuligt at forudse alle farlige situationer. Tag ikke enheden i brug, hvis du ikke forstår denne vejledning eller føler dig overbebyrdet af arbejdet. Kontakt Milwaukee eller en kvalifi ceret fagmand for yderligere information eller træning.

Undlad at fjerne mærkater og mærkeplader. Disse skilte indeholder vigtige informationer. Hvis infoskiltene ikke længere er læselige eller mangler, bedes du kontakte MILWAUKEE-kundeservirce for at få tilsendt et nyt skilt gratis.

Støv fra slibe-, save- og boremaskiner eller andre byggeaktiviteter kan indeholde kemiske stoffer, som er kræftfremkaldende og som kan medføre fødselsdefekter eller skade forplantningsevnen. Eksempler på denne type kemiske stoff er er:

• Bly fra blybaseret maling,
• krystallinsk siliciumdioxid fra mursten, cement eller andre murprodukter samt
• arsen eller krom fra kemisk behandlet træ.

Risikoen for eksponering afhænger af, hvor ofte du udfører denne form for aktivitet. Arbejd altid i godt ventilerede områder for at reducere risikoen for eksponering så meget som muligt. Brug officielt godkendt beskyttelsesudstyr, f.eks. støvmasker med et mikropartikelfi liter.

1.2 Yderligere sikkerheds- og arbejdsinformationer

Udskift aldrig batteriet, hvis overfl aden på værktøjet er våd.

Brugte batterier må ikke brændes eller bortskaffes sammen med alm. husholdningdaffald. Milwaukee-forhandlere tilbyder miljøvenlig bortskaff else af gamle batterier.

Batterier må aldrig opbevares sammen med metalgenstande (risiko for kortslutning).

Brug altid kun opladere fra M18-systemet til opladning af batterier til M18-systemet. Brug ikke batterier fra andre systemer.

Ved ekstrem belastning eller under ekstreme temperaturer kan beskadigede batterier lække batterivæske. I tilfælde af kontakt med batterivæsken, vask straks med vand og sæbe. I tilfælde af øjenkontakt, skyl straks med rigeligt vand i mindst 10 minutter og opsøg læge omgående.

Advarsel! For at undgå risiko for brand, personskade eller beskadigelse af produktet forårsaget af kortslutning må enheden, batteriet eller opladeren ikke nedsænkes i vand. Sørg ligeledes for, at der ikke trænger væske ind. Ætsende eller ledende væsker, f.eks. saltvand, bestemte kemikalier og blegemidler eller produkter, som indeholder blegemidler, kan forårsage kortslutning.

Denne enhed må ikke betjenes eller rengøres af personer, der har nedsatte fysiske, sensoriske eller mentale evner eller mangel på erfaring og viden, med mindre de har fået instruktion i sikker brug af enheden af en person, som rent lovmæssigt er ansvarlig for deres sikkerhed. Ovennævnte personer skal være under opsyn, når de bruger enheden. Børn må ikke have adgang til denne enhed. Hvis den ikke bruges, skal den derfor opbevares sikkert og utilgængeligt for børn.

1.3 Tekniske data

M18 SIC36 M18 SIC60 M18 SISH

Kamerakabellængde 36 m 60 m

Kamerahoved....ø 25 mm....ø 34 mm

Maks. zoom.... 4x .... 4x

Batterispænding.... 18 V

Vægt iht. EPTA-procedure 01/2014 (4.0 Ah / 12 Ah) ...... 12,4 kg ...... 20,46 kg ...... 5,37 kg

Anbefalet temperatur under arbejdet ...... -18 .... +50 °C

Anbefalede batterityper .... M18B...; M18HB...

Anbefalede opladere M12-18C, M12-18AC, M12-18FC, M1418C6

1.4 Tilsigtet anvendelse

Rørinspektionssystemet bruges til observation og inspektion af rørledninger. Systemet består af tre moduler:

- Rørinspektionstromle M18 SIC36 eller M18 SIC60

Rørinspektionstromlen bruges til udrulning og tilbagerulning og til styring af skubbekablet. Tromlerne fås i to størrelser: M18SIC36 til rør med en diameter på mellem 50 mm og 150 mm og den større model M18SIC60 til rør med en diameter på mellem 75 mm og 250 mm.

Begge tromler indeholder et skubbekabel med en fjederenhed, hvorpå det selvudlignende kamerahoved er monteret. Den trådløse monitor M18 SIM og Smart Hub M18 SISH kan bruges til begge tromler.

Begge tromler kan bruges både lodret og vandret. Der kan monteres en bæreanordning på bagsiden af M18 SIC36, som gør det muligt at bære tromlen på ryggen.

- Smart Hub M18 SISH

Smart Hub M18 SISH bruges til styring af rørinspektionssystemet.

Den trådløse M18 SIM-skærm eller den tablet, som Milwaukee®-rørinspektionsappen er installeret på, opretter forbindelse til Smart Hub M18 SISH, så den kan modtage videooptagelser og billeder. Både videoer og billeder gemmes på det interne drev i Smart Hub M18 SISH.

- Trådløs monitor M18 SIM (ikke inkluderet; kan købes separat)

Den trådløse monitor M18 SIM giver mulighed for at se de videoer, kameraet har optaget. Endvidere er det muligt at optage videoer og tage fotos samt afspille video- og billedfiler. Indtalte kommentarer kan optages via den interne mikrofon under videooptagelsen. Det er også muligt at tilføje kommentartekst via funktionen "Tags". Kommentarteksterne vises i den optagede video samt på fotos sammen med dato, klokkeslæt og længde på det udrullede kabel.

Produktet må ikke anvendes på anden måde og til andre formål end tilsigtet.

1.5 Krav til radiofrekvens i forbindelse med europæiske installationer

Bemærk: Dette produkt er testet og overholder grænseværdierne for en kategori 3-modtager i henhold til EN 300 440 V2.1.1.

Disse grænseværdier er sat for at give tilstrækkelig beskyttelse mod skadelig interferens i bygninger med boliger.

Denne enhed reagerer på andre enheder, der sender radiobølger i frekvensområdet mellem 2402 og 2480 MHz.

Dette kan medføre funktionsfejl, når du bruger fjernbetjeningen. Det kan ikke udelukkes, at interferens kan komme til udtryk under visse omstændigheder. For at finde ud af, om denne enhed interfereres af radiosignaler fra andre enheder, skal du frakoble de andre enheder for at kontrollere, om interferensen derefter forsvinder.

Følgende foranstaltninger kan hjælpe med at udbedre interferensen:

- Sluk for den interfererende kilde.

- ∅g afstanden til den interfererende kilde.

- Kontakt forhandleren eller en kvalificeret radiotekniker.

1.6 EF-Overensstemmelseserklæring

Techtronic Industries GmbH erklærer herved, at radioudstyret M18SISH er i overensstemmelse med direktiv 2014/53/EU. EU-overensstemmelseserklæringens fulde tekst er tilgængelig på følgende internetadresse: http://services.milwaukeetool.eu

1.7 ONE-KEY™

For at få mere at vide om værktøjets ONE-KEY funktion, bedes du læse den vedhæftede hurtigstart-vejledning eller besøge os på internettet på www.milwaukeetool.com/one-key. Du kan downloade ONE-KEY app'en på din smartphone via App Store eller Google Play.

Hvis der opstår statisk elektricitet, bliver Bluetooth-forbindelsen afbrudt. I så fald skal forbindelsen genoprettes manuelt.

Produktet opfylder minimumskravene i henhold til EN 55014-2:2015 / EN 301489-1 V2.2.3 / EN 301489-17 V3.1.1.

ONE-KEY™ indikator

Lyser blåt: Den trådløse forbindelse er aktiv og kan indstilles via ONE-KEY™ app'en.

Blinker blåt: Værktøjet kommunikerer med ONE-KEY™ app'en.

Blinker rødt: Værktøjet blev spærret af sikkerhedsgrunde og kan låses op af brugeren via ONE-KEY™ app'en.

1.8 Batterier

Batterier, der ikke har været brugt i lang tid, skal oplades inden brug.

En temperatur på over 50 °C reducerer batteriets ydelse. Undgå langvarig opvarmning fra solen eller opvarmning.

Tilslutningskontakterne på oplader og batteri skal holdes rene.

For optimal levetid skal batteriet oplades helt efter brug.

For at sikre en så lang levetid som muligt skal batteriet tages ud af opladeren efter opladning.

Hvis batteriet skal opbevares i mere end 30 dage:

Batteriet skal opbevares tørt og ved en temperatur på maks. 27°C.

Batteriet skal opbevares med et batteriniveau på ca. 30%-50%.

Batteri skal genoplades hver 6. måned.

1.9 Transport af lithium-batterier

Lithium-batterier er omfattet af lovgivningen om transport af farligt gods.

Transporten af disse batterier skal ske under overholdelse af lokale, nationale og internationale regler og bestemmelser.

- Forbrugere må transportere disse batterier på offentlig vej uden restriktioner.

- Den kommercielle transport af lithium-batterier igennem speditionsfirmaer er omfattet af reglerne for transport af farligt gods. Forberedelsen af forsendelse og transport må kun udføres af tilsvarende trænede personer. Den samlede proces skal følges af fagfolk.

Følgende punkter skal overholdes ved transport af batterier:

- Sørg for, at batteriet ikke ligger løst i emballagen.

- Beskadigede eller lækkende batterier må ikke transporteres.

Kontakt dit speditionsfi rma for at få yderligere oplysninger.

Brug kun Milwaukee tilbehør og reservedele. Komponenter, hvor det ikke er blevet beskrevet, hvordan de skal udskiftes, skal udskiftes igennem en af Milwaukeees kundeserviceafdelinger (se brochure garanti/ kundeserviceadresser).

Hvis det er nødvendigt, kan der bestilles en eksploderet tegning af værktøjet hos din lokale kundeserviceafdeling eller direkte hos Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Tyskland under angivelse af værktøjstype samt det sekscifrede nummer på mærkepladen.

1.11 Symboler

VIGTIGT! ADVARSEL! FARE!

Tag batteriet ud, før du udfører arbejde på enheden.

Læs brugsanvisningen omhyggeligt, før enheden tages i brug.

Brug beskyttelseshandsker!

Bær altid sikkerhedsbriller, når du arbejder med enheden.

Elektrisk udstyr eller batterier må ikke bortskaff es sammen med det almindelige husholdningsaff ald. Elektrisk udstyr og batterier skal indsamles særskilt og afl everes til en genanvendelsesvirksomhed for miljøvenlig bortskaff else.

Spørg de lokale myndigheder eller din forhandler vedr. genbrugsstationer og indsamlingssteder til sådant aff ald.

V Spænding

Jævnstrøm

Europæisk konformitetsmærke

Britisk overensstemmelsesmærkning

Ukrainsk konformitetsmærke

Eurasisk konformitetsmærke

2.1 Oversigt Smart Hub M18 SISH

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Milwaukee

1 Fjederclip – Til sikring af fjeder og kamera under transporten.
2 Fjederholder – Holder fjeder og kamera på plads under transport og opbevaring på stedet.
3 Kabelføring – Træk fjederen og skubbekablet igennem føringen, inden Smart Hubben klikkes på plads.
4 Händtag
5 Oplåsningsknap – Tryk på denne knap for at frigøre Smart Hubben fra rørinspektionstromlen.
6 Hovedafbryder – Tryk én gang for at tænde for enheden; tryk og hold knappen nede for at slukke.
7 Knap nulstilling af kabellængde – Stiller længden på det udrullede kabel til nul.
8 ONE-KEY-LED-indikator
9 USB-A-port – Til direkte lagring af videoer og fotos samt til firmwareopdateringer.
10 USB-C-port – Valgfri strøm- og dataport til tilslutning af den trådløse monitor M18 SIM til Smart Hub.
11 USB-portdæksel – Vandtæt dæksel, der beskytter USB-portene mod støv og fugt.
12 Jordingsstang – Til jording af Smart Hubben i forbindelse med sporing af skubbekablet.
13 Batteridæksel – Vandtæt dæksel, der beskytter batteriet mod støv og fugt.
14 Batterirum – Til M18 ^TM batteri
15 Port til tilslutning af Smart Hub og rørinspektionstromle.
16 Kamera-testport – Til fejlfinding i forbindelse med problemer med kamerahovedet

2.2 Isætning og udtagning af batteri

2.3 Kontrol af batteriniveau

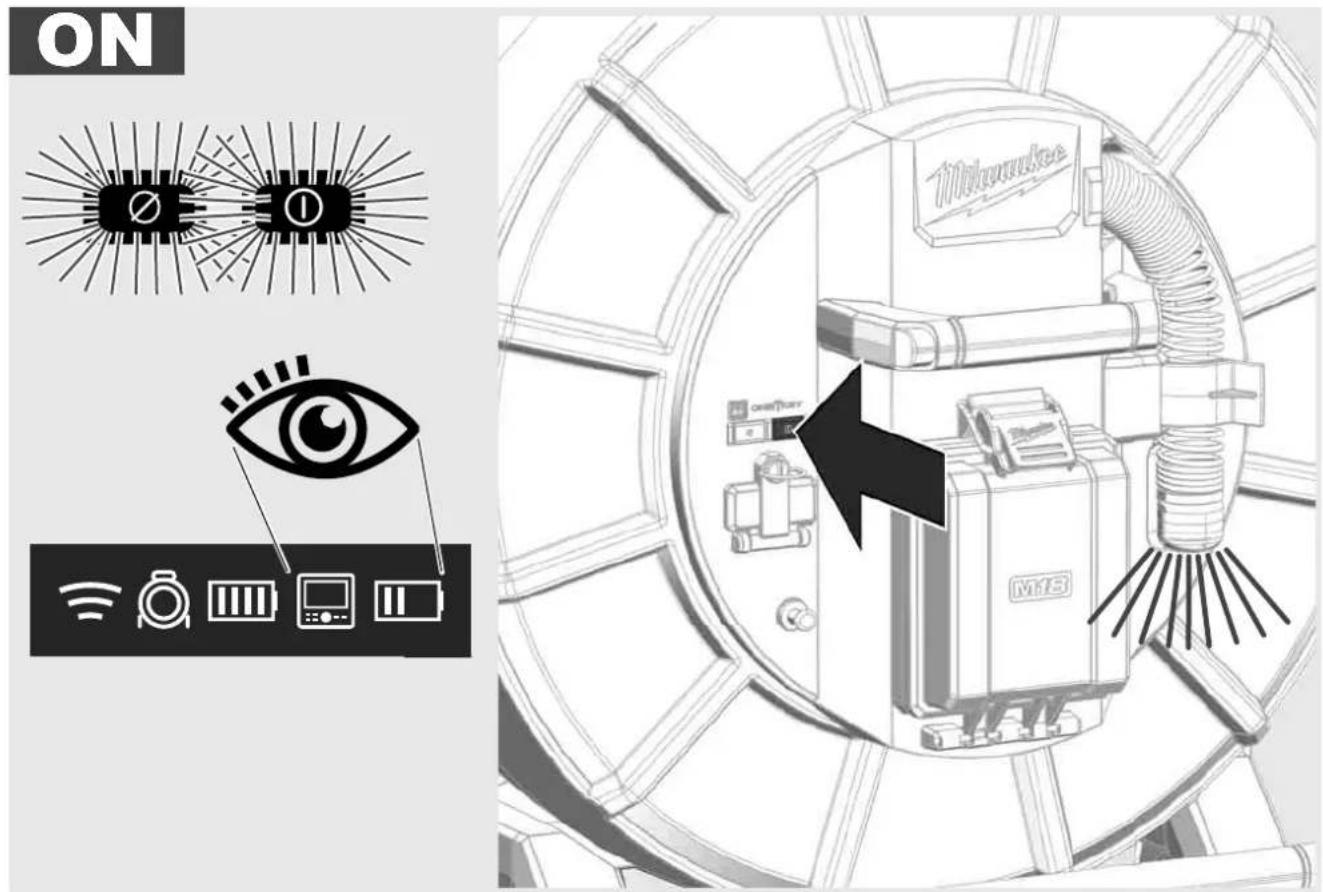

2.6 Tænd- og sluk-knap

2.7 Tilslutning af skærm

Der kræves en ekstern skærmenhed for at ændre indstillingerne for R∅RINSPEKTIONSSYSTEMET, kontrollere dets funktioner og for at få vist de billeder og videoer, der er taget med kameraet.

Den eksterne skærmenhed er ikke inkluderet i R∅RINSPEKTIONSSYSTEMET og skal købes separat.

Der er følgende muligheder:

• MILWAUKEE TRÅDL∅S MONITOR M18 SIM
• MILWAUKEE R∅RINSPEKTIONS-APP på tablet eller smartphone

Den TRÅDL∅SE MONITOR tilsluttes R∅RINSPEKTIONSSYSTEMET via WiFi eller USB-C-port og er straks klar til brug. Hvis du bruger en tablet eller en smartphone, skal du først installere MILWAUKEE R∅RINSPEKTIONS-APP'en på den pågældende enhed.

F∅RSTE GANG TRÅDL∅S MONITOR M18 SIM bruges:

1. Tænd for SMART HUBBEN og den TRÅDL∅SE MONITOR.
2. Den TRÅDL∅SE MONITOR opretter automatisk forbindelse til SMART HUBBEN inden for 25 sekunder.
   *Ved brug af kabel skal du tilslutte monitoren til Smart Hubben vha. USB-C-kablet.

F∅RSTE GANG SMARTPHONE ELLER TABLET bruges:

1. Download og installer MILWAUKEE R∅RINSPEKTIONS-APP'en.
2. Tænd for SMART HUBBEN og skærmenheden.
3. Vælg indstillingen > WiFi.
4. Vælg indstillingen MTCAM_ [LAST 9 DIGITS OF HUB SERIAL #].
5. Indtast adgangskode: 29702000
6. Start MILWAUKEE R∅RINSPEKTIONS-APP'en.

2.8 USB-porte

1 M18 USB-A USB-C

USB-A

• Port til normal brug. Giver mulighed for live-optagelse af video- og billedfiler samt overførsel af disse fra det interne Smart Hub-drev.
• Mulighed for fi rmwareopdateringer på Smart Hubben.

USB-C

- Mulighed for oprettelse af forbindelse mellem den trådløse monitor M18 SIM og Smart Hubben uden WiFi-forbindelse.

Strømforsyning til Smart Hubben via den trådløse skærm M18 SIM eller omvendt, hvis batteriet ikke er opladet.

Jordingsstangen skal altid bruges, når skubbekablet spores ved hjælp af funktionen KABELSPORING. Smart Hubben skal være jordet, så strømsløjfen lukkes og der sendes et godt navigationssignal. Det medfølgende jordingskabel og jordingsstang skal bruges til at jorde Smart Hubben.

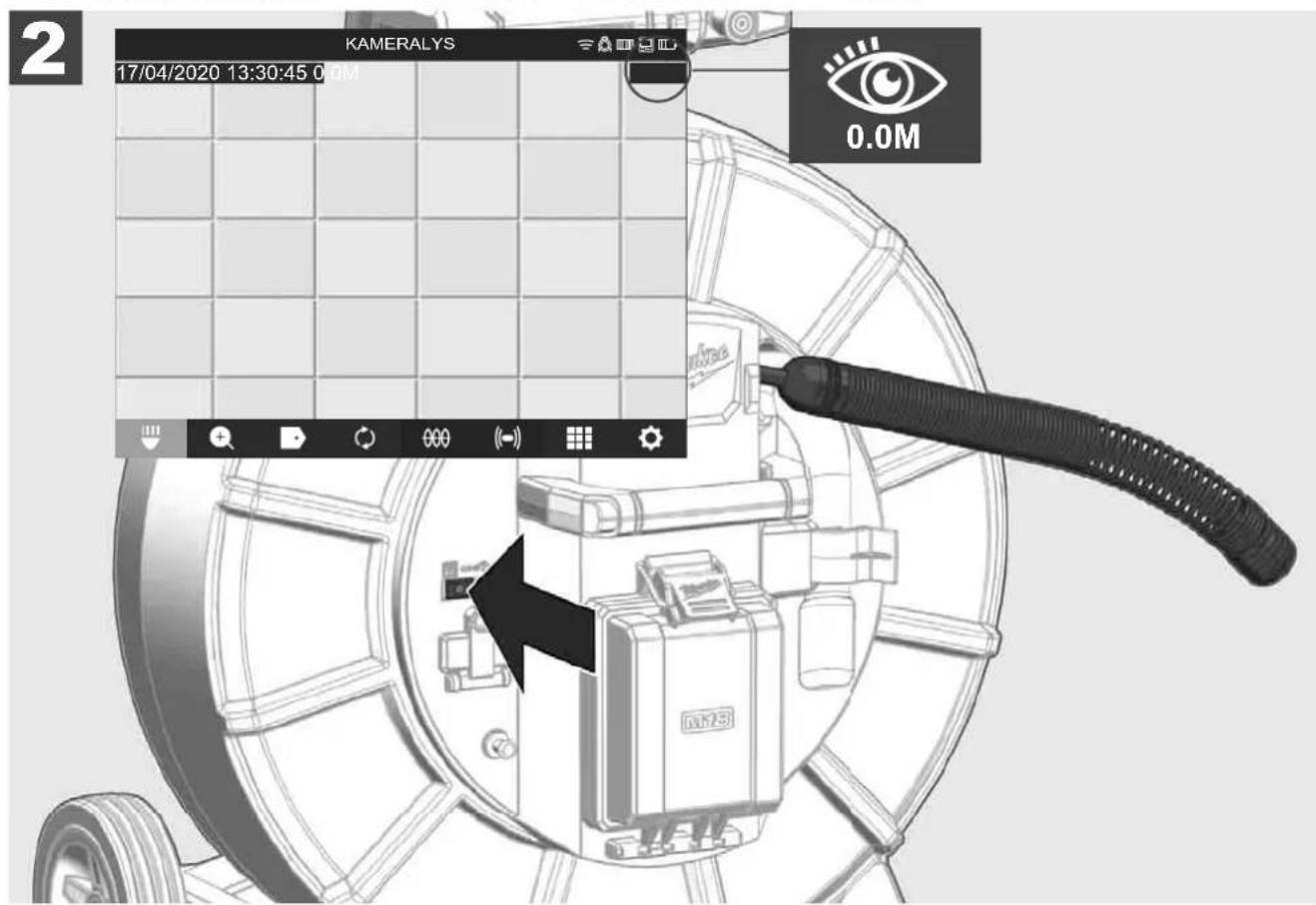

2.10 Nulstilling af længdetæller

Når R∅RINSPEKTIONSTROMLEN rulles ud, vises længden på det udrullede kabel på den trådløse M18 SIM monitors statuslinje.

Tryk på knappen ∅ for at nulstille visningen.

KAMERALYS 17/04/2020 13:30:45 0.5M 0.5M

KAMERALYS 17/04/2020 13:30:45 0.0M 0.0M

2.11 Kamera-testport

Hvis der er problemer med kamerahovedet, er det muligt at kontrollere kameraet via testporten.

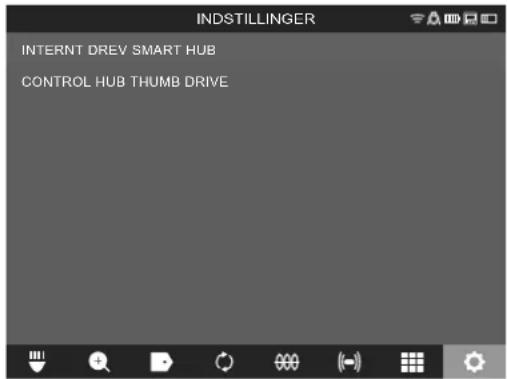

2.12 Formatering af internt drev og USB-stik

Med denne funktion kan du formatere USB-sticken eller det interne 500-GB-drev i Smart Hubben.

USB-stick skal formateres i FAT32-format.

1. Vælg INDSTILLINGER ➞ FORMATÉR HUKOMMELSE
2. Vælg hukommelse.

INDSTILLINGER INTERNT DREV SMART HUB CONTROL HUB THUMB DRIVE

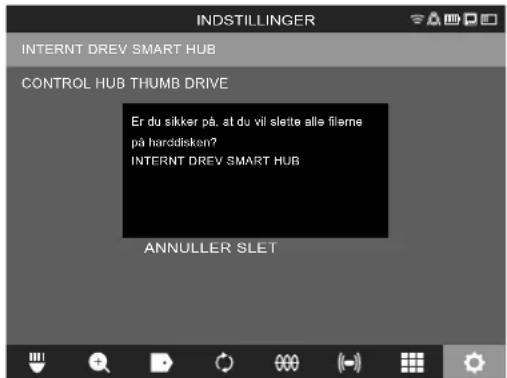

1. Bekræft meddelelsen på skærmen.

INDSTILLINGER INTERNT DREV SMART HUB CONTROL HUB THUMB DRIVE Er du sikker på, at du vil slette alle filerne på harddisken? INTERNT DREV SMART HUB ANNULLER SLET

Det valgte drev formateres og systemet vender tilbage til menuen INDSTILLINGER.

2.13 Fabriksindstillinger

Hvis funktionen fabriksindstillinger vælges, bliver Smart Hub M18 SISH nulstillet til de værdier, der er indstillet på fabrikken.

Følgende Smart Hub M18 SISH-indstillinger nulstilles:

• TAGS slettes.
• VIDEO- og BILLEDE-indstillinger nulstilles til 1080 P.
• FIRMANAVNET slettes.
• SONDE-frekvensen nulstilles.

- KABELSPORING nulstilles til fabriksindstillingen.

- SKÆRMINDSTILLINGERNE nulstilles til fabriksindstillingen: Nuance, lysstyrke, kontrast, mætning.

- MÅLEENHEDER

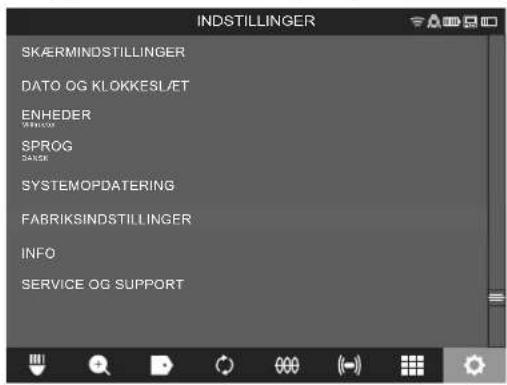

1. Vælg INDSTILLINGER FABRIKSINDSTILLINGER

INDSTILLINGER SKÆRMINDSTILLINGER DATO OG KLOKKESLÆT ENHEDER SPROG SYSTEMOPDATERING FABRIKSINDSTILLINGER INFO SERVICE OG SUPPORT

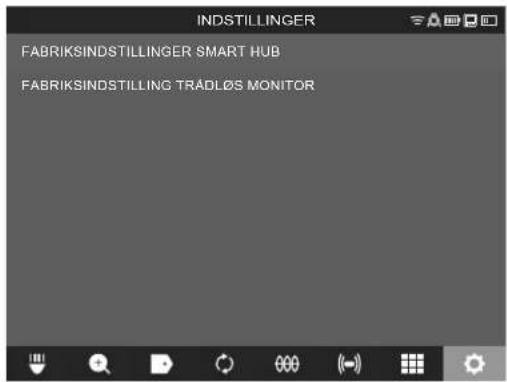

2. Vælg FABRIKSINDSTILLINGER Smart Hub M18 SISH.

INDSTILLINGER FABRIKSINDSTILLINGER SMART HUB FABRIKSINDSTILLING TRÅDLOS MONITOR

3. Læs og bekræft Reset-meddelelsen med OK.

Vil du nulstille Smart Hubbens fabriksindstillinger? ANNULLER OK

Nulstilling til fabriksindstillinger er udført, og systemet vender tilbage til undermenuen FABRIKSINDSTILLINGER

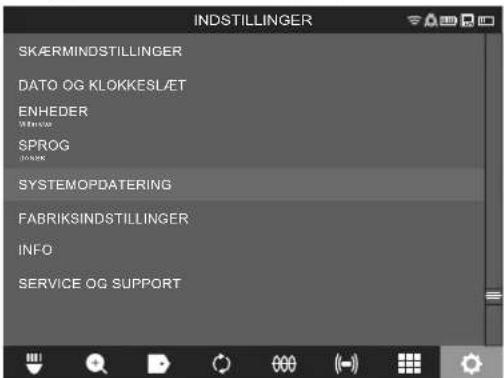

2.14 Systemopdatering

Før systemopdateringen skal du åbne menuen INDSTILLINGER→ INFO og notere dig den aktuelle fi rmwareversion.

Firmwareopdateringer kan udføres via den trådløse M18 SIM-monitor eller en tablet vha. Milwaukee®-rørinspektionsappen.

1. Tænd for Smart Hub M18 SISH og den trådløse skærm M18SIM eller tabletten via Milwaukee® rørinspektionsappen.
2. Sørg for, at den trådløse monitor M18 SIM eller tablet er tilsluttet M18 SISH Smart Hub via WiFi. Hvis der ikke er WiFi-forbindelse, skal denne oprettes.
3. Indsæt USB-sticken med firmwareopdateringen i USB-A-porten på Smart Hub M18 SISH.
4. Vælg INDSTILLINGER→ SYSTEMOPDATERING

INDSTILLINGER SKÆRMINDSTILLINGER DATO OG KLOKKESLÆT ENHEDER SPROG SYSTEMOPDATERING FABRIKSINDSTILLINGER INFO SERVICE OG SUPPORT

1. Vælg Smart Hub M18 SISH.

INDSTILLINGER SMART HUB TRÅDL∅S MONITOR

1. Filnavnet for opdateringen vises på skærmen. Vælg FILNAVN for at starte opdateringen.

INDSTILLINGER MTCam_hub.bin

1. Læs og bekræft advarslen med OK.

Hvis du klikker på OK, opdateres firmwaren på Smart Hubben. Undlad at afbryde opdateringsprocessen efter start! ANNULLER OK

1. Opdateringens forløb vises på en statusbjælke.

1. Når opdateringen er fuldført, vises en meddelelse, som skal bekræftes. Vælg OK for at genstarte systemet.

Smart Hubben er nu opdateret og genstartes. OK

1. Vælg INDSTILLINGER→ INFO for at kontrollere, om firmwareversionen er blevet opdateret.

3.1 Oversigt rørinspektionstromle M18 SIC36

1 2 3 4 5 6 7 8 9 10 Milwaukee

1 Nivelleringsfod til horisontal brug
2 Trådløs monitor M18 SIM – Tabletholder og tilslutning
3 Trådløs monitor M18 SIM – Rotationslås
4 Trådløs monitor M18 SIM – Vippelås
5 Händtag
6 Kabeltromle med skubbekabel
7 Nivelleringsfod til vertikal brug
8 Kabeltromlebremse
9 Nivelleringsfod til horizontal brug
10 Bæreanordning

3.2 Oversigt rørinspektionstromle M18 SIC60

1 2 3 4 5 6 7 8 9 10 11 Milwaukee

1 Nivelleringsfod til horisontal brug
2 Håndtag, som kan trækkes ud (vist i tilbagetrukket position)
3 Knap til at låse og løsne udtrækshåndtaget
4 Trådløs monitor M18 SIM – Holder / tabletholder og tilslutning
5 Trådløs monitor M18 SIM – Rotationslås
6 Trådløs monitor M18 SIM – Vippelås
7 Håndtag
8 Kabeltromle med skubbekabel
9 Nivelleringsfod til vertikal brug
10 Hjul
11 Kabeltromlebremse

3.3 Installering af bæreanordning

R∅RINSPEKTIONSTROMLEN M18 SIC36 er udstyret med en bæreanordning, så tromlen kan bæres som en rygsæk på ryggen. På den måde kan tromlen nemt transporteres hen til det sted, hvor den skal bruges, hvilket er ret smart, hvis man skal op og ned ad trapper eller i forbindelse med brug af stige.

Fastgør bæreanordningen øverst og tryk håndbalden mod undersiden, indtil bæreanordningen klikker på plads. Træk kort i bæreanordningen for at sikre, at den er klikket på plads.

1

3.6 Indstilling af trådløs monitor M18 SIM

3.7 Brug af rørinspektionstromlen

Undersøg skubbekablet for tegn på slid – Tjek kablet for brud, knæk eller slitage i forbindelse med oprulning. Hvis belægningen er så slidt, at det gule eller hvide Kevlar-net kan ses, skal skubbekablet udskiftes. Hvis du bruger et skubbekabel, hvor belægningen er ødelagt, kan der trænge vand og fugt igennem, hvilket kan forringe kameraoptagelsernes kvalitet eller medføre kamerasvigt.

Illustrationen nedenfor viser eksempler på kraftigt beskadigede belægninger. Sådanne skubbekabler skal udskiftes hurtigst muligt.

Hold altid skubbekablet og fjederenheden tør og ren - Rengør altid kablet med en ren, tør klud, når det rulles op. Når arbejdsdagen er slut, skal du under rindende vand forsigtigt fjerne snavs fra kamerahovedet og fjederen. Ryst delene tørre eller fjern overskydende vand med en lavtryksblæser og tør delene af til sidst. Kamerahovedet, skubbekablet og tilslutningsdelene udsættes dagligt for agressive kemikalier. Omhyggelig rengøring af systemet forlænger levetiden for disse dele.

Skubbekablet skal håndteres med omhu – Træk ikke skubbekablet ud, hvis tromlen er låst. Ellers vil kablet blive trykket sammen inde i tromlen og blive unødigt belastet. Hvis kablet skubbes tilbage i en låst tromle, kan det omvendt få rullen til at vælte eller kablet til at knække.

Placer tromlen på en plan overflade ca. 1 til 2 meter fra indgangsstedet. Så er der plads nok til at håndtere kablet uden, at kablet skal trækkes i større afstand hen over jorden. Brug eventuelt kabelbremsen for at reducere skubbekablets hastighed.

Hvis tromlen bruges i horisontal position, øges området mellem fødderne. Dette giver tromlen en mere stabil position på ujævnt underlag og reducerer dens højde, hvilket er en fordel, hvis pladsen er trang.

1

1x

3.8 Kamerahovedenhed

Rør ikke ved det grønne kredsløbskort eller guldkontakterne på fjederenheden eller kamerahovedet med bare hænder, hvis det kan undgås. Ellers overføres fedtlaget på fingrene til disse komponenter, hvilket kan medføre førtidig korrosion. Brug rene og tørre gummihandsker, hvis det er muligt.

Tør kamerahovedet af, før du fjerner det, og fjern al snavs, der kan ryge ind i kameraets tilslutningsområde.

Må ikke strammes for meget og brug ikke overdreven kraft!

Rør ikke ved det grønne kredsløbskort eller guldkontakterne på fjederenheden eller kamerahovedet med bare hænder, hvis det kan undgås. Ellers overføres fedtlaget på fingrene til disse komponenter, hvilket kan medføre førtidig korrosion. Brug rene og tørre gummihandsker, hvis det er muligt.

Tør kamerahovedet af, før du fjerner det, og fjern al snavs, der kan ryge ind i kameraets tilslutningsområde.

Må ikke strammes for meget og brug ikke overdreven kraft!

3.10 Kamerabeskyttelsesdæksel

Beskyttelsesdæksler, som passer til kamerahoveder, som har en diameter på 25 mm eller 34 mm. Disse beskyttelsesdæksler er inkluderet i leveringen af R∅RINSPEKTIONSTROMLER eller udskiftningskamerahoveder.

Skinner – De er placeret på fjederenheden, så kamerahovedet kører langs jorden og ikke kommer i direkte kontakt med røret.

Fjern beskyttelsesdæksel

Installering af beskyttelsesdæksel

Der er to skinner til hvert af kamerahovederne på hhv. 25 mm og 34 mm. En lille udgave på 75 mm og en mellem udgave på 100 mm.

Kameraskinne

25

mm

Kamerskinne

34

Hvis dit R∅RINSPEKTIONSSYSTEM skal repareres, finder du alle vigtige telefonnumre under SERVICE OG SUPPORT på servicesiden for Milwaukee-værktøjer.

Vælg INDSTILLINGER → SERVICE OG SUPPORT

INDSTILLINGER SKÆRMINDSTILLINGER DATO OG KLOKKESLÆT ENHEDER SPROG SYSTEMOPDATERING FABRIKSINDSTILLINGER INFO SERVICE OG SUPPORT

Milwaukee® Nothing but HEAVY DUTY® click M18 SIC36 M18 SIC60 M18 SISH click M18 SIM

click

INNHOLD

Når det arbeides i rør, må det passes på at disse ikke står under spenning eller er elektrisk oppladet. Rørene må ikke inneholde væsker. Kameraet og instrumentet må ikke komme i kontakt med væsker.

Kameraet og kabelen må ikke komme i kontakt med olje, gass eller andre materialer som er mottakelige for korrosjon.

• Bly fra maling på blybasis,
• krystallartig silisiumoksid fra mursteiner, sement eller andre murverksprodukter samt
• Arsen eller krom fra trevirke som er kjemisk behandlet.

Advarsel! For å unngå faren for en brann, personskader eller skade på produkter forårsaket av en kortslutning, må du ikke dyppe apparatet, batteripakken eller laderen ned i væsker, og du må sørge for at det ikke kan trenge

inn væsker. Korroderende eller ledende væsker som saltvann, visse kjemikalier og blekemidler eller produkter som inneholder blekemidler, kan forårsake en kortslutning.

Lagre batteripakken tört ved en temperatur på under 27 °C.

Lagre batteriet ved en ladetilstand på fra ca. 30 % - 50 %.

Før alle arbeider på apparatet skal batteripakken tas ut.

Føringer – De settes på fjærkomponenten slik at kamerahodet farer over bakken og ikke kommer direkte i berøring med røret.

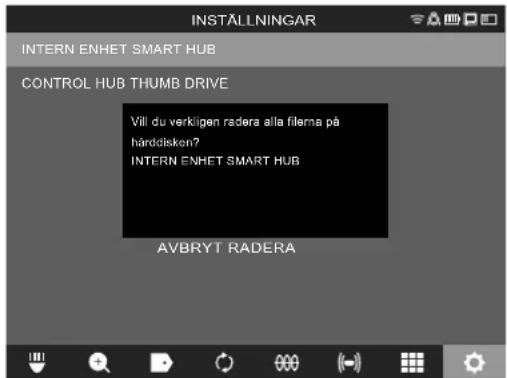

1. Bekräfta meddelandet på skärmen.

INSTALLNINGAR INTERN ENHET SMART HUB CONTROL HUB THUMB DRIVE Vill du verkligen radera alla filerna på härdisken? INTERN ENHET SMART HUB AVBRYT RADERA
