LIETOŠANAS INSTRUKCIJA M18 SIC30 MILWAUKEE

1 Vispārējas norādes....2

1.1 Īpaši drošības noteikumi attiecībā uz cauruļu apskates sistēmām ...... 2
1.2 Citas drošības un darba instrukcijas 2
1.3 Tehniskie dati .... 3
1.4 Noteikumiem atbilstošs izmantojums....3
1.5 Ar Eiropas instalācijām bezvadu frekvenču prasības .... 3
1.6 EK atbilstības deklarācija....3
1.7 ONE-KEY™ 4
1.8 AKUMULATORI 4
1.9 Litija jonu akumulatoru transportēšana 4
1.10 Apkope....4
1.11 Simboli 5

2 Smart Hub M18 SISH 6

2.1 Smart Hub M18 SISH pärskats....6
2.2 levietojiet un iznemiet akumulatoru....7
2.3 Pārbaudiet akumulatora uzlādi 8
2.4 levietojiet Smart Hub M18 SISH 9
2.5 Iznemiet Smart Hub M18 SISH 10
2.6 leslēgšanas/izslēgšanas slēdzis 11
2.7 Monitora pievienošana....12
2.8 USB porti....13
2.9 Zemējuma stienis 14

2.10 Garuma skaitītāja atiestate 15

2.11 Kameras pārbaudes pieslēgums 16

2.12 lekšējā diska un USB zibatmiņas formatēšana.... 17

2.13 Rūpnīcas iestatījumi.... 18

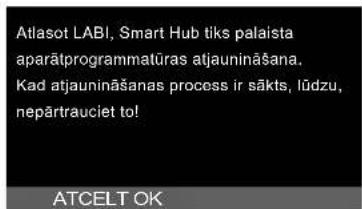

2.14 Sistēmas atjaunināšana.... 19

3 CAURULU APSKATES CILINDRS....21

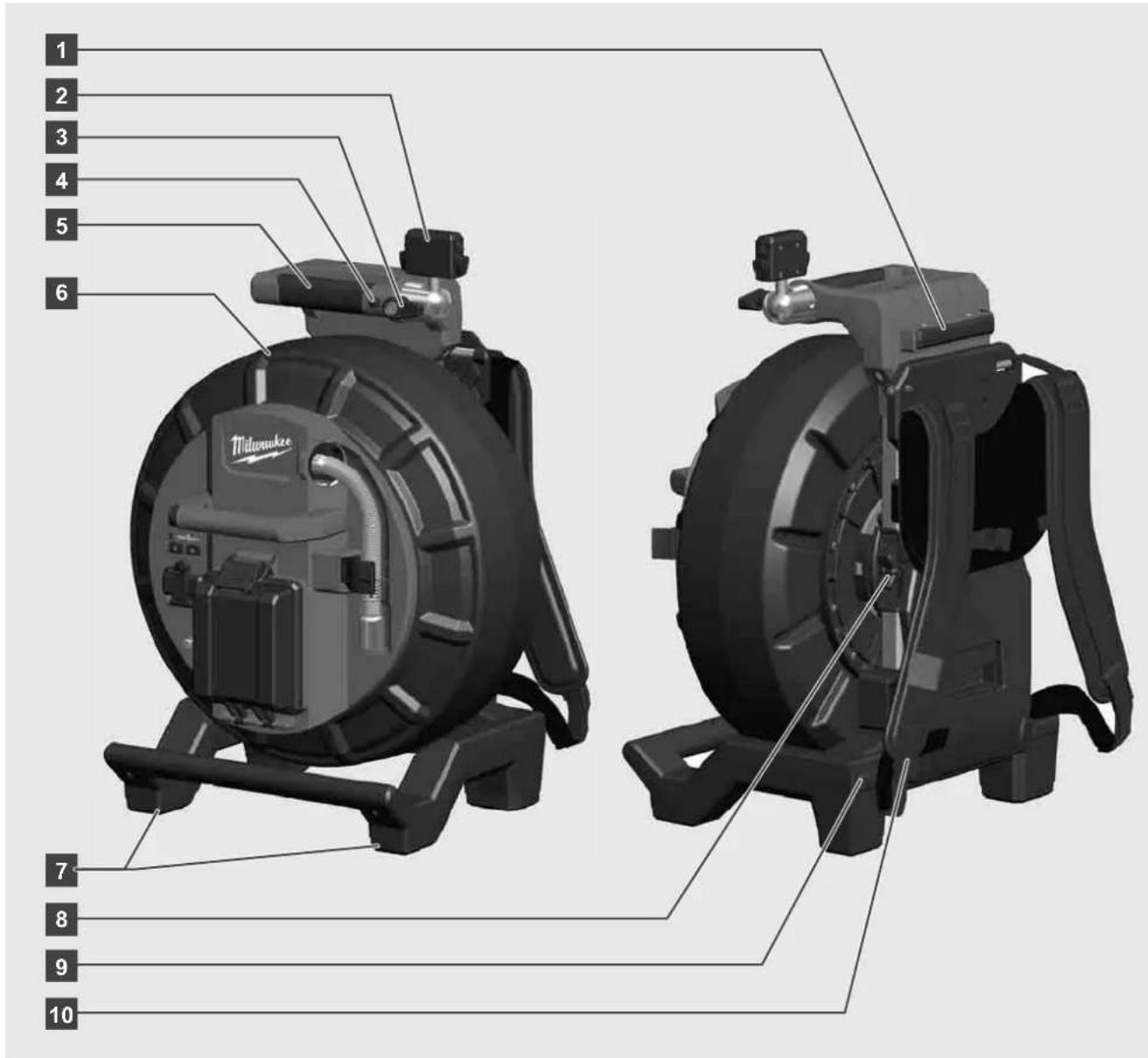

3.1 Cauruļu apskates cilindra M18 SIC36 pārskats 21

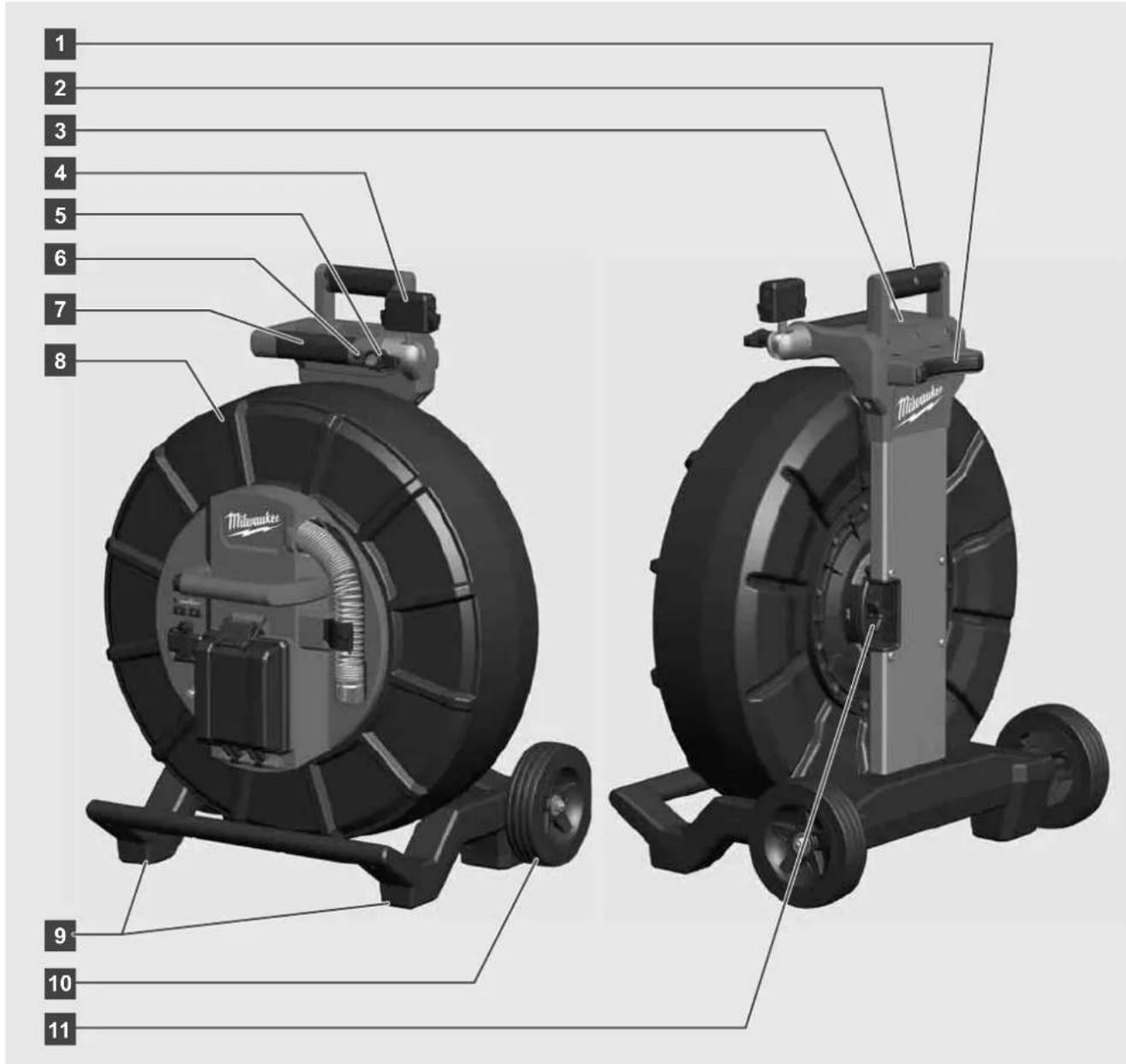

3.2 Caurulu apskates cilindra M18 SIC60 pārskats 22

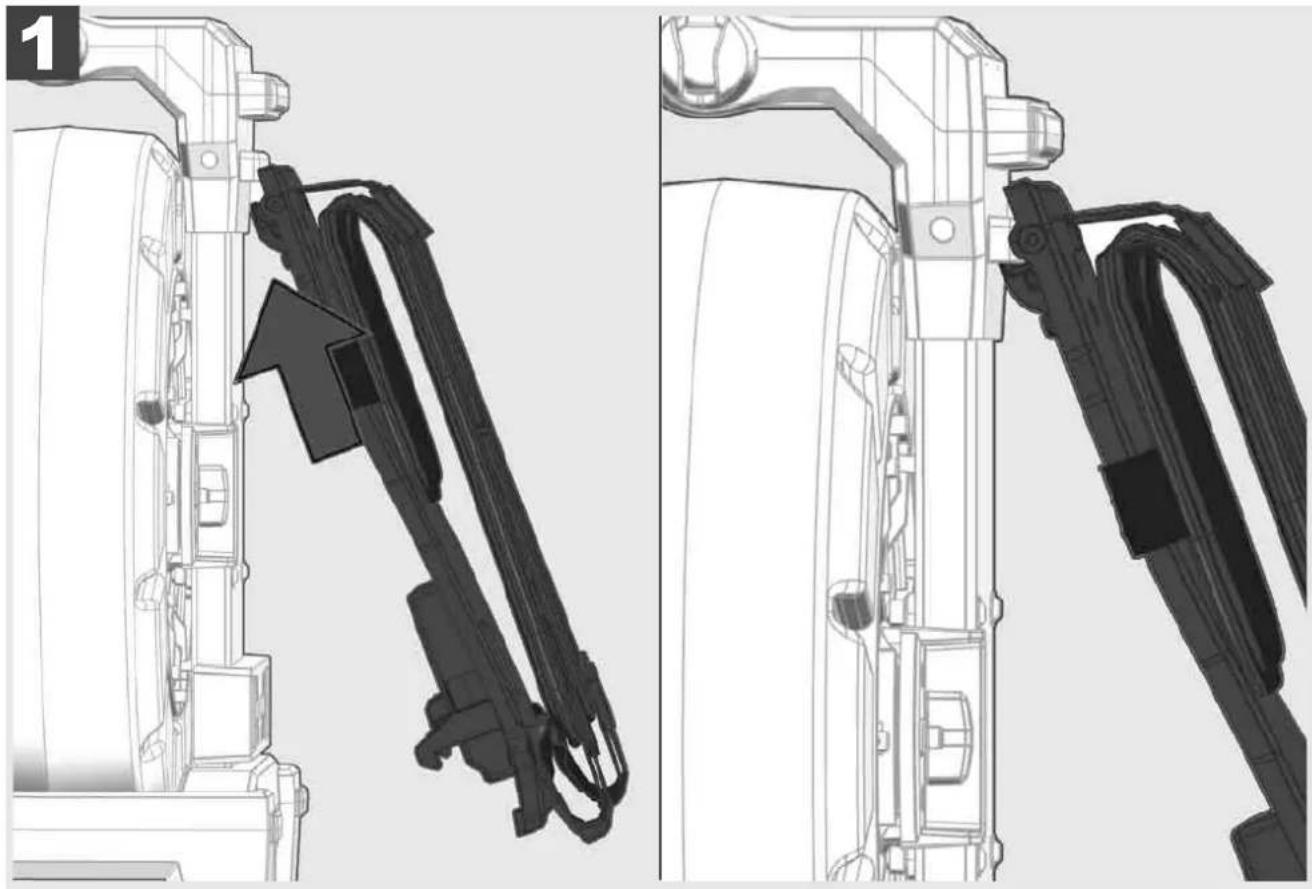

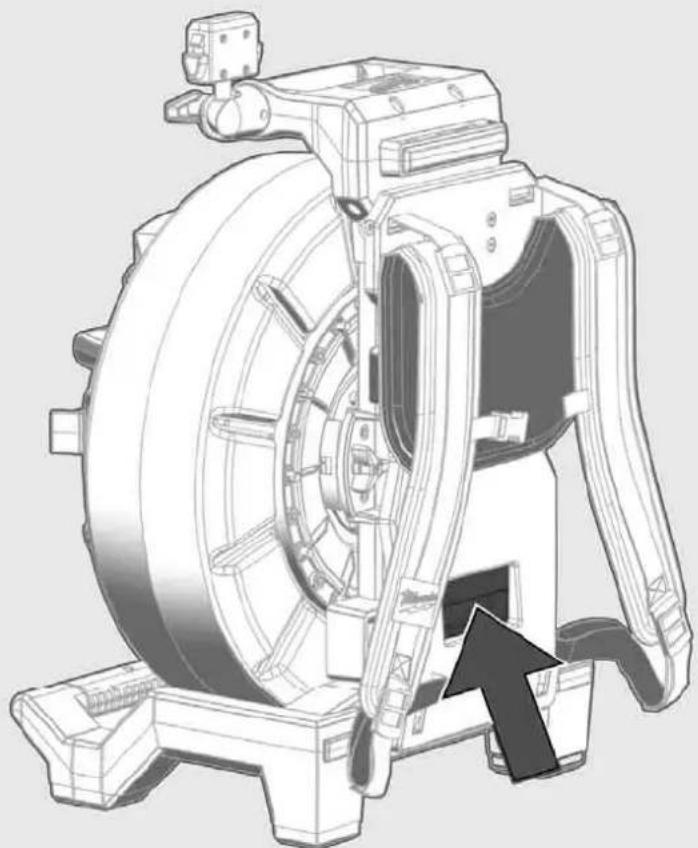

3.3 Nešanas ierīces uzstādīšana 23
3.4 Nešanas ierīces noņemšana 24
3.5 Bezvadu monitora M18 SIM uzstādīšana 25

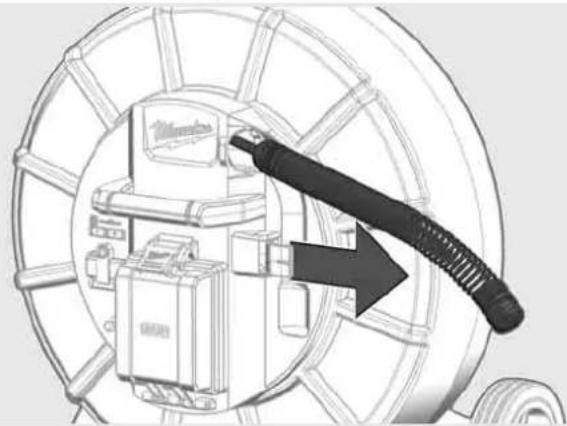

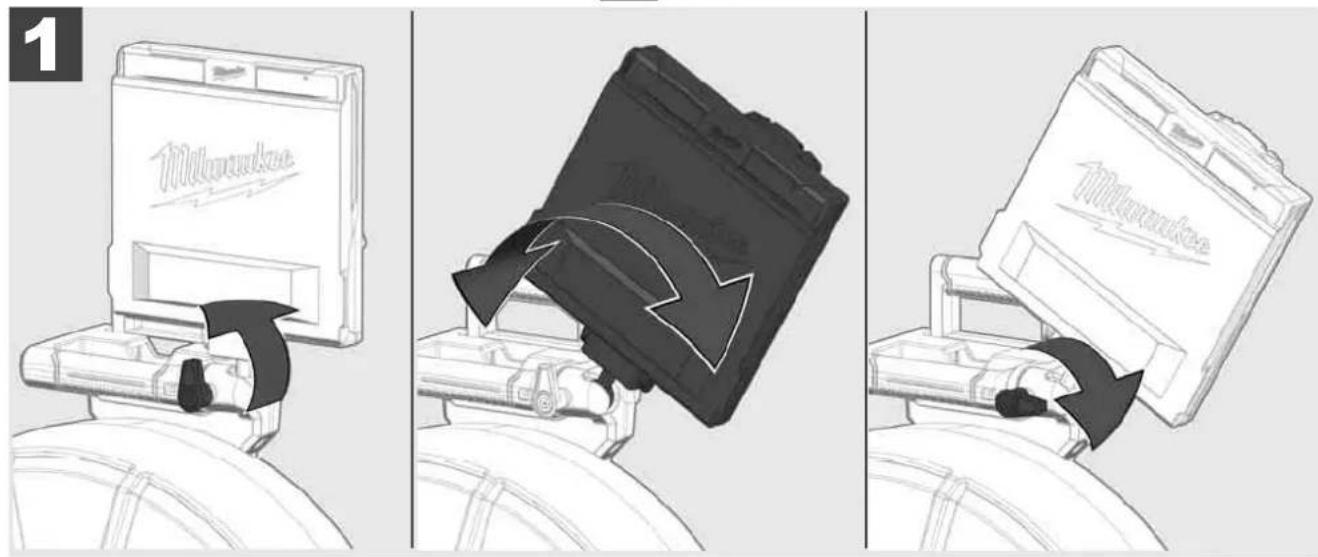

3.6 Bezvadu monitora M18 SIM iestatīšana 26
3.7 Caurułu apskates cilindra lietošana 27
3.8 Kameras galvas modulis 28
3.9 Atsperelementu modulis 29

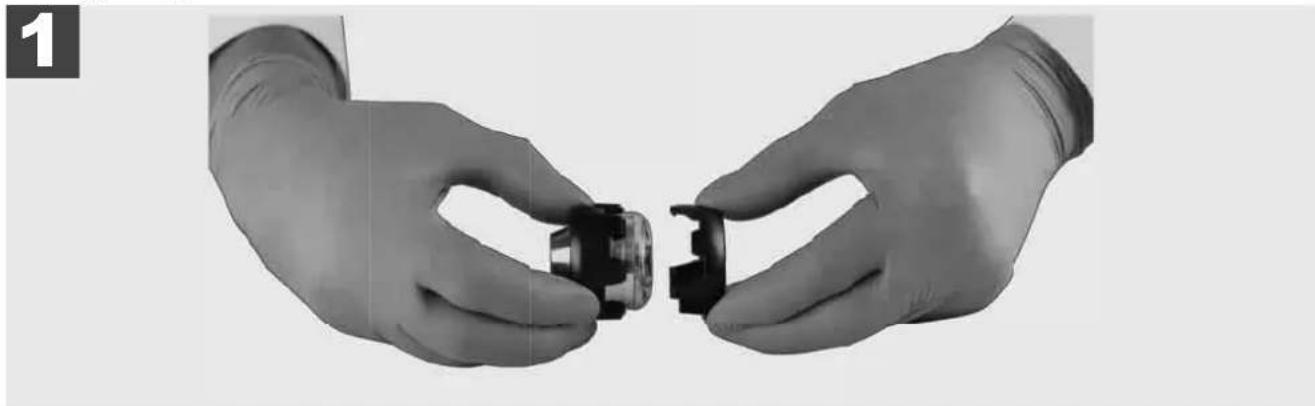

3.10 Kameras aizsargpärsegs 30
3.11 Kameras vadotnes 31
3.12 Serviss un atbalsts....32

1.1 Īpaši drošības noteikumi attiecībā uz cauruļu apskates sistēmām

Strādājot caurulēs, ievērojiet, lai tās nebūtu pievienotas spriegumam vai elektriski uzlādētas. Caurules nedrīkst saturēt škidrumu. Kamera un ierīce nedrīkst nonākt kontaktā ar škidrumu.

Kamera un kabelis nedrīkst nonākt saskarē ar ellu, gāzi vai citiem rūsējošiem materiāliem.

Lai mazinātu eksplozijas, elektriskās strāvas trieciena un materiālo zaudējumu risku, vienmēr pirms visiem darbiem pārbaudiet darba zonu. Kabelis nedrīkst saskarties ar elektrokomponentiem, ħimikālijām vai kustīgām detaļām.

Lai mazinātu ierīces bojājumu risku, nelietojiet pārmērīgu spēku un nepārlokiet kabeli. Pārbaudes kameru un kabeli neizmantojiet vietās, kur tie var nonākt saskarē ar kodīgām vai ellainām vielām.

Neizmantojiet kabeli nosprostojumu vai škēršlu likvidēšanai. Tas nav caurułu tīrītājs!

Ja apskatāmajā notekcaurulē var atrasties kimikālijas, baktērijas vai citas toksiskas vielas un infekcijas ierosinātāji, tad zem ražotāja ieteiktajiem aizsargcimdiem valkājiet arī lateksa vai gumijas cimdus, kā arī lietojiet aizsargbrilles, sejas sargu, aizsargājošu apgērbu un elpošanas masku. Caurulvados var atrasties kimikālijas, baktērijas vai citas vielas, kas ir toksiskas vai ierosina infekciju un var radīt kairinājumu vai citus nopietnus ievainojumus.

levērojiet higiēnas prasības. Ierīces lietošanas laikā aizliegts ēst un smēķet. Pēc saskares ar cauruļu apskates sistēmu vai tās lietošanas, izmantojot siltu ūdeni un ziepes, rūpīgi nomazgājiet rokas un pārējās kermana daļas, kas nonāca saskarē ar cauruļu saturu. Tādējādi iespējams izvairīties no iespējamām veselības problēmām, kas var rasties, saskaroties ar toksiskām vai infekciju ierosinošām vielām.

Pirms izmantošanas pārbaudiet, vai kabelis nav nolietojies un tam nav radušies defekti. Pirms ierīces izmantošanas nomainiet nolietoto vai bojāto kabeli.

PIESARDZIBU! Rīkojieties piesardzīgi, pārvietojot cauruļu apskates sistēmu ar nešanas ierīci uz muguras. Jūs varat zaudēt līdzsvaru.

Ierīci vienmēr lietojiet apdomīgi un uzmanīgi. Visas apdraudējuma situācijas nav iespējams paredzēt. Nelietojiet šo ierīci, ja neizprotat pievienoto pamācību un darbs škiet grūti paveicams. Papildu informāciju vai informāciju par apmācību vaicājiet Milwaukee vai kvalificētam speciālistam.

Aizliegts noņemt etiketes un tipa plāksnītes. Tās satur svarīgu informāciju. Ja šīs norādes vairs nav salasāmas vai tās ir pazudušas, vērsieties savā MILWAUKEE klientu atbalsta dienestā, lai bez maksas saņemtu jaunas.

Daži slīpēšanas, zāgēšanas un urbjmašīnu vai citu būvniecības laikā radītu darbību radītie putekļi var saturēt kīmiskas vielas, kas izraisa vēzi, rada dzemdību traumas vai ietekmē auglību. Šāda veida kīmisko vielu piemēri ir:

- svins no svina bāzes krāsām,

- kristālveida silīcija dioksīds no kieģelēiem, cementa vai citiem būvniecības izstrādājumiem,

- arsēns vai hroms no kīmiski apstrādātas būvniecības koksnes.

Ekspozīcijas risks ir atkarīgs no tā, cik bieži veicat šāda veida darbības. Lai pēc iespējas samazinātu ekspozīcijas risku, vienmēr strādājiet labi vēdināmās telpās. Nēsājiet oficiāli apstiprinātu aizsargaprīkojumu, piemēram, putekļu maskas ar mikrodaļiņu fi ltru.

1.2 Citas drošības un darba instrukcijas

Nemainiet akumulatoru, ja instrumenta virsma ir mitra.

Izmantotos akumulatorus nedrīkst sadedzināt vai utilizēt ar mājsaimniecības atkritumiem. Firma Milwaukee piedāvā iespēju vecos akumulatorus savākt apkārtējo vidi saudzējošā veidā.

Akumulatorus nav ieteicams glabāt kopā ar metāla priekšmetiem (iespējams īsslēgums).

M18 sistēmas akumulatorus lādējiet tikai ar M18 sistēmas lādētājiem. Nedrīkst lādēt citus akumulatorus no citām sistēmām.

Pie ārkārtas slodzes un ārkārtas temperatūrām no bojātā akumulatora var iztecēt akumulatora šķidrums. Ja nonākat saskarē ar akumulatora šķidrumu, saskares vieta nekavējoties jānomazgā ar ūdeni un ziepēm. Ja šķidrums nonācis acīs, acis vismaz 10 min. skalot un nekavējoties konsultēties ar ārstu.

Brīdinājums! Lai novērstu īssavienojuma izraisītu aizdegšanās, savainojumu vai produkta bojājuma risku, neiegremdējiet ierīci, akumulatoru vai uzlādes ierīci šķidrumos un rūpējieties par to, lai ierīcēs un akumulatoros neiekļūtu šķidrums. Koroziju izraisoši vai vadītspējīgi šķidrumi, piemēram, sālsūdens, noteiktas ķimikālijas, balinātāji vai produkti, kas satur balinātājus, var izraisīt īssavienojumu.

Šo ierīci nedrīkst lietot un tīrīt personas ar samazinātām fiziskām, sensorām vai garīgām spējām vai kam ir nepietiekama pieredze un zināšanas, izņemot, ja drošu apiešanos ar ierīci ir apmācījusi par viņu drošību juridiski atbildīga persona. Šīs personas ir jāuzrauga, kad tās rīkojas ar ierīci. Ar šo ierīci nedrīkst rīkoties bērni. Tādēļ laikā, kad ierīce netiek izmantota, tā jāglabā drošā, bērniem nepieejamā vietā.

1.3 Tehniskie dati

M18 SIC36 M18 SIC60 M18 SISH

Kameras kabeļa garums	36 m	60 m
Kameras galva	25 mm	34 mm
Maks. palielinājums	4x	4x
Akumulatora spriegums		18 V
Svars atbilstoši EPTA -Procedure 01/2014 (4,0 Ah / 12 Ah) ... 12,4 kg	20,46 kg	5,37 kg
Bluetooth frekvenču josla (frekvenču joslas)	2402-2480 MHz
Augustfrekvences	1,8 dBm
Bluetooth versija	4.0 BT signāla režīms
Ieteicamā vides temperatūra darba laikā	-18 ... +50 °C
Ieteicamie akumulatoru tipi	M18B...; M18HB...
Ieteicamās uzlādes ierīces	M12-18C, M12-18AC, M12-18FC, M1418C6

1.4 Noteikumiem atbilstošs izmantojums

Cauruļu apskates sistēma ir paredzēta cauruļvadu apskatei un inspekcijai. Sistēmu veido trīs moduļi:

- Caurulu apskates cilindrs M18 SIC36 vai M18 SIC60

Cauruļu apskates cilindrs ir paredzēts bīdāmā kabeļa uztišanai, notišanai un vadībai. Pieejami divi cilindru izmēri: M18SIC36 — caurulēm ar diametru no 50 mm līdz 150 mm un lielākais modelis M18SIC60 — caurulēm ar diametru no 75 mm līdz 250 mm.

Abi cilindri ir aprikoti ar bīdāmo kabeli un atsperelementu moduli, kam ir piemontēta pašlīmeņojoša kameras galva. Bezvadu monitoru M18 SIM un Smart Hub M18 SISH var lietot ar abiem cilindriem.

Abus cilindrus var lietot gan vertikāli, gan arī horizontāli. M18 SIC36 aizmugurē var piestiprināt nešanas ierīci, kas ľauj ierīci nest uz muguras.

- Smart Hub M18 SISH

Smart Hub M18 SISH ir paredzēts caurulu apskates sistēmas vadībai.

Bezvadu monitors M18 SIM vai planšetdators ar uzinstalētu Milwaukee® caurułu apskates lietotni tiek savienots ar Smart Hub M18 SISH, lai veiktu video ierakstu un uzņemtu fotoattēlus. Video un arī attēli tiek saglabāti Smart Hub M18 SISH iekšējā diskā.

- Bezvadu monitors M18 SIM (nav iekļauts piegādes komplektā; var iegādāties atseviški)

Bezvadu monitors M18 SIM nodrošina kameras galvas uzņemto video apskati, video un fotogrāfiju saglabāšanu un attēlošanu. Videoieraksta laikā var ierakstīt arī iekšējā mikrofonā teiktos komentārus. Funkcija "Markējumi" lauj pievienot arī komentāru tekstus. Komentāru teksti tiek iegulti ierakstītajā video un fotogrāfijās tiek attēloti kopā ar datumu, laiku un attīto kabeļa garumu.

Šo ierīci drīkst izmantot tikai saskaņā ar minētajiem lietošanas noteikumiem.

1.5 Ar Eiropas instalācijām bezvadu frekvenču prasības

Norāde: Šī ierīce ir pārbaudīta un saskaņā ar EN 300 440 V2.1.1 atbilst 3. klases uztvērēja robežvērtībām.

Minētajām robežvērtībām jānodrošina piemērota aizsardzība pret tehniska rakstura bezvadu savienojumu traucējumiem dzīvojamās ēkās.

Šī ierīce reağē uz citām ierīcēm, kas raida bezvadu signālu frekvences intervālā no 2402 līdz 2480 MHz. Tas var radīt ar tālvadības lietošanu saistītus traucējumus. lespējams, ka noteiktos apstākļos var rasties traucējumi. Lai pārliecinātos, vai citu ierīču raidītie bezvadu signāli rada šīs ierīces traucējumus, īslaicīgi izslēdziet pārējās ierīces un vērojiet, vai traucējumi pazūd. Traucējumus var novērst, veicot tālāk norādītās darbības.

• Izslēdziet traucējuma avotu.
• Palieliniet attālumu no traucējuma avota.
• Konsultējieties ar tehnikas pārdevēju vai kvalificētu radioierīču tehniķi.

1.6 EK atbilstības deklarācija

Ar šo Techtronic Industries GmbH deklarē, ka radioiekārta M18SISH atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: http://services.milwaukeetool.eu

1.7 ONE-KEY™

Lai vairāk uzzinātu par šīs ierīces ONE-KEY funkcionalitāti, izlasiet pievienoto ātrās palaišanas instrukciju vai apmeklējiet mūsu interneta vietni www.milwaukeetool.com/one-key. ONE-KEY lietotni savā viedtālrunī varat lejupielādēt no App Store vai Google Play.

Ja rodas elektrostatiskā izlāde, Bluetooth savienojums tiek pārtraukts. Šādā gadījumā savienojumu atjaunojiet manuāli.

Ierīce atbilst standartu EN 55014-2:2015/EN 301489-1 V2.2.3/EN 301489-17 V3.1.1 minimālajām prasībām.

ONE-KEY™ rādījums

Lampiņa spīd zilā krāsā: bezvadu savienojums ir aktīvs, un to var iestatīt ar ONE-KEY™ lietotni.

Lampiņa mirgo zilā krāsā: ierīce sazinās ar ONE-KEY™ lietotni.

Lampiņa mirgo sarkanā krāsā: ierīce ir blokēta ar drošību saistītu iemeslu dēļ, un lietotājs to var atblokēt ar ONE-KEY™ lietotni.

1.8 AKUMULATORI

Akumulatori, kas ilgāku laiku nav izmantoti, pirms lietošanas jāuzlādē.

Pie temperatūras, kas pārsniedz 50 °C, akumulatoru darbspēja tiek negatīvi ietekmēta. Vajag izvairīties no ilgākas saules un karstuma iedarbības.

Lādētāja un akumulatora pievienojuma kontakti jāuztur tīri.

Lai akumulatora darba ilgums būtu optimāls, pēc iekārtas izmantošanas tas jāuzlādē.

Lai akumulatori kalpotu pēc iespējas ilgāku laiku, tos pēc uzlādes ieteicams atvienot no lādētājierīces.

Akumulatora uzglabāšana ilgāk nekā 30 dienas:

uzglabāt akumulatoru pie temperatūras zem 27 °C un sausā vietā.

Uzglabāt akumulatoru uzlādes stāvoklī aptuveni pie 30%–50%.

Uzlādēt akumulatoru ik pēc 6 mēnešiem.

1.9 Litija jonu akumulatoru transportēšana

Uz litija jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu.

Šo akumulatoru transportēšana jāveic saskaņā ar vietējiem, valsts un starptautiskajiem normatīvajiem aktiem un noteikumiem.

- Patērētāja darbības, pārvadājot šos akumulatorus pa autoceļiem, nav reglamentētas.

- Uz litija jonu akumulatoru komerciālu transportēšanu, ko veic ekspedīcijas uzņēmums, attiecas bīstamo kravu pārvadāšanas noteikumi. Sagatavošanas darbus un transportēšanu drīkst veikt tikai atbilstoši apmācīts personāls. Viss process jāvada profesionāli.

Veicot akumulatoru transportēšanu, jāievēro tālāk norādītais.

- Pārliecinieties, ka kontakti ir aizsargāti un izolēti, lai izvairītos no īssavienojumiem.

- Pārliecinieties, ka akumulators iepakojumā nevar paslīdēt.

- Bojātus vai tekošus akumulatorus nedrīkst transportēt.

Plašāku informāciju jūs varat saņemt no ekspedīcijas uzņēmuma.

1.10 Apkope

Izmantojiet tikai uzņēmuma Milwaukee piederumus un rezerves daļas. Lieciet nomainīt detaļas, kuru nomaiņa nav aprakstīta, kādā no uzņēmumu Milwaukee klientu apkalpošanas servisiem. (Skat. brošūru “Garantija/klientu apkalpošanas serviss”.)

Pēc pieprasījuma jūsu klientu apkalpošanas centrā vai pie Technotronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Vācijā, ir iespējams saņemt ierīces montāžas rasējumu, iepriekš norādot ierīces modeli un sērijas numuru, kas atrodas uz datu plāksnītes un sastāv no sešiem simboliem.

1.11 Simboli

UZMANĪBU! BĪSTAMI! DRAUDI!

Pirms ierīcei veicat jebkāda veida apkopes darbus, ir jāizņem ārā akumulators.

Pirms sākat lietot instrumentu, lūdzu, izlasiet lietošanas pamācību.

Jāvalkā aizsargcimdi!

Strādājot ar ierīci, vienmēr jānēsā aizsargbrilles.

Elektriskus aparātus, baterijas/akumulatorus nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem.

Elektriski aparāti un akumulatori ir jāsavāc atseviški un jānodod atkritumu pārstrādes uzņēmumā videi saudzīgai utilizācijai.

Jautājiet vietējā iestādē vai savam specializētajam tirgotājam, kur atrodas atkritumu pārstrādes uznēmumi vai savākšanas punkti.

V Spriegums

Līdzstrāva

Eiropas atbilstības zīme

Apvienotās Karalistes atbilstības zīme

Ukrainas atbilstības zīme

Eirāzijas atbilstības zīme

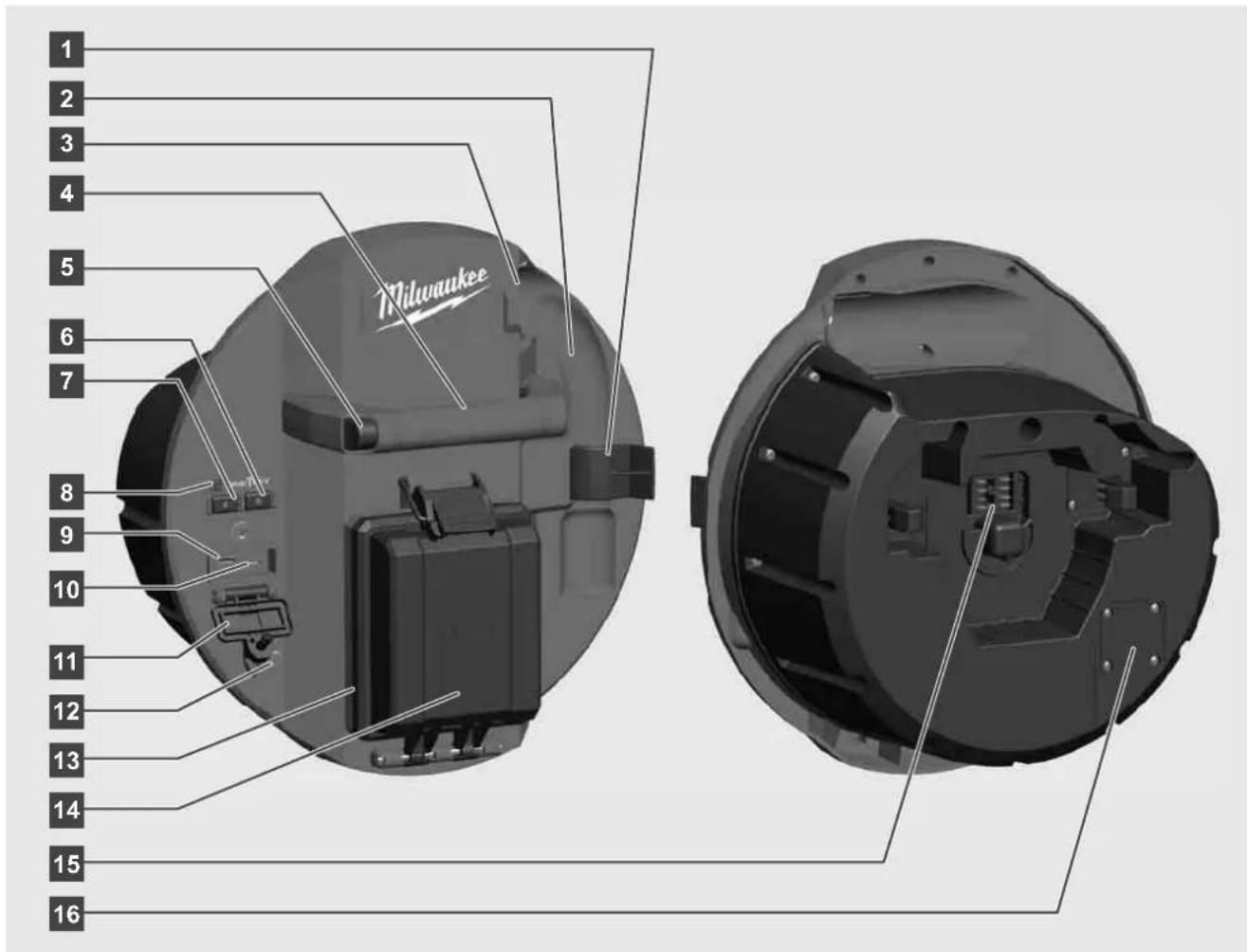

2.1 Smart Hub M18 SISH pärskats

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Milwaukee

1 Atsperu fiksācijas klipsis — atsperu un kameras nofiksēšanai transportēšanas laikā.
2 Atsperu stiprinājums — transportēšanas un uzglabāšanas laikā nofiksē atsperes un kameru.
3 Kabela vadotne — pirms Smart Hub nofiksēšanas ievietojiet pa vadotni atsperes un bīdāmo kabeli.
4 Rokturis
5 Atblokēšanas taustiņš — nospiediet šo taustiņu, lai atbrīvotu Smart Hub no cauruļu apskates cilindra.
6 Galvenais slēdzis — vienreiz īsi nospiediet, lai ierīci ieslēgtu; turiet nospiestu, lai ierīci izslēgtu.
7 Kabela garuma atiestates taustiņš — atiestata attītā kabela garuma vērtību kā nulli.
8 ONE-KEY LED rādījums
9 USB-A ports — tiešai video un fotogrāfiju saglabāšanai, kā arī aparātprogrammatūras atjaunināšanai.
10 USB C ports — papildaprīkojuma barošanas un datu pieslēgums bezvadu monitora M18 SIM savienojumam ar Smart Hub.
11 USB pieslëgvetas pärsegs — üdensdrošs pärsegs, kas aizsargā USB pieslëgvetas no putekliem un mitruma.
12 Zemējuma stienis — Smart Hub iezemēšanai, veicot sekošanu bīdāmajam kabelim.
13 Akumulatora pārsegs — ūdensdrošs pārsegs, kas aizsargā akumulatoru no putekliem un mitruma.
14 Akumulatora nodalijums — paredzëts M18™ akumulatoram
15 Smart Hub un caurułu apskates cilindra savienojuma pieslēgums.
16 Kameras pārbaudes pieslēgums — traucējummeklēšanai, ja rodas problēmas ar kameras galvu

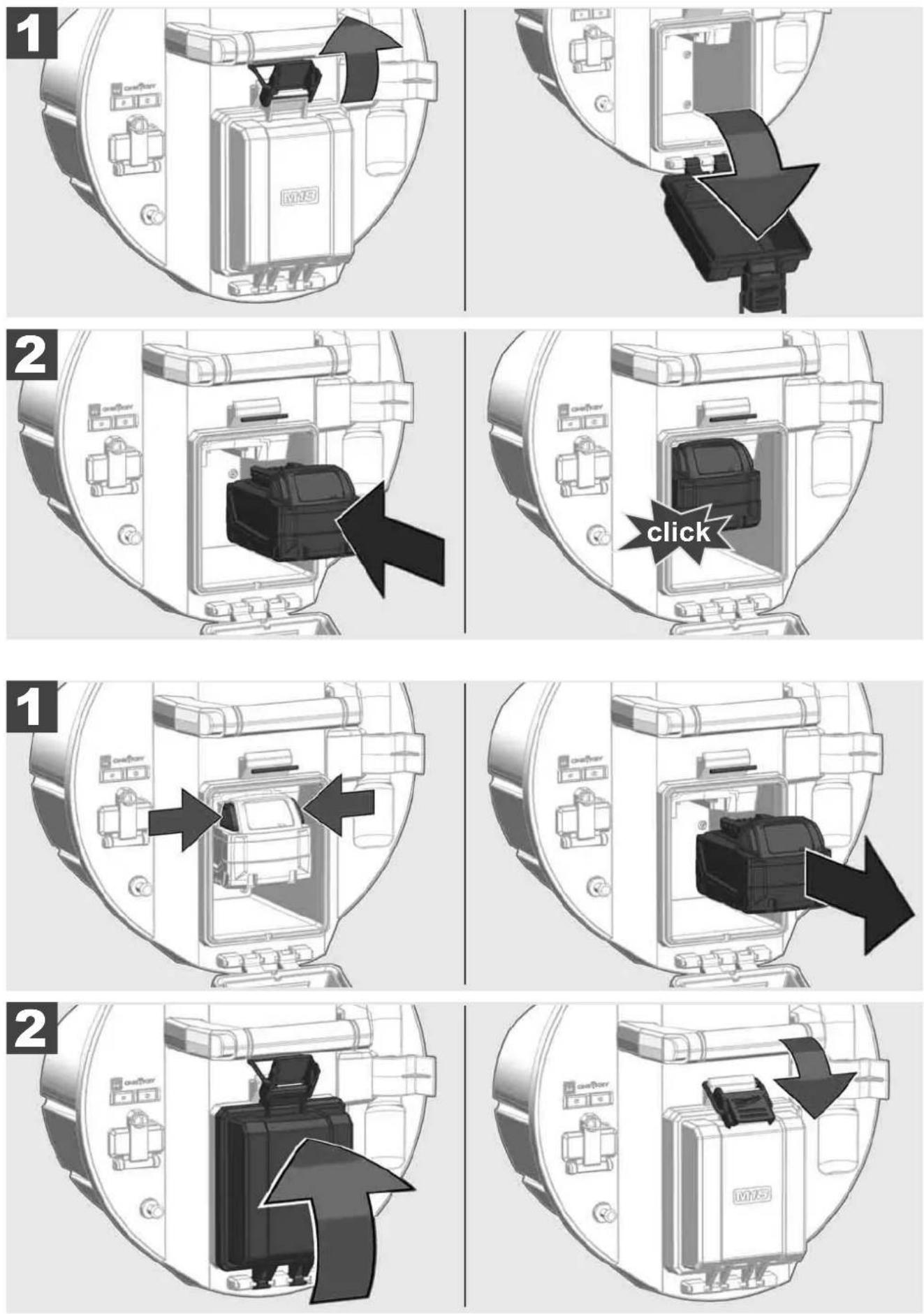

2.2 levietojiet un iznemiet akumulatoru

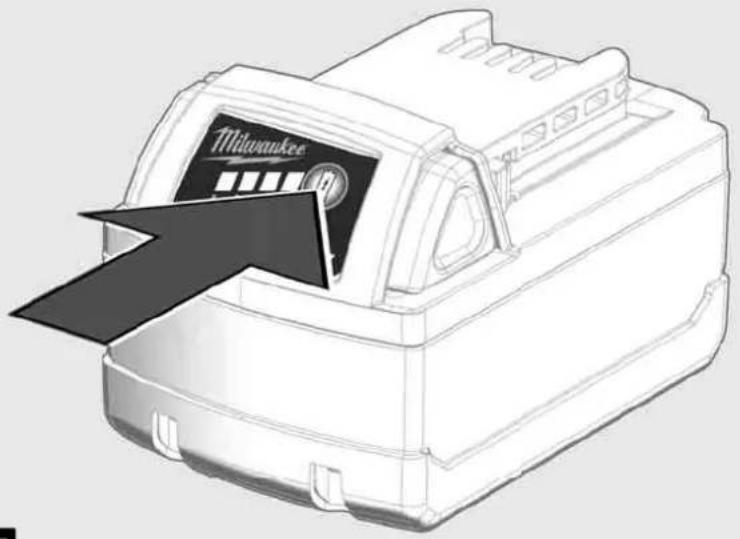

2.3 Pārbaudiet akumulatora uzlādi

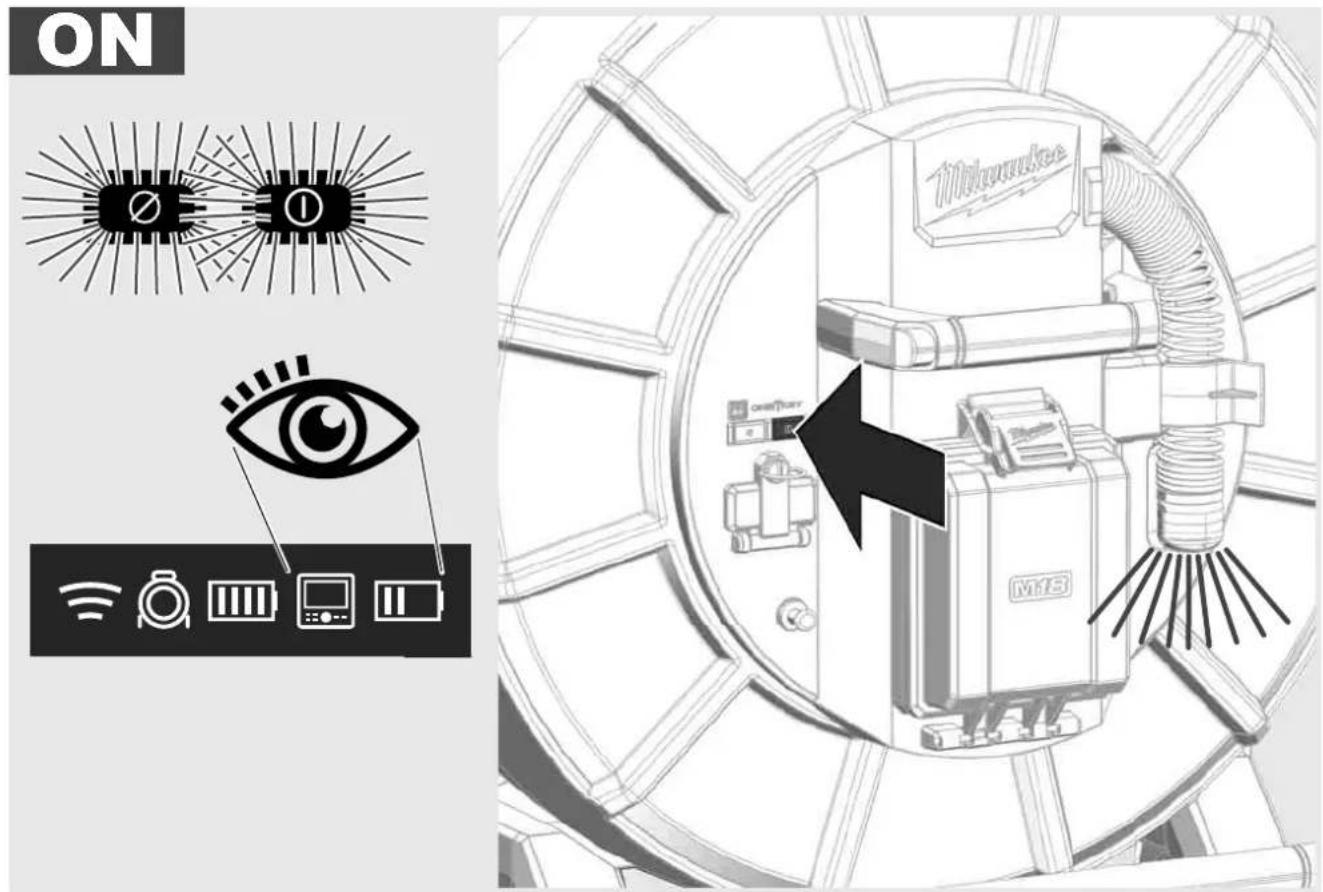

2.6 leslēgšanas/izslēgšanas slēdzis

2.7 Monitora pievienošana

Lai mainītu CAURUŁU APSKATES SISTĒMAS iestatījumus, vadītu tās funkcijas un attēlotu ar kameru uzņemtos attēlus un video, ir nepieciešama ārēja rādījuma ierīce.

Ārējā rādījuma ierīce nav iekļauta CAURU,LU APSKATES SISTĒMAS piegādes komplektā, un tā jāiegādājas atseviški.

Pieejamas šādas papildiespējas:

- MILWAUKEE BEZVADU MONITORS M18 SIM

- Planšetdators vai viedtālrunis ar MILWAUKEE CAURUŁU APSKATES SISTĒMAS LIETOTNI

BEZVADU MONITORS CAURULU APSKATES SISTEMAI tiek pievienots, izmantojot WLAN vai USB C portu, un ir uzreiz gatavs darbam. Lietojot planšetdatoru vai viedtālruni, vispirms attiecīgajā ierīcē uzinstalējiet MILWAUKEE CAURULU APSKATES SISTEMAS LIETOTNI.

PIRMĀ LIETOŠANA AR BEZVADU MONITORU M18 SIM:

1. ieslēdziet SMART HUB un BEZVADU MONITORU.
2. BEZVADU MONITORS 25 sekunžu laikā automātiski savienojas ar SMART HUB.
   * Lai nodrošinātu kabeļa savienojumu, pievienojiet monitoru Smart Hub ar USB C kabeli.

1. lejupielādējiet un uzinstalējiet MILWAUKEE CAURULU APSKATES SISTĒMAS LIETOTNI.
2. Ieslēdziet SMART HUB un rādījuma ierīci.
3. Izvēlieties opciju lestatījumi > WLAN.
4. Atlasiet opciju MTCAM_[LAST 9 DIGITS OF HUB SERIAL #].
5. levadiet paroli: 29702000
6. Aktivizējiet MILWAUKEE CAURULU APSKATES SISTĒMAS LIETOTNI.

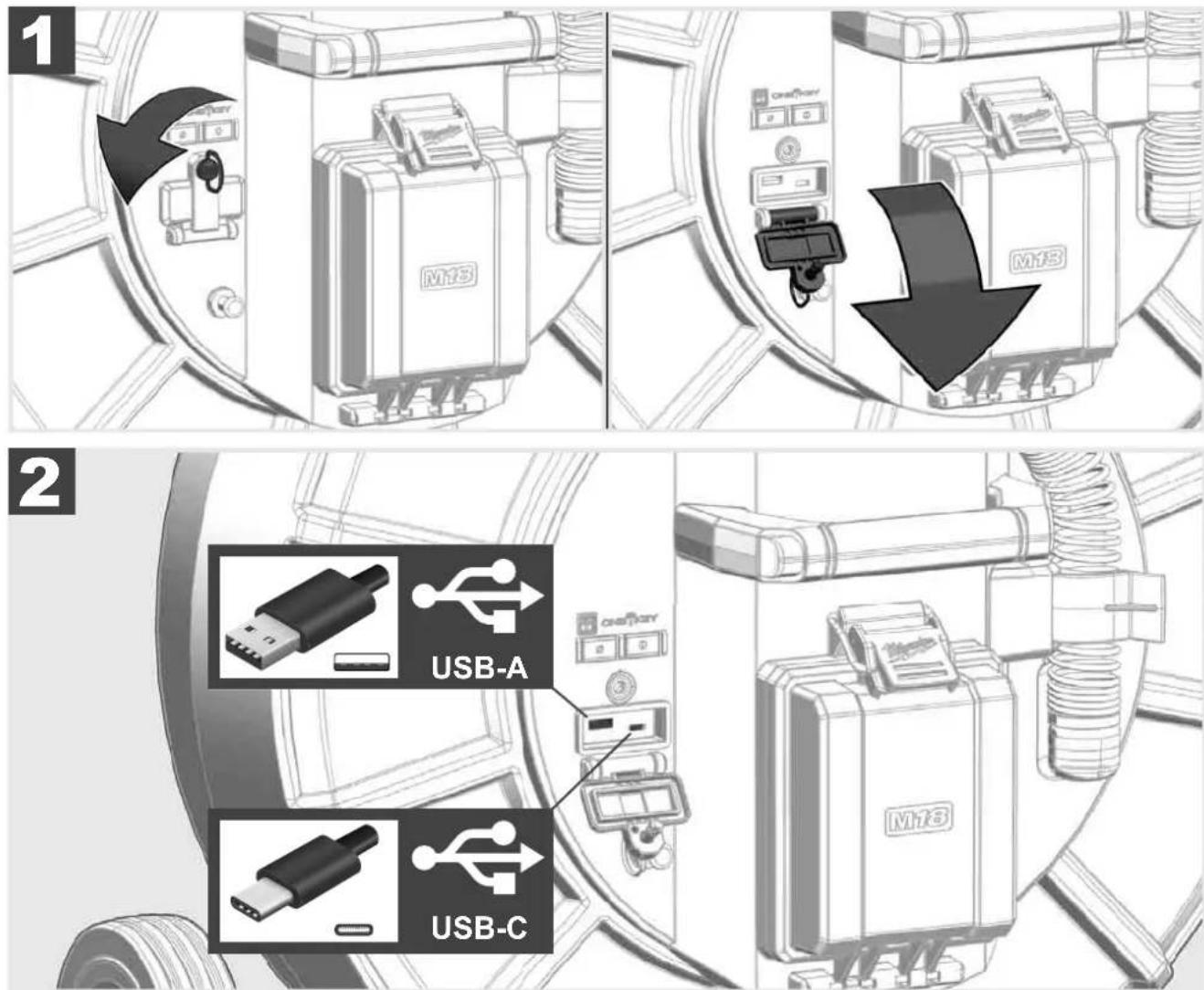

2.8 USB porti

1 M18 USB-A USB-C

USB A

• Standarta lietošanas ports. Nodrošina tiešu video vai attēlu atveidi vai to pārnesi no Smart Hub iekšējā diska.
• Nodrošina Smart Hub aparātprogrammatūras atjaunināšanu.

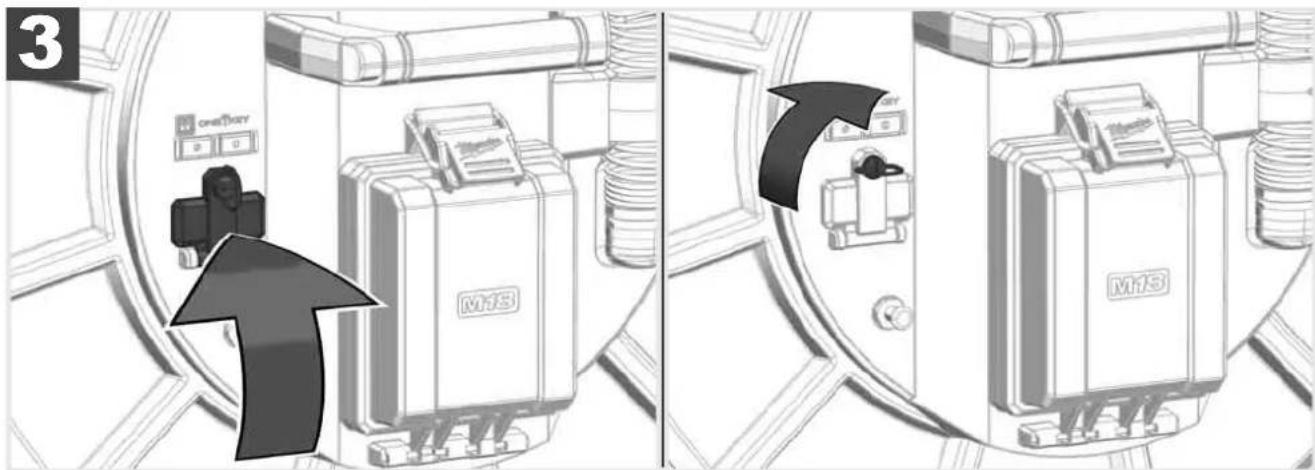

USB C

- Nodrošina savienojum starp bezvadu monitoru M18 SIM un Smart Hub bez WLAN savienojuma. Smart Hub barošana ar bezvadu monitoru M18 SIM vai otrādi, ja akumulators nav uzlādēts.

3 MTS MTS

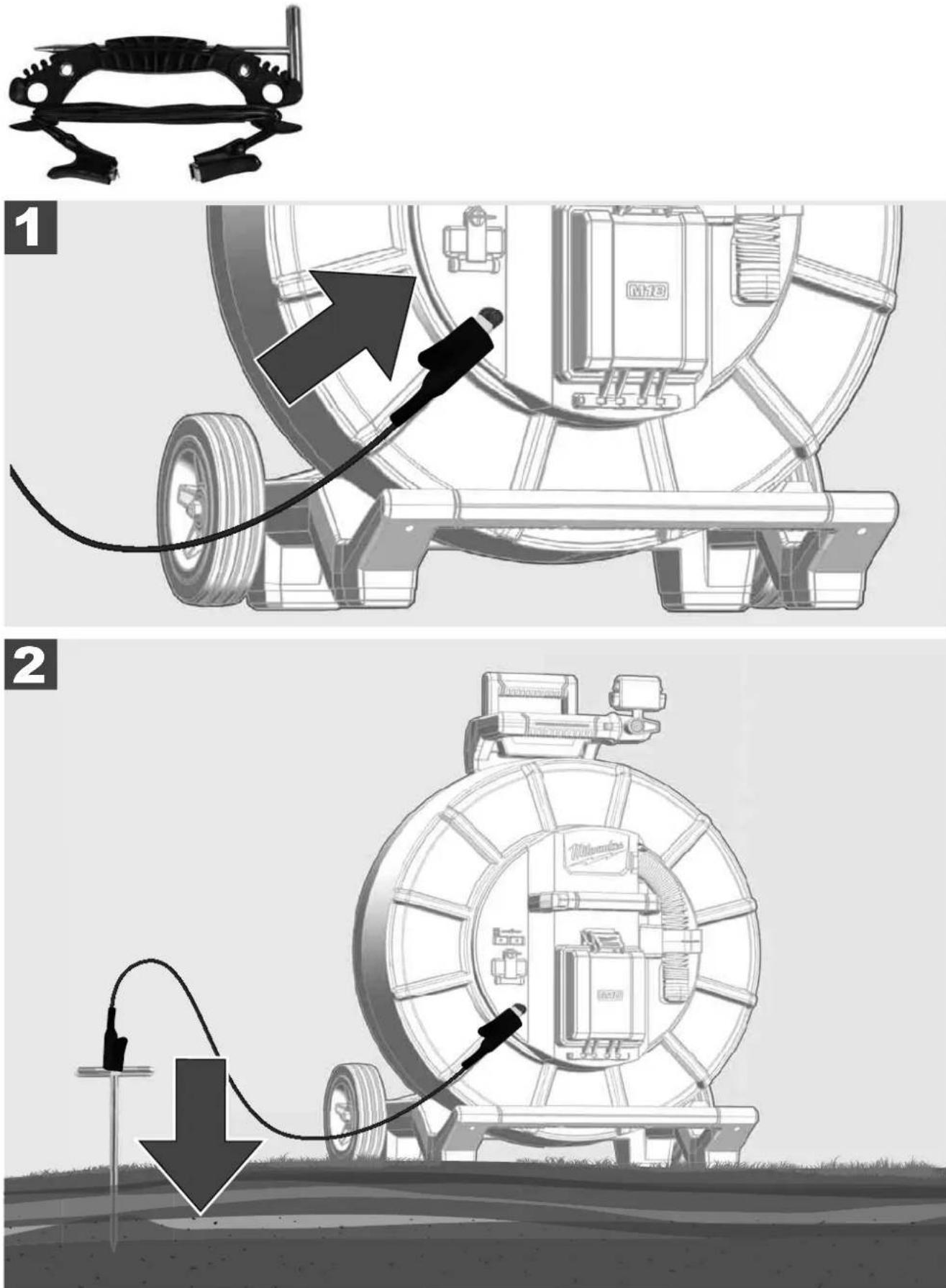

2.9 Zemējuma stienis

Zemējuma stienis vienmēr jālieto gadījumā, ja bīdāmajam kabelim sekojat ar funkciju “Līnijas trajektorija”. Smart Hub jāiezemē, lai noslēgtu strāvas kontūru un nodrošinātu labu atrašanās vietas signāla pārraidi. Smart Hub iezemēšanai izmantojiet piegādes komplektā iekļauto zemējuma kabeli un zemējuma stieni.

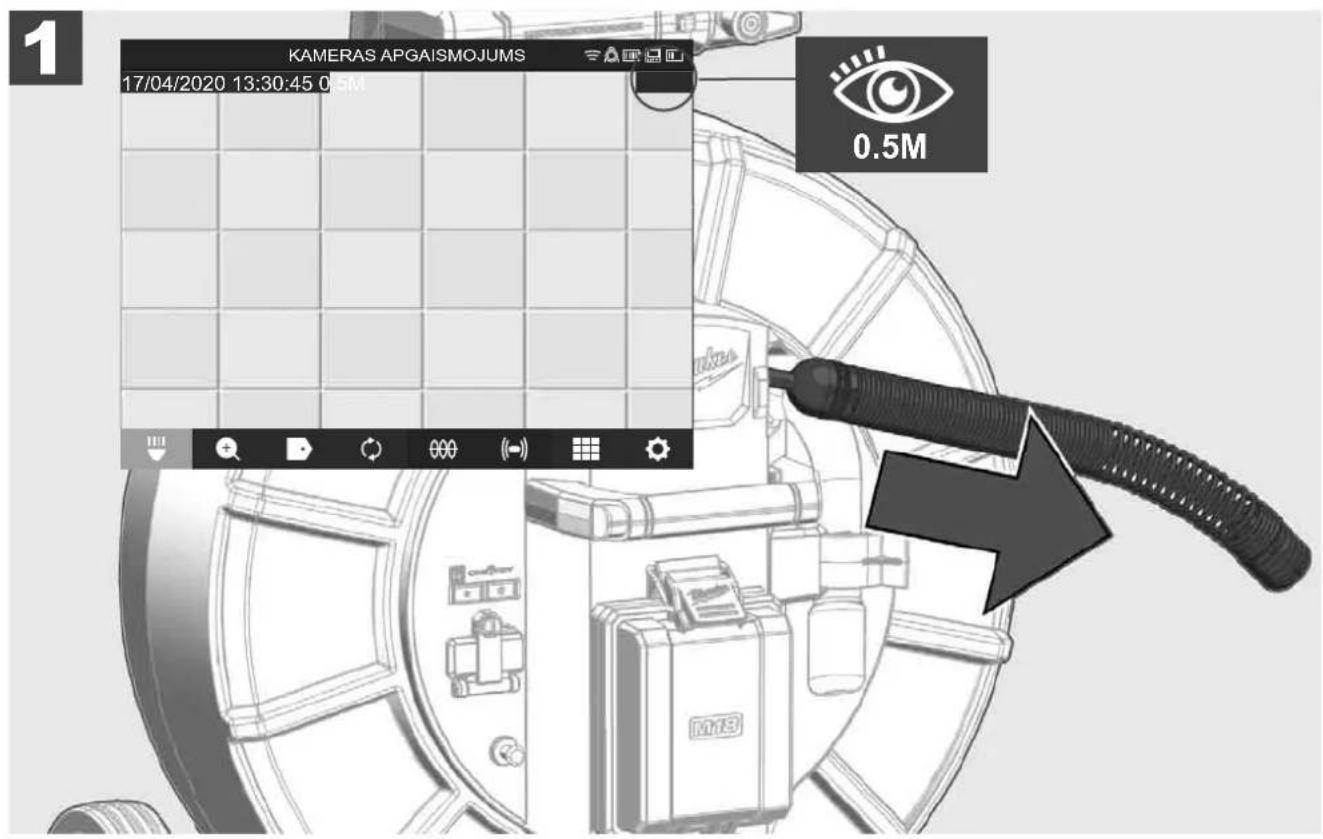

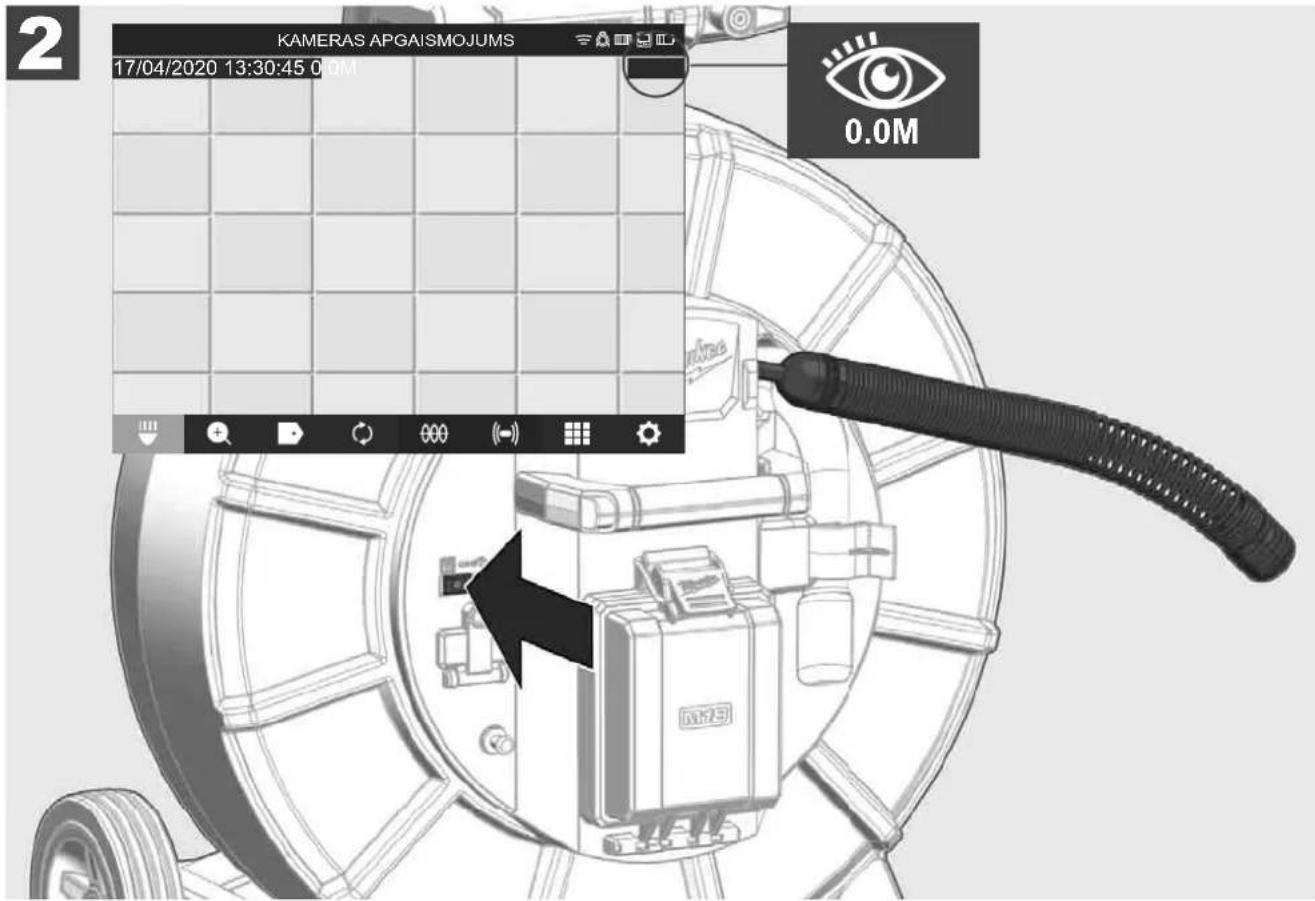

2.10 Garuma skaititāja atiestate

Attinot CAURULU APSKATES CILINDRU, bezvadu monitora M18 SIM statusa joslā tiek attēlots attītā kabeļa garums.

Nospiediet taustinu ☐, lai atiestatītu rādījumu.

KAMERAS APGAISMOJUMS 17/04/2020 13:30:45 0.5M 0.5M

KAMERAS APGAISMOJUMS 17/04/2020 13:30:45 0.0M 0.0M

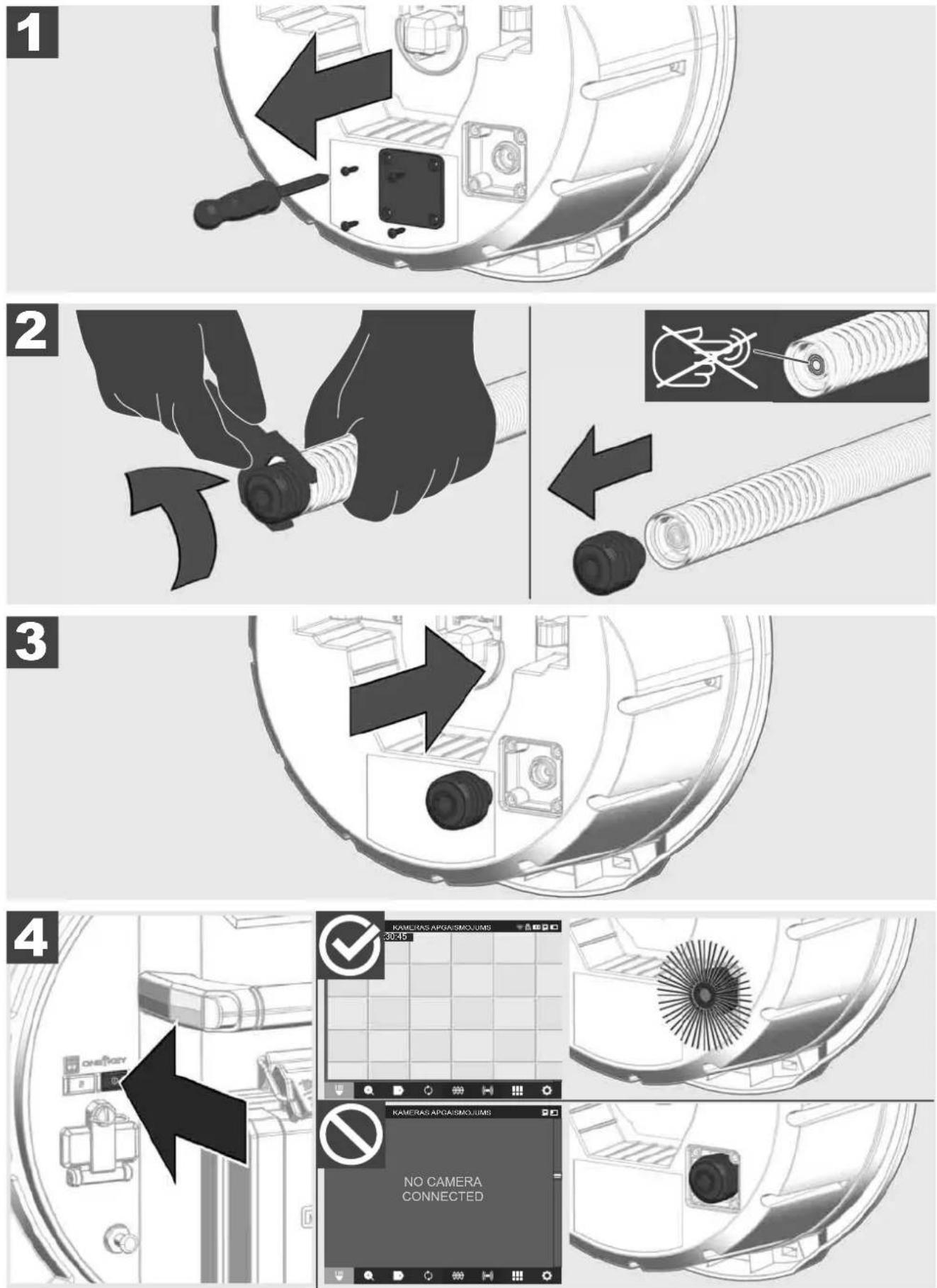

2.11 Kameras pārbaudes pieslēgums

Ja rodas sarežgijumi ar kameras galvu, tad kameras pārbaudi var veikt ar pārbaudes pieslēgumu.

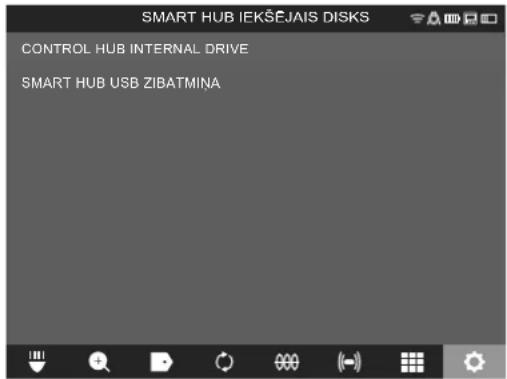

2.12 lekšējā diska un USB zibatmiņas formatēšana

Ar šo funkciju varat veikt Smart Hub iekšējā 500 GB diska vai USB zibatmiņas formatēšanu.

USB zibatmiņas jāformatē FAT32 formātā.

1. Atlasiet IESTATIJUMI → FORMATET ATMINU
2. Atlasiet atminu.

SMART HUB IEKŠEJAIS DISKS CONTROL HUB INTERNAL DRIVE SMART HUB USB ZIBATMINA

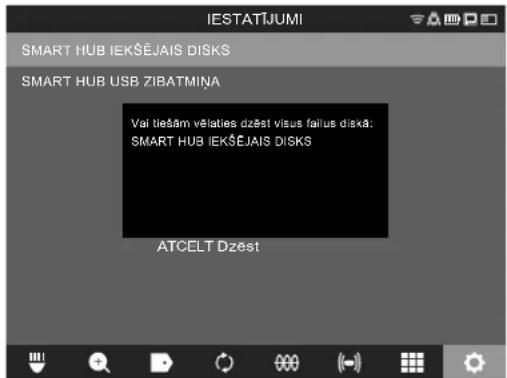

1. Apstipriniet ziņojumu ekrānā.

IESTATÍJUMI SMART HUB IEKŠEJAIS DISKS SMART HUB USB ZIBATMIÑA Vai tiešám vělaties dzěst visus failus diská: SMART HUB IEKŠEJAIS DISKS ATCELT Dzest

Atlasītais disks tiek noformatēts, un sistēma atgriežas izvēlnē IESTATIJUMI.

2.13 Rūpnīcas iestatījumi

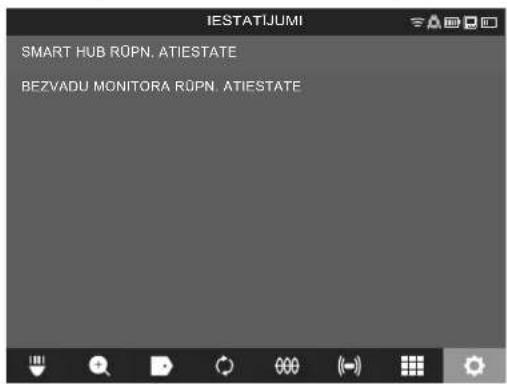

Funkcijas Rūpnīcas iestatījumi izvēle aktivizē Smart Hub M18 SISH atiestati uz rūpnīcā iestatītajām vērtībām. Atiestatīti tiek šādi Smart Hub M18 SISH iestatījumi:

- MARKĒJUMI tika dzēsti.

• VIDEO un ATTĒLU iestatījumi tiek atiestatīti uz 1080 P.
• UZNĚMUMA NOSAUKUMS tiek dzěsts.
• ĪPAŠĀ FREKVENCE tiek atiestatīta uz rūpnīcas iestatījumiem.
• LĪNIJAS TRAJEKTORIJA tiek atiestatīta uz rūpnīcas iestatījumiem.
• EKRĀNA IESTATĪJUMI tiek atiestatīti uz rūpnīcas iestatījumiem. Krāsas tonis, gaišums, kontrasts, piesātinājums.

- M ĖRVIENĪBAS

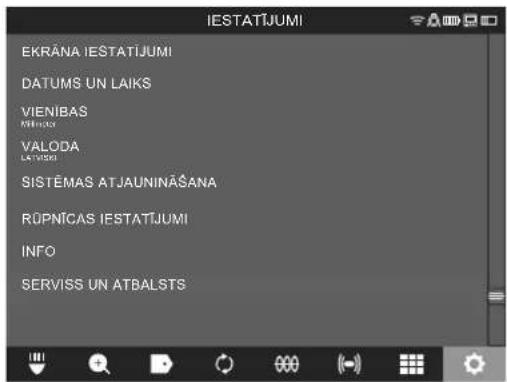

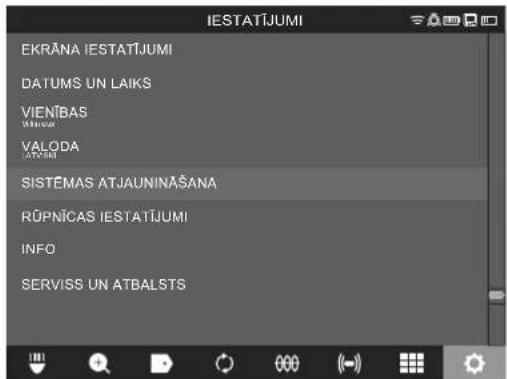

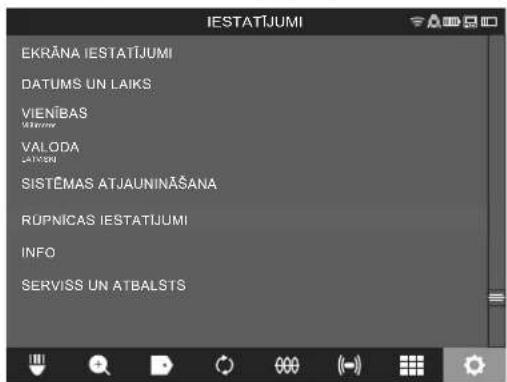

1. Atlasiet IESTATIJUMI → RUPNICAS IESTATIJUMI

IESTATIJUMI EKRANA IESTATIJUMI DATUMS UN LAIKS VIENIBAS VALODA SISTEMAS ATJAUNINĀŠANA RUPNICAS IESTATIJUMI INFO SERVISS UN ATBALSTS

2. Atlasiet RUPNICAS IESTATIJUMI Smart Hub M18 SISH.

IESTATIJUMI SMART HUB RÖPN. ATIESTATE BEZVADU MONITORA RÖPN. ATIESTATE

3. Izlasiet un apstipriniet atiestatīšanas ziņojumu ar opciju LABI.

Vai vēlaties atiestatit Smart Hub uz rūpnīcas iestatījumiem? ATCELT OK

Atiestate uz rūpnīcas iestatījumiem ir pabeigta un sistēma atgriežas apakšizvēlnē RUPNICAS IESTATIJUMI.

2.14 Sistēmas atjaunināšana

Pirms atjaunināt sistēmu, atveriet izvēlni IESTATIJUMI→ INFO un pierakstiet faktisko programmatūras versiju.

Aparātprogrammatūras atjauninājumus var veikt ar bezvadu monitoru M18 SIM vai planšetdatoru, kurā ir uzinstalēta Milwaukee® cauruļu apskates lietotne.

1. Aktivizējiet Smart Hub M18 SISH un bezvadu monitoru M18SIM vai planšetdatoru ar Milwaukee® caurułu apskates lietotni.
2. Pärliecinieties, ka bezvadu monitors M18 SIM vai planšetdators, izmantojot WLAN, ir savienots ar Smart Hub M18 SISH Ja nav izveidots WLAN savienojums, tad vispirms izveidojiet to.

3. USB zibatminu ar aparātprogrammatūras atjauninājumu ievietojiet Smart Hub M18 SISH USB A portā.

4. Atlasiet IESTATIJUMP→SISTEMAS ATJAUNINAJUMS

IESTATIJUMI EKRÄNA IESTATIJUMI DATUMS UN LAIKS VIENİBAS VALODA SISTEMAS ATJAUNINAŠANA RÜPNİCAS IESTATIJUMI INFO SERVISS UN ATBALSTS

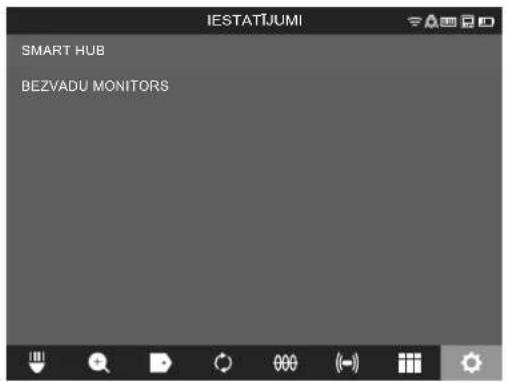

1. Atlasiet Smart Hub M18 SISH.

IESTATIJUMI SMART HUB BEZVADU MONITORS

1. Ekrānā tiek attēlots atjauninājuma datnes nosaukums. Atlasiet DATNES NOSAUKUMS, lai sāktu atjaunināšanu.

IESTATIJUMI MTCam_hub.bin

1. Izlasiet un apstipriniet brīdinājuma ziņojumu ar opciju LABI.

Atlasot LABI, Smart Hub tiks palaista aparatprogrammatūras atjaunināšana. Kad atjaunināšanas process ir sākts, lūdzu, nepātrauciet to! ATCELT OK

1. Atjauninājuma procesu attēlo progresa josla.

1. Atjauninājuma beigās tiek aktivizēts ziņojums, kas jāapstiprina. Atlasiet LABI, lai sistēmu aktivizētu no jauna.

Smart Hub tika sekmīgi atjaunināts, un tas tiks restartēts. OK

1. Lai pārbaudītu, vai aparātprogrammatūras versija ir atjaunināta, atlasiet IESTATIJUMI→ INFO.

3.1 Cauruju apskates cilindra M18 SIC36 pārskats

1 2 3 4 5 6 7 8 9 10 Milwaukee

1 Horizontālās lietošanas balsta kāja
2 Bezvadu monitors M18 SIM —planšetdatora stiprinājums un pieslēgums
3 Bezvadu monitors M18 SIM — rotējošais stiprinājums
4 Bezvadu monitors M18 SIM — sasveramais stiprinājums
5 Rokturis
6 Kabela cilindrs ar bīdāmo kabeli
7 Vertikālās lietošanas balsta kāja
8 Kabela cilindra bremzes
9 Horizontālās lietošanas balsta kāja
10 Balsta ierīce

3.2 Cauruļu apskates cilindra M18 SIC60 pārskats

1 2 3 4 5 6 7 8 9 10 11 Milwaukee

1 Horizontālās lietošanas balsta kāja
2 Izvelkamais rokturis (iebīdītā pozīcijā)
3 Izvelkamā roktura blokēšanas un atblokēšanas taustiņš
4 Bezvadu monitors M18 SIM — planšetdatora stiprinājums un pieslēgums
5 Bezvadu monitors M18 SIM — pagriežamais stiprinājums
6 Bezvadu monitors M18 SIM — sasveramais stiprinājums
7 Rokturis
8 Kabela cilindrs ar bīdāmo kabeli
9 Vertikālās lietošanas balsta kāja
10 Riteni
11 Kabela cilindra bremzes

3.3 Nešanas ierīces uzstādīšana

CAURULU APSKATES TRUMULIS M18 SIC36 ir aprikots ar nešanas ieriči, kas cilindru lauj nest uz muguras līdzīgi mugursomai. Šādi mazo cilindru var ērti pārvietot līdz izmantošanas vietai, kas ir īpaši praktiski, kāpjot pa trepēm vai kāpnēm.

lekariet nešanas ierīci augšā un spiediet ar rokturiem lejup, līdz tā nofiksējas. Nedaudz pavelciet aiz nešanas ierīces, lai pārliecinātos, ka tā ir nofiksēta.

1

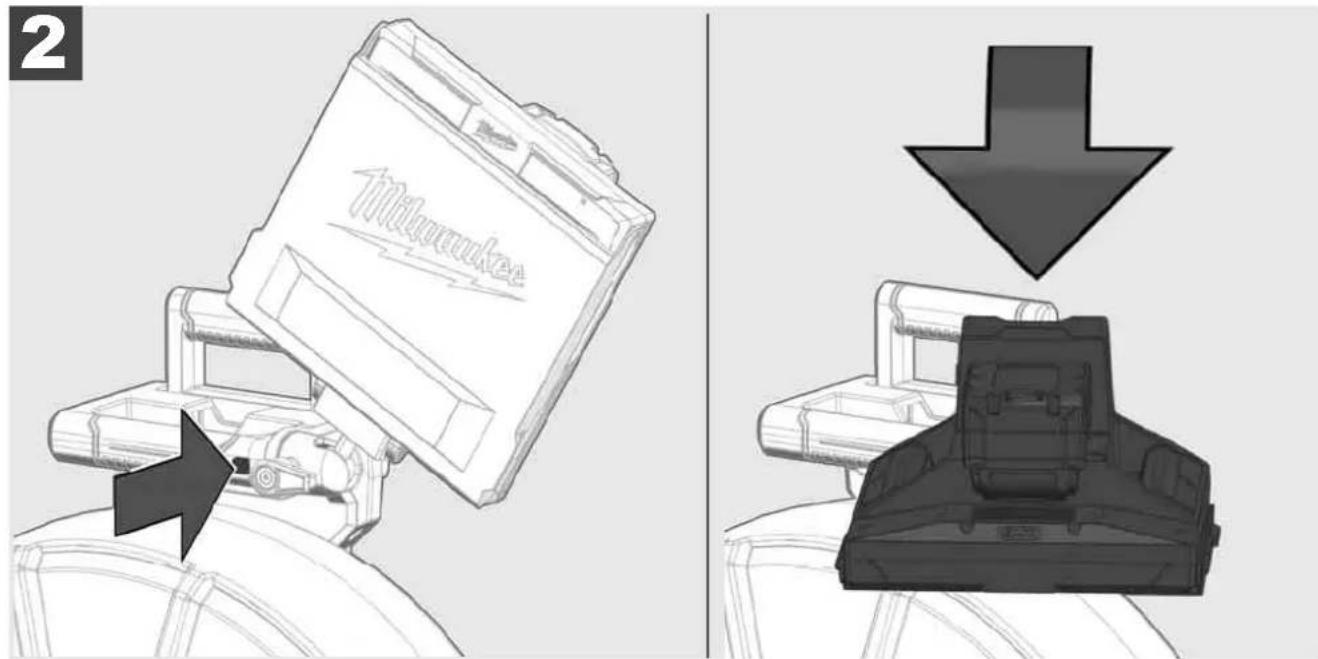

3.6 Bezvadu monitora M18 SIM iestatīšana

1 Milankee Milankee

Pārbaudiet bīdāmā kabela nodiluma pazīmes — uztinot pārbaudiet, vai kabelim nav konstatējami griezumi, lūzumi un nodilums. Apvalks jānomaina, ja tas ir nodilis tik loti, ka redzams dzeltens vai balts kevlara audums. Lietojot bīdāmo kabeli ar bojātu apvalku, tajā var iespiesties ūdens un mitrums, ietekmējot kameras attēlu kvalitāti vai izraisot neatgriezeniskus kameras bojājumus.

Turpmākajā attēlā redzamie ievērojami bojāta apvalka piemēri. Šādi bojātus bīdāmos kabeļus ir pēc iespējas ātrāk jānomaina.

Raugiet, lai bīdāmais kabelis un atsperelementu modulis vienmēr būtu sausi un tīri — kabeļa uztīšanas laikā vienmēr notīriet to ar tīru un sausu drānu. Darba dienas beigās uzmanīgi noskalojiet netīrumus no kameras galvas un atsperēm tekošā ūdenī. Nokratiet to sausu vai atlikušo ūdeni nopūtiet ar zemspiediena gaisa strūklu un nožāvējiet detaļas. Kameras galva, bīdāmais kabelis un pieslēguma daļas ikdienas lietošanā ir pakļautas kodīgām ķimikālijām. Rūpīga sistēmas tīrīšana paildzina šo daļu darbmūžu.

Bīdāmo kabeli lietojiet rūpīgi — nevelciet to ārā no nofiksēta cilindra. Pretējā gadījumā kabelis cilindrā tiks saspiests un pārlieku noslogots. Bīdāmā kabeļa bīdīšana atpakaļ nofiksētā cilindrā var apgāzt rulli vai salauzt kabeli.

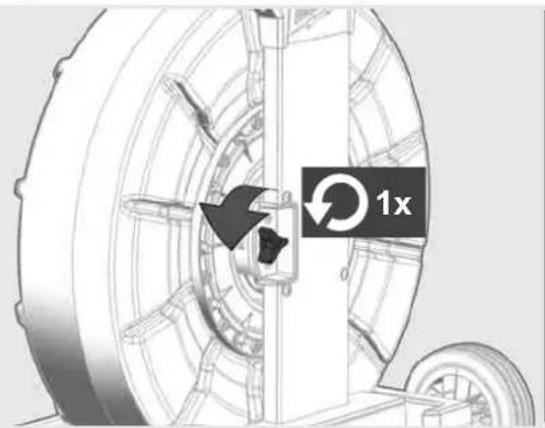

Novietojiet cilindru uz līdzenas pamatnes aptuveni 1 līdz 2 metru attālumā no ievietošanas vietas. Šādi tiek nodrošināts pietiekams vietas apjoms kabeļa lietošanai, nevelkot pa zemi kabeļa cilpas. Nepieciešamības gadījumā aktivizējiet berzes bremzes, lai palēninātu bīdāmā kabeļa kustību.

Lietojot cilindru horizontālā pozīcijā, virsma starp kājām palielinās. Tas nodrošina stabilu cilindra novietojumu uz nelīdzenas pamatnes un samazina tā augstumu, kas atvieglo lietošanu šaurās telpās.

1

1x

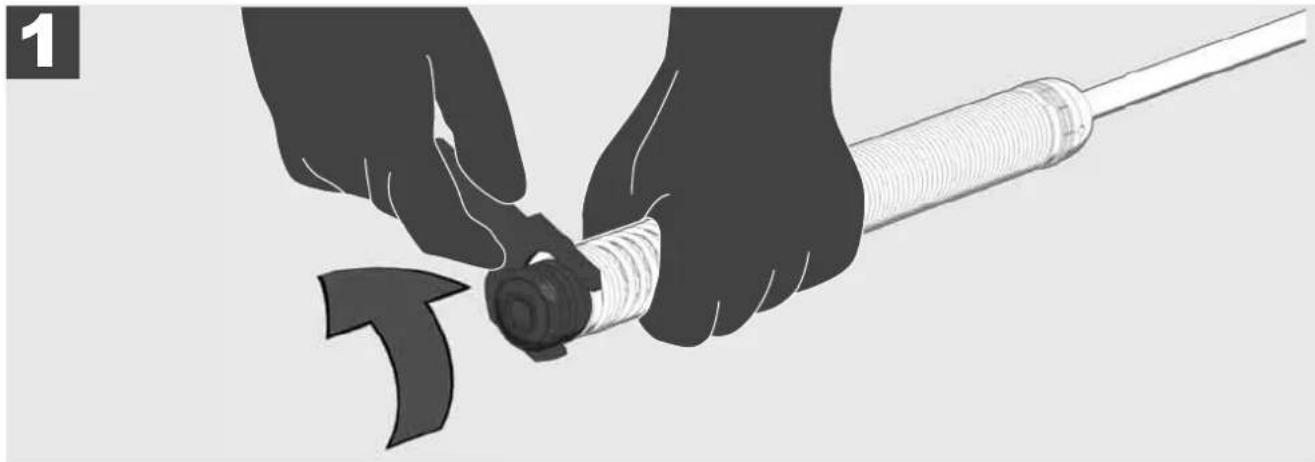

Pēc iespējas centieties neaizskart ar kailām rokām zaļo shēmu vai zelta atsperelementu moduļa kontaktus, kā arī kameras galvu. Pretējā gadījumā pirkstu tauku slānis tiek pārnests uz šiem komponentiem, izraisot priekšlaicīgu koroziju. Centieties vienmēr lietot tīrus un sausus gumijas cimdus.

Pirms izņemšanas nosusiniet kameras galvu un notīriet kameras pieslēguma zonā iekritušos netīrumus.

Nepievelciet pārāk cieši un nelietojiet pārāk lielu spēku!

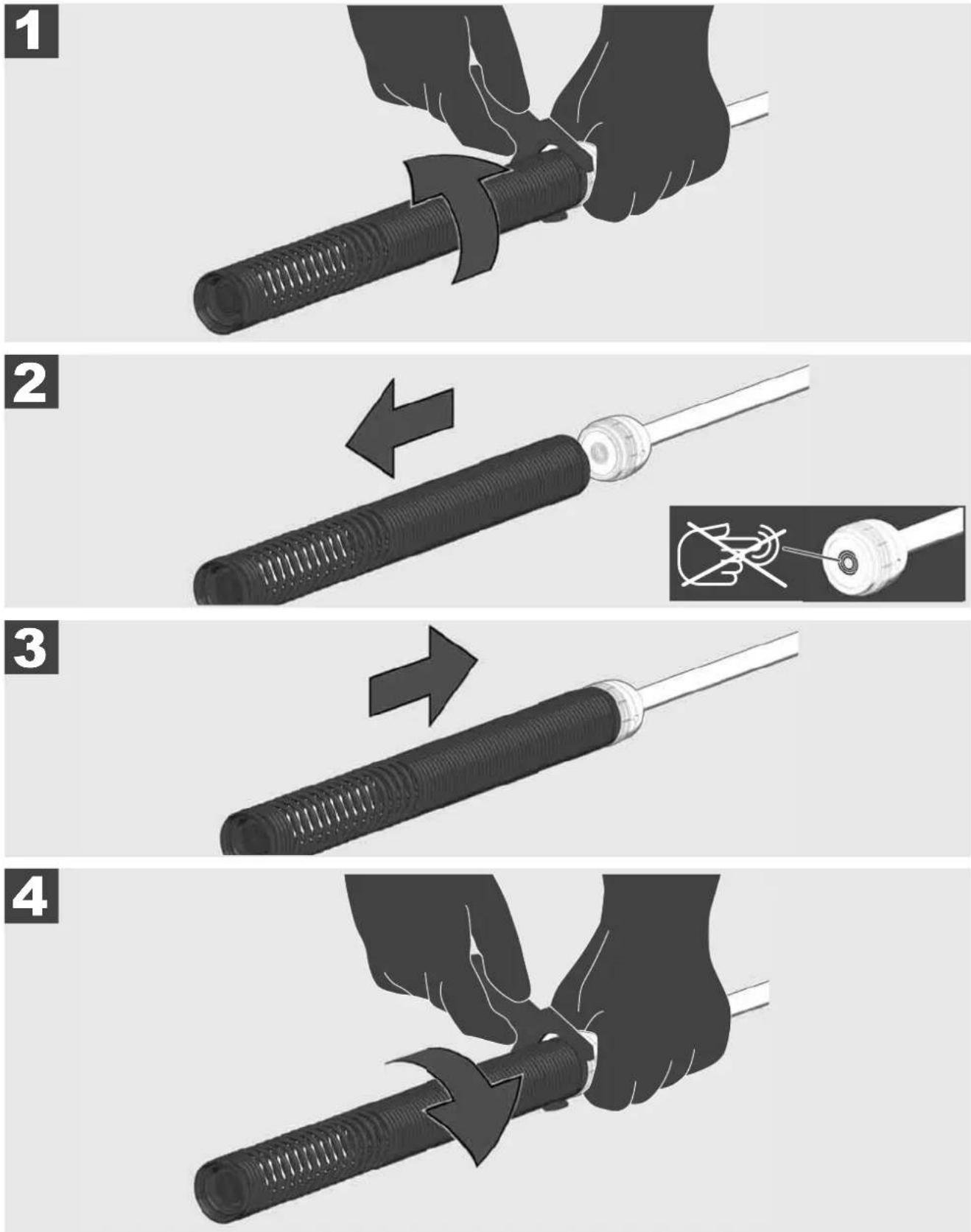

Pēc iespējas centieties neaizskart ar kailām rokām zaļo shēmu vai zelta atsperelementu moduļa kontaktus, kā arī kameras galvu. Pretējā gadījumā pirkstu tauku slānis tiek pārnests uz šiem komponentiem, izraisot priekšlaicīgu koroziju. Centieties vienmēr lietot tīrus un sausus gumijas cimdus.

Pirms izņemšanas nosusiniet kameras galvu un notīriet kameras pieslēguma zonā iekritušos netīrumus.

Nepievelciet pārāk cieši un nelietojiet pārāk lielu spēku!

3.10 Kameras aizsargpärsegs

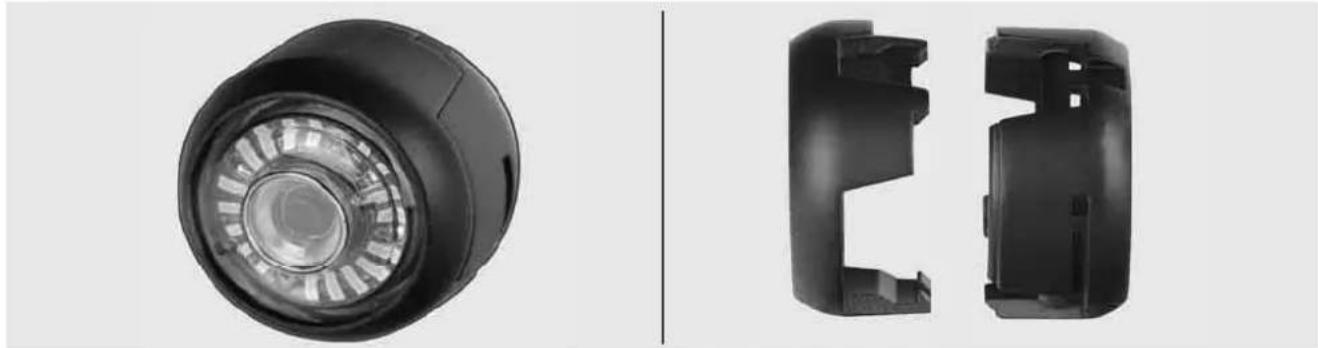

Aizsargpārsegi — atbilstoši kameras galvām ar 25 mm vai 34 mm diametru. Šie aizsargpārsegi tiek piegādāti kopā ar visiem CAURULU APSKATES TRUMULIEM vai rezerves kameras galvām.

Vadotnes — tās tiek novietotas uz atsperelementu moduļa, lai kameras galva virzītos gar pamatni, nesaskaroties ar cauruli.

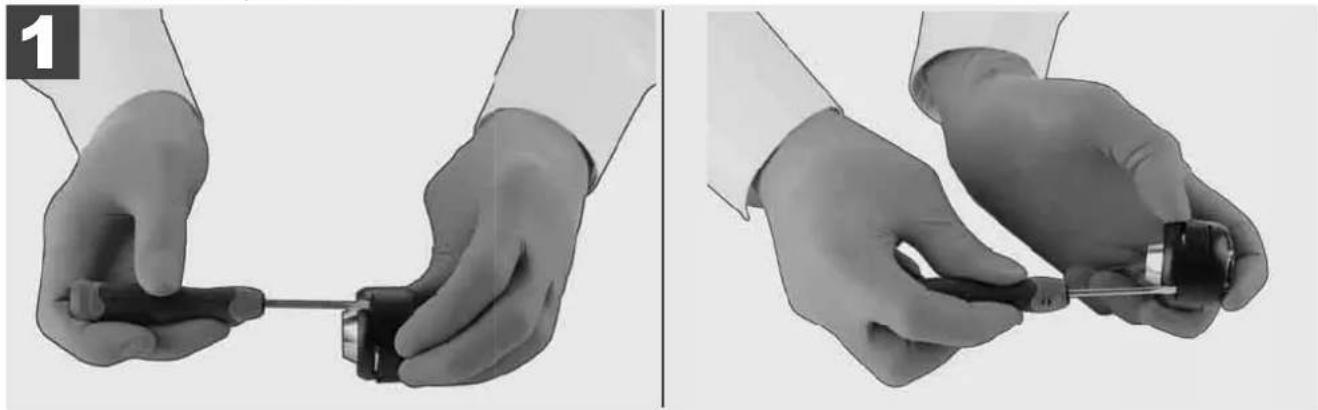

Aizsargpārsega nonemšana

Aizsargpārsega uzstādīšana

Ja jūsu CAURUŁU APSKATES SISTĒMU nepieciešams labot, sadalā SERVISS UN ATBALSTS noklūsiet Milwaukee instrumentu servisa lapā ar visiem svarīgajiem tālruņa numuriem.

Atlasiet IESTATIJUMI → SERVISS UN ATBALSTS

IESTATIJUMI EKRANA IESTATIJUMI DATUMS UN LAIKS VIENIBAS VALODA SISTEMAS ATJAUNINASANA ROPNICAS IESTATIJUMI INFO SERVISS UN ATBALSTS

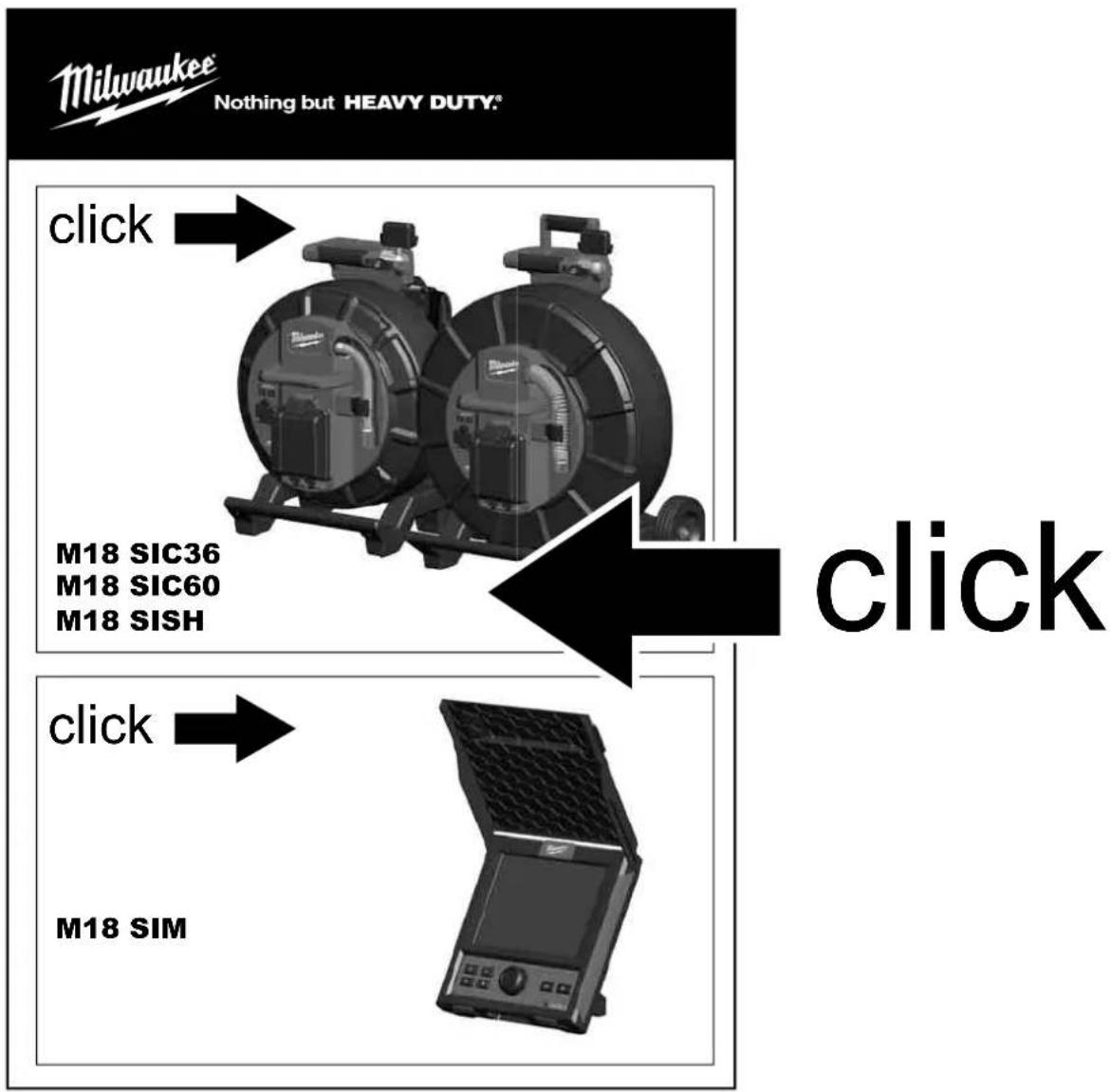

Milwaukee Nothing but HEAVY DUTY® click M18 SIC36 M18 SIC60 M18 SISH click M18 SIM

TURINYS

1 Bendrieji nurodymai 2
