ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ M18 SIC30 MILWAUKEE

1 Γενικές πληροφορίες....2

1.1 Ειδικές προδιαγραφές ασφαλείας για συστήματα επιθεώρησης σωλήνων....2
1.2 Περαιτέρω οδηγίες ασφαλείας και χρήσεως ...... 2
1.3 Τεχνικα στοιχεια....3
1.4 Προβλεπόμενη χρήση....3
1.5 Απαιτήσεις ραδιοσυχνοτήτων βάσει των προδιαγραφών που ισχύουν για εγκαταστάσεις στις ευρωπαϊκές χώρες ....4
1.6 Δηλωση συμμορφωσης ΕΚ......4
1.7 ONE-KEY™ 4
1.8 Μπαταριες....4
1.9 Μεταφορά των μπαταριών Ιόντων λιθίου 4
1.10 Συντηρηση 5
1.11 Συμβολα 5

2 Smart Hub M18 SISH 6

2.1 Επισκόπηση Smart Hub M18 SISH 6
2.2 Τοποθέτηση και αφαίρεση μπαταρίας....7
2.3 'Ελεγχος κατάστασης φόρτισης μπαταρίας ....8
2.4 Τοποθέτηση Smart Hub M18 SISH 9
2.5 Αφαίρεση Smart Hub M18 SISH 10
2.6 Διακόπτης ON/OFF 11
2.7 Σύνδεση οθόνης....12
2.8 Θύρες USB....13
2.9 Ράβδος γείωσης 14
2.10 Επαναφορά μετρητή μήκους 15
2.11 Δοκιμαστική σύνδεση κάμερας 16
2.12 Διαμόρφωση εσωτερικής μονάδας δίσκου και μονάδας USB 17
2.13 Εργοστασιακές ρυθμίσεις.... 18

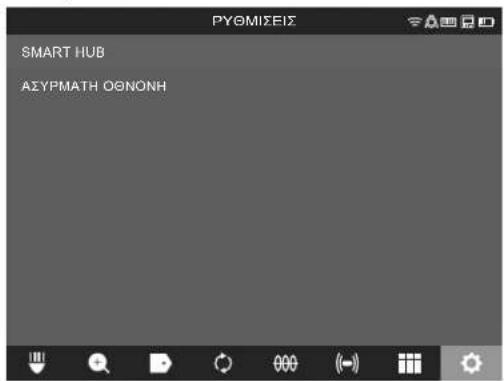

2.14 Ενημέρωση συστήματος....19

3 TYMΠANA ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΝ 21

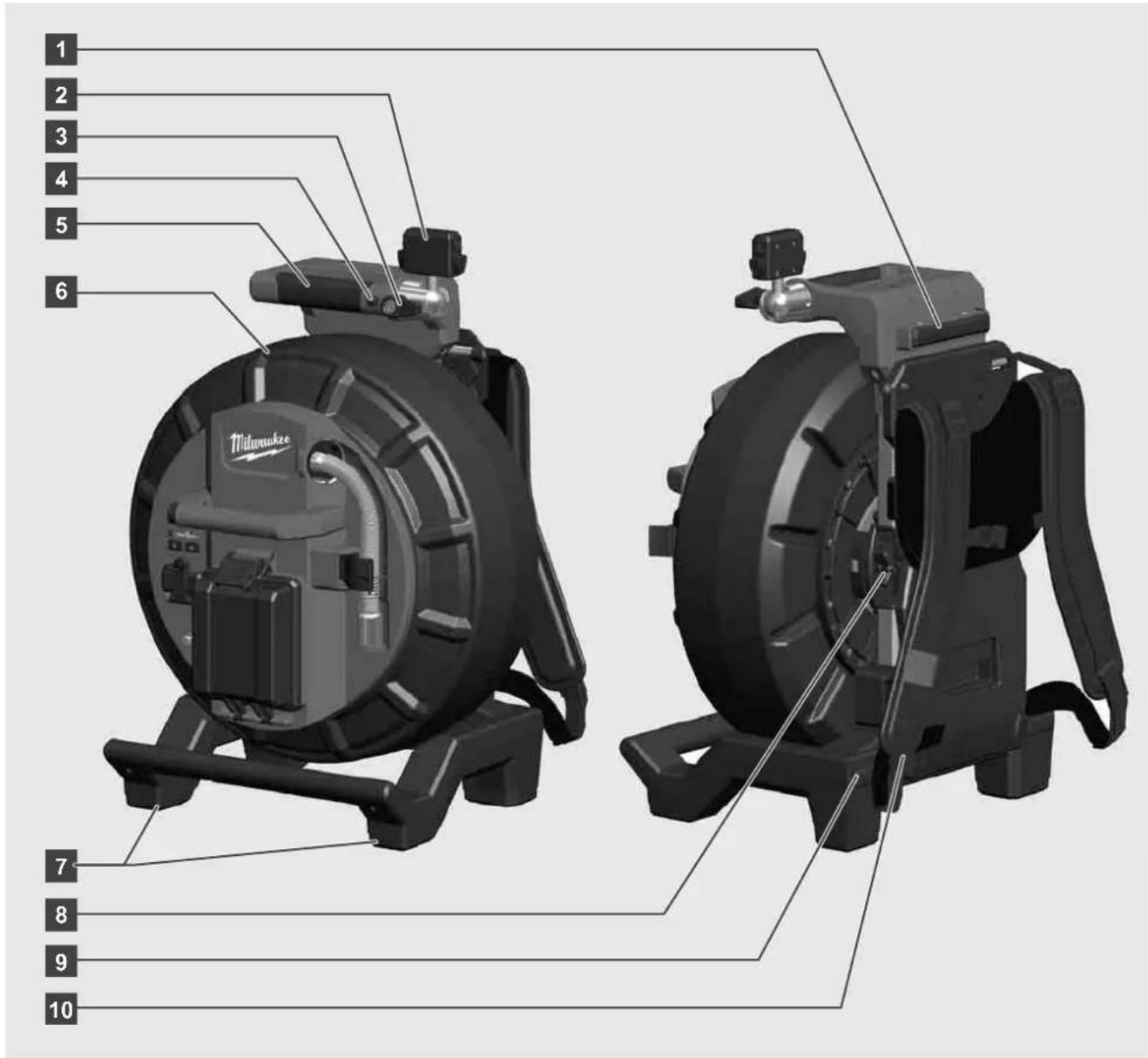

3.1 Επισκόπηση τυμπάνου επιθεώρησης σωλήνων M18 SIC36......21

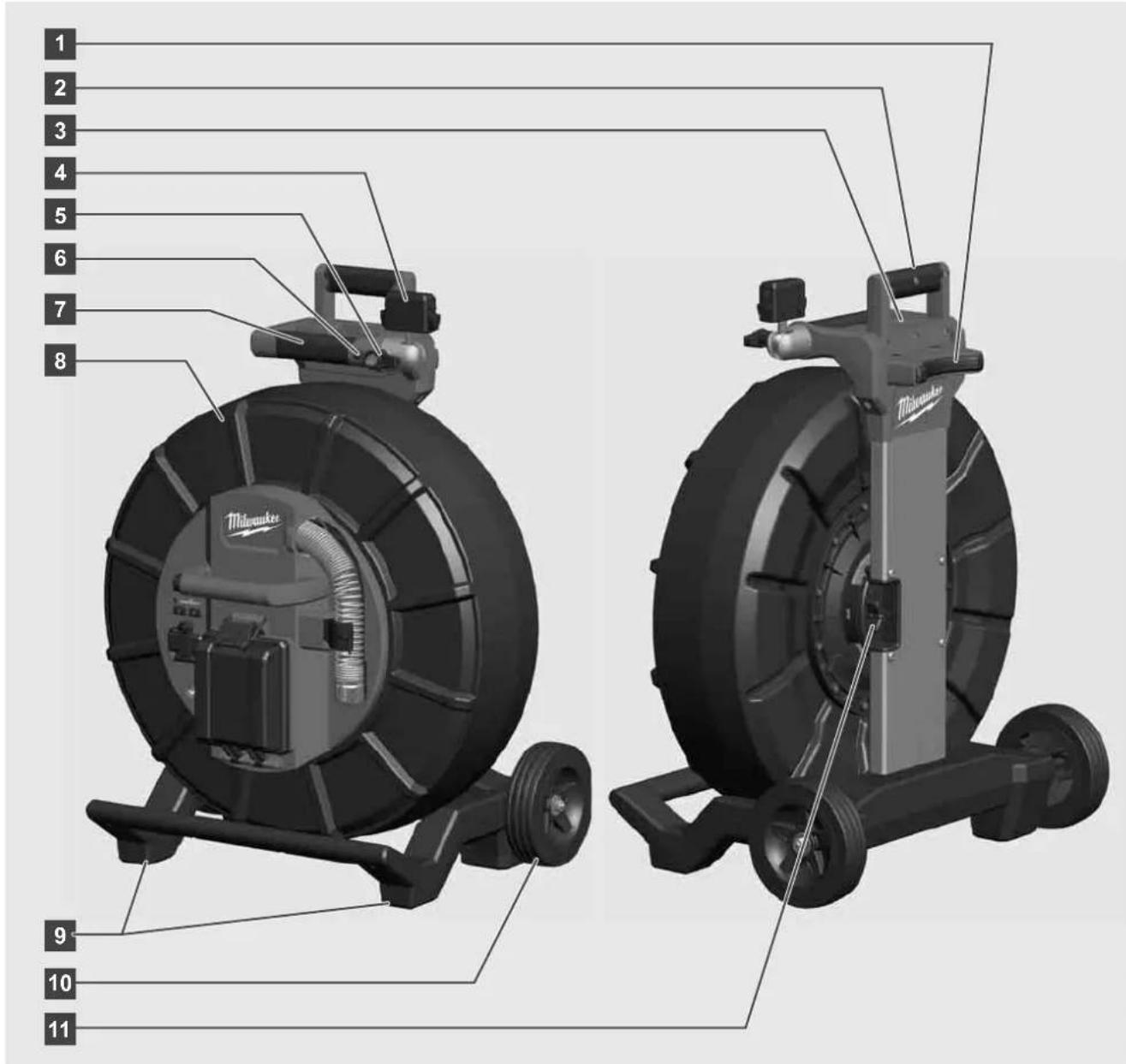

3.2 Επισκόπηση τυμπάνου επιθεώρησης σωλήνων M18 SIC60....22

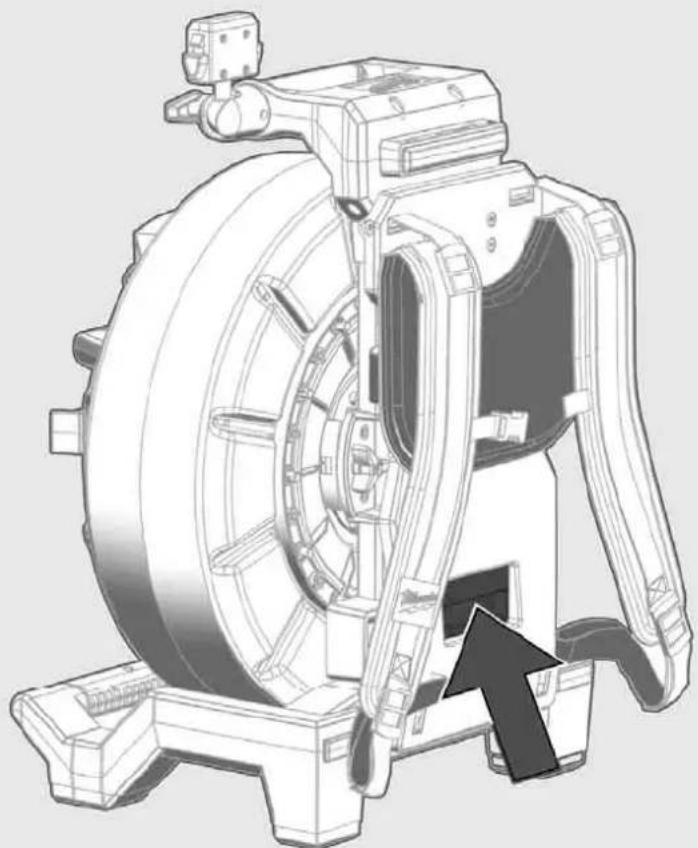

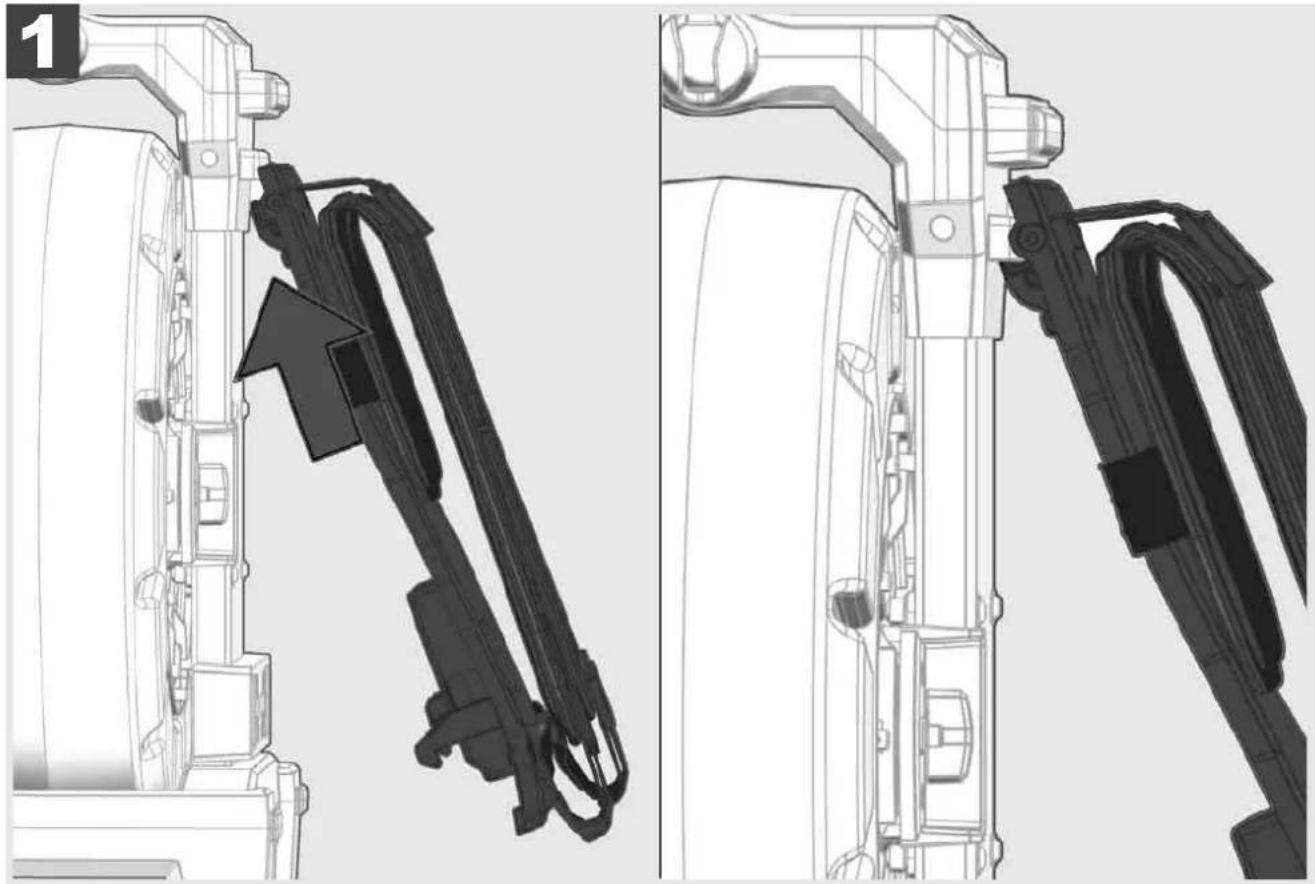

3.3 Εγκατάσταση διάταξης μεταφοράς 23
3.4 Αφαίρεση διάταξης μεταφοράς 24
3.5 Εγκατάσταση ασύρματης οθόνης M18 SIM 25

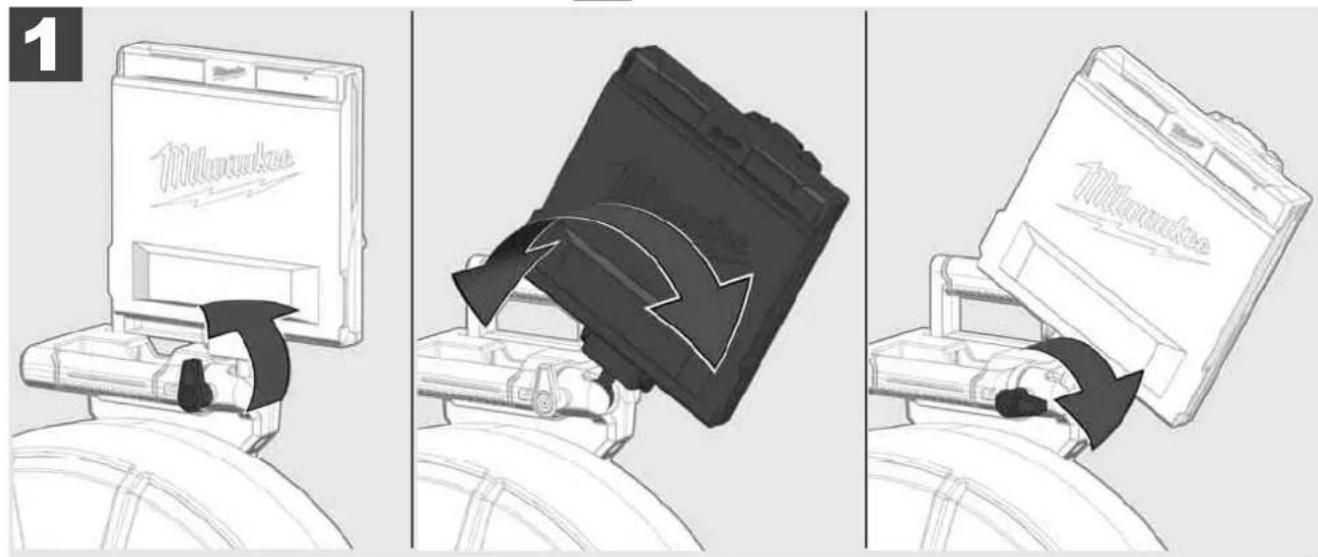

3.6 Ρύθμιση ασύρματης οθόνης M18 SIM 26

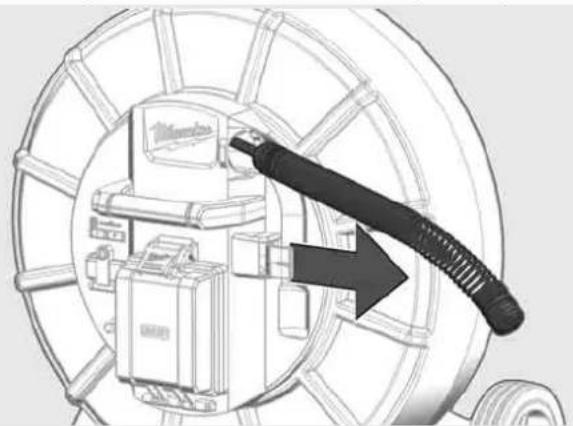

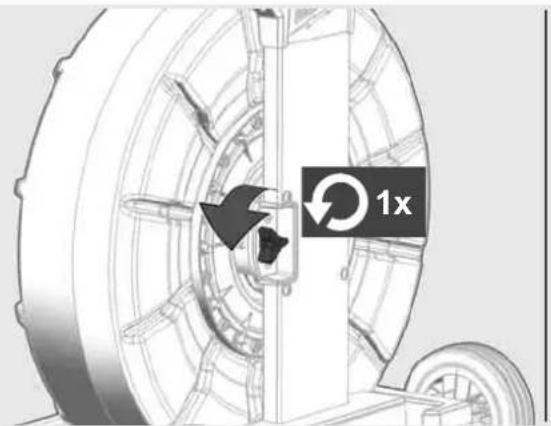

3.7 Χρήση του τυμπάνου επιθεώρησης σωλήνων 27
3.8 Διάταξη κεφαλής κάμερας 28

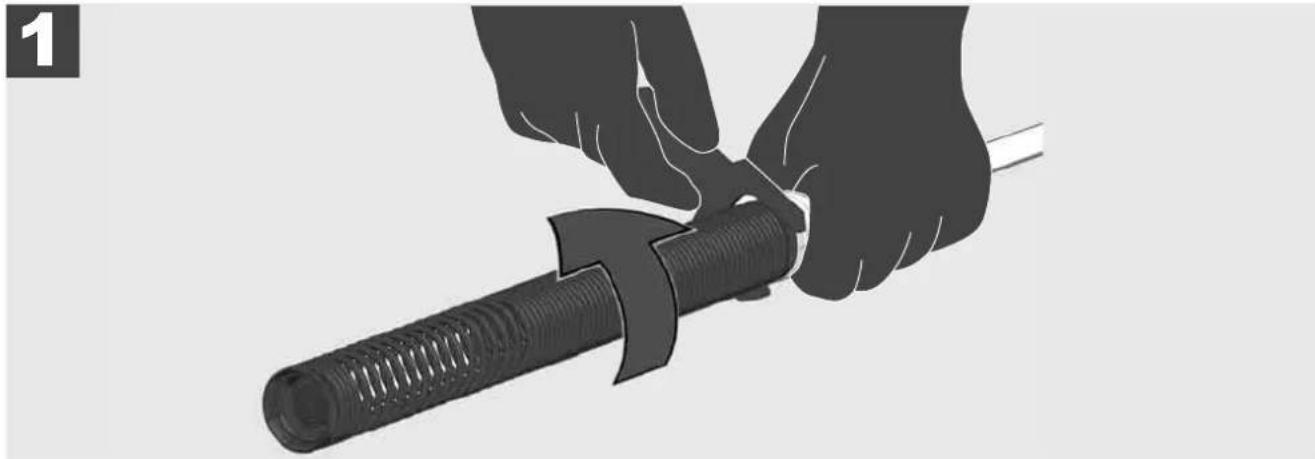

3.9 Συγκρότημα ελατηρίου 29

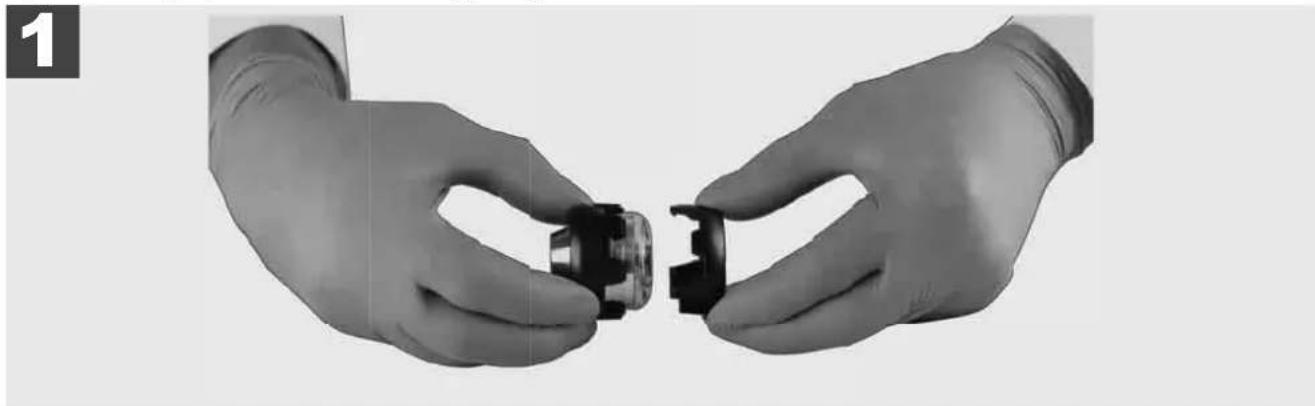

3.10 Κάλυμμα προστασίας κάμερας 30

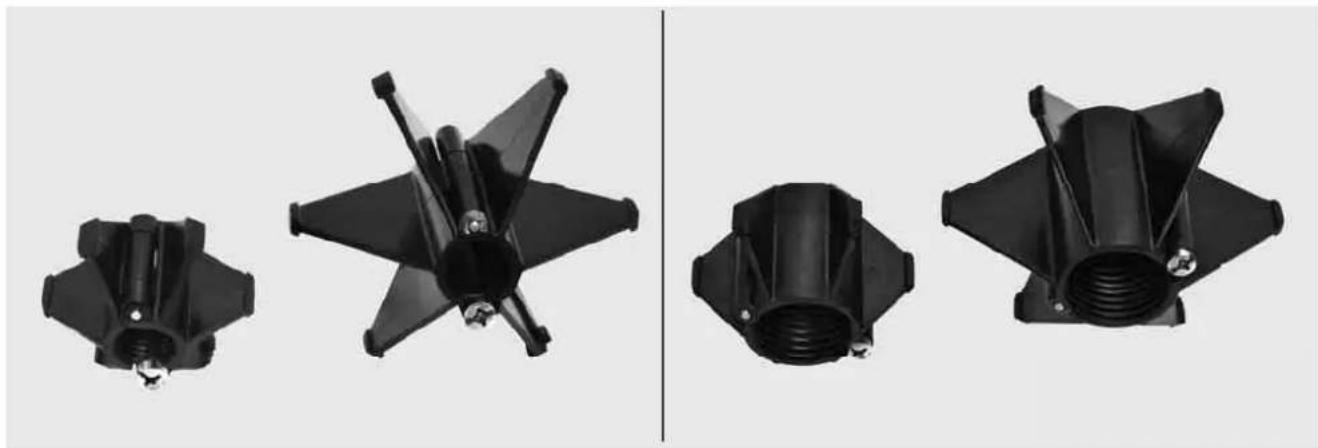

3.11 Οδηγοί κάμερας 31
3.12 Σέρβις και Υποστήριξη 32

1.1 Ειδικές προδιαγραφές ασφαλείας για συστήματα επιθεώρησης σωλήνων

Σε εργασίες σε σωλήνες προσέχετε, ώστε αυτοί να μην βρίσκονται υπό ηλεκτρική τάση ή να είναι ηλεκτρικά φορτισμένοι. Οι σωλήνες δεν επιτρέπεται να περιέχουν υγρά. Η κάμερα και η συσκευή δεν επιτρέπεται να έρθουν σε επαφή με υγρά.

Η κάμερα και το καλώδιο δεν επιτρέπεται να έρθουν σε επαφή με λάδια, αέριο ή άλλα διαβρωτικά υλικά.

Να ελέγχετε πάντα πριν από κάθε εργασία το χώρο εργασίας, για να μειώνετε τον κίνδυνο έκρηξης, ηλεκτροπληξίας και υλικών ζημιών. Το καλώδιο δεν επιτρέπεται να έρχεται σε επαφή με ηλεκτρικά εξαρτήματα, χημικές ουσίες ή κινούμενα εξαρτήματα.

Για να ελαττώσετε τον κίνδυνο ζημιάς τής συσκευής, μην ασκειτε υπερβολική δύναμη και μη λυγίζετε το καλώδιο. Μη χρησιμοποιείτε την κάμερα επιθεωρήσεως και το καλώδιο σε τμήματα, στα οποία θα μπορούσαν να έρθουν σε επαφή με καυστικές ή λιπαρές ουσίες.

Μη χρησιμοποιείτε το καλώδιο για να παραμερίζετε εμφράξεις ή εμπόδια. Αυτό δεν είναι καθαριστής σωλήνων! Σε περίπτωση που θα μπορούσαν να περιέχονται χημικές ουσίες, βακτήρια, μολυσματικοί παράγοντες ή άλλες τοξικές ουσίες στον προς επιθεώρηση σωλήνα αποχέτευσης, τότε να χρησιμοποιείτε τα γάντια προστασίας από λάτεξ ή τα ελαστικά γάντια που συνιστά ο κατασκευαστής, καθώς επίσης προστατευτικά γυαλιά, προστατευτικό κάλυμμα προσώπου, προστατευτικό ρουχισμό και μάσκα προστασίας της αναπνοής. Οι σωληναγωγοί πιθανόν να περιέχουν χημικές ουσίες, βακτήρια ή άλλες ουσίες που είναι τοξικές ή λοιμογόνες και θα μπορούσαν να προκαλέσουν εγκαύματα ή σοβαρούς τραυματισμούς.

Λαμβάνετε υπόψη σας τους υγειονομικούς κανόνες. Κατά τη διάρκεια της χρήσης του μηχανήματος μην τρώτε και μην καπνίζετε. Μετά την εργασία με το σύστημα επιθεώρησης σωλήνων ή τη χρήση τέτοιων μηχανημάτων πρέπει να πλένονται τα χέρια και τα λοιπά τμήματα του σώματος που έχουν έρθει σε επαφή με το περιεχόμενο του σωλήνα, με ζεστό νερό και σαπούνι. Έτσι αποτρέπονται οι κίνδυνοι για την υγεία που μπορεί να προκύψουν από την επαφή με τοξικές ή λοιμογόνες ουσίες.

Να ελέγχετε το καλώδιο πριν τη χρήση για ίχνη φθοράς και ζημιές. Να ανταλλάσσετε φθαρμένα ή καταστραμμένα καλώδια πριν τη χρήση της συσκευής.

ΠΡΟΣΟΧΗ! Κατά τη μεταφορά του συστήματος επιθεώρησης σωλήνα με τη βοήθεια της διάταξης μεταφοράς στην πλάτη, συνίσταται προσοχή. Θα μπορούσατε να χάσετε την ισορροπία σας.

Χρησιμοποιείτε τη συσκευή πάντα με ιδιαίτερη προσοχή. Δεν είναι δυνατή η πρόβλεψη όλων των επικίνδυνων καταστάσεων. Μην χρησιμοποιείτε αυτήν τη συσκευή, εάν δεν καταλαβαίνετε τις παρούσες οδηγίες ή νιώθετε κουρασμένοι από την εργασία. Για περισσότερες πληροφορίες ή δυνατότητες κατάρτισης απευθυνθείτε στη Milwaukee ή σε κάποιον εξειδικευμένο επαγγελματία.

Μην αφαιρείτε τις ετικέτες και τις πινακίδες τύπου. Αυτές οι πινακίδες περιέχουν σημαντικές πληροφορίες. Είναι αυτές οι ενδεικτικές πινακίδες δυσανάγνωστες ή απουσιάζουν, τότε να απευθύνεστε στο τμήμα εξυπηρέτησης πελατών τής MILWAUKEE για μια ανέξοδη αντικατάσταση αυτών.

Ορισμένες σκόνες που προκαλούνται από εργαλεία λείανσης, πριόνια και ηλεκτρικά δράπανα ή από άλλες κατασκευαστικές εργασίες ενδέχεται να περιέχουν χημικές ουσίες που είναι καρκινογόνες, να προκαλούν γενετικές ανωμαλίες ή να ασκούν δυσμενή επίδραση στη γονιμότητα. Τέτοια παραδείγματα χημικών ουσιών είναι τα εξής:

• Μόλυβδος από χρώματα με βάση το μόλυβδο
• Κρυσταλλικό διοξείδιο του πυριτίου από τούβλα, τσιμέντο ή άλλα προϊόντα τοιχοποιίας, όπως
• Αρσενικό ή χρώμιο από χημικώς κατεργασμένη δομική ξυλεία.

Ο κίνδυνος της έκθεσης εξαρτάται από το πόσο συχνά εκτελείτε τη συγκεκριμένη εργασία. Για να περιορίσετε όσο το δυνατόν περισσότερο τον κίνδυνο έκθεσης, θα πρέπει να εργάζεστε πάντα σε καλά αεριζόμενους χώρους. Χρησιμοποιείτε έναν επισήμως εγκεκριμένο προστατευτικό εξοπλισμό, όπως π.χ. μάσκες προστασίας από τη σκόνη με φίλτρο μικροσωματιδίων.

1.2 Περαιτέρω οδηγίες ασφαλείας και χρήσεως

Μην αντικαταθιστάτε την μπαταρία, όταν η επιφάνεια του εργαλείου είναι υγρή.

Μην πετάτε τις μεταχειρισμένες μπαταρίες στη φωτιά ή στα οικιακά απορρίμματα. Οι εξειδικευμένοι αντιπρόσωποι της Milwaukee προσφέρουν μια απόσυρση των παλιών ανταλλακτικών μπαταριών σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος.

Μην αποθηκεύετε τις μπαταρίες μαζί με μεταλλικά αντικείμενα (κίνδυνος βραχυκυκλώματος).

Φορτίζετε τις μπαταρίες του συστήματος Μ18 μόνο με φορτιστές του συστήματος Μ18. Μην χρησιμοποιείτε μπαταρίες από άλλα συστήματα.

Όταν υπάρχει υπερβολική καταπόνηση ή υψηλή θερμοκρασία μπορεί να τρέξει υγρό μπαταρίας από τις χαλασμένες μπαταρίες. Αν έρθετε σε επαφή με υγρό μπαταρίας πλυθείτε αμέσως με νερό και σαπούνι. Σε περίπτωση επαφής με τα μάτια πλυθείτε σχολαστικά για τουλάχιστον 10 λεπτά και να αναζητήσετε αμέσως ένα γιατρό.

Προειδοποίηση! Για την αποτροπή του κινδύνου πυρκαγιάς λόγω βραχυκυκλώματος, τραυματισμών ή ζημιών του προϊόντος, μη βυθίζετε τη συσκευή, την μπαταρία ή τη συσκευή φόρτισης σε υγρά και φροντίζετε, ώστε να μη διειοδύουν υγρά στις συσκευές και τους συσσωρευτές. Διαβρωτικές ή αγώγιμες υγρές ουσίες, όπως αλατόνερο, ορισμένες χημικές ουσίες και λευκαντικά ή προϊόντα που περιέχουν λευκαντικά, μπορεί να προκαλέσουν βραχυκύκλωμα.

Η χρήση και ο καθαρισμός αυτής της συσκευής δεν επιτρέπεται να πραγματοποιείται από άτομα με μειωμένες σωματικές και διανοητικές ικανότητες και αισθητικές δεξιότητες ή/και άτομα με ελλιπή εμπειρία και γνώση σχετικά με τον ασφαλή χειρισμό της εκτός και αν βρίσκονται υπό την επίβλεψη ατόμων που είναι νομικά υπεύθυνα για την ασφάλειά τους. Τα παραπάνω άτομα πρέπει να επιβλέπονται κατά τη χρήση της εν λόγω συσκευής. Αυτή η συσκευή δεν είναι κατάλληλη για παιδιά. Για αυτόν τον λόγο πρέπει όταν δεν χρησιμοποιείται, πρέπει να φυλάσσεται σε ασφαλές μέρος μακριά από παιδιά.

1.3 Τεχνικα στοιχεια

M18 SIC36 M18 SIC60 M18 SISH

Μήκος καλωδίου κάμερας 36 m 60 m

Κεφαλή κάμερας....ø 25 mm....ø 34 mm

Μέγιστο ζουμ....4x....4x

Τάση μπαταρίας .... 18 V

Βάρος σύμφωνα με τη διαδικασία ΕΡΤΑ 01/2014 (4.0 Ah / 12 Ah) .....12,4 kg ..... 20,46 kg.....5,37 kg

Ζώνη/ες συχνοτήτων Bluetooth...... 2402-2480 MHz

Ισχύς υψηλής συχνότητας.... 1,8 dBm

'Εκδοση Bluetooth .... .... .... .... .... .... .... .... .... ..Λειτουργία σήματος 4.0 BT

Συνιστώμενη θερμοκρασία περιβάλλοντος κατά την εργασία ...... -18 .... +50 °C

Συνιστώμενοι τύποι μπαταριών...... M18B...; M18HB...

Συνιστώμενες συσκευές φόρτισης...... M12-18C, M12-18AC, M12-18FC, M1418C6

1.4 Προβλεπόμενη χρήση

Το σύστημα επιθεώρησης σωληνώσεων χρησιμοποιείται για την εξέταση και την επιθεώρηση των σωληνώσεων. Το σύστημα αποτελείται από τρεις μονάδες:

- Τύμπανο επιθεώρησης σωλήνων M18 SIC36 ή M18 SIC60

Το τύμπανο επιθεώρησης σωλήνων χρησιμοποιείται για το τύλιγμα και το ξετύλιγμα καθώς επίσης και για τον έλεγχο του προωθητικού καλωδίου. Τα τύμπανα διατίθενται σε δύο μεγέθη: M18SIC36 για σωλήνες με διάμετρο 50 mm έως 150 mm και το μεγαλύτερο μοντέλο M18SIC60 για σωλήνες με διάμετρο 75 mm έως 250 mm. Και τα δύο τύμπανα φέρουν ένα προωθητικό καλώδιο με ένα συγκρότημα ελατηρίου, πάνω στο οποίο είναι τοποθετημένη η κεφαλή της κάμερας με δυνατότητα αυτόματης οριζοντίωσης. Η ασύρματη οθόνη M18 SIM και το Smart Hub M18 SISH μπορούν να χρησιμοποιηθούν και με τα δύο τύμπανα. Και τα δύο τύμπανα μπορούν να χρησιμοποιηθούν τόσο σε κάθετη όσο και σε οριζόντια θέση. Στην οπίσθια πλευρά του M18 SIC36 είναι δυνατή η στερέωση μιας διάταξης μεταφοράς, για τη μεταφορά της συσκευής.

- Smart Hub M18 SISH

To Smart Hub M18 SISH χρησιμοποιείται για τον έλεγχο του συστήματος επιθεώρησης σωληνώσεων. Η ασύρματη οθόνη M18 SIM ή το tablet, στο οποίο είναι εγκατεστημένη η εφαρμογή επιθεώρησης σωληνώσεων Milwaukee®, συνδέεται με το Smart Hub M18 SISH, για τη λήψη των εγγραφών βίντεο και των φωτογραφιών. Τόσο τα βίντεο όσο και οι φωτογραφίες αποθηκεύονται στον εσωτερικό σκληρό δίσκο του Smart Hub M18 SISH.

- Ασύρματη οθόνη M18 SIM (δεν συμπεριλαμβάνεται στον παραδοτέο εξοπλισμό, μπορεί να αγοραστεί ξεχωριστά)

Η ασύρματη οθόνη M18 SIM καθιστά δυνατή την προβολή των βίντεο που καταγράφονται από την κεφαλή της κάμερας, την καταγραφή των βίντεο και των φωτογραφιών, καθώς επίσης και την αναπαραγωγή αρχείων βίντεο και εικόνας. Κατά τη διάρκεια της εγγραφής βίντεο είναι δυνατή η εγγραφή προφορικών σχολίων μέσω του εσωτερικού μικροφώνου. Μέσω της λειτουργίας «Ετικέτες» είναι επίσης δυνατή η προσθήκη γραπτών σχολίων. Τα γραπτά σχόλια εμφανίζονται στο καταγεγραμμένο βίντεο και προβάλλονται στις φωτογραφίες μαζί με την ημερομηνία, την ώρα και το ξετυλιγμένο μήκος του καλωδίου.

Αυτή η συσκευή επιτρέπεται να χρησιμοποιείται μόνο κατά τον προβλεπόμενο τρόπο.

1.5 Απαιτήσεις ραδιοσυχνοτήτων βάσει των προδιαγραφών που ισχύουν για εγκαταστάσεις στις ευρωπαϊκές χώρες

Σημείωση: Αυτή η συσκευή δοκιμάστηκε και πληροί τις οριακές τιμές ενός δέκτη της κατηγορίας 3 βάσει EN 300 440 V2.1.1.

Αυτές οι οριακές τιμές διασφαλίζουν την κατάλληλη προστασία από επιβλαβείς παρεμβολές σε κατοικίες.

Αυτή η συσκευή αντιδρά σε άλλες συσκευές, οι οποίες εκπέμπουν ραδιοκύματα στην περιοχή συχνοτήτων 2402 έως 2480 MHz. Αυτό μπορεί να έχει ως συνέπεια την πρόκληση βλαβών κατά τη χρήση του τηλεχειρισμού. Δεν είναι δυνατό να αποκλειστεί το ενδεχόμενο πρόκλησης βλαβών υπό ορισμένες συνθήκες. Για να διαπιστώσετε, εάν σε αυτήν τη συσκευή παρεμβάλλονται σήματα ραδιοσυχνοτήτων άλλων συσκευών, απενεργοποιήστε για λίγο τις άλλες συσκευές, για να ελέγξετε, εάν οι παρεμβολές εξαφανίζονται. Τα παρακάτω μέτρα μπορούν να σας βοηθήσουν να διορθώσετε τις παρεμβολές:

• Απενεργοποιήστε την πηγή της παρεμβολής.
• Αυξήστε την απόσταση από την πηγή της παρεμβολής.
• Συμβουλευτείτε έναν εξειδικευμένο αντιπρόσωπο ή έναν καταρτισμένο τεχνικό τεχνολογιών ραδιοσυστημάτων.

1.6 Δηλωση συμμορφωσης ΕΚ

Με την παρούσα η Techtronic Industries GmbH, δηλώνει ότι ο radioεξοπλισμός M18SISH πληροί την οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο: http://services.milwaukeetool.eu

1.7 ONE-KEY™

Προς περαιτέρω ενημέρωση περί της λειτουργίας ONE-KEY αυτής της συσκευής διαβάστε τις συνημμένες οδηγίες ταχείας εκκίνησης ή επισκεφτείτε μας στο διαδίκτυο στην ιστοσελίδα www.milwaukeetool.com/one-key. Μπορείτε να κατεβάσετε το ONE-KEY App στο Smartphone σας από το App Store ή το Google Play.

Σε περίπτωση ηλεκτροστατικών εκφορτίσεων διακόπτεται η σύνδεση Bluetooth. Σε αυτή την περίπτωση αποκαθιστάτε πάλι τη σύνδεση χειροκίνητα.

Η συσκευή ανταποκρίνεται στις ελάχιστες απαιτήσεις των προτύπων EN 55014-2:2015 / EN 301489-1 V2.2.3 / EN 301489-17 V3.1.1.

'Evδειξη ONE-KEY™

Μπλε φως: Η ασύρματη σύνδεση έχει ενεργοποιηθεί και μπορεί να ρυθμιστεί με την εφαρμογή ONE-KEY™.

Αναβοσβήνει μπλε: Η συσκευή επικοινωνεί με την εφαρμογή ONE-KEY™.

Αναβοσβήνει κόκκινο: Για λόγους ασφαλείας μπλοκαρίστηκε η συσκευή και μπορεί να απασφαλιστεί από το χειριστή μέσω της εφαρμογής ONE-KEY™.

1.8 Μπαταριες

Επαναφορτίζετε τις μπαταρίες που δεν έχουν χρησιμοποιηθεί για μεγαλύτερο χρονικό διάστημα πριν τη χρήση.

Μια θερμοκρασία πάνω από 50°C μειώνει την ισχύ της μπαταρίας. Αποφεύγετε τη θέρμανση για μεγαλύτερο χρονικό διάστημα από τον ήλιο ή τις συσκευές θέρμανσης.

Διατηρείτε τις επαφές σύνδεσης στο φορτιστή και στην μπαταρία καθαρές.

Για τη βέλτιστη διάρκεια ζωής πρέπει μετά τη χρήση η μπαταρία να φορτίζεται πλήρως.

Για μια κατά το δυνατόν μεγάλη διάρκεια ζωής η μπαταρία θα πρέπει μετά τη φόρτιση να αφαιρείται από το φορτιστή.

Για την αποθήκευση της μπαταρίας για διάστημα μεγαλύτερο των 30 ημερών:

Αποθηκεύετε τη μπαταρία σε θερμοκρασία κάτω από τους 27°C σε στεγνό χώρο.

Αποθηκεύετε τη μπαταρία περ. στο 30%-50% της κατάστασης φόρτισης.

Κάθε 6 μήνες φορτίζετε εκ νέου τη μπαταρία.

1.9 Μεταφορά των μπαταριών ιόντων λιθίου

Οι μπαταρίες ιόντων λιθίου υπόκεινται στις απαιτήσεις των νομικών διατάξεων για την μεταφορά επικινδύνων εμπορευμάτων.

Η μεταφορά τέτοιων μπαταριών πρέπει να πραγματοποιείται τηρώντας τους τοπικούς, εθνικούς και διεθνής κανονισμούς και τις αντίστοιχες διατάξεις.

- Επιτρέπεται η μεταφορά τέτοιων μπαταριών στο δρόμο χωρίς περαιτέρω απαιτήσεις.

- Η εμπορική μεταφορά μπαταριών ιόντων λιθίου από εταιρείες μεταφορών υπόκειται στις απαιτήσεις των νομικών διατάξεων για την μεταφορά επικινδύνων εμπορευμάτων. Οι προετοιμασίες αποστολής και η μεταφορά πραγματοποιούνται αποκλειστικά από ειδικά εκπαιδευμένα άτομα. Η συνολική διαδικασία συνοδεύεται από εξειδικευμένο προσωπικό.

Κατά τη μεταφορά μπαταριών ιόντων λιθίου πρέπει να προσέχετε τα εξής:

• Φροντίστε τα σημεία επαφών να είναι προστατευμένα και μονωμένα ώστε να αποφεύγονται βραχυκυκλώματα.
• Φροντίστε, ώστε η μπαταρία να είναι σταθερή μέσα στη συσκευασία και να μη γλιστρά.
• Η μεταφορά μπαταριών που παρουσιάζουν φθορές ή διαρροές δεν επιτρέπεται.

Για περισσότερες πληροφορίες απευθυνθείτε στην εταιρεία μετάφορων.

1.10 Συντηρηση

Χρησημοποιείτε μόνο εξαρτήματα και ανταλλακτικά της Milwaukee. Αναθέστε την αλλαγή των εξαρτημάτων, των οποίων η αντικατάσταση δεν έχει περιγραφεί, σε ένα κέντρο σέρβις της Milwaukee (προσέξτε το φυλλάδιο Εγγύηση/Διευθύνσεις εξυπηρέτησης πελατών).

Σε περίπτωση που το χρειαστείτε μπορείτε να παραγγείλετε λεπτομερές σχέδιο της συσκευής αναφέροντας τον τύπο της συσκευής και τον εξαψήφιο αριθμό που βρίσκεται στην πινακίδα τεχνικών χαρακτηριστικών από την εξυπηρέτηση πελατών ή απευθείας από την Techtronic Industries GmbH, διεύθυνση Max-Eyth-Straße 10, 71364 Winnenden, Germany.

1.11 Συμβολα

ΠΡΟΣΟΧΗ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΚΙΝΔΥΝΟΣ!

Πριν από κάθε εργασία στη συσκευή αφαιρείτε την ανταλλακτική μπαταρία.

Παρακαλώ διαβάστε σχολαστικά τις οδηγίες χρήσης πριν από την έναρξη λειτουργίας.

Φοράτε προστατευτικά γάντια!

Στις εργασίες με τη συσκευή φοράτε πάντοτε προστατευτικά γυαλιά.

Ηλεκτρικά μηχανήματα, μπαταρίες/συσσωρευτές δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Ηλεκτρικές συσκευές και συσσωρευτές συλλέγονται ξεχωριστά και παραδίδονται προς ανακύκλωση με τρόπο φιλικό προς το περιβάλλον σε επιχείρηση επεξεργασίας απορριμμάτων.

Ενημερωθείτε από τις τοπικές υπηρεσίες ή από ειδικευμένους εμπόρους σχετικά με κέντρα ανακύκλωσης και συλλογής απορριμμάτων.

V Táση

[EMPTY]

Συνεχές ρεύμα

Ευρωπαϊκό σήμα πιστότητας

Βρετανικό σήμα πιστότητας

Ουκρανικό σήμα πιστότητας

Ευρασιατικό σήμα πιστότητας

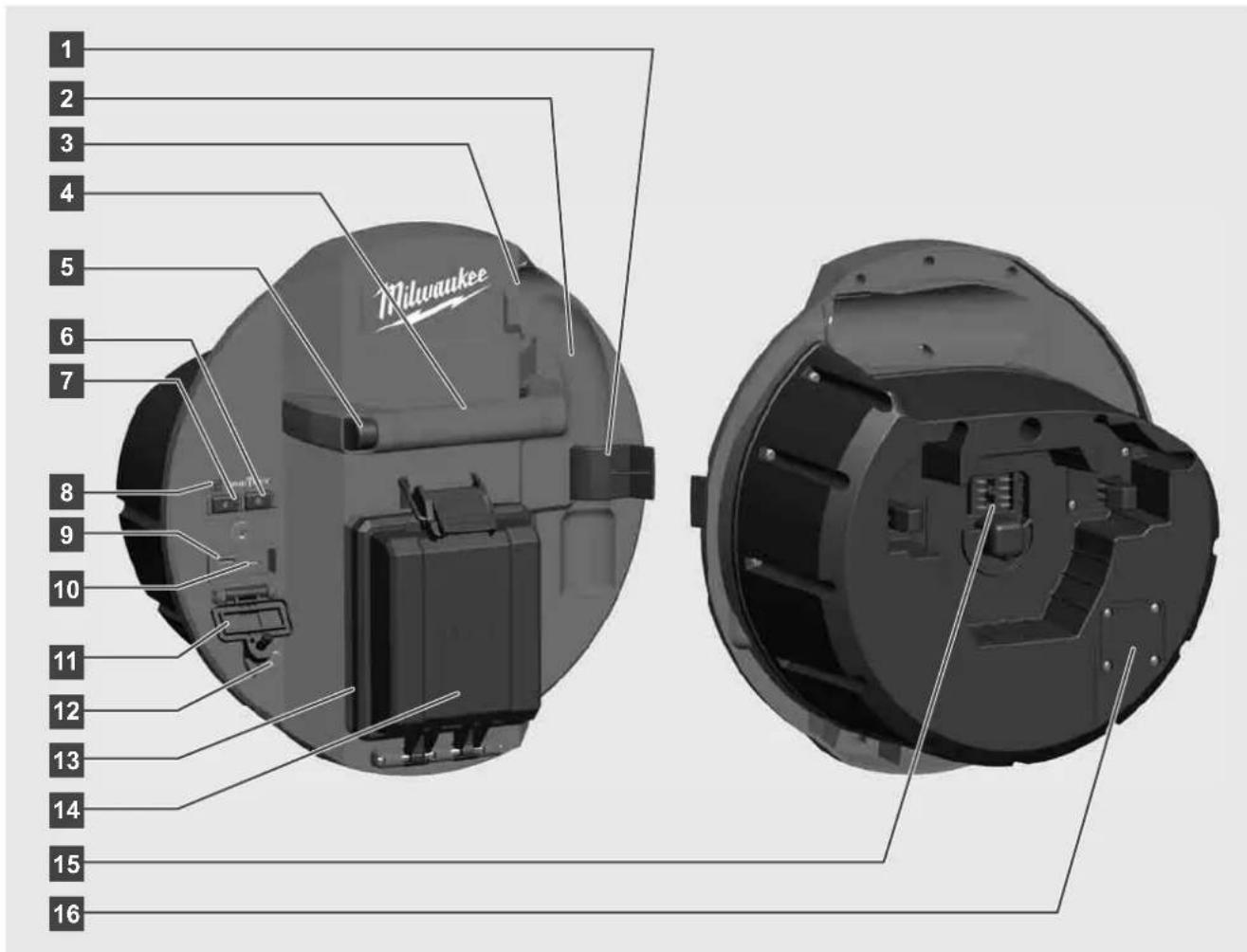

2.1 Επισκόπηση Smart Hub M18 SISH

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Milwaukee

1 Κλιπ ασφάλισης ελατηρίου – για την ασφάλιση του ελατηρίου και της κάμερας κατά τη μεταφορά.
2 Διάταξη συγκράτησης ελατηρίου – Συγκρατεί το ελατήριο και την κάμερα στη θέση τους κατά τη μεταφορά και την αποθήκευση.
3 Οδηγός καλωδίου – Πριν από το κούμπωμα του Smart Hub, τυλίξτε το ελατήριο και το προωθητικό καλώδιο με τον οδηγό.
4 Λαβή
5 Πλήκτρο απασφάλισης – Πατήστε αυτό το πλήκτρο, για να απελευθερώσετε το Smart Hub από το τύμπανο επιθεώρησης σωλήνων.
6 Κεντρικός διακόπτης – Πατήστε τον μία φορά για να ενεργοποιήσετε τη συσκευή. Κρατήστε τον πατημένο, για να απενεργοποιήσετε τη συσκευή.
7 Πλήκτρο επαναφοράς μήκους καλωδίου – Μηδενίζει το μήκος του ξετυλιγμένου καλωδίου.
8 Οθόνη LED ENOΣ ΠΛΗΚΤΡΟΥ
9 Θύρα A USB – Για την απευθείας αποθήκευση βίντεο και φωτογραφιών καθώς επίσης και για ενημερώσεις του υλικολογισμικού.
10 Θύρα C USB – Προαιρετική σύνδεση τροφοδοσίας και σύνδεση δεδομένων για τη σύνδεση της ασύρματης οθόνης M18 SIM με το Smart Hub.
11 Κάλυμμα σύνδεσης USB – Αδιάβροχο κάλυμμα, το οποίο προστατεύει τις θύρες USB από τη σκόνη και την υγρασία.
12 Ράβδος γείωσης – Για τη γείωση του Smart Hub κατά την παρακολούθηση του προωθητικού καλωδίου.
13 Κάλυμμα μπαταρίας – Αδιάβροχο κάλυμμα, το οποίο προστατεύει την μπαταρία από τη σκόνη και την υγρασία.
14 Διαμέρισμα μπαταρίας – Για μπαταρία Μ18™
15 Θύρα για τη σύνδεση του Smart Hub και του τυμπάνου επιθεώρησης σωλήνων.
16 Δοκιμαστική σύνδεση κάμερας – Για την αποκατάσταση σφαλμάτων σε περίπτωση προβλημάτων με την κεφαλή της κάμερας

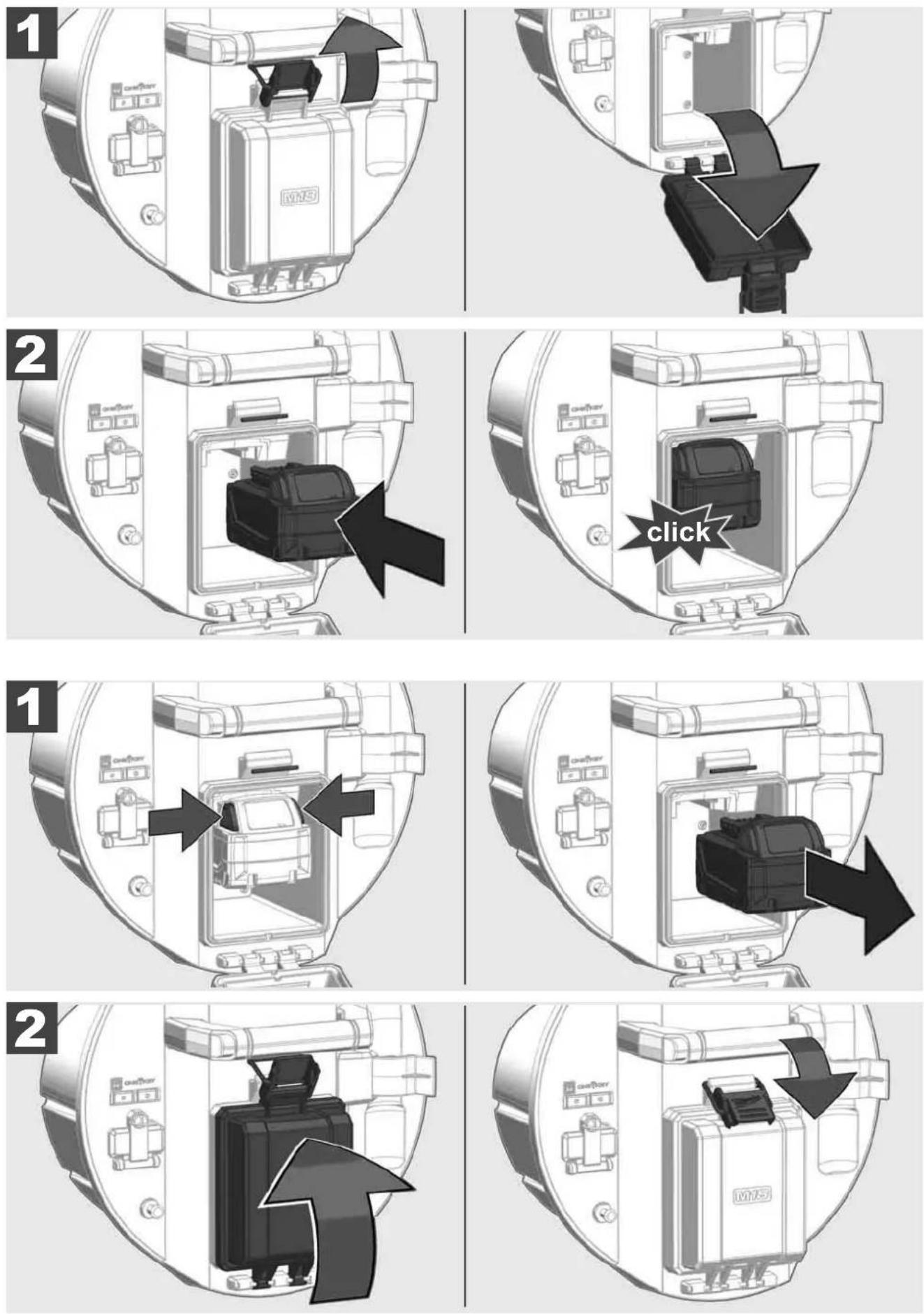

2.2 Τοποθέτηση και αφαίρεση μπαταρίας

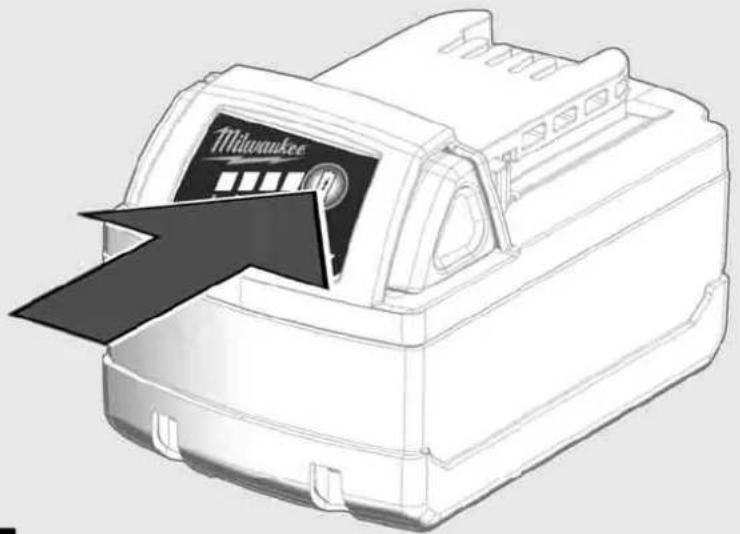

2.3 Έλεγχος κατάστασης φόρτισης μπαταρίας

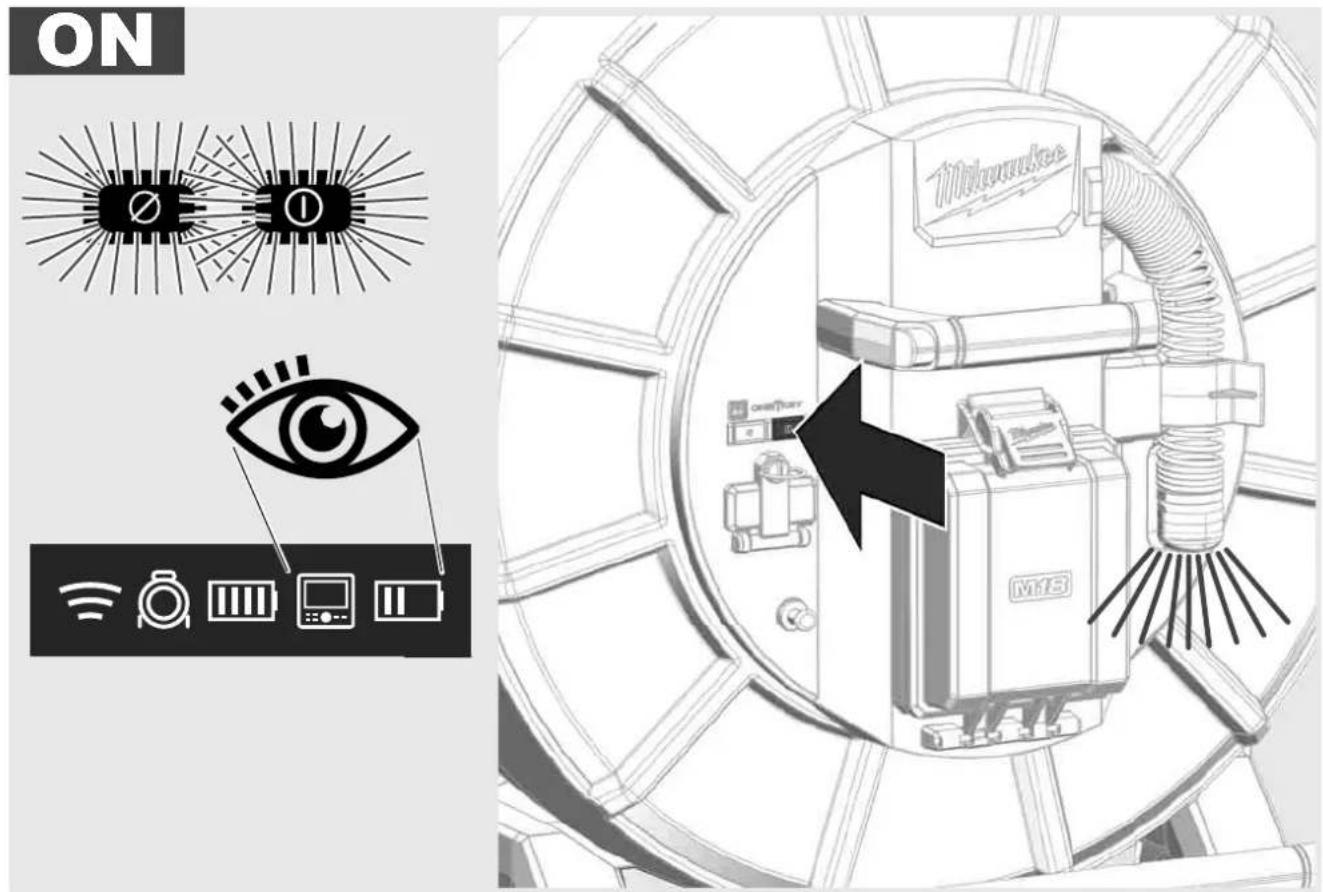

2.6 Διακόπτης ON/OFF

Για αλλαγή των ρυθμίσεων του ΣΥΣΤΗΜΑΤΟΣ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΣΕΩΝ, για έλεγχο των λειτουργιών του και για εμφάνιση των φωτογραφιών και των βίντεο από την κάμερα, απαιτείται μια εξωτερική οθόνη.

Η εξωτερική οθόνη δεν περιλαμβάνεται στον παραδοτέο εξοπλισμό του ΣΥΣΤΗΜΑΤΟΣ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΣΕΩΝ και πρέπει να αγοραστεί ξεχωριστά.

Διαθέσιμες είναι οι εξής επιλογές:

- ΑΣΥΡΜΑΤΗ ΟΘΟΝΗ MILWAUKEE M18 SIM

- Tablet ή Smartphone με την ΕΦΑΡΜΟΓΗ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΣΕΩΝ ΤΗΣ MILWAUKEE

Η ΑΣΥΡΜΑΤΗ ΟΘΟΝΗ συνδέεται μέσω Wi-Fi ή θύρας USB-C στο ΣΥΣΤΗΜΑ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΣΕΩΝ και μπορεί να χρησιμοποιηθεί αμέσως. Σε περίπτωση χρήσης ενός tablet ή smartphone εγκαταστήστε πρώτα την ΕΦΑΡΜΟΓΗ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΣΕΩΝ της MILWAUKEE στην αντίστοιχη συσκευή.

ΠΡΩΤΗ ΧΡΗΣΗ ΜΕ ΑΣΥΡΜΑΤΗ ΟΘΟΝΗ Μ18 SIM:

1. Ενεργοποιήστε το SMART HUB και την ΑΣΥΡΜΑΤΗ ΟΘΟΝΗ.
2. ΗΑΣΥΡΜΑΤΗ ΟΘΟΝΗ συνδέεται εντός 25 δευτερολέπτων αυτόματα με το SMART HUB.
   *Για τη σύνδεση με καλώδιο συνδέστε την οθόνη μέσω του καλωδίου της θύρας USB-C στο Smart Hub.

ΠΡΩΤΗ ΧΡΗΣΗ ΜΕ SMARTPHONE ́Η TABLET:

1. Κάνετε λήψη και εγκαταστήστε την ΕΦΑΡΜΟΓΗ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΣΕΩΝ της MILWAUKEE.
2. Ενεργοποιήστε το SMART HUB και την οθόνη.
3. Επιλέξτε Ρυθμίσεις > Wi-Fi.
4. Επιλέξτε MTCAM_[TEΛΕΥΤΑΙΑ 9 ΨΗΦΙΑ ΤΟΥ ΣΕΙΡΙΑΚΟΥ ΑΡΙΘΜΟΥ ΤΟΥ ΔΙΑΝΟΜΕΑ].
5. Εισαγάγετε τον κωδικό πρόσβασης: 29702000
6. Εκκινήστε την ΕΦΑΡΜΟΓΗ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΣΕΩΝ της MILWAUKEE.

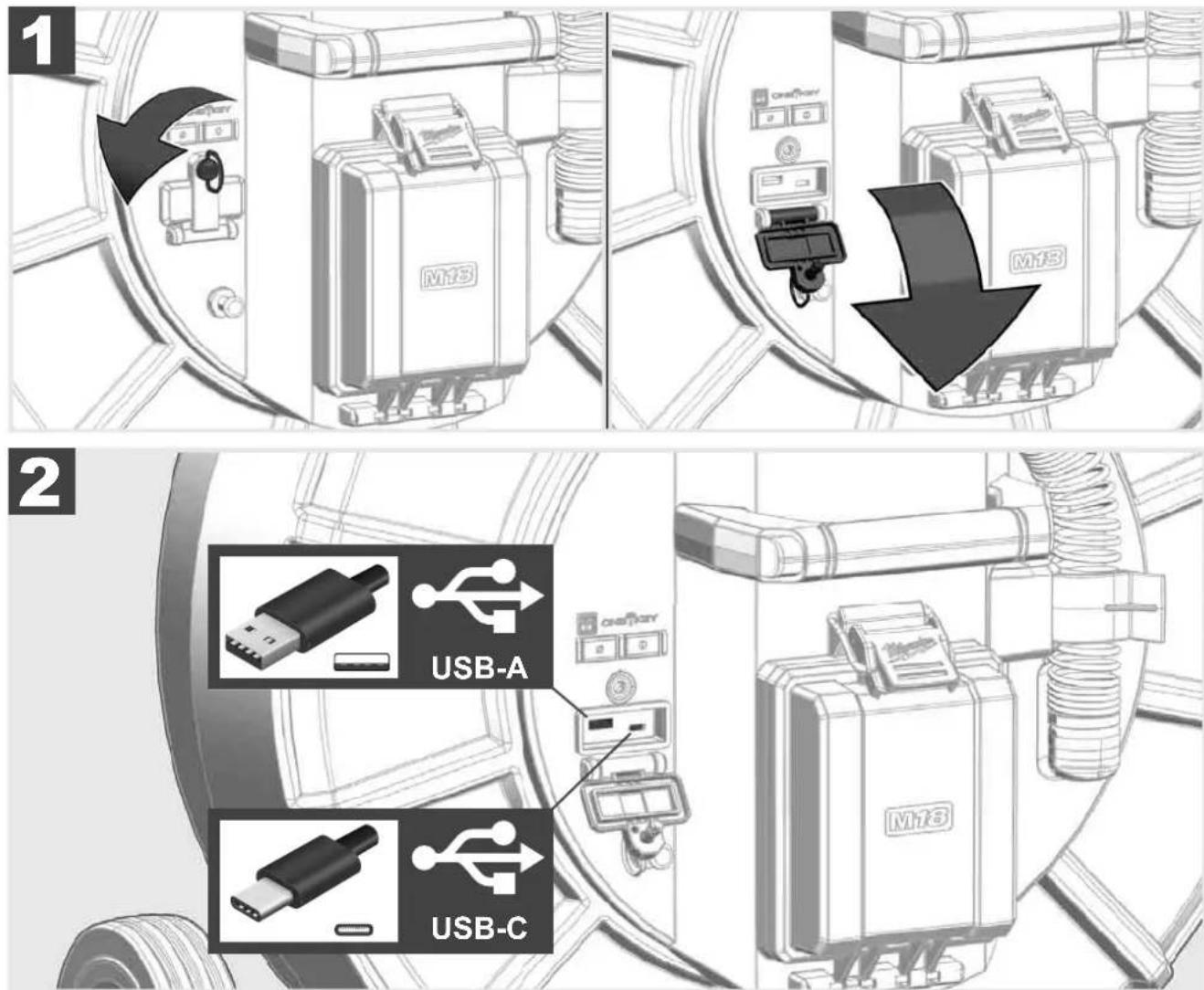

2.8 Θύρες USB

1 M18 USB-A USB-C

USB-A

• Θύρα για την κανονική χρήση. Επιτρέπει την άμεση καταγραφή των αρχείων βίντεο και εικόνων καθώς και τη μετάδοσή τους από την εσωτερική μονάδα του Smart Hub.
• Καθιστά δυνατή την εκτέλεση των ενημερώσεων του υλικολογισμικού από το Smart Hub.

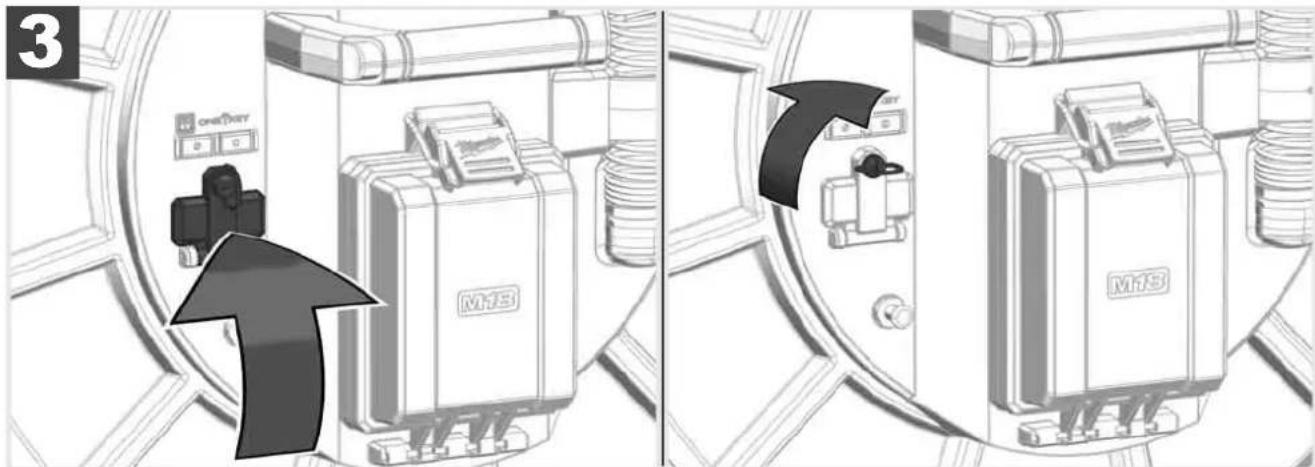

USB-C

- Καθιστά δυνατή τη σύνδεση μεταξύ της ασύρματης οθόνης M18 SIM και του Smart Hub δίχως σύνδεση Wi-Fi. Ηλεκτρική τροφοδοσία του Smart Hub μέσω της ασύρματης οθόνης M18 SIM ή αντίστροφα, όταν η μπαταρία δεν είναι φορτισμένη.

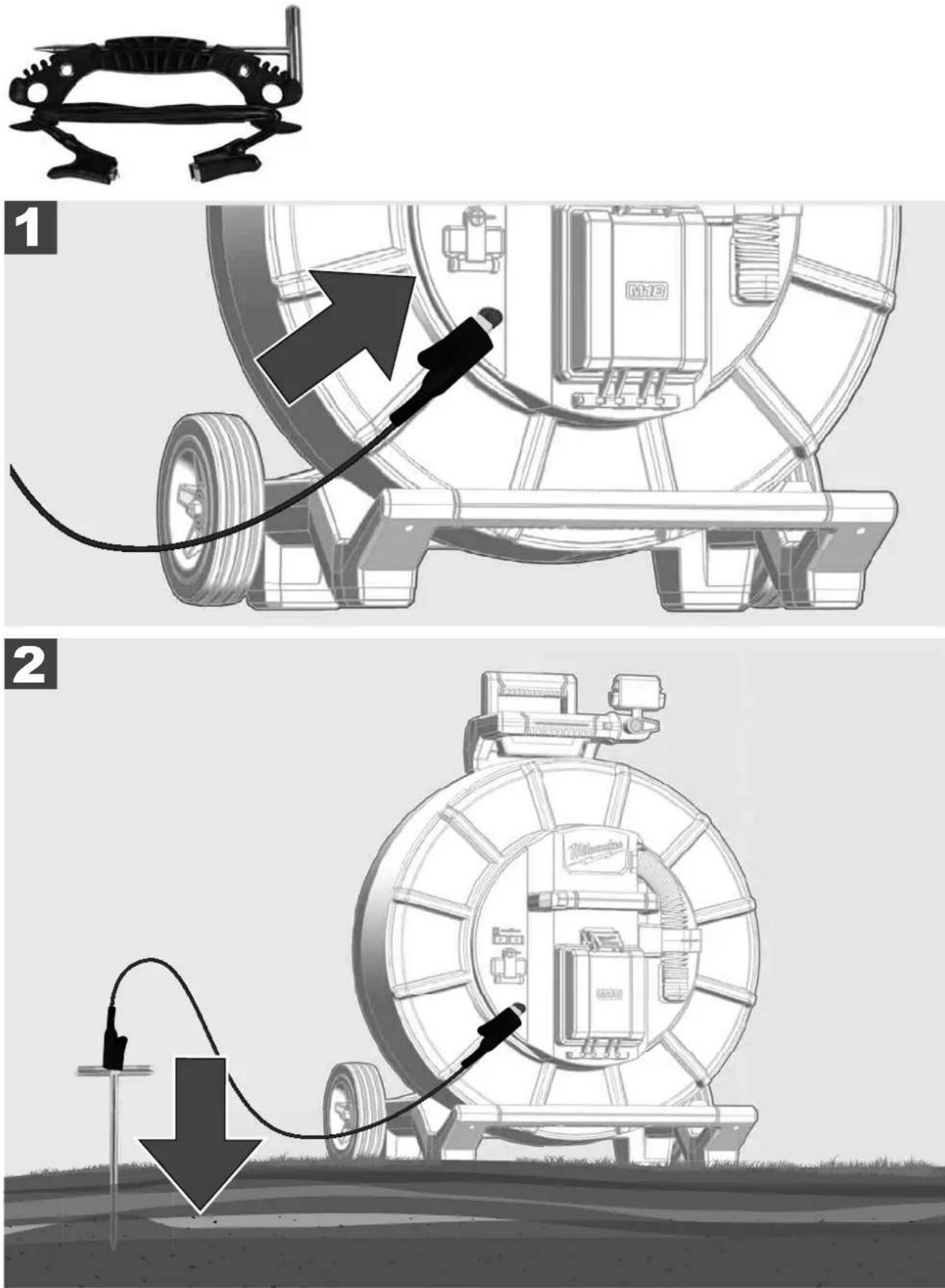

Η ράβδος γείωσης πρέπει να χρησιμοποιείται πάντα όταν το προωθητικό καλώδιο παρακολουθείται μέσω της λειτουργίας ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΚΑΛΩΔΙΟΥ. Πρέπει να πραγματοποιείται γείωση του Smart Hub, προκειμένου ο βρόχος ρεύματος να είναι κλειστός και η ποιότητα του εκπεμπόμενου σήματος εντοπισμού να είναι καλή. Χρησιμοποιείτε το συνοδευτικό καλώδιο γείωσης μαζί με τη ράβδο γείωσης για τη γείωση του Smart Hub.

2.10 Επαναφορά μετρητή μήκους

Κατά το ξετύλιγμα του ΤΥΜΠΑΝΟΥ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΝ το μήκος του ξετυλιγμένου καλωδίου εμφανίζεται στην μπάρα κατάστασης της ασύρματης οθόνης M18 SIM.

Για να επαναφέρετε την ένδειξη, πατήστε το πλήκτρο

ΦΩΤΙΣΜΟΣ ΚΑΜΕΡΑΣ 17/04/2020 13:30:45 0.5M 0.5M

ΦΩΤΙΣΜΟΣ ΚΑΜΕΡΑΣ 17/04/2020 13:30:45 0.0M 0.0M

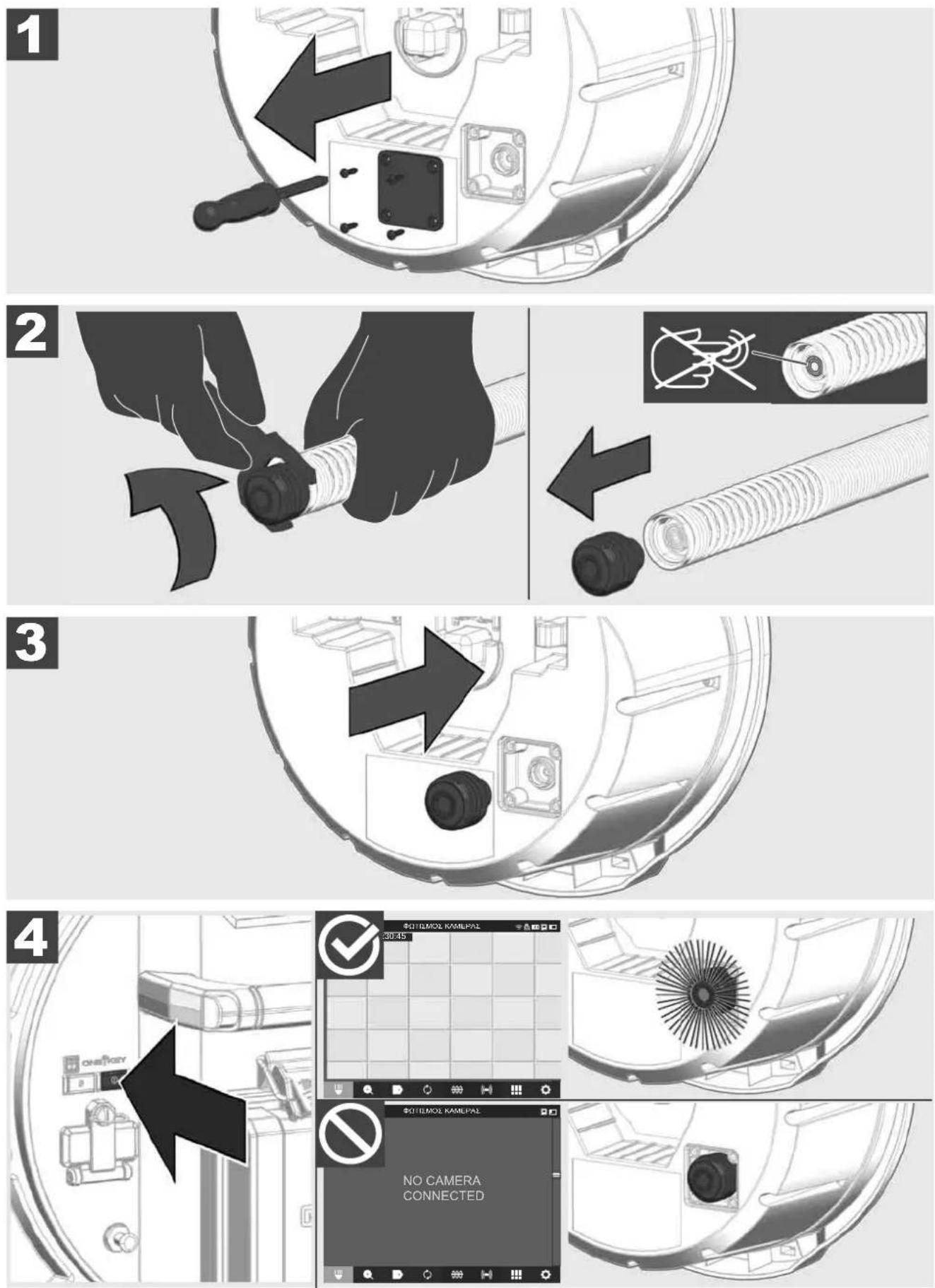

2.11 Δοκιμαστική σύνδεση κάμερας

Σε περίπτωση εμφάνισης προβλημάτων με την κεφαλή της κάμερας, είναι δυνατός ο έλεγχος της κάμερας μέσω της δοκιμαστικής σύνδεσης.

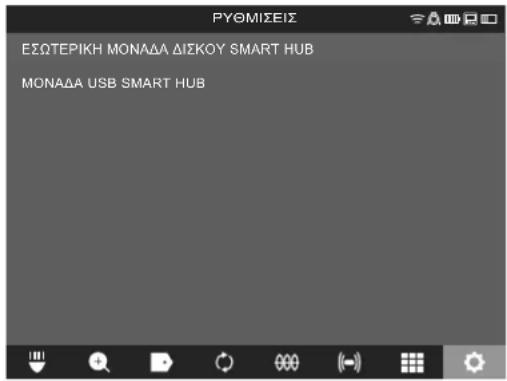

2.12 Διαμόρφωση εσωτερικής μονάδας δίσκου και μονάδας USB

Με αυτήν τη λειτουργία μπορείτε να διαμορφώσετε την εσωτερική μονάδα δίσκου 500 GB του Smart Hub ή τη μονάδα USB.

Οι μονάδες USB πρέπει να διαμορφώνονται στο πρότυπο FAT32.

1. Επιλέξτε PYΘΜΙΣΕΙΣ → ΔΙΑΜΟΡΦΩΣΗ ΜΟΝΑΔΑΣ ΔΙΣΚΟΥ
2. Επιλέξτε τη μονάδα δίσκου.

ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΔΙΣΚΟΥ SMART HUB ΜΟΝΑΔΑ USB SMART HUB

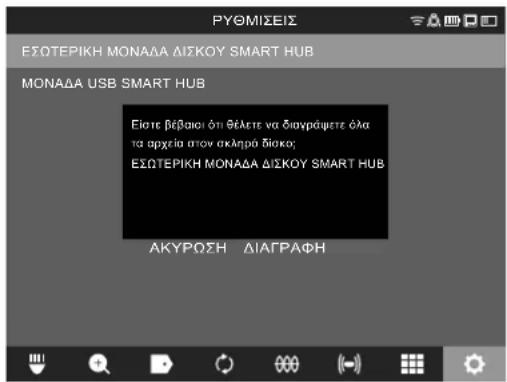

1. Επιβεβαιώστε το μήνυμα που εμφανίζεται στην οθόνη.

PYÖMİZEIŞ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΔΙΣΚΟΥ SMART HUB ΜΟΝΑΔΑ USB SMART HUB Ειστε βέβαιοι ότι θέλετε να διανράψετε όλα τα αρχεία ατον ακληρά δίοκο; ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΔΙΣΚΟΥ SMART HUB ΑΚΥΡΩΣΗ ΔΙΑΓΡΑΦΗ

Πραγματοποιείται διαμόρφωση της επιλεγμένης μονάδας δίσκου και το σύστημα επιστρέφει στο μενού ΡΥΘΜΙΣΕΙΣ.

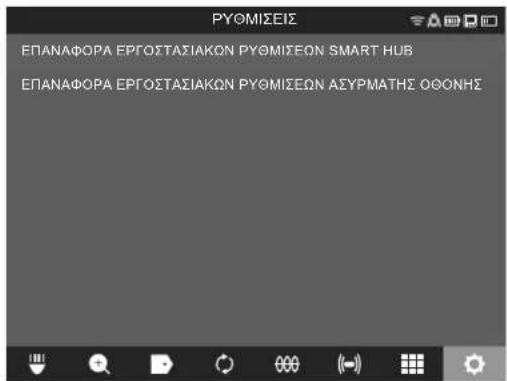

2.13 Εργοστασιακές ρυθμίσεις

Η επιλογή της λειτουργίας «Εργοστασιακές ρυθμίσεις» επαναφέρει το Smart Hub M18 SISH στις εργοστασιακές τιμές.

Πραγματοποιείται επαναφορά των παρακάτω ρυθμίσεων του Smart Hub M18 SISH:

- Οι ΕΤΙΚΕΤΕΣ διαγράφονται.

- Πραγματοποιείται επαναφορά των ρυθμίσεων BINTEO και EIKONAΣ σε 1080 P.

- Η ΕΠΩΝΥΜΙΑ ΕΤΑΙΡΕΙΑΣ διαγράφεται.

- Πραγματοποιείται επαναφορά της ΣΥΧΝΟΤΗΤΑΣ ΑΙΣΘΗΤΗΡΩΝ στην εργοστασιακή ρύθμιση.

- Πραγματοποιείται επαναφορά της ΠΑΡΑΚΟΛΟΥΘΗΣΗΣ ΚΑΛΩΔΙΟΥ στην εργοστασιακή ρύθμιση.

- Πραγματοποιείται επαναφορά των ΡΥΘΜΙΣΕΩΝ ΟΘΟΝΗΣ στην εργοστασιακή ρύθμιση: Απόχρωση, φωτεινότητα, αντίθεση, κορεσμός.

- MONADEΣ METPHΣΗΣ

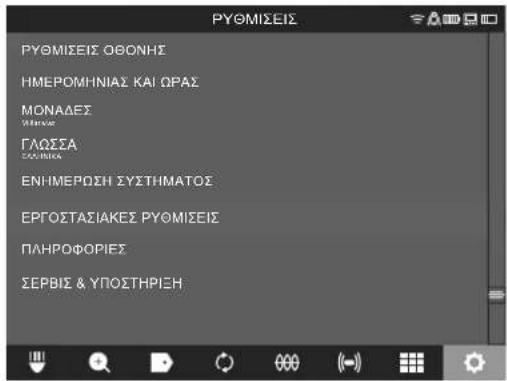

1. Επιλέξτε ΡΥΘΜΙΣΕΙΣ ➔ ΕΡΓΟΣΤΑΣΙΑΚΕΣ ΡΥΘΜΙΣΕΙΣ

PYOMISEIIS PYOMISEIIS OBOHNS ΗΜΕΡΟΜΗΝΙΑΣ ΚΑΙ ΩΡΑΣ ΜΟΝΑΔΕΣ ΓΛΩΣΣΑ ΕΝΗΜΕΡΟΣΗ ΣΥΣΤΗΜΑΤΟΣ ΕΡΓΟΣΤΑΣΙΑΚΕΣ PYOMISEIIS ΠΛΗΡΟΦΟΡΙΕΣ ΣΕΡΒΙΣ & ΥΠΟΣΤΗΡΙΞΗ

2. Επιλέξτε ΕΡΓΟΣΤΑΣΙΑΚΕΣ ΡΥΘΜΙΣΕΙΣ Smart Hub M18 SISH.

ΕΠΑΝΑΦΟΡΑ ΕΡΓΟΣΤΑΣΙΑΚΩΝ ΡΥΘΜΙΣΕΩΝ ΣΜΑΝΤ ΗυΒ ΕΠΑΝΑΦΟΡΑ ΕΡΓΟΣΤΑΣΙΑΚΩΝ ΡΥΘΜΙΣΕΩΝ ΑΣΥΡΜΑΤΗΣ ΟΩΟΝΗΣ

3. Διαβάστε και επιβεβαιώστε το μήνυμα επαναφοράς πατώντας ΟΚ.

Θέλετε να επαγαφέρετε το Smart Hub στις εργοστασιακές ρυθμίσεις; ΑΚΥΡΩΣΗ ΟΚ

Η επαναφορά στις εργοστασιακές ρυθμίσεις έχει ολοκληρωθεί και το σύστημα επιστρέφει στο υπομενού ΕΡΓΟΣΤΑΣΙΑΚΕΣ ΡΥΘΜΙΣΕΙΣ.

2.14 Ενημέρωση συστήματος

Πριν από την ενημέρωση του συστήματος, ανοίξτε το μενού ΡΥΘΜΙΣΕΙΣ → ΠΛΗΡΟΦΟΡΙΕΣ και σημειώστε την τρέχουσα έκδοση του υλικολογισμικού.

Οι ενημερώσεις του υλικολογισμικού μπορούν να πραγματοποιηθούν είτε μέσω της ασύρματης οθόνης M18 SIM είτε με ένα tablet και την εφαρμογή επιθεώρησης σωλήνων Milwaukee®.

1. Ενεργοποιήστε το Smart Hub M18 SISH και την ασύρματη οθόνη M18SIM ή το tablet με την εφαρμογή επιθεώρησης σωλήνων Milwaukee®.
2. Βεβαιωθείτε ότι η ασύρματη οθόνη M18 SIM ή το tablet συνδέονται μέσω Wi-Fi με το Smart Hub M18 SISH. Εάν δεν υπάρχει σύνδεση Wi-Fi, τότε θα πρέπει πρώτα να τη δημιουργήσετε.

3. Τοποθετήστε τη μονάδα USB με την ενημέρωση υλικολογισμικού στη θύρα USB-A του Smart Hub M18 SISH.

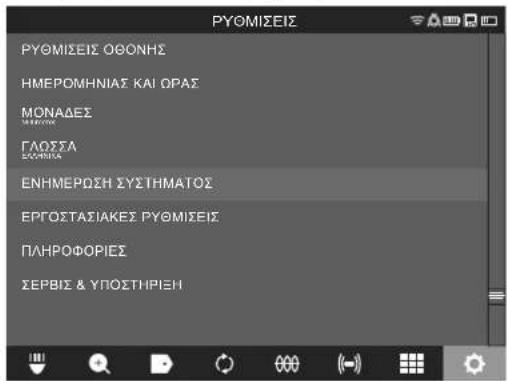

4. Επιλέξτε ΡΥΘΜΙΣΕΙΣ ➕ ΕΝΗΜΕΡΩΣΗ ΣΥΣΤΗΜΑΤΟΣ

PYOMISEIΣ PYOMISEIΣ ΟΘΟΝΗΣ ΗΜΕΡΟΜΗΝΙΑΣ ΚΑΙ ΩΡΑΣ ΜΟΝΑΔΕΣ ΓΑΩΣΣΑ ΕΝΗΜΕΡΩΣΗ ΣΥΣΤΗΜΑΤΟΣ ΕΡΓΟΣΤΑΣΙΑΚΕΣ PYOMISEIΣ ΠΛΗΡΟΦΟΡΙΕΣ ΣΕΡΒΙΣ & ΥΠΟΣΤΗΡΙΕΗ

1. Επιλέξτε Smart Hub M18 SISH.

SMART HUB ASYPMATH OGNONH

1. Το όνομα αρχείου ενημέρωσης εμφανίζεται στην οθόνη. Επιλέξτε ΟΝΟΜΑ ΑΡΧΕΙΟΥ, για να ξεκινήσετε την ενημέρωση.

PYOMIIEIS MTCam_hub.bin

1. Διαβάστε και επιβεβαιώστε το προειδοποιητικό μήνυμα πατώντας ΟΚ.

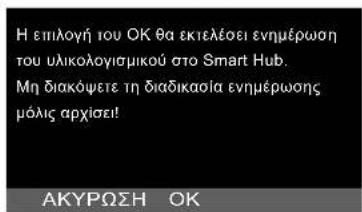

Η επιλογή του ΟΚ θα εκτελέσει ενημέρωση του υλικολογισμικού στο Smart Hub. Μη διακόψετε τη διαδικασία ενημέρωσης μόλις αρχίσει! ΑΚΥΡΩΣΗ ΟΚ

1. Μια μπάρα προόδου εμφανίζει την πορεία της ενημέρωσης.

1. Όταν ολοκληρωθεί η ενημέρωση, εμφανίζεται ένα μήνυμα, το οποίο πρέπει να επιβεβαιώσετε. Επιλέξτε ΟΚ για επανεκκίνηση του συστήματος.

Η ενημέρωση του Smart Hub ήταν επιτυχής. Πραγματοποιείται επανεκκίνησή του.

1. Επιλέξτε ΡΥΘΜΙΣΕΙΣ → ΠΛΗΡΟΦΟΡΙΕΣ, για να ελέγξετε αν η έκδοση του υλικολογισμικού έχει ενημερωθεί.

3.1 Επισκόπηση τυμπάνου επιθεώρησης σωλήνων M18 SIC36

1 2 3 4 5 6 7 8 9 10 Milwaukee

1 Βάση στήριξης για οριζόντια χρήση
2 Ασύρματη οθόνη M18 SIM – Báση tablet και σύνδεση
3 Ασύρματη οθόνη M18 SIM – Ασφάλιση μέσω περιστροφής
4 Ασύρματη οθόνη M18 SIM – Ασφάλιση μέσω ανατροπής
5 Λαβή
6 Τύμπανο περιτύλιξης καλωδίου με προωθητικό καλώδιο
7 Βάση στήριξης για κάθετη χρήση
8 Διάταξη πέδησης τυμπάνου περιτύλιξης καλωδίου
9 Βάση στήριξης για οριζόντια χρήση
10 Κλίνη εργασιών συντήρησης

3.2 Επισκόπηση τυμπάνου επιθεώρησης σωλήνων M18 SIC60

1 2 3 4 5 6 7 8 9 10 11 Milwaukee

1 Βάση στήριξης για οριζόντια χρήση
2 Αφαιρούμενη λαβή (σε τοποθετημένη θέση)
3 Πλήκτρο για το κλείδωμα και το ξεκλείδωμα της αφαιρούμενης λαβής
4 Ασύρματη οθόνη M18 SIM – Βάση / βάση tablet και σύνδεση
5 Ασύρματη οθόνη M18 SIM – Ασφάλιση μέσω περιστροφής
6 Ασύρματη οθόνη M18 SIM – Ασφάλιση μέσω ανατροπής
7 Λαβή
8 Τύμπανο περιτύλιξης καλωδίου με προωθητικό καλώδιο
9 Βάση στήριξης για κάθετη χρήση
10 Τροχοί
11 Διάταξη πέδησης τυμπάνου περιτύλιξης καλωδίου

3.3 Εγκατάσταση διάταξης μεταφοράς

Το ΤΥΜΠΑΝΟ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΝ Μ18 SIC36 διαθέτει μια διάταξη μεταφοράς, με την οποία είναι δυνατή η μεταφορά του τυμπάνου στην πλάτη, σαν σακίδιο πλάτης. Με αυτόν τον τρόπο είναι δυνατή η εύκολη μεταφορά του μικρού τυμπάνου στην περιοχή λειτουργίας, κάτι που είναι βολικό ειδικά όταν ανεβαίνετε ή χρησιμοποιείτε σκάλες.

Αναρτήστε τη διάταξη μεταφοράς και πιέστε με τις γροθιές προς τα κάτω, έως ότου η διάταξη μεταφοράς ασφαλίσει. Τραβήξτε ελαφρώς τη διάταξη μεταφοράς για να βεβαιωθείτε ότι έχει κουμπώσει.

1

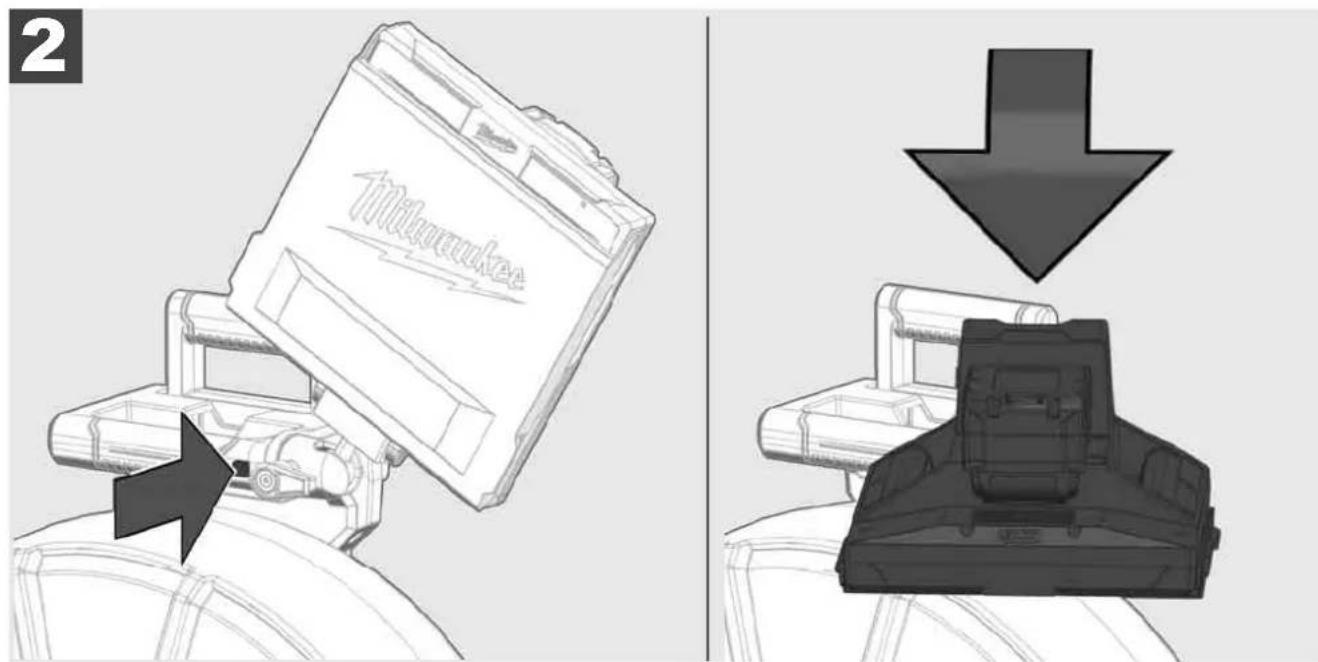

3.6 Ρύθμιση ασύρματης οθόνης M18 SIM

1 Milankee Milankee

3.7 Χρήση του τυμπάνου επιθεώρησης σωλήνων

Ελέγξτε το προωθητικό καλώδιο για φθορές – Ελέγξτε το καλώδιο κατά το τύλιγμα για κοψίματα, τσακίσματα και φθορές. Εάν η επένδυση είναι αρκετά φθαρμένη, ώστε να φαίνεται το κίτρινο ή λευκό πλέγμα Κενλα, θα πρέπει να αντικαταστήσετε το προωθητικό καλώδιο. Σε περίπτωση χρήσης ενός προωθητικού καλωδίου με κατεστραμμένη επένδυση είναι δυνατή η διείσδυση νερού και υγρασίας, γεγονός που υποβαθμίζει την ποιότητα των εγγραφών της κάμερας ή μπορεί να οδηγήσει σε δυσλειτουργία της κάμερας.

Το παρακάτω σχήμα εμφανίζει παραδείγματα εξαιρετικά φθαρμένων επενδύσεων. Αυτού του είδους τα προωθητικά καλώδια θα πρέπτει να αντικαθίστανται όσο το δυνατόν πιο γρήγορα.

Διατηρείτε το προωθητικό καλώδιο και το συγκρότημα ελατηρίου πάντα στεγνό και καθαρό – Καθαρίζετε πάντα το καλώδιο κατά το τύλιγμα με ένα καθαρό και στεγνό πανί. Στο τέλος μιας ημέρας εργασίας απομακρύνετε με προσοχή τις επικαθίσεις ακαθαρσιών από την κεφαλή της κάμερας και από το ελατήριο, χρησιμοποιώντας άφθονο τρεχούμενο νερό. Ανακινείτε έως ότου στεγνώσουν ή στεγνώστε το περιπτό νερό εμφυσώντας πεπιεσμένο αέρα και στη συνέχεια στεγνώστε τα επιμέρους εξαρτήματα. Η κεφαλή της κάμερας, το προωθητικό καλώδιο και τα εξαρτήματα σύνδεσης είναι εκτεθειμένα κατά την καθημερινή χρήση σε δραστικές χημικές ουσίες. Ο προσεκτικός καθαρισμός του συστήματος παρατείνει τη διάρκεια ζωής αυτών των εξαρτημάτων.

Χρησιμοποιείτε με προσοχή το πρωθητικό καλώδιο – Μην τραβάτε το πρωθητικό καλώδιο από το κλειδωμένο τύμπανο. Σε διαφορετική περίπτωση το καλώδιο συμπιέζεται μέσα στο τύμπανο και δέχεται υπερβολική πίεση. Αντίθετα, η συμπίεση του πρωθητικού καλωδίου στο κλειδωμένο τύμπανο μπορεί να προκαλέσει σπάσιμο του καρουλιού ή τσάκισμα του καλωδίου.

Τοποθετήστε το τύμπανο περίπου 1 έως 2 μέτρα μακριά από το σημείο εισόδου σε επίπεδο έδαφος. Με αυτόν τον τρόπο απομένει αρκετός χώρος για τον χειρισμό του καλωδίου, δίχως να σέρνονται στο έδαφος οι βρόχοι του καλωδίου. Εάν είναι απαραίτητο, πατήστε το φρένο τριβής για να επιβραδύνετε την κίνηση του προωθητικού καλωδίου.

Σε περίπτωση χρήσης του τυμπάνου σε οριζόντια θέση, μεγεθύνεται η επιφάνεια μεταξύ των ποδιών. Αυτό προσδίδει στο τύμπανο ευστάθεια σε μη επίπεδη επιφάνεια και περιορίζει το ύψος του, γεγονός που είναι ευεργετικό σε στενούς χώρους.

1

1x

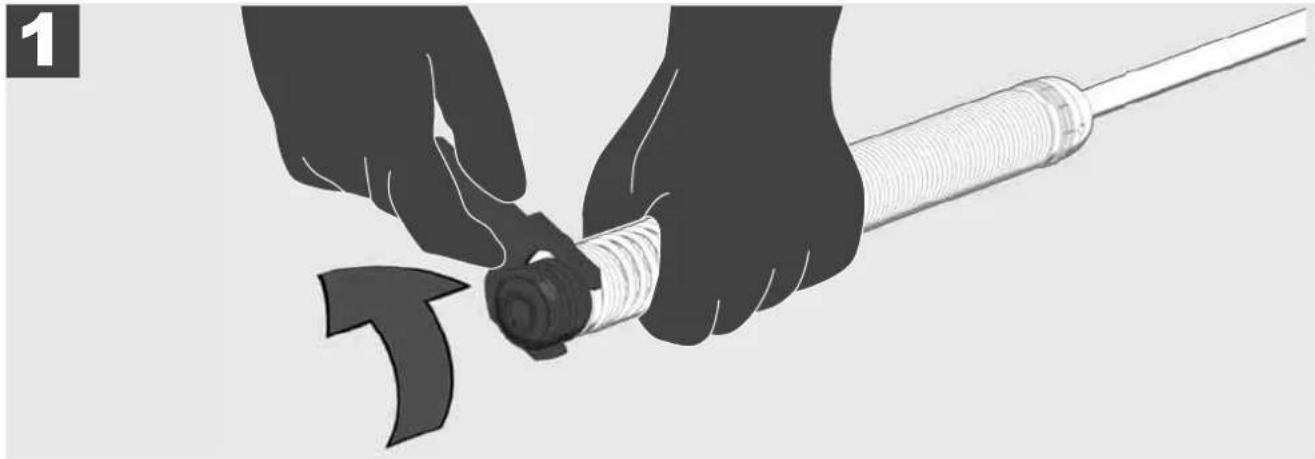

3.8 Διάταξη κεφαλής κάμερας

Μην αγγίζετε τον πράσινο πίνακα τυπωμένου κυκλώματος ή τις χρυσές επαφές του συγκροτήματος ελατηρίου, καθώς επίσης και την κεφαλή της κάμερας με γυμνά χέρια, όσο αυτό είναι δυνατόν. Σε διαφορετική περίπτωση το λίπος των δακτύλων μεταφέρεται σε αυτά τα εξαρτήματα, γεγονός που μπορεί να οδηγήσει στην πρόωρη διάβρωσή τους. Εφόσον είναι δυνατόν χρησιμοποιείτε καθαρά και στεγνά λαστιχένια γάντια.

Στεγνώστε την κεφαλή της κάμερας πριν την αφαιρέσετε και απομακρύνετε τα υπολείμματα ρύπων που μπορούν να πέσουν στην περιοχή σύνδεσης της κάμερας.

Μην σφίγγετε και μην εφαρμόζετε υπερβολική δύναμη!

3.9 Συγκρότημα ελατηρίου

Μην αγγίζετε τον πράσινο πίνακα τυπωμένου κυκλώματος ή τις χρυσές επαφές του συγκροτήματος ελατηρίου, καθώς επίσης και την κεφαλή της κάμερας με γυμνά χέρια, όσο αυτό είναι δυνατόν. Σε διαφορετική περίπτωση το λίπτος των δακτύλων μεταφέρεται σε αυτά τα εξαρτήματα, γεγονός που μπορεί να οδηγήσει στην πρόωρη διάβρωσή τους. Εφόσον είναι δυνατόν χρησιμοποιείτε καθαρά και στεγνά λαστιχένια γάντια.

Στεγνώστε την κεφαλή της κάμερας πριν την αφαιρέσετε και απομακρύνετε τα υπολείμματα ρύπων που μπορούν να πέσουν στην περιοχή σύνδεσης της κάμερας.

Μην σφίγγετε και μην εφαρμόζετε υπερβολική δύναμη!

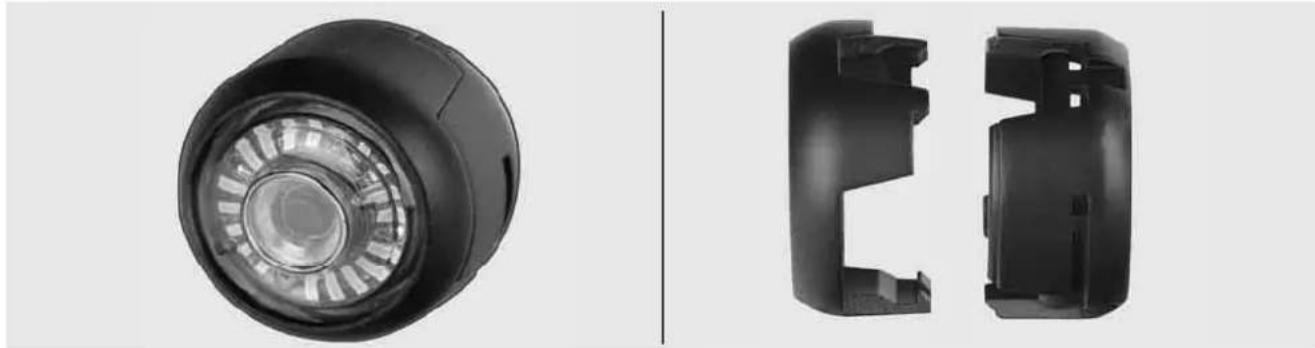

3.10 Κάλυμμα προστασίας κάμερας

Προστατευτικά καλύμματα – Κατάλληλα για κεφαλές κάμερας με διάμετρο 25 mm ή και 34 mm. Αυτά τα προστατευτικά καλύμματα παραδίδονται συνοδευτικά με όλα τα ΤΥΜΠΑΝΑ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΝ.

Οδηγοί – Τοποθετούνται στο συγκρότημα ελατηρίου, έτσι ώστε η κεφαλή της κάμερας να κινείται κατά μήκος του εδάφους και να μην έρχεται σε απευθείας επαφή με τον σωλήνα.

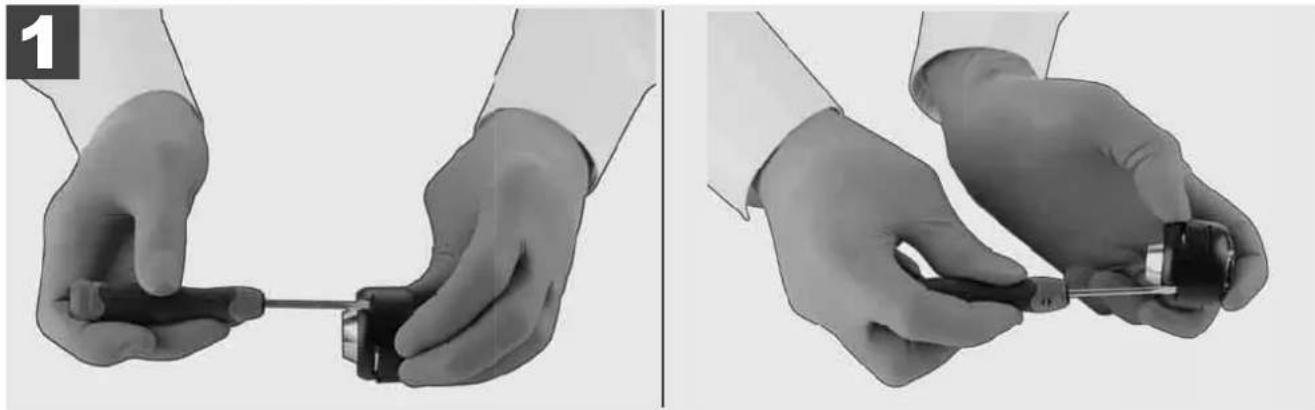

Αφαίρεση προστατευτικού καλύμματος

Εγκατάσταση προστατευτικού καλύμματος

Για τις κεφαλές κάμερας με πλάτος 25 mm ή και 34 mm υπάρχουν διαθέσιμοι δύο οδηγοί: Ένας μικρός οδηγός 75 mm και ένας μεσαίος οδηγός 100 mm.

Οδηγός κάμερας 25 mm

Οδηγός κάμερας 34 mm

3.12 Σέρβις και Υποστήριξη

Εάν το ΣΥΣΤΗΜΑ ΕΠΙΘΕΩΡΗΣΗΣ ΣΩΛΗΝΩΣΕΩΝ χρήζει επισκευής, μεταβείτε στην ενότητα ΣΕΡΒΙΣ ΚΑΙ ΥΠΟΣΤΗΡΙΞΗ, στη σελίδα Σέρβις για εργαλεία της Milwaukee με όλους τους σημαντικούς αριθμούς τηλεφώνου.

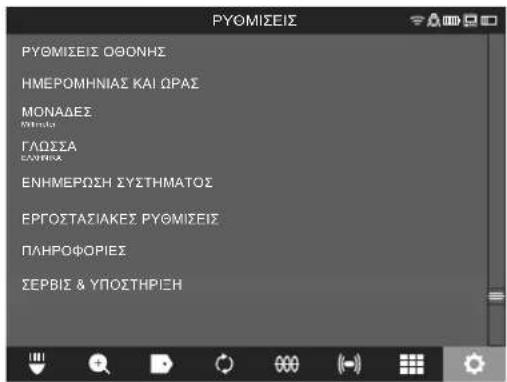

Επιλέξτε ΡΥΘΜΙΣΕΙΣ → ΣΕΡΒΙΣ ΚΑΙ ΥΠΟΣΤΗΡΙΞΗ

PYOMIZEI PYOMIZEI ΟΟΟΝΗΣ ΗΜΕΡΟΜΗΝΙΑΣ ΚΑΙ ΩΡΑΣ ΜΟΝΑΔΕΣ ΓΛΩΣΣΑ ΕΝΗΜΕΡΩΣΗ ΣΥΣΤΗΜΑΤΟΣ ΕΡΓΟΣΤΑΣΙΑΚΕΣ PYOMIZEIΣ ΠΛΗΡΟΦΟΡΙΕΣ ΣΕΡΒΙΣ & ΥΠΟΣΤΗΡΙΞΗ

Milwaukee® Nothing but HEAVY DUTY® click M18 SIC36 M18 SIC60 M18 SISH click M18 SIM

click

İÇINDEKILER
