NAUDOJIMO INSTRUKCIJA M18 SIC30 MILWAUKEE

1.1 Ypatingos vamzdžių patikros sistemų saugos instrukcijos....2
1.2 Kiti saugos ir darbo nurodymai 2
1.3 Techniniai duomenys .... 3
1.4 Naudojimas pagal paskirtį....3
1.5 Radijo dažnio reikalavimai, susiję su Europoje naudojama įranga 3
1.6 EB Atitikties deklaracija....3
1.7 ONE-KEY™ 4
1.8 AKUMULIATORIAI 4
1.9 Ličio jonų akumuliatorių pervežimas 4
1.10 Techninė priežiūra....4
1.11 Simboliai....5

2 „Smart Hub“ M18 SISH 6

2.1 „Smart Hub“ M18 SISH apžvalga....6
2.2 Akumuliatoriaus įstatymas ir išėmimas....7
2.3 Patikrinti akumuliatoriaus jkrovos būklę....8
2.4 „Smart Hub“ M18 SISH jdėjimas 9
2.5 „Smart Hub“ M18 SISH išėmimas 10
2.6 lj. / išj. jungiklis 11
2.7 Monitoriaus prijungimas 12
2.8 USB prievadai 13
2.9 |žeminimo strypas 14
2.10 Ilgio skaitiklio nustatymas iš naujo 15
2.11 Kameros bandymo jungtis 16
2.12 Vidinio disko ir atmintuko formatavimas.... 17
2.13 Gamyklinės nuostatos.... 18
2.14 Sistemos naujinimas 19

3 VAMZDŽIŲ PATIKROS RITĖ 21

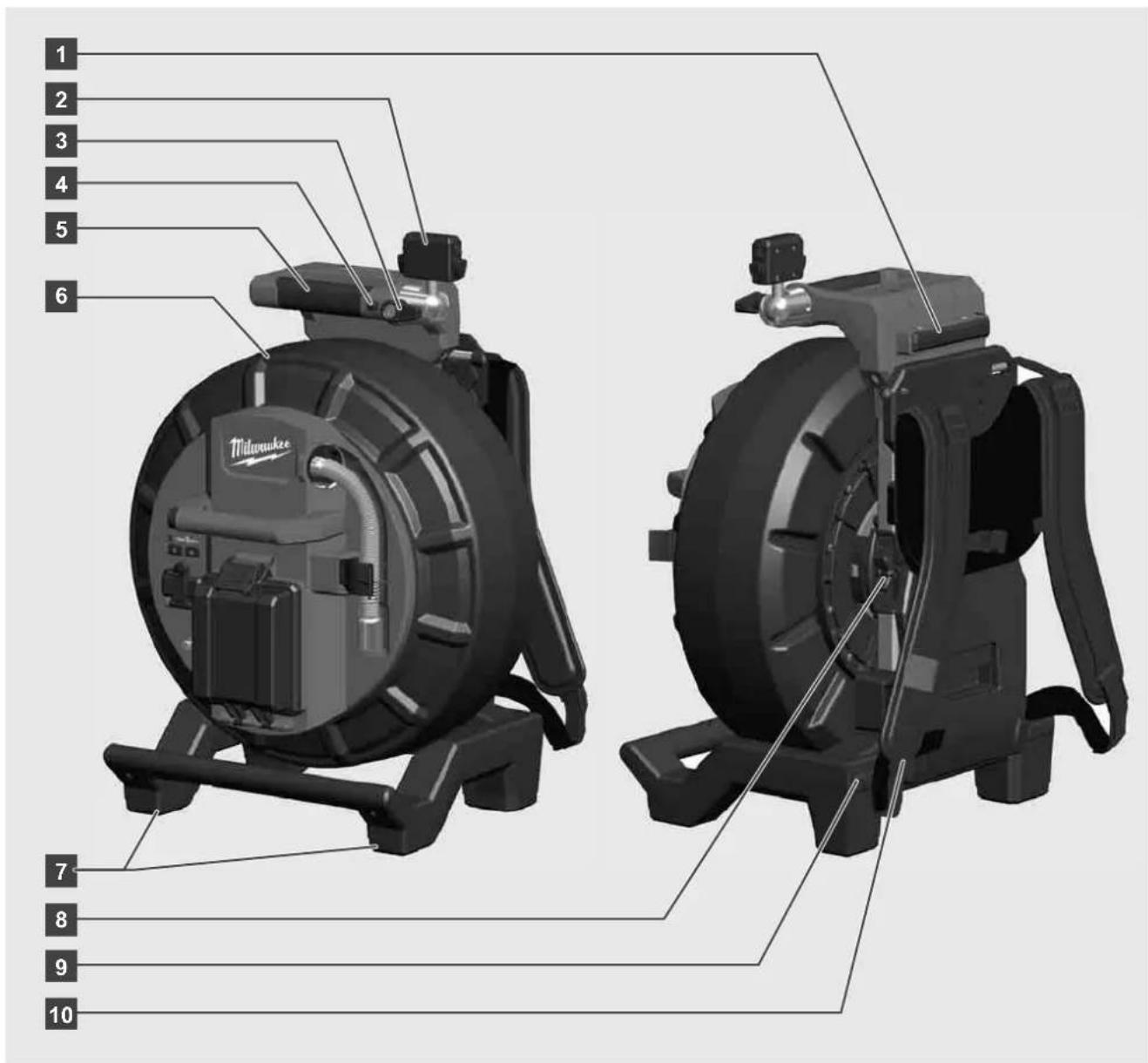

3.1 Vamzdžių patikros rītės M18 SIC36 apžvalga....21
3.2 Vamzdžių patikros rītės M18 SIC60 apžvalga....22
3.3 Nešiojimo įtaiso įrengimas 23
3.4 Nešiojimo įtaiso išėmimas 24
3.5 Belaidžio monitoriaus M18 SIM jrengimas 25
3.6 Belaidžio monitoriaus M18 SIM nustatymas 26
3.7 Vamzdžių patikros rītės naudojimas 27
3.8 Kameros galvutės konstrukcinė grupė 28
3.9 Spyruoklių grupė 29
3.10 Kameros apsauginis dangtelis 30
3.11 Kameros kreiptuvai 31
3.12 Aptarnavimas ir pagalba 32

1.1 Ypatingos vamzdžių patikros sistemu saugos instrukcijos

Dirbdami vamzdžiuose atkreipkite dėmesį, kad jie nebūtų veikiami įtampos ir įelektrinti. Vamzdžiuose negali būti skysčio. Kamera ir prietaisas negali liestis su skysčiais.

Venkite kameros ir kabelio sąlyčio su alyva, dujomis arba kitomis koroziją sukeliančiomis medžiagomis.

Siekiant sumažinti sprogimo, elektros smūgio ir turto sugadinimo riziką, prieš atlikdami bet kokius darbus patikrinkite darbo vietą. Kabelis neturi liestis su elektros komponentais, cheminėmis medžiagomis ar judančiomis dalimis.

Siekdami sumažinti žalos prietaisui riziką, nenaudokite didelės jėgos ir nelankstykite kabelio. Nenaudokite patikros kameros ar kabelio tose srityse, kuriose jie gali liestis su ėsdinančiomis ar tepaluotomis medžiagomis.

Nenaudokite kabelio kamščiams ar kliūtims šalinti. Jis néra skirtas vamzdžiams valyti!

Jei valomame nuotekų vamzdyje galėtų būti chemikalų, bakterijų ar kitų toksinių medžiagų ar infekcijų sukėlėjų, mūvėkite gamintojo rekomenduojamas apsaugines pirštines, latekso ar gumines pirštines bei užsidėkite apsauginius akinius, veido apsaugą, vilkėkite apsauginius drabužius ir naudokite respiratorių. Vamzdynuose gali būti chemikalų, bakterijų arba kitokių medžiagų, kurios gali būti toksiškos ar sukelti infekcijas ir nudegimus arba kitaip sunkiai sužaloti.

Laikykitės higienos reikalavimų. Naudodami prietaisą nevalgykite ir nerūkykite. Pasinaudoję vamzdžių patikros sistema visada būtinai šiltu vandeniu ir muilu nusiplaukite rankas ir kitas kūno dalis, kurios lietėsi su vamzdžių turiniu. Taip išvengsite sveikatos sutrikdymo dėl sąlyčio su toksinėmis arba infekcijas sukeliančiomis medžiagomis.

Prieš naudodami patikrinkite kabelj, ar jis néra nusidėvėjęs ar pažeistas. Prieš naudodami pakeiskite susidėvėjusj ar pažeistą kabelj.

ATSARGIAI! Gabenant vamzdžių patikros sistemą ant pečių nešimo įrenginiu, rekomenduojame būti atsargiems. Galite prarasti pusiausvyrą.

Prietaisą visuomet naudokite apgalvotai ir atsargiai. Nejmanoma numatyti visų pavojingų situacijų. Prietaiso nenaudokite, jei nesuprantate jo instrukcijos arba jaučiate, kad jums tai per sunku. Norėdami gauti daugiau informacijos arba dalyvauti mokymuose, kreipkitės į „Milwaukee“ arba kvalifikuotą specialistą.

Nepašalinkite etikečių ir duomenų plokštelių. Šiose plokštelėse pateikiama svarbi informacija. Jei jos tapo nejskaitomos ar jų nebėra, kreipkitės į MILWAUKEE klientų aptarnavimo skyrių ir nemokamai gausite naujas.

Kai kurios šlifavimo, pjovimo ir grężimo staklių ar atliekant kitus statybos darbus sukeltos dulkės gali turėti cheminių medžiagų, sukeliančių vėžinius susirgimus, lemiančių apsigimimus arba turinčius neigiamos įtakos reprodukcinei sveikatai. Tokio tipo cheminių medžiagų pavyzdžiai:

• švinas, esantis dažuose, pagamintuose švino pagrindu,
• kristalinis silicio dioksidas plytose, cemento ar kituose mūro gaminiuose bei
• arsenas arba chromas chemiškai apdorotoje medienoje.

Poveikio rizika priklauso nuo to, kaip dažnai atliekate tokio tipo darbus. Kad poveikio rizika būtų maksimaliai sumažinta, visuomet dirbkite gerai vėdinamose zonose. Naudokite oficialiai patvirtintas apsaugines priemones, pavyzdžiui, apsaugines kaukes nuo dulkių su mikrodalelių filtru.

1.2 Kiti saugos ir darbo nurodymai

Nekeiskite akumuliatoriaus, jei įrankio paviršius šlapias.

Išeikvotų akumuliatorių nedeginkite ir nemeskite į buitines atliekas. „Milwaukee“ pardavėjai siūlo aplinką tausojantį senųakumuliatoriųtvarkymą.

Akumuliatorių nelaikykite kartu su metaliniais daiktais (trumpojo jungimo pavojus).

M18 sistemosakumuliatorius kraukite tik C18 sistemos jkrovikliais. Nenaudokite kitų sistemų akumuliatorių.

Veikiant ekstremaliai apkrovai arba ekstremaliai temperatūrai iš pažeistų akumuliatorių gali ištekėti akumuliatoriaus skystis. Išsitepę akumuliatoriaus skysčiu, tuoj pat nusiplaukite vandeniu su muilu. Patekus į akis, tuoj pat ne trumpiau kaip 10 minučių gausiai skalaukite vandeniu ir nedelsdami kreipkitės į gydytoją.

Įspėjimas! Siekdami išvengti trumpojo jungimo sukeliamo gaisro pavojaus, sužalojimų arba produkto pažeidimų, nekiškite prietaiso, akumuliatoriaus arba įkroviklio į skysčius ir pasirūpinkite, kad į juos nepatektų jokių skysčių. Koroziją sukeliantys arba laidūs skysčiai, pvz., sūrus vanduo, tam tikri chemikalai ir balikliai arba produktai, kurių sudėtyje yra baliklių, gali sukelti trumpajį jungimą.

Šio prietaiso naudoti arba valyti negali asmenys, turintys fizinę, jutiminę arba dvasinę negalią arba neturintys patirties ir žinių, nebent atsakingas asmuo juos išmokytų saugiai elgtis su prietaisu. Aukščiau išvardytus asmenis

būtina prižiūrėti, kai jie naudojasi prietaisu. Prietaisu negali naudotis vaikai. Prietaisu nesinaudojant jį būtina laikyti saugioje ir vaikams nepasiekiamoje vietoje.

1.3 Techniniai duomenys

M18 SIC36 M18 SIC60 M18 SISH

Kameros laido ilgis....36 m....60 m

Kameros galvutė ......ø 25 mm ......ø 34 mm

Akumuliatoriaus įtampa.... 18 V

Prietaiso svoris, įvertintas pagal EPTA 2014-01 tyrimų metodika (4.0 Ah / 12 Ah)....12,4 kg .....20,46 kg .....5,37 kg

„Bluetooth“ radijo dažnių juosta (radijo dažnių juostos) ...... 2402-2480 MHz

Aukšto dažnio galia.... 1,8 dBm

„Bluetooth“ versija 4.0 BT signalo režimas

Rekomenduojama aplinkos temperatūra dirbant -18-+50 °C

Rekomenduojami akumuliatorių tipai .... M18B...; M18HB...

Rekomenduojami jkrovikliai.... M12-18C, M12-18AC, M12-18FC, M1418C6

1.4 Naudojimas pagal paskirti

Vamzdžių patikros sistema naudojama vamzdynams apžiūrėti ir patikrinti. Sistemą sudaro trys moduliai:

- Vamzdžių patikros rite M18 SIC36 arba M18 SIC60

Ji naudojama užvynioti ir nuvynioti bei valdyti stūmimo kabelį. Ritės yra dviejų dydžių: M18SIC36 skirta nuo 50 mm iki 150 mm skersmens vamzdžiams, o didesnis modelis M18SIC60 – vamzdžiams, kurių skersmuo nuo 75 mm iki 250 mm.

Abiejose ritėse yra stūmimo kabelis su konstrukcine spyruoklių grupe, kurioje įrengta savarankiškai nusistatanti kameros galvutė. Belaidį monitorių M18 SIM ir „Smart Hub“ M18 SISH galima naudoti abiem ritėms.

Abi rites galima naudoti ir horizontalioje, ir vertikalioje padėtyje. Galinėje M18 SIC36 pusėje galima pritvirtinti nešiojimo įtaisą, kuris leis prietaisą nešioti ant pečių.

- „Smart Hub“ M18 SISH

„Smart Hub“ M18 SISH naudojamas vamzdžių patikros sistemai valdyti.

Belaidis monitorius M18 SIM arba planšetė, kuriuose įdiegta „Milwaukee®“ vamzdžių patikros taikomoji programa, prisijungia prie „Smart Hub“ M18 SISH, kad būtų galima gauti vaizdo įrašus ir nuotraukas. Vaizdo įrašai ir nuotraukos saugomi „Smart Hub“ M18 SISH vidiniame diske.

- Belaidis monitorius M18 SIM (komplekte jo néra, galima jsigyti atskirai)

Belaidžiame monitoriuje M18 SIM peržiūrimi kameros galvutės įrašyti vaizdo įrašai ir nuotraukos bei atkurti vaizdo įrašai ir nuotraukų failai. Vidinis mikrofonas suteikia galimybę filmuojant įrašyti komentarus. Naudojant funkcija „Etiketės“ galima pridėti komentaro tekstą. Komentarų tekstai rodomi įrašytame vaizdo įraše, nuotraukose kartu rodoma data, laikas ir nuvyniotas laido ilgis.

Ši prietaisą leidžiama naudoti tik pagal nurodytą paskirtį.

1.5 Radijo dažnio reikalavimai, susiję su Europoje naudojama įranga

Pastaba: šis prietaisas buvo išbandytas ir atitinka 3 kategorijos imtuvo ribines vertes pagal EN 300 440 V2.1.1.

Šios ribinės vertės nustatytos tam, kad būtų užtikrinta tinkama apsauga nuo žalingų radijo ryšio trukdžių gyvenamuosiuose pastatuose.

Šis prietaisas reaguoja i kitus prietaisus, kurie siunčia radijo bangas 2402–2480 MHz dažnio diapazone.

Naudojant nuotolinį valdiklj toks dažnis gali trikdyti veikimą. Negalima atmesti tikimybės, kad tam tikromis aplinkybėmis pasireikš trukdžių. Norėdami patikrinti, ar šis prietaisas radijo ryšio signalais netrukdys veikti kitiems prietaisams, trumpam išjunkite kitus prietaisus, kad patikrintumėte, ar trukdžiai dingsta. Pašalinti trukdžius gali padėti šios priemonės:

- išjunkite trukdžio šaltinj,

- padidinkite atstumą iki trukdžio šaltinio.

- Kreipkitės patarimo į specializuotų prekių pardavėją arba profesionalų radijo ryšių techniką.

1.6 EB Atitikties deklaracija

Šiuo dokumentu bendrovė „Techtronic Industries GmbH“ patvirtina, kad radijo įrenginių tipas M18SISH atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: http://services.milwaukeetool.eu

1.7 ONE-KEY™

Kad sužinotumėte daugiau apie šio prietaiso ONE-KEY funkcijas, perskaitykite pridėtą greitosios paleisties instrukciją arba aplankykite mus internete adresu www.milwaukeetool.com/one-key. I savo išmanųjį telefoną ONE-KEY taikomają programą galite atsisiųsti iš „App Store“ arba „Google Play“.

Jei įvyksta elektrostatinė iškrova, nutraukiamas „Bluetooth“ ryšys. Tokiu atveju šį ryšį iš naujo prijunkite rankiniu būdu.

Prietaisas atitinka minimalius reikalavimus pagal EN 55014-2:2015 / EN 301489-1 V2.2.3 / EN 301489-17 V3.1.1.

„ONE-KEY™“ rodmuo

Šviečia mėlyna spalva: radijo ryšys yra aktyvus ir gali būti nustatomas naudojantis „ONE-KEY™“ taikomaja programa.

Mirksi mėlyna spalva: prietaisas palaiko ryšį su „ONE-KEY™“ taikomaja programa.

Mirksi raudona spalva: saugumo sumetimais prietaisas užblokuotas, operatorius jį gali atblokuoti naudodamasis „ONE-KEY™“ taikomaja programa.

1.8 AKUMULIATORIAI

Ilgesnj laiką nenaudotus akumuliatorius prieš naudojimą jkraukite.

Aukštesnė nei 50 °C temperatūra mažina akumuliatoriaus galią. Venkite ilgesnio saulės ar šilumos šaltinio poveikio.

Įkroviklio ir akumuliatoriaus jungiamieji kontaktai visada turi būti švarūs.

Kad akumuliatorius kuo ilgiau veiktų, pasinaudoję prietaisu iki galo įkraukite akumuliatorių.

Siekiant užtikrinti kuo ilgesnj akumuliatoriaus naudojimo laiką, jkrovus reikėtu iškart išimti iš jkroviklio.

Akumuliatorių laikant ilgiau nei 30 dienų:

akumuliatorių laikyti sausoje aplinkoje, žemesnėje nei 27 °C temperatūroje.

Akmuliatoriaus jkrovimo lygis turi būti 30–50 %.

Akumuliatorius pakartotinai turi būti įkraunama kas 6 mėnesius.

1.9 Ličio jonų akumuliatorių pervežimas

Ličio jonų akumuliatoriams taikomos įstatyminės nuostatos dėl pavojingų krovinių pervežimo.

Šiuos akumuliatorius pervežti būtina laikantis vietinių, nacionalinių ir tarptautinių direktyvų ir nuostatų.

- Naudotojai šiuos akumuliatorius gali transportuoti keliais nesilaikydami jokių kitų sąlygų.

- Už komercinį ličio jonų akumuliatorių pervežimą atsako transporto įmonė pagal pavojingų krovinių pervežimo nuostatas. Pasiruošimo išsiųsti ir pervežimo darbus gali atlikti tik atitinkamai išmokyti asmenys. Visą procesą privalo prižiūrėti specialistai.

Pervežant akumuliatorius būtina laikytis šių punktu:

- siekiant išvengti trumpuju jungimų, įsitikinkite, kad kontaktai yra apsaugoti ir izoliuoti.

- Atkreipkite dėmesį, kad akumuliatorius pakuotės viduje neslidinėtų.

- Draudžiama pervežti pažeistus akumuliatorius, iš kurių teka skystis.

Išsamesnių nurodymų kreipkitės į savo transporto įmonę.

1.10 Techninė priežiūra

Naudokite tik „Milwaukee“ priedus ir atsargines dalis. Konstrukcines dalis, kurių keitimas neaprašytas, leidžiama keisti tik „Milwaukee“ klientų aptarnavimo skyriui (žr. garantijos lankstinuką / klientų aptarnavimo skyrių adresus).

Jei reikia, nurodžius prietaiso modelj ir šešiaženklj numerj, esantj specifikacijų lentelėje, iš klientų aptarnavimo skyriaus arba tiesiogiai iš „Techtronic Industries GmbH“, Max-Eyth-Str. 10, 71364 Winnenden, Vokietija, galite užsakyti erdvinį prietaiso brėžinį.

1.11 Simboliai

DĖMESIO! JSPĖJIMAS! PAVOJUS!

Prieš atlikdami bet kokius darbus su prietaisu, išimkite akumuliatorių.

Prieš pradėdami dirbti su prietaisu, atidžiai perskaitykite jo naudojimo instrukciją.

Mūvėkite apsaugines pirštines!

Dirbdami su prietaisu visada nešiokite apsauginius akinius.

Elektros prietaisų, baterijų / akumuliatorių šalinti kartu su buitinėmis atliekomis negalima.

Elektros prietaisus ir akumuliatorius reikia surinkti atskirai ir atiduoti perdirbimo jmonei, kad būtų pašalinti aplinkai saugiu būdu.

Vietos valdžios institucijose arba specializuotose prekybos vietose pasidomėkite apie perdirbimo ir surinkimo centrus.

Itampa

Nuolatiné srové

Europos atitikties ženklas

Jungtinės Karalystės atitikties ženklas

Ukrainos atitikties ženklas

Eurazijos atitikties ženklas

2.1 „Smart Hub“ M18 SISH apžvalga

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Milwaukee

1 Spyruoklės apsaugos spaustuko reikia tam, kad gabenant apsaugotų spyruoklę ir kamera.
2 Spyruoklės jduba laiko spyruoklę ir kamera transportuojant ir laikant vietoje.
3 Laido kreiptuvas, per kurj prieš užfiksuojant „Smart Hub“ jvedama spyruoklé ir stumiamasis kabelis.
4 Rankena
5 Atblokavimo mygtuką paspauskite tuomet, kai norite „Smart Hub“ atjungti nuo vamzdžių patikros sistemos ritės.
6 Pagrindinj jungiklj trumpai paspauskite vieną kartą, kad jjungtumėte prietaisą, arba laikykite nuspaustą, kad prietaisą išjungtumėte.
7 Mygtukas „Laido ilgio nustatymas iš naujo“ vėl nustato nulinį nuvynioto kabelio ilgį.
8 ONE-KEY šviesos diodo indikatorius
9 USB-A prievadas naudojamas tiesiogiai jrašyti vaizdo jrašus ir nuotraukas bei mikroprograminei jrangai naujinti.
10 USB-C prievadas – tai pasirenkamoji maitinimo ir duomenų perdavimo jungtis belaidžiam monitoriui M18 SIM prie „Smart Hub“ prijungti.
11 Vandeniui atsparus USB jungties dangtelis, apsaugantis USB jungtis nuo dulkių ir drėgmės.
12 Jžeminimo strypas „Smart Hub“ jžeminti sekant stumiamajj kabelj.
13 Vandeniiui atsparus akumuliatoriaus dangtelis, apsaugantis akumuliatorių nuo dulkių ir drėgmės.
14 Akumuliatoriaus skyrius M18 ^TM akumuliatoriui
15 „Smart Hub“ ir vamzdžių patikros rītės sujungimo jungtis.
16 Kameros bandymo prievadas klaidoms šalinti, kai kyla problemų dėl kameros galvutės

2.2 Akumuliatoriaus įstatymas ir išėmimas

2.3 Patikrinti akumuliatoriaus jkrovos būklę

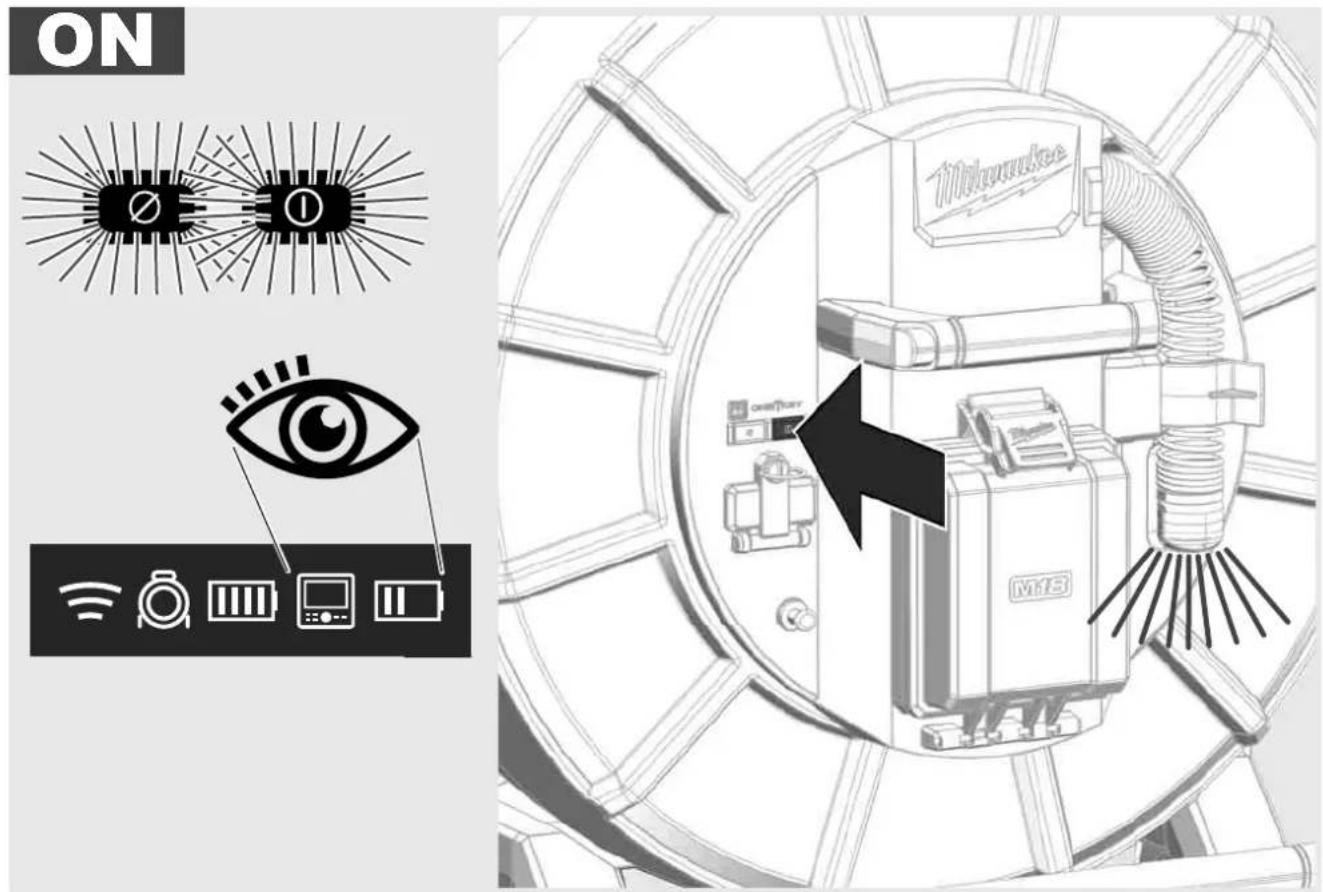

2.6 Ij. / išj. jungiklis

Kad pakeistumėte VAMZDŽIŲ PATIKROS SISTEMOS nustatymus, galėtumėte valdyti jos funkcijas ir peržiūrėti kamera nufotografuotas nuotraukas bei nufilmuotus vaizdo įrašus, reikia išorinio indikacinio prietaiso.

Išorinio indikacinio prietaiso VAMZDŽIŲ PATIKROS SISTEMOS komplekte nėra, jį reikia įsigyti atskirai.

Galite pasirinkti:

- „MILWAUKEE“ BELAIDIS MONITORIUS M18 SIM;

- planšetė arba išmanusis telefonas, kuriame įdiegta „MILWAUKEE“ VAMZDŽIŲ PATIKROS TAIKOMOJI PROGRAMA.

BELAIDI MONITORIŲ prie VAMZDŽIŲ PATIKROS SISTEMOS galite prijungti naudodamiesi WLAN arba USB-C jungtimi ir ji bus iš karto paruošta naudoti. Jei naudosite planšetę arba išmanuji telefoną, pirmiausia atitinkamame prietaise turite jdiegti VAMZDŽIŲ PATIKROS TAIKOMAJĄ PROGRAMĄ.

„MILWAUKEE“ BELAIDŽIO MONITORIAUS M18 SIM NAUDOJIMAS PIRMA KARTA:

1. jjunkite „SMART HUB“ ir BELAIDI MONITORIŲ.

2. BELAIDIS MONITORIUS prie „SMART HUB“ automatiškai prijungiamas per 25 sekundes.

*Kad prijungtumėte laidą, monitorių prie „Smart Hub“ junkite naudodami USB-C laidą.

PIRMASIS NAUDOJIMAS SU IŠMANIUOJU TELEFONU ARBA PLANŠETE:

1. Parsisiųskite ir įdiekite „MILWAUKEE“ VAMZDŽIŲ PATIKROS TAIKOMAŲA PROGRAMA.

2. Ijunkite „SMART HUB“ ir indikacinį prietaisą.

3. Pasirinkite parinkti „Nuostatos“ > WLAN.

4. Pasirinkite parinktj MTCAM_[LAST 9 DIGITS OF HUB SERIAL #].

5. Iveskite slaptažodj: 29702000

6. Paleiskite „MILWAUKEE“ VAMZDŽIŲ PATIKROS TAIKOMAŲA PROGRAMA.

2.8 USB prievadai

1 M13 USB-A USB-C

USB-A

• Prievadas, skirtas naudoti įprastai. Suteikia galimybę tiesiogiai įrašyti vaizdo įrašų arba nuotraukų failus arba leidžia juos perkelti iš „Smart Hub“ vidinio disko.
• Suteikia galimybę atnaujinti „Smart Hub“ mikroprograminės įrangos versiją.

USB-C

- Leidžia sujungti belaidį monitorių M18 SIM ir „Smart Hub“ nenaudojant WLAN ryšio. Kai akumuliatorius nejkrautas, įtampa „Smart Hub“ tiekiama per belaidį monitorių M18 SIM arba atvirkščiai.

3 M75 M75

2.9 |žeminimo strypas

Jžeminimo strypą visuomet privalote naudoti, kai sekate stumiamajį kabelį, naudodami funkciją KABELIO SEKIMAS. Reikia jžeminti „Smart Hub“, kad būtų izoliuota srovės kilpa ir kad būtų siunčiamas tinkamas vietos nustatymo signalas. „Smart Hub“ jžeminkite komplekte esančiu jžeminimo laidu su jžeminimo strypu.

2.10 Ilgio skaitiklio nustatymas iš naujo

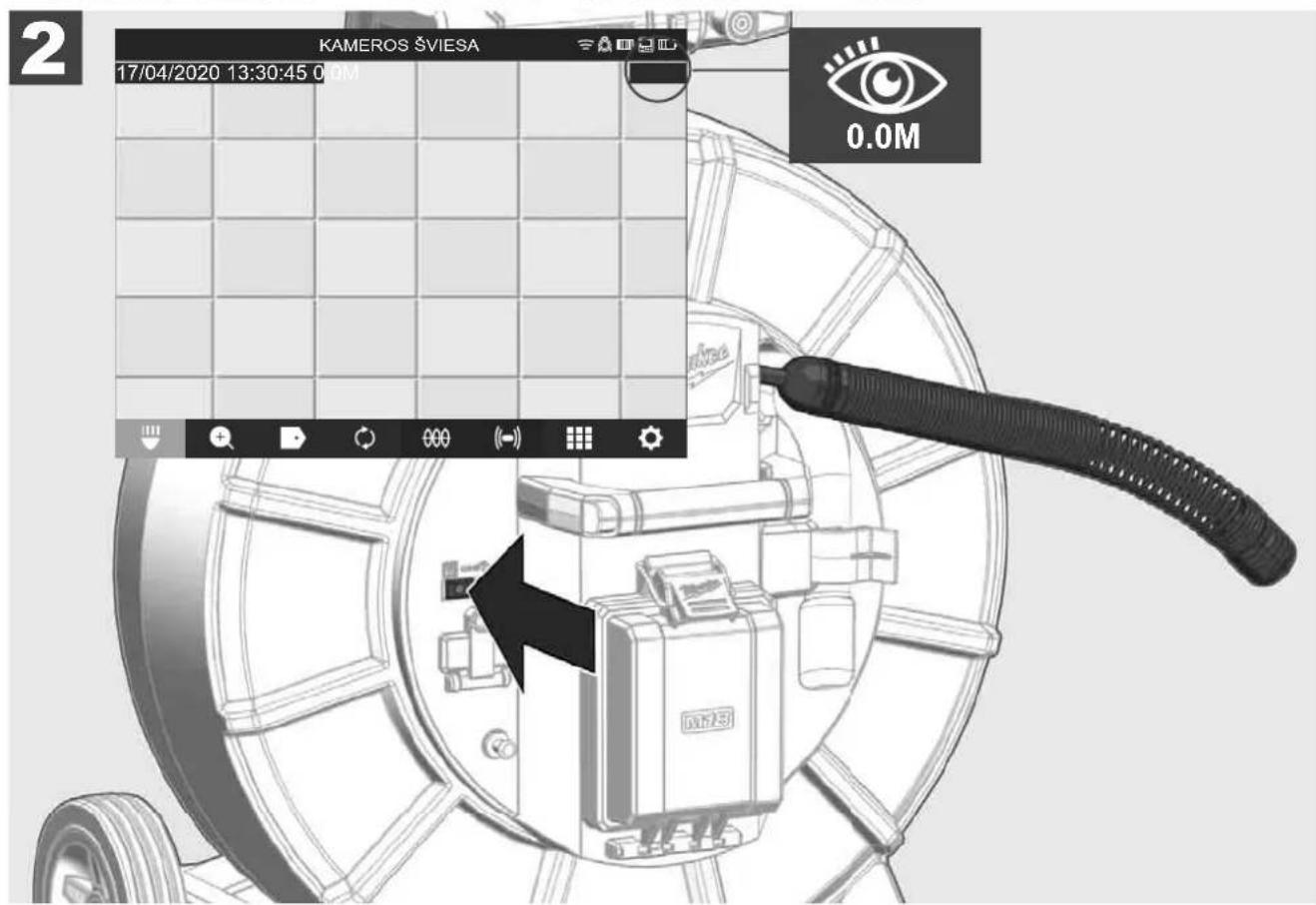

Nuvyniojant nuo VAMZDŽIŲ PATIKROS RITĖS belaidžiame monitoriuje M18 SIM būsenos eilutėje rodomas nuvynioto kabelio ilgis.

Norėdami nustatyti rodmenį iš naujo, paspauskite mygtuką

KAMEROS ŠVIESA 17/04/2020 13:30:45 0.5M 0.5M

KAMEROS ŠVIESA 17/04/2020 13:30:45 0.0M 0.0M

2.11 Kameros bandymo jungtis

Jei kiltų problemų dėl kameros galvutės, kamera ga halima patikrinti naudojant bandymo jungtį.

2.12 Vidinio disko ir atmintuko formatavimas

Naudodami šią funkciją galite formatuoti 500 GB talpos „Smart Hub“ vidinį diską arba atmintuką. Atmintukai turi būti suformatuoti FAT32 formatu.

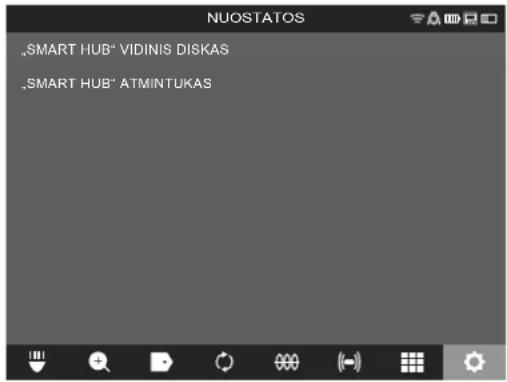

1. Pasirinkite NUOSTATOS → FORMATUOTI SAUGYKLA
2. Pasirinkite saugyklą.

1. Patvirtinkite pranešimą ekrane.

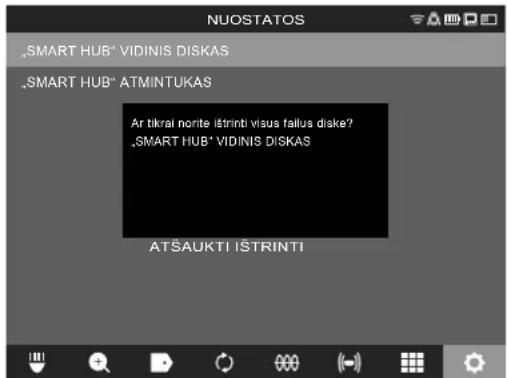

"SMART HUB" VIDINIS DISKAS" "SMART HUB" ATMINTUKAS Ar tikrai norite ištrinti viaus fallus diake? "SMART HUB" VIDINIS DISKAS ATŠAUKTI IŠTRINTI

Pasirinktas diskas formatuojamas ir sistemoje perjungiamas meniu NUOSTATOS

2.13 Gamyklinės nuostatos

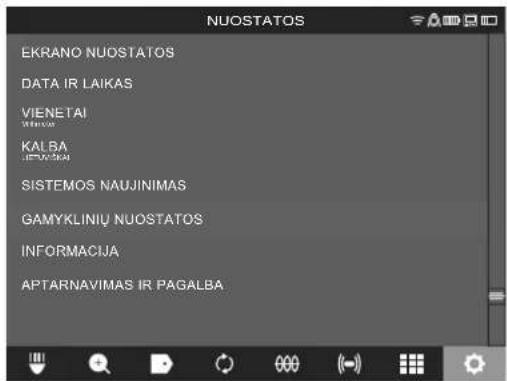

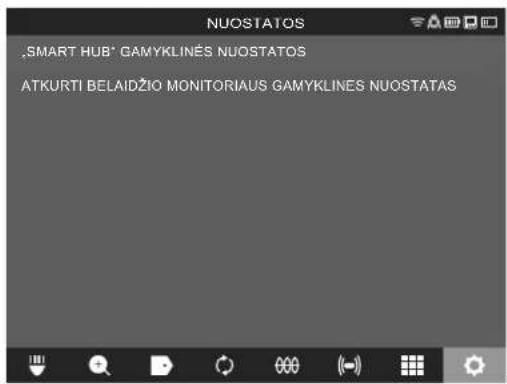

Pasirinkus funkcija „Gamyklinės nuostatos“, iš naujo nustatomos „Smart Hub“ M18 SISH gamyklinės nuostatos. Iš naujo nustatomos šios „Smart Hub“ M18 SISH nuostatos:

• Ištrinamos ETIKETĖS.
• VAIZDO ir NUOTRAUKU nuostatose iš naujo nustatoma 1080 P.
• Ištrinamas ĮMONĖS PAVADINIMAS.
• Iš naujo nustatoma gamyklinė ZONDO DAŽNIO nuostata.
• Iš naujo nustatoma gamyklinė KABELIO SEKIMO nuostata.

- Iš naujo nustatomos šių EKRANO NUOSTATŲ gamyklinės nuostatos: atspalvis, skaistis, kontrastas, sotis.

- MATAVIMO VIENETAI

1. Pasirinkite NUOSTATOS GAMYKLINÉS NUOSTATOS

NUOSTATOS EKRANO NUOSTATOS DATA IR LAIKAS VIENETAI KALBA SISTEMOS NAUJINIMAS GAMYKLINIŲ NUOSTATOS INFORMACIJA APTARNAVIMAS IR PAGALBA

2. Pasirinkite GAMYKLINES NUOSTATOS „Smart Hub“ M18 SISH.

.SMART HUB* GAMYKLINES NUOSTATOS ATKURTI BELAIDŽIO MONITORIAUS GAMYKLINES NUOSTATAS

3. Perskaitykite ir patvirtinkite nustatymo iš naujo pranešimą paspausdami GERAL.

Ar norite atkurti „Smart Hub“ gamyklines nuostatas? ATŠAUKTI OK

Gamyklinės nuostatos nustatytos iš naujo ir sistemoje perjungiamas pomeniu GAMYKLINES NUOSTATOS.

2.14 Sistemos naujinimas

Prieš naujindami sistemą, atidarykite meniu NUOSTATOS→INFORMACIJA ir užsirašykite esamą mikroprograminės įrangos versiją.

Atnaujinti mikroprograminės įrangos versiją galite naudodami belaidį monitorių M18 SIM arba planšetėje įdiegta „Milwaukee®“ vamzdžių patikros taikomają programą.

1. Jjunkite „Smart Hub“ M18 SISH ir belaidį monitorių M18SIM arba planšetę, kurioje įdiegta „Milwaukee®“ vamzdžių patikros taikomoji programa.
2. Isitikinkite, kad belaidis monitorius M18 SIM arba planšetė prijungta prie „Smart Hub“ M18 SISH naudojant WLAN ryšj. Jei WLAN ryšio nėra, pirmiausiai jį nustatykite.

3. Prijunkite atmintuką su mikroprograminės įrangos versija prie „Smart Hub“ M18 SISH USB-A prievado.

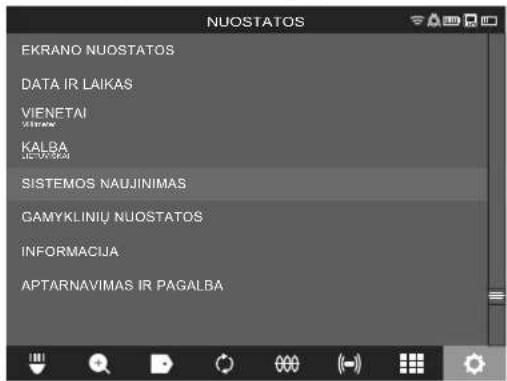

4. Pasirinkite NUOSTATOS SISTEMOS NAUJINIMAS

NUOSTATOS EKRANO NUOSTATOS DATA IR LAIKAS VIENETAI KALBA SISTEMOS NAUJINIMAS GAMYKLINIŲ NUOSTATOS INFORMACIJA APTARNAVIMAS IR PAGALBA

1. Pasirinkite „Smart Hub“ M18 SISH.

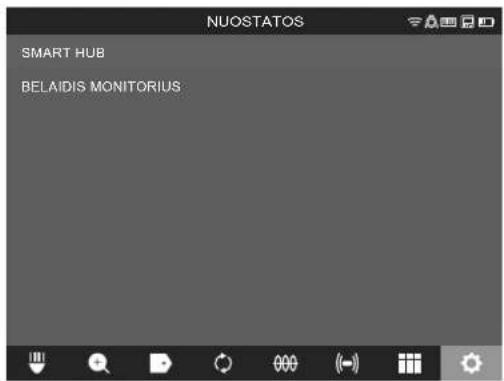

NUOSTATOS SMART HUB BELAIDIS MONITORIUS

1. Ekrane rodomas naujinimo failo pavadinimas. Pasirinkite FAILO PAVADINIMAS kad pradétumète naujinimą.

NUOSTATOS MTCam_hub.bin

1. Perskaitykite ir patvirtinkite jspėjamajį pranešimą paspausdami GERAL.

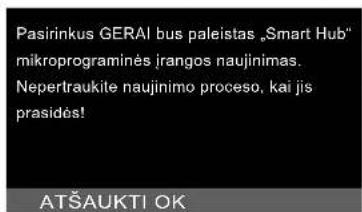

Pasirinkus GERAI bus paleistas „Smart Hub" mikroprograminės irangos naujinimas. Nepertraukite naujinimo proceso, kai jis prasidės! ATŠAUKTI OK

1. Progreso juostoje rodoma naujinimo eiga.

1. Baigus naujinti parodomas pranešimas, kurj privalote patvirtinti. Pasirinkite GERAI, kad sistemą paleistumėte iš naujo.

"Smart Hub" buvo sėkmingai atnaujintas ir bus paleistas iš naujo.

1. Pasirinkite NUOSTATOS→INFORMACIJA, kad patikrintumėte, ar buvo atnaujinta mikroprograminės įrangos versija.

3.1 Vamzdžių patikros rītės M18 SIC36 apžvalga

1 2 3 4 5 6 7 8 9 10 Milwaukee

1 Atraminė kojelė horizontaliam naudojimui
2 Belaidis monitorius M18 SIM – planšetės laikiklis ir jungtis
3 Belaidis monitorius M18 SIM – apsauga nuo pasisukimo
4 Belaidis monitorius M18 SIM – apsauga nuo pakrypimo
5 Rankena
6 Laido rité su stumiamuoju kabeliu
7 Atraminė kojelė vertikaliam naudojimui
8 Kabelio rités stabdys
9 Atraminè kojelè horizontaliam naudojimui
10 Nešimo įtaisas

3.2 Vamzdžių patikros rītės M18 SIC60 apžvalga

1 2 3 4 5 6 7 8 9 10 11 Milwaukee

1 Atraminé kojelé horizontaliam naudojimui
2 Ištraukiamoji rankena (jtraukta)
3 Mygtukas ištraukiamajai rankenai užfiksuoti ir atfiksuoti
4 Belaidis monitorius M18 SIM – laikiklis / planšetės laikiklis ir jungtis
5 Belaidis monitorius M18 SIM – apsauga nuo pasisukimo
6 Belaidis monitorius M18 SIM – apsauga nuo pakrypimo
7 Rankena
8 Laido rité su stumiamuoju kabeliu
9 Atraminė kojelė vertikaliam naudojimui
10 Ratai
11 Kabelio rites stabdys

3.3 Nešiojimo įtaiso įrengimas!

VAMZDŽIŲ PATIKROS RITĖJE M18 SIC36 yra įrengtas nešiojimo įtaisas, kuriame galima rite nešioti ant pečių kaip kuprinę. Taip nedidelę rite patogiai gabensite į naudojimo vietą, ypač tuomet, kai reikia lipti laiptais arba kopėčiomis.

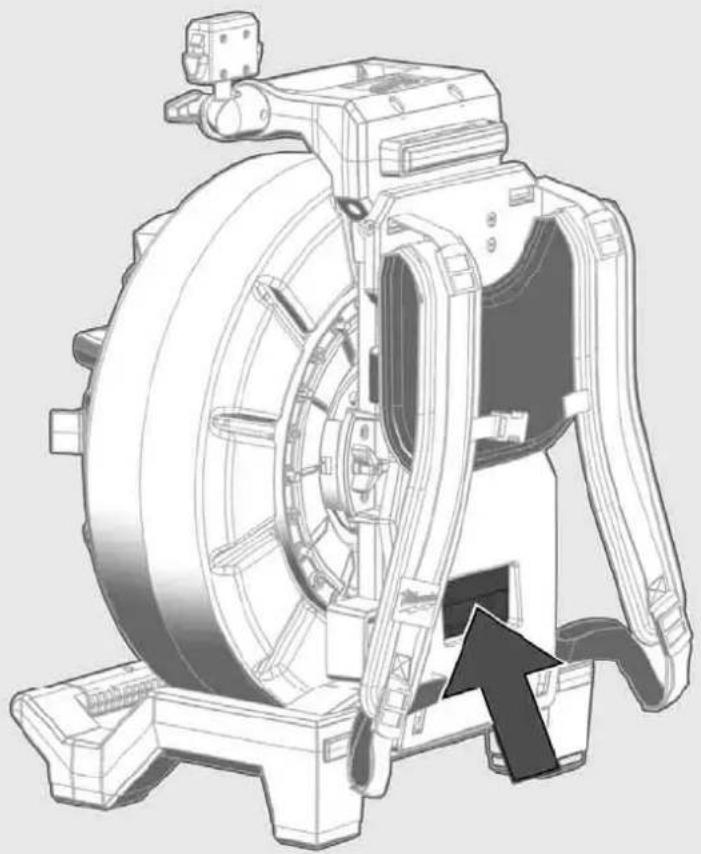

Nešiojimo įtaisą įkabinkite viršuje ir rankos delnu spauskite apačią, kol nešiojimo įtaisas užsifiksuos. Stipriai patraukite už nešiojimo įtaiso, kad įsitikintumėte, jog jis užsifiksavo.

1

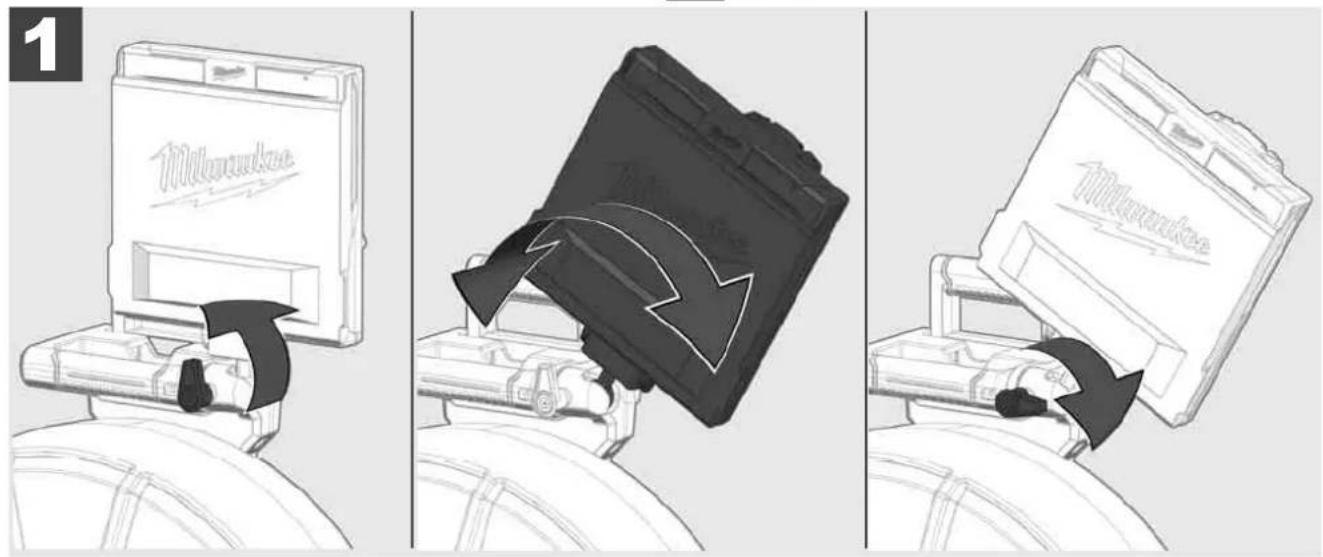

3.6 Belaidžio monitoriaus M18 SIM nustatymas

3.7 Vamzdžių patikros rītės naudojimas

Patikrinkite, ar ant stumiamojo kabelio nėra nusidėvėjimo pėdsakų, taip pat išvyniodami kabelį patikrinkite, ar jis nesupjaustytas, nesulankstytas ir nenusitrynęs. Jeigu apvalkalas nusidėvėjęs tiek, kad matomos geltonas arba baltas kevlaro apypinas, stumiamąjį kabelį reikia pakeisti. Jei naudosite stumiamąjį kabelį su pažeistu apvalkalu, gali įsiskverbti vandens ir drėgmės ir tai gali pakenkti kameros įrašų kokybei arba ji gali sugesti.

Toliau pateiktame paveikslélyje parodyta, kaip atrodo stipriai pažeisti apvalkalai. Tokius stumiamuosius kabeliu reikia nedelsiant pakeisti.

Stebėkite, kad stumiamasis kabelis ir spyruoklių konstrukcinė grupė visuomet būtų sausi ir švarūs. Prieš suvyniodami kabelį, jį visuomet nuvalykite švaria, sausa šluoste. Pasibaigus darbo dienai, nuo kameros galvutės ir spyruoklės pašalinkite nešvarumų likučius atsargiai nuplaudami juos tekančiu vandeniu. Nukratykite arba vandens perteklių pašalinkite nupūsdami suslėgtuoju oru ir paskui nusausinkite dalis. Draudžiama kasdien naudoti agresyvius chemikalus kameros galvutei, stumiamajam kabeliui ir prijungiamoms dalims. Rūpeestingai prižiūrint sistemą dalių naudojimo trukmė pailgėja.

Atsargiai elkitės su stumiamuoju laidu, netraukite jo iš užfiksuotos ritės. Priešingu atveju kabelis riteje bus prispaustas ir per stipriai apkrautas. Stumdami stumiamajį kabelį į užfiksuotą rite galite apversti ritinį arba sulenkti kabelį.

Rite pastatykite maždaug 1–2 metrus nuo jėjimo vietos ant lygaus pagrindo. Taip lieka užtektinai vietos kabeliui tvarkyti ir ant žemės nesusidaro kabelio kilpų. Jei reikia, paspauskite frikcinį stabdį, kad sulėtintumėte stumiamojo kabelio judėjimą.

Jei rite naudojate horizontalioje padetyje, padidęja plotas tarp kojelių. Tai suteikia ritei daugiau stabilumo ant nelygaus pagrindo ir sumažina jos aukšti, ypač tai aktualu, kai dirbama mažose erdvėse.

1 1x

2 ca. 1 m - 2 m

3.8 Kameros galvutės konstrukcinė grupė

Jei galite, plikomis rankomis nelieskite spyruoklių konstrukcinės grupės žalios laidininko plokštės arba auksinių kontaktų bei kameros galvutės. Priešingu atveju ant šių komponentų lieka pirštų riebalų dėmės, galinčios sukelti priešlaikinę koroziją. Jei galite, mūvėkite švarias ir sausas gumines pirštines.

Prieš išimdami kameros galvutę ją nusausinkite ir pašalinkite nešvarumų likučius, kurie galėjo įkristi į kameros prijungimo sritį.

Nepriveržkite per daug ir nenaudokite perteklinės jėgos!

3.9 Spyruoklių grupė

Jei galite, plikomis rankomis nelieskite spyruoklių konstrukcinės grupės žalios laidininko plokštės arba auksinių kontaktų bei kameros galvutės. Priešingu atveju ant šių komponentų lieka pirštų riebalų dėmės, galinčios sukelti priešlaikinę koroziją. Jei galite, mūvėkite švarias ir sausas gumines pirštines.

Prieš išimdami kameros galvutę ją nusausinkite ir pašalinkite nešvarumų likučius, kurie galėjo įkristi į kameros prijungimo sritį.

Nepriveržkite per daug ir nenaudokite perteklinės jėgos!

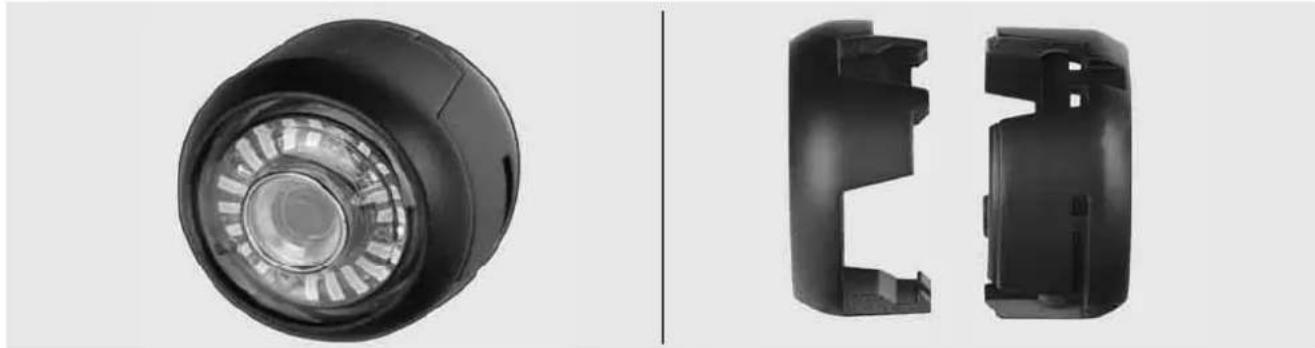

Apsauginiai dangteliai, tinkantys 25 mm arba 34 mm skersmens kameros galvutėms. Šie apsauginiai dangteliai tiekiami su visomis VAMZDŽIŲ PATIKROS RITĖMIS arba atsarginėmis kameros galvutėmis.

Kreiptuvai uždėti ant spyruoklės konstrukcinės grupės, kad kameros galvutė galėtų išilgai judėti per grindis ir tiesiogiai nesiliestų su vamzdžiu.

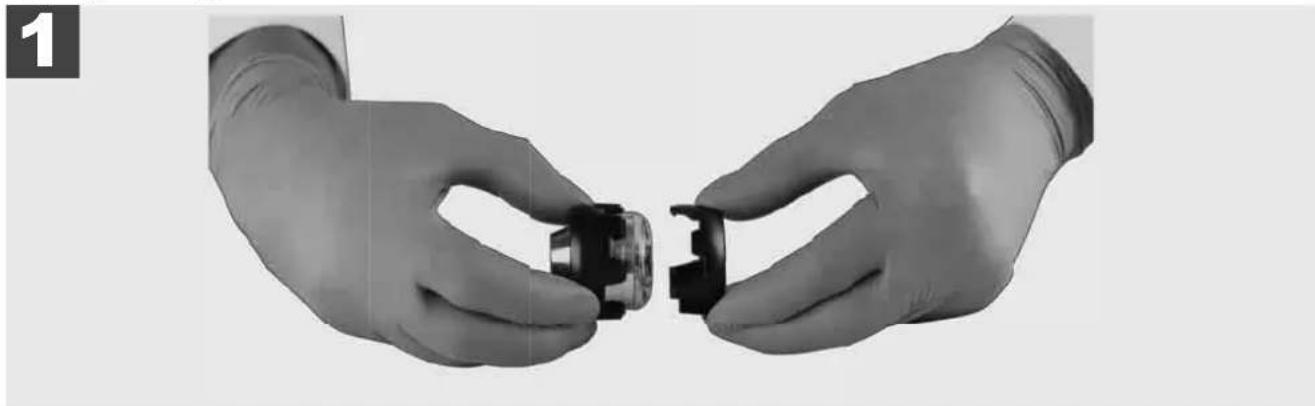

Apsauginio dangtelio montavimas

25 mm arba 34 mm pločio kameros galvutėms siūlome po du kreiptuvus: nedidelis 75 mm modelis ir vidutinio dydžio 100 mm modelis.

25 mm kameros kreiptuvas

34 mm kameros kreiptuvas

3.12 Aptarnavimas ir pagalba

Jei reikia remontuoti jūsų VAMZDŽIŲ PATIKROS SISTEMA, „Milwaukee“ įrankių aptarnavimo puslapio skiltyje APTARNAVIMAS IR PAGALBA rasite visus svarbius telefono numerius.

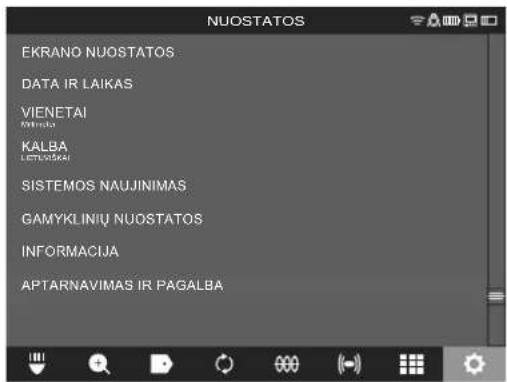

Pasirinkite NUOSTATOS APTARNAVIMAS IR PAGALBA

NUOSTATOS EKRANO NUOSTATOS DATA IR LAIKAS VIENETAI LETTUSAKI KALBA SISTEMOS NAUJINIMAS GAMYKLINIŲ NUOSTATOS INFORMACIJA APTARNAVIMAS IR PAGALBA

Milwaukee Nothing but HEAVY DUTY® click M18 SIC36 M18 SIC60 M18 SISH click M18 SIM

SISUKORD
