BRUKSANVISNING M18 SIC60SC HDR MILWAUKEE

Stov fra slide-, save- og boremaskiner erler andre byggeaktivitet kan indeholde kemiske stoffer, som er kraeftfremkaldende og som kan medfore fodselsdefekter erler skade forplantningsevnen. Eksempler pådeen type kemiske stoffer er:

1.10 Vedligeholdelse

1. Laes og bekraeft advarslen med OK.

1. Opdateringens forb vises pa en statusbjelke.

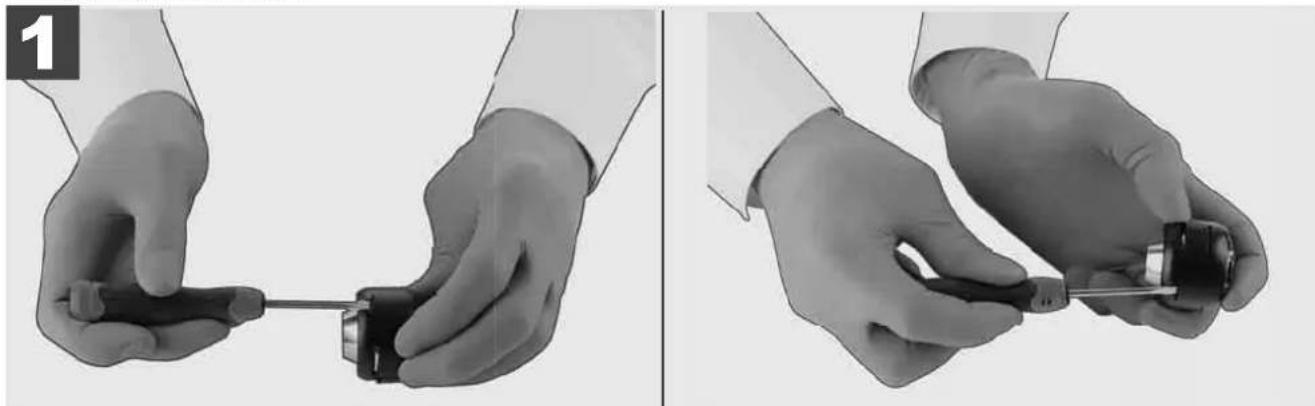

Fjern beskyttelsesdaksel

3.12 Service og support

1 Generell informasjon 2

1.1 Spesielle sikkerhetsforskrifter for rorinspeksjonssystemer 2
1.2 Ytterligere sikkerhets- og arbeidsinstrukser 2
1.3 Tekniske data 3
1.4 Tilenkt bruk.. 3
1.5 Krav som stilles til radiofrekvenser for europeiske installationsjoner 3
1.6 EU-Samsvarserklaring 4
1.7 ONE-KEYTM 4
1.8 Batteripakker 4
1.9 Transport av lithium-ion-batteripakker 4
1.10Vedlikethold 4
1.11 Symboler 5

2 Smart Hub M18 SISH 6

2.1 Oversikt Smart Hub M18 SISH 6
2.2 Innsetting og uttak av batteripakken 7
2.3 Kontroll av batteripakkens ladetilstand 8

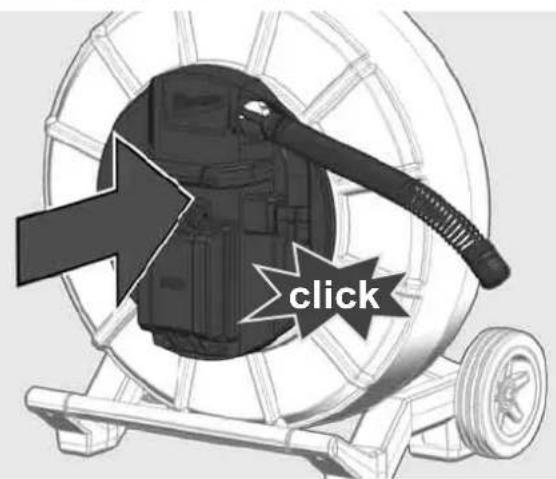

2.4 Innsetting av Smart Hub M18 SISH 9

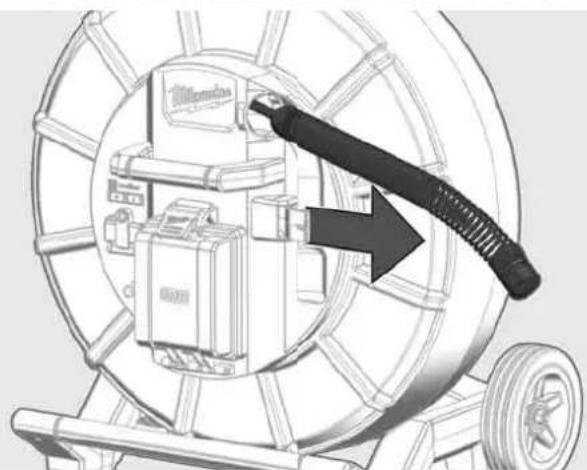

2.5 Fjerning av Smart Hub M18 SISH 10
2.6Pa-/Av-bryter 11
2.7 Tilkobling av motor 12
2.8 USB-porter 13
2.9 Jordspyd 14
2.10 Tilbakestille lengdeteller 15
2.11 Kamera-testtilkobling 16
2.12 Formatering av internt drivverk og USB-minnepinne 17
2.13 Fabrikinnstlinger 18
2.14 Systemopppatering 19

3 RORINSPEKSJONSTROMLER 21

3.1 Oversikt rørinspeksjonstromler M18 SIC36HDR, M18 SIC30HDR 21
3.2 Oversikt rorinspeksjonstromler M18 SIC60SCHDR, M18 SIC60HDR 22

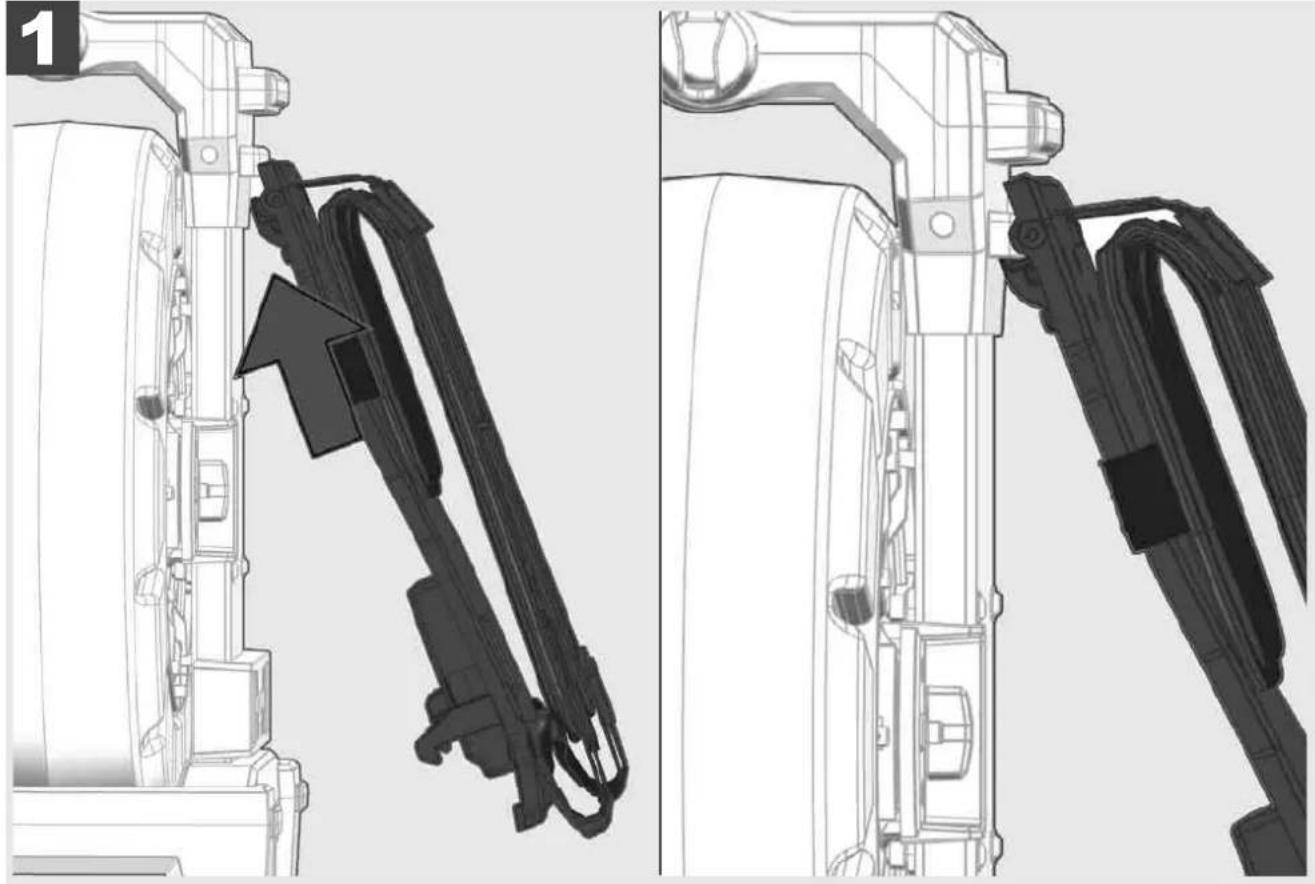

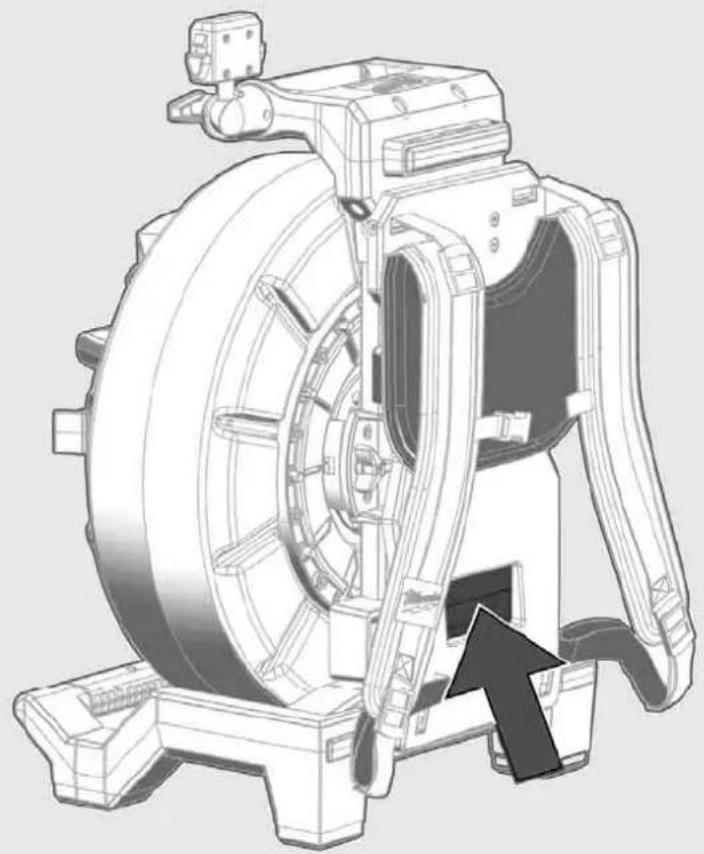

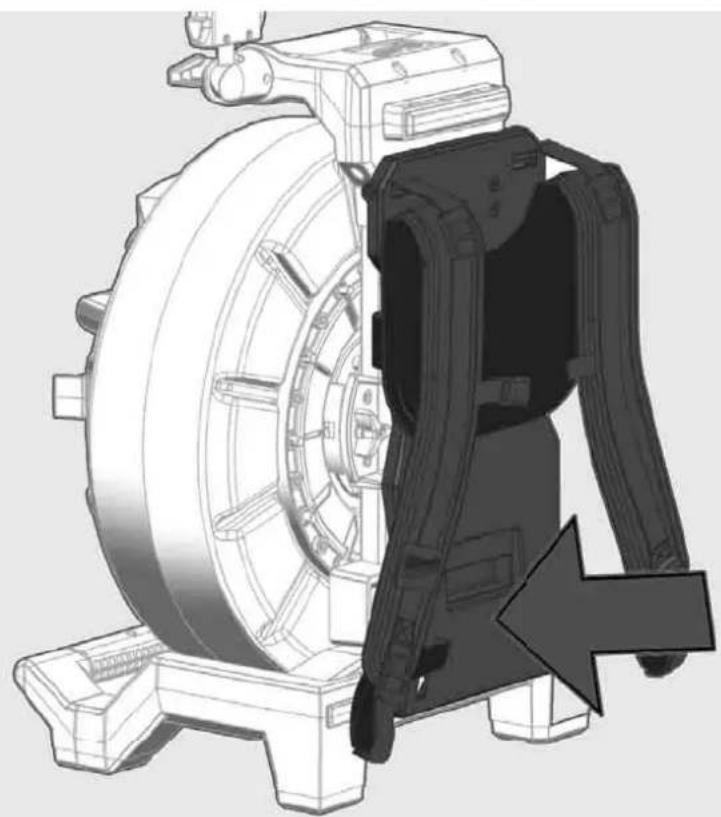

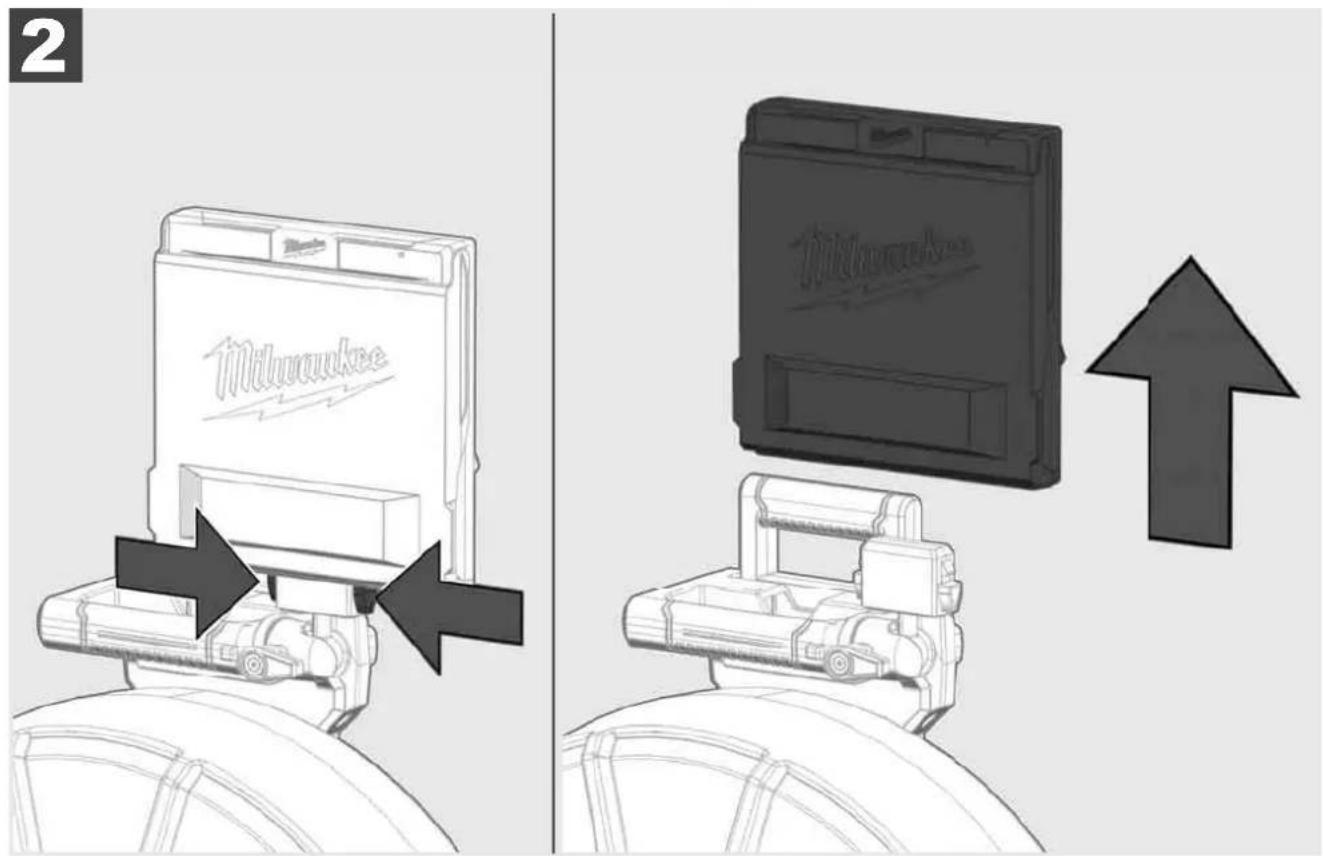

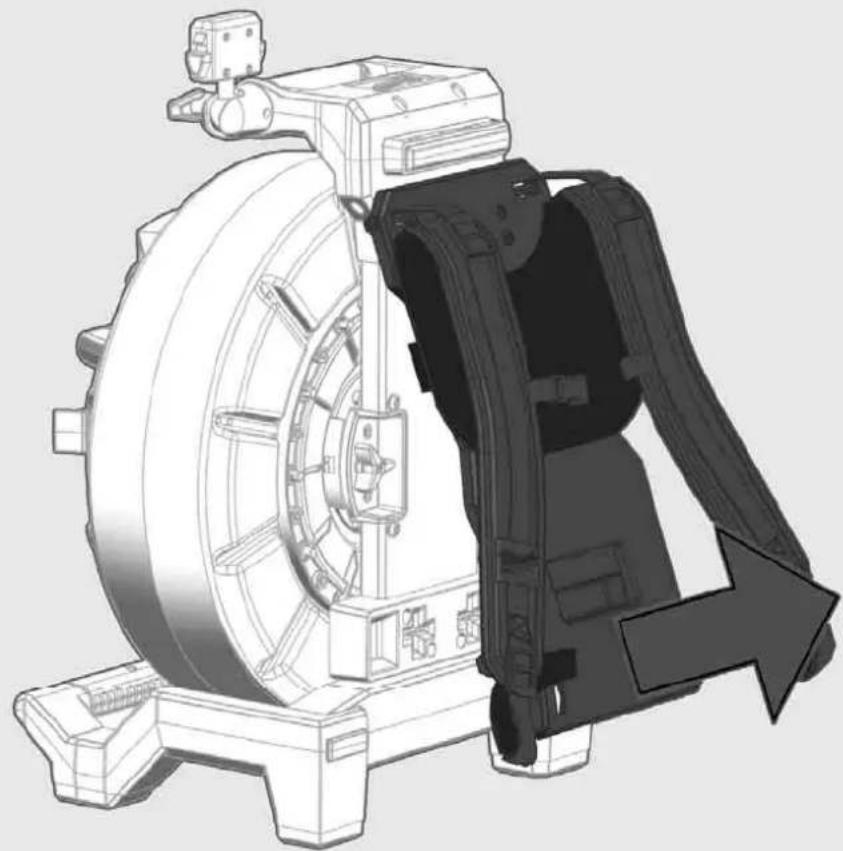

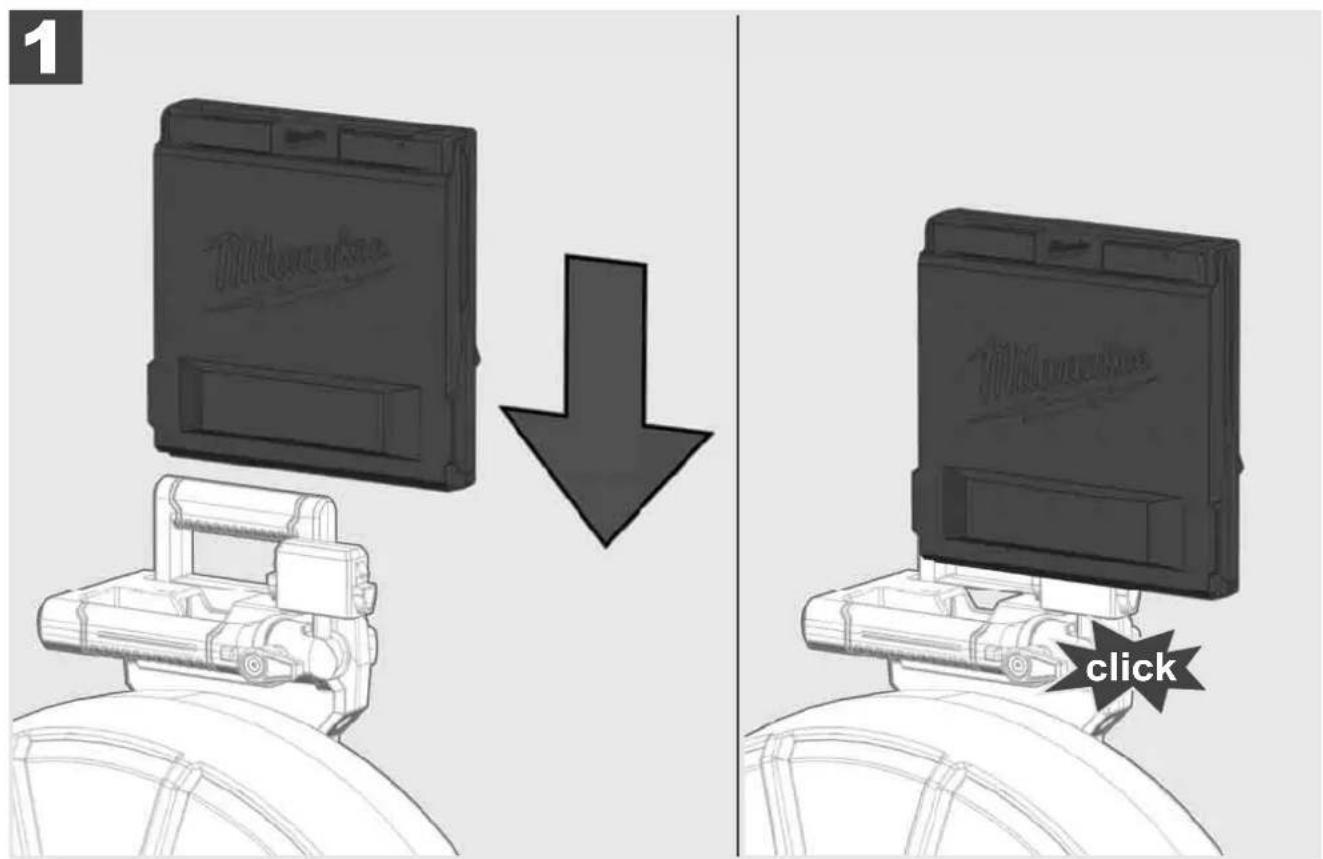

3.3 Installasjon av bareainnretning 23
3.4 Fjerning av baeinnretning 24
3.5 Installacion av tradlOs monitor M18 SIM 25

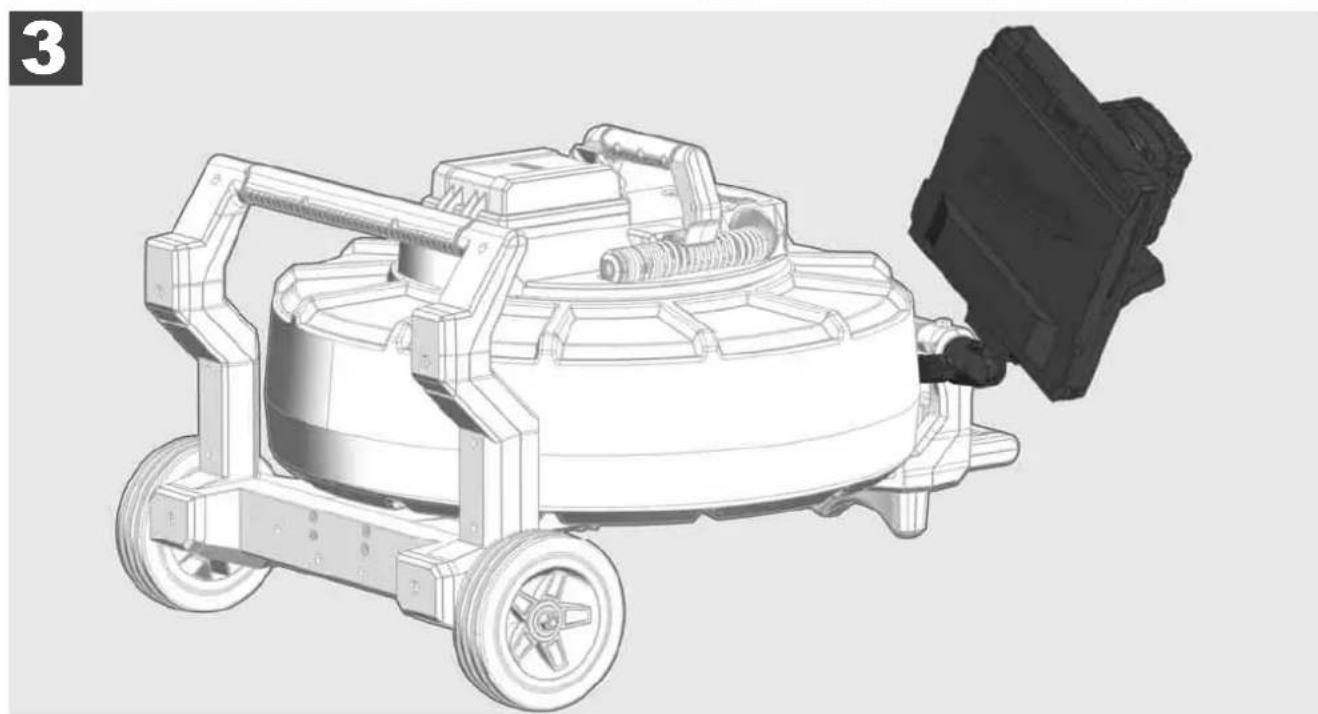

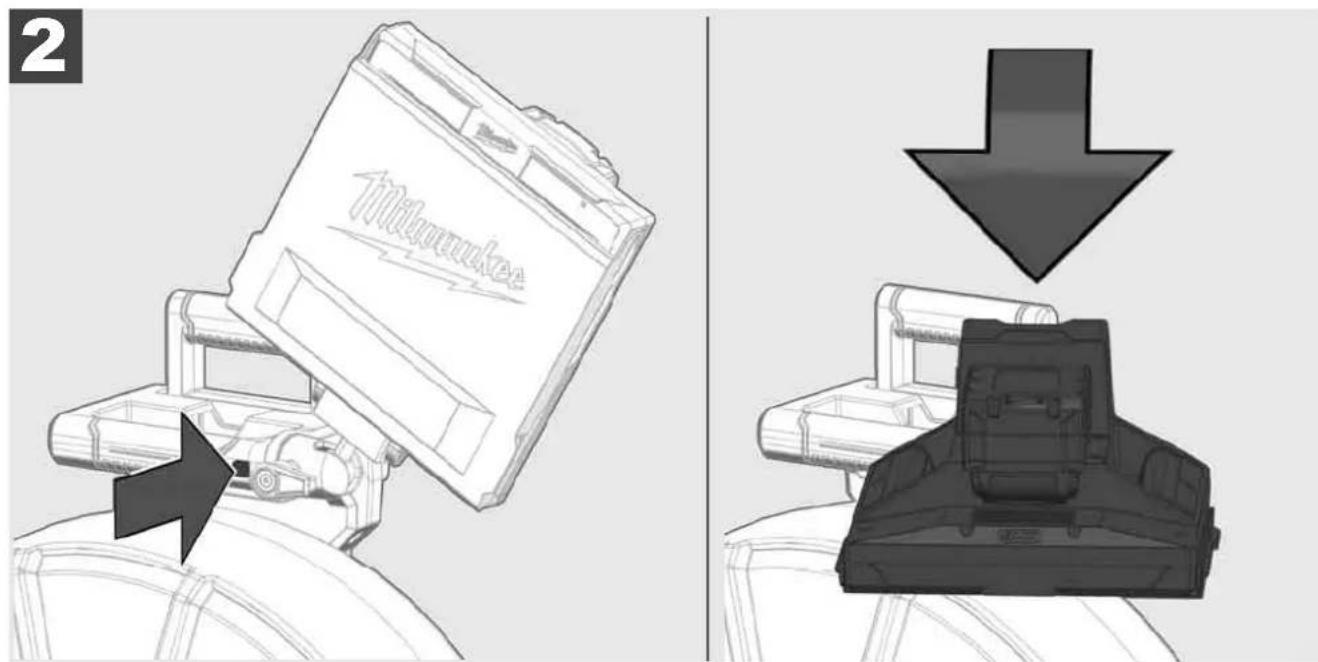

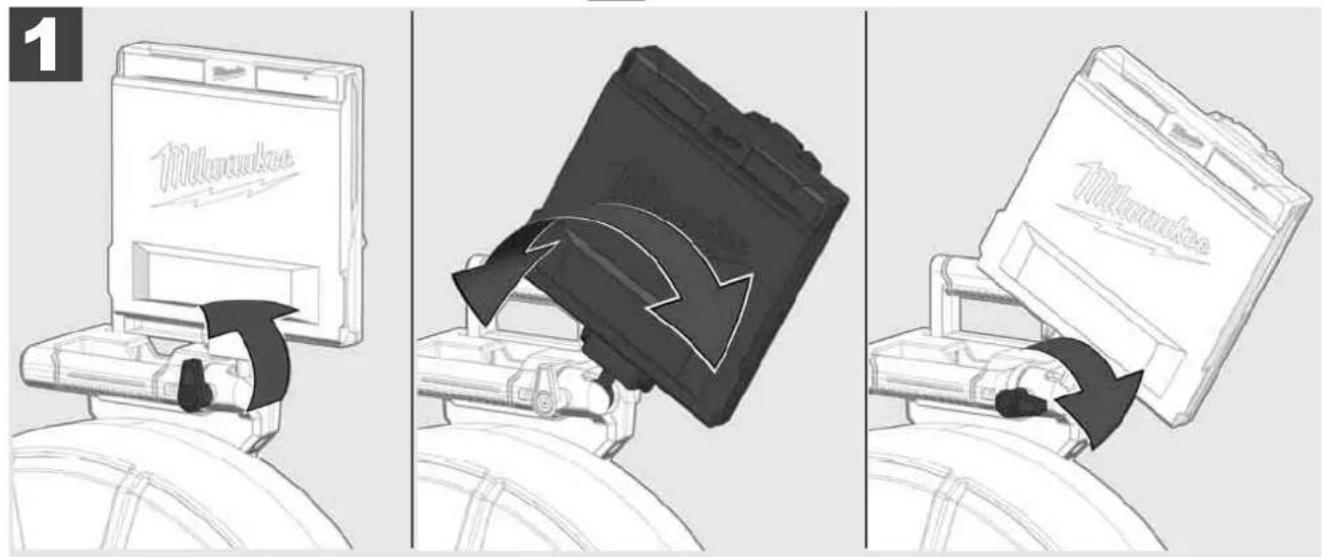

3.6 Innstilling av tradløs monitor M18 SIM 26

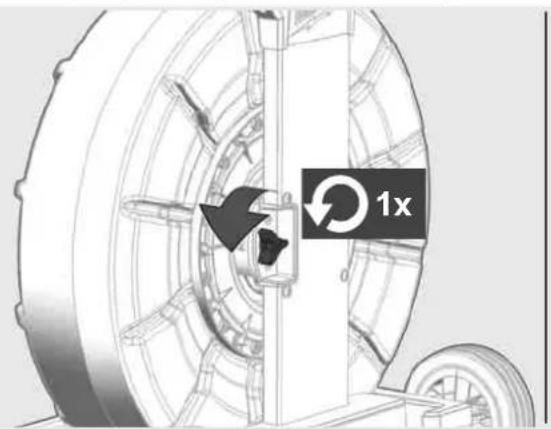

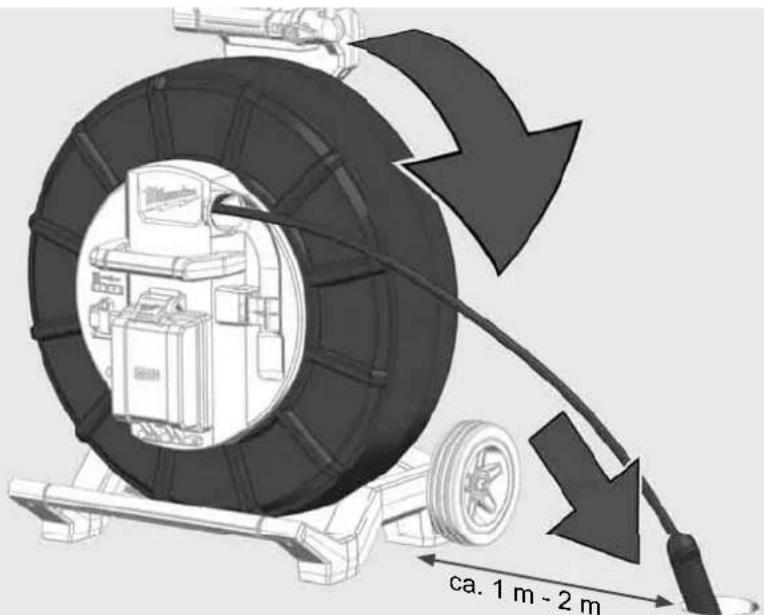

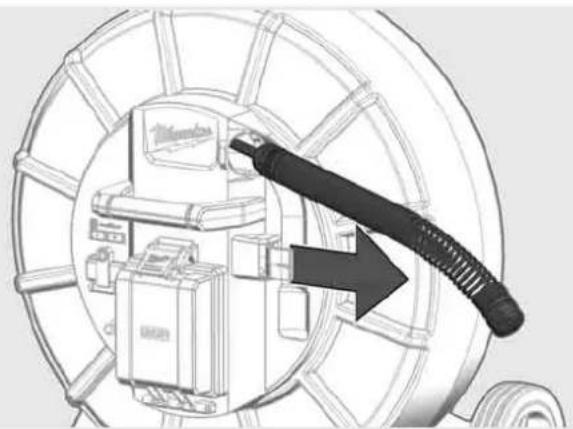

3.7 Bruk av rørinspeksjonstrommel 27

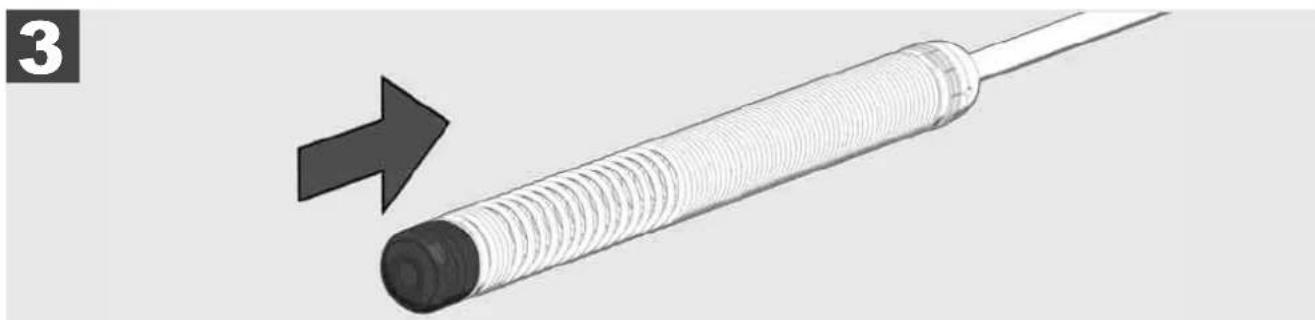

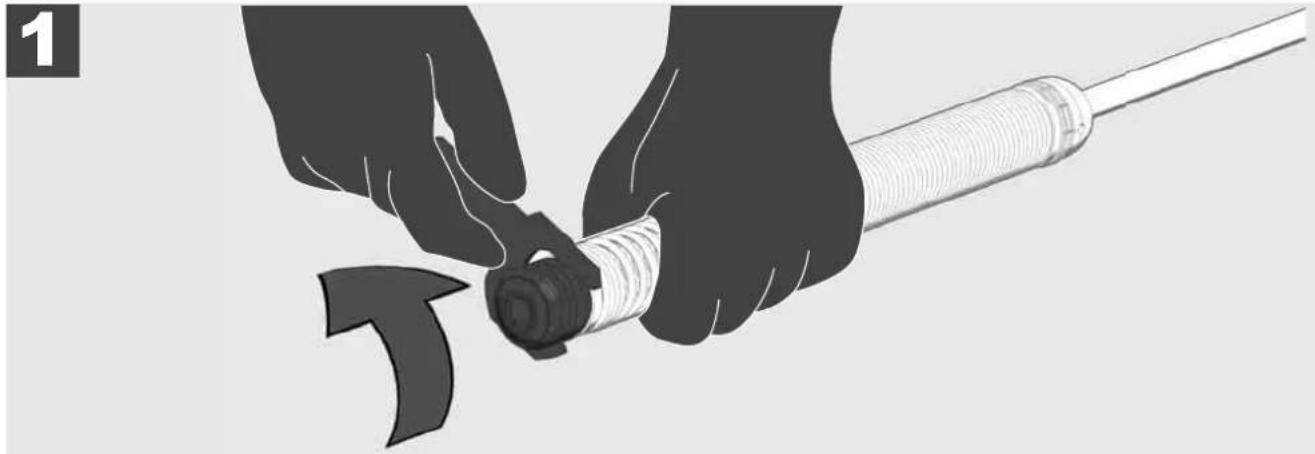

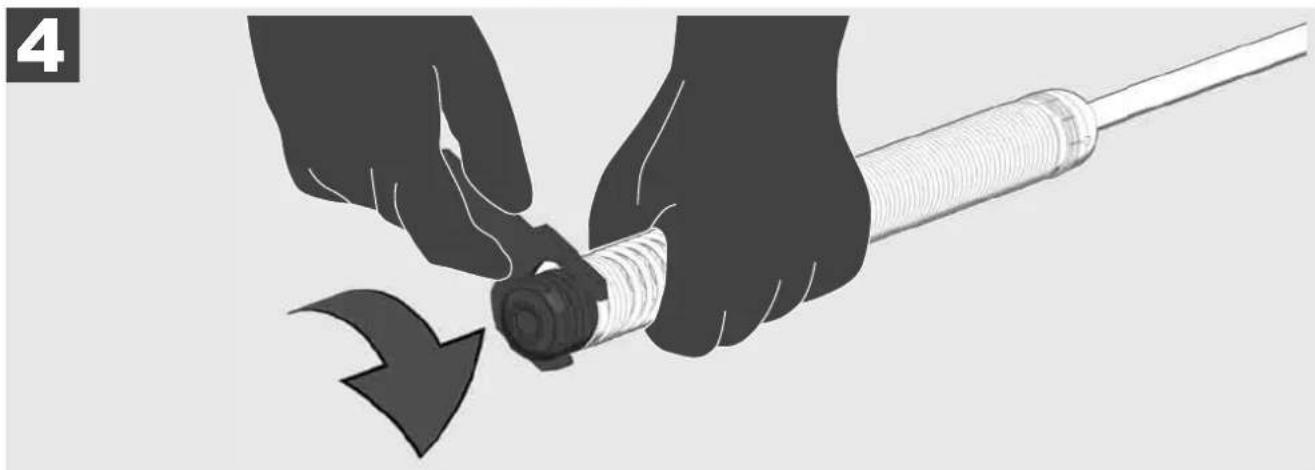

3.8 Component kamerahode 28

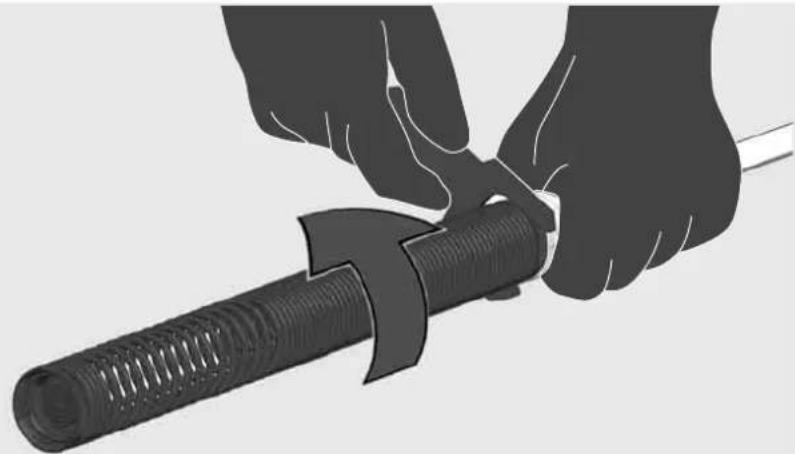

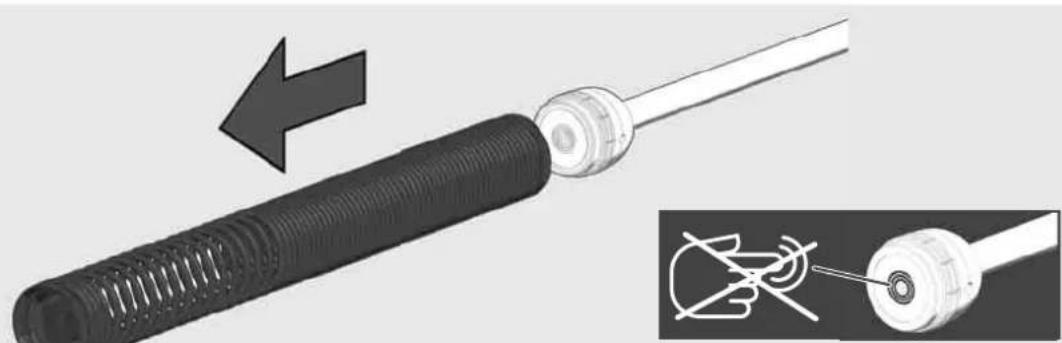

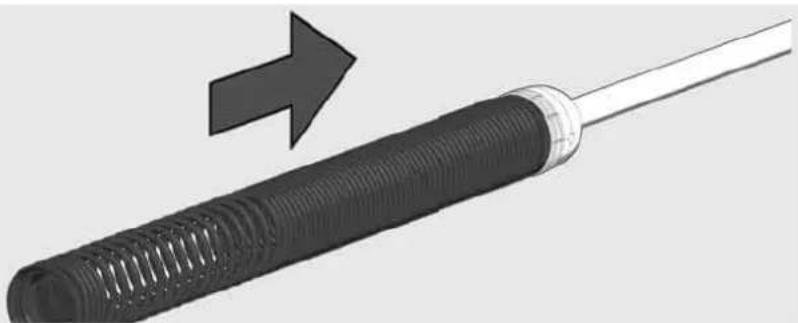

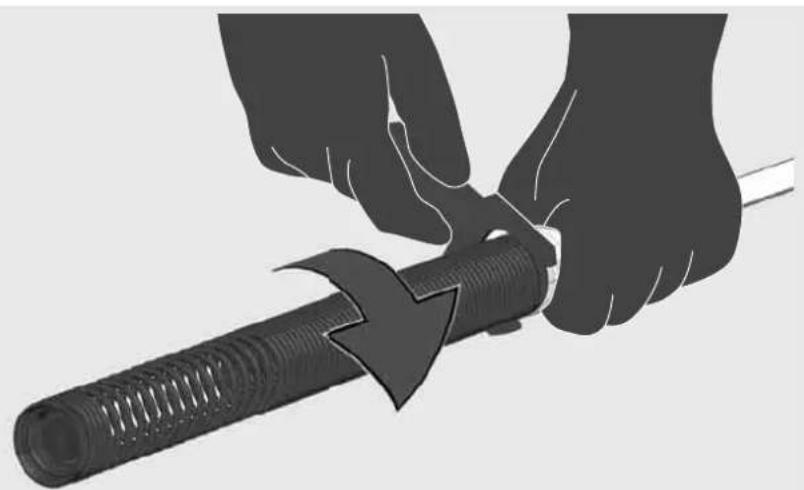

3.9 Fjarkomponent 29

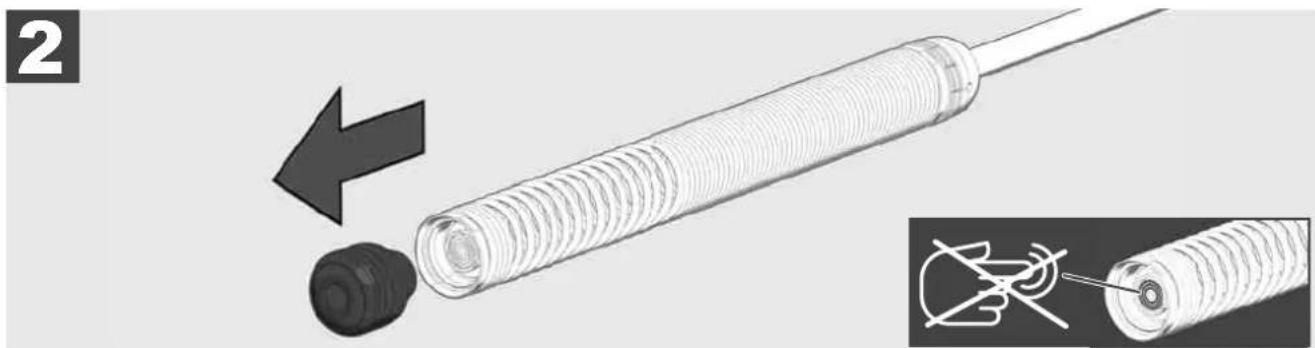

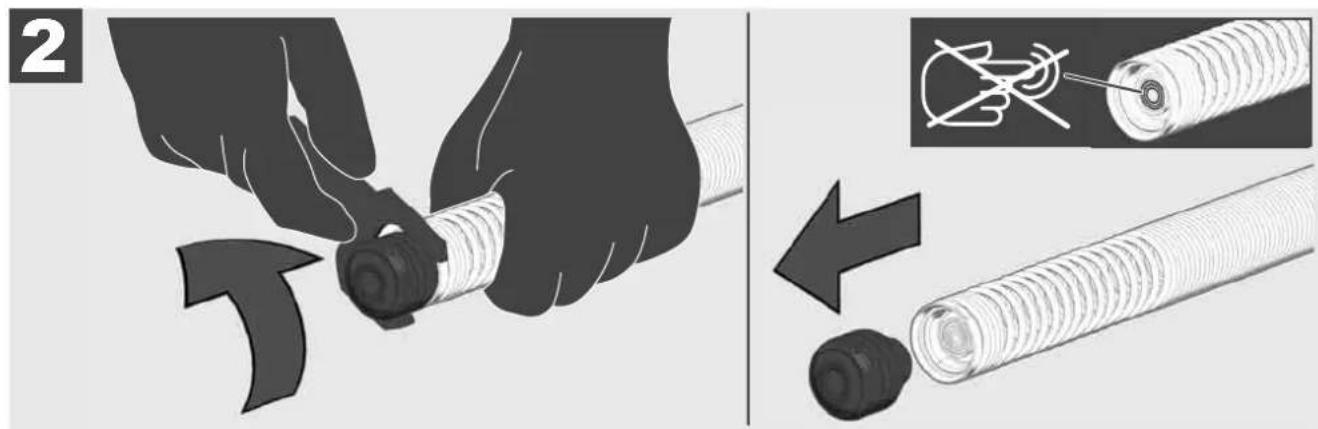

3.10 Vernedeksel til kamerahode 30
3.11 Kameraforinger 31
3.12 Service og support 32

1.1 Spesielle sikkerhetsforskrifter for rørinspeksjonssystemer

For a redusere faren for eksplosjon, elektrisk sjokk somt for materielle skader, ma alltid arbeidsomradyet kontrolleres for noen form for arbeider begynner. Kabelen mä ikke komme ikontakt med elektriske komponenter, kjemikalier aller bevegelige deler.

For a redusere risikoen for skader på apparatet, skal det ikke brukes for mye kraft og kabelen mø Heller ikke knekkes. IkkeBruk inspeksjonskameraet og kabelen i omrader hvor dekommen ikontakt med etsende ulljete substanser.

Ikke bruk kameraet til fjerning av tilstoppinger ull hinder. Dette er ingen rorrenser!

Hvis avlopsroret som skal insipieres kan inneholde kjemikalier, bakterier erler andre giffige substanser ell smittestoffer, skal det bruker latex-ller gummihansker blant vernehanskene som er anbefalt av produsenten,amt vernebriller, ansiktsbeskyttelse, verneklaer og pustevernmaske. Rorledninger kan inneholde kjemikalier, bakterier erler andre substanser som kan vare giffige erler smitteberende og derfor kan forarsake forbrenninger erler andre alvorlige skader.

Overhold hygieneforskriftene. Ikke spis ellr royk mens du arbeider med apparatet. Etter omgang med ellr bruk av rorinspeksjonssystemet skal hender og andre kroppsdeler som har kommet i kontakt med rorinnholdet alltid vaskes med varmt vann og sape. Slik unngar du helsefarer pa grunn av kontakt med giftig ellr smittebærende stoff er.

FORSIKTIG! Ved transport av rørinspeksjonssystemet på ryggen ved hjelp av bæreinnretningen,丹麦 det utvises stor forsiktigkeit. Du kan miste likevekten.

Bruk apparatet alltid med overlegg og forsiktighet. Det er umulig a forutse alle faresituasjoner. IkkeBruk dette apparatet dersom du ikke forstår den foreliggende veiledningen ell er du foler at arbeidet er for mye for deg. Henvend deg til Milwaukee erer en kvalifisert spesialist dersom du onsker ytterligere informasjon eller opplaering.

Ikke fjern etiketter og typeskilt. Disse skiltene ineholder viktig informasjon. Dersom disse skltene ikke lenger er lesbare eller de mangler, ta kontakt med MILWAUKEE-kundeservice for a fã tilsendt nye skilt gratis.

En hel del stov som forarsakes av slime-, sage- og boremaskiner erller ovrige byggeaktivitet kan inneholde kjemiske stoffer som virker kreftfremkallende erler som kan skade forplantningsevnen. Eksempler på这部分 typen kjemiske stoffer er er fologende:

Risikoen for ekspondering er avhengig av hvor ofte du utfører denote type arbeider. For a holde risikoen for ekspondering sa lav som mulig, ma du alltid arbeide i godt luftede omrader. Ha alltid pa deg et offisiell godkjent verneutstyr, som eksempelvis stvmasker med mikropartikkelfi liter.

1.2 Ytterligere sikkerhets- og arbeidsinstrukser

Ikke oppbevar batteripakker sammen med metallgjenstander (fare for kortslutning).

Batteripakker av systemet M18 skal kun lades med ladere av systemet M18. Ikke bruk batteripakker fra andre systemer.

Under ekstrem belastning og ekstrem temperatur kan det lekke ut batterivaeske fra skadede batteripakker. Ved beroring med batterivaeske, vask umiddelbart med sape og vann. Ved kontakt med øynene ma øynene oyeblikelig skylls grundig i rennende vann i minst 10 minutter, og oppsk lege umiddelbart.

Advarsel! For a unnga faren for en brann, personskader ell skade pa produitor forrsaket av en kortslutng, ma du icke dyppe apparatet, batteripakken elladeren ned i vaesker, og du ma sorge for at det icke kan trenge

inn væsker. Korroderende eller ledende væsker som saltvann, visse kjemikalier og blekemidler ererprodukter som inneholder blekemidler, kan forårsake en kortslutning.

Dette apparatet skal不解 betjenes ellre rengfores av personer som har innskrenkede fysiske, sensoriske ell er andelige evner, eller som har manglende erfaring eller kunnskaper, med mindre de har fatt opplaering i sikker omgang med apparatet av en person som er juridisk ansvarlig for deres sikkerhet. Ovennevnte personer skal holds under tilsyn ved bruken av apparatet. Dette apparatet skal holdes utilgengelig for barn. Nar det不解 brukes, skal det derfor oppbevares trygt og utenfor barns rekkevidde.

1.3 Tekniske data

Maks. forstørrelse 4x 4x 4x

Batterispenning 18 V

Vekt iht. EPTA-prosedyre 01/2014 (4.0 Ah / 12 Ah) 12,4 kg 16,6 kg 20,46 kg 5,37 kg

Bluetooth-frekvensband (frekvensband) 2402-2480 MHz

Rorinspeksjonssystemet tjener til sikring og inspeksjon av rrolndninger. Systemet bestar av tre moduler:

• Rørinspeksjonstrommel M18 SIC30HDR, M18 SIC36HDR, M18 SIC60SCHDR, M18 SIC60HDR

Rorinspeksjonstrommelen tjener til opp- og avspoling og til styring av skyvekabelen. Trommelen kan leveres i de folgende storrelsene: M18 SIC30HDR, M18 SIC36HDR og M18 SIC60SCHDR for rnr med en diameter pa 50mm til 150 mm og den storre modellen M18 SIC60HDR for rnr med en diameter pa 75mm til 250 mm.

Alle tromlene inneholder en skyvekabel med fjarkomponent som er montert pa det selnvivellerende kamerahodet. Den trdlose monitoren M18 SIM og Smart Hub M18 SISH kan brukes med alle tromlene. Alle tromlene kan brukes bade loddrett som vannrett. Pa baksiden av M18 SIC36HDR kan det festes en bareinnretning, sik at apparatet kan bares pa ryggen.

• Smart Hub M18 SISH

Smart Hub M18 SISH brukes til à styre rørinspeksjonssystemet.

Den tradlose monitoren M18 SIM aller nettbrettet som Milwaukee® rorinspeksjonsappen er installert på, kobler segammen med Smart Hub M18 SISH for a motta videoopptakene og bildene. Bade videoer og Bilder lagres på det interne drivverket til Smart Hub M18 SISH.

• Trädløs monitor M18 SIM (ikke med i leveringsomfagnet, kan kjøpes inn separat)

Den tradloe monitor M18 SIM gjør det mulig a se pa videoene som er tatt opp med kamerahodet. Dessuten kan man opptegne videoer og Foto samt avspille videoer og bildefiler. Under videoopptaket kan man ta opp talte commentatorer via den interne mikrofonen. Via funksjonen «Etiketter» kan man ocha foye til commentartekster.

Komentartekstene tones inn i videoen som er tatt opp og visesammen med dato, klokkeslett og avviklet kabellengde på fotone.

Dette apparatet mä bare brukes til titenkt formål, sik det er angitt.

1.5 Krav som stilles til radiofrekvenser for europeiske installasjoner

Merk: Dette apparatet har blitt testet og overholder grenseverdiene for en mottaker i kategori 3 iht. EN 300 440 V2.1.1.

Disse grenseverdiene skal sikre en rimelig beskyttelse mot radioteknisk stoy i boligbygninger.

Dette apparatuset reagerer på andere apparater som sender ut radiobolger i frekvensområdet 2402 til 2480 MHz.

Derfor kan det oppsta stoy ved bruk av fjernstyringen. Det kan ikke utelukkes at det manifesterer seg stoy under visse betingelser. For a konstatere om dette apparatet forstyres pga. radiosignaler fra andere apparater, ma du sla de andre apparatene av en kort stund for a kontrollere om stoyen da forsvinner. De folgende tiltakene kan hjelpe til a utbedre stoyen:

• Slá av stýkilden.
• k avstanden til stoykilden.
• Søk hjelp hos en fagforhandler eller en kvalifisert radiotekniker.

1.6 EU-Samsvarserklæring

Herved erklærer Techtronic Industries GmbH at radioanlegget type M18SISH samsvarer med direktiv 2014/53/EU. Den fullstendige teksten i EU-samsvarserklaeringen er tilgengelig pa den folgende internettadressen: http://services.milwaukeetool.eu

1.7 ONE-KEYTM

For à lere mer om ONE-KEY funksjonaliteten til dette apparatet, mà du lese den vedlagte hurtigstartveiledningen, eller besök oss i Internett på adressen www.milwaukeetool.com/one-key. Du kan lasting ned ONE-KEY appen på din smarttelefon via App Store eller via Google Play.

Dersom det oppstár elekrostatiske oppladninger, brytes bluetooth-forbindelsen. I dette tilfellet ma du gjenopprette forbindelsen manuelt.

Apparatet tilfredsstiller minimumskravene iht. EN 55014-2:2015 / EN 301489-1 V2.2.3 / EN 301489-17 V3.1.1.

ONE-KEYTM indicator

Blå lamper: Radioforbindelsen er aktiv og kan stilles inn via ONE-KEY™ appen.

Blå lampe blinker: Apparatet kommuniserer med ONE-KEY™ appen.

Rød lampe blinker: Av sikkerhetsgrunner har apparatet blitt sperret og kan lases opp av operatoren via ONE-KEY™ appen.

1.8 Batteripakker

En temperatur på over 50^ reduserer batteripakkens yteevne. Lengre tids oppvarming av solen eller oppvarming ma unngas.

Hold koblingskontaktene på lader og batteripakke rene.

For a oppna en optimal bruksid, ma batteripakken lades fullstendig opp etter bruken.

For a oppna en la lang brukstid som mulig, bor batteripakken fjernes fra laderen etter opplading.

Ved oppbevaring av batteripakken i mer enn 30 dager:

Lagre batteripakken tort ved en temperatur pa under 27^

Batteripakken skal lades opp igjen hver 6. maned.

1.9 Transport av litium-ion-batteripakker

Lithium-ion-batteripakker faller inn under de lovfestede forskriftene om transport av farlig gods.

Transporten av disse batteripakkene ma finne sted idet lokale, nasjonale og internasjonale forskritter og bestemmelser overholds.

• Forbruker har lov ä Transportere disse batteripakkene på veier uten Å matte overholde ytterligere forskrifter.
• Kommersiell transport av litium-ion-batteripakker av speditorfirmaer er underlagt bestemmelsene for transport av faregods. Forberedelsene til forsendelse og transporten ma utelukkende gjennomfores av personer med relevant opplæring. Hele dette prosessen ma overvåkes av fagfolk.
  De følgende punktene ma overholds under transport av batteripakker.
• Forviss deg om at kontaktene er beskyttet og isolert for ä unngå kortslutninger.
  Pass pà at batteripakken ikke kan GPI inné i emballasjen.
• Skadde batterier aller batterier der væsken har rent ut mA ikke Transporteres.
  Henvend deg til speditoren dersom du onsker naermere opplysninger.

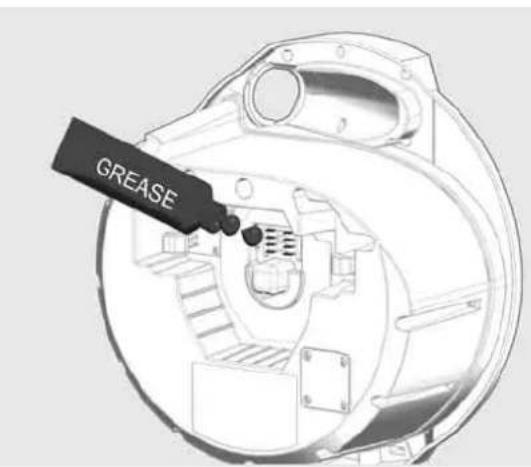

1.10 Vedlikehold

Bruk bare Milwaukee tilbehör og Milwaukee reservedeler. Komponenter som det ikke er gitt noen beskrivelse av utskifting for, ma du få skiftet ut hos et Milwaukee servicesenter (se i brosjyre Garanti/kundeserviceadresser).

Ved behov kan det rekvireres en splittegning av apparatet hos ditt kundeservicesenter idet du angir apparattype og det sekssifrede nummeret på typeskitet, ell er du kan henvende deg direkte til Techtronic Industries GmbH, Max-Eyth-Straße 10, D-71364 Winnenden.

1.11 Symboler

OBS! ADVARSEL! FARE!

För alle arbeider på apparatet skal batteripakken tas ut.

Vennligst les nye giennom donne brukerhandboken fdr du tar apparatet i bruk.

Ha pa deg beskytteshansker!

Ha alltid pa deg vernebriller nár du arbeider med apparatet.

Fjern brukte batterier, alkumulatorer og lysmidler fra apparatene før de kasseres.

Be om informasjon hos de lokale myndighetene aller hos din fagforhandler om miljostasjoner og samlesteder.

Avhengig av de lokale bestemmelsene kan detaljhandlere vare forpliktet til a ta tilbake brukte batterier, elektrisk og elektronisk avfall uten kostnader.

Bidra til á redusere behovet for rámaterialer ved á sorge for gjenbruk og resirkulering av dine brukte batterier og ditt elektriske og elektroniske avfall.

Brukte batterier (særlig litium-ion-batterier), elektrisk og elektronisk avfall inneholder verdifulle, gjenbrukbare materialer som ved ikke-miljøriktg avfallshandtering kan ha negative konsekvenser for miljøet og din helse.

Slett fprest eventuelle personrelaterte data fra det brukte apparatet for det avfallshandteres.

V Spenning

Likest

Likestrøm

Europeisk samsvarsmerke

Britisk samsvarsmerke

Ukrainsk samsvarsmerke

Euroasiatisk samsvarsmerke

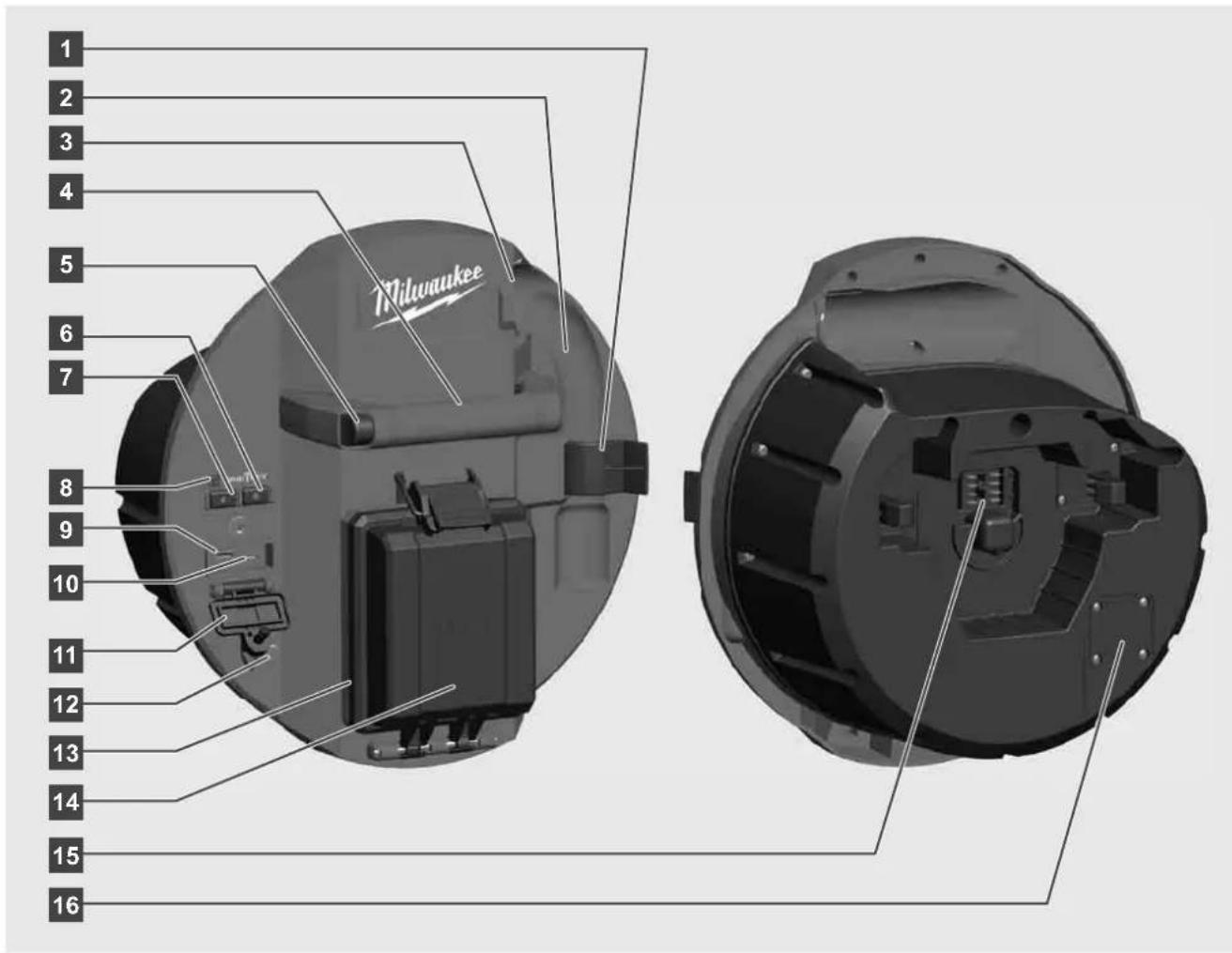

2.1 Oversikt Smart Hub M18 SISH

1 Fjaersikringsklemme - Til sikring av fjær og kamera under Transporten.
2 Fjærholder - Holder fjær og kamera under transporten og oppbevaring pa stedet.
3 Kabelforing - Før Smart Hub smekker i Ias, ma fjaren og skyvekabelen traes gjennom fordingen.
4 Handtak
5 Opplasingsknapp - Trykk på deutsche knappen for á koble Smart Hub fra rørinspeksjonstrommelen.
6 Hovedbryter - Trykk kort en gang for a sla apparatet pa, hold bryteren trykket for a sla apparatet av.
7 Tilbakestille knapp kabellengde - Setter lenghten pa den avspolede kabelen pa null.
8 ONE-KEY-LED-visiting
9 USB-A-port - Til direkte lagring av videoer og Foto samt til oppdateringer av fastvare.
10 USB-C-port - Forsynings- og datatilkobling som tilvalg, til opprettelse av forbindelse mellom den trådlose monitoren M18 SIM og Smart Hub.
11 USB-tilkoblingsdeksel - Vanntett deksel som beskytter USB-tilkbingene mot stov og fuktighe.
12 Jordspyd - Til jording av Smart Hub ved forfolging av skyvekabelen.
13 Tilkoblingsdeksel - Vanntett deksel som beskytter batteripakken mot stov og fuktighe.
14 Batteripakkekammer - Til batteripakke M18TM
15 Tilkobling til forbindelsen mellom Smart Hub og rørinspeksjonstrommelen.
16 Kamera-testtilkobling - Til feilretting ved problemer med kamerahodet

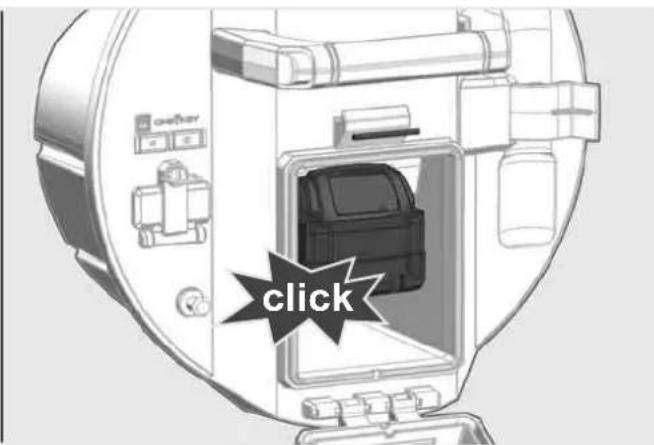

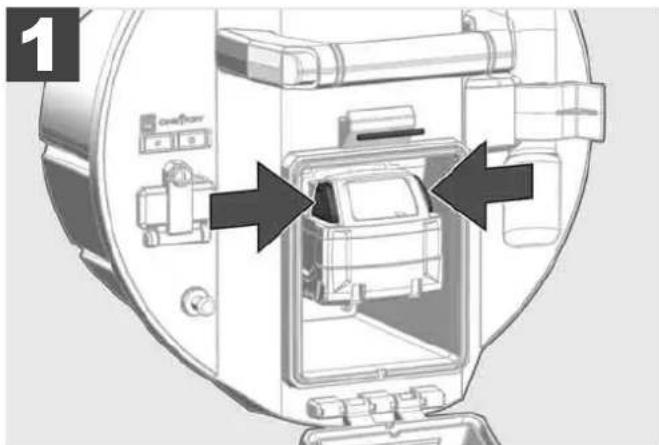

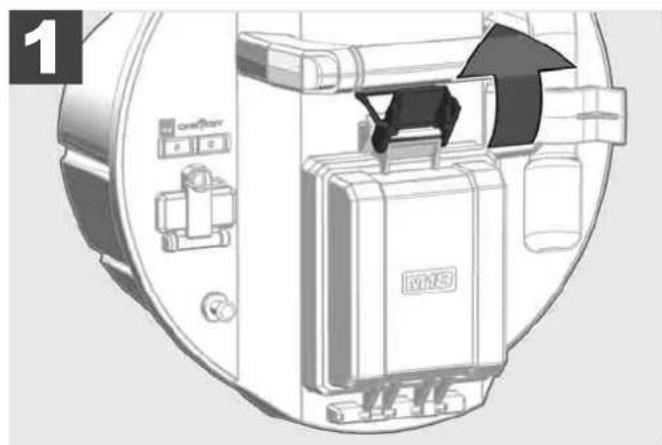

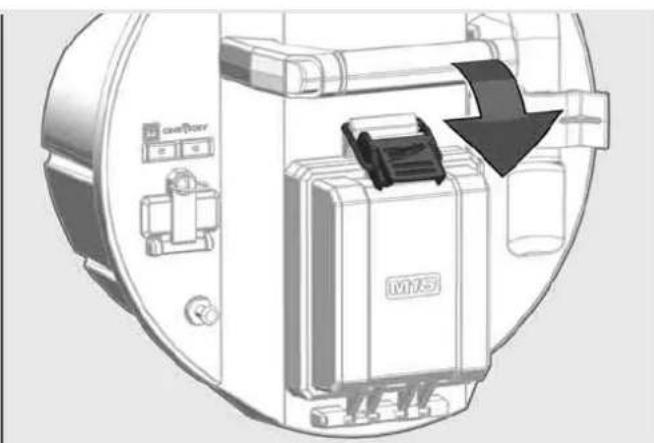

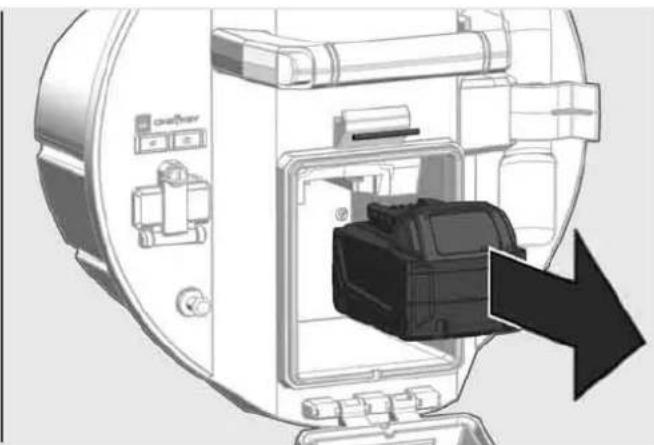

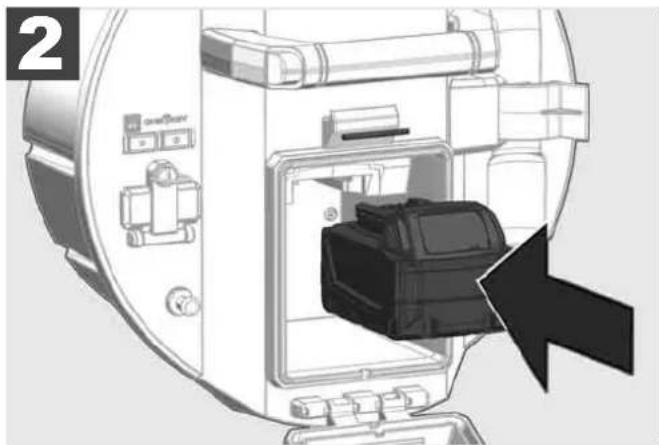

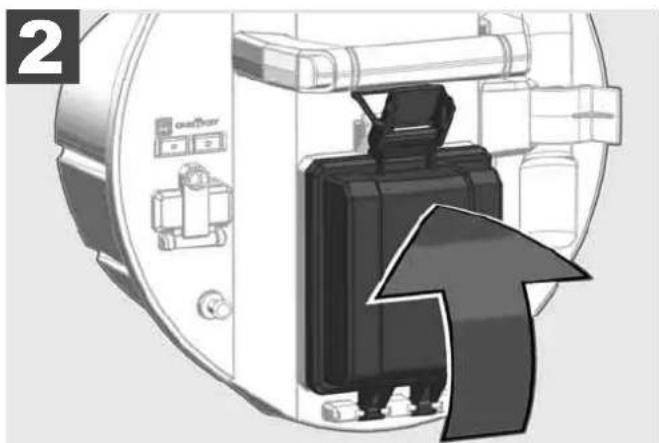

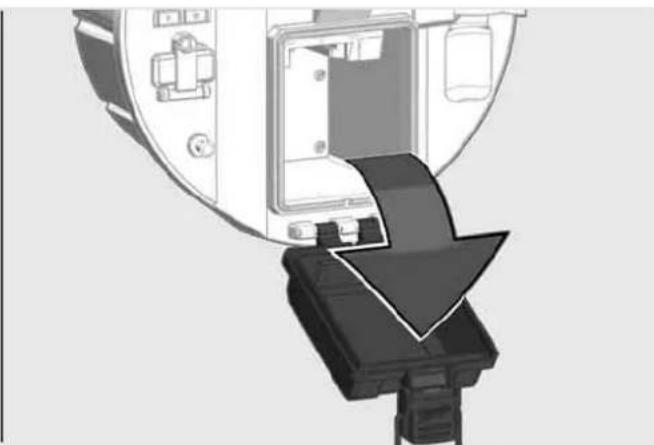

2.2 Innsetting og uttk av batteripakken

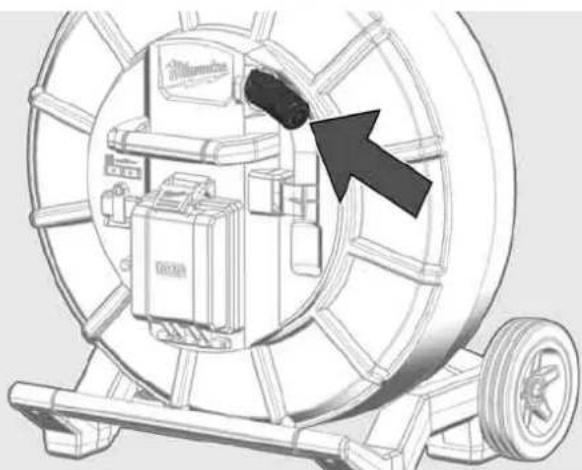

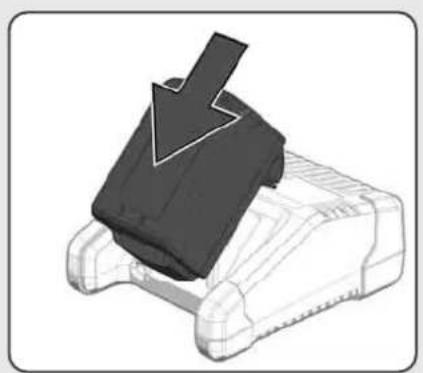

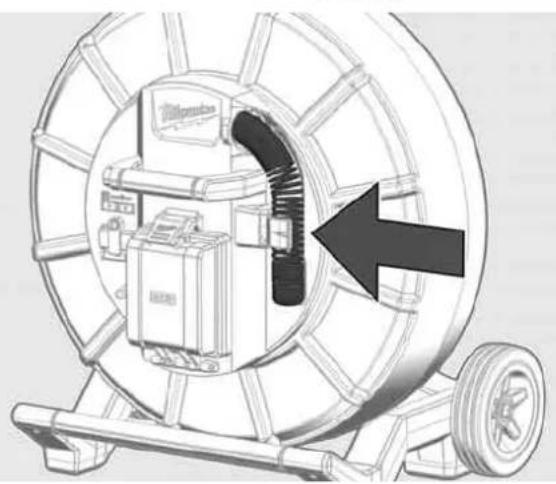

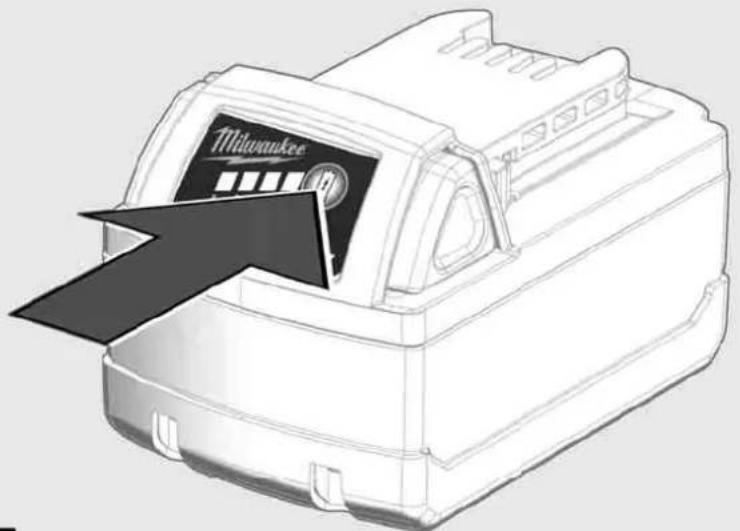

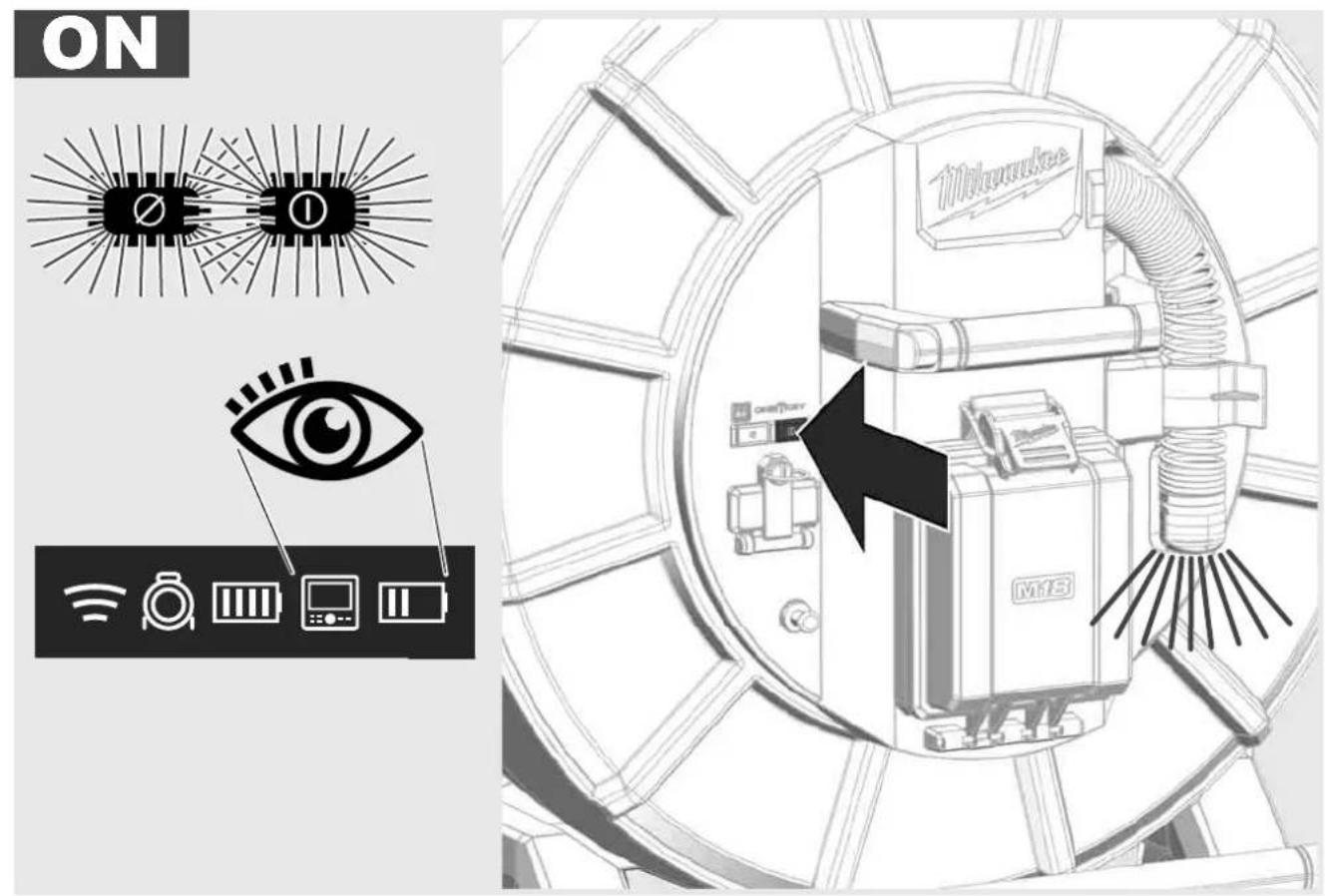

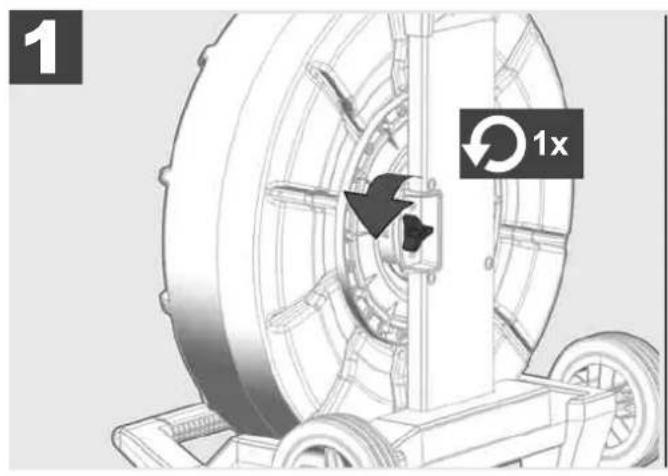

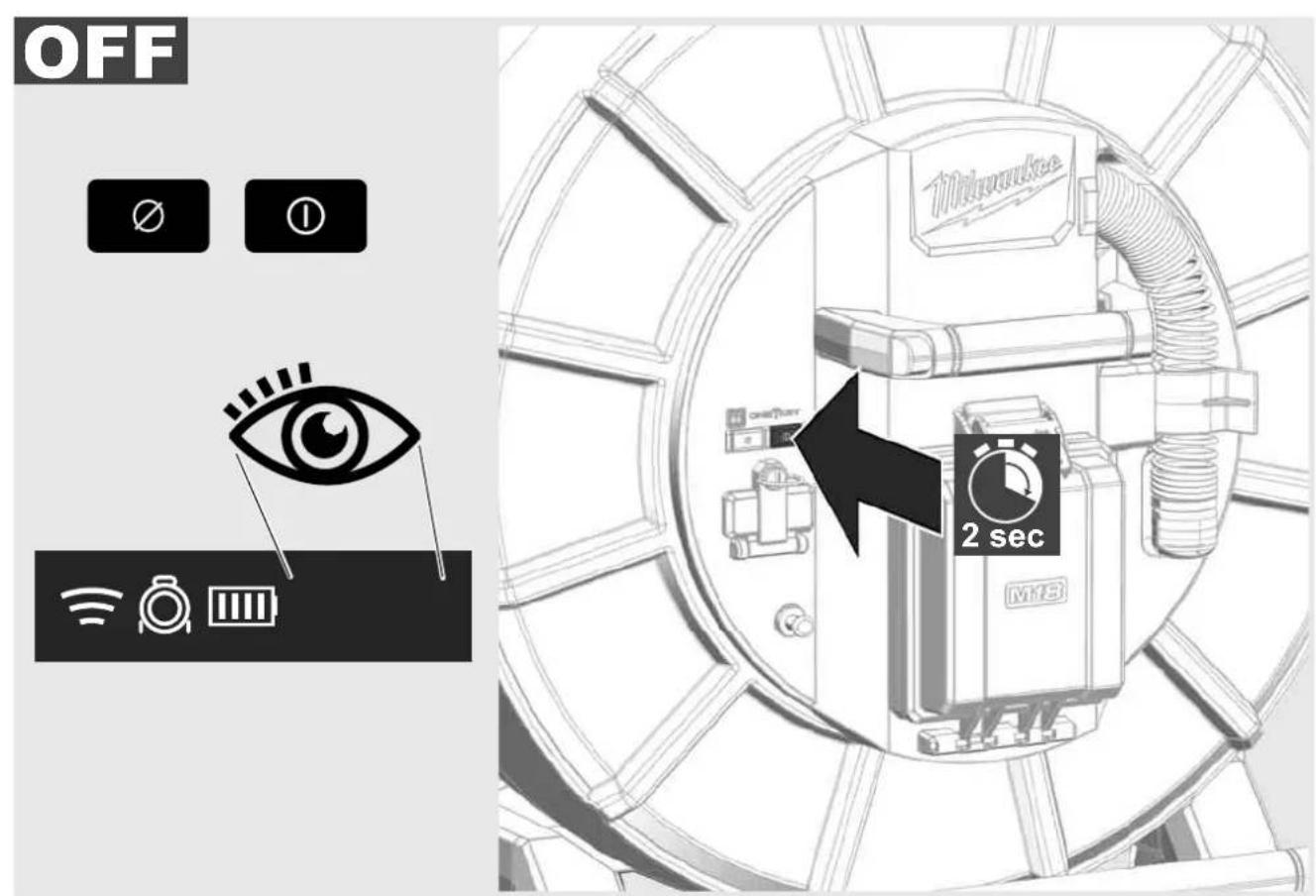

2.3 Kontroll av batteripakkens ladetilstand

3

4

1

2

3

4

2.7 Tilkobling av motor

For a endre innstillingene av RØRINSPEKSSJONSSYSTEMET, styre dets funksjoner og a vise bildene og videoene som er tatt opp med kameraet, er det nødvendig med et eksternt viseinstrument.

Det eksterne viseinstrumentet er/DD leveringsomfaget til RØRINSPEKSJONSSYSTEMET og mA kjopes inn separat.

De følgende variantene stared til disposisjon.

• MILWAUKEE TRÄDLØS MONITOR M18 SIM

• Nettbrett allerSMARTelefon med MILWAUKEE RØRINSPEKSJONS-APP.

Den TRADLØSE MONITOREN kobles til RØRINSPEKSJONSSYSTEMET med WiFi aller USB-C-port og er straks klar tilbruik. Dersom det brukes et nettbrett eller en smarttelefon, ma Forst MILWAUKEE RØRINSPEKSJONS-APPEN installereres pa det respektive apparatet.

FORSTE GANGS BRUK MED TRADLØS MONITOR M18 SIM:

1. Slå på SMART HUB og den TRÄDLØSE MONITOREN.
2. Den TRADLØSE MONITOREN kobler seg automatisk med SMART HUB innen 25 sekunder.

*For à apprette kabelforbindelsen, kobles monitoren til Smart Hub via USB-C-kabelen.

FORSTE GANGS BRUK MED SMARTTELEFON ELLER NETTBRETT.:

1. Lastedog installer MILWAUKEE RORINSPEKSJONS-APPEN.
2. Slá pá SMART HUB og viseinstrumentet.
3. Velg alternative Innstlinger > WiFi.
4. Velg alternativeT MTCAM [LAST 9 DIGITS OF HUB SERIAL #].
5. Legg inn passord: 29702000
6. Start MILWAUKEE RØRINSPEKSJONS-APPEN.

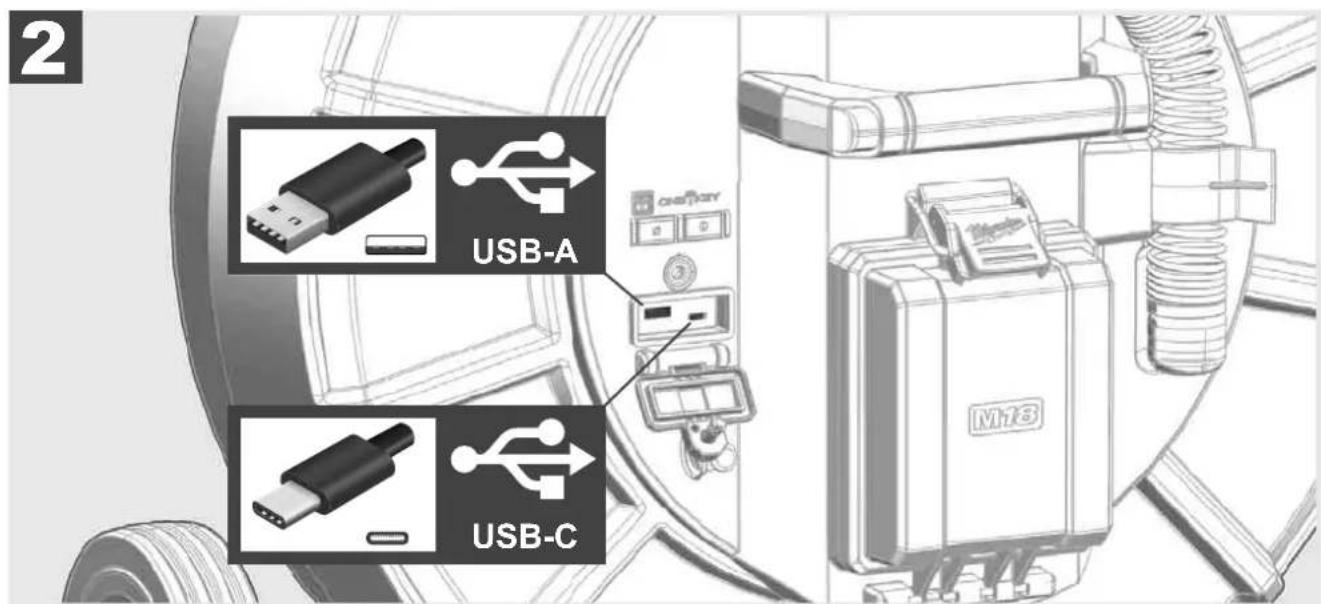

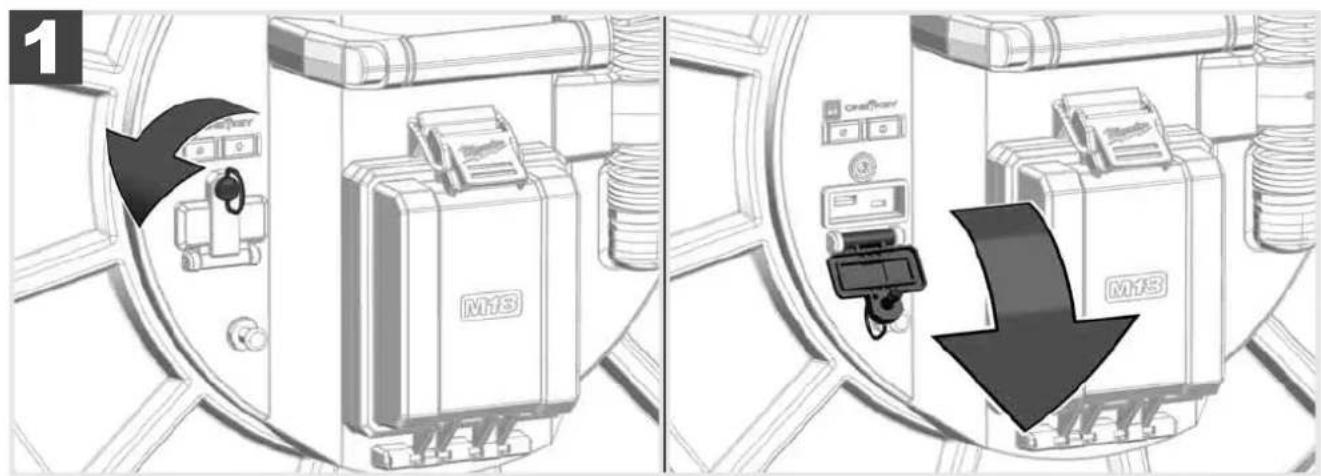

2.8 USB-porter

USB-A

• Port til normal bruk. Tillater det direkte opptaket av video- og bildefiler erler overforgen av disse fra det interne Smart Hub-drivverket.
  -Gjor det mulig a gennomfore oppdateringer av fastvarer pa Smart Hub.

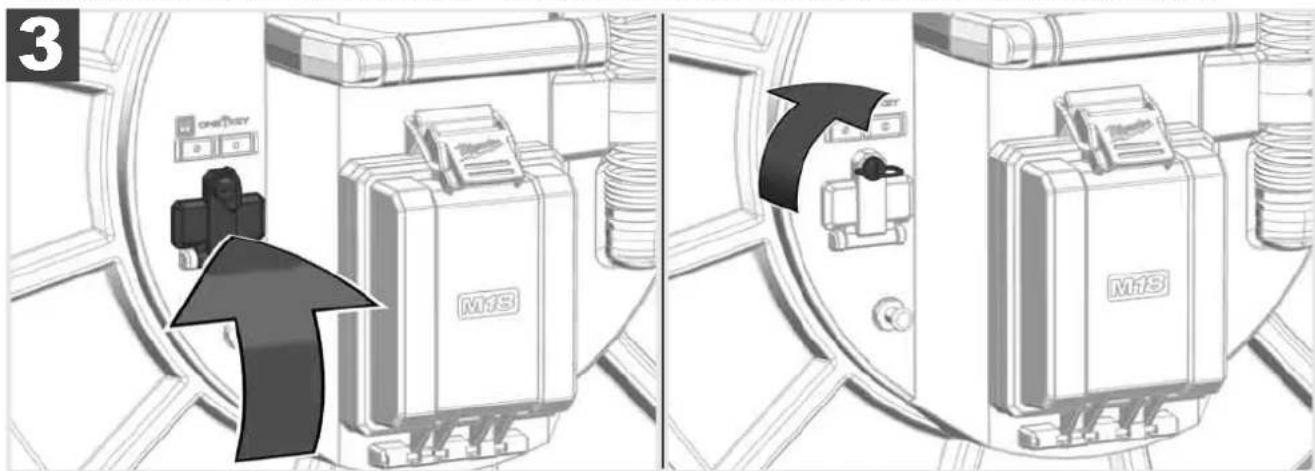

USB-C

• Gjør det mulig ø apprette forbindelse mellom den trådlose monitoren M18 SIM og Smart Hub uten WiFi-forbindelse. Strømforsyning til Smart Hub via den trådlose monitor M18 SIM eller omvendt, dersom batteripakken ikke er ladet.

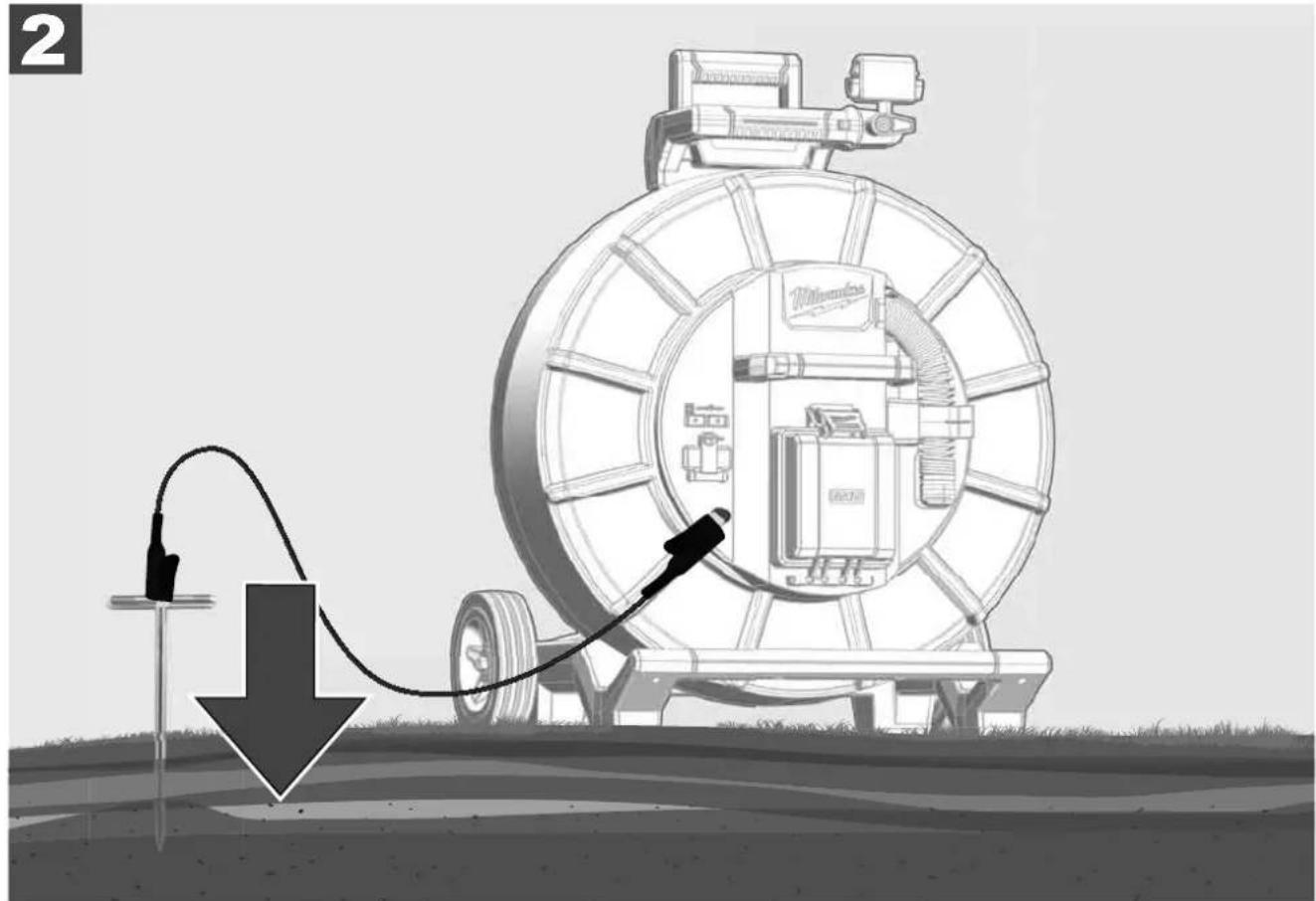

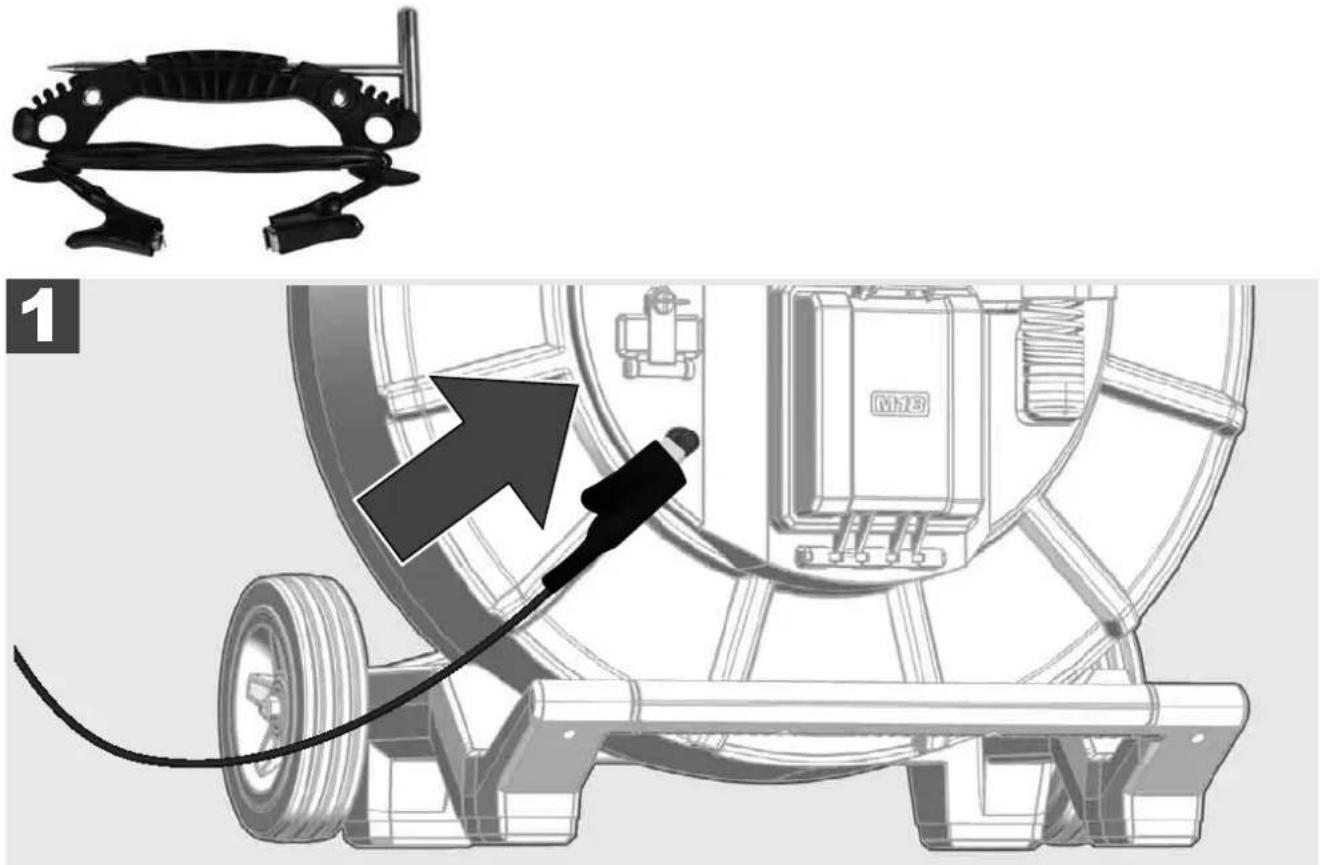

2.9 Jordspyd

Jordspydet ma alltid tas i bruk nar skyvekabelen forfolges via funksjonen KABELSPORING. Smart Hub magjordes sik at strømsloyfen er lukket og det sendes et godt lokaliseringssignal. Bruk den medleverte jordingskabelen samt jordspyd til jording av Smart Hub.

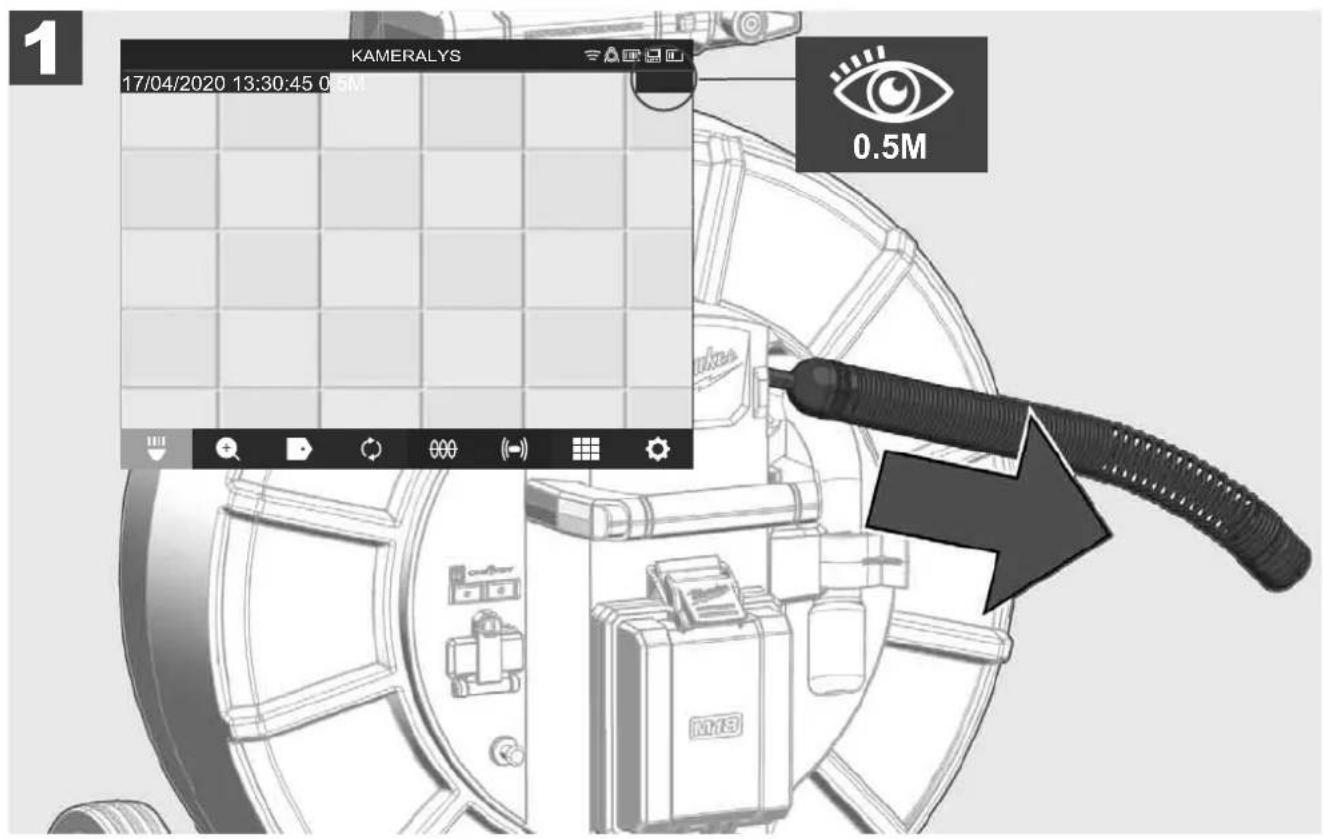

2.10 Tilbakestille lengdeteller

Ved avspoling av RORINSPEKSJONSTROMMELEN vises lengden til den avspolede kabelen på statuslinjen til den trådløse monitoren M18 SIM.

For a tilbakestille visningen, trykk pa knapp

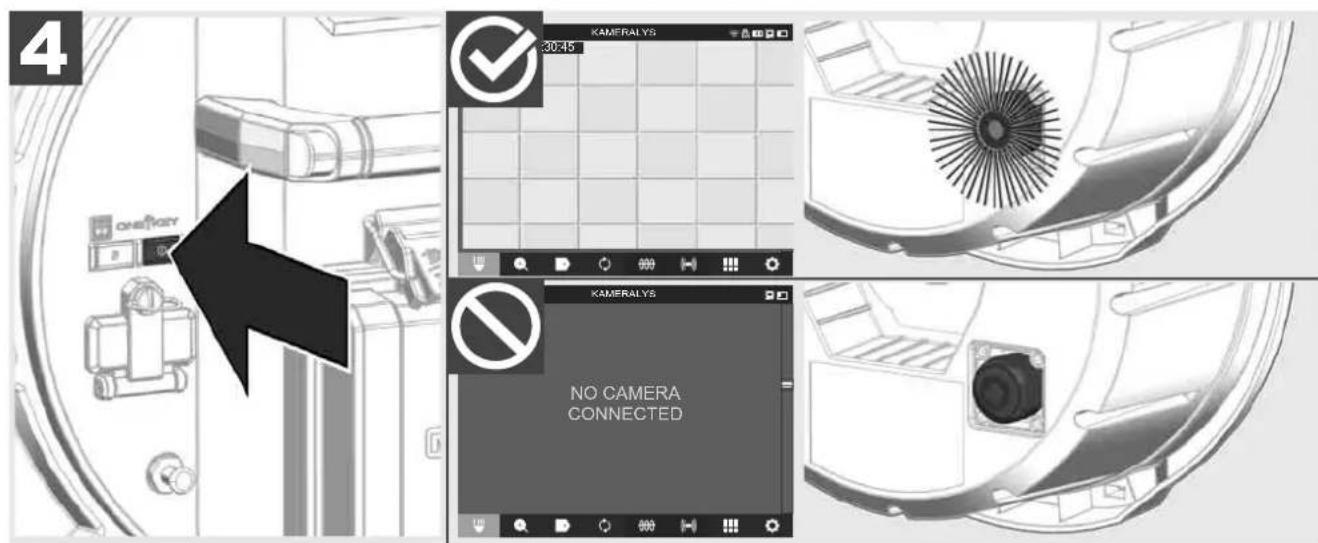

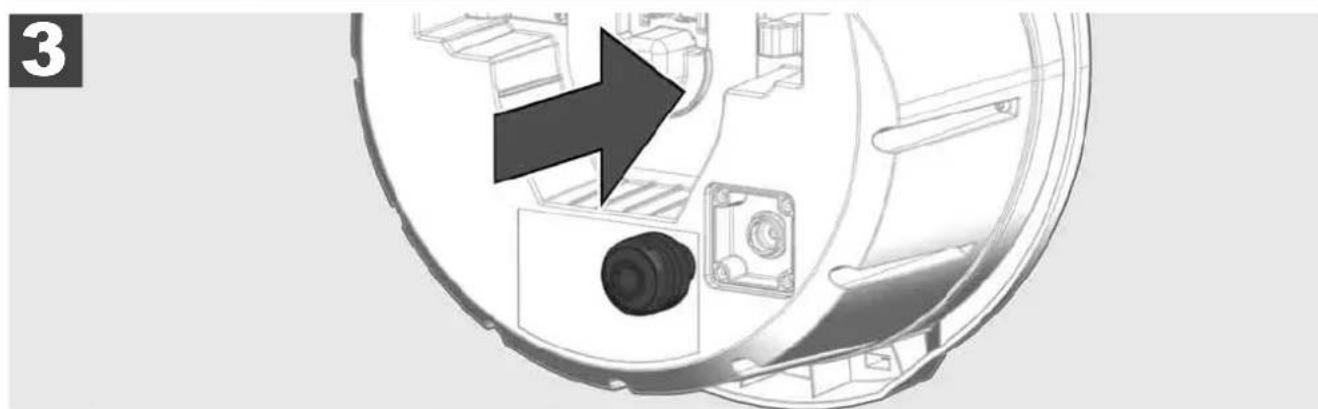

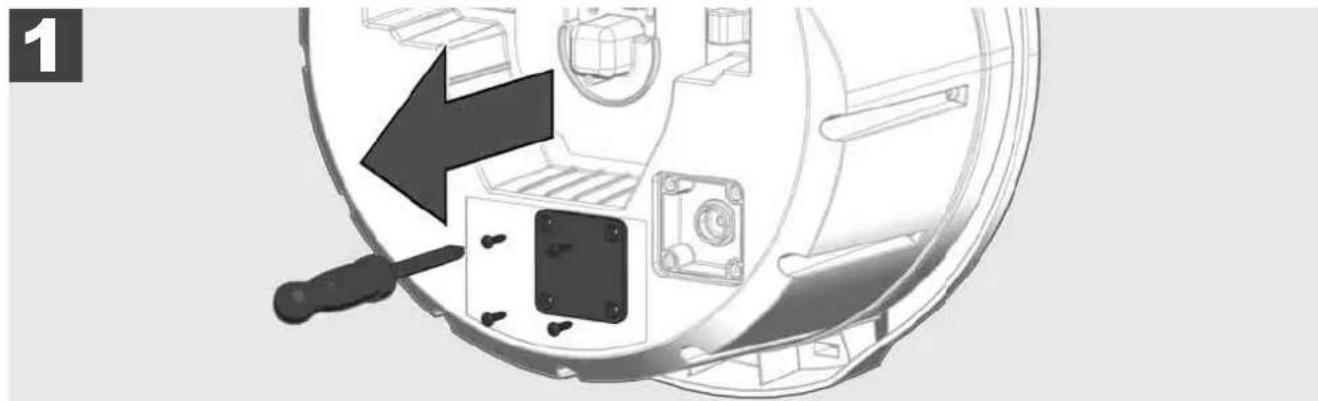

2.11 Kamera-testtilkobling

Dersom det skulle oppsta problemer med kamerahodet, kan kameraet kontrolleres via testtilkoblingen.

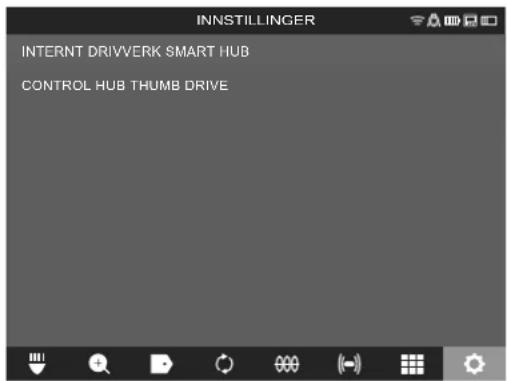

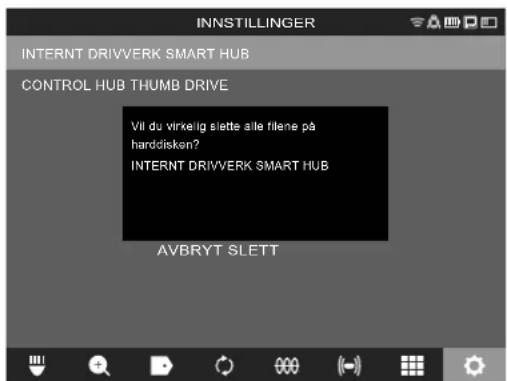

2.12 Formatering av internt drivverk og USB-minnepinne

Medienne funksjonen kan du formaterete det interne 500-GB-drivverket til Smart Hub aller USB-minnepinnen. USB-minnpinnen ma formateres i FAT32-format.

1. Velg INNSTILLINGER FORMATERE MINNET
2. Velg ut minnet.

1. Bekreft meldingen på bildeskjermen.

Det valgte drivverket formateres, og systemet vender tilbake til menyen INNSTITILLINGER.

2.13 Fabrikinnstillinger

Valget av funksjonen Fabrikinnstillinger tilbakerstiller Smart Hub M18 SISH til verdiene som var innstilt i fabrikken.

De falgende innstillingene av Smart Hub M18 SISH tilbakestilles:

• ETIKETTER slettes.
  -VIDEO-OGBILDE-innstlingertilbakestillestil1080P.
• FIRMANAVNET slettes.
• SONDEFREKVENSEN tilbakerstilles til fabrikinnstillinger.
• KABELSPORINGEN tilbakesstilles til fabrikinnstillinger.
• BILDESKJERMINNSTITLLINGENE tilbakestilles til fabrikinnstlinger: fargetone, lysstyrke, kontrast, metning.
• MÄLEENHETER

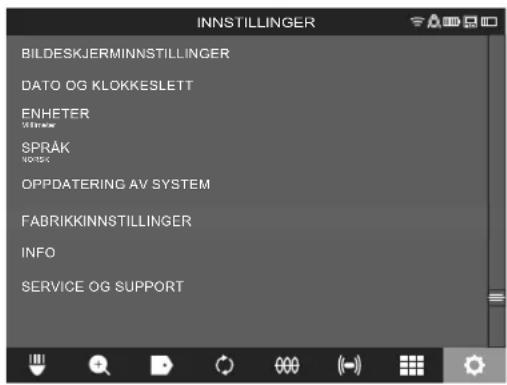

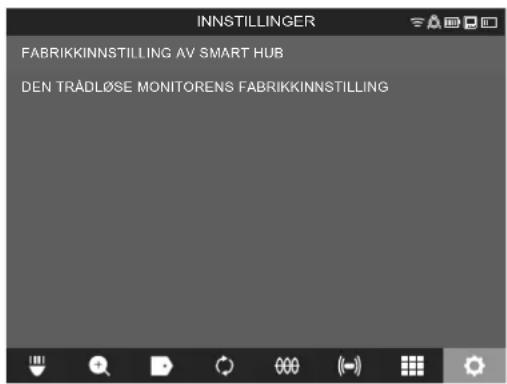

1. Velg INNSTILLINGER FABRIKKINNSTILLINGER

2. Velg FABRIKKINNSTILLINGER Smart Hub M18 SISH.

3. Les og bekreft delle tilbakestellingsmeldingen med OK.

Tilbakestillingen til fabrikkinstillinger er avsluttet, og systemet vendter tiltbake til untermenyFABRIKKINNSTILLINGER.

1. Slå på Smart Hub M18 SISH og den tradløse monitoren M18SIM eller nettbrettet med Milwaukee® rørinspeksjonsappen.
2. Forviss deg om at den tradlse monitor M18 SIM aller nettbrettet er koblet til Smart Hub M18 SISH via WiFi. Dersom det ici finnes noen WiFi-forbindelse, ma donne fprest opprettes.

3. Stikk USB-minnpinnen med oppdateringen av fastvaren inn i USB-A-porten til Smart Hub M18 SISH.

4. Velg INNSTILLINGER SYSTEM-UPDATE

1. Velg Smart Hub M18 SISH.

1. Filnavnet til oppdateringen vises på bildeskjermen. Velg FILNAVN for a starte oppdateringen.

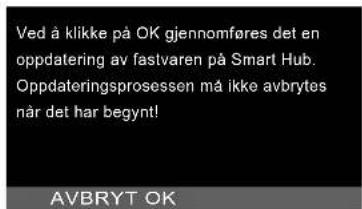

1. Les og bekreft donne advarselen med OK.

1. Pä en fremdriftsviser vises fremdriften av oppdateringen.

1. När oppdateringen er fertig,kommen det en melding til syne som mA bekreftes. Velg OK for a starte systemet pa nytt.

1. Velg INNSTILLINGER INFO for a kontrollere om fastvareversjonen har blitt aktualisert.

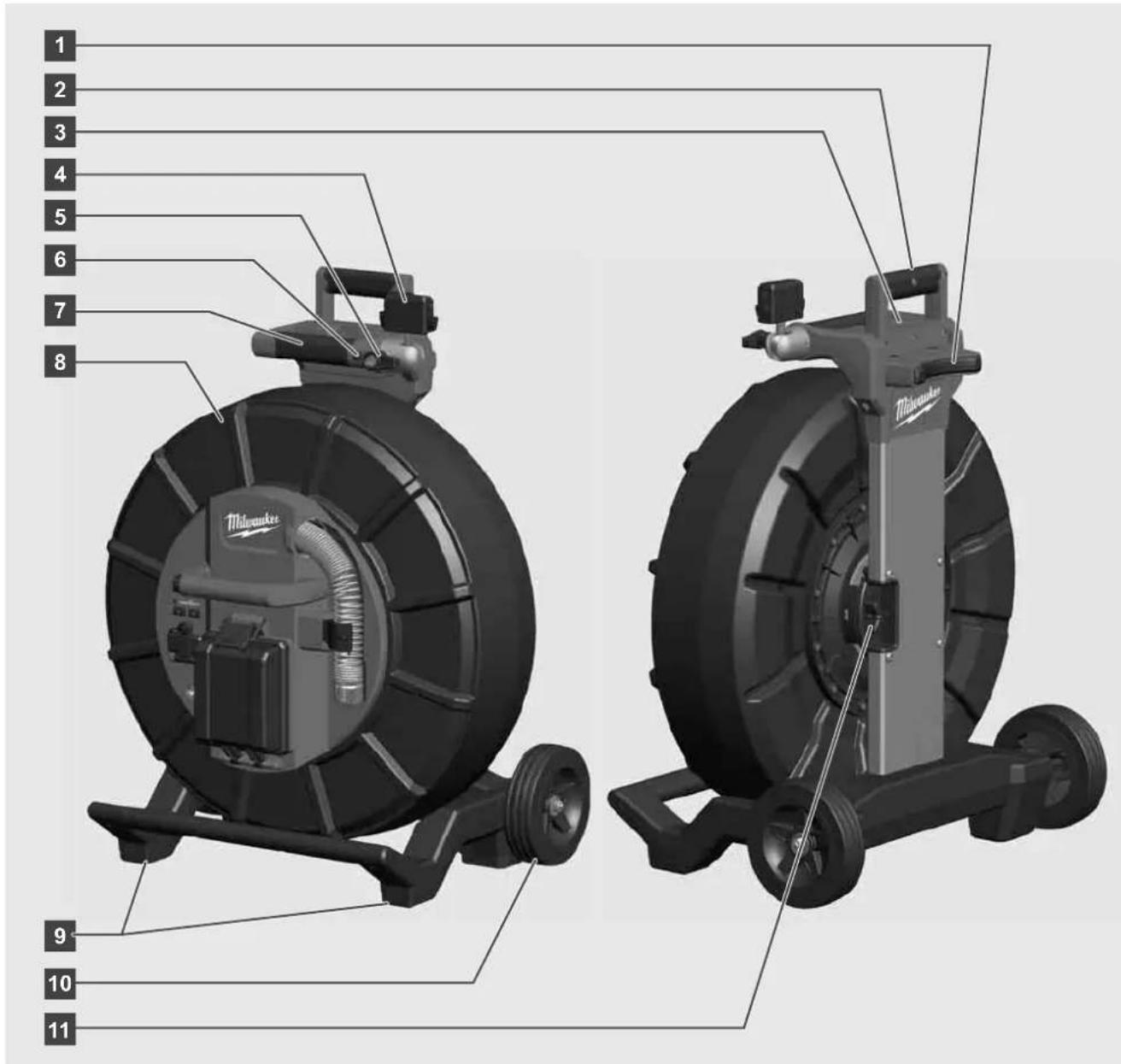

3.1 Oversikt rørinspeksjonstromler M18 SIC36HDR, M18 SIC30HDR

1 Justeringsfot for horizontal bruk
2 Trädløs monitor M18 SIM - holder og tlikobling for nettbrett
3 Tradsøs monitor M18 SIM - rotasjonsretning
4 Tradløs monitor M18 SIM - tippelås
5 Handtak
6 Kabeltrommel med skyvekabel
7 Justeringsfot for vertical bruk
8 Kabeltrommelbrems
9 Justeringsfot for horisontal bruk
10 Baeinnretning M18 SIC36HDR
11 Skulderstropp M18 SIC30HDR

1 Justeringsfot for horizontal bruk
2 Uttrekkbart handtak (i innskjovet stilling)
3 Knapp til lasing og opplasing av det uttrekkbare handtaket
4 Trads monitorM18 SIM - holder/nettbretholder og -tikobling
5 Trádløs monitorM18 SIM - rotasjonslås
6 Tradløs monitorM18 SIM - tippelås
7 Handtak
8 Kabeltrommel med skyvekabel
9 Justeringsfot for vertical bruk
10 Hjul
11 Kabeltrommelbrems

3.3 Installasjon av bareainnretning

RORINSPEKSJONSTROMMELEN M18 SIC36HDR er utstyrt med en baeinnretning som trommelen kan barees med pa ryggen som en ryggsekk. Medijke baeinnretningen kan den lille trommelen problemlost Transporteres til bruksstedet, noe som er saerlig practisk nar man ma gä i trapper ell er ved bruk pa stiger.

2

Huk fast baeinnretningen overst og trykk med handballen mot undersiden inntil baeinnretningen smekker i las. Trekk kort i baeinnretningen for a sikre at den har smekket i las.

1

2

3.6 Innstilling av tradløs monitor M18 SIM

3.7 Bruk av rørinspeksjonstrommel

Kontroller skyvekabelen for tegn på slitasje - Kontroller kabelen for kutt, knekk og slitasje under oppspolingen. Dersom mantlingen er sö avslitt at det gule eller hvite kevlarvevet er synlig,鬆 skyvekabelen skiftes ut. VedBruk av en skyvekabel med skadd mantling kan det trenge inn vann og fuktighet, noe som har en negativ innflytelse på kameraopptakene eller det kan sagar före til at kameraet svikter.

Illustrasjonen nedenfor viser eksempler på svært skadde mantlinger. Slike skyvekabler skal skiftes ut sæ snart som mulig.

Skyvekabelen og fjærkomponenten skal alltid holds tørre og rene - Kabelen ma alltid rengjores med en ren, tør klut nar den spoles opp. Nár arbeidsdagen er til ende, skal kamerahodet og fjærén holdes under rennende vann, og fjern forurensningsrester forsiktig. Rist tørt og blas rester av vann tør med lavtrykksluft, la deretter delene fæ tørke helt. Kamerahode, skyvekabel og tilkblingsdeler er utsatt for aggressive kjemikalier under det daglige arbeidet. En omhyggelig rengjøring av systemet forlenderisse delenes brukstid.

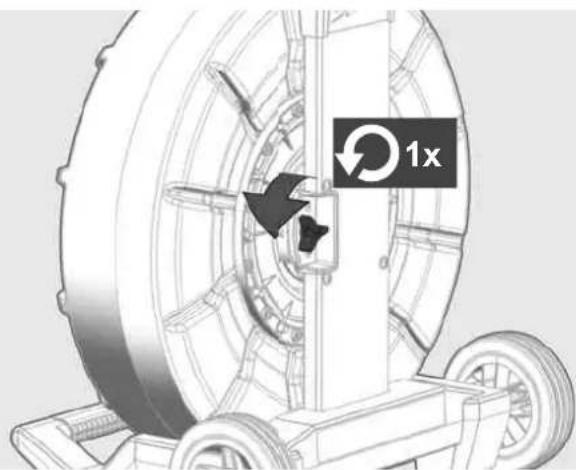

Vær forsiktig i omgangen med skyvekabelen - trekk ikke skyvekabelen ut av trommelen nr denne er lasta. Hvis dette ikke overholds, blir kabelen sammentrykkeit trommelen og dermed utsatt for ekstrem belastning. Nár skyvekabelen skyves tilbake i trommelen nr dette er lasta, kan dette fere til at rullen velter, eller kabelen kan knekke av.

Still trommelen opp i en avstand pa ca. 1 til 2 meter fra inngangsstedet, pa jevn grunn. På dette maten gjenstår det enna tilstrekkelig plass til Å handtere kabelen, uten at kabelsloyfene trekkes over bakken. Betjen om nødvendig frijsjonsbremsen for a retardere skyvekabelens bevegelser.

Hvis trommelen brukes i horisontal posisjon, forstorres flaten mellom fottene. Dette sorger for at trommelen star mer stabilt pa ujevn grunn og reduserer dens hoyde, noe som er en fordel der det er trangt om plassen.

3.8 Komponent kamerahode!

Unngå hvis mulig Å berøre det gronne kretskortet eller gullkontaktene på fjærkomponenten samt kamerahodet med bare hender. Hvis dette ikke overholds, overfores fettbelegget du har på hendene til disse komponentene, noe som igjen kan före til at de korroderer svært tidlig. Ha om mulig på deg rene og torre gummihansker.

Tørk av kamerahodet med en tarr klut fdr du tar det ut, og fjern smussrester som kan falle ned i kameraets tilkblingsomrade.

Ikke stram til for mye, og seks bruk for mye makt!

3.9 Fjærkomponent

Unngå hvis mulig Å berøre det gronne kretskortet eller gullkontaktene på fjærkomponenten samt kamerahodet med bare hender. Hvis dette ikke overholds, overfores fettbelegget du har på hendene til disse komponentene, noe som igjen kan före til at de korroderer svært tidlig. Ha om mulig på deg rene og torre gummihansker.

Tørk av kamerahodet med en tørr klut før du tar det ut, og fjern smusspartikler som kan falle ned i kameraets tilkblingsområde.

Ikke stram til for mye, og seks bruk for mye makt!

1
2

3

4

3.10 Vernedeksel til kamerahode

Vernedeksler - Passende til kamerahoder med 25 mm aller 34 mm diameter. Disse vernaldeksle leveres med alle RORINSPEKSJONSTROMLER aller reservekamerahoder.

3.12 Service og support

Dersom ditt RORINSPEKSJONSSYSTEM mä repareres,kommen du til Milwaukee-vertkoy via katalogen SERVICE & SUPPORT, der finner du alle viktige Telefonumre.

Velg INNSTILLINGER SERVICE & SUPPORT

INNEHÄLL

1 Allmanna commentatorer 2

Utbytesbatteri som ej anvants pa lange maste laddas fore nytt bruk.

En temperatur over 50^ minskar batteriets prestanda. Undvik langre uppvärmning tex i solen aller nara ett element.

1. Uppateringens fortskridande visas med stapel.

1. Vid slut et upddateringen visas et meddelande som maste bekräfts. Välj OK for att starta om systemet.
