BRUKSANVISNING M18 SIC36 HDR MILWAUKEE

Rørinspektionstromlen tjener til på- og afvikling og til styring af skydekablet. Tromlerne fås i følgende størrelser: M18 SIC30HDR, M18 SIC36HDR og M18 SIC60SCHDR til rør med en diameter fa 50 mm til 150 mm og den større model M18 SIC60HDR til rør fra 75 mm til 250 mm.

- Sørg for at kontakterne er beskyttet og isoleret for at forhindre kortslutninger.

1.10 Vedligeholdelse

- MILWAUKEE R∅RINSPEKTIONS-APP på tablet eller smartphone

3.12 Service og support

1 Generell informasjon....2

1.1 Spesielle sikkerhetsforskrifter for rørinspeksjonssystemer 2
1.2 Ytterligere sikkerhets- og arbeidsinstrukser....2
1.3 Tekniske data....3
1.4 Tiltenkt bruk....3
1.5 Krav som stilles til radiofrekvenser for europeiske installasjoner....3
1.6 EU-Samsvarserklæring....4
1.7 ONE-KEY™ 4
1.8 Batteripakker....4
1.9 Transport av litium-ion-batteripakker....4
1.10 Vedlikehold....4
1.11 Symboler....5

2 Smart Hub M18 SISH 6

2.1 Oversikt Smart Hub M18 SISH 6
2.2 Innsetting og uttak av batteripakken 7
2.3 Kontroll av batteripakkens ladetilstand 8
2.4 Innsetting av Smart Hub M18 SISH 9
2.5 Fjerning av Smart Hub M18 SISH 10
2.6 På-/Av-bryter 11
2.7 Tilkobling av motor 12
2.8 USB-porter 13
2.9 Jordspyd 14
2.10 Tilbakestille lengdeteller 15
2.11 Kamera-testtilkobling 16
2.12 Formatering av internt drivverk og USB-minnepinne 17
2.13 Fabrikkinnstillinger 18
2.14 Systemoppdatering 19

3 R∅RINSPEKSJONSTROMLER 21

3.1 Oversikt rørinspeksjonstromler M18 SIC36HDR, M18 SIC30HDR 21
3.2 Oversikt rørinspeksjonstromler M18 SIC60SCHDR, M18 SIC60HDR 22

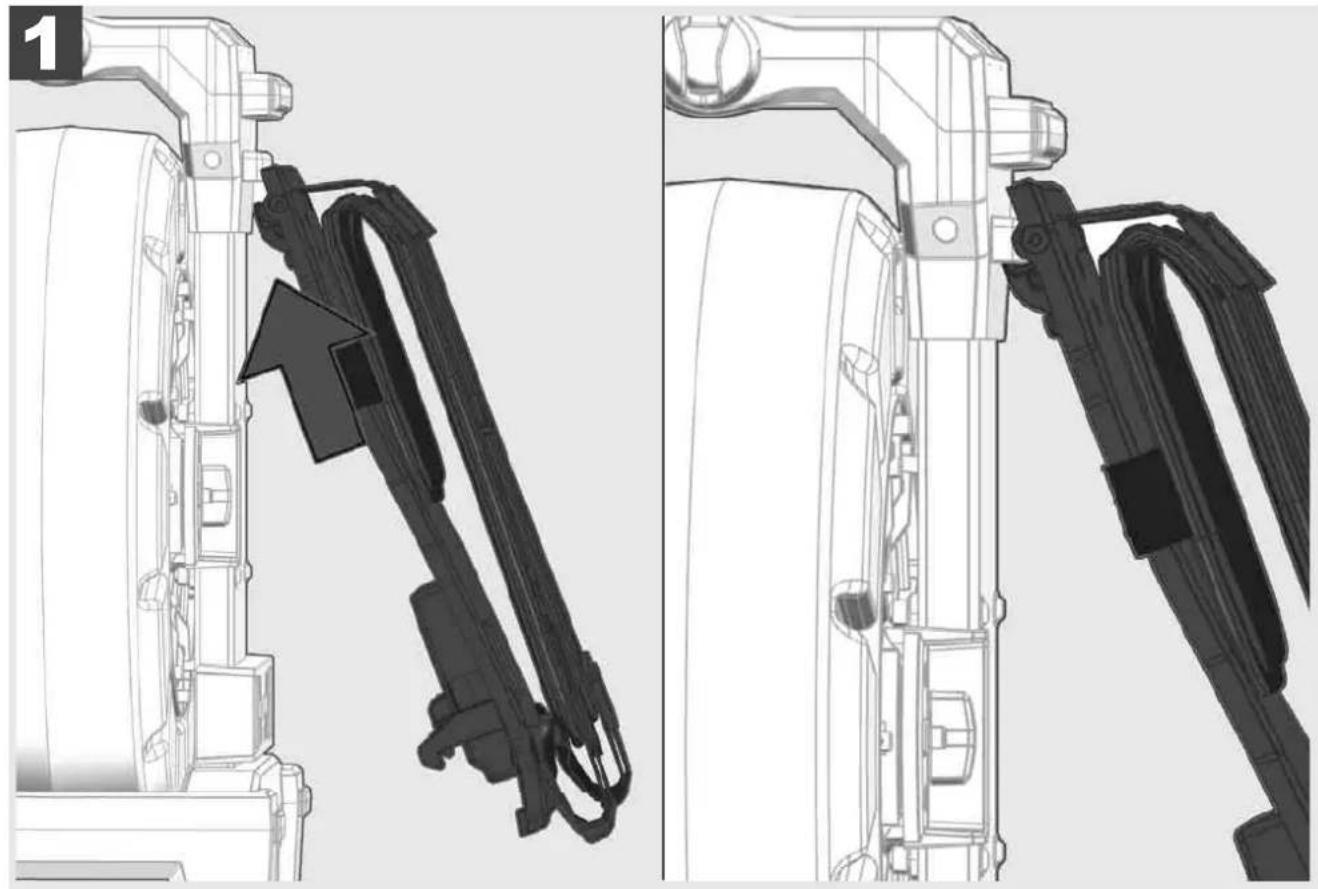

3.3 Installasjon av bæreinnretning 23
3.4 Fjerning av bæreinnretning 24
3.5 Installasjon av trådløs monitor M18 SIM 25
3.6 Innstilling av trådløs monitor M18 SIM 26

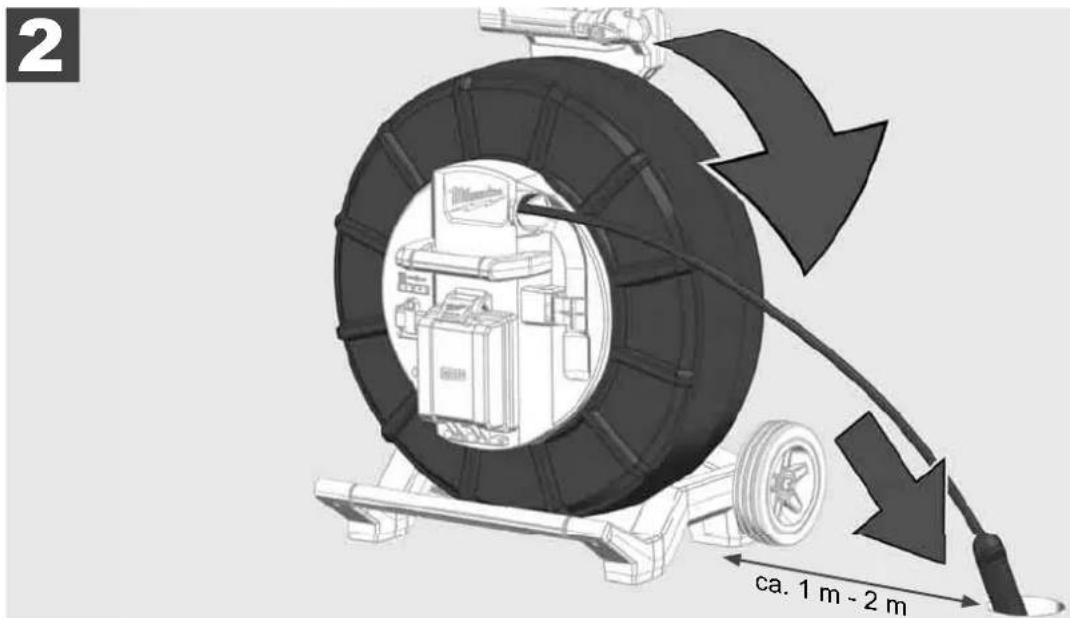

3.7 Bruk av rørinspeksjonstrommel 27

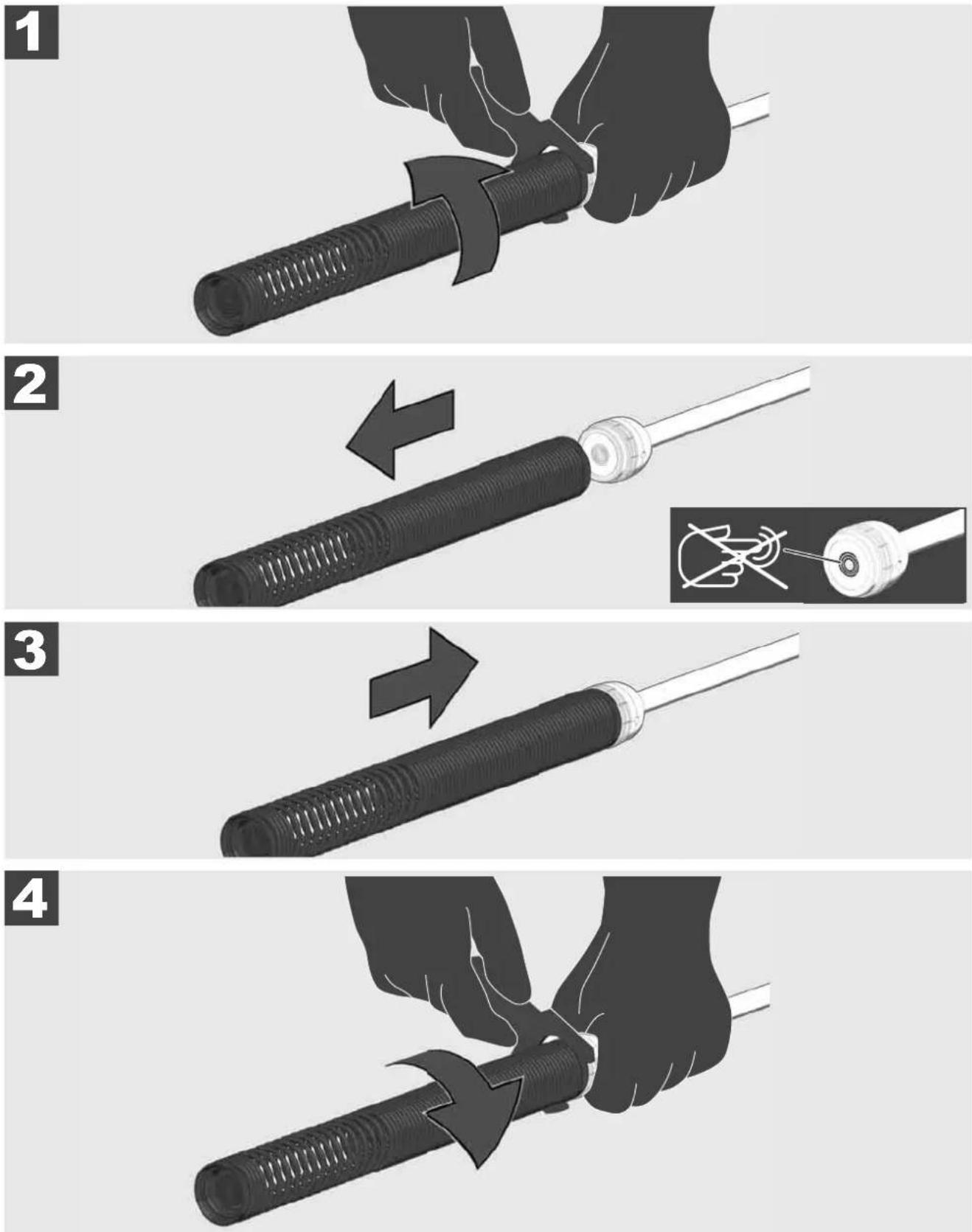

3.8 Komponent kamerahode 28
3.9 Fjærkomponent 29
3.10 Vernedeksel til kamerahode 30
3.11 Kameraføringer 31
3.12 Service og support 32

1.1 Spesielle sikkerhetsforskrifter for rørinspeksjonssystemer

For å redusere faren for eksplosjon, elektrisk sjokk samt for materielle skader, må alltid arbeidsområdet kontrolleres før noen form for arbeider begynner. Kabelen må ikke komme i kontakt med elektriske komponenter, kjemikalier eller bevegelige deler.

For å redusere risikoen for skader på apparatet, skal det ikke brukes for mye kraft og kabelen må heller ikke knekkes. Ikke bruk inspeksjonskameraet og kabelen i områder hvor de kommer i kontakt med etsende eller oljete substanser.

Ikke bruk kameraet til fjerning av tilstoppinger eller hinder. Dette er ingen rørrenser!

Hvis avløpsrøret som skal inspiseres kan inneholde kjemikalier, bakterier eller andre giftige substanser eller smittestoffer, skal det bruker latex- eller gummihansker blant vernehanskene som er anbefalt av produsenten, samt vernebriller, ansiktsbeskyttelse, verneklær og pustevernmaske. Rørledninger kan inneholde kjemikalier, bakterier eller andre substanser som kan være giftige eller smittebærende og derfor kan forårsake forbrenninger eller andre alvorlige skader.

Overhold hygieneforskriftene. Ikke spis eller røyk mens du arbeider med apparatet. Etter omgang med eller bruk av rørinspeksjonssystemet skal hender og andre kroppsdeler som har kommet i kontakt med rørinnholdet alltid vaskes med varmt vann og såpe. Slik unngår du helsefarer på grunn av kontakt med giftig eller smittebærende stoff er.

Kontroller kabelen for tegn på slitasje og skader før du tar den i bruk. Skift ut en slitt eller skadet kabel før du tar apparatet i bruk.

FORSIKTIG! Ved transport av rørinspeksjonssystemet på ryggen ved hjelp av bæreinnretningen, må det utvises stor forsiktighet. Du kan miste likevekten.

Bruk apparatet alltid med overlegg og forsiktighet. Det er umulig å forutse alle faresituasjoner. Ikke bruk dette apparatet dersom du ikke forstår den foreliggende veiledningen eller du føler at arbeidet er for mye for deg. Henvend deg til Milwaukee eller en kvalifisert spesialist dersom du ønsker ytterligere informasjon eller opplæring.

Ikke fjern etiketter og typeskilt. Disse skiltene inneholder viktig informasjon. Dersom disse skiltene ikke lenger er lesbare eller de mangler, ta kontakt med MILWAUKEE-kundeservice for å få tilsendt nye skilt gratis.

En hel del støv som forårsakes av slipe-, sage- og boremaskiner eller øvrige byggeaktiviteter kan inneholde kjemiske stoffer som virker kreftfremkallende eller som kan skade forplantningsevnen. Eksempler på denne typen kjemiske stoff er er følgende:

Risikoen for eksponering er avhengig av hvor ofte du utfører denne type arbeider. For å holde risikoen for eksponering så lav som mulig, må du alltid arbeide i godt luftede områder. Ha alltid på deg et offisiell godkjent verneutstyr, som eksempelvis støvmasker med mikropartikkelfi liter.

1.2 Ytterligere sikkerhets- og arbeidsinstrukser

Ikke skift ut batteripakken när verktøyets overfl ate er våt.

Bukte batteripakker skal ikke brennes eller kastes i husholdningsavfallet. Milwaukee fagforhandlere tilbyr en miljøriktig avfallshåndtering av gamle batteripakker.

Ikke oppbevar batteripakker sammen med metallgjenstander (fare for kortslutning).

Batteripakker av systemet M18 skal kun lades med ladere av systemet M18. Ikke bruk batteripakker fra andre systemer.

Under ekstrem belastning og ekstrem temperatur kan det lekke ut batterivæske fra skadede batteripakker. Ved berøring med batterivæske, vask umiddelbart med såpe og vann. Ved kontakt med øynene må øynene øyeblikkelig skylles grundig i rennende vann i minst 10 minutter, og oppsøk lege umiddelbart.

Dette apparatet skal ikke betjenes eller rengjøres av personer som har innskrenkede fysiske, sensoriske eller åndelige evner, eller som har manglende erfaring eller kunnskaper, med mindre de har fått opplæring i sikker omgang med apparatet av en person som er juridisk ansvarlig for deres sikkerhet. Ovennevnte personer skal holdes under tilsyn ved bruken av apparatet. Dette apparatet skal holdes utilgjengelig for barn. Når det ikke brukes, skal det derfor oppbevares trygt og utenfor barns rekkevidde.

1.3 Tekniske data

Rørinspeksjonssystemet tjener til sikring og inspeksjon av rørledninger. Systemet består av tre moduler:

- Rørinspeksjonstrommel M18 SIC30HDR, M18 SIC36HDR, M18 SIC60SCHDR, M18 SIC60HDR

Rørinspeksjonstrommelen tjener til opp- og avspoling og til styring av skyvekabelen. Trommelen kan leveres i de følgende størrelsene: M18 SIC30HDR, M18 SIC36HDR og M18 SIC60SCHDR for rør med en diameter på 50 mm til 150 mm og den større modellen M18 SIC60HDR for rør med en diameter på 75 mm til 250 mm. Alle tromlene inneholder en skyvekabel med fjærkomponent som er montert på det selvnivellerende kamerahodet. Den trådløse monitoren M18 SIM og Smart Hub M18 SISH kan brukes med alle tromlene. Alle tromlene kan brukes både loddrett som vannrett. På baksiden av M18 SIC36HDR kan det festes en bæreinnretning, slik at apparatet kan bæres på ryggen.

- Smart Hub M18 SISH

Smart Hub M18 SISH brukes til å styre rørinspeksjonssystemet.

Den trådløse monitoren M18 SIM eller nettbrettet som Milwaukee® rørinspeksjonsappen er installert på, kobler seg sammen med Smart Hub M18 SISH for å motta videoopptakene og bildene. Både videoer og bilder lagres på det interne drivverket til Smart Hub M18 SISH.

- Trådløs monitor M18 SIM (ikke med i leveringsomfanget, kan kjøpes inn separat)

Den trådløse monitor M18 SIM gjør det mulig å se på videoene som er tatt opp med kamerahodet. Dessuten kan man opptegne videoer og foto samt avspille videoer og bildefiler. Under videoopptaket kan man ta opp talte kommentarer via den interne mikrofonen. Via funksjonen «Etiketter» kan man også føye til kommentartekster. Kommentartekstene tones inn i videoen som er tatt opp og vises sammen med dato, klokkeslett og avviklet kabellengde på fotoene.

Dette apparatet må bare brukes til tiltenkt formål, slik det er angitt.

1.5 Krav som stilles til radiofrekvenser for europeiske installasjoner

Merk: Dette apparatet har blitt testet og overholder grenseverdiene for en mottaker i kategori 3 iht. EN 300 440 V2.1.1.

Disse grenseverdiene skal sikre en rimelig beskyttelse mot radioteknisk støy i boligbygninger.

Dette apparatet reagerer på andre apparater som sender ut radiobølger i frekvensområdet 2402 til 2480 MHz. Derfor kan det oppstå støy ved bruk av fjernstyringen. Det kan ikke utelukkes at det manifesterer seg støy under visse betingelser. For å konstatere om dette apparatet forstyrres pga. radiosignaler fra andre apparater, må du slå de andre apparatene av en kort stund for å kontrollere om støyen da forsvinner. De følgende tiltakene kan hjelpe til å utbedre støyen:

• Slå av støykilden.
• ∅k avstanden til støykilden.
• Søk hjelp hos en fagforhandler eller en kvalifisert radiotekniker.

1.6 EU-Samsvarserklæring

Herved erklærer Techtronic Industries GmbH at radioanlegget type M18SISH samsvarer med direktiv 2014/53/EU. Den fullstendige teksten i EU-samsvarserklæringen er tilgjengelig på den følgende internettadressen: http://services.milwaukeetool.eu

1.7 ONE-KEY™

For å lære mer om ONE-KEY funksjonaliteten til dette apparatet, må du lese den vedlagte hurtigstartveiledningen, eller besøk oss i Internett på adressen www.milwaukeetool.com/one-key. Du kan laste ned ONE-KEY appen på din smarttelefon via App Store eller via Google Play.

Dersom det oppstår elektrostatiske oppladninger, brytes bluetooth-forbindelsen. I dette tilfellet må du gjenopprette forbindelsen manuelt.

Apparatet tilfredsstiller minimumskravene iht. EN 55014-2:2015 / EN 301489-1 V2.2.3 / EN 301489-17 V3.1.1.

ONE-KEY™ indikator

Blå lamper: Radioforbindelsen er aktiv og kan stilles inn via ONE-KEY™ appen.

Blå lampe blinker: Apparatet kommuniserer med ONE-KEY™ appen.

Rød lampe blinker: Av sikkerhetsgrunner har apparatet blitt sperret og kan låses opp av operatøren via ONE-KEY™ appen.

1.8 Batteripakker

Batteripakker som ikke har vært i bruk over lengre tid må lades opp før bruk.

En temperatur på over 50 °C reduserer batteripakkens yteevne. Lengre tids oppvarming av solen eller oppvarming må unngås.

Hold koblingskontaktene på lader og batteripakke rene.

For å oppnå en optimal brukstid, må batteripakken lades fullstendig opp etter bruken.

For å oppnå en lå lang brukstid som mulig, bør batteripakken fjernes fra laderen etter opplading.

Ved oppbevaring av batteripakken i mer enn 30 dager:

Batteripakken skal lades opp igjen hver 6. måned.

1.9 Transport av litium-ion-batteripakker

Litium-ion-batteripakker faller inn under de lovfestede forskriftene om transport av farlig gods.

Transporten av disse batteripakkene må finne sted idet lokale, nasjonale og internasjonale forskrifter og bestemmelser overholdes.

• Forbruker har lov å transportere disse batteripakkene på veier uten å måtte overholde ytterligere forskrifter.
• Kommersiell transport av litium-ion-batteripakker av speditørfirmaer er underlagt bestemmelsene for transport av faregods. Forberedelsene til forsendelse og transporten må utelukkende gjennomføres av personer med relevant opplæring. Hele denne prosessen må overvåkes av fagfolk.

De følgende punktene må overholdes under transport av batteripakker.

- Forviss deg om at kontaktene er beskyttet og isolert for å unngå kortslutninger.

- Pass på at batteripakken ikke kan gli inne i emballasjen.

Henvend deg til speditøren dersom du ønsker nærmere opplysninger.

1.10 Vedlikehold

Bruk bare Milwaukee tilbehør og Milwaukee reservedeler. Komponenter som det ikke er gitt noen beskrivelse av utskifting for, må du få skiftet ut hos et Milwaukee servicesenter (se i brosjyre Garanti/kundeserviceadresser).

Ved behov kan det rekvireres en splittegning av apparatet hos ditt kundeservicesenter idet du angir apparattype og det sekssifrede nummeret på typeskiltet, eller du kan henvende deg direkte til Techtronic Industries GmbH, Max-Eyth-Straße 10, D-71364 Winnenden.

1.11 Symboler

OBS! ADVARSEL! FARE!

Vennligst les nøye gjennom denne brukerhåndboken før du tar apparatet i bruk.

Ha på deg beskyttelseshansker!

Fjern brukte batterier, akkumulatorer og lysmidler fra apparatene før de kasseres.

Be om informasjon hos de lokale myndighetene eller hos din fagforhandler om miljøstasjoner og samlesteder.

Avhengig av de lokale bestemmelsene kan detaljhandlere være forpliktet til å ta tilbake brukte batterier, elektrisk og elektronisk avfall uten kostnader.

Bidra til å redusere behovet for råmaterialer ved å sørge for gjenbruk og resirkulering av dine brukte batterier og ditt elektriske og elektroniske avfall.

Brukte batterier (særlig litium-ion-batterier), elektrisk og elektronisk avfall inneholder verdifulle, gjenbrukbare materialer som ved ikke-miljøriktig avfallshåndtering kan ha negative konsekvenser for miljøet og din helse.

1 Fjærsikringsklemme – Til sikring av fjær og kamera under transporten.
2 Fjærholder – Holder fjær og kamera under transporten og oppbevaring på stedet.
3 Kabelføring – Før Smart Hub smekker i lås, må fjæren og skyvekabelen træs gjennom føringen.
4 Händtak
5 Opplåsingsknapp – Trykk på denne knappen for å koble Smart Hub fra rørinspeksjonstrommelen.
6 Hovedbryter – Trykk kort én gang for å slå apparatet på, hold bryteren trykket for å slå apparatet av.
7 Tilbakestille knapp kabellengde – Setter lengden på den avspolede kabelen på null.
8 ONE-KEY-LED-visning
9 USB-A-port – Til direkte lagring av videoer og foto samt til oppdateringer av fastvare.
10 USB-C-port – Forsynings- og datatilkobling som tilvalg, til opprettelse av forbindelse mellom den trådløse monitoren M18 SIM og Smart Hub.
11 USB-tilkoblingsdeksel – Vanntett deksel som beskytter USB-tilkoblingene mot støv og fuktighet.
12 Jordspyd – Til jording av Smart Hub ved forfølging av skyvekabelen.
13 Tilkoblingsdeksel – Vanntett deksel som beskytter batteripakken mot støv og fuktighet.
14 Batteripakkekammer – Til batteripakke M18 ^TM
15 Tilkobling til forbindelsen mellom Smart Hub og rørinspeksjonstrommelen.
16 Kamera-testtilkobling – Til feilretting ved problemer med kamerahodet

2.2 Innsetting og uttak av batteripakken

2.3 Kontroll av batteripakkens ladetilstand

2.7 Tilkobling av motor

For å endre innstillingene av R∅RINSPEKSJONSSYSTEMET, styre dets funksjoner og å vise bildene og videoene som er tatt opp med kameraet, er det nødvendig med et eksternt viseinstrument.

Det eksterne viseinstrumentet er ikke med leveringsomfanget til R∅RINSPEKSJONSSYSTEMET og må kjøpes inn separat.

De følgende variantene står til disposisjon.

- MILWAUKEE TRÅDL∅S MONITOR M18 SIM

- Nettbrett eller smarttelefon med MILWAUKEE R∅RINSPEKSJONS-APP.

Den TRÅDL∅SE MONITOREN kobles til R∅RINSPEKSJONSSYSTEMET med WiFi eller USB-C-port og er straks klar til bruk. Dersom det brukes et nettbrett eller en smarttelefon, må først MILWAUKEE R∅RINSPEKSJONS-APPEN installeres på det respektive apparatet.

F∅RSTE GANGS BRUK MED TRÅDL∅S MONITOR M18 SIM:

1. Slå på SMART HUB og den TRÅDL∅SE MONITOREN.

2. Den TRÅDL∅SE MONITOREN kobler seg automatisk med SMART HUB innen 25 sekunder.

*For å opprette kabelforbindelsen, kobles monitoren til Smart Hub via USB-C-kabelen.

F∅RSTE GANGS BRUK MED SMARTTELEFON ELLER NETTBRETT:.

1. Laste ned og installer MILWAUKEE R∅RINSPEKSJONS-APPEN.

2. Slå på SMART HUB og viseinstrumentet.

3. Velg alternativet Innstillinger > WiFi.

4. Velg alternativet MTCAM_[LAST 9 DIGITS OF HUB SERIAL #].

5. Legg inn passord: 29702000

6. Start MILWAUKEE R∅RINSPEKSJONS-APPEN.

2.8 USB-porter

1 M13 USB-A USB-C

USB-A

• Port til normal bruk. Tillater det direkte opptaket av video- og bildefiler eller overføringen av disse fra det interne Smart Hub-drivverket.
• Gjør det mulig å gjennomføre oppdateringer av fastvarer på Smart Hub.

USB-C

- Gjør det mulig å opprette forbindelse mellom den trådløse monitoren M18 SIM og Smart Hub uten WiFi-forbindelse. Strømforsyning til Smart Hub via den trådløse monitor M18 SIM eller omvendt, dersom batteripakken ikke er ladet.

3 M75 M75

2.9 Jordspyd

Jordspydet må alltid tas i bruk når skyvekabelen forfølges via funksjonen KABELSPORING. Smart Hub må gjordes slik at strømsløyfen er lukket og det sendes et godt lokaliseringssignal. Bruk den medleverte jordingskabelen samt jordspyd til jording av Smart Hub.

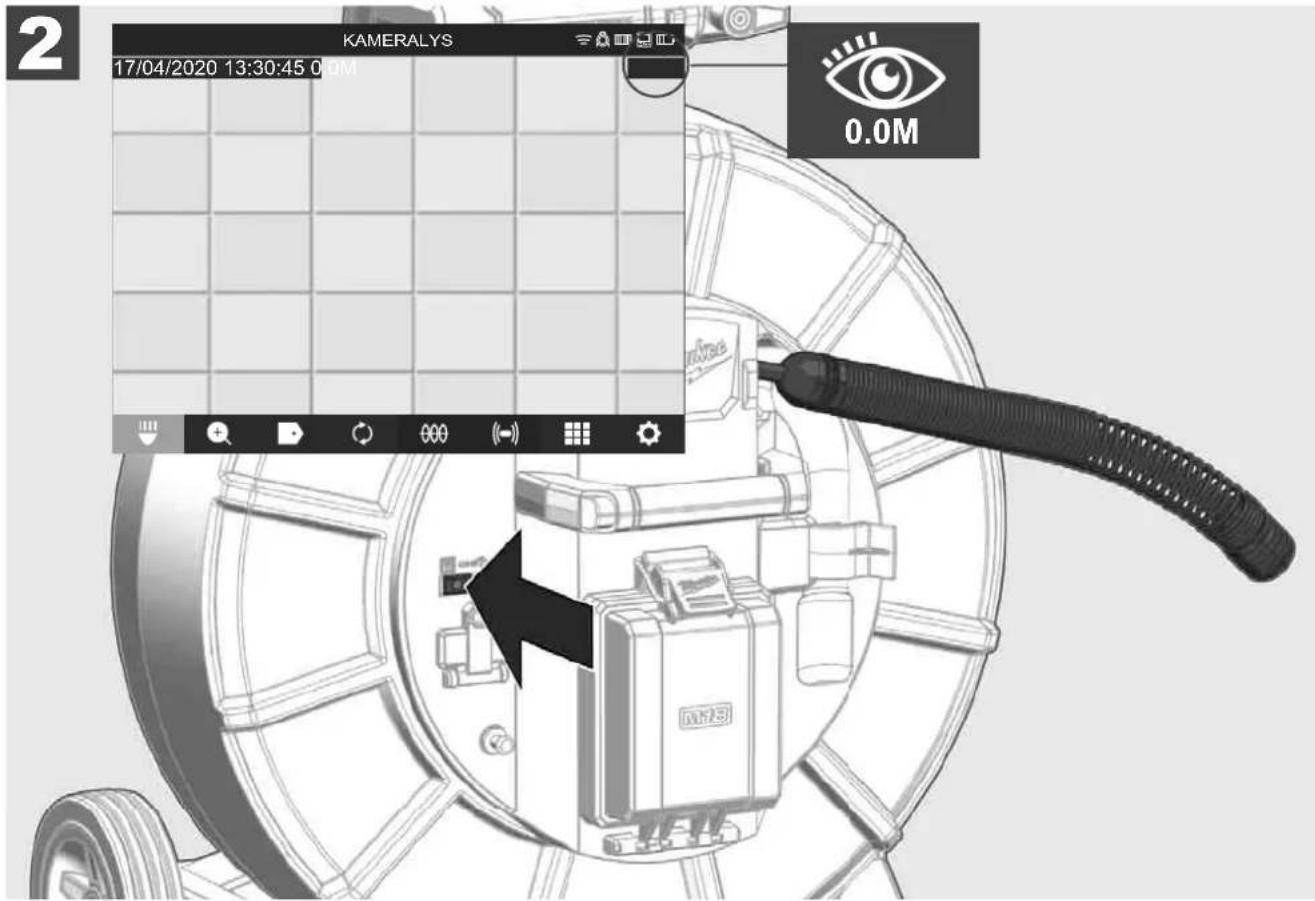

2.10 Tilbakestille lengdeteller

Ved avspoling av R∅RINSPEKSJONSTROMMELEN vises lengden til den avspolede kabelen på statuslinjen til den trådløse monitoren M18 SIM.

For å tilbakestille visningen, trykk på knapp

KAMERALYS 17/04/2020 13:30:45 0.5M 0.5M

KAMERALYS 17/04/2020 13:30:45 0.0M 0.0M

2.11 Kamera-testtilkobling

Dersom det skulle oppstå problemer med kamerahodet, kan kameraet kontrolleres via testtilkoblingen.

2.12 Formatering av internt drivverk og USB-minnepinne

Med denne funksjonen kan du formatere det interne 500-GB-drivverket til Smart Hub eller USB-minnepinnen.

USB-minnepinnen må formateres i FAT32-format.

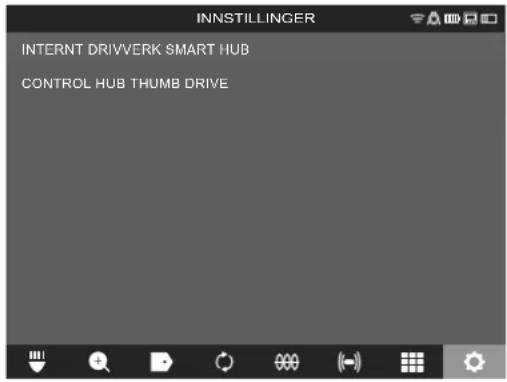

1. Velg INNSTILLINGER → FORMATERE MINNET
2. Velg ut minnet.

INNSTILLINGER INTERNT DRIVVERK SMART HUB CONTROL HUB THUMB DRIVE

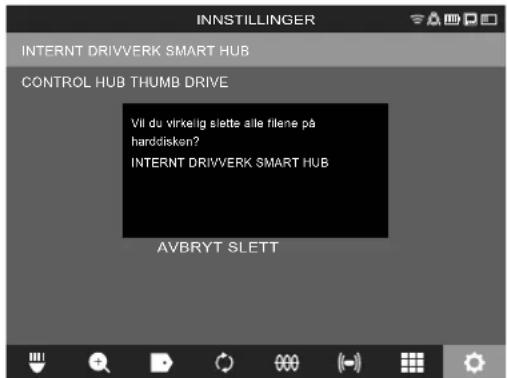

1. Bekreft meldingen på bildeskjermen.

INNSTILLINGER INTERNT DRIVVERK SMART HUB CONTROL HUB THUMB DRIVE Vil du virkelig slette alle filene på harddisken? INTERNT DRIVVERK SMART HUB AVBRYT SLETT

Det valgte drivverket formateres, og systemet vender tilbake til menyen INNSTILLINGER.

2.13 Fabrikkinnstillinger

Valget av funksjonen Fabrikkinnstillinger tilbakestiller Smart Hub M18 SISH til verdiene som var innstilt i fabrikken.

De følgende innstillingene av Smart Hub M18 SISH tilbakestilles:

• ETIKETTER slettes.
• VIDEO- OG BILDE-innstillinger tilbakestilles til 1080 P.
• FIRMANAVNET slettes.
• SONDEFREKVENSEN tilbakestilles til fabrikkinnstillinger.
• KABELSPORINGEN tilbakestilles til fabrikkinnstillinger.
• BILDESKJERMINNSTILLLINGENE tilbakestilles til fabrikkinnstillinger: fargetone, lysstyrke, kontrast, metning.
• MÅLEENHETER

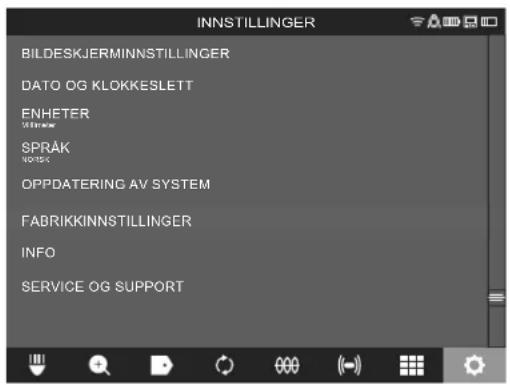

1. Velg INNSTILLINGER FABRIKKINNSTILLINGER

INNSTILLINGER BILDESKJERMINNSTILLINGER DATO OG KLOKKESLETT ENHETER SPRÅK OPPDATERING AV SYSTEM FABRIKKINNSTILLINGER INFO SERVICE OG SUPPORT

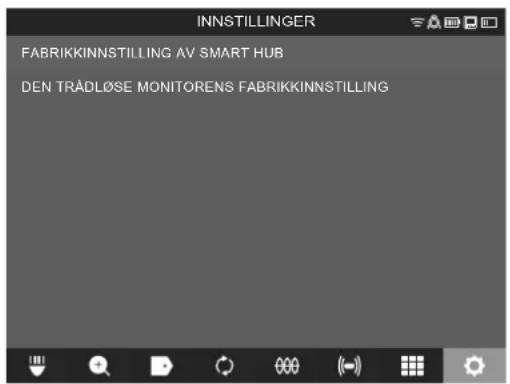

2. Velg FABRIKKINNSTILLINGER Smart Hub M18 SISH.

INNSTILLINGER FABRIKKINNSTILLING AV SMART HUB DEN TRÄDLÖSE MONITORENS FABRIKKINNSTILLING

3. Les og bekreft denne tilbakestillingsmeldingen med OK.

Vil du gjenopprette fabrikkinnstillingene til Smart Hub? AVBRYT OK

Tilbakestillingen til fabrikkinnstillinger er avsluttet, og systemet vender tilbake til undermenyFABRIKKINNSTILLINGER.

2.14 Systemoppdatering

Før systemet oppdateres, må du åpne menyen INNSTILLINGER→ INFO og notere fastvarens aktuelle versjon.

Oppdateringer av fastvare kan enten gjennomføres vha. den trådløse monitoren M18 SIM eller med et nettbrett med Milwaukee® rørinspeksjonsappen.

1. Slå på Smart Hub M18 SISH og den trådløse monitoren M18SIM eller nettbrettet med Milwaukee® rørinspeksjonsappen.

2. Forviss deg om at den trådløse monitor M18 SIM eller nettbrettet er koblet til Smart Hub M18 SISH via WiFi. Dersom det ikke finnes noen WiFi-forbindelse, må denne først opprettes.

3. Stikk USB-minnepinnen med oppdateringen av fastvaren inn i USB-A-porten til Smart Hub M18 SISH.

4. Velg INNSTILLINGER→ SYSTEM-UPDATE

INNSTILLINGER BILDESKJERMINNSTILLINGER DATO OG KLOKKESLETT ENHETER SPRAK OPPDATERING AV SYSTEM FABRIKKINNSTILLINGER INFO SERVICE OG SUPPORT

1. Velg Smart Hub M18 SISH.

INNSTILLINGER SMART HUB TRÅDLOS MONITOR

1. Filnavnet til oppdateringen vises på bildeskjermen. Velg FILNAVN for å starte oppdateringen.

INNSTILLINGER MTCam_hub.bin

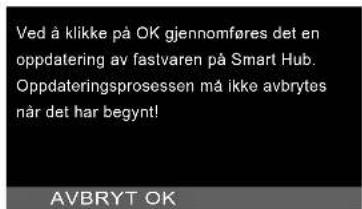

1. Les og bekreft denne advarselen med OK.

Ved å klikke på OK gjennomføres det en oppdatering av fastvaren på Smart Hub. Oppdateringsprosessen må ikke avbrytes när det har begynt! AVBRYT OK

1. På en fremdriftsviser vises fremdriften av oppdateringen.

1. Når oppdateringen er ferdig, kommer det en melding til syne som må bekreftes. Velg OK for å starte systemet på nytt.

Oppdatering av Smart Hub avsluttet. Det startes på nytt.

1. Velg INNSTILLINGER→ INFO for å kontrollere om fastvareversjonen har blitt aktualisert.

3.1 Oversikt rørinspeksjonstromler M18 SIC36HDR, M18 SIC30HDR

1 2 3 4 5 6 7 8 9 10 11 Milwaukee

1 Justeringsfot for horizontal bruk
2 Trådløs monitor M18 SIM – holder og tilkobling for nettbrett
3 Trådløs monitor M18 SIM – rotasjonsretning
4 Trådløs monitor M18 SIM – tippelås
5 Håndtak
6 Kabeltrommel med skyvekabel
7 Justeringsfot for vertikal bruk
8 Kabeltrommelbrems
9 Justeringsfot for horizontal bruk
10 Bæreinnretning M18 SIC36HDR
11 Skulderstropp M18 SIC30HDR

3.2 Oversikt rørinspeksjonstromler M18 SIC60SCHDR, M18 SIC60HDR

1 2 3 4 5 6 7 8 9 10 11 Milwaukee

1 Justeringsfot for horizontal bruk
2 Uttrekkbart håndtak (i innskjøvet stilling)
3 Knapp til låsing og opplåsing av det uttrekkbare håndtaket
4 Trådløs monitorM18 SIM – holder/nettbrettholder og -tilkobling
5 Trådløs monitorM18 SIM – rotasjonslås
6 Trädløs monitorM18 SIM – tippelås
7 Håndtak
8 Kabeltrommel med skyvekabel
9 Justeringsfot for vertikal bruk
10 Hjul
11 Kabeltrommelbrems

3.3 Installasjon av bæreinnretning

R∅RINSPEKSJONSTROMMELEN M18 SIC36HDR er utstyrt med en bæreinnretning som trommelen kan bæres med på ryggen som en ryggsekk. Med denne bæreinnretningen kan den lille trommelen problemløst transporteres til bruksstedet, noe som er særlig praktisk når man må gå i trapper eller ved bruk på stiger.

Huk fast bæreinnretningen øverst og trykk med håndballen mot undersiden inntil bæreinnretningen smekker i lås. Trekk kort i bæreinnretningen for å sikre at den har smekket i lås.

1

3.6 Innstilling av trådløs monitor M18 SIM

3.7 Bruk av rørinspeksjonstrommel

Kontroller skyvekabelen for tegn på slitasje – Kontroller kabelen for kutt, knekk og slitasje under oppspolingen. Dersom mantlingen er så avslitt at det gule eller hvite kevlarvevet er synlig, må skyvekabelen skiftes ut. Ved bruk av en skyvekabel med skadd mantling kan det trenge inn vann og fuktighet, noe som har en negativ innflytelse på kameraopptakene eller det kan sågar føre til at kameraet svikter.

Illustrasjonen nedenfor viser eksempler på svært skadde mantlinger. Slike skyvekabler skal skiftes ut så snart som mulig.

Skyvekabelen og fjærkomponenten skal alltid holdes tørre og rene – Kabelen må alltid rengjøres med en ren, tørr klut når den spoles opp. Når arbeidsdagen er til ende, skal kamerahodet og fjæren holdes under rennende vann, og fjern forurensningsrester forsiktig. Rist tørt og blås rester av vann tørt med lavtrykksluft, la deretter delene få tørke helt. Kamerahode, skyvekabel og tilkoblingsdeler er utsatt for aggressive kjemikalier under det daglige arbeidet. En omhyggelig rengjøring av systemet forlenger disse delenes brukstid.

Vær forsiktig i omgangen med skyvekabelen – trekk ikke skyvekabelen ut av trommelen når denne er låst. Hvis dette ikke overholdes, blir kabelen sammentrykket i trommelen og dermed utsatt for ekstrem belastning. Når skyvekabelen skyves tilbake i trommelen når dette er låst, kan dette føre til at rullen velter, eller kabelen kan knekke av.

Still trommelen opp i en avstand på ca. 1 til 2 meter fra inngangsstedet, på jevn grunn. På denne måten gjenstår det ennå tilstrekkelig plass til å håndtere kabelen, uten at kabelsløyfene trekkes over bakken. Betjen om nødvendig friksjonsbremsen for å retardere skyvekabelens bevegelser.

Hvis trommelen brukes i horisontal posisjon, forstørres flaten mellom føttene. Dette sørger for at trommelen står mer stabilt på ujevn grunn og reduserer dens høyde, noe som er en fordel der det er trangt om plassen.

1 1x

2 ca. 1 m - 2 m

3.8 Komponent kamerahode,

Unngå hvis mulig å berøre det grønne kretskortet eller gullkontaktene på fjærkomponenten samt kamerahodet med bare hender. Hvis dette ikke overholdes, overføres fettbelegget du har på hendene til disse komponentene, noe som igjen kan føre til at de korroderer svært tidlig. Ha om mulig på deg rene og tørre gummihansker.

Tørk av kamerahodet med en tørr klut før du tar det ut, og fjern smussrester som kan falle ned i kameraets tilkoblingsområde.

Ikke stram til for mye, og ikke bruk for mye makt!

Unngå hvis mulig å berøre det grønne kretskortet eller gullkontaktene på fjærkomponenten samt kamerahodet med bare hender. Hvis dette ikke overholdes, overføres fettbelegget du har på hendene til disse komponentene, noe som igjen kan føre til at de korroderer svært tidlig. Ha om mulig på deg rene og tørre gummihansker.

Tørk av kamerahodet med en tørr klut før du tar det ut, og fjern smusspartikler som kan falle ned i kameraets tilkoblingsområde.

Ikke stram til for mye, og ikke bruk for mye makt!

Til de 25 mm eller 34 mm brede kamerahodene er to føringer for hvert hode tilgjengelig: En liten utførelse med 75 mm og en middels utførelse med 100 mm.

Kameraføring

25

mm

Kameraføring

34

mm

3.12 Service og support

Dersom ditt R∅RINSPEKSJONSSYSTEM må repareres, kommer du til Milwaukee-verktøy via katalogen SERVICE & SUPPORT, der fi nner du alle viktige telefonnumre.

Velg INNSTILLINGER → SERVICE & SUPPORT

INNSTILLINGER BILDESKJERMINNSTILLINGER DATO OG KLOKKESLETT ENHETER SPRAK OPPDATERING AV SYSTEM FABRIKKINNSTILLINGER INFO SERVICE OG SUPPORT

INNEHÅLL

1. Uppdateringens fortskridande visas med stapel.
