1.1 Spetsiaalsed ohutuseeskirjad toruvaatlussüsteemidele 2
1.2 Edasised ohutus- ja tööjuhised 2
1.3 Tehnilised andmed 3
1.4 Kasutamine vastavalt otstarbele 3
1.5 Raadiosageduslikud tingimused Euroopa paigaldistele....3
1.6 EÜ Vastavusdeklaratsioon 3
1.7 ONE-KEY™ 4
1.8 AKUD 4
1.9 Liitiumioonakude transportimine 4
1.10 Hooldus....4
1.11 Sümbolid 5

2 Smart Hub M18 SISH 6

2.1 Smart Hub M18 SISH ülevaade....6
2.2 Aku sissepanek ja väljavõtmine 7
2.3 Aku laetusastme kontrollimine 8
2.4 Smart Hub M18 SISH tarvitusele võtmine 9
2.5 Smart Hub M18 SISH eemaldamine 10
2.6 Toitelüliti 11
2.7 Monitori ühendamine 12
2.8 USB pesad 13
2.9 Maandusvarras 14
2.10 Pikkuse arvesti lähtestamine 15
2.11 Kaamera kontrollühendus 16
2.12 Sisemise draivi ja USB-pulga vormindamine 17
2.13 Tehasesätted.... 18
2.14 Süsteemi värskendus.... 19

3 TORUVAATLUSTRUMLID 21

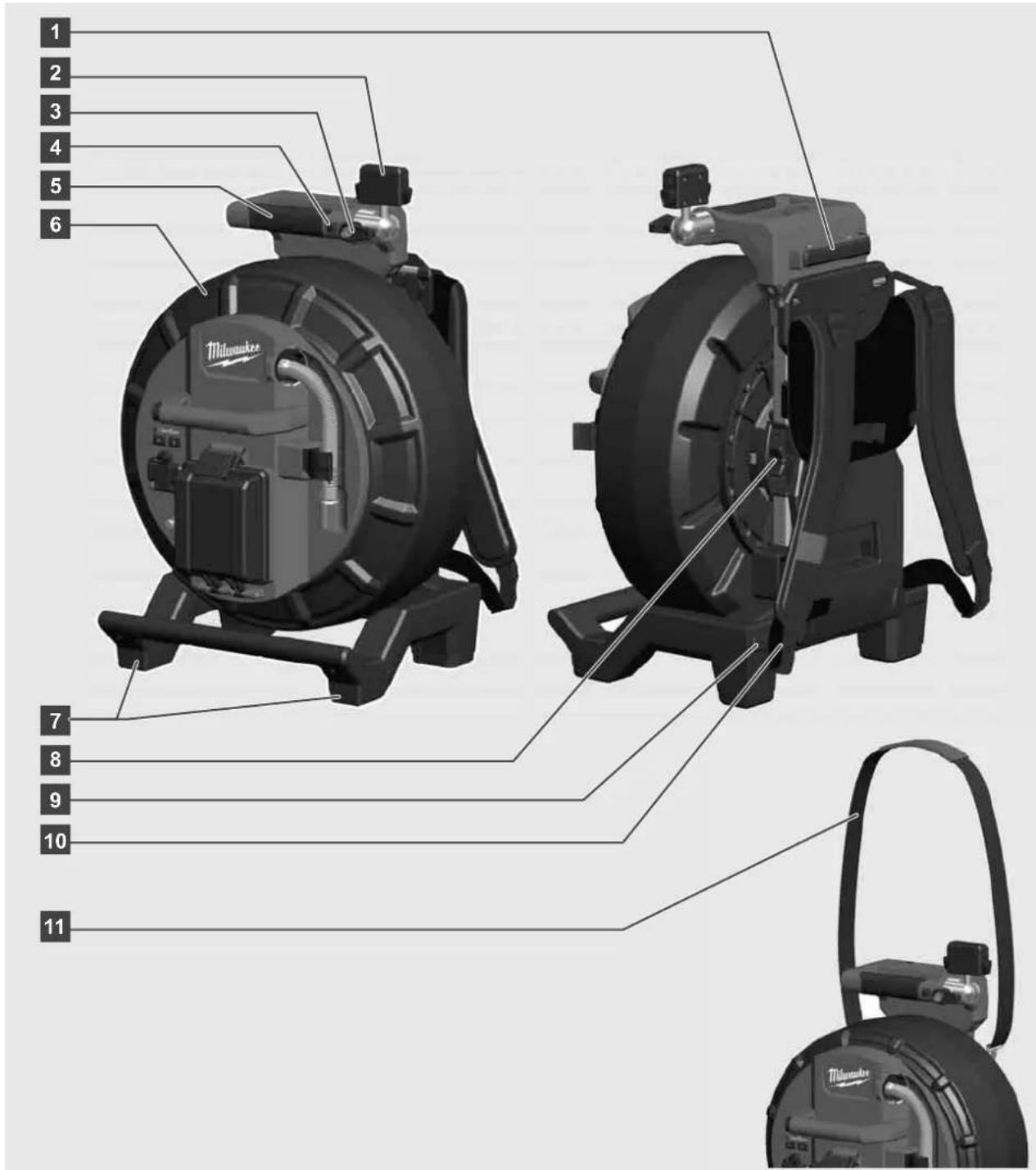

3.1 Toruülevaatustrumli M18 SIC36HDR, M18 SIC30HDR ülevaade....21
3.2 Toruvaatlustrumli M18 SIC60SCHDR, M18 SIC60HDR ülevaade.... 22
3.3 Kandetoe paigaldamine 23
3.4 Kandetoe eemaldamine 24
3.5 Juhtmeta monitori M18 SIM paigaldamine 25
3.6 Juhtmeta monitori M18 SIM seadistamine 26
3.7 Toruvaatlustrumli kasutamine 27
3.8 Kaamerapea kooste 28
3.9 Vedru kooste 29
3.10 Kaamera kaitsekate 30
3.11 Kaamera juhikud 31
3.12 Hooldus ja tugi 32

1.1 Spetsiaalsed ohutuseeskirjad toruvaatlussüsteemidele

Töötamisel torudes tuleb veenduda, et need ei oleks pinge all ega elektriliselt laetud. Torudes ei tohi olla vedelikku. Kaamera ja seade ei tohi puutuda kokku vedelikuga.

Kaamera ja kaabel ei tohi puutuda kokku öli, gaasi või teiste korrodeeruvate materjalidega.

Plahvatus- ja elektrilöögiohu ning esemelise kahju vähendamiseks kontrollige alati enne köiki töid üle tööala. Kaabel ei tohi puutuda kokku elektriliste osade, kemikaalide ega liikuvate osadega.

Et vähendada seadme kahjustamise ohtu, ärge kasutage ülemäärast jõudu ega väänake kaablit. Ärge kasutage kontrollkaamerat ja kaablit kohtades, kus need võivad kokku puutuda söövitavate või öliste ainetega.

Ärge kasutage kaablit ummistuste või takistuste kõrvaldamiseks. See pole torupuhastaja!

Kui kontrollitav äravoolutoru võib sisaldada kemikaale, baktereid vms toksilisi aineid või nakkusetekitajaid, siis kasutage tootja soovitatud kaitsekinnastena lateks- või kummikindaid ning kaitseprille, näokaitset, kaitseriietust ja respiraatorit. Torustikud võivad sisaldada kemikaale, baktereid või muid aineid, mis võivad olla mürgised või nakkusohtlikud ning põhjustada põletusi või muid raskeid vigastusi.

Järgige hügieenialaseid ettekirjutusi. Ärge sööge ega suitsetage seadme kasutamise ajal. Pärast toruvaatlussüsteemiga ümberkäimist või selle kasutamisttuleb käed jm toru sisuga kokku puutunud kehaosad alati sooja vee ja seebiga puhtaks pesta. Nii väldite toksiliste või nakkusohtlike ainetega kokkupuutest tulenevaid terviseriske.

Kontrollige kaablit enne kasutamist kulumisjälgede ja kahjustuste osas. Vahetage kulunud või kahjustatud kaabel enne seadme kasutamist välja.

ETTEVAATUST! Olge toruvaatlussüsteemi seljas transportimisel kandetuge kasutades ettevaatlik. Te võite tasakaalu kaotada.

Kasutage seadet alati läbimõeldult ja ettevaatlikult. Köiki ohuolukordi ei ole võimalik ette näha. Ärge seda seadet kasutage, kui Te pole kaasasolevat juhendit endale selgeks teinud või olete tööga ülekoormatud. Lisateabe saamiseks või väljaõppeks pöörduge ettevõtte Milwaukee või erialaspetsialisti poole.

Ärge eemaldage etikette ja tüübisilte. Neil siltidel seisab oluline teave. Kui sildid pole enam loetavad või need puuduvad, siis võtke tasuta asendussiltide saamiseks ühendust MILWAUKEE klienditeenindusega.

Mõned lihvimis-, saagimis- ja puurmasinad või muud ehitustegevused võivad tekitada keemilisi koostisosi sisaldavaid tolme, mis võivad tekitada vähki, sünnikahjustusi või pärssida viljakust. Näited sellist liiki keemilistest koostisosadest:

• plii pliibaasil valmistatud värvides;
• kristalliline siliitsiumoksiid telliskivides, tsemendis või teistes müüritöötoodetes, samuti
• arseen või kroom keemiliselt töödeldud ehituspuidus.

Kokkupuutega seotud risk söltub sellest, kui tihti te sellist liiki tööd teete. Plahvatusohu minimeerimiseks töötage alati hästi ventileeritud kohtades. Kandke ametlikult lubatud kaitsevarustust, nagu nt mikroosakeste filtriga respiraatorid.

1.2 Edasised ohutus- ja tööjuhised

Ärge vahetage akut, kui seadme pind on märg.

Ärge põletage ega visake kasutatud akusid olmeprügisse. Milwaukee pakub vanade akude keskkonnahoidlikku käitlust; palun küsige oma erialaselt tarnijalt.

Ärge säilitage vahetatavaid akusid koos metallesemetega (lühiseoht).

Laadige süsteemi M18 vahetatavaid akusid ainult süsteemi M18 laadijatega. Ärge laadige nendega teiste süsteemide akusid.

Äärmuslikul koormusel või äärmuslikul temperatuuril võib kahjustatud vahetatavast akust akuvedelik välja voolata. Akuvedelikuga kokkupuutumise korral peske kohe vee ja seebiga. Silma sattumise korral loputage kiiresti põhjalikult vähemalt 10 minutit ning pöörduge viivitamatult arsti poole.

Hoiatus! Lühisest põhjustatud tuleohu, vigastuste või toote kahjustuste vältimiseks ärge kastke seadet, akut ega laadimisseadet vedelikku ning jälgige, et vedelikke ei tungiks seadmetesse ega akusse. Korrodeeruvad või elektrit juhtivad vedelikud, nagu solovesi, teatud kemikaalid ja pleegitusained või pleegitusaineid sisaldavad tooted, võivad põhjustada lühist.

Antud seadet ei tohi käsitseda või puhastada piiratud füüsiliste, sensoorsete või vaimsete võimete, puudulike kogemuste või teadmistega isikud, välja arvatud juhul, kui neid instrueeriti nende ohutuse eest vastutava isiku

poolt seadmega ohutus ümberkäimises. Ülalnimetatud isikuid tuleb seadme kasutamisel jälgida. Seade ei kuulu laste kätte. Mittekasutuse korral tuleb seda kindlalt ja lastele kättesaamatult alal hoida.

1.3 Tehnilised andmed

Kaamera kaabli pikkus	30 m	36 m	60 m	60 m
Kaamerapea	ø 25 mm	ø 25 mm	ø 25 mm	ø 34 mm
Max suurendus	4x	4x	4x	4x
Aku pinge				18 V
Kaal vastavalt EPTA-protseduurile 01/2014 (4,0 Ah / 12 Ah)	10,8 kg	12,4 kg	16 kg	20,46 kg
Bluetoothi sagedusriba (sagedusribad)				2402-2480 MHz
Kõrgepingejõudlus				1,8 dBm
Bluetoothiga versioon				4.0 BT signaali režiim
Soovituslik ümbritsev temperatuur töötamise ajal			-18 +50 °C
Soovituslikud akutüübid			M18B.; M18HB
Soovituslik laadija			M12-18C, M12-18AC, M12-18FC, M1418C6

1.4 Kasutamine vastavalt otstarbele

Toruvaatlussüsteemi abil toimub torude vaatlemine ja kontroll. Süsteem koosneb kolmest moodulist.

- Toruvaatluskaabli trummel M18 SIC30HDR, M18 SIC36HDR, M18 SIC60SCHDR, M18 SIC60HDR

Toruvaatluskaabli trummel on mõeldud kaabli juhtimiseks ja peale- ning mahakerimiseks. Trumleid on saadaval järgmistes suurustes: M18 SIC30HDR, M18 SIC36HDR ja M18 SIC60SCHDR on mõeldud 50 kuni 150 mm läbimõõduga ja mudel M18 SIC60HDR 75 kuni 250 mm läbimõõduga torudele. Kõikidel trumlidel on kaabel koos vedrukoostega, millele on monteeritud isenivelleeruv kaamerapea. Juhtmeta monitori M18 SIM ja nutikat Smart Hub M18 SISH võib kasutada mõlema trumliga. Kõiki trumle võib kasutada nii horisontaalselt kui vertikaalselt. Seadme kandmiseks seljas saab mudeli M18 SIC36HDR tagumisele küljele kinnitada kandetoe.

- Smart Hub M18 SISH

Smart Hub M18 SISH on möeldud toruvaatlussüsteemi juhtimiseks.

Juhtmeta monitor M18 SIM või tahvel, millesse on installeeritud Milwaukee® toruvaatlusrakendus, saab ühenduse Smart Hub M18 SISH, et teha ülesvõtteid ja jäädvustada pilte. Nii videod kui pildid salvestatakse Smart Hub'isse M18 SISH sisemisele draivile.

- Juhtmeta monitor M18 SIM (ei sisaldu tarnekomplektis; saab eraldi osta)

Juhtmeta monitoriga M18 SIM saab vaadata kaamereapea abil tehtud videoid, salvestada neid, samuti edastada video- ja pildimaterjali. Videosalvestuse ajal saab sisseehitatud mikrofoni abil salvestada räägitud kommentaare. Funktsiooni „Tähised“ abil saab kommentaaritekste ka lisada. Kommentaaritekste kuvatakse salvestatud videotel ja need ilmuvad fotodele koos kuupäeva, kellaaja ning lahtikeritud kaablipikkusega.

Antud seadet tohib kasutada ainult vastavalt äranäidatud otstarbele.

1.5 Raadiosageduslikud tingimused Euroopa paigaldistele

Märkus! Seda seadet on kontrollitud ja see vastab vastuvõtjatele sätestatud standardi EN 300 440 V2.1.1 3. kategooria piirväärtustele.

Need väärtused tagavad piisava kaitse raadiotehniliste tõrgete vastu elumajades.

See seade reageerib teiste seadmete raadiolainetele, mille sagedusvahemik jääb 2402 kuni 2480 MHz vahele. See võib põhjustada talitlushäireid kaugjuhitmispuldi kasutamise korral. Välistatud ei ole talitlushäirete tekkimine teatud tingimustel. Selleks et teha kindlaks, kas see seade oma raadiosignaalide tõttu mõjutab teisi seadmeid, lülitage teised seadmed korraks välja; seejärel kontrollige, kas häired kaovad. Häirete kõrvaldamiseks võib tarvitusele võtta järgmised abinõud:

• lülitage häireallikas välja;
• suurendage kaugust häireallikast;
• küsige nõu edasimüüjalt või spetsialiseerunud raadiotehnikult.

1.6 EÜ Vastavusdeklaratsioon

Käesolevaga deklareerib Techtronic Industries GmbH, et käesolev raadioseadme tüüp M18SISH vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: http://services.milwaukeetool.eu

1.7 ONE-KEY™

Et selle tööriista ONE-KEY funktsionaalsuse kohta rohkem teada saada, lugege kaasasolevat kiirkäivituse juhendit või külastage meid internetis aadressil www.milwaukeetool.com/one-key. Te saate ONE-KEY äpi oma nutitelefonile alla laadida App Store'i või Google Play kaudu.

Kui toode puutub kokku elektrostaatilise lahendusega, katkeb Bluetoothi sideühendus. Sideühendus tuleb sel juhul käsitsi taastada.

Seade vastab minimaalsetele nõuetele vastavalt standarditele EN 55014-2:2015 / EN 301489-1 V2.2.3 / EN 301489-17 V3.1.1.

Näidik ONE-KEY™

Sinine tuli põleb: raadioside on aktiivne ja seda saab rakenduse ONE-KEY™ kaudu seadistada.

Sinine tuli vilgub: seade suhtleb ONE-KEY™ rakendusega.

Punane tuli vilgub: seade on kaitse-eesmärkidel lukustatud ja kasutaja saab seda rakenduse ONE-KEY™ kaudu lukust lahti teha.

1.8 AKUD

Pikemat aega mittekasutatud akusid laadige veel enne kasutamist.

Temperatuur üle 50 °C vähendab vahetatava aku töövõimet. Vältige pikemat soojenemist päikese või kütteseadme mõjul.

Hoidke laadija ja vahetatava aku ühenduskontaktid puhtad.

Optimaalse aku eluea tagamiseks, pärast kasutamist lae aku täielikult.

Akud tuleks võimalikult pika kasutusea saavutamiseks pärast täislaadimist laadijast välja võtta.

Aku ladustamisel üle 30 päeva:

ladustage akut kuivas kohas temperatuuril alla 27 °C.

Ladustage akut u 30–50% laetusseisundis.

Laadige aku iga 6 kuu tagant täis.

1.9 Liitiumioonakude transportimine

Liitiumioonakud on allutatud ohtlike ainete transportimisega seonduvatele öigusaktidele.

Nende akude transportimine peab toimuma kohalikest, siseriiklikest ja rahvusvahelistest eeskirjadest ning määrustest kinni pidades.

• Tarbijad tohivad neid akusid edasiste piiranguteta tänaval transportida.
• Liitiumioonakude kommertstransport ekspedeerimisettevötete kaudu on allutatud ohtlike ainete transportimisega seonduvatele öigusaktidele. Tarne-ettevalmistusi ja transporti tohivad teostada eranditult vastavalt koolitatud isikud. Kogu protsessi tuleb asjatundlikult jälgida.

Akude transportimisel tuleb järgida järgmisi punkte:

- Veenduge, et kontaktid on lühiste vältimiseks kaitstud ja isoleeritud.

- Pöörake tähelepanu sellele, et aku ei saaks pakendis nihkuda.

- Kahjustatud või välja voolanud akusid ei tohi kasutada.

Pöörduge edasiste juhiste saamiseks ekspedeerimisettevõtte poole.

1.10 Hooldus

Kasutage ainult Milwaukee tarvikuid ja tagavaraosi. Varuosad, mille väljavahetamist pole kirjeldatud, laske välja vahetada Milwaukee klienditeeninduspunktis (vaadake brošüüri garantii / klienditeeninduste aadressid).

Vajadusel saab nõuda seadme plahvatusjoonise võimsussildil oleva masinatüübi ja kuuekohalise numbri alusel klienditeeninduspunktist või vahetult firmalt Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Saksamaa.

1.11 Sümbolid

ETTEVAATUST! TÄHELEPANU! OHUD!

Enne köiki töid seadmega võtke vahetatav aku välja.

Palun lugege enne käikulaskmist kasutamisjuhend hoolikalt läbi.

Kanda kaitsekindaid!

Seadmega töötades kandke alati kaitseprille.

Ärge kõrvaldage patareide, elektri- ja elektroonikaseadmete jäätmeid sorteerimata olmejäätmetena. Akude, elektri- ja elektroonikaseadmete jäätmed tuleb koguda eraldi. Akude, akumulaatorite ja valgusallikate jäätmed tuleb seadmetest eemaldada. Küsige oma kohalikust omavalitsusest või jaemüüjalt nõuandeid ringlussevõtu ja kogumispunkti kohta. Olenevalt kohalikest määrustest võib jaemüüjal lasuda kohustus võtta akude, elektri- ja elektroonikaseadmeid vastu tasuta. Teie panus akude, elektri- ja elektroonikaseadmete jäätmete korduskasutusse ja ringlussevõttu aitab vähendada nõudlust toorainete järele. Akud, eriti liitiumakud ning elektri- ja elektroonikaseadmete jäätmed, sisaldavad väärtuslikke taaskasutatavaid materjale, mis võivad kahjustada keskkonda ja inimeste tervist, kui neid ei kõrvaldata keskkonnasõbralikul viisil. Kustutage kõrvaldatavatest seadmetest isiklikud andmed, kui neid seal on.

V Pinge

Alalisvool

Euroopa vastavusmärk

Ühendkuningriigi vastavusmärgis

Ukraina vastavusmärk

Euraasia vastavusmärk

2.1 Smart Hub M18 SISH ülevaade

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Milwaukee

1 Vedrukinnitusklamber – vedru ja kaamera kinnitamiseks transpordi ajaks.
2 Vedrupesa – hoiab vedru ja kaamerat transportimise ning hoiustamise ajal omal kohal.
3 Kaablijuhik – enne Smart Hub lukustamist viige vedru ja kaabel juhikust läbi.
4 Sang
5 Vabastusnupp – vajutage seda nuppu, et vabastada Smart Hub toruvaatluskaabli trumli küljest.
6 Pealüliti – vajutage korraks, et seade sisse lülitada; hoidke all, et seade välja lülitada.
7 Kaablipikkuse lähtestusnupp – lähtestab keritud kaabli pikkuse nulli peale.
8 ONE-KEY-LED ekraan
9 USB-A-Port – videote ja fotode, samuti riistvara uuenduste vahetuks salvestamiseks.
10 USB-C-Port – optimaalne kommunikatsiooni- ja andmeühendus juhtmeta monitori M18 SIM ja Smart Hub vahelise ühenduse loomiseks.
11 USB ühenduskate – veekindel kate, mis kaitseb USB-liitmike tolmu ja niiskuse eest.
12 Maandusvarras – Smart Hub maandamiseks kaabli jälgimise ajal.
13 Aku kate – veekindel kate, mis kaitseb akut tolmu ja niiskuse eest.
14 Aku pesa - akule M18 ^TM
15 Liitmik Smart Hub ja toruvaatluskaabli trumli vahelise ühenduse loomiseks.
16 Kaamera kontrollühendus – vigade körvaldamiseks kaamerapea probleemide korral

2.2 Aku sissepanek ja väljavõtmine

2.3 Aku laetusastme kontrollimine

2.7 Monitori ühendamine

TORUVAATLUSSÜSTEEMI sätete muutmiseks, selle funktsioonide juhtimiseks ja kaameraga tehtud piltide ja videote näitamiseks on vaja välist näidikut.

TORUVAATLUSSÜSTEEMI tarnekomplekt ei sisalda välist näidikut ning see tuleb eraldi juurde osta.

Saadaval on alljärgnev varustus.

• MILWAUKEE JUHTMETA MONITOR M18 SIM
• Tahvelarvuti või nutitelefon koos MILWAUKEE TORUVAATLUSRAKENDUSEGA

TRAADITA MONITOR ühendatakse WLANi või USB-C-pordi kaudu TORUVAATLUSSÜSTEEMI külge ja on kohe kasutusvalmis. Tahvelarvuti või nutitelefoni korral installige köigepealt MILWAUKEE TORUVAATLUSRAKENDUS vastavasse seadmesse.

ESMANE KASUTUS JUHTMETA MONITORIGA M18 SIM

1. Lülitage SMART HUB ja TRAADITA MONITOR sisse.
2. TRAADITA MONITOR ühendab end 25 sekundi jooksul automaatselt SMART HUB'IGA.
   *Kaabliühenduseks ühendage monitor USB-C-kaabli kaudu Smart Hub külge.

ESMANE KASUTUS NUTITELEFONI VÕI TAHVELARVUTIGA:

1. laadige MILWAUKEE toruvaaltusrakendus alla ja installige.
2. Lülitage Smart Hub ja näidik sisse.
3. Suvand Seadistused > Valige WLAN.
4. Valige suvand MTCAM_[LAST 9 DIGITS OF HUB SERIAL #].
5. Sisestage parool: 29702000
6. Käivitage MILWAUKEE TORUVAATLUSRAKENDUS.

2.8 USB pesad

1 M13 USB-A USB-C

USB-A

• Pesa tavaliseks kasutuseks. Võimaldab video- ja pildifailide vahetut jäädvustamist või nende ülekandmist sisemisest Smart Hub draivist.
• Võimaldab teha Smart Hub riistvara värskendusi.

USB-C

- Võimaldab ühendada juhtmeta monitori M18 SIM ja ilma WLAN-ühenduseta Smart Hub. Smart Hub toitevool juhtmeta monitori M18 SIM kaudu või vastupidi, kui aku pole laetud.

3 M153 M153

2.9 Maandusvarras

Maandusvarrast tuleb kasutada alati siis, kui kaablit tuleb jälgida funktsiooni KAABLI JÄLGIMINE abil. Smart Hub tuleb maandada, et vooluahel oleks suletud ja et hea asukoha määramise signaali saatmine oleks tagatud. Smart Hub maandamiseks tuleb kasutada kaasasolevat maanduskaablit koos maandusvardaga.

2.10 Pikkuse arvesti lähtestamine

Kaabli mahakerimisel TORUVAATLUSTRUMLILT kuvatakse mahakeritud kaabli pikkus juhtmeta monitori M18 SIM olekuribal.

Näidiku lähtestamiseks vajutage nuppu

1 KAAMERA VALGUSTUS 17/04/2020 13:30:45 0.5M 0.5M

2 KAAMERA VALGUSTUS 17/04/2020 13:30:45 0.0M 0.0M

2.11 Kaamera kontrollühendus

Kui kaamerapeaga peaks esinema mis tahes probleeme, saab kaamerat kontrollühenduse kaudu kontrollida.

2.12 Sisemise draivi ja USB-pulga vormindamine

Selle funktsiooniga saate Smart Hub sisemist 500 GB draivi või mälupulka vormindada.

USB-pulgad tuleb vormindada FAT32 vormingusse.

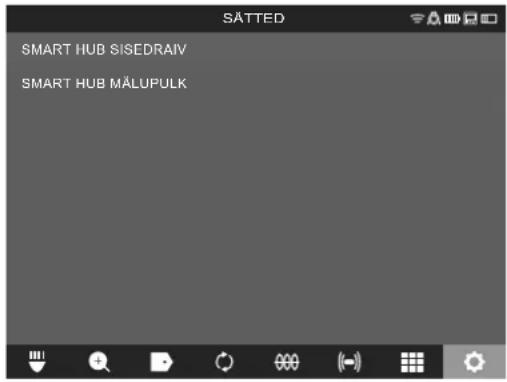

1. Valige SÄTTED MÄLUSEADE VORMINDAMINE
2. Valige mäluseade.

1. Kinnitage ekraanile ilmunud teade.

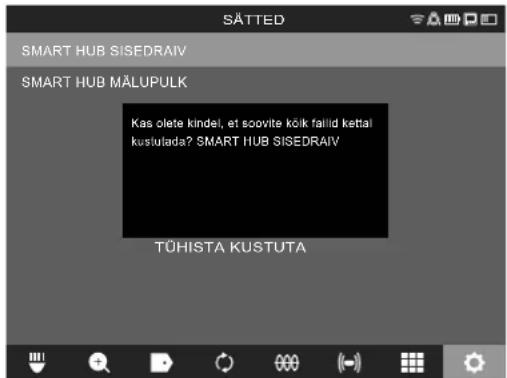

SÄTTED SMART HUB SISEDRAIV SMART HUB MÄLUPULK Kas olete kindel, et soovite kök failid kettal kustulada? SMART HUB SISEDRAIV TÜHISTA KUSTUTA

Valitud draiv vormindatakse ja süsteem pöördub tagasi menüüsse SÄTTED

2.13 Tehasesätted

Tehasesätete funktsiooni valimine lähtestab Smart Hub M18 SISH tagasi tehasesätetele. Lähtestatakse Smart Hub M18 SISH alljärgnevad sätted:

• TÄHISED kustutatakse.
• VIDEO- ja PILDISÄTTED lähtestatakse 1080 P peale.
• ETTEVÕTTE NIMI kustutatakse.
• SONDI SAGEDUS lähtestatakse tehasesätetele.
• KAABLI JÄLGIMINE lähtestatakse tehasesätetele.
• EKRAANI SEADISTUSED lähtestatakse tehasesätetele. Värvitoon, eredus, kontrastsus, küllastus.
• MÕÕTEÜHIKUD

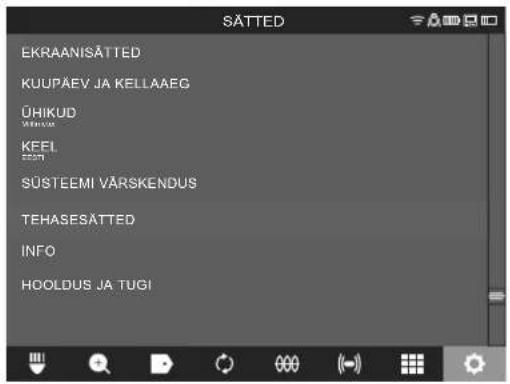

1. Valige SÄTTED TEHASESÄTTED

SÄTTED EKRAANISÄTTED KUUPÄEV JA KELLAAEG ÜHIKUD KEFL SÜSTEEMI VÄRSKENDUS TEHASESÄTTED INFO HOOLDUS JA TUGI

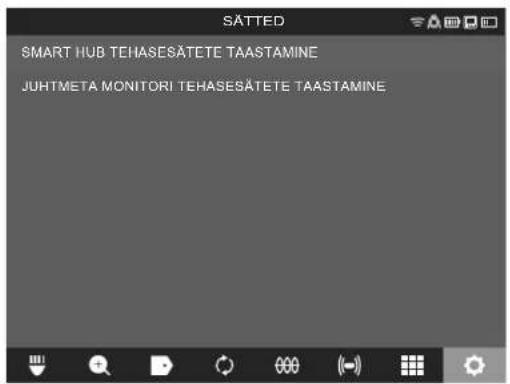

2. Valige TEHASESÄTTED Smart Hub M18 SISH.

SMART HUB TEHASESÄTETE TAASTAMINE JUHTMETA MONITORI TEHASESÄTETE TAASTAMINE

3. Lugege ja kinnitage lähtestusteade, vajutades OK.

Kas soovite taastada Smart Hub tehasesätted? TÜHISTA OK

Lähtestus tehasesätetele on lõpule viidud ja süsteem pöördub tagasi alammenüüsse TEHASESÄTTED.

2.14 Süsteemi värskendus

Enne süsteemi värskendust avage menüü SÄTTED→ INFO ja valige asjakohane püsivara versioon.

Püsivara saab värskendada kas juhtmeta monitori M18 SIM või tahvelarvutiga, millele on installitud Milwaukee® toruvaatlusrakendus.

1. Lülitage Smart Hub M18 SISH ja juhtmeta monitor M18SIM või Milwaukee® toruvaatlusrakendusega tahvelarvuti sisse.
2. Veenduge, et juhtmeta monitor M18 SIM või tahvelarvuti on WLAN võrgu kaudu Smart Hub M18 SISH ühendatud. Kui WLAN võrgu ühendus puudub, tuleb see kõigepealt luua.

3. Pistke püsivara värskendusega mälupulk Smart Hub M18 SISH USB-A-pessa.

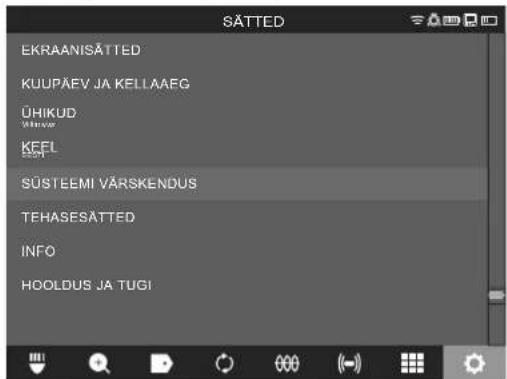

4. Valige TSÄTTED SÜSTEEMI UUENDUS

SÄTTED EKRAANISÄTTED KUUPÄEV JA KELLAAEG ÜHIKUD KEFL SÜSTEEMI VÄRSKENDUS TEHASESÄTTED INFO HOOLDUS JA TUGI

1. Valige Smart Hub M18 SISH.

SMART HUB JUHTMETA MONITOR

1. Värskenduse failinimi kuvatakse ekraanil. Värskenduse käivitamiseks valige FAILI NIMI.

SATTED MTCam_hub.bin

1. Lugege ja kinnitage hoiatusteade, vajutades OK.

Kui valite „OK“, alustatakse Smart Hub pūsivara värskendamist. Kui värskendusprotsess on alanud, ei tohi seda katkestada! TÜHISTA OK

1. Edenemistulbas on näha värskenduse kulg.

1. Värskenduse löppedes ilmub teade, mis tuleb kinnitada. Süsteemi taaskäivitamiseks valige OK.

Smart Hub värskendamine önnestus ja see taaskäivitatakse. OK

1. Tarkvaraversiooni ajakohastamise kontrollimiseks valige SÄTTED→INFO.

3.1 Toruülevaatustrumli M18 SIC36HDR, M18 SIC30HDR ülevaade

1 2 3 4 5 6 Milwaukee 7 8 9 10 11 Milwaukee

1 Reguleeritav jalg horisontaalseks kasutamiseks
2 Juhtmeta monitor M18 SIM – tahvelarvuti hoidja ja ühendus
3 Juhtmeta monitor M18 SIM – pöördlukustus
4 Juhtmeta monitor M18 SIM – kaldlukustus
5 Sang
6 Kaabliga kaablitrummel
7 Reguleeritav jalg vertikaalseks kasutamiseks
8 Kaablitrumli pidur
9 Reguleeritav jalg horisontaalseks kasutamiseks
10 Kandetugi M18 SIC36HDR
11 Ölarihm M18 SIC30HDR

3.2 Toruvaatlustrumli M18 SIC60SCHDR, M18 SIC60HDR ülevaade

1 2 3 4 5 6 7 8 9 10 11 Milwaukee

1 Reguleeritav jalg horisontaalseks kasutamiseks
2 Väljatömmatav sang (sisselükatud asendis)
3 Nupp väljatõmmatava sanga lukustamiseks ja vabastamiseks
4 Juhtmeta monitor M18 SIM – hoidja / tahvelarvuti hoidja ja ühendus
5 Juhtmeta monitor M18 SIM – pöördlukustus
6 Juhtmeta monitor M18 SIM – kaldlukustus
7 Sang
8 Kaabliga kaablitrummel
9 Reguleeritav jalg vertikaalseks kasutamiseks
10 Rattad
11 Kaablitrumli pidur

3.3 Kandetoe paigaldamine!

TORUVAATLUSTRUMMEL M18 SIC36HDR on varustatud kandetoega, millega saab trumlit seljakoti kombel seljas kanda. Sedasi on võimalik väikest trumlit mugavalt kasutuskohta transportida – see on praktiline eelkõige treppidest tõusmisel või redelite kasutamisel.

Töstke kandetugi üles ja vajutage pöidla otsaga vastu alumist serva, kuni kandetugi lukustub. Veendumaks kandetoe lukustuses tömmake seda korraks vastu.

1

3.7 Toruvaatlustrumli kasutamine!

Kontrollige kaablit kulumisjälgede osas. Kontrollige kaabli lahtiharutamisel seda täkete, mõrade ja hõõrdumise osas. Kui ümbris on nii tugevalt kulunud, et aramiidkiudpunutis on näha, tuleb kaabel välja vahetada. Kahjustatud ümbrisega kaabli kasutamisel võivad vesi ja niiskus sisse tungida, mis omakorda mõjutab kaamera ülesvõtete kvaliteeti või põhjustab kaamera riket.

Alljärgneval joonisel on näited tugevasti kahjustatud ümbristest. Selline kaabel tuleb võimalikult kiiresti välja vahetada.

Hoidke kaabel ja vedrukooste alati kuiv ja puhas. Puhastage kaabel pealekerimisel alati puhta, kuiva lapiga. Tööpäeva löpus puhastage kaamerapea ja vedru voolava vee all ettevaatlikult mustusest. Raputage kuivaks vöi puhuge liigne vesi madalsurveöhuga ära ja viimaks kuivatage osad. Kaamerapea, kaabel ja ühendusosad peavad iga päev taluma agressiivseid kemikaale. Süsteemi hoolikas puhastus pikendab nende osade eluiga.

Olge kaabli käsitsemisel hoolikas. Ärge tömmake kaablit lukustatud trumlist välja. Vastasel juhul võib kaabel trumlis olla liiga kokku surutud ja ülemäära pingul. Kaabli tagasi tömbamine lukustatud trumlisse võib seevastu rulli ümber paisata või kaabli ära murda.

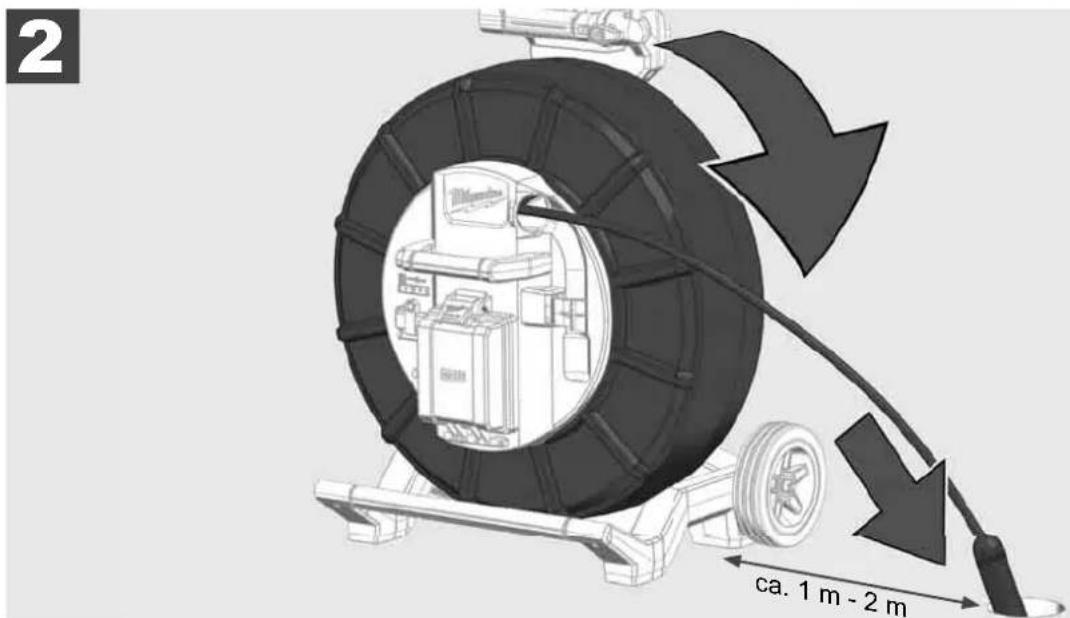

Asetage trummel üks kuni kaks meetrit sisenemiskohast eemale tasasele pinnale. Nii jääb piisavalt ruumi kaabliga toimetamiseks, ilma et kaablivoolikut oleks vaja üle maapinna tömmata. Vajadusel kasutage kaabli liikumise aeglustamiseks hõördpidurit.

Kui trumlit kasutatakse horisontaalses asendis, suureneb jalgade vaheline ala. See tagab trumli stabiilsuse ebaühtlase aluspinna korral ja vähendab selle körgust, mis kitsastes tingimustes on eeliseks.

1 1x

2 ca. 1 m - 2 m

3.8

Kaamerapea

kooste

Võimalusel ärge võtke rohelisest trükkplaadist või kuldkontakdidest vedrukoostel, samuti kaamerapeast paljaste kätega kinni. Vastasel juhul jääb sõrmede rasvakiht neile komponentidele ja see omakorda võib põhjustada enneaegset korrodeerumist. Kandke võimalusel puhtaid ja kuivi kummikindaid.

Enne kaamereapea äravõtmist tuleb see kuivatada ja puhastada mustusest, mis võib kukkuda kaamera ühenduspiirkonda.

Ärge tömmake seda liiga kövasti kinni ega rakendage ülemäärast jõudu!

Võimalusel ärge võtke rohelisest trükkplaadist või kuldkontakdidest vedrukoostel, samuti kaamerapeast paljaste kätega kinni. Vastasel juhul jääb sõrmede rasvakiht neile komponentidele ja see omakorda võib põhjustada enneaegset korrodeerumist. Kandke võimalusel puhtaid ja kuivi kummikindaid.

Enne kaamereapea äravõtmist tuleb see kuivatada ja puhastada mustusest, mis võib kukkuda kaamera ühenduspiirkonda.

Ärge tömmake seda liiga kövasti kinni ega rakendage ülemäärast jõudu!

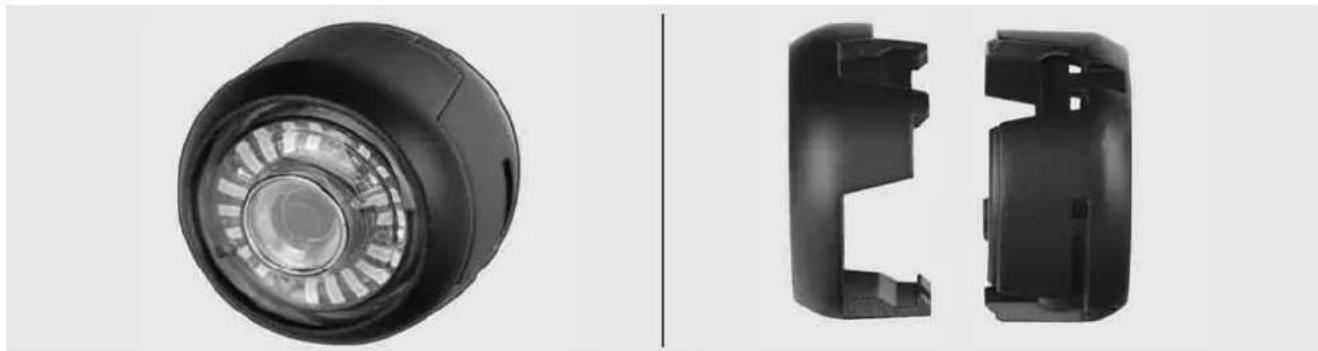

Kaitsekatted – sobivad kaamerapeadele läbimõõduga 25 kuni 34 mm. Need kaitsekatted tarnitakse koos köikide TORUVAATLUSTRUMLITE või asenduskaamerapeadega.

Juhikud – need paigaldatakse vedru kooste peale, et kaamerapea saaks mööda pinda liikuda ega puutuks vahetult toruga kokku.

Kaitsekatte eemaldamine

Kaitsekatte paigaldamine

3.11 Kaamera juhikud

25 kuni 34 mm laiuste kaamerapeade jaoks on saadaval vastavalt kaks juhikut: väike 75 mm variant ja keskmine 100 mm variant.

Kameraführung

25

mm

Kaamerajuhik

34

mm

3.12 Hooldus ja tugi

Juhul kui Teie TORUVAATLUSSÜSTEEMI tuleb parandada, siis köik vajalikud telefoninumbrid leiate Milwaukee tööriistade klienditeeninduse lehelt kategooria alt KLIENDITEENINDUS JA KASUTAJATUGI.

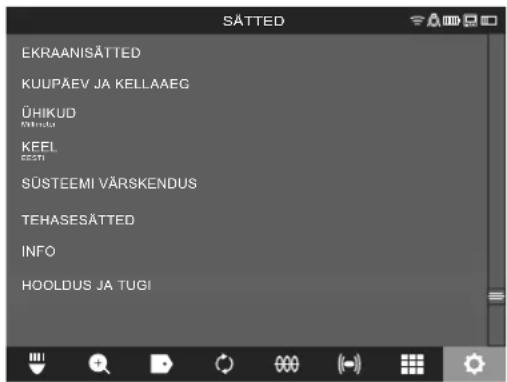

Valige SÄTTED → HOOLDUS JA TUGI

SÄTTED EKRAANISÄTTED KUUPÄEV JA KELLAAEG ÜHIKUD MINDA KEFL EESTI SÜSTEEMI VÄRSKENDUS TEHASESÄTTED INFO HOOLDUS JA TUGI

ОГЛАВЛЕНИЕ

1 Общие указания 2
