1.1 Posebni varnostni predpisi za sisteme za pregled cevi

Pri delih v ceveh bodite pozorni na to, da le te ne bodo pod napetostjo ali električnim nabojem. Cevi ne smejo vsebovati tekočine. Kamera in naprava ne smeta priti v stik s tekočino.

Kamera in kabel ne smeta priti v stik z oljem, plinom ali drugimi korozivnimi materiali.

Za zmanjševanje tveganje eksplozij, električnega udara in materialne škode, ped vsemi deli zmeraj preverite delovno območje. Kabel ne sme priti v stik z električnimi komponentami, kemikalijami ali premikajočimi se deli.

Za zmanjševanje tveganja poškodb na napravi, ne uporabljajte prekomerne sile in ne prepogibajte kabla. Inšpekcijske kamere in kabla ne uporabljajte v območjih, kjer bi lahko prišla v stik z jedkimi ali oljnimi snovmi.

Kabla ne uporabljajte za odpravljanje zamašitev ali ovir. To ni čistilec cevi!

Kadar bi odtočna cev ki jo je treba pregledati lahko vsebovala kemikalije, bakterije ali druge toksične snovi oz. bi utegnila vsebovati povzročitelje infekcij, uporabljajte s strani proizvajalca priporočene zaščitne rokavice, rokavice iz lateksa ali gume, kakor tudi zaščitna očala, zaščito obraza, zaščitna oblačila in masko za zaščito dihal.

Cevovodi lahko vsebujejo kemikalije, bakterije ali druge snovi, ki so toksične ali povzročajo infekcije in razjede ali lahko izzovejo druge težke poškodbe.

Upoštevajte higienske predpise. Med uporabo naprave ne jejte in ne kadite. Po delu ali uporabi sistema za pregled cevi, je potrebno roke in preostale dele telesa, ki so prišli v stik vsebine cevi zmeraj oprati s toplo vodo in milom. Tako se izognemo zdravstvenim tveganjem zaradi stika s toksičnimi snovmi ali snovmi, ki povzročajo infekcije.

Pred uporabo preglejte kabel glede na sledi obrabe in poškodbe. Obrabljen ali poškodovan kabel nadomestite pred uporabo naprave.

PREVIDNO! Pri prevozu sistema za pregled cevi z nosilno pripravo na hrbtu bodite izjemno pazljivi. Lahko bi izgubili ravnotežje.

Napravo vedno uporabljajte premišljeno in previdno. Vseh nevarnih situacij ni mogoče predvideti. Napravo ne uporabljajte, će ne razumete teh navodil ali će menite, da je delo prezahtevno za vas. Za dodatne informacije ali izobraževanja se obrnite na Milwaukee ali usposobljenega strokovnjaka.

Etiket in tipskih tablic ne odstranjutje. Te tablice vsebujejo pomembne informacije. Kadar te informacijske oznake niso več berljive ali manjkajo, se obrnite na MILWAUKEE-servisno službo, za prejem brezplačnega nadomestila.

Prah, ki nastaja pri uporabi brusilnikov, žag in vrtalnikov ali drugih gradbenih dejavnostih, lahko vsebuje kemične substance, ki povzročajo rak, privedejo do poškodbe plodu ali vplivajo na plodnost. Primeri za tovrstne kemične substance so:

• svinec iz barv na osnovi svinca,
• kristalni silicijev dioksid iz opeke, cementa ali drugih zidnih izdelkov ter
• arzen ali krom iz kemično obdelanega gradbenega lesa.

Tveganje izpostavljenosti je odvisno od tega, kako pogosto opravljate tovrstno dejavnost. Da ohranite tveganje izpostavljenosti čim manjše, vedno delajte v prezračenih prostorih. Nosite uradno odobreno varovalno opremo, kot so na primer maske za zaščito pred prahom s filtrom za mikrodelce.

1.2 Nadaljnja varnostna in delovna navodila

Akumulatorskih baterij ne hranite skupaj s kovinskimi predmeti (nevarnost kratkega stika).

Akumulatorske baterije sistema M18 polnite samo s polnilnimi aparati sistema M18. Ne uporabljajte nobenih akumulatorskih baterij iz drugih sistemov.

Pod ekstremno obremenitvijo ali ob ekstremni temperaturi iz poškodovane akumulatorske baterije lahko izteka akumulatorska tekočina. Po stiku z akumulatorsko tekočino prizadeto mesto takoj izperite z vodo in milom. Po stiku z očmi takoj najmanj 10 minut dolgo temeljito izpirajte in nemudoma obiščite zdravnika.

Opozorilo! V izogib, s kratkim stikom povzročene nevarnosti požara, poškodb ali okvar na proizvodu, naprave, akumulatorske baterije ali polnilne naprave ne potapljajte v tekočine in poskrbite, da ne bo prihajalo do vdora tekočin. Korozivne ali prevodne tekočine, kot so slana voda, določene kemikalije in belila ali proizvodi, ki le ta vsebujejo, lahko povzročijo kratek stik.

Te naprave ni dovoljeno upravljati ali čistiti s strani oseb, ki imajo omejene telesne, senzorične ali duševne sposobnosti oz. pomanjkljive izkušnje ali znanja, razen kadar so bili s strani, za njihovo varnost zakonsko

odgovorne osebe, poučeni o varni rabi naprave. Zgoraj navedene osebe je med uporabo naprave potrebno nadzorovati. Ta naprava ne sodi v roke otrok. Vsled tega jo je v primeru neuporabe potrebno shranjevati varno in izven dosega otrok.

1.3 Tehnični podatki

Sistem za pregled cevi služi ogledu in pregledu cevovodov. Sistem sestavljajo trije moduli:

- Navijalo za pregled cevi M18 SIC30HDR, M18 SIC36HDR, M18 SIC60SCHDR, M18 SIC60HDR

Navijalo za pregled cevi služi navijanju in odvijanju ter krmiljenju potisnega kabla. Navijala so dobavljiva v naslednjih velikostih: M18 SIC30HDR, M18 SIC36HDR in M18 SIC60SCHDR za cevi s premerom od 50 mm do 150 mm in večji model M18 SIC60HDR za cevi s premerom od 75 mm do 250 mm. Vsa navijala vsebujejo potisni kabel s sklopom vzmeti, na katerem je nameščena samoizravnalna glava kamere. Brezžični monitor M18 SIM in Smart Hub M18 SISH se lahko uporabljata z vsa navijaloma. Vsa navijala je mogoče uporabljati tako vodoravno kot tudi navpično. Na zadnji strani navijala M18 SIC36HDR je mogoče pritrditi nosilno pripravo, da napravo nesete na hrbtu.

- Smart Hub M18 SISH

Smart Hub M18 SISH služi krmiljenju sistema za pregled cevi.

Brezžični monitor M18 SIM ali tablični računalnik, na katerem je nameščena aplikacija za pregled cevi Milwaukee®, se poveže s Smart Hub-om M18 SISH za sprejemanje videoposnetkov in slik. Videoposnetki in tudi slike se shranijo na internem pogonu Smart Hub-a M18 SISH.

- Brezžični monitor M18 SIM (ni v obsegu dobave; lahko ga kupite ločeno)

Brezžični monitor M18 SIM omogoča ogled videoposnetkov, ki jih je posnela glava kamere, snemanje videoposnetkov in fotografij ter predvajanje datotek z videoposnetki in slikovnih datotek. Med snemanjem videoposnetkov lahko prek internega mikrofona posnamete govorjene komentarje. S funkcijo »Oznake« lahko dodate tudi komentarje. Komentarji se prikažejo v posnetem videoposnetku in se na fotografijah prikažejo skupaj z datumom, urnim časom in odvito dolžino kabla.

Ta naprava se sme uporabiti samo za navede namene.

1.5 Zahteve za radijske frekvence glede na evropske namestitve

Opomba: Ta naprava je bila preizkušena in upošteva mejne vrednosti sprejemnika kategorije 3 v skladu z EN 300 440 V2.1.1.

Te mejne vrednosti morajo zagotoviti primerno zaščito pred radijsko tehničnimi motnjami v stanovanjskih zgradbah.

Ta naprava se odziva na druge naprave, ki oddajajo radijske valove v frekvenčnem območju od 2402 do 2480 MHz. Zaradi tega lahko pride do motenj pri uporabi daljinskega upravljanja. Ni mogoče izključiti, da pod določenimi okoliščinami pride do motenj. Da ugotovite, ali to napravo motijo radijski signali drugih naprav, za kratek čas izklopite druge naprave, da preverite, ali motnje potem izginejo. Za odpravljanje motenj lahko pomagajo naslednji ukrepi:

• Izklopite vir motnje.
• Povečajte razdaljo do vira motnje.
• Posvetujte s specializiranim trgovcem ali usposobljenim radijskim tehnikom.

1.6 ES-Izjava o skladnosti

Techtronic Industries GmbH potrjuje, da je tip radijske opreme M18SISH skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: http://services.milwaukeetool.eu

1.7 ONE-KEY™

Da boste o ONE-KEY funkcionalnosti te naprave izvedeli več, preberite priložena navodila za hiter začetek ali pa nas obiščite na internetu pod www.milwaukeetool.com/one-key. ONE-KEY aplikacijo lahko naložite na vaš pametni telefon preko App Store ali Google Play.

Le pride do elektrostatičnih razelektritev, se povezava Bluetooth prekine. V tem primeru povezavo znova vzpostavite ročno.

Naprava izpolnjuje minimalne zahteve v skladu z EN 55014-2:2015/EN 301489-1 V2.2.3/EN 301489-17 V3.1.1.

Prikaz ONE-KEY™

Modra svetloba: Radijska povezava je aktivna in jo je mogoče nastaviti prek aplikacije ONE-KEY™.

Modro utripanje: Naprava komunicira z aplikacijo ONE-KEY™.

Rdeče utripanje: Naprava je bila iz varnostnih razlogov blokirana in odklene jo lahko upravljavec prek aplikacije ONE-KEY™.

1.8 AKUMULATORSKE BATERIJE

Akumulatorske baterije, ki jih daljši čas niste uporabljali, pred uporabo naknadno napolnite.

Temperatura nad 50°C zmanjšuje zmogljivost akumulatorske baterije. Izogibajte se daljšemu segrevanju zaradi sončnih žarkov ali gretja.

Pazite, da ostanejo priključni kontakti na polnilnem aparatu in akumulatorsko baterijo čisti.

Za optimalno življenjsko dobo je potrebno akumulatorsko baterijo po uporabi do konca napolniti.

Za čim daljšo življenjsko dobo naj se akumulatorska baterija po napolnitvi vzame ven iz naprave za polnjenje.

Pri skladiščenju akumulatorske baterije dalj kot 30 dni:

Akumulatorsko baterijo skladiščiti pri temperaturi pod 27°C in na suhem.

Akumulatorsko baterijo skladiščiti pri 30%-50% stanja polnjenja.

Akumulatorsko baterijo spet napolniti vsakih 6 mesecev.

1.9 Transport litij-ionskih akumulatorskih baterij

Litij-ionski akumulatorske baterije so podvržene zakonskim določbam transporta nevarnih snovi.

Transport teh akumulatorskih baterij se mora izvajati upoštevajoč lokalne, nacionalne in mednarodne predpise in določbe.

- Uporabniki lahko te akumulatorske baterije enostavno transportirajo po cesti.

- Komercialni transport litij-ionskih akumulatorskih baterij s strani špediterskih podjetij je podvržen določbam transporta nevarnih snovi. Priprava odpreme in transporta se lahko vrši izključno s strani ustrezno izšolanih oseb. Celoten proces je potrebno strokovno spremljati.

Pri transportu akumulatorskih baterij je potrebno upoštevati sledeče točke:

- V izogib kratkim stikom zagotovite, da bodo kontakti zaščiteni in izolirani.

- Bodite pozorni na to, da akumulatorska baterija v notranjosti embalaže ne bo mogla zdrsniti.

- Poškodovanih ali iztekajočih akumulatorskih baterij ni dovoljeno transportirati.

Za nadaljnja navodila se obrnite na vaše špeditersko podjetje.

1.10 Vzdrževanje

Uporabljajte samo Milwaukee pribor in nadomestne dele. Poskrbite, da sestavne dele, katerih zamenjava ni opisana, zamenjajo v Milwaukee servisni službi (upoštevajte brošuro Garancija/Naslovi servisnih služb).

Po potrebi je mogoče pri vašem servisnem mestu ali neposredno pri Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany, naročiti risbo posameznih delov naprave ob navedbi tipa naprave in na tablici navedene šestmestne številke.

1.11 Simboli

POZOR! OPOZORILO! NEVARNOST!

Pred vsemi deli na napravi odstranite akumulatorsko baterijo.

Prosimo, da pred uporabo pozorno preberete to navodilo za uporabo.

Nositi zaščitne rokavice!

Pri delu z napravo vedno nosite zaščitna očala.

Odpadnih baterij, odpadne električne in elektronske opreme ne odstranjujte kot nesortirani komunalni odpadek. Odpadne baterije ter odpadno električno in elektronsko opremo je treba zbirati ločeno.

Odpadne baterije, odpadne akumulatorje in svetlobne vire je treba odstraniti iz opreme.

Za nasvet glede recikliranja in zbirnih mest se obrnite na lokalno oblast ali trgovca.

V skladu z lokalnimi predpisi so lahko trgovci na drobno obvezani, da morajo brezplačno vzeti nazaj odpadne baterije ter odpadno električno in elektronsko opremo.

Vaš prispevek k ponovni uporabi in recikliranju odpadnih baterij ter odpadne električne in elektronske opreme pomaga pri zmanjševanju povpraševanja po surovinah.

Odpadne baterije, še posebej tiste, ki vsebujejo litij, ter odpadna električna in elektronska oprema vsebujejo dragocene materiale, primerne za recikliranje, ki imajo lahko, če niso odstranjeni na okolju prijazen način, škodljive posledica za okolje in zdravje ljudi.

Z odpadne opreme izbrišite osebne podatke, če obstajajo.

V Napetost

Enosmerni tok

1 Pritrdilna sponka vzmeti – za pritrjevanje vzmeti in kamere med prevozom.
2 Držalo vzmeti – drži vzmet in kamero med prevozom in shranjevanjem na mestu.
3 Vodilo za kabel – pred namestitvijo Smart Hub-a napeljite vzmeti in potisni kabel skozi vodilo.
4 Ročaj
5 Tipka za sprostitev – pritisnite to tipko, da Smart Hub sprostite z navijala za pregled cevi.
6 Glavno stikalo – pritisnite enkrat na kratko, da vklopite napravo; pridržite, da napravo izklopite.
7 Tipka za ponastavitev dolžine kabla – nastavi dolžino odvitega kabla na nič.
8 Prikaz LED ONE-KEY
9 Vrata USB-A – za neposredno shranjevanje videoposnetkov in fotografij ter za posodobitve strojne programske opreme.
10 Vrata USB-C – izbirni napajalni in podatkovni priključek za povezavo brezžičnega monitorja M18 SIM s Smart Hub-om.
11 Pokrov priključka USB – vodotesen pokrov, ki priključki USB ščiti pred prahom in vlago.
12 Ozemljitvena palica – za ozemljitev Smart Hub-a pri sledenju potisnega kabla.
13 Pokrov akumulatorske baterije – vodotesen pokrov, ki akumulatorsko baterijo ščiti pred prahom in vlago.
14 Predal za akumulatorsko baterijo – za akumulatorsko baterijo M18™
15 Priključek za povezavo Smart Hub-a in navijala za pregled cevi.
16 Testni priključek kamere – za odpravljanje napak pri težavah z glavo kamere

2.2 Vstavljanje in odstranjevanje akumulatorske baterije

2.3 Preverjanje stanja akumulatorske baterije

2.7 Priključitev monitorja

Če želite spremeniti nastavitve SISTEMA ZA PREGLED CEVI, krmiliti njegove funkcije in prikazati slike in videoposnetke, posnete s kamero, potrebujete zunanjo prikazno napravo.

Na voljo so naslednje možnosti:

- MILWAUKEE BREZŽIČNI MONITOR M18 SIM

- Tablični računalnik ali pametni telefon z APLIKACIJO ZA PREGLED CEVI MILWAUKEE

BREZZIČNI MONITOR se prek WLAN-a ali vrat USB-C priključi na SISTEM ZA PREGLED CEVI in je takoj pripravljen za uporabo. Pri uporabi tabličnega računalnika ali pametnega telefona na zadevno napravo najprej namestite APLIKACIJO ZA PREGLED CEVI MILWAUKEE.

PRVA UPORABA Z BREZŽIČNIM MONITORJEM M18 SIM:

1. Vklopite SMART HUB in BREZŽIČNI MONITOR.

2. BREZŽIČNI MONITOR se v 25 sekundah samodejno poveže s SMART HUB-om.

*Za povezavo s kablom povežite monitor s kablom USB-C s Smart Hub-om.

PRVA UPORABA S PAMETNIM TELEFONOM ALI TABLIČNIM RAČUNALNIKOM:

1. Naložite in namestite APLIKACIJO ZA PREGLED CEVI MILWAUKEE.
2. Vklopite SMART HUB in prikazno napravo.
3. Izberite možnost Nastavitve > WLAN.
4. Izberite možnost MTCAM_[LAST 9 DIGITS OF HUB SERIAL #].
5. Vnesite geslo: 29702000
6. Zaženite APLIKACIJO ZA PREGLED CEVI MILWAUKEE.

1 M18 USB-A USB-C

USB-A

• Vrata za normalno uporabo. Dovoljuje neposredno snemanje datotek z videoposnetki in slikovnih datotek oz. njihov prenos z internega pogona Smart Hub-a.
• Omogoča izvedbo posodobitev strojne programske opreme na Smart Hub-u.

USB-C

- Omogoča povezavo med brezžičnim monitorjem M18 SIM in Smart Hub-om brez povezave WLAN. Napajanje Smart Hub-a prek brezžičnega monitorja M18 SIM ali obratno, če akumulatorska baterija ni napolnjena.

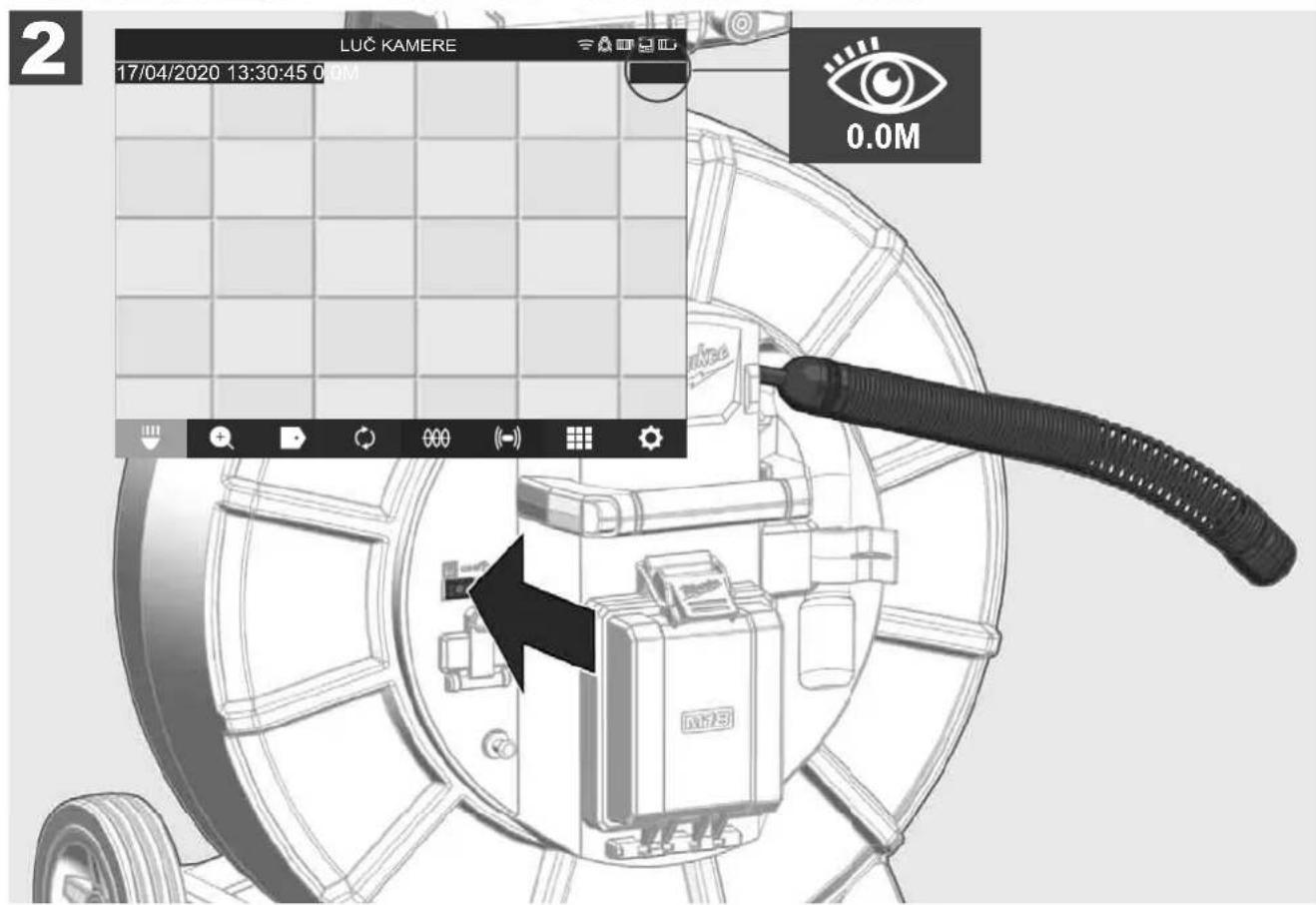

2.10 Ponastavitev števca dolžine

Pri odvijanju NAVIJALA ZA PREGLED CEVI se prikaže dolžina odvitega kabla na vrstici stanja brezžičnega monitorja M18 SIM.

Za ponastavitev prikaza pritisnite tipko

LUČ KAMERE 17/04/2020 13:30:45 0.5M 0.5M

2 LUČ KAMERE 17/04/2020 13:30:45 0.0M 0.0M

Če pride do težav z glavo kamere, lahko kamero preverite s testnim priključkom.

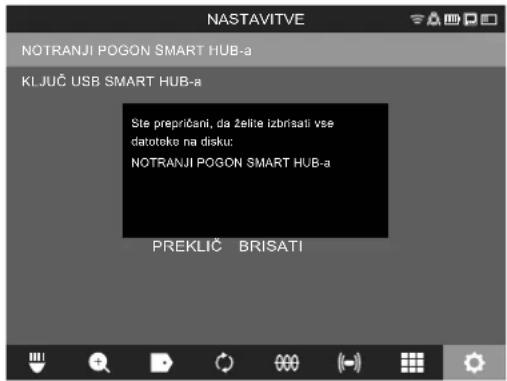

2.12 Formatiranje internega pogona in USB ključa

S to funkcijo lahko formatirate interni pogon 500 GB Smart Hub-a ali USB ključa.

1. Potrdite sporočilo na zaslonu.

NASTAVITVE NOTRANJI POGON SMART HUB-a KI JUČ USB SMART HUB-a Ste prepričani, da želise izbrisati vse datoteke na disku: NOTRANJI POGON SMART HUB-a PREKLIČ BRISATI

Izbrani pogon se formatira in sistem se vrne v meni NASTAVITVE

2.13 Tovarniške nastavitve

Izbira Tovarniške nastavitve ponastavi Smart Hub M18 SISH na tovarniške nastavitve.

Ponastavijo se naslednje nastavitve Smart Hub-a M18 SISH:

• OZNAKE se izbrišejo.
• Nastavitve za VIDEOPOSNETKE in SLIKE se ponastavijo na 1080 P.
• IME PODJETJA se izbriše.
• FREKVENCA SONDE se nastavi na tovarniško nastavitev.
• SLEDENJE KABLA se nastavi na tovarniško nastavitev.

- NASTAVITVE ZASLONA se nastavijo na tovarniško nastavitev: barvni odtenek, svetlost, kontrast, nasičenost.

- MERILNE ENOTE

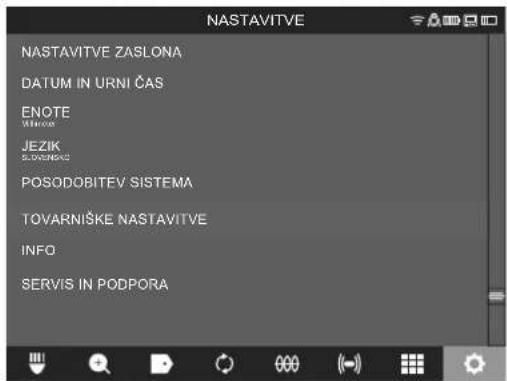

1. Izberite NASTAVITVE TOVARNIŠKE NASTAVITVE

NASTAVITVE NASTAVITVE ZASLONA DATUM IN URNI ČAS ENOTE JEZIK SLOVENIŠKA POSODOBITEV SISTEMA TOVARNIŠKE NASTAVITVE INFO SERVIS IN PODPORA

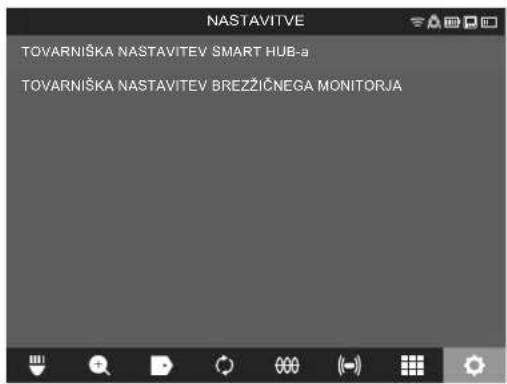

2. Izberite TOVARNIŠKE NASTAVITVE Smart Hub M18 SISH.

NASTAVITVE TOVARNIŠKA NASTAVITEV SMART HUB-a TOVARNIŠKA NASTAVITEV BREZŽIČNEGA MONITORJA

3. Preberite sporočilo o ponastavitvi in potrdite z OK.

Želite obnoviti tovarniške nastavitve Smart Hub-a? PREKLIČ OK

Ponastavitev na tovarniške nastavitve je končana in sistem se vrne v podmeni TOVARNIŠKE NASTAVITVE.

2.14 Posodobitev sistema

Pred posodobitvijo sistema odprite meni NASTAVITVE→ INFO in zabeležite trenutno strojno programsko opremo.

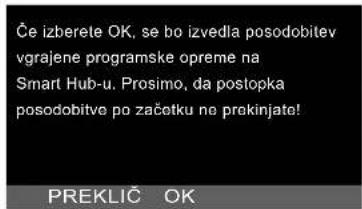

Posodobitev strojne programske opreme je mogoče izvesti ali prek brezžičnega monitorja M18 SIM ali s tabličnim računalnikom z aplikacijo za pregled cevi Milwaukee®.

1. Vklopite Smart Hub M18 SISH in brezžični monitor M18SIM ali tablični računalnik z aplikacijo za pregled cevi Milwaukee®.
2. Zagotovite, da je brezžični monitor M18 SIM oz. tablični računalnik povezan prek WLAN-a s Smart Hub-om M18 SISH. Če ni povezave WLAN, jo najprej vzpostavite.

3. Ključ USB s posodobitvijo strojne programske opreme vtaknite v vrata USB-A Smart Hub-a M18 SISH.

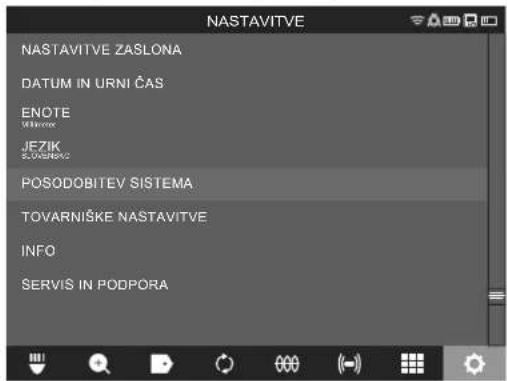

4. Izberite NASTAVITVE POSODOBITEV SISTEMA

NASTAVITVE NASTAVITVE ZASLONA DATUM IN URNI ČAS ENOTE JEFZIK SLODENSAC POSODOBITEV SISTEMA TOVARNIŠKE NASTAVITVE INFO SERVIS IN PODPORA

1. Izberite Smart Hub M18 SISH.

NASTAVITVE SMART HUB BREZZIČNI MONITOR

1. Ime datoteke posodobitve se prikaže na zaslonu. Za zagon posodobitve izberite IME DATOTEKE

NASTAVITVE MTCam_hub.bin

1. Preberite sporočilo o opozorilu in potrdite z OK.

Če izberete OK, se bo izvedla posodobitev vgrajene programske opreme na Smart Hub-u. Prosimo, da postopka posodobitva po začatku ne prokinjate! PREKLIČ OK

1. V vrstici za napredek se prikaže potek posodobitve.

1. Na koncu posodobitve se prikaže sporočilo, ki ga je treba potrditi. Za ponovni zagon sistema izberite OK.

Smart Hub je bil uspešno posodobljen in se bo zagnal znova. OK

1. Če želite preveriti, ali je bila različica strojne programske opreme posodobljena, izberite NASTAVITVE→ INFO.

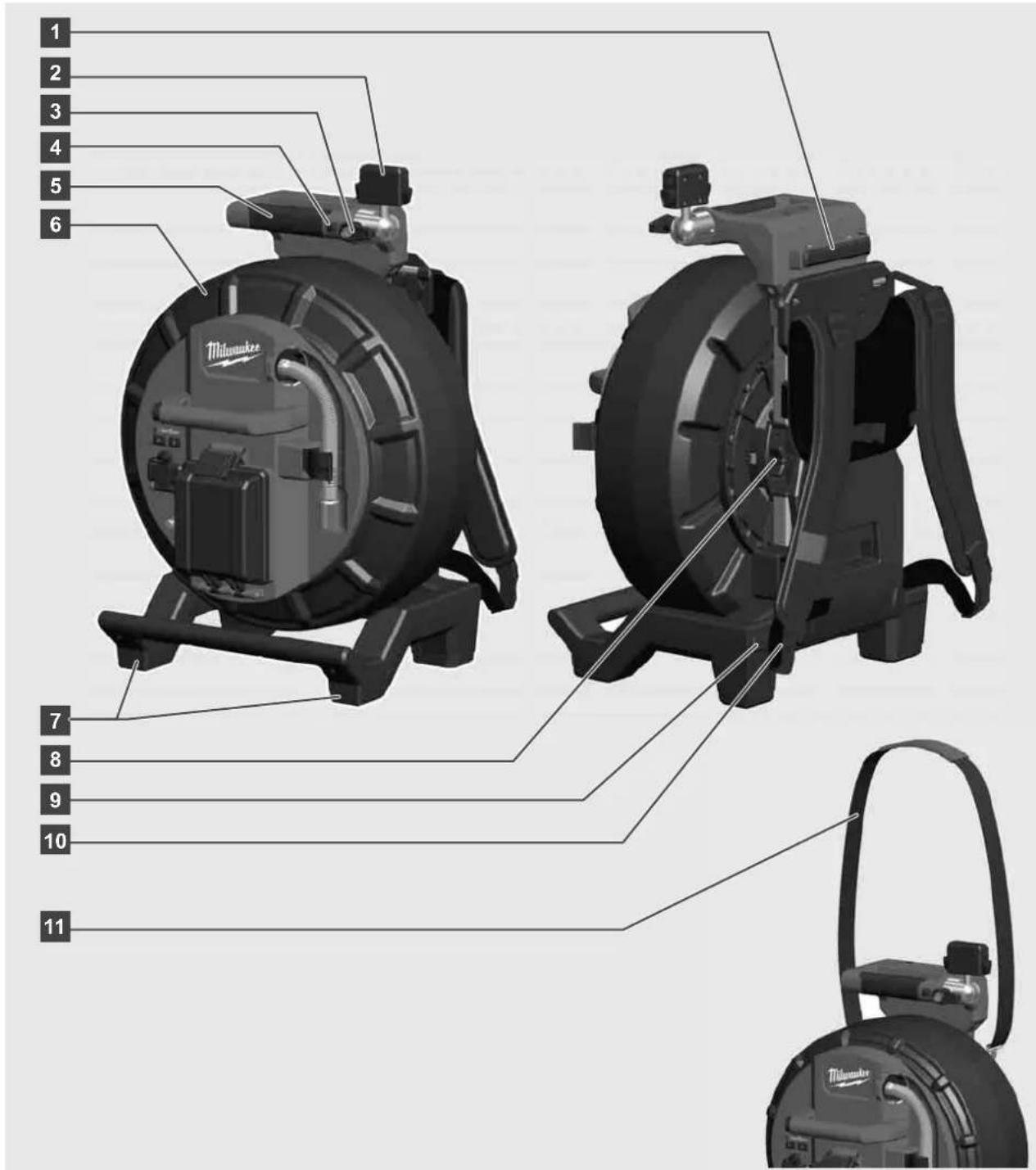

3.1 Pregled navijala za pregled cevi M18 SIC36HDR, M18 SIC30HDR

1 2 3 4 5 6 Milwaukee 7 8 9 10 11 Milwaukee

1 Nastavitvena noga za vodoravno uporabo
2 Brezžični monitor M18 SIM – nosilec za tablični računalnik in priključek
3 Brezžični monitor M18 SIM – vrtljivi zaklep
4 Brezžični monitor M18 SIM – nagibni zaklep
5 Ročaj
6 Navijalo kabla s potisnim kablom
7 Nastavitvena noga za navpično uporabo
8 Zavora navijala kabla
9 Nastavitvena noga za vodoravno uporabo
10 Nosilna priprava M18 SIC36HDR
11 Ramenski trak M18 SIC30HDR

3.2 Pregled navijala za pregled cevi M18 SIC60SCHDR, M18 SIC60HDR

1 2 3 4 5 6 7 8 9 10 11 Milwaukee

1 Nastavitvena noga za vodoravno uporabo
2 Izvlečni ročaj (v vstavljenem položaju)
3 Tipka za zaklepanje in odklepanje izvlečnega ročaja
4 Brezžični monitor M18 SIM – nosilec / nosilec za tablični računalnik in priključek
5 Brezžični monitor M18 SIM – zaklep proti vrtenju
6 Brezžični monitor M18 SIM – zaklep proti nagibanju
7 Ročaj
8 Navijalo kabla s potisnim kablom
9 Nastavitvena noga za navpično uporabo
10 Kolesa
11 Zavora navijala kabla

3.3 Namestitev nosilne priprave

NAVIJALO ZA PREGLED CEVI M18 SIC36HDR je opremljeno z nosilno pripravo, s katero lahko navijalo nesete na hrbtu kot nahrbtnik. Tako lahko majhno navijalo udobno prenesete na kraj uporabe, kar je priročno predvsem pri vzpenjanju po stopnicah ali uporabi lestev.

Nosilno pripravo vpnite zgoraj in jo z žogami potisnite proti spodnji strani tako, da se nosilna priprava zaskoči. Na kratko povlecite nosilno pripravo, da se prepričate, da se je zaskočila.

1

Preverite, ali ima potisni kabel sledi obrabe – kabel pri navijanju preverite glede rezov, prepogibov in obrabe. Če je ovoj toliko obrabljen, da je vidna bela ali rumena neprebojna pletenica, je treba potisni kabel zamenjati. Pri uporabi potisnega kabla s poškodovanim ovojem lahko vdreta voda in vlaga, kar lahko vpliva na kakovost posnetkov kamere ali do izpada kamere.

Na naslednji sliki so prikazani primeri za močno poškodovane ovoje. Tovrstne potisne kable je treba čim hitreje zamenjati.

Potisni kabel in sklop vzmeti ohranjajte vedno čiste in suhe – kabel lahko med navijanjem vedno očistite s čisto in suho krpo. Na koncu delovnega dne z glave kamere in vzmeti pod tekočo vodo previdno odstranite ostanke umazanije. Iztresite do suhega ali odvečno vodo do suhega izpihajte z nizkotlačnim zrakom in nato dele posušite. Glava kamere, potisni kabel in priključni deli so pri dnevni uporabi izpostavljeni agresivnim kemikalijam. Skrbno čiščenje sistema podaljša življenjsko dobo teh delov.

S potisnim kablom ravnajte pazljivo – potisnega kabla ne izvlecite iz blokiranega navijala. Sicer se lahko kabel v navigjalu stisne in prekomerno obremeni. Potiskanje potisnega kabla nazaj v blokirano navijalo se lahko rola prevrne ali upogne kabel.

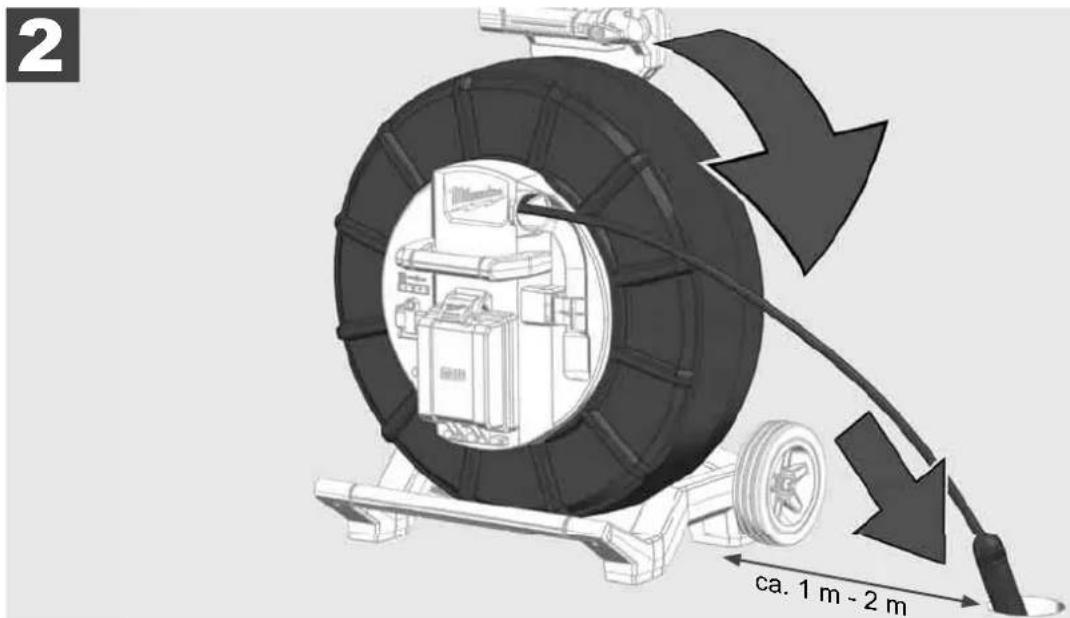

Navijalo postavite 1 do 2 metra oddaljenega od vstopnega mesta na ravno podlago. Tako ostane dovolj prostora za uporabo kabla, ne da se zanke kabla vlečejo po tleh. Po potrebi aktivirajte torno zavoro, da upočasnite premikanje potisnega kabla.

Če se navijalo uporablja v vodoravnem položaju, se površina med nogami poveča. To navijalu omogoča stabilnejšo stojišče na neravni podlagi in zmanjša njegovo višino, kar je prednost v utesnjenih prostorskih razmerah.

1 1x

2 ca. 1 m - 2 m

3.8 Sklop glave kamere

Zelenega tiskanega vezja oz. zlatih kontaktov na sklopu vzmeti in glave kamere se po možnosti ne dotikajte z golimi rokami. V nasprotnem primeru se sloj masti prstov prenese na te komponente, kar lahko priveđe do njihove predčasne korozije. Če je mogoče, nosite čiste in suhe gumijaste rokavice.

Glavo kamere pred odstranjevanjem obrišite do suhega in odstranite ostanke umazanije, ki bi lahko padla v priključno območje kamere.

Ne zategnite premočno in ne uporabljajte čezmerne sile!

Zelenega tiskanega vezja oz. zlatih kontaktov na sklopu vzmeti in glave kamere se po možnosti ne dotikajte z golimi rokami. V nasprotnem primeru se sloj masti prstov prenese na te komponente, kar lahko privede do njihove predčasne korozije. Če je mogoče, nosite čiste in suhe gumijaste rokavice.

Glavo kamere pred odstranjevanjem obrišite do suhega in odstranite ostanke umazanije, ki bi lahko padla v priključno območje kamere.

Ne zategnite premočno in ne uporabljajte čezmerne sile!

3.10 Zaščitni pokrov kamere

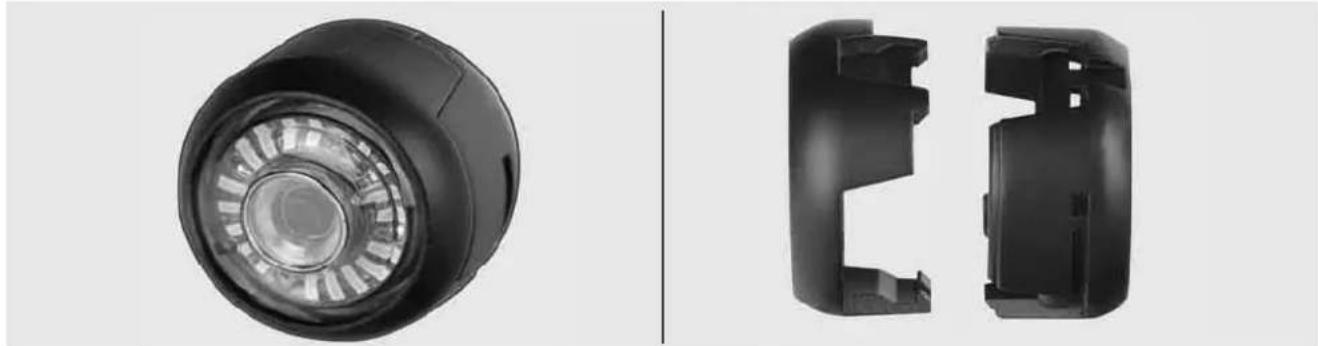

Zaščitni pokrovi – ustrezni za glave kamere s 25 mm oz. 34 mm premerom. Ti zaščitni pokrovi so priloženi vsem NAVIJALOM ZA PREGLED CEVI ali nadomestnim glavam kamere.

Vodila – namestijo se na sklop vzmeti, da se glava kamere spelje vzdolž tal in ne pride v neposreden stik s cevjo.

Odstranjevanje zaščitnega pokrova

Namestitev zaščitnega pokrova

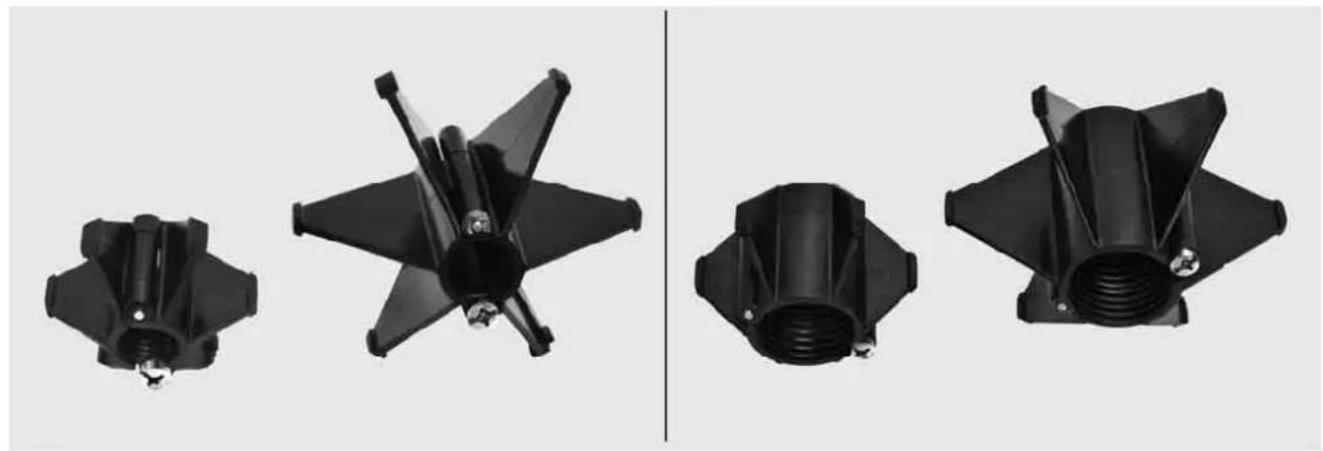

Za 25 mm oz. 34 mm široke glave kamere sta na voljo po dve vodili: Majhna izvedba s 75 mm in srednja izvedba s 100 mm.

Vodilo kamere 25 mm Vodilo kamere 34 mm

Če je treba vaš SISTEM ZA PREGLED CEVI popraviti, pod SERVIS IN PODPORA pridete na stran za servis za orodja Milwaukee z vsemi pomembnimi telefonskimi številkami.

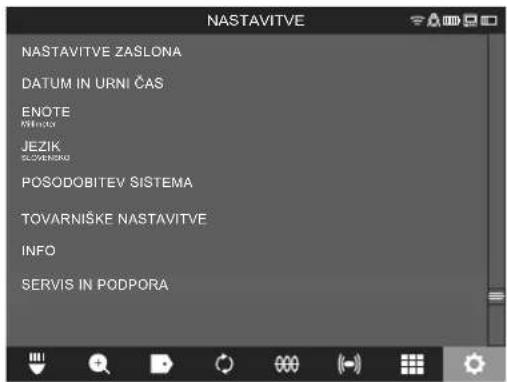

Izberite NASTAVITVE → SERVIS IN PODPORA

NASTAVITVE ZAŠLONA DATUM IN URNI ČAS ENOTE NEVNIĆNI JEZIK SLOVENIŠKU POSODOBITEV SISTEMA TOVARNIŠKE NASTAVITVE INFO SERVIS IN PODPORA

SADRŽAJ
