Soort product	Accu-slagmoersleutel
Merk	HiKOKI
Model	WR36DG
Nominale spanning	36 V / 18 V (automatische omschakeling)
Batterijcapaciteit	2,5 Ah / 5,0 Ah (afhankelijk van batterij)
Onbelast toerental (modus 1)	600 min⁻¹
Onbelast toerental (modus 2)	900 min⁻¹
Onbelast toerental (modus 3)	1200 min⁻¹
Onbelast toerental (modus 4)	1500 min⁻¹
Automatische uitschakelmodus	Ja (uitschakeling na 1,2 s impact)
Automatische langzame modus	Ja (snelheidsvermindering na losdraaien)
LED-verlichting	Ja (automatisch uitschakelen na 10 s)
Batterijladingindicator	Ja (4 niveaus)
Beschermingsklasse	IP56 (stof- en waterbestendig)
Batterijtype	Lithium-ion (BSL36A18)
Lader	UC18YSL3 (met USB-poort)
Geluidsdrukniveau	97 dB(A)
Geluidsvermogensniveau	108 dB(A)
Trillingswaarden	16,8 m/s² (slag aandraaien)
Onderhoud en reiniging	Reinig met een droge doek of zeepwater; vermijd oplosmiddelen
Garantie	Conform nationale regelgeving (zie certificaat)

Veelgestelde vragen - WR36DG HiKOKI

Hoe laad ik de batterij van de accu-slagmoersleutel WR36DG op?

Steek de lader UC18YSL3 in een stopcontact, plaats de batterij in de lader. Het lampje knippert blauw tijdens het laden en wordt groen wanneer de batterij volledig is opgeladen. Laad bij een temperatuur tussen 0°C en 40°C.

Welke verschillende aandraaimodi zijn beschikbaar?

Het gereedschap heeft 4 snelheidsmodi (600, 900, 1200, 1500 min⁻¹) die geselecteerd kunnen worden via de hoog/laag-schakelaar. De automatische uitschakelmodus en de automatische langzame modus zorgen respectievelijk voor een geprogrammeerde stop of snelheidsvermindering na het losdraaien.

Hoe gebruik ik de automatische uitschakelmodus?

Duw de drukknop naar voren ("R") en druk op de selector voor de automatische uitschakelmodus. Het gereedschap stopt automatisch 1,2 seconde na het begin van de impact. Deze modus is ideaal voor tijdelijke aanscherpingen.

Hoe reinig ik de accu-slagmoersleutel WR36DG?

Veeg het gereedschap af met een droge, zachte doek of een doek met zeepwater. Gebruik geen chloorhoudende oplosmiddelen, benzine of thinner, die de kunststoffen kunnen beschadigen.

Wat te doen als het gereedschap niet meer werkt?

Controleer de batterijlading. Als het gereedschap plotseling stopt, kan het overbelast of oververhit zijn. Laat het afkoelen. Raadpleeg de probleemoplossingstabel in de handleiding of neem contact op met een erkend HiKOKI reparatiecentrum.

Welke batterij gebruiken met de WR36DG?

Gebruik uitsluitend de HiKOKI multi-volt lithium-ion batterij, zoals de BSL36A18 (36V / 18V). Het gebruik van een andere batterij kan veiligheidsrisico's opleveren.

Kan ik een USB-apparaat opladen met de lader?

Ja, de lader UC18YSL3 heeft een USB-poort die 5V / 2A levert voor het opladen van USB-apparaten. Zorg ervoor dat de USB-kabel niet beschadigd is en bedek de poort wanneer deze niet wordt gebruikt.

Wat is IP56-bescherming?

De IP56-classificatie betekent dat het gereedschap stofbestendig is (bescherming tegen schadelijke deeltjes) en beschermd tegen krachtige waterstralen. Het is niet ontworpen om te worden ondergedompeld of blootgesteld aan overmatige regen.

Hoe verander ik de draairichting?

Gebruik de drukknop naast de trekker. Voor rechtsom draaien (aandraaien), duw de knop naar links; voor linksom draaien (losdraaien), duw hem naar rechts. Het gereedschap moet stilstaan voordat u de richting wijzigt.

Hoe installeer ik de riemhaak?

Verwijder de batterij, bevestig de haak met de meegeleverde schroeven volgens de afbeeldingen in de handleiding (Fig. 6). Zorg dat hij stevig vastzit om verwondingen tijdens het dragen te voorkomen.

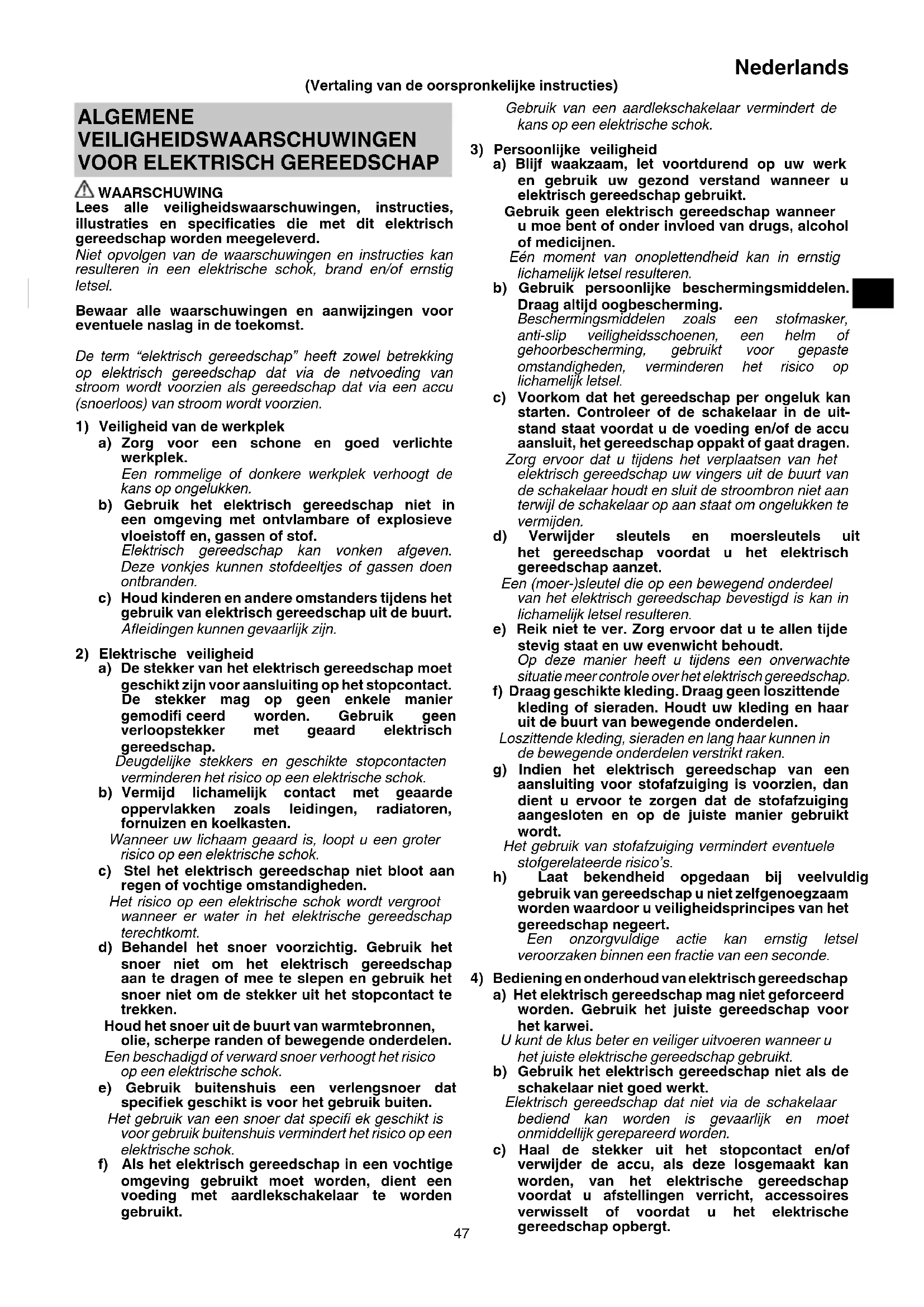

GEBRUIKSAANWIJZING WR36DG HiKOKI

(Vertaling van de oorspronkelijke instructies)

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die met dit elektrisch gereedschap worden meegeleverd.

Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term "elektrisch gereedschap" heeft zobel betrekking op elektrisch gereedschap dat via de netvoeding van stroom worden voorzien als gereedschap dat via een accu (snoerloos) van stroom worden voorzien.

1) Veiligkeit van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.

Een rommelige of donkere werkplek verhoegt de kans op ongelukken.

b) Gebruik het elektrisch gereedschap nicht in een omgeving met ontvlambare of explosieve vloeistoff en, gassen of stof.

Elektrisch gereedschap kan vonken aufgeben. Deze vonkjes kuren stofdeeltjes of gassen doen ontbranden.

c) Houd kinderen en andere omstandersijdens het gebruik van elektrisch gereedschap uit de buurt. Afleidingen können gevaarlijk zijn.

a) De stekker van het elektrisch gereedschap要去 geschiktঀoor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodifi ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschiktte stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneruw lichaam geaard is, loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap nicht bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok worden vergroot wanner er water in het elektrische gereedschap terechtkommen.

d) Behandel het snoer voorzichtig. Gebruik het snoer Niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer Niet om de stekker uit het stopcontact te trekken.

Houd het snoeruit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat specifi ek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt要去 worden, dient een voeding met aardlekschakelaar te worden gebruikt.

Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blij waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanner u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed van drugs, alcohol of medicijnen.

Een moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschemingsmiddelen. Draag algijd oogbescherming.

Beschermingsmiddelen zoals een stofmasker, anti-slip veiligheidsschoenen, een helm of gehoorbescherming, gelebruikt voor gespaste omstandigheden, verminderen het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controller of de schakelaar in de uitstand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingersuit de buurt van de schakelaar houdt en sluit de stroombron Niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uith het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik Niet te ver. Zorg ervoor dat u te allen:tijde stevig staat en uw evenwicht behoudt.

Op deutsche manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houdt uw kleding enhaaruit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en langhaar kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiiging aangesloten en op de juiste manier gebruikt worden.

Het gebruik van stofafzuging vermindert eventuele stofgerelateerde risico's.

h) Laat bekendheid opgedaan bij veelvuldig gebruik van gereedschap u Niet zichgenoegzaam worden waardoor u veiligheidsprincipes van het gereedschap negeert.

Een onzorgvuldige actie kan ernstig letseveroorzaken binnen een fractie van een seconde.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag nicht geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U kurz de klus beter en veiliger uittvoeren wanner u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap nicht als schakelaar Niet goed werkt.

Elektrisch gereedschap dat Niet via de schakelaar bediend kan worden is gevaarlijk en要去 onmiddelijk gerepareererd worden.

c) Haal de stekker uit het stopcontact en/of verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstelingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt.

Dergelijkepreventieveveiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta Niet toe dat personen die Nietbekend zichn met het juiste gebruik van het gereedschap of.Deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Verzorg het elektrische gereedschap accessoires. Controller het gereedschap op een foutie vuitlijing, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed hunnen op de juiste werkig van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhonden elektrisch gereedschap is verantwoordelijk voor een groot+aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon. Goed onderhonden snijwerktuigen met scherpe snijranden lopen minder snel vast en zich gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gezruikt, waar bij de werkkomstandigheden en het werk dat gedaan要去 worden in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoort het is bedoeld, kan resulteren in een gevaarlijke situatie.

h) Houd de handvat- en greepoppervlakken droog, schoon en vrij van olie en vet.

Glibberige handvat- en greepoppervlakken zorgen voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachtete situatuies.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant worden gespecifi ceerd.

Een lader die geschikt is voor een bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu.

b) Gebruik elektrisch gereedschap alleen met de specifi ek waarvoor bestemde accu's.

Het gebruik van andere accu's kan letsel of brand verooorzaken.

c) Wanneer de accu Niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munte, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die de contacten zonden kortsluiten.

Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken.

d) Bij een verkeerd gebruik kan er vloeistof UIT de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spoelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddelijk medische hulp inroepen.

Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken.

e) Gebruik geen accu of gereedschappen die zich beschadigd of aangepast.

Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of risico op letselverozaakt.

f) Stel een accu of gereedschap nicht bloot aan vuur of excessief hoge temperaturen.

Bloatelling aan vuur of temperaturen boven de 130^ kan een explosie veroorzaken.

g) Volg alle instructies voor het opladen en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat in de gebruikershandleiding worden voorgeschreven.

Onjuist opladen of bij temperaturen buiten het voorgeschreven bereik kan de accu beschadigen en het risico op brand verhogen.

_B Onderhoud

a) Het gereedschap mag uitsluitend door bevoegt onderhoudspersoneel worden onderhoden en er mag waar bij uitsluitend gebruik gemaakt worden van identieke verrangingsonderdelen.

Hierdoor kurz u er op rekenen dat het elektrisch gereedschap veilig blijft.

b) Probeer beschadigde accu's nooit te repareren. Onderhoud aan accu's dient alleen te worden uitgevoerd door de fabrikant of erkend onderhoudspersoneel.

Houd kinderen en kwetsbare Personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare Personen worden opgeborgen.

VEILIGHEIDSWAARSCHUWINGEN SNOERLOZE SLAGMOERAANZETTER

Houd het elektrisch gereedschap vast aan de waarvoorte bestemde geisoleerde oppervlakken wanner u een handeling verricht waar bij de schroef of bout in contact kan komen met verborgen bedrading.

Schroeven of bouten die in contact komen met een draad waar stroom op staat kennen ervoor zorgen dat blootliggende metalen onderdelen van het elektrische gereedschap ook onder stroom komen te staan en de gebruiker een elektrische schok gezven.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Dit is een draagbaar stuk gereedschap voor het vasten losdraaien van bouten en moeren. Gebruik het uitsluitend voor dit doel.
2. Houd het gereedschap goed vast verwijl u ermee aan het werk bent. Doet u dit Niet, dan konnen ongelukken of verwondingen het gevolg zich. (Afb. 2)
3. Voorbereiden en controleren van de werkomgeving. Zorg ervoor dat de werkplek voldoet aan alle voorwaarden zoals uiteengezet in de voorzorgen.
4. Controller het daadwerkelijkke aantrekkoppel met een momentsleutel.
5. Stop het gereedschap volledig voor u de draairichting verandert. Laat altijd eerst de schakelaar los en wacht tot het gereedschap volledig is gestopt voor u de draairichting verandert.
6. Raak in geen geval de draaiende onderdelen aan. Laat de draaiende onderdelen Niet in de buurt komen van uw handen of andere lichaamsdelen. U kunt door de draaiende onderdelen letsel oplopen of eraan blijven hangen. Wees ook voorzichtig dat u de draaiende onderdelen Niet aanraakt nadat deze langere tijd doorlopend in gebruik� geweest. Deze worden namelijk aardig heet en u zou zich eraan+kennen branden.

7. Gebruik de specifieke hulpstukken zoals vermeld in de handleiding en de HiKOKI catalogus. Doet u dit Niet, dan kuren ongelukken of letsel het gevolg zich.

8. Maak de hulpstukken goed vast in het draaistuk. Als de hulpstukken Niet goed bevestigd worden, können ze loskomen en letsel veroorzaken.

9. Keuzefunctie vastdraaistand
10. Selecteer de vastdraaiende modus wanner de drukschakelaar worden losgelaten. Als u dit Niet doet, kan dit leiden tot een storing.
    De geschikte modus is afhankelijk van de schroef en het materiaal dat wordt geschroefd. Schroef een pauar testschroeven in en pas de modus-instelling overeenkomstig aan.
    De vastdraa手持 keuzeschakelaar kan alleen worden ingesteld nadat de batterij in het gereedschap is geplaatst en er eenmaal op de drukschakelaar is gedrukt.
11. Het elektrisch gereedschap is uitgerust met een temperatuurbveeiligingscircuit om de motor te beschermen. Ononderbroken werk kan de temperatuur van de machine doen stijgen, waardoor het temperatuurbveeiligingscircuit worden geactiveerd en de bediening automatisch worden gestopt. Indien dit gebeurt, maar u het elektrisch gereedschap afkoelen voordat u het opnieuw gelebruikt.
12. De motor kan tot stilstandkommen wanner het gereedschap overbelast worden. Laat de schakelaar ommiddelijk los wanner dit gebeurt en verhelp deoorzaak van de overbelasting.
    Vermijd het aanraken van de voorste behuizing die warm kan worden bij continue bediening.
13. Gebruik van de accu in koude omstandigheden (onder 0 graden Celsius) kan soms leiden tot een verminderd aantrekkoppel en een lagere werkelijk. Dit isECHTER slechts een tijdelijk verschijnsel en de accu za weer normala functioneren wanner het weeer warmer is.
14. De drukknop kan nicht worden gebrukt verwijl het elektrische gereedschap draait. Om de drukknop te kuren gezruiken, moet u het gereedschap eerst stoppen, daarna sunt u op de knop drukken.
15. Maak de haak stevig vast. Als de haak Niet stevig is bevestigd, kan dit letsel veroorzaken tijdens het gebruik.
    Zorg ervoor, bij de keuze om het gereedschap aan uw heupriem te dragen, dat het bithouder is losgekoppeld. Doet u dit Niet, dan kan dit onverwacht letseit tot gevolg hebben.
16. Stel het bedieningspaneel Niet bloot aan schokken en breek het Niet. Dit kan leiden tot een storing.
17. Kijk Niet direct in het Licht van het lampje. Dit zou oogletsel konnen veroorzaken.
    Verwijder met een zachtde doek alle vuil of verruiling vastgehecht aan de lens van de LED-lamp, waar bij u erop let dat u geen krassen op de lens maakt.
    Krassen op de lens van de LED-lamp kan resulteren in verminderde helderheid.
18. Om te voorkomen dat de accu leeg raakt omdat u bent vergeten het ledlampje uit te schakelen, gaat het lampje na ongeveer 10 seconden automatisch uit.
19. De machine laden rusten na continu werk.
20. Raak de hamerkast Niet aan, want deze kan zeer heet worden bij doorlopend gebruik.
21. Laad de accu.altijd op bij een temperatuur van 0^ - 40^ Een temperatuur van minder dan 0^ zal overladingveroorzaken, wat gevaarlijk is. De accu kan nicht worden opgeladen bij een temperatuur hoger dan 40^
    De geschiktste temperatuur voor opladen ligtussen de 20^ - 25^
22. Gebruik de lader nicht constant.
    Laat de oplader ongeveer 15 minutes met rust na het opladen voordat u aan de volgende accu begint.
23. Voorkom dat stof of vuil in de aansluitopening van de accu terecht kommt.

24. Demonteer de accu of acculader nicht.

25. Voorkom kortsluiting van de accu. Kortsluiten van de accu zal resulteren in een groe stroom en oververhitting. Dit za resulteren in brandwonden en schade aan de accu.

26. Gooi de accu Niet in het vuur. Een brandende accu kan ontploffen.
27. Breng de accu waar de winkel waar deze gekocht werk, nadat deze na opladen onvoldoende kracht heeft voor practisch gebruik. Gooi een uitgewerkte accu Niet zomaar weg.
28. Steek nooit een voorwerp in de ventilatie-openingen van de lader. Als er een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de acculader worden gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.
29. Zorg ervoor dat de batterij stevig geplaatst worden. Indien dit Niet geleurd, kan het voorkomen dat de accu eruit valt en een ongeluk veroorzaakt.
30. Gebruik het product Niet als het gereedschap of de occupolen (batterijhouser) verrormdijken.

Het installereren van de accu kan kortsluiting veroorzaken, wat kan leiden tot rookontwikkeling of ontbranding.

1. Houd de accupolen van het gereedschap (accuhouder) vrij van spaanders en stof.
2. Controller voor gebruik of er geen spaanders en stof zich opgehoopt in het gebied van de aansluitingen.
   Probeer te voorkomen dat spaanders of stof van het gereedschap op de accu terechtkomen tijdens het gebruik.
   Wonneer het gebruik worden onderbroken of na gebruik, moet u het gereedschap Niet op eenplaats achechterlaten waar het kan worden blootgesteld aan vallende spaanders of stof.

Als u dat doet kan er kortsluiting ontstaan, wat kan leiden tot rookontwikkeling of ontbranding.

1. Gebruik het gereedschap en de accu.altijd bij temperaturen tussen -5^ en 40^

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION BATTERIJ

De lithium-ion accu is voorzien van een beschermingsfunctie die volledige ontlading van de accu voorkomt waardoor de levensduur worden verlangd.

In geval 1 t/m 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zichs wanner u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar worden veroorzaakt door de beschemingsfunctie.

1. De motor kommt tot stilstand wanner de accu leeg is.
   De accu要去 in dit geval onmiddelijk opgeladen worden
2. De motor kan tot stilstand komen wonneer het gereedschap overbelast worden. Laat de schakelaar in dit geval onmiddelijk los en verhelp deoorzaak van de overbelasting. Wonneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.
3. Wanner de accu oververhit is door overbelasting, kan hetijken dat de accu Niet meer werkt.

In dit geval moet u de accu Niet verder gebruiken, maar deze eerst lien akfoelen. Wanner u het probleem verholpen heeft kunt u de accu opnieuw gebruiken.

Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt.

WAARSCHUWING

Omagculekken, hetopwekken van warmte, rookontwikkeling, explosie en ontsteking bijtijds te vermiiden, moet u de volgende voorzorgsmaatregelen nemen.

1. Zorg ervoor dat er zich geen spaanders en stof op de accu ophopen.
   O Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu+kunnen vallen.

Nederland

O Zorg ervoor dat de spaanders en het stof die tijdens het werk op het elektrisch gereedschap vallen zich nicht op de accu ophopen.
Bewaar een ongebruekte accu Niet op eenplaats waar deze aan spaanders en stof worden blootgesteld.
Verwijder alle spaanders en stof van een accu voordatu hem opbergt en bewaar de accu Niet opdezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).
2. Doorboor de accu Niet met een scherp voorwerp, zoals een nagel, klop er Niet op met een hamer, stap Niet op de accu, gooi er Niet mee en stel hem Niet bloot aan zware fysieke schokken.
3. Gebruik geen zichbare beschadigde of verwormde accu.
4. Gebruik de accu Niet voor andere doeleinden dan de in deze gebruiksaanwijzing genoemde.
5. Wanner de accu Niet kan worden opgeladen, zichs nadat de specifi eke oplaadtijd verstreten is, moet u onmiddelijk stoppen met het opladen.
6. Zorg ervoor dat de accu Niet te heet wordt of onder te grote druk komt te staan en stel hem Niet aan deze omstandigheden bloot, zoals in een magnetron, droger of een hagedrukcontainer.
7. Houd de accu onmiddelijkuit de buurt van vuur nadat er een lek of vieze geur is vastgesteld.
8. Gebruik de accu Niet op een plek waar een groeste statische elektriciteit worden opgewekt.
9. Ingeval vaneen acculek, vieze geur, warmteontwikkeling, verkleuring of verrorming, of iets abnormaals tijdens het gebruik, het opladen de opsslag, moet u de accu onmiddelijk uit het gereedschap of de lader halen en moet u het gebruik ervan stoppen.
10. Dompel de batterij Niet onder ofThat gaen vloeistoff en erin vloeien. Binnendringen van geleidende vloeistof, zoals water, kan schade veroorzaken, met brand of een explosie tot gevolg. Bewaar de batterij op een koele, droge plaats,uit de buurt van explosieve enlicht ontvlambare voorwerpen. Vermijd omgevingen met bijtend gas.

LET OP

1. Wanner u de lekkende vloeistof UIT de accu in de ogen krijgt, wrijf dan Niet in de ogen, maar was ze goed uit met zoet en schoon water, zoals kraanwater en roep er onmiddelijk een dokter bij.
   Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.
2. Wanner de vloeistof op uw huid of kleding lekt, moet u ze onmiddelijk goed wassen met schoon water, zoals kraanwater.
   De kans bestaat dat dit huidirritatie veroorzaakt.
3. Wanner u roest, een vieze geur, oververhitting, verkleuring, verrorming en/of andere onregelmatigheden vaststelt wanner u de accu voor de eerste keer gebruikt, gebruik hem dan Niet verder, maar returneer de accu aan uw leverancier of verkoper.

WAARSCHUWING

Als er een geleidende vreeimde stof op de contacten van de lithium-ionaccu terechtkomt, kan de accu worden kortgesloten, waardoor brand kan ontstaan Wanner u de lithium-ionaccu bewaart, dient u de volgende regels in acht te nemen
- Plaats geen geleidende stoff en, spijkers en draden zoals ijzer- en koperdraad in de opslagdoos.
Plaats de accu in het gereedschap of bevestig het accudeksen stevig voor opslag tot u de ventilator nicht meer ziet om kortsluiting te voorkomen.

BETREFFENDE TRANSPORT VAN LITHIUM-ION ACCU

Neem bij transport van een lithium-ion accu de volgende voorzorgsmaatregelen in acht.

WAARSCHUWING

Stel het transportbedrijf op de hoogte dat er een lithium-ion accu worden vervoerd, vermeld het vermogen en volg de instructies van het transportbedrijf bij het regelen van vervoer.

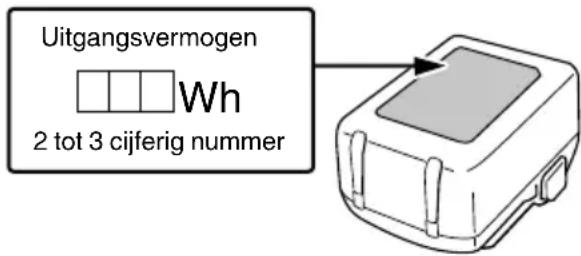

Lithium-ion accu's die een uitgangsvermogen van 100 Wh overschrijden worden beschouwd als gevaarlijke goederen binnen de vrachtgoederenclassifi catie en vereisen speciale procedures.
Voor internationale transport, moet u voldoen aan internationale wetgeving en wetten en voorschriften van het land van bestemming.

Wanner een onverwacht probleem optreedt, kuren de gevevens in een USB-apparaat, aangesloten op dit product, beschadigd raken of verloren gaan. Zorg er allijd voor dat er een back-up worden gemaakt van gevevens op het USB-apparaat voor gebruik met dit apparaat.

Houd er rekening mee dat ons bedrijf geen enkele verantwoordelijkheid accepteert voor op een USB-apparaat opgeslagen gegevens die beschadigd of verloen zich, noch voor schade dat zich voor kan doen aan een aangesloten apparaat.

WAARSCHUWING

• Voor gezruik, controller de verbonden USB kabel voor eenige defecten of beschadigingen.

Bij gebruik van een kapotte of beschadigde USB kabel kan er rook uitstoot of ontbranding ontstaan.

• Wonneer het product zich wordt gebruikt, bedek de USB poort dan met de rubberen bedeking.

Ophoping van stof etc. in de USB poort kan rook uitstoot of ontbranding veroorzaken.

OPMERKING

Er kan een soms een pauze zijn gedurende het opladen van de USB.
Wonneer een USB apparatus而不是 wordt opgeladen, verwijder het USB apparatus van de oplader.

Doet u dit Niet, dan kan de levensduur van de batterij afnemen, maar dit kan ook onverwachtte ongelukken als gevolg hebben.

Het kan zijn dat sommige USB-apparaten Niet kuren worden opgeladen, afhankelijk van het type apparaat.

Dit product voldoet aan de IP56 beschemingsklasse waarderingen (stofbestendig en waterdicht make) voor elektrische apparatuur zoals bepaald door de internationale IEC voorschriften. (Alleen het hoofdtoestel voldoet aan de IP56 beschemingsklasse waarderingen wonneer uitergerust met een batterij.)

[Beschrijvingen van IP Codes]

IP56

Beschermingswaardering voor het binnendringen van water

Mogen geen nadelige effecten op de apparatuur zijn wanner ze worden bespoten met krachtige waterstralen uit allerichtingen (waterdicht gemaatk).

(100 L water per minut gesproeid gedurende ongeveer drie minuten vanaf een afstand van ongeveer drie meter met behulp van een sproeikop met een diameter van 12,5 mm.)

Beschermingswaardering voor externe aanvallen door vaste voorwerpen

Stof die schadelijke effecten kan veroorzaken aan de apparatuur mag nicht in staat+zijn om binnen te komen (stofbestendigheid).

(De apparatuur die nicht-werkzaam worden achtergelaten in een testkamer waarin deeltjes talkpoeder met een diameter kleiner dan 75~ in de lucht zweven met behulp van een agitatie-pomp bij een snugheid van 2 kg per kubieke meter gedurende acheat uur.)

Het apparaat is ontworpen om bestand te zich tergen de effecten van stof en water, maar er is geen garantie dat er geen storing za optreden. Gebruik, of的那一 de apparatuur Niet acheer op plaatsen waar het onderhevig is aan overmatige hoeveelheden stof, of opplaatsen waar het wordt ondergedompeld in water of aan regenwater wordt bloatgesteld.

NAMEN VAN ONDERDELEN

(Afb. 1 - Afb. 19)

①	Hamerkast	15	Controllampje stand Hoog/Laag
②	Aambeeld (A)	16	Keuzeschakelaar automatische stopstand
③	Wrijvingsring (C)	17	Controllampje automatische stopstand
④	LED-lampje Vergrendeling
⑤	Trekschakelaar Laadinde	indicielampje
⑥	Bedieningspaneel	20	Indicatieschakelaar resterende acculading
⑦	Accu	21	Indicatielampje resterende acculading
⑧	Haak Beeldscherm	22
⑨	Handgreep Groef	23
⑩	Drukknop Schroef	24
⑪	Motor	25	3/4" Zeskantaandrijving stopcontact
⑫	Aambeeld (B) O-ring	26
⑬	Wrijvingsring (B) Pin	27
⑭	Keuzeschakelaar stand Hoog / Laag	28	1/2" Zeskantaandrijving stopcontact

SYMBOL

WAARSCHUWING

Hieronder staan symbolen aufgebeeld die van toepassing zijn op deze machine. U要去 de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

	WR36DF / WR36DG : Snoerloze slagmoeraanzetter
	Om het risico op verwondingen te verminderen,要去 de gebruiker de instructiehandleiding lezen.
	Alleen voor EU-landen Geef elektrisch gereedschap Niet met het huisvuil mee! Volgens de Europese richtlij 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gezheiden te worden ingezameld en te worden afgevoerd maar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.
---	Gelijktstroom
V	Opgegeven voltage
n0	Onbelast toenental
min-1	Oscillatie per minuut
Bpm	Slagsnelheid
	Gewone bout
H	Bout met hoge treksterkte
MT	Aantrekkoppel (maximum)
	Vierkantschroeivendraaierformaat
kg	Gewicht* (Volgens EPTA-procedure 01/2014)
I	AAN zetten
O	UIT zetten
R	Koppel de batterij los
L	Met de klok mee
L	Tegen de klok in
D	Indicatieschakelaar resterende acculading
C	Keuzeschakelaar stand Hoog / Laag
4321	Controllampje stand Hoog/Laag
MODE	Keuzeschakelaar automatische stopstand
AUTO STOP	Controllampje automatische stopstand
A	Waarschuwing

• Afhankelijk van de aangesloten batterij. Het zwaarste gewicht worden gemeten met BSL36B18 (afzonderlijk verkrijngbaar).

Accu

	LED-lampjes De resterende accucapaciteit is meer dan 75%.
	LED-lampjes De resterende accucapaciteit is 50-75%.
	LED-lampjes De resterende accucapaciteit is 25-50%.
	LED-lampjes De resterende accucapaciteit is minder dan 25%.
	Knippert De resterende accucapaciteit is nagenoeg uitgeput. Laad de accu zo spoedig möglich opnieuw op.
	Knippert Uitgangsvermögen onderbroken wegens hoge temperatuur. Verwijder de accu uit het gereedschap en LAST de accu volledig afkoelen.
	Knippert Uitgangsvermögen onderbroken vanwege storing of uityval. De accu kan de oorzaak van het probleemংn, dus neemt u contact op met uw dealer.

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 234.

De standardtotobehorenkunnen zonderndere aankondiggewijzigd worden.

TOEPASSINGEN

Vastdraaien en losdraaien van alle typen bouten en moeren, gebruikt voor het vastzetten van constructie-elementen

TECHNISCHE GEGEVENS

De technische gegevens van deze machine staan vermeld in de tabel op bladzijde 233.

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI hunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

Accu

Model BSL36A18
Spanning 36 V / 18	V (automatische schakeling*)
Accucapaciteit	2,5 Ah / 5,0 Ah
	(automatische schakeling*)

• Het gereedschap zal zich automatisch schakelen.

OPLADEN

Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

1. Sluit het netsnoer van de acculader aan op het stopcontact. Wanner de stekker van de acculader verbonden wordt met een houder, za het laadindicatielampje rood knipperen (met tussenpozen van 1 seconde).

2. Steek de batterij in de acculader.

Steek de accu stevig in de acculader zoals u kunt zien op Afb. 4 (op pagina 2).

1. Opladen

Wanner er een accu in de acculader worden gedaan, za het laadindicatielampje blauw knipperen. Wanner de accu volledig is opgeladen, za het laadindicatielampje groen oplichten. (Zie Tabel 1)

(1) Aanduiding van het laadindicatielampje De aanduidingen van het laadindicatielampje zijn zoals aangegeven in Tabel 1, alaar gelang de toestand van de accu of de acculader.

Tabel 1

Laderstatus	Status van de indicatorlamp	Indicatiebetekenis
Voor het opladen	AAN/UIT bij intervallen van 0,5 sec. (ROOD)	Aansluiten op de stroombron. *1
Tijdens het opladen	Brandt 0,5 sec. bij intervallen van 1 sec. (BLAUW)	Opgeladen bij ); minder dan 50%
	Brandt 1 sec. bij intervallen van 0,5 sec. (BLAUW)	Opgeladen bij ); minder dan 80%
	Blijft branden (BLAUW)	Opgeladen bij ); minder dan 80%
Opladen ); klaar	Blijft branden (GROEN)
	(Continu zoemer geluid: ongeveer 6 seconden)
Oververhitting uit (standby)	AAN/UIT bij intervallen van 0,3 sec. (ROOD)	De accu is oververhit. De accu kan nicht opgeladen worden. *2
Opladen onmogelijk	AAN/UIT bij intervallen van 0,1 sec. (PAARS)	Er is iets mis met de accu of met de acceluler *3
	(Intermitterend zoemer geluid: ongeveer 2 seconden)

1 Als het rode lampje blijft knipperen, zichs nadat de lader is bevestigd, controlleren dan of de accu volledig is geplaatst.
2 Hoewel het opladen zal starten zodra de accu is afgekoeld, zichs als hij op+zijnplaatst worden gelaten, is het raadzaam de accu te verwijderen en hem in een schaduwrijke, goed geventileerde locatie te lately afkoelen voordat hij worden opgeladen.
*3
Plaats de accu volledig.
Controller of er geen vuil op de accuhoeder of aansluitingen zit.

O Opladen duurt langer bij extreem lage omgevingsttemperaturen. Laad de accu op een warme plaats op (zoals binnenshuis).
Blokveer de ventilatieopening Niet. Anders za de binnenkant oververhit raken, waardoor de prestaties van de lader afnemen.
Als de koelventilator nicht werkkt, neem dan contact op met een erkend HiKOKI-servicecentrum voor reparatie.

(2) Met betrekking tot de temperaturen en oplaadtijd van de oplaadbare batterij

De temperaturen en bijbehorende oplaadtijden worden gegeven in Tabel 2.

Tabel 2

Model UC18YSL3
Type accu Li-ion
Oplaadspanning 14,4-18 V
Geschikte temperatuur voor het opladen		0°C-50°C
Oplaadtijd voor accucapaciteit, ca. (bij 20°C)	1,5 Ah 15 min
	2,0 Ah 20 min
	2,5 Ah 25 min
	3,0 Ah	20 min(BSL1430C,BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32 min
	6,0 Ah 38 min
	8,0 Ah 52 min
Multi volt-accu	1,5 Ah (× 2 stucks)	20 min
	2,5 Ah (× 2 stucks)	32 min
	4,0 Ah (× 2 stucks)	52 min
Aantal accucellen 4-10
Laadspanning voor USB 5 V
Laadstroom voor USB 2 A
Gewicht 0,6 kg

OPMERKING

De oplaadtijd hangt mede af van de omgevingstemperatuur en het voltage van de stroombron.

1. Haal de stekker van het netsnoer van de acculaderuit het stopcontact.
2. Houd de acculader stevig vast en trek de accu eruit. OPMERKING

U要去 de accu na het laden uit de acculader halen en op een veilige plek bewaren.

Betreffende elektrisch ontladen in het geval van neue batterijen, enz.

Als de chemische substantie van neue batterijen en batterijen die Niet gedurende een langeperiode nicht zich gebruikt Niet geactiveerd is, za de stroomopbrengst möglichnest laag+zijn het eerste en tweeede gebruik. Dit is een tijdelijk fenomeen en de normaleijd benodigd voor het opladen zal worden hersteld door de batterijen 2-3keer op te laden.

De gebruiksduur van de batterijen verlungen.

(1) Laad de batterijen op voordat ze volledig uitgeput raken. Wanner er merkt dat de kracht van het gereedschap zwakker wordt, stop het gebruik van her gereedschap dan en laad de batterij op. Als u het gereedschap blijft gebruiken en de elektrische voeding uitput, kan de batterij beschadigd raken en wordt za de levensduur verminderen.

Nederland

(2) Vermijd opladen bij hoge temperaturen. Een oplaadbare batterij zal direct na gebruik heet zich. Als een dergelijkke batterij direct na gebruik worden opgeladen, zal de inwendige chemische substantie verslechteren en zal de levensduur van de batterij afnemen. Laat de batterij en laad deze op nadat het een tijdje is afgekoeld.

LETOP

Als de accu worden opgeladen verwijl deze warm is waar dat de accu langere tijd op eenplaats lag die werk blootgesteld aan direct zonlicht of waar dat de accu zojuist is gezruikt, kan het laadindicatielampje van de acculader 0,3 seconde lang oplichten, dan 0,3 seconde nicht oplichten (0,3 seconde uit). InDat geval moet u de accu eerst lien afkoelen voordat u met opladen begint.

O Wanner het laadindicatielampje snel knippert (elke 0,2 seconde), moet u controlenen of er verontreinigingen zich in de accu-aansluiting van de acculader en deze verwijderen als dat het geval is. Als er geen verontreinigingen zich, is het möglichk dat de accu of de acculader defect is. Breng deze dan maar een offi cieel servicecentrum.

MONTAGE EN GEBRUIK

Handeling	Afbeelding	Bladzijde
Verwijderen en aanbrengen van de accu	3	2
Opladen	4	2
Indicator resterende acceluding	5	2
Verwijderen en aanbrengen van de haak	6	3
Gebruik van de haak	7	3
Monteren van de aansluiting*1 (WR36DF)	8	3
Monteren van de aansluiting*1 (WR36DG)	9	3
Omkeren van de draairichting	10	3
Bedieren van de hoofdschakelaar	11	4
Gebruiken van het led-lampje*2	12	4
Keuzefunctie vastdraaistand*3	13	4
Keuzeschakelaar automatische stopmodus	14	4
Automatische stopmodus	15	4
Automatische trage modus	16	4
Een USB-apparaat opladen vanuit een stopcontact	17-a 5
Een USB-apparaat en batterij opladen vanuit een stopcontact	17-b 5
Hoe moet je een USB toestel opladen	18	5
Wonneer het opladen van het USB-apparaat is voltooid	19	5
Selecteren van accessoires —		235

*1 Het installereren van een bithouder Selecteer de bithouder die要去 worden gebruikt. [WR36DF]

(1) Schuif de O-ringuit de groef, lijn dan het gat van de bithouderuit met het gat van het bit en steek het bit in de bithouder.
(2) Steek de pin in de bithouder.

(3) Terwijl uervoort dat de pin Niet valt, maakt u de O-ring vast aan de groef van de bithouder. [WR36DG]
(1) Lijn de vierkante delen van de aansluiting en het aanbeeld met elkaar UIT.
(2) Zorg ervoor dat u de aansluiting stevig installeert door deze volledig in het aambeeld te duwen.
(3) Wanner u het stopcontact verwijd, trekt u deze uit het aambeeld.

*2 Gebruiken van het led-lampje

Omte voorkomen dat de accu leeg raakt odomat u bent vergeten het ledlampje uit te schakelen, gaat het lampjena ongeveer 10 seconden automatisch uit.

*3 Keuzefunctie vastdraaistand

LET OP

Selecteer vastdraa手持 derukschakelaar wordt losgelaten. Als u dit Niet doet, kan dit leiden tot een storing.

OPMERKING

De geschikte modus is afhankelijk van de schroef en het materiaal dat wordt geschroefd. Pas de instelling van de vastdraaimodus aan door het proefdraaien van een aantal schroeven.
De vastdraaimodus kan nicht worden gewijzigd, tenzij de oplaadbare accu in het gereedschap is geplaatst en aan de schakelaar is getrokken.
(1) Keuzeschakelaar stand Hoog / Laag (Afb. 13) De vastdraa手持 schakeltussen 4 verschillende rotatiesnelheden elke keer wanner de keuzeschakelaar stand Hoog/Laag wordt ingedrukt.
(2) Keuzeschakelaar automatische stopfunctie (Afb. 14) Telkens wanner de keuzeschakelaar van de automatische stopstand worden ingedrukt, za de automatische stopfunctie schakelen:tussen AAN en UIIT.

O Instelling stand Hoog / Laag

4 3 2 1 AUTO STOP	4 3 2 1 AUTO STOP	4 3 2 1 AUTO STOP	4 3 2 1 AUTO STOP
Modus 1 600 min-1	Modus 2 900 min-1	Modus 3 1200 min-1	Modus 4 1500 min-1
Automatische stoptijd: UIT
GEBRUIK: [Modus 1 en 2] Voor werk dat fijnafstellingen vereist. [Modus 3] Voor werk waarvoorde stroom要去 worden onderdukt. [Modus 4] Voor werk dat vermogen en snelheid vereist.

(3) Automatische stopmodus (Afb. 15)

Stopt automatisch nadat een vooraf ingesteldeijd is verstreken.

Drukknop waar de stand vooruit ("R") en druk verwolgens op de keuzeschakelaar voor de automatische stopmodus om de instelling te selecteren.

Instelling automatische stopmodus

AUTO STOP	4 3 2 1	AUTO STOP	4 3 2 1
Modus 1 600 min-1	Modus 2 900 min-1	Modus 3 1200 min-1	Modus 4 1500 min-1
Automatische stoptijd: stopt binnen 1,2 seconden nadat de impact is begonnen.
GEBRUIK: [Modus 1] Stalen frame Hijdelijk vastdraaien, enz. [Modus 2] Truckwielmoer of leidingen hijdelijk aanhalen, enz. [Modus 3 en 4] Zware machines of draagbalk hijdelijk aanhalen, enz.

Stopt voor een Vooraf ingesteldeijd en/of wijzigt de slelheid automatisch waar een vooraf ingestelde slelheid. Drukknop waar de stand achechteruit [L^ ] en druk verwolgens op de keuzeschakelaar voor de automatische stopmodus om de instelling te selecteren.

Instelling automatische trage modus

MODUS 1 600 min-1	MODUS 2 900 min-1	MODUS 3 1200 min-1	MODUS 4 1500 min-1
[Verschuiving trekker: maximaal] Pauzeert gedurende 0,5 seconden nadat is gedetecteerd dat de bout is losgekomen. ↓ De rotatiesnelheid worden verlaagd maar 60-350 min-1, afhankelijk van hoe ver de trekker worden getrokken na het herstarten. (De rotatie stopt Niet na het herstarten.)
[Verschuiving trekker: halverwege] Pauzeert gedurende 0,5 seconden nadat is gedetecteerd dat de bout is losgekomen. ↓ De rotatiesnelheid worden als volgt verlaagd, afhankelijk van hoe ver de trekker worden getrokken na het herstarten. (De rotatie stopt Niet na het herstarten.)
60-330 min-1	60-500 min1	60-660 min1	60-830 min1
GEBRUIK: Voor het losdraaien van bouten of moeren.

Deze functie helpt te voorkomen dat moeren bij het losdraaien vallen.

OPMERKING

Afhankelijk van factoren zoals de grootte van de bout of moer, de gebruike bus en de mate waarin de bout of moer worden aangedraaid, bestaat het risico dat moeren per ongeluk vallen als de moer losraakt van de schroefdraad verwijl het elektrische gereedschap in werkking is.

ONDERHOUD EN INSPECTIE

1. Inspectoren van de bus

Een versleten of verrormde zeshoekige of vierkante bus geeft een onvoldoende stevige bevestiging met de moer of het draaistuk en dus in een verlies aan aantrekkoppel. Inspector de bevestigingsgaten in de bussen regelmatig op slijtage en verrang ze door(APe nuwe indien nodig.

2. Inspectie van bevestigsschroeven

• Controller alle bevestigingssschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zich. Draai los zittende schroeven onmiddelijk vast. Doet u dit nicht, dan können ernstige bevaren het gevolg zich.

3. Onderhoud van de motor

De motorwikkeling is het "hart" van het elektrisch gereedschap. Let er.daarom goed op dat de wikkeling Niet beschadigd raakt en/of nat worden met olie of water.

4. Inspectorie van aansluitingen (gereedschap en accu)

Voer een controle uit om er zeker van teল dat er geen spaanders en stof zich opgehoopt op de aansluitingen. Voer zo nu en dan voorafgaand aan,ijdens en na gebruik een controle uit.

LETOP

Verwijder alle spaanders of stof dat zich möglich heeft opgehoopt op de aansluitingen.

Als u dit Niet doet, kan dit leiden tot een storing.

5. Reinigen van de behuizing

Gebruik een zachte droge doek, of een doek met zoepwater wonneer de behuizing bevuild is. Gebruik geen chemische middelen zoals chloor, of vloeistoff en zoals benzine of verfverdunner, want deze können het plastic verrormen of zelfs smelten.

6. Opbergen

Bewaar het elektrisch gereedschap en de accu bij een temperatuur van minder is dan 40^ en buiten het bereik van kinderen.

OPMERKING

Opbergen van lithium-ion accu's

Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt.

Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het möglichk dat de accu Nieteer opgeladen kan worden.

Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken.

Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een neue accu aan te schaff en.

LET OP

Bij gezbruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

Belangrijké informatie voor de accu's van HiKOKI snoerloos elektrisch gereedschap

Gebruik als je een van onze voorgeschreven originele accu's. Wij kan den de veiligheid en prestatie van ons snoerloos elektrisch gereedschap Niet garanderen bij gebruik van andere dan de voorgeschreiben accu's, of als de accu gedemonteerd of gewijzigd is (zoals demontage of verranging van accucellen of andere inwendige onderdelen).

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijkke/landspecifi eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van fouitief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u,achterin deze handleiding aantreftaar een erkend servicecentrum van HiKOKI te sturen.

Informatie betreffende lawaai en trillingen

De gemeten waarden zijn verkreten overeenkomstig EN62841 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau:

109 dB (A) (WR36DF)

108 dB (A) (WR36DG)

Gemeten A-gewogen geluidsdrukiveau:

98 dB (A) (WR36DF)

97 dB (A) (WR36DG)

Onzekerheid K: 3 dB (A).

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN62841.

Slag-bevestiging van bevestigingsmaterialen bij het maximum vermogen van het gereedschap:

Trillingsemissiewaarde a_h = 17.7m / s^2 (WR36DF) 16,8m / s^2 (WR36DG)

Onzekerheid K = 1,5m / s^2

De opgegeven totale trillingswaarde en de opgegeven geluidsemissiewaarde zijn gemeten in overeenstemming met een standardtestmethode en+kunnen worden gebruikt om het ene gereedschap met het andere te vergelijkden.

Ze können ook worden gebruikt in een voorlopige beoordeling van de blootstelling.

WAARSCHUWING

De trillings- en geluidsemissie tijdens het werkelijkke gebruik van het elektrische gereedschap kan verschillen van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap worden gebruikt, vooral wat voor soort werkstuk worden verwerkt; en
Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de bloatstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals teijd dat het gereedschap is uitgeschakeld en wonneer dit onbelast draait inclusief de triggertijd).

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI hunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

OPLOSSEN VAN PROBLEMEN

Voer de inspections in onderstaande tabel uit als het gereedschap Niet normal werkt. Als dit het probleem nicht oplost, contact opnemen met uw dealer of het erkende HiKOKI onderhoudscentrum.

Probleem Mogelijk	oorzaak Oplossing
Het gereedschap doet het Niet	Geen resterend vermogen van de batterij Laaad de batterij op.
Het gereedschap stopt plotseling	Het gereedschap was overbelast Ontdoet u zich van het probleem dat de overbelasting veroorzaakt.
	De batterij is oververhit. Laat de batterij afkoelten.
	De drukschakelaar ward 5 minuten of langer ingedrukt.	Dit duidt Niet op een storing. De motor werd automatisch gestopt om hetuitvallen van het werktuig te voorkomen.
Gerdeedschapsbits - kan Niet vastgemaakt worden -valt eraf - kan Niet losgemaakt worden	De vom van het bevestigingsgedeelte komt Niet overeen	Zorg ervoor dat u aansluitingen gezruikt met het juiste aandrijff ormaat. WR36DF: 19 mm WR36DG: 12,7 mm
De schakelaar kan Niet uitgetrokken worden	Drukknop is halfway ingedrukt	Druk de knop stevig in de positie voor de gewenste richting of rotatie.
Een abnormale hoge toon treedt op wonneer de drukschakelaar worden aangetrokken.	De drukschakelaar worden slechtslicht aangetrokken.	Dit duidt Niet op een storing. Dit gebeurt Niet als de drukschakelaar vollediger worden aangetrokken.
De accu kan Niet worden geinstalleerd	Proberen om een andere dan de voor het gereedschap voorgeschreven accu teplaatsen.	Installer alstublieft een multivolt accu.

Purtati protectie auditiva.
