WR36DG - Ruuvinväännin HiKOKI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkukäyttöinen iskumutterinväännin
Merkki	HiKOKI
Malli	WR36DG
Nimellisjännite	36 V / 18 V (automaattinen vaihto)
Akun kapasiteetti	2,5 Ah / 5,0 Ah (akusta riippuen)
Tyhjäkäyntinopeus (tila 1)	600 min⁻¹
Tyhjäkäyntinopeus (tila 2)	900 min⁻¹
Tyhjäkäyntinopeus (tila 3)	1200 min⁻¹
Tyhjäkäyntinopeus (tila 4)	1500 min⁻¹
Automaattinen pysäytystila	Kyllä (pysähtyy 1,2 s iskun jälkeen)
Automaattinen hidastustila	Kyllä (nopeuden alentaminen irrotuksen jälkeen)
LED-valo	Kyllä (sammuu automaattisesti 10 s jälkeen)
Akun varaustason ilmaisin	Kyllä (4 tasoa)
Suojausluokka	IP56 (pölyn- ja vedenkestävä)
Akkutyyppi	Litiumioni (BSL36A18)
Laturi	UC18YSL3 (USB-portilla)
Äänenpainetaso	97 dB (A)
Äänitehotaso	108 dB (A)
Tärinäarvot	16,8 m/s² (iskukiristys)
Huolto ja puhdistus	Puhdista kuivalla liinalla tai saippuavedellä; vältä liuottimia
Takuu	Kansallisten määräysten mukainen (katso todistus)

Usein kysytyt kysymykset - WR36DG HiKOKI

Kuinka ladata WR36DG-ruuvinvääntimen akku?

Kytke UC18YSL3-laturi pistorasiaan, aseta akku laturiin. Merkkivalo vilkkuu sinisenä latauksen aikana ja muuttuu vihreäksi, kun akku on täysin ladattu. Lataa lämpötilassa 0°C - 40°C.

Mitkä ovat eri kiristystilat?

Työkalu tarjoaa 4 nopeustilaa (600, 900, 1200, 1500 min⁻¹) valittavissa ylä/alas-kytkimellä. Automaattinen pysäytystila ja automaattinen hidastustila mahdollistavat ohjelmoidun pysäytyksen tai nopeuden alentamisen irrotuksen jälkeen.

Kuinka käytän automaattista pysäytystilaa?

Työnnä painike etuasentoon ("R") ja paina automaattisen pysäytystilan valitsinta. Työkalu pysähtyy automaattisesti 1,2 sekuntia iskun alkamisen jälkeen. Tämä tila on ihanteellinen väliaikaisiin kiristyksiin.

Kuinka puhdistan WR36DG-ruuvinvääntimen?

Pyyhi työkalu kuivalla, pehmeällä liinalla tai saippuaveteen kastetulla liinalla. Älä käytä kloorattuja liuottimia, bensiiniä tai tinneriä, jotka voivat vahingoittaa muoveja.

Mitä teen, jos työkalu ei toimi?

Tarkista akun varaus. Jos työkalu pysähtyy yhtäkkiä, se voi olla ylikuormittunut tai ylikuumentunut. Anna jäähtyä. Katso vianmääritystaulukkoa käyttöohjeesta tai ota yhteys valtuutettuun HiKOKI-huoltokeskukseen.

Mitä akkua WR36DG:n kanssa käytetään?

Käytä yksinomaan HiKOKI-litiumioniakkua, monijännitetyyppiä, kuten BSL36A18 (36V / 18V). Muun akun käyttö voi aiheuttaa turvallisuusriskejä.

Voinko ladata USB-laitetta laturilla?

Kyllä, UC18YSL3-laturissa on USB-portti, joka voi antaa 5V / 2A USB-laitteiden lataamiseen. Varmista, että USB-kaapeli ei ole vaurioitunut, ja peitä portti, kun se ei ole käytössä.

Mitä IP56-suojaus tarkoittaa?

IP56-luokitus tarkoittaa, että työkalu on pölynkestävä (suojattu haitallisilta hiukkasilta) ja suojattu voimakkailta vesisuihkuilta. Sitä ei ole suunniteltu upotettavaksi tai altistettavaksi runsaalle sateelle.

Kuinka vaihdan pyörimissuunnan?

Käytä liipaisimen lähellä olevaa painiketta. Pyörimissuunnan myötäpäivään (kiristys) paina painiketta vasemmalle; vastapäivään (irrotus) paina oikealle. Työkalun on oltava pysähtynyt ennen suunnan vaihtoa.

Kuinka asennan vyökoukun?

Irrota akku, kiinnitä koukku mukana toimitetuilla ruuveilla käyttöohjeen kuvien mukaisesti (kuva 6). Varmista, että se on tiukasti kiinni, jotta se ei aiheuta vammoja kantaessa.

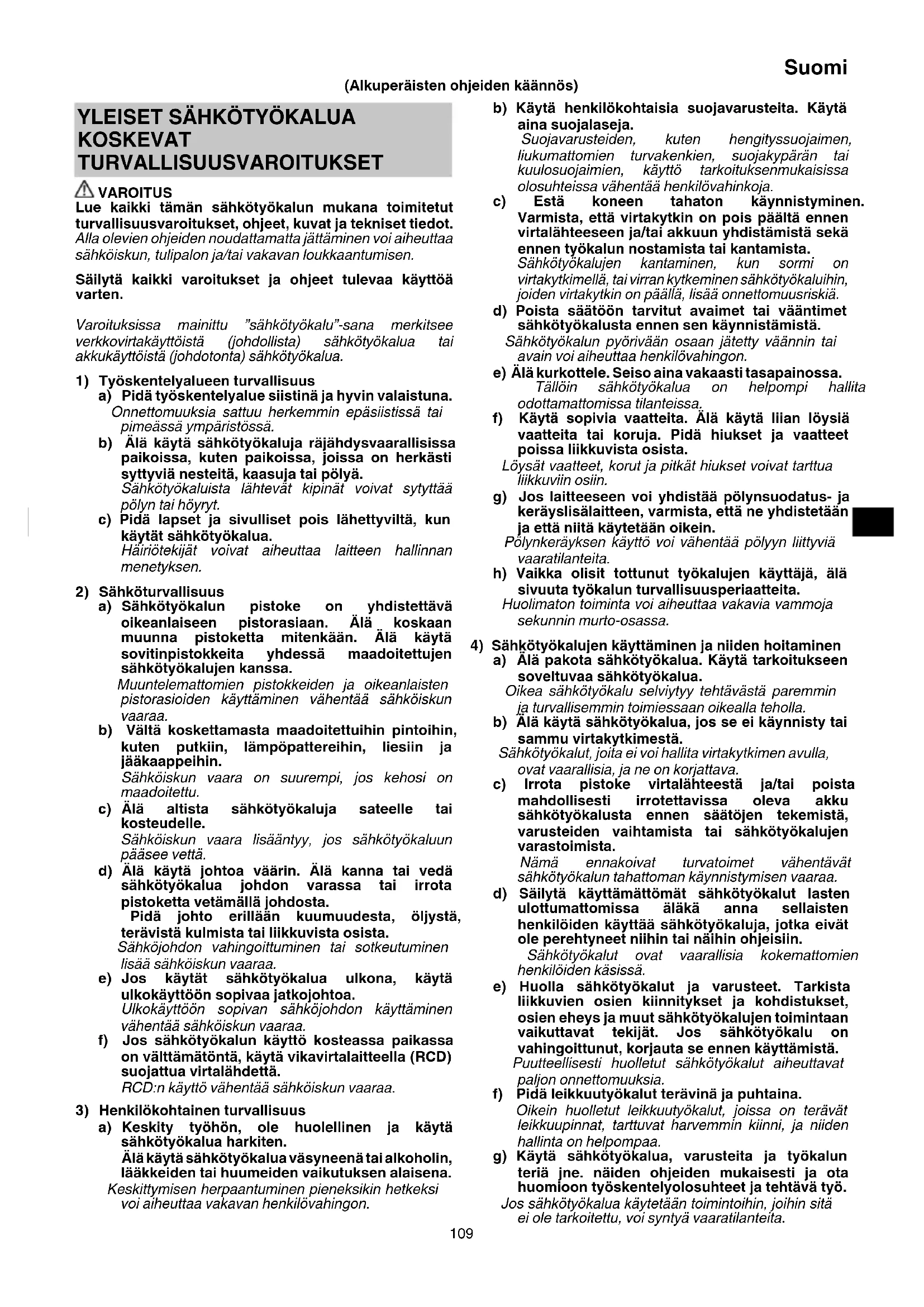

KÄYTTÖOHJE WR36DG HiKOKI

(Alkuperäisten ohjeiden kännös)

YLEISET SÄHKÖTYÖKALUA KOSKEVAT TURVALLISUUSVAROITUKSET

VAROITUS

Lue kaikki tāmān sahkötyokalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jattāminen voi aiheuttaa sahköiskun, tulipalon ja/taivakavan loukkaantumisen.

Sälytä kaikki varoitukset ja ohjeet tulevaa käytöä varten.

Varoituksissa mainittu "sahkötyokalu"-sana merkitsee verkkovirtakaytloista (johdollista) sahkötyokalua tai akkukaytloista (johdotonta) sahkötyokalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössa.
b) Alä kayta sahkötyokaluja rajahdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkasti syttyviä nesteita, kaasuja tai polya. Sähkötyokaluista lahtevat kipinat voivat sytyttä polyn tai hóryt.
c) Pida lapset ja sivulliset pois lahettyviltä, kun kaytät sahkötyokalua. Häiriötekijat voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyokalun pistoke on yhdistettäva oikeanlaiseen pistorasiaan. Alä koskaan muunna pistoketta mitenkään. Alä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyokalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käytäminen vähentä sahköiskun vaaraa.
b) Välta koskettamasta maadoitettuihin pintoihin, kuten putkiin, lampöpatereihin, liesiin ja jäkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu.
c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisäantyy, jos sähkötyökaluun pääsee vettä.
d) Alä käytä johtoa vaärin. Alä kanna tai vedä sahkötyokalua johdon varassa tai irrota pistoketta vetamällä johdosta. Pidä johto erillän kuumuudesta, öljysta teravista kulmista tai likkuvista osista. Sahkojohdon vahingoittuminen tai sotteutuminen lisää sahköiskun vaaraa.
e) Jos kaytā sahkötyokalua ulkona, kayta ulkokayttoön sopivaa jatkojohtoa. Ulkokayttoön sopivan sahköjohdon kayttäminen vahentä sahköiskun vaaraa.
f) Jos sahkötyokalun kayttö kosteassa paikassa on välttämöntä, kayta vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n kayttö vahentaa sahköiskun vaaraa.

3) Henkilokohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sahkötyokalua harkiten.
Äla käytä sahkötyokalua vasyneenä tai alkoholin, läkkkeiden tai huumeiden vaikutuksen alaisena.
Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaavakavan henkilövahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käytto tarkoituksenmuisisa olosuheissa vähentäa henkilövahinkoja.
c) Estä koneen tahaton käynnistyminen. Varmista,etta virtakytkin on pois paälta ennen virtualähteeseen ja/tai akkuun yhdistämä sekä ennen tyokalun nostramista tai Kantamista. Sähkötyokalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sahkötyokaluihin, joiden virtakytkin on paälla, lisaa onnettomusriskä.
d) Poista saatoo narvitut avaimet tai vaantimet sahkotyokalusta ennen sen kaynnistamista. Sakhotyokalun pyorivaan oasan jatety vaannin tai avain voi aiheuttaa henkilovahingon.
e) Alä kurkottele. Seiso aina vakaasti tasapainossa.
Tällöin sahkötyokalua on helpompi hallita odottamattomissa tilanteissa.
f) Käytä sopivia vaatteita. Älä käytä liian lóysä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista. Lóysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos laitteeseen voi yhdistaa polynsuodatus- ja keräyslisälaitteen, varmista, etta ne yhdistetäan ja etta niitta kaytetaan oikein. Polynkeräyksen kayttö voi vahentaa polyyn liittyviä vaaratilanteita.
h) Vaikka olisit tottunut tyokalujen kayttaj, alasivuuta tyokalun turvallisuusperiaatteita. Huolimaton toiminta voi aiheuttaa vakavia vammojasekunnin murto-osassa.

4) Sähkötyokalujen käytäminen ja niiden hoitaminen

a) Alä pakota sahkötyokalua. Käytä tarkoitukseen soveltuvaa sahkötyokalua. Oikea sahkötyokalu selvitytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla.
b) Alä käytä sahkötyokalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyokalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava.
c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyokalusta ennen saatjen tekemistä, varusteiden vaihtamista tai sähkötyokalujen varastroimista.

Nämä ennakoivat turvatoimet vahentavat sahkötyokalun tahattoman kaynnistymisen vaaraa.
d) Säilytä käytämattomät sahkötyokalut lasten ulottumattomissa aläkä anna sellaisten henkilöden käyttaa sahkötyokaluja, jotka eivat ole perehtneet nihin tai naihin ohjeisin.

Sahkötyokalut ovat vaarallisia kokemattomien henkilöden käsissä.

e) Huolla sahkötyokalut ja varusteet. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sahkötyokalujen toimintaan vaikuttavat tekijat. Jos sahkötyokalu on vahingoittunut, korjauta se ennen kayttämsta. Puutteellisesti huolletut sahkötyokalut aiheuttavat paljon onnettouuksia.
f) Pida leikkuutyokalut teravina ja puhtaina. Oikein huolletut leikkuutyokalut, joissa on teravat leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.
g) Käytä sahkötyokalua, varusteita ja tyokalunteria jne. naiden ohjeiden mukaisesti ja ota huomioon tyoskentelyolosuheet ja tehtäva työ. Jos sahkötyokalua käytetaan toimintoihin, johin sitä ei ole tarkoitettu, voi syntyvaaratilanteita.

h) Pida kahvat ja tarttumappinnat kuivina ja puhtaina oljysta ja rasvasta.

Liukkaat kahvat ja tartumispinnat eivat mahdollista tyokalun turvallista kasittelya ja hallintaa odottamattomissa tilanteissa.

5) Akkukaytöisen tyokalun kayttj haolto

a) Lataa vain valmistajan märittelemällä laturilla. Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akur kanssa.
b) Käytä sahkötyokaluja vain erityisesti niille tarkoitettujen akujen kanssa.

Minkä tahansa muiden akkujen käytto voi synnyttäa loukkaantumis- ja tulipalovaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden laheisyydestä, jotka voivat kytkeä akun navat toisiinsa.

Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

d) Jos akkua käytetään vaärin, siitä voi vuotaa nestettä; välta nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos{neste koskettaa silmiä, hae lisäksi läkärin apua.

Akusta vuotanut;neste voi aiheuttaa arymistaa tai palovammoja.

e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muunneltu.

Vaurioituneet tai muunnellut akut voivat toimia ennalta-arvaamattomasti ja aiheuttaa tulipalon, rajahdyksen tai loukkaantumisvaaran.

f) Suojaa akku tai tyokalu tulelta tai liian korkeilta lampötiloilta.

Altistuminen tulelle tai yli 130^ :een lampotilalle voi aiheuttaa rajahdyksen.

g) Noudata kaikkia latausohjeita alakä lataa akkua tai tyokalua ohjeiden mukaisen lamptila-alueen ulkopuolella.

Lataaminen vaarin tai ilmoitetun alueen ulkopuolella olevissa lampotiloissa voi vahingoittaa akkua ja lisatā tulipalon riskia.

6) Huolto

a) Anna sahkötyokalu huollettavaksi valtuutetulle teknikolle, joka käytä alkuperäisia osia vastaavia varaosia.

Tämä pitäa sahkötyokalun turvallisena.

b) Alä yritä korjata vauroituneita akkuja.

Akkujen huollon saa suorittaa vain valmistaja tai valtuutetut palveluntarjoajat.

TURVATOIMET

Pida lapset ja mielentilaltaan epavakaat henkilot poissa laitteen lahettyviltä.

Kun tyokalua ei kayteta, se on sailytettav poissa lasten ja mielentilaltaan epavakaiden henkiloiden ulottuvilta.

AKKUTOIMISTA ISKEVÄMUTTERINVÄÄNNINTÄ KOSKEVAT TURVALLISUUSVAROITUKSET

Pida kiinn sahkötyokalun eristetyista tarttumapinnoista, kun teet tyotä, jossa kiinnike voi osua piilossa olevaan sahkjohtoon.

Jos kiinnitin osuu jannitteseen johtoon, se saattaa tehdä sahkötyokalun paljaista metalliosista jannitteisiä, joloin käytäja voi saada sähköiskun.

LISÄÄ TURVALLISUUTTA KOSKEVIA VAROITUKSIA

1. Tämä on kannettava tyokalu mutterien ja pulttien kiristämiseen ja loysäämiseen. Kayta tyokalua vain naihin toimintoinhin.

2. Pida tyokalusta tukevasti kiinni kayton aikana. Muuten seurauksena voi olla onnettomuus tai loukkaantuminen. (Kuva 2)

3. Työmpäristón valmisteleminen ja tarkistaminen. Varmista, etta työmpäristö vastaa kaikkia tassa oppaassa esitettyjá varotoimenpiteita.

4. Tarkista todellinen kiristysmomentti momenttiavaimen avulla.

5. Pysäytä tyokalu ennen kuin vaihdat pyörimissuuntaa.
   Vapauta aina kytkin ja odota, etta tyokalu pysähtyy, ennen kuin vaihdat pyörimissuunnan.

6. Alä koskaan kosketa pyörivää osaa. Alä päästä pyörivää osaa kásiesi tai minkään muun ruumiinosasi lahelle. Pyörivää osa voi muuten leikata sinua tai voit jaädä siihen kiinni. Ole myös varovainen, ettet osu pyörivään osaan kaytettyäsi sitä yhtäjaksoisesti pitkān ajan. Se kuumenee ja voi polttaa.

7. Käytä ainoastaan laitteelle tarkoitettuja lisäosia, jotka on lueteltu käyttooppaassa ja HiKOKIn tuoteluettelossa. Muuten seurauksena voi olla onnettomouksia tai henkilövahinkoja.

8. Varmista,etta kinnitat lisaosat huolellisesti alasimeen. Jos lisaoxia ei ole asennettu kunnolla, ne voivat irrota ja aiheuttaa henkilovahinkoja.

9. Kiristystilan valitsintoininto

O Valitse kiristystila samalla kun liipaisukytkin vapautetaan. Ohjeen noudattamatta jattaminen voi aiheuttaa toimintahairion.

Sopiva tila vaihtelee pulttien ja ruuvattavan materiaalin mukaan. Kiristä muutama testimutteri ja saadä tilaasetusta testin mukaisesti.

Kiristyksen valintakytkintä voidaan saataaen jälkeen kun akku on asetetu tyokaluun ja liipaisukytkintä on vedetty kerran.

1. Sähkötyökalu on varustetu lampötilasuojapiirllmoottorin suojaamiseksi. Jatkuva kaytto saattaaiaheuttaa yksikön lampötilan nousun aktivoidenlampötilasuojapiirin ja pysayttäen yksikön toiminnan automaattisesti. Jos nain kay, anna sähkötyokalun jäähtyä ennen kayton jatkamista.

2. Moottori saattaa pysahtya, jos tyokalu ylikuumenee. Vapauta siinä tapauksessa tyokalun kytkin ja poista ylikuormituksen syyt.

Yritä olla koskematta etukoteloon, joka voi kuumentua yhtäjaksoisen käytön aikana.

1. Akun kayttäminen kylmässä (alle 0 celsiusasteessa) voi joskus heikentä kirstysmomenttia ja lyhentä akun kestoa. Kyseessä on kuitenkin tilapäinen ilmiö, joka menee ohi, kun akku lampenee.

2. Painike ei toimi sahkötyokalun käydessa. Käytä painiketta pysayttamälla ensin sahkötyokalu ja painamalla sitten painiketta.

3. Asenna koukku kunnolla. Jos koukkua ei ole asennettu kunnolla, se saattaa aiheuttaa vahingoittumisen kayton aikana.

Paattaaessasi kantaa tyokalua lannevyohon kiinnitetynmaista irrottaa hylsy. Ohjeen noudattamatta jattaminenaattaa johtaa odottamattomiin henkilovahinkoinh.

1. Alä kohdista voimakkaita iskuja kytkinpaneeliin tai riko sitä. Se voi aiheuttaa ongelmia.

2. Alä katso suoraan valoon. Se voi aiheuttaa silmavamman.

Pyyhi LED-valon linssin tarttunut lika ja rasva pehmeallä liinalla varoen naarmuttamasta linssia.

LED-valon linssissä olevat naarmut voivat vahentä kirkkautta.

1. LED-valon unohduttua paal valo sammuul. Varmista, etta akun paale ei kerry hiomalastuja tai polya.

automaattisesti noin 10 sekunnissa akun virrankulutuksen estamiseksi.

1. Laitteen lepuuttaminen pitkään jatkuneen työn jälkeen.

2. Alä koske vasaran koteloon, joka kuumenee voimakkaasti jatkuvan kayton aikana.

3. Lataa akku aina 0 - 40^: n lamptilassa. Lataaminen alle 0^: n lamptilassa johtaa vaaralliseen yilataukseen. Akkua ei voi ladata yli 40^: n lamptilassa.

Sopivin latauslampotila on 20 - 25^

1. Alä käytä laturia jatkuvasti.

Kun yksi lataus on valmis, anna laturin olla kayttamatta noin 15 minuuttia ennen seuraavaa akun latausta.

1. Huolehdi, etei akun kytkentaaukkoon pae se likaa.

2. Alä koskaan pura akkua ja laturia.

3. Alä koskaan aiheuta akkuun oikosulkua. Akur oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

4. Alä havitta akkua polttamalla. Jos akku poltetaan, se saattaa rajahtaa.

5. Kun akun käytöaika latauksen jälleen käy lian lyhyeksi käytannollseen tyoskentelyyn, vie akku takaisin OSTopaikkaan. Älä havita kulunutta akkua.

6. Alä kiinnità laturin tuuletusrakoihin mitään. Jos laturin tuuletusrakoihin kiinnitetaän metalliesineita tai jotakin tulenarkaa, on seurauksena sahköiskun vaara tai laturivaurio.

7. Varmista, etta paristo on asetetu lijasti paikalleen. Jos se on vahankin loysallä, se saattaa puodota ja aiheuttaa onnettomuuden.

8. Alä kayta laitetta,Jos tyokalu tai akun liittimet (akun kiinnike) ovat vahingoituneet.

Muussa tapauksessa akun asentamisen seurauktena voi olla oikosulku, joka voi aiheuttaa savun muodostumista tai syttymisen.

1. Pida tyokalun liittimet (akun kiinnike) puhtaina.

Varmista ennen käytöä, etta liitantöjen alueella ei ole lastuja tai polyä.

Ö Kayton aikana pyri estamaan tyokalulle kertyneiden lastujen tai polyn putoaminen akun paalle.

Ö Kaytön aikana ja jälkeen työkalu on suojattava lastuila ja pōlyltä.

Muussa tapauksessa seurauktena voi olla oikosulku, joka saattaa aiheuttaa savupäästjä tai sytymisen.

1. Käytä työkalua ja akkua aina -5°C ja 40°C valisissa lampötiloissa.

LITIUMIONIAKKUA KOSKEVA HUOMAUTUS

Litiumioniakun kayttoiän pidentämiseksi akussa on suojatoiminto, joka pysayttävirrantuoton.

Kun tuotetta käytetaa alla kuvatuissa tapauksissa 1-3, moottori saattaa pysähtya, vaikka kytkintä vedetaan. Kyse ei ole viasta, vaan sujaustoiminnosta.

1. Kun jäljellä oleva akkuvirta loppuu, moottori pysähtyy. Lataa akku tällöin valittömästi.

2. Jos tyokalu ylikuormittuu, moottori saattaa pysahtya. Vapauta talloin tyokalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa kaytttoa sen jälkeen.

3. Jos akku ylikuumenee liian suressa kuormituksessa, akkuvirta saattaa kateta.

Lopeta talloin akun kaytto ja anna akun jaahtya. Voit jatkaa kayttoa sen jalkeen.

Ota huomion myos seuraavat varoitukset ja huomautukset. VAROITUS

Varmista, etta otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lammon syntyminen, savun muodostuminen, rajahdykset ja syttyminen voitaisiin estaa etukateen.

Ul. Varmista, etta akun paalle ei kerry hiomalastuja tai polya.

Varmista, ettei hiomalastuja tai polya putoa akun paalle tyoskentelyn aikana.

Varmista, etta tyoskentelyn aikana sahkotyokalun paalle putoavia hiomalastuja tai polya ei kerry akun paalle.

Ö Alä saïlytä käytämätontä akkua hiomalastuille ja polylle alttiissa paikassa.

Ennen akun varastroimista poista kaikki poly ja hiomalastut, jotka ovat saattaneet tartua sihen, alaka varastroi sita yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

1. Älä pistä akkua teravälla esineellä, kuten naulalla, lyö sitä vasaralla tai astu sen paälle aläkä heita akkua tai kohdista sihen voimakasta iskua.

2. Alä käytä ilmiselvästi vahingoittunutta tai ulkonäöltaan muuttunutta akkua.

3. Alä käytä akkua muuhun kuin sille maäritettyn tarkoitukseen.

4. Jos akku ei lataudu kokonaan, vaikka ilmoitettu latausaika on kulunut, lopeta lataaminen valittomasti.

5. Alä altista akkua korkeille lampötiloille tai korkealle paineelle, kuten mikroaaltouunille, kuivaajalle tai korkeapainesäiliöle.

6. Poista akku valittomasti tulen lahettyviltä, jos huomaat vuotoa tai pahaa Hajua.

7. Älä käytä paikassa, jossa syntyy voimakasta staattista sahkoä.

8. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos sen vari tai muoto muuttuu tai akku vaikuttaa millaan tavalla poikkeavalta sitä kaytettäessä, ladattaessa tai sailytettäessä, poista se valittomästi laitteesta tai akkulaturista alaka kaytā sitä.

9. Alä upota akkua tai anna nestemäisten aineiden päästä akun sisään. Jos akun sisään paasee sahkoä johtavaa nestettä, kuten vetta, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai rajähdyksen. Säilyta akku villeässä ja kuivassa paikassa kaukana helposti sytyvistä materiaialeista. Paikkoja, joden ilmassa on syöyttäviä kaasuja, on valtettävä.

HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, ala hankaa silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijoohtovedellä, ja ota yhteyttä läakärin valittomästi. Jos silmat jatetaän hoitamatta,{neste saattaa aiheuttaa silmaongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti huolellisesti puhtaalla vedellä, kuten vesijohtovedellä. Muuten iho voi ärtvä.

3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista, varin tai muodon muutoksia ja/tai muita epasaaannollisyyksiä kaytttaessasi akkua ensimmastä kertaa, alä kayta akkua, vaan palauta se toimittajalle tai myyjalle.

VAROITUS

Jos litiumioniakun napaan paasee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita.

O Alä pane säilytskotelon johtavia materiaialeja, nauloja tai lankaa, kuten rauta- tai kuparilankaa.

O Estäksesi oikosulkujen syntymisen lataa akku työkalussa tai aseta akun suojus kunnolla paikalleen sailytyksen ajaksi niin, etta tuuletin ei nay.

LITIUMIONIAKUN KULJETUSTAKOSKEVAT TIEDOT

Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS

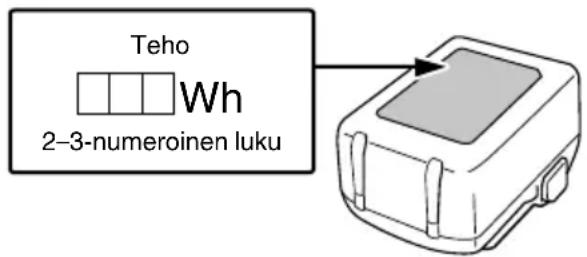

Ilmoita kuljetuslikkeele, etta pakkaus sisältaa litiumioniakun, ilmoita akun teho ja noudata kuljetuslikkeeen ohjeita, kun järkestät kuljetusta.

Lithiumioniakut, jotka ylittavat 100 Wh tehon, lasketaan rahtiluokitukssessa vaarallisiksi tuotteiksi ja vaativat erityiskayttömenettelyja.
O Jos akkua kuljetetaan ulkomailla, on noudatettava kansainvalista lakia sekka kohdemaan saantojja ja maarayksia.

USB-LAITTEEN YHDISTÄMISEN VAROTOIMET (UC18YSL3)

Kun jokin odottamaton ongelma tapahtuu, tahan tuotteeseen kytketyssa USB-laitteessa olevat tiedot saattavat tuhoutua tai kadota. Varmuuskopioi aina kaikki USB-laitteessa olevat tiedot ennen kuin kayt sita taman tuotteen kanssa.

Huomaa, etta yrityksemme ehdottomasti ei kanna vastuuta mistaan tiedoista, jotka ovat tallennettu USB-laitteeseen, siinä tapauksessa, etta ne tuhoutuvat tai haviavat. Emme myoskän vastaa mistaan vahingoista, joita kytkettyyn laitteeseen saattaa tulla.

VAROITUS

○ Tarkista ennen käytöä, ettei USB-liitoskaapeli ole viallinen tai vahingoittunut.
Viallisen tai vahingoittuneen USB-kaapelin kayttaminen voi aiheuttaa savun muodostumista tai sytymisen.
Kun laitetta ei kayteta, peita USB-portti kumisuojuksella. USB-porttiin kertyva poly jne. voi aiheuttaa savun muodostumista tai syttymisen.

HUOMAA

USB-latauksessa saattaa esiinty taukoja.
Kun USB-laitetta ei ladata, irrota USB-laite laturista. Jos nain ei tehdä, USB-laitteen akun kaytöika saattaa lyhentyā tai voi tapahtua yllattävi onnettomuksia.
Kaikkia USB-laitteita ei valttamatta voida ladata laitteen tyypista riippuen.

POLYNSUOJAUS- JA VEDENERISTYSTOIMINTOJA KOSKEVAT VAROTOIMET

Tämä tuote tayttä sahkölaitteiden IP56-sujoausluokan arvointikriteerit (pólynkestävyss ja vedenpitävyss), kuten kansainvalisissä IEC-säadöksissä märätään. (Ainoastaan paayksikkö noudattaa IP56-sujoausluokitusta akulla varustettuna.)

[IP-koodien kuvaukset] IP56

Sujausluokka vedenlapaisy
Laitteessa ei saa ilmeta Haitallisia vaikutuksia, kun sitra ruiskutetaan voimakkailla vesisuihkuilla kaikista suunnista (vesisuojattu). (100 I vetta minuutissa ruiskutetiin noin kolmen minuutin ajan noin kolmen metrin etaisyydltkayttamalla suihkusuutinta,jonka halkaisija on 12,5 mm.) Sujausluokka kiinteiden esineiden aiheuttamalle ulkoiselle tormaykselle Polya, joka voi aiheuttaa Haitallisia vaikutuksia laitteelle, ei saa paastasisän (pollynestavyys). (Laitteet jatettava kaytammottominata testikammioon, jossa halkaisjaltaan alle 75-mikrometriset talkkijauheen hiukkaset leijailevat ilmassa samalla kun sekoituspumppua kaytetean nopeudella 2kg per kuutiometri kahdeksan tunnin ajan.)

Laite on suunniteltu kestämään polyn ja veden vaikutuksa, mutta ei ole takeita siitä, ettei sihen tulisi toimintahäiriöitä. Alä käytä laitetta paikoissa tai jatä sitä paikkoihin, joissa laite on altiina lialliselle polymäralle tai joissa se uppoaa veteen tai altistuu sadevedelle.

OSIEN NIMET (kuvat 1-19)

①	Vasarakotelo	15	Korkean/matalan tehon tilan merkkivalo
②	Alasin (A)	16	Automaattipysäytystilan valintakytkin
③	Kitkarengas (C)	17	Automaattipysäytystilan merkkivalo
④	Merkkivalo Salpa	18
⑤	Liipaisukytkin Latauksen	19	Jäljellä olevan varauksen merkkivalon kytkin
⑥	Kytkinpaneeli	20
⑦	Akku	21	Jäljellä olevan varauksen merkkivalo
⑧	Koukku Näytöpaneeli	22
⑨	Kahva Ura	23
⑩	Painike Ruuvi	24
⑪	Moottori	25	3/4":n vetopyörän kuusiohylsy
⑫	Alasin (B) O-rengas	26
⑬	Kitkarengas (B) Tappi	27
⑭	Korkean/matalan tehon tilan valintakytkin	28	1/2":n vetopyörän kuusiohylsy

SYMBOLIT

VAROITUS

Seuraavassa esitellään koneessa käytetyt symbolit.
Varmista, etta ymmärät niiden merkityksen, ennen kuin aloitat koneen käytön.

WR36DF / WR36DG : Akkutoiminen iskevä mutterinväällin
	Loukkaantumisrisikin vähentämiseksi käytäjän on luettava käytöopas.
	Koskee vain EU-maita Alä havitä sähkötyökaluja ravallisen kotitalousjätteen mukana! Sähkö-ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävällisen kierrätslaitokseen.
= = =	Tasavirta
V	Nimellisjännite
n0	Kuormittamaton nopeus
min-1	Värähtelyä per minuutti
Bpm	Iskunopeus
	Tavallinen pultti

H	Suurjännitepultti
MT	Kiristysmomentti (maksimi)
	Kuusiokiinnityksen koko
	Paino* (EPTA-menettelyn 01/2014 mukaisesti)
	Kytkeminen PÄÄLLE
	Kytkeminen POIS PÄALTÄ
	Irrota akku
	Pyöriminen myötäpäävään
	Pyöriminen vastapäävään
	Jäljellä olevan latauksen merkkikytkin
	Korkean/matalan tehon tilan valintakytkin
	Korkean/matalan tehon tilan merkkivalo
	Automaattipysäytstilan valintakytkin
	Automaattipysäytstilan merkkivalo
	Varoitus

• Käytettävän akun mukaan. Painavin on BSL36B18 (myydbaen erikseen).

Akku

	Palaa; Akun varaus on yli 75%.
	Palaa; Akun varaus on 50-75%.
	Palaa; Akun varaus on 25-50%.
	Palaa; Akun varaus on alle 25%.
	Vilkkuu; Akku on melkein tyhjä. Lataa akku mahdollisimman pian.
	Vilkkuu; Lataaminen keskeytety korkean lämpötilan takia. Irrota akku laturista ja anna sen jähtyä kokonaan.
	Vilkkuu; Lataaminen keskeytety vian tai toimintahäirön vuoksi. Akku voi olla viallinen, joten ota yhteyttä jälleenmyyjaän.

Suomi

PERUSVARUSTEET

Päälaitteen (1 laite) lisäksi pakkaus sisältaa sivulla 234 luetellut varusteet.

Perusvarusteet voivat muuttua ilman erillsta ilmoitusta.

SOVELLUKSET

Kaikentyppisten rakenteellisten kohtien varmistamiseen tarkoitettujen pulttien ja muttereiden kiristys ja irrotus

TEKNISET TIEDOT

Koneen tekniset tiedot luetellaan sivulla 233 olevassa taulukossa.

HUOMAA

Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyöta, tassā ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

Akku

Malli BSL36A18
Jännite 36 V / 18 V	(automaattinen vaihto*)
Akun kapasiteetti	2,5 Ah / 5,0 Ah
	(automaattinen vaihto*)

• Tyokalu vaihtaa jannitealuetta automaattisesti.

LATAUS

Lataa akku ennen sahkötyokalun käytöä seuraavasti.

1. Liītā laturin virtajohto pistorasiaan.

Kun laturin pistoke liitetaaan pistorasiaan, latausmerkkivalo vilkkuu punaisena (1 sekunnin valein).

2. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan 4 (sivulla 2) mukaisesti.

3. Lataus

Kun akku asetetaan laturin, latausmerkkivalo alkaa vilkkua sinisenä.

Kun akku on tãysin latautunut, merkkivalo palaa vihreä. (Katso taulukko 1)

(1) Latausmerkkivalon ilmoitukset

Latausmerkkivalon ilmoitukset nakyvat taulukon 1 mukaisesti laturin ja ladattavan akun tilan mukaan.

Taulukko 1

Laturin tila Merk	kkivalon tila Merkin tarkoitus
Ennen lataamista	Päülle/pois 0,5 s:välein (PUNAINEN)	Kytketty virtalähteseen *1
Lataamisen aikana	Palaa 0,5 sekuntia 1 s:n välein. (SININEN)	Ladattu alle 50%
	Palaa 1 sekuntia 0,5 s:n välein. (SININEN)	Ladattu alle 80%
	Palaa jatkuvasti (SININEN)	Ladattu yli 80%
Lataaminen valmis	Palaa jatkuvasti (VIHREA)
	(Jatkuva merkkiäni: noin 6 sekuntia)
Ylikuumenemisen aiheuttama valmiustila	Päülle/pois 0,3 s:välein (PUNAINEN)	Akku on ylikuumentunut. Lataaminen ei onnistu. *2
Lataaminen ei onnistu	Päülle/pois 0,1 s:välein (VIOLETTI)	Akun tai laturin toimintahäirö *3
	(Jaksoittainen merkkiäni: noin 2 sekuntia)

1 Jos punainen valo jatkaa vikkumista senkin jälkeen kun laturi on liitetty, varmista, etta akku on laitettu kokonaan sisäään.
2 Vaikka lataus alkaa heti, kun akku on jäahtnyt myös silloin, kun akku on jatetty paikoilleen, paras rapa on poistaa akku ja antaa sen jäahtya varjoisassa, hyvin tuulettuvassa paikassa ennen lataamista.

*3

O Laita akku kokonaan sisään.
O Varmista, ettei akun kiinnikkeeseen tai liittimiin oletarttunut vieraita aineksia.

Lataus kestaa kauemmin hyvin alhaisissa lampoitiloissa. Lataa akku lampimasspaikassa (kuten sisatiloissa).
O Alä tuki ilmanpoistoaukkoa. Muussa tapauksessa sisäosat ylikuumenevat heikentaen laturin suorituskyka.
O Jos jaahdytystuuletin ei toimi, ota yhteytt valtuutettuun HiKOKI-huoltokesukseen korjausta varten.

(2) Tietoa ladattavan akun lampotiloista ja latausajasta Lampotilat ja latausaika nakyvat taulukossa 2.

Taulukko 2

Malli UC18YSL3
Akkutyyppi Li-ion
Latausjännite 14,4-18 V
Lämpötilat, joissa akku voidaan ladata		0°C-50°C
Akun kapasiteetin arvioitu latausaika. (lämpötilassa 20°C)	1,5 Ah 15 min
	2,0 Ah 20 min
	2,5 Ah 25 min
	3,0 Ah	20 min(BSL1430C,BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32 min
	6,0 Ah 38 min
	8,0 Ah 52 min
Monijänniteakku	1,5 Ah (×2 yksikkö)	20 min
	2,5 Ah (×2 yksikkö)	32 min
	4,0 Ah (×2 yksikkö)	52 min
Akkukennojen märä 4-10
USB:n latausjännite 5 V
USB:n latausvirta 2 A
Paino 0,6 kg

HUOMAA

Latausaika vaihtelee riippuen ympariston lampotilasta ja virtalähteen jannitteestä.

4. Irrota laturin virtajohto pistorasiasta.

5. Pida laturista tiukasti kiinni ja vegä akku pois.

HUOMAA

Poista akku laturista kayton jälleen ja sailytä sita turvallisessa paikassa.

Tietoa uusien akkujen jne. sahkopurkauksesta

Koska uusien ja pitkään käyttämattomänä oleiden akkujen sisällä oleva kemialinen aine ei ole aktiviista, sahköpurkaus saattaa olla heikko, kun akkuja käytetaän ensimmäisen ja toisen kerran. Täm on tilapainen ilmiö, ja normala i latausaika palautuu, kun akut ladataan 2-3 kertaa.

Nain saat akut kestämään pidempään.

(1) Lataa akut, ennen kuin ne tyhjenevät kokonaan.
Kun huomaat, etta sahkötyokalun teho heikkenee,
lopeta tyokalun käytto ja lataa sen akku. Jos jatkat tyokalun käytöä ja sahkövirta kuluu loppuun, akku saattaa vahingoittua ja sen käytöika saattaa lyhentyä.
(2) Välta lataamista korkeissa lampötiloissa. Akku on kuuma heti käytön jälkeen. Jos tällainen akku ladataan heti käytön jälkeen, sen sisällä oleva kemiallinen aine heikentyy ja akun käyttoika lyhenee. Anna akun jähtiä hetken aikaa ja lataa se vasta sitten.

HUOMAUTUS

O Jos akkua ladataan, kun se on kuumentunut, koska se on jatetty pitkaksi ajaksi suoraan auringonvaloon tai koska akkua on juuri kayetty, laturin latausmerkkivalo palaa 0,3 sekunnin ajan ja sitten sammuu 0,3 sekunniki (pois pälta 0,3 sekunnin ajan). Anna akun siina tapauksessa jäahtya ja aloita lataus vasta sitten.

O Jos latausmerkkivalo valkkyy (0,2 sekunnin valein), tarkista, onko laturin akkuliittimeen joutunut vieraita esineita, ja ota ne pois. Jos vieraita esineita ei ljoydy, akku tai laturi saattaa olla epakunnossa. Vie se valtuutettuun huoltokesukkseen.

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva	Sivu
Akun asettaminen ja pointaminen	3	2
Lataus	4	2
Akun varaustilan ilmaisin	5	2
Koukun irrottaminen ja kiinnittäminen	6	3
Koukun käytäminen	7	3
Pistorasian kiinitys*1 (WR36DF)	8	3
Pistorasian kiinitys*1 (WR36DG)	9	3
Pyörimissuuunnan käantäminen	10	3
Kytkimen käytö	11	4
LED-valon käytäminen*2	12	4
Kiristystilan valintatoiminto*3	13	4
Automaattisen pysäytystilan valintakytkin	14	4
Automaattinen pysäytystila	15	4
Automaattinen hidastustila	16	4
USB-laitteen lataaminen pistorasiasta	17-a	5
USB-laitteen ja akun lataaminen pistorasiasta	17-b	5
USB-laiteen lataaminen	18	5
Kun USB-laitteen lataus on valmis	19	5
Varusteiden valitseminen	-	235

*1 Pistokkeen asentaminen

Valitse käytettä pistoke.

[WR36DF]

(1) Liu'uta O-rengas ulos urasta, kohdista pistokkeen reikä alasimen rei'an kanssa ja aseta alasin pistokkeeseen.
(2) Aseta tappi pistokkeesen.
(3) Kiinnitä O-rengas pistokkeen uraan varmistaen, ettei tappi putoa.

[WR36DG]

(1) Kohdista hylsyn ja alasimen neliskulmaiset osat toisiinsa.
(2) Varmista, etta hylsy on kunnolla kiinni tyontamalla se kokonaan alasimen sisaan.
(3) Poista hylsy vetamalla se ulos alasimesta.

*2 LED-valon kayttäminen

LED-valon unohduttua pälle valo sammuu automaattisesti noin 10 sekunnissa akun virrankulutuksen estämiseksi.

*3 Kiristystilan valintatoiminto

HUOMAUTUS

Valitse kiristystila samalla kun liipaisukytkin vapautetaan.

Ohjeen noudattamatta jattaminen voi aiheuttaa toimintahairion.

Suomi

HUOMAA

O Sopiva tila vaihtelee ruuvin ja ruuvattavan materiaalin mukaisesti. Saada kirstystilan asetusta kirstamalla useita ruuveja testausmielessa.
Kiristystilaa ei voi vaihtaa, ellei akkua ole kiinnitetty tyokaluun eikä kytkinta ole vedetty.
(1) Korkean/matalan tehon tilan valintakytkin (Kuva 13) Kiristystila vaihtelee 4:n eri pyorimisnopeuden valillä aina kun korkean/matalan tehon tilan valintakytkintä painetaan.
(2) Automaattipysaytystilan valintakytkin (Kuva 14) Joka kerta, kun automaattipysaytystilan valintakytkin valintakytkintä painetaan, automaattinen pysaytystoiminto kytskyty PAALLE tai POIS.
O Korkean/matalan tilan asetus

ANTOP STOP	ANTOP STOP	ANTOP STOP	ANTOP STOP
Tila1 600 min-1	Tila 2 900 min-1	Tila 3 1200 min-1	Tila 4 1500 min-1
Automaattipysäytysaika: POIS
KÄYTTÖ: [Tila 1 ja 2] Työssä, joka vaatii hienosäätöää. [Tila 3] Työssä, joka vaatii tehon vaimennusta. [Tila 4] Työssä, joka vaatii tehoa ja nopeutta.

(3) Automaattinen pysäytystila (Kuva 15)

Pysayttäa automaattisesti esiasetet un ajan kuluttua. Paina painike eteenpain ("R") -asentoon ja valitse sitten asetus painamalla automaattisen pysaytystilan valintakytkinta.

O Automaattisen pysaytystilan asetus

AUTO STOP	4 AUTO STOP	4 AUTO STOP	4 AUTO STOP
Tilas 1 600 min-1	Tila 2 900 min-1	Tila 3 1200 min-1	Tila 4 1500 min-1
Automaattipysäytysaika: pysäytää 1,2 sekunnin kuluessa iskun alkamisesta.
KÄYTTÖ: [Tila 1] Teräskehyksen tilapäinen kiristäminen yms. [Tila 2] Kuorma-auton pyöränmutterin tai putkien väliaikainen kiristäminen yms. [Tila 3 ja 4] Raskaan koneiston tai siltapalkin tilapäinen kiristäminen yms.

(4) Automaatinen hidastustila (Kuva. 16)

Pysayttä esiasettuu n aikaan ja/tai vaihtaa nopeuden automaattisesti esiasettuu nopeuteen. Paina painike eteenpain ("L") -asentoon ja valitse sitten asetus painamalla automaattisen pysayytstilan valintakytkinta.

O Automaattisen hidastustila asetus

AUTO STOP	4 3 2 1	AUTO STOP	4 3 2 1
Tila 1 600 min-1	Tilas 2 900 min-1	Tila 3 1200 min-1	Tila 4 1500 min-1
[Liipaisimen siirtymä: enintään] Pysäytää 0,5 sekunniksi pultin lõysäämisen havaitsemisen jälkeen. ↓ Pyörimisnopeutta pienennetaän 60-350 kierrokseen minuutissa seuraavasti sen mukaan, miten pitkälle liipaisinta vedetään uudelleenkäynnistyksen jälkeen. (Pyörintä ei paaty uudelleenkäynnistyksen jälkeen.)
[Liipai simen siirtymä: puolivaliin] Pysäytää 0,5 sekunniksi pultin lõysäämisen havaitsemisen jälkeen. ↓ Pyörimisnopeutta pienennetaän seuraavasti sen mukaan, miten pitkälle liipaisinta vedetään uudelleenkäynnistyksen jälkeen. (Pyörintä ei paaty uudelleenkäynnistyksen jälkeen.)
60-330 min-1	60-500 min-1	60-660 min-1	60-830 min-1
KÄYTTÖ: Pulttien tai muttereiden lõysäämisen.

Toiminto auttaa estamän muttereiden putoamisen näden lóysäämisen yhteydessä.

HUOMAA

Pultin ja mutterin koon, käytetysta kannan ja kiristämisen asteen mukaan mutteri voi vahingossa pudota, jos se irtoaa ruuvin kierteestä sahkötyokalun käydessa.

HUOLTO JA TARKASTUS

1. Hylsyn tarkistaminen

Kulunut tai vaantynyt kuusio- tai neliohylsy ei kirsta riittavasti mutteria alasimeen, joloin kirstysmomentti pienee. Tarkista hylsynreikien kunto saannollisesti ja vaihda tarvittaessa uuteen.

1. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit saannollisesti ja varmista, etta ne on kunnolla kiristetty. Jos yksikaan ruuvi on loysallä, kirista se valittomasti. Taman tekematta jattaminen voi aiheuttaa vakavan vaaran.

1. Moottorin huolto

Moottorin kaami on sahkotyokalun "ydin". Ole varovainen, jotta kaami ei vahingoitu ja/tai altistu oljylte tai vedelle.

1. Liittimien tarkastus (tyokalu ja akku)

Varmista, etta liittimilla e ole lastuja tai polyä.

Tarkista tarvittaessa ennen käytöä, käytön aikana ja sen jälkeen.

HUOMAUTUS

Poista liittimille mahdollisesti keräantynyt lika ja poly.

Muussa tapauksessa seurauksena voi olla toimintahäiriö.

1. Ulkopinnan puhdistus

Jos tyokalu on likainen, pyyhi se kuivalla, pehmeallakankaalla taisaippuavedellkostutetulla kankaalla. Alakaytakloriittisia nesteita,bensiiniatai tinneria,sillane sulattavat muovia.

1. Säilytys

Säilytä sahkötyökalua ja akkua lasten ulottumattomissa ja paikassa,jonka lampötila on alle 40^

HUOMAA

Lithiumioniakkujen sailytys.

Varmista, ètta litiumioniakut on ladattu tayteen ennen varastroimista.

Akkujen pitkäikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentaa huomattavasti akun käytöaikaa tai heikentaa akkujaniin, etteivat ne pysty sailyttamäan varausta.

Huomattavasti vahentynyt akun käytöaika voidaan yrittä korjata lataamalla ja käytämällä akun varaus loppuun toistuvasti 2-5 kerta.

Jos akun käytöikä on ärettöman lyhyt toistuvasta latauksesta ja käytösta huolimatta, Iopeta akun käytö ja osta uusi akku.

HUOMAUTUS

Sähkötyokalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

Tärkea huomautus HiKOKln langattomien sähkötyokalujen akuista

Käytä aina jotain märätttämistämme alkuperäisista akuista. Emme voi taata langattomien sahkötyokalumme turvallisuutta ja toimivuutta, kun sitä käytetän muun kuin märätttämme akun kanssa tai kun akku puretaan ja sitä muunnellaan (esimerkikikenojen tai muiden sisäosien purku ja vaihto).

TAKUU

Myönnämme HiKOKI-sähkötyokaluille takuun lakisaateisten/ kansallisten erityissäantelyiden mukaisesti. Tämä takuu ei kata vikoja tai vauroita, jotka johtuvat vaäränlaisesta tai kiellestä käytostä tai normalista kulumisesta. Reklamaatiotapaukssalaḥetapurkamaton sahkötyokaluja tämä käytöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutetttuun HiKOKI-huoltokesukkseen.

Tietoja ilmavälitteisestä melusta ja tärinastä

Mittausarot on märitetty EN62841-standardin mukaan ja ilmoitettu ISO 4871-standardin mukaisesti.

Mitattu A-painotteinen aanitehotaso: 109 dB (A) (WR36DF) 108 dB (A) (WR36DG)

Mitatu A-painotteinen aanipainearvo: 98 dB (A) (WR36DF) 97 dB (A) (WR36DG)

Epavarmuus K: 3 dB (A).

Käytä kuulonsuojaimia.

Tärinän kokonaisarvot (kolmiakselivektorisumma)

EN62841-standardin mukaisesti maaritettna.

Tyokalun maksimikasiteettisten kiinnittimien iskukiristys:
Värähtelyemissioarvo a_h = 17.7 m/s^2 (WR36DF)

16,8 m/s² (WR36DG)

Epavarmuus K = 1,5m / s^2

Ilmoitettu tärinän kokonaisarvo ja ilmoitettu melupäastöarvo on mitattu standardoidun testausmenetelmän mukaisesti, ja niīta voidaan kāyttaa tyokalujen vertaamiseen keskenään. Niīta voidaan kāyttaa myös altistumisen alustavaan arviointiin.

VAROITUS

Sahkötyokalun varsinaisen kayton aikana ilmenevā tärinä ja melupäastöt voivat poiketa ilmoitetusta kokonaisarvosta sen mukaan, miten tyokalua kaytetaän ja erityisesti, millaista tyokappalettä käsitetäään, ja
O Maarita kayttajaa suojaavat varotoimet, jotka perustuvat arvoituun altistumiseen varsinaisissa kayttotilanteissa (ottaen huomioon kayttjakson kaikki vaiheet, kuten hetket, joloin tyokalu on kytketty pois paalta ja jolloin se on tyhjakaynnissä kaynnistysajan lisaksi).

HUOMAA

Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyöta, tassä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

ONGELMANRATKAISU

Käytä alla olevan taulukon tarkastusohjeita, kun tyokalu ei toimi normalaisti. Jos ongelma ei korjauu, kysy nuvoa jalleenmyyjaltsi tai HiKOKIn valtuutetusta huoltokesukksesta.

Oire Mahdolliner	syy Korjaus
Työkalu ei käynnisty Akku on	Iopussa Lataa akku.
Työkalu pysähtyi yhtäkkiä Työkalu oli ylikuormittunut Hankkiudu eroon yliku	ormitusta aiheuttavasta ongelmasta.
	Akku on ylikuumentunut. Anna akun jäähtyä.
	Liipaisukytkintä pidettiin alhaalla 5 minuuttia tai sitä enemmän.	Tämä ei ole toimintahäiriö. Moottori pysäytetiin automaattisesti työkalun vioittumisen estämiseksi.
Työkalun pistokkeet - ei voida liittää - putoavat - ei voida poistaa	Kiinnitsykohdan muoto ei tãsmää Varmista, etta käytät hylsyjen kanssa sopivan kokoista neliökiinnystä. WR36DF: 19 mm WR36DG: 12,7 mm
Kytkintä ei pysty vetämään	Painike on sijoitettu puolivälän	Paina painiketta tiukasti haluamasipiörimiissuuunnan mukaiseen asentoon.
Kun liipaisukytkintä vedetään, kuuluu epätavallisen kimeää äntä.	Liipaisukytkintä vedetään vain hieman. Tämä	ei ole toimintahäiriö. Sitä ei tapahdu, jos liipaisukytkintä vedetään tãydellisemmin.
Akku ei mene paikalleen Yritetään asenta a muuta kuin työkalulle tarkoitettua akkua.		Asenna monijännitetyppinen akku.
