NAVODILA ZA UPORABO WR36DG HiKOKI

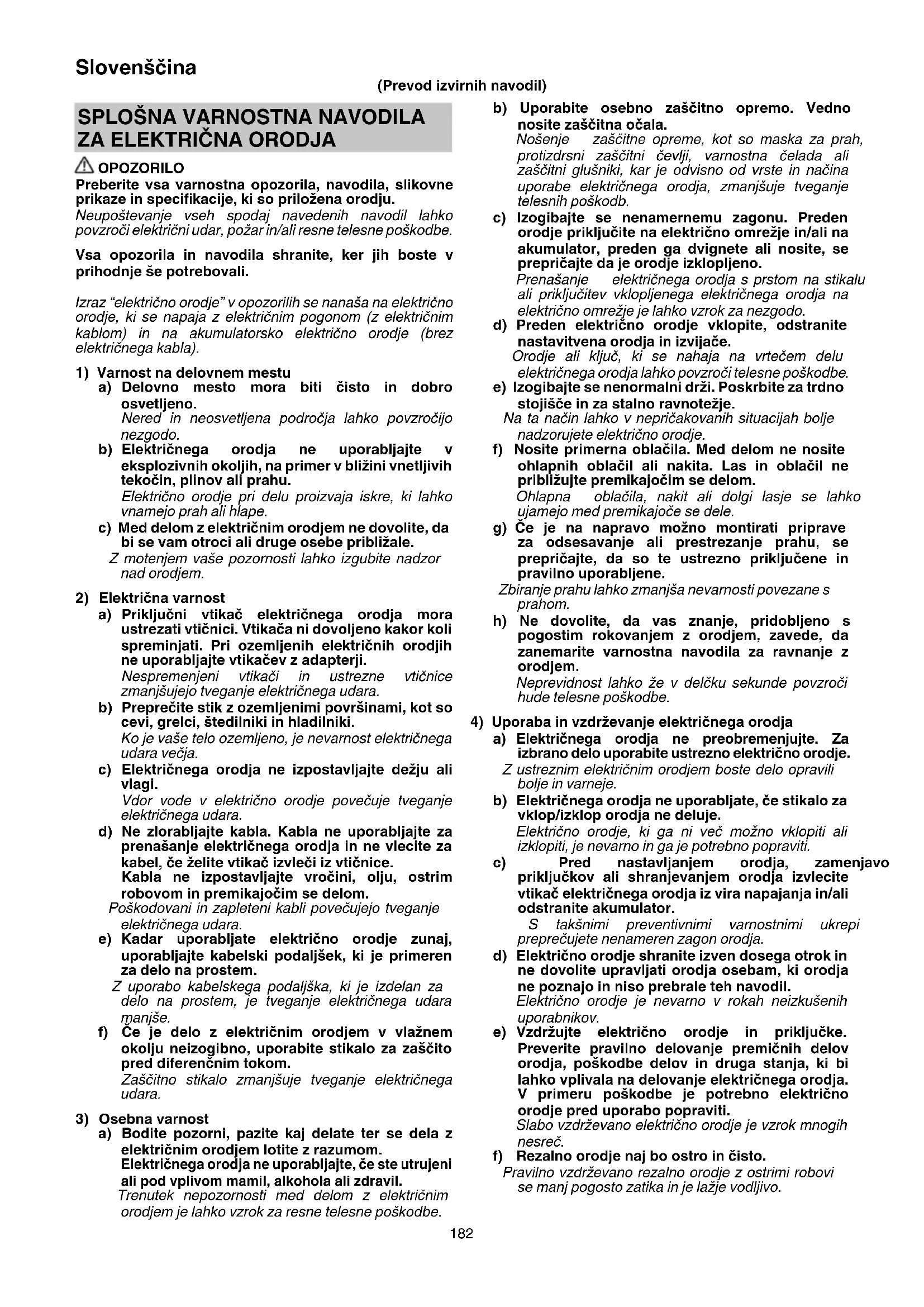

4) Uporaba in vzdrževanje električnega orodja

a) Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje. Z ustreznim električnim orodjem boste delo opravili bolje in varneje. b) Električnega orodja ne uporabljate, če stikalo za vklop/izklop orodja ne deluje. Električno orodje, ki ga ni več možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Pred nastavljanjem orodja, zamenjavo priključkov ali shranjevanjem orodja izvlecite vtikač električnega orodja iz vira napajanja in/ali odstranite akumulator. S takšnimi preventivnimi varnostnimi ukrepi preprečujete nenameren zagon orodja. d) Električno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil. Električno orodje je nevarno v rokah neizkušenih uporabnikov. e) Vzdržujte električno orodje in priključke. Preverite pravilno delovanje premičnih delov orodja, poškodbe delov in druga stanja, ki bi lahko vplivala na delovanje električnega orodja. V primeru poškodbe je potrebno električno orodje pred uporabo popraviti. Slabo vzdrževano električno orodje je vzrok mnogih nesreč. f) Rezalno orodje naj bo ostro in čisto. Pravilno vzdrževano rezalno orodje z ostrimi robovi se manj pogosto zatika in je lažje vodljivo.

OPOZORILO Preberite vsa varnostna opozorila, navodila, slikovne prikaze in specifi kacije, ki so priložena orodju. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe. Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali. Izraz “električno orodje” v opozorilih se nanaša na električno orodje, ki se napaja z električnim pogonom (z električnim kablom) in na akumulatorsko električno orodje (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzročijo nezgodo. b) Električnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu. Električno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape. c) Med delom z električnim orodjem ne dovolite, da bi se vam otroci ali druge osebe približale. Z motenjem vaše pozornosti lahko izgubite nadzor nad orodjem.

2) Električna varnost

a) Priključni vtikač električnega orodja mora ustrezati vtičnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Preprečite stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki. Ko je vaše telo ozemljeno, je nevarnost električnega udara večja. c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje poveč uje tveganje električnega udara. d) Ne zlorabljajte kabla. Kabla ne uporabljajte za prenašanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabla ne izpostavljajte vročini, olju, ostrim robovom in premikajočim se delom. Poškodovani in zapleteni kabli povečujejo tveganje električnega udara. e) Kadar uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za delo na prostem. Z uporabo kabelskega podaljška, ki je izdelan za delo na prostem, je tveganje električnega udara manjše. f) Če je delo z električnim orodjem v vlažnem okolju neizogibno, uporabite stikalo za zaščito pred diferenčnim tokom. Zaščitno stikalo zmanjšuje tveganje električnega udara.

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe. (Prevod izvirnih navodil) 0000BookWR36DF.indb1820000BookWR36DF.indb182 2022/10/1618:11:442022/10/1618:11:44183 Slovenščina g) Električno orodje, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili, pri čemer upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporabo električnega orodja v druge namene lahko privede do nevarne situacije. h) Ročaji in prijemalne površine naj bodo suhe, čiste in brez olja in masti. Spolzki ročaji in prijemalne površine ne omogočajo varnega ravnanja in nadzora orodja v nepričakovanih situacijah.

5) Uporaba in vzdrževanje akumulatorja

a) Polnite samo s polnilnikom, ki ga je določil proizvajalec. Polnilnik, ki je primeren za en tip akumulatorja lahko povzroči nevarnost požara, če ga uporabite z drugim akumulatorjem. b) Električna orodja uporabljajte samo s posebej izdelanimi akumulatorji. Uporaba drugih akumulatorjev lahko povzroči tveganje poškodb in požara. c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, ključi, žeblji, vijaki ter drugih manjših kovinskih predmetov, ki lahko povežejo en priključek z drugim. Kratek stik med priključki na akumulatorju lahko povzroči opekline ali požar. d) Med nepravilno rabo lahko iz akumulatorja priteče tekočina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekočina v stik z očmi, poiščite dodatno zdravniško pomoč. Tekočina iz akumulatorja lahko povzroči vnetje ali opekline. e) Ne uporabljajte poškodovanega ali spremenjenega baterijskega vložka ali orodja. Poškodovane ali spremenjene baterije so nepredvidljive, povzročijo lahko požar, eksplozijo ali poškodbe. f) Baterijskega vložka ali orodja ne izpostavljajte požaru ali prekomerni temperaturi. Izpostavljenost požaru ali temperaturi nad 130°C lahko povzroči eksplozijo. g) Upoštevajte vsa navodila za polnjenje in baterijskega vložka ali orodja ne napolnite zunaj temperaturnega območja, določenega v navodilih. Nepravilno polnjenje ali polnjenje pri temperaturah zunaj določenega območja lahko poškoduje baterijo in poveča nevarnost požara.

a) Električno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele. Na ta način se ohrani varnost električnega orodja. b) Nikoli ne popravljajte poškodovanih baterijskih vložkov. Baterijske vložke lahko servisirajo samo proizvajalec ali pooblaščeni serviserji. VARNOSTNI UKREP Preprečite dostop otrokom in neusposobljenim osebam. Kadar orodje ne uporabljate ga shranite izven dosega otrok in neusposobljenih oseb.

Med delom, kjer bi lahko pritrdilo zadelo skrite električne napeljave, držite električno orodje za izolirane ročaje. Stik pritrdil z napeljavo pod napetostjo lahko prenese napetost na izpostavljene kovinske dele električnega orodja in povzroči električni udar.

storite lahko pride do poškodb. (Sl. 2)

3. Priprava in pregled delovnega okolja. Prepričajte se,

da delovno mesto ustreza pogojem, ki so navedeni pod varnostnimi ukrepi.

premikajoč del ne pride v bližino vaših rok ali katerega koli dela vašega telesa. Lahko se porežete ali ujamete v premikajoč del. Prav tako pazite, da se po daljši uporabi ne dotaknete premikajočega dela. Ta postane zelo vroč in se lahko na njem opečete.

7. Pri delu uporabljajte le določene nastavke, ki so

navedeni v navodilih za uporabo ali v HiKOKI katalogu. Neupoštevanju tega lahko povzroči nesrečo ali poškodbe.

8. Nastavke trdno namestite v nakovalo. Če nastavki niso

dovolj trdno nameščeni se lahko snamejo in povzročijo poškodbe.

9. Funkcija izbirnika za način privijanja

○ Izberite način privijanja, ko je sprožilno stikalo sproščeno. V nasprotnem primeru lahko pride do okvare. ○ Primeren način se razlikuje glede na vijake in material, ki se pritrjuje. Privijte nekaj testnih vijakov in temu ustrezno prilagodite nastavitev načina. ○ Stikalo za izbiro načina privijanja je možno nastaviti šele po tem, ko ste v orodje namestili baterijo in enkrat povlekli sprožilno stikalo.

10. Električno orodje je za zaščito motorja opremljeno

s temperaturnim zaščitnim stikalom. Zaradi neprekinjenega dela se lahko zviša temperatura naprave, kar aktivira temperaturno zaščitno stikalo in samodejno ustavi delovanje. V tem primeru počakajte, da se električno orodje ohladi, preden nadaljujete z delom.

11. Motor se lahko ustavi v primeru, da je orodje

preobremenjeno. Če se to zgodi, spustite stikalo orodja in odstranite vzrok preobremenitve. Ne dotikajte se sprednje posode, saj se lahko med neprekinjenim delovanjem segreje.

12. Uporaba baterije v hladnih razmerah (pod 0 stopinjami

Celzija) lahko v časih povzroči oslabljen moment privijanja in zmanjša obseg dela. Vendar je to le začasen pojav, ki izgine, ko se baterija segreje.

14. Varno namestite kljuko. Če kljuka ni varno nameščena,

lahko povzroči poškodbe med uporabo. Ko nosite orodje za pasom, se prepričajte, da ste odstranili nastavek orodja. Z neupoštevanjem tega navodila tvegate nepričakovane telesne poškodbe. 0000BookWR36DF.indb1830000BookWR36DF.indb183 2022/10/1618:11:442022/10/1618:11:44184 Slovenščina

15. Stikalne plošče ne izpostavljajte močnim udarcem in

pazite, da je ne zlomite. Zaradi tega lahko pride do težav.

16. Ne glejte neposredno v lučko. Neupoštevanje tega lahko

povzroči poškodbo oči. Z mehko krpo odstranite umazanijo ali nesnago z leče lučke LED, pri čemer bodite previdni, da ne opraskate leče. Praske na leči lučke LED lahko zmanjšajo svetlost.

17. Da se prepreči poraba baterije ob pozabljenem izklopu

LED-lučke, se ta samodejno izklopi v približno 10 sekundah.

18. Po daljšem delu je potrebno napravo ohladiti.

Temperatura, nižja od 0°C, bo povzročila prenapetost, kar je nevarno. Baterije ni mogoče polniti pri temperaturi, višji od 40°C. Najbolj primerna temperatura za polnjenje je 20°C–25°C.

21. Ne uporabljajte polnilnika neprekinjeno.

Ko se eno polnjenje konča, odložite polnilnik za približno 15 minut, preden ponovno polnite baterijo.

22. Ne dovolite, da bi v luknjo, ki povezuje polnilno baterijo

24. V polnilni bateriji nikoli ne povzročite kratkega stika.

Kratek stik v bateriji bo povzročil visok električni tok in pregrevanje. Posledica tega bo pregretje ali poškodba baterije.

26. Ko se življenjska doba baterije zmanjša za normalno

uporabo, jo takoj nesite v trgovino, kjer ste jo kupili. Prazne baterije ne zavrzite.

27. V prezračevalne reže polnilnika ne vstavljajte

predmetov. Vstavljanje kovinskih ali vnetljivih predmetov v prezračevalne reže polnilnika lahko povzroči tveganje električnega udara ali poškodbo polnilnika.

28. Prepričajte se, da je baterija trdno nameščena. Če je

kakorkoli slabo nameščena lahko odpade in povzroči nesrečo.

29. Izdelka ne uporabljajte, če se orodje ali električni kontakti

baterije (baterijski nosilec) deformirajo. Nameščanje baterije lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

30. Na električnih kontaktih (baterijski nosilec) orodja se ne

smejo nabrati ostružki ali prah. ○ Pred uporabo se prepričajte, da se na kontaktih niso nabrali ostružki in prah. ○ Med uporabo poskusite preprečiti padanje ostružkov ali prahu z orodja na baterijo. ○ Pri prekinitvi delovanja ali po uporabi orodja ne puščajte na območju, kjer je lahko izpostavljeno padajočim ostružkom ali prahu. To lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

31. Orodje in baterijo vedno uporabljajte pri temperaturi med

BATERIJO Za podaljšanje življenjske dobe je litij-ionska baterija opremljena z zaščitno funkcijo, ki ustavi delovanje. V spodaj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi če ugasnete stikalo, motor lahko ustavi. To ni težava, ampak rezultat zaščitne funkcije.

2. Če je orodje preobremenjeno, se motor lahko ustavi.

V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje znova uporabite.

3. Če se baterija pregreje zaradi preobremenitve, se bo

ustavil dovod moči. V tem primeru prenehajte z uporabo baterije in počakajte, da se ohladi. Po tem lahko orodje znova uporabite. Prosimo, da upoštevate naslednja opozorila in svarila. OPOZORILO Da bi preprečili iztekanje baterije, ustvarjanje toplote, oddajanje dima, eksplozijo in vžig, prosimo, da upoštevate naslednja varnostna opozorila.

2. Baterijo ne prebadajte z ostrimi predmeti kot so žeblji,

4. Baterijo uporabljajte le za določene namene.

5. Če se baterija ne napolni tudi po preteku določenega

8. Ne uporabljajte je v prostorih, kjer se ustvarja močna

razbarvanju ali deformaciji oziroma v kolikor je videti čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prenehajte uporabljati.

10. Ne potapljajte baterije in ne dovolite, da vanjo stečejo

kakršnekoli tekočine. Vstop prevodne tekočine, kot je voda, lahko povzroči poškodbe ter posledič no požar ali eksplozijo. Baterijo shranjujte na hladnem, suhem mestu, stran od lahko vnetljivih in gorljivih predmetov. Izogibati se je potrebno jedkim plinskim ozračjem. POZOR

1. Če tekočina, ki izteka iz baterije pride v stik z vašimi očmi

jih ne drgnite, ampak jih operite s svežo, čisto vodo ter takoj obiščite zdravnika. Če ne boste obiskali zdravnika, lahko tekočina povzroči težave z očmi.

2. V primeru, da tekočina pride v stik s kožo ali oblačili jih

takoj operite s čisto vodo. Obstaja možnost, da lahko to povzroči draženje kože.

3. Če opazite rjo, čuden vonj, pregrevanje, razbarvanje,

deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu. OPOZORILO Če v priključek litij-ionske baterije pride prevoden tujek, lahko pride v bateriji do kratkega stika, kar lahko sproži požar. Ob shranjevanju litij-ionske baterije upoštevajte naslednjo vsebino. ○ V škatlo za shranjevanje ne shranjujte prevodnih stvari, žebljev in žic kot sta železna in bakrena žica. ○ Da preprečite nastanek kratkega stika, namestite baterijo v orodje ali pa varno vstavite pokrov baterije, ki pokrije prezračevalno režo. 0000BookWR36DF.indb1840000BookWR36DF.indb184 2022/10/1618:11:442022/10/1618:11:44185 Slovenščina

GLEDE TRANSPORTA LITIJEVIH

BATERIJ Pri transportu litijevih baterij upoštevajte naslednje previdnostne ukrepe. OPOZORILO Obvestite transportno podjetje o tem, da paket vsebuje litijevo baterijo, in o izhodni moči ter upoštevajte navodila transportnega podjetja, ko urejate prevoz. ○ Litijeve baterije, ki imajo izhodno moč višjo od 100 Wh so označene kot nevarno blago in za njih boste morali izpolniti posebne prijavne postopke. ○ Pri mednarodnem transportu morate upoštevati mednarodno zakonodajo in pravila ter ureditve ciljne države.

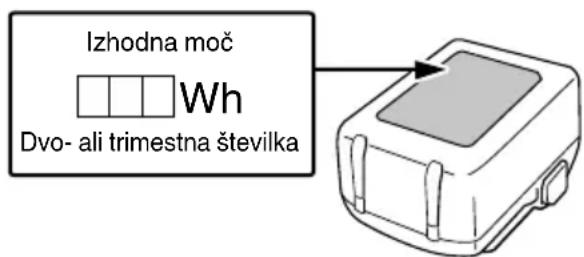

Izhodna moč Dvo- ali trimestna številka PREVIDNOSTNI UKREPI GLEDE ODPORNOSTI NA PRAH IN VODOTESNE FUNKCIJE Ta izdelek je v skladu z ocenami standarda zaščite IP56 (odpornost proti prahu in vodotesnost) za električno opremo, kot je določeno z mednarodnimi IEC predpisi. (Samo glavna enota je v skladu z ocenami standarda zaščite IP56, kadar ima vstavljeno baterijo.) [Opis IP kod] IP56 Ocena zaščite za vdor vode Ne sme biti nobenega škodljivega učinka na opremo, če se jo poškropi z močnimi curki vode iz vseh smeri (vodoodporna). (100 l vode na minuto, ki se jo prši približno tri minute z razdalje približno treh metrov z uporabo razpršilne šobe s premerom 12,5 mm.) Ocena zaščite za zunanji vdor trdih predmetov Prah, ki lahko povzroči škodljive učinke na opremi, ne sme vstopiti (odpornost na prah). (Oprema mora ostati v preskusni komori v nedelujočem stanju, v kateri delci smukca s premerom manj kot 75 μm lebdijo v zraku z uporabo mešalne črpalke na stopnji 2 kg na kubični meter za osem ur.) Oprema je zasnovana tako, da zdrži učinke prahu in vode, vendar ni nobenega zagotovila, da ne bo motenj v delovanju. Ne puščajte opreme na mestih, kjer je izpostavljena večjim količinam prahu ali na mestih, kjer je potopljena v vodo ali izpostavljena deževnici.

(UC18YSL3) Ko pride do nepričakovane težave, je mogoče, da bodo podatki na napravi USB, ki je povezana s tem izdelkom, poškodovani ali izgubljeni. Vedno naredite varnostno kopijo podatkov na napravi USB, preden jo uporabite s tem izdelkom. Naše podjetje ne prevzema odgovornosti za podatke, ki so shranjeni na napravi USB in se poškodujejo ali izgubijo, ali za poškodbe na povezani napravi. OPOZORILO ○ Pred uporabo preverite, če so na kablu USB kakršne koli napake ali poškodbe. Uporaba okvarjenega ali poškodovanega kabla USB lahko povzroči dim ali ogenj. ○ Ko proizvoda ne uporabljate, pokrijte vrata USB z gumijastim pokrovčkom. Zbiranje prahu itd. v vratih USB lahko povzroči nastajanje dima ali ogenj. OPOMBA ○ Med polnjenjem USB lahko pride do občasnih prekinitev. ○ Ko naprave USB ne polnite, odstranite napravo USB s polnilnika. Če tega ne boste storili, boste skrajšali življenjsko dobo naprave USB, pride pa lahko tudi do nepričakovanih nesreč. ○ V tem primeru morda ne bo mogoče napolniti naprav USB, kar je odvisno od vrste naprave. 0000BookWR36DF.indb1850000BookWR36DF.indb185 2022/10/1618:11:452022/10/1618:11:45186 Slovenščina Navaden matični vijak

Natezni matični vijak

Navor privijanja (največji) Velikost štirikotnega izvijača

• Odvisno od priložene baterije. Najvišja teža se meri z BSL36B18 (naprodaj posebej). Baterija Zasveti ; Preostala moč baterije je več kot 75%. Zasveti ; Preostala moč baterije je med 50 in 75%. Zasveti ; Preostala moč baterije je med 25 in 50%. Zasveti ; Preostala moč baterije je manj kot 25%. Utripa ; Baterija je skoraj prazna. Baterijo napolnite takoj, ko bo mogoče. Utripa ; Izhod se je ustavil zaradi visoke temperature. Odstranite baterijo in počakajte, da se orodje v celoti ohladi. Utripa ; Izhod je prekinjen zaradi napake ali okvare. Težava je lahko baterija, zato se obrnite na prodajalca. IMENA DELOV (Sl. 1 – Sl. 19) Škatla za kladivo Signalna lučka za visoko/nizko hitrost Nakovalo (A) Izbirno stikalo za način samodejne zaustavitve Torni obroč (C) Signalna lučka za način samodejne zaustavitve Lučka LED Zatič Sprožilno stikalo Kontrolna lučka napolnjenosti Stikalna plošča Stikalo indikatorja preostale energije baterije Baterija Indikatorska lučka preostale energije baterije Kljuka Prikazna plošča Ročaj Utor Potisno stikalo Vijak Motor 3/4" Vtičnica pogona šestrob Nakovalo (B) O-obroč Torni obroč (B) Varovalo Izbirno stikalo za visoko/nizko hitrost 1/2" Vtičnica pogona šestrob SIMBOLI OPOZORILO V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete. WR36DF / WR36DG : Akumulatorski udarni vijačnik Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila. Samo za države EU Električnih orodij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi in njeni uresničitvi v skladu z nacionalnim pravom se morajo električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in okolju prijazno reciklirati. Enosmerni tok

Vrtilna frekvenca brez obremenitve min

Nihajev na minuto Bpm Število udarcev 0000BookWR36DF.indb1860000BookWR36DF.indb186 2022/10/1618:11:452022/10/1618:11:45187 Slovenščina STANDARDNA OPREMA Zraven glavnega orodja (1 orodje) vsebuje paket pribor napisan na strani 234. Standardni pribor se lahko spremeni brez obvestila. UPORABA Privijanje in odvijanje vseh vrst matičnih vijakov in matic, ki se uporabljajo za pritrditev gradbenih predmetov. SPECIFIKACIJE Specifi kacije te naprave so naštete v seznamu na strani 233. OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila. Baterija Model BSL36A18 Napetost 36 V / 18 V (samodejni preklop*) Kapaciteta baterije 2,5 Ah / 5,0 Ah (samodejni preklop*)

• Orodje se bo samodejno preklopilo. POLNJENJE Pred uporabo električnega orodja napolnite baterijo po sledečem postopku.

1. Napajalni kabel polnilnika vključite v vtičnico.

Ob priključitvi vtikača polnilnika v vtičnico bo kontrolna lučka napolnjenosti utripala rdeče (v 1-sekundnih intervalih).

2. Vstavite baterijo v polnilnik.

Trdno vstavite baterijo v polnilnik, kot je prikazano na Sl. 4 (na strani 2).

Pri vstavljanju baterije v polnilnik bo kontrolna lučka napolnjenosti utripala modro. Ko bo baterija povsem napolnjena, bo kontrolna lučka gorela zeleno. (Glej Tabela 1) (1) Označba kontrolne lučke napolnjenosti Označbe kontrolne lučke napolnjenosti bodo takšne, kot je prikazano v Tabeli 1, glede na pogoje polnilnika ali baterije za polnjenje. Tabela 1 Stav nabíjačky Stav kontrolky Význam indikácie Pred polnjenjem Zapnutie/vypnutie v 0,5-sekundových intervaloch (RDEČT) Priključen v električni vir *1 Med polnjenjem Svieti 0,5 sekundy v intervaloch po 1 sekunde. (MODER) Napolnjeno na manj kot 50% Svieti 1 sekundu v intervaloch po 0,5 sekundy. (MODER) Napolnjeno na manj kot 80% Nenehno sveti (MODER) Napolnjeno na več kot 80 % Polnjenje končano Nenehno sveti (ZELEN) (Neprekinjeno brenčanje: okoli 6 sekund) Mirovanje po pregretju Zapnutie/vypnutie v 0,3-sekundových intervaloch (RDEČ) Pregreta baterija. Ni mogoče napolniti. *2 Polnjenje ni možno Zapnutie/vypnutie v 0,1-sekundových intervaloch

4. Izključite napajalni kabel polnilnika iz vtičnice.

5. Polnilnik trdno primite in izvlecite baterijo.

OPOMBA Baterijo izvlecite iz polnilnika po uporabi in jo shranite. V zvezi z električnim tokom v primeru novih baterij itd. Ker notranja kemijska snov novih baterij in baterij, ki niso bile dlje časa uporabljene, ni aktivirana, je lahko električni tok nizek, ko jih uporabljate prvič in drugič. To je časovno omejen pojav in normalen čas, potreben za polnjenje, se povrne po 2 – 3 polnjenjih baterije. Kaj storiti za daljše delovanje baterij. (1) Baterije napolnite, preden se popolnoma spraznijo. Če začutite, da moč orodja upada, ga prenehajte uporabljati in napolnite njegovo baterijo. Če nadaljujete z uporabo orodja in porabite električni tok, se lahko baterija poškoduje, kar skrajša njeno življenjsko dobo. (2) Izogibajte se polnjenju pri visokih temperaturah. Akumulatorska baterija bo takoj po uporabi vroča. Če boste takšno baterijo polnili takoj po uporabi, se bo njena notranja kemijska snov izčrpala in življenjska doba baterije se bo skrajšala. Pustite baterijo in jo napolnite potem, ko se je nekaj časa ohlajala. POZOR ○ Pri polnjenju segrete baterije, ki je bila dalj časa izpostavljena neposredni sončni svetlobi ali pa je bila pravkar uporabljena, bo kontrolna lučka napolnjenosti zasvetila za 0,3 sekunde, ne bo svetila za 0,3 sekunde (ugasne se za 0,3 sekunde). V takem primeru najprej počakajte, da se baterija ohladi, in šele nato pričnite s polnjenjem.

Ko kontrolna lučka napolnjenosti utripa (vsake 0,2 sekunde), preverite, ali so na kontaktih polnilnika tujki, in jih odstranite. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblaščeni servisni center.

Indikator preostale energije baterije 5 2 Odstranitev in namestitev kljuke 6 3 Kako se uporablja kljuka 7 3 Namestitev nasadnega ključa*

Namestitev nasadnega ključa*

Izbirno stikalo za način samodejne zaustavitve

Način samodejne zaustavitve 15 4 Način samodejne upočasnitve 16 4 Polnjenje naprave USB preko električne vtičnice 17-a 5 Polnjenje naprave USB in baterije preko električne vtičnice 17-b 5 Kako napolniti napravo USB

*1 Namestitev vtičnice Izberite vtičnico, ki jo boste uporabljali. [WR36DF] (1) Povlecite tesnilni obroč iz žleba, nato naravnajte luknjo vtičnice z luknjo nakovala in vstavite nakovalo v vtičnico. (2) Vstavite zatič v vtičnico. (3) Medtem ko pazite, da zatič ne pade, pritrdite tesnilni obroč v žleb na vtičnici. [WR36DG] (1) Kvadratne dele vtičnice in nakovalo med seboj poravnajte. (2) Prepričajte se, da vtičnico namestite trdno, tako da jo do konca potisnete v nakovalo. (3) Pri odstranjevanju vtičnice le-to izvlecite iz nakovala. 0000BookWR36DF.indb1880000BookWR36DF.indb188 2022/10/1618:11:472022/10/1618:11:47189 Slovenščina *2 Kako uporabiti LED lučko Da se prepreči poraba baterije ob pozabljenem izklopu LED-lučke, se ta samodejno izklopi v približno 10 sekundah. *3 Funkcija za izbiro načina privijanja POZOR Izberite način privijanja, ko se sprosti sprožilno stikalo. V nasprotnem primeru lahko pride do okvare. OPOMBA ○ Ustrezen način se razlikuje glede na vijak in material, ki se privijači. Prilagodite nastavitev načina zategovanja s preskusnim privijanjem več vijakov. ○ Način privijanja ni mogoče spremeniti, če v orodje ni vstavljena baterija za ponovno polnjenje in če ste povlekli stikalo. (1) Izbirno stikalo za visoko/nizko hitrost (Sl. 13) Način privijanja preklaplja med 4 različnimi načini vsakič, ko pritisnete na izbirno stikalo za visoko/nizko hitrost. (2) Izbirno stikalo za način samodejne zaustavitve (Sl. 14) Vsakokrat, ko pritisnete izbirno stikalo načina samodejne zaustavitve, bo funkcija samodejne zaustavitve preklapljala med VKLOP in IZKLOP. ○ Nastavitev visokega/nizkega načina Način 1 600 min

Čas samodejne zaustavitve: ustavi se v 1,2 sekunde po začetku trka. UPORABA: [Način 1] Začasno zategovanje jeklenega okvirja itd. [Način 2] Začasno zategovanje kolesnih matic ali cevi tovornjaka itd. [Način 3 in 4] Začasno zategovanje težkih strojev ali nosilcev mostu itd. (4) Način samodejne upočasnitve (Sl. 16) Ustavi se za prednastavljeni čas in/ali samodejno spremeni hitrost na prednastavljeno hitrost. Potisnite potisno stikalo v položaj vzvratno (“L”), nato pritisnite izbirno stikalo za način samodejne zaustavitve, da izberete nastavitev. ○ Nastavitev načina samodejne upočasnitve Način 1 600 min

[Zamik sprožilca: največje] Zaustavi se za 0,5 sekunde po tem, ko je zaznano zrahljanje sornikov.

Hitrost vrtenja se zmanjša na 60–350 min

Hitrost vrtenja se zmanjša na naslednji način, odvisno od tega, kako daleč je sprožilec potegnjen po ponovnem zagonu. (Vrtenje se ne ustavi po ponovnem zagonu.) 60–330 min

UPORABA: Za dela pri odvijanju vijakov ali matic. Ta funkcija pomaga preprečiti, da bi matice padle, ko jih odvijate. OPOMBA Odvisno od dejavnikov, kot so velikost vijaka ali matice, uporabljeni nastavek in obseg zategovanja, obstaja nevarnost nenamernega padca matice, če se matica loči od navoja vijaka med delovanjem električnega orodja.

Obrabljena ali deformirana šesterorobna ali kvadratna vtičnica ne bo zagotovila ustrezne pritrditve med matico in nakovalom, kar lahko privede do zmanjšanega navora privijanja. Redno pregledujte obrabo lukenj vtičnice in jo po potrebi zamenjajte z novo.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Če tega ne storite lahko pride do resne nevarnosti.

3. Vzdrževanje motorja

Zračniki motorja so “srce” električne naprave. Pri uporabi bodite pozorni, da se zračnik ne poškoduje in/ali zmoči z oljem ali vodo.

5. Čiščenje zunanjosti

Umazano orodje obrišite z mehko suho krpo ali s krpo, navlaženo z milnico. Ne uporabljajte klorovih raztopin, bencina ali razredčevalcev barve, saj ti stopijo plastiko.

Električno orodje in baterijo shranjujte na mestu, kjer je temperatura nižja od 40°C in zunaj dosega otrok. 0000BookWR36DF.indb1890000BookWR36DF.indb189 2022/10/1618:11:472022/10/1618:11:47190 Slovenščina OPOMBA Shranjevanje litij-ionskih baterij. Zagotovite, da so litij-ionske baterije popolnoma napolnjene, preden jih shranite. Dolgotrajno shranjevanje baterij (3 mesece ali več), ki so le malo napolnjene, lahko vodi do slabšega delovanja, znatnega zmanjšanja časa uporabe baterije ali povzroči, da baterij ni več možno napolniti. Vendar pa se lahko znatno zmanjšan čas uporabe baterije popravi tako, da se baterije dva do petkrat ponavljajoče napolnijo in uporabijo. Če je kljub ponavljajočem polnjenju in uporabi čas baterije še vedno zelo kratek, baterije zavrzite in kupite nove. POZOR Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo. Pomembno obvestilo o baterijah za akumulatorsko orodje HiKOKI Obvezno uporabljajte naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega električnega orodja ne jamčimo, če uporabljate baterije, ki jih ni izdelalo naše podjetje, in če baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele). GARANCIJA Garantiramo za HiKOKI električna orodja v skladu z ustavno/državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite sestavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servis HiKOKI. Informacije o hrupu in vibracijah Izmerjene vrednosti so bile določene glede na EN62841 in navedene v skladu z ISO 4871. A tipično vrednoten nivo jakosti hrupa: 109 dB (A) (WR36DF) 108 dB (A) (WR36DG) A tipično vrednoten nivo zvočnega tlaka: 98 dB (A) (WR36DF) 97 dB (A) (WR36DG) Nezanesljivost K: 3 dB (A). Obvezna uporaba glušnikov. Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN62841. Privijanje pritrdil z maksimalno zmogljivostjo orodja: Vrednost emisije vibracij

Deklarirana skupna vrednost tresljajev in deklarirana vrednost emisij hrupa sta bili izmerjeni v skladu s standardno testno metodo in se lahko uporabita za primerjavo enega orodja z drugim. Prav tako se lahko uporabita pri preliminarni oceni izpostavljenosti. OPOZORILO ○ Tresljaji in emisije hrupa med dejansko uporabo električnega orodja se lahko razlikujejo od deklarirane skupne vrednosti v odvisnosti od načinov uporabe orodja, zlasti vrste obdelovanca; in ○ Prepoznajte varnostne ukrepe za zaščito uporabnika, ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upoštevanjem vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k času zagona). OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila. 0000BookWR36DF.indb1900000BookWR36DF.indb190 2022/10/1618:11:472022/10/1618:11:47191 Slovenščina ODPRAVLJANJE MOTENJ Uporabite pregled v spodnji tabeli, če orodje ne deluje normalno. Če to ne odpravi težave, se posvetujte z vašim prodajalcem ali HiKOKI pooblaščenim servisnim centrom. Težava Mogoč vzrok Odprava Orodje ne deluje Baterija je prazna Napolnite baterijo. Orodje se je nenadoma ustavilo Orodje je bilo preobremenjeno Odpravite težavo, ki povzroča preobremenjenost. Baterija je pregreta. Naj se baterija ohladi. Sprožilno stikalo je bilo 5 ali več minut pritisnjeno navzdol. To ni okvara. Motor se je samodejno ustavil, da se prepreči okvara orodja. Vtičnice orodja -ni jih mogoče namestiti -izpadajo -ni jih mogoče odstraniti Oblika priključka ni pravilna Uporabljajte vtičnice z ustrezno velikostjo kvadratnega pogona. WR36DF: 19 mm WR36DG: 12,7 mm Stikala ni mogoče pritisniti Potisno stikalo se nahaja na sredini Čvrsto potisnite gumb v položaj za želeno smer rotacije. Nenormalno visok hrup se pojavi, ko je sprožilno stikalo potegnjeno. Sprožilno stikalo se potegne čisto malo. To ni okvara. To se ne zgodi, če je sprožilno stikalo bolj potegnjeno. Baterije ni mogoče namestiti Poskušanje namestitve baterije, ki ni navedena za orodje. Namestite večvoltno baterijo. 0000BookWR36DF.indb1910000BookWR36DF.indb191 2022/10/1618:11:472022/10/1618:11:47192 Slovenčina

5. Čistenie vonkajšku

radno mesto ispunjava sve uslove opisane u merama predostrožnosti.

2) Električna sigurnost

Na lastno odgovornost izjavljamo, da je Akumulatorski udarni vijačnik, označen z vrsto in posebno identifi kacijsko kodo *1), v skladu z vsemi ustreznimi zahtevami direktiv *2) in standardov *3). Tehnična dokumentacija pod *4) – glejte spodaj. Upravitelj evropskih standardov na predstavništvu v Evropi je pooblaščen za pripravo tehnične dokumentacije. Deklaracija je označena na izdelku s pritrjeno oznako CE.
