BRUGSANVISNING WR36DG HiKOKI

Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen. Derved kan du bedre styre det elektriske værktøj i uventede situationer. f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele. Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele. g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis. Brug af støvopsamling kan reducere støvrelaterede risici. h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj. En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed. b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres. c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring. Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet. d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj. Elektrisk værktøj er farligt i hænderne på uerfarne brugere. e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj. GENERELLE SIKKERHEDSADVARSLER FOR

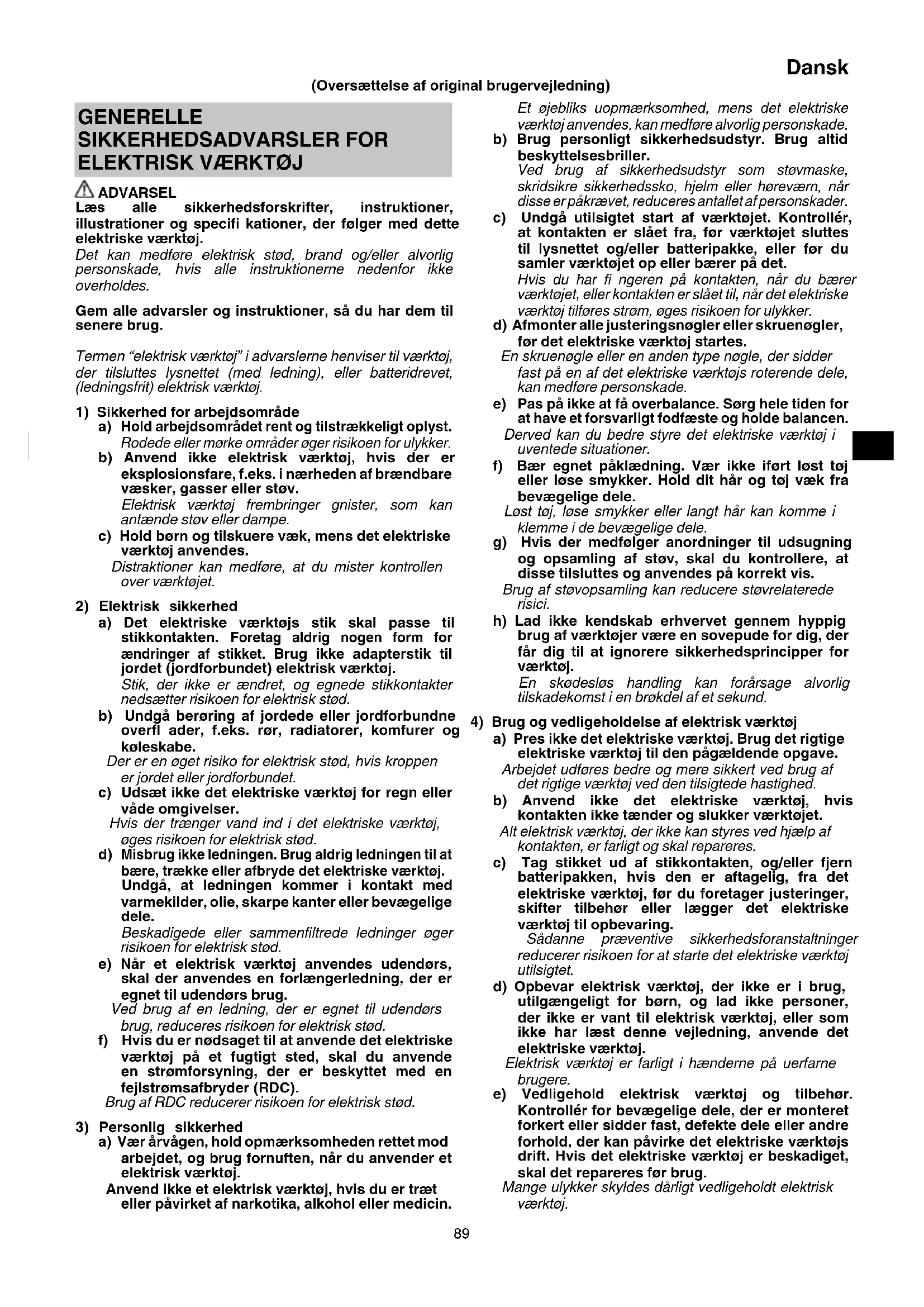

ADVARSEL Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj. Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes. Gem alle advarsler og instruktioner, så du har dem til senere brug. Termen “elektrisk værktøj” i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker. b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe. c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes. Distraktioner kan medføre, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj. Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød. b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet. c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser. Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.

Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfi ltrede ledninger øger risikoen for elektrisk stød. e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød. f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC). Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj. Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. (Oversættelse af original brugervejledning) 0000BookWR36DF.indb890000BookWR36DF.indb89 2022/10/1618:11:152022/10/1618:11:1590 Dansk f) Sørg for, at skæreværktøj er skarpt og rent. Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre. g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede. h) Hold håndtag og gribefl ader tørre, rene og fri for olie og fedt. Glatte håndtag og gribefl ader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.

5) Brug og vedligeholdelse af batteriværktøj

a) Genopladning må kun udføres med den oplader, der er specifi ceret af producenten. En oplader, der passer til en type batteripakke, kan give risiko for brand, når den anvendes med en anden batteripakke. b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker. Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand. c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden. Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand. d) Under særligt dårlige omstændigheder kan der sive væske ud af batteriet; Undlad at komme i berøring med den. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp. Væske, der siver ud fra batteriet, kan irritere huden eller give forbrændinger. e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd, der medfører brand, eksplosion eller risiko for tilskadekomst. f) Udsæt ikke en batteripakke eller et værktøj for åben ild eller overdreven temperatur. Udsættelse for åben ild eller temperaturer på over 130°C kan medføre eksplosion. g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele. Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes. b) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere. FORHOLDSREGEL Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer. SIKKERHEDSADVARSLER FOR

Hold det elektriske værktøj på de isolerede gribefl ader, når betjening udføres, hvor fastgøringsanordningen kan komme til at røre skjult ledningsføring. Fastgøringsanordninger, der kommer i kontakt med en “strømførende” ledning kan gøre synlige metaldele på det elektriske værktøj “strømførende”, og kan give operatøren elektrisk stød. EKSTRA SIKKERHEDSADVARSLER

1. Dette er et bærbart værktøj til at fastgøre og løsne bolte

og møtrikker. Brug det kun til disse funktioner.

2. Sørg for at holde godt fast i værktøjet under anvendelse.

Hvis du ikke gør det, kan det resultere i ulykker eller tilskadekomst. (Fig. 2)

3. Forberedelse og kontrol af arbejdsmiljø. Sørg for, at

arbejdsområdet opfylder alle betingelserne fremsat i forholdsreglerne.

4. Kontrollér den aktuelle skrue-fastspænding med en

5. Stands værktøjet før skift af rotationsretning. Slip

altid kontakten og vent til værktøjet er stoppet, før rotationsretningen skiftes.

6. Rør aldrig ved drejedelen. Lad ikke afsnittet med

drejedelen komme i nærheden af dine hænder eller andre dele af din krop. Du kan blive skåret eller fanget i den drejende del. Pas også på ikke at røre drejedelen når den har været i konstant brug i længere tid. Den bliver ret varm og kan brænde dig.

7. Brug venligst det dertil beregnede tilbehør, som er anført

i betjeningsvejledningen og HiKOKIs katalog. Det kan medføre ulykker eller skader ikke at gøre det.

8. Sørg for at montere tilbehøret fast i ambolten. Hvis

tilbehøret ikke er fastgjort korrekt, kan det komme ud og forårsage skader.

9. Funktion med selektor for tilspændingsindstilling

○ Vælg stramningstilstand, mens aftrækkerkontakten slippes. Hvis du ikke gør det, kan det forårsage funktionsfejl. ○ Den passende tilstand varierer, afhængigt af boltene og det materiale, der skrues i. Sæt et par testbolte i, stram dem, og justér indstillingen for tilstanden i overensstemmelse hermed. ○ Kontakten til Stramning af tilstandsvælgeren kan kun indstilles, når batteriet er blevet sat i værktøjet, og aftrækkerkontakten er blevet trukket én gang.

10. Dette elektriske værktøj er udstyret med et

temperaturbeskyttelseskredsløb for at beskytte motoren. Kontinuerligt arbejde kan få temperaturen i enheden til at stige, aktivere temperaturbeskyttelseskredsløbet og automatisk stoppe driften. Hvis dette sker, skal du lade det elektriske værktøj køle ned, før brugen genoptages.

11. Motoren stopper muligvis, hvis værktøjet overbelastes.

Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagen til overbelastningen. Undlad at røre ved det forreste kabinet, der kan blive varmt under kontinuerlig drift.

12. Anvendelse af batteriet i kolde omgivelser (under 0

grader celsius) kan sommetider medføre et svækket tilspændingsmoment og en reduceret arbejdsmængde. Dette er dog et midlertidigt fænomen; tilstanden bliver normal igen, når batteriet varmes op.

13. Trykknappen kan ikke skiftes, mens det elektriske

værktøj kører. For at skifte trykknappen, skal du stoppe det elektriske værktøj og derefter indstille trykknappen. 0000BookWR36DF.indb900000BookWR36DF.indb90 2022/10/1618:11:152022/10/1618:11:1591 Dansk

14. Montér krogen sikkert. Medmindre krogen er monteret

sikkert, kan den medføre tilskadekomst under anvendelse. Når du vælger at bære værktøjet ved at spænde det fast i dit hoftebælte, skal du sørge for at afmontere stikket. Hvis du ikke gør det, kan det medføre uventet tilskadekomst.

15. Du må ikke støde hårdt til kontaktpanelet eller ødelægge

det. Det kan føre til problemer.

16. Kig ikke direkte ind i lyset. Dette kan medføre øjenskader.

Tør alt snavs og smuds af, der sidder på LED-lampens objektiv, med en blød klud, mens du passer på ikke at ridse objektivet. Ridser på LED-lampens objektiv kan medføre reduceret lysstyrke.

17. For at forhindre det batteriforbrug, der forekommer,

når du glemmer at slukke for LED-lampen, går lyset automatisk ud efter omkring 10 sekunder.

18. Slukning af enheden efter kontinuerligt arbejde.

19. Rør ikke ved hammerbeholderen, da den bliver meget

varm under kontinuerligt arbejde.

20. Oplad altid batteriet ved en temperatur på 0°C–40°C.

Temperaturer på under 0°C resulterer i overopladning, hvilket er farligt. Batteriet kan ikke oplades ved en temperatur på over 40°C. Den mest egnede temperatur for opladning ligger på 20°C–25°C.

21. Anvend ikke opladeren kontinuerligt.

Når en opladning er fuldført, skal du lade opladeren ligge i omtrent 15 minutter, før du oplader næste batteri.

22. Undgå, at fremmedlegemer trænger ind i hullet til

tilslutning af det genopladelige batteri.

23. Skil aldrig det genopladelige batteri eller opladeren ad.

24. Kortslut aldrig det genopladelige batteri. Kortslutning

af batteriet forårsager en stor elektrisk strømning og overophedning. Det medfører forbrændinger eller beskadigelse af batteriet.

25. Bortskaf ikke batteriet ved at kaste det på et bål. Hvis

batteriet brændes, kan det eksplodere.

26. Når batteriet har nået slutningen af sin levetid, skal du

levere det tilbage til den forretning, hvor du købte det. Bortskaf ikke det afl adede batteri.

27. Stik ikke genstande ind i opladerens ventilationsåbninger.

Hvis metalgenstande eller brændbare stoff er kommer ind i opladerens ventilationsåbninger, kan det give elektriske stød eller ødelægge opladeren.

28. Kontroller efter, at batteriet er rigtigt sat i. Hvis det løsner

sig, kan det falde ud og forårsage ulykker.

29. Anvend ikke produktet, hvis værktøjet eller batteriets

terminaler (batterifatning) er deforme. Installation af batteriet kan forårsage en kortslutning, der kan resultere i røgudvikling eller antændelse.

30. Hold værktøjets terminaler (batterifatning) fri for spåner

og støv. ○ Inden brug skal du sørge for, at spåner og støv ikke har samlet sig i området omkring polerne. ○ Under drift skal du forsøge at undgå, at støv og spåner på værktøjet falder ned på batteriet. ○ Når du stopper drift eller efter brug må du ikke efterlade værktøjet i et område, hvor det kan udsættes for spåner eller støv, der falder ned. Hvis du gør det, kan det forårsage en kortslutning, der kan resultere i røgudvikling eller antændelse.

31. Anvend altid værktøjet og batteriet ved temperaturer på

mellem -5°C og 40°C.

FORHOLDSREGEL OM LITHIUM-ION-

BATTERIET For at forlænge levetiden er lithium-ion-batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømudladningen. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, stopper motoren muligvis, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der ikke længere er tilstrækkelig

med strøm på batteriet. Hvis dette skulle ske, skal du straks lade batteriet op.

2. Hvis værktøjet er overbelastet, stopper motoren

muligvis. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.

3. Hvis batteriet overophedes pga. overbelastning, holder

batteriet op med at levere strøm. I tilfælde heraf skal du indstille brugen af batteriet og lade det køle af. Efter at du har gjort det, kan du anvende værktøjet igen. Vær desuden opmærksom på følgende advarsler og forholdsregler. ADVARSEL For på forhånd at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for at være opmærksom på følgende sikkerhedsforanstaltninger.

1. Sørg for, at spåner og støv ikke samler sig på batteriet.

○ Under arbejdet skal du sørge for, at der ikke falder spåner og støv ned på batteriet. ○ Sørg for, at eventuelle spåner og støv, der falder ned på det elektriske værktøj under arbejdet, ikke samler sig på batteriet. ○ Opbevar ikke et ubrugt batteri på et sted, der udsættes for spåner og støv. ○ Før du lægger et batteri til opbevaring, skal du fjerne eventuelle spåner og støv, der sidder fast på det, og ikke opbevare det sammen med andre metalobjekter (skruer, søm, osv.).

2. Undlad at punktere batteriet med et skarpt objekt som fx

et søm, slå på det med en hammer, træde på det, kaste med det eller udsætte batteriet for voldsomme stød.

3. Undlad at anvende et tydeligt beskadiget eller deformt

5. Hvis batteriet ikke oplades helt, selv efter at den angivne

opladetid er gået, skal du øjeblikkeligt stoppe yderligere opladning.

6. Undlad at anbringe eller udsætte batteriet for høje

temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.

7. Hold det øjeblikkeligt væk fra åben ild, hvis der opdages

en lækage eller ubehagelig lugt.

8. Undlad at anvende det på et sted hvor der udvikles

kraftig statisk elektricitet.

9. Hvis der opstår batterilækage, ubehagelig lugt, hvis

der udvikles varme, batteriet er misfarvet eller deformt eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkeligt fjerne det fra udstyret eller batteriopladeren og indstille brugen.

10. Nedsænk ikke batteriet i væsker, og lad ikke væsker

trænge ind. Indtrængen af ledende væske, som f.eks. vand, kan medføre beskadigelse og forårsage brand eller eksplosion. Opbevar batteriet på et køligt, tørt sted, væk fra brændbart materiale. Områder med ætsende gas skal undgås. 0000BookWR36DF.indb910000BookWR36DF.indb91 2022/10/1618:11:152022/10/1618:11:1592 Dansk FORSIGTIG

1. Hvis du får væske, der er lækket fra batteriet, i øjnene,

må du ikke gnide i øjnene, men vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge. Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.

2. Hvis du får væske på huden eller tøjet, skal du

øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen. Det er muligt, at det kan give hudirritation.

3. Hvis du opdager rust, ubehagelig lugt, misfarvning,

deformering og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler. ADVARSEL Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalen på lithium-ion-batteriet, kan batteriet kortsluttes, hvilket kan medføre brand. Ved opbevaring af lithium-ion-batteriet skal du sørge for at overholde reglerne for følgende indhold. ○ Placér ikke elektrisk ledende snavs, søm og ledninger som jern- og kobberledning i opbevaringskassen. ○ For at hindre kortslutning skal du sætte batteriet i værktøjet og sætte batteridækslet sikkert på for opbevaring, indtil du ikke længere kan se ventilatoren.

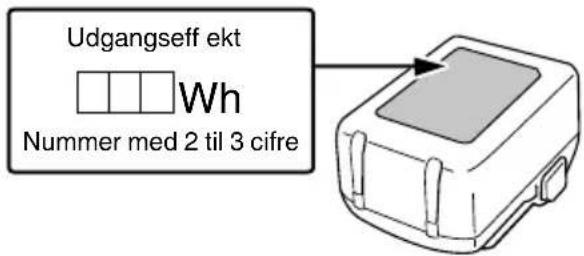

VEDRØRENDE TRANSPORT AF

LITHIUM-ION-BATTERI Ved transport af lithium-ion-batteri bedes du overholde følgende forholdsregler. ADVARSEL Giv transportfi rmaet besked om, at pakken indeholder et lithium-ion-batteri, informér fi rmaet om batteriets udgangseff ekt, og følg transportfi rmaets instruktioner, når du arrangerer transport. ○ Lithium-ion-batterier, der overstiger en udgangseff ekt på 100 Wh, betragtes som værende i fragtklassifi ceringen farligt gods og kræver særlige anvendelsesprocedurer. ○ Ved transport til udlandet skal du overholde international lovgivning samt regler og bestemmelser i det land, der transporteres til.

Udgangseff ekt Nummer med 2 til 3 cifre

FORHOLDSREGLER FOR USB-

ENHEDENS TILSLUTNING (UC18YSL3) Når et uforudset problem opstår, kan dataene i en USB-enhed tilsluttet til dette produkt, blive ødelagt eller gå tabt. Sørg altid for at sikkerhedskopiere alle indeholdte data i USB-enheden, inden anvendelse med dette produkt. Vær venligst opmærksom på, at vores virksomhed ikke påtager sig nogen form for ansvar for data gemt på en USB-enhed, som bliver ødelagt eller går tabt, eller for skader, der kan opstå med en tilsluttet enhed. ADVARSEL ○ Før anvendelse skal du kontrollere tilslutningen af USB-kablet for defekter eller beskadigelse. Anvendelse af et defekt eller beskadiget USB-kabel kan medføre røgudvikling eller antænding. ○ Når produktet ikke anvendes, skal du dække USB-porten med gummidækslet. Ophobning af støv, osv. i USB-porten kan medføre røgudvikling eller antænding. BEMÆRK ○ Der kan være lejlighedsvis pause under USB-opladning. ○ Når en USB-enhed ikke oplades, skal du fjerne USB-enheden fra opladeren. Gør du ikke det, kan det ikke alene reducere levetiden for en USB-enhed, men også medføre uventede ulykker. ○ Det er sandsynligvis ikke muligt at oplade visse USB-enheder alt efter typen af enhed.

Dette produkt overholder IP56 beskyttelsesklassifi ceringer (støv-modstand og vandtæthed) for elektrisk udstyr, som fastsat i de internationale IEC regler. (Kun hovedenheden er i overensstemmelse med IP56 beskyttelsesklassifi ceringen, når enheden er udstyret med et batteri.) [Beskrivelser af IP Koder] IP56 Beskyttelsesklassifi cering for vandgennemtrængning Ingen skadelig påvirkning på udstyret, når det sprøjtes med kraftige vandstråler fra alle retninger (vandtæt). (100 L vand per minut sprøjtes i ca. tre minutter, fra en afstand på ca. tre meter, med anvendelse af en sprøjtedyse med en diameter på 12,5 mm.) Beskyttelsesklassifi cering for ekstern påvirkning af faste genstande Støv, der kan forårsage skadelige virkninger på udstyret, må ikke være i stand til at trænge ind (støv-resistens). (Udstyret skal efterlades ikke-operabel i et prøvekammer, i hvilket partikler af talkumpulver med en diameter på mindre end 75 μm svæver i luften, ved brug af en bevægelsespumpe, med en hastighed på 2 kg pr kubikmeter, i otte timer.) Udstyret er konstrueret til at modstå påvirkningerne af støv og vand, men der er ingen garanti for, at det ikke vil fungere forkert. Undgå at bruge eller efterlade udstyret på steder, hvor det kan blive udsat for store mængder støv, eller på steder, hvor det er oversvømmet med vand eller er udsat for regnvand. 0000BookWR36DF.indb920000BookWR36DF.indb92 2022/10/1618:11:152022/10/1618:11:1593 Dansk

BETEGNELSER FOR DELE

(Fig. 1 – Fig. 19) Hammerbeholder Indikatorlampe for tilstanden Høj/Lav Ambolt (A) Selektorkontakt for automatisk stoptilstand Friktionsring (C) Indikatorlampe for automatisk stoptilstand LED-lampe Lås Udløserkontakt Indikatorlampe for opladning Kontaktpanel Indikatorkontakt for resterende batteri Batteri Indikatorlampe for resterende batteri Krog Skærmpanel Håndtag Rille Trykknap Skrue Motor Sekskantet 3/4"-gevindfatning Ambolt (B) O-ring Friktionsring (B) Stift Selektorkontakt for tilstanden Høj/Lav Sekskantet 1/2"-gevindfatning SYMBOLER ADVARSEL Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen. WR36DF / WR36DG : Batteri slagnøgle Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. Kun for EU-lande Elektrisk værktøj må ikke bortskaff es som almindeligt husholdningsaff ald! I henhold til det europæiske direktiv 2012/19/EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og tilbageleveres til en miljøvenlig genbrugsstation. Jævnstrøm

Hastighed uden belastning min

Omdrejning pr. minut Bpm Slaghastighed Almindelig bolt

Tilspændingsmoment (maks.) Størrelse på fi rkantet drev

• Afhænger af monteret batteri. Den tungeste vægt måles med BSL36B18 (forhandles separat). Batteri Lyser; Batteriet har over 75% af sin eff ekt tilbage. Lyser; Batteriet har omkring 50%–75% af sin eff ekt tilbage. Lyser; Batteriet har omkring 25%–50% af sin eff ekt tilbage. Lyser; Batteriet har mindre end 25% af sin eff ekt tilbage. Blinker; Batteriet er næsten tomt. Genoplad batteriet snarest muligt. Blinker; Udladning sat i bero på grund af høj temperatur. Fjern batteriet fra værktøjet, og lad det køle helt af. Blinker; Udladning sat i bero på grund af fejl eller funktionsfejl. Problemet kan være batteriet, så henvend dig til din forhandler. 0000BookWR36DF.indb930000BookWR36DF.indb93 2022/10/1618:11:152022/10/1618:11:1594 Dansk STANDARDTILBEHØR Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet på side 234. Der forbeholdes ret til ændringer i standardtilbehør uden varsel. ANVENDELSE Fastgøring og løsning af alle typer bolte og møtrikker, der bruges til at sikre strukturelle elementer SPECIFIKATIONER Denne maskines specifi kationer er opstillet i tabellen på side

BEMÆRK Grundet HiKOKI’s løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. Batteri Model BSL36A18 Spænding 36 V / 18 V (Automatisk skift*) Batteriets kapacitet 2,5 Ah / 5,0 Ah (Automatisk skift*)

• Værktøjet selv vil automatisk skifte over. OPLADNING Inden det elektriske værktøj tages i brug, oplades batteriet som følger.

1. Tilslut opladerens netkabel til kontakten.

Ved tilslutning af opladerens stik til en kontakt, blinker indikatorlampen for opladning rødt (ét blink i sekundet).

2. Sæt batteriet i opladeren.

Når et batteri sættes i opladeren, blinker indikatorlampen for opladning blåt. Når batteriet er fuldt opladet, lyser indikatorlampen for opladning grønt. (Se Tabel 1) (1) Indikation for indikatorlampe for opladning Indikationerne for indikatorlampen for opladning er som vist i Tabel 1, alt efter opladerens eller det genopladelige batteris tilstand. Tabel 1 Status for oplader Status for indikatorlampe Betydning af indikation Før opladning TIL/FRA i intervaller på 0,5 sek. (RØD) Sat til strømkilde *1 Mens opladning Lyser i 0,5 sek. i intervaller på 1 sek. (BLÅ) Oplades ved mindre end 50% Lyser i 1 sek. i intervaller på 0,5 sek. (BLÅ) Oplades ved mindre end 80% Lyser vedvarende (BLÅ) Opladet til mere end 80% Opladning fuldført Lyser vedvarende (GRØN) (Kontinuerlig brummelyd: Ca. 6 sekunder) Overophedning standby TIL/FRA i intervaller på 0,3 sek. (RØD) Batteriet er overophedet. Ude af stand til at oplade. *2 Opladning er umulig TIL/FRA i intervaller på 0,1 sek. (LILLA) (Periodisk brummelyd: Ca. 2 sekunder) Funktionsfejl i batteri eller oplader *3 *1 Hvis den røde lampe bliver ved med at blinke selv efter, at opladeren er blevet monteret, skal du kontrollere for at bekræfte, at batteriet er blevet sat helt i. *2 Selvom opladningen starter, når batteriet er kølet af, selv når det bliver siddende i, er den bedste praksis at fjerne batteriet og lade det køle af på et skyggefuldt sted med god ventilation inden opladning.

○ Sæt batteriet helt i. ○ Kontrollér for at bekræfte, at der ikke sidder fremmedlegemer fast i batteriets fatning eller terminaler. <Hvis opladning tager lang tid> ○ Opladning tager længere tid ved meget lave omgivende temperaturer. Oplad batteriet på et varmt sted (eksempelvis indendørs). ○ Blokér ikke udluftningen. Ellers overophedes opladeren indeni, hvilket nedsætter opladerens ydeevne. ○ Hvis køleventilatoren ikke virker, skal du kontakte et autoriseret HiKOKI-servicecenter for reparation. 0000BookWR36DF.indb940000BookWR36DF.indb94 2022/10/1618:11:172022/10/1618:11:1795 Dansk (2) Vedrørende det genopladelige batteris temperaturer og opladningstid Temperaturene og opladningstiden bliver som vist i Tabel 2. Tabel 2 Model UC18YSL3 Batteritype Li-ion Opladningsspænding 14,4–18 V Temperaturer, hvor batteriet kan genoplades 0°C–50°C Opladningstid for batterikapacitet, ca. (ved 20°C) 1,5 Ah 15 min 2,0 Ah 20 min 2,5 Ah 25 min 3,0 Ah 20 min (BSL1430C, BSL1830C: 30 min) 4,0 Ah 26 min (BSL1840M: 40 min) 5,0 Ah 32 min 6,0 Ah 38 min 8,0 Ah 52 min Multivoltbatteri 1,5 Ah ( 2-enhed) 20 min 2,5 Ah ( 2-enhed) 32 min 4,0 Ah ( 2-enhed) 52 min Antal battericeller 4–10 Ladespænding til USB 5 V Ladestrøm til USB 2 A Vægt 0,6 kg BEMÆRK Genopladningstiden kan variere alt efter den omgivende temperatur og strømkildens spænding.

4. Frakobl opladerens netledning fra kontakten.

5. Hold godt fat om opladeren, og træk batteriet ud.

BEMÆRK Sørg for at trække batteriet ud af opladeren efter brug, og opbevar det derefter. Vedrørende elektrisk udladning i tilfælde af nye batterier osv. Idet den kemiske substans inde i nye batterier samt batterier, der ikke har været anvendt i længere tid, ikke er aktiveret, kan den elektriske udladning være lav ved brug af batterierne første og anden gang. Dette er et midlertidigt fænomen, og den tid, der normalt er påkrævet til genopladning, gendannes ved at genoplade batterierne 2 – 3 gange. Sådan forlænger du batteriernes ydeevne. (1) Genoplad batterierne, før de afl ades helt. Når du synes, at strømmen til værktøjet bliver svagere, skal du indstille brugen af værktøjet og genoplade dets batteri. Hvis du bliver ved med at anvende værktøjet og udtømme den elektriske strøm, kan du beskadige batteriet, og dets levetid forkortes. (2) Undgå genopladning ved høje temperaturer. Et genopladeligt batteri er varmt umiddelbart efter brug. Hvis et sådant batteri genoplades straks efter brug, forringes den kemiske substans inde i batteriet, og batteriets levetid forkortes. Lad batteriet ligge, og genoplad det, når det har kølet af i et stykke tid. FORSIGTIG ○ Hvis batteriet oplades, mens det er varmt efter at have ligget længe på et sted med direkte sollys, eller fordi batteriet lige har været anvendt, lyser opladerens indikatorlampe for opladning i 0,3 sekunder, hvorefter det ikke lyser i 0,3 sekunder (slukkes i 0,3 sekunder). I et sådant tilfælde skal batteriet først have lov til at køle af, hvorefter opladningen kan påbegyndes. ○ Når indikatorlampen for opladning blinker hurtigt (ved 0,2 sekunders intervaller), skal du efterse for og fjerne eventuelle fremmedlegemer i opladerens batteristik. Hvis der ikke er nogen fremmedlegemer, er det muligt, at batteriet eller opladeren ikke fungerer korrekt. Lad et autoriseret servicecenter se på problemet.

MONTERING OG ANVENDELSE

Handling Figur Side Fjernelse og isætning af batteriet

Indikator for resterende batteri 5 2 Fjernelse og isætning af krogen 6 3 Sådan anvender du krogen 7 3 Montering af stikket*

Betjening af kontakt

Stramning af tilstandsvælger- funktion*

Tilstandsvælgerkontakt for automatisk stop

Tilstand for automatisk stop 15 4 Automatisk langsom tilstand 16 4 Opladning af USB-enhed i en stikkontakt 17-a 5 Opladning af USB-enhed og batteri i en stikkontakt 17-b 5 Sådan genoplades USB-enhed

Efter endt opladning af USB- enhed

*1 Montering af fatning Vælg den fatning, der skal anvendes. [WR36DF] (1) Skub O-ringen ud af rillen, få derefter hullet i fatningen til at fl ugte med hullet i ambolten, og sæt ambolten ind i fatningen. (2) Sæt stiften ind i fatningen. (3) Mens du sikrer dig, at stiften ikke falder af, skal du montere O-ringen i rillen på fatningen. [WR36DG] (1) Få de fi rkantede dele af stikket til at fl ugte med ambolten. (2) Sørg for at sætte stikket helt i ved at skubbe det helt ind i ambolten. (3) Ved fjernelse af stikket skal du trække det ud af ambolten. 0000BookWR36DF.indb950000BookWR36DF.indb95 2022/10/1618:11:172022/10/1618:11:1796 Dansk *2 Sådan anvender du LED-lyset For at forhindre det batteriforbrug, der forekommer, når du glemmer at slukke for LED-lampen, går lyset automatisk ud efter omkring 10 sekunder. *3 Stramning af tilstandsvælger-funktion FORSIGTIG Vælg stramningstilstand, mens aftrækker-kontakten slippes. Hvis du ikke gør det, kan det forårsage funktionsfejl. BEMÆRK ○ Den passende indstilling varierer alt efter skruen og det materiale, der skrues i. Justér indstillingen for tilspændingstilstand ved at foretage testtilspænding af et antal skruer. ○ Tilspændingstilstanden kan kun ændres, hvis batteriet er blevet monteret i værktøjet, og kontakten er blevet trukket. (1) Selektorkontakt for indstillingen Høj/Lav (Fig. 13) Stramningstilstanden skifter mellem 4 forskellige rotationshastigheder, hver gang der trykkes på selektorkontakten for tilstanden Høj/Lav. (2) Selektorkontakt for automatisk stoptilstand (Fig. 14) Hver gang der trykkes på selektorkontakten for valg af automatisk stoptilstand, skifter den automatiske stopfunktion mellem TIL og FRA. ○ Tilstandsindstillingen Høj/lav Tilstand 1 600 min

Tid for automatisk stop: FRA ANVENDELSE: [Tilstand 1 og 2] Til arbejde, der kræver fi njusteringer. [Tilstand 3] Til arbejde, der kræver, at strømmen udelades. [Tilstand 4] Til arbejde, der kræver strøm og hastighed. (3) Tilstand for automatisk stop (Fig. 15) Stopper automatisk, når et forhåndsindstillet tidsrum er gået. Skub trykknappen hen på den fremadgående position (“R”), og tryk derefter på tilstandsvælgerkontakten for automatisk stop for at vælge indstilling. ○ Indstilling for tilstand for automatisk stop Tilstand 1 600 min

Tid for automatisk stop: Stopper inden for 1,2 sekunder efter start af slaget. ANVENDELSE: [Tilstand 1] Midlertidig tilspænding af stålramme osv. [Tilstand 2] Midlertidig tilspænding af truckens hjulmøtrik eller rørsystem osv. [Tilstand 3 og 4] Midlertidig tilspænding af tungt maskineri eller brobjælke osv. (4) Automatisk langsom tilstand (Fig. 16) Stopper i et forhåndsindstillet tidsrum og/eller ændrer automatisk hastigheden til en forhåndsindstillet hastighed. Skub trykknappen hen på den fremadgående position (“L”), og tryk derefter på tilstandsvælgerkontakten for automatisk stop for at vælge indstilling. ○ Indstilling for automatisk langsom tilstand Tilstand 1 600 min

[Udløserforskydning: Maksimum] Holder pause i 0,5 sekunder efter registrering af, at bolten er løsnet.

alt efter, hvor langt udløseren trækkes efter genstart. (Rotation stopper ikke efter genstart). [Udløserforskydning: Halvvejs] Holder pause i 0,5 sekunder efter registrering af, at bolten er løsnet.

Rotationshastigheden reduceres som følger alt efter, hvor langt udløseren trækkes efter genstart. (Rotation stopper ikke efter genstart). 60–330 min

ANVENDELSE: Til arbejde med at løsne bolte eller møtrikker. Denne funktion hjælper med at forhindre, at møtrikkerne falder ned, når de løsnes. BEMÆRK Alt efter faktorer såsom størrelse på bolt eller møtrik, anvendt fatning og grad af stramning er der risiko for, at møtrikker falder af ved et uheld, hvis møtrikken kører af skruegevindet, mens det elektriske værktøj kører. 0000BookWR36DF.indb960000BookWR36DF.indb96 2022/10/1618:11:172022/10/1618:11:1797 Dansk

VEDLIGEHOLDELSE OG EFTERSYN

1. Kontrol af fatningen

En slidt eller deform fatning, med sekskantet eller fi rkantet hul, vil ikke give den nødvendige stramning af tilpasningen mellem møtrikken eller ambolten, og kan som følge heraf, resultere i tab af fastspændingsmoment. Vær regelmæssigt opmærksom på slid i fatningshullerne, og udskift til en ny, hvis det er nødvendigt.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.

3. Vedligeholdelse af motoren

Motordelen er selve “hjertet” af det elektriske værktøj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/eller bliver våd af olie eller vand.

4. Inspektion af terminaler (værktøj og batteri)

Efterse for at sikre dig, at spåner og støv ikke har samlet sig på terminalerne. Kontrollér med mellemrum før, under og efter betjening. FORSIGTIG Fjern eventuelle spåner og støv, som måtte have samlet sig på terminalerne. Hvis du ikke gør det, kan det forårsage funktionsfejl.

5. Udvendig rengøring

Når værktøjet er snavset, kan du tørre det af med en blød, tør klud eller en klud fugtet med sæbevand. Brug ikke kloropløsning, benzin eller fortynder, da disse væsker opløser plastik.
