| Produkttype | Slagnøgle (slagskruemaskine) |
| Mærke | HiKOKI |
| Model | WR 25SE |
| Strømforsyning | Netforsyning (med ledning) |
| Forsyningsspænding (standard) | 230 V ~ (varierer efter område) |
| Effektforbrug | 900 W |
| Tomgangshastighed | 1100 min⁻¹ |
| Slagfrekvens | 1500 min⁻¹ |
| Maks. tilspændingsmoment | 1000 N·m |
| Drivfirkant | 25,4 mm (1") |
| Kapacitet højstyrkebolte | M22 – M24 |
| Kapacitet almindelige bolte | M22 – M30 |
| Vægt (ifølge EPTA 01/2014) | 8,4 kg |
| Beskyttelsesfunktioner | Beskyttelse mod overbelastning og stigning i intern temperatur |
| Omdrejningsretning | Vendbar (R: med uret, L: mod uret) |
| Sidehåndtag | Ja (monterbar) |
| Ophængskrog | Ja (afmonterbar, Fig. 4) |
| Medfølgende tilbehør | Værktøjskasse (1 stk) |
| Rutinemæssig vedligeholdelse | Inspicer patronen, kontroller fastgørelsesskruerne, beskyt motoren mod fugt |
| Anbefalet sikkerhedsudstyr | Beskyttelsesbriller, høreværn, skridsikre sko |
| Garanti | I overensstemmelse med nationale regler; dækker ikke misbrug |
Ofte stillede spørgsmål - WR 25SE HiKOKI
Brugerspørgsmål om WR 25SE HiKOKI
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Skruetrækker i PDF-format gratis! Find din vejledning WR 25SE - HiKOKI og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. WR 25SE af mærket HiKOKI.
BRUGSANVISNING WR 25SE HiKOKI
(Oversaettelse af original brugervejledning)

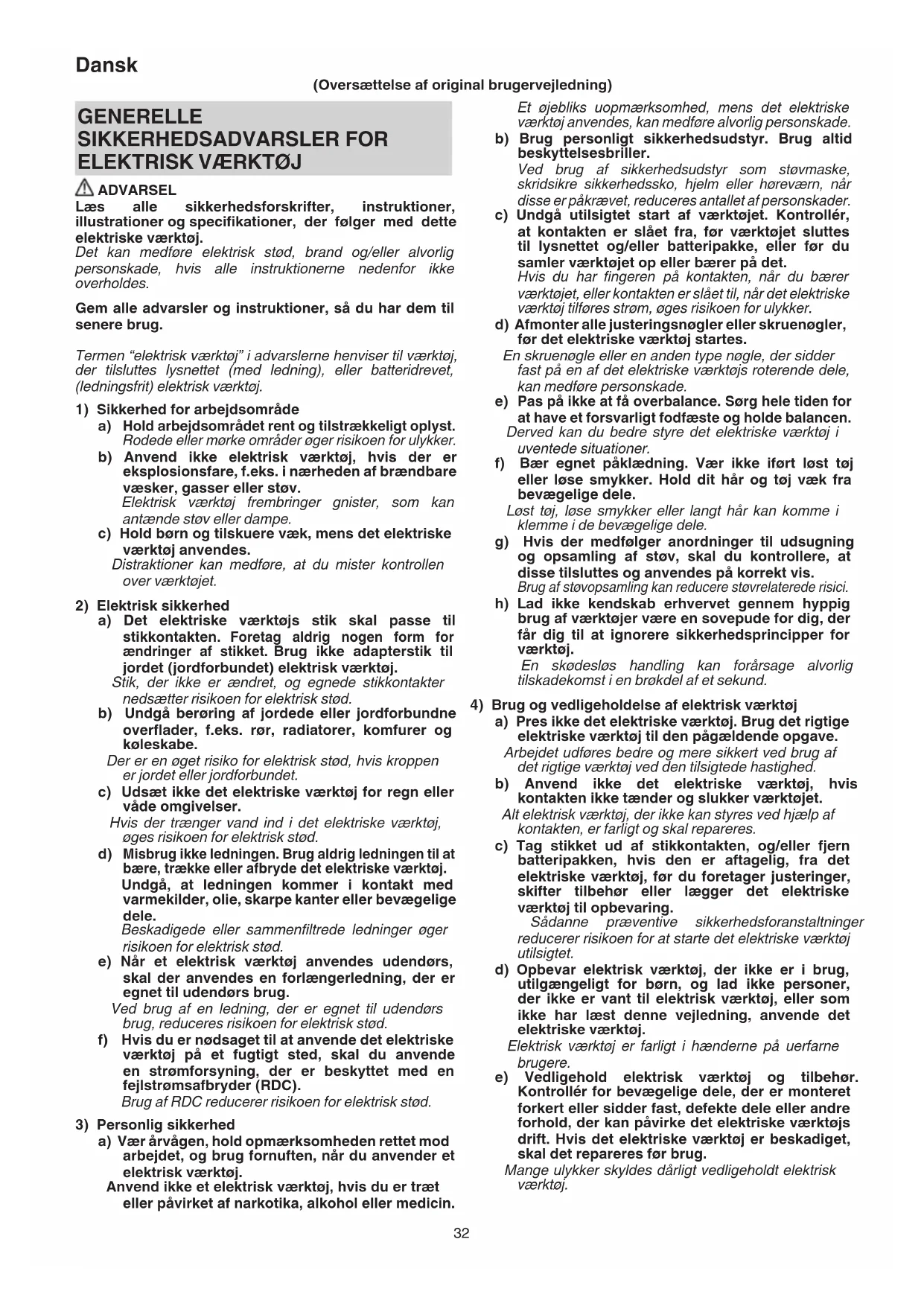

GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÆRKTØJ
ADVARSEL
Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifikationer, der folger med dette elektriske værktøj.
Det kan medfrole elektrisk stod, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor/DDke overholds.
Gem alle advarsler og instruktioner, sa du har dem til senere brug.
Termen "elektrisk værktoj" i adverslerne henviser til værktoj, der tilsluttes lysnettet (med ledning), aller batteridrevet, (ledningsfrit) elektrisk værktoj.
1) Sikkerhed for arbejdsomrade
a) Hold arbejdsområdet rent og tilstrækkeligt oplyst.
Rodede eller mørke områder øger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller stov. Elektrisk værktøj frembringer gnister, som kan antændene stov eller dampe.
c) Hold bo: n og tilskuere væk, mens det elektriske værktj anvendes.
Distractioner kan medfore, at du mister kontrollen over værktøjet.
2) Elektrisk sikkerhed
a) Det elektriske værktøjs stik skal passer til stikkontakten. Foretag aldrig nogen form forændringer af stikket. Brug ikke adapterstik til jordet (jord forbundet) elektrisk værktøj.
Stik, der/DDke er aendret, og egnede stikkontakter nedsætter risikoen for elektrisk stød.
b) Undgå berøring af jordede eller jord forbundne overflader, f.eks. rør, radiatorer, komfurer og koleskabe.
Der er en oget risiko for elektrisk stod, hvis kroppen er jordet aller jord forbundet.
c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser.
Hvis der trænger vand ind i det elektriske vaerktoj, oges risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen til at bare, trække eller afbryde det elektriske værktøj. Undgå, at ledningenkommen i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.
Beskadigede ellersammenfiltrede ledninger ogeresikoen forelektrisk stod.
e) När et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.
Ved brug af en ledning, der er egnet til udendors brug, reduceres risikoen for elektrisk stød.
f) Hvis du er nodsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en stromforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).
Brug af RDC reducerer risikoen for elektrisk stod.
3) Personlig sikkerhed
a) Vær árvågen, hold opmaerk somheden rettet mod arbejdet, og brug fornuften, när du anvender et elektrisk værktøj.
Anvend ikke et elektrisk værktøj, hvis du er træt eller pavirket af narkotika, alkohol eller medicin.
Et ojebliks uopmaerksohmed, mens det elektriske værktoj anvendes, kan medfore alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsessbriller.
Ved brug af sikkerhedsudstyr som stovmaske, skridsikre sikkerhedssko, hjelm aller horevarn, nar disse er pakravet, reduceres antallet af personskader.
c) Undgå utilsigitet start af værktøjet. Kontroller, at kontakten er slæt fra, for værktøjet slutters til lysnettet og/eller batteripakke, eller for du samler værktøjet op erller bærer på det.
Hvis du har fingeren pa kontakten, nar du bærer værktojet, eller kontakten er slæt til, nar det elektriske værktoj tilfores strom, øges risikoen for ulykker.
d) Afmonter alle justeringsnogler aller skruenogler, for det elektriske værktoj startes.
En skruenøgle erlen anden type nogle, der sidder fast pa en af det elektriske værktojs roterende dele, kan medfore personskade.
e) Pas på违法犯罪 at fá overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen.
Derved kan du bedre styre det elektriske værktøj i uventede situationer.
f) Bær egnet påklædning. Vær ikke iført løst toj aller lose smykker. Hold dit hær og toj væk fra bevægelige dele.
Lost toj, lose smykker ellr langt hare kan komme i klemme i de bevagelige dele.
g) Hvis der medfolger anordninger til udsugning og opsamling af stov, skal du kontrollere, at disse tilsluttes og anvendes pa korrekt vis.
h) Lad/DDke kendskab erhvervet gennem hyppig brug af varktojer vare en sovepude for dig, der far dig til at anomalere sikkerhedsprincipper for varktoj.
En skodesløs handling kan forarssage alvorlig tilskadekomst i en brokdel af et sekund.
4) Brug og vedligeholdelse af elektrisk værktøj
a) Pres/DDet elektriske varktoj. Brug det rigtige elektriske varktoj til den pagaeldende opgave.
Arbejdet udfores bedre og mere sikkert ved brug af det rigtige varktoj ved den tilsigteh hastighed.
b) Anvend ikke det elektriske værktøj, hviskontakten ikke tænder og slukker værktøjet.
Alt elektrisk værktøj, der/DD ke kan styres ved hjaelp af kontakten, er farligt og skal repareres.
c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, for du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring.
Sādanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktoj utilsigtet.
d) Opbevar elektrisk værktoj, der/DD er i brug, utilgengeligt for born, og lad/DD peRsoner, der icke er vant til elektrisk værktoj, ellr som icke har lst denne vejledning, anvende det elektriske værktoj.
Elektrisk værktoj er farligt i hænderne på uerfarne brugere.
e) Vedligehold elektrisk værktøj og tilbehør. Kontroller for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele aller andre forhold, der kan pärvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres for brug.
Mange ulykker skyldes darligt vedligeholdt elektrisk vaerktoj.
f) Sorg for, at skereværktj er skarpt og rent.
Der er mindre risiko for, at korrekt vedligeholdt skareverektoj med skarpe kanter sætter sig fast, og det er nemmere at styre.
g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med这部分vejledning under hensyntagen til arbejdssforholdene og det arbejde, der skal udfores.
Der kan opsta farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigte.
h) Hold handtag og gribeflader tøre, rene og fri for olie og fedt.
Glatte handtag og gribeflader gør sikker handtering og kontrol over værktøj i uventede situationer umulig.
5) Service
a) Fá foretaget serviceeftersyn af dit elektriske værktøj hos en kvalificeret reparationstekniker, der kun bruger originale reservedele.
Derved sikres det, at sikkerheden ved det elektriske værktoj opretholdes.
FORHOLDSREGEL
Hold bo: n og fysisk svagelige personer pa afstand.
När værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.
SIKKERHEDSADVARSLER FOR SLAGNØGLE
Hold fast i elektrisk værktøj pa de isolerede gribeflader ved udførelse af en handling, hvor beslaget kankommen i kontakt med den skjulte ledningsføring eller dets egen ledning.
Beslag, derkommen i kontakt med en "strømforende" ledning kan ogss gore synlige metaldele pa det elektriske værktog "strømforende" og kan give operatoren elektrisk stød.
EKSTRA SIKKERHEDSADVARSLER
- Ved anvendelse af værktøj het oppe skal du sorge for, at der ikke befinder sig personer på jorden under dig.
- Anvend orepropper, hvis vaerktojet anvendes i laengere tid.
- Tryk kun på omskifteren, nr motoren er stoppet, i forbindelse med ændring af rotationsretning.
- Anvend en optransformer ved brug af forlaengerledning.
- Bekræft tilspændingsmomentet med en momentnogle før anvendelse for at kinne konstatere det korrekte tilspændingsmoment, der skal anvendes.
- Montér stikket ordentlich i slagnoglen med stikbolten og -ringen.
- Bekraeft, hvorvidt der er revner i stikket.
- Hold altid fast i handtaget og sidehandtaget pa slagnoglen. Ellers kan den producerede modkraft medfore i unogagtig og endda farlig korsel.
SYMBOLER
ADVARSEL
Det falgende viser symboler, som anvendes for maskinen. Vær sikker pa, at du forstår deres betydning, inden du begynder at bruge maskinen.
| WR22SE / WR25SE : Slagnøgle | |
| Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. |
| X | Kun for EU-lande Elektrisk værktøj@må ikke bortskaffes som almindeligt husholdningsaffald! I henhold til det europæiske direktiv 2012/19/EU om bortskaffelse af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles seperat og bortskaffes på en måde, der skåner miljøet mest muligt. |
| I | Slå boremaskine TIL |
| O | Slå boremaskine FRA |
| (R) | Rotation med uret |
| (L) | Rotation mod uret |
| Kobl det primäre stik fra stikkontakten | |
| Klasse II værktøj |
STANDARDTILBEHØR
Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet i nedenstaende.
O Kasse. 1
Der forbeholds ret til ændringer i standardtilbehør øden varsel.
ANVENDELS
| Model | WR22SE | WR25SE | |
| Spænding (after områder)* | (110V, 120V, 230V, 240V)~ | ||
| Indgangseffekt* | 800 W | 900 W | |
| Hastighed Eden belastning/slagrate | 1400 / 2000 min-1 | 1100 / 1500 min-1 | |
| Firkantet drev | 19 mm | 25,4 mm | |
| Kapaciteter (størrelse på bolte) | Hojspændingsbolt | M16 - M22 | M22 - M24 |
| Alminderig bolt | M14 - M24 | M22 - M30 | |
| Tilspændingsmoment (Maks.)** | 620 N·m | 1000 N·m | |
| Vægt*** | 5,2 kg | 8,4 kg | |
- Sorg for at kontrollere typeskiltet på produitet, da det kan ændres after områder.
Tilspaending at bolten.uden forlaengerledning ved nominel spanding.
* Vægt: I henchold til EPTA-procedure 01/2014
BEM/ERK
Grundet HiKOKl's lobende forskning og udvikling kan specifikationerne heriændresumen forudgaende varsel.
| Handling Figur Side | ||
| Montering af stikket (1) 1 | 81 | |
| Montering af sidehåndtaget 2 | 81 | |
| Ændring af rotationsretningen 3 | 81 | |
| Afmontering af krogbøjlen (WR25SE) | 4 | 81 |
| Valg af tilbehør* — | 83 |
- Vaelg tilbehør, der er egnet til en bestemt opgave. For detaljer, kontakt HiKOKIs autoriserede servicecenter.
1. Betjening af kontakt (Fig. 3)
Kontakten (2) på dette maskine fungerer som motorafbryder og omskifterkontakt for rotationsretning. När kontakten indstilles til R indikeret påhandtagsdækslet, drejer motoren med uret for at spænde bolten.
Nár kontakten indstilles til L, drejer motoren mod uret for at lösne bolten. Nár kontakten slippes, stopper motoren.
2. Driftstid
Tilspændingsmomentet forges, nár driftstiden forges. Men tilspændingsmomentet forges ikke over en bestemt værdi, selv hvis vaerktojet kores i laengere tid (Se Fig. 5).
3. Beskyttesefunktionen
Foratbeskytteværktjoetaktiveresbeskyttelsesfunktionen og lukker automatisk enheden ned i tilfela de af problemer. (Tabel 1)
Tabel 1
| Årsag til nedlukning |
| Automatisk nedlukning startet af overdreven belastning (*1) |
| Automatisk nedlukning startet som følge af værktøjets indvendige temperatur, der overstiger det angivne temperaturniveau (*2) |
*1 Beskyttelsesfunktion for overdreven belastning
I tilfælde af overdreven belastning lukker værktjoet ned for at undgå beskadigelse.
Fortsæt ikke opgåven med stor belastning, tag stromledningen ud af stikkontakten, ogøyden tilbage for at nulstille.
*2 Beskyttesfunktion for forhøjet temperatur
Automatisk nedlukning aktiveres for at undgå beskadigelse ved hoje temperaturer. Værktøjets indvendige temperatur stiger ved opgaver, der omfatter brug af store spændinger på elektricitet, eller narr værktøjet anwendes i omgivelser med hoj temperatur.
Lad værktøj ligge i 10 til 15 minutter, før du fortsetter opgaven.
VEDLIGEHOLDELSOG EFTERSYN
1. Eftersyn af stikket
Et slidt eller deformmt sekskantet stik eller stik med firkantet hul giver ikke en passende tilspænding af beslaget mellem@mtrikkenller prægestemplct,hvilket medforer tab af tilspændingsmoment.Vaer jævnlig opmaerkoms pa slid af stikkets huller, og udskift stikket med et nyt, hvis det er不同程度.
2. Eftersyn af monteringsskruerne
Efterse regelmæssigt alle monteringsskruer, og sorg for, at de er spændt ordentigt. Hvis nogle af skruerne er lose, skal du omgaende spænde demigen. Hvis du ikke gør det, kan det medfrole alvorlig fare.
3. Vedligeholdelse af motoren
Motorden er selve "hjertet" af det elektriske værktoj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/eller bliver vad af olie eller vand.
4. Udskiftning af netledning
Hvis det er nodvendigt at udskifte netledningen, skal det gores af producenten af denen af sikkerhedsmaesige arsager.
FORSIGTIG
Ved anvendelse og vedligeholdelse af el-veerktoj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, noje overholds.
GARANTI
Vi yder garanti pa elektriske værktjoer fra HiKOKI i henhold til lovmaessige/nationale saerbestemmelse aft erter land. Denne garanti dækker ikke defekter eller beskadigelse som folge af mishandling, misbrug eller normal slitage. I tilfæle de klager bedes du indsende det elektriske værktoj, samlet med det GARANTIBEVIS, der forefindes i slutningen af/DDne handteringsgvejledning, til et HiKOKI-autorisaret servicecenter.
Information om luftbären stoj og vibration
De malte verdier blev fastsat i overensstemmelse med EN62841 og erklaret i overensstemmelse med ISO 4871.
Det afmälte A-vægtede lydniveau: 106 dB (A) (WR22SE) 108 dB (A) (WR25SE)
Det afmalle A-vaegtede lydtryksniveau: 95 dB (A) (WR22SE) 97 dB (A) (WR25SE)
Usikkerhed K: 3 dB (A).
Brug horeværn.
De samlede vibrationsværddier (treaksiel vektorsum) bestem i overensstemmelse med EN62841.
Slagspænding af beslag ved værktjets maksimale kapacitet:
Vibrationsudsendelsesesværdi a_h = 15,2m / s^2
Usikkerhed K = 1,5 m/s²
Den angivne totale vibrationsværdi er blevet malt i henhold til en standardiseret testmetode og kan anvendes til atSAMmenigne et værktj med et andet.
Den kan ogsa anvendes ved en indledningsvis vurdering af eksponderingen.
ADVARSEL
Vibrationsudsendelsen under faktisk brug af det elektriske værktøj kan afvige fra den erklæredet totalværdi alt after, hvordan værktøjanwendes.
For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponderingen ved brug under virkelige forhold (hvor der er taget hjojde for alle dele af betjeningscyklen, som fx nar værktjoet er slukket, og nar det korer i tomgang, u Dover tiden hvor der trykkes pa aftrækkeren).
BEMERK
Grundet HiKOKI's lobende forskning og udvikling kan spekifikationerne heri ændres uden forudgaende varsel.
