| Ürün tipi | Darbeli lokma anahtarı (darbeli tornavida) |
| Marka | HiKOKI |
| Model | WR 25SE |
| Besleme | Şebeke (güç kablosu ile) |
| Besleme gerilimi (standart) | 230 V ~ (bölgeye göre değişir) |
| Güç tüketimi | 900 W |
| Boşta devir sayısı | 1100 min⁻¹ |
| Darbe oranı | 1500 min⁻¹ |
| Maksimum sıkma torku | 1000 N·m |
| Tahrik kare bağlantısı | 25,4 mm (1 inç) |
| Yüksek dayanımlı cıvata kapasitesi | M22 – M24 |
| Normal cıvata kapasitesi | M22 – M30 |
| Ağırlık (EPTA 01/2014'e göre) | 8,4 kg |
| Koruma fonksiyonları | Aşırı yük ve iç sıcaklık artışına karşı koruma |
| Dönüş yönü | Tersinir (R: saat yönü, L: saat yönünün tersi) |
| Yan tutamak | Evet (takılabilir) |
| Askı kancası | Evet (sökülebilir, Şekil 4) |
| Dahil aksesuarlar | Kutu (1 adet) |
| Günlük bakım | Lokmayı kontrol edin, sabitleme vidalarını kontrol edin, motoru nemden koruyun |
| Önerilen güvenlik ekipmanı | Koruyucu gözlük, işitme koruyucu, kaymaz ayakkabı |
| Garanti | Ulusal düzenlemelere uygundur; yanlış kullanımı kapsamaz |
Sık sorulan sorular - WR 25SE HiKOKI
Kullanıcıların soruları hakkında WR 25SE HiKOKI
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Vidalama PDF formatında ücretsiz! Kılavuzunuzu bulun WR 25SE - HiKOKI ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. WR 25SE markasının HiKOKI.

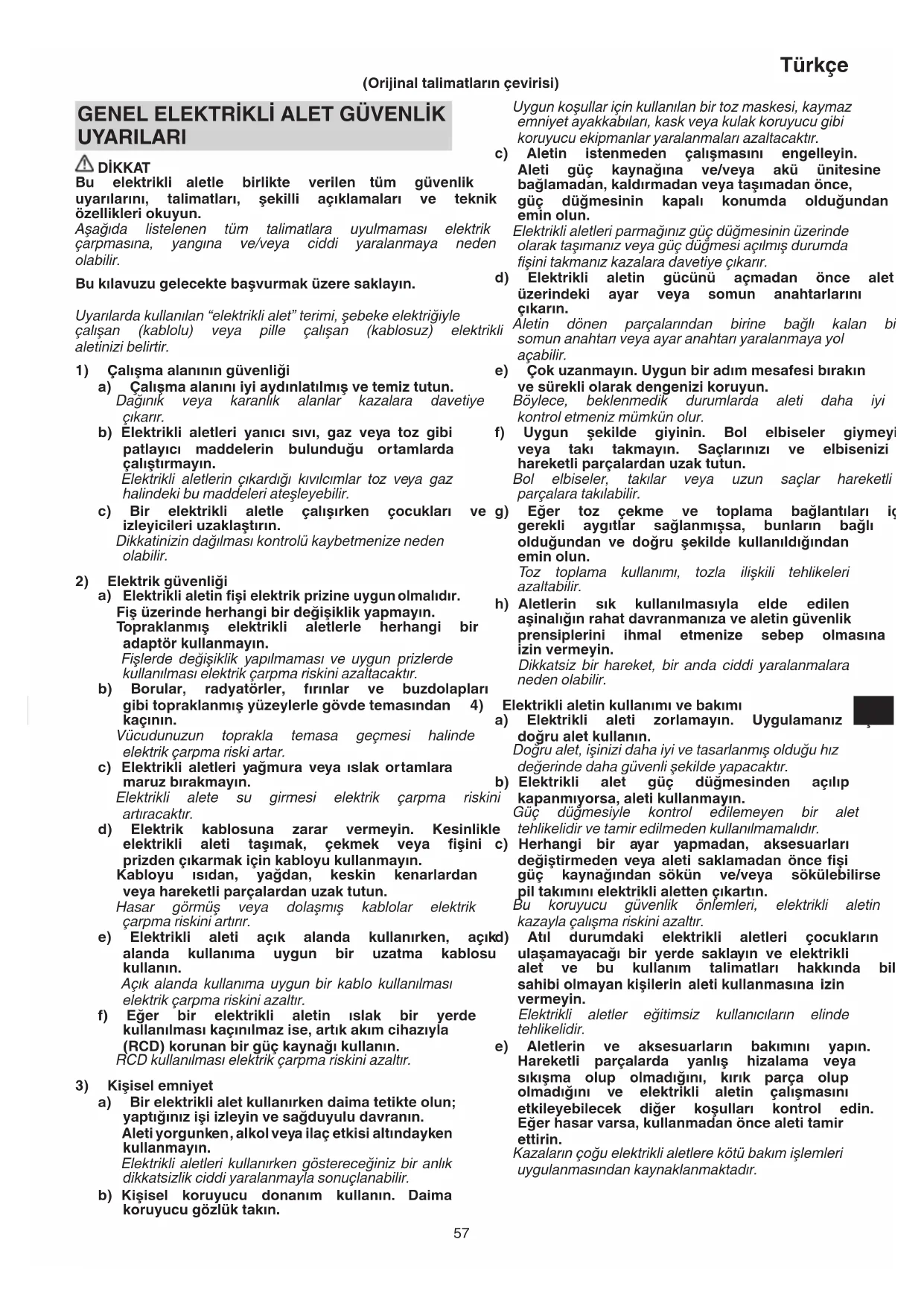

KULLANIM KILAVUZU WR 25SE HiKOKI
Bu elektriki alelete birlikte verilen tum guvenlik uyarilarini, talimatlari, sekilli açiklamaları ve teknik Özellikleri okuyun.
Asagida listelenentum talimatlara uyulmamasielektrik carpmasina, yangina ve/veya ciddi yaralanmaya neden olabilir.
Bu kilavuzu gelecekte basvurmak uzere saklayin.
Uyarilarda kullanan "elektrikli alet" terimi, sebeke elektrigiyle calisan (kablolu) veya pille calisan (kablosuz) elektrikli aletinizi belirtir.
1) Calisma alaninin guvenligi
a) Calisma alanini iyi aydinlatilmis ve temiz tutun. Daginik veya karanlik alanlar kazalara davetiye cikarir.
b) Elektrikli aleleri yanici siv, gaz veya toz gibi patlayici maddelerin bulundugu ortamlarda calistirmayin. Elektrikli alelerin cikardigi kivilcimlar toz veya gaz halindeki bu maddeleri atesleyebilir.
c) Bir elektrikli alette calisirken cocuklar ve izleyicileri uzaklastirin. Dikkatinizin dagilmasi kontrolu kaybetmenize neden olabilir.
2) Elektrik güvenligi
a) Elektrikl aletin fişi elektrik prizine uygun olmaldir. Fis üzerinde herhangi bir degisiklik yapmayin. Topraklanmisi elektrikl aletlerle herhangi bir adaptor kullanmayin. Fislerde degisiklik yapilmaması ve uygun prislerde kullanilması elektrik carpma riskini azaltacaktir.
b) Borular, radyatorler, firinarve buzdolaplan gibi topraklanmis yüzeylerle govde temasindan 4) kaçınin. Vucudunuzun toprakla temasa gezmesi halinde elektrik carpma riski artar.
c) Elektrikli aleleri yagmura veya islak ortamlara maruz birakmayin. Elektrikli alete su girmesi elektrik carpma ris ariracaktir.
d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti tasimak,cekmek veya fisini c) prizden cikarmak icin kabloyu kullanmayin. Kabloyu isidan, ya'dan, keskin kenarlardan veya hareketli parcalardan uzak tutun. Hasar gormus veya dolasmis kabolar elektrik carpma riskini artirr.
e) Elektriklaleti aci k alanda kullanirken, ackd) alanda kullanima uygun bir uzatma kablosu kullanin. Aci k alanda kulanimya uygun bir kablo kullanilmasi elektrik carpma riskini azaltir.
f) Eger bir elektrikl aletin islak bir yerde kullanilmasi kaçınilmaz ise, artik akim cihazıyla (RCD) korunan bir güç kaynagi kullanin. RCD kullanilmasi elektrik carpma riskini azaltir.
3) Kisisel emniyet
a) Bir elektrikli alet kullanirken daima tetikte olun; yaptiginiz isi izleyin ve sagduyulu davranin. Aleti yorganken, alkol veya ilac etkisi altindayken kullanmayin. Elektrikli aletleri kullanirken gosterreichiniz bir anlik dikkatsizlik ciddi yaralanmayla sonuclarabilir.
b) Kisisel koruyucu donanim kullanin. Daima koruyucu gozluk takin.
Uygun kosullar增長 kullanilan bir toz maskesi, kaymaz emniyet ayakkabilari, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmalar an zaltacaktir.
c) Aletin istenmeden calismasini engelleyin. Aleti guc kaynagina ve/veya aku unitesine baglamadan, kaldirmadan veya taSIMadan once, guc dugmesinin kapali konumda oldugundan emin olun.
Elektrikli aleleri parmaginiz guc dugmesinin uzerinde olarak tasimaniz vya guc dugmesi acilmis durumda fisini takmaniz kazalara davetiye cikanr.
d) Elektriki aletin gucunu açmadan once alet üzerindeki ayar veya somun anahtarlarini Çikarın.
Aletin donen parcalarindan birine bagli kalan bi somun anahtari veya ayar anahtari yaralanmaya yol acabilir.
e) Cok uzanmayin. Uygun bir adim mesafesi birakin ve surekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha kontrol etmeniz mumkün olur.
f) Uygun sekilde giyinin. Bol elbiseler giymeyi veya takitakmayin.Saclarinizi veelbisenizi hareketli parcalardan uzak tutun. Bol elbiseler, takilar veya uzun saclar hareketli parcalara takilabilir.
g) Eger toz cekme ve toplama baglantilari i gerekli aygitlar saglanmissa, bunlarin bagli oldugundan ve dokru sekilde kullanildigindan emin olun. Toz toplama kullanimi, tozla iliskili tehlikeleri azaltabilir.
h) Aletlerin sik kullanilmasıyla elde edilen asinaligin rahat davranmaniza ve aletin güvenlik prensiplerini ihmal etmenize sebep olmasina izin vermeyin. Dikkatsiz bir hareket, biranda ciddi yaralanmalara neden olabilir.
Elektriki aletin kullanimi ve bakimi
a) Elektrikli aleti zorlamayin. Uygulamaniz dokru alet kullanin. Dogru alet, isinizi daha iyi ve tasarlanmis oldugu hiz degerinde daha guvenli sekilde yapacaktir.
b) Elektrikli alet guc dugmesinden aciip nki kapanmyorsa, aleti kullanmayin.
Güç Düɡmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmen kullanilmamaldir. Herhangi bir ayar yapmadan, aksesuarlaridehyigişirmeden veya aleti saklamadan once fişi Güç kaynagindan sökün ve/veya sökulebilirspil takimi elektrikli aletten cikartin.
Bu koruyucu güvenlik onlemleri, elektrikli aletin kazayla calisma riskini azaltir.
Atil durumdaki elektrikli aleleri*cocuklarin ulasamayacagi bir yerde saklayin ve elektrikli alef ve bu kullanim talimatlari hakkinda bil sahibi olmayan kisilerin aleti kullanmasina izin vermeyin. Elektrikli aleler egitimsiz kullanicilarin elinde tehlikelidir.
e) Aletlerin ve aksesuararin bakimini yapin. Hareketli parcalarda yanlş hizalama veyasikisma olup olmadigiin, krik parca olup olmadigiin ve elektrikli aletin calismasin etkileybeilecek diger kosullari kontrol edin. Eger hasar varsa, kullanmadan once aleti tamirettirin.
Kazalarin cogu elektrikl aetlere kotu bakim islemleri uygulanmasindan kaynaklanmaktadir.
f) Aletleri keskin ve temiz tutun.
Uygun sekilde bakimi yapilan, keskin kenarlara sahip alelterin sikisma ihimali daha azdir ve kontrl edilmesi daha kolaydir.
g) Elektrikli aleti, aksesuarlari, uclari, v.b., talimatlara uygun sekilde, calisma kosullarini ve yapilacak isi goz onunde bulundurarak kullanin.
Elektrikli aletin amaçlanan kullanımlardan farklı islemler icin kullanilmasi tehligi bir duruma acabilir.
h) Tutamaklari ve kavrama yüzeylerini kuru, temiz, yagsiz ve gressiz tutun.
Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir idare ve kontrl edilmesine izin vermez.
5) Servis
a) Elektrikli aletinizin servisini sadece orijin yedek parçalar kullanmak suretiyle uzmar tamirciye yaptirin.
Böylece, elektrikl aetin güvenli kullanimi saglanacaktir.
ÖNLEM
Cocuklari ve akli dengesi yerinde olmayan kisileri uzak tutun.
Alet, kullanilmadiigi zamanlarda cocuklarin ve akli dengesi yerinde olmayan kisilerin ulasamayacagi bir yerde saklanmalidir.
DARBELI ANAHTAR GÜVENLIK UYARILARI
Baglanti elemanin gizli kabolarla veya kendi kablosuyla temas edbilecegi bir islem yapark elektrikli aleti yalilmis kavrama yüzeylerinden tutun.
Baglanti elemanlarinin bir aktif telle temas elektrikla aletin ciplak metal parcalarini aktif getirebilir ve kullaniciya bir elektrik soku verebilir.
| ra bu yol | Sadece AB ülkeleri icin Elektrikl aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikl aletler, atik elektrikl ve elektronik cihazlarla ilgili 2012/19/ AB Avrupa Direktifine ve bu Direktifin ulusal kanunlar;cerevesinde uygulanma sekline,gore ayır olarak toplanmali veçevre,sartlarina uygun bir geri DONUŞUM tesisine,gonderilmelidir. |
| I | AÇMA |
| O sektifde | KAPAMA |
| R | Saat:yönunde,dönme |
| al L bir | Ters saat:yönunde,dönme |
| # | Elektrik fişini prisden,cikarin |
| # | Sinif II alet |
akli
STANDART AKSESUARLAR
Ana uniteye (1 unite) ilave olarak, ambalajda aṣağida listelenen aksesuarlar yer alir.
Muhafaza 1
Standart aksesuarlar haben vermeden degistirilebilir.
UYGULAMALAR
Mesi, Ceşitlürde civata ve somunlarin sikmasi ve geşetilmesis.
TEKNIK ÖZELLİKLER
ILAVE GÜVENLIK UYARILARI
- Aleti yuksek bir yerde kullanirken, asagida olmadigindan emin olun.
- Uzun sureli kullanim icin, kulak koruyucu kullanin.
- Yön degiistirme salterini, donne yonunu degiistirmerektiginde, sadece motor durduktan sonra kullanin.
- Uzun bir uzatma kablosu kullanyorsaniz, bir yükseltici transformator kullanin.
- Doğru sikma torku kullanilacágindan emin olm kullanimdan once bir tork anahtariyla sikma torkunu kontrol edin.
- Soketi, doket pimi ve bilezikle emniyetli sekilde darbeli anahtara monte edin.
- Sokette herhangi bir Çatlak bulunmadigi kontrol edin.
- Daima darbeli anahtarin kolunu ve yan kolun tutun. Aksi takdirde, uretilen kansi kuvvet yanlş ve hatta tehlikeli calismaya yol acabilir.
| Model | WR22SE | WR25SE | |
| Voltaj (bölgelere güre)* | (110V, 120V, 230V, 240V)~ | ||
| Güç Girişi* | 800 W | 900 W | |
| Yüksüzışı / Darbe,— | 1400 / 2000 dk-1 | 1100 / 1500 dk-1 | |
| Kare anahtar | 19 mm | 25,4 mm | |
| ak,—)—, Kapasiteler (civatarlarin )—)—— | Yüksek gerilim civata | M16 - M22 | M22 - M24 |
| Normal civata | M14 - M24 | M22 - M30 | |
| u. sikioca Sikma forku (Maks.)** | 620 N·m | 1000 N·m | |
| Ağ thereof*** | 5,2 kg | 8,4 kg | |
SEMBOLLER
UYARI
Makine icin asagidaki semboller kullanilmistir. Makineyi kullanmadan once bu simgelerin r anlama geldigin bilgidinizden emin olun.
| WR22SE / WR25SE : Darbeli somun sikma | |
| Kullanı yaralanma riskini azaltmak ilen kullanım kilavuzunu okumalDIR. |
- Bölgelere gorejährigebilecegien, ürün üzerindeki isim plakasinikontrol edin.
** Civata, anma geriliminde uzatma kablosu olmadan sikiildiginda.
*** Aiglik: EPTA-Proseduru 01/2014'e gore
NOT
HiKOKI'ninSurekli arastirma ve gelseitme programi nedeniyle, bu kilavuzda verilen teknik ozellikler onceden haber vermeden degistirilebilir.
MONTAJ VE ÇALISTIRMA
iKAZ
Kazalari engellemek icin, guc duğmesini kapatinelektrik fisini prizden qikarin.
| İşlem Şekil Sayfa | ||
| Soketin (1) takilması 1 | 81 | |
| Yan kolun takilması 2 | 81 | |
| Dönme)yönunjündegiştirilmesi 3 | 81 | |
| Kanca askınkı sökme(WR25SE) | 4 | 81 |
| Aksesuarlarışme* - | 83 |
- Belirli bir ise uygun aksesuarlar seksin.
Ayrintilar için HiKOKI Yetkili Servis Merkezi geleçin.
1. Düğmeyle calistirma (Sekil 3)
Bu makinedeki dugme (2), bir motor salteri ve donme yonunu searme dugmesi gorevi gorur. Bu dug kapaigi uzerinde belirtilen R'ye ayarlandiginda, kayisi sikmak icin saat yonunde doner.
Dugme Lye ayarlandiindna, motor, civatayi gevsetmek icin ters saat yonunde doner. Dugme serbest birakildiginda motor durur.
2. Calisma suresi
Sikma torku calisma suresi artikca artar. Ancak uzun bir sure calistirlsa da sikma torku belirli bir degerin uzerine cikmaz. (Bkz. Sekil 5).
3. Koruma fonksiyonu
Aleti korumak icin, herhangi bir sorun olmasi durumunda koruma fonksiyonu calisacak ve uniteyi otomatik okayak kapatacaktir. (Tablo 1)
Tablo 1
| Kapanmanın Nedeni |
| Aşırı yük tarafindan besteht alan otomatik kapanma (*1) |
| Aletin icaticağınin belirtilen-SAÇAKLICK seviyesini aşması nedeniyleVESTALTILAN otomatik kapanma (*2) |
*1 Asiri yük koruma fonksiyonu
Asir yuk kosullari icin, alet hasari engellemek icin kapanacaktir.
Aigr yuk isini birakin, guc kaynagik kablosunu prizinden cikarin ve sifrlamak icin onu tekrar prize takin.
*2 Sicaklik artyşi koruma fonksiyonu
Yuksek sicutliklardan dogabilecek hasari engellem icin otomatik kapanma etkinlestirilir.
Yüksek elektrik akimi gerektiren isler veya yüksek sicaklik ortamlarinda kullanim, aletin ic sicakligini artiracaktir. Ise devam etmeden once luften 10 ila 15 dakika aletin dinlenmesine musaade edin.
BAKIM VE MUAYENE
1. Soketin muayene edilmesi
Asinmis veya deforme olmus bir alkigen veya kare delikli soket, somun ve alttikarasindaki baglantiya yeterli siklik vermeyeck, sonuc olarak sikma torkunun dusmesine neden olacaktir. suket deliklerinde asinma olup olmadigiini periyodik olarak kontrol edin ve gerekiyorsa yenisiyle degistirin.
2. Montaj vidalarinin muayene edilmesi
Tum montaj vidalarini duzenli olarak kontrol edin ve uygun sekilde sikilmis olduklarindan emin olun. Gevseyen vida varsa derhal sikin. Aksi halde, ciddi tehlikeye yol acabilir.
3. Motorun bakimi
Motor unitesinin sargisi, elektrikli aletin tam "kalbi"dir.
Sarginin hasar gormemesi ve/veya yag veya suyla islanmaması icin gerekli özeni gosterin.
4. Elektrik kablosunun degistirilmesi
Eger elektrik kablosunun degistirilmesi gerekiyorsa, tehlikeli bir duruma meydan vermemek icin bu islem sadece uretici tarafindan yapilmalidir.
IKAZ
Aigirlas aletierinin kullanimi ve bakimi konusunda her ülkede yururlukte olan guvenlik duzenlemelerine ve standartlarina uygun davranilmaldir.
GARANTI
HiKOKI Elektrikli El Aletlerine yasalar / ülkere özgün mevzuatlar Çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kotu kullanimdan veya normal asınma ve yapranma kaynolkan ariza ve hasarlari kapsamamaktadir. Sikayet durumunda, lüften Elektrikli El Aletini seksülmemis sekilde bu Kullanim Kilavuzu'nun sonnda bulunan GARANTI BELGESİ ile birlikte bir HiKOKI Yetkili Servis Merkezi'ne gonderin.
ne kol
Havadan yayilan gurultu ve titresimle ilgili bilgiler
Olculen degerler EN62841'e gore belirlenmis ve ISO 4871'gore bylan edilmistir.
Olçümüş A-ğırlikllese Gücu seviyesi:
Olçümüş A-ğırlikllesbasinci seviyesi:
95 dB (A) (WR22SE)
97 dB (A) (WR25SE)
Belirsizlik K: 3 dB (A)
Kulak koruyucu takin.
EN62841'e gore belirlenen toplam vibrasyon degerleri (eksenli vektor toplami).
Aletin maksimum kapasite böglanti elemanlärin darbeli siklmasi:
Vibrasyon emisyon degeri a_h = 15,2m / sn2
Belirsizlik K = 1,5m / sn^2
elektrik
Beyan edilen toplam vibrasyon degeri standart bir test yontemine gore olculmustur ve bir aleti digerilykarslaastirmak icin kullanilabilir.
Ayni zamanda, bir on maruz kalma degerlendirmesi olarak da kullanilabilir
UYARI
O Elektrikli aletin kullanimi sirasinda vibrasyon emisyonu, aletin kullanma sekline bagl olarak bayan edilen toplam degerden farklik gosterebilir.
O Gerek kullanim kosullarindaki maruz kalma degerlendirmesini esas alarak kullaniciy koruyacak gvenlik onlemlerini belirleyin (kullanim sresine ilave olarak aletin kapatildigi ve rolantide calistigi zamanlarda calisma cevriminde yer alan tum parcalari dikkate alarak).
NOT
HiKOKl'nin surekli arastirma ve gelseirme programi nedeniyle, bu klavuzda verilen teknik ozellikler onceder haber vermeden degistirilebilir.
