| Tuotetyyppi | Iskumutterinväännin (lyömäruuvimeisseli) |
| Merkki | HiKOKI |
| Malli | WR 25SE |
| Virtalähde | Verkkovirta (virtajohdolla) |
| Syöttöjännite (vakio) | 230 V ~ (vaihtelee alueittain) |
| Ottoteho | 900 W |
| Kuormittamaton nopeus | 1100 min⁻¹ |
| Iskutaajuus | 1500 min⁻¹ |
| Maksimivääntömomentti | 1000 N·m |
| Käyttöneliö | 25,4 mm (1 tuuma) |
| Korkean lujuuden pulttien kapasiteetti | M22 – M24 |
| Tavallisten pulttien kapasiteetti | M22 – M30 |
| Paino (EPTA 01/2014 mukaan) | 8,4 kg |
| Suojaustoiminnot | Ylikuormitus- ja sisälämpötilan nousun suojaus |
| Pyörimissuunta | Käännettävä (R : myötäpäivään, L : vastapäivään) |
| Sivukahva | Kyllä (asennettavissa) |
| Ripustuskoukku | Kyllä (irrotettava, Kuva 4) |
| Mukana tulevat tarvikkeet | Kantolaukku (1 kpl) |
| Säännöllinen huolto | Tarkasta holkki, tarkista kiinnitysruuvit, suojaa moottori kosteudelta |
| Suositellut turvavarusteet | Suojalasit, kuulosuojaimet, liukuestekengät |
| Takuu | Kansallisten määräysten mukainen; ei kata väärinkäyttöä |
Usein kysytyt kysymykset - WR 25SE HiKOKI
Käyttäjien kysymyksiä aiheesta WR 25SE HiKOKI
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Ruuvinväännin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi WR 25SE - HiKOKI ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. WR 25SE merkiltä HiKOKI.

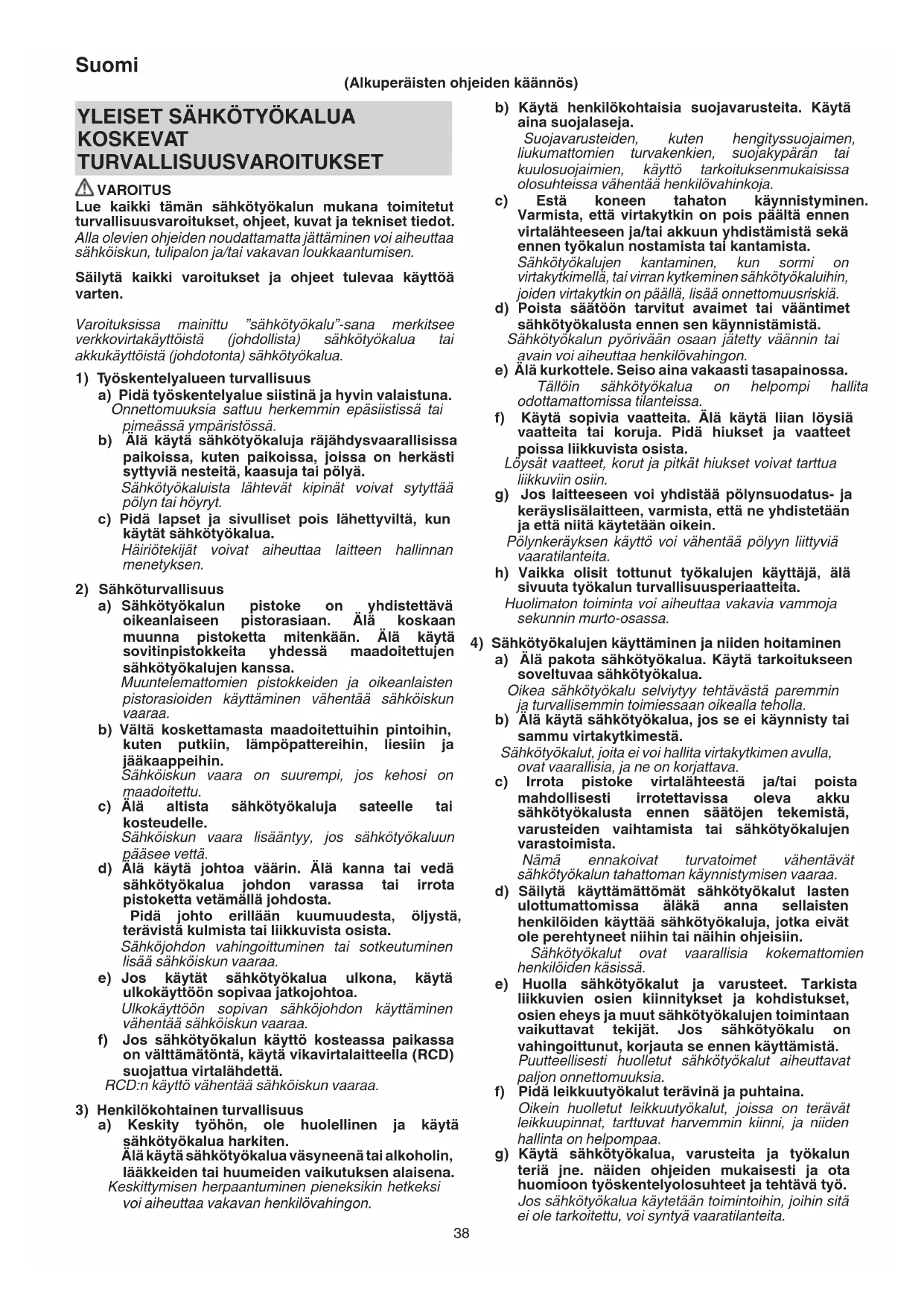

KÄYTTÖOHJE WR 25SE HiKOKI
(Alkuperäisten ohjeiden käannös)
YLEISET SÄHKÖTYÖKALUA KOSKEVAT TURVALLISUUSVAROITUKSET
VAROITUS
Lue kaikki tāmān sahkötyokalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jattāminen voi aiheuttaa sahköiskun, tulipalon ja/tai yakavan loukkaantumisen.
Sälytä kaikki varoitukset ja ohjeet tulevaa käyttoa varten.
Varoituksissa mainittu "sahkötyokalu"-sana merkitsee verkkovirtakayttoista (johdollista) sahkötyokalua tai akkukayttoista (johdotonta) sahkötyokalua.
1) Työskentelyalueen turvallisuus
a) Pida tyoskentelyalue siistina ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epasiistissai tai pimeassymparistossa.
b) Alä kayta sähkötyokaluja rajahdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkasti syttyviä nestsitä, kaasuja tai polyä. Sähkötyokaluista lahtevat kipinat voivat sytyttä polyn tai hóryt.
c) Pida lapset ja sivulliset pois lahettyviltä, kun käytät sahkötyokalua. Häiriötekijat voivat aiheuttaa laitteen hallinnan menetyksen.
2) Sähköturvallisuus
a) Sähkötyokalun pistoke on yhdistettäva oikeanlaiseen pistorasian. Alä koskaan muunna pistoketta mitenkään. Alä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyokaljen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioden käytäminen vähentäa sahköiskun vaaraa.
b) Välta koskettamasta maadoitettuihin pintoihin, kuten putkiin, lampöpattereihin, liesiin ja jäkaappeihin. Sahköiskun vaara on suurempi, jos kehosi on maadoitettu.
c) Alä altista sahkötyokaluja sateelle tai kosteudelle. Sähköiskun vaara lisäantyy, jos sahkötyokaluun paasee vetta.
d) Alä käytä johtoa vaärin. Alä kanna tai vedä sahkötyokalua johdon varassa tai irrota pistoketta vetamälla johdosta. Pida johto erillän kuumuudesta, öljysta, teravista kulmista tai liikkuvista osista. Sahköjohdon vahingoittuminen tai sotteutuminen lisaa sahköiskun vaaraa.
e) Jos kaytā sahkötyokalua ulkona, kaytaulkokayttoon sopivaa jatkojohtoa. Ulkokayttoon sopivan sahköjohdon kayttäminen vahentaa sahköiskun vaaraa.
f) Jos sahkotyokalun kaytto kosteassa paikassa on valttamonta, kayta vikavirtalaitteella (RCD) suojattua virtalahdetta. RCD:n kaytto vahentaa sahkiskun vaaraa.
3) Henkilokohtainen turvallisuus
a) Keskity tyohon, ole huolellinen ja kayta sahkotyokalua harkiten. Alakayta sahkotyokalua vasyeennatai alkoholin, laakkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaavakavan henkilovahingon.
b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja.
Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, suojakyparan tai kuulosuojaimien, kayttto tarkoituksenmukaisissa olosuheissa vahentaa henkilovahinkoja.
c) Estä koneen tahaton käynnistyminen. Varmista,etta virtakytkin on pois paälta ennen virtalähteseen ja/tai akkuun yhdistämsta sekä ennen tyokalun nostamista tai Kantamista.
Sahkötyokalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sahkötyokaluihin, joiden virtakytkin on paallä, lisää onnettomuusriskia.
d) Poista saatöön tarvitut avaimet tai vaantimet sahkötyokalusta ennen sen kaynnistämista.
Sahkotyokalun pyorivaan oasan jatetty vaannin tai avain voi aiheuttaa henkilovahingon.
e) Alä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sahkötyokalua on helpompi hallita odottamattomissa tilanteissa.
f) Käytä sopivia vaatteita. Älä käytä liian lóysä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista.
Löysät vaatteet, korut ja pitkät hiukset voivat tartua liikkuviin osiin.
g) Jos laitteeseen voi yhdista polynsuodatus- ja kerayslisälaitteen, varmista, etta ne yhdistetaa n ja etta niita kaytetaan oikein.
Pölynkeräyksen käytto voi vähentää polyyn liittyvia vaaratilanteita.
h) Vaikka olisit tottunut tyokalujen käytäjä, ala sivuuta tyokalun turvallisuusperiaatteita.
Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.
4) Sähkötyokalujen käytäminen ja niiden hoitaminen
a) Alä pakota sahkötyokalua. Käytä tarkoitukseen soveltuvaa sahkötyokalua.
Oikea sahkötyokalu selviytytehtavastaparemmin ja turvallisemmin toimiessaan oikealla teholla.
b) Alä kaytä sahkötyokalua, jos se ei käynnisty tai sammu virtakytkimestä.
Sahkötyokalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava.
c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyokalusta ennen saatjen tekemistä, varusteiden vaihtamista tai sähkötyokalujen varastroimista.
Nämä ennakoivat turvatoimet vahentavat sahkötyokalun tahattoman kaynnistymisen vaaraa.
d) Säilytä käytämattomät sahkötyokalut lasten ulottumattomissa aläkä anna sellaisten henkilöiden käyttaa sahkötyokaluja, jotka eivat ole perehtyneet niihin tai naihin ohjeisiin.
Sahkötyokalut ovat vaarallisia kokemattomien henkilöden käsissä.
e) Huolla sahkotyokalut ja varusteet. Tarkista liikkuvien osien kiinnykset ja kohdistukset, osien eheys ja muut sahkotyokalujen toimintaan vaikuttavat tekijat. Jos sahkotyokalu on vahingoittunut, korjauta se ennen kayttamista. Puutteellisesti huolletut sahkotyokalut aiheuttavat paljon onnettomuksia.
f) Pida leikkuutyokalut terävinä ja puhtaina.
Oikein huolletut leikkuutyokalut, joissa on teravat leikkuupinnat, tartuvat harvemmin kiinni, ja niiden hallinta on helpompaa.
g) Kayta sahkotyokalua, varusteita ja tyokalunteriä jne. naiden ohjeiden mukaisesti ja ota huomioon tyoskentelyolosuheet ja tehtavä työ.
Jos sahkötyokalua käytetään toimintoihin, johin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.
h) Pida kahvat ja tarttumappinnat kuivina ja puhtaina oljysta ja rasvasta.
Liukkaat kahvat ja tartumispinnat eivat mahdollista tyokalun turvallista kasittelya ja hallintaa odottamattomissa tilanteissa.
5) Huolto
a) Anna sahkötyokalu huollettavaksi valtuutetulle teknikolle, joka kayttä alkuperäisia osia vastaavia varaosia.
Nain sahkotyokalu pysyy turvallisena.
TURVATOIMET
Pida lapset ja mielentilaltaan épavakaat henkilöt poissa laitteen lahettyviltä.
Kun tyokalua ei kayteta, se on sailytettav poissa lasten ja mielentilaltaan epavakaiden henkiloiden ulottuvila.
ISKUVÄNNINTÄ KOSKEVAT TURVALLISUUSVAROITUKSET
Pida kiinni sahkotyokalun eristetyista tarttumapinnoista, kun teet tyotä, jossa kiinnitin voi osua piilossa olevaan sahkjohtoon tai omaan johtoonsa.
"Jännitteisen" johtoon osuvat kiinnittimet saattavat tehdä sähkötyokalun paljaana olevat metalliosat "jännitteisiksi", mika voi aiheuttaa sahköiskun käytäjälle.
LISÄÄ TURVALLISUUTTA KOSKEVIA VAROITUKSIA
- Kun kaytatyokalua korkealla olevassa paikassa, varmista, ettei alapuolella ole ketaan.
- Käytä korvatulppia, jos käytät tyokalua pitkään.
- Kun pyörimissüuntaa on vaihettava, känn suunnanvaihtokytkintä vasta sitten, kun moottori on pysähtynyt.
- Käytä jännitteennostomuuntajaa, kun käytät pitkää jatkojohtoa.
- Tarkista kirstysmomentti momentiavalme ennen kayttoa varmistaaksesi, etta kaytata oikeaa kirstysmomenttia.
- Kiinnitä istukka tiukasti iskuvääntimeen hylysytapilla ja renkaalla.
- Tutki, onko istukassa halkeamia.
- Pidä aina lujasti kiinni iskuvaantimen kahvasta ja sivukahvasta. Muuten vastavoima saattaa tehdä käytostä epätarkkaa ja jopa vaarallista.
SYMBOLIT
VAROITUS
Seuraavassa esitellään koneessa käytetyt symbolit.
Varmista, etta ymmarrat niiden merkityksen, ennen kuin aloitat koneen kayton.
| WR22SE / WR25SE : Iskevä mutterinväällin | |
| Loukkaantumisriskin vähentämiseksi käytäjän on luettava käyttoopas. | |
| Koskee vain EU-maita Älå havität sahkötyokaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyokalut on kerättävär erikseen ja vietäv ympäristöystävälliseen kierrätslaitokseen. |
| I | Kytkeminen PÄÄLLLE |
| O | Kytkeminen POIS PÄALTÄ |
| (R) | Pyöriminen myötäpäävään |
| (L) | Pyöriminen vastapäävään |
| Irrota pistoke pistorasiasta | |
| Luokan II työkalu |
PERUSVARUSTEET
Paalaiteen (1 laite) lisaksi pakkaus sisaltaa alla luetellut varusteet.
Laukku 1
Perusvarusteet voivat muuttua ilman erillsta ilmoitusta.
SOVELLUKSET
O Erilaisten pulttien ja muttereiden kiristaminen ja loysäminen.
TEKNISET TIEDOT
| Malli | WR22SE | WR25SE | |
| Jännite (alueittain)* | (110V, 120V, 230V, 240V)~ | ||
| Ottoteho* | 800 W | 900 W | |
| Ilyhjäkäyninopeus/ iskunopeus | 1400 / 2000 min-1 | 1100 / 1500 min-1 | |
| Neliökiinnits | 19 mm | 25,4 mm | |
| Kapasiteetit (pulttien koko) | Vetopultti | M16 - M22 | M22 - M24 |
| Tavallinen pultti | M14 - M24 | M22 - M30 | |
| Kiristysmomentti (Maks.)** | 620 N·m | 1000 N·m | |
| Paino*** | 5,2 kg | 8,4 kg | |
- Tarkista jännite tuotteen typpikilvestä, koska se vahtelee alueittain.
Pultin kiristäminen ilman jatkojohtoa nimellisjannittellä.
* Paino: EPTA-menettelyn 01/2014 mukaisesti
HUOMAA
Koska HiKOKI kehittä tuotteitaan jatkuvasti, tassa ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
KIINNITTÄMINEN JA KÄYTTÖ
HUOMAUTUS
Kytke kytkin pois paalta ja irrota pistoke pistorasiasta valtyaksesi onnettomuksila.
| Toimenpide Kuva Sivu | ||
| Istukan kiinnittäminen (1) 1 | 81 | |
| Sivukahvan kiinnittäminen 2 | 81 | |
| Pyörimiissuuunnan muuttaminen 3 | 81 | |
| Koukun pidikkeen irrottaminen (WR25SE) | 4 | 81 |
| Varusteiden valitseminen* — | 83 |
- Valitse tiettyn tarkoitukseen sopivat lisavarusteet. Lisatietoja antaa valtuutetu HiKOKI-huoltokeskus.
1. Kytkimen kayttö (kuva 3)
Tāmān koneen kytkin (2) toimii moottorin kytkimenä ja pyörimissuunnan valintakytkimenä. Kun kytkin on kahvansuojukseen merkityssa asennossa R, moottori pyörii myotapäivän pultin kiristämiseksi.
Kun kytkin on asennossa L, moottori pyorii vastapäivän pultin lóysämiseksi. Kun kytkin vapautetaan, moottori pysahtyy.
2. Kayttoaika
Kiristysmomentti suurenee, kun käytöaika pitenee.
Kiristysmomentti ei kuitenkaan suurene tietty arvoa suuremmaksi, vaikka tyokalua käytettäisin pitkään (Katso kuva 5).
3. Suojatoiminto
Jos ongelmia ilmenee, suojatoiminto aktivoitu ja sammuttaa laitteen automaattisesti tyokalun suojaamiseksi. (Taulukko 1)
Taulukko 1
| Sammutuksen syy |
| Ylikuormituksen aiheuttama automaattinen sammutus (*1) |
| Kone sammutetaan automaattisesti, koska työkalun sisäinen lämpötila ylitti märätätn lympötilatason (*2) |
*1 Ylikuormituksen suojatoiminto
Ylikuormitustilanteiisa tyokalu sammuu vaurioiden estamiseksi.
Keskeytä raskasta kuormitusta aiheuttava työ, irrota virtajohto pistorasiasta ja kytke se takaisin nollataksesi laitteen.
*2 Korkean lampötilan suojatoiminto
Automaattinen sammutus aktivoituu, jotta korkea lamptila ei vaurioita konetta.
Tyokalun sisäinen lampötila nousee, kun tyoskentelyyn tarvitaan suuri sahkövirta tai kun sitä käytetään korkeassa lampötilassa.
Anna tyokalun levata 10-15 minuuttia, ennen kuin jatkat tyoskentelya.
HUOLTO JA TARKASTUS
1. Istukan tarkistaminen
Kulunut tai vaantynyt kuusoliitanta tai nelioreikainen istukka ei tuota riittavan tiukkaa kiinnysta mutterin tai alasimen valiin, mika heikentaa kirstsymomenttia. Tarkista istukan reiat saannollisesti kulumisen varalta ja vaihda istukka tarvittaessa.
2. Kiinnitysruuvien tarkistaminen
Tarkista kaikki kiinnitysruuvit saannollisesti ja varmista, etta ne on kunnolla kiristetty. Jos ruuvit ovat loysalla, kirista ne valittomasti. Taman tekematta jattaminen voi aiheuttaavakavan vaaran.
3. Moottorin huolto
Moottorin kaami on sahkotyokalun "ydin".
Ole varovainen, jotta käämiei vahingoitu ja/tai altistu oljylte tait vedelle.
4. Sähköjohdon vaihtaminen
Jos sahkojoht ta'tyy vaihtaa, turvallisuusvaaran valttamiseksi sen voi tehdä vain johdon valmistaja.
HUOMAUTUS
Sähkötyokalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.
TAKUU
Myönnämme HiKOKI-sähkötyokaluille takuun lakisaäteisten/ kansallisten erityissaantelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vaäränlaisesta tai kielletystä käytösta tai normalaista kulumisesta. Reklamaatiotapauksessa lahetapurkamaton sahkötyokalu ja tämä käytöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokesukkseen.
Tietoja ilmavälitteisestä melusta ja tärinästä
Mittausarvot on märitetty EN62841-standardin mukaisesti ja ilmoitetu ISO 4871-standardin mukaisesti.
Mitattu A-painotteinen aäniteho: 106 dB (A) (WR22SE)
108 dB (A) (WR25SE)
Mitattu A-painotteinen aanipainearvo: 95 dB (A) (WR22SE)
97 dB (A) (WR25SE)
Toleranski K: 3 dB (A).
Käytä kuulonsuojaimia.
Tärinān kokonaisarvot (kolmiakselivektorisumma) EN62841-standardin mukaisesti maäritettnä.
Tyokalun maksimikapasiteetin kiinnittimien iskukiinnitys:
Värähtelyemissioarvo a_h = 15,2m / s2
Toleranss K = 1,5 m/s²
llmoitetu varahtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sita voidaan kayttä tyokalujen vertaamiseen keskenään.
Sitā voidaan myos kayttä altistumisen alustavaan arvointiin.
VAROITUS
Värähtelyemissioarvo voi poiketa annetusta kokonaisarvosta sähkötyokalun varsinaisen käytön aikana tyokalun käytötavasta riippuen.
O Maaritä kayttajaa suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaissessa kayttotilanteessa (ottaen huomioon kayttjakson kaikki vaiheet, kuten hetket, jolloin tyokalu on kytketty pois paalta ja jolloin se on tyhjakynnissä, varsinaisen kayntiajan lisaksi).
HUOMAA
Koska HiKOKI kehittä tuotteitaan jatkuvasti, tassilimoitetukiset tiedot voivat muuttua ilman ennakkoilmoitusta.
