KULLANIM KILAVUZU WR36DB HiKOKI

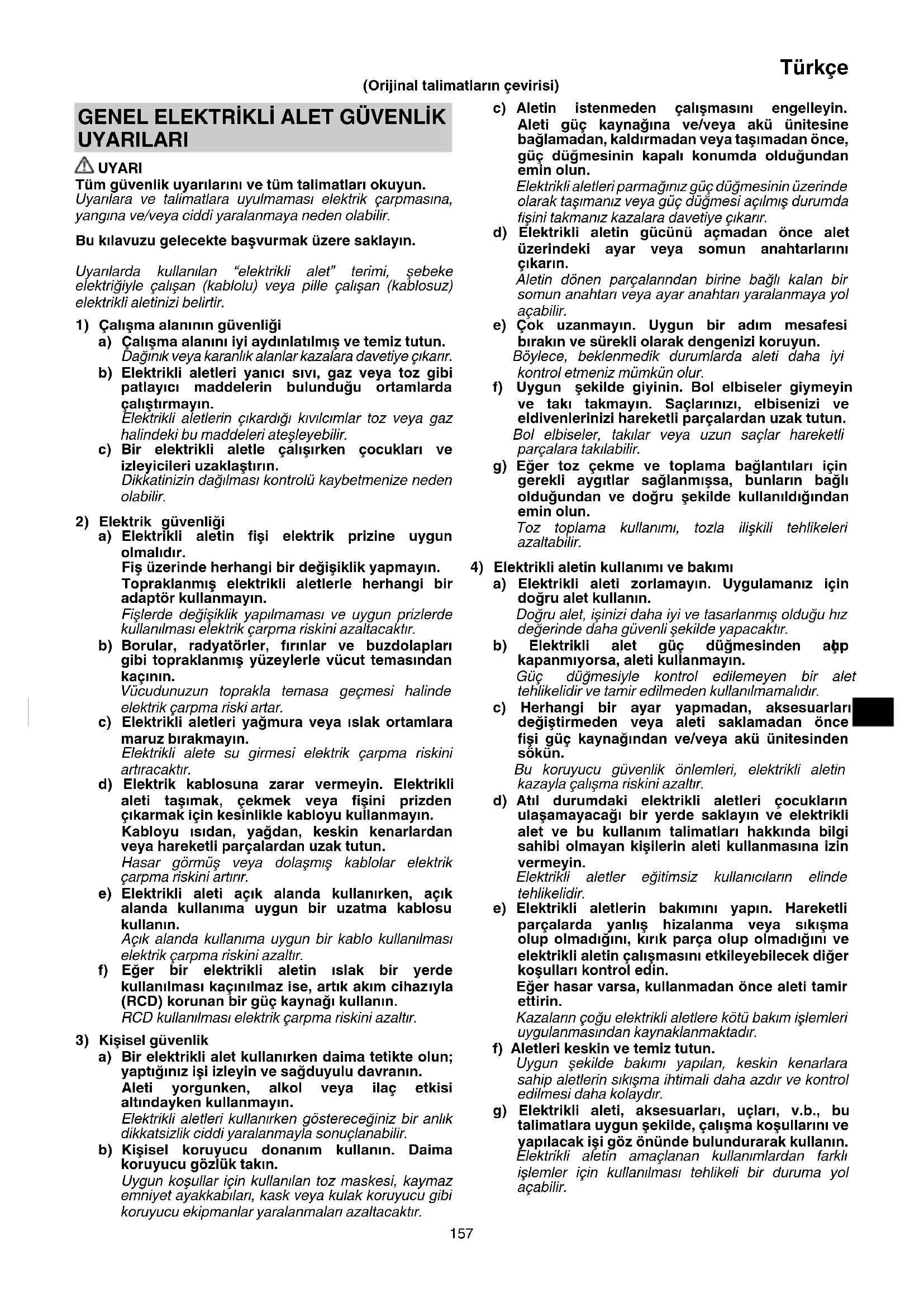

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır. b) Elektrikli alet güç düğmesinden açı lıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır. c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fi şi güç kaynağından ve/veya akü ünitesinden sökün. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır. d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Elektrikli aletlerin bakımını yapın. Hareketli parçalarda yanlış hizalanma veya sıkışma olup olmadığını , kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır. f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir. GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI UYARI Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Bu kılavuzu gelecekte başvurmak üzere saklayın. Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalışt ırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fi şi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle vücut temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Elektrikli aleti taşımak, çekmek veya fi şini prizden çıkarmak için kesinlikle kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır. e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihaz ıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın. Uygun koşullar için kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır. (Orijinal talimatların çevirisi) 0000BookWR36DA.indb1570000BookWR36DA.indb157 2018/03/2817:29:472018/03/2817:29:47158 Türkçe

5) Akülü aletin kullanımı ve bakımı

a) Üniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin. Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığında yangın riski yaratabilir. b) Elektrikli aletleri sadece özel olarak tasarlanmış olan akü üniteleriyle kullanın. Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir. c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, çivilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun. Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir. d) Yanlış kullanım koşullarında aküden sıv ı çıkışı olabilir; temas etmekten kaçının. Kazayla sıvıya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrıca bir doktora başvurun. Aküden fışkıran su tahriş veya yanıklara neden olabilir.

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır. ÖNLEM Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

Bağlantı elemanının gizli kablolarla temas edebileceği bir işlem yaparken, elektrikli aleti yalıtılmış kavrama yüzeylerinden tutun. Bağlantı elemanlarının bir “aktif” telle temas etmesi, elektrikli aletin çıplak metal parçalarını “aktif” hale getirebilir ve kullanıcıya bir elektrik şoku verebilir.

İLAVE GÜVENLİK UYARILARI

1. Bu, cıvataları ve somunları sıkmak ve gevşetmek için

kullanılan taşınabilir bir alettir. Aleti sadece bu işlem için kullanın.

2. Çalışma sırasında aleti emniyetli şekilde tuttuğunuzdan

emin olun. Aksi takdirde kaza veya yaralanmalar meydana gelebilir.

3. Akünün sıkıca takıldığından emin olun. Eğer akü

gevşekse yerinden çıkarak bir kazaya neden olabilir.

4. Çalışma ortamının hazırlanması ve kontrol edilmesi.

Çalıştığınız yerin, önlemler kısmında belirtilen tüm koşulları sağladığından emin olun.

5. Şarj edilebilir batarya bağlantı deliğine yabancı madde

girmesine izin vermeyin.

6. Kesinlikle şarj edilebilir bataryayı ve şarj cihazını

7. Kesinlikle şarj edilebilir bataryayı kısa devre yapmayın.

Bataryanın kısa devre olması büyük bir elektrik akımına ve aşırı ısınmaya neden olacaktır. Bu, bataryanın yanmasına veya hasar görmesine yol açar.

8. Bataryayı ateşe atmayın. Batarya, yanması halinde

9. Şarj sonrası batarya ömrü pratik kullanım için çok

kısaldığında bataryayı derhal satın aldığınız mağazaya götürün. Ömrü tükenen bataryayı atmayın.

10. Şarj cihazının havalandırma deliklerine nesneler

sokmay ın. Şarj cihazının havalandırma deliklerine metal nesneler veya yanıcı maddeler sokulması, elektrik çarpması tehlikesine ve şarj cihazının hasar görmesine yol açacaktır.

11. Bir tork anahtarıyla gerçek sıkma torkunu kontrol edin.

12. Aleti dönme yönünü değiştirmeden durdurun. Daima,

dönme yönünü değiştirmeden önce düğmeyi serbest bırakın ve aletin durmasını bekleyin.

13. Kesinlikle dönen parçaya dokunmayın. Dönen parça

kısmının ellerinize veya vücudunuza yaklaşmasına izin vermeyin. Dönen parça sizi kesebilir veya yakalayabilir. Ayrıca, aleti uzun bir süre aralıksız kullandıktan sonra dönen parçaya dokunmamaya dikkat edin. Yüksek sıcaklık yanmanıza neden olabilir.

Lütfen, kullanım kılavuzunda ve HiKOKI kataloğunda verilen listede belirtilen aparatları kullanın. Bu uyarıya riayet edilmemesi kazalara veya yaralanmalara neden olabilir.

15. Aparatları altlığa sıkıca taktığınızdan emin olun. Eğer

aparatlar sıkı bir şekilde takılmazsa, yerlerinden çıkarak yaralanmaya neden olabilirler.

16. Sıkılaştırma modu seçici işlevi

○ Tetik düğmesi bırakıldığında sıkma modunu seçin. Bu işlemin yapılmaması arızayla sonuçlanabilir. ○ Uygun mod, vidaya ve vidalanacak malzemeye bağlı olarak değişmektedir. Birkaç test vidası sıkın ve mod ayarını uygun şekilde ayarlayın. ○ Sıkma modu seçici düğmesi yalnızca alete batarya takıld ıktan ve tetik düğmesi bir kez çekildikten sonra ayarlanabilir.

17. Elektrikli alet, motoru korumak için bir sıcaklık

koruma devresiyle donatılmıştır. Sürekli çalışma, ünite sıcaklığının yükselmesine sebep olabilir. Bu da sıcaklık koruma devresini etkinleştirir ve çalışmayı otomatik olarak durdurur. Böyle bir durum meydana gelirse, kullanıma devam etmeden önce elektrikli aletin soğumasını bekleyin.

18. Aletin aşırı yüklenmesi durumunda motor durabilir.

Bu durumda, aletin düğmesini serbest bırakın ve aşırı yüklenme nedenini giderin. Sürekli çalışma sırasında ısınabilecek ön muhafazaya dokunmaktan kaçının.

19. Bataryanın soğuk ortamda (0 Celsius derecesi altında)

kullanılması bazen sı kma torkunun ve iş miktarının azalmasına neden olabilir. Bununla birlikte, bu geçici bir durumdur ve batarya ısındığında normale döner.

20. Elektrikli alet dönerken basmalı düğme çalıştırılamaz.

Basmalı düğmeyi çalıştırmak için, aleti durdurun ve ardından basmalı düğmeyi ayarlayın.

21. Kancayı emniyetli şekilde takın. Kancanın emniyetli

şekilde takılmaması, kullanım sırasında yaralanmaya neden olabilir. Aleti bel kemerinize kancalanmış şekilde taşımayı seçtiğinizde takım soketini çıkardığınızdan emin olun. Bu işlemin yapılmamas ı yaralanmaya yol açabilir.

22. Düğme paneline güçlü bir darbede bulunmayın veya

paneli kırmayın. Soruna yol açabilir.

23. Doğrudan ışığa bakmayın. Bu, gözünüze zarar verebilir.

LED lambanın merceği üzerindeki herhangi bir kir veya pisliği merceği çizmemeye özen göstererek yumuşak bir bezle silin. LED lambanın merceği üzerindeki çizikler daha düşük parlaklığa yol açabilir.

24. LED lambanın açık unutulması nedeniyle batarya

gücünün harcanmasını engellemek için, yaklaşık 2 dakika sonra lamba otomatik olarak söner.

25. Ünitenin sürekli çalışmadan sonra dinlendirilmesi.

0000BookWR36DA.indb1580000BookWR36DA.indb158 2018/03/2817:29:472018/03/2817:29:47159 Türkçe

26. Sürekli çalışma sırasında çok ısınacaklarından, çekiç

kılıfına dokunmayın.

27. Alet veya batarya terminalleri (batarya montajı) deforme

olmuşsa ürünü kullanmayın. Bataryayı takmak duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

28. Aletin terminallerini (batarya montajı) talaş ve tozdan

uzak tutun. ○ Kullanmadan önce terminaller bölgesinde talaş ve toz birikmediğinden emin olun. ○ Kullanım sırasında aletin üzerindeki talaş veya tozun bataryanın üzerine düşmesini engellemeye çalışın. ○ Çalışmayı askıya aldıktan veya kullandıktan sonra, aleti düşen talaş veya toza maruz kalabileceği bir yerde bırakmayın. Bunun yap ılması duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

LITYUM-IYON BATARYAYLA ILGILI

UYARI Çalışma ömrünü uzatmak için, lityum-iyon bataryada çıkışı durduran bir koruma işlevi mevcuttur. Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil, koruma işlevinin bir sonucudur.

1. Batarya enerjisi tükendiğinde motor durur.

Böyle bir durumda bataryayı derhal şarj edin.

2. Eğer alete fazla yüklenilirse motor durabilir. Böyle

bir durumda aletin anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Daha sonra aleti tekrar kullanabilirsiniz.

3. Eğer batarya aşırı yüklenme sonucu fazla ısınırsa,

batarya gücü kesilebilir. Bu durumda, bataryayı kullanmayı keserek soğumasını bekleyin. Daha sonra aleti tekrar kullanabilirsiniz. Ayrıca, lütfen aşağ ıdaki uyarı ve ikazları dikkate alın. UYARI Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarıları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun.

○ Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun. ○ Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzerinde birikmediğinden emin olun. ○ Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın. ○ Bir bataryayı saklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

2. Bataryayı çivi benzeri keskin nesnelerle delmeyin;

çekiçle vurmay ın; üzerine basmayın; atmayın ve şiddetli fi ziksel darbeye maruz bırakmayın.

3. Açıkça hasarlı veya deforme olduğu görülen bataryayı

4. Bataryayı kutuplarını ters bağlayarak kullanmayın.

5. Doğrudan elektrik prizlerine veya çakmak soketlerine

6. Bataryayı belirtilenler dışında herhangi bir amaç için

7. Eğer belirtilen şarj etme süresi geçmesine rağmen

batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.

8. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçlı

kaplar gibi ortamlarda yüksek sıcaklık veya basınçlara maruz bırakmayın.

9. Sızıntı görülmesi veya kötü koku algı

lanması durumunda derhal ateşten uzaklaşın.

10. Güçlü statik elektrik üretilen bir yerde kullanmayın.

11. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk

solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.

12. Bataryayı suya daldırmayın veya içinde herhangi

bir sıvının akmasına izin vermeyin. Su gibi iletken sıvıların girişi, yangın veya patlama ile sonuçlanan hasarlara neden olabilir. Bataryanızı yanıcı ve parlayıcı maddelerden uzak, serin, kuru bir yerde saklayın. Aşındırıcı gaz ortamlarından kaç ınılmalıdır. İKAZ

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa,

gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

2. Eğer sıvı cildinizle veya elbiselerinizle temas ederse,

derhal temiz suyla yıkayın. Sıvı, cilt tahrişine neden olabilir.

3. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku,

deformasyon ve/veya başka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin. UYARI Lityum iyon bataryanın kutbuna bir iletken yabancı madde girerse, batarya kısa devre olarak yangına neden olabilir. Lityum iyon bataryayı saklarken, aşağıdaki kurallara kesinlikle uyun. ○ Saklama muhafazasına iletken döküntüler, çiviler veya demir tel ve bakır tel gibi teller koymayın. ○ Kısa devre oluşmasını engellemek için, bataryayı alete takın veya saklamak için vantilatör görülmeyinceye kadar batarya kapağını emniyetli şekilde yerleştirin.

LİTYUM İYON BATARYANIN

TAŞINMASI İLE İLGİLİ

Bir lityum iyon bataryayı taşırken, lütfen aşağıdaki önlemlere uyun. UYARI Taşıma şirketine lityum iyon batarya içeren bir paket olduğunu ve bataryanın çıkış gücünü bildirin ve taşımayı ayarlarken taşıma şirketinin talimatlarına uyun. ○ Çıkış gücü 100 Wh aşan lityum iyon bataryalar Tehlikeli Malların nakliye sınıfı kapsamında değerlendirilir ve özel uygulama prosedürleri gerektirir. ○ Yurt dışına taşıma için, uluslararası kanunlara ve varış ülkesinin kuralları ve yönetmeliklerine uymanız gerekir.

USB CİHAZI BAĞLANTI ÖNLEMLERİ

(UC18YSL3) Beklenmedik bir sorun meydana gelirse, bu cihaza bağlı bir USB cihazındaki veriler bozulabilir veya kaybolabilir. Bu ürünle kullanmadan önce USB cihazında bulunan herhangi bir veriyi yedeklediğinizden daima emin olun. Bağlı bir cihazda meydana gelebilecek herhangi bir hasardan veya bir USB cihazında kayıtlı herhangi bir verinin kaybolmasından veya bozulmasından dolayı şirketimizin kesinlikle hiçbir sorumluluk kabul etmeyeceğinden lütfen haberiniz olsun. UYARI ○ Kullanmadan önce USB kablosunda herhangi bir kusur veya hasar olup olmadığını kontrol edin. Kusurlu veya hasarlı bir USB kablosunun kullanılması duman yayılımına veya tutuşmaya sebep olabilir. ○ Ürün kullanılmadığında, USB bağlantı noktasını kauçuk kapakla örtün. USB bağlantı noktasında toz, vb. birikimi duman yayılımına veya tutuşmaya yol açabilir. NOT ○ USB yeniden şarj etme iş lemi sırasında bazen duraklama olabilir. ○ Bir USB cihazı şarj edilmediği zaman, USB cihazını şarj aletinden çıkarın. Aksi halde, USB cihazın pil ömrü azalmakla kalmaz, beklenmedik kazalara da yol açabilir. ○ Cihazın tipine bağlı olarak bazı USB cihazlarını şarj etmek mümkün olabilir. TOZA DAYANIKLILIK VE SU GEÇİRMEZLİK İŞLEVLERİYLE İLGİLİ ÖNLEMLER Bu ürün, uluslararası IEC yönetmelikleri tarafından şart koşulduğu şekilde elektrik ekipmanları için IP56 koruma sınıfı derecelendirmesi ile (toza dayanıklılık ve su geçirmezlik) uyumludur. (Bir batarya takıldığında sadece ana ünite IP56 koruma sınıfı derecelendirmesiyle uyumludur.) [IP Kodlarının Açıklamaları] IP56 Su penetrasyonu için koruma sınıfı Tüm yönlerden güçlü su jetleri püskürtüldüğünde ekipman üzerinde hiçbir olumsuz etki olmamalıdır (su geçirmez). (12,5 mm çapındaki püskürtme memesinin kullanımıyla yaklaşık üç metrelik mesafeden yaklaşık üç dakika boyunca dakikada 100 L su püskürtülür.) Katı nesnelerle dış saldırılar için koruma seviyesi Ekipmanda olumsuz etkilere yol açabilecek tozlar ekipmana girmemelidir (toza dayanıklı). (2 kg/m

hızda çalışan bir karıştırma pompasının sekiz saat boyunca kullanımıyla, ekipman 75 μm’den daha küçük bir çapa sahip talk pudrası taneciklerinin havada süzüldüğü bir test odasında çalıştırılabilir olmayan bir şekilde bırakılacaktır.) Ekipman, toz ve suyun etkilerine dayanabilecek şekilde tasarlanmış olsa da arızalanmayacağının garantisi yoktur. Ekipmanı, aşırı derecede toza maruz kalan yerlerde veya suya daldırıldığı ya da yağmur suyuna maruz kaldığı yerlerde kullanmayın veya bırakmayın. PARÇA ADLARI (Şek. 1 – Şek. 15)

Şarj gösterge lambası

Sürtünme halkası (C)

Batarya doluluk gösterge düğmesi

Batarya doluluk gösterge lambası

Işık gösterge lambası

Sürtünme halkası (B)

Sıkma modu seçici düğmesi

kma modu gösterge lambası

USB bağlantı noktası SEMBOLLER UYARI Aşağıda, bu makine için kullanılan semboller gösterilmiştir. Makineyi kullanmadan önce bu sembollerin anlamlarını öğrendiğinizden emin olun. WR36DA / WR36DB : Akülü darbeli somun sıkma Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır. Sadece AB ülkeleri için Elektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2002/96/ EC Avrupa Direktifi ne ve bu Direktifi n ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir. 0000BookWR36DA.indb1600000BookWR36DA.indb160 2018/03/2817:29:472018/03/2817:29:47161 Türkçe Yanıp sönüyor ; Hata veya arıza nedeniyle çıkış gücü askıya alındı. Sorun bataryayla ilgili olabilir, bu nedenle satıcınızla iletişim kurun. Sıkma modu seçici düğmesi Sıkma modu gösterge lambası Düşük 1 modu/Düşük 2 modu Küçük çaplı cıvataları sıkarken olduğu gibi ince ayarlar gerektiren işler için. Orta mod Sıkma işlemi sırasında güç bastırmayı gerektiren işler için. Yüksek mod Sıkma sırasında güç ve hız gerektiren işler için. Dikkat STANDART AKSESUARLAR Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 250’te listelenen aksesuarlar yer alır Standart aksesuarlar haber vermeden değiştirilebilir. UYGULAMALAR Yapı maddelerini tespit etmek için kullanılan her tipte cıvata ve somunun sıkılması ve gevşetilmesi.

Bu makinenin teknik özellikleri, sayfa 249’teki Tabloda listelenmiştir. NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber vermeden değişiklik yapılabilir. ŞARJ ETME Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.

1. Şarj cihazının elektrik fi şini prize takın.

Şarj aletinin fi şini bir prize takarken, şarj gösterge lambası kırmızı renkte yanıp sönecektir (1 saniye aralıklarla).

2. Bataryayı şarj cihazına takın

Bataryayı Şek. 3 (sayfa 2)’de görüldüğü gibi şarj cihazına sıkıca takın.

Şarj cihazına bir batarya takarken, şarj gösterge lambası mavi yanıp sönecektir. Batarya tamamen şarj olduğunda, şarj gösterge lambası yeş il yanacaktır. (Bkz. Tablo 1) (1) Şarj gösterge lambası bildirimi Şarj gösterge lambasının bildirimleri, şarj aletinin veya şarj edilebilir pilin durumuna göre Tablo 1’de gösterildiği şekilde olacaktır. Doğru akım

Dakika başına salınım Bpm Darbe hızı Normal cıvata

Yüksek gerilim cıvata

Orta mod L2m Düşük 2 modu L1m Düşük 1 modu

Sıkma torku (Maksimum) Kare anahtar boyutu

Ağırlık (EPTA-Prosedürü 01/2003’e göre) AÇMA KAPAMA Pili çıkartın Işık bölme düğmesi Daima AÇIK (2 dakikadan sonra kapanır) ANAHTAR AÇIK olduğunda yan Daima KAPALI Saat yönünde dönme Ters saat yönünde dönme Batarya doluluk gösterge düğmesi Yanıyor ; Kalan batarya gücü %75’in üzerinde Yanıyor ; Kalan batarya gücü %50 – %75. Yanıyor ; Kalan batarya gücü %25 – %50. Yanıyor ; Kalan batarya gücü %25’in altında Yanıp sönüyor ; Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin. Yanıp sönüyor ; Yüksek sıcaklık dolayısıyla çıkış gücü askıya alındı. Bataryayı aletten çıkarın ve tamamen soğumasına izin verin. 0000BookWR36DA.indb1610000BookWR36DA.indb161 2018/03/2817:29:472018/03/2817:29:47162 Türkçe Tablo 1 Şarj gösterge lambasının bildirimleri Şarj gösterge lambası (KIRMIZI /

MOR) Şarj öncesinde Yanıp söner (KIRMIZI) 0,5 saniye yanar. Yanmaz 0,5 saniye için (0,5 saniye kapalıdır) Güç kaynağına bağlı Şarj sırasında Yanıp söner (MAVİ) 0,5 saniye yanar. 1 saniye boyunca yanmaz. (1 saniye boyunca kapalı) Batarya kapasitesi %50’den daha az Yanıp söner (MAVİ) 1 saniye yanar. Yanmaz 0,5 saniye için (0,5 saniye kapalıdır) Batarya kapasitesi %80’den daha az Yanar (MAVİ) Sürekli yanar. Batarya kapasitesi %80’den daha fazla Şarj etme tamamlandı Yanar (YEŞİL) Sürekli yanar. (Sürekli zil sesi: yaklaşık 6 saniye) Aşırı ısınma bekleme modu Yanıp söner (KIRMIZI) 0,3 saniye yanar. Yanmaz 0,3 saniye için (0,3 saniye kapalıdır) Batarya aşırı ısınmış. Şarj yapılamıyor. (Batarya soğuduğunda şarj işlemi başlayacaktır) Şarj yapılamıyor Titreşir (MOR) 0,1 saniye yanar. 0,1 saniye yanmaz. (0,1 saniye kapalıdır) (Kesintili zil sesi: yaklaşık 2 saniye) Batarya veya şarj cihazı arızalı (2) Şarj edilebilir pilin şarj süresi ve sıcaklıklar hakkında Sıcaklıklar ve şarj süresi, Tablo 2’de görüldüğü gibi olacaktır. Tablo 2 Şarj makinesi UC18YSL3 Batarya Batarya tipi Li-ion Bataryaların şarj edilebileceği sıcaklık aralığı -10°C – 50°C Şarj gerilimi V 14,4 18 Şarj süresi, yaklaşık (20°C’de) BSL14xx serisi BSL18xx serisi Çok voltlu seri (4 hücre) (8 hücre) (5 hücre) (10 hücre) (10 hücre) min. BSL1415S

BSL1815S : 15 BSL1815 : 15 BSL1815X : 15 BSL1820 : 20 BSL1825 : 25 BSL1830C : 30 BSL1830 : 20 BSL1840 : 26 BSL1850 : 32 BSL1860 : 38 BSL36A18 : 32 USB Şarj gerilimi V 5 Şarj akımı A2 NOT Şarj süresi, ortam sıcaklığına ve güç kaynağının voltajına göre farklılık gösterebilir.

4. Şarj cihazının elektrik fi şini prizden çıkarın.

Şarj cihazını sıkıca tutun ve bataryayı çekerek çıkarın. NOT Şarj işleminden sonra bataryayı makineden çıkardığınızdan emin olun. Yeni bataryalar, vb. durumundaki elektrik boşalmasıyla ilgili Yeni bataryaların dahili kimyasal maddeleri ve uzun bir süre boyunca kullanılmayan bataryalar aktif hale getirilmiş olmadığı için, birinci ve ikinci kez kullanımlarında elektrik boşalması düşük olabilir. Bu geçici bir olaydır ve bataryaları 2 - 3 kez şarj ederek şarj etmek için gerekli olan normal süre eski haline gelecektir. 0000BookWR36DA.indb1620000BookWR36DA.indb162 2018/03/2817:29:482018/03/2817:29:48163 Türkçe [WR36DA] (1) O-halkasını kanalın dışına kaydırın, daha sonra soket deliğini örs deliği ile hizalayın ve sokete örsü yerleştirin. (2) Pimi sokete takın. (3) Yaparken pimin düşmediğinden emin olun, O-halkasını kanala soket üzerinden takın. [WR36DB] (1) Örsün ve lokmanın kare kısımlarını birbiriyle hizalayın. (2) Lokmayı örsün içine tam olarak iterek sıkıca taktığınızdan emin olun. (3) Lokmayı sökerken, örsten çekip çıkartın. *2 LED lambayı kullanma NOT LED lambanın açık unutulması nedeniyle batarya gücünün harcanmasını engellemek için, yaklaşık 2 dakika sonra lamba otomatik olarak söner. *3 Sıkma modu seçici işlevi

KAZ Tetik düğmesi bırakıldığında sıkma modunu seçin. Bu işlemin yapılmaması arızayla sonuçlanabilir. Sıkma modu seçme anahtarını kullanarak sıkma torku iş türüne göre ayarlanabilir. Sıkma modu, Sıkma modu seçici düğmesine her basıldığında 4 farklı mod arasında geçiş yapar.

Soketin muayene edilmesi Aşınmış veya deforme olmuş bir altıgen veya kare delikli soket, somun ve altlık arasındaki bağlantıya yeterli sıkılık vermeyecek, sonuç olarak sıkma torkunun düşmesine neden olacaktır. soket deliklerinde aşınma olup olmadığını periyodik olarak kontrol edin ve gerekiyorsa yenisiyle değiştirin.

2. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

Motor ünitesinin sargısı, elektrikli aletin tam “kalbi”dir. Sargının hasar görmemesi ve/veya yağ veya suyla ıslanmaması için gerekli özeni gösterin.

4. Terminallerin kontrolü (alet ve batarya)

Terminaller üzerinde talaş ve toz birikmediğinden emin olmak için kontrol edin. Zaman zaman çalışma öncesinde, sırasında ve sonrasında kontrol edin. İKAZ Terminaller üzerinde biriken talaş veya toz varsa bunları temizleyin. Bu işlemin yapılmaması arızayla sonuçlanabilir.

5. Dış yüzeyin temizlenmesi

Alet kirlendiğinde, yumuşak kuru bir bezle veya sabunlu suyla nemlendirilmiş bir bezle silin. Plastik kısımları eritebileceğinden, klorlu çözücüler, benzin veya boya inceltici (tiner) kullanmayın.

Elektrikli aleti 40°C’den düşük sıcaklıkta ve çocukların ulaşamayacağı bir yerde saklayın. NOT Lityum-iyon Bataryaları Saklama. Lityum-iyon bataryaları saklamadan önce tamamen şarj olduklarından emin olun. Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryalar ı şarj edilemez hale getirebilir. Bataryanın daha uzun süre çalışması için yapılması gerekenler. (1) Bataryaları tamamen tükenmeden önce yeniden şarj edin. Aletin gücünün azaldığını hissettiğiniz zaman, aleti kullanmayı durdurun ve bataryayı yeniden şarj edin. Aleti kullanmaya devam edersiniz ve elektrik akımını tüketirseniz, batarya hasar görebilir ve ömrü kısalacaktır. (2) Yüksek sıcaklıklarda şarj etmekten kaçının. Şarj edilebilir bir batarya kullanımdan hemen sonra sıcak olacaktır. Bu şekildeki bir batarya kullanımdan hemen sonra şarj edilirse, dahili kimyasal maddesi bozulacak ve batarya ömrü kısalacaktır. Bataryayı kenara koyun ve bir süre soğuduktan sonra yeniden şarj edin. İKAZ ○ Eğer batarya uzun bir süre doğrudan güneş ışığ ına maruz kalan bir yerde bırakılması veya az önce kullanılmış olması nedeniyle ısınmışken şarj edilirse, şarj cihazının şarj gösterge lambası 0,3 saniye boyunca yanar, 0,3 saniye boyunca yanmaz (0,3 saniye boyunca kapalıdır). Böyle bir durumda, şarj işleminden önce akünün soğumasını bekleyin. ○ Şarj gösterge lambası titreyerek yandığında (0,2 saniyelik aralıklarla), şarj aletinin pil konektöründe yabancı nesneler olup olmadığını kontrol edin ve varsa çıkartın. Yabancı nesne yoksa, muhtemelen batarya veya şarj cihazı arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün. ○ UC18YSL3 çıkarılmı şken dahili mikro bilgisayarın bataryanın şarj edildiğini algılaması yaklaşık 3 saniye süreceğinden, şarja devam etmek için yeniden takmadan önce en az 3 saniye bekleyin. Batarya 3 saniye dolmadan yeniden takılırsa, doğru şarj edilmeyebilir.

MONTAJ VE ÇALIŞTIRMA

Işlem Şekil Sayfa Bataryayı çıkarma ve takma 2 2 Şarj etme 3 2 Soketi takma*

Dönme yönünü ters çevirme 6 3 Düğmeyle kumanda 7 3 Kancayı çıkarma ve takma 8 3 Batarya doluluk göstergesi 9 3 LED lambayı kullanma*

Sıkma modu seçici işlevi*

Kanca nasıl kullanılır124 Bir USB cihazı elektrik prizinden şarj etme 13-a 5 Bir USB cihazı ve pili elektrik prizinden şarj etme 13-b 5 USB cihazının yeniden şarj edilmesi 14 5 USB cihazının şarj edilmesi tamamlandığında

Aksesuarları seçme ― 251 *1 Bir soket takma Kullanmak için soket seçin. 0000BookWR36DA.indb1630000BookWR36DA.indb163 2018/03/2817:29:482018/03/2817:29:48164 Türkçe Bununla birlikte, önemli ölçüde azalan batarya kullanım süresi, bataryaların iki ila beş kez üstüste şarj edilip kullanılmasıyla düzeltilebilir. Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir. İKAZ Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır. HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli uyarı Lütfen, daima belirtilen orijinal bataryalardan birini kullanın. Belirtilenlerden başka bataryalarla kullanılmaları durumunda veya bataryanın sökülmesi ve modifi ye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz. GARANTI HiKOKI Elektrikli El Aletlerine yasalar / ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu’nun sonunda bulunan GARANTI BELGESI ile birlikte bir HiKOKI Yetkili Servis Merkezi’ne gönderin. Havadan yayılan gürültü ve titreşimle ilgili bilgiler Ölçülen değerler EN60745’e göre belirlenmiş ve ISO 4871’e göre beyan edilmiştir. Ölçülen A-ağırlıklı ses gücü seviyesi: 114 dB (A) (WR36DA) 109 dB (A) (WR36DB) Ölçülen A-ağırlıklı ses basıncı seviyesi: 103 dB (A) (WR36DA) 98 dB (A) (WR36DB) Belirsizlik K: 3 dB (A) Kulak koruyucu takın. EN60745’e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı). Aletin maksimum kapasite bağlantı elemanlarının darbeli sıkılması: Vibrasyon emisyon değeri

(WR36DB) Belirsizlik K = 1,5 m/sn

Beyan edilen toplam vibrasyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti diğeriyle karşılaştırmak için kullanılabilir. Aynı zamanda, bir ön maruz kalma değerlendirmesi olarak ta kullanılabilir UYARI ○ Elektrikli aletin kullanımı sırasında vibrasyon emisyonu, aletin kullanma şekline bağlı olarak belirtilen değerden farklılık gösterebilir. ○ Gerçek kullanım koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak). NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber vermeden değişiklik yapılabilir. 0000BookWR36DA.indb1640000BookWR36DA.indb164 2018/03/2817:29:482018/03/2817:29:48165 Türkçe

Alet normal şekilde çalışmazsa, aşağıdaki tabloda belirtilen kontrolleri uygulayın. Bu kontroller sorunu çözmezse, satıcınıza veya HiKOKI Yetkili Servis Merkezine danışın.

Belirti Olası Nedeni Çözüm Alet çalışmıyor Akü gücü kalmamıştır Aküyü şarj edin. Alet aniden durdu Alet aşırı yüklenmiştir Aşırı yüke sebep olan sorundan kurtulun. Pil aşırı ısınmış. Bataryanın soğumasını bekleyin. Tetik düğmesi, 5 dakika veya daha fazla süreyle basılı tutuldu. Bu bir arıza değildir. Motor, aletin arızalanmasını önlemek için otomatik olarak durduruldu. Soket takımı -takılamıyor -düşüyor -çıkarılamıyor Takma bölümünün şekli eşleşmiyordur Uygun ebatlı kare uca sahip lokma kullandı ğınızdan emin olun. WR36DA: 19 mm WR36DB: 12,7 mm Anahtar çekilemiyor İleri/geri seçici düğmesi ortada konumlandırılmıştır Düğmeyi istenen dönüş yönü konumuna sıkıca bastırın. Tetik düğmesi çekildiğinde anormal bir tiz ses meydana gelir. Tetik düğmesi sadece hafi fçe çekilmektedir. Bu bir arıza değildir. Tetik düğmesi daha fazla çekilirse meydana gelmez. Batarya takılamıyor Alet için belirlenen bataryanın dışında bir batarya takılmaya çalışılıyor. Lütfen çok voltlu tip bir batarya takın. 0000BookWR36DA.indb1650000BookWR36DA.indb165 2018/03/2817:29:482018/03/2817:29:48166 Türkçe

Belirti Olası Nedeni Çözüm Şarj gösterge lambası hızlı bir şekilde mor renkte yanıp sönüyor ve pil şarj olmaya başlamıyor. Pil tamamen takılmamıştır. Pili sıkıca takın. Pil terminalinde veya pilin takıldığı yerde yabancı madde vardır. Yabancı maddeyi temizleyin. Şarj gösterge lambası kırmızı renkte yanıp sönüyor ve pil şarj olmaya başlamıyor. Pil tamamen takılmamıştır. Pili sıkıca takın. Pil aşırı ısınmışt ır. Eğer kendi haline bırakılırsa, pilin sıcaklığı düşerse pil otomatik olarak şarj olmaya başlayacaktır, ancak bu pil ömrünü azaltabilir. Şarj etmeden önce pilin doğrudan güneş ışığından uzakta iyi havalandırılan bir yerde soğutulması önerilir. Pil tamamen şarjlı olmasına rağmen pil kullanım süresi kısa. Pilin ömrü tükenmiştir. Pili yenisi ile değiştirin. Pilin şarj olması uzun sürüyor. Pilin, şarj cihazının veya etraftaki ortamın sıcaklığı aşırı derecede düşüktür. Pili iç mekanlarda veya daha sı cak başka bir ortamda şarj edin. Şarj cihazının açıklıkları tıkanmıştır bu da dahili bileşenlerin aşırı ısınmasına neden oluyordur. Açıklıkları engellemekten kaçının. Soğutma fanı çalışmıyordur. Onarım için yetkili bir HiKOKI Servis Merkezi ile iletişim kurun. USB güç lambası kapandı ve USB cihazı şarj etmeyi durdurdu. Pilin kapasitesi düşük hale gelmiştir. Pili kapasitesi olan bir pille değiştirin. Şarj cihazının elektrik fi şini bir elektrik prizine takın. USB cihazı şarj etmeyi bitirmesine rağmen USB güç lambası kapanmıyor. USB güç lambası USB’den şarj etmenin mümkün olduğunu göstermek için yeşil yanar. Bu bir arıza değildir. Bir USB cihazının şarj etme durumu veya şarjın tamamlanıp tamamlanmadığı belli değil. Şarj tamamlanmış olmasına rağmen USB güç lambası kapanmıyor. Şarj eden USB cihazının şarj etme durumunu onaylamak için cihazı inceleyin. Bir USB cihazının şarj etmesi yarıda duruyor. USB cihazı pili güç kaynağı olarak kullanarak şarj ediliyorken şarj cihazı bir elektrik prizine takılmışt ır. Bu bir arıza değildir. Şarj cihazı güç kaynakları arasında geçiş yaparken USB’den şarj etmeyi yaklaşık 5 saniye için durdurur. USB cihazı güç kaynağı olarak bir elektrik prizini kullanarak şarj ediliyorken şarj cihazına bir pil takılmıştır. Pil ve USB cihazı aynı anda şarj ediliyorken USB cihazının şarj edilmesi yarıda duruyor. Pil tamamen şarj edilmiştir. Bu bir arıza değildir. Şarj cihazı pilin şarj olmayı başarılı bir şekilde tamamlayıp tamamlamadığını kontrol ederken USB’den şarj etmeyi yaklaşı k 5 saniye için durdurur. Pil ve USB cihazı aynı anda şarj ediliyorken USB cihazının şarj edilmesi başlamıyor. Kalan pil kapasitesi aşırı derecede düşüktür. Bu bir arıza değildir. Pil kapasitesi belli bir seviyeye eriştiğinde, USB’den şarj etme otomatik olarak başlar. 0000BookWR36DA.indb1660000BookWR36DA.indb166 2018/03/2817:29:482018/03/2817:29:48167 Română Nu folosiţi scule electrice atunci când sunteţi obosit sau vă afl aţi sub infl uenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave. b) Folosiţi echipament de protecţie personală. Purtaţi întotdeauna protecţie pentru ochi. Echipamentele de protecţie cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile și protecţiile auditive, folosite în situaţiile corespunzătoare, reduc vătămările personale.

Tip ve özel tanım koduyla *1) tanımlı Akülü Darbeli Somun Sıkma’nın direktifl erin *2) ve standartların *3) tüm ilgili gereksinimlerine uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ederiz. Teknik dosya *4)’dedir – Aşağıya bakın. Avrupa’daki temsilcilik ofi sindeki Avrupa Standartları Yöneticisi, teknik dosyayı derlemek için yetkilendirilmiştir. Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir. *1) WR36DA C356029S WR36DB C356036S *2) 2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU *3) EN60745-1:2009+A11:2010 EN60745-2-2:2010 EN60335-1:2012+A11:2014 EN60335-2-29:2004+A2:2010 EN55014-1:2006+A1:2009+A2:2011 EN55014-2:1997+A1:2001+A2:2008 *4) Representative offi ce in Europe Hikoki Power Tools Deutschland GmbH Siemensring 34, 47877 Willich, Germany Head offi ce in Japan Koki Holdings Co., Ltd. Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan
