NÁVOD K OBSLUZE WR36DB HiKOKI

3) Osobní bezpečnost

a) Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte, soustřeďte se a střízlivě uvažujte. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí. Osobní ochranné prostředky jako respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu používané v příslušných podmínkách snižují možnost zranění.

Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“. Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu. d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění. e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích. f) Oblékejte se vhodným způsobem Nenoste volné oděvy ani šperky. Vlasy, oděv a rukavice udržujte v dostačující vzdálenosti od pohybujících se části. Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí. g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána. Použitím za řízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.

4) Používání elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno. b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno. c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrického nářadí vždy nejprve odpojte zástrčku ze zdroje napájení anebo odpojte akumulátorový zdroj. Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí. d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nář adí je v rukou nevyškolených uživatelů nebezpečné. e) Udržujte elektrické nářadí. Kontrolujte seřízení pohybujících se částí a jejich pohyblivost, soustřeďte se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.

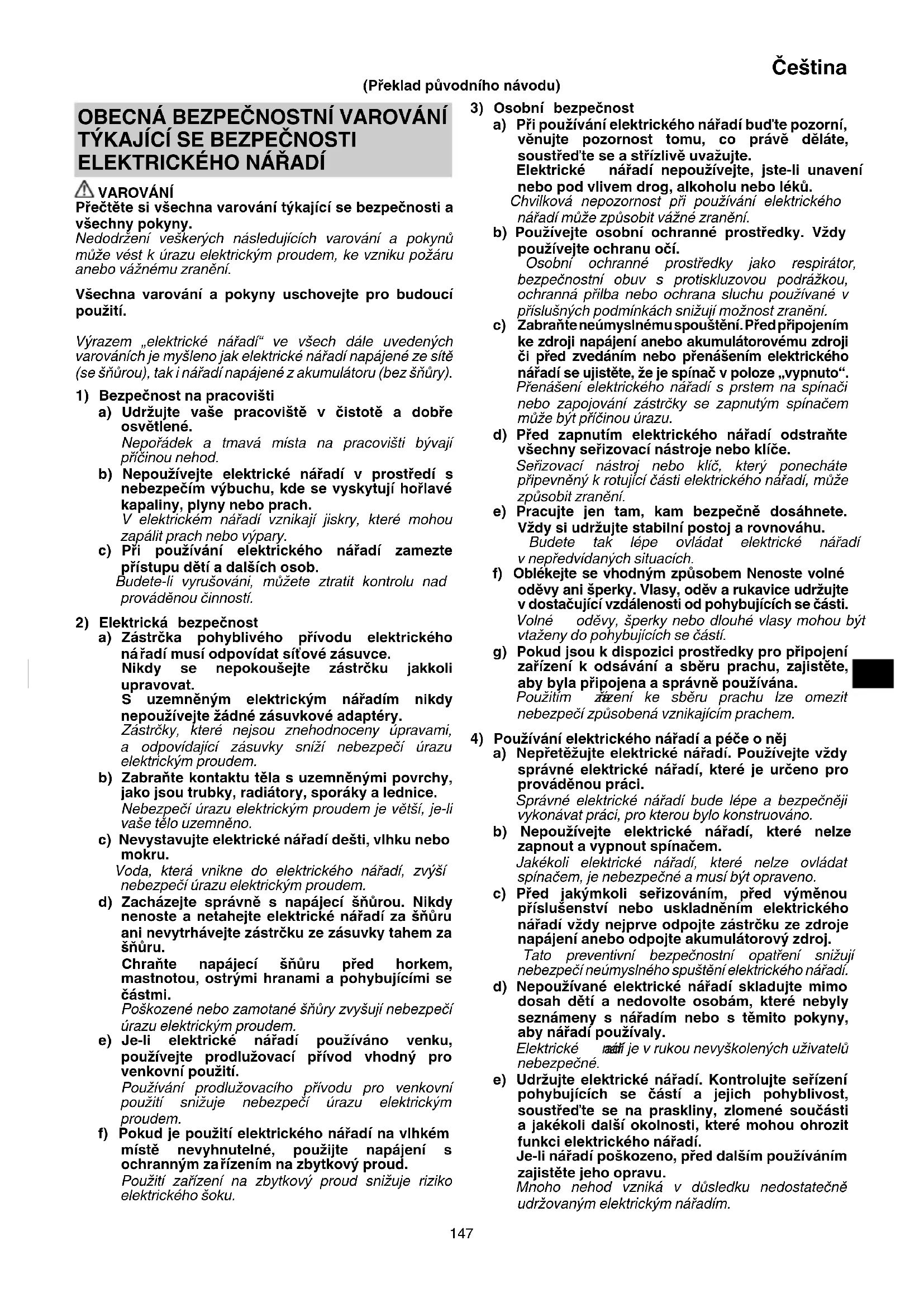

VAROVÁNÍ Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny. Nedodržení veškerých následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění. Všechna varování a pokyny uschovejte pro budoucí použití. Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště v čistotě a dobře osvětlené. Nepořádek a tmavá místa na pracovišti bývají příčinou nehod. b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary. c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Zástrčka pohyblivého přívodu elektrického

řadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry. Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno. c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem. d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru. Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem. e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem. f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným za řízením na zbytkový proud. Použití zařízení na zbytkový proud snižuje riziko elektrického šoku. (Překlad původního návodu) 0000BookWR36DA.indb1470000BookWR36DA.indb147 2018/03/2817:29:462018/03/2817:29:46148 Čeština f) Udržujte řezací nástroje ostré a čisté. Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje. g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.

5) Použití nářadí na baterie a péče o ně

a) Dobíjejte pouze nabíječkou specifi kovanou výrobcem. Nabíječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použití s jiným akumulátorovým zdrojem způsobit nebezpečí požáru. b) Elektrické nářadí používejte výhradně se specifi kovanými akumulátorovými zdroji. Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru. c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Vzájemné zkratování pólů akumulátoru může způsobit popáleniny nebo požár. d) Při nevhodném zacházení může z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc. Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny.

a) Opravy vašeho elektrického nářadí svěřte kvalifi kované osobě, která bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a nemohoucím osobám. Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dě tí a nemohoucích osob.

Držte elektrické nářadí za izolované úchopové plochy, když jej používáte s příslušenstvím, které může přijít do styku se skrytými vodiči. Kontakt s „živým“ vodičem způsobí, že kovové části elektrického nářadí se stanou také „živými“ a způsobí elektrický úraz obsluze.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

1. Jedná se o přenosné nářadí určené k utahování a

povolování šroubů a matic. Používejte jej pouze pro tuto činnost.

2. Ujistěte se, že během práce držíte pevně nářadí.

V opačném případě může dojít k nehodně nebo zranění.

3. Ujistěte se, že akumulátor je pevně nainstalován.

Pokud je povolen, mohl by vypadnout a způsobit nehodu.

4. Příprava a kontrola pracovního prostředí. Ujistěte se,

že pracoviště splňuje všechny podmínky stanovené v pokynech.

5. Nedovolte, aby se do otvoru pro připojení

akumulátoru dostaly cizí předměty nebo materiál.

6. Nikdy nerozebírejte dobíjecí akumulátor a nabíječku.

7. Nikdy nezkratujte dobíjecí akumulátor. Zkrat

akumulátoru způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.

8. Nevhazujte akumulátor do ohně. Akumulátor může

v takovém případě explodovat.

9. Jakmile akumulátor dosáhne konce životnosti a

není možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.

10. Do větracích otvorů v nabíječce nevkládejte žádné

ředměty. Kovové předměty nebo hořlavý materiál vložený do větracích otvorů nabíječky představuje nebezpečí úrazu elektrickým proudem a vyústí v poškození nabíječky.

11. Zkontrolujte aktuální utahovací moment pomocí

12. Před přepnutím směru rotace zastavte nářadí. Před

přepnutím směru rotace vždy uvolněte spínač a vyčkejte na zastavení nářadí.

13. Nikdy se nedotýkejte otáčejícího se dílu. Nedovolte,

aby se otáčející se část dostala do blízkosti vašich rukou nebo jakékoli jiné části vašeho těla. Můžete se pořezat otáčejícího se dílu nebo se do něj zachytit. Dávejte také pozor na to, abyste se otáčejícího se dílu nedotkli po dlouhém nepřerušeném používání. Během používání se díl zahřívá, proto byste se mohli popálit.

14. Používejte určené příslušenství uvedené v provozním

manuálu a katalogu HiKOKI. V opačném případě se vystavujete riziku nehody nebo úrazu.

15. Je důležité, aby příslušenství bylo v dříku řádně

upevněno. Pokud není řádně upevněno, může vypadnout a způsobit úraz.

16. Funkce voliče utahovacího režimu

○ Zatímco je spínač uvolněn, vyberte utahovací režim. Pokud tak neučiníte, může dojít k selhání. ○ Vhodný režim se liší v závislosti na šroubu a na materiálu, do kterého se šroub zavádí. Utáhněte několik zkušebních šroubů a upravte režim nastavení odpovídajícím způsobem. ○ Přepínač utahovacího režimu může být nastaven pouze poté, co byla do přístroje vložena baterie a spoušť byla jedenkrát vytažena.

17. Mechanický nástroj je vybaven tepelnou ochranou

okruhu z důvodu ochrany motoru. Nepřetržitý provoz může způsobit vzestup teploty jednotky, čímž se zaktivuje tepelná ochrana okruhu a provoz se automaticky zastaví. Pokud k tomu dojde, nechte mechanický nástroj před jeho opětovným použitím vychladnout.

18. Pokud je nářadí přetíženo, motor se může zastavit.

Pokud se tak stane, uvolněte spínač nářadí a odstraň te příčinu přetížení. Nedotýkejte se předního krytu, který se může zahřát během nepřetržitého provozu.

19. Používání akumulátoru v chladném prostředí (pod

0 stupňů Celsia) může někdy způsobit zeslabení utahovacího momentu a snížit množství práce. Jedná se však o dočasný jev, který se vrátí do normálu, jakmile se akumulátor zahřeje.

20. Tlačítko nelze zapnout, pokud se nástroj otáčí.

Chcete-li tlačítko zapnout, zastavte nejprve nástroj, a pak tlačítko nastavte. 0000BookWR36DA.indb1480000BookWR36DA.indb148 2018/03/2817:29:462018/03/2817:29:46149 Čeština

21. Namontujte pevně hák. Pokud hák není pevně

namontován, může během používání způsobit úraz. Pokud se rozhodnete přenášet nástroj zaháknutý za kyčelní pás, odpojte zástrčku nástroje. Pokud tak neučiníte, může dojít k nečekanému zranění.

22. Chraňte panel přepínače před silnými otřesy či

rozbitím. Mohlo by dojít k potížím.

23. Nedívejte se přímo do světla. Můžete si poranit zrak.

Opatrně otřete všechnu špínu a nečistoty, které ulpěly na čočce LED světla jemným hadříkem, abyste čočku nepoškrábali. Poškrábání čočky LED světla může mít za následek snížení jasu.

24. Aby se předešlo spotřebě energie způsobené

zapomenutím vypnout LED kontrolku, světlo se samo automaticky vypíná po 2 minutách.

25. Po stálé práci nechte nářadí odpočinout.

26. Nedotýkejte se krytu utahováku, neboť se během

nepřetržité práce silně zahřívá.

27. Výrobek nepoužívejte, pokud jsou svorky nářadí

nebo akumulátoru (upevnění akumulátoru) jakkoli zkřiveny. Osazením akumulátoru by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.

28. Dbejte na to, aby se na svorkách nářadí (upevnění

akumulátoru) nevyskytovaly kovové částečky a prach. ○ Před použitím si ověřte, že se v prostoru svorek nenahromadily kovové částečky a prach. ○ Při používání se snažte zabránit tomu, aby kovové částečky nebo prach z nářadí pronikly na akumulátor. ○ Při pozastavení provozu nebo po použití nenechávejte nářadí v místech, kde by mohlo být vystaveno ze vzduchu se snášejícím kovovým částečkám nebo prachu. V opačném případě by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.

Z důvodu prodloužení životnosti je lithium-iontový akumulátor vybaven ochrannou funkcí zastavení výkonu. V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, přestože držíte spínač. Nejedná se o závadu, ale o výsledek ochranné funkce.

1. Jakmile dojde k vybití zbývající kapacity akumulátoru,

motor se zastaví. V takovém případě akumulátor okamžitě dobijte.

2. Pokud je nářadí přetíženo, motor se může zastavit. V

takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení. Potom můžete nářadí znovu používat.

3. Je-li akumulátor přehřátý a přetížený, může se pohon

akumulátoru zastavit. V takovém případě přestaňte akumulátor používat a nechte jej vychladnout. Potom můžete nářadí znovu používat. Dále prosím dbejte následujících varování a upozornění. VAROVÁNÍ Abyste předešli případnému úniku kapaliny z akumulátoru, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících pokynů.

1. Ujistěte se, že se na akumulátoru neusazují piliny a

prach. ○ Během práce kontrolujte, že na akumulátor nepadají piliny a prach. ○ Ujistěte se, že se piliny a prach padající během práce na elektrické nářadí neusazují na akumulátoru. ○ Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu. ○ Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na něm může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).

2. Nepropichujte akumulátor ostrým předmětem, například

hřebíkem, nebouchejte do něj kladivem, nestoupejte na něj, neházejte jím ani jej nevystavujte silným otřesům.

3. Nepoužívejte viditelně poškozený či deformovaný

4. Nepoužívejte akumulátor obrácenou polaritou.

5. Nepřipojujte jej přímo k elektrické zástrčce ani k zásuvce

cigaretového zapalovače v automobilu.

6. Nepoužívejte akumulátor k jinému než určenému účelu.

7. Pokud se nabíjení akumulátoru nedokončí, i když

uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.

8. Nevystavujte akumulátor působení vysokých teplot nebo

vysokého tlaku, neumísťujte jej např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.

9. V případě zjištění úniku nebo zápachu okamžitě zajistěte

bezpečnou vzdálenost od ohně.

10. Nepoužívejte na místech se silnou statickou elektřinou.

ípadě úniku kapaliny, zápachu, vznikajícího tepla, ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování okamžitě vyjměte akumulátor z přístroje či nabíječky a přestaňte jej používat.

12. Akumulátor nepotápějte ani nenechte vniknout dovnitř

žádné tekutiny. Vniknutí vodivých kapalin, jako je voda, může způsobit poškození s následkem požáru nebo výbuchu. Akumulátor skladujte na chladném, suchém místě, stranou od vznětlivých a hořlavých předmětů. Je nutné se vyvarovat prostředí s žíravým plynem. UPOZORNĚNÍ

1. Pokud se kapalina unikající z akumulátoru dostane

do očí, netřete si je, dobře je vymyjte čistou vodou, například vodou z vodovodu, a ihned vyhledejte lékaře. Bez lékařského ošetření může kapalina způsobit problémy se zrakem.

2. Pokud se kapalina dostane do kontaktu s pokožkou či

oděvem, ihned zasažená místa omyjte čistou vodou, například vodou z vodovodu. Kapalina může způsobit podráždění kůže.

3. Zjistíte-li při prvním použití, že na akumulátoru je rez,

vzniká zápach, přehřátí, ztráta barvy, vidíte deformaci anebo jinou abnormalitu, nepoužívejte jej a vraťte jej dodavateli či prodejci. VAROVÁNÍ Pokud se vodivé cizí těleso dostane do svorky lithium- iontového akumulátoru, akumulátor se může zkratovat a způsobit požár. Při skladování lithium-iontových akumulátorů se řiďte následujícími předpisy a řádně je dodržujte. ○ Neumisťujte vodivé úlomky, hřebíky a vodiče, například železné a měděné dráty do krabice určené pro skladování. ○ Za účelem zabránění zkratu vložte akumulátor do nářadí nebo jej bezpečně uložte do krytu pro akumulátor tak, aby byly skryty ventilační otvory. TÝKAJÍCÍ SE PŘEPRAVY LITHIUM-

Při přepravě lithium-iontové baterie se řiďte následujícími opatřeními. VAROVÁNÍ Uvědomte přepravní společnost, že balení obsahuje lithium- iontovou baterii, informujte společnost o jejím výkonu a postupujte podle instrukcí přepravní společnosti při domlouvání přepravy. 0000BookWR36DA.indb1490000BookWR36DA.indb149 2018/03/2817:29:462018/03/2817:29:46150 Čeština ○ Lithium-iontové baterie, jejichž výkon přesahuje 100 Wh, jsou považovány z hlediska přepravní klasfi kace za nebezpečné zboží a budou vyžadovat zvláštní aplikační postupy. ○ Pro přepravu do zahraničí musíte postupovat v souladu s mezinárodním právem, předpisy a nařízeními cílové země.

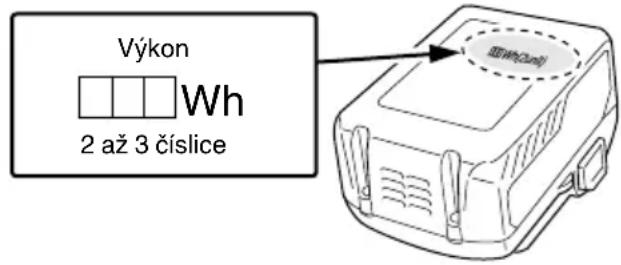

Výkon 2 až 3 číslice BEZPEČNOSTNÍ OPATŘENÍ TÝKAJÍCÍ

SE PŘIPOJENÍ ZAŘÍZENÍ USB

(UC18YSL3) Pokud se objeví nečekaný problém, může dojít k poškození či ztrátě dat na zařízení USB, které je připojené k tomuto produktu. Před použitím zařízení USB s tímto produktem si vždy zazálohujte všechna data, která se na zařízení nacházejí. Berte prosím na vědomí, že naše společnost nenese žádnou odpovědnost za data uložená na zařízení USB, když dojde k jejich poškození nebo ztrátě, ani za jakoukoli škodu, ke které může dojít na připojeném zařízení. VAROVÁNÍ ○ Před použitím zkontrolujte propojovací USB kabel, zda není poškozený či nemá jinou závadu. Použití poškozeného či vadného USB kabelu může vést ke vzniku kouře nebo vznícení. ○ Když výrobek nepoužíváte, zakryjte USB vstup gumovým krytem. Usazený prach atd. na USB vstupu může způsobit vznik kouře nebo vznícení. POZNÁMKA ○ USB nabíjení se může čas od času pozastavit. ○ V době, kdy se USB zařízení nenabíjí, vytáhněte USB zařízení z nabíječky. Pokud tak neučiníte, může dojít nejen ke zkrácení životnosti baterie USB zařízení, ale rovněž i k nečekaným nehodám. ○ V závislosti na jejich typu nemusí být možné nabíjet některá USB zařízení. UPOZORNĚNÍ TÝKAJÍCÍ SE ODOLNOSTI VŮČI PRACHU A VODĚ Tento výrobek odpovídá ochranné třídě IP56 (odolnost proti prachu a voděodolnost) pro elektrické zařízení, jak je stanoveno v mezinárodních předpisech IEC. (Pouze hlavní jednotka je v souladu s ochrannou třídou IP56 při vybavení bateriemi.) [Popisy IP kódů] IP56 Ochranná třída proti pronikání vody Postříkání zařízení silnými proudy vody ze všech stran nesmí mít žádný nepříznivý efekt (voděodolnost). (100 l vody za minutu stříkané po dobu přibližně tří minut ze vzdálenosti přibližně tři metry s použitím trysky o průměru 12,5 mm). Ochranná třída proti externímu zásahu pevným předmětem Prach, který může mít nepříznivé účinky na zařízení, nesmí proniknout dovnitř (odolnosti proti prachu). (Zařízení zůstává v neovládané zkušební komoře, v níž se ve vzduchu vznáší částice práškového mastku o průměru méně než 75 μm s použitím míchacího čerpadla rychlostí 2 kg na metr krychlový za osm hodin.) Zařízení bylo navrženo tak, aby odolalo účinkům prachu a vodě, ale neexistuje žádná záruka, že nebude docházet k poruchám. Nepoužívejte nebo nenechávejte zařízení v místech, kde je vystaveno nadměrnému množstvím prachu, nebo v místech, kde je ponořeno do vody či vystaveno dešti. NÁZVY SOUČÁSTÍ (obr. 1 – obr. 15)

Šestihranné sklíčidlo

Šestihranné sklíčidlo

Funkce voliče utahovacího režimu

Spínač ukazatele zbývající kapacity akumulátoru

Kontrolka utahovacího režimu

Kontrolka ukazatele zbývající kapacity akumulátoru

Přepínač režimu osvětlení

Světelná kontrolka 0000BookWR36DA.indb1500000BookWR36DA.indb150 2018/03/2817:29:462018/03/2817:29:46151 Čeština Otáčení ve směru hodinových ručiček Otáčení proti směru hodinových ručiček Spínač ukazatele zbývající kapacity akumulátoru Svítí; Zbývá více než 75% kapacity akumulátoru. Svítí; Zbývá 50% – 75% kapacity akumulátoru. Svítí; Zbývá 25% – 50% kapacity akumulátoru. Svítí; Zbývá méně než 25% kapacity akumulátoru. Bliká; Akumulátor je téměř vybitý. Dobijte akumulátor co nejdříve. Bliká; Příkon se přerušil z důvodu vysoké teploty. Vyjměte akumulátor z nářadí a nechte jej plně vychladnout. Bliká; Příkon se přerušil kvůli poruše nebo závadě. Potíž může tkvět v akumulátoru, proto se prosím obraťte na svého prodejce. Funkce voliče utahovacího režimu Kontrolka utahovacího režimu Nízkootáčkový režim 1/Nízkootáčkový režim 2 Pro práci, která vyžaduje jemné úpravy, např. při utahování šroubů o malém průměru. Režim střední rychlosti Pro práci, která vyžaduje omezení síly během utahování. Režim vysoké rychlosti Pro práci, která při utahování vyžadující sílu a rychlost. Varování

STANDARDNÍ PŘÍSLUŠENSTVÍ

Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 250. Standardní příslušenství podléhají změnám bez předchozího upozornění. POUŽITÍ Utahování a povolování všech typů šroubů a matic používaných pro upevňování stavebních prvků. SPECIFIKACE Specifi kace k tomuto přístroji jsou uvedeny v tabulce na straně 249. SYMBOLY VAROVÁNÍ Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu. WR36DA / WR36DB : Rázový utahovák Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze. Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2002/96/ES o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování. Stejnosměrný proud

Počet otáček při běhu naprázdno min

Kmitů za minutu Bpm Počet úderů Běžný šroub

Vysokopevnostní šroub

Režim vysoké rychlosti

Režim střední rychlosti L2m Nízkootáčkový režim 2 L1m Nízkootáčkový režim 1

Utahovací moment (maximální) Velikost pravoúhlého pohonu

Hmotnost (Podle metody EPTA 01/2003) ZAPNUTÍ VYPNUTÍ Odpojte baterii Přepínač režimu osvětlení Vždy ZAPNUTO (vypnutí po 2 minutách) Pouze osvětlení SW-ON Vždy VYPNUTO 0000BookWR36DA.indb1510000BookWR36DA.indb151 2018/03/2817:29:462018/03/2817:29:46152 Čeština POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. NABÍJENÍ Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů.

Připojte napájecí kabel nabíječky do elektrické sítě. Po připojení zástrčky nabíječky do zásuvky se červeně rozbliká kontrolka nabíjení (bude blikat v 1sekundových intervalech).

2. Vložte akumulátor do nabíječky.

Akumulátor vložte pevně do nabíječky tak, jak je ukázáno na Obr. 3 (na straně 2).

Při vložení baterie do nabíječky bude kontrolka nabíjení blikat modře. Když je baterie zcela nabitá, kontrolka nabíjení se rozsvítí zeleně. (viz Tabulka 1) (1) Signalizace kontrolky nabíjení Kontrolka nabíjení signalizuje stav nabíječky nebo nabíjecí baterie tak, jak je uvedeno v Tabulce 1. Tabulka 1 Signalizace kontrolky nabíjení Kontrolka nabíjení (ČERVENÁ / MODRÁ / ZELENÁ / PURPUROVÁ) Před nabíjením Bliká (ČERVENÁ) Svítí 0,5 sekundy. Nesvítí po dobu 0,5 sekundy. (vypne se na 0,5 sekundy) Připojeno do zdroje napájení Během nabíjení Bliká (MODRÁ) Svítí 0,5 sekundy. Nesvítí po dobu 1 sekundy. (vypnutá po dobu 1 sekundy) Kapacita baterie činí méně než 50% Bliká (MODRÁ) Svítí 1 sekundu. Nesvítí po dobu 0,5 sekundy. (vypne se na 0,5 sekundy) Kapacita baterie činí méně než 80% Svítí (MODRÁ) Stále svítí Kapacita baterie činí více než 80% Nabíjení dokončeno Svítí (ZELENÁ) Stále svítí (Nepřetržitý zvuk bzučáku: asi 6 sekund) Pohotovostní režim při přehřátí Bliká (ČERVENÁ) Svítí 0,3 sekundy. Nesvítí po dobu 0,3 sekundy. (vypne se na 0,3 sekundy) Akumulátor je přehřátý. Nelze nabíjet. (nabíjení bude zahájeno po vychladnutí akumulátoru) Nelze nabíjet Bliká (PURPUROVÁ) Svítí 0,1 sekundy. Nesvítí 0,1 sekundy. (vypne se na 0,1 sekundy) (Přerušovaný zvuk bzučáku: asi 2 sekundy) Závada na akumulátoru nebo nabíječce (2) Informace o teplotách a době nabíjení nabíjecí baterie Teploty a doba nabíjení jsou uvedeny v Tabulce 2. Tabulka 2 Nabíječka UC18YSL3 Akumulátor Typ baterie Li-ion Rozmezí teplot pro nabíjení -10°C – 50°C Nabíjecí napětí V 14,4 18 Doba nabíjení cca. (při 20°C) Řada BSL14xx Řada BSL18xx Vícevoltová série (4 články) (8 článků) (5 článků) (10 článků) (10 článků) min. BSL1415S

BSL1815S : 15 BSL1815 : 15 BSL1815X : 15 BSL1820 : 20 BSL1825 : 25 BSL1830C : 30 BSL1830 : 20 BSL1840 : 26 BSL1850 : 32 BSL1860 : 38 BSL36A18 : 32 USB Nabíjecí napětí V 5 Nabíjecí proud A 2 0000BookWR36DA.indb1520000BookWR36DA.indb152 2018/03/2817:29:472018/03/2817:29:47153 Čeština Jak používat háček 12 4 Nabíjení USB zařízení ze zásuvky elektrické sítě 13-a 5 Nabíjení USB zařízení a baterie ze zásuvky elektrické sítě 13-b 5 Postup nabíjení USB zařízení 14 5 Po dokončení nabíjení USB zařízení 15 5 Výběr příslušenství ― 251 *1 Instalace zásuvky Vyberte zásuvku, která má být použita. [WR36DA] (1) Vysunutím O-kroužku z drážky srovnejte otvor objímky s otvorem kovadliny a vložte kovadlinu do zásuvky. (2) Vložte čep do zásuvky. (3) Ujistěte se, že čep nemůže vypadnout, a zároveň připevněte O-koužek do drážky v zásuvce. [WR36DB] (1) Zarovnejte vzájemně čtvercové části sklíčidla a kovadliny. (2) Nezapomeňte sklíčidlo pevně osadit zatlačením až na doraz do kovadliny. (3) Chcete-li sklíčidlo vyjmout, vytáhněte jej z kovadliny. *2 Jak používat LED kontrolku POZNÁMKA Aby se předešlo spotřebě energie způsobené zapomenutím vypnout LED kontrolku, světlo se samo automaticky vypíná po 2 minutách. *3 Funkce voliče utahovacího režimu UPOZORNĚNÍ Vyberte utahovací režim, zatímco je spínač uvolně

Pokud tak neučiníte, může dojít k selhání. Pomocí voliče utahovacího režimu lze utahovací moment upravit v závislosti na druhu práce. Utahovací režim přepíná mezi 4 různými režimy při každém stisknutí voliče režimu.

1. Kontrola nástrčky

Opotřebovaná nebo zdeformovaná šestihranná nebo čtvercová nástrčka nezaručí dostatečně těsný spoj mezi maticí nebo dříkem, což povede ke ztrátě utahovacího momentu. Opotřebení otvorů nástrček proto pravidelně kontrolujte a v případě potřeby nástrčku vyměňte za novou.

2. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se, že vinutí není poškozené nebo mokré od vody či oleje.

4. Kontrola svorek (nářadí i akumulátoru)

Zkontrolujte, že se na svorkách nenahromadily kovové částečky a prach. Příležitostně totéž kontrolujte před, během a po práci s nářadím. UPOZORNĚNÍ Odstraňte veškeré kovové částečky nebo prach, které se mohou nahromadit na svorkách. Pokud tak neučiníte, může dojít k selhání. POZNÁMKA Doba nabíjení se může měnit podle okolní teploty a napájecího napětí.

4. Odpojte napájecí kabel nabíječky ze sítě.

5. Pevně držte nabíječku a vytáhněte akumulátor.

POZNÁMKA Ujistěte se, že jste po nabití vyjmuli akumulátor z nabíječky a poté jej uložte. Ohledně vybití v případě nových akumulátorů, apod. Při prvním a druhém použití může být elektrický výboj nízký, protože nejsou aktivovány vnitřní chemické látky nových akumulátorů a akumulátorů, které nebyly po delší dobu používány. Toto je dočasný stav a normální čas vyžadovaný k nabíjení se obnoví poté, co se akumulátor 2-3 krát dobije. Jak zařídit delší výkon akumulátorů. (1) Nabijte akumulátory předtím, než se úplně vybijí. Pokud máte pocit, že se výkon nástroje snižuje, zastavte práci s nástrojem a dobijte akumulátor. Pokud budete pokračovat v používání nástroje a dojde k vybití elektrické energie, může dojít k poškození akumulátoru a zkrátí se jeho životnost. (2) Vyvarujte se nabíjení při vysokých teplotách. Dobíjecí akumulátor bude po skončení provozu horký. Pokud je akumulátor dobit ihned po použití, zhorší se stav jeho vnitřních chemických látek a zkrátí se jeho životnost. Nechte akumulátor chvíli vychladnout a pak ho dobijte. UPOZORNĚNÍ ○ Pokud je baterie nabíjena zahřátá, protože byla po dlouhou dobu vystavena přímému slunečnímu záření nebo protože byla právě používána, kontrolka nabíjení na nabíječce se na 0,3 sekundy rozsvítí a zhasne na 0,3 sekundy (vypne se na 0,3 sekundy). V takovém případě nechte akumulátor nejprve vychladnout a poté zahajte nabíjení. ○ Pokud kontrolka prudce bliká (v intervalech 0,2 sekundy), zkontrolujte, zda nejsou v konektoru baterie v nabíječce cizí předměty, a pokud ano, odstraňte je. Pokud uvnitř nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obraťte se na autorizované servisní středisko. ○ Protože vestavěnému mikropočítači trvá přibližně 3 sekundy, než potvrdí, že akumulátor nabíjený pomocí UC18YSL3 je vyjmutý, vyčkejte alespoň 3 sekundy, než jej vložíte zpět a budete pokračovat v nabíjení. Pokud akumulátor znovu vložíte během těchto 3 sekund, pravděpodobně se řádně nenabije.

Činnost Obrázek Strana Vyjmutí a vložení akumulátoru 2 2 Nabíjení 3 2 Montáž zásuvky*

Změna směru otáčení 6 3 Činnost spínače73 Vyjmutí a montáž háku 8 3 Ukazatel zbývající kapacity akumulátoru

Jak používat LED kontrolku*

Funkce voliče utahovacího režimu*

Pokud je nástroj znečištěný, otřete jej měkkým suchým nebo vlhkým hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.

Přístroj skladujte na místě s teplotou nižší než 40 °C a mimo dosah dětí. POZNÁMKA Skladování lithium-iontových akumulátorů Před uskladněním lithium-iontových akumulátorů zkontrolujte, zda jsou plně nabité. Dlouhodobější skladování (3 měsíce a déle) málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž. Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů. Pokud je doba využití akumulátoru extrémně krátká, nehledě na to, že jste jej opakovaně nabili a použili, zkontrolujte, zda není akumulátor nefunkční a zvažte pořízení nového akumulátoru. UPOZORNĚNÍ Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán. Důležité upozornění týkající se akumulátoru pro elektrické akumulátorové nářadí společnosti HiKOKI Používejte vždy jeden z námi určených originálních akumulátorů. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nářadí, pokud jsou používány jiné, než námi určené akumulátory nebo pokud je akumulátor rozebrán a změněn (např. byl rozebrán a nahrazen článek akumulátoru nebo jiných vnitřních částí). ZÁRUKA Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/ místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI. Informace o hluku a vibracích Měřené hodnoty byly určeny podle EN60745 a deklarovány ve shodě s ISO 4871. Změřená vážená hladina akustického výkonu Α: 114 dB (A) (WR36DA) 109 dB (A) (WR36DB) Změřená vážená hladina akustického tlaku Α: 103 dB (A) (WR36DA) 98 dB (A) (WR36DB) Nejistota K: 3 dB (A). Používejte ochranu sluchu. Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN60745. Účinné utahování spojovacích prvků s použitím maximální kapacity nářadí: Hodnota vibračních emisí

Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nářadí s druhým. Tuto deklarovanou hodnotu vibrací lze rovněž použít v předběžném hodnocení vystavení. VAROVÁNÍ ○ Vibrační emise během vlastního používání elektrického nářadí se může od deklarované celkové hodnoty lišit v závislosti na způsobu jeho použití. ○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním). POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. 0000BookWR36DA.indb1540000BookWR36DA.indb154 2018/03/2817:29:472018/03/2817:29:47155 Čeština

Zkontrolujte dle nížeuvedené tabulky, zda přístroj nepracuje správně. Pokud se tím neodstraní problém, poraďte se svým odborníkem nebo autorizovaným servisním střediskem HiKOKI.

1. Elektrické nářadí

Příznak Možná příčina Náprava Nástroj neběží Baterie je vybitá Nabijte baterii. Nástroj se náhle zastavil Nástroj byl přetížen Vyřešte problém způsobující přetížení. Baterie se přehřála. Nechte baterii vychladnout. Spoušť byla při vkládání baterie stisknuta po dobu 5 minut či více. Nejedná se o závadu. Motor byl automaticky zastaven, aby se předešlo poškození stroje. Zásuvka pro nářadí -nelze připojit -upadne -nelze odpojit Tvar připevněné části neodpovídá Přesvědčte se, že používáte sklíčidla s čtvercovými hnacími jednotkami příslušné velikosti. WR36DA: 19 mm WR36DB: 12,7 mm Spínač nelze povytáhnout Výběrové tlačítko předního a zpětného chodu je umístěno v půli cesty Stiskněte pevně tlačítko do pozice pro požadovaný směr rotace. Při vytažení spínače spouště zazní abnormálně vysoký zvuk. Spína č spouště je vytažen pouze nepatrně. Nejedná se o závadu. Nenastane, pokud je spínač spouště vytažen více. Akumulátor nelze osadit Pokoušíte se osadit jiný akumulátor, než je určený pro dané nářadí. Vložte vícevoltový typ akumulátoru. 0000BookWR36DA.indb1550000BookWR36DA.indb155 2018/03/2817:29:472018/03/2817:29:47156 Čeština

Příznak Možná příčina Náprava Kontrolka nabíjení rychle červenofi alově bliká a nabíjení baterie se nezahájilo. Baterie není zasunuta až na doraz. Zasuňte baterii až nadoraz. Na kontaktech baterie nebo v místě jejího upevnění se nacházejí nečistoty. Nečistoty odstraňte. Kontrolka nabíjení červeně bliká a nabíjení baterie se nezahájilo. Baterie není zasunuta až na doraz. Zasuňte baterii až nadoraz. Baterie se přehřála. Pokud nezasáhnete, baterie se po vychladnutí začne automaticky nabíjet, to může nicméně snížit její životnost. Před nabitím doporučujeme nechat baterii vychladnout na dobře větraném místě mimo dosah přímého slunečního světla. Doba využití baterie je krátká, ačkoli je plně nabitá. Životnost baterie skončila. Vyměňte baterii za novou. Nabití baterie trvá dlouho. Teplota baterie, nabíječky či okolního prostředí je velmi nízká. Baterii nabíjejte v interiéru nebo v jiném teplejším prostředí. Větrací otvory nabíječky jsou zakryté, což

ůsobuje přehřátí jejích vnitřních součástí. Nezakrývejte větrací otvory. Větráček chlazení neběží. Obraťte se na servisní středisko autorizované společností HiKOKI s žádostí o opravu. Kontrolka USB napájení zhasla a napájení USB zařízení přestalo. Baterie se téměř vybila. Vyměňte baterii za jinou, která není tolik vybitá. Zapojte zástrčku nabíječky do zásuvky elektrické sítě. Kontrolka USB napájení nezhasne, ani když bylo nabíjení USB zařízení dokončeno. Kontrolka USB napájení se rozsvítí zeleně, čímž oznamuje, že je USB napájení možné. Nejedná se o závadu. Není jasné, jaký je stav nabíjení USB zařízení, či zda se jeho nabíjení úspěšně dokončilo. Kontrolka USB napájení ani po dokončení nabíjení nezhasne. Prohlídkou nabíjeného USB zařízení se ujistěte o jeho aktuálním stavu nabíjení. Nabíjení USB zařízení se v průběhu náhle přeruší. Během nabíjení USB zařízení, kdy byla zdrojem energie baterie, došlo k př ipojení nabíječky do zásuvky elektrické sítě. Nejedná se o závadu. Nabíječka přeruší USB nabíjení na dobu zhruba 5 sekund, během nichž rozpoznává různé zdroje napájení. Během nabíjení USB zařízení, kdy byla zdrojem energie zásuvky elektrické sítě, došlo k vložení baterie do nabíječky. Za současného nabíjení baterie a USB zařízení se náhle nabíjení USB zařízení přeruší. Baterie se plně nabila. Nejedná se o závadu. Nabíječka přeruší USB nabíjení na dobu zhruba 5 sekund, zatímco kontroluje, zda se baterie úspěšně plně nabila. Za současného nabíjení baterie a USB zařízení se nabíjení USB zařízení nezahájí. Zbývající kapacita baterie je velmi nízká. Nejedná se o závadu. Když kapacita baterie dosáhne určité úrovně, zahájí se USB nabíjení automaticky. 0000BookWR36DA.indb1560000BookWR36DA.indb156 2018/03/2817:29:472018/03/2817:29:47157 Türkçe c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fi şini takmanız kazalara davetiye çıkarır. d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir. e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur. f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmay ın. Saçlarınızı, elbisenizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir. g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir.
