GEBRUIKSAANWIJZING WR36DB HiKOKI

Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact en/of de accu van het elektrisch gereedschap voor u afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. ALGEMENE VEILIGHEIDSWAARSCHUWINGEN

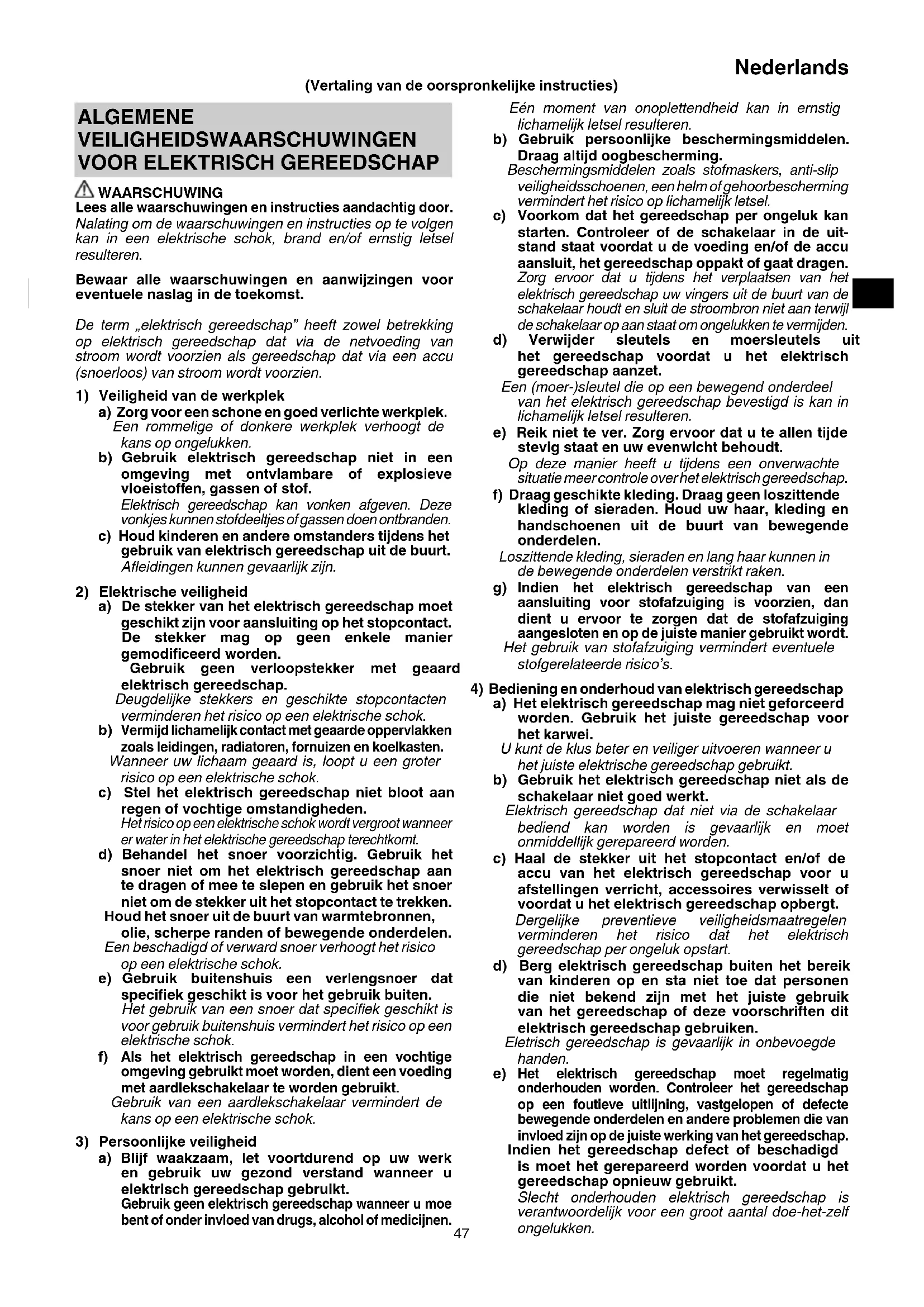

VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik elektrisch gereedschap niet in een omgeving met ontvlambare of explosieve vloeistoff en, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt. Afl eidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodifi ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok.

Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrische gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Gebruik het snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifi ek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifi ek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt. Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. (Vertaling van de oorspronkelijke instructies) 0000BookWR36DA.indb470000BookWR36DA.indb47 2018/03/2817:29:352018/03/2817:29:3548 Nederlands f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waarbij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant wordt gespecifi ceerd. Een lader die geschikt is voor één bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu. b) Gebruik elektrisch gereedschap alleen met de specifi ek daarvoor bestemde accu’s. Het gebruik van andere accu’s kan letsel of brand veroorzaken. c) Wanneer de accu niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de contacten zouden kortsluiten. Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken. d) Bij een verkeerd gebruik kan er vloeistof uit de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spoelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddellijk medische hulp inroepen. Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen. Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft. VOORZORGSMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen. VEILIGHEIDSWAARSCHUWINGEN SNOERLOZE SLAGMOERAANZETTER Houd het elektrisch gereedschap vast aan de daarvoor bestemde geïsoleerde oppervlakken wanneer u een handeling verricht waarbij de schroef of bout in contact kan komen met verborgen bedrading. Schroeven of bouten die in contact komen met een draad waar stroom op staat kunnen ervoor zorgen dat blootliggende metalen onderdelen van het elektrische gereedschap ook onder stroom komen te staan en de gebruiker een elektrische schok geven. AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Dit is een draagbaar stuk gereedschap voor het vast-

en losdraaien van bouten en moeren. Gebruik het uitsluitend voor dit doel.

2. Houd het gereedschap goed vast terwijl u ermee aan

het werk bent. Doet u dit niet, dan kunnen ongelukken of verwondingen het gevolg zijn.

3. Zorg ervoor dat de accu goed geïnstalleerd is. Als de

accu niet goed genoeg vast zit, kan hij los komen en een ongeluk veroorzaken.

4. Voorbereiden en controleren van de werkomgeving. Zorg

ervoor dat de werkplek voldoet aan alle voorwaarden zoals uiteengezet in de voorzorgen.

5. Voorkom dat stof of vuil in de aansluitopening van de

7. Voorkom kortsluiting van de accu. Kortsluiten van de

accu zal resulteren in een grote stroom en oververhitting. Dit zal resulteren in brandwonden en schade aan de accu.

8. Gooi de accu niet in het vuur. Een brandende accu kan

9. Breng de accu naar de winkel waar deze gekocht werd,

nadat deze na opladen onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte accu niet zomaar weg.

10. Steek nooit een voorwerp in de ventilatie-openingen van

de lader. Als er een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de acculader wordt gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.

11. Controleer het daadwerkelijke aantrekkoppel met een

12. Stop het gereedschap volledig voor u de draairichting

verandert. Laat altijd eerst de schakelaar los en wacht tot het gereedschap volledig is gestopt voor u de draairichting verandert.

13. Raak in geen geval de draaiende onderdelen aan. Laat

de draaiende onderdelen niet in de buurt komen van uw handen of andere lichaamsdelen. U kunt door de draaiende onderdelen letsel oplopen of eraan blijven hangen. Wees ook voorzichtig dat u de draaiende onderdelen niet aanraakt nadat deze langere tijd doorlopend in gebruik zijn geweest. Deze worden namelijk aardig heet en u zou zich eraan kunnen branden.

14. Gebruik de specifi eke hulpstukken zoals vermeld in de

handleiding en de HiKOKI catalogus. Doet u dit niet, dan kunnen ongelukken of letsel het gevolg zijn.

15. Maak de hulpstukken goed vast in het draaistuk. Als de

hulpstukken niet goed bevestigd worden, kunnen ze loskomen en letsel veroorzaken.

16. Keuzefunctie vastdraaistand

○ Selecteer de vastdraaiende modus wanneer de drukschakelaar wordt losgelaten. Als u dit niet doet, kan dit leiden tot een storing. ○ De geschikte modus is afhankelijk van de schroef en het materiaal dat wordt geschroefd. Schroef een paar testschroeven in en pas de modus-instelling overeenkomstig aan. ○ De vastdraaistand keuzeschakelaar kan alleen worden ingesteld nadat de batterij in het gereedschap is geplaatst en er eenmaal op de drukschakelaar is gedrukt.

17. Het elektrisch gereedschap is uitgerust met een

temperatuurbeveiligingscircuit om de motor te beschermen. Ononderbroken werk kan de temperatuur van de machine doen stijgen, waardoor het temperatuurbeveiligingscircuit wordt geactiveerd en de bediening automatisch wordt gestopt. Indien dit gebeurt, laat u het elektrisch gereedschap afkoelen voordat u het opnieuw gebruikt.

18. De motor kan tot stilstand komen wanneer het

gereedschap overbelast wordt. Laat de schakelaar onmiddellijk los wanneer dit gebeurt en verhelp de oorzaak van de overbelasting. 0000BookWR36DA.indb480000BookWR36DA.indb48 2018/03/2817:29:352018/03/2817:29:3549 Nederlands Vermijd het aanraken van de voorste behuizing die warm kan worden bij continue bediening.

19. Gebruik van de accu in koude omstandigheden (onder

0 graden Celsius) kan soms leiden tot een verminderd aantrekkoppel en een lagere werktijd. Dit is echter slechts een tijdelijk verschijnsel en de accu zal weer normaal functioneren wanneer het weer warmer is.

20. De drukknop kan niet worden gebruikt terwijl het

elektrische gereedschap draait. Om de drukknop te kunnen gebruiken, moet u het gereedschap eerst stoppen, daarna kunt u op de knop drukken.

21. Maak de haak stevig vast. Als de haak niet stevig is

bevestigd, kan dit letsel veroorzaken tijdens het gebruik. Zorg ervoor, bij de keuze om het gereedschap aan uw heupriem te dragen, dat het bithouder is losgekoppeld. Doet u dit niet, dan kan dit onverwacht letsel tot gevolg hebben.

22. Stel het bedieningspaneel niet bloot aan schokken en

breek het niet. Dit kan leiden tot een storing.

23. Kijk niet direct in het licht van het lampje. Dit zou

oogletsel kunnen veroorzaken. Verwijder met een zachte doek alle vuil of vervuiling vastgehecht aan de lens van de LED-lamp, waarbij u erop let dat u geen krassen op de lens maakt. Krassen op de lens van de LED-lamp kan resulteren in verminderde helderheid.

24. Om te voorkomen dat de accu leeg loopt omdat u

vergeten bent het led-lampje uit te zetten, zal het led- lampje na ongeveer 2 minuten automatisch uit gaan.

25. De machine laten rusten na continu werk.

26. Raak de hamerkast niet aan, want deze kan zeer heet

worden bij doorlopend gebruik.

27. Gebruik het product niet als het gereedschap of de

accupolen (batterijhouder) vervormd zijn. Het installeren van de accu kan kortsluiting veroorzaken, wat kan leiden tot rookontwikkeling of ontbranding.

28. Houd de accupolen van het gereedschap (accuhouder)

vrij van spaanders en stof. ○ Controleer vóór gebruik of er geen spaanders en stof zijn opgehoopt in het gebied van de aansluitingen. ○ Probeer te voorkomen dat spaanders of stof van het gereedschap op de accu terechtkomen tijdens het gebruik. ○ Wanneer het gebruik wordt onderbroken of na gebruik, moet u het gereedschap niet op een plaats achterlaten waar het kan worden blootgesteld aan vallende spaanders of stof. Als u dat doet kan er kortsluiting ontstaan, wat kan leiden tot rookontwikkeling of ontbranding.

OPMERKINGEN BIJ GEBRUIK

LITHIUM-ION BATTERIJ De lithium-ion accu is voorzien van een beschermingsfunctie die volledige ontlading van de accu voorkomt waardoor de levensduur wordt verlengd. In geval 1 t/m 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de accu leeg is.

De accu moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het

gereedschap overbelast wordt. Laat de schakelaar in dit geval onmiddellijk los en verhelp de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

3. Wanneer de accu oververhit is door overbelasting, kan

het zijn dat de accu niet meer werkt. In dit geval moet u de accu niet verder gebruiken, maar deze eerst laten afkoelen. Wanneer u het probleem verholpen heeft kunt u de accu opnieuw gebruiken. Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt. WAARSCHUWING Om acculekken, het opwekken van warmte, rookontwikkeling, explosie en ontsteking bijtijds te vermijden, moet u de volgende voorzorgsmaatregelen nemen.

1. Zorg ervoor dat er zich geen spaanders en stof op de

accu ophopen. ○ Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen. ○ Zorg ervoor dat de spaanders en het stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen. ○ Bewaar een ongebruikte accu niet op een plaats waar deze aan spaanders en stof wordt blootgesteld. ○ Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

2. Doorboor de accu niet met een scherp voorwerp, zoals

een nagel, klop er niet op met een hamer, stap niet op de accu, gooi er niet mee en stel hem niet bloot aan zware fysieke schokken.

3. Gebruik geen zichtbare beschadigde of vervormde

4. Gebruik de accu niet met een omgekeerde polariteit.

5. Sluit hem niet rechtstreeks aan op het stopcontact of op

de sigarettenaansteker in een auto.

6. Gebruik de accu niet voor andere doeleinden dan de in

deze gebruiksaanwijzing genoemde.

7. Wanneer de accu niet kan worden opgeladen, zelfs

nadat de specifi eke oplaadtijd verstreken is, moet u onmiddellijk stoppen met het opladen.

8. Zorg ervoor dat de accu niet te heet wordt of onder

te grote druk komt te staan en stel hem niet aan deze omstandigheden bloot, zoals in een magnetron, droger of een hogedrukcontainer.

9. Houd de accu onmiddellijk uit de buurt van vuur nadat er

een lek of vieze geur is vastgesteld.

10. Gebruik de accu niet op een plek waar een grote

statische elektriciteit wordt opgewekt.

11. In geval van een acculek, vieze geur, warmteontwikkeling,

verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, moet u de accu onmiddellijk uit het gereedschap of de lader halen en moet u het gebruik ervan stoppen.

12. Dompel de batterij niet onder of laat geen vloeistoff en

erin vloeien. Binnendringen van geleidende vloeistof, zoals water, kan schade veroorzaken, met brand of een explosie tot gevolg. Bewaar de batterij op een koele, droge plaats, uit de buurt van explosieve en licht ontvlambare voorwerpen. Vermijd omgevingen met bijtend gas. LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de ogen

krijgt, wrijf dan niet in de ogen, maar was ze goed uit met zoet en schoon water, zoals kraanwater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof op uw huid of kleding lekt, moet u

ze onmiddellijk goed wassen met schoon water, zoals kraanwater. De kans bestaat dat dit huidirritatie veroorzaakt.

3. Wanneer u roest, een vieze geur, oververhitting,

verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste keer gebruikt, gebruik hem dan niet verder, maar retourneer de accu aan uw leverancier of verkoper. 0000BookWR36DA.indb490000BookWR36DA.indb49 2018/03/2817:29:352018/03/2817:29:3550 Nederlands WAARSCHUWING Als er een geleidende vreemde stof op de contacten van de lithium-ionaccu terechtkomt, kan de accu worden kortgesloten, waardoor brand kan ontstaan Wanneer u de lithium-ionaccu bewaart, dient u de volgende regels in acht te nemen ○ Plaats geen geleidende stoff en, spijkers en draden zoals ijzer- en koperdraad in de opslagdoos. ○ Plaats de accu in het gereedschap of bevestig het accudeksel stevig voor opslag tot u de ventilator niet meer ziet om kortsluiting te voorkomen.

BETREFFENDE TRANSPORT VAN

LITHIUM-ION ACCU Neem bij transport van een lithium-ion accu de volgende voorzorgsmaatregelen in acht. WAARSCHUWING Stel het transportbedrijf op de hoogte dat er een lithium- ion accu wordt vervoerd, vermeld het vermogen en volg de instructies van het transportbedrijf bij het regelen van vervoer. ○ Lithium-ion accu’s die een uitgangsvermogen van 100 Wh overschrijden worden beschouwd als gevaarlijke goederen binnen de vrachtgoederenclassifi catie en vereisen speciale procedures. ○ Voor internationaal transport, moet u voldoen aan internationale wetgeving en wetten en voorschriften van het land van bestemming.

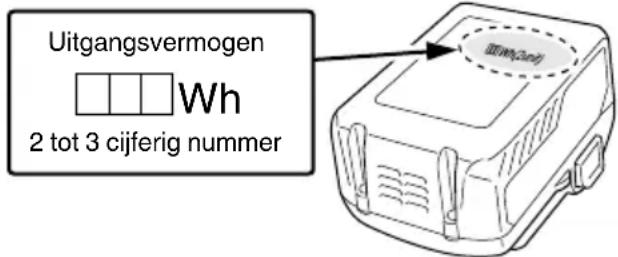

Uitgangsvermogen 2 tot 3 cijferig nummer VOORZORGSMAATREGELEN AANSLUITING USB-APPARAAT (UC18YSL3) Wanneer een onverwacht probleem optreedt, kunnen de gegevens in een USB-apparaat, aangesloten op dit product, beschadigd raken of verloren gaan. Zorg er altijd voor dat er een back-up wordt gemaakt van gegevens op het USB- apparaat voor gebruik met dit apparaat. Houd er rekening mee dat ons bedrijf geen enkele verantwoordelijkheid accepteert voor op een USB-apparaat opgeslagen gegevens die beschadigd of verloren zijn, noch voor schade dat zich voor kan doen aan een aangesloten apparaat. WAARSCHUWING ○ Voor gebruik, controleer de verbonden USB kabel voor enige defecten of beschadigingen. Bij gebruik van een kapotte of beschadigde USB kabel kan er rook uitstoot of ontbranding ontstaan. ○ Wanneer het product niet wordt gebruikt, bedek de USB poort dan met de rubberen bedekking. Ophoping van stof etc. in de USB poort kan rook uitstoot of ontbranding veroorzaken. OPMERKING ○ Er kan een soms een pauze zijn gedurende het opladen van de USB. ○ Wanneer een USB apparaat niet wordt opgeladen, verwijder het USB apparaat van de oplader. Doet u dit niet, dan kan de levensduur van de batterij afnemen, maar dit kan ook onverwachte ongelukken als gevolg hebben. ○ Het kan zijn dat sommige USB-apparaten niet kunnen worden opgeladen, afhankelijk van het type apparaat.

Dit product voldoet aan de IP56 beschermingsklasse waarderingen (stofbestendig en waterdicht maken) voor elektrische apparatuur zoals bepaald door de internationale IEC voorschriften. (Alleen het hoofdtoestel voldoet aan de IP56 beschermingsklasse waarderingen wanneer uitgerust met een batterij.) [Beschrijvingen van IP Codes] IP56 Beschermingswaardering voor het binnendringen van water Mogen geen nadelige eff ecten op de apparatuur zijn wanneer ze worden bespoten met krachtige waterstralen uit alle richtingen (waterdicht gemaakt). (100 L water per minuut gesproeid gedurende ongeveer drie minuten vanaf een afstand van ongeveer drie meter met behulp van een sproeikop met een diameter van 12,5 mm.) Beschermingswaardering voor externe aanvallen door vaste voorwerpen Stof die schadelijke eff ecten kan veroorzaken aan de apparatuur mag niet in staat zijn om binnen te komen (stofbestendigheid). (De apparatuur die niet-werkzaam wordt achtergelaten in een testkamer waarin deeltjes talkpoeder met een diameter kleiner dan 75 μm in de lucht zweven met behulp van een agitatie-pomp bij een snelheid van 2 kg per kubieke meter gedurende acht uur.) Het apparaat is ontworpen om bestand te zijn tegen de eff ecten van stof en water, maar er is geen garantie dat er geen storing zal optreden. Gebruik, of laat de apparatuur niet achter op plaatsen waar het onderhevig is aan overmatige hoeveelheden stof, of op plaatsen waar het wordt ondergedompeld in water of aan regenwater wordt blootgesteld. 0000BookWR36DA.indb500000BookWR36DA.indb50 2018/03/2817:29:362018/03/2817:29:3651 Nederlands

Lichtsectieschakelaar

Aanscherpingskeuzeschakelaar

Aanscherpingsindicatielampje

Zeskantige bus SYMBOLEN WAARSCHUWING Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken. WR36DA / WR36DB : Snoerloze slagmoeraanzetter Om het risico op verwondingen te verminderen, moet de gebruiker de instructiehandleiding lezen. Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen. Gelijkstroom

Onbelast toerental min

Oscillatie per minuut Bpm Slagsnelheid Gewone bout

Bout met hoge treksterkte

Aantrekkoppel (maximum) Vierkantschroevendraaierformaat

Gewicht (Volgens EPTA-procedure 01/2003) AAN zetten UIT zetten Koppel de batterij los Licht sectie schakelaar Altijd AAN (ga uit na 2 minuten) Alleen licht SW-ON Altijd UIT Met de klok mee Tegen de klok in Indicatieschakelaar resterende acculading LED-lampjes ; De resterende accucapaciteit is meer dan 75%. LED-lampjes ; De resterende accucapaciteit is 50 - 75%. LED-lampjes ; De resterende accucapaciteit is 25 - 50%. LED-lampjes ; De resterende accucapaciteit is minder dan 25%. Knippert ; De resterende accucapaciteit is nagenoeg uitgeput. Laad de accu zo spoedig mogelijk opnieuw op. Knippert ; Uitgangsvermogen onderbroken wegens hoge temperatuur. Verwijder de accu uit het gereedschap en laat de accu volledig afkoelen. Knippert ; Uitgangsvermogen onderbroken vanwege storing of uitval. De accu kan de oorzaak van het probleem zijn, dus neemt u contact op met uw dealer. Aanscherpingskeuzeschakelaar 0000BookWR36DA.indb510000BookWR36DA.indb51 2018/03/2817:29:362018/03/2817:29:3652 Nederlands Aanscherpingsindicatielampje Laag stand 1/Lage stand 2 Voor werk dat fi jne aanpassingen vereist, zoals bij het aandraaien van bouten met kleine diameter. Middelste stand Voor werk waarbij de kracht moet worden onderdrukt tijdens het aanspannen. Hoge stand Voor werk dat kracht en snelheid vereist tijdens het aanspannen. Waarschuwing STANDAARD TOEBEHOREN Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 250. De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden. TOEPASSINGEN Vastdraaien en losdraaien van alle typen bouten en moeren, gebruikt voor het vastzetten van constructie-elementen TECHNISCHE GEGEVENS De technische gegevens van deze machine staan vermeld in de tabel op bladzijde 249. OPMERKING Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd. OPLADEN Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

Sluit het netsnoer van de acculader aan op het stopcontact. Wanneer de stekker van de acculader verbonden wordt met een houder, zal het laadindicatielampje rood knipperen (met tussenpozen van 1 seconde).

2. Steek de batterij in de acculader.

Steek de accu stevig in de acculader zoals u kunt zien op Afb. 3 (op pagina 2).

Wanneer er een accu in de acculader wordt gedaan, zal het laadindicatielampje blauw knipperen. Wanneer de accu volledig is opgeladen, zal het laadindicatielampje groen oplichten. (Zie Tabel 1) (1) Aanduiding van het laadindicatielampje De aanduidingen van het laadindicatielampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de accu of de acculader. Tabel 1 Aanduidingen van het laadindicatielampje Laad indicatielamp (ROOD/ BLAUW/ GROEN/ PAARS) Voor het opladen Knippert (ROOD) Licht ongeveer 0,5 seconde op. Licht niet op ongeveer 0,5 seconde lang. (0,5 seconde lang uit) Aansluiten op de stroombron. Tijdens het opladen Knippert (BLAUW) Licht ongeveer 0,5 seconde op. Licht ongeveer 1 seconde niet op. (uit voor 1 seconde) Batterijcapaciteit is onder de 50% Knippert (BLAUW) Licht ongeveer 1 seconde op. Licht niet op ongeveer 0,5 seconde lang. (0,5 seconde lang uit) Batterijcapaciteit is onder de 80% Licht op (BLAUW) Blijft branden Batterijcapaciteit is meer dan 80% Opladen klaar Licht op (GROEN) Blijft branden (Continu zoemer geluid: ongeveer 6 seconden) Oververhitting uit (standby) Knippert

Licht ongeveer 0,3 seconde op. Licht niet op ongeveer 0,3 seconde lang. (0,3 seconde lang uit) De accu is oververhit. De accu kan niet opgeladen worden. (Het opladen wordt hervat wanneer de accu is afgekoeld). Opladen onmogelijk Knippert snel (PAARS) Licht ongeveer 0,1 seconde op. Licht ongeveer 0,1 seconde niet op. (0,1 seconde lang uit) (Intermitterend zoemer geluid: ongeveer 2 seconden) Er is iets mis met de accu of met de acculader 0000BookWR36DA.indb520000BookWR36DA.indb52 2018/03/2817:29:362018/03/2817:29:3653 Nederlands (2) Met betrekking tot de temperaturen en oplaadtijd van de oplaadbare batterij De temperaturen en bijbehorende oplaadtijden worden gegeven in Tabel 2. Tabel 2 Acculader UC18YSL3 Accu Type batterij Li-ion Geschikte temperatuur voor het opladen -10°C – 50°C Oplaadspanning V 14,4 18 Oplaadtijd, ongeveer (bij 20°C) BSL14xx serie BSL18xx serie Multivolt serie (4 cellen) (8 cellen) (5 cellen) (10 cellen) (10 cellen) min. BSL1415S

4. Haal de stekker van het netsnoer van de acculader

uit het stopcontact.

Houd de acculader stevig vast en trek de accu eruit. OPMERKING U moet de accu na het laden uit de acculader halen en op een veilige plek bewaren. Betreff ende elektrisch ontladen in het geval van nieuwe batterijen, enz. Als de chemische substantie van nieuwe batterijen en batterijen die niet gedurende een lange periode niet zijn gebruikt niet geactiveerd is, zal de stroomopbrengst mogelijk niet laag zijn het eerste en tweede gebruik. Dit is een tijdelijk fenomeen en de normale tijd benodigd voor het opladen zal worden hersteld door de batterijen 2 – 3 keer op te laden. De gebruiksduur van de batterijen verlengen. (1) Laad de batterijen op voordat ze volledig uitgeput raken. Wanneer u merkt dat de kracht van het gereedschap zwakker wordt, stop het gebruik van her gereedschap dan en laad de batterij op. Als u het gereedschap blijft gebruiken en de elektrische voeding uitput, kan de batterij beschadigd raken en wordt zal de levensduur verminderen. (2) Vermijd opladen bij hoge temperaturen. Een oplaadbare batterij zal direct na gebruik heet zijn. Als een dergelijke batterij direct na gebruik wordt opgeladen, zal de inwendige chemische substantie verslechteren en zal de levensduur van de batterij afnemen. Laat de batterij en laad deze op nadat het een tijdje is afgekoeld. LET OP ○ Als de accu wordt opgeladen terwijl deze warm is omdat de accu langere tijd op een plaats lag die werd blootgesteld aan direct zonlicht of omdat de accu zojuist is gebruikt, kan het laadindicatielampje van de acculader 0,3 seconde lang oplichten, dan 0,3 seconde niet oplichten (0,3 seconde uit). In dat geval moet u de accu eerst laten afkoelen voordat u met opladen begint. ○ Wanneer het laadindicatielampje snel knippert (elke 0,2 seconde), moet u controleren of er verontreinigingen zijn in de accu-aansluiting van de acculader en deze verwijderen als dat het geval is. Als er geen verontreinigingen zijn, is het mogelijk dat de accu of de acculader defect is. Breng deze dan naar een offi cieel servicecentrum. ○ Aangezien de ingebouwde microcomputer ongeveer 3 seconden nodig heeft om vast te stellen dat de accu die met de UC18YSL3 wordt opgeladen eruit is genomen, moet u minimaal 3 seconden wachten voordat u de accu opnieuw in de acculader plaatst om het opladen te hervatten. Als u de accu terugplaatst voordat er 3 seconden zijn verstreken, is het mogelijk dat de accu niet correct wordt opgeladen.

Handeling Afbeelding Bladzijde Verwijderen en aanbrengen van de accu

Opladen 3 2 Monteren van de aansluiting*

Monteren van de aansluiting*

Omkeren van de draairichting 6 3 Bedienen van de hoofdschakelaar 7 3 Verwijderen en aanbrengen van de haak

Indicator resterende acculading 9 3 Gebruiken van het led-lampje*

Keuzefunctie vastdraaistand*

Gebruik van de haak 12 4 Een USB-apparaat opladen vanuit een stopcontact 13-a 5 Een USB-apparaat en batterij opladen vanuit een stopcontact 13-b 5 Hoe moet je een USB toestel opladen

Selecteren van accessoires ― 251 *1 Het installeren van een bithouder Selecteer de bithouder die moet worden gebruikt. [WR36DA] (1) Schuif de O-ring uit de groef, lijn dan het gat van de bithouder uit met het gat van het bit en steek het bit in de bithouder. (2) Steek de pin in de bithouder. (3) Terwijl u ervoor zorgt dat de pin niet valt, maakt u de O-ring vast aan de groef van de bithouder. [WR36DB] (1) Lijn de vierkante delen van de aansluiting en het aanbeeld met elkaar uit. (2) Zorg ervoor dat u de aansluiting stevig installeert door deze volledig in het aambeeld te duwen. (3) Wanneer u het stopcontact verwijdt, trekt u deze uit het aambeeld. *2 Gebruiken van het led-lampje OPMERKING Om te voorkomen dat de accu leeg loopt omdat u vergeten bent het led-lampje uit te zetten, zal het led- lampje na ongeveer 2 minuten automatisch uit gaan. *3 Keuzefunctie vastdraaistand LET OP Selecteer vastdraaistand terwijl de drukschakelaar wordt losgelaten. Als u dit niet doet, kan dit leiden tot een storing. Door gebruik te maken van de keuzeschakelaar vastdraaistand, kan het aanhaalmoment worden aangepast aan het type werk. De Vastdraaistand schakelt tussen 4 verschillende modi elke keer dat de Vastdraaistand keuzeschakelaar wordt ingedrukt.

ONDERHOUD EN INSPECTIE

1. Inspecteren van de bus

Een versleten of vervormde zeshoekige of vierkante bus geeft een onvoldoende stevige bevestiging met de moer of het draaistuk en dus in een verlies aan aantrekkoppel. Inspecteer de bevestigingsgaten in de bussen regelmatig op slijtage en vervang ze door nieuwe indien nodig.

2. Inspectie van bevestigingsschroeven

Controleer alle bevestigingsschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zijn. Draai los zittende schroeven onmiddellijk vast. Doet u dit niet, dan kunnen ernstige gevaren het gevolg zijn.

3. Onderhoud van de motor

De motorwikkeling is het „hart” van het elektrisch gereedschap. Let er daarom goed op dat de wikkeling niet beschadigd raakt en/of nat wordt met olie of water.

4. Inspectie van aansluitingen (gereedschap en accu)

Voer een controle uit om er zeker van te zijn dat er geen spaanders en stof zijn opgehoopt op de aansluitingen. Voer zo nu en dan voorafgaand aan, tijdens en na gebruik een controle uit. LET OP Verwijder alle spaanders of stof dat zich mogelijk heeft opgehoopt op de aansluitingen. Als u dit niet doet, kan dit leiden tot een storing.

5. Reinigen van de behuizing

Gebruik een zachte droge doek, of een doek met zeepwater wanneer de behuizing bevuild is. Gebruik geen chemische middelen zoals chloor, of vloeistoff en zoals benzine of verfverdunner, want deze kunnen het plastic vervormen of zelfs smelten.

Bewaar het elektrisch gereedschap op een plaats met een temperatuur van minder dan 40 °C en buiten het bereik van kinderen. OPMERKING Opbergen van lithium-ion accu’s Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt. Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het mogelijk dat de accu niet meer opgeladen kan worden. Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken. Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een nieuwe accu aan te schaff en. LET OP Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. Belangrijke informatie voor de accu’s van HiKOKI snoerloos elektrisch gereedschap Gebruik altijd een van onze voorgeschreven originele accu’s. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven accu’s, of als de accu gedemonteerd of gewijzigd is (zoals demontage of vervanging van accucellen of andere inwendige onderdelen). GARANTIE De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifi eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. 0000BookWR36DA.indb540000BookWR36DA.indb54 2018/03/2817:29:362018/03/2817:29:3655 Nederlands Informatie betreff ende lawaai en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 114 dB (A) (WR36DA) 109 dB (A) (WR36DB) Gemeten A-gewogen geluidsdrukniveau: 103 dB (A) (WR36DA) 98 dB (A) (WR36DB) Onzekerheid K: 3 dB (A). Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745. Slag-bevestiging van bevestigingsmaterialen bij het maximum vermogen van het gereedschap: Trillingsemissiewaarde

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaard testmethode en kan worden gebruikt om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook vooraf gebruiken als beoordeling van de blootstelling. WAARSCHUWING ○ De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. ○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). OPMERKING Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

OPLOSSEN VAN PROBLEMEN

Voer de inspecties in onderstaande tabel uit als het gereedschap niet normaal werkt. Als dit het probleem niet oplost, contact opnemen met uw dealer of het erkende HiKOKI onderhoudscentrum.

1. Elektrisch gereedschap

Probleem Mogelijke oorzaak Oplossing Het gereedschap doet het niet Geen resterend vermogen van de batterij Laad de batterij op. Het gereedschap stopt plotseling Het gereedschap was overbelast Ontdoet u zich van het probleem dat de overbelasting veroorzaakt. De batterij is oververhit. Laat de batterij afkoelen. De drukschakelaar werd 5 minuten of langer ingedrukt. Dit duidt niet op een storing. De motor werd automatisch gestopt om het uitvallen van het werktuig te voorkomen. Gerdeedschapsbits - kan niet vastgemaakt worden -valt eraf - kan niet losgemaakt worden De vorm van het bevestigingsgedeelte komt niet overeen Zorg ervoor dat u aansluitingen gebruikt met het juiste aandrijff ormaat. WR36DA: 19 mm WR36DB: 12,7 mm De schakelaar kan niet uitgetrokken worden Voorwaartse/achterwaartse keuzeknop is halfweg ingedrukt Druk de knop stevig in de positie voor de gewenste richting of rotatie. Een abnormale hoge toon treedt op wanneer de drukschakelaar wordt aangetrokken. De drukschakelaar wordt slechts licht aangetrokken. Dit duidt niet op een storing. Dit gebeurt niet als de drukschakelaar vollediger wordt aangetrokken. De accu kan niet worden geïnstalleerd Proberen om een andere dan de voor het gereedschap voorgeschreven accu te plaatsen. Installeer alstublieft een multivolt accu. 0000BookWR36DA.indb550000BookWR36DA.indb55 2018/03/2817:29:362018/03/2817:29:3656 Nederlands

Probleem Mogelijke oorzaak Oplossing Het laadindicatielampje voor het opladen knippert snel in een paarse kleur en het opladen van de batterij start niet. De batterij is niet volledig geplaatst. Voeg de batterij stevig in. Er zit vreemde materie in de batterijpolen of waar de batterij is bevestigd. Verwijder de vreemde materie. Het laadindicatielampje voor het opladen knippert snel in een rode kleur en het opladen van de batterij start niet. De batterij is niet volledig geplaatst. Voeg de batterij stevig in. De batterij is oververhit. Als er niets aan gedaan wordt, zal de batterij automatisch beginnen met opladen als de temperatuur zakt, maar dit kan de levensduur van de batterij verminderen. Het wordt aanbevolen de batterij te laten afkoelen in een goed geventileerde, niet aan direct zonlicht blootgestelde, plaats voordat deze opgeladen wordt. Gebruikstijd batterij is kort, zelfs wanneer de batterij volledig is opgeladen. De levensduur van de batterij is uitgeput. Vervang de batterij door een nieuwe. De batterij vergt een lange tijd om op te laden. De temperatuur van de batterij, de lader of de omringende omgeving is extreem laag. Laad de batterij binnenshuis of in een andere warmere omgeving. De ventilatieopeningen zijn geblokkeerd waardoor de interne componenten oververhit raken. Vermijd het blokkeren van de ventilatieopeningen. De koelventilator draait niet. Neem contact op met een door HiKOKI erkend servicecentrum voor reparatie. Het USB aan/uit-lampje is uitgeschakeld en het USB- apparaat is gestopt met opladen. De capaciteit van de batterij is laag geworden. Vervang de batterij door één met resterende capaciteit. Steek de stekker van de oplader in een stopcontact. USB aan/uit-lampje schakelt niet uit zelfs al is het USB-apparaat klaar met opladen. Het USB aan/uit-lampje licht groen op om aan te geven dat USB opladen mogelijk is. Dit duidt niet op een storing. Het is onduidelijk wat de laadstatus van een USB-apparaat is en of het opladen voltooid is. Het USB aan/uit-lampje schakelt niet uit zelfs niet wanneer het opladen voltooid is. Onderzoek het USB-apparaat dat wordt opgeladen om de oplaadstatus te bevestigen. Het opladen van een USB-apparaat pauzeert halverwege. De oplader was aangesloten op een stopcontact terwijl het USB-apparaat opgeladen werd met behulp van de batterij als voedingsbron. Dit duidt niet op een storing. De oplader pauzeert USB opladen voor ongeveer 5 seconden wanneer deze onderscheid maakt tussen de voedingsbronnen. Een batterij werd in de oplader geplaatst terwijl het USB-apparaat opgeladen werd met behulp van een stopcontact als voedingsbron. Het opladen van het USB-apparaat pauzeert halverwege wanneer de batterij en het USB- apparaat tegelijkertijd opgeladen worden. De batterij is volledig opgeladen. Dit duidt niet op een storing. De oplader pauzeert met het opladen van USB voor ongeveer 5 seconden terwijl hij controleert of de batterij het opladen succesvol heeft voltooid. Het opladen van het USB-apparaat start niet wanneer de batterij en het USB-apparaat tegelijkertijd opgeladen worden. De resterende batterijcapaciteit is extreem laag. Dit duidt niet op een storing. Wanneer de batterijcapaciteit een bepaald niveau heeft bereikt, zal het opladen van USB automatisch beginnen. 0000BookWR36DA.indb560000BookWR36DA.indb56 2018/03/2817:29:362018/03/2817:29:3657 Español cansado o esté bajo la infl uencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a lesiones personales graves. b) Utilice un equipo de protección. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección auditiva utilizado en las situaciones adecuadas reducirá las lesiones personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “off ” antes de conectar la herramienta a una fuente de alimentación o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse lesiones personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

Wij verklaren onder onze eigen verantwoordelijkheid dat Snoerloze slagmoeraanzetter, geïdentifi ceerd door het type en de specifi eke identifi catiecode*1), voldoet aan alle relevante bepalingen van de richtlijnen*2) en normen*3). Technische documentatie bij*4) – zie onder. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. Deze verklaring is van toepassing op producten voorzien van de CE- markeringen. Deutsch Español
