MODE D'EMPLOI WR36DB HiKOKI
4) Utilisation et entretien de l’outil
a) Ne pas forcer l’outil. Utiliser l’outil adapté à l’application souhaitée. Si l’on utilise l’outil électrique adéquat en respectant le régime pour lequel il a été conçu, il réalisera un travail de meilleure qualité et plus sûr.
Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Un outil électrique ne pouvant être contrôlé par l’interrupteur représente un danger et doit être réparé. c) Débrancher la fi che de la source d’alimentation et/ou la batterie de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. Ces mesures de sécurité préventives réduiront les risques de démarrage accidentel de l’outil électrique. d) Après utilisation, ranger l’outil électrique hors de portée des enfants et ne laisser aucune personne l’utiliser si elle n’est pas familiarisée avec les outils électriques ou ces instructions. Les outils électriques représentent un danger entre des mains inexpertes. e) Observer la maintenance de l’outil. S’assurer que les pièces en mouvement ne sont pas désalignées ou coincées, qu’aucune pièce n’est cassée ou que l’outil électrique n’a subi aucun dommage pouvant aff ecter son bon fonctionnement. Si l’outil électrique est endommagé, le faire réparer avant de le réutiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder aff ûtés et propres les outils permettant de couper.

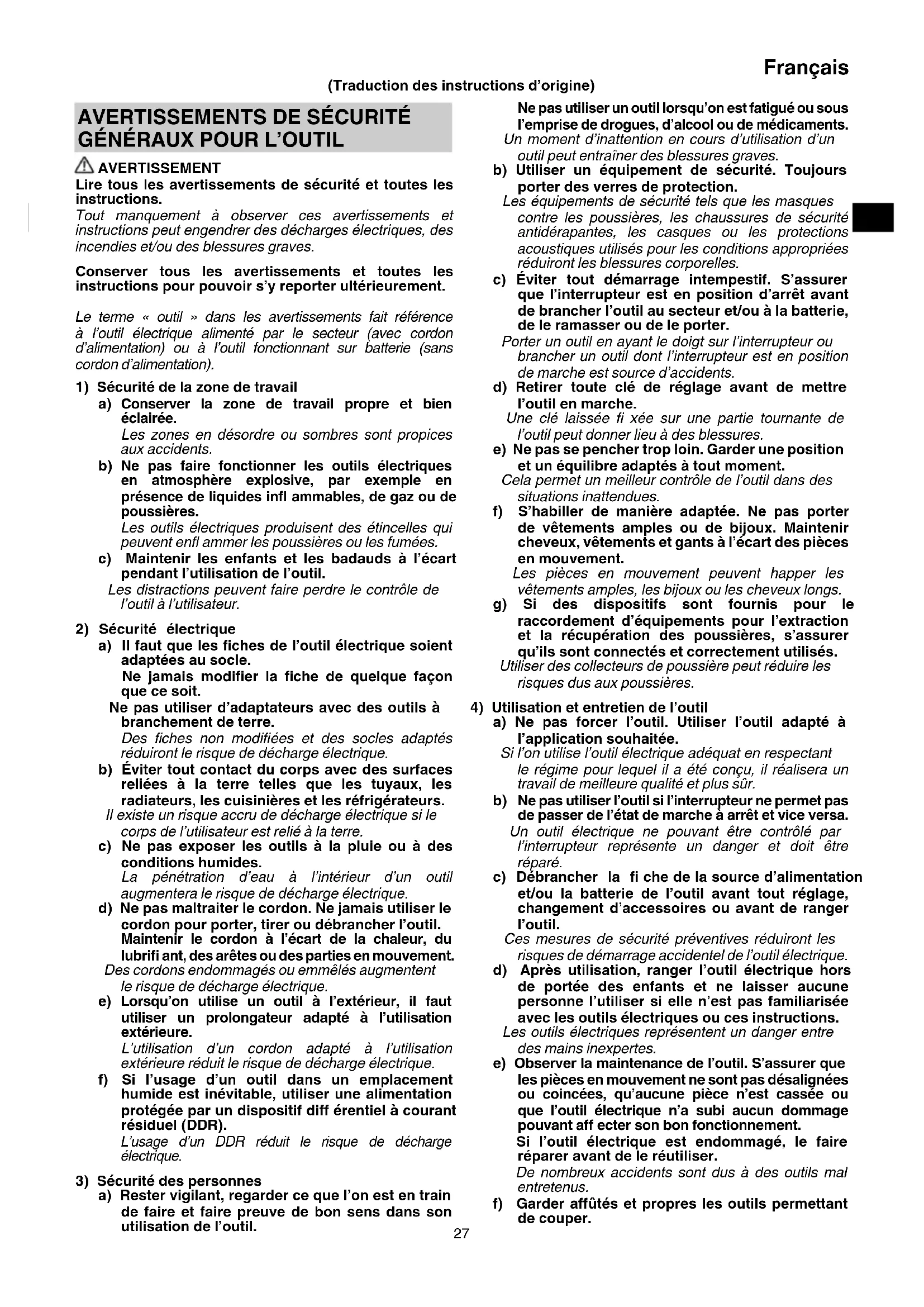

AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions. Tout manquement à observer ces avertissements et instructions peut engendrer des décharges électriques, des incendies et/ou des blessures graves. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à l’outil électrique alimenté par le secteur (avec cordon d’alimentation) ou à l’outil fonctionnant sur batterie (sans cordon d’alimentation).
1) Sécurité de la zone de travail
Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides infl ammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enfl ammer les poussières ou les fumées. c) Maintenir les enfants et les badauds à l’écart pendant l’utilisation de l’outil. Les distractions peuvent faire perdre le contrôle de l’outil à l’utilisateur.
2) Sécurité électrique
a) Il faut que les fi ches de l’outil électrique soient adaptées au socle. Ne jamais modifi er la fi che de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fi ches non modifi ées et des socles adaptés réduiront le risque de décharge électrique. b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de décharge électrique si le corps de l’utilisateur est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil augmentera le risque de décharge électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifi ant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de décharge électrique. e) Lorsqu’on utilise un outil à l’extérieur, il faut utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de décharge électrique. f) Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif diff érentiel à courant résiduel (DDR). L’usage d’un DDR réduit le risque de décharge électrique.
3) Sécurité des personnes
a) Rester vigilant, regarder ce que l’on est en train de faire et faire preuve de bon sens dans son utilisation de l’outil. (Traduction des instructions d’origine) 0000BookWR36DA.indb270000BookWR36DA.indb27 2018/03/2817:29:332018/03/2817:29:3328 Français Un outil bien entretenu aux bords bien aff ûtés risquera moins de se coincer et sera plus facile à maîtriser. g) Utiliser l’outil, les accessoires et les lames, etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation d’un outil électrique à des fi ns autres que celles prévues est potentiellement dangereuse.
5) Utilisation des outils fonctionnant sur batterie et
précautions d’emploi a) Ne recharger qu’avec le chargeur spécifi é par le fabricant. Un chargeur qui est adapté à un type de batterie peut créer un risque d’incendie lorsqu’il est utilisé avec un autre type de batterie. b) N’utiliser les outils qu’avec des batteries spécifi quement désignées. L’utilisation de toute autre batterie peut présenter un risque de blessure et d’incendie. c) Lorsqu’une batterie n’est pas utilisée, la maintenir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le court-circuitage des bornes d’une batterie entre elles peut causer des brûlures ou un incendie. d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie ; éviter tout contact. En cas de contact accidentel, rincer à l’eau. Si le liquide entre en contact avec les yeux, consulter en outre un médecin. Le liquide s’échappant de la batterie peut provoquer une irritation ou des brûlures.
6) Maintenance et entretien
a) Confi er l’entretien de l’outil à un réparateur qualifi é utilisant uniquement des pièces de rechange identiques. Cela assurera le maintien de la sécurité de l’outil. PRÉCAUTIONS Maintenir les enfants et les personnes infi rmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infi rmes.
Tenir l’outil électrique par une surface de prise isolée, lorsqu’on eff ectue une tâche où l’attache pourrait toucher un câblage caché. Le contact de l’attache avec un fi l sous tension peut transmettre du courant dans les pièces métalliques exposées de l’outil et électrocuter l’opérateur.
1. Il s’agit d’un outil portatif pour le serrage et le desserrage
des boulons et des écrous. Utiliser l’outil uniquement à ces fi ns.
2. Tenir fermement l’outil pendant le fonctionnement.
Ne pas respecter cette consigne présente un risque d’accident ou de blessures.
3. S’assurer que la batterie est solidement en place. Si elle
n’est pas bien placée, elle peut tomber et provoquer un accident.
4. Préparer et vérifi er l’environnement de travail. S’assurer
que la zone de travail remplit toutes les conditions énumérées dans les précautions.
5. Ne pas laisser de corps étrangers pénétrer par le trou de
raccord de la batterie rechargeable.
6. Ne jamais désassembler la batterie rechargeable et le
7. Ne jamais court-circuiter la batterie rechargeable. Le
court-circuitage de la batterie provoquera un courant électrique puissant et une surchauff e. Cela présente un risque de brûlure ou de dégâts à la batterie.
8. Ne pas jeter la batterie au feu. Elle pourrait exploser.
9. Apporter la batterie au magasin où elle a été achetée
dès que la durée de vie de post-charge de la batterie devient trop courte pour une utilisation pratique. Ne pas jeter de batterie usagée.
10. Ne pas insérer d’objets dans les fentes d’aération du
chargeur. L’insertion d’objets métalliques ou de produits infl ammables dans les fentes d’aération du chargeur présente un risque d’électrocution ou de dégât du chargeur.
11. Vérifi er le couple de serrage avec une clé
12. Arrêter l’outil avant de changer de sens de rotation.
Relâcher toujours l’interrupteur et attendre que l’outil s’arrête avant de changer de sens de rotation.
13. Ne jamais toucher les pièces rotatives. Ne pas laisser
les pièces rotatives approcher des mains ou de tout autre partie du corps. Elles pourraient couper ou pincer l’utilisateur. De plus, prendre soin de ne pas toucher les pièces rotatives après une utilisation continue pendant une période prolongée. Celles-ci chauff ent et présentent un risque de brûlure.
14. Utiliser les accessoires spécifi és fi gurant dans le mode
d’emploi et le catalogue HiKOKI. Sinon il y a risque d’accidents ou de blessures.
15. Bien installer les accessoires à fond dans l’enclume.
Si les accessoires ne sont pas solidement installés, ils risquent de se dégager et de provoquer des blessures.
16. Fonction de sélection du mode de serrage
○ Sélectionnez le mode de serrage tandis que la gâchette est relâchée. Le non-respect de cette consigne pourrait provoquer un dysfonctionnement. ○ Le mode approprié varie en fonction des écrous et du matériau utilisé pour le vissage. Serrez quelques boulons d’essai et réglez le mode de réglage en conséquence. ○ Le commutateur de sélection de mode de serrage peut uniquement être réglé après que la batterie a été installée dans l’outil et que le commutateur de déclenchement a été tiré une fois.
17. L’outil électrique est équipé d’un circuit de protection
thermique pour protéger le moteur. Une utilisation en continu risque de provoquer une augmentation de la température de l’appareil et d'activer le circuit de protection thermique, ainsi que d'arrêter automatiquement le fonctionnement. Dans ce cas, laissez l'appareil électrique refroidir avant de reprendre l'utilisation.
18. Le moteur peut s’arrêter en cas de surcharge de l’outil.
Le cas échéant, relâcher le commutateur de l’outil et éliminer la cause de la surcharge. Éviter de toucher le boîtier de devant qui peut chauff er pendant le fonctionnement en continu.
19. L’utilisation de la batterie dans un environnement
froid (en dessous de 0 degré centigrade) peut parfois entraîner un aff aiblissement du couple de serrage et une réduction du volume de travail. Il s’agit toutefois d’un phénomène purement temporaire, et la batterie recommencera à fonctionner normalement lorsqu’elle se sera réchauff ée.
20. Il n’est pas possible de commuter le bouton-poussoir
pendant que l’outil fonctionne. Pour commuter le bouton- poussoir, arrêter l’outil, puis réglez le bouton-poussoir. 0000BookWR36DA.indb280000BookWR36DA.indb28 2018/03/2817:29:332018/03/2817:29:3329 Français
21. Installer fermement le crochet. Une mauvaise installation
pourrait provoquer des blessures pendant l’utilisation. Lorsque vous choisissez de porter l’outil accroché à votre ceinture, assurez-vous de détacher la douille d’outils. Le non-respect de cette consigne peut entraîner des blessures inattendues.
22. Ne pas faire subir de choc violent au panneau de
commande ni le casser. Cela risque d’entraîner un dysfonctionnement.
23. Ne pas regarder directement dans la lumière. Cela
pourrait provoquer des lésions oculaires. Essuyer toute poussière ou saleté située sur la lentille du témoin DEL avec un chiff on doux, en faisant attention de ne pas rayer la lentille. Des rayures sur la lentille du témoin DEL peuvent entraîner une baisse de la luminosité.
24. Pour éviter d’épuiser la batterie si l’on oublie d’éteindre
la DEL, la lampe s’éteint automatiquement après environ 2 minutes.
25. Repos de l’appareil après un travail continu.
26. Ne pas toucher le boîtier du marteau, car il devient très
chaud lors d’un travail continu.
27. N’utilisez pas le produit si l’outil ou les bornes de la
batterie (fi xation de la batterie) sont déformés. Installer la batterie peut entraîner un court-circuit qui pourrait provoquer des émissions de fumée ou un début d’incendie.
28. Gardez les bornes de l’outil (support de la batterie)
exemptes de copeaux et à la poussière. ○ Avant toute utilisation, assurez-vous qu’aucun copeau ou poussière ne s’est accumulé sur la zone des bornes. ○ Pendant l’utilisation, essayez d’éviter que des copeaux ou de la poussière provenant de l’outil ne tombent sur la batterie. ○ Lors de la suspension de l’opération ou après l’utilisation, ne laissez pas l’outil dans un endroit où il pourrait être exposé à des copeaux ou de la poussière. Le non-respect de cette consigne peut entraîner un court-circuit qui pourrait provoquer des émissions de fumée ou un début d’incendie.
PRÉCAUTIONS RELATIVES À LA
BATTERIE AU LITHIUM ION
Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d’une fonction de protection qui coupe automatiquement l’alimentation. Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s’arrête lors de l’utilisation de ce produit, même si le commutateur est actionné. Il ne s’agit pas d’un dysfonctionnement, mais du fonctionnement normal de la protection.
1. Lorsque la charge restante de la batterie diminue, le
moteur s’arrête. Dans ce cas de fi gure, charger immédiatement la batterie.
2. En cas de surcharge de l’outil, le moteur peut s’arrêter.
Dans ce cas, relâcher le commutateur de l’outil et éliminer les causes de la surcharge. Après quoi, il est possible de recommencer à utiliser l’outil.
3. En cas de surchauff e due à un travail trop intensif,
l’alimentation de la batterie peut se couper. Dans ce cas, arrêter toute utilisation de la batterie et la laisser refroidir. Après quoi, il est possible de recommencer à utiliser l’outil. En outre, respecter les précautions et avertissements suivants. AVERTISSEMENT Afi n d’éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et infl ammation, respecter scrupuleusement les précautions suivantes :
1. S’assurer que les copeaux et la poussière ne
s’accumulent pas sur la batterie. ○ Pendant la tâche, s’assurer que les copeaux et la poussière ne tombent pas sur la batterie. ○ S’assurer que les copeaux et la poussière qui tombent sur l’outil lors de la tâche ne s’accumulent pas sur la batterie. ○ Ne pas conserver une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière. ○ Avant de stocker une batterie, retirer tous les copeaux et la poussière qui ont pu y adhérer et ne pas la ranger avec des pièces métalliques (vis, clous, etc.).
2. Ne pas percer la batterie à l’aide d’un objet pointu tel
qu’un clou. Ne pas la frapper à l’aide d’un marteau. Ne pas marcher dessus, ni la lancer ou la soumettre à un choc physique important.
3. Ne pas utiliser une batterie dont l’extérieur est déformé
ou laisse penser qu’elle est défectueuse.
4. Ne pas insérer la batterie à l’envers (pôles inversés).
5. Ne pas raccorder directement la batterie à une prise
électrique ou à un allume-cigare.
6. Ne pas utiliser la batterie à d’autres fi ns que celle
7. En cas d’échec du chargement d’une batterie, même
après un certain délai, arrêter immédiatement le rechargement.
8. Ne pas exposer la batterie à des températures ou
une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).
9. Maintenir la batterie à l’écart de toute fl amme en cas de
détection d’une fuite ou d’une mauvaise odeur.
10. Ne pas utiliser à proximité d’une source puissante
d’électricité statique.
11. En cas de fuite de la batterie, de mauvaise odeur, de
génération de chaleur, de décoloration, de déformation ou d’anomalie en cours d’utilisation, de rechargement ou d’entreposage, ôter immédiatement la batterie de l’équipement ou du chargeur de batterie et cesser de l’utiliser.
12. N'immergez pas la batterie ou ne laissez aucun liquide
couler à l'intérieur. La pénétration de liquide conducteur, tel que de l'eau, peut provoquer des dégâts et entraîner un incendie ou une explosion. Rangez la batterie dans un endroit frais et sec, et à distance de tout objet infl ammable. Les atmosphères à gaz corrosifs doivent être évitées. ATTENTION
1. En cas de projection dans les yeux du liquide ayant fui
de la batterie, ne pas se frotter les yeux, les rincer à l’eau claire et contacter immédiatement un médecin. En l’absence de traitement, le liquide peut provoquer des lésions oculaires.
2. En cas de projection du liquide ayant fui de la batterie
sur la peau ou les vêtements, rincer immédiatement ces derniers à l’eau claire (au robinet). Le liquide peut provoquer une irritation de la peau.
3. En cas de détection de rouille, de mauvaise odeur, de
surchauff e, de décoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, ne pas utiliser cette dernière et la renvoyer au fournisseur ou au fabricant. AVERTISSEMENT Si des corps étrangers conducteurs s’introduisent dans la borne de la batterie lithium-ion, un court-circuit peut se produire dans la batterie et provoquer un incendie. Lors du stockage d’une batterie lithium-ion, veiller à suivre scrupuleusement les instructions suivantes. ○ Ne pas placer de débris conducteurs, de clous ou de morceaux de fi ls électriques en fer ou en cuivre dans le boîtier de rangement. ○ Pour éviter tout court-circuit, charger la batterie dans l’outil ou insérer le couvercle de la batterie à fond, de manière à ne plus voir le ventilateur. 0000BookWR36DA.indb290000BookWR36DA.indb29 2018/03/2817:29:332018/03/2817:29:3330 Français
À PROPOS DU TRANSPORT DE LA
BATTERIE LITHIUM-ION Lors du transport d’une batterie lithium-ion, veuillez observer les précautions suivantes. AVERTISSEMENT Informer la société de transport qu'un paquet contient une batterie lithium-ion, informez la société de sa puissance de sortie et suivez les instructions de la société de transport lors de l'organisation du transport. ○ Les batteries lithium-ion qui dépassent une puissance de sortie de 100 Wh font partie de la classifi cation de transport des produits dangereux et nécessitent l'application de procédures spéciales. ○ Pour un transport vers l'étranger, vous devez vous conformer aux lois internationales et aux normes et réglementations en vigueur dans le pays de destination.

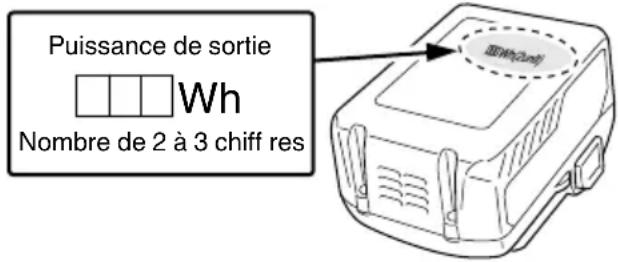

Puissance de sortie Nombre de 2 à 3 chiff res
(UC18YSL3) Lorsqu’un problème inattendu survient, les données sur un dispositif USB connecté à ce produit risque d’être endommagées ou perdues. Toujours veiller à sauvegarder toutes les données contenues dans le dispositif USB avant de l’utiliser avec ce produit. Gardez à l’esprit que notre société décline toute responsabilité relative pour toute donnée enregistrée sur un dispositif USB qui est corrompue ou perdue, ni pour tout dommage susceptible de se produire sur un périphérique raccordé. AVERTISSEMENT ○ Avant l’utilisation, vérifi ez que le câble USB ne soit pas défectueux ni endommagé. L’utilisation d’un câble USB défectueux ou endommagé peut provoquer des émissions de fumée ou un départ d’incendie. ○ Lorsque le produit n’est pas utilisé, couvrir le port USB avec le cache en caoutchouc. L’accumulation de poussière, etc. dans le port USB peut provoquer des émissions de fumée ou un départ d’incendie. REMARQUE ○ Parfois, il peut y avoir une pause pendant la charge de l’USB. ○ Lorsqu’un dispositif USB n’est pas en train d’être rechargé, retirez le dispositif USB du chargeur. Le non-respect de cette consigne peut non seulement réduire la durée de vie de la batterie d’un périphérique USB, mais aussi peut engendrer des accidents inattendus. ○ Certains appareils USB peuvent ne pas charger en fonction du type d'appareil. PRÉCAUTIONS CONCERNANT LES FONCTION DE RÉSISTANCE À LA POUSSIÈRE ET D'ÉTANCHÉITÉ À L'EAU Ce produit est conforme aux évaluations de la classe de protection IP56 (résistance à la poussière et étanchéité à l'eau) pour l'équipement électrique tel que stipulé par les règlements internationaux de la CEI. (Seule l'unité principale est conforme aux évaluations de la classe de protection IP56 lorsqu'elle est équipée d'une batterie.) [Description des codes IP] IP56 Indice de protection pour la pénétration de l'eau Ne doit entraîner aucun eff et néfaste sur l'équipement lors de la pulvérisation avec de puissants jets d'eau de toutes les directions (imperméabilisé). (100 L d'eau par minute pulvérisé pendant environ trois minutes à une distance d'environ trois mètres avec l'utilisation d'une buse de pulvérisation d'un diamètre de 12,5 mm.) Indice de protection pour agression externe par des objets solides La poussière qui peut entraîner des eff ets néfastes sur l'équipement ne doit pas être en mesure d'y pénétrer (résistance à la poussière). (L'équipement à laisser non opérable dans une chambre d'essai dans laquelle les particules de poudre de talc ayant un diamètre inférieur à 75 μm fl ottent dans l'air avec l'utilisation d'une pompe à agitation à un débit de 2 kg par mètre cube pendant huit heures). L'équipement a été conçu pour résister aux eff ets de la poussière et de l'eau, mais il n'y a aucune garantie qu'il n'y aura pas de dysfonctionnement. N’utilisez pas et ne laissez pas l'équipement dans des lieux sujets à une quantité excessive de poussière, ou dans des lieux submergés par l'eau ou sujets à la pluie. 0000BookWR36DA.indb300000BookWR36DA.indb30 2018/03/2817:29:332018/03/2817:29:3331 Français NOMS DES PIÈCES (Fig. 1 – Fig. 15)
Commutateur de déclenchement
Panneau de commutation
Commutateur d'indicateur de batterie résiduelle
Témoin indicateur de batterie résiduelle
Commutateur de la section de lumière
Témoin d'indicateur de lumière
Commutateur de sélection du mode de serrage
Témoin indicateur de mode de serrage
Témoin d'indicateur de charge
Douille hexagonale SYMBOLES AVERTISSEMENT Les symboles suivants sont utilisés pour l’outil. Bien se familiariser avec leur signifi cation avant d’utiliser l’outil. WR36DA / WR36DB : Clé à choc à batterie Pour réduire les risques de blessures, l’utilisateur doit lire le manuel d’utilisation. Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement. Courant direct
Oscillations par minute Bpm Vitesse à percussion Boulon ordinaire
Boulon haute résistance
Mode moyen L2m Mode faible 2 L1m Mode faible 1
Couple de serrage (maximum) Taille du carré conducteur
Poids (Selon la procédure EPTA 01/2003) Bouton ON Bouton OFF Débrancher la batterie Commutateur de la section de lumière Toujours sur ON (éteint après 2 minutes) Lumière seulement SW-ON Toujours sur OFF Rotation dans le sens horaire Rotation dans le sens anti-horaire Commutateur de puissance batterie résiduelle S’allume ; La puissance résiduelle de la batterie est de plus de 75%. S’allume ; La puissance résiduelle de la batterie se situe entre 50 et 75%. S’allume ; La puissance résiduelle de la batterie se situe entre 25 et 50%. S’allume ; La puissance résiduelle de la batterie est de moins de 25%. Clignote ; La puissance résiduelle de la batterie est presque nulle. Rechargez la batterie le plus rapidement possible. Clignote ; Sortie suspendue en raison d’une température élevée. Retirez la batterie de l’outil et laissez-la refroidir complètement. 0000BookWR36DA.indb310000BookWR36DA.indb31 2018/03/2817:29:342018/03/2817:29:3432 Français Tableau 1 Indications du témoin de charge Témoin de charge (ROUGE / BLEU / VERT / VIOLET) Avant la charge Clignote (ROUGE) S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde) Branché à la source d'alimentation Pendant la charge Clignote
S’allume pendant 0,5 seconde. Ne s’allume pas pendant 1 seconde. (Éteint pendant 1 seconde) Capacité de la batterie à moins de 50% Clignote
S’allume pendant 1 seconde. Ne s’allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde) Capacité de la batterie à moins de 80% S’allume
S’allume sans interruption Capacité de la batterie à plus de 80% Charge terminée S’allume
S’allume sans interruption (Signal sonore continu : environ 6 secondes) Veille de surchauff e Clignote (ROUGE) S’allume pendant 0,3 seconde. Ne s’allume pas pendant 0,3 seconde. (Éteint pendant 0,3 seconde) Batterie en surchauff e. Impossible de charger. (La charge commencera une fois que la batterie sera froide). Charge impossible Scintille (VIOLET) S’allume pendant 0,1 seconde. Ne s’allume pas pendant 0,1 seconde. (Éteint pendant 0,1 seconde) (Signal sonore intermittent : environ 2 secondes) Anomalie de la batterie ou du chargeur Clignote ; Sortie interrompue en raison d’une défaillance ou un dysfonctionnement. Le problème ne provient peut-être pas de la batterie ; veuillez contacter votre revendeur. Commutateur de sélection du mode de serrage Témoin indicateur de mode de serrage Mode faible 1/Mode faible 2 Pour un travail qui nécessite des réglages fi ns tels que lors du serrage des vis de petit diamètre. Mode moyen Pour un travail qui nécessite que l’alimentation soit supprimée pendant le serrage. Mode haut Pour un travail qui nécessite de la puissance et de la vitesse pendant le serrage. Avertissement ACCESSOIRES STANDARD Outre l’unité principale (1 unité), l’emballage contient les accessoires répertoriés à la page 250. Les accessoires standard sont sujets à changement sans préavis. APPLICATIONS Serrage et desserrage de tous types de boulons et d’écrous utilisés pour la consolidation de structures. CARACTÉRISTIQUES Les spécifi cations de cet outil sont énumérées dans le tableau de la page 249. REMARQUE Par suite du programme permanent de recherche et de développement HiKOKI, ces spécifi cations peuvent faire l’objet de modifi cations sans avis préalable. CHARGE Avant d’utiliser l’outil électrique, charger la batterie comme suit.
1. Brancher le cordon d’alimentation du chargeur sur
la prise secteur. Quand on raccorde la fi che du chargeur à une prise murale, le témoin indicateur de charge clignote en rouge. (à intervalles d’une seconde).
2. Insérer la batterie dans le chargeur.
Insérez fermement la batterie dans le chargeur comme illustré sur Fig. 3 (à la page 2).
Lorsque vous insérez une batterie dans le chargeur, le témoin de charge clignote en bleu. Lorsque la batterie est complètement chargée, le témoin de charge s’allume en vert. (Voir le Tableau 1) (1) Indication témoin de charge Les indications du témoin de charge seront indiquées dans le Tableau 1, selon la condition du chargeur ou de la batterie rechargeable. 0000BookWR36DA.indb320000BookWR36DA.indb32 2018/03/2817:29:342018/03/2817:29:3433 Français REMARQUE Le temps de recharge peut varier selon la température ambiante et la tension de la source.
4. Débrancher le cordon d’alimentation du chargeur
de la prise secteur.
5. Tenir fermement le chargeur et dégager la batterie.
REMARQUE Bien sortir la batterie du chargeur après usage, et la conserver. En ce qui concerne la décharge de l'électricité statique en cas de nouvelles piles, etc. Comme les substances chimiques internes des nouvelles batteries et des batteries qui n’ont pas été utilisées pendant une longue période ne sont pas activées, le courant de décharge risque d’être très faible lorsqu'elles sont utilisées pour la première et la seconde fois. Il s’agit d’un phénomène temporaire et le temps de recharge normal est rétabli quand les batteries auront été rechargées 2 – 3 fois. Comment prolonger la durée de vie des batteries. (1) Recharger les batteries avant qu’elles ne soient complètement épuisées. Lorsque vous sentez que la puissance de l’outil faiblit, cessez de l'utiliser et rechargez la batterie. Si vous continuez à utiliser l’outil et à épuiser le courant électrique, la batterie risque de subir des dommages et sa durée de vie sera réduite. (2) Éviter d’eff ectuer la recharge à des températures élevées. Une batterie rechargeable est chaude immédiatement après son utilisation. Si une telle batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie sera plus courte. Laisser la batterie et la recharger une fois qu’elle a refroidi. ATTENTION ○ Si la batterie est chargée alors qu'elle est encore chaude parce qu'elle a été laissée longtemps dans un endroit exposé à la lumière directe du soleil ou qu'elle vient d'être utilisée, le témoin de charge du chargeur s'allume pendant 0,3 seconde et s'éteint pendant 0,3 seconde (arrêt pendant 0,3 seconde). Dans ce cas, commencer par laisser la batterie refroidir avant de démarrer le chargement. ○ Lorsque le témoin de charge clignote (à intervalles de 0,2 seconde), vérifi ez la présence et retirez tout corps étranger dans le connecteur de batterie du chargeur. En l’absence de corps étrangers, il s’agit probablement d’un dysfonctionnement de la batterie ou du chargeur. Les confi er à un service d’entretien autorisé. ○ Le micro-ordinateur intégré nécessitant environ 3 secondes pour confi rmer le chargement de la batterie lorsque UC18YSL3 est retiré, attendre au moins 3 secondes avant de la réinsérer pour poursuivre le chargement. Si la batterie est réinsérée dans un délai de 3 secondes, elle pourra ne pas être correctement chargée.
INSTALLATION ET FONCTIONNEMENT
Action Figure Page Retrait et insertion de la batterie 2 2 Charge 3 2 Fixation de la prise*
Inversement du sens de rotation 6 3 Fonctionnement du commutateur 7 3 Retrait et installation du crochet 8 3 Témoin lumineux de puissance batterie résiduelle
Comment utiliser la DEL d’éclairage*
Fonction de sélection du mode de serrage*
Comment utiliser le crochet 12 4 Charger un dispositif USB à partir d’une prise électrique 13-a 5 (2) Au sujet des températures et de la durée de charge de la batterie rechargeable Les températures et la durée de charge sont indiquées dans le Tableau 2. Tableau 2 Chargeur UC18YSL3 Batterie Type de batterie Li-ion Températures de recharge de la batterie -10°C – 50°C Tension de charge V 14,4 18 Temps de charge, environ (à 20°C) Série BSL14xx Série BSL18xx Série multi-volt (4 cellules) (8 cellules) (5 cellules) (10 cellules) (10 cellules) min. BSL1415S
BSL1815S : 15 BSL1815 : 15 BSL1815X : 15 BSL1820 : 20 BSL1825 : 25 BSL1830C : 30 BSL1830 : 20 BSL1840 : 26 BSL1850 : 32 BSL1860 : 38 BSL36A18 : 32 USB Tension de charge V 5 Courant de charge A 2 0000BookWR36DA.indb330000BookWR36DA.indb33 2018/03/2817:29:342018/03/2817:29:3434 Français Charger un dispositif USB et une batterie à partir d’une prise électrique 13-b 5 Chargement du dispositif USB 14 5 Lorsque la charge d’un dispositif USB est terminée
Sélection des accessoires ― 251 *1 Installation d’un support Sélectionnez le support à utiliser. [WR36DA] (1) Glissez le joint torique hors de la rainure, puis alignez le trou du support avec l’orifi ce de l’enclume et insérez l’enclume dans le support. (2) Insérez la goupille dans le support. (3) Tout en veillant à ce que la goupille ne tombe pas, fi xez le joint torique sur la rainure du support. [WR36DB] (1) Alignez les parties carrées de la douille et de l'enclume les unes avec les autres. (2) Veillez à installer fermement la douille en l’enfonçant à fond dans l’enclume. (3) Lorsque vous retirez la douille, tirez-la hors de l’enclume. *2 Comment utiliser la DEL d’éclairage REMARQUE Pour éviter d’épuiser la batterie si l’on oublie d’éteindre la DEL, la lampe s’éteint automatiquement après environ 2 minutes. *3 Fonction de sélection du mode de serrage ATTENTION Sélectionnez le mode de serrage tandis que la gâchette est relâchée. Le non-respect de cette consigne pourrait provoquer un dysfonctionnement. À l’aide du commutateur de sélection de mode de serrage, le couple de serrage peut être ajusté en fonction du type de travail. Le mode de serrage commute entre 4 modes diff érents chaque fois que le sélecteur de mode de serrage est pressé.
ENTRETIEN ET VÉRIFICATION
1. Vérifi cation de la douille
Une douille hexagonale ou carrée usée ou déformée ne permettra pas un bon serrage pour fi xer l’écrou ou la chabotte, ce qui se traduira par une perte du couple de serrage. Contrôler périodiquement l’état d’usure des trous fi letés et les remplacer par des neufs en cas de besoin.
2. Vérifi cation des vis de fi xation
Vérifi er régulièrement toutes les vis de fi xation et s’assurer qu’elles sont bien serrées. S’il advient qu’une vis se desserre, la resserrer immédiatement. Le fait de négliger ce point pourrait entrainer de graves dangers.
3. Entretien du moteur
Le bobinage de l’ensemble moteur est le « cœur » même de l’outil électrique. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau.
4. Inspection des bornes (outil et batterie)
Assurez-vous qu’aucun copeau ou poussière se n’est accumulé sur les bornes. À l’occasion, vérifi er avant, pendant et après le fonctionnement. ATTENTION Retirez tous les copeaux ou la poussière qui se sont accumulés sur les bornes. Le non-respect de cette consigne pourrait provoquer un dysfonctionnement.
5. Nettoyage de l’extérieur
Quand l’outil est sale, l’essuyer avec un chiff on sec et doux ou un chiff on imbibé d’eau savonneuse. Ne pas utiliser de solvant au chlore, d’essence ou de diluant, car ils font fondre les matières plastiques.
Ranger l'outil électrique dans un endroit où la température est inférieure à 40 °C et hors de portée des enfants. REMARQUE Stockage des batteries au lithium-ion. S’assurer que les batteries au lithium-ion ont été entièrement chargées avant de les stocker. Le stockage prolongé (3 mois ou plus) de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d’autonomie des batteries alors incapables de tenir une charge. Il est cependant possible de recouvrer la capacité d’autonomie d’une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation. Si la durée d’autonomie de la batterie reste extrêmement courte malgré les charges et utilisations consécutives, considérer la batterie en fi n de vie et s’en procurer une neuve. ATTENTION Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. Avis important sur les batteries pour outils électriques sans fi l HiKOKI Toujours utiliser une de nos batteries originales spécifi ées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fi l s’il est utilisé avec une batterie autre que celle que nous avons spécifi ée, ou encore si la batterie est démontée et modifi ée (par exemple, le démontage et remplacement des cellules ou autres composants internes). GARANTIE Nous garantissons que l’ensemble des outils électriques HiKOKI sont conformes aux réglementations spécifi ques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l’usure et les dommages normaux. En cas de réclamation, veuillez envoyer l’outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fi n du mode d’emploi, dans un service après-vente HiKOKI agréé. 0000BookWR36DA.indb340000BookWR36DA.indb34 2018/03/2817:29:342018/03/2817:29:3435 Français Au sujet du bruit et des vibrations Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conformes à ISO 4871. Niveau de puissance sonore pondérée A : 114 dB (A) (WR36DA) 109 dB (A) (WR36DB) Niveau de pression acoustique pondérée A : 103 dB (A) (WR36DA) 98 dB (A) (WR36DB) Incertitude K: 3 dB (A) Porter des protections anti-bruit. Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées conformément à EN60745. Serrage par percussion des fi xations à la capacité maximale de l’outil : Valeur d’émission de vibration
La valeur totale des vibrations a été mesurée par une méthode d’essai standard et peut être utilisée pour comparer un outil à un autre. Elle peut également être utilisée pour une évaluation préliminaire du niveau d’exposition. AVERTISSEMENT ○ La valeur d’émission de vibrations en fonctionnement de l’outil électrique peut être diff érente de la valeur totale déclarée, en fonction des utilisations de l’outil. ○ Identifi er les mesures de protection de l’utilisateur fondées sur une estimation de l’exposition en conditions d’utilisation (tenant compte de tous les aspects du cycle d’utilisation, tels que les moments où l’outil est mis hors tension ou lorsqu’il tourne à vide en plus des temps de déclenchements). REMARQUE Par suite du programme permanent de recherche et de développement HiKOKI, ces spécifi cations peuvent faire l’objet de modifi cations sans avis préalable. DÉPANNAGE Consulter le tableau d’inspection ci-après si l’outil ne fonctionne pas correctement. Si le problème n’est pas réglé, veuillez vous adresser au concessionnaire ou à un centre de réparations HiKOKI.
Symptôme Cause probable Solution L'outil ne fonctionne pas Aucune énergie dans la batterie Charger la batterie. L'outil s'est arrêté soudainement L'outil était en surcharge Débarrassez-vous du problème provoquant la surcharge. La batterie est en surchauff e. Laissez la batterie refroidir. Le commutateur de déclenchement a été maintenu enfoncé pendant 5 minutes ou plus. Il ne s’agit pas d'un dysfonctionnement. Le moteur a été arrêté automatiquement pour empêcher la défaillance de l’outil. Douilles d’outils -ne peuvent pas être fi xées -tombent -ne peuvent pas être ôtées La forme de la partie de fi xation ne correspond pas Veillez à utiliser des douilles de la taille du propulseur carré appropriée. WR36DA : 19 mm WR36DB : 12,7 mm Le commutateur ne peut pas être tiré Le bouton de sélection avant/arrière est positionné à mi-hauteur Appuyer sur le bouton fermement jusqu'à la position correspondant au sens de rotation souhaité. Un bruit aigu anormal se produit lorsque le commutateur de déclenchement est tiré. Le commutateur de déclenchement est tiré seulement légèrement. Il ne s'agit pas d'un dysfonctionnement. Cela ne se produit pas si le commutateur de déclenchement est tiré plus complètement. La batterie ne peut pas être installée Essayer d’installer une batterie d’un autre type que celui défi ni pour l’outil. Veuillez installer une batterie de type multi- volt. 0000BookWR36DA.indb350000BookWR36DA.indb35 2018/03/2817:29:342018/03/2817:29:3436 Français
Symptôme Cause probable Solution Le témoin de charge clignote rapidement en violet et la charge de la batterie ne démarre pas. La batterie n’est pas insérée jusqu’au bout. Insérez la batterie fermement. Il y a une substance étrangère dans la borne de la batterie ou là où la batterie est fi xée. Retirez les corps étrangers. Le témoin de charge clignote en rouge et la charge de la batterie ne démarre pas. La batterie n’est pas insérée jusqu’au bout. Insérez la batterie fermement. La batterie est en surchauff e. Si laissez, la batterie commencera automatiquement à charger si la température diminue, mais cela peut réduire la vie de la batterie. Il est recommandé que la batterie soit refroidie dans un lieu bien ventilé à l’écart de la lumière directe du soleil avant de la charger. La durée d’autonomie de la batterie est courte même si la batterie est complétement chargée. La durée de vie de la batterie est usée. Remplacez la batterie par une neuve. La batterie prend un certain temps à charger. La température de la batterie, le chargeur ou l’environnement est extrêmement faible. Chargez la batterie à l’intérieur ou dans un autre environnement plus chaud. Les orifi ces du chargeur sont obstrués, ce qui risque de surchauff er ses composants internes. Évitez de bloquer les orifi ces. Le ventilateur de refroidissement n’est pas en marche. Contactez un centre de service après-vente HiKOKI agréé pour la réparation. Le témoin d’alimentation USB s’est éteint et le dispositif USB a arrêté de charger. La capacité de la batterie est devenue faible. Remplacez la batterie par une qui a encore de la capacité. Branchez la fi che d’alimentation du chargeur dans une prise électrique. Le témoin d’alimentation USB ne s’éteint pas, même si le dispositif USB a fi ni de charger. Le témoins d’alimentation USB s’allume en vert afi n d’indiquer que la charge USB est possible. Il ne s’agit pas d’un dysfonctionnement. L’état de charge d’un dispositif USB ou sa fi n de chargement n’est pas clair. Le témoin d’alimentation USB ne s’éteint pas même lorsque la charge est terminée. Examinez le dispositif USB qui est en charge afi n de confi rmer son état de charge. Le chargement d’un dispositif USB s’arrête en cours. Le chargeur a été branché dans une prise électrique pendant que le dispositif USB était en charge à l’aide de la batterie de la source d’alimentation. Il ne s’agit pas d’un dysfonctionnement. Le chargeur met en pause la charge USB pendant environ 5 secondes lorsqu’il diff érencie entre les sources d’alimentation. Une batterie a été insérée dans le chargeur pendant que le dispositif USB est en train d’être chargé à l’aide d’une prise électrique comme source d’alimentation. Le chargement du dispositif USB se met en pause à mi- chemin lorsque la batterie et le dispositif USB sont chargés en même temps. La batterie est complétement chargée. Il ne s’agit pas d’un dysfonctionnement. Le chargeur met en pause la charge USB pendant environ 5 secondes pendant qu’il vérifi e si la batterie a été complétement chargée. Le chargement du dispositif USB ne démarre pas lorsque la batterie et le dispositif USB sont chargés en même temps. La capacité de la batterie restante est extrêmement faible. Il ne s’agit pas d’un dysfonctionnement. Lorsque la capacité de la batterie atteint un certain niveau, la charge USB démarre automatiquement. 0000BookWR36DA.indb360000BookWR36DA.indb36 2018/03/2817:29:342018/03/2817:29:3437 Italiano b) Indossate l’attrezzatura di protezione personale. Indossate sempre le protezioni oculari. L’attrezzatura protettiva, quali maschera facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali. c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l’utensile, verifi cate che l’interruttore sia posizionato su OFF. Il trasporto degli elettroutensili tenendo le dita sull’interruttore o l’attivazione elettrica degli utensile che hanno l’interruttore su ON, implica il rischio di incidenti. d) Prima di attivare l’elettroutensile, rimuovete qualsiasi chiave di regolazione. Lasciando la chiave in un componente in rotazione dell’elettroutensile, sussiste il rischio di lesioni personali. e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile. Ciò consente di controllare al meglio l’elettroutensile in caso di situazioni impreviste. f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento. Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento. g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verifi care che queste siano collegate e utilizzate in modo adeguato. L’utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.
Nous déclarons sous notre entière responsabilité que la clé à choc à batterie, identifi ée par le type et le code d'identifi cation spécifi que *1) est en conformité avec toutes les exigences applicables des directives *2) et des normes *3). Dossier technique en *4) - Voir ci- dessous. Le Gestionnaire des normes européennes du bureau de représentation en Europe est autorisé à constituer le dossier technique. Cette déclaration s'applique aux produits désignés CE.
