MANUAL DE UTILIZARE WR36DB HiKOKI

Preveniţi pornirea neintenţionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asiguraţi- vă că întrerupătorul este pe poziţia oprit. Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziţia pornit sunt situaţii ce predispun la accidente.

Înainte de a pune scula electrică în funcţiune, îndepărtaţi toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale. e) Evitaţi dezechilibrarea. Menţineţi permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate. f) Purtaţi haine corespunzătoare. Nu purtaţi haine largi și nici bijuterii. Ţineţi-vă părul, hainele și mănușile departe de piesele în mișcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare. g) Dacă sunt prevăzute dispozitive de conectare la facilităţi de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și sunt folosite corespunzător. Utilizarea acestor dispozitive poate reduce pericolele legate de praf.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forţaţi scula electrică . Folosiţi scula adecvată pentru aplicaţia dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată. b) Nu folosiţi scula electrică în cazul în care întrerupătorul nu își îndeplinește funcţia de pornire și oprire. Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate. c) Înainte de a face orice fel de reglaje, de a schimba accesoriile și de a depozita sculele electrice, scoateţi ștecărul din priză și / sau de la setul de acumulatori. Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice. d) Depozitaţi sculele electrice neutilizate departe de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi. e) Întreţinerea sculelor electrice. Veri fi caţi alinierea și prinderea pieselor în mișcare, ruperea pieselor precum și toate celelalte aspecte care ar putea să infl uenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceţi-o la reparat. Multe accidente sunt provocate de scule electrice întreţinute necorespunzător.

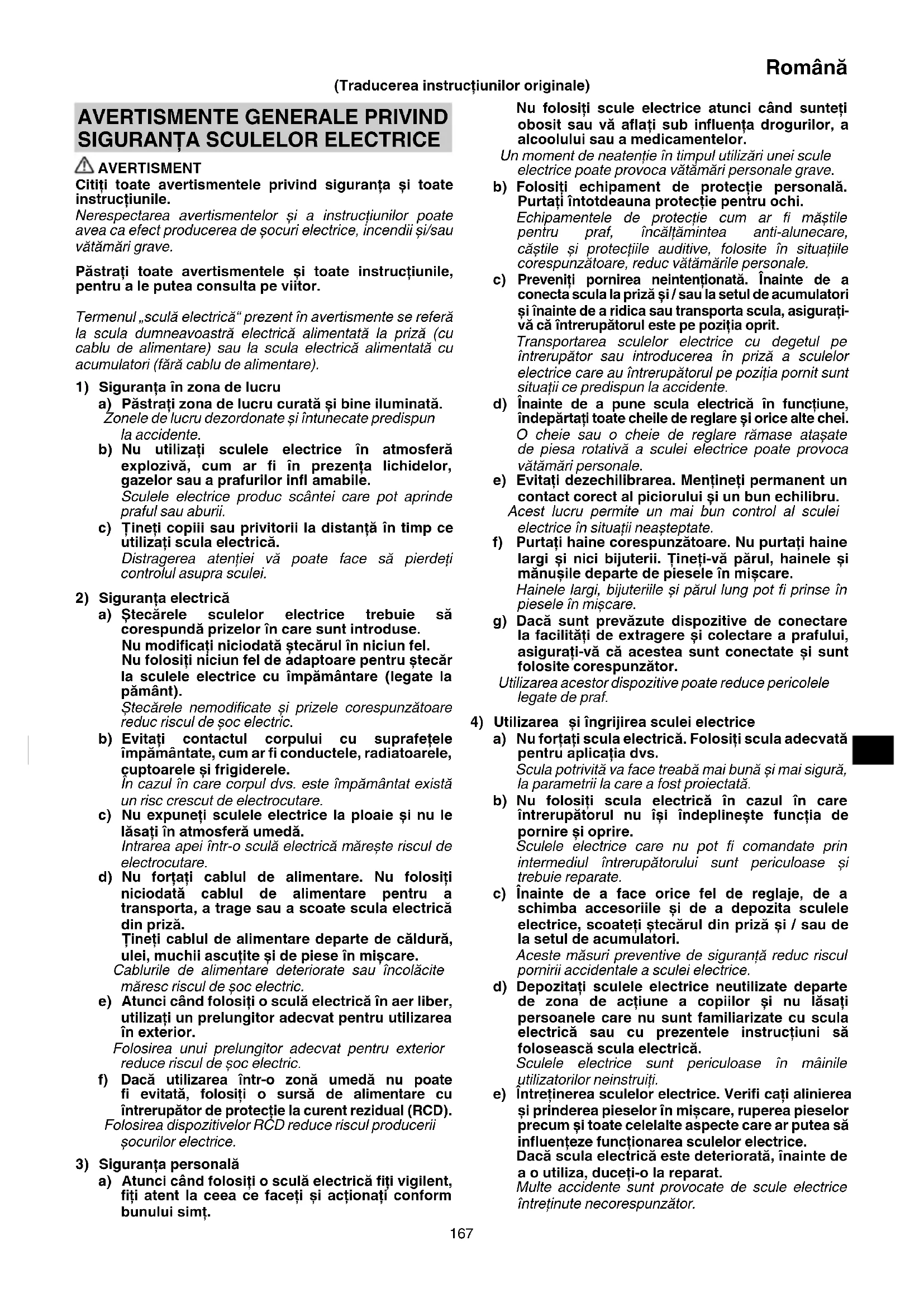

AVERTISMENT Citiţi toate avertismentele privind siguranţa și toate instrucţiunile. Nerespectarea avertismentelor și a instrucţiunilor poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave. Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor. Termenul „sculă electrică“ prezent în avertismente se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).

1) Siguranţa în zona de lucru

a) Păstraţi zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente. b) Nu utilizaţi sculele electrice în atmosferă explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produc scântei care pot aprinde praful sau aburii. c) Ţ ineţi copiii sau privitorii la distanţă în timp ce utilizaţi scula electrică. Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modifi caţi niciodată ștecărul în niciun fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodifi cate și prizele corespunzătoare reduc riscul de șoc electric. b) Evitaţi contactul corpului cu suprafeţele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare. c) Nu expuneţi sculele electrice la ploaie și nu le lăsaţi în atmosfer ă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare. d) Nu forţaţi cablul de alimentare. Nu folosiţi niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric. e) Atunci când folosiţi o sculă electrică în aer liber, utilizaţi un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric.

Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD). Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.

3) Siguranţa personală

a) Atunci când folosiţi o sculă electrică fi ţi vigilent, fi ţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. (Traducerea instrucţiunilor originale) 0000BookWR36DA.indb1670000BookWR36DA.indb167 2018/03/2817:29:482018/03/2817:29:48168 Română f) Păstraţi elementele de tăiere curate și ascuţite. Elementele de tăiere bine întreţinute și cu muchiile de tăiere bine ascuţite sunt mai ușor de controlat și este mai puţin probabil să se agaţe. g) Folosiţi scula electrică, accesoriile și vârfurile etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate. Folosirea sculei electrice pentru alte operaţiuni decât cele prevăzute poate avea ca efect apariţia unor situaţii periculoase.

5) Utilizarea și întreţinerea sculelor cu acumulatori

a) Încărcaţi numai cu încărcătorul indicat de producător. Un încărcător adecvat unui anumit tip de pachet de acumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de acumulatori. b) Folosiţi sculele electrice exclusiv cu tipurile de pachete de acumulatori indicate. Folosirea unui alt tip de pachet de acumulatori poate provoca vătămări sau incendii. c) Atunci când setul de acumulatori nu este folosit, ţineţi-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori. Scurtcircuitarea terminalelor acumulatorilor poate provoca arsuri sau incendii. d) În cazul exploatării abuzive, din acumulatori poate ieși lichid; evitaţi contactul cu acest lichid. În cazul unui contact accidental, spălaţi cu apă. În cazul contactului cu ochii, consultaţi un medic. Lichidul care iese din acumulatori poate provoca iritaţii sau arsuri.

a) Scula electrică trebuie reparată de o persoană califi cată, folosind numai piese de schimb identice. Astfel se asigură menţinerea siguranţei sculei electrice. PRECAUŢIE Ţineţi copiii și persoanele infi rme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infi rme.

Apucaţi scula electrică de suprafeţele izolate de prindere, atunci când executaţi o operaţiune în care accesoriul de fi xare poate intra în contact cu cabluri ascunse. Accesoriile de fi xare care intră în contact cu un cablu „sub tensiune“ pot pune „sub tensiune“ părţile metalice descoperite şi pot electrocuta operatorul. AVERTISMENTE SUPLIMENTARE

1. Aceasta este o sculă portabilă pentru înşurubarea şi

deşurubarea buloanelor şi piuliţelor. Utilizaţi-o doar pentru aceste operaţiuni.

2. Asiguraţi-vă că ţineţi scula ferm în timpul folosirii ei.

Nerespectarea avertismentelor poate duce la accidente sau vătămări.

3. Asiguraţi-vă că acumulatorul este aplicat corect. Dacă

prezintă joc, ar putea cădea şi produce un accident.

4. Pregătirea şi verifi carea mediului de lucru. Asiguraţi-

vă că mediul de lucru îndeplineşte toate condiţiile prezentate în cadrul măsurilor de precauţie.

5. Nu permiteţi pătrunderea materiilor străine în orifi ciul

pentru conectarea acumulatorului.

6. Nu demontaţi niciodată acumulatorul sau încărcătorul.

7. Nu scurtcircuitaţi niciodată

acumulatorul. Scurtcircuitarea acumulatorului va produce un curent electric puternic şi acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

8. Nu aruncaţi acumulatorul în foc. Dacă acumulatorul este

ars, acesta poate exploda.

9. Aduceţi acumulatorul la magazinul de la care a fost

cumpărat de îndată ce durata de viaţă a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncaţi acumulatorul consumat.

10. Nu introduceţi obiecte în fantele de ventilaţie ale

încărcătorului. Introducerea obiectelor de metal sau infl amabile în fantele de ventilaţie ale încărcătorului va duce la pericol de şoc electric sau deteriorarea încărcătorului.

11. Verifi caţi cuplul real de strângere cu o cheie.

12. Opriţi scula înainte de a schimba direcţia de rotaţie.

Eliberaţi întotdeauna întrerupătorul şi aşteptaţi ca scula să se oprească, înainte de a schimba direcţia de rotaţie.

13. Nu atingeţi niciodată componenta rotativă. Nu permiteţ

componentei rotative să ajungă în apropierea mâinilor dumneavoastră sau a altor părţi ale corpului. Vă puteţi tăia sau prinde în componenta rotativă. De asemenea, fi ţi atent/ă să nu atingeţi componenta rotativă după ce a fost utilizată o perioadă îndelungată. E foarte fi erbinte şi vă puteţi arde.

14. Vă rugăm utilizaţi ataşamentele speciale, indicate în

manualul de operare şi catagolul HiKOKI. În caz contrar, vă puteţi accidenta sau răni.

15. Asiguraţi-vă că ataşamentele sunt fi xate temeinic pe

butuc. Dacă acestea nu sunt fi xate bine, ar putea ieşi şi produce răni.

16. Funcţionarea selectorului mod strângere

○ Selectaţi modul de în șurubare în timp ce comutatorul de declanșare este eliberat. Nerespectarea acestei indicaţii ar putea avea ca rezultat funcţionarea defectuoasă. ○ Modul corespunzător diferă în funcţie de șuruburi și de materialul care este înșurubat. Înșurubaţi câteva șuruburi de probă și ajustaţi corespunzător modul de setare. ○ Comutatorul de selectare a modului de înșurubare poate fi reglat numai după ce acumulatorul a fost instalat în sculă și comutatorul de declanșare a fost apăsat o dată.

17. Scula electrică este prevăzută cu un circuit de protecţie

la temperatură pentru protecţia motorului. Activitatea continuă poate determina creşterea temperaturii dispozitivului, activând circuitul de protecţie la temperatură şi oprind automat funcţionarea. Dacă se întâmplă acest lucru, lăsaţi scula electrică s ă se răcească înainte de a o folosi din nou.

18. Motorul se poate opri în cazul în care scula este

supraîncărcată. Dacă acest lucru se întâmplă, eliberaţi întrerupătorul sculei şi eliminaţi cauza supraîncărcării. Evitaţi atingerea carcasei frontale care se poate încălzi în timpul operării continue.

19. Utilizarea acumulatorului într-o atmosferă rece (sub 0

grade Celsius) poate duce uneori la slăbirea cuplului de strângere şi la diminuarea randamentului. Acesta, însă, este un fenomen temporar şi totul revine la normal când bateria se încălzeşte.

20. Butonul de apăsare nu poate fi comutat în timp ce

scula electrică se rotește. Pentru a comuta butonul de apăsare, opriţi scula electrică, apoi setaţi butonul de apăsare. 0000BookWR36DA.indb1680000BookWR36DA.indb168 2018/03/2817:29:482018/03/2817:29:48169 Română

21. Instalaţi, ferm, cârligul. Dacă nu aţi instalat, ferm, cârligul,

vă puteţi vătăma în timpul utilizării. Când alegeţi să transportaţi scula prinsă de centura dvs. la șold, asiguraţi-vă că detașati priza sculei. Nerespectarea acestei indicaţii poate avea ca rezultat vătămarea neașteptată.

22. Nu aplicaţi şoc puternic asupra panoului de comutare şi

nu îl deterioraţi. Aceasta poate duce la o problemă.

23. Nu priviţi sursa de lumină direct. Vă puteţi vătăma ochii.

Ștergeţi orice urmă de murdărie sau funingine depusă pe obiectivul becului LED cu o cârpă moale, având grijă să nu zgâriaţi obiectivul. Zgârieturile de pe obiectivul becului LED pot duce la scăderea luminozităţ ii.

24. Ledul se stinge în mod automat după 2 minute, pentru

a evita descărcarea acumulatorului, dacă aţi uitat să îl stingeţi.

25. Oprirea unităţii după muncă neîntreruptă.

26. Nu atingeţi carcasa ciocanului, deoarece aceasta devine

foarte fi erbinte în timpul utilizării continue.

27. Nu utilizaţi produsul dacă scula sau bornele

acumulatorului (asamblarea acumulatorului) sunt deformate. Instalarea acumulatorului poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

28. Păstraţi terminalele sculei (asamblarea acumulatorului)

fără șpan și praf. ○ Înainte de utilizare, asiguraţi-vă că nu s-au colectat șpan și praf în zona bornelor. ○ În timpul funcţionării, încercaţi să evitaţi căderea șpanului sau prafului de pe sculă pe acumulator. ○ La întreruperea operaţiunii sau după utilizare, nu lăsaţi scula într-o zonă în care aceasta poate fi expusă

cădere de șpan sau praf. Nerespectarea acestei indicaţii poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

PRECAUŢII REFERITOARE LA

ACUMULATORUL LITIU-ION Pentru prelungirea duratei de viaţă, acumulatorul litiu- ion este echipat cu o protecţie pentru oprirea furnizării de energie. În situaţiile 1 la 3 descrise mai jos, atunci când folosiţi aparatul, chiar dacă acţionaţi întrerupătorul, motorul se poate opri. Aceasta nu este o defecţiune, ci un rezultat al funcţiei de protecţie.

1. Atunci când acumulatorul este descărcat, motorul se

oprește. În această situaţie încărcaţi imediat acumulatorul.

2. În situaţia suprasolicitării aparatului, motorul se poate

opri. În această situaţie, eliberaţi întrerupătorul și îndepărtaţi cauza suprasolicitării. După aceasta, puteţi folosi din nou aparatul.

3. În situaţia supraîncălzirii acumulatorului în timpul

lucrului, alimentarea aparatului de la acumulator se poate întrerupe. În această situaţie, încetaţi să mai utilizaţi acumulatorul și lăsaţi-l să se răcească . După aceasta, puteţi folosi din nou aparatul. Mai mult, vă rugăm să acordaţi atenţie următoarelor avertismente și indicaţii privind precauţia. AVERTISMENT Pentru a împiedica apariţia scurgerilor la acumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectaţi următoarele măsuri de precauţie.

1. Asiguraţi-vă că pe acumulator nu se strânge șpan și nici

praf. ○ În timpul lucrului, asiguraţi-vă că pe acumulator nu cade șpan și nici praf. ○ Asiguraţi-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe acumulator. ○ Nu depozitaţi un acumulator nefolosit într-un loc expus la șpan și la praf.

Înainte de a depozita un acumulator, îndepărtaţi de pe acesta toate urmele de șpan și de praf și nu depozitaţi acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

2. Nu găuriţi acumulatorul cu obiecte ascuţite cum ar

fi cuiele, nu îl loviţi cu ciocanul, nu călcaţi pe el, nu îl aruncaţi și nu îl supuneţi unor șocuri fi zice puternice.

3. Nu utilizaţi un acumulator care pare deteriorat sau care

4. Nu folosiţi acumulatorul cu polaritatea inversată.

5. Nu îl conectaţi direct la sursele de energie electrică sau

la brichetele electrice ale mașinilor.

6. Nu folosiţi acumulatorul în alte scopuri decât cele

7. În cazul în care acumulatorul nu se încarcă după trecerea

timpului de încărcare specifi cat, încetaţi imediat să îl mai încărcaţi.

8. Nu expuneţi acumulatorul la temperaturi sau presiuni

ridicate, de exemplu nu îl introduceţi într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

9. Ţineţi-l departe de

fl acără imediat ce observaţi scurgeri sau mirosuri neplăcute.

10. Nu îl folosiţi în locuri în care se generează o puternică

electricitate statică.

11. În cazul în care observaţi la acumulator scurgeri,

mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateţi-l imediat din echipament sau din încărcător și încetaţi să îl mai utilizaţi.

12. Nu scufundaţi acumulatorul sau nu permiteţi fl uidelor

să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitaţi acumulatorul dvs. într-un loc răcoros și uscat, departe de elemente combustibile și infl amabile. Trebuie evitate atmosferele gazoase corozive. PRECAUŢIE

1. În cazul în care lichidul ce se scurge din acumulator intră

în contact cu ochii, nu vă frecaţi la ochi și spălaţi-i bine cu apă proaspăt ă curată, cum ar fi apa de la robinet și consultaţi imediat un medic. În cazul în care nu faceţi tratament, lichidul poate provoca probleme oculare.

2. În cazul în care lichidul se scurge pe piele sau pe haine,

spălaţi imediat cu apă proaspătă curată, cum ar fi apa de la robinet. Există posibilitatea ca acest lucru să provoace iritarea pielii.

3. În cazul în care la prima utilizare a acumulatorului

detectaţi mirosuri neplăcute, supraîncălzire, dacă observaţi rugină, decolorare, deformare și/sau alte nereguli, nu folosiţi acumulatorul și înapoiaţi-l furnizorului sau vânzătorului. AVERTISMENT Dacă o materie străină, cu proprietăţi conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectaţi cu stricteţe următoarele reguli când depozitaţi acumulatorul cu litiu ion. ○ Nu introduceţi reziduuri cu proprietăţi conductive, cuie sau sârme de oţel şi cupru în cutia pentru depozitare. ○ Pentru a preveni scurtcircuitarea, încă rcaţi acumulatorul în sculă sau aplicaţi ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul. 0000BookWR36DA.indb1690000BookWR36DA.indb169 2018/03/2817:29:482018/03/2817:29:48170 Română DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION Când transportaţi un acumulator litiu-ion, vă rugăm să respectaţi următoarele instrucţiuni. AVERTISMENT Notifi caţi compania transportatoare că un pachet conţine un acumulator litiu-ion, informaţi compania cu privire la puterea sa de ieşire şi respectaţi instrucţiunile companie transportatoare atunci când aranjaţi un transport. ○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt consideraţi ca făcând parte din categoria de clasifi care a materialelor periculoase și vor necesita proceduri de aplicare speciale. ○ Pentru transportul în străinătate, trebuie să respectaţi legea internaţională, precum şi regulile şi reglementările ţării de destinaţie.

Putere de ieșire Număr din 2 până la 3 cifre

(UC18YSL3) Când apare o problemă neaşteptată, datele de pe un dispozitiv USB conectat la acest produs pot fi deteriorate sau pierdute. Asiguraţi-vă întotdeauna că aţi salvat o copie de siguranţă a datelor de pe dispozitivul USB înainte de a folosi acest produs. Vă rugăm să reţineţi că fi rma noastră nu îşi asumă nicio răspundere pentru datele depozitate pe un dispozitiv USB care sunt deteriorate sau pierdute şi nici pentru defectele care pot apărea la un dispozitiv conectat. AVERTISMENT ○ Înainte de utilizare, verifi caţi cablul USB conectat pentru orice fel de defect sau deteriorare. Folosirea unui cablu USB defect sau deteriorat poate cauza emisii de fum sau aprindere. ○ În cazul în care nu utiizaţi produsul, acoperiţi portul USB cu capacul de cauciuc. Acumularea de praf etc. în portul USB poate cauza emisii de fum sau aprindere. NOTĂ ○ Ocazional, ar putea exista o pauză în timpul reîncărcării USB. ○ Când nu se încarcă un dispozitiv USB, scoateţi dispozitivul USB din încărcător. În caz contrar, se poate reduce durata de viaţă a acumulatorului unui dispozitiv USB şi, totodată, se pot produce accidente nea şteptate. ○ Este posibil să nu se poată încărca unele dispozitive USB, în funcţie de tipul dispozitivului. MĂSURI DE PRECAUŢIE PRIVIND FUNCŢIILE DE REZISTENŢĂ LA PRAF ȘI IMPERMEABILITATE Acest produs este conform cu evaluările din clasa de protecţie IP56 (rezistenţă la praf și impermeabilizare) pentru echipamente electrice prevăzute de reglementările internaţionale IEC. (Numai unitatea principală este conformă cu evaluările din clasa de protecţie IP56 atunci când este echipată cu un acumulator.) [Descrierile Codurilor IP] IP56 Evaluare protecţie pentru penetrarea apei Trebuie să nu existe efecte adverse asupra echipamentului când este pulverizat cu jeturi puternice de apă din toate direcţiile (impermeabil). (100 L de apă pe minut stropiţi timp de aproximativ trei minute de la o distanţă de aproximativ trei metri, cu utilizarea unei duze de pulverizare cu un diametru de 12,5 mm.) Evaluare protecţie pentru agresiune externă prin obiecte solide Praful care poate provoca efecte adverse asupra echipamentului trebuie să nu poată intra (rezistenţă la praf). (Echipamentul să fi e lăsat neoperabil într-o cameră de testare în care particulele de pudră de talc cu un diametru mai mic de 75 μm plutesc în aer cu utilizarea unei pompe de agitare la o viteză de 2 kg pe metru cub timp de opt ore.) Echipamentul a fost proiectat să reziste la efectele prafului și ale apei, dar nu există nici o garanţie că nu va funcţiona defectuos. Nu utilizaţi sau lăsaţi echipamentul în locuri unde este supus unor cantităţi excesive de praf, sau în locuri unde este scufundat în apă sau expus la apă de ploaie. 0000BookWR36DA.indb1700000BookWR36DA.indb170 2018/03/2817:29:482018/03/2817:29:48171 Română DENUMIRI COMPONENTE (Fig. 1 – Fig. 15)

Comutator indicator de încărcare a acumulatorului

Comutator secţiune lumină

Lampă indicator luminos

Clapetă de închidere

Indicator luminos de încărcare

Priză hexagonală SIMBOLURI AVERTISMENT În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnifi caţia acestora. WR36DA / WR36DB : Mașină de înșurubat cu impact cu acumulator Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2002/96/CE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător. Curent continuu

Viteză la mers în gol min

Oscilaţii pe minut Bpm Forţă de impact Bulon standard

Bulon pentru tensiune înaltă

Mod mediu L2m Mod scăzut 2 L1m Mod scăzut 1

Cuplu de strângere (maxim) Format pătrat acţ.

Greutate (Conform Procedura EPTA 01/2003) Pornire Oprire Deconectaţi acumulatorul Comutator secţiune lumină Întotdeauna PORNIT (opriţi după 2 minute) Lumină numai SW-PORNIT Întotdeauna OPRIT Rotaţie în sensul acelor de ceasornic Rotaţie contrară acelor de ceasornic Întrerupător indicator de încărcare a acumulatorului Luminează ; Acumulatorul este încărcat peste 75%. Luminează ; Acumulatorul este încărcat între 50% – 75%. Luminează ; Acumulatorul este încărcat între 25% – 50%. Luminează ; Acumulatorul este încărcat mai puţin de 25%. Clipeşte ; Acumulatorul este aproape descărcat. Reîncărcaţi acumulatorul cât mai curând posibil. Clipeşte ; Furnizarea de energie este oprită datorită temperaturii ridicate. Îndepărtaţi acumulatorul din sculă și lăsaţi-l să se răcească complet. 0000BookWR36DA.indb1710000BookWR36DA.indb171 2018/03/2817:29:482018/03/2817:29:48172 Română Clipeşte ; Furnizarea de energie este suspendată din cauza unei avarii sau a unei defecţiuni. Problema ar putea fi acumulatorul așa că vă rugăm să contactaţi distribuitorul dvs. Comutator selector mod strângere Indicator luminos mod strângere Mod scăzut 1/Mod scăzut 2 Pentru lucrări care necesită ajustări fi ne, precum strângerea șuruburilor cu diametru mic. Mod mediu Pentru lucrări care necesită oprirea alimentării în timpul strângerii. Mod ridicat Pentru lucrări care necesită alimentare și viteză în timpul strângerii. Avertisment ACCESORII STANDARD Pe lângă unitatea principală (1 unitate), pachetul conţine şi accesoriile enumerate la pagina 250. Accesoriile standard sunt supuse modifi cărilor fără notifi care prealabilă. APLICAŢII Înşurubarea şi deşurubarea tuturor tipurilor de buloane şi piuliţe, utilizate pentru fi xarea elementelor structurale SPECIFICAŢII Specifi caţiile acestei maşini sunt enumerate în tabelul de la pagina 249. NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă. ÎNCĂRCARE Înainte de a utiliza scula electrică, încărcaţi acumulatorii după cum urmează.

Conectaţi cablul de alimentare al încărcătorului la priză. Când conectaţi ştecărul încărcătorului la o priză, indicatorul luminos de încărcare va clipi în culoarea roşie (la intervale de 1 secundă).

2. Introduceţi acumulatorul în încărcător.

Introduceţi corect acumulatorul în încărcător, conform Fig. 3 (la pagina 2).

Când introduceţi un acumulator în încărcător, indicatorul luminos de încărcare va clipi în culoare albastră. Atunci când acumulatorul se încarcă complet, indicatorul luminos de încărcare va lumina în culoare verde. (Vezi Tabelul 1) (1) Semnifi caţiile indicatorului luminos de încărcare Semnifi caţiile indicatorului luminos de încărcare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a acumulatorului. Tabelul 1 Semnifi caţiile indicatorului luminos de încărcare Indicator luminos de încărcare (ROȘU / ALBASTRU / VERDE / VIOLET) Înainte de încărcare Clipește (ROȘU) Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Conectat la sursa de alimentare În timpul încărcării Clipește (ALBASTRU) Luminează timp de 0,5 secunde. Nu luminează timp de 1 secundă. (stins pentru 1 secundă) Capacitate acumulator sub 50% Clipește (ALBASTRU) Luminează timp de 1 secundă. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Capacitate acumulator sub 80% Luminează (ALBASTRU) Luminează în mod continuu Capacitate acumulator peste 80% Încărcare completă Luminează (VERDE) Luminează în mod continuu (Sunet alarmă continuă: aproximativ 6 secunde) Așteptare supraîncălzire Clipește (ROȘU) Luminează timp de 0,3 secunde. Nu luminează timp de 0,3 secunde. (stă stinsă timp de 0,3 secunde) Acumulator supraîncălzit. Încărcare imposibilă. (Încărcarea va începe după ce acumulatorul se răcește) Încărcarea nu se poate efectua Clipește (VIOLET) Luminează timp de 0,1 secunde. Nu luminează timp de 0,1 secunde. (stă stinsă timp de 0,1 secunde) (Sunet alarmă intermitentă: aproximativ 2 secunde) Defecţiune la acumulator sau la încărcător 0000BookWR36DA.indb1720000BookWR36DA.indb172 2018/03/2817:29:482018/03/2817:29:48173 Română (2) Referitor la temperaturile și timpul de încărcare al acumulatorului Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 2. Tabelul 2 Încărcător UC18YSL3 Acumulator Tip de acumulator Li-ion Temperaturi la care acumulatorul poate fi reîncărcat -10°C – 50°C Tensiune de încărcare V 14,4 18 Timp de încărcare, aprox. (La 20°C) Seria BSL14xx Seria BSL18xx Serie multi volt (4 celule) (8 celule) (5 celule) (10 celule) (10 celule) min. BSL1415S

Curentul de încărcare

NOTĂ Timpul de încărcare poate varia în funcţie de temperatură și de tensiunea sursei de alimentare.

4. Deconectaţi cablul de alimentare al încărcătorului

5. Ţineţi ferm încărcătorul și scoateţi acumulatorul.

NOTĂ Asiguraţi-vă că scoateţi acumulatorul din încărcător şi apoi depozitaţi-l. Cu privire la descărcarea electrică în caz de acumulatori noi etc. Întrucât substanţa chimică din interiorul acumulatorilor noi și a acumulatorilor care nu au fost folosiţi o perioadă lungă de timp nu este activă, descărcarea electrică poate fi scăzută la prima și a doua lor folosire. Acesta este un fenomen temporar și perioada normală de încărcare va fi restabilită după încărcarea acumulatorilor de 2-3 ori. Ce puteţi face pentru prelungirea duratei de viaţă a acumulatorilor. (1) Reîncărcaţi acumulatorii înainte să se consume complet. Când simţiţi că scula nu mai are putere, nu o mai folosiţi și reîncărcaţi acumulatorul. Dacă veţi continua să folosiţi scula și curentul electric se consumă, acumulatorul se poate deteriora, astfel scurtându-i-se durata de viaţă. (2) Evitaţi reîncărcarea la temperaturi înalte. Un acumulator reîncărcabil este fi erbinte imediat după utilizare. Dacă un astfel de acumulator este reîncărcat imediat după utilizare, substanţa chimică din el își va pierde proprietăţile și durata de viaţă a acumulatorului se va scurta. Lăsaţi acumulatorul să stea puţin și reîncărcaţi-l după ce s-a răcit. PRECAUŢIE

Dacă acumulatorul este încărcat cât timp este încălzit din cauză că a fost lăsat o perioadă lungă de timp într- un loc expus la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, indicatorul luminos de încărcare se aprinde timp de 0,3 secunde, nu luminează timp de 0,3 secunde (se stinge pentru 0,3 secunde). Într-un astfel de caz, lăsaţi mai întâi acumulatorul să se răcească, apoi începeţi încărcarea. ○ Când indicatorul luminos de încărcare pâlpâie (la intervale de 0,2 secunde), verifi caţi dacă în conectorul încărcătorului există corpuri străine și îndepărtaţi-le. În cazul în care nu există obiecte străine, este posibil ca acumulatorul sau încărcătorul să se fi defectat. Duceţi-l la o unitate de service autorizată. ○ Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confi rma că acumulatorul încărcat cu UC18YSL3 este scos, așteptaţi minim 3 secunde înainte de a-l reintroduce pentru a continua încărcarea. Dacă acumulatorul este reintrodus înainte de trecerea a 3 secunde, acumulatorul nu poate fi încărcat corespunzător.

ASAMBLARE ŞI OPERARE

Acţiune Figură Pagină Scoaterea şi introducerea acumulatorului

Încărcare 3 2 Montarea soclului*

Schimbarea direcţiei de rotaţie 6 3 Utilizarea întrerupătorului 7 3 Scoaterea şi asamblarea cârligului 8 3 Indicator încărcare acumulator 9 3 Cum se foloseşte Ledul*

Funcţie de selectare mod strângere*

Cum se utilizează cârligul 12 4 Încărcarea unui dispozitiv USB de la o priză electrică 13-a 5 Încărcarea unui dispozitiv USB și a bateriei de la o priză electrică 13-b 5 0000BookWR36DA.indb1730000BookWR36DA.indb173 2018/03/2817:29:482018/03/2817:29:48174 Română Cum să reîncărcaţi dispozitivul USB 14 5 Când dispozitivul USB este complet încărcat

Selectarea accesoriilor ― 251 *1 Instalarea unei prize Selectaţi priza care urmează să fi e utilizată. [WR36DA] (1) Glisaţi garnitura inelară din canelură, apoi aliniaţi orifi ciul prizei cu orifi ciul nicovalei și introduceţi nicovala în priză. (2) Introduceţi bolţul în priză. (3) În timp ce vă asiguraţi că bolţul nu cade, atașaţi garnitura inelară la canelura prizei. [WR36DB] (1) Aliniaţi una faţă de cealaltă porţiunile pătrate ale prizei și nicovalei. (2) Asiguraţi-vă că instalaţi în mod ferm priza apăsând-o până la cap ăt în nicovală. (3) Când îndepărtaţi priza, scoateţi-o din nicovală. *2 Cum se foloseşte Ledul NOTĂ Ledul se stinge în mod automat după 2 minute, pentru a evita descărcarea acumulatorului, dacă aţi uitat să îl stingeţi. *3 Funcţie de selectare mod strângere PRECAUŢIE Selectaţi modul de strângere în timp ce comutatorul de declanșare este eliberat. Nerespectarea acestei indicaţii ar putea avea ca rezultat funcţionarea defectuoasă. Prin utilizarea Comutatorului de selectare a modului de strângere, cuplul de strângere poate fi reglat în funcţie de tipul de lucrare. Modul Strângere comută între 4 moduri diferite de fi ecare dată când este apăsat comutatorul de selectare a modului de Strângere.

ÎNTREŢINERE ŞI VERIFICARE

1. Inspectarea soclului

O cheie hexagonală tocită sau un soclu cu gaură pătrată nu vor asigura strângerea adecvată între piuliţă şi butuc, cuplul de strângere pierzându-şi astfel din putere. Verifi caţi regulat uzura găurilor soclului şi înlocuiţi-l dacă este necesar.

2. Inspectarea şuruburilor de asamblare

Inspectaţi cu regularitate toate şuruburile de asamblare şi asiguraţi-vă că sunt fi xate corespunzător. Dacă există şuruburi care nu sunt fi xe, fi xaţi-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Întreţinerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveţi grijă să nu deterioraţi bobina şi/sau să nu o udaţi cu ulei sau apă.

4. Inspectarea bornelor (sculă și acumulator)

Verifi caţi pentru a vă asigura că șpanul şi praful nu au fost colectate pe borne. Ocazional verifi caţi înainte, în timpul și după operare. PRECAUŢIE Îndepărtaţi orice șpan sau praf care s-ar fi putut colecta pe borne. Nerespectarea acestei indicaţii ar putea avea ca rezultat defectarea sculei.

5. Curăţarea exteriorului

Dacă scula este murdară, ștergeţi-o folosind o cârpă uscată sau una înmuiată într-o soluţie de apă cu săpun. Nu folosiţi solvenţi pe bază de clor, benzină și nici diluanţi, deoarece aceștia topesc masele plastice.

Depozitaţi scula electrică într-un loc în care temperatura este sub 40 °C şi nu lăsaţi produsul la îndemâna copiilor. NOTĂ Depozitarea acumulatorilor litiu-ion. Asiguraţi-vă că acumulatorii litiu-ion au fost complet încărcaţi înainte de a-i depozita. Depozitarea prelungită (3 luni sau mai mult) a acumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanţei, la reducerea semnifi cativă a timpului de utilizare a acumulatorilor sau poate face acumulatorii incapabili să stea încărcaţi. Cu toate acestea, timpul de utilizare a acumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea acumulatorilor în mod repetat, de două până la cinci ori. Dacă durata de folosire a acumulatorului este foarte scurtă în ciuda încărcării şi folosirii repetate, schimbaţi acumulatorii. PRECAUŢIE Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea. Notă importantă pentru bateriile uneltelor HiKOKI cu acumulatori Utilizaţi întotdeauna acumulatori originali. Nu garantăm siguranţa și performanţa uneltei dacă se utilizează alţi acumulatori decât cei recomandaţi sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părţi interne). GARANŢIE Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifi ce ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la fi nalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de HiKOKI. 0000BookWR36DA.indb1740000BookWR36DA.indb174 2018/03/2817:29:492018/03/2817:29:49175 Română Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii Valorile măsurate au fost determinate în conformitate cu EN60745 și sunt declarate conforme cu ISO 4871. Nivelul tipic al puterii sonore ponderate A: 114 dB (A) (WR36DA) 109 dB (A) (WR36DB) Nivelul tipic al presiunii sonore ponderate A: 103 dB (A) (WR36DA) 98 dB (A) (WR36DB) Incertitudine K: 3 dB (A). Purtaţi protecţie auditivă. Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN60745. Impactul strângerii elementelor de fi xare, la capacitatea maximă a sculei: Valoare emisie vibraţii

Valoarea totală declarată a vibraţiei a fost măsurată în conformitate cu o metodă de testare standard și poate fi utilizată pentru compararea unei scule cu altele. Mai poate fi utilizată pentru o evaluare preliminară a expunerii. AVERTISMENT ○ Emisia de vibraţii în timpul folosirii efective a sculei electrice poate diferi de valorile declarate, în funcţie de modul de utilizate a sculei. ○ Identifi caţi măsuri de siguranţă ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiţii reale de utilizare (ţinând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcţionare suplimentar la pornirea sculei). NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă. REMEDIEREA PROBLEMELOR Dacă aparatul funcţionează anormal, efectuaţi verifi cările din tabelul de mai jos. Dacă problema nu se remediază, consultaţi distribuitorul sau Centrul de service autorizat HiKOKI.

Simptom Cauză posibilă Remediu Instrumentul nu funcţionează Nicio durată de alimentare rămasă în acumulator Încărcaţi acumulatorul. Instrumentul s-a oprit brusc Instrumentul a fost supraîncărcat Rezolvaţi problema care cauzează suprasolicitarea. Acumulatorul este supraîncălzit. Lăsaţi acumulatorul să se răcească. Comutatorul de declanșare a fost ţinut apăsat timp de 5 minute sau mai mult. Aceasta nu este o defecţiune. Motorul a fost oprit automat pentru a preveni defectarea instrumentului. Prize pentru scule -nu pot fi atașate -cad -nu pot fi îndepărtate Forma porţiunii de atașare nu corespunde Asiguraţi-vă că utilizaţi prize cu dimensiunea unităţii pătrate corespunzătoare. WR36DA: 19 mm WR36DB: 12,7 mm Comutatorul nu poate fi tras Butonul de selectare înainte/înapoi este poziţionat la jumătate Apăsaţi butonul ferm în pozi ţie pentru direcţia de rotaţie dorită. Un zgomot anormal înalt are loc atunci când întrerupătorul de declanșare este tras. Comutatorul de declanșare este tras doar ușor. Aceasta nu este o defecţiune. Nu se produce în cazul în care întrerupătorul de declanșare este tras mai complet. Acumulatorul nu poate fi instalat Încercarea de a instala un alt acumulator decât cel specifi cat pentru sculă. Vă rugăm să instalaţi un acumulator de tip multi-volt. 0000BookWR36DA.indb1750000BookWR36DA.indb175 2018/03/2817:29:492018/03/2817:29:49176 Română

Simptom Cauză posibilă Remediu Lampa de indicare a încărcării clipeşte rapid în culoare violet, iar procesul de încărcare a acumulatorului nu începe. Acumulatorul nu este introdus complet. Introduceţi acumulatorul bine. În bornele acumulatorului sau în locul de ataşare a acumulatorului există corpuri străine. Scoateţi corpurile străine. Lampa de indicare a încărcării clipeşte în culoare roşie, iar procesul de încărcare a acumulatorului nu începe. Acumulatorul nu este introdus complet. Introduceţi acumulatorul bine. Acumulatorul este supraîncălzit. Dacă este lăsat aşa, în cazul în care temperatura acestuia scade, acumulatorul va începe să se încarce automat, dar acest lucru poate reduce durata de viaţă a acumulatorului. Se recomandă ca înainte de a-l încărca, acumulatorul să fi e răcit într-un loc bine ventilat, departe de lumina directă a soarelui. Timpul de utilizare a acumulatorului este scurt, chiar dacă acumulatorul este încărcat complet. Durata de viaţă a acumulatorului este epuizată. Înlocuiţi acumulatorul cu unul nou. Acumulatorul se încarcă foarte greu. Temperatura acumulatorului, a încărcătorului sau a mediului înconjurător este extrem de scăzută. Încărcaţi acumulatorul în spaţiu interior sau într-un alt mediu mai cald. Orifi ciile încărcătorului sunt blocate, cauzând supraîncălzirea componentelor sale interne. Evitaţi blocarea orifi ciilor. Ventilatorul de răcire nu funcţionează. Contactaţi un centru de service autorizat HiKOKI pentru efectuarea de reparaţii. Indicatorul de curent USB s-a oprit, iar dispozitivul USB nu se mai încarcă. Capacitatea acumulatorului a început să se diminueze. Înlocuiţi acumulatorul cu unul care are sufi cientă capacitate. Conectaţi ştecărul de reţea al încărcătorului într-o priză electrică. Indicatorul de curent USB nu se opreşte, chiar dacă dispozitivul USB s-a încărcat. Indicatorul de curent USB luminează în verde pentru a indica faptul că USB-ul poate fi încărcat. Aceasta nu este o defecţiune. Gradul de încărcare a unui dispozitiv USB nu este clar şi în mod similar nu se ştie dacă încărcarea este completă. Indicatorul de curent USB nu se stinge, chiar dacă încărcarea s-a terminat. Examinaţi dispozitivul USB, care se încarcă, pentru a confi rma gradul său de încărcare. Încărcarea unui dispozitiv USB se opreşte la mijlocul programului. Încărcătorul a fost conectat la o priză electrică, în timp ce dispozitivul USB a fost încărcat folosind un acumulator drept sursă de curent electric. Aceasta nu este o defecţiune. Încărcătorul opreşte încărcarea USB-lui timp de aproximativ 5 secunde, atunci când distinge surse de curent electric diferite. Acumulatorul a fost introdus în încărcător, în timp ce dispozitivul USB a fost încărcat folosind o priză de curent electric drept sursă de curent electric. Încărcarea dispozitivului USB se opreşte la jumătatea programului dacă acumulatorul şi dispozitivul USB sunt încărcate simultan. Acumulatorul s-a încărcat complet. Aceasta nu este o defecţiune. Încărcătorul opreşte încărcarea USB-ului timp de aproximativ 5 secunde, timp în care verifi că dacă încărcarea acumulatorului s-a fi nalizat cu succes. Încărcarea dispozitivului USB nu începe dacă acumulatorul şi dispozitivul USB sunt încărcate simultan. Capacitatea rămasă a acumulatorului este foarte diminuată. Aceasta nu este o defecţiune. Când capacitatea acumulatorului atinge un anumit nivel, încărcarea USB-lui începe automat. 0000BookWR36DA.indb1760000BookWR36DA.indb176 2018/03/2817:29:492018/03/2817:29:49177 Slovenščina b) Uporabite osebno zaščitno opremo. Vedno nosite zaščitna očala. Nošenje zaščitne opreme, kot so maska za prah, protizdrsni zaščitni čevlji, varnostna čelada ali zaščitni glušniki, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. c) Izogibajte se nenamernemu zagonu. Preden orodje priključite na električno omrežje in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno. Prenašanje električnega orodja s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo. d) Preden električno orodje vklopite, odstranite nastavitvena orodja in izvijače. Orodje ali ključ, ki se nahaja na vrtečem delu električnega orodja lahko povzroči telesne poškodbe. e) Izogibajte se nenormalni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Na ta način lahko v nepričakovanih situacijah bolje nadzorujete električno orodje. f) Nosite primerna oblačila. Za delo ne nosite ohlapnih oblačila in nakita. Lase, oblačila in rokavice ne približujte premikajočim se delom naprave. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premikajoče se dele. g) Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno priključene in pravilno uporabljene. Zbiranje prahu lahko zmanjša nevarnosti povezane s prahom.

Declarăm pe propria răspundere că Mașina de înșurubat cu impact cu acumulator, identifi cată după tipul și codul de identifi care specifi c *1), este în conformitate cu toate cerinţele relevante ale directivelor *2) și ale standardelor *3). Fișier tehnic la *4) – Vezi mai jos. Managerul standardelor europene de la biroul reprezentanţei din Europa este autorizat să întocmească dosarul tehnic. Declaraţia se referă la produsul pe care este aplicat semnul CE.
