MANUAL DE UTILIZARE DV18DE HiKOKI

Citiți toate avertismentele de siguranță, instrucțiunile, ilustrațiile și specificațiile furnizate cu această sculă electrică.

Nerespectarea tuturor instrucțiunilor de mai jos poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave.

Păstrați toate avertismentele și toate instrucțiunile, pentru a le putea consulta pe viitor.

Termenul „sculă electrică” prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).

1) Siguranța în zona de lucru

a) Păstrați zona de lucru curată și bine iluminată.

Zonele de lucru dezordonate și întunecate predispun la accidente.

b) Nu utilizați sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafurilor inflamabile.

Sculele electrice produc scântei care pot aprinde praful sau aburii.

c) Tineți copii sau privitorii la distanță în timp ce utilizati scula electrică.

Distragerea atenției vă poate face să pierdeți controlul asupra sculei.

2) Siguranța electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modificați niciodată ștecărul în niciun fel. Nu folosiți niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodificate și prizele corespunzătoare reduc riscul de șoc electric.

b) Evitați contactul corpului cu suprafețele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare.

c) Nu expuneți sculele electrice la ploaie și nu le lăsați în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare.

d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Țineți cablul de alimentare departe de căldură, ulei, muchii ascuțite și de piese în mișcare.

Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric.

e) Atunci când folosiți o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric.

f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosii o sursă de alimentare cu întrerupător de protectie la curent rezidual (RCD).

Folosirea dispozitivelor RCD reduce riscul producerii şocurilor electrice.

3) Siguranța personală

a) Atunci când folosiți o sculă electrică fiți vigilant, fiți atent la ceea ce faceți și acționați conform bunului simt.

Nu folositi scule electrice atunci când sunteti obosit sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor.

Un moment de neatenție în timpul utilizări unei scule electrice poate provoca vătămări personale grave.

b) Folositi echipament de protectie personală. Purtati intotdeauna protectie pentru ochi. Echipamentele de protectie, cum ar fi măstile pentru praf, încălțămintea anti-alunecare, căstile sau protecțiile auditive, folosite în situațiile corespunzătoare vor reduce vătămările personale.

c) Preveniți pornirea neintentionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asigurați-vă că întrerupătorul este pe poziția oprit.

Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziția pornit sunt situații ce predispun la accidente.

d) Înainte de a pune scula electrică în funcțiune, îndepărtați toate cheile de reglare și orice alte chei.

O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.

e) Evitați dezechilibrarea. Mențineți permanent un contact corect al piciorului și un bun echilibru.

Acest lucru permite un mai bun control al sculei electrice în situații neașteptate.

f) Purtati haine corespunzătoare. Nu purtați haine largi și nici bijuterii. Tineți-vă părul și hainele la distanță de piesele în mișcare.

Hainelé largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare.

g) Dacă sunt prevăzute dispositive de conectare la sisteme de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și sunt folosite corespunzător.

Utilizarea acestor dispositive poate reduce pericolele legate de praf.

h) Nu lăsați obișnuința dobândită din utilizarea frecventă a sculelor să vă facă să deveniți superficiali și să ignorați principiile de siguranță în folosirea sculei.

O actiune neglijentă poate provoca vătămări grave într-o fractiune de secundă.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forțați scula electrică. Folosiți scula adecvată pentru aplicația dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată.

b) Nu folosiți scula electrică în cazul în care întrerupătorul nu își îndeplinește funcția de pornire și oprire.

Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate.

c) înainte de a face orice fel de reglaje, de a schimba accesoriiile și de a depozita sculele electrice, scoateți stecărul din priză și/sau scoateți setul de accumulatori din sculă, dacă este detaşabil.

Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.

d) Depozitați sculele electrice neutilizate departe de zona de acțiune a copiilor și nu lăsați persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucțiuni să folosească scula electrică.

Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiți.

e) Întrețineți sculele electrice și accesoriiile. Verificați alinierea și prinderea pieselor mobile, ruperea pieselor precum și orice alte aspecte care ar putea să influențeze funcționarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceți-o la reparat.

Multy accidente sunt provocate de scule electrice întreținute necorespunzător.

f) Păstrați elementele de tăiere curate și ascuțite. Elementele de tăiere bine întreținute și cu muchiile de tăiere bine ascuțite sunt mai ușor de controlat și este mai puțin probabil să se agațe.

g) Folosiți scula electrică, accesoriiile și vârfurile etc. în conformitate cu prezentele instrucțiuni, luând în considerare condițiile de lucru și operațiunile ce urmează a fi efectuate.

Folosirea sculei electrice pentru alte operaț iuni decât cele prevăzute poate avea ca efect apariția unor situații periculoase.

h) Mentineți mânerele și suprafețele de prindere uscate, curate și ferite de ulei și unsoare.

Mânerele și suprafețele de prindere alunecoase nu permit manipularea și controlul sculei în condiții de siguranță în situații neașteptate.

5) Utilizarea și întreținerea sculelor cu acumulatori

a) Încărcați numai cu încărcătorul indicat de producător. Un încărcător adecvat unui anumit tip de pachet de acumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de acumulatori.

b) Folositi sculele electrice exclusiv cu tipurile de pachete de accumulatori indicate.

Folosirea unui alt tip de pachet de accumulatori poate provoca vătămări sau incendii.

c) Atunci când setul de accumulatori nu este folosit, tineți-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de accumulatori. Scurtcircuitarea terminalelor accumulatorilor poate provoca arsuri sau incendii.

d) În cazul exploatații abuzive, din acumulatori poate ieși lichid; evitați contactul cu acest lichid. În cazul unui contact accidental, spălați cu apă. În cazul contactului cu ochii, consultați un medic.

Lichidul care iese din accumulatori poate provoca iritații sau arsuri.

e) Nu utilizati un set de accumulatori sau o sculă care este deteriorat(ă) sau modificat(ă).

Este posibil ca accumulatorii deteriorați sau modificați să prezinte un comportament imprevizibil care poate duce la incendiu, explozie sau risc de vătămare.

f) Nu expuneți un set de accumulatori sau o sculă la foc sau la temperaturi excessive.

Expunerea la foc sau la temperaturi de peste 130°C poate provoca explozie.

g) Respectați toate instrucțiunile de încărcare și nu încărcați setul de acumulatori sau scula în afara intervalului de temperatură specificat în instrucțiuni.

Încărcarea necorespunzătoare sau la temperaturi în afara intervalului specifi cat poate deteriora accumulatorul și poate crește riscul de incendiu.

6) Service

a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice.

Astfel se asigură menținerea siguranței sculei electrice.

b) Nu reparați niciodată seturile de accumulatori deteriorați.

Repararea seturilor de acumulatori ar trebui efectuată numai de producător sau de furnizori de service autorizați.

PRECAUTIE

Tineți copiii și persoanele infirme la distanță.

Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acțiune a copiilor și a persoanelor infi rme.

AVERTISMENTE DE SIGURANTĂ PRIVIND MAŞINA DE ÎNŞURUBAT FĂRĂ FIR/MAŞINA DE ÎNŞURUBAT CU IMPACT

Instrucțiuni de siguranță pentru toate operațiile

a) Purtati căști de protectie când lucrați cu mașina de înșurubat cu impact.

Expunerea la zgomot poate duce la pierderea auzului.

b) Atunci când executați o operație în care accesoriiul de debitat poate intra în contact cu cabluri ascunse, țineți unealta electrică de suprafețele izolate de prindere.

Accesoriiile de tăiere și de fixare care intră în contact cu un cablu sub tensiune pot pune sub tensiune părțile metalice descoperite și pot electrocuta operatorul.

Instrucțiuni de siguranță la utilizarea burghielor pentru perforare adâncă

a) Nu operați niciodată la o viteză mai mare decât viteza maximă nominală a burghiului pentru perforare.

La viteze mai mari, este posibil ca burghiul să se îndoaie dacă îi este permis să se rotească liber fără a fi în contact cu piesa de lucru, ducând la vătămare personală.

b) Începeți întotdeauna găurirea la viteză redusă și cu vârful burghiului în contact cu piesa de lucru.

La viteze mai mari, este posibil ca burghiul să se îndoaie dacă îi este permis să se rotească liber fără a fi în contact cu piesa de lucru, ducând la vătămare personală.

c) Aplicați presiune doar pe direcția de avans a burghiului și nu aplicați presiune excesivă.

Burghiele se pot îndoi cauzând ruperea acestora sau pierderea controlului, ducând la vătămare personală.

AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA

1. Asigurați-vă că zona de perforare nu conține nicio obstrucție ascunsă, inclusiv cabluri electrice, conducte de apă și gaz. Perforarea acestora poate conduce la șocuri electrice sau scurtcircuite, scăpări de gaz sau alte pericole care pot cauza accidente grave sau vătămări.

2. Asigurați-vă că țineți scula ferm în timpul folosirii ei. Nerespectarea avertismentelor poate duce la accidente sau vătămări (Fig. 2).

3. Securizați elementul de prelucrat. Un element securizat cu dispositive de prindere sau într-o menghină își păstrează poziția mult mai bine decât dacă este ținut manual.

4. Pregătirea și verificarea locului de muncă. Verificați dacă locul de muncă este corespunzător, urmând măsurile de precauție.

Română

1. Strângeti manşonul suficient de tare la montarea bitului în mandrina fără cheie. Dacă manşonul nu este strâns suficient, bitul poate aluneca sau poate să se desprindă, provocând vătămări.
2. La schimbarea vitezei de rotație cu butonul comutator, asigurați-vă că întrerupătorul e oprit. Schimbarea vitezei în timp ce motorul se rotește va defecta cutia de viteze.
3. Cadranul ambreiajului nu poate fi poziționat între numerele „1, 4, 7 ... 22” sau între puncte și scula nu trebuie folosită cu cadranul ambreiajului între „22” și linia din mijlocul marcajului de perforare. Acționând astfel, se poate deteriora.
4. Folosiți întotdeauna această unitate cu rotație în sensul acelor de ceasornic, când o utilizați ca burghiu impact.
5. Oprirea unității după muncă neîntreruptă.
6. Scula electrică este prevăzută cu un circuit de protecție la temperatură pentru protecția motorului. Activitatea continuă poate determina creșterea temperaturii dispozitivului, activând circuitul de protecție la temperatură și oprind automat funcționarea. Dacă se întâmplă acest lucru, lăsați scula electrică să se răcească înainte de a o folosi din nou.
7. Motorul se poate opri în cazul în care scula este supraîncărcată. Dacă acest lucru se întâmplă, eliberați întrerupătorul sculei și eliminați cauza supraîncărcării.
8. Rotația motorului poate fi blocată atât timp cât unitatea este folosită ca burghiu. În timpul folosirii mașinii de însurubat, aveți grijă să nu blocați motorul.
9. Utilizarea acumulatorului într-o atmosferă rece (sub 0 grade Celsius) poate duce uneori la slăbirea cuplului de strângere și la diminuarea randamentului. Acesta, însă, este un fenomen temporar și totul revine la normal când bateria se încălzește.
10. Instalați, ferm, cârligul. Dacă nu ați instalat, ferm, cârligul, vă puteți vătăma în timpul utilizării.
11. Nu priviți sursa de lumină direct. Vă puteți vătăma ochii. Ștergeți orice urmă de murdărie sau funingine depusă pe obiectivul becului LED cu o cârpă moale, având grijă să nu zgâriati obiectivul.
    Zgârieturile de pe obiectivul becului LED pot duce la scăderea luminozității.
12. Utilizați întotdeauna scula și accumulatorul la temperaturi cuprinse între -5°C și 40°C.
13. Încărcați întotdeauna accumulatorul la o temperatură ambientală de 0–40°C.
14. Nu permiteți pătrunderea materiilor străine în orificiul pentru conectarea accumulatorului.
15. Nu demontati niciodată accumulatorul sau încărcătorul.
16. Nu scurtcircuitați niciodată acumulatorul. Scurtcircuitarea acumulatorului va produce un curent electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.
17. Nu aruncați acumulatorul în foc. Dacă acumulatorul este ars, acesta poate exploda.
18. Aduceți acumulatorul la magazinul de la care a fost cumpărat de îndată ce durata de viață a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncați acumulatorul consumat.
19. Nu introduceți obiecte în fantele de ventilație ale încărcătorului. Introducerea obiectelor de metal sau inflamabile în fantele de ventilație ale încărcătorului va duce la pericol de șoc electric sau deteriorarea încărcătorului.
20. Nu utilizati încărcătorul în mod continuu. Când s-a finalizat o încărcare, lăsați încărcătorul să stea timp de circa 15 minute, înainte de următoarea încărcare a unui accumulator.

21. Asigurati-vă că acumulatorul este montat ferm. Dacă este slăbit chiar și puțin, acesta poate cădea și poate produce accidente.

22. Nu utilizati produsul dacă scula sau bornele acumulatorului (asamblarea acumulatorului) sunt deformate.
    Instalarea accumulatorului poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

23. Păstrați terminalele sculei (asamblarea accumulatorului) fără span și praf.
    O Înainte de utilizare, asigurați-vă că nu s-au colectat șpan și praf în zona bornelor.
    În timpul funcționării, încercați să evitați căderea șpanului sau prafului de pe sculă pe accumulator.
    ○ La întreruperea operațiunii sau după utilizare, nu lăsați scula într-o zonă în care aceasta poate fi expusă la cădere de șpan sau praf.
    Nerespectarea acestei indicații poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

PRECAUTII REFERITOARE LA ACUMULATORUL LITIU-ION

Pentru prelungirea duratei de viață, acumulatorul litiuion este echipat cu o protecție pentru oprirea furnizării de energie.

În situațiile 1 la 3 descrise mai jos, atunci când folosiți aparatul, chiar dacă acționați întrerupătorul, motorul se poate opri. Aceasta nu este o defectiune, ci un rezultat al funcției de protectie.

1. Atunci când accumulatorul este descărcat, motorul se oprește.
   În această situație încărcați imediat acumulatorul.

2. În situația suprasolicitării aparatului, motorul se poate opri. În această situație, eliberați întrerupătorul și îndepărtați cauza suprasolicitării. După aceasta, puteți folosi din nou aparatul.

3. În situația supraîncălzirii accumulatorului în timpul lucrului, alimentarea aparatului de la accumulator se poate întrerupe.

În această situație, încetăți să mai utilizați acumulatorul și lăsați-l să se răcească. După aceasta, puteți folosi din nou aparatul.

Mai mult, vă rugăm să acordați atenție următoarelor avertismente și indicații privind precauția.

AVERTISMENT

Pentru a împiedica apariția scurgerilor la accumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectați următoarele măsuri de precauție.

1. Asigurați-vă că pe accumulator nu se strânge șpan și nici praf.

În timpul lucrului, asigurați-vă că pe accumulator nu cade șpan și nici praf.

○ Asigurați-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe accumulator.

○ Nu depozitați un accumulator nefolosit într-un loc expus la span și la praf.

Înainte de a depozita un accumulator, îndepărtați de pe acesta toate urmele de șpan și de praf și nu depozitați acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

1. Nu găuriți acumulatorul cu obiecte ascuțite cum ar fi cuiele, nu îl loviți cu ciocanul, nu călcați pe el, nu îl aruncați și nu îl supuneti unor șocuri fizice puternice.

2. Nu utilizati un accumulator care pare deteriorat sau care este deformat.

3. Nu folosiți acumulatorul în alte scopuri decât cele indicate.

4. În cazul în care accumulatorul nu se încarcă după trecerea timpului de încărcare specificat, încetați imediat să îl mai încărcati.

5. Nu expuneți acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceți într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

6. Tineți-l departe de flacără imediat ce observați scurgeri sau mirosuri neplăcute.

7. Nu îl folosiți în locuri în care se generează o puternică electricitate statică.
8. În cazul în care observați la accumulator scurgeri, mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateți-l imediat din echipament sau din încărcător și încetați să îl mai utilizați.
9. Nu scufundați acumulatorul și nu permiteți niciunui tip de fluid să curgă în interior. Pătrunderea lichidului conductor, cum ar fi apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitați acumulatorul dumneavoastră într-un loc răcoros și uscat, departe de elemente combustibile și inflamabile. Trebuie evitate atmosferele gazoase corozive.

PRECAUTIE

1. În cazul în care lichidul ce se scurge din accumulator intră în contact cu ochii, nu vă frecați la ochi și spălați-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultați imediat un medic.
   În cazul în care nu faceți tratament, lichidul poate provoca probleme oculare.
2. În cazul în care lichidul se scurge pe piele sau pe haine, spălați imediat cu apă proaspătă curată, cum ar fi apa de la robinet.
   Există posibilitatea ca acest lucru să provoace iritarea pjelii.
3. În cazul în care la prima utilizare a accumulatorului detectați mirosuri neplăcute, supraîncălzire, dacă observați rugină, decolorare, deformare și/sau alte nereguli, nu folositi acumulatorul și înapoiati-l furnizorului sau vânzătorului.

AVERTISMENT

Dacă o materie străină, cu proprietăți conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectați cu strictețe următoarele reguli când depozitați acumulatorul cu litiu ion.

Nu introducți reziduuri cu proprietăți conductive, cuie sau sărme de oțel și cupru în cutia pentru depozitare.
○ Pentru a preveni scurtcircuitarea, încărcați acumulatorul în sculă sau aplicați ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul.

DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION

Când transportați un accumulator litiu-ion, vă rugăm să respectați următoarele instrucțiuni.

AVERTISMENT

Notificati compania transportatoare că un pachet conține un acumulator litiu-ion, informați compania cu privire la puterea sa de ieșire și respectați instrucțiunile companie transportatoare atunci când aranjați un transport.

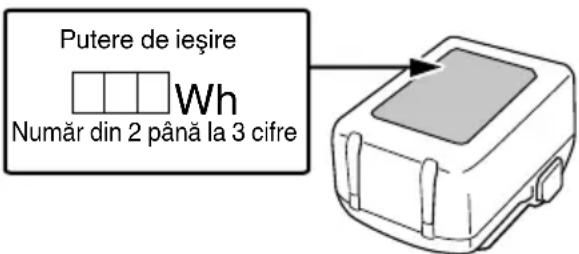

○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt considerați ca făcând parte din categoria de clasificare a materialelor periculoase și vor necesita proceduri de aplicare speciale.
○ Pentru transportul în străinătate, trebuie să respectați legea internațională, precum și regulile și reglementările țării de destinație.

Putere de ieşire Wh Număr din 2 până la 3 cifre

NUMELE PĂRTILOR (Fig. 1 – Fig. 15)

1	Buton deplasare Clapetă de închidere
2	Selector de cuplare Lampă martor
3	Bucșă	14	Indicator luminos de încărcare
4	Comutator declanșator Marcaj triunghi
5	Mâner Marcaj perforare	16
6	Lumină LED	17	Marcaj percutare
7	Acumulator	18	Şurub
8	Buton de comandă	19	Şanț
9	Motor	20	Panoul de afișaj
10	Cârlig	21	Comutator indicator de încărcare a acumulatorului
11	Curea	22	Durată încărcare acumulator indicator luminos

SIMBOLURI

AVERTISMENT

În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asigurați-vă că înțelegeti semnificația acestora.

	DS18DE: Masina de gaurit si insurubat cu accumulator DV18DE: Masina de insurubat si gaurit cu percutie cu accumulator
	Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare.
	Numai pentru țările membre UE Nu aruncați această sculă electrică împreună cu deșeurile menajere!În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislațiile naționale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.
---	Curent continuu
V	Tensiune nominală
n_0	Viteză la mers în gol
min-1	Oscilații pe minut
Bpm	Forță de impact
Ls	Viteză mică
Hs	Viteză mare
	Cărămidă
	Lemn

Română

	Metal
	Şurub mecanic
	Şurub pentru lemn
	Capacitate mandrină
	Greutate*(Conform Procedura EPTA 01/2014)
	Găurire
	Găurire de impact
	Pornire
	Oprire
	Deconectați acumulatorul
	Schimbare viteză rotație "2" – Viteză mare
	Schimbare viteză rotație "1" – Viteză mică
	Rotație în sensul acelor de ceasornic
	Rotație contrară acelor de ceasornic
	Avertisment

* În funcție de accumulatorul atașat. Greutatea cea mai mare este măsurată cu BSL36B18 (se vinde separat).

Accumulator

	Luminează;Acumulatorul este încărcat peste 75%.
	Luminează;Acumulatorul este încărcat între 50%–75%.
	Luminează;Acumulatorul este încărcat între 25%–50%.
	Luminează;Acumulatorul este încărcat mai puțin de 25%.
	Clipește;Acumulatorul este aproape descărcat.Reîncărcați acumulatorul cât mai curând posibil.
	Clipește;Furnizarea de energie este oprită datorită temperaturii ridicate. Îndepărtați acumulatorul din sculă și lăsați-l să se răcească complet.
	Clipește;Furnizarea de energie este suspendată din cauza unei avariș sau a unei defectiuni. Problema ar putea fi acumulatorul așa că vă rugăm să contactați distribuitorul dvs.

ACCESORII STANDARD

Pe lângă unitatea principală (1 unitate), pachetul conține și accesoriiile enumerate la pagina 214.

Accesoriiile standard sunt supuse modificărilor fără notificare prealabilă.

APLICAȚII

○ Înşurubarea și îndepărtarea şuruburilor mecanice, şuruburilor pentru lemn și şuruburilor pentru tablă, etc.

○ Perforarea diverselor metale

○ Perforarea diverselor tipuri de lemn

○ Perforarea cărămizii și a bucăților de beton, etc.
○ Înşurubarea și îndepărtarea şuruburilor mecanice, şuruburilor pentru lemn și şuruburilor pentru tablă, etc.
○ Perforarea diverselor metale
○ Perforarea diverselor tipuri de lemn

SPECIFICAȚII

1. Sculă electrică

Specificatiile acestei mașini sunt enumerate în tabelul de la pagina 213.

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.

1. Acumulator

* Scula însăși va comuta automat.

ÎNCĂRCARE

Înainte de a utiliza scula electrică, încărcați acumulatorii după cum urmează.

1. Conectați cablul de alimentare al încărcătorului la un conector adecvat.

Când conectați stecărul încărcătorului la o priză, lampa martor va clipi în culoarea roșie (la interval de o 1 secundă).

1. Introduceți acumulatorul în încărcător.

Fixați ferm acumulatorul în încărcător așa cum se arată în Fig. 4 (de la pagina 2).

1. Încărcare

Atunci când introduceți în încărcător un accumulator, încărcarea va fi inițializată iar lampa martor se va aprinde în mod constant în culoarea roșie.

Atunci când accumulatorul se încarcă complet, lampa martor va clipi în culoare roşie. (La intervale de 1 secundă) (Vezi Tabelul 1)

- Semnificatia lămpii martor

Semnificațiile lămpii martor sunt prezentate în Tabelul 1, conform stării încărcătorului sau a accumulatorului.

Tabelul 1

Semnificațiile lămpii indicatoare (ROȘIE)
Înainte de încărcare	Luminează timp de 0,5 secunde și nu luminează timp de 0,5 secunde Clipește[IMAGE]	Conectată la sursa de alimentare
În timpul încărcării	Luminează în mod continuu Luminează[IMAGE]	—
La încărcare completă	Luminează timp de 0,5 secunde și nu luminează timp de 0,5 secunde Clipește[IMAGE]	—
Așteptare supraîncălzire	Luminează timp de 1 secundă și nu luminează timp de 0,5 secunde Clipește[IMAGE]	Accumulator supraîncălzit. Încărcare imposibilă. (Încărcarea va începe după ce accumulatorul se răcește)
Încărcarea nu se poate efectua	Luminează timp de 0,1 secunde și nu luminează timp de 0,1 secunde Clipește[IMAGE]	Defecțiune la accumulator sau la încărcător

- Referitor la temperaturile și timpul de încărcare a accumulatorului.

Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 2.

Tabelul 2

Model UC18YFSL
Tip de accumulator Li-ion
Tensiune de încărcare 14,4–18 V
Temperaturi la care accumulatorul poate fi reîncărcat		0°C–50°C
Timp încărcare pentru capacitate accumulator, aprox. (la 20°C)	1,5 Ah 22 min
	2,0 Ah 30 min
	2,5 Ah 35 min
	3,0 Ah 45 min
	4,0 Ah 60 min
	5,0 Ah 75 min
	6,0 Ah 90 min
	8,0 Ah 120 min
Acumulator multi volt	1,5 Ah (× 2 unități)	45 min
	2,5 Ah (× 2 unități)	75 min
	4,0 Ah (× 2 unități)	120 min
Număr celule accumulator 4–10
Greutate 0,5 kg

Verificați timpul de reîncărcare pentru accumulatorul multi volt cu capacitate mare de curent.

NOTĂ

Timpul de încărcare poate varia în funcție de temperatură și de tensiunea sursei de alimentare.

PRÉCAUTIE

Când încărcătorul acumulatorului a fost utilizat neîntrerupt, acesta se supraîncălzește, cauzând defectiuni. După efectuarea încărcării, așteptați 15 minute până la următoarea încărcare.

1. Deconectați stecărul de la priză.

2. Tineți ferm încărcătorul și scoateți acumulatorul.

NOTĂ

Asigurați-vă că scoateți acumulatorul din încărcător și apoi depozitați-I.

Cu privire la descărcarea electrică în caz de acumulatori noi etc.

Întrucât substanța chimică din interiorul accumulatorilor noi și a accumulatorilor care nu au fost folosiți o perioadă lungă de timp nu este activă, descărcarea electrică poate fi scăzută la prima și a doua lor folosire. Acesta este un fenomen temporar și perioada normală de încărcare va fi restabilită după încărcarea accumulatorilor de 2–3 ori.

Ce puteți face pentru prelungirea duratei de viață a accumulatorilor.

(1) Reîncărcați acumulatorii înainte să se consume complet. Când simții că scula nu mai are putere, nu o mai folositi și reîncărcați acumulatorul. Dacă veți continua să folositi scula și curentul electric se consumă, acumulatorul se poate deteriora, astfel scurtându-i-se durata de viață.

(2) Evitați reîncărcarea la temperaturi înalte. Un acumulator reîncărcabil este fierbinte imediat după utilizare. Dacă un astfel de acumulator este reîncărcat imediat după utilizare, substanța chimică din el își va pierde proprietățile și durata de viață a acumulatorului se va scurta. Lăsați acumulatorul să stea puțin și reîncărcați-l după ce s-a răcit.

PRECAUTIE

O Dacă acumulatorul este încărcat cât timp este încălzit, din cauză că a fost lăsat o perioadă lungă de timp într-o locație expusă la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, lampa indicatoare a încărcătorului se aprinde în verde sau iluminează timp de 1 secundă, se oprește timp de 0,5 secunde (se stinge 0,5 secunde). Într-un astfel de caz, lăsați mai întâi acumulatorul să se răcească, apoi începeți încărcarea.

○ Când lampa indicatoare pâlpâie în culoarea roșie (la intervale de 0,2 secunde), verificați dacă în conectorul încărcătorului există obiecte străine și îndepărtați-le. În cazul în care nu există obiecte străine, este posibil ca accumulatorul sau încărcătorul să se fi defectat. Duceți-la o unitate service autorizată.

1. Conectați cablul de alimentare al încărcătorului la priză.

Când conectați ștecărul încărcătorului la o priză, indicatorul luminos de încărcare va clipi în culoarea roșie (la intervale de 1 secundă).

1. Introduceți acumulatorul în încărcător.

Introduceți corect accumulatorul în încărcător, conform Fig. 4.

1. Încărcare

Când introduceți un accumulator în încărcător, indicatorul luminos de încărcare va clipi în culoare albastră.

Atunci când accumulatorul se încarcă complet, indicatorul luminos de încărcare va lumina în culoare verde. (Vezi Tabelul 3)

Română

(1) Semnificatiile indicatorului luminos de încărcare Semnificatiile indicatorului luminos de încărcare sunt prezentate în Tabelul 3, conform stării încărcătorului sau a accumulatorului.

Tabelul 3

Stare încărcător	Stare indicator luminos	Semnificatie indicație
Înainte de încărcare	PORNIT/OPRITla intervale de 0,5 secunde (ROŞU) [REDACTED]	Conectat la sursa de alimentare *1
În timpul încărcării	Luminează timp de 0,5 secunde la intervale de 1 secundă. (ALBASTRU) [REDACTED]	Încărcat cu mai puțin de 50%
	Luminează timp de 1 secundă la intervale de 0,5 secunde. (ALBASTRU) [REDACTED]	Încărcat cu mai puțin de 80%
	Luminează în mod continuu (ALBASTRU) [REDACTED]	Încărcat cu mai puțin de 80%
Încărcare completă	Luminează în mod continuu (VERDE) [REDACTED](Sunet alarmă continuă: aproximativ 6 secunde)
Așteptare supraîncălzire	PORNIT/OPRITla intervale de 0,3 secunde (ROŞU) [REDACTED]	Accumulator supraîncălzit. Încărcare imposibilă. *2
Încărcarea nu se poate efectua	PORNIT/OPRITla intervale de 0,1 secunde (VIOLET) [REDACTED] (Sunet alarmă intermitentă: aproximativ 2 secunde)	Defecțiune la accumulator sau la încărcător *3

*1 Dacă lampa roșie continuă să clipească chiar și după ce încărcătorul a fost atașat, verificați pentru a vă asigura că accumulatorul a fost introdus complet.

*2 Deși încărcarea va începe odată ce accumulatorul s-a răcit chiar dacă este lăsat în poziție, cel mai bine este să scoateți accumulatorul și să îl lăsați să se răcească într-un loc umbrit, bine ventilat înainte de încărcare.

*3

○ Inserați complet accumulatorul.

○ Verificați pentru a vă asigura că nu sunt lipite corpuri străine pe suportul sau pe terminalele accumulatorului.

<În cazul în care încărcarea durează mult timp>

○ Încărcarea va dura mai mult la temperaturi ambientale extrem de scăzute. Încărcați acumulatorul într-un loc cald (cum ar fi în interior).

Nu blocați orificiul de aerisire. În caz contrar, interiorul se va supraîncălzi, reducând astfel performanța încărcătorului.

○ Dacă ventilatorul de răcire nu funcționează, contactați un centru de service autorizat HiKOKI pentru reparații.

(2) Referitor la temperaturile și timpul de încărcare al accumulatorului Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 4.

Tabelul 4

Model UC18YSL3
Tip de accumulator Li-ion
Tensiune de încărcare 14,4–18 V
Temperaturi la care accumulatorul poate fi reîncărcat		0°C–50°C
Timp încărcare pentru capacitate accumulator, aprox. (la 20°C)	1,5 Ah 15 min
	2,0 Ah 20 min
	2,5 Ah 25 min
	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32 min
	6,0 Ah 38 min
	8,0 Ah 52 min
Acumulator multi volt	1,5 Ah (× 2 unități)	20 min
	2,5 Ah (× 2 unități)	32 min
	4,0 Ah (× 2 unități)	52 min
Număr celule accumulator 4–10
Tensiune de încărcare pentru USB 5 V
Curent de încărcare pentru USB 2 A
Greutate 0,6 kg

NOTĂ

Timpul de încărcare poate varia în funcție de temperatură și de tensiunea sursei de alimentare.

1. Deconectați cablul de alimentare al încărcătorului de la priză.

2. Tineți ferm încărcătorul și scoateți acumulatorul. NOTĂ

Asigurați-vă că scoateți accumulatorul din încărcător și apoi depozitați-l.

Cu privire la descărcarea electrică în caz de accumulatori noi etc.

Întrucât substanța chimică din interiorul accumulatorilor noi și a accumulatorilor care nu au fost folosiți o perioadă lungă de timp nu este activă, descărcarea electrică poate fi scăzută la prima și a doua lor folosire. Acesta este un fenomen temporar și perioada normală de încărcare va fi restabilită după încărcarea accumulatorilor de 2–3 ori.

Ce puteți face pentru prelungirea duratei de viață a accumulatorilor.

(1) Reîncărcați acumulatorii înainte să se consume complet. Când simțiți că scula nu mai are putere, nu o mai folositi și reîncărcați acumulatorul. Dacă veți continua să folositi scula și curentul electric se consumă, acumulatorul se poate deteriora, astfel scurtându-i-se durata de viață.

(2) Evitați reîncărcarea la temperaturi înalte.

Un acumulator reîncărcabil este fierbinte imediat după utilizare. Dacă un astfel de acumulator este reîncărcat imediat după utilizare, substanța chimică din el își va pierde proprietățile și durata de viață a accumulatorului se va scurta. Lăsați acumulatorul să stea puțin și reîncărcați-l după ce s-a răcit.

PRECAUTIE

○ Dacă acumulatorul este încărcat cât timp este încălzit din cauză că a fost lăsat o perioadă lungă de timp într-un loc expus la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, indicatorul luminos de încărcare se aprinde timp de 0,3 secunde, nu luminează timp de 0,3 secunde (se stinge pentru 0,3 secunde). Într-un astfel de caz, lăsați mai întài acumulatorul să se răcească, apoi începeti încărcarea.
○ Când indicatorul luminos de încărcare pâlpâie (la intervale de 0,2 secunde), verificați dacă în conectorul încărcătorului există corpuri străine și îndepărtați-le. În cazul în care nu există obiecte străine, este posibil ca accumulatorul sau încărcătorul să se fi defectat. Duceți-I la o unitate de service autorizată.

ASAMBLARE ŞI OPERARE

Acțiune	Figură	Pagină
Scoaterea și introducerea acumulatorului	3	2
Încărcare 4		2
Ajustarea cuplului de strângere 5		2
Selectarea poziției burghiului 6		3
Selectarea poziței de impact 7		3
Schimbarea vitezei de rotație 8		3
Montarea și demontarea cârligului	9	3
Cum se folosește Ledul 10		3
Montarea bitului 11		3
Schimbarea direcției de rotație	12	4
Utilizarea întrerupătorului	13	4
Indicator încărcare acumulator	14	4
Selectarea accesoriiilor	—	215

CONTROL FORTĂ REACTIVĂ

Acest produs este prevăzut cu un dispozitiv de control al forței reactive (RFC) pentru a reduce la minim pericolul de a răsuci brațele operatorului când instrumentul însuși sare brusc în timpul operării.

Când dispozitivul de control încorporat al sculei detectează o forță de reactie, acesta oprește iesirea motorului înainte ca întreaga sculă să sarà pentru a reduce răsucirea brațelor operatorului.

Când această funcție se activează, aceasta va fi indicată prin aprinderea intermitentă a LED-ului (clipește 0,1 secunde/se stinge 0,1 secunde). (Fig. 15)

(Consultati "Semnale de avertizare ale becului LED")

Totuși, deoarece este posibil ca funcția să nu se activeze în funcție de situațiile sau condițiile din timpul operării, ar trebui să fiți atenți să evitați o supraîncărcare bruscă a cuțitului instrumentului când operați instrumentul.

• Cauze posibile ale supraîncărcării bruste
  ① Cutitul instrumentului se înfige în material
  ② Impact asupra cuielor, metalului sau altor obiecte dure
  ③ Sarcini care implică desfaceri sau orice aplicare excesivă a presiunii etc.
  De asemenea, alte cauze includ orice combinatie între cele mentionate mai sus.
• Când dispozitivul de control al forței reactive (RFC) este declanșat

Când RFC este declanșată și motorul se oprește, opriți comutatorul sculei și îndepărțați cauza de supraîncărcare înainte de a continua operarea.

SEMNALE DE AVERTIZARE ALE BECULUI LED

Acest produs este prevăzut cu funcții care sunt desemnate să protejeze instrumentul însusi precum și accumulatorul. Dacă sunt declanșate oricare dintre funcțiile de siguranță în timpul operării, becul LED va clipi conform descrierii din Tabelul 5. Când sunt declanșate oricare dintre funcțiile de siguranță, îndepărtați imediat degetul de pe comutator și urmați instrucțiunile descrise în acțiunile de corectare.

Tabelul 5

Functie de Siguranță	Afișaj Bec LED	Acțiune de Corectare
Protectie Suprasarcină	Aprins 0,1 secunde/stins 0,1 secunde ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ (clipește rapid)Clipește timp de aproximativ 3 secunde după ce comutatorul a fost eliberat.	Dacă se operează cu butonul de comutare setat pe “2”, reglați la “1” și continuați operarea.Eliminați cauza supraîncărcării.
Control Fortă Reactivă		Eliminați cauza supraîncărcării.Când operați instrumentul, țineți strâns instrumentul pentru a vă asigura că nu sare.
Protectie Temperatură	Aprins 0,5 secunde/stins 0,5 secunde [IMAGE] (clipește lent)Clipește în timp ce protecția este activă.	Permiteți instrumentului și accumulatorului să se răcească bine.

ÎNTRETINERE ŞI VERIFICARE

AVERTISMENT

Asigurați-vă că ați oprit comutatorul și ați îndepărtat acumulatorul înainte de întreținere și inspectie.

1. Inspectarea sculei

Întrucât folosirea unei unelte tocite va împiedica buna funcționare și va cauza posibile defectiuni la motor, ascuțiți sau schimbați scula de îndată ce abraziunea este vizibilă.

2. Inspectarea şuruburilor de asamblare

Inspectați cu regularitate toate şuruburile de asamblare și asigurați-vă că sunt fixate corespunzător. Dacă există şuruburi care nu sunt fixe, fixați-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Întreținerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveti grijă să nu deteriorați bobina și/sau să nu o udați cu ulei sau apă.

4. Inspectarea bornelor (sculă și accumulator)

Verificați pentru a vă asigura că șpanul și praful nu au fost colectate pe borne.

Ocazional verificați înainte, în timpul și după operare.

PRECAUTIE

Îndepârtați orice span sau praf care s-ar fi putut colecta pe borne.

Nerespectarea acestei indicatii ar putea avea ca rezultat defectarea sculei.

5. Curățarea exteriorului

Când scula electrică este murdară, ștergeți-o cu o cârpă moale uscată sau cu o cârpă înmuiată în soluție de apă cu săpun. Nu folosiți solventi pe bază de clor, benzină și nici diluanți, deoarece aceștia topesc masele plastice.

6. Depozitare

Depozitați scula electrică și accumulatorul într-un loc în care temperatura este sub 40°C și nu läsați produsul la îndemâna copiilor.

NOTĂ

Depozitarea accumulatorilor litiu-ion.

Asigurați-vă că accumulatorii litiu-ion au fost complet încărcați înainte de a-i depozita.

Depozitarea prelungită (3 luni sau mai mult) a accumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanței, la reducerea semnificativă a timpului de utilizare a accumulatorilor sau poate face accumulatorii incapabili să stea încărcați.

Cu toate acestea, timpul de utilizare a accumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea accumulatorilor în mod repetat, de două până la cinci ori.

Dacă durata de folosire a accumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbați acumulatorii.

PRECAUTIE

Pe durata folosirii și a operațiunilor de întreținere a mașinii trebuie respectate reglementările și standardele naționale privind securitatea.

Notă importantă pentru bateriile uneltelor HiKOKI cu accumulatori

Utilizați întotdeauna accumulatori originali. Nu garantăm siguranța și performanța uneltei dacă se utilizează alți acumulatori decât cei recomandați sau dacă accumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părți interne).

GARANTIE

Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifice țării. Această garanție nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveți reclamații, vă rugăm să trimiteți scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANȚIE care se găsește la finalul prezentelor Instrucțiuni de utilizare, la o unitate service autorizată de HiKOKI.

Informații privind nivelul de zgomot transmis prin aer și nivelul de vibrații

Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A:

Nivelul tipic al presiunii sonore ponderate A:

Purtați protectie auditivă.

Valorile totale ale vibrațiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841.

Perforarea metalului:

Valoarea emisiei de vibratii a_h, D = 2,6 m/s^2

(DS18DE, DV18DE)

Incertitudine K = 1,5 m/s² (DS18DÉ, DV18DÉ)

Perforarea cu impact a betonului:

Valoarea emisiei de vibratiți a_n ID = 14,9 m/s² (DV18DE)

Incertitudine K = 1,5 m/s ^2 (DV18DE)

Valoarea totală declarată a vibrațiilor și valoarea declarată a emisiei de zgomot au fost măsurate în conformitate cu o metodă standard de testare și pot fi utilizate pentru compararea unei scule cu alta.

Acestea pot fi utilizate și ca o evaluare preliminară a expunerii.

AVERTISMENT

○ Vibratiile și emisia de zgomot în timpul folosirii effective a sculei electrice pot diferi de valorile totale declarate, în funcție de modurile în care este utilizată scula, în special de ce tip de piesă de prelucrat este procesată; și
Identificați măsuri de siguranță ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiții reale de utilizare (ținând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcționare suplimentar la pornirea sculei).

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.
