| Produkttype | Trådløs slagskrutrekker |
| Merke | HiKOKI |
| Modell | WR36DB |
| Nominell spenning | 36 V (multi-volt batteri) |
| Tomgangshastighet | 0 - 2400 min⁻¹ |
| Maksimalt tiltrekkingsmoment | Modus Hm: 1450 N·m |
| Boltekapasitet | Vanlig bolt: M10 - M24 ; Høystyrkebolt: M10 - M20 |
| Vekt (med batteri) | 2,6 kg (iht. EPTA 01/2003) |
| Mål (L x H x B) | 170 x 295 x 88 mm |
| Strømforsyning | Litium-ion batteri 36 V (multi-volt) |
| Kompatibel batteritype | BSL36A18 (multi-volt serie) |
| Lader | UC18YSL3 (hurtiglader) |
| Beskyttelsesgrad | IP56 (støvbestandig og kraftige vannstråler) |
| Tiltrekkingsmoduser | 4 moduser: Lav 1, Lav 2, Medium, Høy |
| Belysning | LED foran med automatisk avstenging etter 2 min |
| Indikator for gjenværende batteri | 4 nivåer (LED) |
| USB-port | Ja (5 V, 2 A) for lading av enheter |
| Husmateriale | Forsterket plast |
| Sikkerhetsinnretninger | Termisk beskyttelse, overbelastningsbeskyttelse, automatisk stopp |
| Anbefalt vedlikehold | Rengjør terminalene regelmessig, kontroller festeskruer, smøring av motor |
| Medfølgende tilbehør | Lader UC18YSL3, batteri BSL36A18 (avhengig av sett), pipe, beltekrok |
| Reparerbarhet | Reservedeler tilgjengelig fra HiKOKI service |
| Garanti | I samsvar med nasjonale forskrifter; oppbevar sertifikatet |
Ofte stilte spørsmål - WR36DB HiKOKI
Brukerspørsmål om WR36DB HiKOKI
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Skrutrekker i PDF-format gratis! Finn veiledningen din WR36DB - HiKOKI og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. WR36DB av merket HiKOKI.
BRUKSANVISNING WR36DB HiKOKI
Kortslutning av batteripolerna kan orsak brännskada eller brand.
2. Kontroll av monteringsskruvar
5. Rengöring av utsidan
Brug af støvopsamling kan reducere støvrelaterede risici.
Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand.
Fastgøring og løsning af alle typer bolte og møtrikker, der bruges til at sikre strukturelle elementer
SPECIFICATIONER
(2) Sørg for at sætte stikket helt i ved at skubbe det helt ind i ambolten.

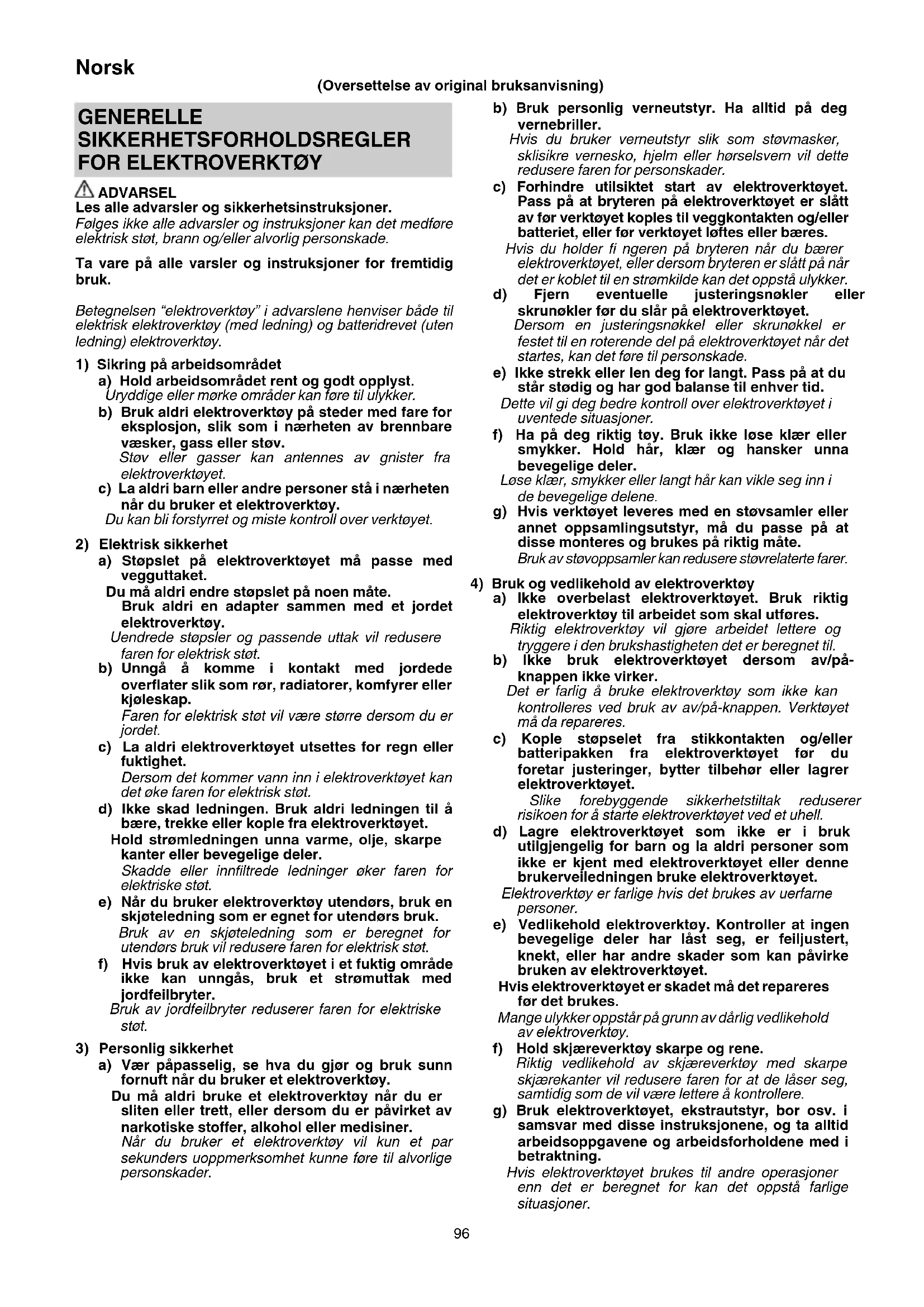

Les alle advarsler og sikkerhetsinstruksjoner.
Følges ikke alle advarsler og instruksjoner kan det medføre elektrisk støt, brann og/eller alvorlig personskade.
Ta vare på alle varsler og instruksjoner for fremtidig bruk.
Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet (uten ledning) elektroverktøy.
b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.
Støv eller gasser kan antennes av gnister fra elektroverktøyet.
c) La aldri barn eller andre personer stå i nærheten när du bruker et elektroverktøy.
Du kan bli forstyrret og miste kontroll over verktøyet.
2) Elektrisk sikkerhet
a) Støpslet på elektroverktøyet må passe med vegguttaket.
Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.
b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet.
c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet kan det øke faren for elektrisk støt.
d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler.
Skadde eller innfiltrede ledninger øker faren for elektriske støt.
e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk vil redusere faren for elektrisk støt.
f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter.
Bruk av jordfeilbryter reduserer faren for elektriske støt.
3) Personlig sikkerhet
a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy.
Du må aldri bruke et elektroverktøy när du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.
b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller. Hvis du bruker verneutstyr slik som støvmasker, sklisikre vernesko, hjelm eller hørselsvern vil dette redusere faren for personskader.
c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.
Hvis du holder fi ngeren på bryteren när du bærer elektroverktøyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.
d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet.
Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade.
e) Ikke strekk eller len deg for langt. Pass på at du står stødig og har god balanse til enhver tid.
Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.
f) Ha på deg riktig tøy. Bruk ikke løse klær eller smykker. Hold hår, klær og hansker unna bevegelige deler.
Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.
g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.
Bruk av støvoppsamler kan redusere støvrelaterte farer.
4) Bruk og vedlikehold av elektroverktøy
a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres.
Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.
b) Ikke bruk elektroverktøyet dersom av/påknappen ikke virker.
Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.
c) Kople støpselet fra stikkontakten og/eller batteripakken fra elektroverktøyet før du foretar justeringer, bytter tilbehør eller lagrer elektroverktøyet.
Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.
d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen bruke elektroverktøyet.
Elektroverktøy er farlige hvis det brukes av uerfarne personer.
e) Vedlikehold elektroverktøy. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet.
Hvis elektroverktøyet er skadet må det repareres før det brukes.
Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.
f) Hold skjæreverktøy skarpe og rene.
Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.
g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.
Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for kan det oppstå farlige situasjoner.
5) Bruk og vedlikehold av batteridrevet verktøy
a) Batteriet skal kun lades opp med en lader som er angitt av produsenten.
En lader som passer for én batteripakke kan forårsake brannfare hvis den brukes med andre batteripakker.
b) Bruk bare elektroverktøyet med spesifi sert type batteripakke.
Bruk av andre batteripakker kan føre til brannfare og skader.
c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene.
Kortslutning av batteripolene kan forårsake skader eller brann.
d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp.
Batterivæsken kan forårsake irritasjon eller brannsår.
6) Service
a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet.
Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.
FORHOLDSREGLER
Hold avstand til barn og svakelige personer.
Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.
SIKKERHETSFORHOLDSREGLER FOR BATTERIDREVET SKRUTREKKER
Hold elektroverktøyet på isolerte gripeoverfl ater när du utfører en operasjon hvor festetilbehør kan komme i kontakt med skjult kabling. Festeanordninger som kommer i kontakt med strømførende ledninger kan gjøre eksponerte metalldeler på elektroverktøyet strømførende og gi operatøren elektriske støt.
FLERE SIKKERHETSADVARSLER
- Dette er et bærbart verktøy for stramming og løsning av bolter og muttere. Bruk det kun for disse operasjonene.
- Sørg for å holde fast verktøyet under bruk. Hvis du ikke gjør det, kan det oppstå ulykker eller skader.
- Sørg for at batteriet er installert ordentlig. Hvis det er helt løst, kan det falle ut og forårsake en ulykke.
- Forberede og kontrollere arbeidsmiljøet. Sørg for at arbeidsstedet oppfyller alle betingelsene som legges frem i forholdsreglene.
- Ikke la fremmedlegemer komme inn i åpningen for tilkopling av oppladbart batteri.
- Ikke demonter det oppladbare batteriet eller laderen.
- Aldri kortslutt det oppladbare batteriet. Kortslutning av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.
- Ikke kast batteriet på et bål. Hvis batteriet er brent, kan det eksplodere.
-
Ta med batteriet til butikken der det ble kjøpt så snart batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.
-
Ikke plasser gjenstander i laderens ventilasjonsåpninger. Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.
- Kontroller det faktiske strammemomentet med en momentnøkkel.
- Stopp verktøyet før du bytter rotasjonsretning. Du må alltid slippe bryteren og vente til verktøyet har stanset før du bytter rotasjonsretning.
- Du må aldri ta på delen som beveger seg. Du må ikke la delen som beveger seg komme i nærheten av hendene dine eller andre deler av kroppen din. Du kan skjære deg eller sette deg fast i delen som beveger seg. Du må også være forsiktig og ikke ta på delen som beveger seg etter at den har blitt brukt kontinuerlig over lengre tid. Den blir ganske varm og kan brenne deg.
- Vennligst bruk angitt tilbehør som er oppført i brukshåndboken og HiKOKIs katalog. Hvis du unnlater å gjøre dette kan det oppstå ulykker eller personskade.
- Sørg for at du installerer tilbehøret i ambolten på en skikkelig måte. Hvis tilbehøret ikke er skikkelig installert, kan det løsne og føre til personskader.
- Velgerfunksjon for strammemoment
○ Velg strammemodus mens startbryteren slippes. Feilfunksjon kan oppstå hvis ikke dette gjøres.
○ Passende modus varierer med boltenė og materialet som bearbeides. Kjør inn noen testbolter og juster driftsinnstillingen tilsvarende.
○ Velgerbryterne for strammemodus kan kun stilles inn etter at batteriet er installert i verktøyet og utløserbryteren har blitt trukket i én gang. - Elektroverktøyet er utstyrt med en temperaturbeskyttelseskrets for å beskytte motoren. Kontinuerlig arbeid kan føre til at temperaturen i enheten stiger og aktiverer temperaturbeskyttelsesenheten og stopper driften automatisk. Hvis dette skjer, må du la elektroverktøyet kjøles ned før du fortsetter bruk.
- Motoren kan stoppe dersom verktøyet blir overbelastet. Hvis dette skulle skje, slipp verktøybryteren og fjern årsaken til overbelastningen.
Unngå å berøre forhuset, som kan bli opphetet ved kontinuerlig bruk. - Bruk av batteriet i kalde omgivelser (under 0 grader Celsius) kan noen ganger resultere i svekket strammemoment og redusert arbeidskapasitet. Dette er imidlertid et midlertidig fenomen, og går tilbake til det normale når batteriet blir varmt.
- Trykknappen kan ikke endres mens verktøyet går. For å endre trykknappen må du stanse verktøyet og deretter stille inn trykknappen.
- Montere kroken sikkert. Hvis ikke kroken er godt festet, kan det føre til skader under bruk.
Når du velger å bære verktøyet hektet til hoftebeltet ditt, sørg for å løsne pipen. Hvis ikke dette gjøres, kan det oppstå uforutsette personskader. - Ikke utsett bryterpanelet for sterke støt eller ødelegg det. Dette kan føre til problemer.
- Ikke se direkte inn i lyset. Slike handlinger kan resultere i øyeskader.
Tørk vekk skitt og smuss festet til linsen på LED-lyset med en myk klut, mens du passer på å ikke skrape opp linsen.
Riper på linsen til LED-lyset kan føre til redusert lysstyrke. - For å forhindre batteristrømforbruket som skyldes at man glemmer å slå av LED-lyset, slukkes lyset automatisk etter ca. 2 minutter.
- La enheten hvile etter kontinuerlig bruk.
- Ikke berør hammerhuset, da det blir veldig varmt under kontinuerlig bruk.
- Ikke bruk produktet hvis verktøyet eller batteriterminalene (batterifestet) er deformert.
Installasjon av et slikt batteri kan føre til kortslutning, som kan føre til røykutslipp eller antenning.
Norsk
- Hold verktøyets terminaler (batterifeste) fri for spon og støv.
○ Før bruk må du sørge for at spon og støv ikke har samlet seg i området rundt terminalene.
O Forsøk å unngå at spon eller støv på verktøyet faller ned på batteriet.
○ Når du avbryter operasjonen eller etter bruk, må du ikke forlate verktøyet i et område der det kan bli utsatt for fallende spon eller støv.
Det kan føre til kortslutning som kan føre til røykutslipp eller antenning.
ADVARSEL ANGÅENDE LITHIUM-ION BATTERI
For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseff ekten.
I tilfellene 1 og 3, beskrevet nedenfor, kan motoren stoppe når du bruker dette produktet, selv om du trykker på knappen. Dette er ikke et problem i seg selv, men et resultat av beskyttelsesfunksjonen.
-
Når gjenværende batterieff ekt løper ut, stanser motoren. Skjer dette må du lade opp batteriet med det samme.
-
Dersom verktøyet er overbelastet, kan motoren stanse. I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.
-
Hvis batteriet blir overopphetet når elektroverktøyet blir overbelastet, kan batteristrømmen bli brutt.
I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen.
Videre, vennligst ta hensyn til følgende forholdsregler og advarsler. ADVARSEL
For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.
- Sørg for at spon og støv ikke samler seg på batteriet.
○ Sørg for at spon og støv ikke faller på batteriet under arbeidet.
○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet. - Ikke oppbevar et ubrukt batteri på et sted der det utsettes for spon eller støv.
○ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende). - Ikke stikk batteriet med en skarp gjenstand som en spiker, slå på det med en hammer, trä på, kast eller utsett batteriet for kraftige fysiske støt.
- Ikke bruk et tydelig ødelagt eller deformert batteri.
- Ikke bruk batteriet med feilkoplet polaritet.
- Ikke koble direkte til et elektrisk uttak eller bilens sigarettenner.
- Ikke bruk batteriet til andre formål enn de som er spesifi sert.
- Hvis batteriladingen ikke fullføres selv etter at angitt ladetid har gått, må du øyeblikkelig stanse ytterligere lading.
- Ikke plasser eller utsett batteriet for høye temperaturer eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.
- Holdes unna fl ammer umiddelbart när ekkel lukt eller lekkasje oppdages.
- Ikke bruk på steder der sterk statisk elektrisitetsutladning genereres.
-
Hvis det oppstår batterilekkasje, ekkel lukt, varme eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stanse bruken.
-
Ikke senk batteriet ned i væsker eller la noen væsker fl yte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås.
FORSIKTIG
- Hvis det lekker væske fra batteriet og denne kommer i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.
- Hvis du får væske fra batteriet på hud eller klær, vask ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig.
Væsken kan forårsake irritasjon på huden.
- Hvis du finner rust, ekkel lukt, overoppheting, misfarging, deformering, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør.
ADVARSEL
Hvis et elektrisk ledende materiale kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold.
- Ikke plasser elektrisk ledende objekter som spiker eller metallträder av jern eller kopper i oppbevaringskassen.
For å unngå at kortslutning inntreffer, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig.
OM TRANSPORT AV LITIUMIONBATTERIET
Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseff ekten og følg instruksjonene til transportselskapet når du bestiller transport.
○ Litiumionbatterier med en eff ekt større enn 100 Wh ansees som fraktklasse farlige varer og krever spesielle behandlingsprosedyrer.
For transport utenlands må du følge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet.
Når et uventet problem oppstår, kan data i en USB-enhet som er koblet til dette produktet, bli ødelagt eller tapt. Sørg for alltid for at du sikkerhetskopierer data i USB-enheten før du bruker den sammen med dette produktet.
Vær oppmerksom på at selskapet vårt ikke påtår seg noe som helst ansvar for data som er lagret i en USB-enhet som er ødelagt eller tapt, eller for skade som kan oppstå på en tilkoblet enhet.
ADVARSEL
○ Før bruk kontrollerer du den tilkoblende USB-kabelen for defekter eller skader.
Bruk av en defekt eller skadet USB-kabel kan føre til røykutvikling eller antenning.
○ Når produktet ikke brukes, dekker du over USB-porten med gummidekslet.
Oppsamling av støv osv. i USB-porten kan forårsake røykutvikling eller antenning.
MERK
- Det kan oppstå en sporadisk pause under USB opplading.
O Når en USB-enhet ikke lades, fjern USB-enheten fra laderen.
Dersom du ikke gjør dette, kan ikke bare batteriets levetid bli redusert av en USB-enhet, men det kan også føre til uforutsette ulykker.
- Det er kanskje ikke mulig å lade opp noen USB-enheter, avhengig av type eller enhet.
FORHOLDSREGLER VEDR∅RENDE FUNKSJONER FOR ST∅VBESKYTTELSE OG VANNTETTHET
Dette produktet er i samsvar med beskyttelsesklassen IP56 (støvmotstand og vanntetthet) for elektrisk utstyr som er fastlagt av internasjonale IEC bestemmelser. (Bare hovedenheten er i samsvar med beskyttelsesklassen IP56 når den er utstyr med et batteri.)
[Beskrivelser av IP-koder]
IP56
Beskyttelse for eksterne angrep av faste gjenstander
Støv som kan forårsake uønskede effekter på utstyret må ikke være i stand til å trenge inn (støvtetthet).
(Ustyret som skal legges i et testkammer uten å være i bruk, der partikler av talkum med en diameter på mindre enn 75 μm er svevende i luften ved anvendelse av en omrøringspumpe med en hastighet på 2 kg per kubikkmeter i åtte timer.)
Utstyret er designet for å tåle virkningene av støv og vann, men det er ingen garanti for at det ikke vil svikte. Ikke bruk eller la utstyret ligge på steder hvor det er utsatt for store mengder støv, eller på steder hvor det er nedsenket i vann eller utsatt for regnvann.
DELENAVN (Fig. 1 – Fig. 15)
| 1 | Hammerhus | 13 | Friksjonsring (B) |
| 2 | Ambolt (A) | 14 | Lås |
| 3 | Friksjonsring (C) | 15 | Ladeindikatorlampe |
| 4 | LED-lys | 16 | Sekskanthylse |
| 5 | Utløserknapp | 17 | O-ring |
| 6 | Bryterpanel | 18 | Tapp |
| 7 | Batteri | 19 | Sekskanthylse |
| 8 | Krok | 20 | Spor |
| 9 | Håndtak | 21 | Skrue |
| 10 | Trykknapp | 22 | Indikatorbryter for gjenværende batterikapasitet |
| 11 | Kabinett | 23 | Indikatorlampe for gjenværende batterikapasitet |
| 12 | Ambolt (B) | 24 | Skjermpanel |
| 25 | Lysvelgerbryter | 29 | Gummideksel |
| 26 | Lysindikatorlampe | 30 | USB-port |
| 27 | Velgerfunksjon for strammemodus | 31 | USB-kabel |
| 28 | Indikatorlampe for strammemodus |
SYMBOLER
ADVARSEL
 | WR36DA / WR36DB: Batteridrevet slagskrujern |
 [w8CK] | For å minske faren for skade må brukeren lese instruksjonsboken.Kun for EU-landKasser aldri elektroverktøy sammen med husholdningsavfallet!I overholdelse av EU-direktiv 2002/96/EF om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg. |
| Likestrøm | |
| V | Merkespenning |
| n_0 | Ubelastet hastighet |
| min-1 | Svingninger per minutt |
| Bpm | Støt hast. |
| Vanlig bolt | |
| H | Høyspenningsbolt |
| Hm | Høy modus |
| Mm | Medium modus |
| L2m | Lav 2 modus |
| L1m | Lav 1 modus |
| MT | Strammemoment (maksimum) |
| Firkantet driverstørrelse | |
| Vekt(i henhold til EPTA-prosedyren 01/2003) | |
| Slå PÅ | |
| Slå AV | |
| Koble fra batteriet | |
| Lysvelgerbryter | |
| Alltid PÅ (slår seg av etter 2 minutter) | |
| Lys kun SW-ON | |
| Alltid AV | |
| Medurs rotasjon | |
| Moturs rotasjon | |
| Gjenværende batteriindikator-bryter | |
| Lys ;Batteriets gjenværende kapasitet er over 75%. | |
| Lys ;Batteriets gjenværende kapasitet er 50% - 75%. | |
| Lys ;Batteriets gjenværende kapasitet er 25% - 50%. |
| Lys ;Batteriets gjenværende kapasitet er mindre enn 25%. | |
| Blinker ;Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig. | |
| Blinker ;Utmating stoppet på grunn av høy temperatur.Fjern batteriet fra verktøyet og la det bli helt avkjølt. | |
| Blinker ;Utmating suspendert på grunn av feil eller funksjonsfeil. Problemet kan være batteriet, så kontakt din forhandler. | |
 | Velgerfunksjon for strammemodus |
 | Indikatorlampe for strammemodus |
| [YDSC] | Lav 1 modus / Lav 2 modusFor arbeid som krever fi njusteringer, foreksempel når du trekker til bolter med liten diameter. |
 | |
| [ST7X] | Medium modusFor arbeid som krever at kraften undertrykkes under stramming. |
 | Høy modusFor arbeid som krever kraft og fart under stramming. |
 | Advarsel |
STANDARD TILBEH∅R
I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 250.
Standard tilbehør kan endres uten varsel.
ANVENDELSE
Stramming og løsning av alle typer bolter og muttere som brukes til å sikre strukturelle elementer
SPESIFIKASJONER
Spesifi kasjonen til dette elektroverktøyet er i listet opp i tabellen på side 249.
MERK
På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.
LADING
Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.
1. Kople laderens strømkabel til stikkontakten.
(2) Angående temperaturer og ladetid til det oppladbare batteriet Temperaturer og ladetider vil bli som vist i Tabell 2.
Tabell 2
| Lader | UC18YSL3 | |||||||
| Batteri | Batteritype Li-ion | |||||||
| Temperaturer hvor batteriet kan lades | -10°C - 50°C | |||||||
| Ladespenning V 14,4 18 | ||||||||
| Ladetid, ca.(Ved 20°C) | BSL14xx-serien BSL18xx-serien | Multi-volt serien | ||||||
| (4 celler) (8 celler) (5 celler) (10 celler) (10 celler) | ||||||||
| min. | BSL1415S : 15BSL1415 : 15BSL1415X : 15BSL1420 : 20BSL1425 : 25BSL1430C : 30 | BSL1430 : 20BSL1440 : 26BSL1450 : 32BSL1460 : 38 | BSL1815S : 15BSL1815 : 15BSL1815X : 15BSL1820 : 20BSL1825 : 25BSL1830C : 30 | BSL1830 : 20BSL1840 : 26BSL1850 : 32BSL1860 : 38 | BSL36A18 : 32 | |||
| USB | Ladespenning V | 5 | ||||||
| Ladestrøm | A | 2 | ||||||
Norsk
MERK
Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning.
4. Kople laderens strømkabel fra stikkontakten.
5. Hold fast laderen og trekk ut batteriet.
MERK
Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det.
Når det gjelder elektrisk utlading for nye batterier osv.
Ettersom den innvendige kjemiske substansen i nye batterier og batterier som ikke har blitt brukt over en lengre periode ikke er aktivert, kan den elektriske utladingen være lav når du bruker dem for første og annen gang. Dette er et midlertidig fenomen, og normal tid som kreves for opplading vil gjenopprettes ved å lade batteriene 2 – 3 ganger.
Hvordan få batteriene til å vare lenger.
(1) Lad opp batteriene før de er helt utladet.
Når du føler at strømmen til verktøyet blir svakere, må du stoppe å bruke verktøyet og lade opp batteriet. Hvis du fortsetter å bruke verktøyet og lade ut den elektriske strømmen, kan batteriet bli skadet og dets levetid vil bli kortere.
(2) Unngå opplading ved høye temperaturer.
Et oppladbart batteri vil være varmt like etter bruk. Hvis et slikt batteri lades opp på nytt like etter bruk, vil den innvendige kjemiske substansen forringes, og batteriets levetid vil bli forkortet. La batteriet være og lad det opp etter at det har kjølt seg ned en stund.
FORSIKTIG
Hvis batteriet lades mens det er varmt, har det enten blitt stående for lenge på et sted utsatt for direkte sollys eller fordi batteriet nettopp har vært i bruk, begynner laderens indikatorlampe å lyse i 0,3 sekunder, for deretter å være slukket i 0,3 sekunder (av i 0,3 sekunder). I dette tilfellet må batteriet kjøles ned før ladingen starter.
○ Når ladeindikatorlampen blåfrer (med intervaller på 0,2 sekunder), må du kontrollere om det finnes fremmedlegemer i laderens batterikontakt. Hvis det ikke finnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter.
Da det tar den innebygde mikrodatamaskinen cirka 3 sekunder å bekrefte at batteriet som lades med UC18YSL3 er tatt ut, vent i minst 3 sekunder før det settes inn igjen for å fortsette ladingen. Hvis batteriet settes inn igjen før det har gått 3 sekunder, kan det hende at batteriet ikke blir korrekt ladet.
MONTERING OG BRUK
| Handling Figur Side | ||
| Ta ut og sette inn batteriet 2 2 | ||
| Lading 3 2 | ||
| Montere kontakten*1 | 4 | 2 |
| Montere kontakten*1 | 5 | 3 |
| Reversere rotasjonsretning 6 3 | ||
| Bryterbruk 7 3 | ||
| Demontering og montering av krok | 8 3 | |
| Gjenværende batteriindikator | 9 3 | |
| Hvordan bruke LED-lampen*2 | 10 | 4 |
| Velgerfunksjon for strammemodus*3 | 11 | 4 |
| Hvordan bruke kroken | 12 | 4 |
| Lade opp en USB-enhet fra et strømuttak | 13-a | 5 |
| Lade opp en USB-enhet og et batteri fra et strømuttak | 13-b | 5 |
| Hvordan lade opp USB-enhet på nytt | 14 | 5 |
| Når ladingen av en USB-enhet er fullført | 15 | 5 |
| Valg av tilbehør | — | 251 |
*1 Installere en stikkontakt
Velg kontakten som skal brukes.
[WR36DA]
(1) Skyv Ö-ringen ut av sporet, deretter juster hullet til kontakten med hullet i ambolten og sett ambolten i stikkontakten.
(2) Sett pluggen inn i kontakten.
(1) Juster de firkantede delene av hylsen og ambolten med hverandre.
(2) Pass på å montere hylsen godt ved å skyve den helt inn i ambolten.
(3) Når du fjerner hylsen, trekker du den ut av ambolten.
*2 Hvordan bruke LED-lampen
MERK
For å forhindre batteristrømforbruket som skyldes at man glemmer å slå av LED-lyset, slukkes lyset automatisk etter ca. 2 minutter.
*3 Velgerfunksjon for strammemodus
FORSIKTIG
Velg strammemodus mens startbryteren slippes. Feilfunksjon kan oppstå hvis ikke dette gjøres.
Ved å bruke modusvelgeren for tilstramming, kan strammemomentet justeres ut fra type arbeid.
Strammemodus veksler mellom 4 forskjellige moduser hver gang du trykker på velgerbryteren for strammemodus.
En slitt eller deformert sekskantet eller firkantethullet kontakt vil ikke gi tilstrekkelig stramming til monteringen mellom mutteren eller ambolten og derfor føre til tap av strammemoment. Vær oppmerksom på at kontakthullene slites periodisk og bytt dem ut med nye ved behov.
- Inspisere monteringsskruene
Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.
- Vedlikehold av motoren
Motorrotasjonen er selve "hjertet" til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.
- Inspeksjon av terminaler (verktøy og batteri)
Kontroller at spon og støv ikke har samlet seg på terminalene.
Sjekk jevnlig før, under og etter operasjonen.
FORSIKTIG
Fjern eventuell spon eller støv som kan ha samlet seg på terminalene.
Det kan oppstå feil hvis ikke dette gjøres.
5. Rengjøring på utsiden
Når verktøyet er misfarget, tørk av det med en myk og tørr klut eller en klut fuktet med såpevann. Bruk ikke kloroppløsninger, bensin eller malingstynnere da disse kan løse opp plasten.
6. Lagring
Oppbevar elektroverktøyet på et sted der temperaturen er mindre enn 40 °C og utenfor barns rekkevidde.
MERK
Lagring av litium-ion batterier.
Sørg for at litium-ion batteriene er fulladet før de skal lagres.
Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen.
Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.
Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier.
Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet.
Den kan også brukes som en foreløpig estimering av eksponering.
ADVARSEL
○ Vibrasjonsemisjonen under bruk av elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.
○ Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).
MERK
På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.
FORSIKTIG
Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.
Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy
Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifi sert (slik som demontering og bytte av celler eller andre indre deler).
GARANTI
Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. Hvis du ønsker å klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.
Informasjon om luftbårne lyder eller vibrasjoner
De målte verdiene ble fastsatt i samsvar med EN60745 og erklært i samsvar med ISO 4871.
Målt A-veid lydeff ektnivå: 114 dB (A) (WR36DA)
109 dB (A) (WR36DB)
Målt A-veid lydtrykknivå: 103 dB (A) (WR36DA)
98 dB (A) (WR36DB)
Usikkerhet K: 3 dB (A).
Bruk hørselvern.
Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN60745.
Støtstramming av festeanordninger for verktøyets maksimale kapasitet:
Vibrasjon emisjonsverdi a_h= 15,4 m/s ^2 (WR36DA) 14,8 m/s ^2 (WR36DB)
Usikkerhet K = 1,5 m/s²
PROBLEML∅SNING
Bruk inspeksjonene i tabellen under hvis verktøyet ikke virker normalt. Hvis dette ikke løser problemet, konferer med din forhandler eller HiKOKI autorisert servicesenter.
- Elektroverktøy
| Symptom Mulig årsak Løsning | ||
| Verktøyet virker ikke Ingen gjenværende batteristrøm Lade batteriet. | ||
| Verktøyet stoppet plutselig V | verktøyet ble overbelastet Bli kvitt problemet forårsakeroverbelastingen. | |
| Batteriet er overopphetet. La batteriet avkjøles. | ||
| Bryteren ble holdt nede i 5 minutter eller mer. | Dette er ikke en funksjonsfeil.Motoren ble automatisk stoppet for å forhindre svikt av verktøyet. | |
| Verktøykontakter-kan ikke monteres-faller av-kan ikke fjernes | Formen på festedelen passer ikke Pass | på at du bruker hylser med riktig kvadratdrevstørrelse.WR36DA: 19 mmWR36DB: 12,7 mm |
| Bryteren kan ikke trykkes inn | Forover/revers-velgerknappen er halvveis trykket inn | Trykk knappen hardt ned i ønsket posisjon for den ønskede rotasjonsretningen. |
| En unormal høyfrekvent støy oppstår når bryteren trekkes ut. | Bryteren trekkes bare litt ut. Dette er ikke en funksjonsfeil.Det oppstår ikke hvis bryteren er trukket helt ut. | |
| Batteriet kan ikke installeres | Forsøker å installere et annet batteri enn det som er spesifi sert for verktøyet. | Vennligst installer et batteri med fl ere volt-typer. |
- Lader
| Symptom Mulig årsak Løsning | ||
| Ladeindikatorlampen blinker raskt lilla, og batteriladingen starter ikke. | Batteriet er ikke satt helt inn. Sett inn batteriet | ordentlig. |
| Det er fremmedlegemer i batteriterminalen eller der batteriet er festet. | Fjern fremmedlegemene. | |
| Ladeindikatorlampen blinker rødt, og batteriladingen starter ikke. | Batteriet er ikke satt helt inn. Sett inn batteriet | ordentlig. |
| Batteriet er overopphetet. Hvis latt være, vil batteriet automatisk starte oppladingen hvis temperaturen reduseres, men dette kan redusere batteriets levetid. Det anbefales at batteriet avkjøles på et godt ventilert sted unna direkte sollys før du begynner ladingen. | ||
| Batteriets brukstid er kort selv om batteriet er helt oppladet. | Batteriets levetid er oppbrukt. Bytt ut batteriet med et nytt. | |
| Batteriet bruker lang tid på å lades. | Temperaturen til batteriet, laderen eller området er ekstremt lavt. | Lad opp batteriet innendørs eller i et annet varmere område. |
| Laderens ventiler er blokkert og får de innvendige komponentene til å overopphetes. | Unngå å blokkere ventilene. | |
| Kjøleviften virker ikke. Kontakt et HiKOKI-autorisert servicesenter for reparasjon. | ||
| USB-strømlampen har slått seg av og USB-enheten har stoppet og lade. | Batteriets kapasitet er blitt lav. Erstatt batteriet med et som har gjenværende kapasitet. | |
| USB-strømlampen slår seg ikke av selv om USB-enheten har ladet ferdig. | USB-strømlampen lyser grønt for å indikere at USB-lading er mulig. | Dette er ikke en funksjonsfeil. |
| Det er uklart hva ladestatus til en USB-enhet er, eller om ladingen er fullført. | USB-strømlampen slår seg ikke av selv om ladingen er fullført. | Undersøk USB-enheten som lader for å bekrefte ladestatusen. |
| Lading av en USB-enhet pauses midtveis i ladingen. | Laderen var satt inn i en stikkontakt mens USB-enheten ble ladet med batteriet som strømkilde. | Dette er ikke en funksjonsfeil. Laderen pauser USB-lading i omtrent 5 sekunder når den skiller mellom strømkilder. |
| Et batteri ble satt inn i laderen mens USB-enheten ble ladet med en stikkontakt som strømkilde. | ||
| Lading av USB-enheten pauses midtveis i ladingen når batteriet og USB-enheten lades samtidig. | Batteriet har blitt fulladet. Dette er ikke en funksjonsfeil. Laderen pauser USB-ladingi omtrent 5 sekunder når det kontrollerer om batteriet har fullført ladingen. | |
| Lading av USB-enheten starter ikke når batteriet og USB--enheten lades samtidig. | Den resterende batterikapasiteten er ekstremt lav. | Dette er ikke en funksjonsfeil. Når batterikapasiteten når et visst nivå, starter USB-ladingen automatisk. |
