Produkttype	Batteridrevet slagskrutrekker
Merke	HiKOKI
Modell	WR36DG
Nominell spenning	36 V / 18 V (automatisk omstilling)
Batterikapasitet	2,5 Ah / 5,0 Ah (avhengig av batteri)
Tomgangshastighet (modus 1)	600 min⁻¹
Tomgangshastighet (modus 2)	900 min⁻¹
Tomgangshastighet (modus 3)	1200 min⁻¹
Tomgangshastighet (modus 4)	1500 min⁻¹
Automatisk stoppmodus	Ja (stopp etter 1,2 s slag)
Automatisk langsom modus	Ja (hastighetsreduksjon etter avtrekking)
LED-lys	Ja (automatisk slokking etter 10 s)
Batteriladingsindikator	Ja (4 nivåer)
Beskyttelsesklasse	IP56 (støv- og vannbestandig)
Batteritype	Lithium-ion (BSL36A18)
Lader	UC18YSL3 (med USB-port)
Lydtrykknivå	97 dB (A)
Lydeffektnivå	108 dB (A)
Vibrasjonsverdier	16,8 m/s² (slagtilspenning)
Vedlikehold og rengjøring	Rengjør med tørr klut eller såpevann; unngå løsemidler
Garanti	I henhold til nasjonale forskrifter (se sertifikat)

Ofte stilte spørsmål - WR36DG HiKOKI

Hvordan lader jeg batteriet til WR36DG?

Koble laderen UC18YSL3 til et stikkontakt, sett batteriet inn i laderen. Indikatoren blinker blått under lading og blir grønt når batteriet er fulladet. Lad ved en temperatur mellom 0°C og 40°C.

Hva er de forskjellige tilspenningsmodusene?

Verktøyet har 4 hastighetsmoduser (600, 900, 1200, 1500 min⁻¹) som kan velges via opp/ned-bryteren. Automatisk stoppmodus og automatisk langsom modus gir henholdsvis programmert stopp eller hastighetsreduksjon etter avtrekking.

Hvordan bruker jeg automatisk stoppmodus?

Skyv trykknappen til fremre posisjon ("R") og trykk på modusvelgeren for automatisk stopp. Verktøyet stopper automatisk 1,2 sekund etter starten av slaget. Denne modusen er ideell for midlertidig tilspenning.

Hvordan rengjør jeg WR36DG?

Tørk av verktøyet med en tørr, myk klut eller en klut fuktet med såpevann. Ikke bruk klorerte løsemidler, bensin eller tynner, da disse kan skade plasten.

Hva gjør jeg hvis verktøyet ikke fungerer?

Sjekk batteriladingen. Hvis verktøyet stopper plutselig, kan det være overbelastet eller overopphetet. La det kjøle seg ned. Se feilsøkingstabellen i bruksanvisningen eller kontakt et autorisert HiKOKI-serviceverksted.

Hvilket batteri skal jeg bruke med WR36DG?

Bruk utelukkende HiKOKI litium-ion multi-volt batteri, som BSL36A18 (36V / 18V). Bruk av annet batteri kan utgjøre sikkerhetsrisiko.

Kan jeg lade en USB-enhet med laderen?

Ja, laderen UC18YSL3 har en USB-port som kan levere 5V / 2A for lading av USB-enheter. Sørg for at USB-kabelen ikke er skadet, og dekk til porten når den ikke er i bruk.

Hva betyr IP56-beskyttelse?

IP56-klassifiseringen betyr at verktøyet er støvbestandig (beskyttelse mot skadelige partikler) og beskyttet mot kraftige vannstråler. Det er ikke designet for å være nedsenket eller utsatt for overdreven regn.

Hvordan endrer jeg rotasjonsretningen?

Bruk trykknappen nær avtrekkeren. For rotasjon med klokken (tilspenning), skyv knappen til venstre; for rotasjon mot klokken (avtrekking), skyv den til høyre. Verktøyet må være stoppet før du endrer retning.

Hvordan installerer jeg beltekroken?

Fjern batteriet, fest deretter kroken med de medfølgende skruene, se illustrasjonene i bruksanvisningen (Fig. 6). Sørg for at den er godt festet for å unngå skader under bæring.

BRUKSANVISNING WR36DG HiKOKI

Kortslutning av batteripolerna kan orsaka brannskada ell brand.

2. Kontroll av monteringsskruvar

5. Rengöring av utsidan

Brug af stovopsamling kan reducere stovrelaterede risici.

Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand.

SKub trykknappen hen pa den fremadgaende position ("R"), og tryk derefter pa tilstandsvelgerkontakten for automatisk stop for at vaelge indstilling.

Indstilling for tilstand for automatisk stop

Kontroller med mellemrum for, under og after betjening.

FORSIGTIG

Information om luftbåren stoj og vibration

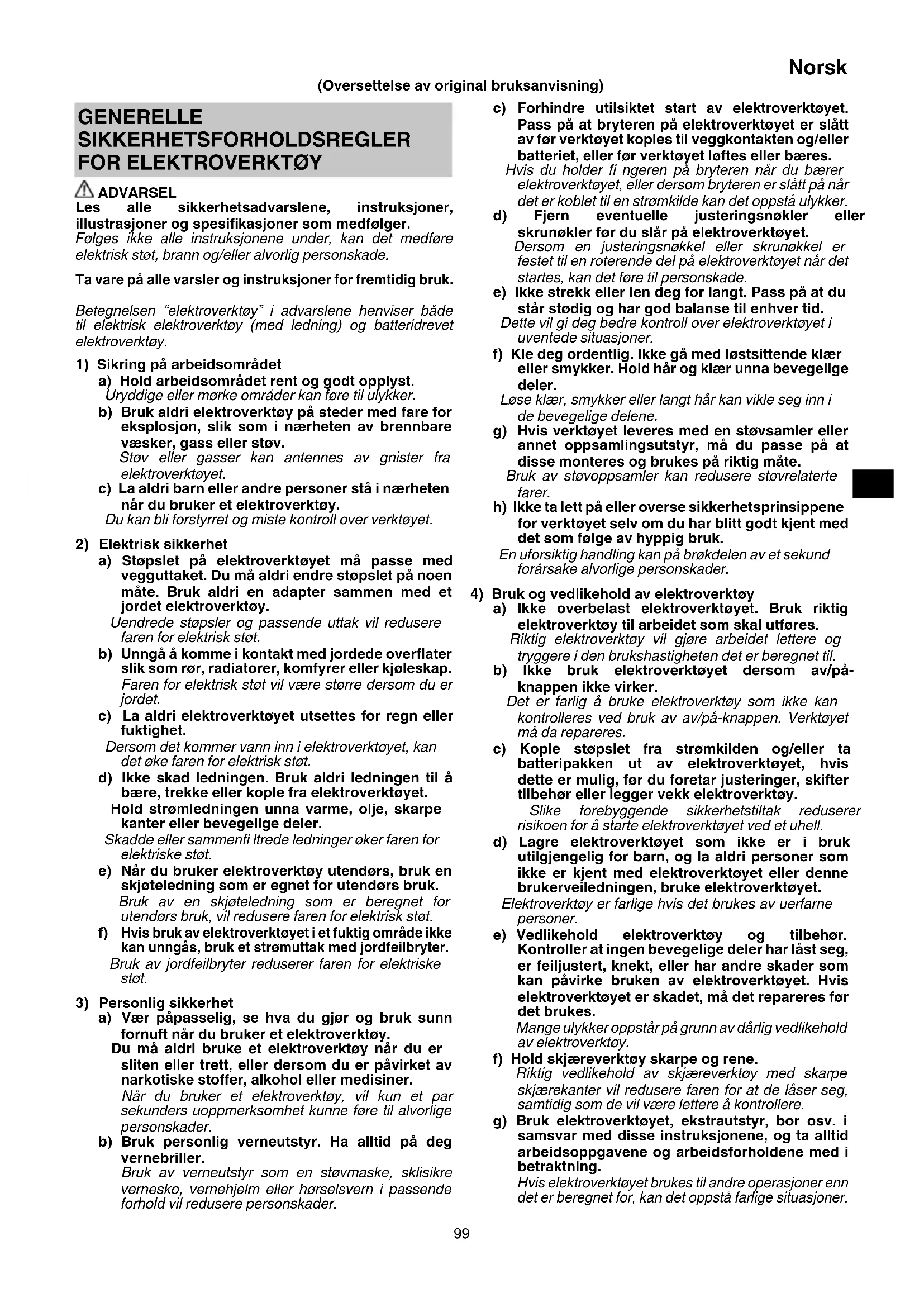

(Oversettelse av original bruksanvisning)

GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKTOY

ADVARSEL

Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifikasjoner som medfolger.

Folges ikke instruksjonene under, kan det medfrolelektrisk stot, brann og/eller alvorlig personskade.

Ta vare pà alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktoy" i advarslene henvisser bade til elektrisk elektroverktoy (med ledning) og batteridrevet elektroverktoy.

a) Hold arbeidsomraret rent og godt opplyst. Uryddige ell morke omrader kan fore til ulykker.
b) Bruk aldri elektroverktoy pa steder med fare for eksplosjon, sik som i naerheten av brennbare vasker, gass erer stov. Stov ellgasser kan antennes av gnister fra elektroverktoyet.
c) La aldri barn aller andre personer sta i nærhen\ när du bruker et elektroverktøy.\ Du kan bli forstyret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Stopslet pa elektroverktoyet ma passer med vegguttaket. Du ma aldri endre stopslet pa noen mate. Bruk aldri en adapter sammen med et jordet elektroverktoy. Uendrede stopsler og passende uttak vil redusere faren for elektrisk stot.
b) Unngå Åkommen i kontakt med jordee overflater slik som rør, radiatorer, komfyrer eller kjoleskap. Faren for elektrisk stot vil vare storre dersom du er jordet.
c) La aldri elektroverktoyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktoyet, kan det oke faren for elektrisk stot.
d) Ikke skad ledningen. Bruk aldri ledningen til a bare, trekke erler kople fra elektroverktoyet. Hold stromledningen unna varme, olje, skarpe kanter ell erler bevegelige deler.

e) När du bruker elektroverktøy utendørs, bruk en skjeteledning som er egnet for utendørs bruk. Bruk av en skjeteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk stot.
f) Hvis bruk av elektroverktøyet i et faktig område ikke kan unngås, bruk et stromuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske stot.

3) Personlig sikkerhet

a) Vær papiasselig, se hva du gjør og bruk sunn fornuft när du bruker et elektroverktøy. Du ma aldri bruke et elektroverktøy när du er sliten eller trett, aller dersom du er pavirket av narkotiske stoffer, alkohol eller medisiner. När du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kinne fore til alvorlige personskader.
b) Bruk personlig verneutstyr. Ha alltid pa deg vernebriller. Bruk av verneutstyr som en stovmaske, sklisikre vernesko, vernehjelm eller horselsvern i passende forhold vil redusere persorskader.

c) Forhindre utilisiktet start av elektroverktoyet. Pass pa at bryteren pa elektroverktoyet er slatt av for verktoyet kopies til vegkkontakten og/eller batteriet,ller for verktoyet loftes eller bares. Hvis du holder fi ngeren pa bryteren nar du bærerelektroverktoyet, eller dersom bryteren er slatt pa nardet er koblet til en stromkilde kan det oppsta ulykker.
d) Fjern eventuelle justeringsnokler aller skrunokler for du slar pa elektroverktoyet. Dersom en justeringsnokkel aller skrunokkel er festet til en roterende del pa elektroverktoyet naret startes, kan det fore til personskade.
e) Ikke strekk ellen deg for langt.Pass pa at du.
star stodig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktoyet i uventede situasoner.
f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Lose klær, smykker ell er langt hår kan vikle seg inn i de bevegelige delene.
g) Hvis verktoyet leveres med en stovsmler erler annet oppsmlingsutstyr, ma du passe pa at disse monteres og brukes pa riktig mate. Bruk av stovoppsamler kan redusere stovrelaterte farer.
h) Ikke talett pəller overse sikkerhetsprinsippene for verktoyet selv om du har blitt godt kjent med det som ffolge av hypppig bruk. En uforsiktig handling kan pa brokdelen av et sekund forarsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjore arbeidet lettere og tryggere i denBrukshastigheten det er beregnet til.
b) Ikke bruk elektroverktoyet dersom av/pa-knappen ikke virker. Det er farlig á bruke elektroverktoy som ikke kan kontrolleres ved bruk av av/pa-knappen. Verktoyet ma da repareres.
c) Kople stopslet fra stromkilden og/eller ta batteripakken ut av elektroverktoyet, hvis dette er mulig, for du foretar justeringer, skifter tilbehør eller legger vekk elektroverktoy. Slike forebyggende sikkerhetstiltak redusere risikoen for a starte elektroverktoyet ved et uhell.
d) Lagre elektroverktoyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktoyet aller davon brukerverledningen, bruke elektroverktoyet. Elektroverktoy er farlige hvis det brukes av uerfarne personer.
e) Vedlikehold elektroverktoy og tilbehør. Kontroller at ingen bevegelige deler har LAST seg, er feiljustert, knekt, aller har andre skader som kan påvirkeBruken av elektroverktoyet. Hvis elektroverktoyet er skadet, ma det repareres ffor det brukes. Mange ulykker oppstår pajs grunn av darylig vedlikehold av elektroverktoy.
f) Hold skjaereverktoy skarpe og rene. Riktig vedlikehold av skjaereverktoy med skarpe skjaerekanter vil redusere faren for at de laser seg, samtidig som de vil vare lettere a kontrollere.
g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktoyet brukes til andre operasjoner enn det er beregnet for, kan det oppstä farlige situasjoner.

h) Hold handtak og gripefl ater tøre, rene og fri for olje og fett.

Glatte handtak og gripeflater hinder trygg handtering og kontroll av verktoyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevet verktoy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten. En lader som passer for en batteripakke, kan forarsake brannfare his den brukes med andre batteripakker.

b) Bruk bare elektroverktøyet med spesifi sert type batteripakke.

Bruk av andre batteripakker kan.fore til brannfare og skader.

c) När batteripakken不解 er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene.

Kortslutting av batteripolene kan forarsake skader ell erbrann.

d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppsta, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, ma du ogsa søke medisinsk hjelp.

Skadede eller modifi serte batterier kan ha en uforutsigbar oppforsel som medforer brann, eksplosjon uller fare for skade.

g) Følg alle ladeinstruktør og lad ikke batteripakken eller verktøyet utenfort temperaturområdet som er angitt i instruktjone.

Feil lading ell er lading ved temperaturer utenfor det angitte omradet kan skade batteriet og oke risikoen for brann.

6) Service

a) La kvalifi sert servicepersonell som kun bruker originale resvedeler utfore service pa elektroverktoyet.

Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

b) Utfør aldri service på skadede batteripakker. Service på batteripakker skal kun utfores av produsenten eller godkjente serviceleverandorer.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer.

När det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.

SIKKERHETSFORHOLDSREGLER FOR BATTERIDREVET SLAGSKRUJERN

Hold elektroverktøyet på isolerte gripeoverfl ater nár du utfær en operasjon hvor festetilbehør kankommen i kontakt med skjult kabling.

Festeanordninger somkommen ikontakt med strormfrende ledninger kan gjore eksponerte metalldeler pa elektroverktoyet strormfrende og gi operatoren elektriske stot.

FLERE SIKKERHETSADVARSLER

1. Dette er et bærbart verktøy for stramming og løsning av bolter og muttere. Bruk det kun for disse operasjonene.

2. Sorg for a holde fast verktoyet under bruk. Hvis du jegjør det, kan det oppsta ulykker erler skader. (Fig. 2)

3. Forberede og kontrollere arbeidsmiljoet. Sorg for at arbeidsstedet oppfyller alle betingelsene som legges frem i forholdsgrelene.

4. Kontroller det faktiske strammemomentet med en momentnogkkel.

5. Stopp verktoyet for du bytter rotasjonsretning. Du ma alltid slippe bryteren og vente til verktoyet har stanset for du bytter rotasjonsretning.

6. Du ma aldri ta pa delen som beveger seg. Du ma seks le delen som beveger segkommen i nærhen av hendene dine aller andre deler av kroppen din.Du kan skjaere deg ell er sette deg fast i delen som beveger seg.Du ma ogsa vare forsiktig og ikke ta pa delen som beveger seg etter at den har blitt brukt kontinuerlig over lengre tid.Den blir ganske varm og kan brenne deg.

7. Vennligst bruk angitt tilbehör som er oppfört i brukshändboken og HiKOKIs katalog. Hvis du unnlater à gjøre dette kan det oppsta ulykker aller persokade.

8. Sorg for at du installerer tilbehoret i ambolten pa en skikkelig mate. Hvis tilbehoret ikke er skikkelig installment, kan det løsne og före til persorskader.

9. Velgerfunksjon for strammemoment

O Velg strammemodus mens startbryteren slippes. Feilfunksjon kan oppsta hvis ikke dette gjores.

Passende modus varierer med boltene og materialet som bearbeides. Kjør inn noen testbolter og juster driftsinstillingen tilsvarende.

Velgerbryterne for strammemodus kan kun stilles inn etter at batteriet er installment i verktoyet og utloserbryteren har blitt trukket i en gang.

1. Elektroverktøyet er utstyrt med en temperaturbeskyttelseskrets for a beskytte motoren. Kontinuereg arbeid kan fore til at temperaturen i enheten stiger og aktiverer temperaturbeskyttelsesenheten og stopper driften automatisk. Hvis dette skjer, ma du la elektroverktøyet kjoles ned for du fortsetter bruk.

2. Motoren kan stoppe dersom verktøyet blir overbelastet.
   Hvis dette skulle skje, slipp verktøybryteren og fjern arsaken til overbelastningen.
   Unngå Å berøre forhuset, som kan bli opphetet ved kontinueregl bruk.

3. Bruk av batteriet i kalde omgivelser (under 0 grader Celsius) kan noen ganger resultere i svekket strammemoment og reduset arbeidskapasitet. Dette er imidlertid et midlertidig fenomen, og gár tilbake til det normale nár batteriet blir varmt.

4. Trykknappen kan/DDke endres mens verktoyet garr. For a.
   endre trykknappen ma du stanse verktoyet og deretter stille inn trykknappen.

5. Montere kroken sikkert. Hvis ikke kroken er godt festet, kan detøre til skader under bruk.

Nár du velger Å bære verktøyet hektet til hoftebeltet ditt, sørg for Å lysne pipen. Hvis ikke dette gjores, kan det oppstå uforutsette persorskader.

1. Ikke utsett bryterpanelet for sterke stot ell er Odelegg det. Dette kan fore til problemer.

2. Ikke se direkte inn i lyset. Slike handlinger kan resultere i øyeskader.

Riper på linsen til LED-lyset kan fore til reduset lysstyrke.

1. For a forhindre stromforbruk fra batteriet som skyldes at man glemmer a sla av LED-lyset, slukkes lyset automatisk etter cirka 10 sekunder.

2. La enhances hvile etter kontinuereglik.

3. Ikke berør hammerhuset, da det blir veldig varmt under kontinuereglik bruk.
4. Lad alltid batteriet ved en temperatur pa 0^ - 40^ . En temperatur pa mindre enn 0^ vil resultere i overladning, noe som er farlig. Batteriet kan/DDe Iades opp ved en temperatur hoyere enn 40^

Den mest passende temperaturen for lading er 20^ - 25^

1. Ikke bruk laderen kontinuierlig.
   Nár en lading er fullfort, la laderen hvile i omtrent 15 minutter før;neste batteri lades.
2. Ikke la fremmedlegemer kommt inn i apningen for tlikopling av oppladbart batteri.
3. Ikke demonter det oppladbare batteriet aller laderen.
4. Aldri kortslutt det oppladbare batteriet. Kortslutning av batteriet vil medfore et kraftig elektrisk stot og overoppheting. Det vil fere til brannskader erler at batteriet skades.
5. Ikke kast batteriet pa et bäl. Hvis batteriet er brent, kan det eksplodere.
6. Ta med batteriet til butikken der det ble kjopt sa snart batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.
7. Ikke plasser gjenstander i laderens ventilasjonsapninger. Dersom metallgjenstander eller brenbare gjenstander fores inn i laderens ventilasjonsapninger kan det fore til elektriske stot eller at laderen blir ødelagt.
8. Se erter at batteriet er skikkelig satt i. Hvis det er bare en tanke lost kan det falle ut og resultere i uhell.
9. Ikke bruk produktet hvis verktøyet eller batteriterimalene (batterifestet) er deformert.

Installasjon av et slikt batteri kan fore til kortslutning, som kan fore til roykutslipp eller antenning.

1. Hold verktoyets terminaler (batterifeste) fri for spon og stov.
   O For bruk ma du sorge for at spon og stov ikke har samlet seg i området rundt terminalene.
2. Forsök à unngå at spon eller stov på verktøyet faller ned på batteriet.
   Nár du avbryter operasjonen eller etter bruk, ma du ikke forlate verktøyet i et område der det kan bli utsatt for fallende spon eller stov.

Det kan.fore til kortslutning som kan.fore til roykutslipp erler antenning.

1. Bruk alltid verktoyet og batteriet ved temperaturer mellom -5^ og 40^ .

ADVARSEL ANGÄENDE LITHIUM-ION BATTERI

For a oke levetiden er litium-ion batteriet utstyrt med en beskyttelsefsfunksjon som stanser utgangseff ekten.

I tilfellene 1 og 3, beskrevet nedenfor, kan motoren stoppe nár du bruker dette produktet, selv om du trykker på knappen. Dette er ikke et problemi seg selv, men et risultat av beskyttelsefsfunksjonen.

1. Nár gjenværende batterieff ekt loper ut, stanser motoren. Skjer dette ma du lade opp batteriet med det samme.
2. Dersom verktøyet er overbelastet, kan motoren stanse. I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere arsaken til overbelastning. Etter dette, kan du bruke det igjen.
3. Hvis batteriet blir overoppphetet nár elektroverktøyet blir overbelastet, kan batteristrømmen bli brutt.

I dette tilfellet ma du stanse braken av batteriet og la det ble avkjolt. Etter dette, kan du bruke det igjen.

Videre, vennligst ta hensyn til falgende forholsregler og advarsler.

ADVARSEL

For a forhindre lekkasje fra batteriet, varmeutvikling, roykutvikling, eksplosjoner erler antenning, sorg for a folge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.
   Sorg for at spon og stov ikke faller på batteriet under arbeidet.
   Sorg for at spon og stov som faller pa elektroverktoyet\ ikke samler seg pa batteriet.
2. Ikke oppbevar et ubrukt batteri på et sted der det utsettes for spon eller stav.
   O For du lagrer et batteri, fjern all spon og stov som kan feste seg pa batteriet. Ikke lagre det sammen med metalldefer (skruer, spiker, og lignende).
3. Ikke stikk batteriet med en skarp gjenstand som en spiker, slå pa det med en hammer, trå pa, kast eller utsett batteriet for kraftige fysiske støt.
4. Ikke bruk et tydelig odelagt aller deformert batteri.
5. Ikke bruk batteriet til andre formal enn de som er spesifi sert.
6. Hvis batteriladingen ikke fullfores selv erter at angitt ladetid har gatt, ma du øyeblikelig stanse ytterligere lading.
7. Ikke plasser erller utsett batteriet for hoye temperaturer ellher hoyt trykk som i en mikrobolgeovn, torker ell er i en beholder under hoyt trykk.
8. Holds unna flammer umiddelbart nár ekkel lukt aller lekkasje oppdages.
9. Ikke bruk på steder der sterk statisk elektrisitetsutladning genereres.
10. Hvis det oppstär batterilekkasje, ekkel lukt, varme ell erdersom batteriet blir mistarget, deformert ell pao noen mäte virker unormalt under bruk, gjenopplading ell lagring, ma du fjerne det fra elektroverktøyet ell batteriladeren, og stanseBruken.
11. Ikke senk batteriet ned i væsker aller la noen væsker fl yte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medforer brann eller eksplosjon. Oppbevar batteriet på et kjølig, tør sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass ma unngås.

FORSIKTIG

1. Hvis det lekker væske fra batteriet og这部分kommen i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springsen, og ta kontakt med en lege øyeblinkelig.
   Hvis dette ikke gjores kan væsken fore til synsproblemer.
2. Hvis du fär væske fra batteriet på hud eller klær, vask ordentlig med rent vann, for eksempel vann fra springen, øyeblikelig.
   Væsken kan forårsake irritasjon på huden.
3. Hvis du finner rust, ekkel lukt, overoppheting, misfarging, deforming, og/eller andre uregelmessigheter nár du bruker batteriet for对不起 gang, ma du ikke bruke det, men returnere det til din forhandler eller leverandør.

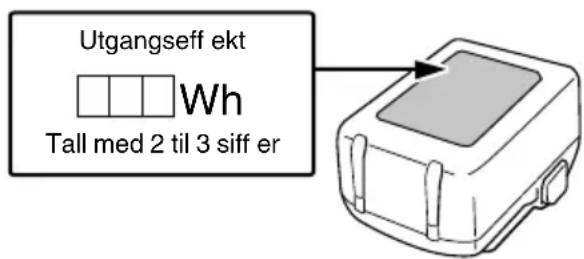

ADVARSEL

Hvis et elektrisk ledende materialekommen ikontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, folog nove reglene for folgende innhold.

O Ikke plasser elektrisk ledende objekter som spiker aller metalltråder av jern eller kopper i oppbevaringskassen.
For a unnga at kortslutning inntreffer, legg batteriet i verktoyet eller monter batteridekslet for lagring sik at ventilatoren icke er synlig.

OM TRANSPORT AV LITIUMIONBATTERIET

Nár du transporterer et litiumionbatteri, mà du ffolge ffolgende forholdsregler.

ADVARSEL

Varsle transportselskapet om at pakken ineholder et litiumionbatter, informer selskapet om utgangseff ekten og følg instruksjonene til transportselskapet nár du bestiller transport.

Lithiumionbatterier med en effekt større enn 100' ansees som fraktklasse farlige varer og krever spesielle behandlingsprosedyrer.
For transport utenlands ma du folge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet.

FORHOLDSREGLER FOR USB-ENHETSTILKOBLING (UC18YSL3)

Nár et uventet problem oppstár, kan data i en USB-enhet som er koblet til dette produktet, bløodelagt eller tapt. Sørg for alltid for at du sikkerhetskopierer data i USB-enheten for du bruker den sammen med dette produktet.

Vær oppmerksom på at selskapet vart ikke patar seg noe som helst ansvar for data som er lagret i en USB-enhet som er ødelagt eller tapt,ller for skade som kan oppsta på en Hilkoblet enchet.

ADVARSEL

O Før bruk kontrollerer du den tilkoblende USB-kabelen for defekter eller skader.
Bruk av en defekt aller skadet USB-kabel kan.fore til roykutvikling aller antenning.
Nár produkt mikke brukes, dekker du over USB-porten med gummidekslet.
Oppsamling av stov osv. i USB-porten kan forarsaker roykutvikling aller antenning.

MERK

Det kan oppsta en sporadisk pause under USB opplading.
Nár en USB-enhet ikke lades, fjern USB-enheten fra laderen.

Dersom du ikke gjør dette, kan ikke bare batteriets levetid ble reduset av en USB-enhet, men det kan øgsåFore til uforutsette ulykker.

Det er kanskje ikke mulig á lade opp noen USB-enheter, avhengig av type eller enchet.

FORHOLDSREGLER VEDRÖRENDE FUNKSJONER FOR STÖVBESKYTTELSE OG VANNTETTHET

Dette Produktet er i samsvar med beskyttelsesklassen IP56 (stovmotstand og vanntetthet) for elektrisk utstyr som er fastlagt av internasjonale IEC bestemmelser. (Bare hovedenheten er i samsvar med beskyttelsesklassen IP56 när den er utstyr med et batteri.)

[Beskrivelser av IP-koder] IP56

Vanntett beskyttelse Ma vare noen negative effekter pautstyret naret blir sprayet med kraftige vannstraler fra alle retninger (vanntett). (100 I vann per minut sprayet icirka tre minutter fra en avstand pa omtrent tre meter ved anvendelse av et sprytedyse med en diameter pa 12,5 mm).

Beskyttelse for eksterne angrep av faste gjenstander

Stov som kan forarsake uonskede effekter pa utstyret ma不信 vare i stand til a trenge inn (stovtetthet).

(Utstyret som skal legges i et testkammer uten a vare i bruk, der partikler av talkum med en diameter pa mindre enn 75 m er sveende i luften ved anvendelse av en omrorgingspumpe med en hastighet pa 2 kg per kubikkmeter i atte timer.)

Utstyret er designet for a tale virkningene av stov og vann, men det er ingen garanti for at det icke vil svikte. Ikke bruk ellra utstyret ligge pa steder hvor det er utsatt for store mengder stov, ellr pa steder hvor det er nedsenet i vann ell rtsatt for regnvann.

DELENAVN (Fig. 1 - Fig. 19)

1	Hammerhus	15	Indikatorlampe for hoy/lav modus
2	Ambolt (A)	16	Velgerbryter for automatisk stoppmodus
3	Friksjonsring (C)	17	Indikatorlampe for automatisk stoppmodus
4	LED-lys Lås	18
5	Ultrøserknapp Ladeindikatørlame
6	Bryterpanel	20	Indikatorbryter for gjenværende batterikapasitet
7	Batteri	21	Indikatorlampe for gjenværende batterikapasitet
8	Krok Skjermpanel	22
9	Händtak Spor	23
10	Trykknapp Skrue	24
11	Motor	25	3/4" sekskantet drivhylse
12	Ambolt (B) O-ring	26
13	Friksjonsring (B) Tapp	27
14	Velgerbryter for hoy/lav modus	28	1/2" sekskantet drivhylse

SYMBOLER

ADVARSEL

Folgende symboler brukes for maskinen. Sorg for a forsta betydningen av disse symbolene for maskinen tas i bruk.

	WR36DF / WR36DG : Batteridrevet slagskrujern
	For Å minske faren for skade må brukeren lese instruksjonsboken.
	Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefolge i samsvar med nasjonale lover, må elektroverktøy som har nàdd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.
= = =	Likestrom
V	Merkespenning
n0	Ubelastet hastighet
min-1	Svingninger per minutt

Bpm	Støt hast.
0	Vanlig bolt
H	Høyspenningsbolt
MT	Strammemoment (maksimum)
I	Firkantet driverstørrelse
kg	Vekt* (i henhold til EPTA-prosedyren 01/2014)
I	Slå PÅ
O	Slå AV
S	Koble fra batteriet
R	Medurs rojasjon
L	Moturs rojasjon
D	Gjenværende batteriindikator-bryter
C	Velgerbryter forøy/lav modus
4	Indikatorlampe forøy/lav modus
3	Velgerbryter for automatisk stoppmodus
2	Indikatorlampe for automatisk stoppmodus
1	Advarsel

• Avhengig av vedlapt batteri. Den tyngste vekten måles med BSL36B18 (selges separat).

Batteri

	Lys; Batteriets gjenværende kapasitet er over 75%.
	Lys; Batteriets gjenværende kapasitet er 50%-75%.
	Lys; Batteriets gjenværende kapasitet er 25%-50%.
	Lys; Batteriets gjenværende kapasitet er mindre enn 25%.
	Blinker; Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig.
	Blinker; Utmating stoppet på grunn av hoy temperatur. Fjern batteriet fra verktøyet og la det bli helt avkjølt.
	Blinker; Utmating suspendert på grunn av feil eller funksjonsceil. Problemet kan=vare batteriet, sö kontakt din forhandler.

Norsk

STANDARD TILBEHØR

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 234.

Standard tilbehör kan endres uten varsel.

ANVENDELS

Stramming og losning av alle typer bolter og muttere som brukes til a sikre strukturelle elementer

SPESIFIKASJONER

Spesifi kasjonen til dette elektroverktøyet er i listet opp i tabellen på side 233.

MERK

På grunn av HiKOKIs kontinueregige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.

Batteri

Modell BSL36A18
Spenning 36 V / 18	V (Automatisk Bryter*)
Batterikapasitet	2,5 Ah / 5,0 Ah
	(Automatisk Bryter*)

• Verktøyet vil selv automatisk bytte over.

LADING

Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

1. Kople laderens strømkabel til stikkkontakten.
   Når du kobler batteriladerens kontakt til en stikkkontakt, vil ladeindikatorlampen blinke rød (i intervaller på 1 sekund).

2. Sett batteriet i laderen. Sett batteriet fast i laderen som vist i Fig. 4 (pá side 2).

3. Lading

Nar du setter et batteri inn i laderen, ladeindikatorlampen blinke blatt.
Nar batteriet er helt oppladet, vil ladeindikatorlampen lyse gront. (Se Tabell 1)

(1) Ladeindikatorlampe indikasjon Ladeindikatorlampens indikasjoner blir som vist i Tabell 1, i samsvar med laderens aller det oppladbare batteriets tilstand.

Tabell 1

Laderstatus	Indikatorlampestatus	ndikatorbetydning
Før lading	PÅ/AV i intervaller på 0,5 sek. (RØD)	Koblet inn i stromkilden *1
Mens lading	Lyser i 0,5 sek. med intervaller på 1 sek. (BLÅ)	Ladenivå lavere enn 50%
	Lyser i 1 sek. med intervaller på 0,5 sek. (BLÅ)	Ladenivå lavere enn 80%
	Lyser kontinuerlig (BLÅ)	Ladenivå høyere enn 80%
Lading ferdig	Lyser kontinuerlig (GRØNN)
	(Kontinuerlig summelyd: omtrent 6 sekunder)
Overoppheting hvilemodus	PÅ/AV i intervaller på 0,3 sek. (RØD)	Batteriet overopphetet. Kan ikke lade. *2
Lading ikke mulig	PÅ/AV i intervaller på 0,1 sek. (LILLA)	Feilfunksjon i batteriet eller laderen *3
	(Periodisk summelyd: omtrent 2 sekunder)

1 Hvis den rode lampen fortsetter Å blinke uttered at laderen er koblet til, på du kontrollere at batteriet er satt helt inn.
2 Selv om ladingen vil starte när batteriet har kjølt seg ned, selv när det blir værende på plass, er Beste praksis Å fjerne batteriet og la det kjole seg ned på et skyggefult, godt ventiliert sted for lading.

3

O Sett batteriet welt inn.
O Sjekk for a bekrefte at det ikke sitter fremmedlegemer på batterifestet eller terminalene.

Lading vil ta lengre tid ved ekstremt lave temperaturer. Lad batteriet pa et varmt sted (som innendors).
O Ikke blokker luftventilen. Ellers vil innsiden bli overopphetet og redusere laderens ytelse.
Hvis kjoleviften ikke fungerer, ta kontakt med et HiKOKI autorisert servicesenter for reparasjoner.

(2) Angäende temperaturer og ladetid til det oppladbare batteriet

Temperaturer og ladetider vil bli som vist i Tabell 2.

Tabell 2

Modell UC18YSL3
Batterype Li-ion
Ladespenning 14,4-18 V
Temperaturer hvor batteriet kan lades		0°C-50°C
Ladetid for batterikapasitet, ca. (Ved 20°C)	1,5 Ah 15 min
	2,0 Ah 20 min
	2,5 Ah 25 min
	3,0 Ah	20 min(BSL1430C,BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32 min
	6,0 Ah 38 min
	8,0 Ah 52 min
Multivolt-batteri	1,5 Ah (×2 enchet)	20 min
	2,5 Ah (×2 enchet)	32 min
	4,0 Ah (×2 enchet)	52 min
Antall battericeller 4-10
Ladespenning for USB 5 V
Ladestrom for USB 2 A
Vekt 0,6 kg

MERK

Ladetiden kan variere avhengig av temperatur og stromkildens strømspenning.

4. Kople laderens strømkabel fra stikkontakten.

5. Hold fast laderen og trekk ut batteriet.

MERK

Pass pà a trekke ut batteriet fra laderen etter bruk og oppbevar det.

Nár det gjelder elektrisk utlading for nye batterier osv.

Ettersom den innvendige kjemiske substansen i nye batterier og batterier som/DDke har blitt brukt over en lengre periode icke er aktivert, kan den elektriske utladingen vare lav nar du bruker dem for Forste og annen gang. Dette er et midlertidig fenomen, og normal tid som kreves for opplading vil gjenopprettes ved a lade batteriene 2-3 ganger.

(1) Lad opp batteriene for de er helt utladet.
Nár du føl er at strømmen til verktøyet blir svakere, ma du stoppe Å bruke verktøyet og lade opp batteriet. Hvis du fortsetter Å bruke verktøyet og lade ut den elektriske strømmen, kan batteriet bli skadet og dets levetid vil bl i kortere.
(2) Unngå opplading ved høye temperaturer.

Et oppladbart batteri vil vare varmt like etter bruk. Hvis et slikt batteri lades opp pa nytt like etter bruk, vil den innvendige kjemiske substansen forringes, og batteriets levetid vil bli forkortet. La batteriet vare og lad det opp fetter at det har kjolt seg ned en stund.

FORSIKTIG

O Hvis batteriet lades mens det er varmt, har det enten blitt stäende for lenge pa et sted utsatt for direkte sollys aller fordi batteriet nettopp har vaert i bruk, begyinner laderens indicatorlampe Å lyse i 0,3 sekunder, for deretter Å vare slukket i 0,3 sekunder (av i 0,3 sekunder). I dette tilfellet ma batteriet kjoles ned før ladingen starter.
O Nár ladeindikatorlampen blafrer (med intervaller på 0,2 sekunder), má du kontrollere om det finnes fremmedlegemeri laderens batterikkontakt. Hvis det ikke finnes noen fremmedlegemeri, er det mulig at batteriet aller laderen er defekt. Ta den med til et godkjent servicesenter.

MONTERING OG BRUK

Handling	Figur	Side
Ta ut og sette inn batteriet	3	2
Lading	4	2
Gjenværende batteriindikator	5	2
Demontering og montering av krok	6	3
Hvordan bruke kroken	7	3
Montere kontakten*1 (WR36DF)	8	3
Montere kontakten*1 (WR36DG)	9	3
Reversere rotasjonsretning	10	3
Bryterbruk	11	4
Hvordan bruke LED-lampen*2	12	4
Velgerfunksjon for strammemodus*3	13	4
Valgbryter for automatisk stoppmodus	14	4
Automatisch stoppmodus	15	4
Automatisch sakte modus	16	4
Lade opp en USB-enhet fra et strømuttak	17-a	5
Lade opp en USB-enhet og et batteri fra et strømuttak	17-b	5
Hvordan lade opp USB-enhet på nytt	18	5
När ladingen av en USB-enhet er fullført	19	5
Valg av tilbehør	-	235

*1 Installere en stikkontakt

Velg kontakten som skal brukes.

[WR36DF]
(1) Skyv Ö-ringen ut av sporet, deretter juster hullet til kontakten med hullet i ambolten og sett ambolten i stikkontakten.
(2) Sett pluggen inn i kontakten.
(3) Mens du passer på at pluggen ikke faller, på du feste O-ringen til sporet på kontakten.
[WR36DG]
(1) Juster de firkantepe delene av hylsen og ambolten med hverandre.
(2) Pass på Å montere hylsen godt ved Å skyve den heltinn i ambolten.
(3) Nár du fjerner hylsen, trekker du den ut av ambolten.

Norsk

*2 Hvordan bruke LED-lampen

For a forhindre stromforbruk fra batteriet som skyldes at man glemmer a sla av LED-lyset, slukkes lyset automatisk etter cirka 10 sekunder.

*3 Velgerfunksjon for strammemodus

FORSIKTIG

Velg strammemodus mens startbryeren slippes.

Feilfunksjon kan oppstå hvis ikke dette gjores.

MERK

Den passende modusen vil variere avhengig av skruen og materialet som skrus. Juster innstillingen for stramningsmodus ved a prove a trekke til fl ere skruer.
O Stramningsmodus kan ikke endres medindre det oppladbare batteriet er montert i verktoyet og bryteren er trukket inn.
(1) Velgerbryter for hoy/lav modus (Fig. 13)

Strammemodusen veksler mellom 4 forskjellige rotasjonshastigheter hver gang du trykker pa velgerbryteren for hoy/lav modus.

(2) Velgerbryter for automatisk stoppmodus (Fig. 14)

Hver gang du trykker pa velgerbryeren for automatisk stoppmodus, veksler den automatiske stoppfunksjonen mellom PÅ og AV.

Innstilling for hoy/lav hastighetsmodus

AnteDP	AnteDP	AnteDP	AnteDP
Modus 1600 min-1	Modus 2900 min-1	Modus 31200 min-1	Modus 41500 min-1
Automatisch stopptid: AV
BRUK:[Modus 1 og 2] For arbeid som krever fi njusteringer. [Modus 3] For arbeid som krever at kraften dempes. [Modus 4] For arbeid som krever;bade stor kraft og høy rotasjönshastighet.

(3) Automatisk stoppmodus (Fig. 15)

Stopper automatisk etter en forhandsinnstilt tid.

Skyv trykkknappen til posisjon forover ("R"), og trykk deretter på valgbryeren for automatisk stoppmodus for a velge innstillingen.

Innstilling for automatisk stoppmodus

AUTO STOP	AUTO STOP	AUTO STOP	AUTO STOP
Modus 1 600 min-1	Modus 2 900 min-1	Modus 3 1200 min-1	Modus 4 1500 min-1
Automatisch stopptid: Stopperinnen 1,2 sekunder etter at slaget inntreff er.
BRUK: [Modus 1]Midlertidig stramming av stålramme osv. [Modus 2]Midlertidig stramming av hjulmutter på truck, rør osv. [Modus 3 og 4]Midlertidig stramming på tungt maskineri, brobjelker osv.

(4) Automatisk sakte modus (Fig. 16)

Stopper ved en forhandsinnstilt tid og/eller endrer hastigheten automatisk til en forhandsinnstilt hastighet.
Skyv trykkknappen til posisjon forover ("L"), og trykk deretter på valgbryteren for automatisk stoppmodus for ä velge innstillingen.

Innstilling for automatisk sakte modus

MODUS 1 600 min-1	MODUS 2 900 min-1	MODUS 3 1200 min-1	MODUS 4 1500 min-1
[Bryterkraft: Maksimum] Pause i 0,5 sekunder etter deteksjon av at bolten er løsnet. ↓ Rotasjonshastigheten reduseres til 60-350 min-1, avhengig av hvor langt bryteren trekkes inn etter omstart. (Rotasjonen stopper ikke etter omstart.)
[Bryterkraft: Halvveis] Pause i 0,5 sekunder etter deteksjon av at bolten er løsnet. ↓ Rotasjonshastigheten reduseres som fjolger, avhengig av hvor langt bryteren trekkes inn etter omstart. (Rotasjonen stopper ikke etter omstart.)
60-330 min-1	60-500 min-1	60-660 min-1	60-830 min-1
BRUK: For arbeid medøy løsne bolter eller muttere.

Denne funksjonen hjelper til a forhindre at muttere faller ned nár de Iøsnes.

MEBK

Avhengig av faktorer som bolt-ller mutterstørrelse, hylse som brukes og graden av stramming, er det en risiko for at mutrene ved et uhell faller ned hvis mutteren Iosner fra skruegjengen mens elektroverktoyet er i bruk.

En slitt aller deformert sekskantet aller firkantethullet kontakt vil ici gi tilstrekkelig stramming til monteringen mellom mutteren aller ambolten og derfor.fore til tap av strammemoment. Vær oppmerksom på at kontakthullene slites periodisk og bytt dem ut med nye ved behov.

2. Inspisere monteringsskruene

Gjennomfor regelmessig konroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er lose, stram dem umiddelbart. Unnlatelse av a gjore dette kan fore til alvorlig fare.

3. Vedlikehold av motoren

Motorrotasjonen er delve "hjertet" til elektroverktoyet. Vær forsiktig sik at rotasjonen ikke blir skadet og/elle våt av olje eller vann.

4. Inspeksjon av terminaler (verktøy og batteri)

Kontroller at spon og stov ikke har samlet seg pa terminalene.

Sjekk jevnlig for, under og etter operasjonen.

FORSIKTIG

Fjern eventuell spon stov som kan ha samlet seg pata terminalene.

Det kan oppsta feil hvis ikke dette gjores.

5. Rengjaring pa utsiden

Nár verktóyet er misfaret, tork av det med en myk og torr klut ell er enn klut fuktet med sapevann. Bruk ilke kloroppløninger, bensin eller malingstynnere da disse kan lose opp plasten.

6. Lagring

Oppbevar elektronverktøyet og batteriet pa et sted der temperaturen er under 40^ og utenfor barns rekkevidde.

MERK

Lagring av litium-ion batterier.

Sorg for at lithium-ion batteriene er fulladet f#r de skal lagres.

Oppbevaring av batteriene i lengre tid (3 maneder erer mer) med lav ladetilstand kan fore til redusert ytelse, vesentlig reduksjon av batteriets brukstid aller at batteriene ikke holder på ladingen. Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.

Hvis batteriennes brukstid er veldig kort til tross for gjentatt lading og bruk, ma du anse batteriene som defekte, og kjpe nye batterier.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, ma overholds ved drift og vedlikehold av elektroverktøy.

Viktig melding om batteriene til HiKOKI batteridrevne elektroverktoy

Bruk alltid et av vare spelialproduserte batterier. Vikan不解 garantere sikkerheten og ytelsen til vare elektronverktoy hvis de brukes sammen med andre batterier enn de som er utpekt av oss,ller hisis batteriet er demonter og modifi sert (slik som demontering og bytte av celer erer andre indre deler).

GARANTI

Vi garanterer HiKOKI elektroverktoy i samsvar med lovfestet/landsspesifi kke forskrifter. Denne garantiendekker ikke feil eller skader på grunn av misbruuk, vanstell,ller normal slitasje.Hvis du onsker á klage, vennligst send elektroverktoyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av dennebrukerveiledningen, til et autorisert HiKOKI-verksted.

Informasjon om luftbarne lyder eller vibrasjoner

De malte verdiene ble fastsatt i samsvar med EN62841 og erklært i samsvar med ISO 4871.

Malt A-veid lydeff ektniva: 109 dB (A) (WR36DF)

108 dB (A) (WR36DG)

Malt A-veid lydtrykkniva: 98 dB (A) (WR36DF)

97 dB (A) (WR36DG)

Usikkerhet K: 3 dB (A).

Bruk horelvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifolge EN62841.

Vibrasjon emisjonsverdi a_h = 17.7m / s (WR36DF)

16,8 m/s² (WR36DG)

Usikkerhet K = 1,5 m/s²

Den oppgitte totale vibrasjonsverdien og den oppgitte stoyutslipspsverdien er malt i henhold til en standard testmetode og kan brukes til a sammenigne ett verktøy med et annet.

De kan ogsa brukes til en forelopig vurdering av eksponderingen.

ADVARSEL

O Vibrasjons- og stoyutslippene under faktisk bruk av elektroverktoyet kan avvike fra den oppgitte totalverdien avhengig av hvordan verktoyet brukes, spesielt hvilket arbeidsstykke som behandles; og

• Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil ære under de gjeldende bruksforholdene, for ä beskytte brukeren (vurdert i forhold til braken, som hvor mange ganger maskinen er slätt på eller av og tomgangskjöring i tillegg til aktiv bruk).

MERK

På grunn av HiKOKIs kontinuierlige forsknings- og utvikingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

PROBLEMSNING

Bruk inspeksjone i tabellen under hvis verktoyet ikke virker normalt. Hvis dette ikke lser problemet, konferer med din forhandler eller HiKOKI autorisert servicesenter.

Symptom Mulig Årsak Løsning
Verktøyet virker ikke Ingen gijenværende batteristrøm Lade batteriet.
Verktøyet stoppet plutselig V	Verktøyet ble overbelastet Bli kvitt problemet forårsakeroverbelastingen.
	Batteriet er overopphenet. La batteriet avkjøles.
	Bryteren ble holdt nede i 5 minutter ellermer.	Dette er/DDke en funksjonsfeit.Motoren ble automatisk stoppet for Åforhindre svikt av verktøyet.
Verktøykontakter-kan ikke moneres-faller av-kan ikke fjernes	Formen på festedelen passer/DDke Pass	på at du bruker hylser med riktigkvadratrevstørrelse.WR36DF: 19 mmWR36DG: 12,7 mm
Bryteren kan/DDke trykkesinn	Trykkknappen er halvveis trykket inn	Trykk knappen hardt ned i ønsket posisjonfor den ønskede rojasjonsretningen.
En unormal hoyfrekventstoy oppstår.när bryterentrekkes ut.	Bryteren trekkes bare litt ut. Dette er/DDke en fukksjonsfeit.Det oppstår/DDke.hvis bryfteren er trukkethelt ut.
Batteriet kan/DDkeinstalleres	Forsøker.dd Installere et annet batteri enn det som er spesifi sert for verktøyet.	Vennligst installer er batteri med fl ere volt-typer.
