| Produkttyp | Batteridriven slagskruvdragare |
| Märke | HiKOKI |
| Modell | WR36DG |
| Nominell spänning | 36 V / 18 V (automatisk omkoppling) |
| Batterikapacitet | 2,5 Ah / 5,0 Ah (beroende på batteri) |
| Tomgångsvarvtal (läge 1) | 600 min⁻¹ |
| Tomgångsvarvtal (läge 2) | 900 min⁻¹ |
| Tomgångsvarvtal (läge 3) | 1200 min⁻¹ |
| Tomgångsvarvtal (läge 4) | 1500 min⁻¹ |
| Autostoppläge | Ja (stopp efter 1,2 s slag) |
| Automatiskt långsamt läge | Ja (hastighetsreducering efter lossdragning) |
| LED-belysning | Ja (automatisk avstängning efter 10 s) |
| Batteriladdningsindikator | Ja (4 nivåer) |
| Skyddsklass | IP56 (damm- och vattenbeständig) |
| Batterityp | Litiumjon (BSL36A18) |
| Laddare | UC18YSL3 (med USB-port) |
| Ljudtrycksnivå | 97 dB (A) |
| Ljudeffektnivå | 108 dB (A) |
| Vibrationsvärden | 16,8 m/s² (slagdragning) |
| Underhåll och rengöring | Rengör med torr trasa eller tvålvatten; undvik lösningsmedel |
| Garanti | Enligt nationella bestämmelser (se certifikat) |
Vanliga frågor - WR36DG HiKOKI
Användarfrågor om WR36DG HiKOKI
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Skruvdragare i PDF-format gratis! Hitta din manual WR36DG - HiKOKI och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. WR36DG av märket HiKOKI.
BRUKSANVISNING WR36DG HiKOKI
(Oversätting av ursprungliga instruktioner)
ALLMÄNNASÄKERHETSVARNINGAR FÖRELEKTRISKA VERKTYG
WARNING
Läs alla sakerhetsvarningar, instruktioner, Bilder och specifikationer som medfoljer detta elektriska verktyg. Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada.
Spara alla varninger och instruktioner for framtida referens.
Uttrycket "elektriskt verktyg" i varninger harvisar till ditt eldrivna (med sladd) ell batteridrivna (sladdlost) elektriska verktyg.
1) Sakerhet pa arbetsplats
a) Hall arbetsplatsen ren och valbelyst.
Rörga aller mörka arbetsplatser inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva omgivningar, som tex i narvaro av antändiga vātskor, gaser aller damm.
Elektriska verktyg bildar gnistor som kan antanda dammet aller angorna.
c) Håll barn och kringstaende på avständ nar du arbetar med att elektriskt verktyg.
Distraktioner kan fá dig att tappa kontrollen.
2) Elektrisk sakerhet
a) Det elektriska verktygets stickpropp maste matcha uttaget. Modificera aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg.
Omodifi erade stickproppar och matchande uttag minskar risken for elstotar.
b) Undvik kroppskontakt med jordade ytor som tex ror, varmeelement, spasar och kylskap.
Det finns ökad risk För elstötar om din kropp ár jordad.
c) Utsatt inte elektriska verktyg for regn aller vata.
Om vattenkommen in i ett elektriskt verktyg okar risiken for elstotar.
d) Misshandla inte sladden. Använd aldrig sladden För att bara, dra eller dra ur sladden till det elektriska verktyget.
Häll sladden borta frän varme, olja, skarpa kanter eller rörliga delar.
Skadade eller tilltrasslade sladdar ökar risken for elstötar.
e) Använd en forlängningssladd som ar lamplig für utomhusbruk nar du arbetar med det elektriska verktyget utomhus.
Användning av en sladd som ar lamplig for utomhusbruk minskar risken for elstötar.
f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.
Använding av en jordfelsbrytare minskar risken for elektrisk stöt.
3) Personlig sakerhet
a) Var vaksam, se upp med vad du gör och använd sunt fornuft Near du arbetar med ett elektriskt verktyg.
Använd inte elektriska verktyg nar du ar trött, drog-ller alkoholpaverkad aller har tagit mediciner.
Ett ögonblicks ouppmärksamhet under arbetet kan resultedera i allvarliga personskador.
b) Använd personskyddsutrustning. Ha alltid ögonskydd.
Skyddsutrusting som till exemplen en ansiktsmask, glidfria sakerhetsskor, hjalm aller horselskydd for tillampliga forhallanden minskar personskadorna.
c) Förebygg oavsiktlig start. Set till att omkopplaren stär i läge av innan du ansluter det elektriska verktyget till strömköllan och/eller batteriet, tar upp eller bar verktyget.
Att bāra det elektriska verktyget med fingret pa omkopplaren ell er kraftansluta det elektriska verktyget dā omkopplaren ar pa inbuder till olyckor.
d) Avlagsna eventuell justeringsnyckel eller skruvnyckel innan du startup det elektriska verktyget.
En skruvnyckel aller nyckel som lamnats kvar pa en roterande del av det elektriska verktyget kan resultera i personskador.
e) Sträck dig inte für langt. Stå alltid stadigt på fötterna ochhall balansen.
Pá sá satt fár du bättre kontroll over det elektriska verktyget i ov⁺ntade situationer.
f) Klä dig korrekt. Ha inte på dig vida, lõsa kläder eller smycken. Häll ditt här och dina kläder borta frän rörliga delar.
Vida kläder, smycken aller langt帽子 kan fastna i de rörliga delarna.
g) Omtillbehörforansluttingavdammuppsugningsoch damminsamlingsanordninger ingár, se dà till att dessa anordninger ansluts och används på korrekt satt.
Använding av damminsamling kan minska dammlaterade faror.
h) Låt inte vanan av regelbunden användning av verktyg tillata dig att bli För självsaker och ignorera verktygssakerhetsprinciper.
En oforsiktig atgard kan orsaka allvarlig skada inom en brakdel av en sekund.
4) Användning och skötsel av elektriska verktyg
a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg für det du sca gora.
Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det ar avsett für.
b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Frän eller Till.
Elektriska verktyg som inte kan kontrolleras med omkopplaren ar farliga och maste repareras.
c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det ar avtagbart fran det elektriska verktyget innan du gör justeringar, byter tillbehör erler forvarar det elektriska verktyget.
Sádana forebyggande sakerhetsatgärder minskarrisken for att det elektriska verktyget startup oavsiktligt.
d) Forvara elektriska verktyg som inte används utom räckhäll for barn och låt inte personer som ar obekanta med verktyget aller dessa instruktioner använda verktyget.
Elektriska verktyg ar farliga i händerna på otränade användare.
e) Underhall elektriska verktyg och accessoarer. Kontrollera med avseeende på felaktig inriktning aller om rorliga delar karvar, om delar har spruckit samt alla andra tillstand som kan paverka verktygets drift. Om verktyget ar skadat se till att det repareras innan du anvander det.
Många olyckor Förorsakas av dåligt underhällna verktyg.
f) Håll skärverktygen skarpa och rena.
Korrekt underhällna skärverktyg med skarpa skäreggar karvar inte och ar lättare att kontrollera.
g) Använd det elektriska verktyget, tillbehör och hardmetallskar etc. i enlighet med dessa instruktioner, samtidigt som du tar arbeitsfürhällanden och det arbete som skautforas med i beräkningen.
Att anvanda det elektriska verktyget forandra andamal an det ar avsett for kan resultera i farliga situationer.
Svenska
h) Hall handtag och gripytor torra, rena och fria fran olja och fett.
Hala handtag och greppytor tillater inte saker hantering och kontroll av verktyget i ovantade situationer.
5) Användning och vård av batteriverktyg
a) Ladda endast med laddare som angetts av tillverkaren.
En laddare som passar for en typ av batteri kan orsaka brandfara om den anvand med ett annat batteri.
b) Använd verktyg endast med specifici kt avsedda batteri.
Använding av annat batteri kan ansaka risk for skada eller brand.
c) När batteriet inte används forvara det franskilt fran andra metallföremål sö som gem, mynt, nycklar, spikar, skruvar aller andra metallföremål som kan orsaka anslutning fran en pol till en annan.
d) Vid oriktigt handhavande kan vatska komma ut fran batteriet; undvik kontakt. Om kontakt av misstag sker, spelà med vatten. Om vatskakommen i ögonen sök medicinsk hjälp.
Vatska som lacker fran batteriet kan orsaka irritation ell erbrnskador.
e) Använd inte ett batteri aller verktyg som har skadats aller modifi erats.
Skadade aller modifi erade batterier kan uppvisa oforutsagbart beteende som leder till brand, explosion aller risk for skada.
f) Utsatt inte batteriet aller verktyget for brand ell er overdriven temperatur.
Exponering for brand eller temperatur over 130^ kan orsaka explosion.
g) Följ alla laddningsinstruktioner och ladda inte batteriet aller verktyget atanfor det temperaturinterval som anges i instruktionerna.
Felaktig laddning eller laddning vid temperaturerutanfor det angivna intervallet kan skada batteriet och öka risken for brand.
6) Service
a) Låt en kvalifi cerad reparator utföra service pa ditt elektriska verktyg och använd bara identiska reservdeler.
Detta garanterar att det elektriska verktyget alltid ar sakert och fungerar som det ska.
b) Serva aldrig skadade batterier.
Service av batterier fär endast utföras av tillverkaren erller auktoriserade serviceleverantörer.
FÖREBYGGANDE ÅTGÄRD
Häll barn och bräckliga personer på avständ.
När verktygen inte används skadeforallas utom räckhäll for barn och bräckliga personer.
SÄKERHETSVARNINGAR FÖR BATTERIDRIVEN MUTTERDRAGARE
Häll det elektriska verktyget vid isolerade greppytor när du utfor att arbete dar fastet kan komma i kontakt med gömda kablar.
Fästen somkommen i kontakt med en "ledande" ledning kan gora utsatta metalldilar pa det elektriska verktyget "ledande" och ge operatoren en stöt.
YTTERLIGARE SAKERHETSVARNINGAR
-
Detta arett barbart verktyg for atdragning och lossning av bultar och muttrar.Anvand det endast for detta.
-
Se till att hälla verktyget ordentlich under användning. Om du inte gör det kan det resultera i olyckor aller skador. (Bild 2)
-
Förberedelse och kontroll av arbetsmiljo Se till att arbetsplatsen uppfyller alla villkor i foreskrifterna.
-
Kontrollera aktuell atdragningsmoment med en momentnyckel.
-
Stanna verktyget innan rotationsriktningen andras. Slapp alltid avtryckaren och vanta tills verktyget har stannat helt innan rotationsriktningen andras.
-
Vidrōr aldrig roterande delar. Låt inte den roterande delen komma nāra händer aller andra kroppsdelar. Du kan skára dig aller fastna i den roterande delen. Var ocksø noga med att inte vidröra roterande del after att den anvænts länge utan avbrott. Den blir mycket verm och kan orsaka brännskador.
-
Anvand de avsedda tillbehoren som fi nns angivna i braupsanvisingen och HiKOKIs katalog. Det kan annarsresultera i olyckor uller skador.
-
Se till att montera tillbehoren ordentlich på anslaget. Om tillbehoren inte sitter fast ordentlich kan de lossa och orsaka skador.
-
Funktionsväljare for atdragningsläge
Välj atdragningsläge medan avtryckaren ar frisläppt. Underlatenet att gora detta kan leda till Funktionstörning.
Lampligt lage varierar beroende pa bultarna och materialet som sca skruvas. Skruva in nagra testskruvar och justera lagesinstallningen i enliget darmed.
Väljaromkopplaren for atdragningsläge kan endast stallas in nar batteriet har installerats i verktyget och avtryckaren har dragits en gäng.
-
Det elektriska verktyget ar utrustat med en temperaturskyddskrets for att skydda motorn. Kontinuerigt arbete kan fajenhetens temperatur att stiga, vilket aktiverar temperaturskyddskretsen och driften stoppas automatiskt. Om detta intraffar, lat det elektriska verktyget svalna innan du fortsetter anvandningen.
-
Motorn kan stanna nar verktyget überbelastas. Om detta skulle handa, slapp upp verktygets brytare och avlagsna orsaken for overbelastningen.
Undvik att vidrøra fråmre kapan som kan bli varm under kontinuerlig drift.
-
Användning av batteri under kalla Förhallanden (kallare an 0^ ) kan ibland resultera i svagare Åtdragningsmoment och nedsatt arbetsförmåga. Detta ar emellertid att temporärt fenomen, somkommen att ätergå till normalt tillständ nar batteriet blir uppvärmt.
-
Trycknappens lage kan inte andras nar elverktyget roterar. For att andra trycknappens lage, stoppa elverktyget och stall sedan in trycknappen.
-
Se till att satta fast kroken ordentlich. Om kroken inte sitter ordentlich kan det leda till en olycka.
Se till att lossa verktygskonan när du valjer attbara verktyget krokat pa ditt balte. Om du inte gör detta kan oväntade skador uppsta.
-
Utsatt inte brytarpanelen for kraftiga stotar aller hasonder den.Det kan leda till problem.
-
Titta inte direkt in i Ijuset. Det kan orsaka skador pa ögonen.
Torka av smuts och sot som fastnat på LED-lampans lins med en mjuk trasa med iaktagen försiktigkeit sä att linsen inte repas.
Repor pà LED-lampans lins kan leda till minskad Ijusstyrka.
- För att forhindra onödig stromforbrukning av batteriet på grund av att du glömt stanga av LED-lampan släcks ljuset automatiskt after ungefär 10 sekunder.
- Paus vid langvarig användning.
- Vidrör inte slaghuset dà det blir vändigt varm vid kontinuerlig användning.
- Ladda alltid batteriet vid en temperatur pa 0^ - 40^ . En temperatur under 0^ resulterar i overladdning vilket ar farligt. Batteriet fár inte laddas vid en temperatur högre an 40^ .
Den lampligaste temperaturen for laddning 20^ - 25^ - Använd inte laddaren oavbrutet.
När en laddning ár klar, lát laddaren vila i cirka 15 minuter innan nasta laddning av batteriet. - Se till att inga främande foremal hamnar i verktyget genom batteriöppningen aller uttagen.
- Ta aldrig isär vare sig det uppladdningsbara batteriet aller laddningsaggregatet.
- Se till att det uppladdningsbara batteriet inte kortsluts. Kortslutning av batteriet kan orsaka en stor elektrisk strom och overhetting. Det leder till brännskada eller skada på batteriet.
- Kasta inte batteriet i öppen eld. Om batteriet blir brant kan det explodera.
- Så snart batteriets afterladdningstid blir für kort for verktygets praktiska använding, skall du Föra eller skicka batteriet till äterförsäljaren. Kasta inte bort det urladdade batteriet med sopor.
- Se till att inga foremål erler främande ømnen hamnar i laddningsaggregatets ventilationshal. Isattning av metallforemål erler lattantändiga objekt i ventilationshalenkommen att resultera i elektriska överslag och skador på laddningsaggregatet.
- Kontrollera att batteriets isätting i verktyget har skett på korrekt satt. Slarvig istätting kan medfora risk for olycksfall beroende på att batteriet faller ut ur verktyget.
- Använd inte Produkten om verktyget aller batteripolarna (batteriluckan) ar deformerade.
Att montera ett sādant batteri kan orsaka kortslutning vilket kan leda till rokutslapp erer antändning. - Håll verktygets anslutningar (batterilucka) fri是从 span och damm.
Ö Färe användning, se till att span och damm inte har ansamlats i området vid terminalerna.
Försköt att undvika att span aller damm på verktyget hamnar på batteriet under drift.
När du avbryter drift aller after använding, lamna inte verktyget i ett omrade dar det kan utsattas for fallande span aller damm.
Detta kan orsaka kortslutning som kan leda till rökutveckling eller brand. - Anvand alltid verktyget och batteriet vid temperaturer mellan -5^ och 40^ .
WARNING FÖR LITIUMJONBATTERI
For att forlänga livstiden ar litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning.
I handelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget felutan ett risultat av skyddsfunktionen.
- När kvarvarande batterikraft tar slut stannar motorn.
I detta fall ladda omedelbart upp det.
-
Om verktyget ar überbelastat kan motorn stanna. Om sa harder slapp knappen pa verktyget och ta atgarda orsaken till overbelastningen. Du kan anvanda det igen nar det svalnat.
-
Om batteriet overhettas under for hog belastning kan batteriet ta slut.
Om detta hander, sluta anvanda batteriet och lát det svalna. Du kan anvanda det igen nar det svalnat.
Vidare, var god beakta foljande varningar och foreskrifter.
WARNING
For att forebygga lackage fran batteri, varmeutveckling, rok, explosion och eldsvada, var god beakta foljande forsiktighetsatgarder.
- Se till att damm och smuts inte samlas pa batteriet.
O Vid arbete se till att damm och smuts inte faller pa batteriet.
Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet.
O Forvara inte batteri som inte anvands pa en plats dar de utsats for damm och smuts.
Innan forvaring av ett batteri avlagsna eventuelt damm och smuts som har fastnat pa det och forvara det inte tillsammans med metallforemal (skruvar, spikar etc.). - Gör inte hal i batteri med skarpa foremål sa som spik, slå med hammare, stampa på eller kasta foremål på eller utsätt batteriet for fysisk pafrestning.
- Använd inte uppenbarigt skadat batteri eller batteri som ar deformerat.
- Använd inte batteri für andra syften an de som anges.
- Om batteriladdningen inte lyckas avslutas trots att den angivna laddningstiden passerat, stoppa omedelbart vidare laddning.
- Utsatt inte batteriet for hoga temperaturer aller högt tryck sa som i en mikrovagsugn, hartork aller hogtrycksbehallare.
- Håll borta frän eld sö snart lækage eller illaluktande likt upptäcks.
- Använd inte på plats)där stark statisk elektricitet skapas.
- Om batteriet lacker, luktar illa, blir varmt, missfargat aller missformerat eller pa nagot satt upplevs som onormalt vid anvandning, laddning aller forvaring, ta omedelbart bort det fran verktyget aller batteriladdaren och sluta anvanda det.
- Lagg inte batteriet i vatskor och se till att vatskor inte trangler in i det. Om en konduktiv vatska, exemplvis vatten, skulle komma in i batteriet kan det skadas och antandas eller explodera. Forvara batteriet pa en sval, torr plats, borta fran brannbara och lattantandiga foremal. Batteriet far inte utsattas for miljoer med fratande gas.
FÖRSIKTIGT
- Om vatska som lacker fran batterietkommen i ogonen gnid inte ogonen och skolj dem val med friskt rent vatten fran en kran och kontakta omedelbart medicinsk hjälp.
Om inget gös kan vatskan orsaka ögonproblem. - Om vatskankommenikontakt med din hud eller dina klader, tvatta omedelbart val med rent vatten s asom fran en kran. Det finns en chanss att det kan orsaka hudirritation.
- Om du upptäcker rost, dalg lukt, overhettning, missfargnng, deformering och/eller andra ovanligheter纳税 du anvander batteriet for forsta gangen anvand det inteutan lamna tillbaka det till din aterforsaljare erer handlare.
WARNING
Omett främande elektriskt ledande materialkommen i kontakt med batteriets anslutningar,kan batteriet kortslutas ochfororsakabrand.Vidforallvltiumjonbatterier,se till att folja nedanstäende anvisningar.
- Placerainte ledande foremal som spikar och ledninger i stal eller koppar i forvaringsfacket.
For att undvika kortslutning, montera batteriet i verktyget aller satt pa batteriskyddet vid forvaring for att dolja ventilatorn.
ANGÄENDE TRANSPORT AV LITIUMJONBATTERIER
lakta foljande forsiktighetsatgärder nar litiumjonbatterier transporteras.
WARNING
Meddela transportföretaget att ett paket innehälter ett litiumjonbatteri, informera företaget om dess uteffekt och folj transportföretagets instruktioner nar Transporten arrangeras.

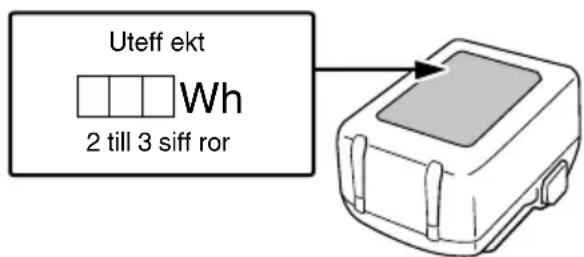

Lithiumbonbatterier som overskrider en uteff ekt pa 100 Wh klassifi ceras som farligt gods ochkommen att krava en särskild behandlingsprocedur.
For transport utomlands maste du uppylla internationell lagstiftning samt destinationslandets regler och forordninger.
FÖRSIKTIGHETSÄTGÄRDER FÖR ANSLUTNING AV USB-ENHET (UC18YSL3)
När att ovāntat problem uppstār kan data i den USB-enhet som ār ansluten tillenna produit skadas ellororas. Se alltid till att sakerhetskopiera all data som finns pa USB-enheten fore användning medenna produit.
Var uppmärksam på att vart foretag inte accepterar nagot som helst ansvar for data som lagrats i en USB-enhet som skadas eller forloras, och inte heller for eventuella skador som kan uppsta på en ansluten enchet.
WARNING
Ö Färe användning, kontrollera den anslutande USB-kabeln für eventuella defekter aller skador.
Använding av en defekt aller skadad USB-kabel kan leda till rökutveckling aller brand.
När Produkten inte används, tack over USB-porten med gummiskyddet.
Ansamling av damm etc. i USB-porten kan orsaka rokutveckling aller brand.
ANMARKNING
O Någon enstaka paus kan forekomma under USB-uppladdningen.
Nar en USB-enhet inte laddas, ta bort USB-enheten ur laddaren.
Underlatenet att gora detta kan inte bara reducera USB-enhetens batterilivslangd, men kan även leda till ovantade olyckor.
Vissa USB-enheter kanske inte kan laddas, beroende pa typen av enchet.
FÖRSIKTIGHETSÄTGÄRDER GÄLLANDE DAMMBESTÄNDIGHET OCH VATTENTÄTANDE FUNKTIONER
Denna produit uppyller IP56 skyddsklass (dammbeständighet och vattentäthet) for elektrisk utrustning som foreskrivs av de internationella IEC-förordningarna. (Endast huvudenheten uppyller IP56 skyddsklass nar den ar utrustad med ett batteri.)
[Beskrivning av IP-koder]
IP56
Skyddsklass for vatteninträngning
Far inte finnas nagra negativa effekter pa utrustingen nar den besprutas med kraftfulla vattenstralar fran alla hall (vattentat).
(100 L vatten per minut sprutas under cirka tre menor frän att avstand av cirka tre meter med användning av ett sprutmunstycke med en diameter av 12,5 mm.)
Skyddsklass for extern stöt av fasta foremål
Damm som kan orsaka skadliga effekter på utrustningen fär inte ha möljighet att komma in (dammbeständig).
(Utrustningen lämnas icede manovrerbar i en provkammare i vilken talkpartiklar med en diameter av mindre an 75 m svavar i luften med hjalp av en omrorningspump vid en hastigkeit av 2 kg per kubikmeter under atta timmar.)
Utrustningen har utformats for att motsta effekterna av damm och vatten, men det finns ingen garanti for att inga fel uppst. Anvand inte erler lamna utrustingen pa platser dar den utsats for stora mangder damm eller pa platser dar den ar nedsankt i vatten erler utsats for regnvatten.
| 1 | Slaghus | 15 | Hög/låg-lagesindikatorlampa |
| 2 | Städ (A) | 16 | Väljaromkopplare für autostoppläge |
| 3 | Friktingsring (C) | 17 | Indikatorlampa für autostoppläge |
| 4 | LED-lampa Spärr | 18 | |
| 5 | Avtryckare | 19 | Laddningsindikatorlampa |
| 6 | Omkopplarpanel | 20 | Indikatorknapp För Återstående batterinivå |
| 7 | Batteri | 21 | Indikatorlampa För Återstående batterinivå |
| 8 | Hake Displaypanel | 22 | |
| 9 | Handtag Spår | 23 | |
| 10 | Tryckknapp Skruv | 24 | |
| 11 | Motor | 25 | 3/4" sexkanthylsa |
| 12 | Städ (B) O-ring | 26 | |
| 13 | Friktingsring (B) Stift | 27 | |
| 14 | Hög/låg-lagesvälaromkopplare | 28 | 1/2" sexkanthylsa |
SYMBOLER
WARNING
Nedan visas de symboler som används für maskinen. Se till att du Förstär vad de betyder innan verktyget används.
| WR36DF / WR36DG : Batteridriven Mutterdragare | |
| Användaren@måste laskaBruksanvisningen För att minska risiken För persorskador. | |
| Gäller endast EU-länder Elektriska verktyg fär inte kastes i hushållssoporna! Enligt direktivet 2012/19/EU som avser ädre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig ätervinning. | |
| = = = | Likström |
| V | Märkspänning |
| n0 | Hastighetutan belastning |
| min-1 | Svängning per minut |
| Bpm | Slag per minut |
| Vanliga bultar | |
| H | Skruvar med hög hällfastighet |
| MT | Åtdragningsmoment (maximalt) |
| Storlek på fyrkant | |
| Vikt* (Enligt EPTA-procedur 01/2014) | |
| Slå PÅ | |
| Slå AV | |
| Koppla loss batteriet | |
| Rotation medurs | |
| Rotation moturs | |
| Knapp für kvarvarande batteri | |
| Hög/låg-lagesväljaromkopplare | |
| Hög/låg-lagesindikatorlampa | |
| Väljaromkopplare für autostoppläge | |
| Indikatorlampa für autostoppläge | |
| Varning |
- Beroende på anslutet batteri. Den tyngsta vikten måts med BSL36B18 (säljs separat).
Batteri
| Lyser; Batteriets Återstående energia ar 75%. | |
| Lyser; Batteriets Återstående energia ar 50%-75%. | |
| Lyser; Batteriets Återstående energia ar 25%-50%. | |
| Lyser; Batteriets Återstående energia arindreän 25%. | |
| Blinkar; Batteriet ar nastan helt urladdat. Ladda batteriet sä snart som möjigt. | |
| Blinkar; Drift stoppad på grund av hög temperatur. Avlågsna batteriet från verktyget och låt det svalna helt. | |
| Blinkar; Utmatningen avbruten på grund av fel eller funktionsfel. Det kan vara fel på batteriet sä kontakta din äterförsäljare. |
STANDARDTILLBEHÖR
Förutom huvudenheten (1 enchet) innehäller paketet tillbehören listade på sidan 234.
Standardtillbehören kan andras utan foregäende meddelande.
ANVÄNDNINGSOMRÄDEN
Atdragning och utdrivning av alla slags bultar och muttrar som anvands konstruktionsarbete.
TEKNISKA DATA
Tekniska data for maskinen Återfinns i tabellen på sidan 233.
ANMÄRKNING
Beroende på HiKOKIs kontinuierliga forsknings- och utvecklingsarbete, forbehäller HiKOKI ratten tilländringar av teknska datautan foregäende meddelande.
Batteri
| Modell BSL36A18 | |
| Spanning 36 V / 18 V (Automatisk vãxling*) | |
| Batterikapacitet | 2,5 Ah / 5,0 Ah |
| (Automatisk vãxling*) | |
- Verktyget växlar över automatiskt.
BATTERILADDNING
Ladda upp batteriet enligt de foljande anvisningarna innan du anvanderitt elektriska verktyg.
- Anslut laddarens nätkabel till att natuttag. Laddningsindikatorlampan kommt att blinka rott (med intervaller på 1 sekund) after att nätkabeln ansluts till laddaren.
- Satt i batteriet i laddaren.
Satt i batteriet ordentligt i laddaren sasom visas i Bild. 4 (pa sidan 2). - Laddning
När ett batteri sàts i laddaren kommern laddningsindikatorlampan att blinka blatt. När batteriet blir fulladdat komm
laddningsindikatorlampan att lysa gront. (Se Tabell 1)
(1) Laddningsindikatorlampan lyser/blinkar Laddningsindikatorlampans indikeringar visas i tabell 1, altefter tillständet på laddaren eller det uppladdningsbara batteriet.
Tabell 1
| Laddarens status | Indikatorlampans status | Indikeringens betydelse |
| Färe laddning | PÄ/AV i 0,5 sek intervaller (RÖD) | Ansluten till strömkälla *1 |
| Under laddning | Lyser i 0,5 sek. i intervall på 1 sekund. (BLÅ) | Laddas mindre öän 50% |
| Lyser i 1 sek. i intervall på 0,5 sekund. (BLÅ) | Laddas mindre öän 80% | |
| Lyser ihällande (BLÅ) | Mer öän 80 % laddning | |
| Laddning avslutad | Lyser ihällande (GRÖN) | |
| (Kontinuierlig ljudsignal: ungefär 6 sekunder) | ||
| Överhetted standbyläge | PÄ/AV i 0,3 sek intervaller (RÖD) | Batteriet überhettat. Kan inte ladda. *2 |
| Gär inte att ladda | PÄ/AV i 0,1 sek intervaller (LILA) | Fel i batteriet eller laddaren *3 |
| (Intermittent ljudsignal: ungefär 2 sekunder) |
1 Kontrollera att batteriet har sats i ordentligt om den roda lampan fortssätter att blinka även after att laddaren har anslutits.
2 Åven om laddningen börjar när batteriet har svalnat om delarna lämnas som de ar, rekommenderas du att ta loss batteriet och lata det svalna på en skuggig, valventilerad plats innan det laddas.
*3
O Sattiberrierelt.
- Kontrollera att fremmande foremål inte har fastnat pa batterifastet eller kontakterna.
Laddningen tar langre tid vid laga omgivningstemperaturer. Ladda batteriet pa en varm plats (t.ex. inomhus).
- Blockera inte ventilationsöppningen. I annat fallkommen enhances att overhettas invändigt, vilket reducerar laddarens prestanda.
Kontakta en auktoriserad HiKOKI-serviceverkstad for reparation om kylfl akten inte fungerar.
(2) Angäende temperaturer och laddningstid für de uppladdningsbara batteriet Temperaturer och laddningstider blir som visas i Tabell 2.
Tabell 2
| Modell UC18YSL3 | ||
| Batterityp Lithiumjon | ||
| Laddningsspänning | 14,4-18 V | |
| Temperaturer vid vilka batterierna kan laddas | 0°C-50°C | |
| Laddningstid für batterikapacitet, ca. (vid 20°C) | 1,5 Ah 15 min | |
| 2,0 Ah 20 min | ||
| 2,5 Ah 25 min | ||
| 3,0 Ah | 20 min (BSL1430C, BSL1830C: 30 min) | |
| 4,0 Ah | 26 min (BSL1840M: 40 min) | |
| 5,0 Ah 32 min | ||
| 6,0 Ah 38 min | ||
| 8,0 Ah 52 min | ||
| Multivoltbatteri | 1,5 Ah (×2 encheter) | 20 min |
| 2,5 Ah (×2 encheter) | 32 min | |
| 4,0 Ah (×2 encheter) | 52 min | |
| Antal battericeller 4-10 | ||
| USB-laddningsspänning | 5 | |
| USB-laddningsström | 2 | |
| Vikt 0,6 kg | ||
ANMÄRKNING
Laddningsstiden kan variera omgivningstemperaturen och natspaffeningen.
4. Dra ut laddarens nätkabel ur natuttaget.
5. Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren.
ANMARKNING
Kom ihag att dra ut batteriet ur laddaren after användning och att spara det.
Angaende elektrisk urladdning i handelse av nya batterier, etc.
Eftersom den inre kemiska substansen i nya batterier och batterier som inte har anvnts under en langre tid inte ar aktiverad, kan den elektriska urladdningen vara lag nar de anvands den forsta och andra gangen. Detta arett tillfälligt fenomen, och den normala tiden som kravs for att ladda kommer att aterstallas genom att ladda batterierna 2-3 ganger.
Hur man fär batterierna att räcka langre.
(1) Ladda batterierna innan de har blivit helt urladdade. När du känner att verktygets effekt minskar, sluta använda verktyget och ladda dess batteri. Om du fortssätter att använda verktyget och laddar ur den elektriska strommen, kan batteriet skadas och dess livslängd forbortas.
(2) Undvik att ladda vid hoga temperaturer. Ett uppladdningsbart batteri ar varmt direkt after anvandning. Om ett sadant batteri laddas omedelbart after anvandning forsamras dess inre kemiska substans, och batteriets livslängd forkortas. Lat batteriet vara och ladda det after att det har svalnat ettag.
FÖRSIKTIGT
O Om batteriet laddas nar det ar varmt after att ha statt en langre tid i direkt solljus aller pa grund av att batteriet nyligen anvants,kommen laddarens laddningsindikatorlampa att lysa i 0,3 sekunder och sedan vara slackt i 0,3 sekunder (avstangd i 0,3 sekunder). Om detta intraffar, lat batteriet svalna innan du borjar ladda.
När laddningsindikatorlampan flimrar (med 0,2-sekunders intervaller), kontrollera och avlagsna alla främande foremal fran laddarens batterikkontakt. Om det inte finns nagra främande foremal ar det troligt att det ar fel pa batteriet aller laddaren. Ta den till en auktoriserad serviceverkstad.
MONTERING OCH ANVÄNDNING
| Åtgård | Bild | Sida |
| Borttagning och isättning av batteri | 3 | 2 |
| Laddning | 4 | 2 |
| Indikeringslampa für kvarvarande batteri | 5 | 2 |
| Borttagning av monteringskroken | 6 | 3 |
| Hur du använder kroken | 7 | 3 |
| Montering av uttaget*1 (WR36DF) | 8 | 3 |
| Montering av uttaget*1 (WR36DG) | 9 | 3 |
| Vända rotationsriktningen | 10 | 3 |
| Startomkopplarens manövrering | 11 | 4 |
| Användning av LED-ljuset*2 | 12 | 4 |
| Funktionsväljare foråtdragningsläge*3 | 13 | 4 |
| Omkopplarå for automatiskt stoppläge | 14 | 4 |
| Automatiskt stoppläge | 15 | 4 |
| Automatiskt langsamt länge | 16 | 4 |
| Laddning av en USB-enhet från ett eluttag | 17-a | 5 |
| Laddning av en USB-enhet och batteri från ett eluttag | 17-b | 5 |
| Hur man laddar USB-enheten | 18 | 5 |
| När laddning av en USB-enhet har slUTFörts | 19 | 5 |
| Val av tillbehör | — | 235 |
*1 Installera en hylsa
Vali den hylsa som ske anyandas.
[WR36DF]
(1) Skjut ut O-ringen fran spåret, rikta sedan in hålet pa uttaget med hålet pa stdet och for in stdet i uttaget.
(2) For in stiftet i uttaget.
(3) Set till att stifet inte ramlar ut och faspst O-ringen i sparet pa uttaget.
[WR36DG]
(1) Passa samman hylsans och städets kvadratiska delar med varandra.
(2) Montera hylsan ordentligt genom att trycka in den helt i stadet.
(3) Dra hylsan ur stadet nardu vill ta loss den.
*2 Användning av LED-Jjuset
For att forhindra onodig stromforbrukning av batteriet.
paground av att du glomt stanga av LED-lampan slacks.
ljuset automatiskt after ungefjar 10 sekunder.
Svenska
*3 Funktionsväljare for Åtdragningsläge
FORSIKTIGT
Välj Åtdragningslåge när avtryckaren släpps.
Underlætenhet att góra detta kan leda till Funktionstörning.
ANMÄRKNING
Lampligt lage varierar beroende på skruven och materialet som den skruvas fast i. Justera inställingen for atdragningsmomentet genom att testa att dra at ett antal skruvar.
O Atdragningsmomentlaget kan inte andras om inte det uppladdningsbara batteriet ar monterat i verktyget och du drar avtryckaren.
(1) Hog/lag-lagesvaljaromkopplare (Bild. 13) Atdragningslaget vaxlar mellan 4 olica varvtil varje gang du trycker pa hog/lag-lagesvaljaromkopplaren.
(2) Valjaromkopplare for autostopplage (Bild. 14) Autostoppfunktionen vaxlar mellan P' och AV varje gang du trycker pa autostopp-lagesvaljaren.
O Installing for hogt/lagt varvatal
| 4 3 2 1 STOP | 4 3 2 1 STOP | 4 3 2 1 STOP | 4 3 2 1 STOP |
| Läge 1 600 min-1 | Läge 2 900 min-1 | Läge 3 1200 min-1 | Läge 4 1500 min-1 |
| Tid für automatiskt stopp: AV | |||
| ANVÄNDNING: [Länge 1 och 2] För arbeten som kräver fi njusteringar. [Länge 3] För arbeten som kräver att kraften dämpas. [Länge 4] För arbeten som kräver)bäde kraft och högt varvtil. | |||
(3) Automatiskt stoppläge (Bild 15)
Verktyget stoppas automatiskt after en forinstalld tid. Tryck knappen till framatlaget ("R"), och tryck sedan på omkopplaren for automatiskt stopplage for att valja onskad installing.
O Installnng for automatiskt stopplage
| AUTO STOP | AUTO STOP | AUTO STOP | AUTO STOP |
| Läge 1600 min-1 | Läge 2900 min-1 | Läge 31200 min-1 | Läge 41500 min-1 |
| Tid für automatiskt stopp: Verktyget stoppas inom 1,2 sekunder after att slaget börjar. | |||
| ANVÄNDNING: [L参加会议] Temporär atdragning i stålram och liknande. [L参加会议] Temporär atdragning av truckhjulmutrar, rör och liknande. [L参加会议] Temporär atdragning i tunga maskiner, brobalkar och liknande. | |||
(4) Automatiskt langsamtag (Bild 16)
Verktyget stoppas vid en forinstalld tid och/eller andrar varvthal automatiskt till ett forinstalld varvtal. Tryck knappen till framatlaget ("L"), och tryck sedan på omkopplaren for automatiskt stopplage for att valja onskad installing.
Inställning for automatiskt langsamtläge
| AUTO STOP | 4 AUTO STOP | 4 AUTO STOP | 4 AUTO STOP |
| Läge 1600 min-1 | Läge 2900 min-1 | Läge 31200 min-1 | Läge 41500 min-1 |
| [Avtryckarkraft: Maximum]Pausar i 0,5 sekund after att lossning av bultendetekterats.↓Varvtalet reduceras till 60-350 min-1 beroende på hurmycket avtryckaren trycks in after omstart.(Rotationen stoppas inte after omstart.) | |||
| [Avtryckarkraft: Halvvågs]Pausar i 0,5 sekund after att lossning av bultendetekterats.↓Varvtalet reduceras enligt fällande beroende på hurmycket avtryckaren trycks in after omstart.(Rotationen stoppas inte after omstart.) | |||
| 60-330 min-1 | 60-500 min1 | 60-660 min1 | 60-830 min1 |
| ANVÄNDNING:För arbete med lossning av bultar eller muttrar. | |||
Denna Funktion hjälper till att forhindra att muttrarna tappas när de lossas.
ANMARKNING
Beroende på faktorer som skruv- aller mutterstorlek, hylsan som används och graden av atdragning finns det en risik for att mutrar faller av misstag om muttern lossnar frän skruvgängan medan elverktyget används.
UNDERHÄLL OCH INSPEKTION
1. Oversyn av verktyqskona
En sliten eller deformerad sexkants-eller fyrkantskonaSORjer inte for tillracklig tathet i anpassningen mellan konan och muttern erller stadet, vilket resulterar i forlust av atdragningskraft. Kontrolera regelmassigt slitaget av halet i verktygskonan. Byt ut vid behov.
Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de ar ordentligt fastdragna. Om nagoon av skruvarna blir los, dra omedelbart at dem. Om du inte gör det kan det kan det leda till allvarlig fara.
3. Motors underhall
Motorns linding kan sāgas utgōra maskinens hjärta.
Var mycket fösiktig sa att lindingen intekommen till skada och/eller utsäts for olja eller vatten.
4. Inspektion av terminaler (verktyg och batteri)
Kontrollera att span och damm inte har ansamlats p a terminalerna.
Kontrollera ibland fore, under och after operationen.
FÖRSIKTIGT
Ta bort eventuella span aller damm som kan ha ansamlats p a terminalerna.
Underlætenhet att göra detta kan leda till Funktionstörning.
När verktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorösningar, bensin eller thinner dä de smälter plast.
6. Forvaring
Forvara elverktyget och batteriet på att stalle där temperaturen inte overstiger 40^ och utom räckhäll for barn.
ANMÄRKNING
Förvaring av litiumjonbatterier.
Se till att litiumjonbatterier ar fulladdade innan de forvaras.
En langre tids forvaring (3 manader ellmer) av batterier med en lag laddningsniva kan leda till forsamrad prestanda, vasantigt minskad anvandningsid for batterierna eller att batterierna inte kan halla laddningen.
Men vasantigt minskad användningstid for batterier kan Återställas genom upprepad laddning och användning av batterierna tvà till fem gänger.
Om batteriernas användningsid Förblir extremkt kort även after upprepad laddning och användning, anse att batterierna ar slut och köp nya batterier.
FÖRSIKTIGT
Vid använding och underhäll av elverktyg maste de sakerhetsbestammelser och standarder som gäller i respektive land iakttas.
Viktigt meddelande for batterier till HiKOKI batteridrivna elektriska verktyg
Använd alltid anvisade originalbatterier. Vi kan inte garantera sakerheten och prestanda für våra batteridrivna elektriska verktyg som används med andra batterier an de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler aller andra inre delar).
GARANTI
Vi garantar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestammelser. D garanti tacker inte defekter aller skada pa grund av felaktig anvandning, missbruk aller normal forslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isaretaget, med GARANTIBEVIS som hittas i slutet pa denna instruktion, till en auktoriserad HiKOKI serviceverkstad.
Information angäende buller och vibrationer
Uppmatta varden har bestamts enligt EN62841 och fastställt s enlighet med ISO 4871.
A-vägd ljudeff ektnivå: 109 dB (A) (WR36DF) 108 dB (A) (WR36DG)
A-vagd ljudtrycksniva: 98 dB (A) (WR36DF) 97 dB (A) (WR36DG)
Osakerhet K: 3 dB (A).
Använd hörskydd.
Vibration totalvarden (triax vektorsumma) har bestamts enligt EN62841.
Maskinens maxima moment for slagatdragning: Vibrationsavgiving varde a_h = 17.7m / s^2 (WR36DF) 16,8m / s^2 (WR36DG)
Osakerhet K = 1.5 m/s²
Det deklarerade totalvardet for vibration och det deklarerade bulleremissionsvardet har uppmatts i enlighet med en standardtestmetod och kan anvandas for att jamfora ett verktyq med ett annat.
De kan aven anvandas vid en preliminar exponeringsbedomning.
WARNING
Vibrations- och bulleremissionerna under faktisk användning av elverktyget kan skilja sig fran det deklarerade totalvärdet beroende på hur verktyget används, särskilt vilken typ av arbetsstycke som bearbetas; och
Denna Identifiera sakerhetsatgder som kan utforas for att skydda operatoren som baseras pa en upskattning av utsattning i verklighen (tar med i berakningen alla delan av anvandet sa som nar verktyget ar avstangt och nar det kors pa tomgang utover ut da startomkopplaren anvands).
ANMÄRKNING
Beroende på HiKOKIs kontinuierlga forsknings- och utvecklingsarbete, forbehaller HiKOKI ratten till andringar av tekiska datautan foregående meddelande.
FELSÖKNING
Anvand felsokningstabellen nedan om redskapet inte fungerar normalt. Om detta inte lser problemet, kontakta din aterforsajare erler att auktoriserat HiKOKI servicecenter.
| Symptom Möjlig orsak Åtgård | ||
| Verktyget kör inte Batteriet är urladdat Ladda batteriet. | ||
| Verktyget stannade plottedt | Verktyget überbelastades Avlågsna probleme | som orsakar überbelastningen. |
| Batteriet är overhettat. Låt batteriet svalna. | ||
| Avtryckaren hölls nere i 5 minuter aller mer. Dette är inte ett fel.Motorn stoppades automatiskt für att förhindra att fel uppstår på verktyget. | ||
| Verktygshylsor -kan inte moneras -faller av -kan inte tas bort | Formen på delen som skä sättas fast matchar inte | Använd hylsor med lämplic kvadratdimension.WR36DF: 19 mmWR36DG: 12,7 mm |
| Omkopplaren kan inte dras | Tryckknappen är placerat halvögs | Tryck knappen ordentlich till rätt position for den önskade rotationsriktningen. |
| Ett onormal gällt ljud uppstår Near avtryckaren dras. | Avtryckaren dras endast nagot. Detta är inte ett fel.Det uppstår inte om avtryckaren dras mer fullständigt. | |
| Batteriet kan inte installeras | Att fösoka installerera ett annat batteri än det som anges forverktyget. | Vänligen installerera ett multivoltsbatteri. |
GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÆRKTØJ
ADVARSEL
Forvara elverktyget och batteriet på att stalle där temperaturen inte overstiger 40^ och utom räckhäll for barn.
BEMEAERK
Opbevaring af lithium-ion-batterier.
Det deklarerade totalvardet for vibration och det deklarerade bulleremissionsvardet har uppmatts i enlighet med en standardtestmetod och kan anvandas for att jämföra ett verktyg med ett annat.
De kan även anvandas vid en preliminär exponeringsbedömming.
WARNING
Vibrations- och bulleremissionerna under faktisk användning av elverktyget kan skilja sig fran det deklarerade totalvärdet beroende pa hur verktyget används, särskilt vilken typ av arbeitsstycke som bearbetas; och
Identifiera sakerhetsatgder som kan utfora for att skydda operatoren som baseras pa en upskattning av utsattning i verklighen (tar med i berakningen alla delar av anvandandet sa som nar verktyget ar avstangt och nar det kors pa tomgang utover ut da startomkopplaren anvands).
BEMAERK
1) Sikring på arbeidsområdet
Stotstramming av festeanordninger for verktoyets maksimale kapasitet:
