HASZNÁLATI ÚTMUTATÓ WR36DG HiKOKI

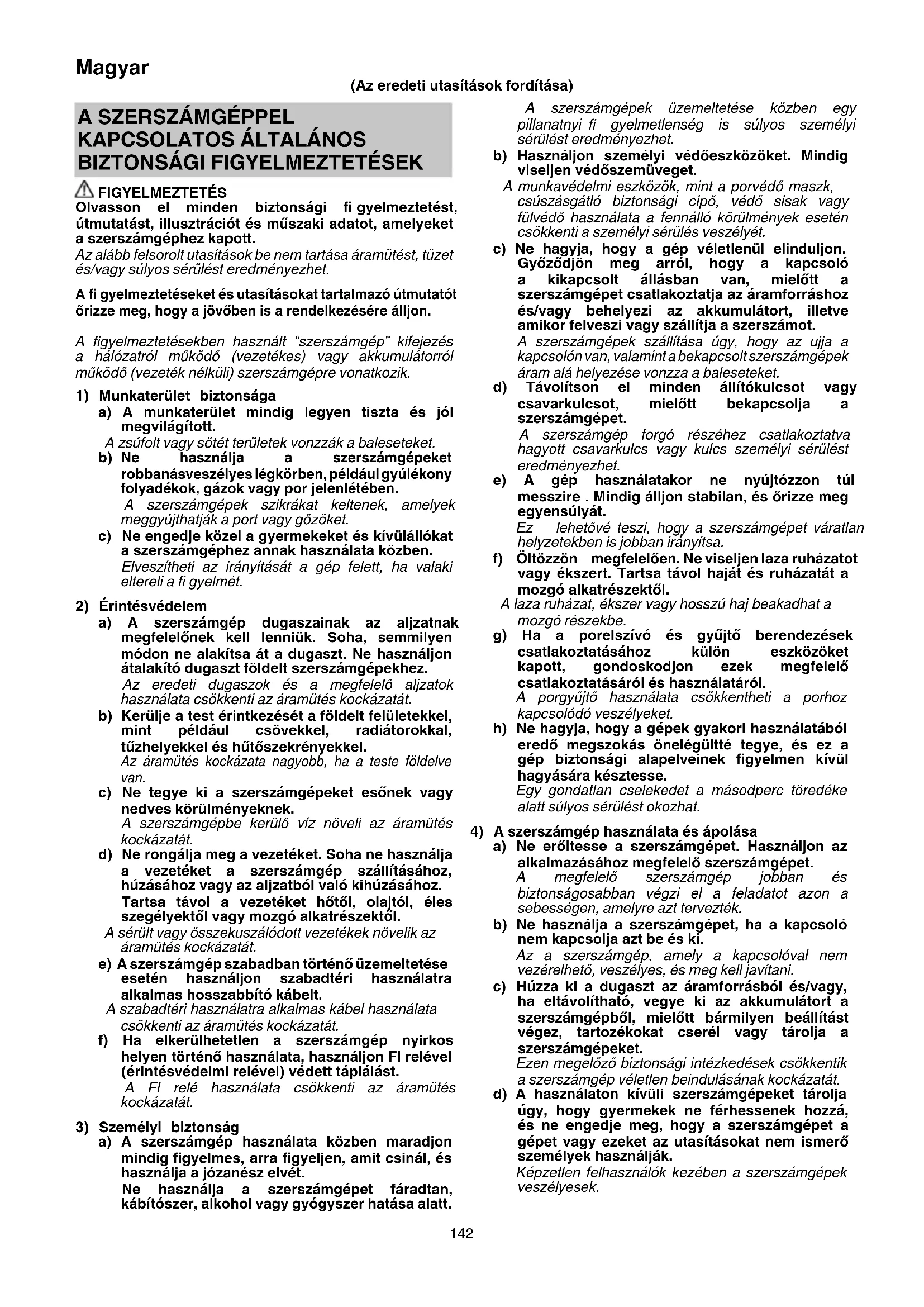

4) A szerszámgép használata és ápolása

a) Ne erőltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet. A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték. b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki. Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani. c) Húzza ki a dugaszt az áramforrásból és/vagy, ha eltávolítható, vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket. Ezen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát. d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet a gépet vagy ezeket az utasításokat nem ismerő személyek használják. Képzetlen felhasználók kezében a szerszámgépek veszélyesek.

FIGYELMEZTETÉS Olvasson el minden biztonsági fi gyelmeztetést, útmutatást, illusztrációt és műszaki adatot, amelyeket a szerszámgéphez kapott. Az alább felsorolt utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet. A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon. A fi gyelmeztetésekben használt “szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterület biztonsága

a) A munkaterület mindig legyen tiszta és jól megvilágított. A zsúfolt vagy sötét területek vonzzák a baleseteket.

Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gőzöket. c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben. Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.

a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez. Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát. b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Az áramütés kockázata nagyobb, ha a teste földelve van. c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek. A szerszámgépbe kerülő víz növeli az áramütés kockázatát. d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát. e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt. A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát. f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást. A FI relé használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) A szerszámgép használata közben maradjon mindig fi gyelmes, arra fi gyeljen, amit csinál, és használja a józanész elvét. Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt. (Az eredeti utasítások fordítása) 0000BookWR36DF.indb1420000BookWR36DF.indb142 2022/10/1618:11:302022/10/1618:11:30143 Magyar e) A szerszámgépek és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, ami befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg. Sok balesetet a rosszul karbantartott szerszámgépek okoznak. f) A vágószerszámokat tartsa élesen és tisztán. Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, , és azok könnyebben kezelhetők. g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát. A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet. h) Tartsa a fogantyúkat és a markolatok felületeit szárazon, valamint olaj- és zsírmentesen. A csúszós fogantyúk és markolati felületek nem teszik lehetővé a szerszám biztonságos kezelését és váratlan helyzetekben történő irányítását.

5) Akkumulátoros szerszám használata és ápolása

a) Csak a gyártó által előírt töltővel töltse újra. Az egy bizonyos típusú akkumulátorhoz alkalmas töltő tűzveszélyt okozhat, ha egy másik fajta akkumulátorral használják. b) A szerszámgépeket csak a kifejezetten hozzájuk való akkumulátorokkal használja. Bármilyen más akkumulátor használata sérülés- és tűzveszélyt okozhat. c) Amikor az akkumulátor nincs használatban, tartsa távol más fémtárgyaktól, mint például iratkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól vagy egyéb kis fémtárgyaktól, amelyek érintkezésbe hozhatnak két csatlakozót. Az akkumulátor csatlakozóinak rövidre zárása égési sérüléseket vagy tüzet okozhat. d) Helytelen körülmények között az akkumulátorból folyadék folyhat ki; kerülje az érintkezést ezzel a folyadékkal. Ha véletlenül hozzáér, vízzel öblítse le. Ha a folyadék a szemmel kerül érintkezésbe, kérjen további orvosi segítséget. Az akkumulátorból kifolyó folyadék irritációt vagy égéseket okozhat. e) Ne használjon sérült vagy módosított akkumulátort. A sérült vagy módosított akkumulátorok kiszámíthatatlan viselkedést mutathatnak, ami tűz-, robbanás- vagy sérülésveszélyt eredményezhet. f) Az akkumulátort vagy a szerszámot ne tegye ki a tűznek vagy túl magas hőmérsékletnek. A tűz vagy 130°C feletti hőmérséklet robbanást okozhat. g) Kövesse a töltésre vonatkozó utasításokat, és az akkumulátort vagy a szerszámot ne töltse az utasításban megadott hő mérsékleti tartományon kívül. A nem megfelelő módon, illetve a megadott tartományon kívül történő töltés károsíthatja az akkumulátort és növelheti a tűz kockázatát.

a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával. Ez biztosítja, hogy a szerszámgép biztonságos maradjon. b) Soha ne javítson sérült akkumulátorokat. Az akkumulátorok karbantartását csak a gyártó vagy az arra jogosult szolgáltatók végezhetik. VIGYÁZAT Tartsa távol a gyermekeket és beteg személyeket. Amikor nem használja a szerszámokat, tárolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozzá.

A szerszámgépet a szigetelt fogófelületeknél fogva tartsa, ha olyan munkát végez, ahol a csavarozó rejtett vezetékkel érintkezhet. Ha a csavarozó feszültség alatt lévő vezetékkel érintkezik, a szerszámgép nem szigetelt fémrészei is feszültség alá kerülhetnek, és megrázhatják a gépet használó személyt.

1. Ez egy hordozható szerszám csavarok és anyák be- és

kicsavarására. Csak ezekre a műveletekre használja.

2. Használat közben tartsa biztosan a szerszámot. Ennek

elmulasztása balesetet vagy sérülést eredményezhet. (2. ábra)

3. A munkakörnyezet előkészítése és ellenőrzése.

Győződjön meg róla, hogy a munkaterület megfelel az fi gyelmeztetésekben leírt feltételeknek.

4. Ellenőrizze a tényleges szorító-nyomatékot a

5. Állítsa meg a szerszámot mielőtt átváltja a forgás-

irányt. Mindig eressze ki a kapcsolót és várj meg, míg a szerszám leáll, mielőtt átváltja a forgás-irányt.

6. Soha ne érintse meg a forgó részt. Ne engedje, hogy a

forgó rész a keze vagy bármely más testrésze közelébe kerüljön. Megvághatja magát, vagy beakadhat a forgó- részbe. Akkor se érintse meg a forgó-részt, ha már hoszzú ideje folyamatosan használta. Igen felforrósodik, és megégetheti.

7. Kérjük a megjelölt hozzátartozó alkatrészeket használja,

melyek a működési kézikönyvben és a HiKOKI katalógusban vannak listázva. Ellenkező esetben balesetet vagy sérülést eredményezhet.

8. Győződjön meg róla, hogy szorosan beillesztette a

csatolandó alkatrészt az üllőbe. Ha az alkatrész nincs szorosan beillesztve, kijöhet és sérülést okozhat.

9. Beszorító mód kiválasztása funkció

○ A meghúzási mód kiválasztása alatt az indító kapcsolót engedje el. Ellenkező esetben a készülék meghibásodhat. ○ A megfelelő mód a csavartól és a csavarozandó anyagtól függ. Feszítsen meg néhány próba-csavart és végezze el a beállításokat annak megfelelően. ○ A meghúzási mód választó kapcsolóját csak azután állíthatja be, hogy behelyezte az akkumulátort és az indító kapcsolót egyszer meghúzta.

10. A szerszámgép a motor védelme érdekében

túlmelegedés ellen védő áramkörrel van felszerelve. A hosszabb időn keresztüli folyamatos munka során a készülék hőmérséklete megemelkedhet, ami aktiválhatja a túlmelegedés ellen védő áramkört, mely a készülék működését automatikusan leállítja. Ha ez történik, hagyja a szerszámgépet lehűlni, mielőtt folytatná a használatát.

11. A szerszám túlterhelése esetén a motor leállhat. Ebben

az esetben kapcsolja ki a szerszámgépet, és szüntesse meg a túlterhelés okát. 0000BookWR36DF.indb1430000BookWR36DF.indb143 2022/10/1618:11:312022/10/1618:11:31144 Magyar Ne érjen hozzá az elülső burkolathoz, mert az folyamatos működés során felmelegedhet.

12. Ha a készüléket hideg körülmények között használja

(0 Celsius fok alatt), akkor bizonyos esetekben gyengülhet a meghúzási nyomaték, és csökkenhet a gép munkavégző képessége. Ez azonban csak átmeneti jelenség, és az akkumulátor felmelegedését követően helyreáll a gép rendes működése.

13. A nyomógombot nem lehet kapcsolni, miközben a

szerszám forog. A nyomógomb kapcsolásához állítsa meg a szerszámot és állítsa be a nyomógombot.

14. Szerelje fel biztonságosan a kampót. Ha a kampó nincs

biztonságosan felszerelve, használat közben sérülést okozhat. Ha úgy dönt, hogy a szerszámot a derékszíjra akasztva hordja, győződjön meg arról, hogy leválasztotta az aljzatról. Ellenkező esetben váratlan sérülés következhet be.

15. Ne tegye ki erős ütésnek a kapcsolópanelt, és ne törje el.

16. Ne nézzen közvetlenül a fénybe. Ettől megsérülhet a

szeme. Egy puha ruhával töröljön le mindennemű koszt és szennyeződést a LED lámpa lencséjéről, ügyelve arra, hogy ne karcolja meg a lencsét. A LED lámpa lencséjén található karcolások a fényerő csökkenését eredményezhetik.

17. Annak megelőzése érdekében, hogy a véletlenül égve

hagyott LED lámpa miatt az akkumulátor lemerüljön, a lámpa 10 másodperc elteltével automatikusan kikapcsol.

18. A készülék pihentetése folyamatos használat után.

19. Ne érintse meg a kalapácstokot, mert folyamatos munka

során nagyon felhevül.

20. Az akkumulátort mindig 0°C–40°C hőmérsékleten töltse

fel. A 0°C-nál alacsonyabb hőmérséklet túlterheléshez vezet, amely veszélyes. Az akkumulátort 40°C-nál magasabb hőmérsékleten nem lehet tölteni. A töltés legmegfelelőbb hőmérséklete 20°C–25°C között van.

21. Ne használja a töltőt folyamatosan.

Ha egy töltés befejeződött, hagyja pihenni a töltőt körülbelül 15 percig, az akkumulátor következő feltöltése előtt.

22. Ne hagyja, hogy az újratölthető akkumulátor

csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.

23. Soha ne szerelje szét az újratölthető akkumulátort és a

24. Soha ne zárja rövidre az újratölthető akkumulátort.

Az akkumulátor rövidre zárása áramlökést, ezáltal túlmelegedést okoz. Ennek eredményeképpen az akkumulátor leéghet vagy károsodhat.

űzbe az akkumulátort. Az akkumulátor felrobbanhat a tűzben.

26. Ha az akkumulátor működési ideje az újratöltést

követően túl röviddé válik a rendes használathoz, akkor vigye vissza abba a boltba, ahol vásárolta. Ne dobja el a lemerült akkumulátort.

27. Ne dugjon semmit a töltő szellőzésére szolgáló

résekbe. Ha fémtárgyat vagy gyúlékony anyagot dug a töltő szellőzésére szolgáló résekbe, azzal elektromos áramütést okozhat, vagy a töltő megrongálódhat.

28. Ellenőrizze, hogy az akkumulátor szorosan illeszkedike

a feltöltőbe. Kilazulva kieshet, és balesetet okozhat.

29. Ne használja a terméket, ha a szerszám vagy az

akkumulátor kivezetései (akkumulátor rögzítés) eldeformálódtak. Az akkumulátor szerszámba való helyezése rövidzárlatot idézhet elő, ami füstképződést vagy tüzet eredményezhet.

30. A szerszám csatlakozóit (elemtartó) tartsa távol a

forgácstól és a portól. ○ Használat előtt győződjön meg arról, hogy az érintkezők környékén nem halmozódott fel fémforgács és por. ○ Használat közben igyekezzen elkerülni, hogy a szerszámra került fémforgács és por az akkumulátorra hulljon. ○ Üzemeltetés felfüggesztésénél vagy használat után ne hagyja a szerszámot olyan területen, ahol ki lehet téve a leeső fémforgácsnak vagy pornak. Ha így tesz, az rövidzárlatot idézhet elő, ami füstképződést vagy tüzet eredményezhet.

31. A szerszámot és az akkumulátort mindig -5°C és 40°C

Az élettartam meghosszabbítása érdekében a lítiumion akkumulátort védelmi funkcióval látták el, amely leállítja annak működését. Az alább leírt 1–3. esetben a termék használatakor a motor akkor is leállhat, ha húzza a kapcsolót. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.

1. Amikor az akkumulátor lemerül, a motor leáll.

Ilyen esetben haladéktalanul töltse fel az akkumulátort.

2. A motor leállhat, ha az eszköz túlterhelt. Ez esetben

engedje el a szerszám kapcsolóját, és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja.

3. Ha az akkumulátor a túlterhelt munka alatt túlmelegszik,

az akkumulátorból jövő áramellátás megszűnhet. Ebben az esetben hagyja abba az akkumulátor használatát, és hagyja lehűlni. Ezt követően a gépet ismét használhatja. Kérjük, vegye fi gyelembe az alábbi fi gyelmeztetéseket és biztonsági tudnivalókat. FIGYELMEZTETÉS Az akkumulátor szivárgásának, felforrósodásának, a füst képződésének, illetve a robbanás vagy tűz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.

1. Ügyeljen rá, hogy fémforgács és por ne gyülemeljen fel

az akkumulátoron. ○ Munka közben ügyeljen rá, hogy fémforgács és por ne hulljon az akkumulátorra. ○ Ügyeljen rá, hogy a munka közben az elektromos kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron. ○ A használaton kívüli akkumulátort ne tárolja fémforgácsnak és pornak kitett helyen. ○ Az akkumulátor eltárolása előtt távolítsa el a rárakódott fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek stb.).

2. Ne szúrja át az akkumulátort hegyes tárggyal, például

tűvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fi zikai behatásnak.

3. Ne használjon láthatóan sérült vagy deformálódott

4. Az akkumulátort kizárólag rendeltetése szerint használja.

5. Azonnal állítsa le az akkumulátor töltését, ha a töltés az

előírt töltési idő után sem sikeres.

6. Ne tegye ki az akkumulátort magas hőmérsékletnek vagy

nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütőbe, szárítógépbe vagy nagynyomású tartályba.

7. Azonnal távolodjon el a tűztől, ha szivárgást vagy

rendellenes szagot észlel.

8. Ne használja az akkumulátort erős statikus

elektromosság közelében.

9. Azonnal vegye ki az akkumulátort a készülékből

vagy a töltőből, és hagyja abba annak használatát, ha szivárgást, rendellenes szagot, felforrósodást, elszíneződést vagy deformációt, illetve bármilyen más rendellenességet észlel használat közben. 0000BookWR36DF.indb1440000BookWR36DF.indb144 2022/10/1618:11:312022/10/1618:11:31145 Magyar

10. Ne merítse vízbe az akkumulátort, és ne hagyja, hogy

folyadék kerüljön a belsejébe. Vezetőképes folyadék – például víz – bejutása tüzet vagy robbanást okozhat. Tárolja az akkumulátort hűvös, száraz helyen, az éghető és gyúlékony anyagoktól távol. Kerülni kell a korrozív gázok légkörbe jutását. FIGYELEM

1. Ha az akkumulátorból szivárgó sav a szemébe jut,

semmiképpen ne dörzsölje, ehelyett öblítse ki folyó vízzel, és azonnal forduljon orvoshoz. Kezelés nélkül a folyadék látáskárosodást okozhat.

2. Ha a folyadék a bőrével vagy a ruházatával érintkezik,

azonnal mossa le alaposan tiszta vízzel, például csapvízzel. A folyadék irritálhatja a bőrt.

3. Ne használja az akkumulátort, és vigye azt vissza

a kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, rendellenes szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel. FIGYELMEZTETÉS Ha vezetőképes idegen anyag kerül a lítiumion akkumulátor terébe, rövidre zárhatja az akkumulátort, és tüzet okozhat. A lítiumion akkumulátor tárolásakor tartsa be az alábbi szabályokat. ○ Ne tegyen vezetőképes hulladékot, szöget és vezetékeket, pl. vas- vagy rézvezetéket a tárolódobozba. ○ Az akkumulátort tegye a szerszámba, vagy tegye rá az akkumulátor tárolás esetén használt fedelét, amíg nem látja a szellőzőnyílást, így elkerülheti a rövidzárlatot.

SZEMPONTOK Lítium-ion akkumulátor szállítása közben tartsa be a következő óvintézkedéseket. FIGYELMEZTETÉS Értesítse a szállítmányozó céget arról, hogy a szállítmány lítium-ion akkumulátort tartalmaz. Adja meg nekik az akkumulátor teljesítményét, illetve a szállítmány szervezése során tartsa be a szállítmányozó utasításait. ○ A 100 Wh kapacitást meghaladó lítium-ion akkumulátorok fuvarozási szempontból veszélyes árunak minősülnek, és különleges alkalmazási eljárásokat igényelnek. ○ A külföldre történő szállításhoz meg kell felelnie a vonatkozó nemzetközi jogszabályoknak, illetve a célország szabályainak és előírásainak.

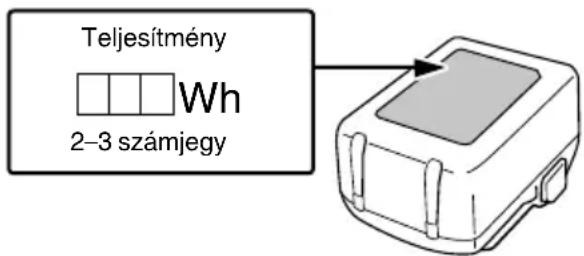

Teljesítmény 2–3 számjegy

(UC18YSL3) Ha váratlan hiba történik, a termékhez csatlakoztatott USB- eszközön található adatok megsérülhetnek és elveszhetnek. Mielőtt ezzel a termékkel használná, mindig készítsen biztonsági másolatot az USB-eszközön található adatokról. Vegye fi gyelembe, hogy vállalatunk nem vállal semmilyen felelősséget az USB-eszközökön tárolt adatok sérüléséért vagy elvesztéséért, sem pedig a csatlakoztatott eszköz esetleges károsodásáért. FIGYELMEZTETÉS ○ Használat előtt ellenőrizze, hogy a csatlakozó USB kábelnek van-e hibája, illetve sérült-e. Ha sérült USB kábelt használ, akkor füst vagy szikra keletkezhet. ○ Ha a terméket nem használja, takarja le az USB bemenetet a gumifedéllel. Az USB aljzaton felgyülemlő por vagy szennyeződés füstöt vagy szikrát okozhat. MEGJEGYZÉS ○ Az USB-ről történő töltés néha szünetelhet. ○ Amikor nem tölti az USB-eszközt, távolítsa el az USB- eszközt a töltőről. Ha nem így jár el, azzal nem csak csökkenti az USB-eszköz akkumulátorának élettartamát, de ez balesetekhez is vezethet. ○ Lehetséges, hogy egyes USB eszközöket nem tud feltölteni, az eszköz típusától függően. A PORÁLLÓSÁGI ÉS VÍZSZIGETELÉSI FUNKCIÓKRA VONATKOZÓ ISMÉTELT FIGYELMEZTETÉSEK Ez a termék megfelel az IP56 védelmi osztály alapján (porállóság és vízszigetelés) az elektromos berendezésekre vonatkozó nemzetközi IEC előírásoknak. (Csak az alapkészülék felel meg az IP56 védelmi osztály előírásainak, ha akkumulátort tartalmaz.) [IP kódok leírása] IP56 Bejutó vízre vonatkozó védelmi fokozat Nem lehet káros hatással a berendezésre, ha erős vízsugarak érik minden irányból (vízhatlan). (Percenként 100 l víz körülbelül három percig, körülbelül három méteres távolságból 12,5 mm átmérőjű locsolófejjel.) Szilárd tárgy általi külső behatásra vonatkozó védelmi fokozat A berendezésre káros hatást kiváltó por nem juthat be a berendezésbe (porállóság). (A berendezés nem működő állapotban egy teszthelyiségben hagytuk, ahol nyolc órán át négyzetméterenként 2 kg, 75 μm-nél kisebb átmérőjű hintőpor-részecske lebeg a levegőben egy keringető szivattyú segítségével.) A berendezést úgy tervezték, hogy ellenálljon a por és a víz hatásainak, de nincs garancia arra, hogy nem hibásodik meg. Ne használja és ne hagyja a készüléket olyan helyeken, ahol túlzott mennyiségű pornak van kitéve, vagy olyan helyen, ahol vízbe süllyed, vagy esővíznek van kitéve. 0000BookWR36DF.indb1450000BookWR36DF.indb145 2022/10/1618:11:312022/10/1618:11:31146 Magyar

AZ EGYES RÉSZEK ELNEVEZÉSE

(1. – 19. ábra) Kalapács tok Magas/alacsony mód jelzőfény Üllő (A) Automatikus leállás mód választó kapcsoló Dörzsgyűrű (C) Automatikus leállás mód jelzőfény LED-lámpa Rekesz Indító kapcsoló Töltésjelző lámpa Kapcsolópanel Akkumulátor hátralévő töltöttsége jelzőjének kapcsolója Akkumulátor Akkumulátor hátralévő töltöttség jelzőlámpa Kampó Kijelzőpanel Fogantyú Vájat Nyomógomb Csavar Motor 3/4"-os hajtás hatsz. foglalat Üllő (B) O-gyűrű Dörzsgyűrű (B) Tű Magas/alacsony mód választó kapcsoló 1/2"-os hajtás hatsz. foglalat SZIMBÓLUMOK FIGYELMEZTETÉS Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel. WR36DF / WR36DG : Akkus ütvecsavarozó A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót. Csak EU-országok számára Az elektromos szerszámokat ne dobja a háztartási szemétbe! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni. Közvetlen áramellátás

Terhelés nélküli sebesség min

Rezgés percenként Bpm Ütvefúrási sebesség Szokványos csavar

Nagyfeszítésű csavar

Szorító-nyomaték (Maximum) Négylapú csavarhúzó mérete

Súly* (A 01/2014 EPTA-eljárásnak megfelelően) Bekapcsolás Kikapcsolás Vegye ki az akkumulátort Óra járásával egyező forgás Óra járásával ellentétes forgás Akkumulátor hátralévő töltöttségének jelzője Magas/alacsony mód választó kapcsoló Magas/alacsony mód jelzőfény Automatikus leállás mód választó kapcsoló Automatikus leállás mód jelzőfény Figyelem

• A csatlakoztatott akkumulátortól függően. A legnehezebb súly BSL36B18-cal van mérve (külön kapható). Akkumulátor Világít; Az akkumulátor töltöttségi szintje 75%. Világít; Az akkumulátor töltöttségi szintje 50%–75%. Világít; Az akkumulátor töltöttségi szintje 25%–50%. Világít; Az akkumulátor töltöttségi szintje kevesebb, mint 25%. Villog; Az akkumulátor hamarosan lemerül. A lehető leghamarabb töltse újra az akkumulátort. Villog; A magas hőmérséklet miatt leállt a teljesítményleadás. Távolítsa el az akkumulátort a szerszámból, és várja meg, amíg teljesen lehűl. Villog; A kimenő teljesítmény hiba vagy üzemzavar miatt fel van függesztve. A probléma okozója valószínűleg az akkumulátor, ezért kérjük, vegye fel a kapcsolatot a forgalmazóval. 0000BookWR36DF.indb1460000BookWR36DF.indb146 2022/10/1618:11:312022/10/1618:11:31147 Magyar

SZABVÁNYOS KIEGÉSZÍTŐK

Az alapkészülék (1 készülék) mellett a csomag a 234. oldalon felsorolt kiegészítőket is tartalmazza. A szabványos kiegészítők köre fi gyelmeztetés nélkül módosulhat.

ALKALMAZÁSI TERÜLETEK

Epítési elemek biztosítására szolgáló mindenféle csavar és anya be- és kicsavarása.

A gép műszaki adatait a 233. oldalon lévő táblázatban találja. MEGJEGYZÉS A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak. Akkumulátor Modell BSL36A18 Feszültség 36 V / 18 V (automatikus kapcsolás*) Akkumulátor kapacitása 2,5 Ah / 5,0 Ah (automatikus átváltás*)

• A szerszám automatikusan átkapcsol.

A szerszámgép használata előtt töltse fel az akkumulátort a következők szerint.

1. Csatlakoztassa az akkumulátortöltő tápkábelét a

dugaszolóaljzathoz. Amikor a töltő dugaszát egy aljzathoz csatlakoztatja, a töltésjelző lámpa pirosan villog (1 másodpercenként).

2. Helyezze az akkumulátort a töltőbe.

Stabilan helyezze be az akkumulátort a töltőbe, amint az a 4. ábrán (az 2. oldalon) látható.

Ha akkumulátort helyez a töltőbe, a töltésjelző lámpa kéken villog. Amint az akkumulátor töltése befejeződött, a jelzőlámpa zölden világít. (lásd az 1. táblázatot) (1) A töltésjelző lámpa jelzései A töltésjelző lámpa jelzéseit az akkumulátortöltő, illetve az akkumulátor állapotának megfelelően az 1. táblázat tartalmazza.

Töltő állapota Jelzőlámpa állapota Jelzés jelentése Töltés előtt BE/KI 0,5 másodperces időközönként (VÖRÖS) Csatlakoztatva az áramforráshoz *1 Töltés közben 0,5 másodpercre kigyullad 1 másodperces időközönként (KÉK) Töltöttség 50% alatti 1 másodpercre kigyullad 0,5 másodperces időközönként (KÉK) Töltöttség 80% alatti Folyamatosan világít (KÉK) Töltöttség 80% feletti Töltés befejeződött Folyamatosan világít (ZÖLD) (Folyamatos hangjelzés: kb. 6 másodpercig) Túlmelegedési készenlét BE/KI 0,3 másodperces időközönként (VÖRÖS) Az akkumulátor túlmelegedett. Nem lehet tölteni.

Nem lehetséges a töltés BE/KI 0,1 másodperces időközönként (LILA) (Megszakított hangjelzés: kb. 2 másodpercig) Az akkumulátor vagy az akkumulátortöltő meghibásodott *3 *1 Amennyiben a piros lámpa a töltő csatlakoztatását követően is villog, ellenőrizze, hogy az akkumulátort teljesen behelyezte-e. *2 Bár a töltés az akkumulátor lehűlése után még akkor is megkezdődik, ha a helyén marad, a töltés előtt ajánlott az akkumulátort eltávolítani, és árnyékos, jól szellőző helyen hűlni hagyni.

○ Helyezze be teljesen az akkumulátort! ○ Ellenőrizze, hogy nem szorult-e idegen anyag az akkumulátortartóhoz vagy a csatlakozókhoz! <Ha a töltés sok időt vesz igénybe> ○ A töltés szélsőségesen alacsony környezeti hőmérséklet esetén több időt vesz igénybe. Az akkumulátort meleg helyen (például beltérben) töltse. ○ Ne takarja le a szellőzőnyílásokat! Ellenkező esetben a belső tér túlmelegedhet, ami csökkenti a töltő teljesítményét. ○ Ha a hűtőventilátor nem működik, a javítást illetően vegye fel a kapcsolatot a hivatalos HiKOKI szervizközponttal. 0000BookWR36DF.indb1470000BookWR36DF.indb147 2022/10/1618:11:332022/10/1618:11:33148 Magyar (2) Az újratölthető akkumulátor hőmérséklete és töltési ideje A hőmérsékleteket és töltési időt a 2. táblázatban láthatja.

Model UC18YSL3 Akkumulátor típusa Li-ion Töltési feszültség 14,4–18 V Hőmérséklet, amelyen az akkumulátor újratölthető 0°C–50°C Az egyes kapacitású akkumulátorok töltési ideje (kb.) (20°C-on) 1,5 Ah 15 min 2,0 Ah 20 min 2,5 Ah 25 min 3,0 Ah 20 min (BSL1430C, BSL1830C: 30 min) 4,0 Ah 26 min (BSL1840M: 40 min) 5,0 Ah 32 min 6,0 Ah 38 min 8,0 Ah 52 min Többvoltos akkumulátor 1,5 Ah ( 2 egység) 20 min 2,5 Ah ( 2 egység) 32 min 4,0 Ah ( 2 egység) 52 min Akkumulátorcellák száma 4–10 Töltési feszültség USB esetén 5 V Töltés áramerőssége USB esetén 2 A Az akkumulátor típusa 0,6 kg MEGJEGYZÉS A töltési idő a környezeti hőmérséklettől és az áramforrás feszültségtől függően változhat.

4. Húzza ki a töltő tápkábelét a konnektorból.

5. Tartsa szilárdan kézben az akkumulátortöltőt, és

húzza ki belőle az akkumulátort. MEGJEGYZÉS Ne felejtse el kivenni az akkumulátort a töltőből, és eltenni használat után. Kisütés új akkumulátor esetén, stb. Mivel az új és a hosszabb időn át nem használt akkumulátorokban a belső vegyi anyagok nem voltak aktiválva, az első és második használat során a rendelkezésre álló idő rövidebb lehet. Ez egy időszakos jelenség és a töltéshez szükséges normál időtartam beáll, miután az akkumulátor 2-3 alkalommal fel lett töltve. Hogyan őrizze meg az akkumulátor élettartamát. (1) Töltse fel az akkumulátort, mielőtt az teljesen lemerülne. Ha úgy érzi, hogy a szerszámgép ereje csökkenőben van, függessze fel a működtetést és töltse fel az akkumulátort. Ha a működtetést ilyekor tovább folytatja és lemeríti az akkumulátort, károsíthatja ezzel az akkumulátort és annak élettartamát csökkentheti. (2) Kerülje a töltést magas környezeti hőmérsékleten. Egy újratölthető akkumulátor használat közben felmelegszik. Ha egy ilyen felmelegedett akkumulátort kívánna újratölteni közvetlenül használat után, annak belső vegyi anyaga megromolhat és ezzel rövidebbé válhat az élettartama. Hagyja lehűlni az akkumulátort és csak ezután töltse újra. FIGYELEM ○ Ha az akkumulátort felmelegedett állapotban tölti, például mert hosszú ideig olyan helyen hagyta, ahol közvetlen napfény érte, vagy mert nemrég használta az akkumulátort, a töltő töltésjelző lámpája 0,3 másodpercre felvillan, majd 0,3 másodpercre kialszik (nem világít 0,3 másodpercig). Ebben az esetben először hagyja lehűlni az akkumulátort, és csak ezután kezdje meg a töltést. ○ Ha a töltésjelző lámpa villog (0,2 másodpercenként), ellenőrizze, hogy nincs-e idegen tárgy a töltő akkumulátorcsatlakozójában. Ha nem talál idegen tárgyat, lehetséges, hogy az akkumulátor vagy a töltő meghibásodott. Vigye el egy hivatalos szervizközpontba.

ÖSSZESZERELÉS ÉS HASZNÁLAT

Művelet Ábra Oldal Az akkumulátor kivétele és behelyezése

Akkumulátor hátralévő töltöttségének jelzője

A kampó leszerelése és felszerelése 6 3 A horog használata 7 3 A foglalat beszerelése*

(WR36DF) 8 3 A foglalat beszerelése*

(WR36DG) 9 3 A forgási irány megváltoztatása

A kapcsoló használata

A LED lámpa használata*

Meghúzási mód választó funkció*

Automatikus leállítás módválasztó kapcsoló

Automatikus leállítás mód 15 4 Automatikus lassítás mód 16 4 USB eszköz töltése a hálózati aljzatról 17-a 5 USB eszköz és akkumulátor töltése a hálózati aljzatról 17-b 5 Hogyan kell feltölteni az USB eszközt

Az USB eszköz feltöltésének befejezésekor

A tartozékok kiválasztása ―

*1 Az aljzat telepítése Válassza ki a használni kívánt aljzatot. [WR36DF] (1) Csúsztassa ki az O-gyűrűt a vájatból, majd igazítsa a aljzaton lévő lyukat az üllőn található lyukhoz és helyezze az üllőt az aljzatba. (2) Helyezze be a csapszeget az aljzatba. (3) Miután meggyőződött róla, hogy a csapszeg nem esik ki, illessze az O-gyűrűt az aljzaton található vájatba. [WR36DG] (1) Igazítsa egymáshoz az aljzat és az üllő négyzetrészeit. (2) Győződjön meg róla, hogy a csatlakozóaljzatát szorosan az üllőbe nyomja. (3) Ha eltávolítja az aljzatot, húzza ki az üllőből. 0000BookWR36DF.indb1480000BookWR36DF.indb148 2022/10/1618:11:332022/10/1618:11:33149 Magyar *2 A LED lámpa használata Annak megelőzése érdekében, hogy a véletlenül égve hagyott LED lámpa miatt az akkumulátor lemerüljön, a lámpa 10 másodperc elteltével automatikusan kikapcsol. *3 Meghúzási mód választó funkció FIGYELEM A meghúzási mód kiválasztása alatt az indító kapcsolót engedje el. Ellenkező esetben a készülék meghibásodhat. MEGJEGYZÉS ○ A megfelelő mód a csavartól és a csavarozni kívánt anyagnak megfelelően változik. Állítsa be a meghúzás módját néhány csavaron próba-meghúzást végezve. ○ A meghúzási mód csak az akkumulátor szerszámba helyezését és a kapcsoló meghúzását követően módosítható. (1) Magas/alacsony mód választó kapcsoló (13. ábra) A meghúzási mód 4 különböző forgási sebesség között vált, valahányszor megnyomja a Magas/alacsony mód választó kapcsolót. (2) Automatikus leállás módválasztó kapcsoló (14

Az automatikus leállás funkció az automatikus leállás mód választó kapcsoló minden egyes megnyomásakor átvált a BE és KI állás között. ○ Magas/alacsony mód beállítása

Automatikus leállítási idő: KI HASZNÁLAT: [1. és 2. mód] Finom beállításokat igénylő munkákhoz. [3. mód] Csökkentett tápellátást igénylő munkákhoz. [4. mód] Teljesítményt és sebességet igénylő munkákhoz. (3) Automatikus leállítás mód (15. ábra) Az előre beállított idő letelte után automatikusan leáll. Tolja a nyomógombot gombot előre (“R”) pozícióba, majd nyomja meg az Automatikus leállítás módválasztó kapcsolót a beállítás kiválasztásához. ○ Automatikus leállítás mód beállítása

Automatikus leállítási idő: Az ütközés megkezdését követő 1,2 másodpercen belül leáll. HASZNÁLAT: [1. mód] Acélkeret ideiglenes meghúzása stb. [2. mód] Targoncakerék anyacsavarja vagy csővezeték ideiglenes meghúzása stb. [3. és 4. mód] Nehéz gépek vagy hídgerendák ideiglenes meghúzás stb. (4) Automatikus lassítási mód (16. ábra) Az előre beállított idő elteltével leáll és/vagy automatikusan a beállított sebességre állítja a sebességet. Tolja a nyomógombot gombot előre (“L”) pozícióba, majd nyomja meg az Automatikus leállítás módválasztó kapcsolót a beállítás kiválasztásához. ○ Automatikus lassítási mód beállítása

[Indítókapcsoló elmozdulása: Maximum] A csavar kilazulásának érzékelését követően 0,5 másodpercre leáll.

A forgás sebessége 60–350 perc

értékre csökken attól függően, hogy az újraindítás után mennyire húzta ki az indítógombot. (A forgás újraindítás után nem áll le.) [Indítókapcsoló elmozdulása: Félúton] A csavar kilazulásának érzékelését követően 0,5 másodpercre leáll.

A forgás sebessége az alábbiak szerint csökken attól függően, hogy az újraindítás után mennyire húzta ki az indítógombot. (A forgás újraindítás után nem áll le.) 60– 330 perc

HASZNÁLAT: Csavarok vagy anyák meglazításához. Ez a funkció segít megelőzni, hogy az anyák kilazításkor leessenek. MEGJEGYZÉS Az olyan tényezőktől függően, mint a csavar vagy az anya mérete, a használt aljzat és a meghúzás mértéke, fennáll a leesés veszélye, ha az anyák a szerszámgép működése közben leválnak a csavarmenetről. 0000BookWR36DF.indb1490000BookWR36DF.indb149 2022/10/1618:11:332022/10/1618:11:33150 Magyar

KARBANTARTÁS ÉS ELLENŐRZÉS

1. A csatlakozó megvizsgálása

A kopott vagy deformálódott hat- vagy négyszögletes lyukú csatlakozó nem ad megfelelő szorítást a csavar és az üllő közötti illesztésnek, így a szorító-nyomaték veszteségét eredményezi. Ügyeljen arra, hogy a csatlakozó lyukak időnként elkopnak, és cserélje ki újra, ha szükséges.

2. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze a rögzítőcsavarokat, és győződjön meg róla, hogy megfelelően feszesek-e. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.

3. A motor karbantartása

A motor tekercse az egész szerszámgép “szíve”. Legyen óvatos, hogy a tekercs ne sérüljön meg és/vagy ne kerüljön rá víz vagy olaj.

4. A terminálok (szerszám és akkumulátor)

ellenőrzése Győződjön meg arról, hogy nincs felhalmozódva fémforgács és por az érintkezőkön. Alkalmanként ellenőrizze a működést megelőzően, közben és után. FIGYELEM Távolítson el minden fémforgács darabot vagy port, amely a csatlakozókon felgyülemlett. Ellenkező esetben a készülék meghibásodhat.

5. A készülék külső tisztítása

Ha a szerszám szennyeződött, törölje le puha, száraz ronggyal vagy benedvesített, szappanos ronggyal. Ne használjon klóros oldószereket, benzint vagy festékhígítót, mivel ezek szétmarhatják a műanyagot.

A szerszámgépet és akkumulátort olyan helyen tárolja, ahol a hőmérséklet alacsonyabb 40°C-nál, valamint tartsa távol gyermekektől. MEGJEGYZÉS Lítiumion akkumulátorok tárolása. Tárolás előtt győződjön meg róla, hogy a lítiumion akkumulátor teljesen fel van töltve. Ha hosszú időn át, (három, vagy több hónap) alacsony töltéssel tárolja az akkumulátorokat, akkor csökkenhet a teljesítményük, ezáltal jelentősen csökken a használati idejük, és alkalmatlanná válhatnak a töltés megtartására. Az akkumulátor jelentősen lecsökkent használati ideje azonban visszaállítható, ha kettő-öt alkalommal feltölti, majd lemeríti az akkumulátort. Ha az akkumulátor rendkívül hamar lemerül a folyamatos töltés és használat ellenére, akkor tekintse használhatatlannak, és vegyen újat. FIGYELEM A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági elő írásokat és szabványokat. Fontos megjegyzés a HiKOKI vezeték nélküli elektromos szerszámok akkumulátoraihoz Minden esetben eredeti akkumulátort használjon. Ha nem általunk gyártott akkumulátort használ, vagy ha szétszereli és átalakítja az akkumulátort (mint pl. szétszerelés és cellák vagy más belső alkatrészek cseréje), nem garantálható a vezeték nélküli elektromos szerszámaink biztonsága és teljesítménye. GARANCIA A HiKOKI Power Tools szerszámokra a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba. A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN62841 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre. Mért A-hangteljesítményszint: 109 dB (A) (WR36DF) 108 dB (A) (WR36DG) Mért A-hangnyomásszint: 98 dB (A) (WR36DF) 97 dB (A) (WR36DG) Bizonytalanság K: 3 dB (A). Viseljen hallásvédő eszközt. EN62841 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg). Csavarok légcsavarása a szerszám maximum kapcatiásával: Rezgés-kibocsátás érték

A közölt rezgési összérték és a közölt zajkibocsátási érték mérése a szabványos vizsgálati eljárással megegyezően történt, és használható a szerszámok összehasonlítására. Ugyancsak használható a kibocsátás előzetes megbecslésére. FIGYELMEZTETÉS ○ Az elektromos kéziszerszám tényleges használat során tapasztalt rezgése és zajkibocsátása eltérhet a közölt értéktől a szerszám használati módjának függvényében, különös tekintettel a megmunkált munkadarab típusára;

○ Léptessen életbe a szerszámgép kezelőjét védő intézkedéseket a használat tényleges körülményei között becsült expozíció alapján (a használati ciklus minden elemét fi gyelembe véve, a bekapcsolt állapot mellett például azt az időt is, amikor a szerszám kikapcsolt állapotban van, vagy amikor üresjáratban működik). MEGJEGYZÉS A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak. 0000BookWR36DF.indb1500000BookWR36DF.indb150 2022/10/1618:11:332022/10/1618:11:33151 Magyar

Amennyiben a gép nem működik megfelelően, a lenti táblázat segítségével vizsgálja meg a gépet. Amennyiben ez nem oldja meg a problémát, lépjen kapcsolatba a forgalmazóval vagy a HiKOKI Szervizközpontjához. Probléma Lehetséges ok Elhárítás A szerszám nem működik Az akkumulátor lemerült Töltse fel az akkumulátort. A szerszám hirtelen leállt A szerszám túl volt terhelve Szabaduljon meg a túlterhelést okozó problémától. Az akkumulátor túlmelegedett. Hagyja az akkumulátort kihűlni. Az indító kapcsolót 5 percig, vagy tovább tartotta lenyomva. Ez nem egy meghibásodás. A motor automatikusan leállt, hogy megakadályozza a szerszám meghibásodását. Szerszám aljzatok -nem lehet rögzíteni -leesik -nem lehet eltávolítani A toldalékrész alakja nem egyezik Győződjön meg róla, hogy a megfelelő méretű négyzetes meghajtóval használja a foglalatokat. WR36DF: 19 mm WR36DG: 12,7 mm A kapcsolót nem lehet meghúzni Nyomógomb félúton beragadt Finoman nyomja a gombot abba a pozícióba, amelyik irányba forgatni szeretné. Rendellenes éles zaj hallható, amikor az indító kapcsolót meghúzta. Az indító kapcsolót csak kicsit húzta meg. Ez nem egy meghibásodás. Ez nem fordulhat elő, ha az indító kapcsolót teljesen meghúzta. Az akkumulátort nem lehet behelyezni Az eszközhöz meghatározott típusú akkumulátortól eltérő típusú akkumulátor behelyezése. Szabályozható feszültségű akkumulátort helyezzen be. 0000BookWR36DF.indb1510000BookWR36DF.indb151 2022/10/1618:11:332022/10/1618:11:33152 Čeština

A kizárólagos felelősségünkre kijelentjük, hogy az Akkus ütvecsavarozó, mely típus és egyedi azonosító kód *1) alapján azonosított, megfelel az irányelvek *2) és szabványok *3) vonatkozó követelményeinek. Műszaki fájl a *4) - Lásd alább. Az EU képviseleti iroda európai szabványügyi menedzsere jogosult a műszaki dokumentáció összeállítására. Jelen nyilatkozat a terméken feltüntetett CE jelzésre vonatkozik. Suomi Čeština EY-ILMOITUS YHDENMUKAISUUDESTA Vakuutamme yksinomaisella vastuullamme, että tyypin ja erityisen tunnistuskoodin *1) perusteella tunnistettava akkutoiminen iskevä mutterinväännin on kaikkien direktiivien *2) ja standardien *3) asiaankuuluvien vaatimusten mukainen. Tekninen tiedosto kohdassa *4) – katso alta. Eurooppalaisten standardien hallintaelin Euroopan edustustossa on valtuutettu kokoamaan teknisen tiedoston. Ilmoitus on sovellettavissa tuotteeseen kiinnitettyyn CE-merkintään.
