GEBRUIKSAANWIJZING W 6V4 HiKOKI

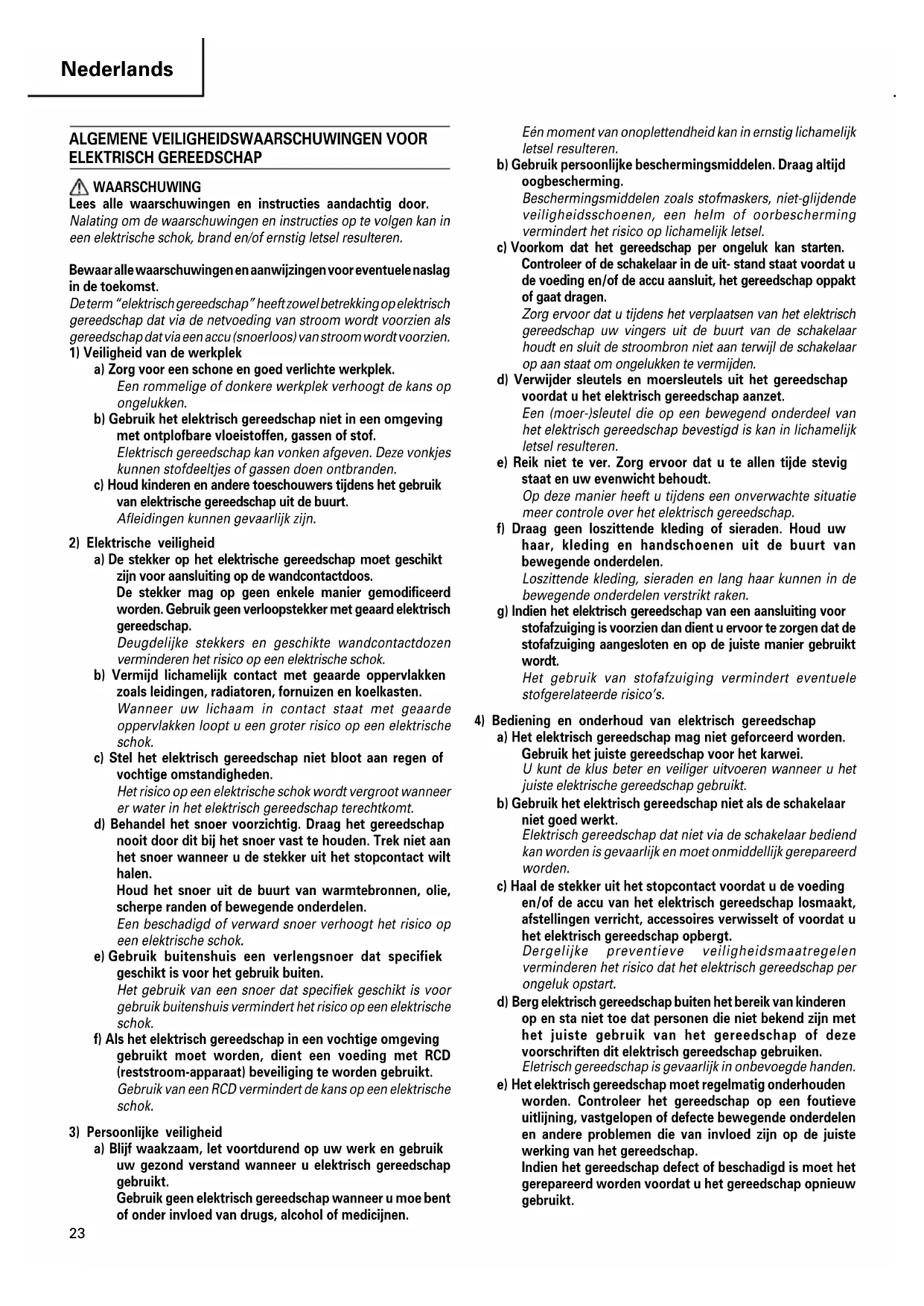

ELEKTRISCH GEREEDSCHAP WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, niet-glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit- stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. 05Ned_W6VM_WE 12/2/08, 19:4723Nederlands

EXTRA TOEBEHOREN (los te verkrijgen)

1. Voor schroeven met zeskante kop

• Controleer het naamplaatje op het apparaat daar afhankelijk van het gebied waar het verkocht wordt gewijzigd kan worden. Zeskant bus Sub-stopper (B) Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie. Magnetisch type H = 6,35 mm H = 7,94 mm H = 9,53 mm H = 10 mm Niet-magnetisch type H = 6,35 mm H = 7,94 mm H = 9,53 mm H = 10 mm H 1/4 H 5/16 H 3/8

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen. 05Ned_W6VM_WE 12/2/08, 19:4724Nederlands

De extra toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. TOEPASSINGEN 䡬 Vastdraaien van schroeven met zeskante kop. 䡬 Vastdraaien van drywall-schroeven, houtschroeven en zelf-borende schroeven.

Controleren of de netspanning overeenkomt met de opgave op het naamplaatje.

Controleren of de netschakelaar op „UIT” staat. Wanneer de stekker op het net aangesloten is, terwijl de schakelaar op „AAN” staat, begint het gereedschap onmiddellijk te draaien, hetwelk ernstig gevaar betekent.

Wanneer het werkterrein niet in de buurt van een stopcontact ligt, dan moet men gebruik maken van een verlengsnoer, dat voldoende dwarsprofiel en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort mogelijk gehouden worden.

4. Controle van de draairichting van het gereedschap

(Afb. 1) Het gereedschap draait met de klok mee (gezien vanuit de achterkant), wanneer de schakelpal op “R” staat. Wanneer de pal op “L” geschakeld staat, draait het gereedschap tegen de klok in en kan gebruikt worden voor het los-en eruitdraaien van schroeven.

5. Stel de aandraaidiepte af (Afb. 2).

De aandraaidiepte kan afgesteld worden door de zoeker naar rechts te draaien en links te klikken. (1) Voor schroevenmet zeskante kop: Zet de schroef in de zeskante dop en stel de afstand tussen het uiteinde van de sub-stopper en de onderkant van de schroefkop in op 1–1,5 mm, zoals afgebeeld in Afb. 3. (2) Voor Drywall-schroeven: Zet een Drywall-schroef op de schroevendraaierpunt en stel de afstand tussen het uiteinde van de sub- stopper en de schroefkop in op 1,5–2 mm, zoals afgebeeld in Afb. 4. (3) Voor zelftappende kruiskopschroeven: Zet een zelftappende schroef op de schroevendraaierpunt en stel de afstand tussen het uiteinde van de sub-stopper en de onderkant van de schroefkop in op 1–1,5 mm, zoals afgebeeld in Afb. 5.

6. Bevestiging van de boor

Zie “Aanbrengen en verwijderen van de schroevendraaier” voor nadere byzonderheden.

1. Verwijderen van de zeskante bus (Afb. 6)

(1) Trek de Sub-stopper uit de Locator terwijl u de Sub- stopper ronddraait. (2) Verwijder de zeskante bus. Houd deze met uw hand vast of klem hem in een bankschroef terwijl u de schroevendraaier er met een tang uit trekt.

2. Verwijderen van de schroevendraaierpunt (Afb. 7)

Verwijder de sub-stopper (G) zoals beschreven bij het verwijderen van de zeskantdop, verwijder de boorhouder en trek vervolgens de schroeven- draaierpunt eruit met een tang.

3. Verwijderen van de schroevendraaierpunt (Afb. 8)

Verwijder de sub-stopper (F) zoals beschreven bij het verwijderen van de zeskantdop, verwijder de boorhouder en trek vervolgens de schroeven- draaierpunt eruit met een tang.

4. Aanbrengen van de zeskante bus of de

schroevendraaier Monteer de schroevendraaier in de omgekeerde volgorde van het verwijderen.

DE SCHROEVENDRAAIER GEBRUIKEN

1. Schakel de bediening en de draaisnelheid in

De draaisnelheid van de bit kan tussen 0 – 6000 min

Magnetische boorhouder (Kort type) Magnetische boorhouder Niet-magnetische boorhouder Schroevedraaier Sub-stopper

2. Voor andere schreoven

(W8VB2) worden afgesteld, afhankelijk van hoever de schakelaar wordt ingedrukt. De draaisnelheid stijgt naarmate de schakelaar verder wordt ingedrukt en bereikt een maximale snelheid van 6000 min

(W8VB2) wanneer de schakelaar volledig wordt ingedrukt. Om het continu-bedrijf te vergemakkelijken, kunt u terwijl u de trekkerschakelaar indrukt op de drukschakelaar drukken zodat de trekker vergrendeld wordt. Zo blijft het gereedschap ingeschakeld ook wanneer u uw vinger van de trekker haalt. Door de trekkerschakelaar opnieuw in te drukken, wordt de vergrendeling vrijgegeven en het apparaat uitgeschakeld wanneer u vervolgens de trekkerschakelaar los laat.

2. Bediening van de schroevendraaier

Als de schakelaar op aan wordt gezet, begint de motor te draaien maar de zeskante bus (of de schroevendraaier) draait echter niet. Zet de zeskante bus tegen de gleuf van de schroef en druk de schroevedraaier vervolgens tegen de schroef. De schroevedraaier begint dan te draaien en de schroef wordt vastgedraaid. VOORZICHTIG Er moet goed op gelet worden, dat de schroevedraaier loodrecht op de kop van de schroef wordt gehouden. Wordt de schroevedraaier scheef gehouden, dan wordt de aandrijfkracht niet volledig op de schroef overgedragen en kan de kop van de schroef en/of de zeskante bus worden beschadigd. De zeskante bus stops met draaien, wanneer de druk ophoudt.

3. Draairichting van de zeskante bus

De zeskante bus draait met de klok mee (gezien vanaf de achterkant), wanneer de schakelaar op “R” staat. Staat de schakelaar op “L” dan draait de zeskante bus tegen de klok in en kan deze wordt gebruikt voor het los-en eruitdraaien van schroeven. VOORZICHTIG Verander nooit de draairichting van de zeskante bus (of boorhouder) als de motor draait. Daardoor wordt de motor zwaar beschadigd. Schakel het apparaat uit alvorens de draairichting van de zeskante bus (of boorhouder) te veranderen.

ONDERHOUD EN INSPECTIE

1. Inspectie van de zeskante bus (of schroeve draaier)

Aangezien door het verder gebruiken van een versleten zeskante bus (of schroevedraaier) de schroefkoppen beschadigd worden, moet de zeskante bus (of schroevedraaier) door een nieuwe vervangen worden, wanneer een bovenmatige slijtage wordt vastgesteld.

2. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven moten regelmatig geïnspecteerd en gecontroleerd worden of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

3. Onderhoud van de motor

De motorwikkeling is het „hart” van het electrische gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/of met olie of water bevochtigd wordt.

4. Inspecteren van de koolborstels

Met het oog op uw veiligheid en om elektrische schokken te voorkomen, mogen inspectie en vervanging van de koolborstels alleen uitgevoerd worden door een erkend Hitachi service-centrum.

5. Onderhoud en reparaties

Slijtage tijdens normaal gebruik betekent dat onderdelen van elektrisch gereedschap op een gegeven moment aan vervanging toe kunnen zijn of dat het gereedschap een onderhoudsbeurt nodig heeft. Om het gebruik van goedgekeurde vervangingsonderdelen te garanderen moeten alle onderhoudswerkzaamheden en reparaties UITSLUITEND door een erkend Hitachi Servicecentrum worden uitgevoerd. WAARSCHUWINGEN 䡬 Volg de bovenstaande montageprocedures nauwgezet op. Wanneer de inwendige bedrading in contact komt met het anker of tussen de handgreep en behuizing beklemd raakt bestaat er een risico op elektrische schok. 䡬 Vermijd tijdens het vervangen van de koolborstels contact met de overige onderdelen.

6. Lijst vervangingsonderdelen

A: Ond.nr. B: Codenr. C: Gebr.nr. D: Opm. LET OP Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen (zoals codenummers en/of ontwerp) zonder voorafgaande kennisgeving gewijzigd worden. GARANTIE De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van Hitachi te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. OPMERKING: Op grond van het voortdurende research- en ontwikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. 05Ned_W6VM_WE 12/2/08, 19:4726Nederlands

Informatie betreffende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. Het doorsnee A-gewogen geluiddruknivo is 79 dB (A). Onzekerheid KpA: 3 dB (A) Draag gehoorbescherming. De typische gemeten effectieve waarde van de acceleratie is niet meer dan 2,5 m/s
